BRUKSANVISNING ASA 25 L PC METABO

ringsomvang inbegrepen

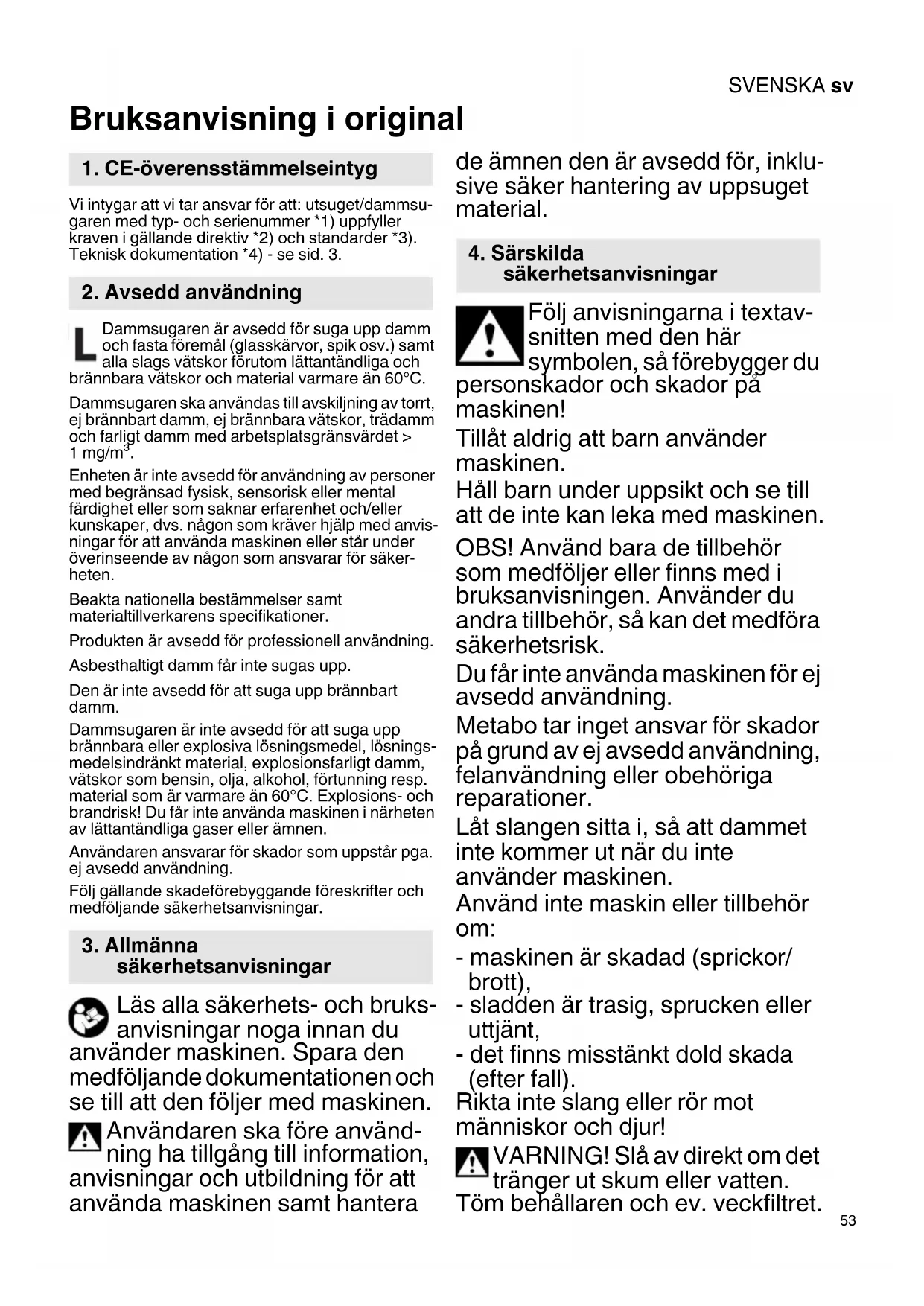

Bruksanvisning i original

Vi intygar att vi tar ansvar för att: utsuget/dammsu-

garen med typ- och serienummer *1) uppfyller

kraven i gällande direktiv *2) och standarder *3).

Teknisk dokumentation *4) - se sid. 3.

Dammsugaren är avsedd för suga upp damm

och fasta föremål (glasskärvor, spik osv.) samt

alla slags vätskor förutom lättantändliga och

brännbara vätskor och material varmare än 60°C.

Dammsugaren ska användas till avskiljning av torrt,

ej brännbart damm, ej brännbara vätskor, trädamm

och farligt damm med arbetsplatsgränsvärdet >

Enheten är inte avsedd för användning av personer

med begränsad fysisk, sensorisk eller mental

färdighet eller som saknar erfarenhet och/eller

kunskaper, dvs. någon som kräver hjälp med anvis-

ningar för att använda maskinen eller står under

överinseende av någon som ansvarar för säker-

Beakta nationella bestämmelser samt

materialtillverkarens specifikationer.

Produkten är avsedd för professionell användning.

Asbesthaltigt damm får inte sugas upp.

Den är inte avsedd för att suga upp brännbart

Dammsugaren är inte avsedd för att suga upp

brännbara eller explosiva lösningsmedel, lösnings-

medelsindränkt material, explosionsfarligt damm,

vätskor som bensin, olja, alkohol, förtunning resp.

material som är varmare än 60°C. Explosions- och

brandrisk! Du får inte använda maskinen i närheten

av lättantändliga gaser eller ämnen.

Användaren ansvarar för skador som uppstår pga.

ej avsedd användning.

Följ gällande skadeförebyggande föreskrifter och

medföljande säkerhetsanvisningar.

Läs alla säkerhets- och bruks-

anvisningar noga innan du

använder maskinen. Spara den

medföljande dokumentationen och

se till att den följer med maskinen.

Användaren ska före använd-

ning ha tillgång till information,

anvisningar och utbildning för att

använda maskinen samt hantera

de ämnen den är avsedd för, inklu-

sive säker hantering av uppsuget

Följ anvisningarna i textav-

symbolen, så förebygger du

personskador och skador på

Tillåt aldrig att barn använder

Håll barn under uppsikt och se till

att de inte kan leka med maskinen.

OBS! Använd bara de tillbehör

som medföljer eller finns med i

bruksanvisningen. Använder du

andra tillbehör, så kan det medföra

Du får inte använda maskinen för ej

Metabo tar inget ansvar för skador

på grund av ej avsedd användning,

felanvändning eller obehöriga

Låt slangen sitta i, så att dammet

inte kommer ut när du inte

Använd inte maskin eller tillbehör

- maskinen är skadad (sprickor/

- sladden är trasig, sprucken eller

- det finns misstänkt dold skada

Rikta inte slang eller rör mot

VARNING! Slå av direkt om det

tränger ut skum eller vatten.

Töm behållaren och ev. veckfiltret.

1. CE-överensstämmelseintyg

2. Avsedd användning

säkerhetsanvisningar

säkerhetsanvisningarSVENSKAsv

Stå eller sitt aldrig på maskinen.

Dra alltid sladd och slang, så att

det inte finns någon snubbelrisk.

Dra inte sladden över vassa

kanter, vecka eller kläm den inte.

Är sladden till maskinen skadad,

så måste den bli bytt mot en speci-

alsladd. Se kapitlet Reparationer.

Anslut endast till jordat uttag.

Använd aldrig trasiga förlängnings-

Dra aldrig ur eller sätt i kontakten

Dra alltid i kontakten, inte i

VARNING! Uttagen på maskinen

är bara avsedda för det som bruks-

Lämna inte maskinen utan uppsikt.

Dra ur kontakten vid längre avbrott

i arbetet. Säkra så att den inte går

att sätta i av misstag.

Dammsugaren får inte användas

eller förvaras i fuktig miljö utomhus.

OBS! - Maskinen är bara avsedd

för förvaring inomhus.

Syror, aceton och lösningsmedel

kan angripa maskinens delar.

Slå av maskinen och dra ur

kontakten före underhåll,

rengöring och när du använt den.

Säkra så att den inte går att sätta i

Renögr inte dammsugaren med

ång- eller högtryckstvätt.

Håll alltid lockets insida torr.

Risk för bakterietillväxt om

maskinen inte blivit ordentligt

rengjord på länge, särskilt vid

användning inom livsmedelsindu-

strin: rengör och desinficera alltid

maskinen när du använt den.

Använd aldrig maskinen utomhus

när det regnar och åskar.

Använd aldrig maskinen utomhus

Du får inte använda maskinen i

utrymmen med explosionsrisk.

Se till så att dammsugaren står

Utrymmet ska tillräcklig luftväxling

L om evakueringen ska gå i retur in

i rummet. Följ de nationella före-

OBS! Enheten innehåller

hälsovådligt damm. Det är

bara behörig fackman med rätt

skyddsutrustning som får sköta

tömning och underhåll, inklusive

hantering av dammbehållaren.

Varning för allmänna risker!

maskinen förrän du läst

VARNING! Användaren ska vara

insatt i hur dammsugaren fungerar

och vilka material den är avsedd

Varningsdekal på maskiner i

Enheten är avsedd för uppsugning

av lätt hälsovådliga ämnen.

Enheten är inte avsedd för att

minska mängden trädamm i inand-

Damm från material som t.ex.

blyfärg, vissa träslag, mineraler

och metall kan vara hälsovådligt.

Kontakt med eller inandning avSVENSKA sv

dammet kan ge användaren eller

personer i närheten allergiska

reaktioner och/eller

En del damm, som ek- och

cancerframkallande, särskilt i

kombination med tillsatser för

träbearbetning (kromat,

2 Uttag för elverktyg

* beroende på utförande/ingår inte

Kontrollera först att spänningen och frek-

vensen som märkskylten anger överens-

stämmer med den nätström du ska använda.

Sätt på handtagsdel eller muff på sugslangen (se

Sätt ihop dammsugarröret för förvaring i facket som

bilden visar (se bild C, sid. 2.).

6.1 Sätta i tygdammsugarpåse (9)

Vi rekommenderar användning av

tygdammsugarpåse vid:

- Tillämpning, när det uppstår små mängder fint

damm (t.ex. polering eller bortslipning av färg- och

lackbeläggningar, uppsugning från korta

borrningsarbeten med liten diameter < 10 mm

- Användning av maskiner, som t.ex.

överfräsmaskiner, hyvelmaskiner, små

Vid användning av en fiber-/pappersfilterpåse

fungerar inte filterrengöringen.

Stäng av maskinen. Dra ur kontakten. Säkra så att

den inte går att sätta i av misstag. Öppna snäpp-

låsen (6). Ta av överdelen (3) från behållaren (8).

Se bild B, sid. 2. Ta tag i flänsen på den nya damm-

sugarpåsen och trä på gummimembranet på

suganslutningen. Se till så att gummimembranet

Sätt på överdelen på behållaren, stäng snäpplåsen.

6.2 Sätta i en PE-dammsugarpåse (10)

Vi rekommenderar användning av PE-avfallspåsar

- Tillämpning, när det uppstår stora mängder fint

damm (t.ex. fräsning av putsytor, polering och

bortslipning av beläggningsmassor osv.).

- Användning av maskiner, som t.ex.

saneringsfräsar, saneringsslipmaskiner,

slipmaskiner för torra konstruktioner,

Vid användning av en PE-avfallspåse måste

filterrengöringen slås på (funktion AR/IR) för

lämpligt material (se rekommendation).

Stäng av maskinen. Dra ur kontakten. Säkra så att

den inte går att sätta i av misstag. Öppna snäpp-

låsen (6). Ta av överdelen (3) från behållaren (8).

Se bild B, sid. 2. Ta tag i flänsen på den nya damm-

sugarpåsen och trä på gummimembranet på

suganslutningen. Se till så att gummimembranet

Bred ut PE-dammsugarpåsen (10) jämnt på

behållarbotten. Lägg kanterna på PE-dammsugar-

påsen över behållarkanten, så att PE-dammsugar-

påsen kläms fast runtom när du sätter på överdelen

Sätt på överdelen på behållaren, stäng snäpplåsen.

7.1 Till-/frånslagning, automatik

Välj driftläge med brytaren (1):

I = dammsugare på (manuell)

A=Fjärrautomatik: dammsugaren slår på

resp. av samtidigt med det anslutna elverk-

tyget i uttaget (2).

Se bild E, sid. 2. Rengöra veckfiltret (11) med kraf-

tigt luftflöde: tryck på (4) vid avbrott i arbetet (gör om

3 ggr) och täck för sugöppningen (på dammsugar-

slangen eller behållaren).

Blåser ut, torkar och evakuerar luft. Sätt lämplig

slang (medföljer) på utblåsöppningen (5).

Rikta inte utblåsluften okontrollerat in i trånga

utrymmen. Använd ren slang. Damm kan vara

Uttaget (2) är bara avsett för anslutning av

Maxtillåten strömförbrukning (dammsugare

och inkopplad maskin) får tillsammans inte

6. Före första användning

Står brytaren (1) i läge slår dammsugaren på

resp. av samtidigt med det anslutna elverktyget i

Filter, maskin och tillbehör ska vara torra vid damm-

sugning. Är de fuktiga kan dammet fastna och sätta

Använd alltid tyg- (9) eller PE-dammsugarpåsar

(10) tillsammans med veckfilter (11).

Använd aldrig apparaten utan veckfilter (11).

Enheten kan förstöras. Dessutom kan det

Du kan sätta i tyg- (9) eller PE-dammsugarpåse

(10). Veckfiltret (11) lämpar sig för våtdammsug-

Ta bort det du torrdammsugit innan du våtdamm-

suger. Då slipper du smuts och avlagringar.

Maskinen har ett flottörsystem som slår av luftflödet

vid maximal vätskenivå. Du hör en tydlig ändring av

motorljudet när det händer. Slå då av maskinen.

Dra sedan ut kontakten ur uttaget. Flottören måste

fungera när du suger upp vätskor (se kap. 10.

Det kan rinna ut lite vatten ur slangen när du slår av.

Ta upp slangen ur vätskan innan du tömmer.

Sätt i torrt filter om du ska torrdammsuga efteråt.

Skiftar du ofta mellan torr- och våtdammsugning, så

rekommenderar vi att du använder ett andra utby-

tesfilter. Låt filter, behållare och tillbehör torka, så att

dammet inte fastnar på de fuktiga delarna.

Låt slangen sitta kvar på apparaten, så att det inte

kommer ut oönskat damm.

Fäst dammsugarslangen eller sladden på

maskinen med transportfästet.

Överdelen (3) måste sitta ordentligt på behållaren

(8) - kontrollera så att snäpplåsen (6) är stängda.

9.1 Allmänna rengöringsanvisningar

Rengör behållare och tillbehör med vatten. Torka av

överdelen (3) med fuktig trasa.

OBS! Enheten innehåller hälsovådligt damm. Det är

bara behörig fackman med rätt skyddsutrustning

som får sköta tömning och underhåll, inklusive

hantering av dammbehållaren.

Gäller bara damm med arbetsplatsgränsvärde

- Dra ur kontakten. Säkra så att den inte går att sätta

- Öppna snäpplåsen (6). Ta av överdelen (3) från

- Tippa ur behållaren.

Slänga tygdammsugarpåsen

- Dra ur kontakten. Säkra så att den inte går att sätta

- Ta på dig dammask.

- Öppna snäpplåsen (6). Ta av överdelen (3) från

- Dra av tygdammsugarpåsen (9) försiktigt bakåt

från sugöppningen (7).

- Avfallshantera uppsuget material som lagen före-

Avfallshantera PE-dammsugarpåsar

- Sätta i kontakten.

- Slå på dammsugaren och gör rent filtret: tryck på

(4) (PressClean, se kap. 7.2).

- Slå av dammsugaren: ställ brytaren (1) i läge 0.

- Ta på dig dammask.

- Öppna snäpplåsen (6). Ta av överdelen (3) från

behållaren (8). Ställ brytaren (1) i läge I innan du

ställer ned överdelen, så att ev. nedfallande

- Dra av PE-dammsugarpåsen (10) försiktigt bakåt

från sugöppningen (7).

- Avfallshantera uppsuget material som lagen före-

10.1 Allmänna anvisningar

Slå av maskinen och dra ur kontakten före

underhåll. Säkra så att den inte går att sätta i

Rengöra maskinen (se kapitlet 9.).

Se till så att underhållspersonal och övriga inte blir

exponerade för risk när du som användare tar isär,

rengör och underhåller dammsugaren.

Försiktighetsåtgärder

Försiktighetsåtgärderna består av att du rengör

maskinen före demontering, ser till så att det finns

forcerad, filtrerad ventilation på platsen där du

demonterar dammsugaren, rengör underhållsut-

rymmet och använder personlig skyddsutrustning.

10.2 Avtagande sugeffekt

Gör följande om sugeffekten avtar:

1. Rengöra veckfiltret (11): tryck på (4) (Press-

Clean, se kap. 7.2).

2. Töm behållaren eller byt tyg- (9) resp. PE-

3. Byt veckfilter (11) resp. skaka ur, borsta av eller

ta loss och tvätta ur under rinnande vatten, torka

och sätt i igen (se kap. 10.3).

10.3 Byt ut veckfiltret (11)

- Rengör veckfiltret (11) igen före byte: tryck på (4)

(PressClean, se kap. 7.2).

- Dra ur kontakten. Säkra så att den inte går att sätta

- Öppna snäpplåsen (6). Ta av överdelen (3) från

Se bild D, sid. 2. Vrid filterkorgen (12) moturs (bajo-

nettfattning) och ta ur. Dra av veckfiltret (11).

10. UnderhållSVENSKA sv

Lägg det gamla veckfiltret direkt i dammtät plast-

påse och stäng, lämna för föreskriven avfallshante-

Tryck på det nya veckfiltret tills det tar emot och se

till så att filtret är rent och sitter ordentligt. Sätt på

filterkorgen (12) och vrid medurs (bajonettfattning)

så att veckfiltret fastnar.

OBS! Rengör flottören i filterkorgen (12) med

jämna mellanrum, kontrollera om det finns

10.5 Teknisk kontroll

Tillverkaren eller utbildad personal ska göra damm-

teknisk kontroll årligen, t.ex. kontrollera om det finns

filterskador, göra täthetskontroll samt funktions-

prova kontrollanordningen.

Se till så att underhållspersonal och övriga inte blir

exponerade för risk när du som användare tar isär,

rengör och underhåller dammsugaren.

Försiktighetsåtgärder

Försiktighetsåtgärderna består av att du rengör

maskinen före demontering, ser till så att det finns

forcerad, filtrerad ventilation på platsen där du

demonterar dammsugaren, rengör underhållsut-

rymmet och använder personlig skyddsutrustning.

När du gör underhåll eller reparationer ska alla

kontaminerade delar som inte går att rengöra till-

räckligt hanteras som avfall. Sådana delar ska

avfallshanteras i slutna påsar enligt gällande

bestämmelser för resp. avfall.

Avtagande sugeffekt:

Följ anvisningarna i kapitlet Rengöring.

• Full tygdammsugarpåse (9)? - byt.

• Full PE-dammsugarpåse (10)? - byt.

• Full behållare (8)? - töm.

• Igensatt munstycket, rör eller slang? - rengör.

Maskinen går inte igång:

• Kontakt i uttaget?

• Kåpan inte riktigt stängd?

• Vattengivaren har slagit av? - Töm behållaren;

• Står brytaren (1) i läge ? - Ställ den i läge I.

• Dammsugaren slår inte på resp. av med elverk-

tyget även om brytaren (1) står i läge . - Elan-

slut elverktyget i uttaget (2).

Gör inga ingrepp i maskinen. Anlita en

auktoriserad verkstad eller Metabo-

service (se kapitlet 13. Reparationer)

Använd bara Metabo originaltillbehör.

Behöver du tillbehör, kontakta din återförsäljare.

F Golvmunstycke (metall)

L Golvmunstyckssats (med golvinsats och

M Universalmunstycke

Det är bara behörig elektriker som får repararera

Använd bara Metabos originalreservdelar.

Metabo-elverktyg som behöver reparation skickar

du till din Metabo-återförsäljare. Adresser, se

Du hittar reservdelslistor på www.metabo.com.

Metaboförpackningarna är 100% återvinningsbara.

Uttjänta maskiner och tillbehör innehåller en stor

andel värdefulla råämnen och plaster som kan tas

omhand genom återvinning.

Bruksanvisningen är tryckt på klorfritt papper.

Gäller bara EU-länder: släng inte uttjänta

maskiner i hushållssoporna! Enligt EU-

direktiv 2002/96/EG om uttjänta el- och elek-

tronikprodukter samt enligt harmoniserad nationell

lag ska uttjänta maskiner källsorteras för miljövänlig

Förklaring till uppgifterna på sid. 2.

Vi förbehåller oss rätten till ändringar i enlighet med

=max. undertryck (vid fläkten)

=maxflöde (i slangen)

=maxflöde (vid fläkten)

=maxflöde (i slangen)

=maxflöde (vid fläkten)

Vid arbete kan ljudnivån överskrida 80 dB(A).

Mätvärden uppmätta enligt EN 60704.

Angivna tekniska data ligger inom toleranserna

(enligt respektive gällande standard).SUOMI fi

(på sugeslangen eller på beholderen).

delen (3) med en fugtig klud.

10.5 Teknisk eftersyn

kontrolanordningens funktion.
