BEDIENUNGSANLEITUNG ASA 25 L PC METABO

de Originalbetriebsanleitung 5

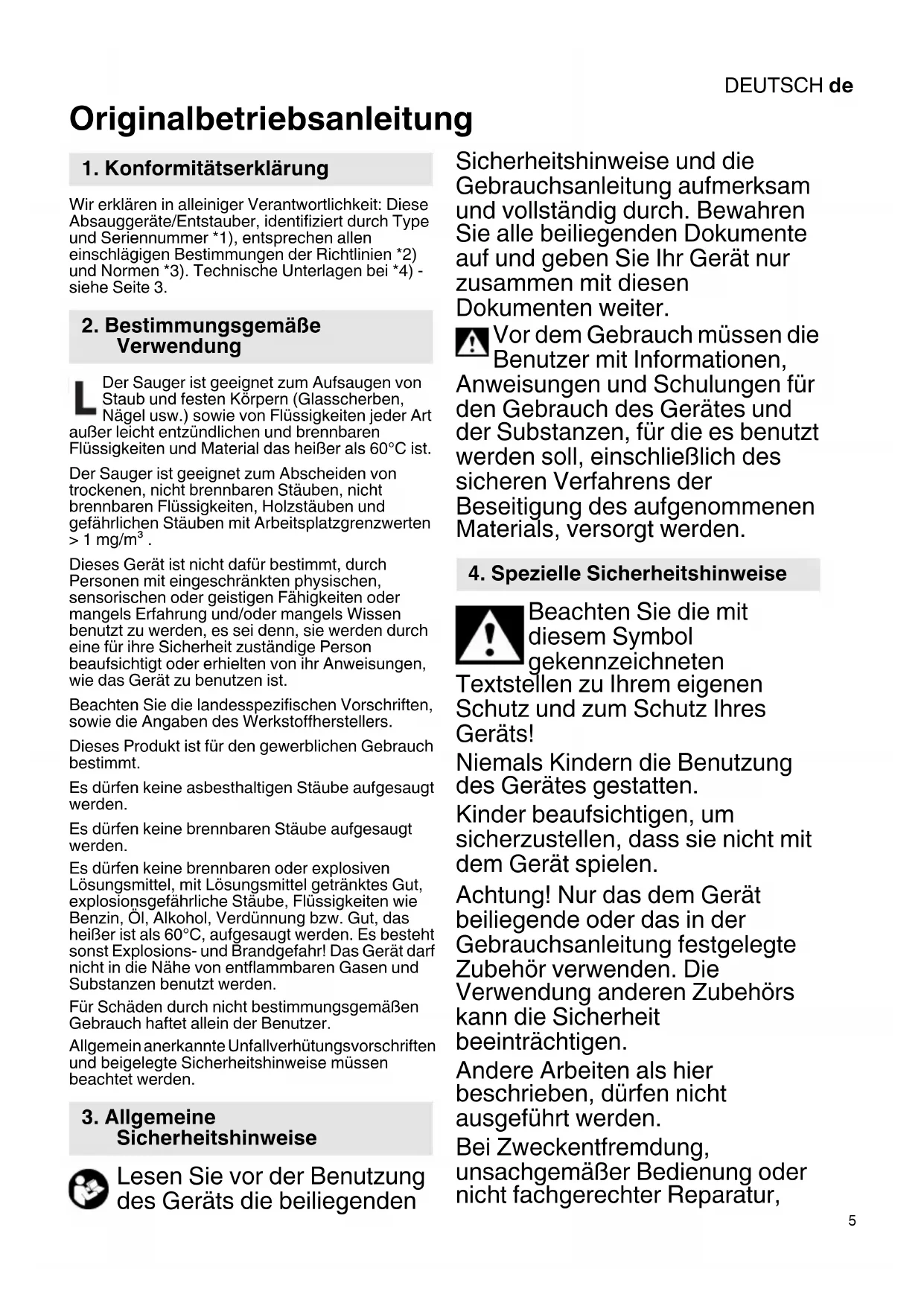

Originalbetriebsanleitung

Wir erklären in alleiniger Verantwortlichkeit: Diese

Absauggeräte/Entstauber, identifiziert durch Type

und Seriennummer *1), entsprechen allen

einschlägigen Bestimmungen der Richtlinien *2)

und Normen *3). Technische Unterlagen bei *4) -

Der Sauger ist geeignet zum Aufsaugen von

Staub und festen Körpern (Glasscherben,

Nägel usw.) sowie von Flüssigkeiten jeder Art

außer leicht entzündlichen und brennbaren

Flüssigkeiten und Material das heißer als 60°C ist.

Der Sauger ist geeignet zum Abscheiden von

trockenen, nicht brennbaren Stäuben, nicht

brennbaren Flüssigkeiten, Holzstäuben und

gefährlichen Stäuben mit Arbeitsplatzgrenzwerten

Dieses Gerät ist nicht dafür bestimmt, durch

Personen mit eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten oder

mangels Erfahrung und/oder mangels Wissen

benutzt zu werden, es sei denn, sie werden durch

eine für ihre Sicherheit zuständige Person

beaufsichtigt oder erhielten von ihr Anweisungen,

wie das Gerät zu benutzen ist.

Beachten Sie die landesspezifischen Vorschriften,

sowie die Angaben des Werkstoffherstellers.

Dieses Produkt ist für den gewerblichen Gebrauch

Es dürfen keine asbesthaltigen Stäube aufgesaugt

Es dürfen keine brennbaren Stäube aufgesaugt

Es dürfen keine brennbaren oder explosiven

Lösungsmittel, mit Lösungsmittel getränktes Gut,

explosionsgefährliche Stäube, Flüssigkeiten wie

Benzin, Öl, Alkohol, Verdünnung bzw. Gut, das

heißer ist als 60°C, aufgesaugt werden. Es besteht

sonst Explosions- und Brandgefahr! Das Gerät darf

nicht in die Nähe von entflammbaren Gasen und

Substanzen benutzt werden.

Für Schäden durch nicht bestimmungsgemäßen

Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften

und beigelegte Sicherheitshinweise müssen

Lesen Sie vor der Benutzung

des Geräts die beiliegenden

Sicherheitshinweise und die

Gebrauchsanleitung aufmerksam

und vollständig durch. Bewahren

Sie alle beiliegenden Dokumente

auf und geben Sie Ihr Gerät nur

Vor dem Gebrauch müssen die

Benutzer mit Informationen,

Anweisungen und Schulungen für

den Gebrauch des Gerätes und

der Substanzen, für die es benutzt

werden soll, einschließlich des

sicheren Verfahrens der

Beseitigung des aufgenommenen

Materials, versorgt werden.

Beachten Sie die mit

Textstellen zu Ihrem eigenen

Schutz und zum Schutz Ihres

Niemals Kindern die Benutzung

des Gerätes gestatten.

Kinder beaufsichtigen, um

sicherzustellen, dass sie nicht mit

Achtung! Nur das dem Gerät

beiliegende oder das in der

Gebrauchsanleitung festgelegte

Zubehör verwenden. Die

Verwendung anderen Zubehörs

Andere Arbeiten als hier

beschrieben, dürfen nicht

Bei Zweckentfremdung,

unsachgemäßer Bedienung oder

nicht fachgerechter Reparatur,

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle SicherheitshinweiseDEUTSCHde

wird keine Haftung für eventuelle

Bei Nichtgebrauch des Gerätes,

Schlauch am Gerät belassen, um

zu verhindern, dass Staub

unbeabsichtigt austritt.

Geräte einschließlich Zubehör

nicht in Betrieb nehmen wenn:

- Gerät erkennbare Schäden

(Risse/Brüche) aufweist,

- die Netzanschlussleitung defekt

ist, oder Rissbildung bzw.

- Verdacht auf einen unsichtbaren

Defekt (nach einem Sturz)

Düse, Schlauch oder Rohr nicht

auf Menschen oder Tiere richten.

WARNUNG - Bei Austritt von

Schaum oder Wasser sofort

abschalten. Behälter und ggf.

Faltenfilter entleeren.

Nie auf das Gerät steigen oder

Anschlussleitung und Schlauch

immer so verlegen, dass keine

Stolpergefahr besteht.

Anschlussleitung nicht über

scharfe Kanten ziehen, knicken

Wenn die Anschlussleitung des

Gerätes beschädigt wird, muss sie

durch eine besondere

Anschlussleitung ersetzt werden.

Siehe Kapitel Reparatur.

Nur an eine Steckdose mit

Schutzkontakt anschließen.

Verlängerungsleitung verwenden.

Netzstecker nie mit nassen

Händen einstecken oder abziehen.

Nur am Netzstecker, nie an der

WARNUNG - Die Steckdose am

Gerät darf nur für die in der

Gebrauchsanleitung festgelegten

Zwecke verwendet werden.

Gerät nicht unbeaufsichtigt lassen.

Bei längerer Arbeitsunterbrechung

Netzstecker ziehen. Gegen

unbeabsichtigtes Einstecken

Der Sauger darf im Freien nicht

unter nassen Bedingungen

verwendet oder aufbewahrt

ACHTUNG - Diese Maschine darf

nur in Innenräumen aufbewahrt

Säure, Azeton und Lösungsmittel

können Geräteteile anätzen.

Vor jeder Wartung, dem

Reinigen des Gerätes und

nach jedem Gebrauch das Gerät

ausschalten und Netzstecker

ziehen. Gegen unbeabsichtigtes

Dampfstrahlgeräte und Hoch-

druckreiniger dürfen zur Reinigung

des Saugers nicht verwendet

Das Deckelinnere ist immer

Verkeimung durch langfristig nicht

erfolgte Reinigung, speziell beim

Einsatz in lebensmittelverarbei-

tenden Betrieben: Immer sofort

nach Gebrauch das Gerät reinigen

Gerät nie bei Regen oder Gewitter

Gerät bei tiefen Temperaturen

nicht im Freien benutzen.

Das Gerät darf nicht in explosion-

sgefährdeten Räumen betrieben

Auf sicheren Stand des Saugers

Es muss eine ausreichende

Luftwechselrate L in dem Raum

vorhanden sein, wenn die Abluft in

den Raum zurückgeht. Beachten

Sie Ihre nationale Bestimmung.

Achtung! Dieses Gerät enthält

gesundheitsschädlichen

Staub. Leerungs- und

Wartungsvorgänge, einschließlich

Staubsammelbehälter, dürfen nur

von Fachleuten durchgeführt

werden, die entsprechende

Schutzausrüstung tragen.

Warnung vor allgemeiner

Vorsicht! Benutzen Sie das

Gerät nicht, ohne die

Gebrauchsanleitung gelesen zu

WARNUNG - Bedienungsper-

sonen müssen angemessen in den

Gebrauch dieses Saugers und der

Stoffe, für die er benutzt werden

soll, unterwiesen werden.

Warnschild für Maschinen der

Das Gerät ist geeignet zum

gesundheitsgefährdender Stoffe.

Das Gerät ist nicht geeignet zur

Reduzierung von Holzstaub in der

Stäube von Materialien wie

bleihaltigem Anstrich, einigen

Holzarten, Mineralien und Metall

können gesundheitsschädlich

sein. Berühren oder Einatmen der

Stäube können allergische

Atemwegserkrankungen des

Benutzers oder in der Nähe

befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen-

oder Buchenstaub gelten als

krebserzeugend, besonders in

Verbindung mit Zusatzstoffen zur

Holzbehandlung (Chromat,

1 Schalter Ein/Aus/Automatik/

2 Steckdose für Elektrowerkzeug

4 Taste zum Filterabreinigen „PressClean“ (PC)

10 PE-Filterbeutel *

* ausstattungsabhängig / nicht im Lieferumfang

Vergleichen Sie vor Inbetriebnahme, ob

die auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten

Ihres Stromnetzes übereinstimmen.

Handgriffzwischenstück oder Muffe am

Saugschlauch anbringen (Siehe Abbildung A,

Saugrohr wie gezeigt für die Aufbewahrung im

Depot vorbereiten (Siehe Abbildung C, Seite 2.).

6.1 Vlies-Filterbeutel (9) einsetzen

Wir empfehlen die Verwendung von Vlies-

- Anwendungen, wo kleine Mengen von Feinstaub

entstehen (z.B. An- und Abschleifen von Farb-

und Lackbeschichtungen, Absaugen von kurzen

Bohrarbeiten mit geringen Durchmessern <

- Einsatz von Maschinen, wie z.B.: Oberfräsen,

Hobelmaschinen, kleinen Schleifmaschinen, etc.

Bei Verwendung eines Vlies-/Papierfilterbeutels ist

die Filterabreinigung ohne Funktion.

6. InbetriebnahmeDEUTSCHde

Gerät ausschalten. Netzstecker ziehen. Gegen

unbeabsichtigtes Einstecken sichern.

Rastverschlüsse (6) öffnen. Oberteil (3) vom

Behälter (8) nehmen.

Siehe Abbildung B, Seite 2. Neuen Filterbeutel am

Flansch fassen und mit der Gummimembran über

den Ansaugstutzen schieben. Darauf achten, dass

die Gummimembran über die Verdickung

Oberteil wieder auf Behälter setzten,

Rastverschlüsse schließen.

6.2 PE-Filterbeutel (10) einsetzen

Wir empfehlen die Verwendung von PE-

Entsorgungsbeuteln bei:

- Anwendungen, wo größere Mengen von

Feinstaub entstehen (z.B. Abfräsen von

Putzflächen, An- und Abschleifen von Estrichen,

- Einsatz von Maschinen, wie z.B.:

Sanierungsfräsen, Sanierungschleifern,

Trockenbauschleifern, Mauernutfräsen, etc.

Bei Verwendung eines PE-Entsorgungsbeutels ist

die Filterabreinigung bei entsprechenden

Materialien (siehe Empfehlung) einzuschalten

Gerät ausschalten. Netzstecker ziehen. Gegen

unbeabsichtigtes Einstecken sichern.

Rastverschlüsse (6) öffnen. Oberteil (3) vom

Behälter (8) nehmen.

Siehe Abbildung B, Seite 2. Neuen Filterbeutel am

Flansch fassen und mit der Gummimembran über

den Ansaugstutzen schieben. Darauf achten, dass

die Gummimembran über die Verdickung

Den PE-Filterbeutel (10) gleichmäßig auf dem

Behälterboden ausbreiten. Die Ränder des PE-

Filterbeutels so über den Behälterrand legen, dass

der PE-Filterbeutel vom aufgesetzten Oberteil (3)

rundherum festgeklemmt wird.

Oberteil wieder auf Behälter setzten,

Rastverschlüsse schließen.

7.1 Ein-/Ausschalten, Automatik

Betriebsart am Schalter (1) wählen:

I = Sauger ein (manueller Betrieb)

= Ein-/Ausschalt-Automatik:

Der Sauger wird von einem an der

Steckdose (2) angeschlossenem

Elektrowerkzeug ein- bzw. ausgeschaltet.

Siehe Abbildung E, Seite 2. Um den Faltenfilter (11)

durch einen starken Luftstrom zu reinigen: Taste (4)

in den Arbeitspausen betätigen (3-mal eindrücken)

und dabei die Saugöffnung (am Saugschlauch oder

am Behälter) zuhalten.

7.3 Integrierte Blasfunktion

Zum Ausblasen, Trocknen und Abluftausleiten.

Dazu einen passenden Schlauch (Lieferumfang) in

die Ausblasöffnung (5) stecken.

Die ausgeblasene Luft nicht unkontrolliert in

enge Räume leiten. Dabei einen sauberen

Schlauch benutzen. Staub kann

gesundheitsgefährlich sein.

Die Steckdose (2) ist nur für den Anschluss

eines Elektrowerkzeugs vorgesehen.

Die maximal zulässige Stromaufnahme (von

Sauger und angeschlossenem Gerät) darf in

(siehe Tabelle, Seite 3) nicht

Steht Schalter (1) auf Stellung „ “ wird der

Sauger von einem an der Steckdose (2)

angeschlossenem Elektrowerkzeug ein- bzw.

Nur mit trockenem Filter, Gerät und Zubehör

saugen. Im feuchten Zustand kann Staub haften

bleiben und verkrusten.

Vlies-Filterbeutel (9) oder PE-Filterbeutel (10)

immer zusammen mit Faltenfilter (11) verwenden.

Gerät niemals ohne eingesetzten Faltenfilter

(11) betreiben. Das Gerät kann zerstört

werden. Außerdem kann Wasser austreten.

Vlies-Filterbeutel (9) oder PE-Filterbeutel (10)

können eingesetzt werden. Der Faltenfilter (11) ist

zum Nassaugen geeignet.

Vor dem Nasssaugen trockenes Sauggut

entfernen. Dadurch wird eine starke

Verschmutzung und Verkrustung vermieden.

Das Gerät verfügt über ein Schwimmersystem, das

den Luftstrom durch das Gerät abschaltet, wenn

der maximale Flüssigkeitsstand erreicht ist. Wenn

dies der Fall ist, hören Sie eine deutliche Änderung

des Motorgeräuschs. Schalten Sie dann das Gerät

aus. Ziehen Sie danach den Stecker aus der

Steckdose. Flüssigkeiten nur dann aufsaugen,

wenn der Schwimmer funktionsfähig ist (siehe

Kapitel 10. Wartung).

Nach dem Abschalten kann etwas Wasser aus dem

Schlauch zurücklaufen.

Vor dem Entleeren zuerst den Saugschlauch aus

der Flüssigkeit nehmen.

Bei anschließendem Trockensaugen trockene

Filter einsetzen. Bei häufigem Wechsel zwischen

Trocken- und Nasssaugen empfehlen wir den

Einsatz eines zweiten (Tausch-) Filters. Filter,

Behälter und Zubehör trocknen lassen, damit Staub

nicht an feuchten Teilen haften bleibt.

8. BenutzungDEUTSCH de

Schlauch am Gerät belassen, um zu verhindern,

dass Staub unbeabsichtigt austritt.

Saugschlauch oder Netzanschlussleitung am Gerät

mit der Transporthalterung befestigen.

Oberteil (3) muss sicher mit Behälter (8) verbunden

sein - prüfen Sie, dass die Rastverschlüsse (6)

9.1 Allgemeine Reinigungshinweise

Behälter und Zubehör mit Wasser reinigen. Oberteil

(3) mit feuchtem Tuch abwischen.

Achtung! Dieses Gerät enthält

gesundheitsschädlichen Staub. Leerungs- und

Wartungsvorgänge, einschließlich der Beseitigung

der Staubsammelbehälter, dürfen nur von

Fachleuten durchgeführt werden, die

entsprechende Schutzausrüstung tragen.

Nur zulässig bei Stäuben mit

Arbeitsplatzgrenzwerten > 1mg/m

- Netzstecker ziehen. Gegen unbeabsichtigtes

- Rastverschlüsse (6) öffnen. Oberteil (3) vom

Behälter (8) nehmen.

- Behälter auskippen.

Vlies-Filterbeutel entsorgen

- Netzstecker ziehen.Gegen unbeabsichtigtes

- Staubmaske anziehen.

- Rastverschlüsse (6) öffnen. Oberteil (3) vom

Behälter (8) nehmen.

- Vlies-Filterbeutel (9) vorsichtig von Saugöffnung

(7) nach hinten herausziehen.

- Sauggut gemäß den gesetzlichen Bestimmungen

- Netzstecker einstecken.

- Sauger einschalten und Filter abreinigen: Taste

(4) betätigen („PressClean“ siehe Kapitel 7.2).

- Sauger ausschalten: Schalter (1) auf Stellung „0“

- Staubmaske anziehen.

- Rastverschlüsse (6) öffnen. Oberteil (3) vom

Behälter (8) nehmen. Vor dem Abstellen des

Oberteils Schalter (1) auf Stellung „I“ stellen,

damit evtl. abfallender Staub angesaugt wird.

- PE-Filterbeutel (10) vorsichtig von Saugöffnung

(7) nach hinten herausziehen.

- Sauggut gemäß den gesetzlichen Bestimmungen

10.1 Allgemeine Hinweise

Vor jeder Wartung, das Gerät ausschalten und

Netzstecker ziehen. Gegen unbeabsichtigtes

Das Gerät reinigen (siehe Kapitel 9.).

Zur Wartung durch den Benutzer muss der Sauger

auseinandergenommen, gereinigt und gewartet

werden, soweit es durchführbar ist, ohne dabei eine

Gefahr für das Wartungspersonal und andere

Personen hervorzurufen.

Geeignete Vorsichtsmaßnahmen beinhalten

Reinigung vor der Demontage, Vorsorge treffen für

örtliche gefilterte Zwangsentlüftung, dort wo der

Sauger demontiert wird, Reinigung des

Wartungsbereichs und geeignete persönliche

10.2 Nachlassen der Saugleistung

Bei Nachlassen der Saugleistung folgende

Maßnahmen durchführen:

1. Abreinigen des Faltenfilters (11): Taste (4)

betätigen („PressClean“ siehe Kapitel 7.2)

2. Behälter leeren oder Vlies-Filterbeutel (9) bzw.

PE-Filterbeutel (10) austauschen.

3. Faltenfilter (11) erneuern, bzw. ausschütteln,

abbürsten oder abnehmen, unter fließendem

Wasser auswaschen, trocknen und

wiedereinsetzen (siehe Kapitel 10.3).

10.3 Faltenfilter (11) erneuern

- Faltenfilter (11) vor dem Wechsel noch einmal

abreinigen: Taste (4) betätigen („PressClean“

- Netzstecker ziehen. Gegen unbeabsichtigtes

- Rastverschlüsse (6) öffnen. Oberteil (3) vom

Behälter (8) nehmen.

Siehe Abbildung D, Seite 2. Filterstützkorb (12)

entgegen dem Uhrzeigersinn drehen

(Bajonettverschluss) und herausziehen. Faltenfilter

Den alten Faltenfilter sofort in einen staubdichten

Kunststoffbeutel verschließen und

bestimmungsgemäß entsorgen.

Neuen Faltenfilter bis zum Anschlag aufsetzen,

dabei auf sauberen und festen Sitz des Filters

achten. Filterstützkorb (12) einschieben und im

Uhrzeigersinn drehen (Bajonettverschluss) und so

den Faltenfilter befestigen.

ACHTUNG - Den im Filterstützkorb (12)

beweglich eingebauten Schwimmer

regelmäßig reinigen und auf Anzeichen einer

Beschädigung untersuchen.

10.5 Technische Überprüfung

Es ist mindestens jährlich vom Hersteller oder einer

unterwiesenen Person eine staubtechnische

Überprüfung durchzuführen, z.B. auf

Beschädigung des Filters, Dichtigkeit des Gerätes

und Funktion der Kontrolleinrichtung.

Zur Wartung durch den Benutzer muss der Sauger

auseinandergenommen, gereinigt und gewartet

werden, soweit es durchführbar ist, ohne dabei eine

Gefahr für das Wartungspersonal und andere

Personen hervorzurufen.

10. WartungDEUTSCHde

Geeignete Vorsichtsmaßnahmen beinhalten

Reinigung vor der Demontage, Vorsorge treffen für

örtliche gefilterte Zwangsentlüftung, dort wo der

Sauger demontiert wird, Reinigung des

Wartungsbereichs und geeignete persönliche

Bei der Durchführung von Wartungs- oder

Reparaturarbeiten müssen alle verunreinigten

Gegenstände, die nicht zufriedenstellend gereinigt

werden können, entsorgt werden. Solche

Gegenstände müssen in undurchlässigen Beuteln

in Übereinstimmung mit den gültigen

Bestimmungen für die Beseitigung solchen Abfalls

Nachlassen der Saugleistung:

Beachten Sie die Hinweise im Kapitel Reinigung.

• Faltenfilter (11) verschmutzt? - reinigen.

• Vlies-Filterbeutel (9) voll? - wechseln.

• PE-Filterbeutel (10) voll? - wechseln.

• Behälter (8) voll? - entleeren.

• Düse, Rohre oder Schlauch verstopft?- reinigen.

Gerät läuft nicht an:

• Stecker in der Steckdose?

• Netz spannungslos?

• Netzleitung in Ordnung?

• Gerätehaube richtig verschlossen?

• Wassersensor hat abgeschaltet? - Behälter

entleeren; aus- und wieder einschalten.

• Schalter (1) auf Stellung „ “? - Auf „I“ stellen.

• Der Sauger wird von einem Elektrowerkzeug

nicht ein- bzw. ausgeschaltet, obwohl Schalter

(1) auf Stellung „ “ steht. - Elektrowerkzeug

an der Steckdose (2) einstecken.

Keine Eingriffe in das Gerät vornehmen.

Wenden Sie sich an eine autorisierte

Werkstatt oder den Metabo-Kundendienst

(siehe Kapitel 13. Reparatur)

Verwenden Sie nur original Metabo Zubehör.

Wenn Sie Zubehör benötigen, wenden Sie sich

bitte an Ihren Händler.

F Bodendüse (Metallausführung)

L Bodendüsen-Set (mit Bodeneinsatz und

Einsatz zum Nassaugen)

Reparaturen an Geräten dürfen nur durch eine

Elektrofachkraft ausgeführt werden!

Nur original Metabo-Ersatzteile verwenden.

Mit reparaturbedürftigen Metabo Elektrowerk-

zeugen wenden Sie sich bitte an Ihre Metabo-

Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Geräte und Zubehör enthalten große

Mengen wertvoller Roh- und Kunststoffe, die

ebenfalls einem Recyclingprozess zugeführt

Diese Gebrauchsanleitung ist auf chlorfrei

gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Geräte nicht

in den Hausmüll! Gemäß Europäischer

Richtlinie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und Umsetzung in nationales

Recht müssen verbrauchte Geräte getrennt

gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

Erläuterungen zu den Angaben auf Seite 2.

Änderungen im Sinne des technischen Fortschritts

K =Staubklasse. Gemäß EN 60335-2-69.

N =Netzanschlussleitung

=Nennaufnahmeleistung

=max. Unterdruck (am Schlauch)

=max. Unterdruck (am Gebläse)

=max. Durchflussmenge(am Schlauch)

=max. Durchflussmenge (am Gebläse)

V =max. Behältervolumen

m =Gewicht (ohne Netzkabel)

Typische A-bewertete Schallpegel:

=Schallleistungspegel

Beim Arbeiten kann der Geräuschpegel 80 dB(A)

Messwerte ermittelt gemäß EN 60704.

11. Störungsbeseitigung

15. Technische DatenDEUTSCH de

Die angegebenen technischen Daten sind

toleranzbehaftet (entsprechend den jeweils

gültigen Standards).ENGLISHen

10.5 Technische controle

15. Technische gegevensNEDERLANDS nl

reaktioner och/eller
