GEBRUIKSAANWIJZING ASA 25 L PC METABO

nl Oorspronkelijke gebruiksaanwijzing 25

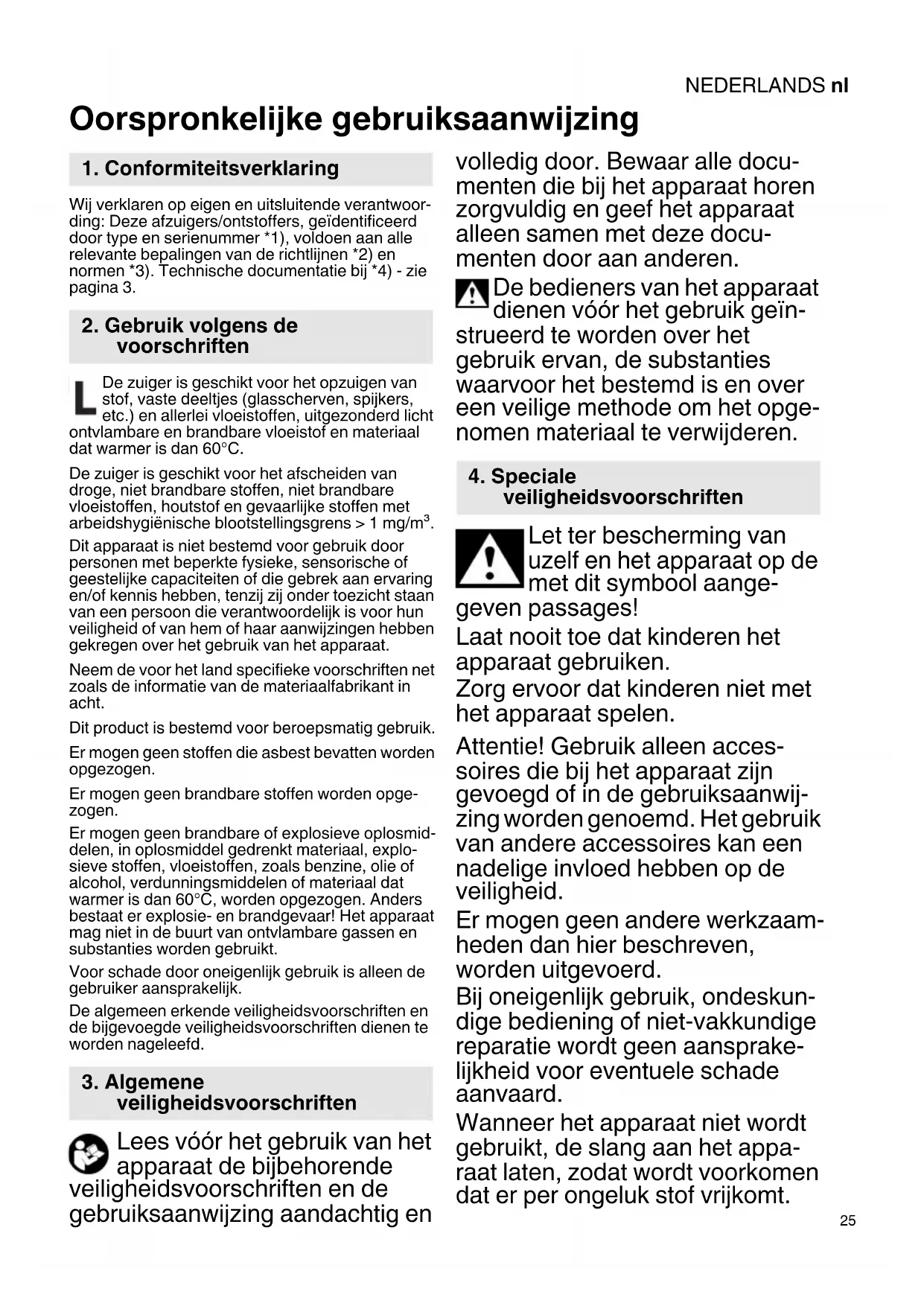

Oorspronkelijke gebruiksaanwijzing

Wij verklaren op eigen en uitsluitende verantwoor-

ding: Deze afzuigers/ontstoffers, geïdentificeerd

door type en serienummer *1), voldoen aan alle

relevante bepalingen van de richtlijnen *2) en

normen *3). Technische documentatie bij *4) - zie

De zuiger is geschikt voor het opzuigen van

stof, vaste deeltjes (glasscherven, spijkers,

etc.) en allerlei vloeistoffen, uitgezonderd licht

ontvlambare en brandbare vloeistof en materiaal

dat warmer is dan 60°C.

De zuiger is geschikt voor het afscheiden van

droge, niet brandbare stoffen, niet brandbare

vloeistoffen, houtstof en gevaarlijke stoffen met

arbeidshygiënische blootstellingsgrens > 1 mg/m³.

Dit apparaat is niet bestemd voor gebruik door

personen met beperkte fysieke, sensorische of

geestelijke capaciteiten of die gebrek aan ervaring

en/of kennis hebben, tenzij zij onder toezicht staan

van een persoon die verantwoordelijk is voor hun

veiligheid of van hem of haar aanwijzingen hebben

gekregen over het gebruik van het apparaat.

Neem de voor het land specifieke voorschriften net

zoals de informatie van de materiaalfabrikant in

Dit product is bestemd voor beroepsmatig gebruik.

Er mogen geen stoffen die asbest bevatten worden

Er mogen geen brandbare stoffen worden opge-

Er mogen geen brandbare of explosieve oplosmid-

delen, in oplosmiddel gedrenkt materiaal, explo-

sieve stoffen, vloeistoffen, zoals benzine, olie of

alcohol, verdunningsmiddelen of materiaal dat

warmer is dan 60°C, worden opgezogen. Anders

bestaat er explosie- en brandgevaar! Het apparaat

mag niet in de buurt van ontvlambare gassen en

substanties worden gebruikt.

Voor schade door oneigenlijk gebruik is alleen de

gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en

de bijgevoegde veiligheidsvoorschriften dienen te

Lees vóór het gebruik van het

apparaat de bijbehorende

veiligheidsvoorschriften en de

gebruiksaanwijzing aandachtig en

volledig door. Bewaar alle docu-

menten die bij het apparaat horen

zorgvuldig en geef het apparaat

alleen samen met deze docu-

menten door aan anderen.

De bedieners van het apparaat

dienen vóór het gebruik geïn-

strueerd te worden over het

gebruik ervan, de substanties

waarvoor het bestemd is en over

een veilige methode om het opge-

nomen materiaal te verwijderen.

Let ter bescherming van

uzelf en het apparaat op de

met dit symbool aange-

Laat nooit toe dat kinderen het

Zorg ervoor dat kinderen niet met

het apparaat spelen.

Attentie! Gebruik alleen acces-

soires die bij het apparaat zijn

gevoegd of in de gebruiksaanwij-

zing worden genoemd. Het gebruik

van andere accessoires kan een

nadelige invloed hebben op de

Er mogen geen andere werkzaam-

heden dan hier beschreven,

Bij oneigenlijk gebruik, ondeskun-

dige bediening of niet-vakkundige

reparatie wordt geen aansprake-

lijkheid voor eventuele schade

Wanneer het apparaat niet wordt

gebruikt, de slang aan het appa-

raat laten, zodat wordt voorkomen

dat er per ongeluk stof vrijkomt.

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

niet in bedrijf nemen wanneer:

- herkenbare schade (scheuren/

breuken) aan het apparaat te zien

- het netsnoer defect is of scheur-

vorming resp. veroudering

- het vermoeden bestaat dat er

sprake is van een onzichtbaar

defect (na een val).

Mondstuk, slang of buis niet op

mensen of dieren richten.

WAARSCHUWING - Wanneer

er schuim of water vrijkomt, het

apparaat direct uitschakelen.

Reservoir en indien nodig vouw-

Nooit op het apparaat gaan staan

Netsnoer en slang altijd zo leggen

dat er geen gevaar van struikelen

Netsnoer niet over scherpe randen

trekken, knikken of afknellen.

Wanneer het netsnoer van het

apparaat wordt beschadigd, moet

deze door een speciaale netsnoer

worden vervangen. Zie het hoofd-

Alleen op een stopcontact met

randaarde aansluiten.

Geen beschadigde verlengings-

De netstekker nooit met natte

handen in het stopcontact steken

Alleen aan de netstekker, nooit

aan het snoer trekken.

WAARSCHUWING - De contact-

doos op het apparaat mag alleen

worden gebruikt voor doeleinden

die in de gebruiksaanwijzing

Apparaat niet onbeheerd achter-

laten. Bij langere werkonderbre-

kingen de netstekker uit het stop-

contact halen. Zorg ervoor dat de

stekker niet onbedoeld in het stop-

contact kan worden gestoken.

De zuiger mag buiten niet in natte

omstandigheden gebruikt of opge-

LET OP - Deze machine mag

alleen binnen worden opgeslagen.

Zuur, aceton en oplosmiddel

kunnen een bijtende uitwerking

hebben op onderdelen van het

Vóór onderhoud aan of reini-

ging van het apparaat en na

gebruik altijd het apparaat uitscha-

kelen en de netstekker uit het stop-

contact trekken. Zorg ervoor dat de

stekker niet onbedoeld in het stop-

contact kan worden gestoken.

Voor het schoonmaken van de

zuiger mogen geen stoomstraalap-

paraten en hogedrukreinigers

De binnenkant van het deksel altijd

In het geval van verkieming,

doordat er lange tijd geen reiniging

heeft plaatsgevonden, met name

in de levensmiddelenverwerkende

industrie: Het apparaat altijd direct

na gebruik reinigen en desinfec-

Bij regen of onweer het apparaat

nooit buiten openen.

Bij zeer lage temperaturen het

apparaat niet in de buitenlucht

gebruiken.NEDERLANDS nl

Het apparaat mag niet gebruikt

worden in explosieve ruimtes.

Let erop dat de zuiger stevig staat.

Wanneer de afzuiglucht in de

ruimte wordt teruggevoerd, dient

de ventilatiesnelheid L in de ruimte

voldoende te zijn. Let op de natio-

Attentie! Dit apparaat bevat

stof dat schadelijk is voor de

gezondheid. Het leegmaken en het

onderhoud, inclusief het

wegnemen van de stofcontainer,

mag alleen worden uitgevoerd

door vakmensen die een

passende beschermuitrusting

Waarschuwing voor alge-

Voorzichtig! Gebruik het

apparaat niet zonder de

gebruiksaanwijzing te hebben

WAARSCHUWING - Bedienings-

personeel dient geïnstrueerd te

worden over een juist gebruik van

deze zuiger en de stoffen waarvoor

Waarschuwingsplaatje voor

machines van stofklasse L:

Het apparaat is geschikt voor het

afzuigen van stoffen die in lichte

mate schadelijk zijn voor de

gezondheid. Het apparaat is niet

geschikt voor het verminderen van

houtstof in de in te ademen lucht.

Stoffen afkomstig van bepaalde

materialen, zoals loodhoudende

verf, enkele houtsoorten,

mineralen en metaal, kunnen

schadelijk zijn voor de gezondheid.

Het aanraken of inademen van

deze stoffen kan bij de gebruiker of

personen die zich in de nabijheid

bevinden leiden tot allergische

reacties en/of aandoeningen aan

Bepaalde stoffen, zoals van eiken

of beuken, gelden als

kankerverwekkend, met name in

verbinding met additieven voor de

houtbehandeling (chromaat,

houtbeschermingsmiddelen).

1 Schakelaar Aan/Uit/Automaat/

2 Stopcontact voor elektrisch gereedschap

4 Toets voor de filterreiniging „PressClean“ (PC)

* afhankelijk van de uitvoering / niet in de leve-

ringsomvang inbegrepen

Controleer alvorens het apparaat in

gebruik te nemen of de op het typeplaatje

aangegeven netspanning en netfrequentie

overeenkomen met de gegevens van het elek-

Handgreep-tussenstuk of mof op de zuigslang

aanbrengen (Zie afbeelding A, pagina 2).

Zuigbuis zoals aangegeven voorbereiden voor

opslag in depot (Zie afbeelding C, pagina 2.).

6.1 Vlies-filterzak (9) inbrengen

Wij raden het gebruik van vliesfilterzakken aan bij:

- Toepassingen, waarbij kleine hoeveelheden fijne

deeltjes ontstaan (bijv. aan- en afschuren van

kleur- en laklagen, afzuigen van korte

boorwerkzaamheden met geringe diameter <

- Gebruik van machines, zoals bijv.: bovenfrezen,

Bij het gebruik van een vlies-/papierfilterzak is de

filterreiniging zonder functie.

Apparaat uitschakelen. Stekker uit het stopcontact

trekken. Zorg ervoor dat de stekker niet onbedoeld

in het stopcontact kan worden gestoken. Vergren-

delingen (6) openen. Bovendeel (3) van het reser-

Zie afbeelding B, pagina 2. Nieuwe filterzak bij de

kraag pakken en met de rubbermembraan over de

aanzuigsteun schuiven. Let erop, dat de rubber-

membraan over de verdikking is geschoven.

Bovendeel weer op reservoir plaatsen, vergrende-

6.2 PE-filterzak (10) inbrengen

Wij raden het gebruik van PE-afvoerzakken aan bij:

- Toepassingen, waarbij grotere hoeveelheden

fijne stof ontstaan (bijv. Frezen van gestucte

oppervlakken, aan- en afschuren van estrik, etc.).

- Gebruik van machines, zoals bijv.:

renovatiefrezen, renovatieschuurmachines,

droge montagebouw-schuurmachines,

muurgroeffrezen, etc.

Bij gebruik van een PE-afvoerzak dient de

filterreiniging bij dienovereenkomstig materiaal (zie

aanbeveling) ingeschakeld te worden (functie AR/

Apparaat uitschakelen. Stekker uit het stopcontact

trekken. Zorg ervoor dat de stekker niet onbedoeld

in het stopcontact kan worden gestoken. Vergren-

delingen (6) openen. Bovendeel (3) van het reser-

Zie afbeelding B, pagina 2. Nieuwe filterzak bij de

kraag pakken en met de rubbermembraan over de

aanzuigsteun schuiven. Let erop, dat de rubber-

membraan over de verdikking is geschoven.

De PE-filterzak (10) gelijkmatig over de bodem van

het reservoir uitspreiden. De randen van de PE-

filterzak zo over de reservoirrand leggen, dat de PE-

filterzak door het daarop geplaatste bovendeel (3)

rondom wordt vastgeklemd.

Bovendeel weer op reservoir plaatsen, vergrende-

7.1 In-/uitschakelen, automaat

Functie met de schakelaar (1) kiezen:

I = zuiger aan (handmatige bediening)

= in-/uitschakelautomaat:

De zuiger wordt in- resp. uitgeschakeld

door een elektrisch gereedschap dat is

aangesloten op het stopcontact (2).

Zie afbeelding E, pagina 2. Om het vouwfilter (11)

door een sterke luchtstroom te reinigen: In werk-

pauzes toets (4) 3 maal indrukken en daarbij de

zuigopening (bij de zuigslang of het reservoir) met

7.3 Geïntegreerde blaasfunctie

Voor het uitblazen, drogen en afvoeren van

afzuiglucht. Hiervoor een geschikte slang (leve-

ringsomvang) in de uitblaasopening (5) steken.

De uitgeblazen lucht niet ongecontroleerd in

kleine ruimtes voeren. Hierbij een schone

slang gebruiken. Stof kan schadelijk zijn voor de

Het stopcontact (2) is alleen bestemd voor de

aansluiting van elektrisch gereedschap.

De maximaal toelaatbare opgenomen stroom

(van zuiger en aangesloten apparaat) mag in

het totaal de waarde I

(zie tabel, pagina 3) niet

Staat de schakelaar (1) op de stand „ “ dan

wordt de zuiger in- resp. uitgeschakeld door een

elektrisch gereedschap dat is aangesloten op het

Alleen zuigen met een filter, apparaat en acces-

soires die droog zijn. In vochtige toestand kan het

stof zich vasthechten en een korst vormen.

Vlies-filterzakken (9) of PE-filterzakken (10) altijd

samen met het vouwfilter (11) gebruiken.

Het apparaat nooit gebruiken zonder dat het

vouwfilter (11) is ingebracht. Het apparaat kan

definitief defect raken. Bovendien kan er water uit

Er kunnen vlies-filterzakken (9) of PE-filterzakken

(10) worden gebruikt. Het vouwfilter (11) is geschikt

Vóór het natzuigen het droge zuigproduct verwij-

deren. Hierdoor wordt sterke vervuiling en verkor-

Het apparaat beschikt over een vlottersysteem dat

de luchtstroom door het apparaat uitschakelt,

wanneer het maximale vloeistofniveau is bereikt.

Wanneer dit het geval is, hoort u een duidelijke

verandering in het motorgeluid. Schakel het appa-

raat dan uit. Trek vervolgens de stekker uit het stop-

contact. Vloeistoffen alleen dan opzuigen, wanneer

de vlotter goed functioneert (zie hoofdstuk 10.

Na het uitschakelen kan er wat water uit de slang

Vóór het legen eerst de zuigslang uit de vloeistof

Wordt het apparaat vervolgens voor droogzuigen

gebruikt, dan een droog filter plaatsen. Bij veelvul-

dige wisseling tussen droog- en natzuigen raden wij

het gebruik van een tweede (wissel)filter aan. Filter,

reservoir en accessoires laten drogen, zodat het

stof niet aan vochtige onderdelen kan hechten.

8. GebruikNEDERLANDS nl

Slang aan het apparaat laten om te voorkomen dat

er onbedoeld stof vrijkomt.

Zuigslang of netsnoer met de transporthouder aan

het apparaat bevestigen.

Het bovendeel (3) moet stevig met het reservoir (8)

zijn verbonden - controleer of de vergrendelingen

9.1 Algemene reinigingsvoorschriften

Reservoir en accessoires met water reinigen.

Bovendeel (3) afvegen met een vochtige doek.

Attentie! Dit apparaat bevat stof dat schadelijk is

voor de gezondheid. Het leegmaken en het onder-

houd, inclusief het wegnemen van de stofcontainer,

mag alleen worden uitgevoerd door vakmensen die

een passende beschermuitrusting dragen.

Alleen toelaatbaar bij stoffen met

arbeidsplaatsgrenswaarden > 1mg/m

- Stekker uit het stopcontact halen. Zorg ervoor dat

de stekker niet onbedoeld in het stopcontact kan

- Vergrendelingen (6) openen. Bovendeel (3) van

het reservoir (8) nemen.

- Reservoir ledigen.

Vlies-filterzak verwijderen

- Stekker uit stopcontact halen en ervoor zorgen

dat hij niet onbedoeld weer in het stopcontact kan

- Stofmasker opzetten.

- Vergrendelingen (6) openen. Bovendeel (3) van

het reservoir (8) nemen.

- Vlies-filterzak (9) voorzichtig van de zuigopening

(7) naar achteren uittrekken.

- Zuigproduct conform de wettelijke voorschriften

- Netstekker in het stopcontact steken.

- Zuiger inschakelen en het filter reinigen: Toets (4)

indrukken („PressClean“ zie hoofdstuk 7.2).

- Zuiger uitschakelen: schakelaar (1) op de stand

- Stofmasker opzetten.

- Vergrendelingen (6) openen. Bovendeel (3) van

het reservoir (8) nemen. Vóór het wegnemen van

het bovendeel de schakelaar (1) op de stand „I“

zetten, zodat eventueel vrijkomend stof wordt

- PE-filterzak (10) voorzichtig van de zuigopening

(7) naar achteren uittrekken.

- Zuigproduct conform de wettelijke voorschriften

10.1 Algemene informatie

Vóór het onderhoud altijd het apparaat

uitschakelen en de netstekker uit het stopcon-

tact halen. Zorg ervoor dat de stekker niet onbe-

doeld in het stopcontact kan worden gestoken.

Het apparaat reinigen (zie hoofdstuk 9.).

Bij onderhoud door de gebruiker moet de zuiger

gedemonteerd, schoongemaakt en onderhouden

worden, zonder dat dit gevaar oplevert voor onder-

houdspersoneel of andere personen.

Voorzorgsmaatregelen

Tot passende voorzorgsmaatregelen behoren de

reiniging alvorens te demonteren, het treffen van

maatregelen voor de lokaal gefilterde gecontro-

leerde ventilatie op de plaats waar het apparaat

wordt gedemonteerd, de reiniging van het onder-

houdsgebied en een geschikte persoonlijke veilig-

10.2 Vermindering van het zuigvermogen

Wanneer het zuigvermogen afneemt, dienen de

volgende maatregelen te worden genomen:

1. Reinigen van het vouwfilter (11): Toets (4)

indrukken („PressClean“ zie hoofdstuk 7.2)

2. Reservoir legen of vlies-filterzak (9) resp. PE-

filterzak (10) vervangen.

3. Vouwfilter (11) vervangen resp. uitschudden,

afborstelen of afnemen, onder stromend water

uitwassen, drogen en weer terugplaatsen (zie

10.3 Vouwfilter (11) vernieuwen

- Vouwfilter (11) voor het wisselen nog eenmaal

reinigen: Toets (4) indrukken („PressClean“ zie

- Stekker uit het stopcontact halen. Zorg ervoor dat

de stekker niet onbedoeld in het stopcontact kan

- Vergrendelingen (6) openen. Bovendeel (3) van

het reservoir (8) nemen.

Zie afbeelding D, pagina 2. Filtersteunkorf (12)

tegen de klok in draaien (bajonetafsluiting) en

uittrekken. Vouwfilter (11) lostrekken.

Het oude vouwfilter direct in een stofdichte kunst-

stof zak afsluiten en volgens voorschrift als afval

Nieuw vouwfilter tot aan de aanslag plaatsen; let er

hierbij op dat het filter netjes en stevig zit. Filter-

steunkorf (12) weer terugschuiven, met de klok mee

draaien (bajonetafsluiting) en zo het vouwfilter

LET OP - De vlotter die vrij beweegbaar is

ingebouwd in de filtersteunkorf (12) regel-

matig reinigen en bij tekenen van beschadiging

10.5 Technische controle

Ten minste jaarlijks dient door de fabrikant of

iemand die hiervoor geschoold is een stoftechni-

sche controle uitgevoerd te worden, bijv. op

beschadiging van het filter, de dichtheid van het

apparaat en de werking van de controleapparatuur.

10. OnderhoudNEDERLANDSnl

Bij onderhoud door de gebruiker moet de zuiger

gedemonteerd, schoongemaakt en onderhouden

worden, zonder dat dit gevaar oplevert voor onder-

houdspersoneel of andere personen.

Voorzorgsmaatregelen

Tot passende voorzorgsmaatregelen behoren de

reiniging alvorens te demonteren, het treffen van

maatregelen voor de lokaal gefilterde gecontro-

leerde ventilatie op de plaats waar het apparaat

wordt gedemonteerd, de reiniging van het onder-

houdsgebied en een geschikte persoonlijke veilig-

Bij het uitvoeren van onderhouds- en reparatie-

werkzaamheden dienen alle verontreinigde voor-

werpen die niet naar tevredenheid gereinigd

kunnen worden, te worden afgevoerd. Dergelijke

voorwerpen dienen in niet-doorlatende zakken te

worden afgevoerd in overeenstemming met de

gangbare voorschriften voor het opruimen van dit

Vermindering van het zuigvermogen:

Neem de aanwijzingen in het hoofdstuk Reiniging in

Apparaat start niet:

• Stroomnet zonder spanning?

• Kap van het apparaat goed gesloten?

• Apparaat uitgeschakeld door watersensor? -

reservoir legen; uit- en weer inschakelen.

• Schakelaar (1) op stand „ “? - op „I“ zetten.

• De zuiger wordt door een elektrisch gereedschap

niet in- of uitgeschakeld, hoewel de schakelaar

(1) op stand „ “ staat. - elektrisch gereed-

schap in stopcontact (2) steken.

Geen ingrepen aan het apparaat

uitvoeren. Neem contact op met een geau-

toriseerde werkplaats of de Metabo-klanten-

dienst (zie hoofdstuk 13. Reparatie)

Gebruik uitsluitend originele Metabo toebehoren.

Wilt u toebehoren aanschaffen, neem dan contact

op met uw leverancier.

F Vloermondstuk (metalen uitvoering)

L Vloermondstuk-set (met vloerinzetstuk en

inzetstuk voor natzuigen)

M Multipurpose mondstuk

Reparaties aan apparaten mogen uitsluitend door

een erkende vakman worden uitgevoerd!

Alleen originele Metabo reserveonderdelen

Neem voor elektrisch gereedschap van Metabo dat

gerepareerd dient te worden contact op met uw

Metabo-vertegenwoordiging. Zie voor adressen

Onderdeellijsten kunt u downloaden via

Metabo verpakkingen zijn 100% recyclebaar.

Niet meer gebruikte apparaten en toebehoren

bevatten grote hoeveelheden waardevolle grond-

en kunststoffen die eveneens gerecycled kunnen

Deze gebruiksaanwijzing is op chloorvrij gebleekt

Alleen voor EU-landen: Geef uw apparaten

nooit met het huisvuil mee! Volgens de Euro-

pese richtlijn 2002/96/EG inzake gebruikte

elektrische en elektronische apparaten en de

omzetting hiervan in de nationale wetgeving dienen

oude apparaten gescheiden te worden ingezameld

en op milieuvriendelijke wijze te worden afgevoerd.

Toelichting bij de gegevens van pagina 2.

Wijzigingen en technische verbeteringen voorbe-

=max. onderdruk (van slang)

=max. onderdruk (van ventilator)

=max. doorstromingshoeveelheid (slang)

m =gewicht (zonder netsnoer)

=geluidsvermogensniveau

Tijdens het werken kan het geluidsniveau de

80 dB(A) overschrijden.

Draag gehoorbescherming!

Meetgegevens volgens de norm EN 60704.

De vermelde technische gegevens zijn tolerantie-

waarden (overeenkomstig de toepasselijke norm).ITALIANOit
