MANUALE UTENTE ASA 25 L PC METABO

it Istruzioni per l’uso originali 32

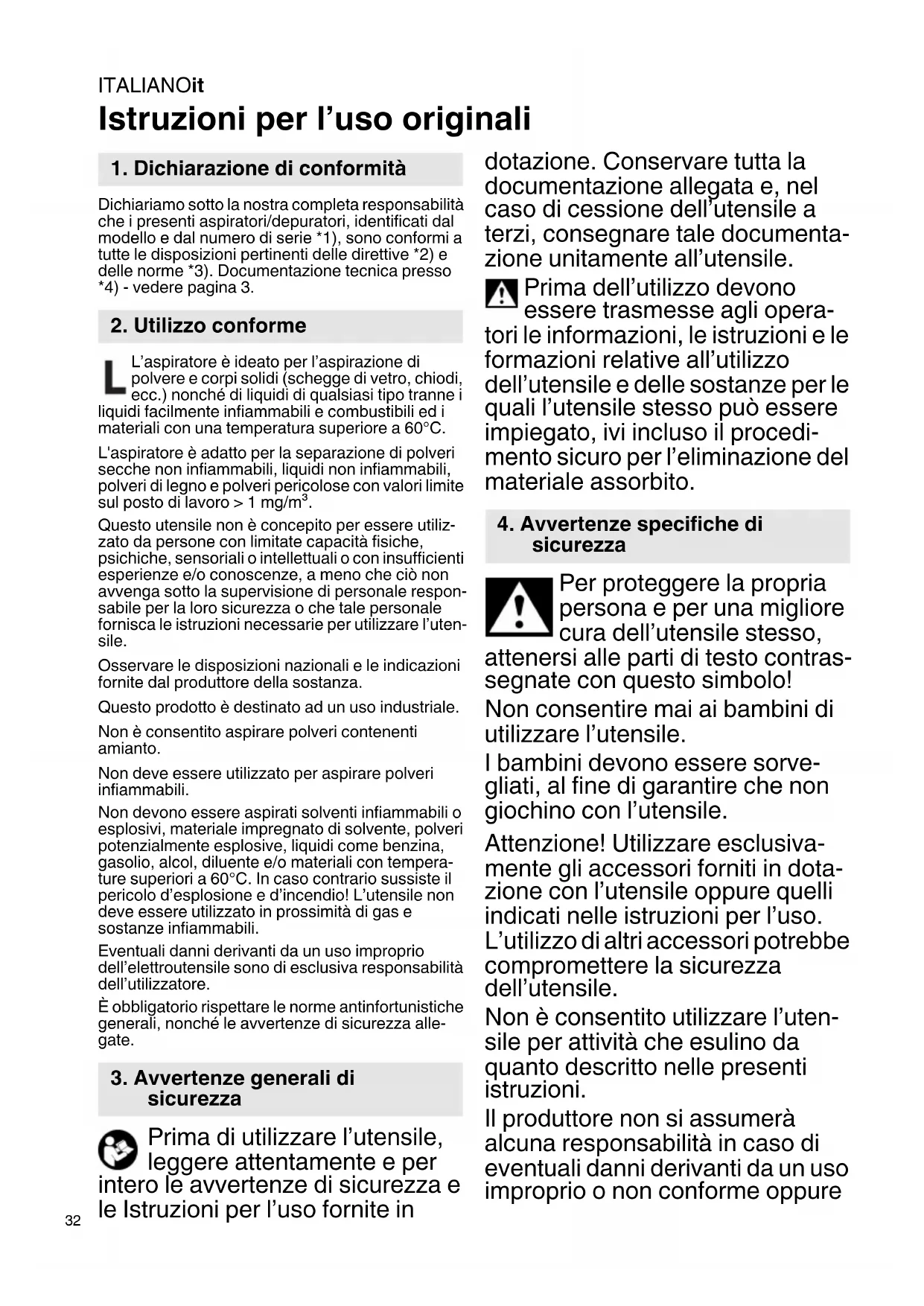

Istruzioni per l’uso originali

Dichiariamo sotto la nostra completa responsabilità

che i presenti aspiratori/depuratori, identificati dal

modello e dal numero di serie *1), sono conformi a

tutte le disposizioni pertinenti delle direttive *2) e

delle norme *3). Documentazione tecnica presso

*4) - vedere pagina 3.

L’aspiratore è ideato per l’aspirazione di

polvere e corpi solidi (schegge di vetro, chiodi,

ecc.) nonché di liquidi di qualsiasi tipo tranne i

liquidi facilmente infiammabili e combustibili ed i

materiali con una temperatura superiore a 60°C.

L'aspiratore è adatto per la separazione di polveri

secche non infiammabili, liquidi non infiammabili,

polveri di legno e polveri pericolose con valori limite

sul posto di lavoro > 1 mg/m³.

Questo utensile non è concepito per essere utiliz-

zato da persone con limitate capacità fisiche,

psichiche, sensoriali o intellettuali o con insufficienti

esperienze e/o conoscenze, a meno che ciò non

avvenga sotto la supervisione di personale respon-

sabile per la loro sicurezza o che tale personale

fornisca le istruzioni necessarie per utilizzare l’uten-

Osservare le disposizioni nazionali e le indicazioni

fornite dal produttore della sostanza.

Questo prodotto è destinato ad un uso industriale.

Non è consentito aspirare polveri contenenti

Non deve essere utilizzato per aspirare polveri

Non devono essere aspirati solventi infiammabili o

esplosivi, materiale impregnato di solvente, polveri

potenzialmente esplosive, liquidi come benzina,

gasolio, alcol, diluente e/o materiali con tempera-

ture superiori a 60°C. In caso contrario sussiste il

pericolo d’esplosione e d’incendio! L’utensile non

deve essere utilizzato in prossimità di gas e

sostanze infiammabili.

Eventuali danni derivanti da un uso improprio

dell’elettroutensile sono di esclusiva responsabilità

È obbligatorio rispettare le norme antinfortunistiche

generali, nonché le avvertenze di sicurezza alle-

Prima di utilizzare l’utensile,

leggere attentamente e per

intero le avvertenze di sicurezza e

le Istruzioni per l’uso fornite in

dotazione. Conservare tutta la

documentazione allegata e, nel

caso di cessione dell’utensile a

terzi, consegnare tale documenta-

zione unitamente all’utensile.

Prima dell’utilizzo devono

essere trasmesse agli opera-

tori le informazioni, le istruzioni e le

formazioni relative all’utilizzo

dell’utensile e delle sostanze per le

quali l’utensile stesso può essere

impiegato, ivi incluso il procedi-

mento sicuro per l’eliminazione del

materiale assorbito.

Per proteggere la propria

persona e per una migliore

cura dell’utensile stesso,

attenersi alle parti di testo contras-

segnate con questo simbolo!

Non consentire mai ai bambini di

utilizzare l’utensile.

I bambini devono essere sorve-

gliati, al fine di garantire che non

giochino con l’utensile.

Attenzione! Utilizzare esclusiva-

mente gli accessori forniti in dota-

zione con l’utensile oppure quelli

indicati nelle istruzioni per l’uso.

L’utilizzo di altri accessori potrebbe

compromettere la sicurezza

Non è consentito utilizzare l’uten-

sile per attività che esulino da

quanto descritto nelle presenti

Il produttore non si assumerà

alcuna responsabilità in caso di

eventuali danni derivanti da un uso

improprio o non conforme oppure

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

sicurezzaITALIANO it

da riparazioni non eseguite a

Qualora l’utensile non venisse

utilizzato, lasciare il tubo flessibile

collegato, in modo da evitare che

la polvere possa fuoriuscire inav-

Non mettere in funzione gli utensili,

- l’utensile presenta danni visibili

- la linea di collegamento alla rete

risulta difettosa oppure presenta

formazione di cricche e/o invec-

- si sospetta che sia presente un

difetto non visibile (in seguito ad

Non indirizzare gli ugelli, il tubo

flessibile o il tubo verso persone o

AVVERTENZA - In caso di

fuoriuscita di schiuma o acqua,

spegnere subito l’utensile. Svuo-

tare il contenitore e, se necessario,

il filtro pieghettato.

Non salire né sedersi mai sull’uten-

Posare sempre la linea di allaccia-

mento ed il tubo flessibile in modo

tale da escludere rischi di

Non tirare la linea di allacciamento

sopra spigoli vivi, non piegarla né

Qualora la linea di allacciamento

dell’utensile venisse danneggiata,

dovrà essere sostituita con una

linea di allacciamento speciale.

Vedere capitolo “Riparazione”.

Collegare esclusivamente ad una

presa con contatto di terra.

Non utilizzare cavi di prolunga

Non estrarre né inserire mai la

spina con le mani bagnate.

Non esercitar mai trazione dal

cavo, bensì solamente dalla spina.

AVVERTENZA - La presa

dell’utensile deve essere utilizzata

esclusivamente per gli scopi

prestabiliti nelle istruzioni per l’uso.

Non lasciare l’utensile incustodito.

In caso di interruzione prolungata

del lavoro scollegare la spina.

Bloccare l’utensile affinché non

possa essere inavvertitamente

L’aspiratore non deve essere utiliz-

zato o custodito all’aperto in condi-

ATTENZIONE - Il presente uten-

sile può essere conservato esclu-

sivamente in interni.

Acidi, acetone e solventi possono

intaccare parti dell’utensile.

Prima di ogni manutenzione,

della pulizia dell’utensile e

dopo ogni utilizzo, spegnere l’uten-

sile ed estrarre la spina. Bloccare

l’utensile affinché non possa

essere inavvertitamente messo in

Dispositivi a getto di vapore e puli-

trici ad alta pressione non devono

essere utilizzati per la pulizia

L’interno del coperchio deve

essere sempre mantenuto

Contagio causato da una pulizia

non eseguita per lungo tempo, in

particolar modo in caso di utilizzo

per lavorazione di generi alimen-

tari: pulire e disinfettare sempre

l’utensile immediatamente dopo

Non aprire l’utensile all’aperto in

caso di pioggia o temporale.

Non utilizzare l’utensile all’aperto

in presenza di basse temperature.

L’utensile non deve essere messo

in funzione in ambienti soggetti a

rischio d’esplosione.

Mantenere l’aspiratore in posi-

Deve essere presente un suffi-

ciente ricambio d’aria L nel locale,

qualora l’aria di scarico ritorni nel

locale stesso. Attenersi alle norma-

tive nazionali in materia.

Attenzione! Questo utensile

contiene polveri nocive per la

salute. Interventi di svuotamento e

manutenzione, ivi inclusa l’elimina-

zione dei recipienti per la raccolta

della polvere, devono essere

eseguiti solamente da personale

tecnico che indossi i previsti dispo-

sitivi di protezione.

Avvertenza per pericolo gene-

Attenzione! Non utilizzare

l’utensile senza aver prima

letto le istruzioni per l’uso!

AVVERTENZA - Il personale di

servizio deve essere adeguata-

mente istruito all’uso di questo

aspiratore e delle sostanze per le

quali lo stesso può essere impie-

Targhetta di avvertenza per uten-

sili appartenenti alla classe di

l’utensile è idoneo per l’aspirazione

di sostanze lievemente nocive per

la salute. L’utensile non è idoneo

per la riduzione della polvere di

legno nell’aria inalata.

Le polveri di materiali come vernici

contenenti piombo, alcuni tipi di

legno, minerali e metalli possono

essere nocive per la salute. Il

contatto oppure l’inalazione delle

polveri possono causare reazioni

allergiche e/o patologie delle vie

respiratorie all’utilizzatore oppure

alle persone che si trovano nelle

Determinate polveri come polvere

di legno di faggio o di quercia sono

considerate cancerogene, in

particolare in combinazione con

additivi per il trattamento del

legname (cromato, sostanze

preservanti del legno).

4 Tasto per la pulizia del filtro "PressClean" (PC)

5 Apertura di soffiaggio

7 Apertura di aspirazione

9 Sacchetto filtro in tessuto non tessuto *

10 Sacchetto filtro in PE *

11 Filtro pieghettato

12 Cestello di sostegno del filtro

* a seconda della dotazione / non compresa nella

Prima della messa in funzione, verificare

che la tensione e la frequenza di alimenta-

zione elettrica disponibili corrispondano ai dati

elettrici riportati sulla targhetta di identifica-

Applicare l’elemento di collegamento dell’impugna-

tura o il manicotto sul tubo flessibile di aspirazione

(vedere figura A, pagina 2).

5. Panoramica generale

6. Messa in funzioneITALIANO it

Predisporre il tubo di aspirazione per lo stoccaggio

in deposito come rappresentato in figura (vedere

figura C, pagina 2).

6.1 Montaggio del sacchetto filtro in tessuto

Nei seguenti casi si consiglia l'utilizzo di sacchetti

filtranti in tessuto non tessuto:

- Applicazioni in cui si formano piccole quantità di

polveri sottili (ad es. prelevigatura e levigatura di

rivestimenti di colore e di vernice, aspirazione

durante brevi perforazioni di diametro ridotto <

- Utilizzo di macchine, come ad es. frese verticali,

piallatrici, levigatrici piccole ecc.

Se si utilizza un sacchetto filtrante di carta/

microfibra, la pulizia tramite filtro non funziona.

Spegnere l’utensile. Scollegare la spina. Bloccare

l’utensile affinché non possa essere inavvertita-

mente messo in funzione. Aprire le chiusure a

scatto (6). Rimuovere la parte superiore (3) dal

Vedere figura B, pagina 2. Afferrare il nuovo

sacchetto filtro dalla flangia e spingere con la

membrana in gomma sul bocchettone di aspira-

zione. Accertarsi che la membrana di gomma

venga spinta oltre la sezione con il rigonfiamento.

Collocare nuovamente la parte superiore sul conte-

nitore, chiudere il dispositivo di arresto.

6.2 Inserimento sacchetto filtro in PE (10)

Nei seguenti casi si consiglia l'utilizzo di sacchetti di

- Applicazioni in cui si formano grandi quantità di

polveri sottili (ad es. fresatura di superfici di

intonaco, prelevigatura e levigatura di massetti

- Utilizzo di macchine, come ad es. frese per

risanamenti, levigatrici per risanamenti, levigatrici

a secco, scanalatori per muri ecc.

Se si utilizza un sacchetto di smaltimento in PE, la

pulizia tramite filtro deve essere avviata in base ai

materiali (vedi raccomandazione) (funzione AR /

Spegnere l’utensile. Scollegare la spina. Bloccare

l’utensile affinché non possa essere inavvertita-

mente messo in funzione. Aprire le chiusure a

scatto (6). Rimuovere la parte superiore (3) dal

Vedere figura B, pagina 2. Afferrare il nuovo

sacchetto filtro dalla flangia e spingere con la

membrana in gomma sul bocchettone di aspira-

zione. Accertarsi che la membrana di gomma

venga spinta oltre la sezione con il rigonfiamento.

Distendere il sacchetto filtro in PE (10) in modo

uniforme sul fondo del contenitore. Disporre i bordi

del sacchetto filtro in PE lungo il bordo del conteni-

tore in modo tale che il sacchetto filtro in PE venga

bloccato su tutto il perimetro dalla parte superiore

(3) che viene inserita.

Collocare nuovamente la parte superiore sul conte-

nitore, chiudere il dispositivo di arresto.

7.1 Attivazione/disattivazione, sistema auto-

Selezionare la modalità di funzionamento mediante

0 = aspiratore spento

I = aspiratore acceso (modalità manuale)

= accensione/spegnimento automatico:

L’aspiratore viene inserito/disinserito da un

elettroutensile collegato alla presa di

Vedere figura E, pagina 2. Per la pulizia del filtro

pieghettato (11) mediante forte getto d’aria: azio-

nare il tasto (4) nelle pause di lavorazione (premere

3 volte) e, al contempo, tenere chiusa l’apertura di

aspirazione (presente sul tubo flessibile di aspira-

zione o sul contenitore).

7.3 Funzione di soffiaggio integrata

Per soffiaggio, asciugatura e convogliamento

dell’aria di scarico. A questo scopo inserire un tubo

flessibile adatto (fornito in dotazione) nell’apertura

Non convogliare l’aria soffiata senza controllo

in spazi stretti. Utilizzare a tal scopo un tubo

flessibile pulito. La polvere può risultare nociva per

La presa (2) è prevista esclusivamente per il

collegamento di un elettroutensile.

L’assorbimento di corrente massimo

ammesso (somma dell’aspiratore e dell’elet-

troutensile collegato) non deve superare il valore

Se l’interruttore (1) si trova in posizione " ",

l’aspiratore viene acceso/spento mediante un elet-

troutensile collegato alla presa (2).

8.1 Aspirazione a secco

Solo con filtro asciutto, aspirare l’utensile e gli

accessori. Se bagnata, la polvere può rimanervi

appiccicata e formare incrostazioni.

Utilizzare il sacchetto filtro in tessuto non tessuto (9)

oppure il sacchetto filtro in PE (10) sempre in

combinazione con il filtro pieghettato (11).

8.2 Aspirazione a umido

Non impiegare mai l’utensile senza aver prima

inserito il filtro pieghettato (11). L’utensile può

essere distrutto. Inoltre, può fuoriuscire dell’acqua.

È possibile utilizzare sacchetti filtro in tessuto non

tessuto (9) o sacchetti filtro in PE (10). Il filtro

pieghettato (11) è adatto per l’aspirazione a umido.

8. UtilizzoITALIANOit

Prima dell’aspirazione a umido rimuovere il mate-

riale asciutto aspirato. In questo modo si eviteranno

un notevole accumulo di sporco ed incrostazioni.

L’utensile dispone di un sistema a galleggiante, che

disattiva il flusso dell’aria attraverso l’utensile

stesso qualora venga raggiunto il livello di liquido

massimo. Quando ciò avviene, sarà possibile udire

una chiara variazione del rumore prodotto dal

motore. Spegnere quindi l’utensile. Successiva-

mente estrarre la spina dalla presa. Aspirare i liquidi

solamente quando il galleggiante è funzionale

(vedere capitolo 10. Manutenzione).

Dopo lo spegnimento è possibile che un po’

d’acqua rifluisca dal tubo flessibile.

Prima dello svuotamento rimuovere innanzitutto il

tubo flessibile d’aspirazione dal liquido.

Per le successive operazioni di aspirazioni a secco

impiegare filtri asciutti. In caso di frequente alter-

nanza tra aspirazione a secco ed a umido si racco-

manda di utilizzare un secondo filtro (sostitutivo).

Lasciare asciugare il filtro, il contenitore e gli acces-

sori, di modo che la polvere non si attacchi alle parti

Lasciare il tubo flessibile sull’utensile, per impedire

fuoriuscite accidentali di polvere.

Con l’ausilio del supporto di trasporto, fissare

all’utensile il tubo flessibile di aspirazione oppure la

linea di collegamento alla rete.

La parte superiore (3) deve essere sicuramente

collegata con il contenitore (8) - controllare che le

chiusure a scatto (6) siano chiuse.

9.1 Avvertenze generali per la pulizia

Pulire il contenitore e gli accessori con acqua. Pulire

la parte superiore (3) con un panno umido.

Attenzione! Questo utensile contiene polveri nocive

per la salute. Interventi di svuotamento e manuten-

zione, ivi inclusa l’eliminazione dei recipienti per la

raccolta della polvere, devono essere eseguiti sola-

mente da personale tecnico che indossi i previsti

dispositivi di protezione.

Svuotamento del contenitore

Utilizzo consentito esclusivamente

con valori limite di esposizione professionale >

- Scollegare la spina. Bloccare l’utensile affinché

non possa essere inavvertitamente messo in

- Aprire le chiusure a scatto (6). Rimuovere la parte

superiore (3) dal contenitore (8).

- Svuotare, rovesciandolo, il contenitore.

Smaltimento del sacchetto filtro in tessuto non

- Scollegare la spina. Bloccare l’utensile affinché

non possa essere inavvertitamente messo in

- Indossare la mascherina antipolvere.

- Aprire le chiusure a scatto (6). Rimuovere la parte

superiore (3) dal contenitore (8).

- Tirando indietro, estrarre con cautela il sacchetto

filtro in tessuto non tessuto (9) dall’apertura di

- Smaltire il materiale aspirato in conformità alle

normative di legge vigenti.

i sacchetti filtro in PE

- Inserire la spina di alimentazione.

- Inserire l’aspiratore ed eseguire la pulizia del filtro:

azionare il tasto (4) ("PressClean", vedere capi-

- Spegnere l’aspiratore: commutare l’interruttore

(1) in posizione “0”.

- Indossare la mascherina antipolvere.

- Aprire le chiusure a scatto (6). Rimuovere la parte

superiore (3) dal contenitore (8). Prima di rimuo-

vere la parte superiore, commutare l’interruttore

(1) in posizione “I”, affinché venga aspirata even-

tuale polvere fuoriuscita.

- Tirando indietro, estrarre con cautela il sacchetto

filtro in PE (10) dall’apertura di aspirazione (7).

- Smaltire il materiale aspirato in conformità alle

normative di legge vigenti.

10.1 Avvertenze generali

Prima di ogni manutenzione, spegnere l’uten-

sile ed estrarre la spina. Bloccare l’utensile

affinché non possa essere inavvertitamente messo

Pulire l’utensile (vedere capitolo 9.).

Per la manutenzione eseguita dall’utilizzatore l’aspi-

ratore deve essere smontato, pulito e mantenuto

nella misura in cui ciò sia possibile, senza però

causare in tal modo un pericolo per il personale

addetto alla manutenzione e ad altre persone.

Misure preventive adeguate comprendono: pulizia

prima dello smontaggio, attuazione di prevenzione

per la ventilazione forzata localmente filtrata

laddove l’aspiratore venga smontato, pulizia

dell’area di manutenzione e dispositivi di protezione

individuali adeguati.

10.2 Riduzione della potenza di aspirazione

In caso di riduzione della potenza di aspirazione

mettere in atto i seguenti provvedimenti:

1. pulizia del filtro pieghettato (11): azionare il tasto

(4) ("PressClean", vedere capitolo 7.2);

2. svuotare il contenitore oppure sostituire il

sacchetto filtro in tessuto non tessuto (9) e/o il

sacchetto filtro in PE (10);

3. il filtro pieghettato (11) deve essere sostituito

oppure scosso, spazzolato o rimosso, risciac-

quato sotto l’acqua corrente, lasciato asciugare

e rimontato (vedere capitolo 10.3).

10.3 Sostituzione del filtro pieghettato (11)

- Pulire il filtro pieghettato (11) ancora una volta

prima di procedere con la sostituzione: azionare il

tasto (4) ("PressClean", vedere capitolo 7.2).

10. ManutenzioneITALIANO it

- Scollegare la spina. Bloccare l’utensile affinché

non possa essere inavvertitamente messo in

- Aprire le chiusure a scatto (6). Rimuovere la parte

superiore (3) dal contenitore (8).

Vedere figura D, pagina 2. Ruotare il cestello di

sostegno del filtro (12) in senso antiorario (innesto a

baionetta) e quindi estrarlo. Rimuovere il filtro

Chiudere immediatamente il filtro pieghettato usato

in un sacchetto in plastica a tenuta di polvere ed

eseguirne lo smaltimento in conformità alle disposi-

Introdurre un nuovo filtro pieghettato spingendolo

fino a battuta; accertarsi che sia saldamente inse-

rito e che la sua sede sia pulita. Inserire il cestello di

sostegno del filtro (12) e ruotarlo in senso orario

(innesto a baionetta); fissare quindi il filtro pieghet-

10.4 Sensore dell’acqua

ATTENZIONE - Pulire regolarmente il galleg-

giante mobile installato nel cestello di

supporto filtro (12) e verificare che non presenti

tracce di danneggiamento.

10.5 Controllo tecnico

Deve essere eseguito dal produttore, o perlomeno

da una persona da lui incaricata, con frequenza

almeno annuale, un controllo tecnico inerente alla

polvere, ad esempio il controllo di eventuali danni

del filtro, l’ermeticità dell’utensile ed il funziona-

mento del dispositivo di controllo.

Per la manutenzione eseguita dall’utilizzatore l’aspi-

ratore deve essere smontato, pulito e mantenuto

nella misura in cui ciò sia possibile, senza però

causare in tal modo un pericolo per il personale

addetto alla manutenzione e ad altre persone.

Misure preventive adeguate comprendono: pulizia

prima dello smontaggio, attuazione di prevenzione

per la ventilazione forzata localmente filtrata

laddove l’aspiratore venga smontato, pulizia

dell’area di manutenzione e dispositivi di protezione

individuali adeguati.

Durante l’esecuzione di lavori di manutenzione e

riparazione, devono essere smaltiti tutti gli oggetti

sporchi che non possono essere puliti in modo

soddisfacente. Questi oggetti devono essere smal-

titi in sacchetti non trasparenti in conformità con le

normative di legge vigenti in relazione allo smalti-

mento rifiuti di questo tipo.

Riduzione della potenza di aspirazione:

attenersi alle avvertenze riportate nel capitolo

• Filtro pieghettato (11) imbrattato? - Pulire.

• Sacchetto filtro in tessuto non tessuto (9) pieno?

• Sacchetto filtro in PE (10) pieno? - Sostituire.

• Contenitore (8) pieno? - Svuotare.

• Ugelli, tubi o tubi flessibili occlusi ?- Pulire.

L’utensile non entra in funzione:

• Connettore inserito nella presa?

• Rete in assenza di tensione?

• La copertura dell’utensile è chiusa corretta-

• Il sensore dell’acqua è disattivato? - Svuotare il

contenitore; spegnere e riaccendere.

• Interruttore (1) in posizione " "? - Commutare

su “I”. Vedere capitolo 7.1.

• L’aspiratore non viene attivato/disattivato da un

elettroutensile, sebbene l’interruttore (1) si trovi in

posizione " ". - Collegare l’elettroutensile alla

Non attuare alcun intervento sull’utensile.

Rivolgersi ad una officina autorizzata

oppure al Servizio Assistenza Clienti Metabo

(vedere capitolo 13. Riparazioni)

Utilizzare esclusivamente accessori originali

In caso di necessità, rivolgersi al proprio rivenditore

per l’acquisto di accessori.

A Sacchetto filtro in tessuto non tessuto

B Sacchetto filtro in PE

C Filtro pieghettato

D Tubo flessibile di aspirazione

E Ugello di aspirazione

F Ugello per pavimenti (esecuzione in metallo)

H Spazzola universale

I Spazzola imbottita

L Set ugelli da pavimento (con impiego per pavi-

mento ed impiego per l’aspirazione a umido)

Le eventuali riparazioni degli utensili devono essere

fatte esclusivamente da elettricisti specializzati!

Utilizzare esclusivamente ricambi originali Metabo.

In caso di elettroutensili Metabo che necessitino di

riparazioni, rivolgersi al proprio rappresentante

Metabo di zona. Per gli indirizzi, consultare il sito

Gli elenchi delle parti di ricambio possono essere

scaricati dal sito www.metabo.com.

Gli imballaggi usati da Metabo sono riciclabili al

11. Eliminazione dei guasti

Gli utensili e gli accessori non più utilizzabili conten-

gono grandi quantità di materie prime e plastiche

che possono comunque essere riciclate.

Questo manuale è stampato su carta candeggiata,

Solo per i Paesi UE: non smaltire gli utensili

con i rifiuti domestici! Secondo la Direttiva

europea 2002/96/CE sugli apparecchi elet-

trici ed elettronici usati e l’applicazione della Diret-

tiva stessa nel diritto nazionale, gli utensili usati

devono essere smaltiti separatamente e sottoposti

ad un sistema di riciclaggio eco-compatibile.

Spiegazioni relative ai dati riportati a pagina 2.

Con riserva di modifiche ai fini del miglioramento

F =frequenza di rete

I =assorbimento di corrente

N =cavo di allacciamento alla rete

=assorbimento di potenza nominale

V =volume contenitore max.

m =peso (senza cavo di rete)

Livello sonoro classe A tipico:

=livello di pressione acustica

=livello di potenza sonora

Durante il lavoro è possibile che venga superato il

livello di rumorosità di 80 dB(A).

Indossare le protezioni acustiche.

Valori rilevati secondo EN 60704.

~ Corrente alternata

I dati tecnici riportati sono soggetti a tolleranze (in

funzione dei rispettivi standard validi).

15. Dati tecniciESPAÑOL es

Advarsel – generell fare!
