HASZNÁLATI ÚTMUTATÓ TD 302 CATA

Főzőlap használati utasítás és karbantartási útmutatások

CN

电磁灶的使用说明及保养

cataC

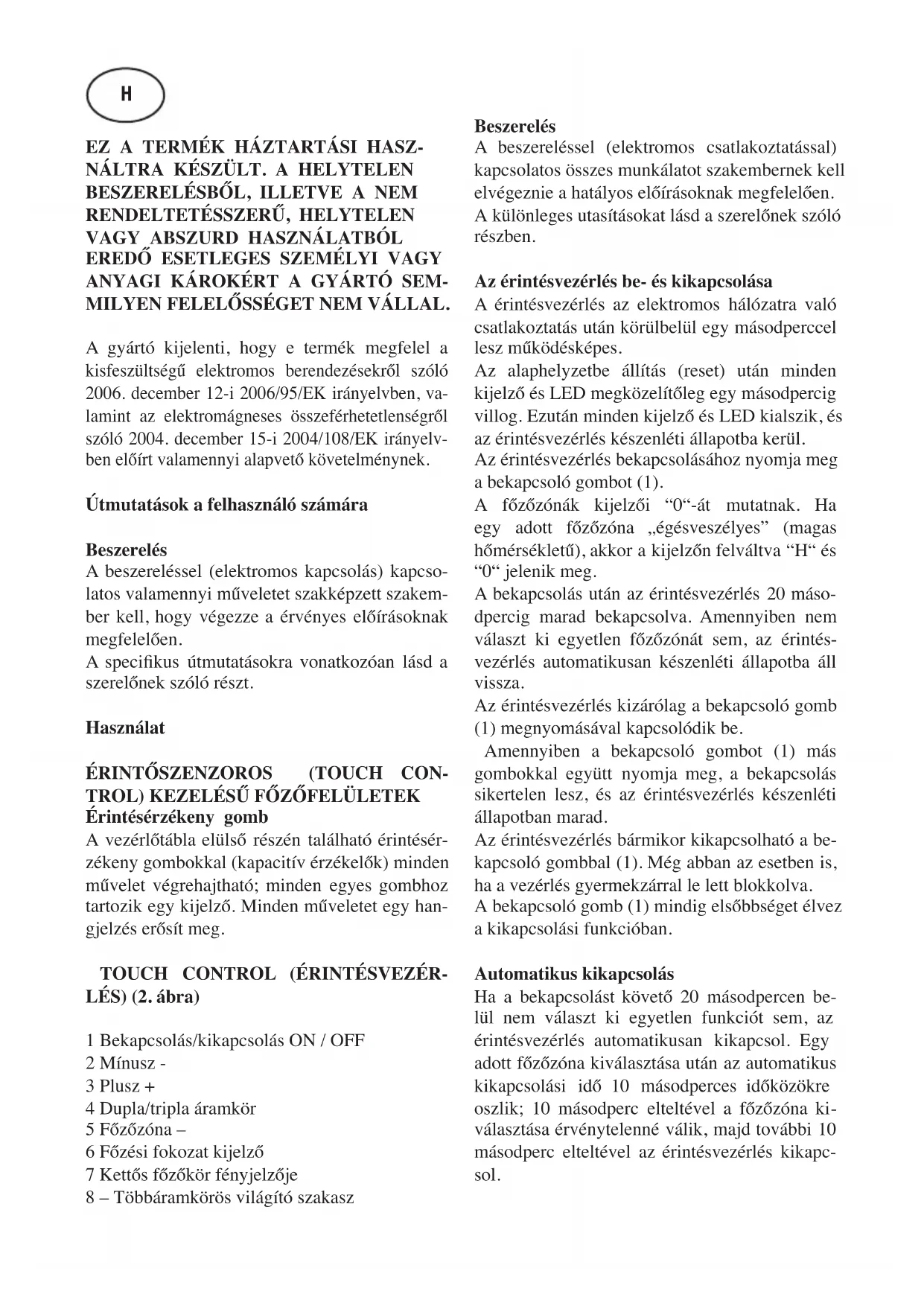

A gyártó kijelenti, hogy e termék megfelel a kisfeszültségű elektromos berendezésekről szóló 2006. december 12-i 2006/95/EK irányelvben, valamint az elektromágneses összeférhetetlenségről szóló 2004. december 15-i 2004/108/EK irányelvben előírt valamennyi alapvető követelménynek.

Útmutatások a felhasználó számára

Beszerelés

A beszereléssel (elektromos kapcsolás) kapcsolatos valamennyi műveletet szakképzett szakember kell, hogy végezze a érvényes előírásoknak megfelelően.

A specifikus útmutatásokra vonatkozóan lásd a szerelőnek szóló részt.

Használat

ÉRINTŐSZENZOROS (TOUCH CONTROL) KEZELÉSŰ FÓZŐFELÜLETEK Érintésérzékeny gomb

A vezérlőtábla elülső részén található érintésérzékeny gombokkal (kapacitív érzékelők) minden művelet végrehajtható; minden egyes gombhoz tartozik egy kijelző. Minden műveletet egy hangjelzés erősít meg.

TOUCH CONTROL (ÉRINTÉSVEZÉR- LÉS) (2. ábra)

1 Bekapcsolás/kikapcsolás ON / OFF
2 Mínusz -
3 Plusz +
4 Dupla/tripla áramkör
5 Főzőzóna –
6 Főzési fokozat kijelző
7 Kettős főzőkör fényjelzője
8 – Többáramkörös világító szakasz

Beszerelés

A beszereléssel (elektromos csatlakoztatással) kapcsolatos összes munkálatot szakembernek kell elvégeznie a hatályos előírásoknak megfelelően.

A különleges utasításokat lásd a szerelőnek szóló részben.

Az érintésvezérlés be- és kikapcsolása

A érintésvezérlés az elektromos hálózatra való csatlakoztatás után körülbelül egy másodperccel lesz működésképes.

Az alaphelyzetbe állítás (reset) után minden kijelző és LED megközelítőleg egy másodpercig villog. Ezután minden kijelző és LED kialszik, és az érintésvezérlés készenléti állapotba kerül.

Az érintésvezérlés bekapcsolásához nyomja meg a bekapcsoló gombot (1).

A főzőzónák kijelzői “0”-át mutatnak. Ha egy adott főzőzóna „égésveszélyes” (magas hőmérsékletű), akkor a kijelzőn felváltva “H” és “0” jelenik meg.

A bekapcsolás után az érintésvezérlés 20 másodpercig marad bekapcsolva. Amennyiben nem választ ki egyetlen főzőzónát sem, az érintésvezérlés automatikusan készenléti állapotba áll vissza.

Az érintésvezérlés kizárólag a bekapcsoló gomb (1) megnyomásával kapcsolódik be.

Amennyiben a bekapcsoló gombot (1) más gombokkal együtt nyomja meg, a bekapcsolás sikertelen lesz, és az érintésvezérlés készenléti állapotban marad.

Az érintésvezérlés bármikor kikapcsolható a bekapcsoló gombbal (1). Még abban az esetben is, ha a vezérlés gyermekzárral le lett blokkolva.

A bekapcsoló gomb (1) mindig elsőbbséget élvez a kikapcsolási funkcióban.

Automatikus kikapcsolás

Ha a bekapcsolást követő 20 másodpercen belül nem választ ki egyetlen funkciót sem, az érintésvezérlés automatikusan kikapcsol. Egy adott főzőzóna kiválasztása után az automatikus kikapcsolási idő 10 másodperces időközökre oszlik; 10 másodperc elteltével a főzőzóna kiválasztása érvénytelenné válik, majd további 10 másodperc elteltével az érintésvezérlés kikapcsol.

Egy adott főzőzóna be- és kikapcsolása

Ha az érintésvezérlés be van kapcsolva, az adott főzőzónát a hozzá tartozó gomb (5) megnyomásával választhatja ki.

A kiválasztott főzőzóna kijelzője (6) fényesebbé válik, miközben a többi kijelző elhalványodik. Ha a főzőzóna „égésveszélyes”, akkor a “H” és “0” jelzések felváltva jelennek meg.

A PLUSZ (3) illetve MINUSZ (2) gomb megn- yomásával kiválaszthat egy adott főzési fokozatot, majd a főzőzóna melegíteni kezd.

A főzőzóna kiválasztása után, a PLUSZ (3) gomb megnyomásával kiválaszthatja a főzési fokozatot; ez az 1-es szintről indulva 0,4 másodpercenként egy-egy egységgel növelhető. A 9-es szint elérése után a főzési fokozat tovább nem növelhető. Ha a főzési fokozatot a MÍNUSZ (2) gombbal választotta ki, a kiindulási szint a 9-es (maximális szint). A gombot benyomva tartva a főzési fokozat 0,4 másodpercenként egy-egy egységgel csökken. A 0 szint elérése után a főzési fokozat nem csökkenthető tovább. A beállított főzési fokozatot csak a PLUSZ (2), illetve MÍNUSZ (3) gombok újbóli megnyomásával lehet módosítani.

Egy adott főzőzóna kikapcsolása

A kikapcsolandó főzőzónát a hozzá tartozó (5) gombbal tudja kiválasztani. A kiválasztott főzőzóna kijelzője (6) fényesebb lesz, miközben a többi kijelző elhalványodik. A PLUSZ (3), illetve MÍNUSZ (2) gombok egyidejű megnyomásával az adott főzőzóna főzési fokozata 0-ra áll. Választhatja azt a megoldást is, hogy a főzési fokozatot a MÍNUSZ (2) gombbal csökkenteni le a 0-ra.

Ha egy adott főzőzóna „égésveszélyes”, akkor a kijelzőn felváltva “H” és “0” jelzés jelenik meg.

Az összes főzőzóna kikapcsolása

A bekapcsoló gomb (1) megnyomásával az összes főzőzóna bármikor azonnal kikapcsolható. Készenléti üzemmódban egy “H” jelenik meg az összes „égésveszélyes” főzőzóna kijelzőjén. Az összes többi kijelző kikapcsol.

Főzési fokozat

A főzőzónák 9 főzési fokozattal rendelkeznek, amelyek “1”-től “9”-ig terjedő számjelzés-sel jelennek meg a hét szegmensből álló LED kijelzőkön (6).

Maradékhő kijelző

Jelzi a felhasználónak, hogy az üvegkerámia hőmérséklete veszélyes a főzőzóna területével való érintkezés esetén. A hőmérséklet egy matematikai modell szerint kerül meghatározásra, és maradékhő esetén az adott hét szegmensű kijelzőn egy “H” jelzi.

A melegítés és a hűtés az alábbiak alapján kerül kiszámításra:

·A kiválasztott főzési fokozat (“0” és “9” között)

- A bekapcsolási időtartam.

A főzőzóna kikapcsolása után az adott zóna kijelzője “H” jelzést mutat, amíg a felület hőmérséklete a matematikai modell szerinti kritikus szint (≤ 60°C) alá nem csökken.

Automatikus kikapcsolási funkció (működési idő korlátozása)

Ha a főzési fokozattal kapcsolatban semmilyen műveletre nem kerül sor, az egyes főzőzónák az előzőleg meghatározott maximális időtartam elteltével kikapcsolnak.

A főzőzónán (a PLUSZ (3) illetve MÍNUSZ (2) vagy kettős főzőkör gombokkal) végzett bármely művelet újra indítja az adott főzőzóna maximális főzési idejét, visszaállítva azt az eredeti értékre.

Védelem véletlenszerű bekapcsolás esetén

- Amennyiben az elektronikus vezérlés egy gomb folyamatos lenyomását észleli kb. 10 másodpercig, automatikusan kikapcsol. A vezérlés egy 10 másodpercig tartó hangjelzéssel figyelmezteti a felhasználót arra, hogy az érzékelők egy tárgy jelenlétét észlelték. A kijelzőkön az “E R 0 3” hibakód jelenik meg. Ha a főzőzóna ”égésveszélyes”, a kijelzőn a hibajelzéssel felváltva egy “H” jelenik meg.

- Amennyiben az érintésvezérlés bekapcsolását követő 20 másodpercen belül egyik főzőzónát sem kapcsolja be, a vezérlés visszaáll a készenléti állapotba.

Mialatt a vezérlés bekapcsolt állapotba van, az ON/OFF gombnak elsőbbsége van az összes többi gombbal szemben annak biztosítása érdekében, hogy a vezérlés bármikor, még a gombok többszöri vagy folyamatos megnyomása esetén is kikapcsolható legyen.

·Készenléti állapotban a gombok folyamatos

lenyomása hatástalan. Az újbóli bekapcsolásához az elektronikus vezérlésnek minden esetben előzőleg érzékelnie kell, hogy egyetlen gomb sincs benyomva.

A gombok blokkolása (gyermekzár)

• Gyermekzár:

A gombok blokkolása:

A gyermekzár biztonsági funkció bekapcsolásához az érintőgombok bekapcsolását követően nyomja meg 3 másodpercig a bal hátsó főzőterületet-kiválasztó gombot a MÍNUSZ (2) gombbal együtt, majd nyomja meg egyedül a bal hátsó főzőterületet-kiválasztó gombot. Valamennyi kijelzőn megjelenik egy “L”, ami a blokkolást (LOCKED) jelzi (véletlenszerű bekapcsolást gátló, gyermekvédelmi biztonsági berendezés). Ha a főzőzóna”égésveszélyes”, az “L” és a “H” jelzések felváltva jelennek meg.

Ezt a műveletet 10 másodpercen belül kell elvégezni; a jelzett gombokon kívül semmilyen más gombot nem szabad megnyomni. Ellenkező esetben a műveletsor megszakad és a főzőlap blokkolása nem történik meg.

Az elektronikus vezérlés mindaddig blokkolva marad, amíg a felhasználó fel nem oldja a blokkolást, még akkor is, ha a főzőlap közben ki-, majd újra be lett kapcsolva. A gombok blokkolását még az érintésvezérlés újraindítása (feszültsége-sés után) sem szakítja meg.

A gombok blokkolásának megszűntetése:

Az érintésvezérlés bekapcsolása után a gyerme- kzár kikapcsolható. 3 másodpercig egyidejűleg tartsa lenyomva az adott főzőzóna bal hátsó gombját és a MÍNUSZ (2) gombot, majd ezt követően csak a MÍNUSZ (2) gombot. Ha valamennyi műveletet a leírt sorrendben a rákövetkező 10 másodpercen belül hajtja végre, akkor a gombok blokkolása megszűnik és a kezelőlap kikapcsol. Ellenkező esetben a műveletsor befejezetlennek minősül, az érintésvezérlés blokkolva marad, és 20 másodperc elteltével kikapcsol.

Az érintésvezérlés ON/OFF gombbal történő újbóli bekapcsolása esetén valamennyi kijelző "0"-t mutat, a tizedes pontok villognak, a kezelőlap pedig készen áll a főzésre. Ha egy adott főzőzóna"égésveszélyes", az "L" és a "H" jelzések felváltva jelennek meg.

Többáramkörös szabályozás

Dupla- vagy triplaáramkör nélküli főzőlapok – lásd 2A. ábra

Dupla zónás főzőlap. (2B. ábra)

. A kettős főzőkörrel rendelkező főzőzóna működésbe hozása esetén mindkét főzőkör egyszerre bekapcsol. A külső főzőkör bekapcsolását a főzőzóna kijelzőjének jobb alsó sarkában található jelzőfény (7) muta- tja. Ha csak a belső főzőkört kívánja bekapcsol- ni, a külső főzőkört a kettős főzőkör gombjával (4) tudja kikapcsolni. A kettős főzőkör gombjá- nak (4) újbóli megnyomásával a külső főzőkör és az azt jelző fényjelzés (7) ismét bekapcsol.

Tripla zónás főzőlap. (2C. ábra) / Dupla és tripla zónás főzőlap. (2D. ábra)

A dupla vagy tripla főzőterület bekapcsolásakor a 3 áramkör egyszerre bekapcsol. Az egyes áramkörök a 4-es gombbal kapcsolható be, a bekapcsolás állapotát pedig világító szakasz (8) jelöli.

Hangjelzés (berregő)

Használat közben az alábbi műveleteket berregő hang kíséri:

- A gombok szabályos megnyomását egy rövid hang jelzi.

• A gombok 10 másodpercet meghaladó folyamatos nyomását egy hosszú szaggatott hang jelzi.

Óvintézkedések (3. ábra)

- A főzőfelületeken lapos fenekű, és a szitanyomással megadott átmérővel azonos vagy annál egy kicsit nagyobb átmérőjű edények használata javasolt.

- Igyekezzen megakadályozni, hogy az étel kifusson! Ehhez a teljes forrás elérésekor illetve amint a folyadék kellően meleg, csökkentse a teljesítményt!

- Ne hagyja bekapcsolva a főzőfelületeket edény nélkül vagy üres edénnyel!

- Ha a főzőlap felülete elreped, azonnal húzza ki a készüléket a hálózatból az áramütés kockázatának elkerülése érdekében.

- A főzőlap tisztítására nem szabad semmiféle gőzzel működő tisztító berendezést használni.

- A készüléket ne használják olyan személyek

(gyermekeket is beleértve) akiknek a fizikai, szenzoriális illetve mentális képessége csökkent, vagy nem rendelkeznek megfelelő tapasztalattal illetve ismeretekkel, ha csak nem felügyelet mellett teszik azt, vagy a készülék

használatára vonatkozóan felelősségteljes személytől megfelelő útbaigazítást kaptak!

- Ügyeljen arra, hogy gyermekek ne játsszanak a készülékkel!

Karbantartás (4. ábra)

Az esetleges alufólia-darabokat, kifutott vagy lecseppent ételt, kifröccsent zsiradékot, cukrot vagy magas cukortartalmú ételeket azonnal el kell távolítani a megfelelő kaparóval a főzőzónáról, hogy annak esetleges

sérülését elkerüljük. Ezt követően megfelelő tisztítószerrel és konyhai törlőpapírral kell megtisztítani, majd vízzel lemosni és tiszta kendővel szárazra törölni. Semmiképpen ne használjon dörzsölő szivacsokat, és kerülje az agresszív vegyszerek illetve folttisztítók használatát.

Útmutatások a szerelő számára

Beszerelés

A jelen szerelési utasítás a szelőnek szól, és útmutatást nyújt a érvényes rendelkezéseknek és szabványoknak megfelelő beszereléshez, beállításhoz és karbantartáshoz. A beavatkozásokhoz mindig ki kell húzni a hálózatból a készüléket.

Elhelyezés (5. ábra)

1 Előlnézet

2 Oldalnézet

A készülék egy az ábrán látható munkalapba való beépítésre készült. A terület teljes kerületén használja az erre szolgáló szigetelőt szalagot.

Amennyiben a készülék beszerelése esetén a készülék alsó részéhez hozzá lehet fénni, attól az ábrán feltüntetett távolságra védőpanelt (fa vagy hasonló anyagból) kell felszerelni.

Elektromos csatlakoztatás

Mielőtt elvégezné az elektromos csatlakoztatást, ellenőrizze

hogy:

- a hálózati kialakítás jellemzői megfeleljenek a főzőlap alján elhelyezett lapon feltüntetett jellemzőknek;

- hogy a hálózati kialakításnak legyen egy hatékony és a érvényes szabványoknak és előírásoknak megfelelő földelése. A földelést törvény írja elő.

Amennyiben a készüléknek nincs meg a kábele

és/vagy csatlakozója, használjon a jellemzőket tartalmazó lapon megadott feszültségnek és az üzemi hőmérsékletnek megfelelő jellemzőket feltüntető csatlakozókat. A kábel egyik pontján sem érheti el a környezeti hőmérsékletet 50°C-kal meghaladó hőmérsékletet.

A kötött huzalozásba iktasson be egy olyan megszakítót, mely III. kategóriás túlfeszültség esetén a huzalozási szabályok betartása mellett minden póluson tökéletesen bontani képes az áramellátást. A dugasz illetve az összpólusú megszakító könnyen elérhető kel, hogy legyen a készülés végleges elhelyezése után is.

A készülék nem használható külső időzítővel vagy távvezérlő rendszerrel

A fentiek valamint a bevett biztonsági előírások figyelmen kívül hagyása esetén a gyártót semmilyen felelősség nem terheli.

A kockázatok elkerülése érdekében, ha a hálózati kábel megsérül, cseréltesse ki a gyártóval, felhatalmazott műszaki szervizzel vagy kompetens és szakképzett szerelővel.
