KÄYTTÖOHJE TD 302 CATA

förseglingsbandet som ingår i leveransen.

Jos laitteen asennuksen jälkeen sen alaosa on suo-

jaamaton, suojapaneeli (puinen tai vastaava) tulisi

asettaa kuvan osoittamalle etäisyydelle.

Elektrisk anslutning

Tätä laitetta ei ole tarkoitettu käytettäväksi ulkoisen

ajastimen tai kauko-ohjausjärjestelmän avulla.

Tillverkaren avsäger sig allt ansvar om ovanstående

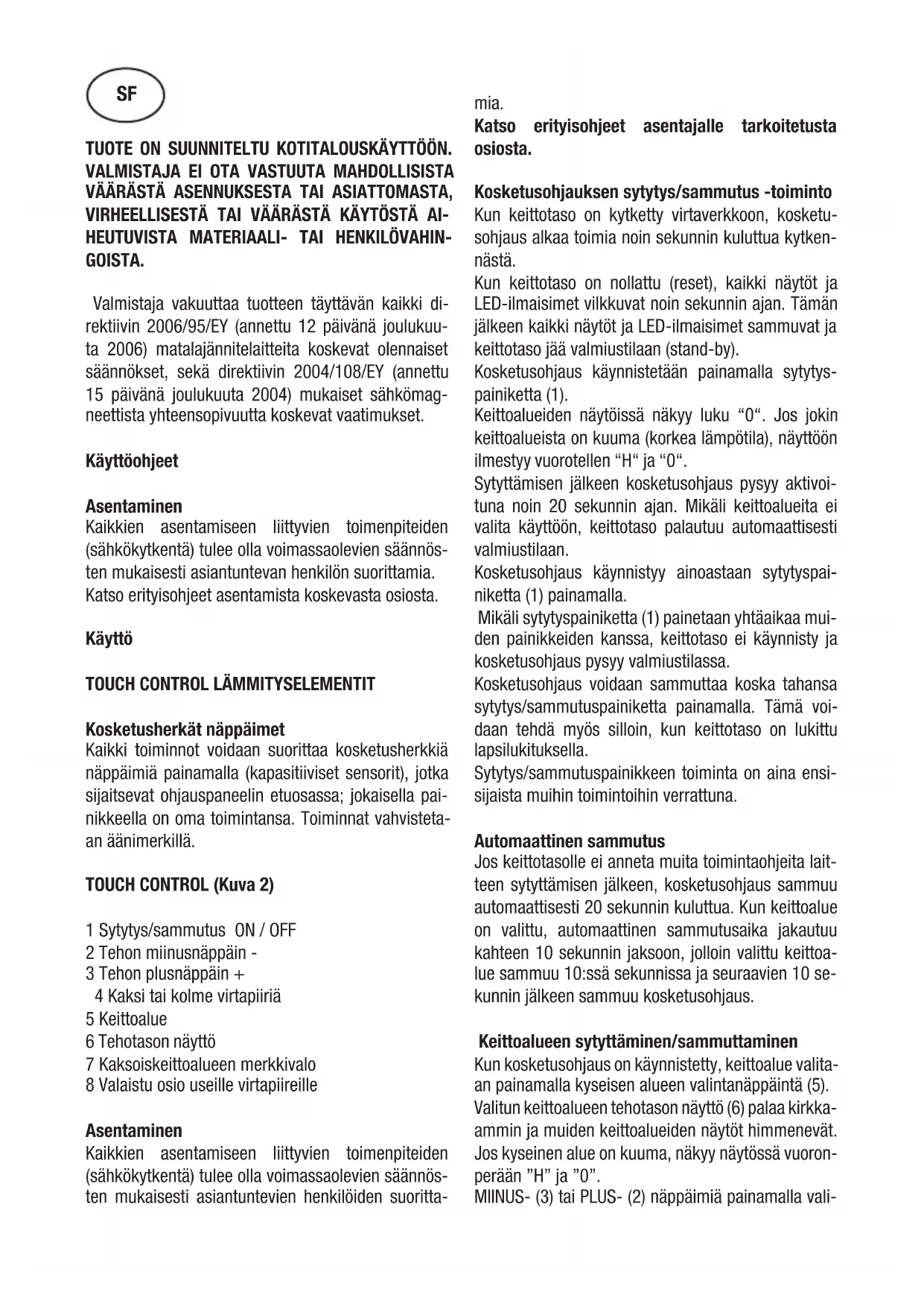

Valmistaja vakuuttaa tuotteen täyttävän kaikki di-

rektiivin 2006/95/EY (annettu 12 päivänä joulukuu-

ta 2006) matalajännitelaitteita koskevat olennaiset

säännökset, sekä direktiivin 2004/108/EY (annettu

15 päivänä joulukuuta 2004) mukaiset sähkömag-

neettista yhteensopivuutta koskevat vaatimukset.

Kaikkien asentamiseen liittyvien toimenpiteiden

(sähkökytkentä) tulee olla voimassaolevien säännös-

ten mukaisesti asiantuntevan henkilön suorittamia.

Katso erityisohjeet asentamista koskevasta osiosta.

TOUCH CONTROL LÄMMITYSELEMENTIT Kosketusherkät näppäimet

Kaikki toiminnot voidaan suorittaa kosketusherkkiä

näppäimiä painamalla (kapasitiiviset sensorit), jotka

sijaitsevat ohjauspaneelin etuosassa; jokaisella pai-

nikkeella on oma toimintansa. Toiminnat vahvisteta-

TOUCH CONTROL (Kuva 2)

1 Sytytys/sammutus ON / OFF

2 Tehon miinusnäppäin -

3 Tehon plusnäppäin +

4 Kaksi tai kolme virtapiiriä

7 Kaksoiskeittoalueen merkkivalo

8 Valaistu osio useille virtapiireille

Kaikkien asentamiseen liittyvien toimenpiteiden

(sähkökytkentä) tulee olla voimassaolevien säännös-

ten mukaisesti asiantuntevien henkilöiden suoritta-

Katso erityisohjeet asentajalle tarkoitetusta

Kosketusohjauksen sytytys/sammutus -toiminto

Kun keittotaso on kytketty virtaverkkoon, kosketu-

sohjaus alkaa toimia noin sekunnin kuluttua kytken-

Kun keittotaso on nollattu (reset), kaikki näytöt ja

LED-ilmaisimet vilkkuvat noin sekunnin ajan. Tämän

jälkeen kaikki näytöt ja LED-ilmaisimet sammuvat ja

keittotaso jää valmiustilaan (stand-by).

Kosketusohjaus käynnistetään painamalla sytytys-

Keittoalueiden näytöissä näkyy luku “0“. Jos jokin

keittoalueista on kuuma (korkea lämpötila), näyttöön

ilmestyy vuorotellen “H“ ja “0“.

Sytyttämisen jälkeen kosketusohjaus pysyy aktivoi-

tuna noin 20 sekunnin ajan. Mikäli keittoalueita ei

valita käyttöön, keittotaso palautuu automaattisesti

Kosketusohjaus käynnistyy ainoastaan sytytyspai-

niketta (1) painamalla.

Mikäli sytytyspainiketta (1) painetaan yhtäaikaa mui-

den painikkeiden kanssa, keittotaso ei käynnisty ja

kosketusohjaus pysyy valmiustilassa.

Kosketusohjaus voidaan sammuttaa koska tahansa

sytytys/sammutuspainiketta painamalla. Tämä voi-

daan tehdä myös silloin, kun keittotaso on lukittu

Sytytys/sammutuspainikkeen toiminta on aina ensi-

sijaista muihin toimintoihin verrattuna.

Automaattinen sammutus

Jos keittotasolle ei anneta muita toimintaohjeita lait-

teen sytyttämisen jälkeen, kosketusohjaus sammuu

automaattisesti 20 sekunnin kuluttua. Kun keittoalue

on valittu, automaattinen sammutusaika jakautuu

kahteen 10 sekunnin jaksoon, jolloin valittu keittoa-

lue sammuu 10:ssä sekunnissa ja seuraavien 10 se-

kunnin jälkeen sammuu kosketusohjaus.

Keittoalueen sytyttäminen/sammuttaminen

Kun kosketusohjaus on käynnistetty, keittoalue valita-

an painamalla kyseisen alueen valintanäppäintä (5).

Valitun keittoalueen tehotason näyttö (6) palaa kirkka-

ammin ja muiden keittoalueiden näytöt himmenevät.

Jos kyseinen alue on kuuma, näkyy näytössä vuoron-

MIINUS- (3) tai PLUS- (2) näppäimiä painamalla vali-

SFtaan haluttu tehotaso ja valittu keittoalue alkaa kuu-

Kun haluttu keittoalue on valittu, säädä haluama-

si lämpöteho painamalla PLUS-näppäintä (3). Kun

näppäintä pidetään painettuna, nousee tehotaso

tasosta 1 alkaen yhdellä yksiköllä aina 0,4 sekunnin

välein. Korkein mahdollinen tehotaso on 9.

Jos tehotaso on valittu käyttäen MIINUS-näppäintä

(2), alkutaso on silloin 9 (korkein tehotaso). Kun

näppäintä pidetään painettuna, tehotaso laskee

yhden yksikön kerrallaan aina 0,4 sekunnin välein.

Alhaisin mahdollinen tehotaso on 0. Tehotasoa voi

säätää uudelleen painamalla MIINUS- (2) tai PLUS-

Keittoalueen sammuttaminen

Valitse sammutettava keittoalue painamalla vasta-

avaa valintanäppäintä (5). Valitun keittoalueen näyttö

(6) palaa kirkkaammin ja muut näytöt himmenevät.

Kun PLUS- (3) ja MIINUS –näppäimiä (2) painetaan

yhtäaikaa, keittoalueen tehotaso asettuu nollaan. Vai-

htoehtoisesti voi painaa MIINUS-näppäintä (2), kun-

nes tehotaso laskee nollaan.

Jos jokin keittoalueista on kuuma, ilmestyy näyttöön

vuoronperään ”H” ja ”0”.

Kaikkien keittoalueiden sammuttaminen

Kaikki keittoalueet voi sammuttaa yhtä aikaa paina-

malla sytytys/sammutuspainiketta (1). Keittotason

ollessa valmiustilassa ilmestyy “H” niiden keittoaluei-

den näyttöön, jotka ovat vielä kuumia. Kaikki muut

Keittoalueen tehotaso käsittää 9 eri astetta. Tehotaso

näkyy näytössä numeroina 1-9 seitsemänlohkoisten

LED-ilmaisimien (6) avulla.

Jäännöslämmön ilmaisin

Ilmaisin kertoo käyttäjälle, että keraamisen keitto-

tason lämpötila on edelleen vaarallisen korkea eikä

keittoalueeseen voi koskea. Lämpötila määritetään

matemaattisen mallin mukaan ja mikäli keittoalueella

havaitaan jäännöslämpöä, ilmoitetaan se näytössä

seitsemänlohkoisesta merkkivalosta muodostuvalla

Kuumeneminen ja jäähtyminen lasketaan seuraavin

· Valittu tehotaso (“0“-“9“)

Sen jälkeen kun keittoalue on sammutettu, vasta-

avassa näytössä näkyy “H” niin kauan, kunnes alueen

lämpötila on laskenut kriittisen tason alapuolelle (≤

60ºC) matemaattisen laskentamallin mukaan.

Automaattinen sammutustoiminto (käyttöajan

Mikäli keittotasolle ei valita mitään tehotasoon

liittyvää toimintoa, jokainen keittoalueista sammuu

tietyn etukäteen määritellyn enimmäisajan kuluttua.

Jokainen keittoalueella suoritettu toimenpide (PLUS-

(3), MIINUS- (2) tai kaksoiskeittoalueen näppäimiä

käyttämällä), asettaa enimmäistoiminta-ajan kysei-

sellä alueella uudelleen alkuarvoonsa.

Suojamekanismi tahattomissa käynnistysta-

· Elektronisen valvontamekanismin havaitessa, että

tiettyä näppäintä painetaan jatkuvasti noin 10 sekun-

nin ajan, se sammuu automaattisesti. Valvontameka-

nismi ilmoittaa antureiden havaitsemasta vieraasta

esineestä virheäänimerkillä. Näyttöihin ilmestyy vir-

hekoodi “ E R 0 3 “. Jos keittoalue on kuuma, ilmes-

tyy näyttöön ”H” vuoronperään virhekoodin kanssa.

· Siinä tapauksessa, että mitään keittoalueista ei

aktivoida 20 sekunnin aikana kosketusohjauksen

sytyttämisen jälkeen, valvontamekanismi palauttaa

laitteen valmiustilaan.

· Kun valvontamekanismi on käynnissä, ON/OFF –pai-

nikkeella on prioriteetti kaikkiin muihin painikkeisiin

nähden. Näin laite voidaan sammuttaa koska hyvän-

sä, myös sellaisissa tapauksissa, joissa näppäimiä

painetaan yhtäaikaisesti tai pidempään.

· Laitteen ollessa valmiustilassa näppäinten jatkuva

painaminen ei aiheuta minkäänlaista vaikutusta. Joka

tapauksessa jos elektroninen valvontamekanismi ha-

lutaan käynnistää uudelleen, tulee mekanismin ensin

havaita, ettei mikään näppäimistä ole painettuna.

Näppäinten lukitseminen (lapsilukitus)

Näppäinten lukitseminen:

Kun kosketusohjain on käytössä, voit aktivoida lap-

sisuojan painamalla vasemman takakeittoalueen

valintapainiketta ja MIINUS-painiketta (2) sama-

naikaisesti 3 sekunnin ajan, ja sen jälkeen pelkäs-

tään vasemman takakeittoalueen valintapainiketta.

Kaikkiin näyttöihin ilmestyy kirjain “L”, joka tarkoittaaLOCKED, eli lukittu (lapsilukitus tahattoman käyn-

nistymisen estämiseksi). Jos jokin keittoalueista on

edelleen kuuma, ilmestyy vastaavan keittoalueen

näyttöön vuoronperään ”L” ja ”H”.

Lukitustoiminto tulee suorittaa 10 sekunnin kuluessa

eikä sen aikana saa painaa mitään muita painikkeita

kuin edellä mainitut. Päinvastaisessa tapauksessa lu-

kitussekvenssi keskeytyy eikä keittotaso lukkiudu.

Elektroninen valvontamekanismi pysyy lukittuna niin

kauan, kunnes käyttäjä poistaa lukituksen, silloinkin

kun keittotaso on välillä sammutettu ja sitten taas

sytytetty uudelleen. Näppäinten turvalukitus pysyy

voimassa myös silloin, kun keittotaso nollaantuu väli-

llä (esimerkiksi jännitteen laskun vuoksi).

Näppäinlukituksen poistaminen:

Kun keittotaso on käynnistetty, voidaan lapsilukitus

poistaa näppäimistä. Tätä varten tulee ensin painaa

kolmen sekunnin ajan samanaikaisesti takana va-

semmalla olevaa keittoalueen valintanäppäintä ja

MIINUS-näppäintä (2), ja tämän jälkeen uudelleen

ainoastaan MIINUS-näppäintä. Jos kaikki toimen-

piteet tehdään asianmukaisessa järjestyksessä 10

sekunnin sisällä, näppäinlukitus poistuu ja keittotaso

sammuu. Päinvastaisessa tapauksessa sekvenssi

keskeytyy, keittotaso on edelleen lukittuna ja sam-

muu 20 sekunnin kuluttua.

Kun keittotaso sytytetään uudelleen ON/OFF –näppäi-

mellä, kaikissa näytöissä näkyy ”0”, desimaalipisteet

vilkkuvat ja keittotaso on valmiina käyttöön. Jonkin

keittoalueen ollessa kuuma ilmestyvät vastaavan

keittoalueen näyttöön symbolit ”H” ja ”0” vuoron-

Useiden virtapiirien hallinta

Liesitasot, joissa ei ole kahta tai kolmea virtapiiriä;

ks. kuva 2A Kahden keittoalueen liesitaso. (Kuva 2B)

Kun kaksoiskeittoalue käynnistetään, syttyvät mole-

mmat alueet yhtäaikaa. Näytön oikeaan alakulmaan

syttyy valo (7) merkiksi siitä, että ulompi keittoalue on

kytketty päälle. Jos halutaan käyttöön vain sisempi

keittoalue, ulomman keittoalueen voi sammuttaa pai-

namalla kaksois- keittoalueen näppäintä (4). Ulompi

keittoalue syttyy uudelleen painamalla jälleen kaks-

oiskeittoalueen näppäintä (4), jolloin näyttöön ilmes-

tyy vastaava valopiste (7).

Kolmen keittoalueen liesitaso. (Kuva 2C) / Kahden ja

kolmen keittoalueen liesitaso. (Kuva 2D)

Kun kaksi tai kolme keittoaluetta on käytössä, kaikki

kolme virtapiiriä ovat päällä samanaikaisesti. Virtapii-

rit otetaan käyttöön tai pois käytöstä painikkeella 4 ja

valaistu osio (8) näyttää niiden tilan.

Äänimerkki (summeri)

Käytön aikana äänimerkki ilmoittaa seuraavista toi-

· Lyhyt äänimerkki, kun näppäimiä painetaan norma-

· Pitkä, toistuva äänimerkki jos näppäimiä painetaan

jatkuvasti yli 10 sekunnin ajan.

Varotoimenpiteet (Kuva 3)

- Lämmityslaitteita käsitellessä on suositeltavaa

käyttäätasapohjaisia astioita, joiden ympärysmitta on

yhtä suuri tai hiukan suurempi kuin serigrafia osoi-

- Vältä nesteiden ylikiehumista. Näin ollen, nesteen

kuumentuessa, pienennä tehoa,

- Älä jätä lämmityselementtejä päälle tyhjillään tai

tyhjien kattiloiden tai pannujen kanssa.

- Jos lieden pinta rikkoutuu, kytke laite välittömästi

irti verkosta mahdollisen sähköiskun välttämiseksi.

- Älä käytä lieden puhdistukseen minkäänlaista

- Tämä laite ei ole suunniteltu sellaisten henkilöiden

(lapset mukaanluettuna) käytettäväksi, joiden fyysi-

set, henkiset tai vastuuntuntoon liittyvät ominaisuu-

det ovat rajoitetut, tai joilta puuttuu käytön vaatima

kokemus tai tietämys, paitsi jos he ovat saaneet lait-

teen käyttöön sen turvallisuudesta vastaavan henki-

lön antamaa opastusta tai suoraa valvontaa.

- Lasten leikkiminen laitteella tulee estää järjestämä-

llä heille tarvittava valvonta.

Jotta laite ei vaurioituisi, poista pinnalta välittömäs-

ti sille tippuneet alumiinifolion palaset, ruoanmurut,

läikkynyt rasva, sokeritahrat ja muut sokeripitoiset

Puhdista pinta sen jälkeen rätillä ja erikoistuotte-

ella, huuhtele vedellä ja kuivaa puhtaalla liinalla. Älä

missään tapauksessa käytä sientä tai raapivia puh-

distusliinoja; vältä myös voimakkaiden kemiallisten

puhdistusaineiden kuten uuninpuhdistusaineen tai

tahranpoistoaineen käyttöä.

Nämä ohjeet on tarkoitettu asentajalle asentamisen,säätämisen ja huollon helpottamiseksi voimassa ole-

vien lakien ja säädösten mukaisesti. Kaikki kyseiset

toimenpiteet tulee suorittaa aina siten, että liesitaso

on kytkettynä pois verkkovirrasta.

Sijoittaminen (Kuva 5)

Laite voidaan sijoittaa toimipaikalle kuvan esittämällä

Aseta oheinen suojus koko toimialueen ympärysmi-

Ennen sähkökytkennän suorittamista tarkista, että:

- asennusominaisuudet vastaavat liesitason

alapinnalle sijoitetun tunnistelevyn ilmoittamia

- asennuksessa on tehokas maadoituskytkentä

voimassaolevien lakien määräysten mukaisesti.

Maadoitus on lain mukaan pakollinen.

Siinä tapauksessa, että laitteessa ei ole johtoa ja/tai

pistoketta, käytä asianmukaista tunnistelevyssä il-

moitetulle sähkövirralle ja työskentelylämpötilalle

sopivaa materiaalia.

Johto ei saa missään tapauksessa joutua alttiiksi

huoneenlämpöä 50ºC korkeammalle lämpötilalle.

Asenna kiinteään johdotukseen sähkömääräysten

mukainen keskus sähkönsyötön katkaisemiseksi

niin, että kaikki navat kytkeytyvät irti ylijänniteka-

tegorian III määräysten mukaisesti. Pistokkeen tai

moninapaisen katkaisijan tulee olla sopivalla korkeu-

della siten, että niihin pääsee helposti käsiksi laitteen

ollessa asennettuna.

Den här utrustningen är inte avsedd att användas

med en extern timer eller fjärrstyrningssystem.

Valmistaja kieltäytyy kaikesta vastuusta tapauksissa,

joissa edellä mainittuja ohjeita ja tavanomaisia vaa-

ratilanteita ehkäiseviä käyttönormistoja ei noudateta.

Jos virtajohto on vahingoittunut, tulee se vaihtaa.

Vaihdon tulee olla valmistajan, valtuutetun tekni-

sen huoltoliikkeen tai pätevän teknisen asenta-

jan suorittama kaikentyyppisten vaaratilanteiden

välttämiseksi.ΑΥΤΟ ΤΟ ΠΡΟΙΟΝ ΣΧΕΔΙΑΣΤΗΚΕ ΓΙΑ
