GEBRUIKSAANWIJZING TD 302 CATA

Gebruiksaanwijzing en instructies voor kookplaten

P

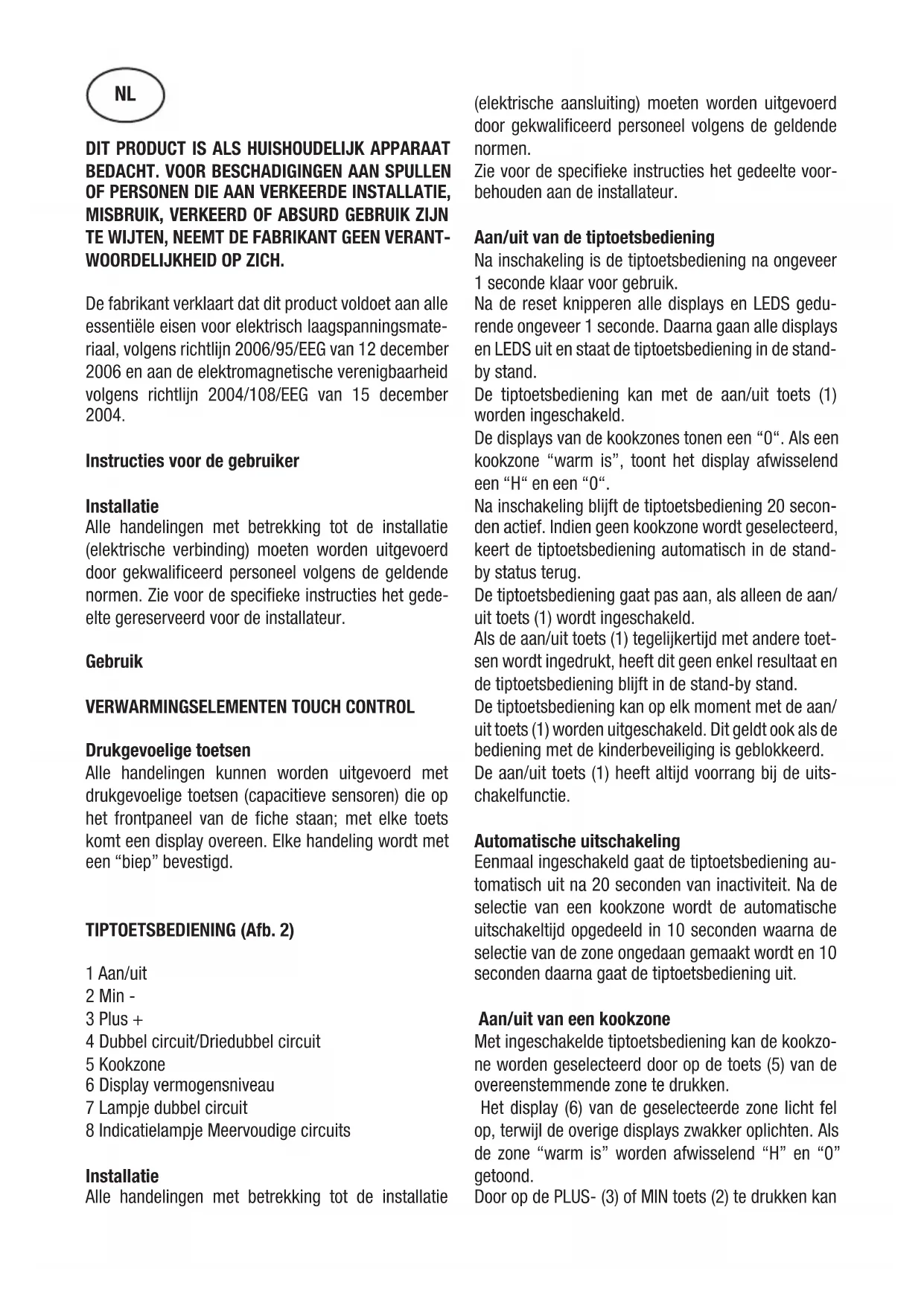

De fabrikant verklaart dat dit product voldoet aan alle essentiële eisen voor elektrisch laagspanningsmateriaal, volgens richtlijn 2006/95/EEG van 12 december 2006 en aan de elektromagnetische verenigbaarheid volgens richtlijn 2004/108/EEG van 15 december 2004.

Instructies voor de gebruiker

Installatie

Alle handelingen met betrekking tot de installatie (elektrische verbinding) moeten worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gedeelte gereserveerd voor de installateur.

Gebruik

VERWARMINGSELEMENTEN TOUCH CONTROL

Drukgevoelige toetsen

Alle handelingen kunnen worden uitgevoerd met drukgevoelige toetsen (capacitieve sensoren) die op het frontpaneel van de fiche staan; met elke toets komt een display overeen. Elke handeling wordt met een "biep" bevestigd.

TIPTOETSBEDIENING (Afb. 2)

1 Aan/uit
2 Min -
3 Plus +
4 Dubbel circuit/Driedubbel circuit
5 Kookzone
6 Display vermogensniveau
7 Lampje dubbel circuit
8 Indicatielampje Meervoudige circuits

Installatie

Alle handelingen met betrekking tot de installatie (elektrische aansluiting) moeten worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen.

Zie voor de specifieke instructies het gedeelte voor- behouden aan de installateur.

Aan/uit van de tiptoetsbediening

Na inschakeling is de tiptoetsbediening na ongeveer 1 seconde klaar voor gebruik.

Na de reset knipperen alle displays en LEDS gedurende ongeveer 1 seconde. Daarna gaan alle displays en LEDS uit en staat de tiptoetsbediening in de stand-by stand.

De tiptoetsbediening kan met de aan/uit toets (1) worden ingeschakeld.

De displays van de kookzones tonen een "0". Als een kookzone "warm is", toont het display afwisselend een "H" en een "0".

Na inschakeling blijft de tiptoetsbediening 20 seconden actief. Indien geen kookzone wordt geselecteerd, keert de tiptoetsbediening automatisch in de standby status terug.

De tiptoetsbediening gaat pas aan, als alleen de aan/uit toets (1) wordt ingeschakeld.

Als de aan/uit toets (1) tegelijkertijd met andere toetsen wordt ingedrukt, heeft dit geen enkel resultaat en de tiptoetsbediening blijft in de stand-by stand.

De tiptoetsbediening kan op elk moment met de aan/uit toets (1) worden uitgeschakeld. Dit geldt ook als de bediening met de kinderbeveiliging is geblokkeerd.

De aan/uit toets (1) heeft altijd voorrang bij de uitschakelfunctie.

Automatische uitschakeling

Eenmaal ingeschakeld gaat de tiptoetsbediening automatisch uit na 20 seconden van inactiviteit. Na de selectie van een kookzone wordt de automatische uitschakeltijd opgedeeld in 10 seconden waarna de selectie van de zone ongedaan gemaakt wordt en 10 seconden daarna gaat de tiptoetsbediening uit.

Aan/uit van een kookzone

Met ingeschakelde tiptoetsbediening kan de kookzone worden geselecteerd door op de toets (5) van de overeenstemmende zone te drukken.

Het display (6) van de geselecteerde zone licht fel op, terwijl de overige displays zwakker oplichten. Als de zone "warm is" worden afwisselend "H" en "0" getoond.

Door op de PLUS- (3) of MIN toets (2) te drukken kan

een vermogensniveau worden geselecteerd en de zone begint warm te worden.

Zodra de kookzone is geselecteerd, kan het vermogensniveau worden gekozen door de PLUS toets (3) ingedrukt te houden. Het niveau begint bij 1 en neemt iedere 0,4 seconden met één eenheid toe. Als het niveau 9 is bereikt, zijn er geen verhogingen meer mogelijk.

Als het vermogensniveau is geselecteerd met de MIN toets (2), is het beginniveau "9" (maximumniveau). Als de toets ingedrukt wordt gehouden, neemt het actieve niveau iedere 0,4 seconden met één eenheid af. Als het niveau 0 is bereikt, zijn er geen verdere verlagingen meer mogelijk. Alleen door opnieuw te drukken op de MIN (2) of PLUS toets (3) kan het vermogensniveau worden gewijzigd.

Uitschakelen van een kookzone

Selecteer de uit te schakelen zone met de overeenstemmende toets (5). Het display (6) van de geselecteerde zone licht fel op, terwijl de overige displays zwakker oplichten. Wanneer de PLUS (3) en MIN toets (2) tegelijkertijd worden ingedrukt, wordt het vermogensniveau van de zone op 0 ingesteld. Als alternatief kan de MIN toets (2) worden gebruikt om het vermogensniveau tot 0 te laten afnemen.

Als een kookzone "warm is", verschijnen afwisselend een "H" en een "0".

Uitschakelen van alle kookzones

Alle zones kunnen op elk moment tegelijkertijd worden uitgeschakeld met de aan/uit toets (1). In de stand-by modus verschijnt een "H" op het display van alle kookzones die "warm zijn". Alle andere displays zijn uit.

Vermogensniveau

Het vermogen van de kookzone kan op 9 niveaus worden ingesteld die worden aangegeven door de symbolen van "1" tot "9" met behulp van de zeven-segment LED-displays (6).

Restwarmte-indicator

Waarschuwt de gebruiker dat het glas een gevaar- lijke temperatuur heeft bij aanraking van het hele gebied boven de kookzone. De temperatuur wordt bepaald volgens een wiskundig model en eventuele restwarmte wordt met een "H" aangeduid door het desbetreffende zeven-segment display.

De verwarming en de afkoeling worden berekend met betrekking tot:

- het geselecteerde vermogensniveau (van "0" tot "9")

- de werkingstijd.

Nadat de kookzone is uitgeschakeld, toont het desbetreffende display een "H" totdat de temperatuur van de zone volgens het wiskundig model tot onder het kritieke niveau daalt (≤ 60 °C).

Automatische uitschakeling (limiet van de werkingsduur)

Afhankelijk van het vermogensniveau wordt elke kookzone na een vooraf ingestelde maximale duur uitgeschakeld, als er op geen enkele knop wordt gedrukt.

Elke verrichting met betrekking tot een kookzone (met de toetsen PLUS (3) en MIN (2), of dubbele zone) zorgt ervoor dat de maximale werkingsduur terug van bij het begin aftelt.

Beveiliging in geval van een onbedoelde inschakeling

- Als de elektronische controle gedurende ongeveer 10 s een continu inschakeling van een toets detecteert, gaat hij automatisch uit. De controle geeft een geluidssignaal dat de gebruiker waarschuwt dat de sensoren de aanwezigheid van een voorwerp hebben waargenomen. De displays tonen de foutmelding“ E R 0 3 “ .Als de kookzone “warm is”, verschijnt een “H” op het display afgewisseld door het foutsignaal.

- Als binnen 20 seconden na de inschakeling van de tiptoetsbediening geen enkele kookzone wordt ingeschakeld, keert de controle terug naar de stand-by stand.

- Als de controle is ingeschakeld heeft de ON/OFF toets voorrang op alle andere toetsen, zodat de controle op elke willekeurig moment kan worden uitgeschakeld, ook als meerdere toetsen worden ingedrukt of een toets continu wordt ingedrukt.

- In de stand-by modus heeft een continue activering van de toetsen geen enkel effect. Voordat de elektronische controle echter weer kan worden ingeschakeld, moet hij vaststellen dat geen enkele toets geactiveerd is.

Toetsenblokkering (kinderbeveiliging)

- Kinderbeveiliging:

Toetsenblokkering:

Als u na het inschakelen van Touch de kinderbeveiliging wilt activeren, druk dan gedurende 3 seconden de toets linksachter op de kookzone en de toets Min (2) tegelijk in, en druk vervolgens de toets linksachter op de kookzone opnieuw in. Op alle displays verschijnt er een "L" die staat voor LOCKED (kinderbeveiliging voor een onbedoelde inschakeling). Als de kookzone "warm is" worden de "L" en de "H" afwisselend weergegeven.

Deze handeling moet binnen 10 seconden worden uitgevoerd en geen enkele van de hierboven beschreven toetsen mag geactiveerd zijn. Zo niet, dan wordt de reeks onderbroken en is het kookvlak niet vergrendeld.

De elektronische controle blijft geblokkeerd totdat hij door de gebruiker ongedaan wordt gemaakt, ook als hij in de tussentijd uit en weer in is geschakeld. Ook een reset van de tiptoetsbediening (na een stroomonderbreking) heeft de toetsenblokkering niet op.

Opheffen van de toetsenblokkering:

Na inschakeling van de tiptoetsbediening kan de kinderbeveiliging worden uitgeschakeld. Gedurende 3 seconden dienen tegelijkertijd de selectietoets linksachter op de kookzone en de MIN toets (2) ingedrukt gehouden te worden, en vervolgens enkel de MIN toets (2). Als alle handelingen binnen 10 seconden in de juiste volgorde worden uitgevoerd, wordt de toetsenblokkering opgeheven en is de tiptoetsbediening uitgeschakeld. Zo niet, wordt de reeks als onvoltooid beschouwd. De tiptoetsbediening blijft geblokkeerd en gaat na 20 seconden uit.

Als de tiptoetsbediening weer met de ON/OFF toets wordt ingeschakeld, tonen alle displays een "0", de decimaaltekens knipperen en de tiptoetsbediening is klaar voor het koken. Als een kookzone "warm is", worden afwisselend de "0" en de "H" getoond.

Regeling van meervoudige circuits

Kookplaat zonder dubbel circuit of driedubbel circuit, zie fig. 2A

Kookplaat met dubbele zone. (fig. 2B)

Het in werking stellen van een dubbele kookzone houdt in dat de twee circuits tegelijkertijd aangaan. Het in werking stellen van het externe circuit wordt middels een controlelampje (7) in de rechterbenedenhoek van het display aangeduid.Indien alleen de werking van het interne circuit gewenst wordt, dient het externe circuit uitgezet te worden middels de toets dubbel circuit (4).Door opnieuw op de toets dubbel circuit (4) te drukken wordt het externe circuit nogmaals ingeschakeld, waarbij het desbetreffende lichtpunt (7) gaat branden.

Kookplaat met driedubbele zone (fig. 2C)/Kookplaat met dubbele zone of driedubbele zone. (fig. 2D)

Als een dubbele/driedubbele kookzone wordt geactiveerd, betekent dit dat de 3 circuits tegelijk worden ingeschakeld. Elk circuit wordt met toets 4 geactiveerd/gedeactiveerd en dit wordt met een indicatielampje (8) aangeduid.

Geluidssignaal (zoemer)

Tijdens het gebruik worden de volgende handelingen met een zoemer gesignaleerd:

- normale activering van de toetsen met een kort geluidssignaal.

- continue activering gedurende meer dan 10 s met een langdurig onderbroken geluidssignaal.

Voorzorgsmaatregelen: (Afb. 3)

- Bij het gebruik van de elementen wordt aangeraden om gebruik te maken van pannen met een platte bodem, waarvan de diameter gelijk is of iets groter dan is aangegeven op de plaat;

- Overkoken van vloeistof vermijden; daarom bij het aan de kook raken of hoe dan ook bij verwarmde vloeistoffen de toevoer van warmte verminderen;

- de elementen niet ingeschakeld laten zonder pan of met een lege pan of braadpan.

- Indien het oppervlak van de kookplaat beschadigd raakt, moet u de stroomtoevoer van het apparaat onmiddellijk uitschakelen om elektrische schokken te vermijden.

- Gebruik geen stoomreinigers op de kookplaat.

- Dit apparaat is niet geschikt voor personen (inclusief kinderen) wiens fysieke, sensorische of mentale vermogens beperkt zijn of die onvoldoende ervaring of kennis hebben, tenzij zij uitleg of gebruiksinstructies voor het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.

- Laat kinderen nooit alleen om zeker te zijn dat ze niet met het apparaat spelen.

Onderhoud (Afb. 4)

Stukken van bladaluminium, overblijfsels van levensmiddelen, scheuten van vet, suiker, of sterk suikerhoudende spijzen moeten met een schraper van de kookvlakte onmiddellijk verwijderd worden om mogelijke beschadiging van de bladoppervlakte te voorkomen. Reinig de kookplaat na gebruik met een geschikt product en keukenpapier; spoel vervolgens met water en droog de plaat af met een schone doek.

Gebruik nooit sponzen of schuursponzen; vermijd gebruik van agressieve chemische detergenten of ontvlekker.

Instructies voor de installateur

Installatie

De onderstaande instructies zijn bedoeld voor de gekwalificeerde installateur, die de installatie, regeling en het onderhoud uitvoert volgens de geldende wetten en normen. Reparaties moeten altijd worden uitgevoerd terwijjl de stroomvoorziening van het apparaat is onderbroken.

Plaatsing (Afb. 5)

1 Vooraanzicht

2 Zijaanzicht

Het apparaat is voorzien om te worden verzonken in een keukenblad zoals geillustreerd in de betreffende figuur.

Dicht de ruimte tussen het keukenblad en de plaat rondom af met de bijgeleverde kit.

Bevestig na het monteren van het apparaat een beveiligingspaneel (hout of soortgelijk materiaal) in het apparaat en houd u daarbij aan de in de afbeelding aangeduide afstand.

Elektrische aansluiting

Alvorens de elektrische aansluiting te verrichten verzekert men zich ervan dat:

- de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat;

- dat het stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen. Het aarden is verplicht volgens de wet.

In het geval dat het apparaat niet is uitgerust met een kabel en/of stekker, dient gebruik gemaakt te worden van materiaal, geschikt voor de stroomvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50°C boven de omgevingstemperatuur. Plaats in de elektrische installatie een apparaat waarmee de voeding onderbroken kan worden en waarvan de contactpunten ver genoeg uit elkaar staan om in geval van overspanning volgens categorie III volledige uitschakeling te waarborgen in overeenstemming met de bedra-dingsrichtlijnen. De stekker of schakelaar moet gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is.

Dit apparaat is niet bedoeld voor gebruik met een externe timer of een apart afstandsbedieningssysteem. De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijke preventieve normen niet worden gerespecteerd.

Als de voedingskabel beschadigd is, moet deze door de fabrikant of door de technische dienst worden vervangen of in elk geval door een persoon met een soortgelijke kwalificatie, zodat elk gevaar wordt vermeden.
