BRUKSANVISNING TD 302 CATA

- Det valgte kogeniveau (fra "0" til "9")

- Aktiveringsperiode.

agressive rengøringsmidler eller pletfjernere.

Operationerne bør ALTID foretages, mens apparatet IKKE er tilsluttet lysnettet.

Produsenten erklærer at dette produktet oppfyller alle hovedkravene for elektrisk lavspenningsutstyr i lavspenningsdirektivet 2006/95/EF av 12. desember 2006 og for elektromagnetisk kompatibilitet i EMV-direktivet 2004/108/EF av 15. desember 2004.

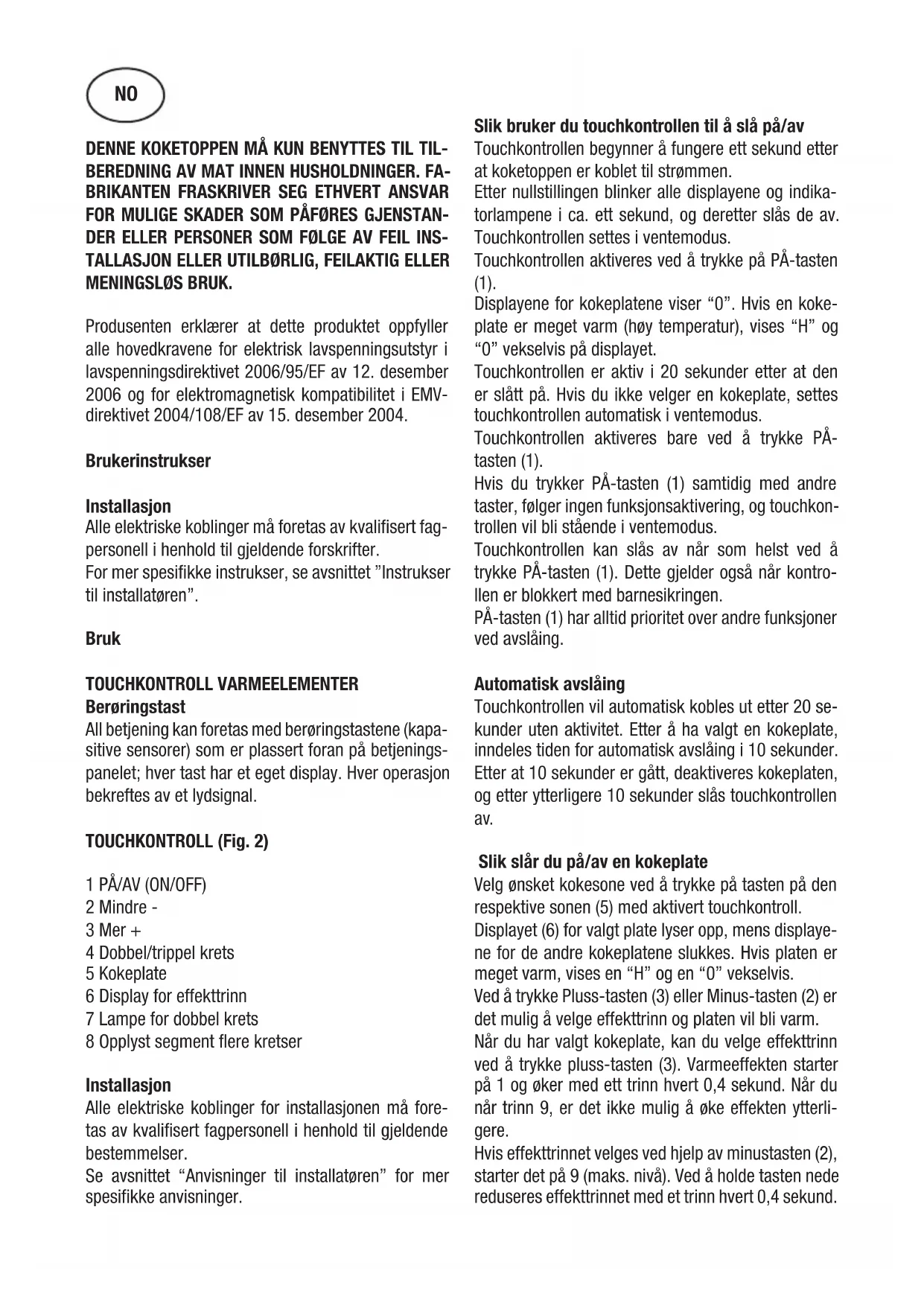

Brukerinstrukser

Installasjon

Alle elektriske koblinger må foretas av kvalifisert fagpersonell i henhold til gjeldende forskrifter.

For mer spesifikke instrukser, se avsnittet "Instrukser til installatøren".

Bruk

All betjening kan foretas med berøringstastene (kapasitive sensorer) som er plassert foran på betjeningspanelet; hver tast har et eget display. Hver operasjon bekreftes av et lydsignal.

TOUCHKONTROLL (Fig. 2)

1 PÅ/AV (ON/OFF)
2 Mindre -
3 Mer +
4 Dobbel/trippel krets
5 Kokeplate
6 Display for effekttrinn
7 Lampe for dobbel krets
8 Opplyst segment flere kretser

Installasjon

Alle elektriske koblinger for installasjonen må foretas av kvalifisert fagpersonell i henhold til gjeldende bestemmelser.

Se avsnittet "Anvisninger til installatøren" for mer spesifikke anvisninger.

Slik bruker du touchkontrollen til å slå på/av

Touchkontrollen begynner å fungere ett sekund etter at koketoppen er koblet til strømmen.

Etter nullstillingen blinker alle displayene og indikatorlampene i ca. ett sekund, og deretter slås de av. Touchkontrollen settes i ventemodus.

Touchkontrollen aktiveres ved å trykke på PÅ-tasten (1).

Displayene for kokeplatene viser "0". Hvis en kokeplate er meget varm (høy temperatur), vises "H" og "0" vekselvis på displayet.

Touchkontrollen er aktiv i 20 sekunder etter at den er slått på. Hvis du ikke velger en kokeplate, settes touchkontrollen automatisk i ventemodus.

Touchkontrollen aktiveres bare ved å trykke PÅ-tasten (1).

Hvis du trykker PÅ-tasten (1) samtidig med andre taster, følger ingen funksjonsaktivering, og touchkontrollen vil bli stående i ventemodus.

PÅ-tasten (1) har alltid prioritet over andre funksjoner ved avslåing.

Automatisk avslåing

Touchkontrollen vil automatisk kobles ut etter 20 sekunder uten aktivitet. Etter å ha valgt en kokeplate, inndeles tiden for automatisk avslåing i 10 sekunder. Etter at 10 sekunder er gått, deaktiveres kokeplaten, og etter ytterligere 10 sekunder slås touchkontrollen av.

Velg ønsket kokesone ved å trykke på tasten på den respektive sonen (5) med aktivert touchkontroll.

Displayet (6) for valgt plate lyser opp, mens displayene for de andre kokeplatene slukkes. Hvis platen er meget varm, vises en "H" og en "0" vekselvis.

Ved å trykke Pluss-tasten (3) eller Minus-tasten (2) er det mulig å velge effekttrinn og platen vil bli varm.

Når du har valgt kokeplate, kan du velge effekttrinn ved å trykke pluss-tasten (3). Varmeeffekten starter på 1 og øker med ett trinn hvert 0,4 sekund. Når du når trinn 9, er det ikke mulig å øke effekten ytterligere.

Hvis effekttrinnet velges ved hjelp av minustasten (2), starter det på 9 (maks. nivå). Ved å holde tasten nede reduseres effekttrinnet med et trinn hvert 0,4 sekund.

Når du når trinn 0, er det ikke mulig å redusere effekten ytterligere. Bare hvis du trykker minustasten (2) eller plusstasten (3) på nytt, er det mulig å endre effekttrinnet igjen.

Slik slår du av en kokeplate

Velg platen som du ønsker ved hjelp av respektiv tast (5). Displayet (6) for valgt plate lyser opp, mens displayene for de andre kokeplatene slukkes. Hvis du trykker pluss- (3) og minus (2) samtidig, stilles effektnivået inn på 0. Du kan alternativt bruke minustasten (2) for å redusere effekttrinnet til 0.

Slik slår du av alle kokeplatene

Ved å trykke PÅ-tasten (1) er det mulig å slå av alle platene med én gang. I ventemodus vises en "H" på displayet for alle kokeplatene som er varme. Resten av displayene er avslåtte.

Effekttrinn

Hver kokeplate har 9 effekttrinn. Disse angis med symbolene fra "1" til "9" ved hjelp av indikatorlampedisplayene (6) med syv segmenter.

Restvarmeindikator

Restvarmeindikatoren varsler brukeren om at temperaturen på kokeplatens keramiske glassflate er meget høy, og vil kunne forårsake brannsår ved berøring. Temperaturen beregnes ut ifra en matematisk modell, og i henhold til denne angis restvarmen med "H" på det respektive syvsegmentdisplayet.

Oppvarmingen og avkjølingen beregnes på grunnlag av:

• valgt effektnivå (mellom "0" og "9")
• aktiveringsperiode

Etter at kokeplaten er slått av, viser det respektive displayet "H" helt til kokeplatens temperatur har sunket under kritisk nivå (≤ 60 °C) i henhold til den matematiske modellen.

Funksjon for automatisk avslåing (begrensning av driftstiden)

Hver kokeplate slås automatisk av etter en forhåndsprogrammert tid hvis det ikke stilles inn et nytt effekttrinn før denne tiden løper ut.

Alle effektinnstillingene på en kokeplate (med pluss- (3) og minustastene (2) eller dobbel platefunksjonen) gjenoppretter maksimal koketid og opprinnelig valgt

effektnivå.

Sikring mot utilsiktet påslåing

Hvis betjeningspanelet oppdager uavbrutt nedtrykking i mer enn ca. 10 sekunder, kobler det automatisk ut. Kontrollen avgir et akustisk signal for å gjøre bruker oppmerksom på at en gjenstand er oppdaget av sensorene. Displayene viser feilkoden "E R 0 3". Hvis kokeplaten er meget varm, vises "H" og feilkoden vekselvis i displayet.

• Hvis ingen kokeplate aktiveres innen 20 sekunder etter at touchkontrollen er aktivert, går touchkontrollen tilbake til ventemodus.
• PÅ-tasten har prioritet over de andre tastene när kontrollen er aktivert. Dette betyr at koketoppen kan slås av på ethvert tidspunkt, selv om flere taster trykkes ned eller ved vedvarende nedtrykking.
• I ventemodus har kontinuerlig nedtrykking av taster ingen effekt. Touchkontrollen kan imidlertid kun reaktiveres etter at den har kontrollert at ingen av tastene holdes nedtrykt.

Tastesperre (barnesikring)

- Barnesikring:

Tastesperre:

For å aktivere barnesikringsfunksjonen etter å ha skrudd på berøringskontrollen, trykker du inn valgknappen for venstre kokesone samtidig som MINUS-knappen (2) i 3 sekunder, etterfulgt av valgknappen for bakre venstre kokesone. I alle displayene vises en "L" for LOCKED (barnesikring mot utilsiktet påslåing). Hvis kokeplaten er meget varm, vises "L" og "H" vekselvis i displayet.

Dette må gjøres i løpet av de etterfølgende 10 sekunder, og i mellomtiden må det ikke aktiveres noen annen tast i tillegg til de som er angitt. I motsatt fall avbrytes sekvensen og koketoppen blokkeres ikke.

Betjeningspanelet blokkeres helt til brukeren opphever blokkeringen, selv om den er slått av og på i mellomtiden. Hvis du starter touchkontrollen på nytt (etter strømbrudd), opphever heller ikke dette tastesperren.

Oppheving av tastesperren:

Etter at touchkontrollen er slått på, kan barnesikringen deaktiveres. Trykk samtidig på tasten bakerst til venstre for valgt kokesone og minustasten (2) i løpet av 3 sekunder, og deretter bare minustasten (2). Gjøres dette i riktig rekkefølge innen 10 sekunder, oppheves tastesperren og touchkontrollen slås av. I motsatt fall anses sekvensen for ikke-fullført, touchkontrollen forblir blokkert og slås av etter 20 sekunder.

Når touchkontrollen slås på igjen, viser alle displayene "0", desimalene blinker og deretter er koketoppen klar for koking. Hvis en kokeplate er meget varm, vises "0" og "H" vekselvis på displayet.

Kontroll av flere kretser

Komfyrtopp uten dobbel eller trippel krets, se fig. 2A

Komfyrtopp med dobbel sone. (Fig. 2B)

Aktivering av en dobbel kokeplate innebærer at de to kretsene slås på samtidig. Aktive- ring av den ytre kretsen indikeres av en lampe (7) nede i displayets høyre hjørne Hvis du bare vil slå

på den interne kretsen, kan den eksterne kretsen slås av ved å trykke på tasten for dobbel krets (4). Trykker du på tasten for dobbel krets (4) én gang til, vil den eksterne kretsen aktiveres på nytt og respektiv lampe (7) slås på.

Komfyrtopp med trippel sone. (Fig. 2C) / Komfyrtopp med dobbel og trippel sone. (Fig. 2D)

Når en dobbel/trippel kokesone aktiveres, slås de 3 kretsene på samtidig. Aktivering/deaktivering av hver krets utføres med knapp 4 og indikeres med et opplyst segment (8).

Lydsignal (summer)

Touchkontrollen vil avgi et lydsignal:

· ved et enkelt trykk på tastene, kort summelyd,
- ved kontinuerlig trykk på tastene i mer enn 10 sekunder, lang intermitterende summelyd.

- Ved anvendelse av varmeelementer anbefales man å bruke kokekar med jevn og plan bunn, og som har samme eller litt større diameter enn kokesonen.

- Unngå overkok, skru ned strømeffekten etter endt koking eller när væsken er blitt varm nok.

- Varmeelementene må ikke stå påslått hvis de ikke brukes.

• Hvis det oppstår sprekker på koketoppens overflate, må man umiddelbart slå av strømmen til apparatet for å unngå mulige elektriske støt.
• Ved rengjøring av koketoppen må det ikke brukes dampbaserte produkter.
• Dette apparatet må ikke brukes av personer (gjelder også barn) med nedsatte fysiske eller mentale evner. Det må heller ikke betjenes av personer uten erfaring og kjennskap til apparatet med mindre de overvåkes eller instrueres av andre som påtar seg ansvaret for deres personlige sikkerhet.
• Hold barna unna apparatet.

Vedlikehold (Fig. 4)

Rester av aluminiumsfolie, matrester, fettstenk, sukker og meget sukkerholdige matvarer må øyeblikkelig fjernes fra kokeflaten med en spesiell glasskrape for å unngå skader på koketoppen. Rengjør deretter kokeflaten med kjøkkenpapir

og et spesielt rengjøringsmiddel for glasskeramiske platetopper, skyll med vann og tørk over med en ren klut.

Bruk aldri stålull eller svamper med smergelside. Man må også unngå bruk av aggressive kjemiske rengjørin gsmidler og flekkfjernere.

Disse instruksene er til veiledning for installatøren ved montering, justering og vedlikehold av induksjonstoppen.

Alt installasjonsarbeid skal utføres etter gjeldende lovgivning og forskrifter. Husk å avbryte strømforsyningen før det foretas inngrep på apparatet.

Montering (Fig. 5)

1 Frontoppriss

2 Frontside

Koketoppen er beregnet for plassering i en benkeplate slik det er vist på figuren. Legg vedlagte tegningslist rundt hele koketoppens omkrets.

Hvis det er en åpning til den nedre delen når apparatet er installert, bør du plassere et beskyttelsespanel (av tre eller lignende materiale) i den avstanden som oppgis på figuren.

Elektrisk kobling

Før tilkoblingen må man kontrollere at:

• Spenningen som er oppgitt på merkeplaten svarer til nettspenningen. Merkeplaten er plassert på undersiden av koketoppen.
• At installasjonen har en forskriftsmessig

Hvis apparatet leveres uten ledning og/eller stikkontakt, må det brukes material som kan tåle både den spenningen som er angitt på merkeplaten og de aktuelle arbeidstemperaturene.

Ledningen må ikke under noen omstendighet utsettes for romtemperaturer over 50°C.

I den faste kablingen må det finnes en mulighet til å koble fra strømforsyningsnettet med en kontaktseparasjon i alle poler som gir full frakobling under vilkårene i overspenningskategori III i samsvar med kablingsreglene.

Stikkontakten eller den flerpolete bryteren må plasseres slik at de lett kan nås når apparatet er montert. Dette apparatet er ikke ment å skulle brukes via en ekstern timer eller et fjernkontrollsystem.

Fabrikanten frasier seg ethvert ansvar for skader som skulle påføres som følge av ikke-overholdelse av ovenstående instrukser og generelle regler for forebyggelse av ulykker.

Hvis strømledningen skulle bli skadet, må den byttes ut for å unngå faresituasjoner. Henvend deg til fabrikanten, et serviceverksted eller en autorisert installatør.
