BRUGSANVISNING TD 302 CATA

Brugs- og vedligeholdelsesvejledning til keramiske kogeplader

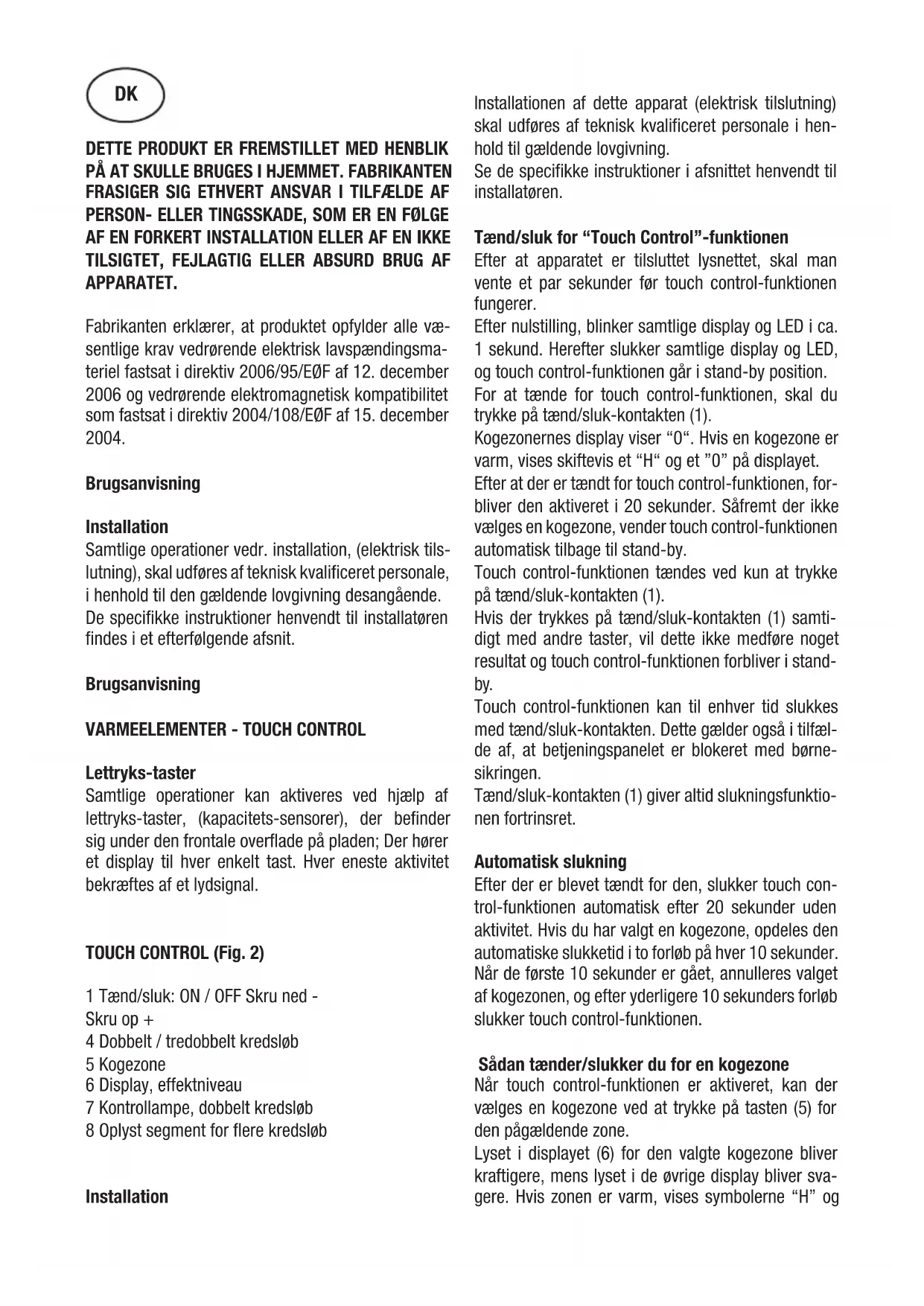

s

Fabrikanten erklærer, at produktet opfylder alle væsentlige krav vedrørende elektrisk lavspændingsmateriel fastsat i direktiv 2006/95/E∅F af 12. december 2006 og vedrørende elektromagnetisk kompatibilitet som fastsat i direktiv 2004/108/E∅F af 15. december 2004.

Brugsanvisning

Installation

Samtlige operationer vedr. installation, (elektrisk tilslutning), skal udføres af teknisk kvalificeret personale, i henhold til den gældende lovgivning desangående.

De specifikke instruktioner henvendt til installatøren findes i et efterfølgende afsnit.

Brugsanvisning

VARMEELEMENTER - TOUCH CONTROL

Lettryks-taster

Samtlige operationer kan aktiveres ved hjælp af lettryks-taster, (kapacitets-sensorer), der befinder sig under den frontale overflade på pladen; Der hører et display til hver enkelt tast. Hver eneste aktivitet bekræftes af et lydsignal.

TOUCH CONTROL (Fig. 2)

1 Tænd/sluk: ON / OFF Skru ned -
Skru op +
4 Dobbelt / tredobbelt kredsløb
5 Kogestone
6 Display, effektniveau
7 Kontrollampe, dobbelt kredsløb
8 Oplyst segment for flere kredsløb

Installation

Installationen af dette apparat (elektrisk tilslutning) skal udføres af teknisk kvalificeret personale i henhold til gældende lovgivning.

Se de specifikke instruktioner i afsnittet henvendt til installatøren.

Tænd/sluk for "Touch Control"-funktionen

Efter at apparatet er tilsluttet lysnettet, skal man vente et par sekunder før touch control-funktionen fungerer.

Efter nulstilling, blinker samtlige display og LED i ca. 1 sekund. Herefter slukker samtlige display og LED, og touch control-funktionen går i stand-by position.

For at tænde for touch control-funktionen, skal du trykke på tænd/sluk-kontakten (1).

Kogezonernes display viser "0". Hvis en kogezone er varm, vises skiftevis et "H" og et "0" på displayet.

Efter at der er tændt for touch control-funktionen, forbliver den aktiveret i 20 sekunder. Såfremt der ikke vælges en kogezone, vender touch control-funktionen automatisk tilbage til stand-by.

Touch control-funktionen tændes ved kun at trykke på tænd/sluk-kontakten (1).

Hvis der trykkes på tænd/sluk-kontakten (1) samtidigt med andre taster, vil dette ikke medføre noget resultat og touch control-funktionen forbliver i standby.

Touch control-funktionen kan til enhver tid slukkes med tænd/sluk-kontakten. Dette gælder også i tilfælde af, at betjeningspanelet er blokeret med børnesikringen.

Tænd/sluk-kontakten (1) giver altid slukningsfunktionen fortrinsret.

Automatisk slukning

Efter der er blevet tændt for den, slukker touch control-funktionen automatisk efter 20 sekunder uden aktivitet. Hvis du har valgt en kogezone, opdeles den automatiske slukketid i to forløb på hver 10 sekunder. Når de første 10 sekunder er gået, annulleres valget af kogezonen, og efter yderligere 10 sekunders forløb slukker touch control-funktionen.

Sådan tænder/slukker du for en kogezone

Når touch control-funktionen er aktiveret, kan der vælges en kogezone ved at trykke på tasten (5) for den pågældende zone.

Lyset i displayet (6) for den valgte kogezone bliver kraftigere, mens lyset i de øvrige display bliver svagere. Hvis zonen er varm, vises symbolerne "H" og

"0" skiftevis.

Ved at trykke på tasten SKRU OP (3) eller SKRU NED (2), kan man vælge kogeniveau, hvorefter zonen begynder at varme op.

Når du har valgt en kogezone, kan du indstille kogeniveauet ved at trykke og holde på tasten SKRU OP (3). Med niveau 1 som udgangspunkt øges effekten med 1 enhed pr. 0,4 sekund. Niveau 9 udgør det højeste kogeniveau.

Hvis kogeniveauet er blevet sat med tasten SKRU NED (2), vil udgangspunktet være niveau "9", (maksimal effekt). Når man trykker og holder på tasten, reduceres kogeniveauet med 1 enhed pr. 0,4 sekund. Når der nås ned på niveau 0, kan effekten ikke reduceres yderligere. Kun ved igen at trykke på tasten SKRU NED (2) eller SKRU OP (3) bliver det igen muligt at regulere kogeniveauet.

Sådan slukker du for en kogezone

Du vælger den kogezone, du gerne vil slukke for, med den tilsvarende tast (5). Lyset i displayet (6) for den valgte kogezone bliver kraftigere, mens lyset i de øvrige display bliver svagere. Ved at trykke på tasterne SKRU OP (3) og SKRU NED (2) samtidigt, indstilles kogezonens kogeniveau på "0". Alternativt kan man bruge tasten SKRU NED (2) til at reducere kogeniveauet til 0.

Hvis en kogezone er varm, vises symbolerne "H" og "0" skiftevis.

Sådan slukker du for alle kogezonerne

Ved at trykke på tænd/sluk-kontakten (1) kan du med øjeblikkelig virkning slukke for alle kogezonerne. I stand-by vises der et "H" i displayet for alle de kogezoner, som er varme. Alle øvrige display forbliver slukket.

Kogeniveau

Kogezonernes styrke kan indstilles på 9 forskellige niveauer, der angives med tallene fra "1" til "9" på LED-displayene (6) med syv segmenter.

Indikator for restvarme

Denne indikator viser brugeren, at den glaskeramiske zone har en temperatur, der er farlig, hvis du rører området over kogezonerne. Temperaturen beregnes ved hjælp af en matematisk model, og i tilfælde af at der er restvarme til stede, vises dette med et "H" på det pågældende display med 7 segmenter.

Opvarmningen og afkølingen beregnes på basis af:

Efter at have slukket for kogezonen, vil det pågældende display vise et "H" indtil zonens temperatur er faldet til under det kritiske niveau (≤ 60 °C) i henhold til den matematiske model.

Automatisk slukning (begrænsning af funktions- tid)

Afhængig af kogeniveauet slukker de enkelte kogezoner efter en forudindstillet maksimumtid, hvis kogezoner ikke anvendes.

Enhver betjening af kogezonen (med tasterne SKRU OP (3) og SKRU NED (2) eller dobbeltzonen) medfører, at kogezonens maksimale driftstid starter forfra og indstilles på den indledende værdi.

Beskyttelse mod utilsigtet tænding af apparatet

Hvis den elektroniske styring registrerer, at der bliver trykket konstant på en tast i ca. 10 sek., slukker apparatet automatisk. Styringen afgiver et akustisk fejlsignal for at advare brugeren om, at sensorerne har registreret tilstedeværelsen af en genstand. Fejlkoden "E R 0 3" vises på displayene. Såfremt kogezonen "er varm", vil et "H" blive vist på displayet skiftevis med fejlsignalet.

- Hvis du ikke aktiverer en kogezone inden for 20 sekunder efter, at du har tændt for Touch controlfunktionen, vender styringen tilbage til stand-by.

- Når styringen er tændt, har tasten ON/OFF forrang frem for en hvilken som helst anden tast således, at der når som helst kan slukkes for styringen; også i tilfælde af tryk på flere taster samtidigt eller ved et konstant tryk på disse.

- I stand-by vil et vedvarende tryk på tasterne ikke have nogen virkning. Under alle omstændigheder skal den elektroniske styring for igen at kunne aktiveres have registreret, at der ikke trykkes på nogen af tasterne.

Blokering af taster (børnesikring)

• Børnesikring:

Blokering af tasterne:

For at aktivere børnesikringsfunktionen, når du har tændt for berøringskontrollen, skal du trykke på valgknappen til den bageste, venstre kogezone samtidigt med knappen MINUS (2) i 3 sekunder, efterfulgt af valgknappen til den bageste, venstre kogezone

alene. Der vises et "L" i alle displayene, hvilket betyder LÅST. (Børnesikring mod utilsigtet tænding af apparatet). Hvis kogezonen er varm vil "L" og "H" blive vist på skift.

Denne handling skal udføres inden for de følgende 10 sekunder. Du må ikke trykke på nogen anden tast end de ovenfor nævnte. I modsat fald vil sekvensen blive afbrudt og den glaskeramiske kogezone vil ikke være blokeret.

Den elektroniske styring forbliver blokeret, indtil brugeren ophæver blokeringsmekanismen, også selvom man i mellemtiden har slukket og tændt for apparatet igen. Selv ikke en genaktivering af touch controlfunktionen, (efter en strømafbrydelse), vil afbryde blokeringen af tasterne.

Ophævelse af blokeringen af taster:

Børnesikringsmekanismen kan deaktiveres, når man har tændt for touch control-funktionen. Du skal trykke samtidig og i 3 sekunder på den bageste tast til venstre til valg af kogezone og på tasten SKRU NED (2), og derefter kun på tasten SKRU NED (2). Hvis ovens-tående handlinger udføres i den nævnte rækkefølge inden for de følgende 10 sekunder, vil blokeringen af tasterne blive ophævet og touch control-funktionen slukker. I modsat fald, vil sekvensen blive betragtet som ufuldstændig, touch control-funktionen forbliver blokeret og slukker efter 20 sekunder.

Når du igen tænder for touch control-funktionen med tasten ON/OFF viser samtlige display "0", decimal-punkterne blinker og touch control-funktionen er klar til at blive brugt. Hvis en kogezonen er varm vil "0" og "H" blive vist på skift.

Kontrol med flere kredsløb

Kogeplader med dobbelt eller tredobbelt kredsløb, se figur 2A

Kogeplade med dobbelt zone. (Figur 2B)

Aktivering af en dobbelt kogezone indebærer, at man tæn-der for begge kredsløb på én gang. Aktivering af det ydre kredsløb angives ved hjælp af en kontrollampe (7) i det nederste hjørne af displayet. Hvis du kun vil aktivere det indvendige kredsløb, kan du slukke det ydre kredsløb på kontakten til det dobbelte kredsløb (4). Hvis du igen trykker på knappen til det dobbelte kredsløb (4), aktiveres det ydre kredsløb igen, og den pågældende kontrollampe (7) tænder.

Kogeplade med tredobbelt zone. (Figur 2C) / Kogeplade med dobbelt og tredobbelt zone. (Figur 2D) Når en dobbelt / tredobbelt kogezone er aktiveret, tændes der for de tre kredsløb på samme tid. Aktivering / deaktivering af hvert kredsløb sker med knap 4, og det indikeres med et oplyst segment.

Akustisk signal (summelyd)

Under brugen ledsages de nedenstående handlinger af summelyd:

Forholdsregler (Fig. 3)

Mht. kogezonerne anbefales nedenstående:

• Anvend gryder med flad bund, og med en diameter, der svarer til omridset af kogezonen eller som er en anelse større end denne.
• Undgå at grydens indhold koger over. Kogezonens temperatur formindskes, när grydens indhold har nået kogepunktet;
• Lad ikke kogezonerne stå tændt, hvis ikke de er i brug og stil ikke tomme gryder og pander på kogezonerne.
• Hvis kogepladens overflade går i stykker, skal apparatets stik øjeblikkeligt tages ud af lysnettets stikkontakt for at undgå risikoen for at få et elektrisk stød.
• Til rengøring af kogepladen må ikke anvendes dampapparater.
• Dette apparat er ikke beregnet til at blive anvendt af personer, (inkl.børn), hvis fysiske, følelsesmæssige eller mentale kapaciteter er formindskede, eller såfremt disse personer ikke har nogen erfaring med eller kendskab til apparatet, hvis disse ikke har modtaget en forklaring omkring hvorledes apparetet bruges og altid under opsyn af en overfor dem ansvarshavende person.
• Der bør holdes opsyn med børn, med henblik på at undgå, at de bruger apparatet som legetøj.

Vedligeholdelse (Fig. 4)

Rester af solvpapir, madrester, fedtsprøjt, sukker eller meget søde varer bør fjernes omgående fra kogeområdet med en skraber for at undgå skader på den vitrokeramiske plade.

Derefter rengøres med et mildt rengøringsmiddel og køkkenrulle; der tørres efter med vand og til sidst tørres efter med en tør klud. Der må under ingen omstændigheder bruges svampe, ridsende klude,

Instruktionsvejledning henvendt til den tekniske installatør

Installation

De herværende instruktionsvejledninger er henvendt til den tekniske installatør som retningslinie mht. installation, regulering og vedligeholdelse, i overensstemmelse med de gældende lovgivninger og regelsæt desangående.

Anbringelse af apparatet (Fig. 5)

1 Set forfra

2 Siden forfra

Apparatet er beregnet til at skulle indbygges i en arbejdsstruktur, således som det er vist på tegningen. Det er vigtigt at klargøre overfladens perimeter med det vandtætte bånd.

Når apparatet er installeret, er der adgang til den nederste del. Et beskyttelsespanel (af træ eller lignende) bør placeres med den afstand, der er vist i figuren.

Elektrisk tilslutning

F∅R der foretages en elektrisk tilslutning, bør ne- densteånde kontrolleres:

- At installationens karakteristika stemmer overens med de data, der fremgår af apparatets identifikationsplade, som befinder sig på undersiden af den keramiske kogeplade;

- At installationen er udstyret med en effektiv jordforbindelse, i overensstemmelse med de gældende regler og lovbestemmelser desangående. Jordforbindelseskabel er et obligatorisk krav, som er vedtaget ved lov.

Såfremt apparatet ikke er udstyret med et sådans kabel og/el stik, anvendes materiale, der er beregnet til den strømstyrke og den arbejdstemperatur, som er opgivet på apparatets indentifikationsplade. Kablet må ikke på noget punkt være udsat for en temperatur, der overstiger 50°C i rumtemperatur.

Isæt den faste kabling som en metode til frakobling fra strømforsyningen, der har en kontaktadskillelse af alle poler, og som giver komplet frakobling i henhold til overspændingskategori III-betingelserne, og i overensstemmelse med kablingsreglerne. Stikket eller den omnipolære afbryder skal være let tilgængeligt, når apparatet er installeret.

Dette apparat er ikke beregnet til brug med en eks- tern timer eller et fjernbetjeningssystem.

Fabrikanten frasiger sig ethvert ansvar, såfremt ovennævnte retningslinier og de almindeligt gældende re-

gler omhandlende sikkerhed ikke er overholdt.

Hvis elforsyningsledningen er beskadiget, bør denne skiftes ud med en ny fra fabrikanten, hvilken operation skal udføres af en af fabrikanten autoriseret tekniker eller en tekniker, der er i besiddelse af lignende kvalifikationer, med henblik på undgåelse af unødige risici forbundet med installationen.
