BRUGSANVISNING I 753 BK CATA

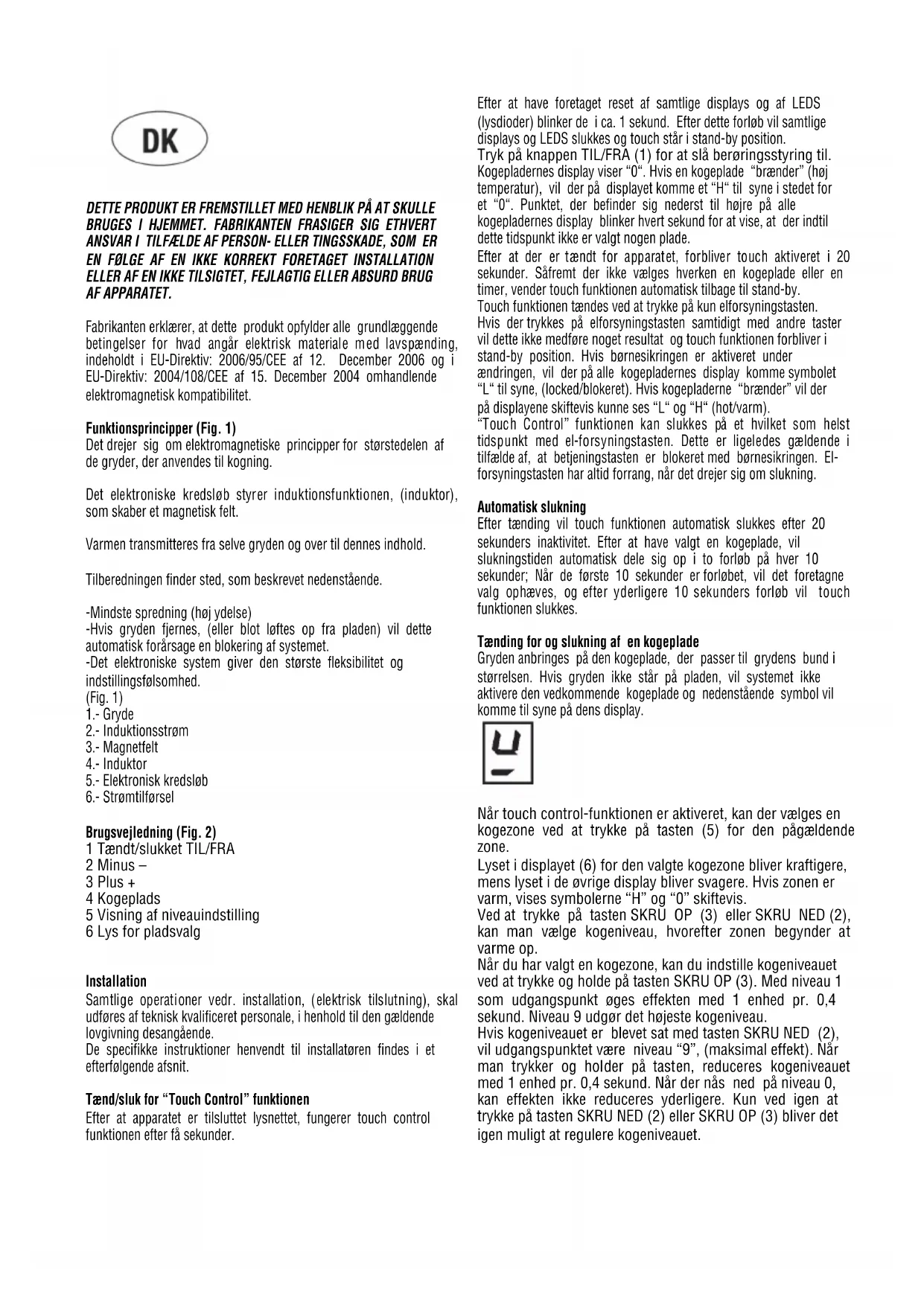

modo a prevenir qualquer perigo.DETTE PRODUKT ER FREMSTILLET MED HENBLIK PÅ AT SKULLE BRUGES I HJEMMET. FABRIKANTEN FRASIGER SIG ETHVERT ANSVAR I TILFÆLDE AF PERSON- ELLER TINGSSKADE, SOM ER EN FØLGE AF EN IKKE KORREKT FORETAGET INSTALLATION ELLER AF EN IKKE TILSIGTET, FEJLAGTIG ELLER ABSURD BRUG AF APPARATET.

Fabrikanten erklærer, at dette produkt opfylder alle grundlæggende

betingelser for hvad angår elektrisk materiale med lavspænding,

indeholdt i EU-Direktiv: 2006/95/CEE af 12. December 2006 og i

EU-Direktiv: 2004/108/CEE af 15. December 2004 omhandlende

elektromagnetisk kompatibilitet.

Funktionsprincipper (Fig. 1)

Det drejer sig om elektromagnetiske principper for størstedelen af

de gryder, der anvendes til kogning.

Det elektroniske kredsløb styrer induktionsfunktionen, (induktor),

som skaber et magnetisk felt.

Varmen transmitteres fra selve gryden og over til dennes indhold.

Tilberedningen finder sted, som beskrevet nedenstående.

-Mindste spredning (høj ydelse)

-Hvis gryden fjernes, (eller blot løftes op fra pladen) vil dette

automatisk forårsage en blokering af systemet.

-Det elektroniske system giver den største fleksibilitet og

indstillingsfølsomhed.

5.- Elektronisk kredsløb

Brugsvejledning (Fig. 2)

1 Tændt/slukket TIL/FRA

5 Visning af niveauindstilling

udføres af teknisk kvalificeret personale, i henhold til den gældende

lovgivning desangående.

De specifikke instruktioner henvendt til installatøren findes i et

efterfølgende afsnit.

Tænd/sluk for “Touch Control” funktionen

Efter at apparatet er tilsluttet lysnettet, fungerer touch control

funktionen efter få sekunder.

Efter at have foretaget reset af samtlige displays og af LEDS

(lysdioder) blinker de i ca. 1 sekund. Efter dette forløb vil samtlige

displays og LEDS slukkes og touch står i stand-by position.

Tryk på knappen TIL/FRA (1) for at slå berøringsstyring til.

Kogepladernes display viser “0“. Hvis en kogeplade “brænder” (høj

temperatur), vil der på displayet komme et “H“ til syne i stedet for

et “0“. Punktet, der befinder sig nederst til højre på alle

kogepladernes display blinker hvert sekund for at vise, at der indtil

dette tidspunkt ikke er valgt nogen plade.

Efter at der er tændt for apparatet, forbliver touch aktiveret i 20

sekunder. Såfremt der ikke vælges hverken en kogeplade eller en

timer, vender touch funktionen automatisk tilbage til stand-by.

Touch funktionen tændes ved at trykke på kun elforsyningstasten.

Hvis der trykkes på elforsyningstasten samtidigt med andre taster

vil dette ikke medføre noget resultat og touch funktionen forbliver i

stand-by position. Hvis børnesikringen er aktiveret under

ændringen, vil der på alle kogepladernes display komme symbolet

“L“ til syne, (locked/blokeret). Hvis kogepladerne “brænder” vil der

på displayene skiftevis kunne ses “L“ og “H“ (hot/varm).

“Touch Control” funktionen kan slukkes på et hvilket som helst

tidspunkt med el-forsyningstasten. Dette er ligeledes gældende i

tilfælde af, at betjeningstasten er blokeret med børnesikringen. El-

forsyningstasten har altid forrang, når det drejer sig om slukning.

Efter tænding vil touch funktionen automatisk slukkes efter 20

sekunders inaktivitet. Efter at have valgt en kogeplade, vil

slukningstiden automatisk dele sig op i to forløb på hver 10

sekunder; Når de første 10 sekunder er forløbet, vil det foretagne

valg ophæves, og efter yderligere 10 sekunders forløb vil touch

Tænding for og slukning af en kogeplade

Gryden anbringes på den kogeplade, der passer til grydens bund i

størrelsen. Hvis gryden ikke står på pladen, vil systemet ikke

aktivere den vedkommende kogeplade og nedenstående symbol vil

komme til syne på dens display.

Når touch control-funktionen er aktiveret, kan der vælges en

kogezone ved at trykke på tasten (5) for den pågældende

Lyset i displayet (6) for den valgte kogezone bliver kraftigere,

mens lyset i de øvrige display bliver svagere. Hvis zonen er

varm, vises symbolerne “H” og “0” skiftevis.

Ved at trykke på tasten SKRU OP (3) eller SKRU NED (2),

kan man vælge kogeniveau, hvorefter zonen begynder at

Når du har valgt en kogezone, kan du indstille kogeniveauet

ved at trykke og holde på tasten SKRU OP (3). Med niveau 1

som udgangspunkt øges effekten med 1 enhed pr. 0,4

sekund. Niveau 9 udgør det højeste kogeniveau.

Hvis kogeniveauet er blevet sat med tasten SKRU NED (2),

vil udgangspunktet være niveau “9”, (maksimal effekt). Når

man trykker og holder på tasten, reduceres kogeniveauet

med 1 enhed pr. 0,4 sekund. Når der nås ned på niveau 0,

trykke på tasten SKRU NED (2) eller SKRU OP (3) bliver det

Du vælger den kogezone, du gerne vil slukke for, med den

tilsvarende tast (5). Lyset i displayet (6) for den valgte

kogezone bliver kraftigere, mens lyset i de øvrige display

Hvis en kogezone er varm, vises symbolerne “H” og “0”

Slukning af alle kogepladerne

Ved at trykke på el-forsyningstasten kan der slukkes øjeblikkeligt

for alle kogepladerne. I stand-by position, vil der komme et “H“ til

syne på displayene til de kogeplader, som er varme. De øvrige

display vil slukkes.

Kogepladens varmestyrke kan indstilles på 9 forskellige niveauer,

der er vist med tallene “1“ til “9“ gennem LED display, (lysdioder),

Når du på kogezonen, der findes forrest til venstre, vælger

niveau 9, nedsættes styrken af

sikkerhedsmæssige årsager en anelse efter 30 minutters

drift. Har du brug for mere styrke, så vælg

niveauforstærkeren ("P").

Efter valg af en kogeplads kan forstærkelsesfunktionen

aktiveres ved at vælge effektniveau 9 og derefter trykke på

Med denne funktion vil bestemte kogeplader

kunne modtage en varmestyrke, der ligger over den nominelle

effekt, (antallet af kogeplader med booster samtidig afhænger af det

varmeniveau, der er fordelt på de forskellige plader, eftersom den

samlede varmestyrke bør være mindre end kogebordets maksimale

effekt. Hvis den pågældende plade har kapacitet til at aktivere

booster funktionen, vil der på dens display komme et “P” til syne.

Såfremt den disponible effekt ikke er tilstrækkelig til at aktivere

denne funktion, vil kogepladens effektindikator med et blinkende lys

i 3 sekunder vise, at der er behov for en formindskelse af den

Aktiveringen af booster funktionen er begrænset til et tidsrum på 5

minutter, for at beskytte køkkenudstyret. Efter den automatiske

desaktivering af boosteren, vil kogepladen fortsætte med et

varmeniveau på “9”. Boosteren kan genaktiveres efter nogle få

Hvis gryden tages af pladen, imens boosteren er aktiveret, vil denne

funktion fortsat være aktiv og der vil fortsat ske nedtælling af det

resterende booster-tidsrum.

Reguleringen af varmeniveauet er baseret på princippet om, at den

sidst programmerede ændring i varmeniveauet på de forskellige

kogeplader er den, der har første prioritet. Det betyder, at de

varmeniveauer, som er konfigurerede i de resterende kogeplader

kan blive formindsket automatisk.

- Såfremt induktionen registrerer, at en reduktion i en/flere

kogeplader er påkrævet, vil indikationslyset til den kogeplade, hvis

varmeniveau skal nedsættes, blinke i 3 sekunder, hvilket giver en

reguleringsperiode, før ændringen foretages.

- Såfremt der foretages en genregulering af den valgte kogeplade,

før reguleringsperioden udløber, vil effektfordeleren analysere

fordelingen af effekten igen. Hvis effektreduktion på dette tidspunkt

ikke er nødvendig, vil det blinkende lys slukkes, og det oprindelige

varmenivaeu vil fremgå af den pågældende indikator.

- Såfremt effektfordelingen ændres igen af brugeren af apparatet, vil

varmeniveauet på de kogeplader, som automatisk er blevet

reduceret under ingen omstændigheder blive forøget automatisk.

Residualvarme indikator

Denne indikator viser brugeren, at den keramiske plade har en

temperatur, der brænder ved berøring på de keramiske overflader,

der dækker kogepladerne. Temperaturen beregnes efter en

matematisk model og i tilfælde af, at der forefindes residualvarme,

vises dette med et blinkende “H” på displayet med 7 segmenter, der

hører til den varme plade.

Opvarmningen og nedkølingen beregnes som nedenstående:

et “H” indtil pladens temaratur er faldet til under det kritiske punkt

60ºC) i henhold til den matematiske beregning.

Automatisk slukning ( begrænsning af funktionstid)

Mht. varmeniveauet, såfremt der ikke foretages nogen operation, vil

hver kogeplade slukkes efter en forudgående fastsat max. tid.

Enhver betjening af kogepladen (med tasterne PLUS og MINUS)

medfører, at kogepladens maksimale operationstid indledes påny

og indstiller denne på dens indledende værdi.

Beskyttelsesmekanisme i tilfælde af en ikke tilsigtet tænding for

Hvis den elektroniske kontrol registrerer eksistensen af et konstant

tryk på en tast i ca. 10 sek., vil den automatisk slukke for

apparatet. Kontrollen udsender et lydsignal, der angiver en

fejlfunktion i 10 sekunder for at meddele brugeren, at sensorerne

har registreret tilstedeværelsen af en genstand. Displayene viser

fejlkoden, “ E R 0 3 “, som forbliver på panelerne, indtil den

elektroniske kontrol afgiver sin fejlmelding. Såfremt kogepladen

“brænder”, vil et “H“ komme til syne på displayet skiftevis med

· Hvis der ikke aktiveres en kogeplade indenfor de påfølgende 20

sekunder efter at Touch funktionen er tændt, vil kontrollen vende

tilbage til stand-by.

· Når kontrollen er tændt, vil tasten ON/OFF have forrang frem for

en hvilken som helst anden tast således, at kontrollen kan slukkes

på et hvilket som helst tidspunkt, også i tilfælde af tryk på flere

taster samtidigt eller ved et konstant tryk på disse.

· I stand-by vil et fortsat tryk på tasterne ikke have nogen virkning. I

hvilket som helst tilfælde, for atter at kunne tænde for den

elektroniske kontrol, bør denne have registreret, at der ikke er

trykket nogen tast ind.

Blokering af taster (børnesikring)

Blokering af tasterne:

For at aktivere denne sikkerhedsmekanisme til beskyttelse af børn

efter at have tændt for Touch funktionen bør der trykkes samtidigt

på tasterne: Tasten til valg af kogeplade nederst til højre og tasten

MINUS og derefter, trykkes atter på valgtasten nederst til højre. Der

vil komme et “L” til syne, hvilket betyder LOCKED/BLOKERET.

(Børnesikring imod en ikke tilsigtet tænding for apparatet). Hvis

kogepladen “brænder” vil “L” og “H” komme til syne skiftevist.

Denne operation bør finde sted indenfor de næstkommende 10

sekunder; Der bør ikke trykkes på nogen som helst anden tast endde ovenfor nævnte. I modsat fald vil sekvensen blive afbrudt og den

keramiske kogeplade vil ikke være blokeret.

Den elektroniske kontrol forbliver blokeret, indtil brugeren foretager

en ophævelse af blokeringsmekanismen, også selvom der i

mellemtiden er foretaget en slukning og en gentænding af

apparatet. Ikke engang en genaktivering af touch, (efter en

stømafbrydelse), vil afbryde blokeringen af tasterne.

Ophævelse af blokeringen af tasterne for at lave mad:

For at ophæve blokeringen af touch funktionen, trykkes samtidigt

på kogepladens valgtast, der befinder sig nederst til højre og på

tasten MINUS. “L“ (LOCKED/ blokeret) vil forsvinde fra displayet og

på alle kogepladers display vil der komme et blinkende “0“ til syne.

Såfremt en kogeplade måtte “brænde”, vil et “H” komme til syne i

stedet for “0”. Når der er slukket for touch, vil børnesikringen atter

Ophævelse af blokeringen af taster:

Efter at have tændt for touch, kan børnesikringsmekanismen

ophæves. Der skal trykkes samtidigt på valgtasten nederst til højre,

og på tasten MINUS og derefter trykkes kun på tasten MINUS.

Hvis ovenstående operationer foretages i den nævnte rækkefølge

indenfor de næstkommende 10 sekunder, vil blokeringen af

tasterne blive ophævet og der vil slukkes for touch funktionen. I

modsat fald, vil sekvensen blive betragtet som ufuldstændig, touch

funktionen vil forblive blokeret og vil slukkes efter forløbet af 20

Når der atter tændes for touch funktionen med tasten ON/OFF vil

samtlige display vise “0”, decimalpunkterne vil blinke og touch

funktionen er klar til at kunne udføre madlavningen.

kogezonen er varm vil “0” og “H” blive vist på skift.

Akustisk signal (summelyd)

Under brugen vil de nedenstående aktiviteter være forbundet med

· Timer funktionen findes i to versioner:

· Selvstændig timer ml. 1 til 99 min: Lydsignal, der meddeler

afslutning på det forløbne valgte tidsrum. Denne funktion er kun

disponibel, mens den keramiske kogeplade ikke er i brug.

· Timer til kogeplader ml. 1 og 99 min: Lydsignal, der meddeler

afslutning på det forløbne valgte tidsrum; de fire kogeplader kan

programmeres uafhængigt.

· Hvis styringen er sat TIL, og der ikke er valgt nogen

kogeplads, kan den selvstændige timer anvendes ved

samtidig brug af knapperne MINUS (2) og PLUS (3).

· Ændringer i værdien, (0 – 99 min), kan foretages med et minut ad

gangen ved at trykke på tasten PLUS fra 0 til 99 og på tasten

· Ved at udøve et konstant tryk på tasterne PLUS eller MINUS opnås

en dynamisk forøgelse af ændringshastigheden, indtil der opnås en

max. værdi, uden lydsignaler.

· Når tasterne slippes, PLUS eller MINUS, vil forøgelses- og

formindskelseshastigheden atter starte fra den indledende værdi.

· Programmering af timeren kan foretages såvel med et langt tryk

på tasterne PLUS og MINUS som med korte gentagne tryk (med

Når programmeringen af timeren er foretaget, påbegyndes

nedtællingen. Udløbet af det programmerede tidsrum vil blive

meddelt med et akustisk signal og et blinkende lys på timerens

· Automatisk efter 2 minutters forløb

· Ved at trykke på en hvilken som helst tast

Displayet holder op med at blinke og det slukkes.

Slukke for/ændre timerens indstilling

· Timingen kan ændres eller slukkes på et hvilket som helst

tidspunkt ved at trykke

samtidig brug af knapperne MINUS (2)

Timeren vil vise “0” i 6 sekunder og vil derpå slukkes.

· Når touch funktionen tændes, (ved at trykke på el-

forsyningstasten), vil den selvstændige timer slukkes.

Programmering af kogepladernes timere

Med touch funktionen aktiveret, kan hver kogeplades uafhængige

· Hvis du vælger en kogeplads ved hjælp af knappen til valg

af kogeplads (4), vil valg af indstillingen og endelig en

samtidig brug af knapperne MINUS (2) og PLUS (3) bevirke,

at timeren kan programmeres som en slukningsfunktion for

· Ved programmering af timeren vil pilotlyset (6) på den

valgte kogeplads blinke.

· Udløbet af det programmerede tidsrum oplyses med et akustisk

signal og der kommer et “00” til syne på displayet, imens LED,

(lysdiode), til den kogeplade, hvis tidrum er programmeret med

timeren begynder at blinke. Kogepladen vil slukkes, og der vil

komme et “H” til syne, hvis kogepladen “brænder”; Hvis dette ikke

er tilfældet, vil pladens display vise en streg.

Lydsignalet og displayets blink afbrydes ved:

· Automatisk efter 2 minutter

· Ved tryk på en hvilken som helst tast

Timerens display slukkes.

· De grundlæggende funktioner er analoge (svarer til) den

selvstændige timers operationer.

OBS!–Forholdsregler-Advarsler:

- Under brugen af kogepladen bør magnetisk materiale, så som

kreditkort, cd er, regnemaskiner, etc. ikke være i nærheden af

- Der må aldrig anbringes sølvpapir eller produkter, der er pakket

ind i sølvpapir direkte på pladen.

- Metalgenstande, så som knive, gafler, skeer og låg må ikke

anbringes ovenpå pladen, for at undgå at disse elementer

- Gryder/pander med teflonlag bør ikke opvarmes i mere end 1-2

minutter, såfremt der ikke er ingredienser i gryden/panden.

- Når der skal tilberedes retter, der har tendens til at brænde på i

bunden, begyndes ved lav varme for derefter at forøge varmen og

foretage en hyppig omrøring.

- Når tilberedningen er afsluttet, slukkes med den til pladen hørende

mekanisme, (formindskelse til “0”) og stol ikke på gryde-

detektoren.- Hvis kogepladens overflade går i stykker, skal apparatets stik

øjeblikkeligt tages ud af lysnettets stikkontakt for at undgå risikoen

for at få et elektrisk stød.

- Til rengøring af kogepladen må ikke anvendes dampapparater.

- Dette apparat er ikke beregnet til at blive anvendt af personer,

(inkl.børn), hvis fysiske, følelsesmæssige eller mentale kapaciteter

er formindskede, eller såfremt disse personer ikke har nogen

erfaring med eller kendskab til apparatet, hvis disse ikke har

modtaget en forklaring omkring hvorledes apparetet bruges og altid

under opsyn af en overfor dem ansvarshavende person.

- Der bør holdes opsyn med børn, med henblik på at undgå, at de

bruger apparatet som legetøj.

- Hvis en magnet tiltrækkes af grydens bund, er denne gryde egnet

til brug på plader med induktionsvarme.

- Det anbefales altid at anvende gryder, der er anbefalet til

- Gryder med flad og tyk bund.

- En gryde, hvis bund svarer nøjagtigt til kogepladens diameter,

giver mulighed for et optimalt udbytte af varmen.

- En gryde, der er mindre, reducerer varmen, men forårsager ikke

energispild. Det anbefales aldrig at anvende gryder med en

diameter mindre end 10 cm.

- Inox. gryder med flerlaget bund eller jerninox. Gryder, hvis der i

bunden af gryden står: Beregnet til induktionsvarme.

- Hvis der bruges gryder af smedejern, er det at foretrække, at disse

har emaljeret bund med henblik på at undgå ridser på den

vitrokeramiske plade.

- Følgende gryder/pander er ikke anvendelige: Glas, keramik,

stentøj, aluminiumsgryder, kobber eller ikke magnetisk inox.

Vedligeholdelse (Fig. 4)

Rester af sølvpapir, madrester, fedtstænk, sukker eller meget søde

retter bør øjeblikkeligt fjernes fra den keramiske plade med en

skraber for at undgå skader på den keramiske plades overflade.

Derefter rengøres med et anbefalet rengøringsmiddel og

køkkenrulle. Herefter tørres efter med vand og der tørres efter igen

med en tør klud. Der må ALDRIG anvendes svampe eller

stålsvampe, der kan ridse; der må heller IKKE anvendes

rengøringsmidler, der indeholder agressive kemiske komponenter

Instruktionsvejledning henvendt til den tekniske installatør

De herværende instruktionsvejledninger er henvendt til den tekniske

installatør som retningslinie mht. installation, regulering og

vedligeholdelse, i overensstemmelse med de gældende lovgivninger

og regelsæt desangående. Operationerne bør ALTID foretages,

mens apparatet IKKE er tilsluttet lysnettet.

Anbringelse (Fig. 5)

Apparatet er beregnet til at skulle nedsænkes i en bordplade,

således som vist på nedenstående figur.

Nedsænkningsåbningens perimeter skal forsynes med

Det anbefales IKKE at foretage installation ovenover en ovn, og

såfremt en sådan installation alligevel ønskes foretaget, bør

nedenstående kontrolleres:

- At ovnen er udstyret med et velfungerende nedkølingssystem.

- At der UNDER INGEN OMSTÆNDIGHEDER må være tale om

udslip af varm luft fra ovnen op under den keramiske kogeplade.

- At der findes udluftningspassager, som vist på figuren.

- At installationens karakteristika stemmer overens med de data,

der fremgår af apparatets identifikationsplade, som befinder sig på

undersiden af den keramiske kogeplade;

- At installationen er udstyret med en effektiv jordforbindelse, i

overensstemmelse med de gældende regler og lovbestemmelser

desangående. Jordforbindelseskabel er et obligatorisk krav, som er

Såfremt apparatet ikke er udstyret med et sådans kabel og/el stik,

anvendes materiale, der er beregnet til den strømstyrke og den

arbejdstemperatur, som er opgivet på apparatets

indentifikationsplade. Kablet må ikke på noget punkt være udsat for

en temperatur, der overstiger 50°C i rumtemperatur.

Der skal indsættes en metode til afbrydelse fra

hovedforsyningen i det faste ledningsnet ved hjælp af en

separation af berøringsfladerne i alle poler, der giver fuld

afbrydelse ved betingelser af kategori III med for høj

spænding, i overensstemmelse med reglerne vedrørende el-

Stikket eller den omnipolære afbryder skal være let

tilgængeligt, når apparatet er installeret.

Dette apparat er ikke beregnet til at blive brugt med en

ekstern timer eller et fjernbetjeningssystem.

Fabrikanten frasiger sig ethvert ansvar, såfremt ovennævnte

retningslinier og de almindeligt gældende regler omhandlende

sikkerhed ikke er overholdt.

Hvis elforsyningsledningen er beskadiget, bør denne skiftes ud

med en ny fra fabrikanten, hvilken operation skal udføres af en af

fabrikanten autoriseret tekniker eller en tekniker, der er i

besiddelse af lignende kvalifikationer, med henblik på

Varmen overføres direkte fra kjelen/stekepannen til maten.

koketoppen er koblet til nettet.

har restvarme (dvs. at den er meget varm og kan forårsake

vise ”L” og ”H” (hot/varm).

eller en kjele med for liten diameter, vil kokesonen ikke

de andre kokeplatene slukkes. Hvis platen er meget varm,

med ett trinn hvert 0,4 sekund. Når du når trinn 9, er det ikke

du trykker minustasten (2) eller plusstasten (3) på nytt, er

Hvis en kokeplate er meget varm, vises en "H" og en "0"

aktiveres for samtidig, vil avhenge av valgt effekttrinn på

hver kokesone; dette må ikke overstige koketoppens

maksimale varmeeffekt. Hvis den valgte kokesonen har

kapasitet nok til å aktivere booster-funksjonen, vil display

vise symbolet ”P”. Hvis kokesonen ikke har tilstrekkelig

automatisk hvis nødvendig.

restvarmen med “H” på det respektive syvsegment-

etter en forhåndsprogrammert tid hvis det ikke stilles et nytt

kokesonen har restvarme, vil ”H” og feilkoden vekselvis

. På standby-modus vil en kontinuerlig tastetrykking ikke

og på display vil det vises en ”L” for LOCKED (barnesikring

for høyre kokesone nede, og minus-tasten. ”L”-symbolet

(LOCKED/låst) vil forsvinne og ”0” vil blinke på allekokesonenes display. Hvis en kokesone har restvarme, vil

det vises ”H” i stedet for ”0”. Hvis man trykker OFF-tasten

for utkobling av touchkontrollen, vil barnesikringen aktiveres

annullleres og touchkontrollen utkobles. Hvis ikke, vil

Hvis en kokeplate er meget varm, vises "0" og "H" vekselvis

på pluss- eller minus-tasten. Hvis man trykker på pluss-

tastene samtidig, hvilket vil stille timeren direkte på ”0”.

hvis ikke, vil det på display vises en strek.

effekttrinn settes på ”0”. Stol ikke på

Instrukser til installatøren

Disse instruksene er til veiledning for installatøren ved

Det anbefales å ikke installere koketoppen over en ovn. Er

det ingen annen utvei, må man være obs på følgende:

- Ovnen må ha et effektivt avkjølingssystem.

- Det må ikke strømme varm damp fra ovnen opp mot
