TD 302 - Cuisinière CATA - Notice d'utilisation et mode d'emploi gratuit

Marque	CATA
Modèle	TD 302
Type de produit	Table de cuisson vitrocéramique
Type de commande	Touches à effleurement (Touch Control)
Nombre de foyers	4 (estimation d'après la notice)
Niveaux de puissance	9 (de 1 à 9)
Fonction double circuit	Oui (sur certains foyers)
Fonction triple circuit	Oui (sur certains foyers)
Sécurité enfants	Oui (verrouillage des touches)
Indicateur de chaleur résiduelle	Oui (affichage "H")
Arrêt automatique	Oui (durée limitée par niveau de puissance)
Protection contre mise en marche involontaire	Oui (arrêt si touche pressée >10 secondes)
Signal sonore	Oui (vibreur)
Type d'alimentation	Électrique (raccordement au réseau)
Entretien	Nettoyer avec raclette et produit adapté, éviter éponges abrasives
Installation	Encastré, doit être réalisée par un personnel qualifié
Conformité	Directives 2006/95/CEE et 2004/108/CEE

FOIRE AUX QUESTIONS - TD 302 CATA

Comment allumer et éteindre la table de cuisson CATA TD 302 ?

Pour allumer, appuyez sur la touche Marche/Arrêt (1). Les afficheurs indiquent '0'. Pour éteindre complètement, appuyez à nouveau sur la touche Marche/Arrêt. L'arrêt automatique intervient après 20 secondes d'inactivité.

Comment régler la puissance d'un foyer ?

Sélectionnez le foyer avec la touche correspondante (5), puis utilisez les touches Plus (3) ou Moins (2) pour ajuster la puissance de 1 à 9. Maintenez la pression pour un changement rapide.

Comment utiliser la fonction double circuit ?

Sur les foyers équipés, l'activation simultanée des deux circuits est automatique. Pour désactiver le circuit externe, appuyez sur la touche Circuit double/triple (4). Le voyant (7) s'éteint. Appuyez à nouveau pour réactiver.

Comment activer la sécurité enfants ?

Après avoir allumé la table, appuyez simultanément pendant 3 secondes sur la touche de sélection du feu avant gauche et sur la touche Moins (2). Ensuite, appuyez sur la touche avant gauche. 'L' s'affiche pour indiquer le verrouillage.

Que signifie l'affichage 'H' sur un foyer ?

'H' indique que le foyer est encore chaud (température supérieure à 60°C). Ne touchez pas la surface. L'affichage alterne avec '0' ou 'L' si verrouillé.

Que faire en cas de débordement de liquide ?

Évitez les débordements. En cas de déversement, réduisez la puissance et nettoyez immédiatement avec une raclette pour éviter d'endommager la surface.

Comment nettoyer la plaque vitrocéramique ?

Utilisez une raclette pour enlever les résidus, puis un produit nettoyant adapté et du papier absorbant. Rincez à l'eau et séchez avec un torchon propre. N'utilisez jamais d'éponges métalliques ou abrasives.

Que faire si la surface se casse ?

Débranchez immédiatement l'appareil du réseau électrique pour éviter un choc électrique. Contactez un service technique agréé.

Comment installer l'appareil ?

L'installation doit être réalisée par un personnel qualifié. Suivez les instructions de la notice pour le positionnement et le branchement électrique conforme aux normes.

Que faire si un code erreur apparaît ?

Un code d'erreur comme 'E R O 3' indique une pression continue sur une touche pendant plus de 10 secondes. Nettoyez les touches et relancez l'appareil. Si persiste, contactez le service après-vente.

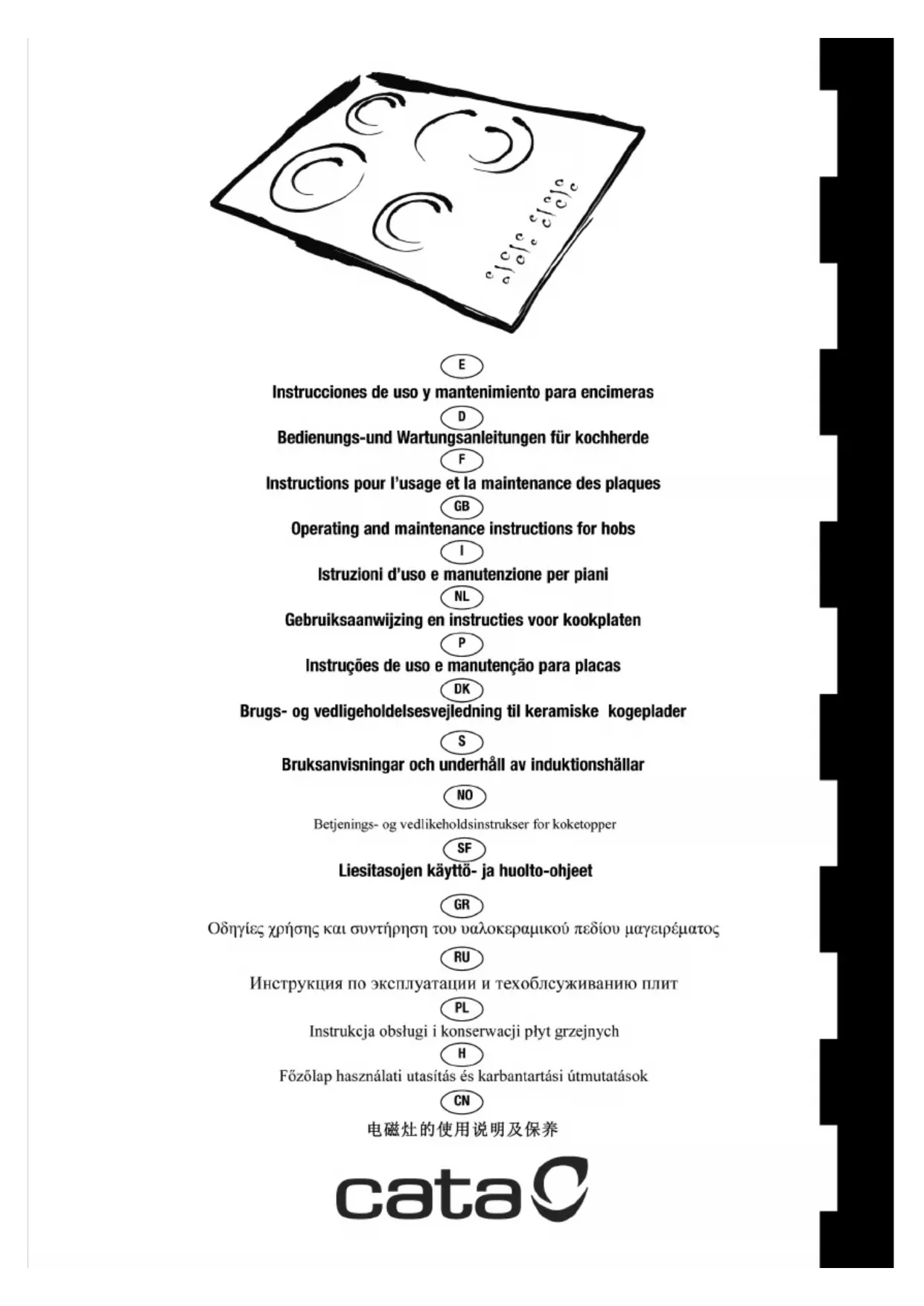

MODE D'EMPLOI TD 302 CATA

Instructions pour l'usage et la maintenance des plaques

GB

Le fabricant déclare que ce produit répond aux normes relatives au matériel électrique basse tension établies par la directive 2006/95/CEE du 12 décembre 2006 et à la compatibilité électromagnétique définie par la directive 2004/108/CEE du 15 décembre 2004.

Instructions pour l'usager

Installation

Toutes les opérations relatives à l'installation (raccordement électrique) doivent être faites par un personnel qualifié, en conformité avec les normes en vigueur.

En ce qui concerne les instructions spécifiques voir la partie réservée à l'installateur.

Emploi

ÉLÉMENTS CHAUFFANTS TOUCH CONTROL

Touches à effleurement

Toutes les opérations peuvent être effectuées à l'aide des touches à effleurement (capteurs capacitifs), situés sur le panneau avant de la carte ; à chaque touche correspond un display. Toute activité sera confirmée par un signal sonore.

TOUCH CONTROL (Fig. 2)

1 Marche/arrêt ON / OFF
2 Moins -
3 Plus +
4 Circuit double/triple
5 Foyer
6 Affichage du niveau de puissance
7 Voyant double circuit
8 Segment lumineux circuits multiples

Installation

Toutes les opérations relatives à l'installation (raccordement électrique) doivent être faites par du personnel qualifié, conformément aux normes en vigueur.

En ce qui concerne les instructions spécifiques voir la partie réservée à l'installateur.

Marche/arrêt de la commande Touch Control

Après la mise sous tension, il faut environ 1 seconde à la commande sensitive pour être prête à fonctionner.

Après la réinitialisation de tous les afficheurs, les DEL clignotent pendant 1 seconde environ. Puis les afficheurs et les DEL s'éteignent et la commande sensitive se met en stand-by.

La commande sensitive s'active au moyen de la touche Marche (1).

Les afficheurs des foyers indiquent « 0 ». Lorsque l'un des foyers est « brûlant » (température élevée), l'afficheur indique « H » puis « 0 » alternativement.

Après la mise en marche, la commande sensitive reste active pendant 20 secondes. Si aucun foyer n'est sélectionné, la commande sensitive se met automatiquement en stand-by.

La commande sensitive ne peut être activée qu'au moyen de la touche Marche (1).

Le fait d'appuyer simultanément sur la touche Marche (1) et sur d'autres touches ne produit aucun effet, la commande sensitive reste en stand-by.

La commande sensitive peut être désactivée à tout moment au moyen de la touche Marche (1). Y compris lorsque la commande a été verrouillée avec le dispositif de sécurité enfants.

La touche Marche (1) est toujours prioritaire dans la fonction d'arrêt.

Arrêt automatique

La commande sensitive s'arrête automatiquement après 20 secondes d'inactivité. Après avoir sélectionné un foyer, l'arrêt automatique s'effectue en deux parties : 10 secondes après lesquelles le foyer est désactivé, puis encore 10 secondes après lesquelles la commande sensitive s'éteint.

Marche/arrêt d'un foyer

Lorsque la commande sensitive est activée, appuyer sur la touche (5) correspondant au foyer à sélectionner.

L'afficheur (6) du foyer sélectionné s'éclaire davanta-

ge alors que les autres deviennent moins lumineux. Si le foyer est « brûlant », l'afficheur indique alternativement « H » et « 0 ».

Pour sélectionner la puissance, appuyer sur la touche PLUS (3) ou MOINS (2) ; le foyer commence à chauffer.

Une fois le foyer sélectionné, maintenir la pression sur la touche PLUS (3) pour sélectionner la puissance : à partir du niveau 1, la puissance augmente d'une unité toutes les 0,4 secondes. Une fois le niveau 9 atteint, il est impossible d'augmenter la puissance.

Si le niveau de puissance a été choisi au moyen de la touche MOINS (2), le niveau de départ est le « 9 » (niveau maximum). Si la pression est maintenue sur la touche, la puissance diminue d'une unité toutes les 0,4 secondes. Une fois le niveau 0 atteint, il est impossible de réduire la puissance. Il faut alors appuyer à nouveau sur la touche MOINS (2) ou PLUS (3) pour modifier le niveau de puissance.

Arrêt d'un foyer

Sélectionner le foyer à éteindre avec la touche (5) correspondante. L'afficheur (6) du foyer sélectionné s'éclaire davantage alors que les autres deviennent moins lumineux. La pression simultanée des touches PLUS (3) et MOINS (2) rétablit le niveau de puissance sur 0. La touche MOINS (2) peut également permettre de réduire le niveau de puissance à 0.

Lorsqu'un foyer est « brûlant », « H » et « 0 » s'affichent alternativement.

Arrêt de tous les foyers

Pour obtenir l'arrêt immédiat de tous les foyers, appuyer sur la touche Marche (1). En mode stand-by, la lettre « H » s'affiche pour tous les foyers « brûlants ». Tous les autres afficheurs sont éteints.

Puissance

Il existe 9 niveaux de puissance pour chaque foyer : ils sont indiqués par des repères gradués de « 1 » à « 9 » sur les afficheurs (6) à DEL de sept segments.

Indicateur de chaleur résiduelle

Il signale à l'utilisateur que le verre est chaud et peut représenter un danger en cas de contact avec la surface située autour du foyer. La température est déterminée à partir d'un modèle mathématique. La chaleur résiduelle est indiquée par la lettre « H » sur l'afficheur à sept segments correspondant.

Le chauffage et le refroidissement sont calculés en fonction :

De la puissance sélectionnée (de « 0 » à « 9 »)

De la durée d'activation.

Une fois le foyer éteint, l'afficheur correspondant indique « H » jusqu'à ce que la température du foyer redescende en dessous du niveau critique (≤ 60°C) sur la base du modèle mathématique.

Arrêt automatique (durée limite de fonctionnement)

En fonction de la puissance choisie, chaque foyer s'éteint après un temps établi si aucune opération n'est exécutée.

Chaque intervention sur le foyer (avec les touches PLUS (3) et MOINS (2) ou double zone) rétablit la durée limite de fonctionnement du foyer à sa valeur initiale.

Protection contre la mise en marche involontaire

Si le contrôle électronique détecte la pression continue d'une touche pendant près de 10 s, il s'arrête automatiquement. Le contrôle émet un signal sonore d'erreur pour avertir l'utilisateur de la présence d'un objet sur les capteurs. Le code d'erreur « E R O 3 » apparaît sur les afficheurs. Si le foyer est « brûlant », l'afficheur indique alternativement « H » et le signal d'erreur.

- Si aucun foyer n'est activé pendant 20 secondes après la mise en marche de la commande sensitive, le contrôle revient en mode stand-by

- Lorsque le contrôle est actif, la touche ON/OFF est prioritaire sur toutes les autres : le contrôle peut être coupé à tout moment, même en cas de pression multiple ou continue sur des touches.

- En mode stand-by, l'activation continue des touches ne produit aucun effet. Le contrôle électronique doit s'assurer qu'aucune touche n'est active avant de pouvoir être remis en marche.

Verrouillage des touches (sécurité enfants)

- Sécurité enfants :

Verrouillage des touches :

Pour activer le dispositif de sécurité pour enfants après la mise en marche de la commande sensitive, il faut appuyer simultanément pendant 3 secondes sur la touche de sélection du feu avant gauche et sur la touche MOINS (2). Ensuite, appuyer uniquement sur la touche de sélection du feu avant gauche. La lettre « L » pour LOCKED apparaîtra sur tous les afficheurs

(sécurité enfants contre l'allumage involontaire). Si le foyer est « brûlant », l'afficheur indique alternativement « L » et « H ».

Cette opération s'effectue normalement dans les 10 secondes, aucune autre touche (en dehors de celles qui viennent d'être indiquées) ne doit être activée. Dans le cas contraire, la séquence est interrompue et la table de cuisson est verrouillée.

Le contrôle électronique reste verrouillé jusqu'à ce que l'utilisateur le débloque, même si, entre temps, il est arrêté et remis en marche. Même une réinitialisation de la commande sensitive (après une chute de tension) ne débloque pas les touches.

Suppression du verrouillage des touches :

Après l'activation de la commande sensitive, la sécurité pour enfants peut être désactivée. Il faut appuyer simultanément pendant 3 secondes sur la touche de sélection du feu avant gauche et sur la touche MOINS (2). Ensuite, appuyer uniquement sur la touche MOINS (2). Si toutes les opérations sont exécutées dans l'ordre, les touches se déverrouillent dans les 10 secondes qui suivent et la commande sensitive s'éteint. Dans le cas contraire, la séquence est considérée comme incomplète et la commande sensitive reste verrouillée. Elle est coupée au bout de 20 secondes.

Si la commande sensitive est remise en marche par le biais de la touche ON/OFF, tous les afficheurs indiquent « 0 », les points décimaux clignotent ; la commande sensitive est prête pour la cuisson. Si le foyer est « brûlant », l'afficheur indique alternativement « 0 » et « H ».

Contrôle des circuits multiples

Plaques sans circuit double ou triple, voir fig. 2A

Plaque avec zone double. (Fig. 2B)

L'activation d'un foyer double demande la mise en marche simultanée des deux circuits. L'activation du circuit externe est signalée par un voyant lumineux (7) situé dans l'angle inférieur droit de l'afficheur. Si seul l'allumage du circuit interne est requis, il faut appuyer sur la touche du double circuit (4) pour désactiver le circuit externe. Pour réactiver le circuit externe, appuyer à nouveau sur la touche du double circuit (4) ; le voyant lumineux (7) correspondant s'allume à son tour.

Plaque avec zone triple (fig. 2C)/Plaque avec zone double et triple. (Fig. 2D)

L'activation d'une zone de cuisson double/triple implique l'allumage des trois circuits à la fois. L'activation/la désactivation de chaque circuit est réalisée avec la touche 4 et indiquée par un segment lumineux (8).

Signal sonore (vibreur)

Pendant le fonctionnement, le vibreur signale les activités suivantes :

• Pression normale sur les touches (son bref).
• Pression continue sur les touches pendant plus de 10 secondes (son prolongé intermittent).

Précautions (Fig. 3)

• Nous recommandons l'utilisation de recipients à fond plat d'un diamètre égal ou légèrement supérieur à celui de la zone chaude;
• Eviter les débordements de liquide; réduire la puissance une fois l'ebullition atteinte;
• Ne pas laisser fonctionner les éléments de chauffe à vide ou avec un recipient vide.
• Si la surface de la plaque se casse, débrancher immédiatement l'appareil du réseau électrique pour éviter un éventuel choc électrique.
• Ne pas utiliser d'appareils à vapeur pour le nettoyage de la plaque.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui ne possèdent pas d'expérience ou de connaissance, sauf si elles ont été supervisées ou si elles ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.
• Les enfants devront être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien (Fig. 4)

Enlevez aussitôt du plan de cuisson tout fragment de papier en aluminium, tout résidu de nourriture, toute éclaboussures de graisse, de sucre ou d'autres aliments fortement riches en saccharine à l'aide d'une raclette à fin d'éviter d'endommager la surface du plan. Ensuite, nettoyer avec un produit adéquat et du papier absorbant, puis rincer à l'eau et sécher avec un torchon propre. N'utiliser en aucun cas d'éponges métalliques ou abrasives, éviter également d'utiliser des détergents chimiques agressifs comme les produits de nettoyage pour fours.

Instructions pour l'installateur Installation

Ces instructions sont faites pour le technicien spécialisé comme guide à l'installation, au réglage e à l'entretien suivant les lois et les normes en vigueur. Les interventions doivent toujours être effectuées quand l'appareil est débranché.

Positionnement (Fig. 5)

1 Vue de face

2 Côté frontal

L'appareil est prévu pour être encastré dans une table de travail comme indiqué dans le dessin spécial.

Préparer la colle pour seller ci-jointe sur tout le périmètre du plan.

Si la partie inférieure est accessible une fois l'appareil installé, il faut placer un panneau de protection (en bois ou similaire) à la distance indiquée sur la figure.

Branchement électrique

Avant d'effectuer le branchement électrique, s'assurer que:

- les caractéristiques de l'installation soient de nature à satisfaire toutes les indications portées sur la plaque signalétique située sous l'appareil;

- que l'installation dispose d'un raccordement à la terre secon les normes et les dispositions en vigueur. La mise à terre est obligatoire aux termes de la loi.

Si l'appareil n'a pas de câble et /ou de prise correspondante, utiliser de la matière apte à l'absorption indiquée sur la plaque signalétique et à la température de travail. Le câble ne devra jamais atteindre une température supérieure de 50°C à celle ambiante.

Insérer dans le câblage un moyen de déconnexion du réseau électrique apportant une séparation du contact de tous les pôles et assurant ainsi une déconnexion complète du réseau selon les conditions de surtension de catégorie III, conformément aux normes de câblage.

Cet appareil n'est pas prévu pour fonctionner à l'aide d'un temporisateur externe ou d'un système de commande à distance indépendant.

La prise ou l'interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l'appareil.

Le Constructeur décline toute responsabilité au cas où ces normes et les autre normes contre les accidents ne seraient pas observées.

Si le câble d'alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un centre de service autorisé ou par un électricien qualifié, afin de prévenir tous les dangers.
