Marque	CATA
Modèle	TT 603
Type de produit	Table de cuisson vitrocéramique
Catégorie	Cuisinière
Dimensions (L x P x H)	60 x 52 x 5 cm (estimation)
Poids	Environ 10 kg
Alimentation	220-240 V ~ 50/60 Hz
Puissance maximale	7200 W (estimation)
Nombre de foyers	4
Commandes	Touches à effleurement Touch Control
Niveaux de puissance	9 (1 à 9)
Fonctions spéciales	Double/triple circuit, arrêt automatique, sécurité enfants, indicateur de chaleur résiduelle
Indicateur de chaleur résiduelle	Affichage « H » pour foyer chaud
Arrêt automatique	Après 20 secondes d'inactivité ou durée selon puissance
Verrouillage des touches	Sécurité enfants activable/désactivable
Matériau de la surface	Vitrocéramique
Nettoyage	Raclette, produits non abrasifs, éviter éponges métalliques
Installation	Encastrée dans un plan de travail
Raccordement électrique	Par un installateur qualifié, mise à la terre obligatoire
Protection contre la mise en marche involontaire	Arrêt après 10 secondes de pression continue sur une touche
Signal sonore	Confirmation des touches, alarme d'erreur
Certifications	Directives 2014/35/EU et 2014/30/EU

FOIRE AUX QUESTIONS - TT 603 CATA

Comment allumer la table de cuisson ?

Appuyez sur la touche Marche/Arrêt (1). Les afficheurs indiquent '0'. Sélectionnez ensuite un foyer avec la touche (5) et ajustez la puissance avec les touches + (3) ou - (2).

Comment utiliser la fonction double/triple circuit ?

Pour activer le circuit externe, appuyez sur la touche Circuit double/triple (4). Un voyant (7) ou segment lumineux (8) indique l'activation. Appuyez à nouveau pour désactiver.

Comment activer la sécurité enfants ?

Après avoir allumé la table, appuyez simultanément pendant 3 secondes sur la touche du foyer avant gauche et sur la touche Moins (2). Relâchez et appuyez uniquement sur la touche du foyer avant gauche. 'L' s'affiche.

Que signifie l'affichage 'H' sur un foyer ?

'H' indique que le foyer est encore chaud (chaleur résiduelle) et qu'il peut présenter un danger. Ne touchez pas la surface jusqu'à ce que 'H' disparaisse.

Comment nettoyer la table de cuisson ?

Utilisez une raclette pour enlever les résidus immédiatement. Nettoyez avec un produit non abrasif et du papier absorbant, puis rincez et séchez. N'utilisez pas d'éponges métalliques.

Pourquoi la table s'éteint-elle automatiquement ?

La table s'éteint après 20 secondes d'inactivité si aucun foyer n'est sélectionné. Chaque foyer a aussi une limite de temps selon la puissance pour éviter un fonctionnement prolongé sans surveillance.

Que faire si le code d'erreur 'ERO3' apparaît ?

'ERO3' indique une pression continue sur une touche pendant plus de 10 secondes. Vérifiez qu'aucun objet n'appuie sur les touches. Si le problème persiste, débranchez et rebranchez l'appareil.

Peut-on utiliser des casseroles en aluminium ou papier d'aluminium ?

Non, n'utilisez jamais de papier aluminium ni d'aliments emballés dedans directement. Évitez aussi de poser des objets métalliques sur la surface.

Quel type de casseroles recommandez-vous ?

Utilisez des récipients à fond plat et d'un diamètre légèrement supérieur à celui de la zone de cuisson. Évitez les casseroles qui pourraient attacher ; commencez à puissance minimale.

L'installation nécessite-t-elle un professionnel ?

Oui, le raccordement électrique doit être effectué par un installateur qualifié, avec une mise à la terre conforme aux normes et un dispositif de déconnexion omnipolaire accessible.

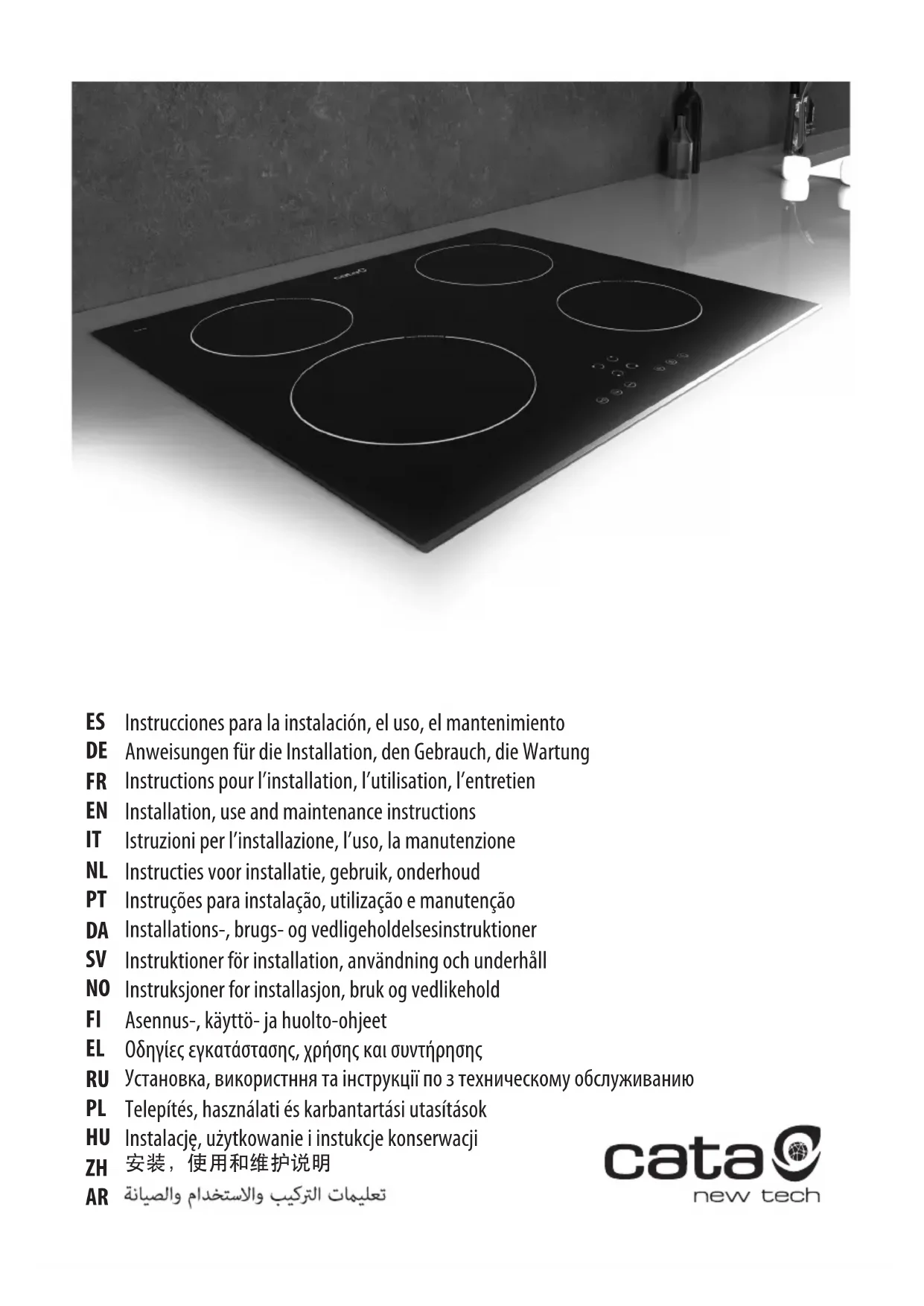

MODE D'EMPLOI TT 603 CATA

FR Instructions pour l'installation, l'utilisation, l'entretien

Antes de efectuar la connexion électrique comprobar que:

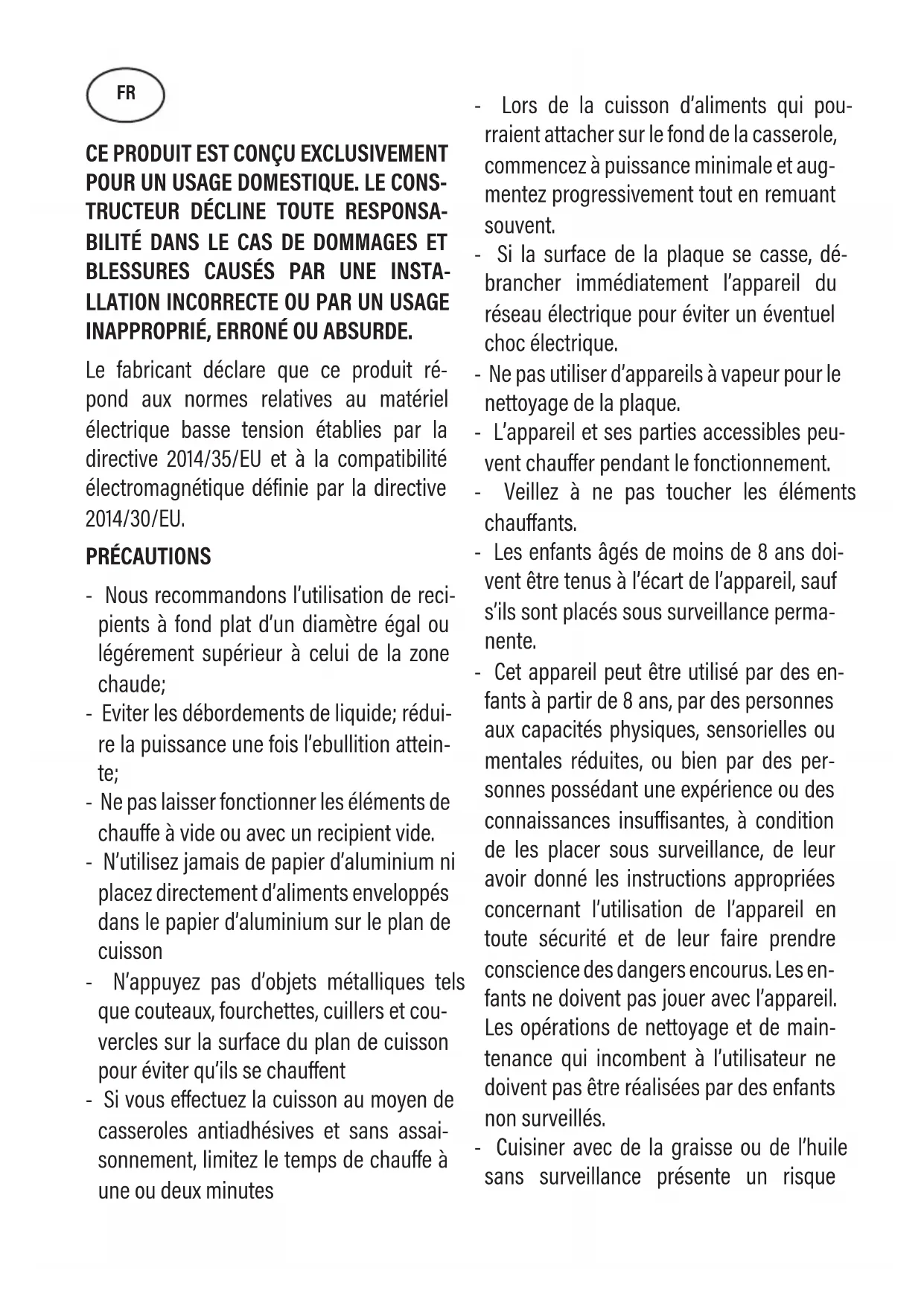

Le fabricant déclare que ce produit répond aux normes relatives au matériel électrique BASSE tension établies par la directive 2014/35/EU et à la compatibilité electromagnetique définie par la directive 2014/30/EU.

PRECAUTIONS

• Nous recommendons l'utilisation de recipients à fond plat d'un diamètre égal ou légrement supérieur à celui de la zone chaude;
• Eviter les débordements de liquide; réduire la puissance une fois l'ebullition atteinte;
• Ne pas laisser fonctionner les éléments de chauffe à vide ou avec un recipient vide.
• N'utilisez jamais de papier d'aluminium ni placez directement d'aliments enveloppés dans le papier d'aluminium sur le plan de cuisson
• N'appuyez pas d'objets metalliques tels que couteaux, fourchettes, cuillers et couvercles sur la surface du plan de ciisson pour éviter qu'ils se chauffent

• Si vous effectuez la cuisson au moyen de casseroles antiadhésives et sans assaïssonnement, limite le temps de chauffe à une ou deux minutes

• Lors de la cuisson d'aliments qui pouraient attacher sur le fond de la casserole, commencez à puissance minimale et augmentez progressivement tout en remuant souvent.

• Si la surface de la plaque se casse, débrancher immédiatement l'appareil du réseau électrique pour éviter un eventuel choc électrique.
• Ne pas utiliser d'appareils à vapeur pour le nettoyage de la plaque.
• L'appareil et ses parties accessibles peuvent chauffer pendant le fonctionnement.
• Veillez à ne pas toucher les éléments chauffants.
• Les enfants âgés de moins de 8 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont placés sous surveillance permanente.
• Cet apparéil peut être utilisé par des enfants à partir de 8 ans, par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou bien par des personnes possédant une expérience ou des connaissances insuffisantes, à condition de les placer sous surveillance, de leur avoir donné les instructions appropriées concernant l'utilisation de l' apparéil en toute sécurité et de leur faire prendre conscience des dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Les opérations de nettoyage et de maintenance qui incombent à l'utilisateur ne doivent pas été réalisées par des enfants non surveillés.
• Cuisiner avec de laGRAisse ou de l'huile sans surveillance presente un risque

d'incendie. Ne tentez JAMAIS d'eteindre un feu avec de l'eau. En cas d'incendie, débranchez l'appareil et couvrez les flammes avec le couvercle d'une casserole ou une couverture ignifuge, par exemple.

• Le processus de cuisson doit être effectué sous surveillance. Un processus de cuisson à court terme doit être surveillé continuèlement.
• Cuisson sans surveillance sur une plaque chauffante avec de la graisse ou de l'huile peut etre dangereux et peut causer un incendie.
• Risque d'incendie: ne stockez d' éléments sur la surface de cuisson.
• N'utiliser que des protecteurs de plaque de cuisson concus par le fabricant de l'appareil de cuisson, indiqués par le fabricant dans les consignes d'utilisation ou intégrés à l'appareil. L'utilisation de protecteurs non adaptés peut être à l'origine d'accidents.

Installer dans le cablage fixe un dispositif de déconnexion du réseau électrique avec une séparation de contact sur tous les pôles qui permette une déconnexion totale dans des conditions de surtension de catégorie III, conformément à la norme de cablage.

La prise ou l'interrupteur omnipolaire doit être facilement accessibles après la mise en place de l'appareil.

Cet apparéil n'est pas prévu pour fonctionner à l'aide d'un temporisateur externe ou d'un système de commande à distance indépendant.

Le Constructeur décline toute responsabilité au cas où ces normes et les autres non

mes contre les accidents ne seraient pas observées.

Sile cable d'alimentation s'abîme, demandez à votre service d'assistance technique/agree, au fabricant ou bien à un technicien compétent de vous le changer, afin d'éviter un risque quelconque.

Instructions pour l'usage Installation

Toutes les opérations relatives à l'installation (raccordement électrique) doivent être faites par un personnel qualifié, en conformité avec les normes en vigueur.

En ce qui concerne les instructions spécifiques voir la partie réservée à l'installateur.

Emploi ELEMENTS CHAUFFANTS TOUCH CONTROL

Touches à effleurement

Toutes les opérations peuvent être effectuées à l'aide des touches à effleurement (capteurs capacitifs), situés sur le panneau avant de la carte ; à chaque touche correspond un display. Touteactivité sera confirmée par un signal sonore.

TOUCH CONTROL (Fig. 2)

1 Marche/arrêt ON / OFF

2 Moins -
3 Plus +
4 Circuit double/triple

5 Foyer

6 Affichage du niveau de puissance
7 Voyant double circuit
8 Segment lumineux circuits multiples

Marche/arret de la commande Touch Control

Après la mise sous tension, il faut environ 1 seconde à la commande sensitive pour être préte à fonctionner.

Après la réinitialisation de tous les afficheurs, les DEL clignotent pendant 1 seconde environ. Puis les afficheurs et les DEL s'eteignent et la commande sensitive se met en stand-by.

La commande sensitive s'active au moyen de la touche Marche (1).

Les afficheurs des foyers indiquent « 0 ». Lorsque l'un des foyers est « brûlant » (température élevée), l'afficheur indique « H » puis « 0 » alternatively.

Après la mise en marche, la commande sensitive reste active pendant 20 secondes. Si dernier foyer n'est sélectionné, la commande sensitive se met automatiquement en stand-by.

La commande sensitive ne peut etre activée qu'au moyen de la touche Marche (1).

Le fait d'appuyer simultanément sur la touche Marche (1) et sur d'autres touches ne produit aucun effet, la commande sensitive reste en stand-by.

La commande sensitive peut être désactivée à tout moment au moyen de la touche Marche (1). Y compris lorsque la commande a été verrouillée avec le dispositif de sécurité enfants.

La touche Marche (1) est toujours prioritaire dans la fonction d'arrêt.

Arret automatique

La commande sensitive s'arrête automatiquement après 20 secondes d'inactivité. ÀpRES avoir sélectionné un foyer, l'arrêt automatique s'effectue en deux parties : 10 secondes après lesquelles le foyer est désactiver, puis encore 10 secondes après lesquelles la commande sensitive s'éteint.

Marche/arret d'un foyer

Lorsque la commande sensitive est activée, appuyer sur la touche (5) correspondant au foyer à seLECTIONner.

L'afficheur (6) du foyer sélectionné s'éclaire davantage alors que les autres deviennent moins lumineux. Si le foyer est « brûlant », l'afficheur indique alternatively « H » et « 0 »

Pour selectionner la puissance, appuyer sur la touche PLUS (3) ou MOINS (2); le foyer commence à chauffer.

Une fois le foyer sélectionné, maintainir la pression sur la touche PLUS (3) pour selectionner la puissance : à partir du niveau 1, la puissance augmente d'une unité toutes les 0,4 secondes. Une fois le niveau 9 atteint, il est impossible d'augmenter la puissance.

Si le niveau de puissance a eté choisi au moyen de la touche MOINS (2), le niveau de départ est le « 9 » (niveau maximum). Si la pression est maintainue sur la touche, la puissance diminue d'une unité toutes les 0,4 secondes. Une fois le niveau 0 atteint, il est impossible de réduire la puissance. Il faut alors appuyer à nouveau sur la touche MOINS (2) ou PLUS (3) pour modifier le niveau de puissance.

Arrêt d'un foyer

Selectionner le foyer à eteindre avec la touche (5) correspondante. L'afficheur (6) du foyer selectionné s'éclaire davantage alors que les autres deviennent moins lumineux. La pression simultanée des touches PLUS (3) et MOINS (2) rétablit le niveau de puissance sur 0. La touche MOINS (2) peut également permettre de réduire le niveau de puissance à 0.

Lorsqu'un foyer est « brûlant », « H » et « 0 » s'affichent alternatively.

Arrêt de tous les foyer

Pour obtenir l'arrêt immédiat de tous les foyers, appuyer sur la touche Marche (1). En mode stand-by, la dette « H » s'affiche pour tous les foyers « brûlants ». Tous les autres afficheurs sont éteints.

Puisssance

Il existe 9 niveaux de puissance pour chaque foyer : ils sont indiqués par des repêres gradués de « 1 » à « 9 » sur les afficheurs (6) à DEL de sept segments.

Indicateur de chaleur résiduelle

Il signale à l'utilisateur que le verre est chaud et peut représentier un danger en cas de contact avec la surface située autour du foyer. La température est déterminée à partir d'un modele mathématique. La chaleur résiduelle est indiquée par la dette « H » sur

I'afficheur a sept segments correspondant.

Le chauffage et le refroidissement sont calculés en fonction : De la puissance sélectionnée (de « 0 » à « 9 »)

De la durée d'activation.

Une fois le foyer est eint, l'afficheur correspondant indique « H » jusqu'à ce que la température du foyer redescende en dessous du niveau critique (≤ 60°C) sur la base du modele mathématique.

Arrêt automatique (durée limite de fonctionnement)

En fonction de la puissance可以选择, chaque foyer s'esteint après un temps établi si aucune opération n'est executée.

Chaque intervention sur le foyer (avec les touches PLUS (3) et MOINS (2) ou double zone) rétablit la durée limite de fonctionnement du foyer à sa valeur initiale.

Protection contre la mise en marche involontaire

Si le contrôle électronique déetecte la pression continue d'une touche pendant pres de 10 s, il s'arrête automatiquement. Le contrôle émet un signal sonore d'erreur pour avertir l'utilisateur de la présence d'un objet sur les capteurs. Le code d'erreur « E R O 3 » apparait sur les afficheurs. Si le foyer est « brûlant», l'afficheur indique alternatively « H » et le signal d'erreur.

• Si dernier foyer n'est activé pendant 20 secondes après la mise en marche de la commande sensitive, le contrôle revient en mode stand-by
• Lorsque le contrôle est actif, la touche ON/OFF est prioritaire sur toutes les autres: le contrôle peut être coupé à tout moment, même en cas de pression multiple ou continue sur des touches.
• En mode stand-by, l'activation continue des touches ne produitaucun effet. Le contrôle electronique doit s'assurer qu'aucunetouche n'est active avant de pouvoir etre remis en marche.

Verrouillage des touches (sécurité enfants)

- Sécurité enfants :

Verrouillage des touches :

Pour activer le dispositif de sécurité pour enfants après la mise en marche de la commande sensitive, il

faut appuyer simultanément pendant 3 secondes sur la touche de selection du feu avant gauche et sur la touche MOINS (2). Ensuite, appuyer uniquement sur la touche de selection du feu avant gauche. La dette « L » pour LOCKED apparaitra sur tous les afficheurs (sécurities enfants contre l'allumage involontaire). Si le foyer est « brulant», l'afficheur indique alternatively « L » et « H »

Cette opération s'effectue normalement dans les 10 secondes, aucune autre touche (en dehors de celles qui viennent d'être indiquées) ne doit être activée. Dans le cas contraire, la séquence est interrompue et la table de cuisson est verrouillée.

Le contrôle électronique reste verrouillé jusqu'à ce que l'utilisateur le débloque, même si, entre temps, il est arrêté et remis en marche. Meme une réinitialisation de la commande sensitive (après une chute de tension) ne débloque pas les touches.

Suppression du verrouillage des touches :

Après l'activation de la commande sensitive, la sécurité pour enfants peut être désactivée. Il faut appuyer simultanément pendant 3 secondes sur la touche de selection du feu avant gauche et sur la touche MOINS (2). Ensuite, appuyer uniquement sur la

touche MOINS (2). Si toutes les opérations sont executées dans l'ordre, les touches se déverrouillent dans les 10 secondes qui suivient et la commande sensitive s'estint. Dans le cas contraire, la séquence est considérée comme incomplète et la commande sensitive reste verrouillée. Elle est coupée au bout de 20 secondes.

Si la commande sensitive est remise en marche par le biais de la touche ON/OFF, tous les afficheurs indiquent « 0», les points décimaux clignotent; la commande sensitive est prete pour la cuisson. Si le foyer est « brulant», l'afficheur indique alternatively « 0 » et « H »

Contrôle des circuits multiples

Plaques sans circuit double ou triple, voir fig. 2A

Plaque avec zone double. (Fig. 2B)

L'activation d'un foyer double demande la mise en marche simultanee des deux circuits. L'activation du circuit externe est signalée par unvoyant lumineux (7) situé dans l'angle inférieur droit de I'afficheur. Si seul I allumage du circuit interne est requis, il faut appuyer sur la touche du double circuit (4) pour

déspectiver le circuit externe. Pour réactiver le circuit externe, appuyer à nouveau sur la touche du double circuit (4); le voyant lumineux (7) correspondant s'allume à son tour.

Plaque avec zone triple (fig. 2C)/Plaque avec zone double et triple. (Fig. 2D)

L'activation d'une zone de cuisson double/triple implique l'allumage des trois circuits à la fois. L'activation/la désactivation de chaque circuit est réalisée avec la touche 4 et indiquée par un segment lumineux (8).

Signal sonore (vibreur)

Pendant le fonctionnement, le vibreur signale les activités suivantes:

• Pression normale sur les touches (son bref).
• Pression continue sur les touches pendant plus de 10 secondes (son prolongé intermittent).

Entretien (Fig. 4)

Enlevez aussitôt du plan de cuisson tout fragment de papier en aluminium, tout résidu de nourriture, toute éclaboussures de graissse, de sucre ou d'autres alimentés fortement riches en saccharine à l'aide d'une raclette à fin d'éviter d'endommager la surface du plan. Ensuite, nettoyer avec un produit ajustat et du papier absorbant, puis rincer à l'eau et secher avec un torchon propre. N'utiliser en aucun cas d'éponges metalliques ou abrasives, éviter également d'utiliser des détergents chimiques agressifs comme les produits de nettoyage pour fours.

Instructions pour l'installateur

Installation

Les instructions sont faites pour le technician精通é comme guide à l'installation, au réglage et à l'entretien suivant les lois et les normes en vigueur. Les interventions doivent toujours être effectuées quand l'appareil est débranché.

Positionnement (Fig. 5)

1Vuede face

2 Côté frontal

L'appareil est prévu pour être encastré dans une table de travail comme indiqué dans le dessin spécial.

Préparer la colle pour seller ci-jointe sur tout le périmètre du plan.

Branchement électrique

Avant d'effectuer le branchement électrique, s'assurer que:

• les caractéristiques de l'installation soient de nature à satisfaire toutes les indications portées sur la plaque signalétique située sous l'appareil;

• que l'installation dispose d'un raccordement à la terre secon les normes et les dispositions en vigueur. La mise à terre est obligatoire aux termes de la loi.

Si I'appareil n'a pas de cable et /ou de prise correspondante, utiliser de la matière apte a

l'absorption indiquée sur la plaque signalétique et à la température de travail. Le cable ne devra jamais atteindre une température supérieure de 50^ à celle ambiente.
