BRUKSANVISNING I 603 B CATA

som longo intermitente.

Varmen transmitteres fra selve gryden og over til dennes indhold.

Samtlige operationer vedr. installation, (elektrisk tilslutning), skal

Ved at trykke på tasten SKRU OP (3) eller SKRU NED (2),

man trykker og holder på tasten, reduceres kogeniveauet

med 1 enhed pr. 0,4 sekund. Når der nås ned på niveau 0,

kan effekten ikke reduceres yderligere. Kun ved igen at

reducere kogeniveauet til 0.

der er vist med tallene “1“ til “9“ gennem LED display, (lysdioder),

· Det valgte varmeniveau (ml. “0“ og “9“)

elektroniske kontrol, bør denne have registreret, at der ikke er

tasten MINUS. “L“ (LOCKED/ blokeret) vil forsvinde fra displayet og

og på tasten MINUS og derefter trykkes kun på tasten MINUS.

gangen ved at trykke på tasten PLUS fra 0 til 99 og på tasten

Displayet holder op med at blinke og det slukkes.

Slukke for/ændre timerens indstilling

· Timingen kan ændres eller slukkes på et hvilket som helst

tidspunkt ved at trykke

Timeren vil vise “0” i 6 sekunder og vil derpå slukkes.

installatør som retningslinie mht. installation, regulering og

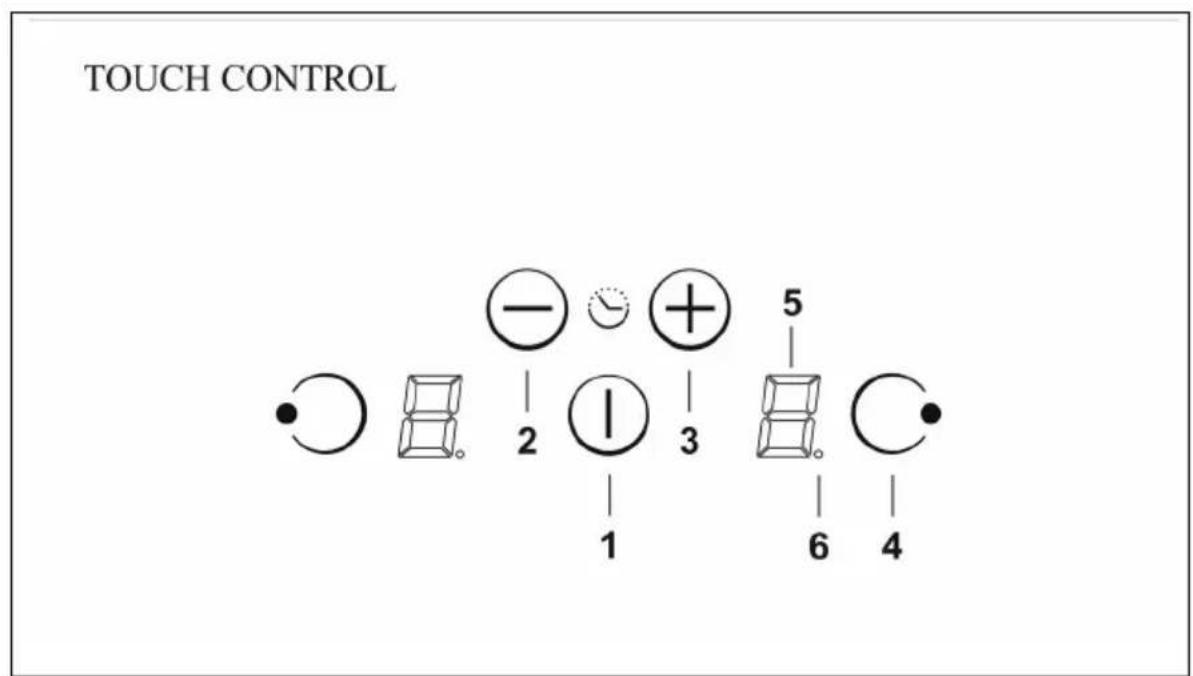

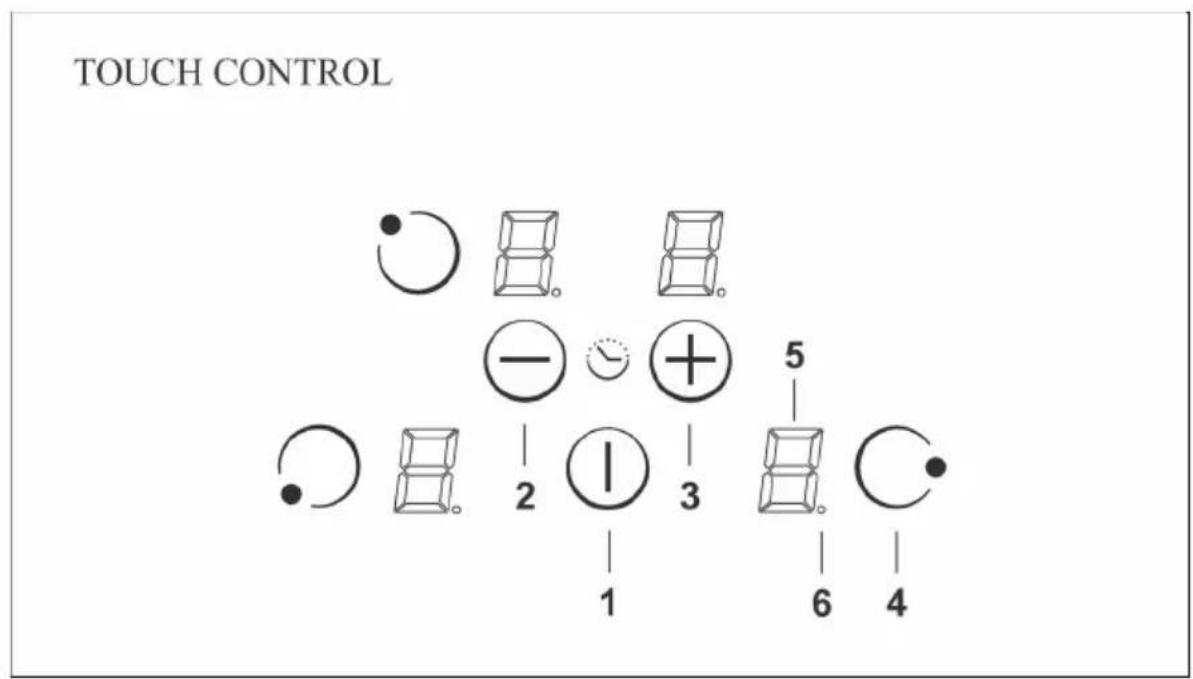

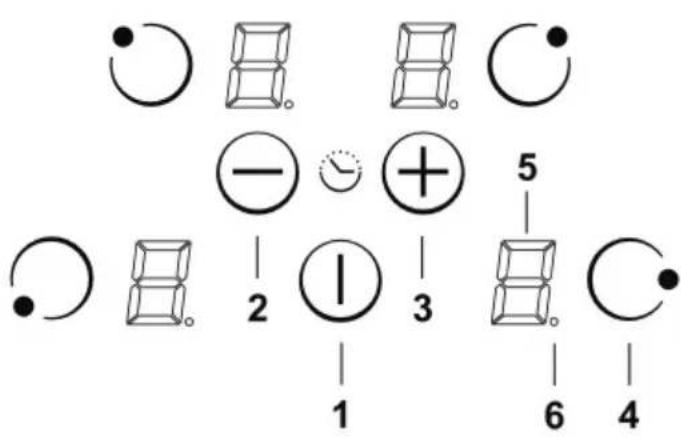

ON/OFF av Touch Control-systemet

grunnleggende kravene som regulerer elektrisk

lavtrykksmateriell og elektromagnetisk kompatibilitet i

samsvar med henholdsvis direktiv 2006/95/EEC av 12.

desember 2006 og direktiv 2004/108/EEC av 15. desember

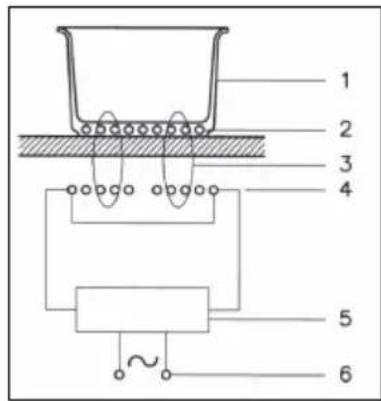

Induksjonsprinsippet (Fig. 1)

Induksjonsprinsippet er basert på et kokekars

elektromagnetiske egenskaper.

Inne i koketoppen finnes det en elektronisk krets som

kontrollerer og gir energi til en elektrisk spole (induksjon)

som skaper et magnetisk felt.

Varmen overføres direkte fra kjelen/stekepannen til maten.

Slik skjer koking med induksjon:

- Minimalt varmetap (maks. effektivitet).

- Når kjelen fjernes (eller ganske enkelt løftes bort), blir

6 Lys for valgt flate

Alle elektriske koblinger må foretas av kvalifisert

fagpersonell i henhold til gjeldende forskrifter.

For mer spesifikke instrukser, se avsnittet ”Instrukser til

På-/avslåing av koketoppen (touchkontroll)

Touchkontrollen begynner å fungere ett sekund etter at

koketoppen er koblet til nettet.

Trykk AV/PÅ (1)-knappen for å slå på berøringskontrollen.

har restvarme (dvs. at den er meget varm og kan forårsake

forbrenning), vil displayet vise ”H” i stedet for ”0”. Dioden

som står nederst til høyre på alle kokesonedisplayene, vil

begynne å blinke med ett sekunds mellomrom for å varsle

om at det ennå ikke er blitt valgt noen kokesone.

Etter påslåing av koketoppen vil touchkontrollen være

aktivert i 20 sekunder. Hvis det ikke velges noen kokesone

eller timerfunksjon, vil touchkontrollen automatisk bli satt

tilbake til standby.

Touchkontrollen aktiveres ved å trykke på ON/OFF-tasten.

Trykker man på ON/OFF-tasten samtidig med andre taster,

følger det ingen funksjonsaktivering, og touchkontrollen vil

også når barnesikringen er aktivert.

ON/OFF-tasten har alltid prioritet over andre funksjoner ved

avslåing av koketoppens betjeningsfelt.

Touchkontrollen vil automatisk utkobles 20 sekunder etter at

koketoppen er slått på hvis det ikke er blitt valgt noen

kokesone i løpet av denne tiden. Hvis det velges en

kokesone, men ikke et effekttrinn, vil kokesonen slås av etter

10 sekunder, og touchkontrollen deaktiveres ytterligere 10

På-/avslåing av en kokesone

Sett kjelen på valgte kokesone. Hvis det ikke står noen kjele

eller en kjele med for liten diameter, vil kokesonen ikke

aktiveres, og display vil vise dette symbolet:

Velg ønsket kokesone ved å trykke på tasten på den

vises en "H" og en "0" vekselvis.

Ved å trykke Pluss-tasten (3) eller Minus-tasten (2) er det

mulig å velge effekttrinn og platen vil bli varm.

Når du har valgt kokeplate, kan du velge effekttrinn ved å

trykke pluss-tasten (3). Varmeeffekten starter på 1 og øker

med ett trinn hvert 0,4 sekund. Når du når trinn 9, er det ikke

mulig å øke effekten ytterligere.

Hvis effekttrinnet velges ved hjelp av minustasten (2), starter

det på 9 (maks. nivå). Ved å holde tasten nede reduseres

effekttrinnet med et trinn hvert 0,4 sekund. Når du når trinn

0, er det ikke mulig å redusere effekten ytterligere. Bare hvis

du trykker minustasten (2) eller plusstasten (3) på nytt, er

det mulig å endre effekttrinnet igjen.Slik slår du av en kokeplate

Velg platen som du ønsker ved hjelp av respektiv tast (5).

Displayet (6) for valgt plate lyser opp, mens displayene for

de andre kokeplatene slukkes. Hvis du trykker pluss- (3) og

minus (2) samtidig, stilles effektnivået inn på 0. Du kan

alternativt bruke minustasten (2) for å redusere effekttrinnet

Hvis en kokeplate er meget varm, vises en "H" og en "0"

Avslåing av alle kokesonene

Trykk på ON/OFF-tasten, og alle kokesonene vil automatisk

utkobles. Display for kokesonene som har restvarme, vil vise

Hver kokesone har 9 effekttrinn (fra ”1” til ”9”).

I kokesonen som er plassert foran på venstre side, senkes

strømnivået noe av sikkerhetsgrunner etter 30

minutter når strømnivå 9 er valgt. Hvis du krever mer strøm,

velger du nivåøkeren ("P").

Når du har valgt kokeflate kan boost-funksjonen settes igang

ved at du velger styrke 9 og trykker PLUS (3)-knappen.

Booster-funksjonen gir ekstra rask oppvarming av visse

kokesoner ved at de tilføres en større effekt enn den

nominelle. Antall kokesoner booster-funksjonen kan

aktiveres for samtidig, vil avhenge av valgt effekttrinn på

hver kokesone; dette må ikke overstige koketoppens

maksimale varmeeffekt. Hvis den valgte kokesonen har

kapasitet nok til å aktivere booster-funksjonen, vil display

vise symbolet ”P”. Hvis kokesonen ikke har tilstrekkelig

disponibel effekt, vil kokesones effektindikator blinke i 3

sekunder for å angi at effekttrinnet må reduseres.

Booster-funksjonen har en tidsbegrensning på 5 minutter for

å beskytte kokekarene. Etter automatisk deaktivering av

booster-funksjonen, vil kokesonen fortsette å virke på

effektnivå “9”. Booster-funksjonen kan reaktiveres etter noen

Selv om kokekaret løftes bort fra kokesonen mens booster-

funsjonen er aktiv, vil funksjonen opprettholdes helt til 10

minutters-perioden er utløpt.

Effektstyringen er basert på prinsippet om at siste

effektinnstilling på en kokesone har prioritet. Dette betyr at

tidligere stilte effekttrinn for resten av kokesonene reduseres

- Dersom varmeeffekten på en kokesone må reduseres, vil

denne kokesonens indikator blinke i 3 sekunder før

effektreduksjonen skjer.

- Hvis det velges et annet effekttrinn for kokesonen før

varmeeffekten reduseres (dvs. før de 3 sekundene er gått),

vil det skje en ny fordeling av varmeeffekten på de ulike

kokesonene. Skulle da ingen effektreduksjon være

nødvendig, vil blinkingen opphøre, og opprinnelig

varmeeffekt vises på respektiv kokesones indikator.

- Hvis effektfordelingen endres igjen, vil det ikke skje noen

automatisk effektøkning på kokesoner med tidligere

Restvarmeindikatoren varsler bruker om at temperaturen på

. Valgt effektnivå (mellom “0” og “9”).

. Aktiveringsperiode.

Etter at kokesonen er slått av, vil display vise “H” helt til

kokesonens temperatur har sunket under ≤ 60ºC.

Automatisk OFF-funksjon (begrenset driftstid)

Dette er en sikkerhetsfunksjon. Driftstiden avhenger av

innstilt varmeeffekt. Hver kokesone vil automatisk bli slått av

etter en forhåndsprogrammert tid hvis det ikke stilles et nytt

effekttrinn før denne tiden løper ut.

Enhver effektinnstilling på en kokesone (med pluss- og

minus-tastene) vil gjenopprette maksimal koketid og først

Sikring mot utilsiktet påslåing

. Hvis en tast trykkes uavbrutt i mer enn 10 sekunder, vil

koketoppen automatisk kobles ut. Touchkontrollen vil avgi et

akustisk signal i 10 sekunder for å gjøre bruker oppmerksom

. Hvis det ikke aktiveres noen kokesone innen 20 sekunder

etter at koketoppen er slått på, vil touchkontrollen gå tilbake

. På standby-modus vil en kontinuerlig tastetrykking ikke

utløse noe signal. Touchkontrollen kan imidlertid kun

reaktiveres etter at det er påvist at ingen av tastene holdes

Barnesikringen aktiveres ved å trykke samtidig på tasten for

høyre kokesone nede og minus-tasten, og én gang til på

tasten for høyre kokesone nede. Koketoppen vil blokkeres,

og på display vil det vises en ”L” for LOCKED (barnesikring

mot utilsiktet påslåing). Hvis kokesonen har restvarme, vil

“L” og “H” vises vekselvis på display.

Dette må gjøres i løpet av 10 sekunder, og i mellomtiden må

det ikke aktiveres noen annen tast, for å unngå

sekvensavbrytelse og avblokkering av betjeningspanelet.

Betjeningspanelet vil være sperret helt til det avblokkeres av

Avblokkering av tastene for koking:

Touchkontrollen avblokkeres ved å trykke samtidig på tasten

for høyre kokesone nede, og minus-tasten. ”L”-symbolet

(LOCKED/låst) vil forsvinne og ”0” vil blinke på allekokesonenes display. Hvis en kokesone har restvarme, vil

det vises ”H” i stedet for ”0”. Hvis man trykker OFF-tasten

for utkobling av touchkontrollen, vil barnesikringen aktiveres

Annullering tastelåsen:

For å deaktivere barnesikringen må koketoppen være slått

på. Trykk samtidig på tasten for høyre kokesone nede, og

minus-tasten, og deretter minus-tasten alene. Gjøres dette i

riktig rekkefølge innen 10 sekunder, vil tastelåsfunksjonen

annullleres og touchkontrollen utkobles. Hvis ikke, vil

sekvensen bli ansett for ikke fullført, touchkontrollen forblir

blokkert og slås av etter 20 sekunder.

Når touchkontrollen slås på igjen, vil alle displayene vise ”0”,

desimalene vil blinke og koketoppen være klar for koking.

Hvis en kokeplate er meget varm, vises "0" og "H" vekselvis

· Ved kontinuerlig trykk på tastene i mer enn 10 sekunder:

lang intermitterende summelyd.

Timer-funksjonen kan brukes på to måter:

· Som selvstendig timer (minuttur), fra 1 til 99 minutter: et

lydsignal angir slutten på perioden. Denne funksjonen er kun

tilgjengelig når koketoppen ikke er i bruk, dvs. det foretas

· Som timer-funksjon for hver kokesone med innstilling av

slutten på koketiden. De fire kokesonene kan programmeres

Timer brukt som minuttur:

· Om låsen er PÅ og ingen kokeflate er valgt, kan den

selvstendige timeren brukes ved å trykke MINUS (2) og

PLUS (3)-knappene samtidig.

· Tiden kan innstilles mellom 0 og 99 minutter. Denne

innstillingen kan endres i intervaller på 1 minutt ved å trykke

verdi er nådd, uten noe lydsignal.

· Hvis pluss- eller minus-tasten slippes i mellomtiden, vil

reguleringshastigheten starte på nytt igjen fra og med

innstilt tid er utløpt, vil det høres et lydsignal, og timerens

display begynner å blinke.

Lydsignalet opphører:

· Automatisk etter 2 minutter.

· Ved å trykke på en vilkårlig tast.

Display slutter å blinke, og slokner.

Avslåing / justering av timeren

· Timeren kan justeres eller slås av til enhver tid ved å

trykke MINUS (2)- og PLUS (3)-knappene samtidig (med

lydsignal). Timeren slås av ved enten å stille tiden tilbake til

“0” med minus-tasten eller ved å trykke timer- og minus-

tastene samtidig, hvilket vil stille timeren direkte på ”0”.

· Når koketoppen slås på (ved trykk på ON/OFF-tasten),

slås timerens minutturfunksjon av.

Programmering av timer-funksjon for kokesonene

Når koketoppen er slått på, kan det programmeres en timer

· Ved å velge en kokeflate med flatevalgknappen (4), og

deretter velge innstilling og så trykke MINUS (2)- og PLUS

(3)-knappene samtidig, kan timeren programmeres som en

av-funksjon for en kokeflate.

· Når timeren programmeres blinker pilotlyset (6) for den

· Utløpt koketid varsles med et lydsignal og “00” på

display, mens lysdioden til den kokesonen timer-funksjonen

er innstilt for, vil begynne å blinke. Kokesonen vil slås av.

Har kokesonen restvarme, vil restvarmeindikatoren vise ”H”,

hvis ikke, vil det på display vises en strek.

Lydsignalet og blinkingen på display vil avbrytes:

· Automatisk etter 2 minutter.

· Ved et vilkårlig tastetrykk.

Timerens display vil slukkes.

· Grunnfunksjonene er de samme som gjelder når timeren

har minuttur-funksjon.

Viktig for sikkerheten

- Gjenstander som kan magnetiseres, for eksempel

kredittkort, plater, kalkulatorer o.l., må holdes i god

- Metallgjenstander som kniver, gafler, skjeer og lokk må

- Ved koking eller steking av mat som har tendens til å

sette seg fast i bunnen, bør man starte på laveste koketrinn

og deretter øke varmen litt etter litt og røre rundt i maten

med jevne mellomrom.

- Etter avsluttet koking, må den respektive kokesonens

effekttrinn settes på ”0”. Stol ikke på

kjelegjenkjennelsesfunksjonen.

- Hvis det oppstår sprekker på koketoppens overflate, må

man umiddelbart slå av strømmen til apparatet for å unngå

mulige elektriske støt.

- Ved rengjøring av koketoppen må det ikke brukes

dampbaserte produkter.

- Dette apparatet må ikke brukes av personer (gjelder også

barn) med nedsatte fysiske eller mentale evner. Det må

heller ikke betjenes av personer uten erfaring og kjennskap

til apparatet med mindre de overvåkes eller instrueres av

andre som påtar seg ansvaret for deres personlige sikkerhet.

- Hold barna unna apparatet.Kokekar (Fig. 3)

- Før en magnet til bunnen av kokekaret for å kontrollere

om det har magnetisk bunn. Blir magneten tiltrukket, kan

kokekaret brukes på induksjonstoppen.

- Bruk fortrinnsvis kokekar som du vet er egnet til

- Bruk kokekar med plan og tykk bunn.

- Det er viktig at kokekaret har samme diameter som

kokeplaten for å få full utnyttelse av energien.

- Ved bruk av for små kokekar oppstår det varmetap. Det

anbefales å bruke kokekar og panner som har en diameter

- Man kan bruke kokekar laget av rustfritt eller ferrittisk stål

med dobbel bunn hvis det er angitt at de er egnet til

- Bruker man kokekar av støpejern, bør bunnen helst ha et

emaljebelegg for å unngå at det lages striper på

glasskeramikktoppen.

- Det anbefales å ikke bruke kokekar av glass, keramkk,

Vedlikehold (Fig. 4)

Rester av aluminiumsfolie, matrester, fettstenk, sukker og

veldig sukkerholdige matvarer må øyeblikkelig fjernes fra

kokeflaten med en spesiell glasskrape for å unngå skader på

Rengjør deretter kokeflaten med kjøkkenpapir og et spesielt

rengjøringsmiddel for glasskeramiske platetopper, skyll og

tørk over med en tørr og ren klut. Bruk aldri stålull eller

svamper med smergelside. Man må også unngå bruk av

aggressive kjemiske rengjøringsmidler og flekkfjernere.

Instrukser til installatøren

Disse instruksene er til veiledning for installatøren ved

montering, justering og vedlikehold av induksjonstoppen. Alt

installasjonsarbeid skal utføres etter gjeldende lovgivning og

forskrifter. Husk å avbryte strømforsyningen før det foretas

inngrep på apparatet.

- Sørg for luftinntak slik det er vist på figuren.

Før tilkoblingen må man kontrollere at:

- Spenningen som er oppgitt på merkeplaten svarer til

nettspenningen. Merkeplaten er plassert på undersiden av

- At installasjonen har en forskriftsmessig jordingskontakt.

Ifølge lov er jording obligatorisk.

Hvis apparatet leveres uten ledning og/eller stikkontakt, må

det brukes material som kan tåle både den spenningen som

er angitt på merkeplaten og de aktuelle arbeids-

temperaturene. Ledningen må ikke under noen omstendighet

utsettes for romtemperaturer over 50ºC.

Koble til en bryter med kontaktseparasjon i alle poler i den

lukkede kretsen for avkopling fra strømforsyningsnettet.

Dette gir full avkopling ved overspenning kategori III, i

henhold til forskriftene for installering. Stikkontakten eller

den flerpolete bryteren må plasseres slik at de lett kan nås

når apparatet er montert.

Dette apparatet skal ikke brukes med en utvendig timer eller

et fjernkontrollsystem.

Fabrikanten frasier seg ethvert ansvar for skader som skulle

påføres som følge av ikke-overholdelse av ovenstående

instrukser og generelle regler for forebyggelse av ulykker.

Hvis strømledningen skulle bli skadet, må den byttes ut

for å unngå faresituasjoner. Henvend deg til fabrikanten,
