GEBRUIKSAANWIJZING I 603 B CATA

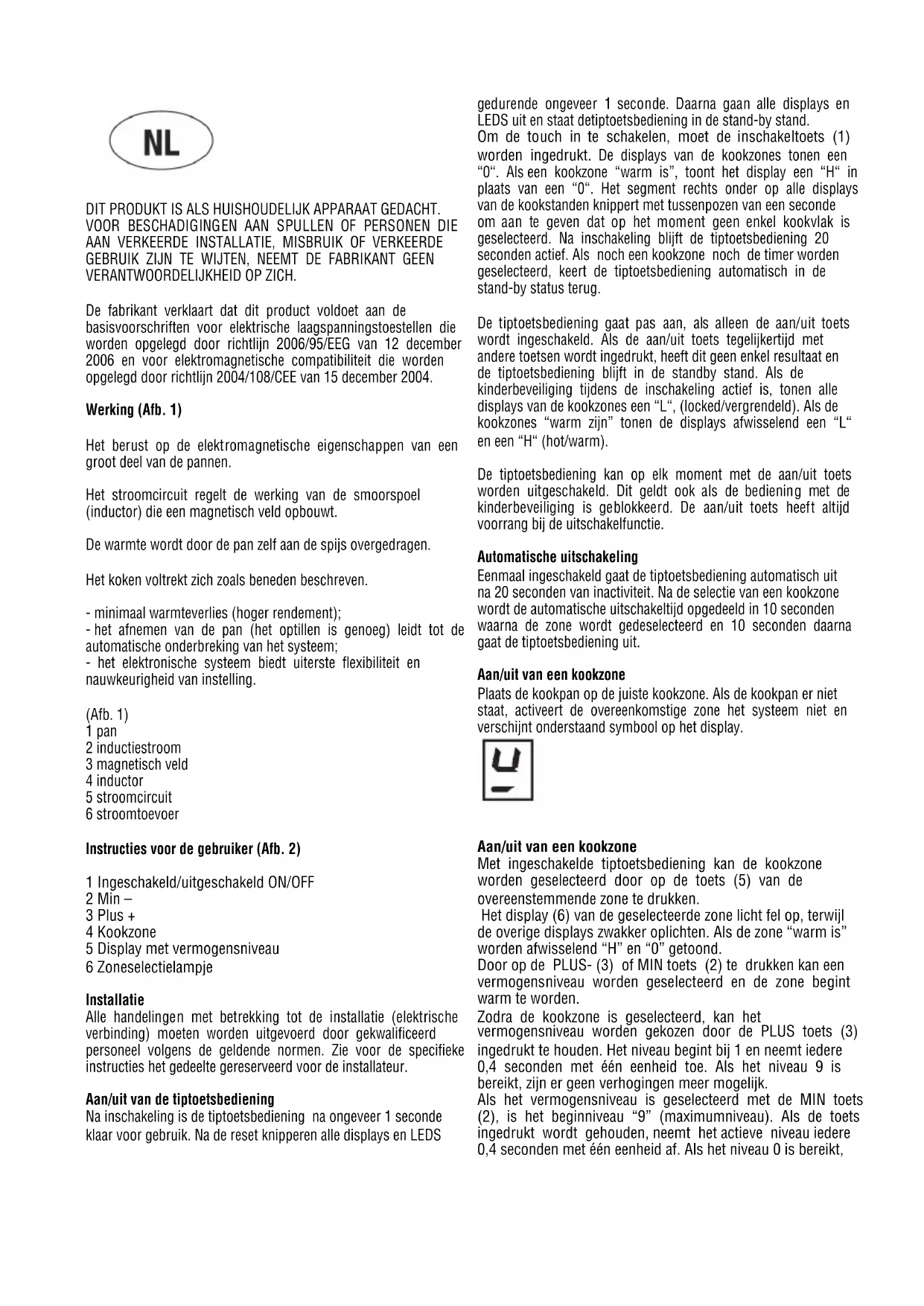

VOOR BESCHADIGINGEN AAN SPULLEN OF PERSONEN DIE AAN VERKEERDE INSTALLATIE, MISBRUIK OF VERKEERDE GEBRUIK ZIJN TE WIJTEN, NEEMT DE FABRIKANT GEEN VERANTWOORDELIJKHEID OP ZICH.

De fabrikant verklaart dat dit product voldoet aan de

basisvoorschriften voor elektrische laagspanningstoestellen die

worden opgelegd door richtlijn 2006/95/EEG van 12 december

2006 en voor elektromagnetische compatibiliteit die worden

opgelegd door richtlijn 2004/108/CEE van 15 december 2004.

Het berust op de elektromagnetische eigenschappen van een

groot deel van de pannen.

Het stroomcircuit regelt de werking van de smoorspoel

(inductor) die een magnetisch veld opbouwt.

De warmte wordt door de pan zelf aan de spijs overgedragen.

Het koken voltrekt zich zoals beneden beschreven.

- minimaal warmteverlies (hoger rendement);

- het afnemen van de pan (het optillen is genoeg) leidt tot de

automatische onderbreking van het systeem;

- het elektronische systeem biedt uiterste flexibiliteit en

nauwkeurigheid van instelling.

Instructies voor de gebruiker (Afb. 2)

1 Ingeschakeld/uitgeschakeld ON/OFF

5 Display met vermogensniveau

6 Zoneselectielampje

Alle handelingen met betrekking tot de installatie (elektrische

verbinding) moeten worden uitgevoerd door gekwalificeerd

personeel volgens de geldende normen. Zie voor de specifieke

instructies het gedeelte gereserveerd voor de installateur.

Aan/uit van de tiptoetsbediening

Na inschakeling is de tiptoetsbediening na ongeveer 1 seconde

klaar voor gebruik. Na de reset knipperen alle displays en LEDS

gedurende ongeveer 1 seconde. Daarna gaan alle displays en

LEDS uit en staat detiptoetsbediening in de stand-by stand.

Om de touch in te schakelen, moet de inschakeltoets (1)

De displays van de kookzones tonen een

“0“. Als een kookzone “warm is”, toont het display een “H“ in

plaats van een “0“. Het segment rechts onder op alle displays

van de kookstanden knippert met tussenpozen van een seconde

om aan te geven dat op het moment geen enkel kookvlak is

geselecteerd. Na inschakeling blijft de tiptoetsbediening 20

seconden actief. Als noch een kookzone noch de timer worden

geselecteerd, keert de tiptoetsbediening automatisch in de

stand-by status terug.

De tiptoetsbediening gaat pas aan, als alleen de aan/uit toets

wordt ingeschakeld. Als de aan/uit toets tegelijkertijd met

andere toetsen wordt ingedrukt, heeft dit geen enkel resultaat en

de tiptoetsbediening blijft in de standby stand. Als de

kinderbeveiliging tijdens de inschakeling actief is, tonen alle

displays van de kookzones een “L“, (locked/vergrendeld). Als de

kookzones “warm zijn” tonen de displays afwisselend een “L“

en een “H“ (hot/warm).

De tiptoetsbediening kan op elk moment met de aan/uit toets

worden uitgeschakeld. Dit geldt ook als de bediening met de

kinderbeveiliging is geblokkeerd. De aan/uit toets heeft altijd

voorrang bij de uitschakelfunctie.

Automatische uitschakeling

Eenmaal ingeschakeld gaat de tiptoetsbediening automatisch uit

na 20 seconden van inactiviteit. Na de selectie van een kookzone

wordt de automatische uitschakeltijd opgedeeld in 10 seconden

waarna de zone wordt gedeselecteerd en 10 seconden daarna

gaat de tiptoetsbediening uit.

Aan/uit van een kookzone

Plaats de kookpan op de juiste kookzone. Als de kookpan er niet

staat, activeert de overeenkomstige zone het systeem niet en

verschijnt onderstaand symbool op het display.

Aan/uit van een kookzone

Met ingeschakelde tiptoetsbediening kan de kookzone

worden geselecteerd door op de toets (5) van de

overeenstemmende zone te drukken.

Het display (6) van de geselecteerde zone licht fel op, terwijl

de overige displays zwakker oplichten. Als de zone “warm is”

worden afwisselend “H” en “0” getoond.

Door op de PLUS- (3) of MIN toets (2) te drukken kan een

vermogensniveau worden geselecteerd en de zone begint

Zodra de kookzone is geselecteerd, kan het

vermogensniveau worden gekozen door de PLUS toets (3)

ingedrukt te houden. Het niveau begint bij 1 en neemt iedere

0,4 seconden met één eenheid toe. Als het niveau 9 is

bereikt, zijn er geen verhogingen meer mogelijk.

Als het vermogensniveau is geselecteerd met de MIN toets

(2), is het beginniveau “9” (maximumniveau). Als de toets

ingedrukt wordt gehouden, neemt het actieve niveau iedere

0,4 seconden met één eenheid af. Als het niveau 0 is bereikt,zijn er geen verdere verlagingen meer mogelijk. Alleen door

opnieuw te drukken op de MIN (2) of PLUS toets (3) kan het

vermogensniveau worden gewijzigd.

Uitschakelen van een kookzone

Selecteer de uit te schakelen zone met de

overeenstemmende toets (5). Het display (6) van de

geselecteerde zone licht fel op, terwijl de overige displays

zwakker oplichten. Wanneer de PLUS (3) en MIN toets (2)

tegelijkertijd worden ingedrukt, wordt het vermogensniveau

van de zone op 0 ingesteld. Als alternatief kan de MIN toets

(2) worden gebruikt om het vermogensniveau tot 0 te laten

Als een kookzone “warm is”, verschijnen afwisselend een

Uitschakelen van alle kookzones:

Alle zones kunnen op elk moment tegelijkertijd worden

uitgeschakeld met de aan/uit toets. In de stand-by modus

verschijnt een “H“ voor alle kookzones die “warm zijn”. Alle

andere displays zijn uit

Het vermogen van de kookzone kan op 9 niveaus worden

ingesteld die worden aangegeven door de symbolen van “1“ tot

“9“ met behulp van de zeven-segment displays.

Als u het vermogensniveau 9 inschakelt, wordt het

vermogen van de kookzone linksvoor om

veiligheidsredenen na 30 minuten werking een beetje

verlaagd. Als er meer vermogen nodig is, dan moet

het boosterniveau (“P”) worden geselecteerd.

Na het kiezen van de vereiste kookzone, kan de

boosterfunctie geactiveerd worden door vermogensniveau 9

te selecteren en vervolgens de toets PLUS (3) in te drukken.

Met deze functie kunnen bepaalde kookzones extra warm

worden boven het nominale vermogen (het aantal zones die

gelijktijdig met de booster kunnen werken, hangt af van het

vermogen dat de verschillende zones op dat moment

verbruiken; het totale verbruik moet lager liggen dan het

maximumvermogen van de volledige kookplaat). Indien de

gewenste zone voldoende capaciteit heeft om de booster-functie

te activeren, verschijnt het symbool “P” op het display. Indien

niet voldoende vermogen beschikbaar is, zal de

temperatuurinstelling van de zone waarvan het verbruik zal

worden verlaagd automatisch gedurende 3 seconden knipperen.

De booster werkt maximaal 5 minuten aan één stuk door om uw

keukengerei te beschermen. Nadat de booster automatisch is

uitgeschakeld, blijft de kookzone op niveau “9” staan. De

booster kan na een paar minuten opnieuw worden ingeschakeld.

Indien de kookpan van de kookzone wordt verwijderd terwijl de

booster actief is, blijft deze werken en gaat het aftellen van de

tijd tot de uitschakeling gewoon door.

De regeling van het vermogen werkt volgens het principe dat de

laatste wijziging van de temperatuursinstelling van de

verschillende zones absolute voorrang heeft. Dat betekent dat

de eerder ingestelde temperatuurniveaus van de overige

kookzones automatisch kunnen worden verlaagd.

Indien de inductieplaat vaststelt dat een bepaalde kookzone

moet worden verlaagd, zal het display van de zone gedurende 3

seconden knipperen om de correctie aan te kondigen.

Indien de geselecteerde zone aangepast wordt voordat de

correctieperiode is afgelopen, zal de vermogensregelaar de

verdeling opnieuw analyseren. Indien geen vermogensbeperking

meer nodig is, stopt het knipperen en blijft de oorspronkelijke

temperatuursinstelling behouden op het overeenkomstige

Indien de vermogensverdeling opnieuw wordt veranderd door

de gebruiker, wordt de instelling van de zones die automatisch

werden verlaagd in geen geval automatisch verhoogd.

Restwarmte-indicator

Waarschuwt de gebruiker dat het glas een gevaarlijke

temperatuur heeft bij aanraking van het hele gebied boven de

kookzone. De temperatuur wordt bepaald volgens een

wiskundig model en eventuele restwarmte wordt met een “H”

aangeduid door het desbetreffende zeven-segment display. De

verwarming en de afkoeling worden berekend met betrekking

· het geselecteerde vermogensniveau (van “0“ tot “9“)

Nadat de kookzone is uitgeschakeld, toont het desbetreffende

display een “H” totdat de temperatuur van de zone volgens het

wiskundig model tot onder het kritieke niveau daalt (

Automatische uitschakeling (limiet van de werkingsduur)

Afhankelijk van het vermogensniveau wordt elke kookzone na

een vooraf ingestelde maximale duur uitgeschakeld, als er op

geen enkele knop wordt gedrukt.

Elke verrichting met betrekking tot een kookzone (met de

knoppen +, -) zorgt ervoor dat de maximale werkingsduur terug

van bij het begin aftelt.

Beveiliging in geval van een onbedoelde inschakeling.

· Als de elektronische controle gedurende ongeveer 10 sec. Een

continue inschakeling van een toets detecteert, gaat hij

automatisch uit. De controle geeft gedurende 10 seconden een

geluidssignaal dat de gebruiker waarschuwt dat er een

voorwerp op de sensoren ligt. De displays tonen de foutcode “ E R 0 3 “, die op het display wordt weergegeven totdat de

elektronische controle de fout detecteert. Als de kookzone

“warm is”, verschijnt een “H” op het display afgewisseld door

· Als binnen 20 seconden na de inschakeling van de

tiptoetsbediening geen enkele kookzone wordt ingeschakeld,

keert de controle terug naar de standby stand. (Zie ook

· Als de controle is ingeschakeld heeft de ON/OFF toets voorrang

op alle andere toetsen, zodat de controle op elke willekeurig

moment kan worden uitgeschakeld, ook als meerdere toetsen

worden ingedrukt of een toets continu wordt ingedrukt.

· In de stand-by modus heeft een continue activering van de

toetsen geen enkel effect. Voordat de elektronische controle

echter weer kan worden ingeschakeld, moet hij vaststellen dat

geen enkele toets geactiveerd is.

Toetsenblokkering (kinderbeveiliging)

Om de veiligheidsvoorziening voor kinderen te activeren nadat u

de Touch Control hebt ingeschakeld, drukt u gelijktijdig op de

selectietoets van de zone rechtsonder en de "-"-knop en drukt u

vervolgens opnieuw op de selectietoets van de zone

rechtsonder. Er verschijnt een “L” die staat voor LOCKED(kinderbeveiliging voor een onbedoelde inschakeling). Als de

kookzone “warm is” worden de “L” en de “H” afwisselend

Deze handeling moet binnen 10 seconden worden uitgevoerd en

geen enkele van de hierboven beschreven toetsen mag

geactiveerd zijn. Zo niet, dan wordt de volgorde onderbroken en

is het kookvlak niet vergrendeld.

De elektronische controle blijft geblokkeerd totdat hij door de

gebruiker wordt gedeblokkeerd, ook als hij in de tussentijd uit

en weer in is geschakeld. Ook een reset van de

tiptoetsbediening (na een stroomonderbreking) heft de

toetsenblokkering niet op.

Deblokkeren van de toetsen omte koken:

om de tiptoetsbediening te deblokkeren moeten de selectietoets

van de kookzone rechts onder en de MIN-toets tegelijkertijd

worden ingeschakeld. De “L“ (LOCKED/vergrendeld) op het

display verdwijnt en alle kookzones tonen een “0“ met een

knipperend segment. Als een kookzone “warm is”, wordt de “H”

in plaats van de “0” weergegeven. Nadat de tiptoetsbediening is

uitgeschakeld, is de kinderbeveiliging opnieuw actief.

Opheffen van de toetsenblokkering:

Na inschakeling van de tiptoetsbediening kan de

kinderbeveiliging worden uitgeschakeld. Hiervoor moeten de

selectietoets van de kookzone rechts onder en de MIN-toets

tegelijkertijd worden geactiveerd en vervolgens alleen de MIN-

toets. Als alle passages binnen 10 seconden in de juiste

volgorde worden uitgevoerd, wordt de toetsenblokkering

opgeheven en is de tiptoetsbediening uit. Zo niet, wordt de

volgorde als onvoltooid beschouwd . De tiptoetsbediening blijft

geblokkeerd en gaat na 20 seconden uit. Als de

tiptoetsbediening weer met de ON/OFF toets wordt

ingeschakeld, tonen de displays een “0”, de decimaaltekens

knipperen en de tiptoetsbediening is klaar voor het koken.

een kookzone “warm is”, worden afwisselend de “0” en de

Geluidssignaal (zoemer)

Tijdens het gebruik worden de volgende handelingen met een

zoemer gesignaleerd:

· normale activering van de toetsen met een kort geluidssignaal.

· continue activering gedurende meer dan 10 sec met een

langdurig onderbroken geluidssignaal.

Timerfunctie (optie)

De timerfunctie bestaat in twee uitvoeringen:

· Autonome timer 1..99 min: geluidssignaal als de tijd is

verstreken. Deze functie is alleen beschikbaar als het kookvlak

· Timer voor kookzones 1..99 min: geluidssignaal als de tijd is

verstreken, de vier kookzones kunnen onafhankelijk van elkaar

worden geprogrammeerd.

∙ Als de touch ingeschakeld is en er geen enkele kookzone

geselecteerd is, kan de autonome timer gebruikt worden

door tegelijkertijd de toetsen MIN (2) en PLUS (3) in te

· De waarden (0-99min) kunnen worden gewijzigd met een

toename van een minuut met elke willekeurige PLUS-toets van 0

tot 99 en met de MIN-toets van 99 tot 0.

· Als continu op de PLUS- of MINtoets wordt gedrukt, neemt de

wijzigingssnelheid zonder geluidssignalen toe tot een maximale

· Als de PLUS- (of MIN) toets wordt losgelaten, begint de toe- of

afnamesnelheid weer bij de beginwaarde.

· De timer kan zowel met voortdurende activering van de PLUS-

en MIN-toetsen als met achtereenvolgende tipbedieningen

worden ingesteld (met geluidssignaal).

Nadat de timer is ingesteld begint de terugtelling. Het verstrijken

van de tijd wordt aangegeven door een geluidssignaal en door

het knipperen van het display van de timer.

Het geluidssignaal stopt

· automatisch na 2 minuten

· door op een willekeurige toets te drukken

Het display stopt met knipperen en wordt uitgeschakeld.

Uitschakelen / wijzigen van de timer

· De timer kan op elk moment worden gewijzigd of

uitgeschakeld door op de PLUS- en MIN-toetsen Tegelijkertijd te

drukken (met geluidssignaal). De timer wordt uitgeschakeld

door de tijd op “0” te zetten met de MINtoets. Gedurende 6

seconden blijft de timer op “0” staan, voordat hij wordt

· Als de tiptoetsbediening (met de aan/uit toets) wordt

ingeschakeld, gaat de autonome timer uit.

· Programmeren van de timer voor de kookzones

Door de tiptoetsbediening in te schakelen kan een

onafhankelijke timer voor elke kookzone worden

∙ Als u met de zoneselectietoets (4) de kookzone selecteert,

vervolgens het vermogen programmeert, en tenslotte de

toetsen MIN (2) en PLUS (3) tegelijkertijd indrukt, kunt u een

afteller programmeren waarmee de kookzone kan worden

∙ Tijdens het programmeren van de timer glinstert het lampje

(6) van de geselecteerde kookzone.

· Het verstrijken van de tijd wordt aangegeven door een

geluidssignaal en door het symbool “00” op het display, de LED

van de kookzone die aan de timer is toegewezen knippert. De

kookzone wordt uitgeschakeld en er wordt een “H” getoond als

de zone “warm is”. Anders toont het display van de zone een

Het geluidssignaal en het knipperen van het display worden

· automatisch na 2 minuten.

· door op één van de toetsen te drukken.

Het display van de timer gaat uit.

· De basisfuncties komen overeen met de beschrijving van de

Voorzorgsmaatregelen:

- tijdens de werking zijn magnetiseerbare voorwerpen zoals

creditcards, floppy disks, zakrekenmachines, e.z.v. op een

- nooit aluminiumfolie gebruiken of in bladaluminium verpakte

produkten direkt op de vlakte leggen;

- geen metalen voorwerpen zoals messen, vorken, lepels en

deksels op de kookvlakte plaatsen, opdat ze niet heet worden;- bij het koken met pannen met een antihechtlaag, zonder

gebruik van vet, is de eventuele opwarmingtijd tot één of twee

minuten te beperken;

- het koken van levensmiddelen die gauw aanzetten op kleinste

stand beginnen om daarna, vaak roerend, op een hogere stand

- schakel het kookvlak na gebruik uit met de bedieningsknop

(afname tot “0”) en vertrouw niet op de panherkenning.

- Indien het oppervlak van de kookplaat beschadigd raakt, moet

u de stroomtoevoer van het apparaat onmiddellijk uitschakelen

om elektrische schokken te vermijden.

- Gebruik geen stoomreinigers op de kookplaat.

- Dit apparaat is niet geschikt voor personen (inclusief kinderen)

wiens fysieke, sensorische of mentale vermogens beperkt zijn of

die onvoldoende ervaring of kennis hebben, tenzij zij uitleg of

gebruiksinstructies voor het apparaat hebben gekregen van een

persoon die verantwoordelijk is voor hun veiligheid.

- Laat kinderen nooit alleen om zeker te zijn dat ze niet met het

- Als er een magneet tot de bodem van een pan naderbij

gebracht wordt, en hij door deze aangetrokken blijft, zo is deze

pan geschikt om voor inductiekoken gebruikt te worden.

- De voorkeur geven aan pannen die ook voor inductiekoken

- en aan pannen met vlakke en dikke bodem.

- Door een kookpan te gebruiken die dezelfde diameter heeft als

de kookzone benut u het vermogen maximaal.

- een kleinere pan vermindert de sterkte van het kooktoestel

maar veroorzaakt geen energieverlies. Het gebruik van

kookpotten waar de middellijn van kleiner is dan 10 cm is in

ieder geval af te raden. De voorkeur geven aan

- pannen uit roestvrij staal met meervoudige bodemlaag of uit

roestvrij ferriet, als ze op de bodem het opschrift dragen: per

- gietijzeren pannen beter met geëmailleerde bodem, om de

oppervlakte uit glasceramiek door krassen niet te beschadigen.

- Er wordt afgeraden van pannen uit glas, ceramiek, terracotta,

aluminium, koper of roestvrij niet magnetisch (austenitisch)

Stukken van bladaluminium, overblijfsels van levensmiddelen,

scheuten van vet, suiker, of sterk suikerhoudende spijzen

moeten met een schraper van de kookvlakte onmiddellijk

verwijderd worden om mogelijke beschadiging van de

bladoppervlakte te voorkomen. Reinig de kookplaat na gebruik

met een geschikt product en keukenpapier; spoel vervolgens

met water en droog de plaat af met een schone doek. Gebruik

nooit sponzen of schuursponzen; vermijd gebruik van

agressieve chemische detergenten of ontvlekker.

Instructies voor de installateur

De onderstaande instructies zijn bedoeld voor de

gekwalificeerde installateur, die de installatie, regeling en het

onderhoud uitvoert volgens de geldende wetten en normen.

Reparaties moeten altijd worden uitgevoerd terwijjl de

stroomvoorziening van het apparaat is onderbroken.

Het kooktoestel is gemaakt om in een aanrecht ingebouwd te

worden, zoals aangegeven in de afbeelding. De gehele omtrek

van het kooktoestel moet verzegeld worden met bijgaand

dichtingsmateriaal dat samen met het toestel wordt geleverd. Er

wordt van de installatie op een oven afgeraden, anders indien

nodig zich verzekeren:

- dat de oven van een goed koelingsysteem is voorzien;

- dat in geen geval hete lucht uit de oven naar de kookvlakte

- dat er van luchtdoorlaten, zoals aangegeven in de afbeelding,

3 Oven of kastruimte

Elektrische aansluiting (Afb. 6)

Alvorens de elektrische aansluiting te verrichten verzekert men

- de karakteristieken van het stroomvoorzienende apparaat

voldoen aan hetgeen is vermeld op de registratieplaat onderop

- dat het stroomvoorzienende apparaat voorzien is van een

effectieve aardeverbinding volgens de wettelijk voorgeschreven

normen en beschikkingen. Het aarden is verplicht volgens de

In het geval dat het apparaat niet is uitgerust met een kabel

en/of stekker, dient gebruik gemaakt te worden van materiaal,

geschikt voor de stroomvoering en de werktemperatuur, zoals

aangegeven op de registratieplaat. De kabel mag op geen enkel

punt een temperatuur bereiken die hoger is dan 50°C boven de

omgevingstemperatuur.

Installeer in de vaste bekabeling een

ontkoppelingsmechanisme voor het elektriciteitsnet met op

alle polen een contactscheiding zodat tijdens categorie III

overspanningen de voeding volledig losgekoppeld kan

worden, in overeenstemming met de bekabelingsnormen.

stekker of schakelaar moet gemakkelijk bereikbaar zijn als de

apparatuur eenmaal geinstalleerd is.

Dit apparaat kan niet met een aparte externe timer of

afstandsbediening worden bediend.

De fabrikant wijst iedere verantwoordelijkheid af in geval dat het

bovenstaande en de gebruikelijke preventieve normen niet

worden gerespecteerd.

Als de voedingskabel beschadigd is, moet deze door de

fabrikant of door de technische dienst worden vervangen of in

elk geval door een persoon met een soortgelijke kwalificatie,

zodat elk gevaar wordt vermeden.ESTE PRODUTO FOI CONCEBIDO PARA UMA UTILIZAÇÃO DE TIPO DOMÉSTICA. O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES NO CASO DE EVENTUAIS DANOS A COISAS OU PESSOAS DERIVADOS DE UMA INSTALAÇÃO INCORRECTA OU DE USO IMPRÓPRIO, ERRÔNEO OU ABSURDO.
