GEBRUIKSAANWIJZING TT 603 CATA

NL Instructies voor installmentie, gebruik, onderhoud

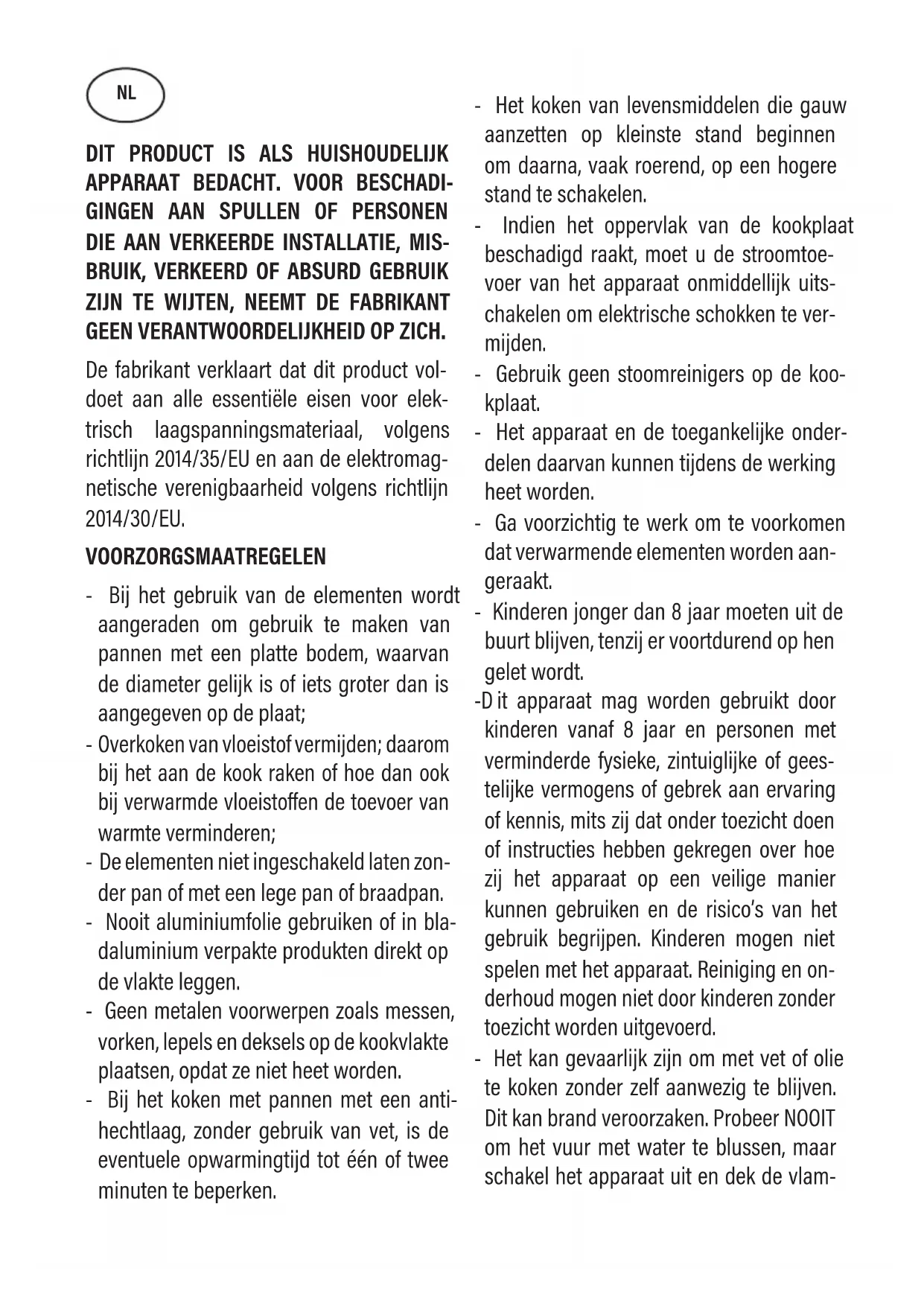

De fabrikant verklaart dat dit product voldoet aan alle essentiele eisen voor elektrisch laagspanningsmaterial, volgens richtlijk 2014/35/EU en aan de elektromagnetische verenigbaarheid volgens richtlijk 2014/30/EU.

• Bij het gebruik van de elementen worden aangeraden om gebruik te makev van pannen met een platte bodem, waarvan de diameter gelijk is of ie's groter dan is aangegeven op de plaat;
• Overkoken van vloeistof vermijden; waarom bij het aan de kook raken of hoe dan ook bij verwarmde vloeistoffen de toevoer van warmte verminderen;
• De elementen nicht ingeschakeld latent zonder pan of met een lege pan of braadpan.
• Nooit aluminiumfolie gebruiken of in bladaluminium verpakte Produkten direkt op de vlakte leggen.
• Geen metalen voorwerpen zoals messen, vorken, lepels en deksels op de kookvlakteplaatsen, opdat ze Niet heet worden.

• Bij het koken met pannen met een anti-hechtlaag, zonder gebruik van vet, is de eventuele opwarmingtijd tot een of twee minutes te beperken.

• Het koken van levensmiddelen die gauw aanzetten opkleiste stand beginnen om daarna,vaak roerend,op een hogere stand te schakelen.

• Indien het oppervlak van de kookplaat beschadigd raakt, moet u de stroomtoevoer van het apparaat onmiddelijk uitschakelen om elektrische schokken te vermiiden.
• Gebruik geen stoomreinigers op de koo-kplaat.
• Het apparaat en de toegankelijke onderdelen waarvan hunnen tijdens de werkig heet worden.
• Ga voorzichtig te werk om te voorkomen dat verwarmende elementen worden aan-geraakt.
• Kinderenjonger dan 8aar moetenuit de buurt blijven,tenzij er voortdurend op hengelet worden.
  -Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en Personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits zij dat onder toezicht doen of instructies hebben gekreten over hoe zij het apparaat op een veilige manier+kunnen gebruiken en de risico's van het gebruik begrijpen. Kinderenogen Niet spelEN met het apparaat. Reiniging en onderhoudogeniet door kinderen zonder toezicht worden uitgevoerd.
• Het kan gevaarlijk zijn om met vet of olie te koken zonder zich aanwezig te blijven. Dit kan brand veroorzaken. Probeer N00IT om het vuur met water te blussen, maar schakel het apparaat uit en dek de vlam

men af met bijvoorbeeld een deksel of een blusdeken.

• Houd toezicht op het kookproces. Blijf bij korte kookprocessen voortdurend toezicht honden.
• Koken op een kookplaat met vet of olie kan gevaarlijk় en brand veroorzaken.
• Brandgevaar: berg op de kookopper vlakken geen voorwerpen op.
• Gebruikuitsluitend werkbladbeschermers die door de fabrikant van het kooktoestel zich ontworpen of die door de fabrikant als geschikt zich aangeduid in de gebruiksaanwijzing of gebruik werkbladbeschermers die bij het apparaat worden geleverd. Het gebruik van ongeschikte beschemmers kan ongelukken veroorzaken.

Installer in de vaste bekabeling een ontkoppelingsmechanisme voor het elektriciteitsnet met op alle polen een contactscheiding zodate tijdens categorie I1 overspanningen de voeding volledig losgekoppeld kan worden, in overeenstemming met de bekabelingsnormen.

De stekker of schakelaar要去 gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is.

Dit apparaat kan nicht met eenAPEte externe timer of afstandsbediening worden bediend.

De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijkkepreventieve normen nicht worden gespecteerd.

Als de voedingskabel beschadigd is,要去\ deze door de fabrikant of door de technische\ dienst worden verrangen of in elk ge

val door een persoon met een soortgelijke kwalificatie, zodate elk gevaar worden vermeden.

Instructies voor de gebruiker Installatie

Alle handelingen met betrekking tot de installmentie (elektrische verbinding)要去en worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke-instructies het gedeelte geservesveerd voor de installmenteur.

Gebruik

VERWARMINGSELEMENTEN TOUCH CONTROL

Drukgveoelige toetsen

Alle handelingen können worden uitgevoerd met drukgevoelige toetsen (capacitieve sensoren) die op het frontpaneel van de fiche staan; met elke toets komt een display overeen. Elke handeling worden met een "biep" bevestigd.

TIPTOETSBEDIENING (Afb.2)

1 Aan/uit
2 Min -
3 Plus +
4 Dubbel circuit/Driedubbel circuit
5 Kookzone
6 Display vermogensniveau
7 Lampje dubbel circuit
8 Indicatielampje Meervoudige circuits

Aan/uit van de tiptoetsbediening

Na inschakeling is de tiptoetsbediening na ongeveer 1 seconde,. klaar voor gebruik.
Na de reset knipperen alle displays en LEDs gedurende onceveer 1 seconde. Daarna gaan alle displays en LEDs uit en staat de tiptoetsbediening in de stand-by stand.
De tiptoetsbediening kan met de aan/uit toets (1) worden ingeschakeld.
De displays van de kookzones tonen een "0". Als een kookzone "warm is", toont het display afwisseldend een "H" en een "0".
Na inschakeling blijft de tiptoetsbediening 20 seconden actief.
Indien geen kookzone worden geseleerd, keert de tiptoetsbediening automatisch in de stand-by status terug.
De tiptoetsbediening gaat pas aan, als alleen de aan/uit toets (1) worden ingeschakeld.
Als de aan/uit toets (1) tegelijkkertijd met andere toetsen worden ingedrukt, heeft dit geen enkel resultaat en de tiptoetsbediening blijft in de stand-by stand.
De tiptoetsbediening kan op elk moment met de aan/uit toets (1) worden uitgeschakeld. Dit geldt ook als de bediening met de kindebeveiliging is geblokkeerd.
De aan/uit toets (1) heeft algijd voorrang bij de uitschakelfunctie.

Automatische uitschakeling

Eenmaal ingeschakeld gaat de tiptoetsbediening automatisch uit

na 20 seconden van inactiviteit. Na de selectie van een kookzone wordt de automatische uitschakeltijd opgeedeeld in 10 seconden waarna de selectie van de zone ongedaan gemaakt worden en 10 seconden daarna gaat de tiptoetsbediening UIT.

Aan/uit van een kookzone

Met ingeschakelde tiptoetsbediening kan de kookzone worden geselecteerd door op de toets (5) van de overeenstemmende zone te drukken.

Het display (6) van de geselecteerde zone Licht fel op, terwijl de overige displays zwakker oplichten. Als de zone "warm is" worden afwisseled "H" en "0" getoond.

Door op de PLUS- (3) of MIN toets (2) te drukken kan een vermogensniveau worden geseleeteerd en de zone begint warm te worden.

Zodra de kookzone is geseleerd, kan het vermogensniveau worden gekozen door de PLUS toets (3) ingedrukt te houden. Het niveau begint bij 1 en neemt iedere 0,4 seconden met een eenheid toe. Als het niveau 9 is bereikt, zijn er geen verhogenen meer möglichk.

Als het vermogensniveau is geseleed met de MIN toets (2), is het beginniveau "9" (maximumniveau). Als de toets ingedrukt wordt gezchoolden, neemt het actieve niveau iedere 0,4 seconden met een eenheid af. Als het niveau 0 is bereikt, zich er geen verdere verlagingen meer maybek. Alleen door opnieuw te drukken op de MIN (2) of PLUS toets (3) kan het vermogensniveau worden gewijzigd.

Uitschakelen van een kookzone

Selecteer de uit te schakelen zone met de overeenstemmende toets (5). Het display (6) van de geselecteerde zone Licht fel op, terwijl de overige displays zwakker oplichten. Wanner de PLUS (3) en MIN toets (2) tegelijkkertijd worden ingedrukt, worden het vermogensniveau van de zone op 0 ingesteld. Als alternatif kan de MIN toets (2) worden gezrukt om het vermogensniveau tot 0 te lien afnemen.

Als een kookzone "warm is", verschijnen aufwisseldend een "H" een een "0".

Uitschakelen van alle kookzones

Alle zones können op elk moment tegelijkkertijd worden uit geschakeld met de aan/uit toets (1). In de stand-by modus verschijnt een "H" op het display van alle kookzones die "warmijken". Alle andere displays zijn uit.

Vermogensniveau

Het vermogen van de kookzone kan op 9 niveaus worden ingeseld die worden aangegeven door de symbolen van "1" tot "9" met behulp van de zeven-segment LED-displays (6).

Restwarmte-indicator

Waarschuwt de gebruiker dat het glas een gevaarlijke temperatuur heeft bij aanraking van het hele gebied boven de kookzone. De temperatuur wordt bepaald volgens een wiskundig model en eventuele restwarmte worden met een "H" aangeduid door het desbeteffende zeven-segment display.

De verwarming en de afkoeling worden berekend met betrekking

tot:

• het geselecteerde vermogensniveau (van "0" tot "9")
  ·dewerkingstijd.

Nadat de kookzone is uitgeschakeld, toont het desbetreffende display een "H" totdat de temperatuur van de zone volgens het wiskundig model tot onder het kritieke niveau daalt (≤ 60^)

Automatische uitschakeling (limiet van de werkingsduur)

Afhankelijk van het vermogensniveau worden elke kookzone na een vooraf ingestelde maximale duur uitgeschakeld, als er op geen enkte knop worden gedrukt.

Elke verrichting met betrekking tot een kookzone (met de toetsen PLUS (3) en MIN (2), of dubbele zone) zorgt ervoor dat de maxima-le werkingsduur terug van bij het begin aftelt.

Bveiliging in geval van een onbedeelde inschakeling

• Als de elektronische controle gedurende onceveer 10 s een continu inschakeling van een toets detecteert, gaat hij automatisch uit. De controle geeft een geluidssignaal dat de gebruiker waarschuwt dat de sensoren de aanwezigheid van een voorwerp hebben waargenomen. De displays tonen de foutmelding" E R 0 3". Als de kookzone "warm is", verschijnt een "H" op het display afgewisseld door het foutsignaal.
• Als binnen 20 seconden na de inschakeling van de tiptoetsbediening geen enkele kookzone worden ingeschakeld, keert de controle terug maar de stand-by stand.
• Als de contrôle is ingeschakeld heeft de ON/OFF toets voorrang op alle andere toetsen, zodate de contrôle op elke willekeurig momen kan worden uitgeschakeld, ook als meerere toetsen worden ingedrukt of een toets continu worden ingedrukt.
• In de stand-by modus heeft een continue activering van de toetsen geen enkel effect. Voordat de elektronische controle darüber waar kan worden ingeschakeld,要去 hij vaststellen dat geen enkele toets geactiveerd is.

Toetsenblokkering (kinderbeveiliging)

- Kinderbeveiling:

Toetsenblokkering:

Als u na het inschakelen van Touch de kinderbeveiliging wilt activeren, druk dan gedurende 3 seconden de toets linksachter op de kookzone en de toets Min (2) tegelijk in, en druk cervolgens de toets linksachter op de kookzone opnieuw in. Op alle displays verschijnt er een "L" die staat voor LOCKED (kinderbeveiliging voor een onbedoelde inschakeling). Als de kookzone "warm is" worden de "L" en de "H" afwisseledweergegeven.

Deze handeling moet binnen 10 seconden worden uitgevoerd en geen enkele van de hierboven beschreiben toetsen mag geactiveerd zich. Zo Niet, dan worden de reeks onderbroken en is het kookvlak Niet vergrendeld.

De elektronische contrôle blijft geblokkeerd totdat hij door de gebruiker ongedaan worden gemaakt, ook als hij in de tussentijd uiten weer in is geschakeld. Ook een reset van de tiptoetsbediening (na een stroomonderbreking) heft de toetsenblokkering Niet op.

Opheffen van de toetsblokkering:

Na inschakeling van de tiptoetsbediening kan de kinderbevei

liging worden uitgeschakeld. Gedurende 3 seconden dienen tegelijkkertijd de selectietoets linksachter op de kookzone en de MIN toets (2) ingedrukt gezchoolden te worden, en verzolgens enkel de MIN toets (2). Als alle handelingen binnen 10 seconden in de juiste volgorde worden uitgevoerd, worden de toetsenblokkering opgeheven en is de tiptoetsbediening uitgeschakeld. Zo Niet, worden de reeks als onvoltooid beschouwd. De tiptoetsbediening blijft geblokkeerd en gaat na 20 seconden UIT.

Als de tiptoetsbediening weer met de ON/OFF toets worden ingeschakeld, tonen alle displays een "0", de decimaaltekens knipperen en de tiptoetsbediening is maar voor het koken. Als een kookzone "warm is", worden afwisselede 0" en de H" getoond.

Regeling van meervoudige circuits

Kookplaat zonder dubbel circuit of driedubbel circuit, zie fig. 2A

Kookplaat met dubbele zone. (fig. 2B)

Het in werkking stellen van een dubbele kookzone houdt in dat de twee circuits tegelijkkertijd aangaan. Het in werkking stellen van het externe circuit worden middels een controelampje (7) in de rechterbenedenhoek van het display aangeduid.Indien alleen de werkking van het interne circuit gewenst worden, dient het externe circuit uitgezet te worden middels de toets dubbel circuit (4).Door opnieuw op de toets dubbel circuit (4) te drukken worden het externe cir-cuit nogmaals ingeschakeld, waar bij het desbetre-ffende lichtpunt (7)Gaat branden.

Kookplaat met driedubbele zone (fig. 2C)/Kookplaat met dubbele zone of driedubbele zone. (fig. 2D)

Als een dubbele/driedubbele kookzone wordt geactiveerd, bete-kent dit dat de 3 circuits tegelijk worden ingeschakeld. Elk circuit wordt met toets 4 geactiveerd/gedeactiveerd en dit wordt met een indicatielampje (8) aangeduid.

Geluidssignaal (zoemer)

Tijdens het gebruik worden de volgende handelingen met een zoemer gesignaleerd:

normale activering van de toetsen met een kort geluidssignaal.
- continue activering gedurende meer dan 10 s met een langdurig onderbroken geluidssignaal.

Onderhoud (Afb. 4)

Stukken van bladaluminium, overblijfsels van

levensmiddelen, scheuten van vet, suiker, of sterk

suikerhoudende spijzen moeten met een schraper van de koo
kvlakte ommiddelijk verwijderd worden om möglichke beschadig
ging van de bladoppervlakte te voorkomen. Reinig de kookplaat
na gebruik met een geschikt product en keukenpapier; spoel
vervolgens met water en droog de planta af met een schone doek.
Gebruik nooit sponzen of schuursponzen; vermijd
gebruik van agressieve chemische detergenten of
ontvlekker.

Instructies voor de installerateur Installatie

De onderstaande instructies zijn bedoeld voor de

gekwaliffeerde installmentur, die de installmente, regeling en het onderhoud uitvoert volgens de geldende wetten en normen. Re

paraties要去en alkijd worden uitgevoerd terwijjl de stroomvoorziening van het apparaat is onderbroken.

Plaatsing (Afb. 5)

1 Vooraanzicht

2 Zijaanzicht

Het apparaat is voorzien om te worden verzonken in een keukenblad zoals geillustreerd in de betreffende figuur.

Dicht de ruimte:tussen het keukenblad en deplaat rondon af met de bijgeleverde kit.

Elektrische aansluiting

Alvorens de elektrische aansluiting te verrichten verzekert men zich ervan dat:

• de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat;
• dat het stroomvoorzienende apparaat voorzien is van een effec-tieve aardeverbinding volgens de wettelijk voorgeschreiben normen en beschikkingen. Het aarden is verplicht volgens de wet.

In het geval dat het apparaat Niet is uitgerust met een kabel en/of stekker, dient gebruik gemaatkt te worden van materiaal, geschikt voor de stroomvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50^ boven de omgevingstemperatuur.
