BEDIENUNGSANLEITUNG TT 603 CATA

DE Anweisungen für die Installation, den Gebrauch, die Wartung

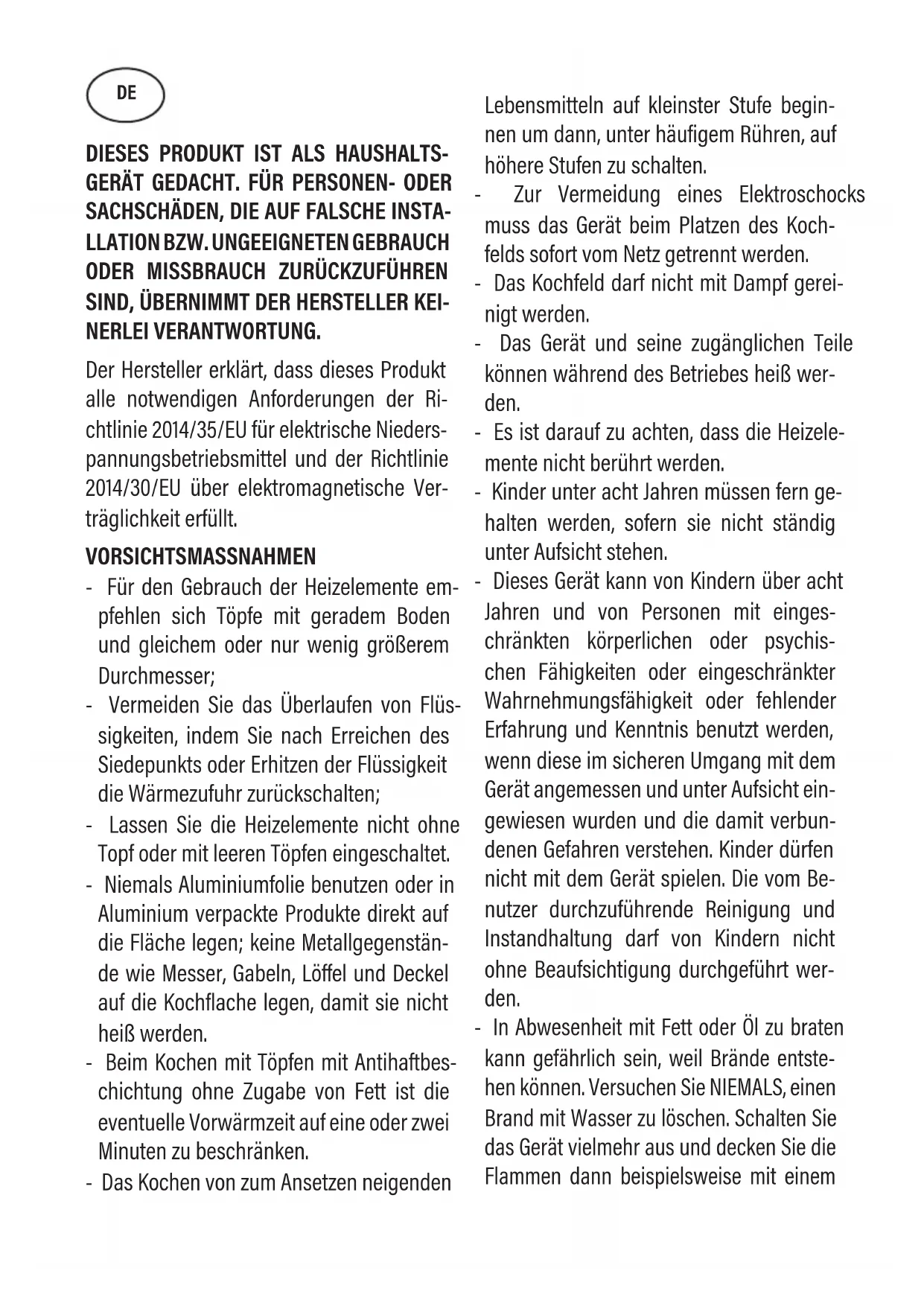

DIESES PRODUKT IST ALS HAUSHALTSGERAT GEDACHT. FÜR PERSONEN-ODERSACHSCHÄDEN, DIE AUF FALSCHE INSTALLATION BZW. UNGEEIGNETEN GEBRAUCH ODER MISSBRAUCH ZURückzuführn SIND,ÜBERNIMMT DER HERSTELLER KEINERLEI VERANTWORTUNG.

Der Hersteller erklärt, dass these Product alle notwendigen Anforderungen der Richtlinie 2014/35/EU für elektrische Niederspannungsbetriebsmittel und der Richtlinie 2014/30/EU über electromagnetische Verträglichkeit erfüllt.

VORSICHTSMASSNAHMEN

• Für den Gebrauch der Heizelemente empfehlen sich Töpfe mit geradem Boden und gleichem oder nur weniger großem Durchmesser;
• Vermeiden Sie das Überlaufen von Flüssigkeiten, indem Sie nach Erreichen des Siedepunkts oder Erhitzen der Flüssigkeit die Wärmezufahr zurückschalten;
• Lassen Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet.
• Niemals Aluminiumfolie benutzen oder in Aluminium verpackte Produkte direkt auf die Fläche legen; keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochflache legen, damit sie nicht heiß werden.
• Beim Kochen mit Töpfen mit Antihaft Beschichtung ohne Zugabe von Fett ist die eventuelle Vorwärmzeit auf eine oder zwei Minuten zu beschränken.
• Das Kochen von zum Ansetzen neigenden

Lebensmitteln auf kleinster Stufe beginnen um dann, unter zahligem Ruhren, auf höhere Stufen zu schalten.

Zur Vermeidung eines Elektroschocks muss das Gerät beim Platz den Kochfelds sofort vom Netz getrennt werden.
- Das Kochfeldarf nicht mit Dampf gereinigt werden.
- Das Gerät und seine zugänglichen Teile können während des Betriebes heißt werden.
- Es ist darauf zu achtenden, dass die Heizelemente nicht berührt werden.
- Kinder unter acht Jahren müssen fern gehalten werden, sofern sie nicht ständig unter Aufsicht stehen.
- Dieses Gerät kann von Kindern über acht Jahren und von Personen mit eingeschränkten körperlichen oder psychischen Fähigkeiten oder eingeschränkter Wahrnehmungsfähigkeit oder fehlender Erfahrung und Kenntnis benutzt werden, wenn diese im sicheren Umgang mit dem Gerät angemessen und unter Aufsicht eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Die vom Benutzer durchzuführende Reinigung und Instandhaltung darf von Kindern nicht ohne Beaufsichtigung durchgeführt werden.
- In Abwesenheit mit Fett oder Öl zu braten kann gefährlich sein, weil Brände entstehen können. Versuchen Sie NIEMALS, einen Brand mit Wasser zu Löschen. Schalten Sie das Gerät viel mehr aus unddecken Sie die Flammennann beispielsweise mit einem

Deckel oder einem Feuerlöschtuch ab.

• Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden.
• Unbeaufsichtigtes Kochen auf dem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen.
• Brandgefahr: auf den Kochfeldern keine Elemente lagern.
• Nur vom Hersteller des Kochgerätes entwickelte oder vom Hersteller in der Gebrauchsanleitung als geeignet bezeichnete Kochfeldschützer oder mit dem Gerät gefelieferte Kochfeldschützer verwenden. Die Verwendung ungeeigneter Schützer kann zu Unfallen führen.

Installieren Sie in der festen Verkabelung eine Abschaltvorrichtung mit omnipolarem Trennschalter, der im Falle einer Überspannung der Kategorie III eine vollständige Abschaltung vom Netz nach den gültigen Verkabelungsvorschriften erlaubt.

Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leicht zu erreichen sein.

Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fernbedienungssystem vorgesehen.

Der Hersteller leht eine Verantwortung ab falls offen genannte Ausführungen und die üblichen Unfallnormen nicht eingehalten werden.

Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizierte

Fachkraft ersetzt werden, um jeder Risiko auszuschreiben.

Anweisungen für den Benutzer

Installation

Alle Operationen hinsichtlich der Installation (elektrischer Anschluß) ⇒ vom zugelassenen Fachpersonal gemäß den geltenden Bestimmungen ausgeführrt werden.

Für die spezifischen Anweisungen siehe die dem Installateur vorbehaltene Seite.

Anwendung

HEIZELEMENTETOUCH CONTROL

Berührungstasten

Alle Funktionen können über Berührungstasten (kapazitive Sensoren) auf der Frontpartie der Bedienungsblende eingeschelt werden; jeder Taste entspricht eine Anzeige.Eine Betätigung wird von einem Signalton quittiert. Ein- und Ausschalten

TOUCH CONTROL (Abb.2)

1 Ein/Aus-Taste ON/OFF
2 Minus -
3 Plus +
4 Zwei-/Dreikreis-Kochzone
5 Kochzone
6 Leistungsanzeige
7 Anzeige für Doppelkreis-Kochzone
8 Leuchtsegment für Mehrkreis-Kochzonen

EIN/AUS-Schalten der Touch Control

Nach Anschluss an die Netzspannung dauert die Initialisierung der Touch-Control-Steuerung ca. 1 Sekunde, bevor sie betriebsbereit ist.

Nach einem Resetblinken alle Anzeigen und LEDs ca. eine Sekunde lang. Nach dieser Zeit werden alle Anzeigen und LEDs ausgescheltet und die Steuerung schaltet auf Stand-by.
Die Steuerung kann nun durch Betätigten der EIN/AUS-Taste in den Ein-Zustand geschlossen werden.
Auf den Kochzonenanzeigen erscheint dann 0^ . Soltte eine der Kochzonen heiß sein (hohe Temperatur), blinking auf der Anzeige abwechselnd H^ und 0^ .
Die Steuerung bleibt nach dem Einsatz 20 Sekunden lang aktiv. Sollt in dieser Zeit keine Kochzone ausgewählten werden, schaltet die Steuerung automatisch auf Stand-by zurück.
Die Touch-Control-Steuerung kann nur durch Betätigten der EIN/AUS-Taste (1) in den Ein-Zustand geschaltet werden.
Sollte eine beliebige andere Taste zusammen mit der EIN/AUS-Taste (1) betätig werden, bleibt die Steuerung auf Stand-by.
Durch Betätigung der EIN/AUS-Taste (1) kann die Steuerung jederzeit wieder ausgeschelt werden. Dies gilt selbst dann, wenn die Steuerung durch Aktivierung der Kindersicherung gespeirt ist.
Die EIN/AUS-Taste (1) hat hinsichtlich der Ausschalt-Funktion im-mer Vorrang.

Automatische Abschaltung

Im Ein-Zustand schaltet sich die Touch-Control-Steuerung

nach 20 Sekunden selbstätig aus, wenn in dieser Zeit keine Kochzone aktiviert oder keine Auswahltaste betätig wird. Nach der Auswahl einer Kochzone setzen sich diese automatische Abschaltzeit aus 10 Sekunden, nach denen sich die Kochzone ausscheltet, und weiteren 10 Sekunden, nach denen sich die Steuerung ausscheltet, zusammen.

Einschalten/Ausschalten einer Kochzone

Wenn die Touch-Control-Steuerung eingescheltet ist, wird eine Kochzone durch Drücken der entsprechenden Taste (5) ausgewählt.

Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Sollte eine der Kochzonen heiß sein, werden abwechselnd „H" und „0" angezeigt. Durch Betätigten der PLUS- (3) oder MINUS-Taste (2) wird eine Leistungsstufe eingestellt und die Kochzone beginnnt sich zu erwärmen.

Nach der Auswahl einer Kochzone kann die Leistungsstufe durch Gedrückthalten der PLUS-Taste (3), beginnend mit Stufe 1, eingestellt werden, wobei sich die Leistung alle 0,4 Sekunden um eine Stufe erhöht. Nach Erreichen der Leistungsstufe 9 ist keine weitere Erhöhung mehr möglich.

Wird die Auswahl der Leistungsstufe mit der MINUS-Taste (2) vorgenommen, ist die erstige Stufe 9^ (maximale Leistung). Wird die Taste gedrück gehalten, verringert sich die Leistung alle 0,4 Sekunden um eine Stufe. Bei Erreichen der Leistungsstufe 0 ist keine weitere Verringerung der Leistung mehr möglich. Um eine neue Leistungsstufe einzustellen, muss dann wieder die Taste MINUS (2) bzw. PLUS (3) betägt werden.

Ausschalten einer Kochzone

Zum Ausschalten einer einzeln Kochzone muss die entsprechende Taste (5) betätigt werden. Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Werden die PLUS- (3) und die MINUS-Taste (2) gleichzeitig betätigt, wird die Leistungsstufe der entsprechenden Kochzone direkt auf 0 zurückgesetzt. Alternativ dazu kann auch die MINUS-Taste (2) ununterbrochen gedrückt werden, bis die Leistungsstufe erreicht 0 ist. Sollte eine der Kochzonen heiß sein, werden abwechselnd „H" und „0" angezeigt.

Ausschalten aller Kochzonen

Das sofortige Ausschalten aller Kochzonen ist jederzeit durch Betätigung der EIN/AUS-Taste (1) möglich. Im Stand-by-Zustand erscheint ein „H" in der Anzeige aller Kochzonen, die noch frei sind. Die anderen Kochzonenanzeigen sind dunkel.

Leistungsstufen

Jede Kochzone hat 9 Leistungsstufen, die jeweils mit den Zahlen 1^ bis 9^ in der jeweiligen aus sieben Segmenten bestehenden LED-Anzeige (6) angezeigt werden.

Restwärmeanzeige

Der Benutzer wird auf eine eventuell gefährliche Berührtemperatur der Glaskeramikoberfläche einer Kochzone hingewiesen. Die Temperatur wird über ein mathematisches Modell berechnet, und verbliebene Restwärme wird mittels eines „H" auf dem entsprechenden 7-Segment-Display angezeigt. Das Aufheizen und Abkühlen wird in Abhängigkeit der gewählten Leistungsstufe

(von 0'' bis 9'' ) und der Betriebszeit berechnet.

Nach dem Abschalten einer Kochzone zeigt die entsprechende Anzeige ein H^ bis die Temperatur rechnerisch unter ein bestimmtes Niveau abgesunden ist (≤ 60^)

Abschaltautomatik (Betriebsdauerbegrenzung)

Abhängig von der ausgewählten Leistungsstufe wird jeder Kochzone individuell nach einer bestimmten maximalen Betriebsdauer abgeschelt, falls innerhalb dieser Zeit keine Benutzung erfolgt ist.

Jede Veränderung der jeweiligen Kochzone (über die Tasten PLUS 3) und MINUS (2) bzw. Doppelkreis-Kochzone) führt zur Rückstellung der maximalen Betriebszeit auf ihren Ausgangswert.

Schutz gegen unbeabsichtigtes Einsatz

• Bei Erkennung der Dauerbetätigung einer Taste während etwa 10 Sekunden schaltet sich die Steuerung automatisch ab. Es ertont dann als Fehlermeldung ein akustisches Signal, um dem Benutzer anzuzeigen, dass die Sensoren die Gegenwart eines Gegenstands erkannt haben. Auf den Anzeigen erscheint der Fehlercode „E R O 3". Wenn eine der Kochzonen noch heiß ist, wird abwechselend ein „H" und die Fehlermeldung angezeigt.
• Wird innerhalb von 20 Sekunden nach dem Einsatzen keine Kochzone aktiviert, so schaltet die Steuerung darüber auf Stand-by.
• Die Ein/Aus-Taste hat im eingeschalteten Zustand Vorrang vor allen anderen Tasten, so dass auch bei Mehrfach- oder Dauerbetätigung von Tasten die Steuerung jederzeit ausgeschelt werden kann.
• In Stand-by hat eine Dauerbetätigung der Tasten keine Auswirkung. Allerdings müssen alle Tasten wieder als unbetätigter erkannt werden, bevor sich die Steuerung erneut einschaltenlässt.

Tastenverriegelung (Kindersicherung)

- Kindersicherung:

Tastenverriegelung:

Zur Aktivierung der Kindersicherung mussen nach dem Einsatz den Touch-Control-Steuerung gleichzeitig drei Sekunden lang die Kochzonenwahltaste hinten links und die MINUS-Taste (2) und danach allein die Kochzonenwahltaste hinten links betätig werden. Auf allen Anzeigen erscheint dann ein „L“ für LOCKED (Kindersicherung gegen unbeabsichtigtes Einsatzalten). Sollte eine Kochzone noch heiß sein, werden „L“ und „H“ abwechselnd angezeigt.

Dieser Bedienungsablauf muss innerhalb von 10 Sekundenstattfinden und esarfkeine andere Tastes als die oben beschrieben genedrücktwerden.Andernfalls wird die Eingabe als nicht vollständig abgebrochen und die Kochstelle wird nicht verriegelt.

Die Elektronik bleibt bis zur Entriegelung durch den Benutzer im verriegelten Zustand, auch wenn die Steuerung zwischenheitlich aus- und wieder eingeschaltet wird. Auch ein Reset der Steuerung (nach einem Spanningsabfall) unterbricht die Verriegelung nicht.

Entriebelung:

Nach dem Einsatz der Steuerung kann die Kindersicherung deaktiviert werden. Hierzu müssen erst gleichzeitig 3 Sekunden lang die Kochzonenwahltaste halten links und die MINUS-Taste

(2) und danach allein die MINUS-Taste (2) betätigt werden Wenn alle Schritte in der richtigen Reihenfolge und innerhalb von 10 Sekunden durchgeführt wurden, wird die Verriegelung aufgehoben und die Steuerung befindet sich im AUS-Zustand. Ansonsten ist die Eingabe unvollständig und die Steuerung bleibt im verriegeltenz Zustand und schaltet nach 20 Sekunden ab.

Nach erneutem Einschalten der Steuerung mit der EIN/AUS-Taste erscheint auf allen Anzeigen eine 0, die Dezimalpunkte der Anzeigen blinken und die Steuerung ist für den Kochvorgang einsatzbereit. Sollte eine Kochzone noch hei sein, werden 0'' und '' abwechselnd angezeigt.

Bedienung der Mehrkreis-Kochzonen

Kochfelder ohne Zwei- oder Dreikreis-Kochzone. Siehe Abb. 2A

Kochfeld mit Zweikreis-Kochzone (Abb. 2B)

Bei der Aktivierung einer Doppelkreis-Kochzone werden die entsprechenden beiden Heizkreise gleichzeitig eingeschaltet. Das Einschalten des äußeren Heizkreises wird durch eine entsprechende Leuchtanzeige (7) in der rechten unteren Ecke des Displays angezeigt. Wenn nur der innere Heizkreis eingeschaltet werden soll, kann der äußere Kreis durch Betätigung der Doppelkreis-Taste (4) ausgeschaltet werden. Durch erneutes Betätigtem der Doppelkreis-Taste (4) kann der äußere Kreis wieder eingeschaltet werden, woraufhin die entsprechende Punktanzeige (7) erneut aufleuchtet.

Kochfeld mit Dreikreis-Kochzone (Abb. 2C)/Kochfeld mit Zweikreis- und Dreikreis-Kochzone (Abb. 2D)

Durch Aktivierung einer Zweikreis-/Dreikreis-Kochzone werden alle 3 Kreise gleichzeitig eingeschaltet. Durch Drucken der Taste 4 kann jeder Kreis ein- oder ausgeschaltet werden. Die Anzeige erfolgt über ein Leuchtsegment (8).

Akustisches Signal (Summer)

Während des Betriebs werden folgende akustische Summer-Signale ausgegeben:

• Kurzer Summer-Ton bei Normalbetätigung der Tasten
  Längerer, unterbrochener Summer-Ton bei Dauerbetätigung der Tasten während mehr als 10 Sekunden

Instandhaltung (Abb. 4)

Spuren von Aluminiumfolie, Essensresten, Fettspritzern, Zucker oder stark zuckerhaltigen Speisen müssen soit mit einem Schaber von der Kochfläche entfern werden um möglich Schaden an der Flache zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Kuchenpapier saubern, dann mit klarem Wasser nachspullen und abschiedeND mit einem Lappen trocken wischen.Keine

Putzschwämme oder Scheuerkissen zum Einsatz bringen; abzuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern.

Anweisungen für den Installateur Installation

Die angegebenen Anweisungen sind an den zugelassenen Installeur als Richtlinie für die Installation, Regelung und Instandhaltung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingriffe * dürfen nur bei ausgeschalteten Apparat vorgenommen werden.

Aufstellung (Abb. 5)

1 Vorderansicht

2 Vorderseite

Der Apparat ist für den Einbau in eine Arbeitsplatte vorgesehen. Siehe Abbildung. Auf den ganzen Perimeter der Platte die mitgelieferte Dichtmasse vertieren.

Elektrischer Anschluß

Vor dem Anschluß an das elektrische Netz sich davon überzeugen, daß:

• die Eigenschaften der Anlage mit denen auf dem unter der Ofenplatte angebrachten Leistungsschild übereinstimmen;
• die Anlage mit einem wirksamen Erdanschluss gemäß den geltenden Normen und Gesetzbestimmungen versehen ist. Der Erdanschluss ist gemäß Gesetz verbindlich.

Falls der Apparat nicht mit einem Kabel und/oder mit einem entsprechenden Stecker ausgerüstet ist, muß gleichwertiges

Material zur Stromentnahme, wie auf dem Leistungsschild angegeben, und für die Arbeitsstemperatur verwendet werden. Das Kabel damit an keiner Stelle eine Temperatur von mehr als 50^ über der Raumtemperatur erreichen.
