HASZNÁLATI ÚTMUTATÓ TT 603 CATA

PL Telepités, hasznalati és karbantartásiutasitások

A gyártó kijelenti, hogy e termek megfelela kisfeszültsegü elektramos berendezesekról szoló 2014/35/EU irányelven, valamint az elektramonges összeféhetelensegról szoló 2014/30/EU irányelven előirt valamennyi alapvető követelmenynek.

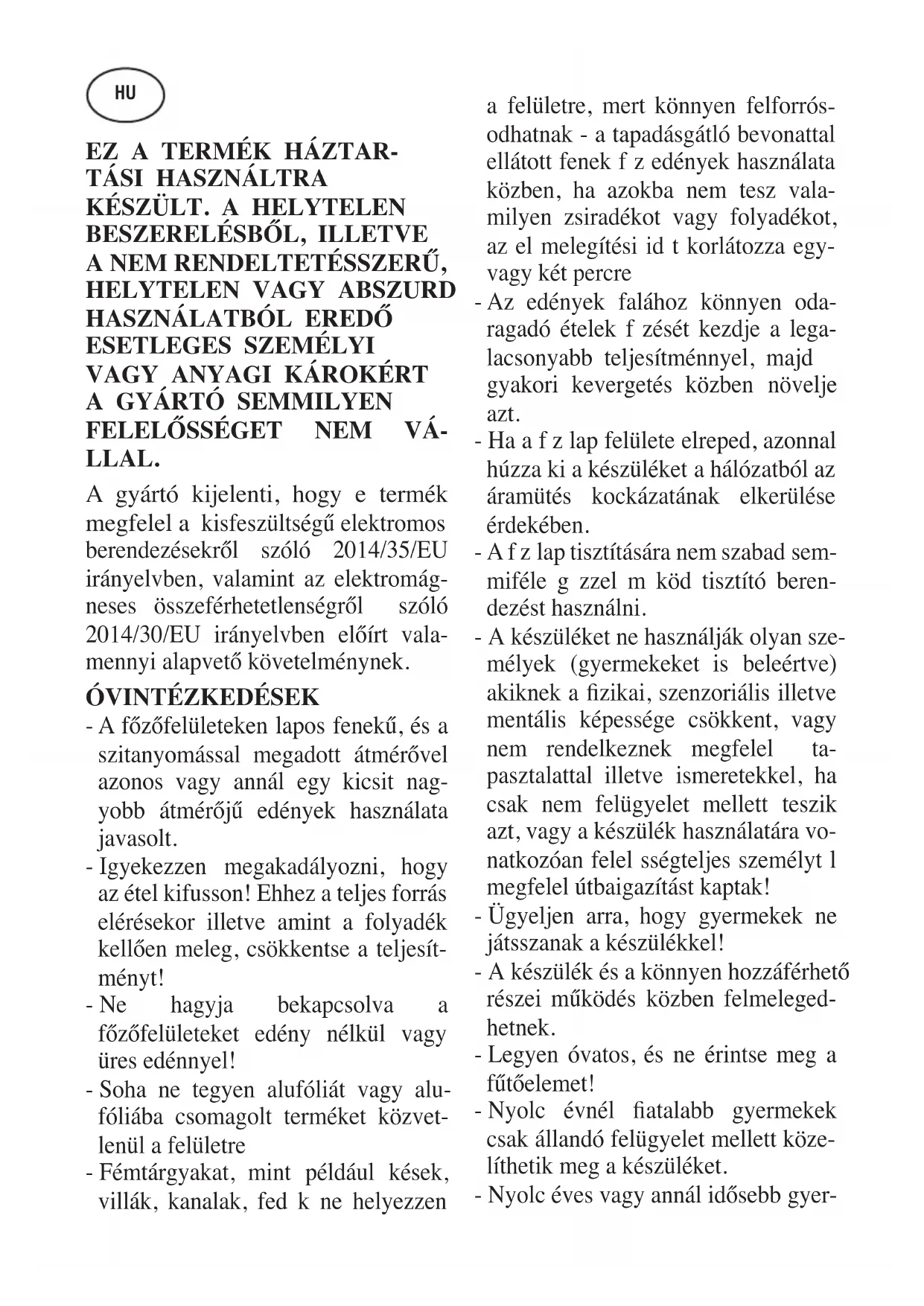

ÖVINTÉZKEDÉSEK

• A fózófelületeken lapos fenekú, és a szitanyomással megadott átmérovel azonos vagy annal egy kicsit nagyobb átméröjú edenyek használata javasolt.
• Igyekezzen megakadályozni, hogy az étel kifusson! Ehhez a teljes forrás elérésekor illetve amint a folyadék kelloen meleg, csökkentse a teljesitmenyt!
• Ne hagyja bekapcsolva a fózófelületeket edeny nélkül vagy üres edényel!
• Soha ne tegyen alufoliat vagy alufoliaba csomagolt termeket kozvetlenul a felületre
  -Femtargyakat, mint peldaul kesek, villak, kanalak, fed k ne helyezzen

a felületre, mert konnyen felforrosodhatnak - a tapadasgatló bevonattal ellatott fenek f z edenyek hasznalata kozben, ha azokba nem tesz valamilyen zsiradékot vagy folyadékot, az el melegitési id t korlatozza egyvagy két percre

-Az edenyek falahoz konnyen odaragado etelek f zesét kezdje a legalacsonyabb teljesitménnyel, majd gyakori kevergetes kozben novelje azt.
- Ha a f z lap felülete elreped, azonnal húzza ki a készüléket a halózataból az áramütes kockázatanak elkerülse érdekében.
-Af z lap tisztiatasara nem szabad semmifele g zzel m k od tisztoi berendezest hasznalni.
- A keszüléket ne használják olyan szemelyek (gyermekeket is beleérte) akiknek a fizikai, szenzioríalis illetve mentalíis képességeCsökkent, vagynem rendelkeznek megfeleltapasztalattal illetve ismeretekkel, hacsak nem felügyelet mellett teszik azt, vagy a kszülék használatáravonatkozoan felel ssegteljes szemelyt 1 megfelel utbaigazítást kaptak!
- Ügyeljen arra, hogy gyermekek ne jatsszanak a készülékkel!
- A keszülék és a konnyen hozzaférhétő részei muködés长沙市 felmelegedhetnek.
- Legyen ovatos, es ne érintse meg a fútoelemet!
- Nyolc evnel fiatalabb gyermekecsak allandofelugyelet mellett kozel-lithetik meg a keszuléket.
- Nyolc éves vagy annal idosebb gyer

mekek, csökkent fizikai, érzékelővagy mentalis képességú személyek, illetve tapasztalatokkal és ismeretekkel nem rendelkező személyek is használhatják a készüléket, ha elotte felügyelték őket használat kižben, vagy a készülék megfelelo használatára vonatkozo oyan biztos utasításokat kaptak, amelyek alapján megértek a készülék használatábl fakado veszelyeket. Gyermekek ne jatsszanak a készülékkel! Gyermekek csak felügyelettel vegezhetik el a készülék mindennapos tiszütását es karbantartását.

• Ha zsir vagy olaj felhasznalásával fóz, ne hagyja felügyelet nélkül a készüléket, mert tuz keletkezhet. SOHA ne probálja vizzel eloltani a tüzet, hanem azonnal húzza ki a készüléket a csatlakozóaljzataból, majd fedje le a langokat pl. fedővel vagy tuzalló takaróval.
• A fózési folyamatot felügyelni kell.
  Egy rovid ideju fózest folyamatosan kell felügyelni.
• A felügyelet nélkūli fózólapon való fózés zsirral vagy olajjal veszelyes lehet es tüzet okozhat.
• Túzveszély: ne tároljon semmit a fózófelületen!
• Csak a fózókészülék gyártó által tervezett vagy a gyártó által a kezelésiutasísban javasolt felületvedǒt vagy a készülékhez tartozó felületvedǒt használja a rendeltétésnek megfelelo módon. A nem megfelelo védok használata balesetveszélyes.

A kotött huzalozásba iktasson be egy

olyan megszakitot, mely III. kategórias tulfeszültseg eseten a huzalozásis szabályok betartasa mellett minded poluson tkeletesen bontani képes az aramellatast. A dugasz illetve az összpólusu megszakíto konnyen elerhet kel, hogy legyen a készülés vegleges elhelysezese után is.

A keszülék nem hasznalható küls id zít vel vagy távvezérl rendszerrel.

A fentiek valamint a bevett biztonsagi el irasok figyelmen kivül hagyasa eseten a gyartot semmilyen feel sseg nem terheli.

A kockázatok elkerülse érdekében, ha a halózati kabel megserül, cserétteske ki a gyártóval, felhatalmazott m szaki szervizzel vagy kompetens és szakképzett szerel vel.

Utmutatasok a felhasznaló szamára Beszerelés

A beszereléssel (elettromos kapcsolás) kapcsolatos valamennyi mveletet szakképzett szakember kell, hogy vegezze aérvenyes elóirásoknak megfeleloen.

A specifikus utmutatasokra vonatkozoan lásd a szerelőnek szólo részt.

Hasznalat

ERINTOSZENZOROS (TOUCH CONTROL) KEZELE'SU FOZOFELULETEK Erinteserzekeny gomb

A verzérlocta elulso részen talalhato erintésékeny gombokkal (kapacitiv érzekelok) minded muvelet vegrehajthato; minded egyes gombhoz tartozik egy kijelzo. Minden muveletet egy hangjelzes erosit meg.

TOUCH CONTROL (ÉRINTÉSVEZÉRLES) (2.ábra)

1 Bekapcsolás/kikapcsolás ON / OFF
2 Minusz -
3 Plusz +
4 Dupla/tripla áramkö
5 Fózózóna -
6 Fózési fokozat kijelzo
7 Kettos fózkör fenyjelzöje
8-Tobbaramkorosvilagito szakasz

Az erintésvezérés be- és kikapcsolása

A érintésvezérés az elektromos halózatra valo csat-lakoztatás után körülbelül egy masodperccel lesz muködésképes.

Az alaphelyzetbe allitás (reset) után minded kijelző és LED megközelítóleg egy masodpercig villog. Ezután minded kijelző és LED kialszik, és az érintésvezérles készenléti allapotba kerül.

Az erintésvezérés bekapcsolásához nyomja meg a bekapcsoló gombot (1).

A fózóznak kijelzöi "0"-at mutatnik. Ha egy adott fózóznona „egésveszélyes" (magas homérsekletú), akkor a kijelzón felváltva "H" és "0" jelenik meg.

A bekapcsolas utan az erintesvezeleres 20 masodpercig marad bekapcsolva. Amennyiben nem valaszt ki egyetlen fozozonat sem, az erintesvezeleres automatikusan keszeleneti allapotba all vissza.

Az erintésvezérles kizárolag a bekapcsoló gomb (1) megnyomásával kapcsolódk be.

Amennyiben a bekapsoló gombot (1) más gombokkal együtt nyomja meg, a bekapsolás sikertelen lesz, és az érintésvezérlés készenléti allapotban marad.

Az erintésvezérles barmikor kikapcsolhato a bekapcsoló gombbal (1). Még abban az esetben is, ha a vezérles gyermekzárral le lettuce blokkolva.

A bekapcsoló gomb (1) mindig elsobbséget elvez a kikapcsolasi funkcioban.

Automatikus kikapcsolás

Ha a bekapsolast kovet0 20 masodpercen belul nem valaszt ki egytlen funkciot sem, az erintesvezerles automatikusan kikapcsol. Egy adott fozzona kivalasztasa utan az automatikus kikapcsolasi ido 10 masoderces idokzokre ozlik; 10 masodperc elteltivel a fozzona kivalasztasa erenyteLENne valik, majd tovabbi 10 masodperc elteltivel az erintesvezerles kikapcsol.

Egy adott fózózná be- és kikapcsolása

Ha az erintésvezerlés be van kapcsolva, az adott fózózonat a hozá tartozó gomb (5) megnyomásaval választhatja ki.

A kivalasztott fozzona kijelzoe (6) fenyesebbé valik, mikzben a tobbi kijelz o elhalvanyodik. Ha a fozzona ,egesveszelyes", akkor a "H" es "0' jelzesek felvaltva jelennek meg.

A PLUSZ (3) illetve MINUSZ (2) gomb megnyomá-sával kivalaszthat egy adott fózési fokozatot, majd a fózózóna melegiteni kezd.

A fózózná kivalasztása után, a PLUSZ (3) gomb megnyomásával kivalaszthatja a fózési fokozatot; ez az 1-es szintról indulva 0,4 masodpercenként egy-egy egységgel novelheto. A 9-es szint elérèse után a fózési fokozat tovabb nem novelheto.

Ha a fózési fokozatot a MINUSZ (2) gombbal választotta ki, a kiindulási szint a 9-es (maximális szint).

A gombot benyomva tartva a fozési fokozat 0,4 masodpercenként egy-egy egységgel csökken. A 0 szint elérése utan a fozési fokozat nemCsokkenthto tovabb. A beallitott fozési fokozatot sak a PLUSZ (2), illetve MINUSZ (3) gombok ujboli megnyomásával lehet modosítani.

Egy adott fózózná kikapcsolása

A kikapcsolando fozozonat a hozza tartozo (5) gombbal tutja kivalasztani. A kivalasztott fozzona

kijelzöje (6) fenyesebb lesz, mikozben a többi kijelzö elhalványodik. A PLUSZ (3), illetve MINUSZ (2) gombok egyidejú megnyomásával az adott fózózóna fózési fokozata 0-ra all. Választhatja azt a megoldást is, hogy a fózési fokozatot a MINUSZ (2) gombbal csökkenteni le a 0-ra.

Ha egy adott fozzona,egesveszelyes', akkor a kijelzon felvaltva "H" es "0' jelzes jelenik meg.

Az összes fózózná kikapcsolása

A bekapcsol'o gomb (1) megnyomásával az összes fózózona barmikor azonnal kikapcsolhato. Készenléti üzemmodban egy "H" jelenik meg az összes „égés-veszélyes" fózózona kijelzöjén. Az összes tölbi kijelzőkikapcsol.

Fózési fokozat

A fózóznák 9 fózési fokozattal rendelkeznek, amelyek "1"-tól "9"-ig terjedo szamjelzésel jelennek meg a hét szegmensból áló LED kijelzókon (6).

Maradékhó kijelző

Jelzi a felhasznalónak, hogy az üvegkerámia homérseklete veszelyes a fozózona terülevel valo érintkezes eseten. A homérseklet egy matematikai modell szerint kerül meghatározásra, és maradékhő eseten az adott hét szegmensú kijelzön egy “H” jelzi.

A melegités és a huts az alabbiak alapjan kerul kiszamításra:

-A kivalasztott fozési fokozat ("0" es "9" kozott)

Abekapcsolasi idotartam.

A fózózná kikapcsolása után az adott zóna kijelzǒje "H" jelzést mutat, amíg a felület hómer séklete a matematikai modell szerinti kritikus szint (≤ 60°C) alá nem csökken.

Automatikus kikapcsolasi funkció (muködési idő korlátozás)

Ha a fózési fokozattal kapcsolatban semmilyen mveletre nem kerül sor, az egyes fózózonak az elózoleg meghatározott maximális idötartam eltevel kikapcsolnak.

A fozozónan (a PLUSZ (3) illetve MINUSZ (2) vagy kettos fozokor gombokkal) vegzett barmely mvelet ujra inditja az adott fozozona maximalis fozési idejét, visszaallitva azt az eredeti ertekre.

Védelem vêletlenszerú bekapcsolás esétén

• Amennyiben az elektronikus gezérles egy gomb folyamatos lenyomásat észleli kb. 10 masodpercig, automatikusan kikapcsol. A gezérles egy 10 masodpercig tartó hangjelzésell figyelmezteti a felhasznalot arra, hogy az érzekelők egy tírgy jelenlét ésszleték.

A kijelzokon az "E R 0 3" hibakód jelenik meg. Ha a fózózona "égésveszélyes", a kijelzón a hibajelzésell felváltva egy "H" jelenik meg.

· Amennyiben az erintésvezérles bekapcsolásat kovető 20 masodpercen belül egyik fózózonát sem kapcsoljabe, a vezerlés visszaáll a készenléti allapotba.

Mialatt a gezérles bekapcsolt allapotba van, az ON/ OFF gombnak elöbssege van az összes tobbi gombbal szemben annakBiztositasa érdekében, hogy a gezérles barmikor, meg a gombok tobszörvi vagy folyamatos

megnyomása eseten is kikapcsolhato legyen.

Keszenleti allapotban a gombok folyamatos lenyomása hatastalan. Az ujboli bekapcsolásához az elektronikus vezerlésnek minded esetben elózoleg érzekelnie kell, hogy egyeten gomb sincs benyomva.

A gombok blokkolása (gyermekzár)

Gyermekzár:

A gombok blokkolása:

A gyermekzárBiztonsági funkcióbekapcsolásához az érintogombok bekapcsolását kovetöen nyomja meg 3 masodpercig a bal hatso fozoterületet-kivalasztó gombot a MINUSZ (2) gombbal együtt, majd nyomja meg egyedül a bal hatso fozoterületet-kivalasztó gombot. Valamennyi kijelzon megjelenik egy “L”, ami a blockkolast (LOCKED) jelzi (veletlenszerú bekapcsolást gatló, gyermekvédemibiztonsági berendezés).Ha a fozzóna"egésveszélyes", az "L" es a "H" jelzešek felváltva jelennek meg.

Ezt a muveletet 10 masodpercen belül kell elvegezni; a jelzett gombokon kivül semmilyen mas gombat nem szabad megnyomni. Ellenkező esetben a muveletsor megszakad és a fozolap blokkolása nem történik meg. Az elektronikus vezerlés mindaddig blokkolva marad, amig a felhasznaló fel nem oldja a blokkolast, meg akkor is, ha a fozolap közen ki-, majd üjra belett kapcsolvá. A gombok blokkolásat meg az erintésvezlerés ujrainiditasa (feszültsegesés utan) sem szakütja meg.

A gombok blokkolásanak megszüntetése:

Az erintésvezérles bekapcsolasa utan a gyermekzár kikapcsolhato. 3 masodpercig egyidejuleg tartsa lenyomva az adott fózózona bal hátso gombját es a MINUSZ (2) gombot, majd ezt követöenCsak a MINUSZ (2) gombot. Ha valamennyi mveletet a leir sorrendben a rákovetkezó 10 masodpercen belül hajtja végre, akkor a gombok blokkolása megszünik és a kezelolap kikapcsol. Ellenkező esetben a mveletser befejezetlennek minosul, az erintésvezérles blokkolva marad, és 20 masodperc elteltével kikapcsol.

Az erintésvezérles ON/OFF gombbal történő ujboli bekapcsolasa eseten valamennyi kijelzo "0"-t mutat, a tizedes pontok villognak, a kezelólap jeg készen alla fozésre. Ha egy adott fozózona"egésveszélyes", az "L" és a "H" jelzepek felvátva jelennek meg.

Többáramkörös szabályozás

Dupla- vagy triplaáramkör nélküli fózolapok - lásd 2A. ábra

Dupla zónas fózolap. (2B. ábra)

A kettos fozokorrel rendelkezofozona mukodesbe hozasa eseten mindket fozokor egyszerre bekapsol. A kulso fozokor bekapsolasat a fozozona kijelzojenek jobb also sarkaban talalhato jelzofeny (7) muta- tja. HaCsak a belso fozokort kivanja bekapsol- ni, a kulso fozokort a kettos fozokor gombjaval (4) tudja kikapsolni. A kettos fozokor gombja- nak (4) ujboli megnyomasaval a kulso fozokor es az azimuth jelzofenyelzes (7) ismet bekapsol.

Tripla zónas fózolap. (2C. ábra) / Duple es tripla zónas fózolap. (2D. ábra)

A dupla vagy tripla fózóterület bekapcsolásakor a 3 áramkor egyszerre bekapcsol. Az egyes áramkök a 4-es gombbal capcsolhato be, a bekapcsolás allapotát pedig világító szakasz (8) jalöli.

Hasznalat kozben az alabbi mveleteket berrego hang kiseri:

A gombok szabályos megnyomását egy rovid hang jelzi.
A gombok 10 masodpercet meghaladó folyamatos nyomását egy hosszú szaggatott hang jalzi.

Karbantartás (4. abra)

Az esetleges alufolia-darabokat, kifutott vagy lecseppent etelt, kifroccsent ziradekot, sukrot vagy magascukortartalmu eteleket azonnal el kell tavolitani a megfelelo kaparoval a fozozonarol, hogy annak esetleges

sériulését elkerüljuk. Ezt kovetoen megfelelo tiszitotszerrel es konyhai trolopapirral kell megtisztitani, majd vizzel lemosni es tiszta kendovel szarazra torolni. Semmikeppen ne hasznaljon dorzsöl szivacsokat, es kerülje az agressziv

vegyszerek illetve folttiszítók használatát.

Utmutatasok a szerelő számára

Beszerelés

A jelen szerelesiutasitasas szelonek szol,es utmutatast nyujt a ervenyes rendelkezeseknek es szabvanyoknak megfelelo beszerelteshez, beallitashoz es karbantartashoz. A beavatkozasokhoz mindig ki keh huzni a halozatbol a keszuleket.

Elhelyezes (5. abra)

1 Elölnézet

2 Oldnalézet

A keszülk egy az abrán lathato munkalapba való beepitésre keszült. A terület teljes kerületén használja az erre szolgálo szigetelőt szalagot.

Elektromos csatlakoztatás

Mielott elvegezné az elektromos csatlakoztatast, ellenőrizze

hogy:

• a halózati kialakītas jellemzōi megfeleljenek a fózólap aljan elhelyezett lapon felttuntetét jellemzǒknek;
• hogy a halózati kialakitásnak legyen egy hatékony és a érvényes szabványoknak és előirasoknak megfelelo foldelése. A födelést törveny irja elő.

Amennyiben a keszüléknek nincs meg a kábele és/ vagy csatlakozója, hasznaljon a jellemzőket tartalmazó lapon megadott feszültsegnek és az üzemi hómer sékletnek megfelelo jellemzőket felttuntető csatlakozókat. A kabel egyik pontján sem érheti el a kornyezeti hómer sékletet

50^ -kal meghalado homersekletet.
