MANUALE UTENTE TT 603 CATA

IT Istruzioni per l'installazione, l'uso, la manutenzione

Il costruttore dichiarare che questo prodotto rispetta tutti i requisiti essenziali relativi al materiale elettrico di bassa tensione prescritti alla direttiva 2014/35/EU e alla compatibilità elettromagnetica prescritti alla direttiva 2014/30/EU.

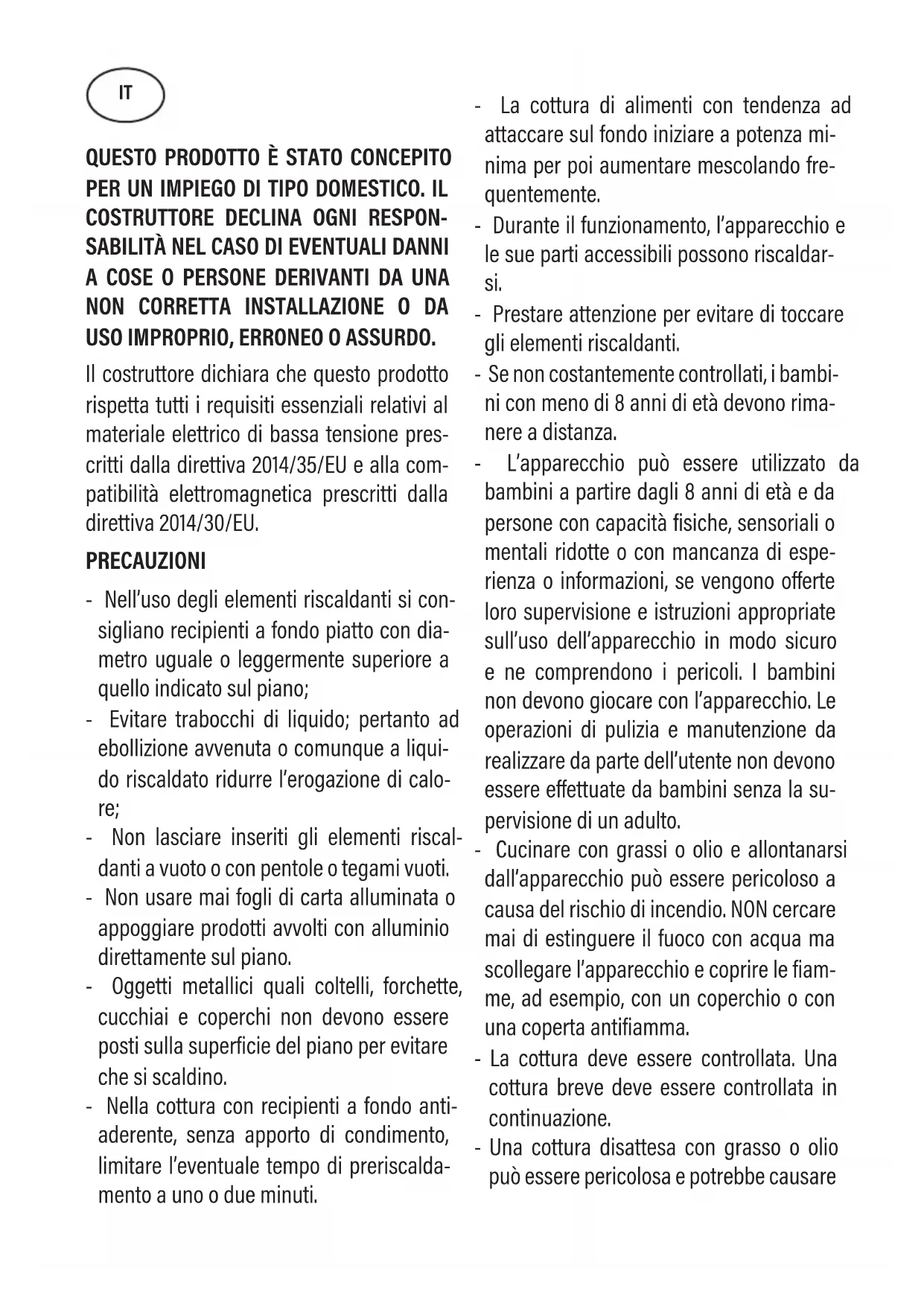

PRECAUZIONI

• Nell'uso degli elementi riscaldanti si consigliano recipienti a fondo piatto con diametro uguate o leggermente superiore a quello indicato sul piano;
• Evitare trabocchi di liquido; pertanto ad ebollizione avvenuta o comunque a liquido riscaldato ridurre l'erogazione di calore;
  Non lasciare inserti gli elementi riscaldanti a vuoto o con pentole o tegami vuoti.
• Non usare mai fogli di carta alluminata o appoggiare prodotti avvolti con alluminio direttamente sul piano.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano per evitare che si scaldino.

• Nella cottura con recipienti a fondo antiaderente, alla apporto di condimento, limitare l'eventuale tempo di preriscaldamento a uno o due minuti.

• La cottura di alimenti con tendenza ad attaccare sul fondo iniziare a potenza minima per poi augmentare mescolando frequently.

• Durante il funzionamento, l'apparecchio e le sue parti accessibili possono riscaldarsi.
• Prestareattenzione perevitareditoccare gli elementi riscaldanti.
• Se non costamente controllati, i bambini con meno di 8 anni di età devono rimanere a distanza.
• L'apparecchio più essere utilizzato da bambini a partire dagli 8 anni di età e da persone con capacité fisiche, sensoriali o mentali ridotte o con mancanza di esperezza o informazioni, se vengono offerte loro supervisione e istruzioni appropriate sull'uso dell'apparecchio in modo sicuro e ne comprehendo i pericoli. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione da realizazare da parte dell'utente non devono essere effettuate da bambini sulla supervisione di un adulto.
• Cucinare con grassi o olio e allontanarsi dall'apparecchio più essere pericoloso a causa del rischio di incendio. NON cercare mai di estinguere il fuoco con acqua mascollegare l'apparecchio e coprire le fiamme, ad esempio, con un coperchio o con una coperta antifiamma.
• La cottura deve essere controllata. Una cottura breve deve essere controllata in continuazione.
• Una cottura disattesa con grasso o olio\ può essere pericolosa e potrebbe causare

un incendio.

• Pericolo di incendio: non lasciare oggetti sulle superfici di cottura.
• Per il piano cottura, utilizzato solo coperchi progettati dal costruttore dell'apparecchio o da questi indicati come adeguati nelle istruzioni per l'uso oppure i coperchi più integrati nell'apparecchio. L'uso di coperchi inadeguati per il piano cottura vu provocare incidenti.

Inserire nel cablaggio fisso un mezzo per la disconnessione alla rete elettrica con una separazione in tutti i poli che preveda la disconnessione completa in caso di categoria di sovratensione III, come da normativa sul cablaggio. La presa o l'interrottore onnipolare devono essere facilemente raggiungibili con l'apparecchiatura installata.

La presente apparecchiatura non è predisposa per essere usata con un temporizzazione esterno o un sistema separato di controllo a distance.

N.B.: - Il costruttore declina agli responsabilità nel caso che quanto sopra e le usuali norme antiinfortunistiche non vengano rispettate.

Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare,in modo da prevenir agli rischio.

Istruzioni per l'utente

Installazione

Tutte le operazioni relative all'installazione (allacciamento elettrico) devono essere eseguite da personale qualificato secondo le norme vigenti.

Per le istruzioni specifiche vedi la parte riservata all'installatore.

Tutte le operazioni possono essere compiute tramite tasti a sfioramento (sensori di tipo capacitivo) posti sulla faccia frontale della scheda; ad agli tasti corrisponde un display. Ogni attività viene confermata da un segnale acustico.

TOUCH CONTROL (Fig. 2)

1 Accensione/spegnimento ON / OFF
2 Meno -
3Pi+
4 Circuito Doppio / Triplo
5 Zona cottura
6 Display del livello di potenza
7 Spia del doppio circuito
8 Segmento Luminoso Circuiti Multipli

Accensione/spegnimento del Touch Control

Dopo l'accensione, il touch richiede circa 1 secondo prima di essere pronto per il funzionamento.

Dopo il reset, tutti i display e i LED lampeggiano per circa 1 secondo. Trascorso quello tempo, tutti i display e i LED si spengono e il touch rimane in posizione di stand-by.

Per accendere il touch, premere il tasto di accensione (1).

I display delle zone cottura visualizzano uno "0". Se una zona cottura "scotta" (temperatura elevata), il display visualizza "H" e "0" alternatively.

Dopo l'accensione, il touch control rimane attivo per 20 secondi. Se non viene selezionata alcuna zona cottura, il touch control ristorna automaticamente dello stato di stand-by.

Il touch control si accende unicamente premendo il tasting di accensione (1).

La pressione del tasto di accensione (1) in concomitanza con altri tasti non produce alcun effetto e il touch rimane in stand-by.

Il touch control più essere spento in qualsiasi momento tramite il tasto di accensione (1). Ciò è validoanche nel caso in cui il commando sia stato bloccato con il dispositivo di sicurezza per bambini.

Il tasto di accensione (1) ha sempre la priorità nella funzione di specnimento.

Spegnimento automatico

Una volta acceso, il touch control si spegne automaticamente dopo 20 secondi di inattività. Dop la selezione di una zona cottura, il tempo di spegnimento automatico si suddivide in 10 secondi, trascorsi i quali viene deselezionata la zona, e altri 10 secondi, trascorsi i quali si spegne il touch control.

Accensione/spegnimento di una zona cottura

Con il touch control acceso, è possibile selezionare la zona cottura premendo il tasto (5) della zona corrispondente.

Il display (6) della zona selezionata diventa più luminoso, cioè gli altri display perdono luminosità. Se l'area "scotta", vengono visualizzati alternativamente "H" e "0".

Premendo il tasting PIù o MENO (2), si cui selezionare un livello di potenza e la zona inizia a riscaldare.

Selezionata la zona cottura, la scelta del livello di potenza può essere effettuata tenendo premuto il tasto PIù (3). Partendo dal livello 1, il livello viene incrementato di un'unità agli 0,4 secondi. Raggiunto il livello 9, non è possibile effettuare ulteriori incrementi. Se il livello di potenza viene selezionato con il tasto MENO (2), il livello iniziale è "9" (livello massimo). Tenendo premuto il tasto, il livello attivo decresce di una unità agli 0,4 secondi. Raggiunto il livello 0, non è possibile effettuare ulteriori decrementi. É possibile cancellare il livello di potenza solo premendo nuovamente il tasto MENO (2) o PIù (3).

Spegnimento di una zona cottura

Selezionare la zona da spegnere con il tasto (5) corrispondente. Il display (6) della zona selezionata diventa più luminoso, nelle gli altri display perdono luminosità. Premendo i tasti PIù (3) e MENO (2) contemporaneamente, il livello di potenza della zona viene impostato su 0. In alternatively, il tasto MENO (2) può essere utilizzato per decrementare il livello di potenza fino a 0.

Se una zona cottura "scotta", appariranno alternativamente "H" e "0".

Spegnimento di tutte le zone cottura

Lo spegnimento immediato di tutte le zone cui è possere ottenegro in qualsiamenti momento tramite il pulsante di accensione (1). In modalità stand-by, appara sul display una "H" in corrispondenza di tutte le zone cottura che "scottano". Tutti gli altri display restano spenti.

Livello di potenza

La potenza della zona cottura può essere impostata su 9 livelli, indicatei dai significoli da "1" a "9" sui display (6) a LED a sette segmenti.

Indicatore di calore residuo

Serve per indicare all'utente che l'élevata temperatura del vetro può essere pericolosa nel caso di contatto con tutte l'area sovrastante la zona cottura. La temperatura viene determinata seguendo un modello matematico e un eventuale calore residuo vieneindicato con una "H" dal corrispondente display a sette segmenti. Il riscaldamento e il raffreddamento sono calculati in relazione a:

Livello di potenza selezionato (da "0" a "9")

Periodo di attivazione.

Dopo aver spento la zona cottura, il corrispondente display visualità "H" sono a che la temperature della zona non scende al di fatto del livello critico ( ≤ 60^ ) secondo il modello matematico.

Funzione di spegnimento automatico (lim. del tempo di funzionamento)

In relazione al livello di potenza, se non viene eseguita nessuna operazione, agli zona cottura viene spenta dopo un tempo massimo predefinito.

Ogni operazione sulla zona cottura (tramite i tasti PIù (3) e MENO (2) o doppià zona) riporta il tempo massimo di funzionamento della zona al suo valore iniziale.

Protezione in caso di accensione involontaria

Se il controlo elettronico rileva la pressione continua di un tasto

per circa 10 sec, automaticamente si spelgne. Il controlled emette un segnale acustico di erre per avvertire l'utente che i sensori hanno rilevato la presenza di un oggetto. I display visualizzato il codice di erre "ER03". Se la zona di cottura "scotta", sul display appaiono alternativamente una "H" e il segnale di erre.

• Se noniene attivata nessuna zona cottura entro 20 secondi dall'accensione del Touch, il controllo ritorna in modalità standby.
• Quando il controllede acceso, il tasto ON/OFF ha priorità su tutti gli altri tasti, cosicché il controllo cui siere sente in qualsiasi momentoanche in caso di attivazione multipla o continua di tasti.
• In modalità stand-by, una pressione continua di tasti non ha alcun effetto. In agli caso, prima che il controllo elettronico possa essere nuovamente acceso, deve rilevare che non venga premuto alcun tasto.

Blocco dei tasti (dispositivo di sicurezza per bambini) Dispositivo di sicurezza per bambini:

Blocco dei tasti:

Per attivare il dispositivo di sicurezza per bambini, dopo aver attivato il Touch, si devono premere simultaneamente per 3 secondi il tasto posteriori sinistro di selezione della zona cottura e il tasto MENO (2) e, successivement, soltanto il tasto posteriori sinistro di selezione de l'za cottura.Su tutti i display appara una "L" che sta per LOCKED (dispositivo di sicurezza per bambini che evita l'accensione occidentale). Se la zona di cottura "scotta", "L" e "H" sono visualizzate alternativamente.

Lo svolgimento di questa operazione deve avvenire entro 10 secondi; non deve essere premuto nessun altro tasting al di fuori di quelli descritti sopra. In caso contrario, la sequenzaiene interrrotta e il piano cottura non viene bloccato.

Il controllo elettronico rimane bloccato finché non viene sbloccato dall'utente,anche se nel fratto è stato spento e riacceso. Nemmeno un reset del touch (dopona una caduta di tensione) sare in grado di rimuovere il blocco dei tasti.

Eliminazione del blocco dei tasti:

Dopo aver acceso il touch, il disposativo di sicurezza per bambini cui è possederà disattivato. è necessario premere contemporaneamente per 3 secondi il tasto posteriori sinistro di selezione della zona cottura e il tasto MENO (2) e, successivement, sostanto il tasto MENO (2). Se vengono eseguiti tutti i passaggi nell'ordine giusto, entro 10 secondi il blocco dei tasti viene cancellato e il touch si spegne. In caso contrario, la sequenza viene considerata incomplete, il touch resta bloccato e si spegne dopo 20 secondi.

Accendendo di nuovo il touch con il tasto ON/OFF, tutti i display migliorano "0", i punti decimali lampeggiano e il touch è pronto per effettuire la cottura. Se la zona di cottura "scotta", "0" e "H" vengono visualizzati alternativamente.

Controllode circuiti multipli

Piani cottura sensa circuito doppio o triplo vedere Fig. 2A

Piano cottura con zona doppia. (Fig. 2B)

L'attivazione di una zona cottura doppia implica l'accensione simultanea dei due circuiti. L'attivazione del circuito esterno è indi-

cata da una spia luminosa (7) nell'angolo inferiore destro del display. Se si desidera accen- dere solo il circuito interno, il circuito esterno cui assere spentotramite il tasto del doppio circuito (4).

Premendo più il tasting del doppio circuito (4), il circuito esterno viene nuovamente attivato, con l'accensione del punto luminoso corrispondente (7).

Piano cottura con zona tripla (Fig. 2C) / Piano cottura con zona doppia e tripla. (Fig.2D)

L'attivazione di una zona di cottura doppi / tripla implicata l'accensione contemporanea dei 3 circuiti. L'attivazione / disattivazione di ciascun circuito si effettua con il tasto 4 e viene indica con un segmento luminoso (8).

Segnale acustico (cicalino)

Durante l'utilizzo, le seguenti attività vengono segnalate tramite un cicalino:

• Pressione normale dei tasti con un suono breve.
• Pressione continua dei tasti per più di 10 sec con un suono lungo intermittente.

Manutenzione (Fig. 4)

Tracce di fogli di alluminio, residui di cibo spruzzi di grasso, zucchero o cibi fortemente saccariferi devono essere immediamente rimossi dal piano di cottura con un raschetto per evitare possibili danni alla superficie del piano.

Pulire con un prodotto idoneo e carta da cucina; risciacquare con acqua e asciugare usingo un panno pulito. Non adoperare assolutamente spugne o pagliette abrasive; evitare altresl'uso di prodotti chimici aggressivi, tipo sgrassanti perorno.

Istruzioni per l'installatore

Installazione

Le presenti istruzioni sono rivolte all'installatore qualificato quale guida all'installazione, regolazione e manutenzione secondo le leggi e le normative in vigore.

Gli interventi devono sempre essere effettuati ad apparecchiatura disinserita elettricamente.

Posizionamento (Fig. 5)

1 Veduta frontale

2 Lato frontale

L'apparecchio è previsto per essere incassato in un piano di lavoro come illustrato nell'apposita figura. Predisporre su tutto il perimetro del piano il signillante a corredo.

Collegamento elettrico

Prima di effettuare l'allciamento elettrico accertarsi che:

• le caratteristiche dell'impianto siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fondo del piano;

• che l'impianto si muno di un efficace collegamento di terra seconde le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge.

Nel caso che l'apparecchiatura non sia munita di cavo e/o di relativita spina utilizzare materiale idoneo per l'assorbimento indicato in targa matricola e per la temperatura di lavoro. Il cavo in nessun

punto dovrà raggiungere una temperatura superiore di 50^ a quale ambiente.

DIT PRODUCT IS ALS HUISHOUDELIJK APPARAAT BEDACHT. VOOR BESCHADI- GINGEN AAN SPULLEN OF PERSONEN DIE AAN VERKEERDE INSTALLATIE, MISBRUIK, VERKEERD OF ABSURD GEBRUIK ZIJN TE WIJTEM, NEEMT DE FABRIKANT GEEN VERANTWOORDELIJKHEID OP ZICH.
