KÄYTTÖOHJE PU-30 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

TEKNISET TIEDOT

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Rappauskone
Malli	MSW-PU-20	MSW-PU-30
Nimellisjännite [V~] / taajuus [Hz]	230 / 50	230 / 50
Nimellisteho [W]	2200	2800
Työpaine [bar]	20	30
Suurin työpaine [psi]	290	435
Moottorin ylikuumenemissuoja	kyllä	kyllä
Eristysluokka	F	F
Pyörimisnopeus [rpm]	Moottori: 0 - 2500; Spiraali: 0 - 160	Moottori: 0 - 2500; Spiraali: 0 - 160
IEC-suojausluokka	I	I
Suojaluokka	IP54	IP54
Laitteen käyttömäärä	S1	S1
Virtausnopeus [l/min]	15	18
Suurin raekoko [mm]	3	3
Ilmanpaine [bar]	10	10
Suurin kapasiteetti [l]	40	40
Mitat (leveys x syvyys x korkeus) [mm]	96 x 53 x 88	102 x 49 x 63
Paino [kg]	50	60,7

Lue ja säilytä tämä käyttöohje. Lue huolellisesti ennen kuin yrität koota, asentaa, käyttää tai huoltaa kuvattua tuotetta. Suojaa itseäsi ja muita noudattamalla kaikkia turvallisuusohjeita. Ohjeiden noudattamatta jättäminen voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja! Säilytä ohjeet tulevaa tarvetta varten.

Varoitus!

Laastinruiskukoneet kehittävät korkeita ruiskutuspaineita.

Huomio – Loukkaantumisvaara!

1) Älä koskaan kurota suihkusuuttimeen sormillasi tai käsilläsi!
Älä koskaan suuntaa suihkuputkea itseäsi tai muita ihmisiä kohti! Pinnoitemateriaalit ovat syövyttäviä tai ärsyttäviä!
Suojaa ihosi ja silmäsi!
2) Ennen jokaista käyttöönottoa on huomioitava seuraavat seikat käyttöohjeen mukaisesti:
a. Noudata sallittuja paineita.
b. Tarkista kaikki liitososat vuotojen varalta.

3) Koneen säännöllisen puhdistuksen ja huollon ohjeita on ehdottomasti noudatettava. Huomioi seuraava kohta ennen koneen parissa työskentelemistä ja jokaisen työtauon yhteydessä:

a. Huomioi pinnoitteen kovettumisaika.
b. Poista paine ruiskutusputkesta ja laastiletkusta.
c. Sammuta imupumppu.

TURVALLISUUSOHJEET

Seuraavat lähteet ovat vain esimerkki niistä, jotka sisältävät laastikuljettimien turvallisuusvaatimuksia:

a) EN 12001:2003, Betonin ja laastin kuljetus-, ruiskutus- ja sijoituskoneet - Turvallisuusvaatimukset.

Kaikkia voimassa olevia paikallisia turvallisuusmääräyksiä on noudatettava.

Seuraavia vaatimuksia on noudatettava erityisesti laastinruiskutuskoneiden turvallisessa käsittelyssä:

Laastin ruiskutuskoneen käyttö

Laastin ruiskutuskonetta saa käyttää vain kuvattujen pinnoitemateriaalien käsittelyyn.

Muu käyttö ei ole sallittua.

Asianmukaiseen käyttöön kuuluu myös käyttöohjeen sekä tarkastus- ja huoltoehtojen noudattaminen. Pidä käyttöohje aina käsillä laastinruiskutuskoneen käyttökohdassa. Käytä vain merkittyjä laastiletkuja, joiden käyttöpaine on vähintään 40 baaria. Laastinruiskukone on tarkoitettu yksinomaan ammattikäyttöön.

Henkilöiden suojelu

Silmien, ihon ja hengityselinten suojaamiseksi: Käytä suojalaseja, suojavaatetusta, käsineitä, käytä mahdollisesti suojaavaa ihovoidetta ja hengityssuojainta. Älä irrota laastiletkua niin kauan kuin se on paineen alaisena. Katso painemittaria! Käytä suojalaseja! Älä suuntaa suihkuputkea ihmisiä kohti! Suojaaksesi korviasi käytä kuulosuojaimia.

Käytä turvakenkiä, kun kuljetat konetta tai työskentelet sen kanssa.

Henkilöiden, joita ei tarvita auttamaan koneen asennuksessa, kokoonpanossa tai käytössä, on pysyttävä kaukana koneesta.

Hengitysnaamarit

Anna prosessorin saataville hengitysmaski, joka suojaa mineraalipölyltä.

Liitäntä verkkoon vain erityisen syöttöpisteen kautta, esim. rakennustyömaan sähkökeskuksen kautta, vikavirtasuojalla INF ≤ 30 mA.

Vältä ohjausyksikön kaukosäätimen pistorasian likaantumista.

Loukkaantumisvaara karkaavan materiaalin vuoksi. Tarkista aina ennen päälle kytkemistä, että ruiskuputken materiaalihana on kiinni. Sulje materiaalihana aina kun lopetat työn.

Älä koskaan käytä laastinruiskutuskonetta, jos roottori on esillä tai jos säiliö on poistettu. Älä koske roottorlin sen liikkuessa. Puristumisvaara. Ole varovainen, jos sinulla on pitkät hiukset. Käytä töissä vain tiukkoja vaatteita. Älä työnnä esineitä tai ruumiinosia suojaritilän läpi.

Puristumisvaara, kun kahvoja taitetaan sisään, kootaan pumppuyksikköä ja liitetään laastiletku.

Puhdistaminen ja huolto

Älä koskaan irrota laastiletkua tai pura konetta paineen alaisena. Huomaa painemittarin painelukema.

Kun suoritat huoltotöitä, sammuta aina laastiruiskutuskone, irrota pistoke pistorasiasta ja varmista, ettei sitä voi kytkeä takaisin vahingossa.

Älä ruiskuta laastiruiskutuskoneen moottoria ja ohjausyksikköä vesisuihkulla, korkeapainepesurilla tai korkeapainehöyrypuhdistimella. Oikosulkuvaara veden sisäänpääsyn vuoksi.

Sähkölaitteet

Vain pätevä sähköasentaja saa tehdä koneen sähkölaitteita koskevia töitä. Sähkölaitteet tulee tarkastaa säännöllisesti. Poista viat, kuten löysät liitännät tai palaneet kaapelit.

Pidä laastinruiskutuskoneen etiketti puhtaana ja luettavissa.

Loukkaantumisvaara vuotavan korkeapaineletkun takia. Kuluminen ja nivelet sekä käyttö, joka ei sovi laitteen käyttötarkoitukseen, voivat aiheuttaa vuotoja laastiletkuun. Nestettä voidaan ruiskuttaa ihoon vuodon kautta.

Laastin letku

• Laastiletkut on tarkastettava perusteellisesti ennen käyttöä.
• Vaihda vaurioitunut laastiletku välittömästi. Älä koskaan korjaa viallisia laastiletkuja itse!
• Vältä jyrkkiä mutkia ja taitoksia: pienin taivutussäde on noin 80 cm.
• Älä aja laastiletkun yli. Suojaa teräviltä esineiltä ja reunoilta.
• Älä koskaan vedä laastiletkusta siirtääksesi laitetta. Älä väännä laastiletkua.
• Aseta laastiletku niin, ettei siihen voi kompastua.

Käytä vain alkuperäisiä laastiletkuja toiminnan, turvallisuuden ja kestävyyden varmistamiseksi.

Vaurioitumisriski kasvaa laastiletkun iän myötä.

DP suosittelee laastiletkut vaihtamaan 6 vuoden kuluttua.

TYÖSTÖ LAASTUSRUISKUKON KANSSA

Imupumppu on suunniteltu valmiiksi sekoitettujen mineraalipinnoitemateriaalien käyttöön ja käsittelyyn.

Konetta ei ole suunniteltu käytettäväksi puhdistuslaitteena.

Laastin ruiskutuskoneen toiminta

Pinnoitemateriaali toimitetaan säiliön avulla. Kierrekuljetin syöttää pinnoitemateriaalin epäkeskoruuvipumppuun. Imuvaikutus saa pinnoitemateriaalin pääsemään epäkeskoruuvipumppuun. Tämä pumppu nostaa painetta, joka tarvitaan kuljetukseen laastiletkun läpi. Sumutukseen tarvittava paineilma syötetään ruiskuputkesta. Laastin ruiskutuskone voidaan kytkeä päälle ja pois sähköohjauksella. Tätä voidaan käyttää myös toimitusmäärän säätämiseen.

Pehmeä tasainen ruiskutuskuvio saadaan aikaan pinnoitemateriaalin tasaisesti säädetyn kuljetuskapasiteetin avulla.

Käsiteltävät pinnoitemateriaalit

• Lämmöneristyskomposiittijärjestelmän sideaine (mineraali- ja tekohartsijärjestelmät)
- Keinohartsilaastarit 3 mm rakekokoon asti
- Silikaattilaastarit 3 mm raekokoon asti
- Silikonihartsilaastarit raekokoon asti 3 mm
- Mineraalimaalit 3 mm rakekokoon asti
- Kevyet rappausjärjestelmät jopa 3 mm rakekokoon asti
- Kaavittu stukko, raekoko enintään 3 mm
• Lämmöneristyslaastarit
- Restaurointikipsi
• Huokoinen betonipinnoite
- Kvartsi muovia
- Katon pinnoitteet
- Palonsuojapinnoitteet
• Mineraaliset tiivistyslietteet
- Bitumiemulsiot
- Armoring täyteaine
- Nestemäinen puulastuinen tapetti
- saumauslaasti
- Keinotekoinen hartsipohja
- Pese pohjamaali
• Täytemaali, myös kuitumainen
- Elastinen pinnoite
- Akustinen kipsi, tekohartsi sidottu
• Täyteaineet, tekohartsisidottu

Kaikkien pinnoitemateriaalien tulee olla koneenkäsittelyyn sopivia. Katso käsiteltävän pinnoitemateriaalin tuotetiedot.

Käytä muita päällystysmateriaaleja vain valmistajan tai levitystekniikkapalvelun kanssa tehdyn sopimuksen perusteella.

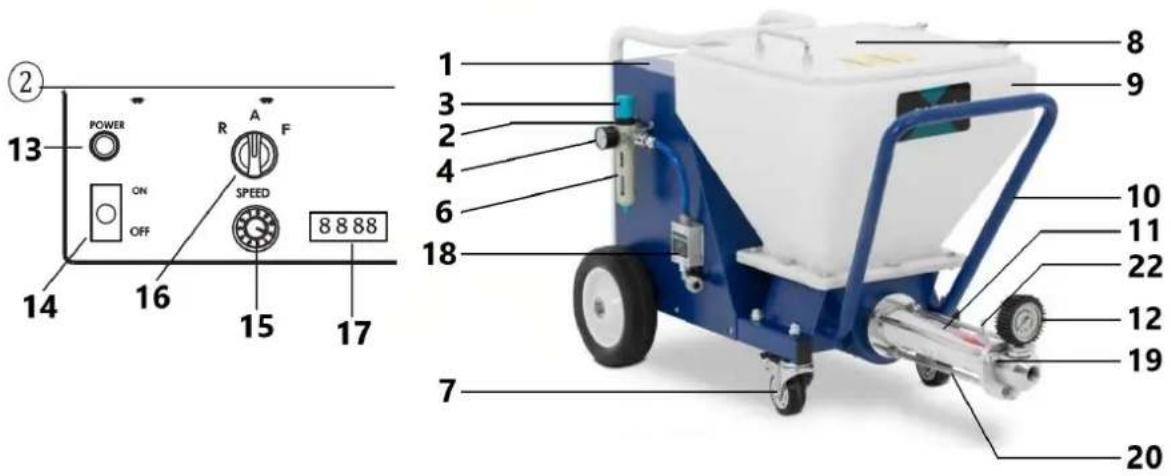

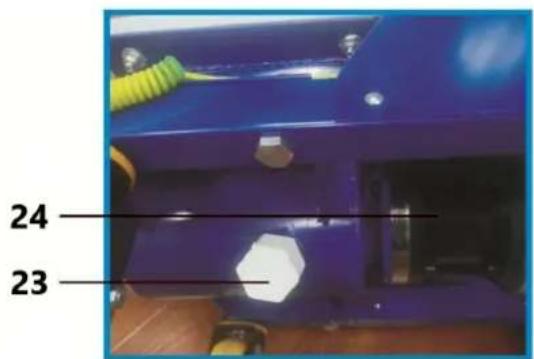

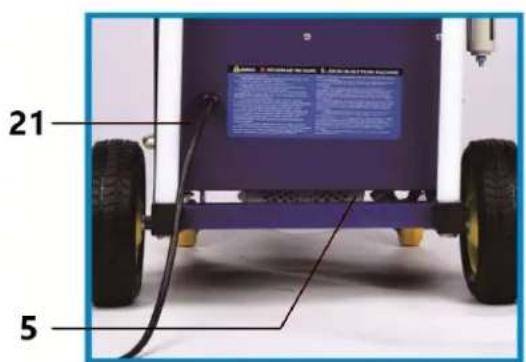

SELITYS KAAVIO

13 POWER ON OFF R A F SPEED 14 16 15 8 8 8 8 17 1 3 2 4 6 18 10 9 11 22 12 19 7 20

21 5

24 23

Kohta	Kuvaus	Kohta	Kuvaus
1	Ohjauskortti	13	Virran merkkivalo
2	Ilman sisääntulo	14	ON/OFF-kytkin
3	Ilmanpaineensäädin	15	Nopeuskytkin
4	Ilmamittari	16	Manuaalinen/automaattinen kytkin
5	Moottori	17	Nopeuden näyttö
6	Öljy-vesi-erotin	18	Pneumaattinen anturi
7	Universaali pyörä	19	Poistoventtiilin runko
8	Pölysuoja	20	Kiinnitysruuvi
9	Säiliö	21	Virtajohto
10	Kehys	22	Maadoitusjohdon pidike
11	Ruuvipumpun runko	23	Tyhjennysventtiili
12	Painemittari	24	Vaihteisto

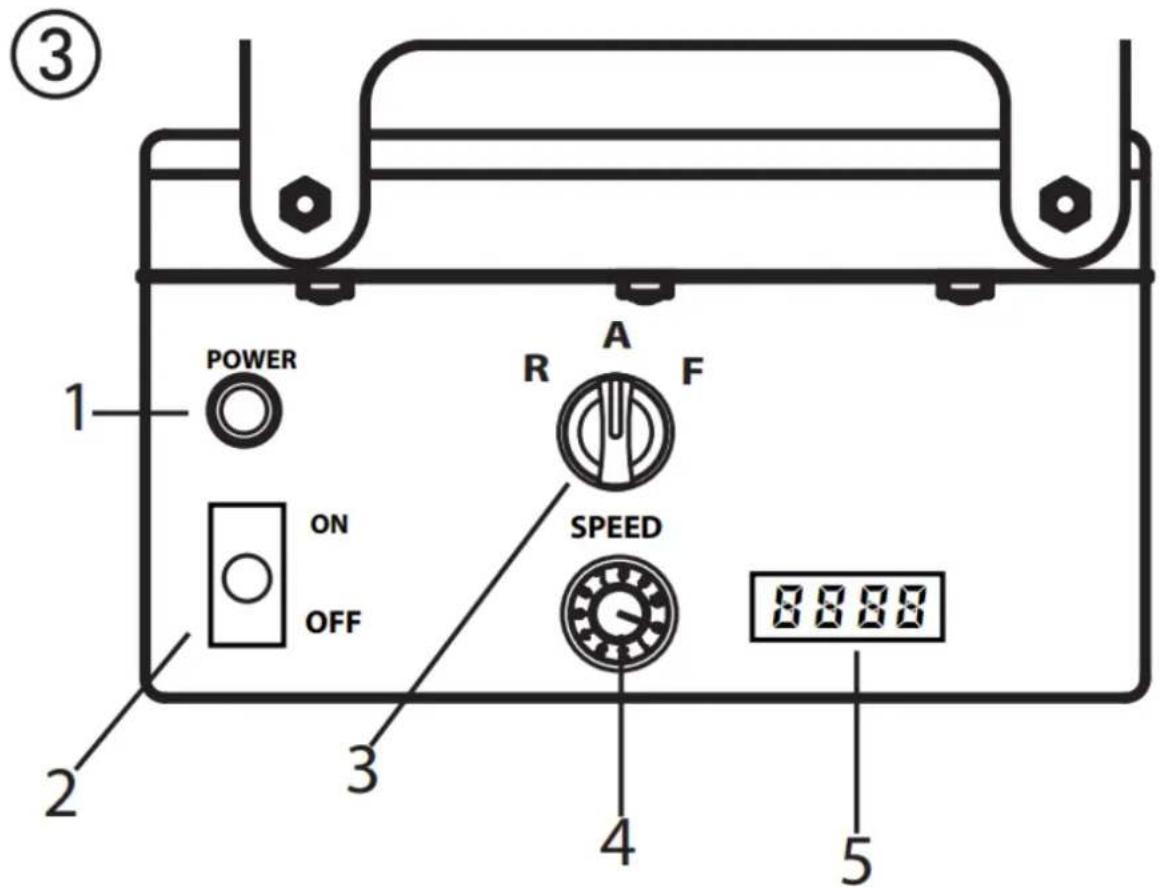

Laitteen käyttöelementit ja näytöt

1 - Toimintavalo (virta)
2 - Virtakytkin
3 - Toimintatilan valintakytkin
4 - Toimituksen äänenvoimakkuuden säädin
5 - Nopeuden näyttö

③ POWER R A F ON OFF SPEED 8888 2 3 4 5

Kuljetusmäärän säätimellä (kuva 3, 1) säädetään kuljetuskapasiteettia tasaisesti välillä 0-10.

Valintakytkin tarjoaa seuraavat tilat:

	"AUTO"-asento = automaattinenAutomaattisen ohjauksen perusasetussuihkusuutin
	"F"-asento = manuaalinen aktivointiKytkee laastinruiskutuskoneen päälle.Tätä asetusta tarvitaan:• pumppuyksikön purkaminenPneumaattista lansettia käytettäessä tätä asetusta tarvitaan myös:• laastiletkun esihuuhteleminen materiaalin liukukyvynparantamiseksi• puhdistus
	"R"-asento = peruutusvaihdeTätä asetusta tarvitaan:• lievittää laastiletkuun kohdistuvaa painetta• pumppuyksikön kokoaminen

Yksityiskohtainen selostus valintakytkimen käytöstä:

Jos valintakytkin on asennossa "A" ja se voidaan kytkeä päälle ja pois automaattisen ruiskuputken materiaalin sulkulla.

Jos suihkutussuutinta ei ole asennettuna (esim.: pumppuyksikön kokoaminen/purkaminen), kone kytketään päälle kytkimen asennosta "F" ja sammutetaan "A"-asennosta.

Koska ilmansyöttö kompressorin kautta on katkaistava laastiletkun puhdistamiseksi, pneumaattista suutinta ei ohjata materiaalisulkulla. Tässä tapauksessa kone on siksi kytkettävä päälle myös "F"-asennosta.

Tärkeää: valintakytkimen kautta tapahtuvaa ohjausta ja materiaalin sulkemista käsitellään samalla tavalla.

Kone voidaan milloin tahansa vaihtaa "A"-asennosta (ohjaus materiaalisulkulla) "F"-asentoon.

Siksi suosittelemme, että vain yksi henkilö käyttää konetta.

Käyttövalo (PUNAINEN) osoittaa, että kone on päällä ja käyttövalmis.

Käyttöyksikkö lämpenee käytön aikana. Tämä on normaalia eikä merkki toimintahäiriöstä.

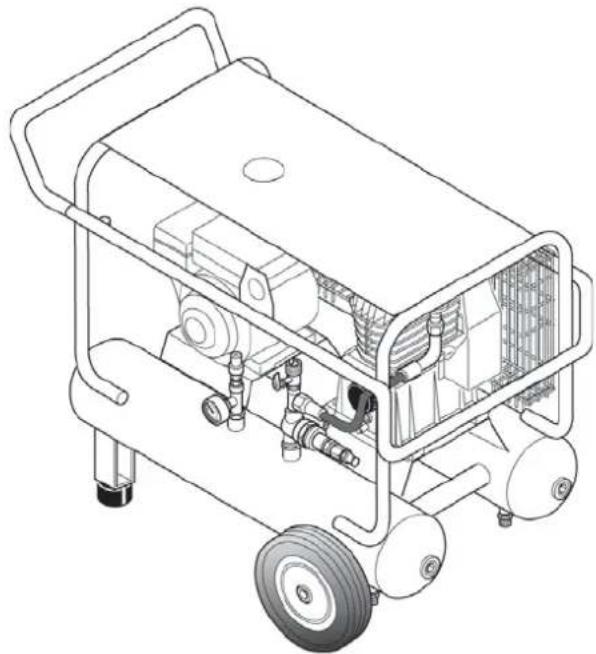

Kompressori (lisävaruste)

imutilavuus 590 l/min

Huomautus: Käytä kompressoria vain mukana toimitetun käyttöohjeen mukaisesti.

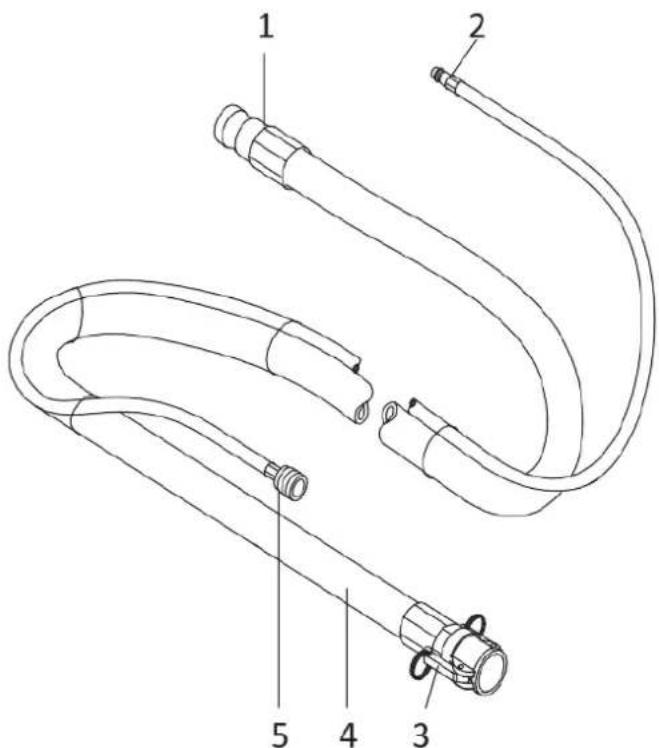

Laastiletku pneumaattiseen ruiskuputkeen

1 - Materiaaliliitoslaastin ruiskutuskone
2 - Sumuttava ilmaliitäntä paineilman syöttö
3 - Materiaaliliitäntä suihkuputken
4 - Laastin letku
5 - Sumuttava ilmaliitäntä suihkuputki

1 2 3 4 5

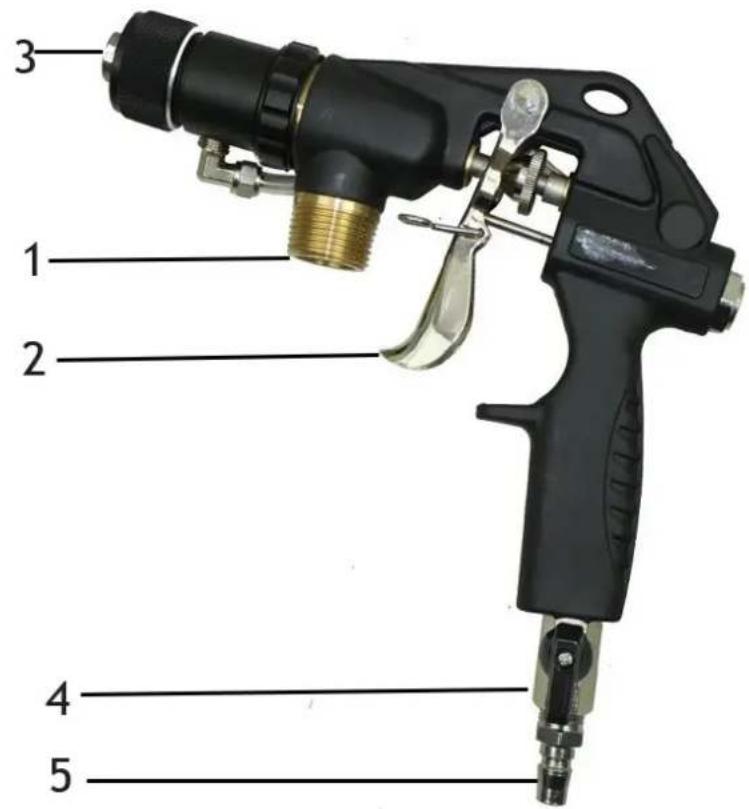

Suihkuputki

1 - Materiaaliliitäntä (pikaliitin ei näy)
2 - Yhdistetty materiaali ja ilmahana:
3 - Tekstuurivinkki:

Suihkuputkessa voidaan käyttää erilaisia tekstuurikärkiä. Kärjen koko riippuu päälystysmateriaalin rakeiden koosta ja halutusta ruiskutuskuviosta.

4 - Ilmavirran säädin
5 - Sumutusilmaliitäntä

1 2 3 4 5

• Tarkista, että pumppuyksikkö on tiukasti paikallaan.

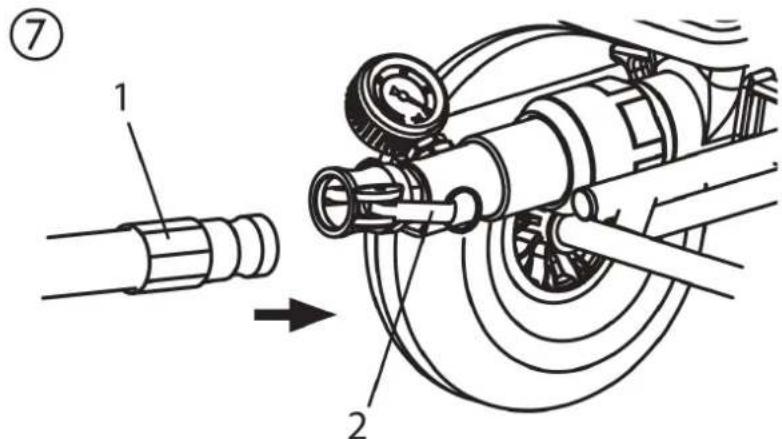

• Liitä laastiletku (Kuva 7. 1) ja kiinnitä kiristysvivuilla (Kuva 7. 2).
- Liitä laastiletkun sumutusilmaliitäntä kahvan etuliitäntään ja kompressorin ilmaletku (lisävaruste) öljiv-vesi-erottimen liitäntään

- Valitse materiaalille sopiva ruiskusuutin:

Kärjen koon tulee olla vähintään kolme kertaa raekoko, esim. raekokoiset tekohartsilaastarit -> 3 mm Kärjen koko -> 10 mm

Laastin ruiskutuskoneen valmistelu

Suositeltavat liukuvälineet laastiletkulle

Vesi ei riitä liukuvälineeksi. Tukkeutumisvaara!

Käytä selluloosapastaa (esim. metylan-tapettitahna)

• Täytä astiaan 2–3 l selluloosapastaa.
• liitä laastinruiskutuskone verkkovirtaan.
• Toimintavalo (1) osoittaa käyttövalmiutta.

Loukkaantumisvaara karkaavan materiaalin vuoksi. Tarkista aina ennen päälle kytkemistä, että ruiskuputken materiaalihana on kiinni. Sulje materiaalihana aina kun lopetat työn.

Huuhtele laastiletku (pneumaattinen ruiskuputki)

- Sammuta kompressori.

Älä taivuta laastiletkua! Suojaa sitä vaurioilta, esimerkiksi yli ajamiselta sekä teräviltä esineiltä ja reunoilta.

• Pidä suihkuputkea tyhjän ämpärin päällä.
  • Aseta valintakytkin asentoon "F".
• Avaa ruiskuputken materiaalihana.
• Jos kärjestä tulee ulos selluloosapastaa, sulje materiaalihana
  • Aseta valintakytkin asentoon "A".
• Täytä pinnoitemateriaali astiaan.

Mineraalipinnoitemateriaaleilla täytä astia vain puoliksi.

• Aseta ruiskutussuutin uudelleen ämpäriin.
  • Aseta valintakytkin asentoon "F".
• Avaa ruiskuputken materiaalihana.
• Heti kun pinnoitemateriaali tulee ulos ruiskuputkesta, sulje materiaalihana
  • Aseta valintakytkin asentoon "A".
• Kytke kompressori päälle.
  • Laastinruiskukone on nyt täynnä ja valmis.

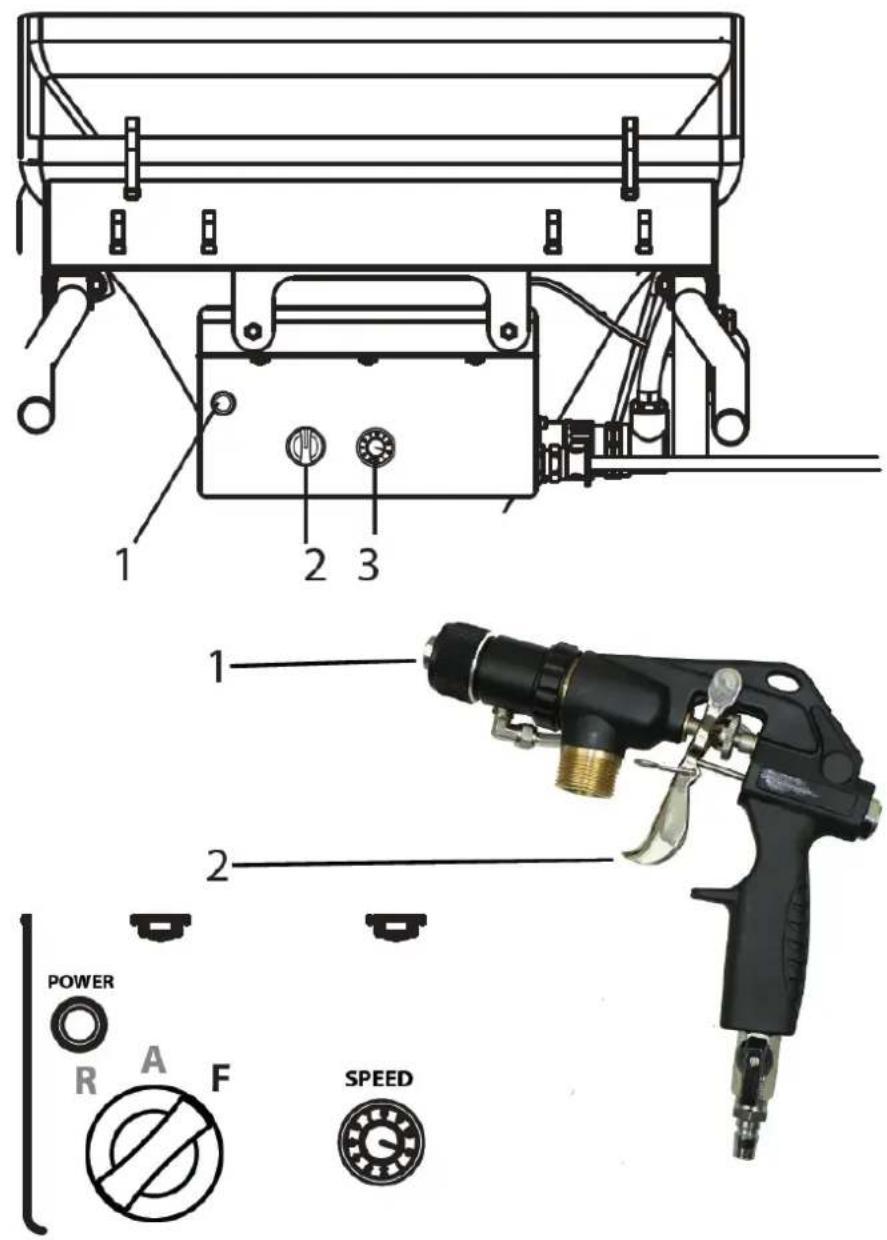

Ruiskutusprosessin alku

• Avaa ilmavirran säädin ja materiaalihana ruiskuputkessa.
• Säädä materiaalin virtausta ohjausyksikön syöttömäärän säätimellä ja säädä ilmamäärä säätämällä ilmavirran säädintä halutun ruiskutuskuvion saavuttamiseksi.

1 2 3 1 2 POWER R A F SPEED

Tärkeää: Älä anna laastinruiskutuskoneen käydä kuivaksi. Sammuta laite välittömästi, jos kärjestä ei tule enää materiaalia tai jos ruiskutuslinja muuttuu epäsäännölliseksi. Mahdolliset syyt ongelmaan ja sen korjaaminen löytyvät luvusta "Vikojen poistaminen".

Lisääntynyt materiaalin kuluminen. Älä käytä materiaalihanaa materiaalin määrän säätämiseen. Toimitusmäärän säädintä tulee käyttää tähän tarkoitukseen.

Ruiskutusprosessin loppu

• sulje materiaalihana
• sulje ilmavirran säädin

Sulje aina materiaalihana ruiskutusprosessin lopussa.

SOVELLUSTEKNIKKA

Ruiskutustekniikka

Pidä ruiskutussuutinta ruiskutuksen aikana tasaisella 30-60 cm:n etäisyydellä kohteesta. Muuten ruiskutuskuvio on epätasainen.

Ruiskutuskuvio riippuu pinnoitemateriaalista, viskositeetista, kärjen koosta, siirtokapasiteetista ja sumutettavan ilman määrästä.

Esimerkkejä:

Hieno rakenne -> suuri määrä sumuttavaa ilmaa

Karkea rakenne -> pieni määrä sumuttavaa ilmaa

Suurempi kuljetuskapasiteetti -> suurempi määrä sumutettavaa ilmaa

Testaa haluttu rakenne testipinnalla.

Ruiskutussuihkun sivuraja ei saa olla liian terävä. Suihkuputken ja kohteen välinen etäisyys tulee siksi valita vastaavasti.

Ruiskutusreunan tulee olla asteittainen seuraavan kerroksen päällekkäisyyden helpottamiseksi.

Jos ruiskusuutinta siirretään samansuuntaisesti ja 90° kulmassa pinnoitettavaan pintaan nähden, maalisumu minimoituu.

Huomautus:

Rakeet ja pigmentit, joissa on terävä reuna, kuluttavat paljon pumppua, laastiletkua, materiaalihanaa ja kärkeä.

Käytettäessä laastilekua telineillä työskennellessä on parasta ohjata letku aina telineen ulkopintaa pitkin.

SAMMUTTAMINEN JA PUHDISTUS

Älä puhdista laastinruiskutuskoneen moottoria ja ohjausyksikköä kosteana. Älä myöskään suihkuta yksikköä alas korkeapainepesureilla tai korkeapainehöyrypesureilla. Oikosulkuvaara veden sisäänpääsyn vuoksi.

Laastiletkun puhdistus

• Pumppaa, kunnes astia on tyhjä.

Tärkeää: Älä anna laastinruiskutuskoneen käydä kuivaksi. Sammuta laite välittömästi, jos kärjestä ei tule enää materiaalia tai jos ruiskutuslinja muuttuu epäsäännölliseksi. Ongelman mahdolliset syyt ja sen korjaaminen löytyvät luvusta "Vikojen poistaminen".

• Sammuta laastinruiskutuskone ja kompressori.
  • sulje materiaalihana ruiskuputkessa.
• Irrota rakennekärki ruiskuputkesta ja puhdista se.
• Kaada vettä säiliöön ja pidä suihkuputki tyhjän ämpärin päällä.

Tärkeää: Älä anna laastinruiskutuskoneen käydä kuivaksi. Varmista puhdistuksen aikana, että astiassa on aina riittävästi vettä.

- Aseta toimitusmäärän säädin asentoon "5".

- Käytä pneumaattista lansettia ja aseta valintakytkin asentoon "A".

Laastiletku El saa olla paineen alainen.

Tarvittaessa käännä valintakytkin hetkeksi asentoon "R" (takaisin).

Katso painemittaria —> 0 bar. Käytä suojalaseja.

• Irrota laastiletku pumppuyksiköstä.
• Irrota ruiskutussuutin laastiletkusta.
• Aseta puhdistuspallo laastiletkuun ja liitä laastiletku takaisin
  • Aseta valintakytkin asentoon "F".
• Muutaman sekunnin kuluttua puhdistuspallo lähtee suihkuputkesta.
• Toista puhdistusprosessi 3-4 kertaa käsitellystä pinnoitemateriaalista riippuen.

Laastiletku El saa olla paineen alainen.

Tarvittaessa käännä valintakytkin hetkeksi asentoon "R" (takaisin).

Katso painemittaria —> 0 bar. Käytä suojalaseja.

• Aseta valintakytkin asentoon "A".
- Irrota laastiletku pumppuyksiköstä.

Laitteen puhdistus ja staattorin vaihto

- Puhdista laastin ruiskutuskone. Pumppaa pumpun läpi grafiittipumpun liukuvälineet tai astianpesuaineeseen sekoitettua vettä

Purkaminen

Laastinruiskutuskoneessa on oltava paineeton.

Tarvittaessa käännä valintakytkin hetkeksi asentoon "R" (takaisin).

Katso painemittaria —> 0 bar.

Käytä suojalaseja.

Irrota kaukosäädin ja ulkoiset ohjaimet. Vain konetta käyttävä henkilö saa poistaa pumppuyksikön.

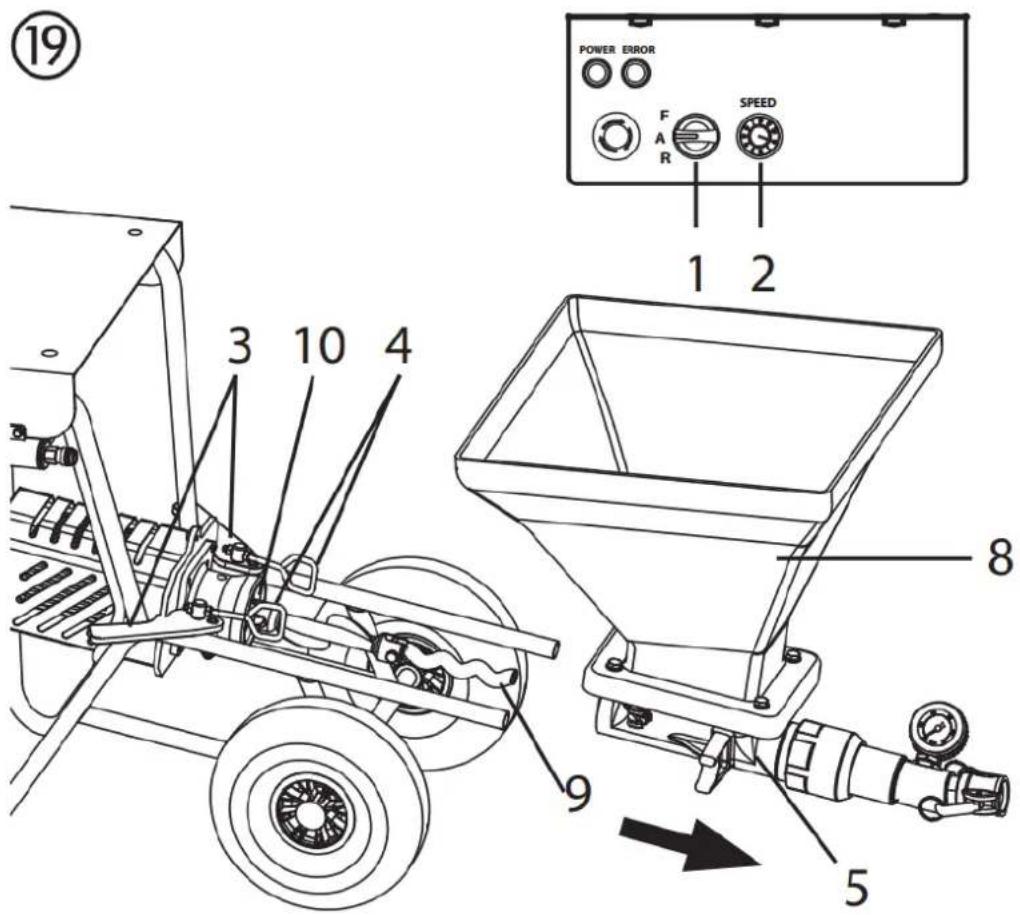

• Siirrä valintakytkin (1) asentoon "A" ja aseta syöttömäärän säädin (2) asentoon "0".
• Löysää pumppuputken liitosmutteria erikoisavaimella (noin neljänneskierros)
  • Vapauta lukko työntämällä kiristysvipua (3) eteenpäin.
• Irrota koukut (4) ja käännä ne sivuun.
• Aseta toimitusmäärän säädin (2) asentoon 1 tai 2.
• Pidä säiliöstä kiinni yhdellä kädellä. Siirrä valintakytkin asentoon "F". Heti kun pumppuyksikkö (5) on vapautunut, siirrä valintakytkin asentoon "A" ja irrota pumppuyksikkö.
• Irrota verkkopistoke.
• Löysää/ruuvaa pumpun putki (6) irti pumppuyksiköstä (5) mukana toimitetulla erikoisavaimella.
  • Irrota staattori (7) pumpun putkesta.

Pumppuyksikön puhdistus

• Puhdista pumppuyksikkö (5) vesisuihkulla ja sopivalla pulloharjalla.
• Puhdista säiliö (8) vesisuihkulla ja sopivalla harjalla.
• Puhdista suojaritilä jäähdyttimen harjalla.
• Puhdista myös roottori (9), staattori (7) ja pumppuputki (6) huolellisesti vedellä ja tarvittaessa harjalla.
  • Puhdista litteä tiiviste (10).
• Suihkuta sitten roottoria (9) ja staattoria (7) sopivalla pumpun voiteluaineella.
• Pidä pumppukotelon kierteet ja pumppuputki puhtaina, jotta vältytään vuotamiselta asennuksen jälkeen.

19 POWER ERROR F AR SPEED 1 2 3 10 4 8 9 5

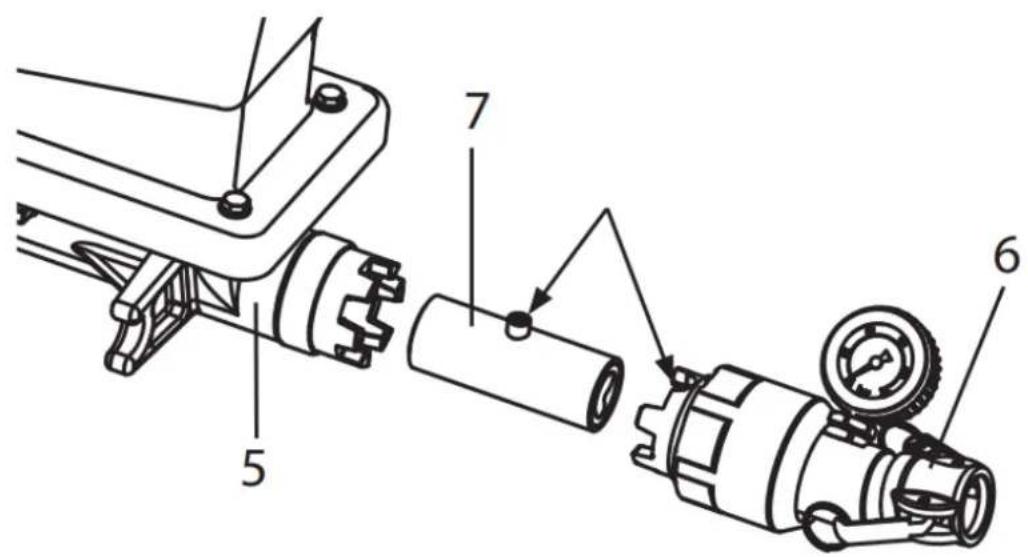

• Aseta staattori (7) pumppuputkeen (6) siten, että tappi on suurimmassa syvennyksessä.
• Käytä erikoisavainta ruuvaamaan pumppuputki takaisin pumppuyksikköön (5).

Suihkuputken puhdistus

• Puhdista tekstuurin kärki.
• Puhdista rakennekärjen ilmareiät puhdistusneuloilla.

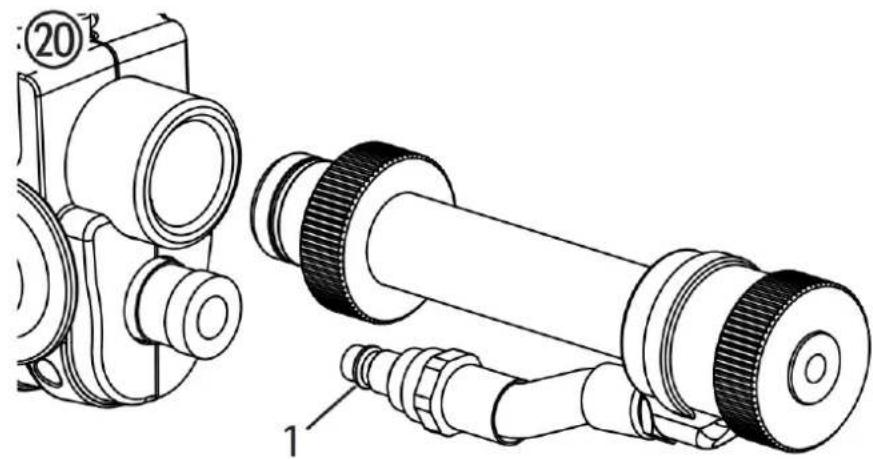

  • Puhdista ja voitele O-rengas (kuva 20, 1).
• Puhdista suihkuputki ja materiaaliputki sisäpuolelta pulloharjalla (0342 329).
  • Puhdista kaikki kierteet huolellisesti.
• Huuhtele suihkuputki puhtaalla vedellä. Avaa ja sulje materiaalihana kolme kertaa tätä tehdessäsi.

HUOMIO! Kone on ehdottomasti katkaistava jännitteestä irrottamalla pistoke pistorasiasta ennen kaikkia töitä ja huoltotöitä. Muuten on olemassa oikosulun vaara! Korjauksen saa suorittaa vain pätevä henkilöstö, jolla on vastaava koulutus ja kokemus. Ammattitaitoisen sähköasentajan on testattava laite jokaisen korjauksen jälkeen.

Laastin ruiskutuskone on suunniteltu niin, että se vaatii mahdollisimman vähän hoitoa ja huoltoa. Seuraavat työt on kuitenkin suoritettava ja komponentit tarkistettava säännöllisesti:

Mekaaninen huolto

• Pidä pumppuputken ja pumpun pesän kierteet puhtaina ja tiivistä tarvittaessa.
• Tarkista kaikkien liittimien ja liitososien tiivisteet vuotojen varalta. Vaihda kuluneet tiivisteet tarvittaessa.
• Tarkista seuraavat asiat vaurioiden varalta ennen jokaista käyttöä:
  ○ Laastin letku
  ○ Virtajohto
  ○ Ohjausyksikkö
  o Kaukosäätimen liitäntäkaapeli (jos on)

Sähköhuolto

Sähkökäyttö ja sen tuuletusaukot on aina pidettävä puhtaina, eikä niitä saa puhdistaa vedellä. Oikosulkuvaara.

Pitkät seisonta-ajat

Jos laastinruiskutuskonetta ei käytetä pidempään, se on puhdistettava perusteellisesti ja suojattava korroosiolta.

Irrota staattori pumppuyksiköstä varmistaen, että se ei pääse asettumaan roottoriin.

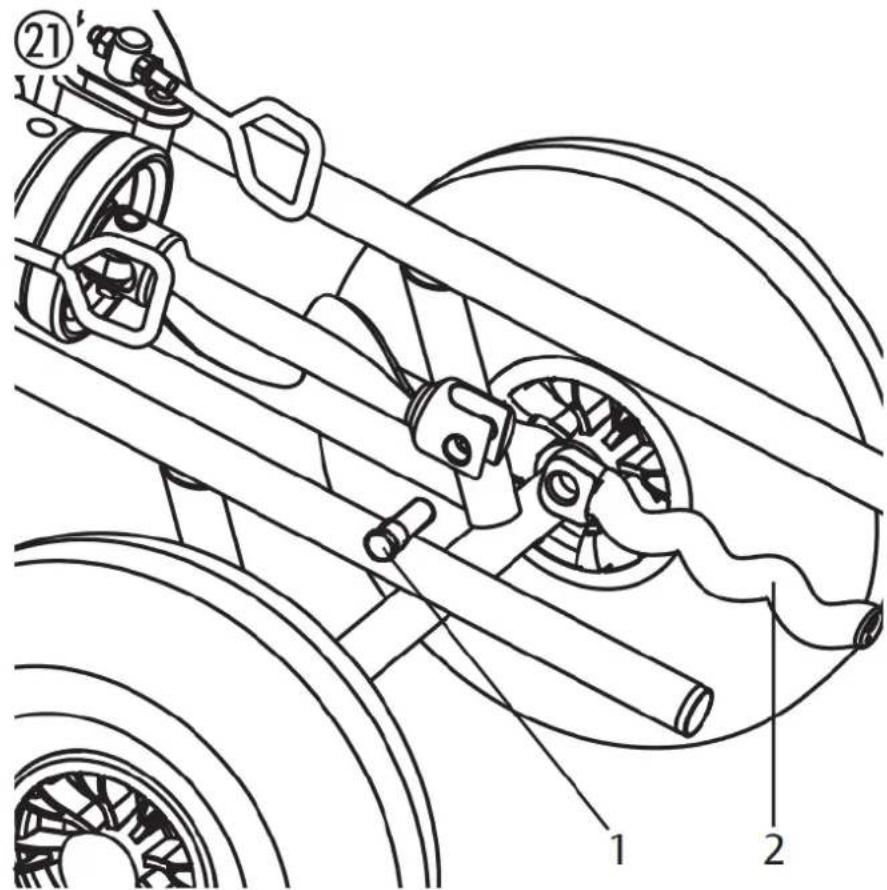

Roottorin vaihto (kuva 21)

• Löysää kiinnitysruuvia (1) ja irrota vanha roottori (2).
• Asenna uusi roottori uudella kiinnitysruuvilla.
  • Liimaa kiinnitysruuvi Loctite 243:lla.

Huomautus: käytä vain Loctite 243:a.

Toimintahäiriö	Mahdollinen syy	Eliminointi
Laastin ruiskutuskone ei ole käynnissä.	Toimituksen äänenvoimakkuuden säädin on asetettu asentoon "0"Letkua ei ole kytketty tai se on vaurioitunut	Lisää toimitusmäärääTarkista ohjausletku
Laastin ruiskutuskone ei ole käynnissä.	Virtalähde puuttuu.	Kytke virtapistoke pistorasiaan.Tarkista virtajohto vaurioiden varalta ja vaihda tarvittaessa.Tarkista virtualähde
Laastin ruiskutuskone ei ole käynnissä.	Laastinruiskutuskone oli ylikuormitettu/ylikuumentunut.	Sulje materiaalihana ja irrota verkkopistoke. Kytke laastinruiskutuskone uudelleen päälle noin 5 minuutin kuluttua.
Laastin ruiskutuskone ei voi pyörittää roottoria	Roottori jumissa staattorissa. Pumppua ei voideltu pumpun liukuvälineillä.	Aseta valintakytkin vaihtoehtoisesti lyhyesti asentoon "F" (eteenpäin) - "R" (taakse).Ota yhteyttä asiakaspalveluun, jos ongelma ei ratkea.
Laastin ruiskutuskone rakentaa painetta laastiletkuun.Pinnoitemateriaali ei kuitenkaan tule ruiskuputkeen.	Pinnoitemateriaali "tulppa" laastiletkuun. Laastiletkua ei esihuuhdeltu selluloosatahnalla.	Poista paine laastiletkusta – aseta valintakytkin asentoon "R" (takaisin).Pumppaa pinnoitemateriaali takaisin säiliöön. Laastiletku El saa olla paineen alainen. Katso painemittaria —> 0 bar.Käytä suojalaseja.Irrota laastiletku ja huuhtele vesiletkulla. Kun tulppa on irrotettu, täytä laastiletkuun selluloosatahnaa. Kiinnitä laastiletku takaisin.
Pinnoitemateriaalia ei yhtäkkia irtoa ruiskutuksen aikana.	Tekstuurikärki on tukossa pinnoitemateriaalin epäpuhtauksien tai liian suuren raekoon vuoksi.Tekstuurikärki liian pieni.Pinnoitemateriaali "kiinni"laastiletkuun. Laastiletkua ei esihuuhdeltu selluloosatahnalla.Säiliössä ei ole pinnoitemateriaalia.Pumppu on imenyt ilmaa.	Sammuta laastinruiskutuskone. sulje ruiskuputken materiaalihana. Poista rakennekärki ja puhdista se.Valitse suurempi rakennekärki.Nyrkkisääntö: Raekoko x 3 —> Kärjen kokoPoista paine laastiletkusta – aseta valintakytkin asentoon "R" (takaisin).Pumppaa pinnoitemateriaali takaisin säiliöön.Laastiletku El saa olla paineen alainen.Katso painemittaria —> 0 bar. Käytä suojalaseja.Irrota laastiletku ja huuhtele vesiletkulla. Kun tulppa on irrotettu, täytä laastiletkuun selluloosatahnaa.Kiinnitä laastiletku takaisin.Täytä säiliö pinnoitemateriaalilla ja pumppaa sitä ympäriinsä, kunnes pinnoitemateriaali tulee ulos ilman kuplia.Huomio:Täytä aina riittävästi pinnoitemateriaalia. Älä anna pumpun käydä kuivana. Pumppu ylikuumenee, mikä aiheuttaa "tulppien" vaaran.
Ruiskukuvio ei ole puhdas ja tasainen.	Tekstuurikärjessä olevat ilmakanavat on osittain suljettu pinnoitemateriaalilla.Ilmamäärä on asetettu väärin.Huono laastiruiskukoneen puhdistusSäiliössä ei ole pinnoitemateriaalia.Pumppu on imenyt ilmaa.	Sammuta laastinruiskutuskone. sulje ruiskuputken materiaalihana. Poista tekstuurin kärki. Puhdista tekstuurikärjen ilmakanavat.Muuta ilmamäärän asetusta.Puhdista laastin ruiskutuskone perusteellisestiTäytä säiliö pinnoitemateriaalilla ja pumppaa sitä ympäriinsä, kunnes pinnoitemateriaali tulee ulos ilman kuplia.Huomio:Täytä aina riittävästi pinnoitemateriaalia. Älä anna pumpun käydä kuivana. Pumppu ylikuumenee, mikä aiheuttaa "tulppien" vaanan.
Paine manometrissä nousee yli 40 baariin.	Pinnoitemateriaalin viskositeetti liian korkea.Laastiletkun halkaisija liian pieni.Laastiletku on liian pitkä.Pinnoitemateriaali "kiinni"laastiletkuun. Laastiletkua ei esihuuhdeltuselluloosatahnalla.	Laimenna pinnoitemateriaali.Käytä laastiletkua, jonka halkaisija on suurempi.Käytä lyhyempää laastiletkua.Poista paine laastiletkusta – aseta valintakytkin asentoon "R" (takaisin).Pumppaa pinnoitemateriaali takaisin säiliöön.[IMAGE]Laastiletku El saa ollapaineen alainen.Katso painemittaria —> 0 bar. Käytä suojalaseja.Irrota laastiletku ja huuhtele vesiletkulla. Kun tulppa on irrotettu, täytä laastiletkuun selluloosatahnaa.Kiinnitä laastiletku takaisin.
Laastin ruiskutuskone ei pumppaa tarpeeksi pinnoitemateriaalia.	liian alhaiseksi valittukuljetuskapasiteetti.Laastiletkun halkaisija liian pieni. Staattori kulunut.Tekstuurikärki liian pieni.liian alhaiseksi valittukuljetuskapasiteetti.Laastiletkun halkaisija liian pieni. Staattori kulunut.Tekstuurikärki liian pieni.	Aseta äänenvoimakkuuden säädinkorkeammalle.Käytä laastiletkua, jonka halkaisija on suurempi.Asenna uusi staattori, tarvittaessa myös uusi roottori.Huomio: Suihkuta pumpun liukuvälineisiin.Valitse suurempi rakennekärki.Nyrkkisääntö:Raekoko x 3 → Kärjen koko
Pinnoitemateriaalia vapautuutarkastusreiästä (1).	Akselitiiviste, joka tiivistääpumppuyksikön jakäyttöyksikön välillä, onkulunut.	Lopeta työskentely välittömästi,koska muutoin pinnoite saattaapäästä taajuusmuuttajaan jaaiheuttaa vian.Puhdista kone ja ota yhteyttä asiakaspalveluun.

Jos vika ei johdu jostain edellä mainituista vioista, anna vika korjata asiakaspalvelussa.

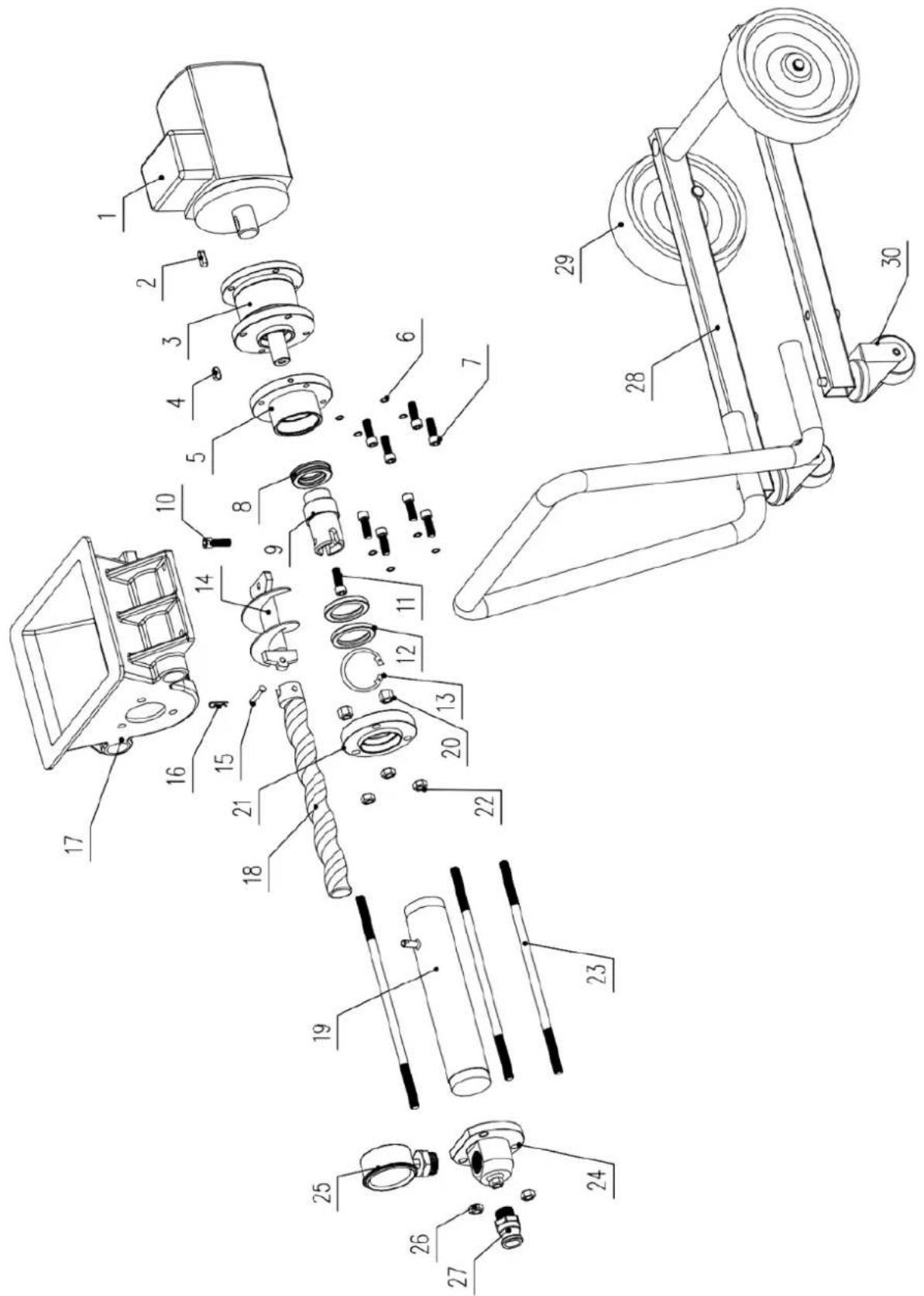

Kohta	Kuvaus	Määrä	Kohta	Kuvaus	Määrä
1	Moottori	1	16	R-muotoinen solki	1
2	Pin	1	17	Säiliö	1
3	Vaihteisto	1	18	Roottori	1
4	Pin	1	19	Staattori	1
5	Lähtölaippa	1	20	Ruuvi	3
6	Jousipesuri	4	21	Takalaippa, staattori	1
7	Ruuvi	4	22	Kiinnitysruuvi	3
8	Laakeri	1	23	Pitkä ruuvi	3
9	Lähtöakseli	1	24	Ulostulolohko	1
10	Lukitusruuvi	1	25	Painemittari	1
11	Ruuvi	1	26	Kiinnitysruuvi	3
12	Öljytiiviste	2	27	Ulostuloliitin	1
13	Puristin	1	28	Kehys	1
14	Syöttöakseli	1	29	Pyörä	2
15	Pin	1	30	Universaali pyörä	2

Skiedinio purškimo mašinos sukuria didelj purškimo slėgj.

Dèmesio – susižeidimo pavojus!

Skiedinio purškimo mašinos paruošimas
