KÄYTTÖOHJE M8V2 HiKOKI

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet. De kan også brukes til en foreløpig vurdering av eksponeringen. ADVARSEL ○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og ○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. 000BookM8V2.indb52000BookM8V2.indb52 2021/08/2611:37:162021/08/2611:37:1653 Suomi b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita. h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ.

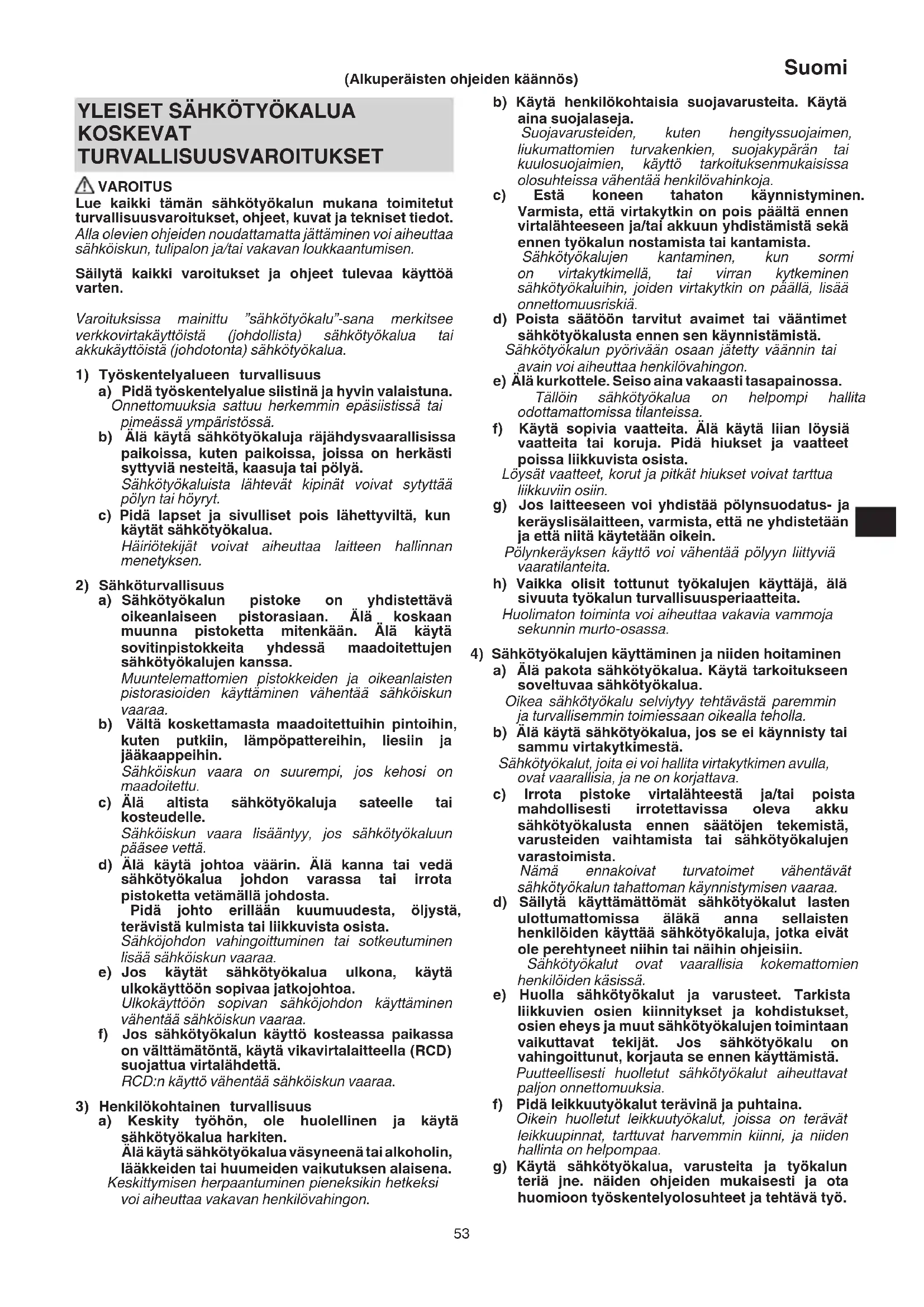

YLEISET SÄHKÖTYÖKALUA

KOSKEVAT TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 000BookM8V2.indb53000BookM8V2.indb53 2021/08/2611:37:172021/08/2611:37:1754 Suomi Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita. h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. YLÄJYRSIMEN TURVALLISUUSVAROITUKSET

1. Pidä kiinni vain sähkötyökalun eristetyistä

tarttumapinnoista, koska terä saattaa osua omaan johtoonsa. “Jännitteisen” johdon leikkaaminen saattaa tehdä sähkötyökalun näkyvillä olevista metalliosista “jännitteisiä”, jolloin käyttäjä voi saada sähköiskun.

2. Käytä pitimiä tai muuta käytännöllistä tapaa

työstökappaleen kiinnittämiseksi ja tukemiseksi vakaalle alustalle. Työstä pitäminen käsin tai kehoa vasten jättää sen epävakaaksi ja saattaa johtaa hallinnan menetykseen.

3. Älä pidäkonetta yhdellädellä. Tartu koneeseen tukevasti

molemmin käsin. (Kuva 20)

4. Terä on hyvin kuuma työn jälkeen. Älä koske terään

5. Käytä teriä, joiden karan halkaisija on työkalun nopeuden

• kannalta sopiva. NUMEROITUJEN KOHTIEN KUVAUKSET (Kuva 1–Kuva 20) Lukitussauva Ruuvi Avain Terä Löysää Malli Kiristä Reunaohjain Säätörajoitin Ohjaimen pinta Mittakaava Ohjainpidike Syvyysosoitin Syöttöruuvi Rajoittimen lukitusnuppi Ohjaintangot Vastinkappale Siipimutterit (A) Avaa lukituskahva Siipimutterit (B) Mutteri Asteikko Kierteinen tanko Etäisyys Leikkaussyvyyden säätöruuvi Jyrsinsyöttösuunta Kopiointiohjain Työkappale Terän pyörimissuunta Pölynkerääjä Tasoitusohjain Nupin mutteri Tela SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. M8V2: Yläjyrsin Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Käytä aina suojalaseja. Käytä aina kuulosuojaimia. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. Irrota pistoke pistorasiasta Luokan II työkalu VAKIOVARUSTEET (1) Reunaohjain p. 1
• (2) Ohjainpidike p. 1
• Ohjaintangot p. 2
• Syöttöruuvi p. 1
• Siipimutteri p. 1
• (3) Kopiointiohjain p. 1
• (4) Avain p. 1
• (5) Siipimutteri (A) p. 4
• (6) Lukkojousi p. 2
• (7) Pölynkerääjäsarja Vakiovarusteet voivat vaihdella paikallisten vaatimusten mukaan. KÄYTTÖ ○ Urien ja upotusten tekoon erilaisissa puutöissä. 000BookM8V2.indb54000BookM8V2.indb54 2021/08/2611:37:172021/08/2611:37:1755 Suomi TEKNISET TIEDOT Model M8V2 Jännite (eroja maasta riippuen)* (110 V, 230 V) Ottoteho* 1150 W Kiristysistukka 8 mm tai 1/4" Kuormittamation kierrosnopeus 11000–25000 min p. 1

Rungon liikevara 60 mm Paino (ilman johtoa ja vakiovarusteita) 4,3 kg

• Tarkista tuotteen nimilaatta, sillä niissä on eroja. HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

Varmista, että käytettävä voimanlähde vastaa tuotteen tyyppikilvessä ilmoitettuja vaatimuksia.

Varmista, että kytkin on OFF-asennossa (poispäältua). Mikäli pistoke kytketään pistorasiaan koneen ollessa ON-asennossa, työkalu käynnistyy välittömästi ja aiheuttaa vaaratilanteen.

Kun työkennellään kaukana voimalähteestä käytä riittävän paksua ja tehokasta jatkojohtoa. Jatkojohdon tulisi olla niin lyhyt kuin vain käytännössä on mahdollista.

Suosittelemme käyttämään aina jäännösvirtalaitetta, jonka nimellisjäännösvirta on 30 mA tai vähemmän.

TERIEN ASENNUS JA POISTO

VAROITUS Varmista, että kytkin on OFF- asennossa (pois päältä) ja pistoke on irrotettu pistorasiasta vaaratilanteiden välttämiseksi.

(1) Puhdista ja työnnä terän varsiosa kiristysistukkaan, kunnes se on pohjassa. Sen jälkeen vedä sitä ulospäin noin 2 mm. (2) Terän ollessa työnnettynä sisään ja painettaessa ankkuriakselia kannattavaa lukitussauvaa, käytä 23 mm:n avainta kiristääksesi kiristysistukkaa lujasti myötäpäivään. (jyrsimen alapuolelta katsottuna). (Kuva 1) HUOMAUTUS ○ Varmista, että kiristysistukka on kunnolla kiristetty paikalleen terän asentamisen jälkeen. Kiristysistukka voi vahingoittua, mikäli näin ei tehdä. ○ Varmista, että lukitussauva ei ole työnnettynä ankkuriakseliin kiristysistukan kiristämisen jälkeen. Kiristysistukka, lukitussauva ja ankkuriakseli voivat vahingoittua, mikäli näin ei tehdä. (3) Varmista, että käytät istukkaholkkia, kun käytät 6 mm:n terää kiinnitysläpimitaltaan 8 mm:n kiristysistukan kanssa. Työnnä ensin istukkaholkki syvälle kiristysistukkaan. Sen jälkeen työnnä terä istukkaholkkiin. Kiristä kiristysistukka lujasti kuten vaiheissa (1) ja (2).

Kun poistat terää, noudata asennusohjeita päinvastaisessa järjestyksessä. (Kuva 2) HUOMAUTUS Varmista, että lukitussauva ei ole työnnettynä ankkuriakseliin kiristysistukan kiristämisen jälkeen. Kiristysistukka, lukitussauva ja ankkuriakseli voivat vahingoittua, mikäli näin ei tehdä.

YLÄJYRSIMEN KÄYTTÖOHJEET

1. Leikkaussyvyyden säätö (Kuva 3)

(1) Käytä säätörajoitinta leikkaussyvyyden säätämiseksi. Aseta työkalu tasaiselle puu- pinnalle. Käännä vastinkappaletta niin, että osa, johon vastinkappaleen leikkaus- syvyydensäätöruuvia ei ole kiinnitetty, tulee säätörajoittimen pohjaan. Löysennä rajoittimen lukitusnuppi niin, että säätörajoitin koskettaa vastinkappaletta. Löysennä lukkovipu ja paina laitteen runkoa, kunnes terä vain koskettaa pintatasoa. Kiristä nyt lukkovipu. (Kuva 4) Kiristä rajoittimen lukitusnuppi. Aseta syvyysosoitin mittakaava- asteikon asentoon “0”. Löysennä rajoittimen lukitusnuppi ja nosta, kunnes osoitin asettuu asteikolla haluttuun leikkaussyvyyteen. Kiristä rajoittimen lukitusnuppi. Löysennä lukkovipu ja paina laitteen runkoa alas vastinkappaleeseen saakka, jotta saavutetaan haluttu leikkaussyvyys. (2) Kuten Kuvassa 5 (a) näkyy, kun kaksi kierteisessä tangossa olevaa mutteria löysätään ja siirretään alas, voidaan siirtyä alas terän loppuun, kun lukkolevy löysätään. Tämä on kätevää siirrettäessä jyrsintä terän asettamiseksi leikkausasentoon. Kuten Kuvassa 5 (b) näkyy, kiristä ylä- ja alamutterit leikkaussyvyyden kiinnittämiseksi. (3) Kun leikkaussyvyyttä ei säädetä mittakaavan mukaan, työnnä säätörajoitin ylös, jotta se ei ole tiellä.

2. Vastinkappale (Kuva 6)

Kaksi vastinkappaleeseen kiinnitettyä leikkaussyvyyden säätöruuvia voidaan säätää niin, että saadaan yhtäaikaa kolme eri leikkaussyvyyttä. Käytä ruuviavainta kiristääksesi muttereita, jotta leikkaussyvyden säätöruuvit eivät nyt löysty.

VAROITUS Varmista, että kytkin on OFF- asennossa (pois päältä) ja pistoke on irrotettu pistorasiasta vaaratilanteiden välttämiseksi. (1) Kopiointiohjain (vakiovaruste) Käytä kopiointiohjainta, kun käytetään mallia tuottamaan suuri määrä samanmuotoisia tuotteita. Kuten Kuvassa 7 näytetään, kiinnitä kopiointiohjain jyrsimen alustaan kahdella varusteisiin kuuluvalla ruuvila. Varmista, että kopiointiohjaimen ulostyöntyvä puoli osoittaa jyrsijän alustan pohjapintaan. Kopiointiohjain on vanerista tai ohuesta sahatavarasta valmistettu muotti. Kun teet kopiointiohjainta, kiinnitä erityistä huomiota alla oleviin ja Kuvassa 8 kuvattuihin seikkoihin. Kun jyrsintä käytään nalli sisäreunalla, valmiin tuotteen mitat ovat pienemmät kuin malli mittaa “A” vastaavalla määrällä, joka on ero kopiointiohjaimen toimintasäteen ja terän toimintasäteen välillä. Mitoista tulee vastaavasti suuremmat, jos jyrsintä käytetään malli ulkoreunalla. Kiinnitä kopiointiohjain työkappaleelle. Syötä jyrsintä sillä tavalla, että kopiointiohjain liikkuu mallia pitkin Kuvassa 9 näytetyllä tavalla. 000BookM8V2.indb55000BookM8V2.indb55 2021/08/2611:37:182021/08/2611:37:1856 Suomi (2) Reunaohjain (vakiovaruste) (Kuva 10) Käytä reunaohjainta koverrukseen ja urien tekoon materiaalin reunaa pitkin. Työnnä ohjaintanko ohjainpidikkeen aukkoon ja kiristä kevyesti ohjain- pidikkeen yläosan kaksi siipimutteria (A). Työnnä ohjaintanko alustan aukkoon ja kiristä lujasti siipimutteri (A). Tee mittojen tarkka säätö terästä ohjaimen pintaan syöttöruuvilla ja kiristä tiukasti ohjainpidikkeen yläosan kaksi siipimutteria (A) ja reunaohjaimen lukitseva siipimutteri (B). Kuten Kuvassa 11 näytetään, kiinnitä alustan pohja lujasti materiaalin käsiteltävälle pinnalle. Syötä jyrsintä pitämällä ohjaimen pinta materiaalin pinnalla.

4. Pyörintänopeuden säätö

Modell M8V2 on elektroninen säätöjärjestelmä, jonka avulla on mahdollista portaaton kierrosluvun säätö. Kuten Kuvassa 12 näkyy, asteikon asento “1” on miniminopeus ja asento “6” maksiminopeus.

HUOMAUTUS ○ Käytä suojalaseja, kun käytät tätä työkalua. ○ Pidä kätesi, kasvosi ja muut ruumiinosasi pois teristä ja muista pyörivistä osista työkalua käyttäessäsi. (1) Kuten Kuvassa 13 näkyy, ota terä pois työkappaleelta ja paina kytkinvipu ON-asentoon. Älä aloita leikkausta een kuin terä pyörii täydellä nopeudella. (2) Terä pyörii myötäpäivään (nuolimerkki alustassa). Jotta leikkaus olisi mahdollisimman tehokasta, syötä jyrsintä Kuvassa 14 näkyvien syöttösuuntien mukaisesti. HUOMAA Kuluneen terän käyttäminen syvien urien tekemiseen saattaa synnyttää korkeäänistä leikkausmelua. Kuluneen terän vaihtaminen uuteen poistaa korkeaäänisen melun.

6. Tasausohjain (erillinen lisävaruste) (Kuva 15)

Käyt tasausohjainta tasaukseen tai koverrukseen. Kiinnitä tasausohjain ohjainpidikkeeseen Kuvassa 16 näytetyllä tavalla. Kun tela on asetettu sopivaan asentoon, kiristä kaksi pulttia (A) ja kakso siipimutteria (B). Käytä Kuvassa 17 näytetyllä tavalla.

7. Pölynkerääjäsarja

Ota pöly talteen kytkemällä pölynkerääjäsarjan puhdistaja. (1) Pölynkerääjän asentaminen. Kiinnitä kaksi ruuvia alustaan ruuvitaltalla. (Kuva 18) Kohdista pölynkerääjän reiät kahden ruuvin kanssa ja kiinnitä pölynkerääjä. Kiristä kaksi nuppimutteria. Kytke puhdistaja pölynkerääjään. (Kuva 19) (2) Pölynkerääjän irrottaminen. Löysää kaksi ruuvia ruuvitaltalla.

Yläjyrsimen tasaisen pystysuoran liikkeen varmistamiseksi, käytä silloin tällöin muutama tippa koneöljyä tankojen ja muiden liikkuvien osien voiteluun.

2. Kinnitysruuvien takistus

Tarkista säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

Moottorin käämi on sähkötyökalun “sydän”. Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen.

4. Hiiliharjojen tarkastaminen

Jotta saavutetaan jatkuva turvallisuus ja suoja sähköiskuja vastaan, AINOASTAAN valtuutetussa HiKOKI-huoltokeskuksessa saa suorittaa työkalun hiiliharjan ja vaihdon.

5. Virtajohdon vaihtaminen

Jos työkalun virtajohto on vaurioitunut, työkalu on palautettava HiKOKIn valtuuttamaan huoltokeskukseen johdon vaihtamista varten. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

LISÄVARUSTEIDEN VALITSEMINEN

Tämän koneen lisävarusteet luetellaan sivulla 110. Ota yhteyttä valtuutettuun HiKOKI-huoltokeskukseen, kun tarvitset tarkempia tietoja kustakin terätyypistä. TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN62841-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen ääniteho: 96 dB (A) Mitattu A-painotteinen äänipainearvo: 85 dB (A) Epävarmuus K: 3 dB (A). Käytä kuulosuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841-standardin mukaisesti määritettynä. MDF-levyn leikkaaminen: Värähtelyemissioarvo

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardoidun testausmenetelmän mukaisesti, ja niitä voidaan käyttää työkalujen vertaamiseen keskenään. Niitä voidaan käyttää myös altistumisen alustavaan arviointiin. VAROITUS ○ Sähkötyökalun varsinaisen käytön aikana ilmenevä tärinä ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään ja erityisesti, millaista työkappaletta käsitellään, ja ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 000BookM8V2.indb56000BookM8V2.indb56 2021/08/2611:37:182021/08/2611:37:1857

No. de modèle No de série Date dʼachat Nom et adresse du client Nom et adresse du revendeur (Cachet portant le nom et lʼadresse du revendeur) TAKUUTODISTUS Malli nro Sarja nro Ostopäivämäärä Asiakkaan nimi ja osoite Myyjän nimi ja osoite (Leimaa myyjän nimi ja osoite)
