KÄYTTÖOHJE RM1000 Cramer

Seuraavilla sivuilla on tärkeita turvalliusus- ja käytöohjeita.

Lue ja tutustu kaikkiin tassä käyttooppaassa oleviintrurvallisuusohjeisiin, varoituksiin ja huomiolauseisiin.

Näiden ohjeiden, varoitusten ja huomiolauseiden lukematta ja noudattamatta jättäminen voi aiheuttaavakavia vammoja ihmisille ja elämille tai omaisuusvahinkoja.

Tässä käytöðoppaessa olo materiaali, tekniset ticdot ja kuvat vost avain öjohellisa övätkä ole sitovia. Valmistaja pidättä itsellään oikeunden tehdä muutoksis ekvnisin ominaisuksin ja kealkinn käytöðominaisuksin, materiaiealiin, teknisin tieltoihin ta kuvin ilman ennkkollmoistuste

Sisaltö

Tuoteturvallius 4

Käyttooppaan lukeminen 4

Käytöturvallisuus 6

Tuotteen purkaminen pakkauksesta 7

Asennus. 8

Alueen suunnittelu ja valmistelu 8

Latauseman asentaminen ja yhdistaminen 9

Latausaseman sijoittamisessa huomioitava seuraavat: 9

Verkkolaitteen yhdistäminen 10

Akun ensimmäinen lataus 11

Rajalangan asentaminen 12

Ohjauslangan asentaminen 15

Kalibrointi ja kayttoönotto. 17

Käytö. 18

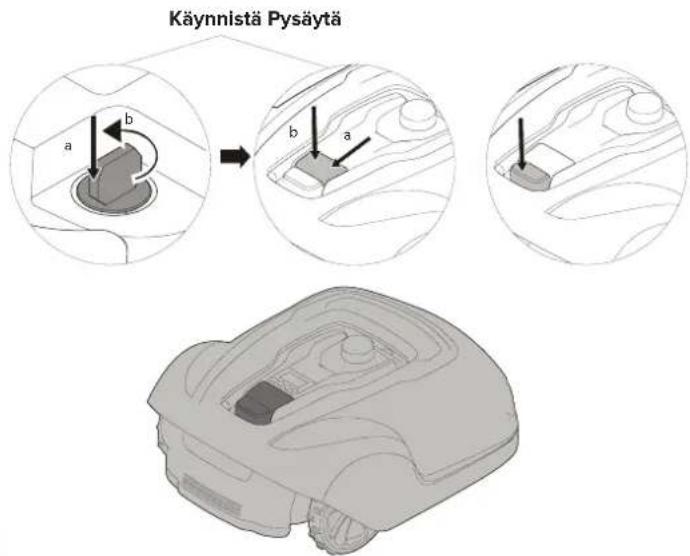

Ruohonleikkurin kaynnistys ja pysaytys 18

Ruohonleikkurin virran poiskytkentä 18

Leikkuukorkeuden saataminen 18

Ruohonleikkurin nostaminen ja kantaminen 19

Mobilisovelluksen parilitos ruohonleikkurin kanssa. 19

Kunnossapito 20

Rungon irrottaminen alustasta 20

Puhdistaminen 20

Terien valhtaminen 21

Akun kunnossapito 21

Akun vaihtaminen 22

Ruohonleikkurin talvisäilytys 23

Latausase man talvisailytys 23

Vianmärits 24

Ruohonleikkurin LED-merkkivalot 24

Ongelmat 25

Rajalangan ja ohjauslangan katkeaminen 25

Tekniset tiedot. 26

Ymparistonsuojelu 28

Takuehdot 29

CE-vaatimustemmukaisuusvakuutus 30

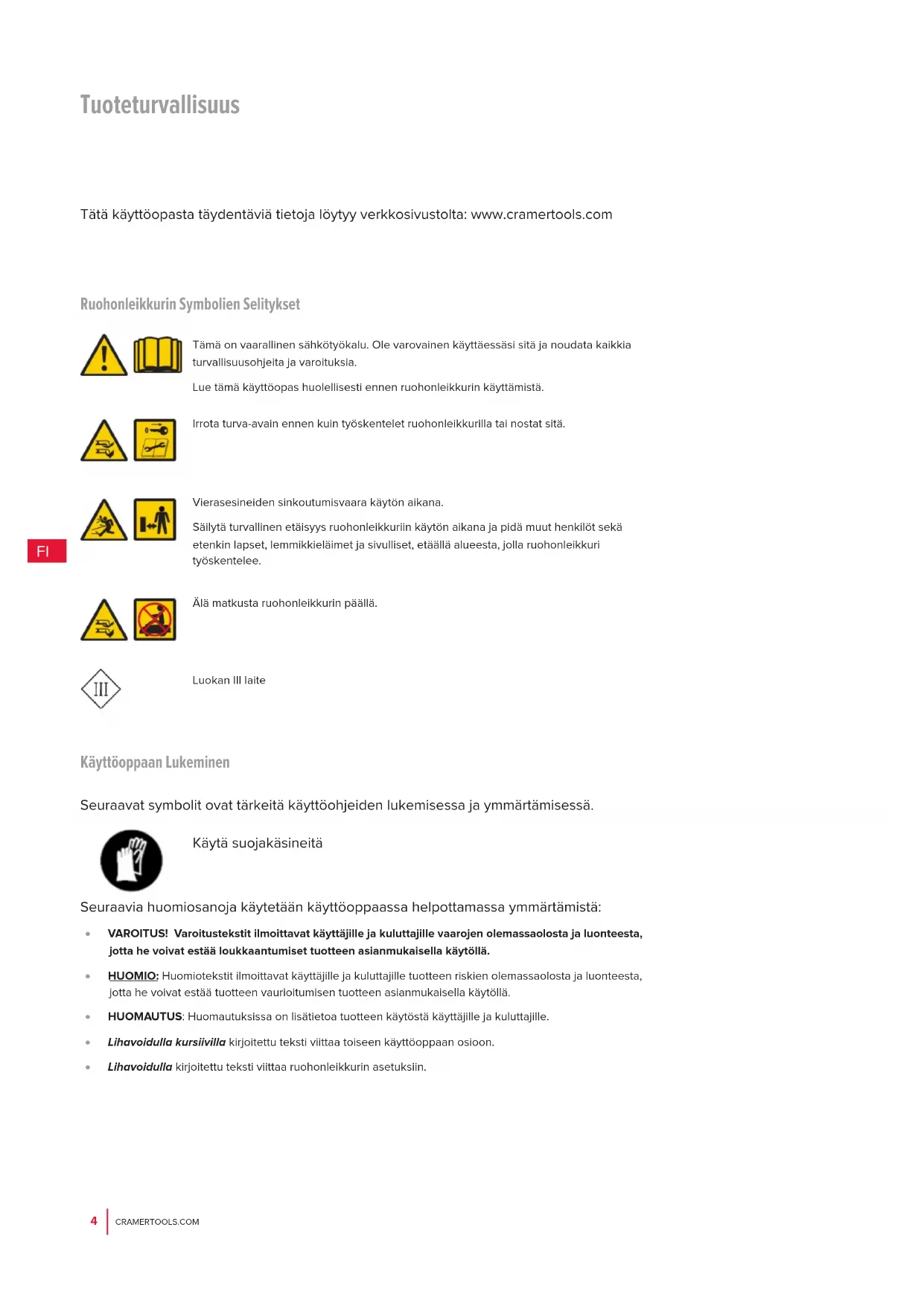

Tuoteturvallisuus

Tata kayttoopasta taydentavià tietoja lóytyy verkkosivustolta: www.cramertools.com

Ruohonleikkurin Symbolien Selitykset

Täm on vaarallinen sahkötyokalu. Ole varovainen käyttaessisi sita ja noudata kaikkia turvallisuusohjeita ja varoituksia.

Lue tāmā kāyṭtöopas huolellisesti ennen ruhonleikkurin kāytāmista.

Irrota turva-avain ennen kuin tyoskentelet ruohonleikkurilla tai nostat sitä.

Vierasesineiden sinkoutumisvaara kayton aikana.

Sälytä turvallinen etaisyys ruohonleikkuriin käytön aikana ja pidä muut henkilöt sekä etenkin lapset, lemmikkieläimet ja sivulliset, etäällä alueesta, jolla ruohonleikkuri työskentelee.

Alä matkusta ruhonleikkurin päälä.

Luokan III laite

Käytöoppaan Lukeminen

Seuraavat symbolit ovat tärkeitä käytöohjeiden lukemisessa ja ymmärämisessa.

Käytä suojakäsineita

Seuraavia huomiosanoja käytetään käyttooppaassa helptamassa ymmärämista:

VAROITUS! Varoitustekstil ilmoittavat kaytajille ja kuluttajille vaarojen olemassaolosta ja luonteesta, jotta he voivat estaa loukkaantumiset tuotteen asianmukaisella kaytolla.
HUOMIO: Huomiotekstit ilmoittavat kayttajille ja kulutajille tuotteen riskien olemassaolosta ja luonteesta, jotta he voivat estaau tuotteen vauroitumisen tuotteen asianmukaisella kaytolla.
HUOMAUTUS: Huomautuksissa on lisatietao tuottean kaytostä kayttajille ja kuluttajille.
Lihavoidulla kursilvilla kirjoitettukteksti viittaa toiseen kayttooppaan osioon.
Lihavoidulla kirjoitetti teksti viittaa ruhonleikkurin asetuksiin.

TÄRKEAA

LUE HUOLELLISESTI ENNEN KAYTTOA! SÄILTYA MYOHEMPAA TARVETTA VARTEN!

Harjoittelu

VAROITUS! Automaatlinen ruohonlekkurl! Pysy etaallkoneesta! Valvo lapsla!

Lue ohjeet huolellisesti. Tutustu saatlimin ja koneen oikeaan kayttoon.
- Alä koskaan anna ohjeisiin perehtymättömien henkilöiden tai lasten käytta konetta. Paikalliset märäykset voivat rajoittaa käytäjan ikää.
Kaytaj on vustuissa onnettuuksista ja vahingoista, joita aiheutu sivullisille tai heidan omaisudelleen.

Valmistelu

Varmista, etta rajamerkintä- ja ohjauslangat on asennetu ohjeiden mukaisesti.
Tarkista sānnöllisesti alue, jolla konetta on tarkoitus käyttaa, ja poista kaikki kivet, oksat, rautalangat, luut ja muut vierasesineet.
Tarkista saannollisesti terat, terien pultit ja leikkurikokoonpano silmamaraisesti kulumisen ja vaurioiden varalta. Vaiha kuluneet taivourituneet terat ja pultit sarjoina, jotta laitteen tasapaino sailyy.

Yleistä

• Alä koskaan käytä konetta viallisten suojuster kanssa tai ilman paikkallaan olevia turvalaitteita, kuten runkoa.
• Alä laita kāsīa tai jalkoja pyörivien osien lahelle tai niiden alle.
• Alä koskaan nosta tai kanna konetta moottorin kaydessä.

• Irrota (tai käytä) estolaite koneesta

• ennen tukoksen puhdistamista;

• ennen koneen tarkastamista, puhdastamista tai koneeseen kohdistuvia toita.

• Alkaoskaan jata konetta toimimaan ilman valvontaa, Jos lahella on lemmikkielaimia, lapsia tai muita ihmisia.

Kunnossapito ja sallytys

• Pidä kaikki mutterit, pultit ja ruuvit kiristettyinä, jotta varmistat koneen turvallisen toimintakunnon.
  Vaihda kuluneet tai vauroituneet osat turvallisuuden takia.
• Varmista, etta kaytān ainoastaan oikeantyyppisiā vahtoteriä.
• Varmista, etta akut ladataan oikealla valmistajan suosittelemalla laturilla. Virheellinen käytto voi aiheuttaa sahköiskun, ylikuumenemisen tai syövytävänNSTEN nuotamisen akusta.
• Jos elektrolyttä paasee vuotamaan, huuhtele vedellä / neutraloivalla aineella. Jos sitä paasee silmiin, ota yhteys läkarin.
  Koneen huoltotoimenpiteet on suoritettava valmistajan ohjeiden mukaan.

Käytöturvallisuus

Tämä käyttoopa sisältaa kaikki perustiedot ruohonleikkurin turvallisesta käyttemisesta ja kunnossapidosta.

Lue kaikki tassä käytöoppaassa olevat turvallisuusvarotoimet ja ohjeet ennen ruohonleikkurin käytämista. Säilytä tämä käytööhje myöhempää tarvetta varten. Noudata valmistajan ohjeita asennuksessa, käytämisesa, kunnossapidossa ja korjauksissa.

Tämruhonleikkuri on suunniteltu ruohon leikkaamiseen avoimilta ja tasalsila paikoilta. Käytä valmistajan susittelemia varusteita. Kaikki mutut käytövat ovat virheellisia.

Tämruohonleikkuri vastaa CE-turvallususstandardeja sekä sahkömagneettista yhteensopivuuttta, koneita ja pienjanniteta koskevia direktiivejä.

Ruohonleikkuria ei ole tarkoitettu sellaisten henkilöiden käyttoän (lapset mukaan lukien), joiden fyysiset, aistinvaraiset tai henkitet ominaisuudet ovat heikentyneet tai joilta puuttuu kokemusta ja tietao laitteen käytostä, jollei heidän turvallisuustaaan vastaava henkilo ole heita neuvomassa ja ohjaamassa laitteen käytössä.

Lapsia tuee valvoa, jotta he eivat leiki laitteella.

Ruohonleikkuria saavat käytä, kunnossapitäa ja korjata vain sellaiset henkilöt, jotka ymmärävat tāysin sen erityispirteet ja turvallisuusmaäräyksiä.

Käynnistä kone ohjeiden mukaisesti. Kun turva-avain on Käytto-asennossa, pidä katesi ja jalkasi etäällä pyörivista terista.

Alia koskaan laita kasiä tai jalkoja ruohonleikkurin alle.

Alä muuta ruohonleikkurin alkuperäistā malla. Kaikki muutokset mitäöivāt takuun.

Kytke vira pois paalta ruohonleikkurista kayttamalla PYSAYTYS-painiketta, kun henkiloita, kuten lapsia, tai lemmikkielaima on leikkuualueella. Suosittelemme ohjelmoimaan ruohonleikkurin toimimaan sellaisina akoina, kun alue on tyhja henkiloista tai lemmikkielaima.

Poista toiminta-alueelta vleraat esineet, kuten oksat, lelut, kivet, tyokalut, jotka voivat vaurioittaa teria. Ruohonleikkuri voi jadda kiinni nihin ja vaatia toimenpiteita irrottamiseksi ennen kuin voi jatkaa leilkkaamista.

Alkoskaan nosta ruhonleikkuria tai kanna situ turva-avaimen ollessa paikoillaan.

Kytke vira aina pois paaläruhonleikkurista kayttamalla PYSÄYTS-painiketta, kun ruhonleikkuri ei ole kaytössa. Ruhonleikkuri käynnistyy ainoastaan, kun turva-avain on paikallaan ja KÄYNNISTYS-painiketta painetaan.

Sisänrakennettu hälytys on hyvin kovaääninen. Ole varovainen etenkin,Jos ruohonleikkuria käsitetäan sisätiloissa.

Alä kaytä ruohonleikkuria, jos sen terälevy tai runko on vialinen.

Alä anna sellaisten henkilöiden käyttaa ruohonleikkuria, jotka eivat tiedä, miten se toimii tai käytätyy.

Alä laita mitään ruhonleikkurin tai sen latausaseman paälle.

Pida aina suojakaseineita, kun tyoskentelet ruohonleikkurin terlen kanssa.

Tuotteen purkaminen pakkauksesta

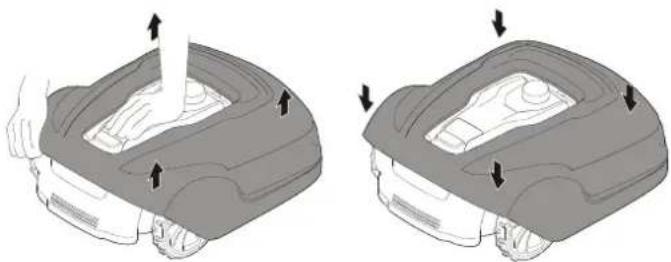

1 Irrotettava kansi
2 Pysaytyspainike
3 Kaynnistyspainike
4 LED-merkkivalot
5 Leikkuukorkeuden saataminen
6 Takapyorat
7 Etupyorat
8 Terälevy
9 Akkukotelon kansi
10 Kantokahva
11 Turva-avain
12 Latausasema

13 LED toiminnan tarkastamiseen
14 Kayttoopa ja pikaopas
15 Verkkolaite*
16 Ruuvit latausase man kiinnittamiseen (x 5)
17 Matalajannitekaapeli
18 Lanka rajan merkitsemiseen ja ohjauslangaksi
19 Langan tapit
20 Lisaterat ja ruuvit (x 3)
21 Mitta (repäise irti laatikon ylaosasta)
22 Ohjauslangan litoskappaleet
23 Rajalangan liitoskappaleet

• Verkkolaitteen ulkonäö voi vaihdella markkina-alueen mukaan.

Pura ruohonleikkuri ja asennustarvikkeen pakkauksesta. Varmista, etta kaikki kuvan 1 osat ovat mukana ja vaurioitumattomia. Ota yhteys jalleenmyyjaasi, jos jokin osa puuttuu tai on vauroitunut.

Säitytä pikaopas turvallisessa paikassa, sillä siinä on laitekohtainen parilitoskoodi ruohonleikkurillesi.

Asennus

Lue koko osio ennen asennuksen aloittamista. Asennus vaikuttaa ruohonleikkurin toimintaan. Suunnittele asennus huolellisesti.

Seuraavat ovat asennuksen paavaiheet:

Alueen suunnittelu ja valmistelu
Latausase man asentaminen ja yhdistaminen
Verkkolaitteen yhdistaminen
Akun ensimmäinen lataus
Rajalangan asentaminen
- Ohjauslangan asentaminen
Kalibrointi ja kayttoonotto

Alueen Suunnittelu Ja Valmistelu

F1

Varmista, etta alue, jolla ruohonleikkuria kaytetaan tayttaa seuraavat ehdot:

Ruoho on pituudeltaan alle 10 cm.
Alueella ei ole kivia, irrallsia puupaloja, vajereita, jannitteellisi sahkojohtoja ta mtuta vierasesineitä.
Tyoskentelyalue on tasainen, siinä ei ole ojia, uria tai rinteita, joiden jyrkkyyss on yli 35 %.

Seuraavat tyokalut vaaditaan asentamiseen, mutta ne eivat sisally toimitukseen:

• Vasara/kumivasara tappien upottamiseen maahan
  Yhdistelmäpihdt rajalangan katkaisemisen
• Siirtoleukapihidit liitosten yhteen puristamiseen
  Kuusiokoloavain, 6 mm, latausase man kiinnittamiseen maahan

Asennus

Latausaseman Asentaminen Ja Yhdistaminen

Latausaseman sijoottamisessa huomioitava seuraavat:

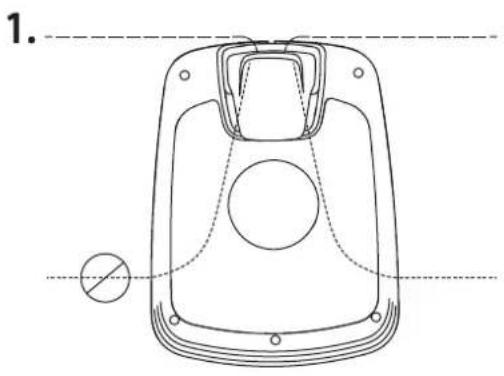

Tasainen alue, ei suoraa auringonpaistetta (latausaseman etuosa saa olla enintaan 5 cm korkeammalla tai matalammalla kuin takaosa.).
Pistorasian oltava käytöetäisyydella (matalajännitekaapeli on 10 m pitkä).
Eteen on jaatavā vahintān 3 m vapaata tilaa ja kummallekin sivulle 1 m (alā sijoita latausasemaa työskentelyalueen ahtaisin paikkolhin).

Koko latausaseman on oltava tyoskestelyvalueen sisapuolella kuvassa naytetyllä tavalla.

Asennus

Verkkolaitteen Yhdistaminen

Yhdistä verkkolaite villeän, kuivaan ympäristöön, suojaan suoralta auringonvalolta.

Jos verkkolaite on yhdistettavukona sjaitsevaan pistorasiaan, pistorasian on olava hyväksytty ukkäyttoen. Matalajannitekaapelin voi antaa ylitttä työskentelyalueen,Jos se on kiinnitety sinkilollä tai kaivettu maahan.

HUOMIO: Ala katkaise, jatka tai muuta matalajannitekaapelia. Matalajannitekaapelin muuttaminen mitatoti tuotteen takuun.

Poista latausaseman suojakansi painamalla pohmaosan kummassakin sivussa olevia kielekkeitä ja nosta kansi Pols.

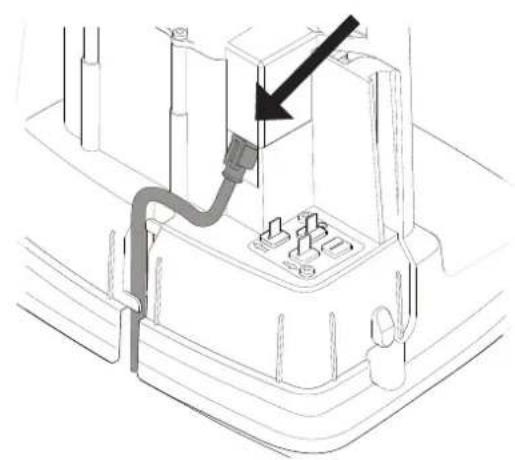

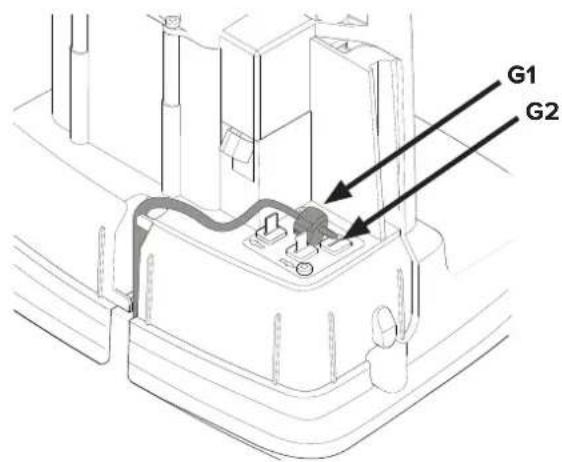

Yhdistä pienjännitekaapeli latausasaan.

Pujota matalajinnitekaapeli kielekkeiden takaa, jotta se pysyy paikallaan latausasemassa.

Yhdistä verkkolaitteen virtajto 100-240 V pistorasiaan.

Asennus

Akun Ensimmäinen Lataus

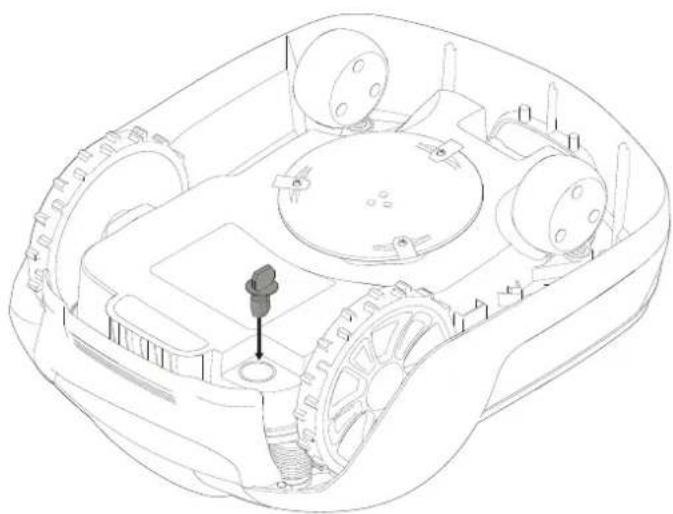

Työnnä turva-avain ruhonleikkurin pohjaan ja kännä Käytto-asentoon.

Aseta ruohonleikkuri latausasemaan, kun asennat raja- ja ohjauslankoja.

Ruohonleikkurla ei voi käytää ennen kuin asennus on valmis.

Rajalangan Asentaminen

Rajalangan asentamisessa on monia harkittavia asiota, kuten alla olevassa taulukossa kuvataan.

Taulukko 1. Käsittelypoikkeamat ja esteet työskentelyalueella

VAIHTELU TYÖSKENTELYUEELLA RAJALANGAN SUUNNITTELU
Kiinteät'esteet nurnikon tasolla, jotka ruohonleikkuri voi ylltäa (kivyt polut tai vastaavat)	Aseta rajalanka päälystekivien alle tai päälystekivien vällin. Ruohonleikkurin ei saa koskaan antaa kulkea soralla, lehtisilpun päällä tai vastaavan materiaalin päälä, joka voi vaurioittaa terä.
Kiinteät'esteet korkeus ± 1 cm Aseta rajalanka 10 cm päähän esteestä.
Kiinteät'esteet korkeus 1-5 cm (pienet ojat, kukkapenkit tai matalat reunakivet)	Aseta rajalanka 30 cm päähän esteestä.
Kiinteät'esteet 5 cm tai yli (aidat tai seinät) Aseta rajalanka 35 cm päähänesteestä.
Kiinteät'esteet yli 15 cm korkeat, jotkakestävät törmäyksiä (puut ja pensaat)	Mitään toimenpitäe i vaadita; ruohonleikkuri käantyy ympäri, kun se törmaä tällaseen esteeseen.
Kiinteät'esteet, jotka laskevat hieman, kuten kivet tai isot puut, joissa on kohollaan olevat juuret.	Aseta rajalanka 30 cm päähän esteestä tai poista este.
Kiinteät'esteet, jotka eivätkestä törmäystä. Aseta rajalanka 30 cm päähänesteestä ja kierrä sen ympäri ja palaa sitten takaisin samaa reittiä.
Pitkät ja kapeat käytävät sekä alle 1,5 m alueet. Asenna ohjauslanka.
Rajoittuminen riniteseen, tiehen, jyrkänteeseen tai veteen.	Täydennä rajalankaa fyrisellä steellä, joka on vähintään 15 cm korkea.
Enintään 35%ninnytöskentelyalueella Mitään toimenpitäe i vaadita; ruohonleikkuri voi työskennellä jopa 35% kaltevuudessa, mikärlinne e i ole työskentelyvalueen rajalla.
Alle 15%ninnytöskentelyvalueen reunassa Aseta rajalanka normalisti.
Yli 15%ninnytöskentelyvalueen reunassa Älä aseta rajalankaa, ellekiinteätä estettä (aitaa tai seinää) ole estämssä ruohonleikkurin joutumista pois työskentelyvalueelta. Jos jokin työskentelyvalueen ukkoreunan osa on jyrkempi kuin 15%, rajalanka on asennettava 20 cm silemmäksi tasaiselle maalle ennen rinteen alkua.

HUOMAA: Rinteen kaltevuus märitetäan prosenteina (%). Kaltevuus prosenteina lasketaan korkeuserona senttimetreinä metriä kohden. Jos esimerikki korkeusero on 10 cm, rinteen kaltevuus on 10 %.

Asennus

Kiinnita rajalangan pää väläikaisesti tappin tai muhun kohteseen latausasemassa.

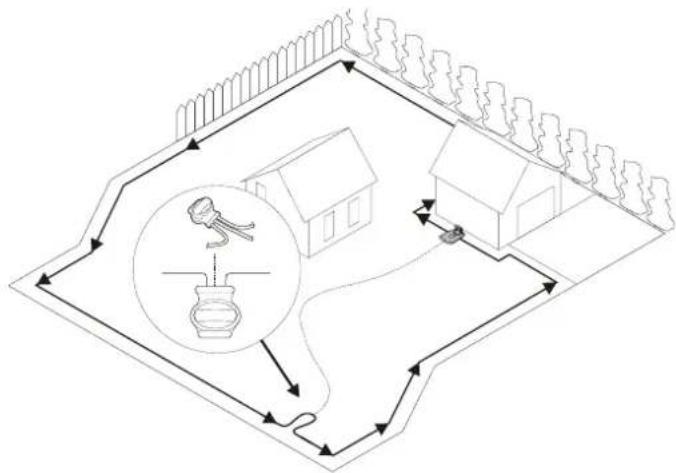

Vedra rajalanka vastapaiyan pitkin suunittellun tyoskentelyalueen rajoja hoomioiden taulukko 1:n saannot, kunnes palaat latausasemaan.

Jos aiot asenta ohjauslangan, luo noin 20 cm pituinen silmukka ylimaaarisesta rajalangasta kohtaan, johon ohjauslanka myohemmin liitetäan.

Katso lisatietoja kohdasta Ohjauslangan asentaminen sivulta 15.

Jos rajalanka on lian lyhyt, käytä mukana tulevia jatkeita ja ohjauslangan liitoskappaleita rajalangan jatkamiseen seuraavasti:

1 Työnnä rajalangan molemmat paät ohjauslangan jatkolitttimeen.
Tarkista, etta langat ovat täysin ohjauslangan jatkolittmessä siten,
etta niiden paät nakyvat jatkolittimen toisella puolella.
2 Paina pohjaan painike ohjauslangan jatkoliittimen paallä siirtoleukapihdeillä, kunnes kuulet napsahduksen.

Aseta lankakela latausasemaan.

Kulje takaisin tyoskentelyalueen ympari ja kiinnitra rajalanka joko tapeilla tai kaiva se maahan. Tapit ovat suositeltuja, koska niita voidaan saataa ensimmaisten kaytovilkkojen aikana.

Klinnittettessrajalankatapeilla:

Leikkaa nurmikko erittain lyhyeksi tavallisella ruohonleikkurilla tai trimmerillia kohdasta, johon rajalanka on tarkoitus asentaa.
Asenna rajalanka maata myöden ja kiinnitä tapeilla.
Paina tai lyoVASARALLATapit maahan.

Alä pains tappeja niin syvalle maahan, etta rajalanka kirsty.

Kaivaessasi rajalangan maahan:

• Kalva rajalanka 1-20 cm:n syvyteen.

Kun rajalanka on taysin kaivettu maahan ja kiinnitetty, asennapoppulangan liittimet seuraavasti:

1 Avaa rajalangan liitin ja aseta rajalanka liittimeen.
2 Paina rajalangan liittimet yhteen siirtoleukapihdeillä, kunnes kuulet napsahduksen.

Leikkaa ylɪmərən rajalanka pois. Leikkaa 1-2 cm kunkin liittimen ylapuolela.

Asennus

Yhdistä rajalanka latausasemaan seuraavasti:

1 Poista latausaseman suojakansi ja pujota lanka kielekkeiden takaa kanavaan latausaseman takana.
2 Paina liitin latausaseman metallinastoinhin (vasen ja oikea merkittyina nuolilla).

HUOMAA: Varmista, etta latausaseman oikealla puolela oleva rajalanka yhdistetaa onikeanpuoleiseen kosketusnastaan ja vasemmalla puolela oleva rajalanka vasempaan kosketusnastaan.

Asennus

Ohjauslangan Asentaminen

Ruohonleikkuri käyttaa valinnaista ohjauslankaa latausase man etsimiseen sekä työskentelyalueen hankalien osien käsittelyssa.

Ohjauslanka voidaan asentaa myos latausaseman ja tyoskentelyalueen etaisten osan valille tal kapean kaytavän lapi.

Ohjaaslankaa suositellaan kapeisiin kaytaviin (alle 3 m) tai lyhentamän hakuaikoja.

Suunnittele ohjauslangan sijainti ennen rajalangan asentamista.

Käytä samaa lankakelaa sekä rajalankaan etta ohjauslankaan.

Ohjauslanka samoin kuin rajalanka on kiinnitettäva maahan joko tapeilla tai upottamalla.

Jos ohjauslanka on asennettava jyrkkään rinteseen, se kannattaa asentaa rinteseen nahden poikittain. Tällöin ruohonleikkurin on helpompi seurata ohjauslankaa rimnettä pitkin.

Välä terävi kulmia ohjauslangan asennuksessa tai sen seuraaminen voi olla vaikeea ruohonleikkurille.

Alä aseta ohjauslankaa 30 cm lahemmäksi rajalankaa.

Ohjauslanka el saa kulkerajalangan poikki.

Vie ohjauslanka suoraan latauslevyn alta ja sen jälkeen vähintään 2 metrin verran suoraan ulos levyn etureunasta

Jäta mahdollsimman paljon vapaata tilaa ohjauslangan vasemmalle puolle (latausasemaan pän katsottuna).

Vie ohjauslanka rajalangan silmukkaan sihen kohtaan, johon ohjauslanka on tarkoitus liittä.

Katkaise rajalanka yhdistelmäpihdeillä.

Asennus

Työnnä rajalangan molemmat päät sekä ohjauslangan pää ohjauslangan jatkollitttimeen. Tarkista, etta langat ovat täysin ohjauslangan jatkollittmessä siten, etta niiden päät nakyvat jatkoliittimen toisella puolella.

Paina pohjaan painike ohjauslangan jatkoliittmen paallä siirtoleukapihdeillä, kunnes kuulet napsahduksen.

Kiinnita jatkos ja raja- ja ohjauslangat joko tapeilla tai upottamalla maahan.

Yhdistä ohjaaslanka latausasemaan seuraavasti:

1 Poista latausaseman suojakansi ja pujota ohjauslanka kielekkeiden takaa kanavaan, joka johtaa liitantoihin.
2 Yhdistä ohjauslanka latausaseman kosketusnastaan, joka on merkitty kirjaimella G1.

Toisen ohjauslangan asentaminen

1 Jos sinulla on useampi kulin yksi kapea käytävai tai monimutkainen puutarha, voit asentaa toisen ohjauslangan. Suorita tamsuorittamalla ohjauslangan asentamisvalieet paitsi, etta sitä ei kytketä G2-merkityn latausaseman kosketusnapaan.

Asennus

Kalibrointi Ja Kayttoonotto

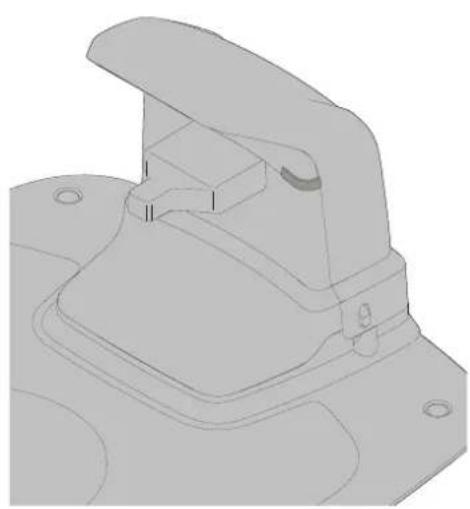

Kiinnitā latausasema maahan käytäen viittā mukana toimitettua
klinnitysruuvia ja 6 mm:n kuusiokoloavainta.

HUOMAA: Ala tee uusia reikla latausaseman pohjalevyn. Kayta alnoastaan olemassa olevia reikla pohjalevyn klinnittamseen maahan.

HUOMAA: Aä seiso tai kävele latausaseman pohjaleyn paällä.

Tarkista latausaseman LED-merkkivalo:

LED-merkkivalo palaa vihreana, jos verkkolaitteen ulostulojannite on kaytettavissa ja rajalanka ei katkea.

LED-merkkivalo ei syty,Jos verkkolaitteen ulostulojannite ei ole kaytettavissa.

Jos LED-merkkivalo el pala vihreänä, etsi virhettä kohdasta Latausaseman LED-merkkivalot sivulta 24.

Tee parillitos mobilisovelluksen kanssa, kuten kerrottu kohdassa
Mobilisovelluksen parillitos ruhonleikkurin kanssa sivulla 19.

Ruohonleikkurin Käynistys Ja Pysäytys

Ruohonleikkurin Virran Poiskytkentä

Leikkuukorkeuden Saataminen

Ruohonleikkurin kaynistaminen:

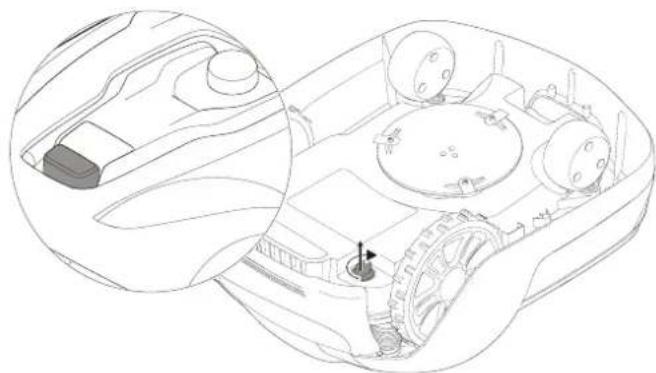

1 Työnnä turva-avain palkalleen ja käännä sitä myötapäivään kohtaan "1".
2 Siirra KAYNNISTYS-painikkeen salpa taaksepain.
3 Paina KAYNNISTYS-painike pohjaan.

Ruohonleikkurin pysayttaminen:

Painruohonleikkurin PYSAYTYS-painiketta.

Paina ruohonleikkurin PYSÄYTYS-painiketta ja poista turva-avain.

VAROITUS! Poista turva-avain aina, kun suoritat kunnossapitotoimla tai siirrat ruohonleikkuria.

Aseta leikkukorkeudeksi 60 mm muutaman ensimmäisen vikon ajaksi, jotta välät tlikkaamasta rajalankaa ja ohjauslankaa. Laske asetusta askel kerrallaan joka vlikko sen jälleen, kunnes haluttu leikkukorkeus on saavutetu.

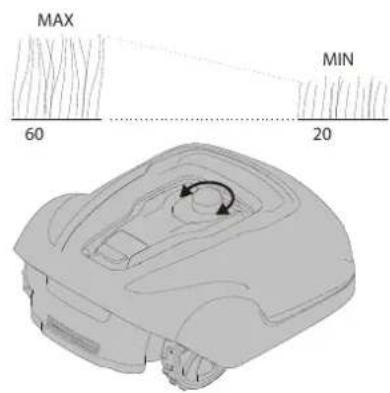

Kännä leikkuurkorkeuden saätonuppi haluttuun asetukseen. Valittu asetus on rungossa oleva merkintä, joka kohdistuu nupin nuolen.

Lisaa leikkuukoreutta kaantamalla myotapaiyan.

Vähenna leikkuukorkeutta kaantamällä vastapäivään.

Ruohonleikkurin leikkuukorkeuden saatovali on 20-60 mm.

Käytto

Ruohonleikkurin Nostaminen Ja Kantaminen

Paina PYSÄYTYS-painiketta ja poista turva-avain ennen nostramista. Nosta ruohonleikkuria alna kantokahvasta.

Mobiilisovelluksen Pariliitos Ruohonleikkurin Kanssa

Lataa Cramerin GreenGuide App Storesta tai Google Play -kaupasta ja noudata parillitoksen muodostamisesa nayton ohjeita. Pida laitekohtainen parillitoskoodi (loytyy pikaoppasta) ja ruohonleikkuri kaytettavissä.

VAROITUS! Käytä suojakäsinelä, kun käsittelet teräviä terla tali työskentelet nilden lahellä.

VAROITUS! Poista turva-avain ennen kuin teet mita'an toimenpititeä ruhonleikkurille.

VAROITUS! Irrota pistoke pistoraslasta ennen kuln teet tolemenpteltä latausasemalle tal verkkolaitteelle.

Tarkista ruohonleikkuri sannollisesti silmamäräisesi ja vaihda kuluneet tai vauroituneet osat turvallisuuden takia.
Tarkasta,ettaterpyorivatvapaasti
Pida kaikki mutterit, pultit ja ruuvit kirstetyina, jotta varmistat ruohonleikkurin turvallisen toimintakunnon.
- Terien normali käytökä on 2-6 vlikkoa käytettaessä maksimi kokoisella alueella ja pidempi pienemmilla alueilla.

HUOMIO: Tylsät erät leikkaavat ruohoa huonosti, vaativat enemmän energiaa ja akun latausvält odvat lyhyemmat.

Puhdista ruohonleikkurssiannollisei parhaan leikkuutuloksen varmistamiseksi.

Rungon Irrottaminen Alustasta

F1

Pida ruohonleikkuria alhaalla toisella kaddella ja nosta rungon yhtanurkkaa yloispain tukevasti. Toista kaikille nurkille, joloin runkoponnahtaa irti alustasta.

Vaihda runko kohdistamalla runko alustaan ja painamalla alaspain, kunnes kuulet napsahduksen. Varmista, etta runko on kunnolla kiinn alustassa.

Puhdistaminen

VAROITUS! Paina PYSÄYTYS-painiketta ja poista turva-avain ennen puhdistamista.

Puhdista ruhonleikkurin ulkopinnat pehmealla harjalla, kostealla linalla ja matalapaineisella vesiletkulla, mikali tarpeen. Irrota runko alustasta.

Kännä ruohonleikkuri kyljelleen ja puhdista terien alue ja pyorat jaykalla harjalla tai kaapimella, jotta saat keräntyneen ruhojatteen irtoamaan.

Kunnossapito

Terien Vaihtaminen

Akun Kunnossapito

VAROITUS! Palna PYSÄYTYS-palnlketta ja polsta turva-avaln ennen terien vailtamista ja käytä suojakäsiniteita.

VAROITUS! Kayta valn GLOBE-terla: 333092355

HUOMIO: Kaytä vain alkuperäisä vaoraosia.

Vaihda kaikki kolme terää ja ruuvit sarjana samanaikaisesti.

Kännä ruhonleikkuri ylosalaisin.

Loyssrauuvit kaytttaen urapaa-tai ristipararuuvitaltaa.

Irrota terat ja ruuvit.

Ruvua uudet terat uusilla ruuveilla.

Tarkasta, etta terat kaantvata vapaasti

VAROITUS! Jos elektrolyttä pääsee vuotamaan, huuhtele vedellä / neutralolvalla alneella Ja hakeudu läkärlln, Jos elektrolyttä pääsee silmilin.

Lataa akku vain alkuperäissessä latausasemassa. Virheellinen käytto voi aiheuttaa sahköiskun, ylikuumenemisen tai syövytävän nesteen vuotamisen akusta.

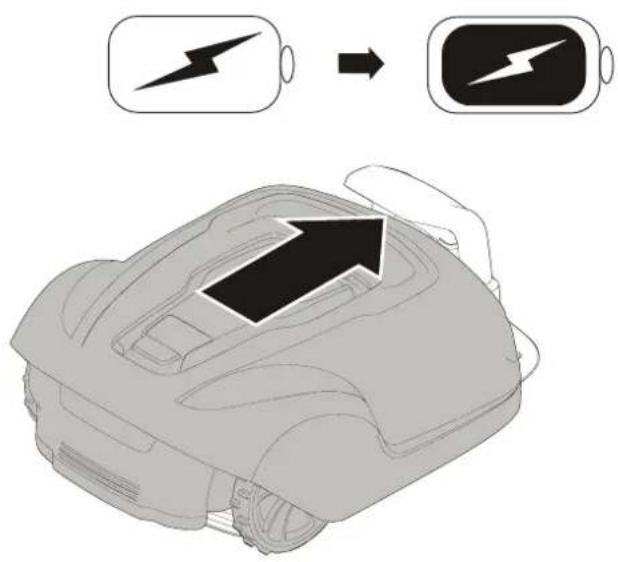

Akku on huoltovapaa, mutta sen käytöikä on rajallinen 2-4 vuotta rllippuen kauden pituudesta ja slita, miten monta tuntia palvassä ruohonleikkuria käytetään.

Kunnossapito

Akun Vaihtaminen

VAROITUS! Palna PYSÄYTYS-palnlketta ja polsta turva-avaln ennen akun vaihtamista ja käytä suojakäsinietä.

HUOMIO: Kayta vain alkuperaisi varaosia.

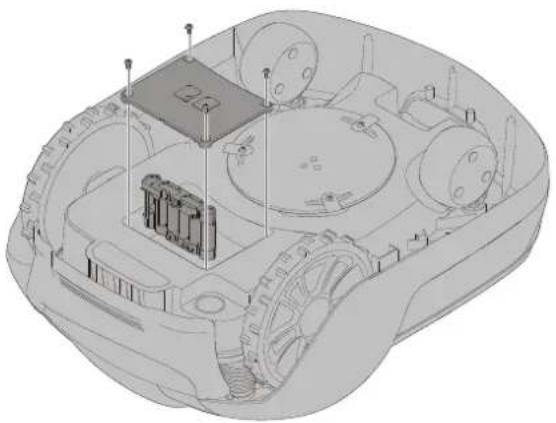

Kännä ruohonleikkuri ylosalaisin ja irrota neljä Torx T20 -ruuvia ja poista akun kansi.

Irrota liitin akun navasta.

Nosta akku suoraan ulos.

Työnnä uusi akku aukkoon 1 (takimmainen aukko).

Yhdistä akun navan liitin uuteen akkuun.

Aseta akun kansi takaisin paikalleen ja kiristä neljä Torx T20 -ruuvia.

Hävität vanha akku paikallisten ympäristomäräysten mukaisesti.

Kunnossapito

Ruohonleikkurin Talvisäilytys

Puhdista ruohonleikkuri aina ennen talvisaitytsta.

Lataa akku tayteen ennen talvisäilytystä. Jos akku ei ole tayteen ladattu, se voi vaurioitua ja joissakin tapauksissatulla käytökelvottomaksi.

CAUTION: Jos akku ei ole tayteen ladatu, se voi vaurioitua ja joissakin tapauksissa tulla kayttokelvottomaksi.

Tarkasta kuluvien osien kunto, terien teravyys ja terien ja etupyorien pyoriminen vapaasti. Korjaa kaikki puutteet.

Säilytä ruohonleikkuri kuivassa, jäätymiseltä suojatussa paikassa siten, etta se seiso kaikkien neljan pyörän varassa.

Latausaseman Talvisailytys

Mikali mahdollista, irrota rajalanka ja ohjauslanka latausasemasta ja sailytla latausasema ja verkkolaite sisatiloissa.

Jatrajralanka ja ohjauslanka maahan, mutta suojaa lankojen patakosteudela yhdistamallne alkuperiseen liitoskappaleeseen tai laittamalla ne rasvasali.

Jos latausaseman sailytäminen sisatiloissa ei ole mahdollista, latausasema tayty pitä yhdistettynä sähköverkoon, rajalankaan ja ohjausralkaan.

Talvisailytyksen Jälkeen

Tarkasta ruohonleikkurin ja latausaseman liitanta ja latausnauhat syopymisen, palamisen ja lian varalta. Jos lataus- tai liitantanauhat vaivat puhdastamista, kayta hienorakeista hiomakangasta.

Vianmääritys

Tässä osiossa on joitakin kuvattu joitakin ongelmia, jotka voivat auttaa, jos ruohonleikkuri ei toimi odotetulla tavalla.

Ruohonleikkurin Led-Merkkivalot

F1

Vilkkuu Ruohonleikkuri pysäytety Pysäytys-painikkeella Jatka toimintaa painamalla Käynnistys

Palaa Ruohonleikkuri toimintatilassa (latauksessa, pysaköitynä latausasaamn, pysaytetytnä, leikkaa tai hakee)

Ei pala Turva-avain Ei käytössä -asennossa, ruohonleikkuri virhetilassa tai ruohonleikkuri odottaa PIN-koodia.

1. Yhteys (sininen)

Vilkkuu Yritta muodostaa yhteyden internet-palvelimeen

Palaa Yhteys internet-palvelimeen muodostettu

Ei pala Ruohonleikkuri e i ole "virta päällä tilassa"

1. Turvallisuus (keltainen)

Vilkkuu PIN-koodi vahvistus vaaditaan

... mobilisovelluksen kautta

Ei pala PIN-koodia ei tarvita

Toimenpiteiä ei tarvita

1. Virhe (punainen)

Vilkkuu Ruohonleikkuri on pysahtnyt virheen takia

Tarkista virheen syy ja käynistä ruohonleikkuri sitten uudelleen Käynistys-painikkeella.

Latausaseman Led-Merkkivalot

1. Vihrea Palaa Rajalanka ja latausasema OK Toimenpititei ei tarvita.

Sininen Vilkkuu Rajalanka katkennut tai sitä ei ole yhidistetty Tarkista ja korjaa rajalanka.

Punainen Vilkkuu Sahkovika latausasemassa tai verkkolaitteessa Ota yhteys jalleenmyyjaan.

Ongelmat

Jos ruohonleikkuri ei toimi odotetulla ravalla, katso alla olevaa vianmäritystaulukkoa.

ONGELMAT SYY TOIMENPIDE
Ruohonleikkurilla on valkeuksia telakoitua latausasemaan.	Latausasema on rinteessä. Aseta latausasema on tãysin tasaiseen paikkaan. Katso kohta Latausaseman asentaminen ja yhdistäminen sivulta 9.	Tarkista, ettã latausasema ja rajalanka on asennettu oikein. Katso kohta Latausaseman asentaminen ja yhdistäminen sivulta 9.
	Rajalankaa ei ole vedetty oikein suhteessa latausasemaan.
Epätasainen leikkuutulos	Ruohonleikkuri toimii liian vãhãn aikaa pãivãssã.	Pidennã toiminta-alkaa. Katso Ajastus-toimintoa mobililisovelluksesta.
	Työvalueen muoto vaatii manuaalisten asetusten tekemistã ruohonleikkuriin, jotta se lôytã kaikille etãisille alueille.	Sããã nurmikon kattavuutta ruohonleikkurin ohjaamiseksi yhdelle tai useammalle etãiselle alueelle. Katso Asetukset-toimintoa mobilisovelluksesta.
	Työvalueen muoto vaatii manuaalisten asetusten tekemistã ruohonleikkuriin, jotta se lôytã kaikille etãisille alueille.	Kokeile toiminta-alueen rajoittamista tai toiminta-ajan pidentãmistã. Katso Ajastus-toimintoa mobililisovelluksesta.
	Terã ovat tylsãt. Vailha kaikki terãt ja ruuvit siten, etã pyörivãt osat ovat tasapainossa. Katso kohta Terien vaihtaminen sivulta 21.	Tarkista, ettã terãlevy pyöri kalveaksitta. Jos el, polsta ruoho ja vierasesineet. Katso kohta Kunnossapito sivulta 20.
	Ruhooa kerãantyy terãlevyyn tai moottoriakselin ympãrille.
Ruohonleikkuri leikkaa lyhyemmän aikaa kuin yleensã latauskertojen vãlillã.	Ruoho tai muut vierasesineet tukkivat terãlevyn. Poista ruoho ja vierasesineet. Katso kohta Kunnossapito sivulta 20.	Tarkista, ettã terãlevy pyöri kalveaksitta. Jos el, polsta ruoho ja vierasesineet. Katso kohta Kunnossapito sivulta 20.
	Akku on kulunut loppuun. Vailha akku. Katso kohta Akun vaihtaminen sivulta 22.
Leikkaus- ja latausajat ovat normaalia lyhyemmãt	Akku on kulunut loppuun Vailha akku. Katso kohta Akun vaihtaminen sivulta 22.

Rajalangan Ja Ohjauslangan Katkeaminen

Rajalangan ja ohjauslangan (jos asennetu) katkeaminen johtuu yleensä tahattomasta fysisestä vauriosta.

Tarkista koko rajalangan pituus latausemasta ja siihen takaisin.

Tarkista ohjaulslanka (jos asennetu) latausasemasta rajalangan jatkokseen.

Varmista, etta kaikki litokset on puristetu kunnolla yhteyden saamiseksi.

	OPTIMOW 10 OPTIMOW 15 Optimow 20
Mitat:
Korkeus 26 cm 26 cm 26 cm
Pituus 62 cm 62 cm 62 cm
Leveys 50 cm 50 cm 50 cm
Paino 11 kg 11 kg 11 kg
Sähköjärestelmä:
Akku, erikoisliitiumioniakku	24 V / 2,0 Ah, osan nro 211022355	24 V / 2,0 Ah, osan nro 211022355	24 V / 2.0 Ah, osan nro 211022355
Verkkolaite	100-240 V/32 V DC	100-240 V/32 V DC	100-240 V/32 V DC
Matalajännitekaapelin pituus	10 m 10 m 10 m
Keskimääräinen energian-kulutus maksimikäytölä	8 kWh/kk 1000 m2:ntyöskentelyalueella	8 kWh/kk 1500 m2:ntyöskentelyalueella	12 kWh/kk 2,000 m2:ntyöskentelyalueella
Latausvirta	1.3 A DC	1.3 A DC	2.4 A DC
Keskimääräinen latausaika	140 minutes	70 minutes	40 minutes
Keskimääräinen leikkuuaika	70 minutes 70 minutes	70 minutes
Melupästäöt: (*)
Mitattu äenentehotaso **)	58 dB (A)	58 dB (A) 58 dB (A)
Taattu äenentehotaso	60 dB (A)	60 dB (A) 60 dB (A)
Äänenpoinetasoro ***)	47 dB (A)	47 dB (A)	47 dB (A)
Leikkuu:
Leikkuujärestelmä	Kolme nivellettyä leikkuuterää	Virrankulutus leikkutyön aikana	Virrankulutus leikkutyön aikana
Keskimääräinen virrankulutusleikkamisen aikana	25 W ± 20%	25 W ± 20%	25 W ± 20%
Leikkuukorkeus	2-6 cm	2-6 cm	2-6 cm
Leikkuuleves	22 cm 22 cm 22 cm
Kapein mahdollinen käytävä	60 cm 60 cm 60 cm
Leikkuualueen suurin kulma	35%	35%	35%
Rajalangan suurin kulma	15%	15%	15%
Rajalangan enimmäispituus	800 m 800 m	800 m
Maksimi toimintakapasiteetti	1,000 m2	1,500 m2	2,000 m2
Suosittelu aluekapasiteetti	0 - 700 m2	500 - 1,200 m2	1000 - 1,700 m2
IP-luokitus:
Ruohonleikkuri	IPX5	IPX5	IPX5
Latausasaema	IPX2	IPX2	IPX2
Verkkolaite	IP67	IP67 IP67

*) Melupäastöymparistöän aenentehona (LWA) EY-direktiivn 2000/14/EY mukaisesti mitattuna. Taatussa aenentehossa huomioidaan tuotannolliset
vahtelut sekä mittausmenetelmän aiheuttamat vaihtelut alueella 1-3 dB (A).
Melupästäöilmoitukset vastaavat standardia EN 50636-2-107:2015
**epavarmuudet KWA,2 dB (A)
**e)epavarmuudet KPA,2-4 dB (A)

Radiotaajuustiedot
	GPRS(SARA-G350)	Lyhyen kantaman laitteet (SRD) (rajamerkintäjohto)
Taajuuskaista	GSM 850 MHz
	E-GSM 900 MHz
	DCS 1800 MHz	0~148.5KHz
	PCS 1900 MHz
Virtaluokka	Luokka 4 (33 dBm) 850/900-kaistoille	NA
	Luokka 4 (30 dBm) 1800/1900-kaistoille

Ympäristönsuojelu

EU:n direktiivin 2012/19/EU mukaan sahkolaite- ja elektronikkaromu, jota ei ena voida kayttaa ja EU:n direktliivin 2006/66/EY mukaan vialiset tai kaytetyt akut/paristot, on kerattava erikseen ja havitettavymparistoystavillisellā tavalla.

Tämä symbolu ruohonleikkurissa tai sen pakkauksessa ilmaisee, etta tuotetta el saa havittä kotitalousjätteen mukana. Sen sijaan se on toimitettava asianmukaisen kierratyskesukkseen, joka huolehtil sen elektronilkaosien ja akkujen kierrattamisesti.

Akut ovat ruohonleikkurin alla alustan sisallä. Katso akun irrottaminen kohdasta Akun valhtaminen sivulta 22.

Varmistamalla, etta tāmā tuote hāvitetān oikein, autat estāmān ymparistolle ja ihmisille mahdollisesti aiheutuvia Haitallisia jalkiseurauksia, joita saattaa syntyä,Jos tāmā tuote hāvitetān vaärällā tavalla.

Tarkempia tietoja tämän tuotteen kierräkyksestaa saat ottamalla yhteyden paikallsin viranomaisin, paikkakuntasi jätehuoltopalveluun tai likkeeseen, josta ostit tämän tuotteen.

F1

Kun kaytetyt tuotteet ja pakkaumsateriaalit viedaan erillseen keraykseen,materiaalit voidaan kierrattaa ja uusiokaytttaa. Kierratetyten materiaalien uusiokayttto estaa ympariston saastumista ja vahentaa raakaaineiden tarvetta.

Havita akut niiden käytöän paàttyessä ottamalla ymparistö huomioon. Akku sisältaa materiaialia, joka on vaarallista käytäjälle ja ymparistöle. Se on ir-rotettava ja havitettäv érikseen laitokssessa, joka ottaa vastaan litiumioniakkuja.

Takuuehdot

GLOBGRO AB, Globe Group Europe myontä tuotteen toiminnalle kahden vuoden takuun (ostopävämärastukien). Takuu kattaa vakavat materiaaliviat ja valmistusvirheet. Valhdamme tai korjaamme tuotteen takuuaikana veloituksetta, jos seuraavat ehdot täyttyvat:

• Ruohonleikkuria ja latausasemaa saa käyttaa alnoastaan tassä käyttooppaassa annettujen ohjeiden mukaisesti.
  Kaytajat ja valtuuttamattom kalmannet osapuote iivat saa yrittta korjata tuotetta.

Esimerkkejä vioista, jotka elvat kuulu takuun piirlin:

Salamaniskun aiheuttamat vauriot.
Virheellisestä akun sailytksestä ja käsittelystä johtuvat viat.
Vauriot, jotka ovat aiheutuneet sellaisen akun kaytosta, joka ei ole alkuperainen.
Vauriot, jotka ovat aiheutuneet muiden kuin alkuperäisten varaosien ja lisavarusteiden, kuten terien ja asennusmaterialiaalien, kaytostä.
Rajalangan vauriot.

Terat lasketaan kuluviki si osiki, eivatkne kuulu takuun piirin.

Jos ruohonleikkuriin tulee toimintahairio, ota yhteys jalleenmyyjän lisaohjeiden saamiseksi. Ota valmiksi esille ostokuitti ja sarjanumero palvelun nopeuttamiseksi.

CE-vaatimustemmukaisuysvakuutus

(Voimassa vain eurooppalaisissa versusioissa)

Valmistaja nimi ja osoite:

Valmistaja: GLOBGRO AB, Globe Group Europe

Osoite: Propellergatan 1, 21115 Malmö, Sweden

Sen henkilön nimi ja osoite, joka on valtuutetu kokoamaan teknisen tiedoston:

Nimi: Peter Soderstrom

Osoite: Propellergatan 1, 21115 Malmö, Sweden

Taten vakuutamme, etta tuote:

Luokka: Robotiruohonleikkuri

Mall: RM1000/ RM1500/ RM2000

Sarjanumero: Katso tuoteen typpikilpi.

Sarjanro Katso tuotteen typpikilpi.

Tayttaa seuraavien mulden direktlivien vaatimukset:

2014/30/EU

2014/53/EU

2006/42/EC

2011/65/EU & (EU) 2015/863

2014/35/EU

278/2009/EC

Seuraavia yhdenmukaissttuja eurooppalaisia standardeja (osia/artikloja) on kaytetty:

EN 60335-1, EN 50636-2-107, EN 60335-2-29, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 EN 61558-1, EN 61558-2-16, EN 62311, EN 301 511, EN 50563, EN 303 413, EN 303 447, Draft EN 301 489-1, Draft EN 301 489-52, Draft EN 301 489-19,

Taattuaaenenteho 60 dB(A)

Vaatimustenmukaisuuden arvointi on tehty: Liite V / direktiivi 2000/14/EY

Ilmoitetu mukana oleva laitos:

Nimi: Intertek Testing & Certification Ltd. (Ilmoitettu oleva laitos: 0359)

EU-typpitarkastustodistuksen numero: (NB No.) 0004854

Ted Qu Haichao

Ted qu

Laatujohtaja

Malmö, 03.03.2019
