HASZNÁLATI ÚTMUTATÓ RM1000 Cramer
A következő oldalak fontos biztonsági és működtétési utasításokat tartalmaznak.
Olvassa el es tekintse at figyelmesen a jelen kézikonyvben szereplö összesBiztonsági utasitast,figyelmzetestésovatossagra into jelet.
Az itt szerepluutasitaksok, figyelmeztetesek es ovatossagra into kijelentsek elolvasanasanak es betartasanak emulasztasa szemelyek es kisallatk sulyos serulsehez es halalahoz, valamint vagoni karokhoz gezethet.
A jen kězikómybden szerepló anyagok, muzaki adatok e abrak kizárolag utmutatoként szolgánilak, és nem kétolező erejük. A gyártó fennartja muzaki tulajdonságok, valamint az összes mūkódési jellemzö, anyag, és muzaki adat yagy abra előeztes figyimeztés nékúli mudositätanak jogat.
HU
Tartalmak
Termékbiztonség 4
A kezeloi kezikonyev elolvasasa. 4
UzemeltetesiBiztonsag 6
Termek kicsomagolasa 7
Telepétés 8
Elrendezesi terv es elokeszités. 8
A toltalomas telephtese es csatlakoztatasa 9
A kovetkezok szerint helyezele a toltbalomast: 9
A halozati tapellatas csatlakoztatasa. 10
Az akkumulator elso feltoltese 11
A hatarolohuzal telepitese 12
A verzetohuzal telepitése. 15
Kalibralas es else beinditas 17
Uzemeltetes. 18

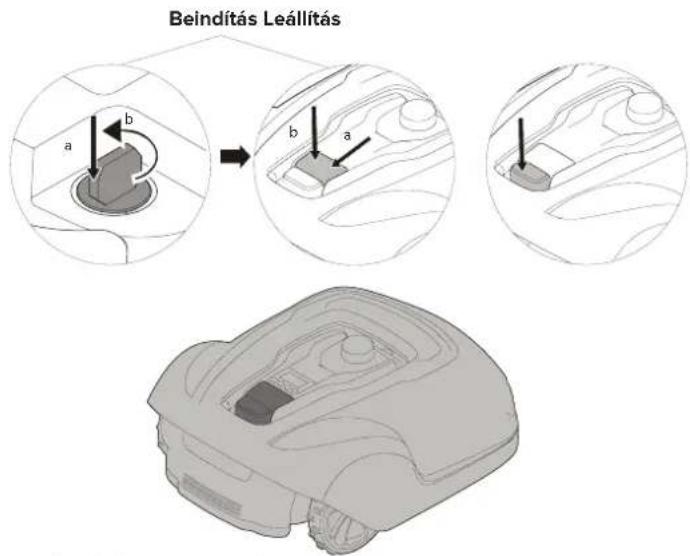

A funyiro beinditasa es leallitasa 18
A funyiro kikapcsolasa. 18

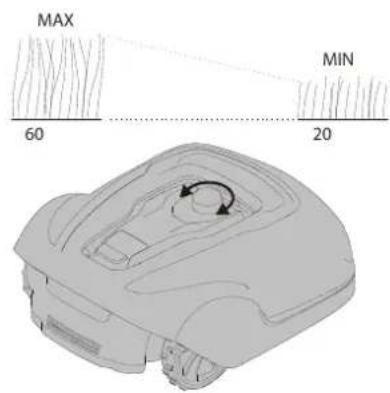

A vagasi magassag beallitasa 18

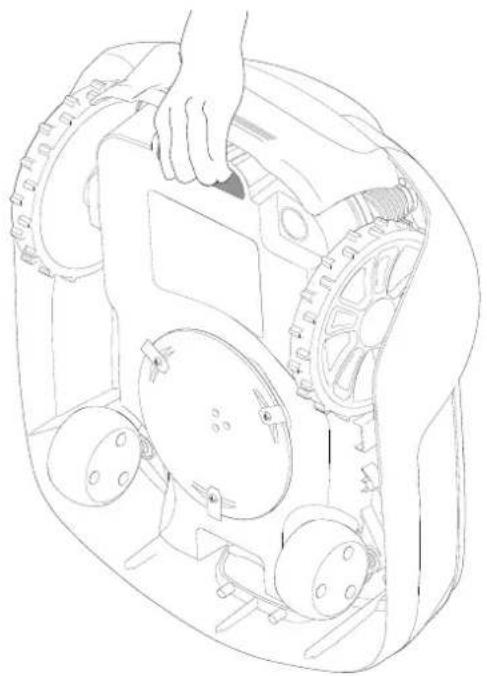

A funyiro felemelese es kézben hordasa. 19
A mobil alkalmazas parositasa funyiroval 19
Karbantartas. 20
A géptest eltávolítasa az alvázrol 20
Tisztltas. 20
A kesek csereje. 21

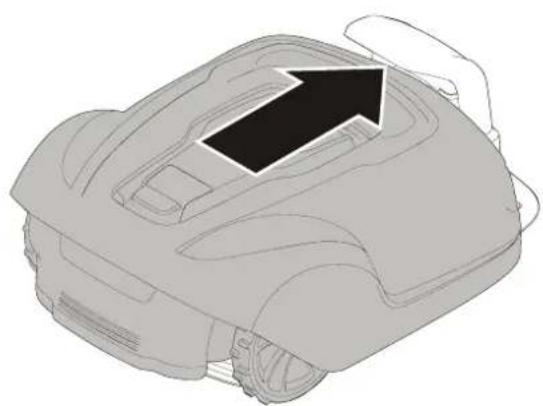

Az akkumulator karbantartasa 21

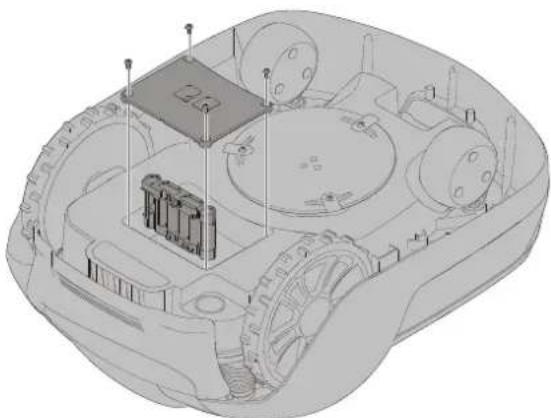

Az akkumulator csereje 22
A funyiro teli taroIasa 23
A toltalomas teli tarolasa. 23
Hibaelharitas 24
A funyiro LED kijelzoi 24
Jelenségek. 25
A hatarolohuzal es a vezetohuzal toresel 25
Muszaki adatok 26
Kornyezetvedelem 28
Jotallasi feltetelek 29
CE megfeleloségi nyilatkozat 30
A jelen kezelöi kézikönyv kiegésztéseként további informáciok elerhetők a következő weboldalon: www.cramertools.com

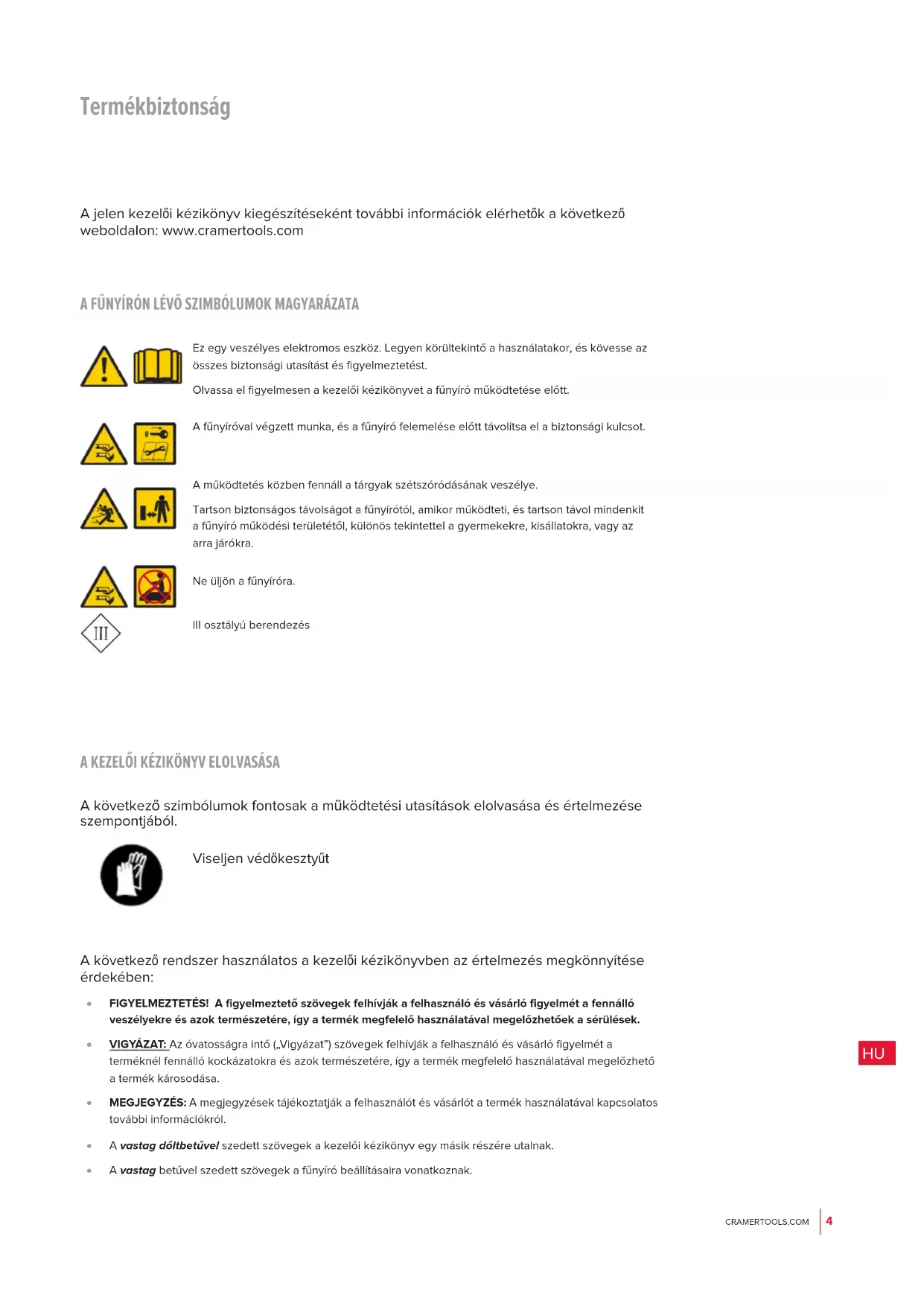

A FUNYIRON LEVO SZIMBOLUMOK MAGYARAZATA
Ez egy veszelyes elektromos eszkoz. Legyen korultekinto a hasznalatakor, es kovesse az osszesBiztonsagi utasitast es figyelmeztetest.
Olvassa el figyelmesen a kezeloi kizikonyvet a funiyiro mukodtetese elott.
A fünyiroval végzett munka, és a fünyiro felemelése elott távolitsa el biztonsági kulcsot.
A mukodtetés kozben fennall a tárgyak szétszórdásanak veszelye.
TartsonBiztonsagos tavolsagot a funyirotol, amikor mukodteti, es tartson tavol mindenkita funyiro mukodesi teruletolt, kulonos tekintetel a gyermekekre, kisallatokra, vagy azarra jrokra.
Neullonafunyirora.
III osztalyu berendezes
A KEZELÖI KÉZIKÖNYV ELOLVASÁS
A következő szimbólumok fontosak a mücködtétési utasítások elolvasása és ertelmezese szempontjából.
Viseljen védokesztyut
A következő rendszer használatos a kezelői kézikönyvben az értelmezés megkönnyítés érdekében:
FIGYELMEZTETÉS! A figyelmeztetö szövegek felhivják a felhasznaló és vásárló figyelmét a fennálo veszélyekre és azok természetére, igy a termék megfelelo hasznalatával megelözhetők a sérülsek.
VIGYAZAT: Az ovatossagra into, "Vigyazat" szovegk felihjak a felhasznaló es vásarlo figyelmét a terméknél fennálo kockázatokra és azok természetére, igy a termek megfelelo hasznalatalval megelózhető a termek károsodása.
MEGJEGYZES: A megegyzesek tajekoztatjak a felhasznalot es vasarlot a termek hasznalatal val kapcsolatos tovabbi informaciokról.
A vastag doltbetvel szedett szovegek a kezeloi kézikonyv egy masik résére utalnak.
A vastag betuvel szedett szovegek a funyiro beallitasaira vonatkoznak.
FONTOS
HASNZALAT ELOTT FIGYELMESEN OLVASSA EL! ORIZZE MEG A KESOBBI TAJEKOZODAS CELJABOL!
Gyakorlas
FIGYELMEZTETÉS! Automata fūnyiro! Maradjon távol a géptô! Ügyeljen a gyerekekre!
Figyelmesen olvassa el az utasitasokat. Ismerkedjen meg a gep szabalyozasaval es helyes hasznalatalval.
Soha ne engedelyezezagep hasznalatg yermeknek vagy oyan szemelyeknek, akim nem ismerik ezeket az utasitasokat. A helyi rendelkezesek korlatozasokat tartalmazhatnak a szerszam mukodtetjenek eletkorara vonatkozoan.
- A szerszám kezelőfelelós azokért a balesetekért vagy veszelyekért, amelyek más embereket érintenek vagy masok vagyontárgyait erintik.
Elokeszites
Ellenorizze a hataroló es gezetó kábelek leirtaknak megfelelo telepitését.
- Rendszeresen vizsgalja meg a teruletet, ahol a gépet hasznalni fogja és távolitson el minded követ, botot, gezeteket, csontot és denen más idegen tárgyat.
Rendszeresen ellenorizze szemrevetelezessel, hagy a kések, késrögztó csavarok és vágorész nem kopott vagy sérült-e. Blokkokban cserélje ki a kopott pengéket és csavarokat az egyensúly fenntartasa érdekében.
Általános
- Sohase muködtesse a gépet hibás védóburkolatokkal vagy biztonsági egységek nélkül, pédául ha azegység nincs a helyén.
- Ne tegy kezét vagy labfejét aforgó alkatrészek alá.
Bekapcsolt allapotban soha ne emelje fel vagy vigye a keszuleket.
Tavolitsa el (vagy Mukodtese) a letilto eszkozt a gepröl
mielott megszuntetne egy eltmodest;
mielott ellenorzi, tiszitjva vagy barmilyen munkat vgez a keszuleken. - Ne hagyja felügyelet nélkül mülködn i gépet, ha tudja, hogy kisallatok, gyermekek, vagy mas szemelyek, vannak a kölben.
Karbantartás tírolás
- Az összes csavar, alátét és hasonló rész legyen jol meghúzva, hogy a gép biztonságos munkaallapotban legyen.
Biztonsagi okokbol cserelje ki az elkopott vagy megserult alkatreszeket.
Gondoskodjon rola, hogyCsak a megfello tipusu csere vagoeszkozket hasznaljak.
Gondoskodjon rola, hogy a az akkumulatorokat a gyaró javaslatanak megfelelo toltovel toltsek. A helytelen hasznalat aramutehez, tulmelegedeshez, vagy az akkumulatorból szarmazó korroziv folyadek szivargasahoz gezethet.
Ha elektrlit-szivargas lép fel, akkor öblitse vizzel/semlegesitószerrel, és szembe stb. kerüles eseten kérjen orvosi segitésget.
A gép szervizelését a gyártó utasításal alapján kell élvégezni.
UZEMELTETESIBZTONSAG
A kezelö kézikönyv minded alapvető információ tartalmaz a fünyíró biztonságos muködeséról és karbantartásáról.
Olvassa el figyelmesen a jelen kezeloi kézikonyv összesBiztonsagi elorásat a fyniro muködtetese elott. Örizzeme gzt a kezeloi kézikonyvet, hogy késöbb is elodutj venni. Kövesse a gyartó telepitétessel, muködtetessel, karbantartással és javitással kapcsolatos utasításait.
Ez a fyniro nyitott es egylenetes teruletek fynirasaralett kialakita. Kizarolag a gyarto altal javasolt felszerelseket hasznalja. Minden ezektol eter tipus helytelen.
Ez a fünyiro megfelel a CEBiztonsagi normainak és az elektromagneses kompatilitársa, gépekre, és a kifeszültsegre vonatkozo irányelveknek.
Ezt a fünyírót nem hasznalhatják olyan személyek (gyermekeket is beleertve), akik csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy nem rendelkeznek kello belatáss el tudással, kiveve azt az esetet, ha az emlitét személyek a biztonságukér felelos személy felügyelete alatt allnak, vagy ilyen személytol kaptak utasístá a berendezés hasznalatára vonatkožoan.
A gyermekeket szemmel kel tartani, hogy ne jatsszanak a keszülékkel.
A fūnyiro mūkōdtétését, javītāsāt csak olyan személy vēgezheti, áki teljes egesében ismeri annak specialis tulajdonsāgait és aBiztonsági szabályozásait.
Inditsa el a funyirot az utasitask zerint. Amikor aBiztonsagi kulcs Engedelyezes pozicioban van, tarta kezet es labfejot a forgo kesektol tavol.
Soha ne tegy kezét vagy labfejét a fyníró alá.
Ne valtozattsson a funyiro eredeti kialakitasan. Minden valtoztatas ervenyteleniti a garanciat.
A STOP gombbal kapcsolja ki a fünyirot, az emberek, különösen a gyerekek, vagy kisallatk vannak a területen. Javasoljuk, hogy akkorra programozza be a fünyiro hasznalatat, amikor a területen nem tartózkodnak emberek vagy kisallatk.
Tavolitsa el a targyakat, peldal agakat, jatekokat, koveket, es szerszamokat a mukodesi teruletrrol. Elofdulhat, hogy a funyiro targyakkal talalkozik a mukodesi teruleten, ilyenkor szukseg lehet a targy eltavolitasara, mielott a funyiro folytatni tudna a munkat.
Soha ne emelje fel vagy vigye uyg, hogy benne van aBiztonsagi kulcs.
Mindig kapcsolja ki a fynirot a STOP gombbal, amikor nem hasznalja azt. A fyniro csak akkor tud elindulni, ha aBiztansagi kulcsot berakja, es megnyomja a START gombot.
A beepitett riasztó nagyon hangos. Legyen ovatos, kulönosen, ha a fynyirót zart terben kezeli.
Ne hasznalja a funyirot hibas kesselezzel vagy geptesttel.
Ne engedélyeze z a fünyiro hasznalat oylan személyeknek, akik nem ismerik a fünyiro muködesét és viselkedését.
Ne tegyen semmit a fyniro vagy a toltoallomas tejetere.
Mindig viseljen védokesztyut, ha a fünyiro keseivel dolgozik.

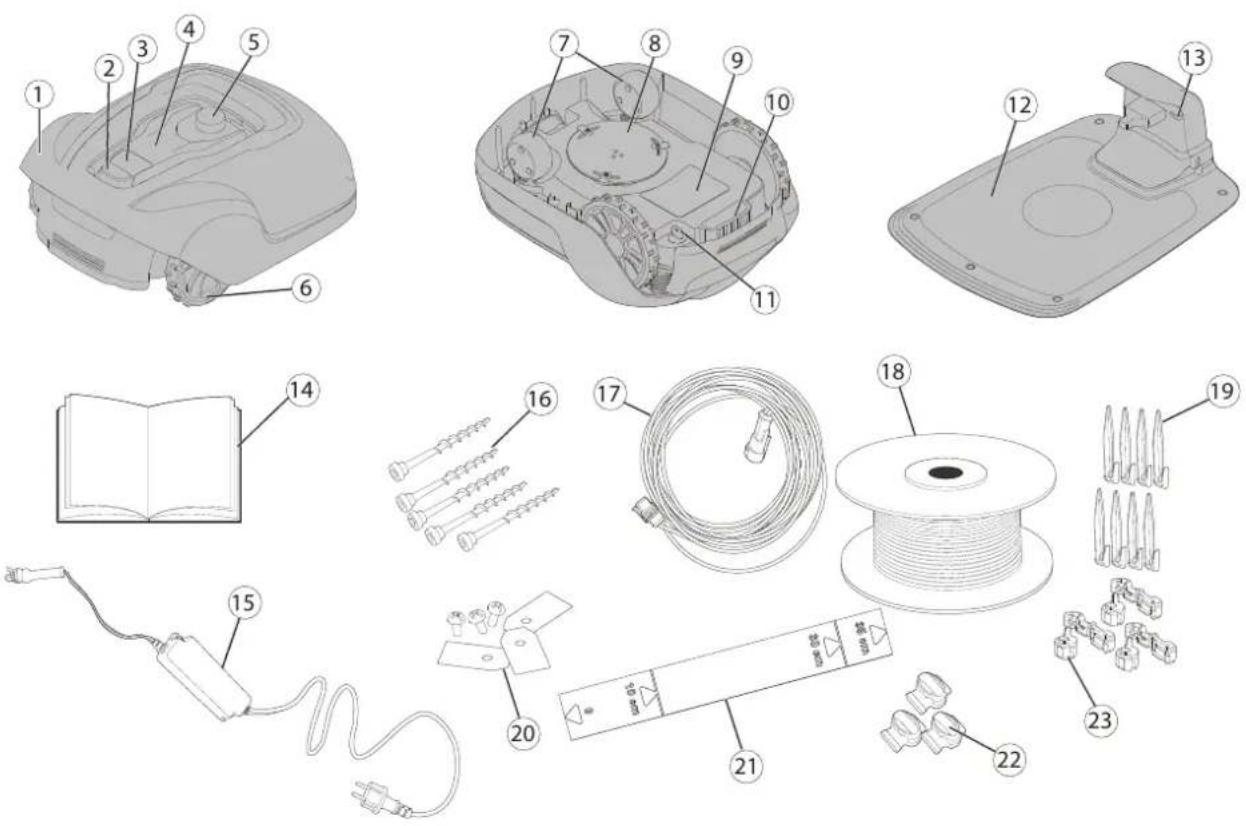

Termék kicsomagolása
1 Eltavolithato boritas
2 Lealitas gomb
3 Start gomb
4 LED kijelzok
5 A vagasmagassag beallitasa
6 Hatsó kerekek
7 Elso kerekek
8 Keszlemez
9 Akkumulator fedel
10 Hordozó ful
11 Bitzonsagi kulcs
12 TolfaIomas
13 LED feny a mukodes ellorzesehez
14 Kezelöi kezikönyv és gyors utmutató
15 Tapellatas
16 Csavarok a tolloallomas rogzitesehez (5 db)
17 Kifeszültsegú kabel
18 Hurokvezetek a hatarolohuzalhoz es a vezetohuzalhoz
19 Huzal covek
20 Extra kések és csavarok (3 db)
21 Vonalzó (kitörhető karton tető)
22 Huzaltoldo vezetohuzal osszekot
23 Hurokvezetek összeköto
- A tapellatas megjelenese a piactó fuggöen eltero lehet.
Csomagolja ki a funyirót és a telepitéshez szükséges anyagokat. Bizonyosodjon meg rola, hogy az 1. abrán lathato összes alkatrész a csomagban van, és sertetlen. Vegye fel a kapcsolatot a viszonteladóval, ha barmely elem hianyzik, vagy sértül.
Tarta a Gys utmutatot biztos helyen, mert ez tartalmazza a funyiro párosításához szükséges egyedi kódkat.
Olvassa el a teljes részt, mielott elkezdi a telepitést. A telepités befolyásolja a fünyiro képességeit. Gondosan tervezze meg a telepitést.
A telepités f fo feladataai a kovetkezok:
Elrendezesi terv es elokeszites
A toltóallomás telepítés es csatlakoztatasa
A halózati tapellatas csatlakoztatasa
Az akkumulator elso feltoltese
A hatarolohuzal telepitese
A verzetohuzal telepitese
Kalibralias es elso beinditas
ELRENDEZÉSITERRVÉSELOKESZITÉS
Gondoskodjon a kovetkezō feltetelek meglétérō l fūnyíro leendō mukódési teruletén:
A fú 10 cm-nél róvidebb.
Nincs ko, laza fadarab, huzal, feszultseg alatt levh halozati kabel, es egyeb idegen targy a teruleten.
A mukódi terulet egenenletes, nincsenek 35% -osnal nagyobb arkok, barádzák, és felázott emelkedők. A követkež eszközok szükségesek a telepitéshez, de nem képezik a csomag résztét:
Kalapacs/gumikalapacs a covek foldbe uteshez
Kombinalt fogo a hatarolohuzal elvagasaHO.
Vizpumpafogócsatlakozokosszenyomásahoz
6 mm-es imbuszkulcs a toltaillomas talajhoz rogzitesehez
Telepités
A TOLTOALLOMÁS TELEPÉTESE ES CSATLAKOZTATÁSA

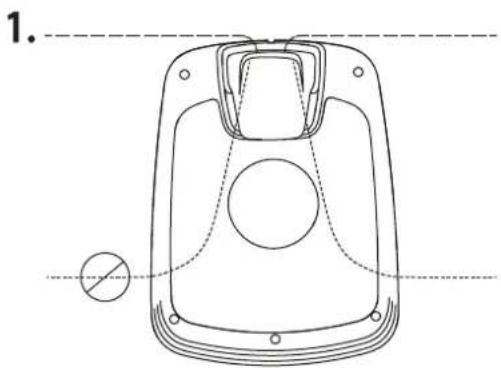

A kovetkezok szerint helyeze el a toltalomast:
Napfenytöl vedett egyenletes talaju részen (A toltalomás eleje legfeljebb 5 cm-rel lehet foljebb vagy lejibee a hatuljánal.)
Fali aljzat kozelében (A kisfeszültsegú kabel 10 m hosszú.)
Legalabb 3 m ter elotte es 1 minegyik oldalan (Ne helyeze zart terbe a mukodési teruleten.
A teljes toltoallomasnak a mukodesi teruleten belul kell lennie, az abran lathato modon.
Telepités
A HALOZATI TAPELLATAS CSATLAKOZTATASA
A halozati tapellatast huvos, szaraz kornyezetben, kozvetlen napfenytol vedett helyen csatlakoztassa.
Ha a tapellatás külteri elektramos alzathoz kapcsolódk, akkor annak jováhyással kell rendelkeznie a külteri hasznalatra. A kisfeszültsegü kabel akkor szelheti àt a muködési területet, ha leszoritják vagy betemetik.
VIGYAZAT: Ne vágja, forrassza, vagy módosítsa a kifeszültsegú kábel. A kifeszültsegú kábel módosításával elveszik a termékgarancia.

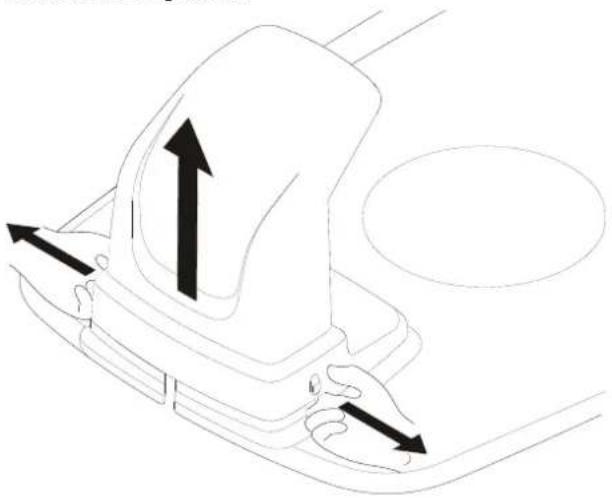

Távolitsa el a tóltállomás védōburkolatát uyg, hogy megnyomja a fuleket az alap oldalain, és felemeli a burkolatot.

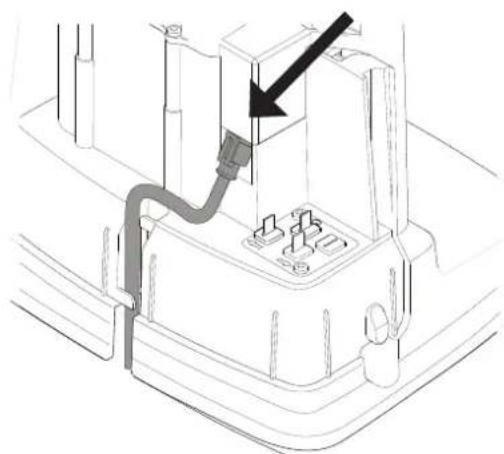

Csatlakoztassa a kisfeszultségú kábelt a tóltaallomáshoz.
Füze a kisfeszültsegü kábelt a fulek möge, hogy a helyén tartsa a töltoálomásnal.
Csatlakoztassa a halózati tapellatas tapkabelét egy 100-240 V fali aljzathoz.
Telepités
AZ AKKUMULATOR ELS FELTOLTESE

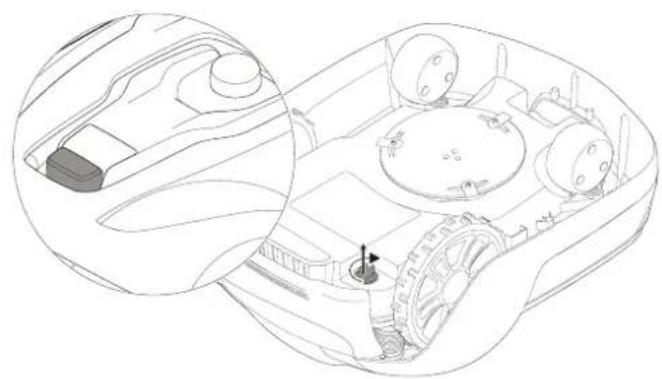

Illesse aBiztonsagi kulcsot a fyniro aljaba, majd forditsa Engedelyezes pozicioba.
Helyezze a fünyiro t a toltalomásba, amig lefekteti a hatarolohuzalt és avezetohuzalt.
A funyiro nem hasznalhato a telepités befejezese elott.
A HATÁROLÓHUZAL TELEPÍTESE
A határolóhuzal telepitésekor számos helyzet figyelembre kell venni az alábbi tablázatban leirtak szerint.
- tablazat Az etleresek es akadalyok kezelse a mukdési teruleten
| ELTÉRÉSK A MÜKÖDÉSI TERÜLETN BELül HATÁROLÓHUZAL TERVEZÉS | |
| A pázsittal egy szintben lévő rögzített akadályok, amelyen a fünyiró át tud haladni (kövezett ösvények stb.) | Fektesse a határolóhuzalt az ösvény kövei alá, vagy a kövek illesztéséHz. Soha ne vezesse át a fünyiró t kavicson,apréték, vagy ezekhez hasonló anyagokon,mível ezek károsithatják a késeket. |
| ± 1 cm magas rögzített akadályok Fektesse a határolóhuzalt 10 cm-re az akadálytól. | |
| 1-5 cm magas rögzített akadályok (kisebb árkok, virágágyások, vagy alançony szegélykövek) | Fekttesse a határolóhuzalt 30 cm-re az akadálytól. |
| 5 cm-es, vagy annál magasabb akadályok (keritétek, falak) Fektesse a határolóhuzalt 35 cm-re az akadálytól. | |
| A 15 cm-esnél magasabb rögzített akadályok, amelyek képesek Ellenánlí az összedontésnek (fák vagy bokrok) | Nem szükséges semmiféle intézkedés, a fünyiró megfordul, ha lyen akadállyal talákozik. |
| A kissé lejtön akadályok, pl. kövek, vagy megemelkedett gyökerü nagyobb fák | Fekttesse a határolóhuzalt 30 cm-re az akadálytól, vagy távolītsa el az akadályt. |
| Rögzített akadályok, amelyek nem képesek Ellenánlí az összedontésnek | Fekttesse a határolóhuzalt a földtól 30 cm-re, az akadály köré, majd fordítsa vissza ugyanazon az uton. |
| A 1,5 m-nél keskenyebb hosszú, keskeny sávok és területek | Telepitse a vezetöhuzalt. |
| Lejtők, utak, szakadékok, vagy viz határvonalai. | Egészítse ki a határolóhuzalt egy legalább 15 cm magas fizikai korláttal is. |
| Legfeljebb 35%-os lejtő a működési területen belül | Nincs szükség intézkedésre, a fünyiró képes 35%-os lejtön dolgozni, ha a lejtő nem a működési terület határán van. |
| 15%-osnál kisebb lejtő a működési terület szélén | Normál módon fektesse le a határolóhuzalt. |
| 15%-osnál nagyobb lejtő a működési terület szélén | Ne fektesse le a határolóhuzalt, hacsak nincs egy rögzített akadály (kerités vagy fal), amelyk megakadályozná, hogy a fünyiró elhagyja a működési területet. Ha a működési terület külso szélének egy része nagyobb 15%-osnál, akkor fektesse a határolóhuzalt 20 cm-re a sik talajra, mielott elkezdené az emelkedőt. |
MEGJEGYZÉS: A lejto dólessszöget száralékos egységekben adjuk meg (%) A lejto mint száralékos egységet az egy centire juto emkeldeésikulönbség szerint meterenkent adjuk meg. Ha pédául az emelkedési kūlonsbseg 10 cm, akkor a lejto dólesszöge 10%.
Telepités
Atmenetileg rogzitse a hurokvezetek vegét egy covekhez vagy egy masik targyhoz a toltalomasnal.
Fektesse a hurokvezeteket az oramutato jarasaval ellentetes iranyban egyedul a mukodesi terulet tervezett hatara kore - figyembe veve az 1. tablazatban leirt szabalyokat - amig vissza nem er a toltalomashoz.
Ha a gezetohuzalt telepi, hozzon létre egy kb. 20 cm-es fuzolyukat a maradek hatarolohuzalból azon a ponton, ahová a gezetohuzalt késöbb csatlakoztatni fogja.
További informaciórt lásd a Vezetohuzal telepitése címu részt a 15. Oldalon.
Ha a hatarolohuzal trol rovid, akor hasznalja a mellekelt huzaltoldo vezetohuzal osszekotoket a tovabbi hatarolohuzal osszekotesehz a kovetkez o modon:
1 Illessze a hatarolohuzal mindket veget a huzaltoldo vezetohuzal osszekotbe. Ellenorizze, hogy a huzalok teljesen a huzaltoldo vezetohuzal osszekotoben vannak-e ugy, hogy a vegek lathatoak a huzaltoldo osszekoton keresztul.
2 Szoritsa le teljesen a huzaltoldo gezetohuzal osszekotetejején levogombot egy vizpumpafogoval, amig kattano hangot hall.
Fektesse le a hurokvezetek tekercset a toltaillomasra.
Menjen vissza, a mukodesi terulet hatara krol, es rozgitse a hatarolohuzalt a covekekkel, vagy uyg, hogy a foldbe assa. Javasoljuk a covek hasznalatat, mert igy lehtoseg van a beallitasra a mukodes elso nehany hetben.
Ha covekekkel roziti a hatarolohuzalt:
Egy altalanos funyiroval vagy fukaszaval vagja egeszen rovidre a fuvet azon a teruleten, ahol a huzalt le kivanja fektetni.
Fektesse a hatarolhuzalt a foldre, es rogzitse egymashoz szorosan elhelyezett covekekkel.
- Tolja vagy kalapálja be a cövekeket a foldbe.
Ne tolja be annyira a coveket a foldbe, hogy megfesztse a hatarolohuzalt.
Ha betemeti a hatarolohuzalt:
Temesse a hatarolohuzalt 1-20 cm-re a foldbe.
Ha teljesen lefektette es rögfütette a határolohuzalt, akkor szerelje fel a végékre a hurokvezetek összeköket a kovetkezópoonsdon:

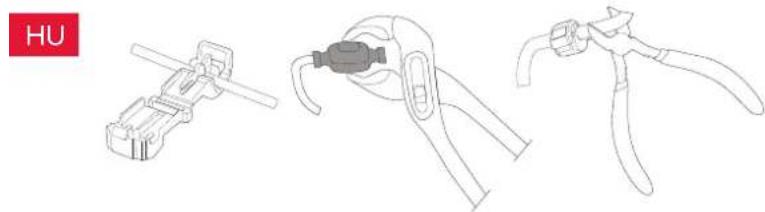

1 Nyissa ki a hurokvezetek összeköt, es helyezte a huzalt a hurokvezetek összekö t melyedésébe.
2 Egy vizpumpafogóval nyomja össze a hurokvezetek összekötö, amig kattanó hangot hall.
Minden összeköföllt vágjon le 1-2 cm-es maradékot.
Telepités

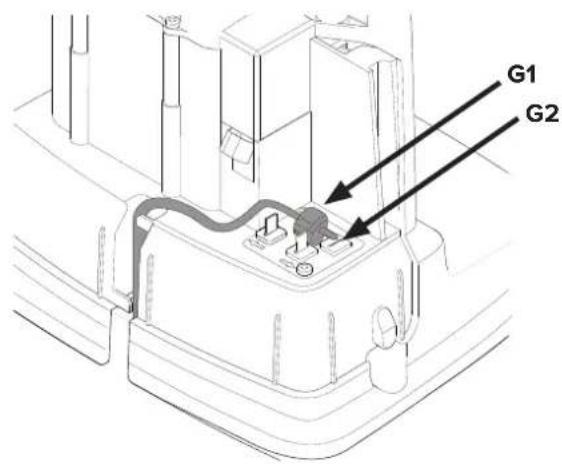

Csatlakoztassa a hatarolohuzalt a toltoallomashoz a kovetkezok szerint:
1 Távolítsa el a vedoburkolatot a toltóallomásrol és füze a huzalt a toltóallomás hatulján levő csatorna fuleimöge.
2 Nyomja az összeköt à toltállomás fém túskejéré (balra és jobbra mutató nyilakkal jelzett).
MEGJEGYZÉS: Gondoskodjon róla, hogy a határolóhuzal a töltoaliomás jobb oldalan a jobbra mutató nyilhoz csatlakozik, majd ugyanígy jarjon el a bal oldalon.
Telepités
A VEZETOHUZAL TELEPITESE
A funyiro az optionally gezetohuzalt hasznalja, hogy visszatalajon a toltballomashoz, de a mukodesi terulet nehezen elerhetro reszeinek megtalalasahoz is. Peldaul, ha a gezetohuzalt a toltbailomas es a mukodesi terulet tavoli resze kozé, vagy egy keskeny savon belul fektetik le.
A keskeny (3 m-nél kisebb) savokhoz, vagy a keresési idō leroviditéséhez javasoljuk a gezetohuzal hasznalatat.
Tervezze meg a gezetohuzal elhelyezesét, mielott a hatarolohuzalt lefektetne.
Uglyanazt a kabeltekercset használá a határolóhuzalhoz és a gezetohuzalhoz.
A hatarolohuzhaloz hasonloan a vezetohuzalt is covekkel rogziteni kell at talajho, vagy be kell temeti.
Ha felazott emelkedore telepi t a vezetohuzalt, akkor a lejtoke megfelelo szogben fektesse a talajra, hogy a funyiro egyszeribben tudja kovetni a vezetohuzalt a lejton.
Ne fektesse a vezetohuzalt éles szögben, mert ugy a fyníro nehezen tudja kovetni.
Ne fektesse a gezetohuzalt 30 cm-nel kozelebba hatarolohuzalhoz.
Ne fektesse a gezetohuzalt a hatarolohuzalon keresztul.
Futtassa vegig a gezetohuzalt egyenesen a toltolemez alatt, majd legalabb 2 m hosszan a lemez elso szelotol kifelee.
Hagyjon annyi helyet, amennyit lehet a gezetahuzal bal oldalan (a toltalomassal szemben allva).
Futtassa a gezetohuzalt a hatarolohuzalon lev hurokhoz, ahol a gezetohuzalt csatlakoztatjak.
Vágja el határolóhuzalt egy kombinált fogóval.
Telepités
Illesse a hatarolohuzal mindkét végét és a vezetohuzal végét a huzaltoldó vezetohuzal összekötbé. Ellenörizze, hogy a huzalok teljesen a huzaltoldó vezetohuzal összekötbén vannak-e Ügy, hogy a végek lathatóak a huzaltoldó összekötn keresztül.
Szoritsa le teljesen a huzaltoldo verzetohuzal összekö tetején levogombot egy vizpumpafogóval, amig kattanó hangot hall.
Rögzütse a huzaltoldó, és a határoló-és gezetőhuzalokat covekekkel, vagy úgy, hogy betemeti öket.
Csatlakoztassa a gezehuzalt a toltballomashoz a kovetkezok szerint:
1 Tavolitsa el a vedburkolatot a toltalomasrol es fuzze a gezetohuzalt a polusokhoz gezeto csatorna fulei moge.
2 Csatlakoztassa a vezetohuzalt a toltallomas Gjelzéskontakt tskejhez.
Második gezetó kabel telepitése
1 Ha egynél tobb keskeny atjaroval vagy bonyolult kerttel rendelkezik, felszerelhet egy masodik gezeto kabelt is. Ehhez kovesse a vezeto kabel felszerelesenek lepeseit, kiveve, ha azt a G2 jelu tolttoallomas erintkezioivel csatlakoztatja.
Telepités

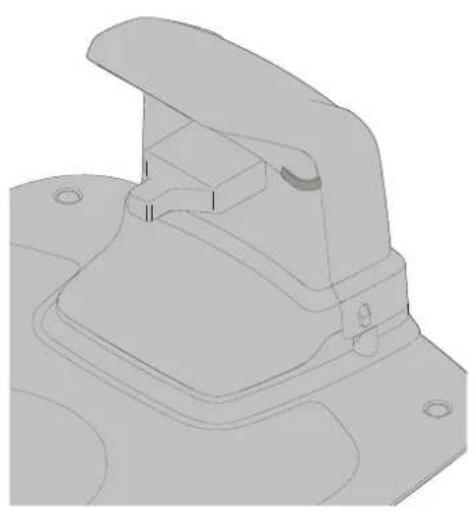

KALIBRÁLÁS ES ELSO BEINDITÁS
Rogztse a toltalomass a talajhoz az ot mellekelt rogzitocsavarral, egy 6 mm-es imbuszkulcs segitsgevel.
MEGJEGYZES: Ne furjon uyukakat a toltalomas alaplemezebe. Csak a mar meglevo furatokat hasznalja az alaplemez talajhoz rogzitesehez.
MEGJEGYZES: Ne lepjen a toltalomás alaplemézere, és ne sétáljon rajta.
Ellenörzte a to təllomás LED kijelzöjét:
A LED kijelzó folyamatosan zölden vilagit, ha a tepellatas kimeneti feszültsege elerheto, és a határolóhuzal nincs megszakítva.
A LED kijelzö nem világít, ha a pápellatas kimeneti feszültsege nem elérhető.
Ha a LED kijelzö nem vilagit allandoan vagy zold fennyel, akkor olvassa el a Tóttóallomás LED kijelzöje címu részt a 24. oldalon.
A mobil alkalmazás párositása a fünyiroval címu részben, a 19. Oldalon leírtak szerint párositása a fünyirót a mobil alkalmazással.
A FUNYIRO BEINDITASA ES LEALLITASA
A FUNYIRO KIKAPCSOLASA
A VAGASMAGASSAG BEALLITASA
A funyiro beinditasahoz:
1 Helyezze be aBiztansagi kulcsot, es forditsa el az oramutato jarasaval ellentetes iranyban az ^ pozióba.
2 Csuszattasa hata a START gomb reteszt.
3 Nyomja le a START gombot.
A funyiro leallitasahoz:
Nyomja meg a funyiro STOP gombjat.
Nyomja meg a fyniro STOP gombjat, es vegye ki aBiztansagi kulcsot.
FIGYELMEZTETÉS! Mindig vegye ki aBiztonsagi kulcsot, ha karbantartast végez, vagy ha mozgatnia kell a fynyirót.
A funyirés also néhany heteben allitsa a vagasmagassagot 60 mmre, hogy elkerulje a hatarolohuzal es a vizetohuzal elvagasat. Minden heten allitsa egy szinttel lejebb a beallitastamig eleri a kivant vagasi magassagot.
Forditsa a vagasmagassag beallitogombot a kivant beallitasig. A beallitast a geptesten levjelzés es a gombon levnyil egymashoz Igazitasyal lehet kivalasztani.
Fordtsa az oramutato jarasaval megegyez iranyban a vagasmagassag noveleshez.
Forditsa az oramutato jarasaval ellentetes iranyban a vagasmagassag csokkentesehez.
A funyiro vagasmagassaga 20 mm es 60 mm kozott allithato.
Uzemeltetes
A FUNYIRO FELEMELESE ES KEZBN HORDASA
A felemelés elott nyomja meg a STOP gombat, és távolitsa el a biztonsági kulcsot.
Mindig a hordozó fulnel fogva emelje fel a fyniyrot.
A MOBIL ALKALMAZÁS PAROSITÁSA A FUNNYIROVAL
Tölse le a Cramer GreenGuide-ot az App Store/Google Play-böl, és kõvesse a képernyón megjelenő utasításokat a fünyíró párosításával kapcsolatban. Tartsa magánál az egyedi párosító kódot (a kézikönyv gyors utmutatójában talalhato) és a fünyirot.
HU
FIGYELMEZTETÉS! Viseljen védokesztýüt, amíkor az éles kěseket kezell vagy azokkal dolgozik.
FIGYELMEZTETÉS! Mielott magán a funyírón dolgozna, távolítsa el a biztonságl kulcsot.
FIGYELMEZTETÉS! Mielótt a tóltoallomáson vagy a tapellatáson dolgozna, húzza ki a csatlakozót az áramforrsból.
Biztonsagi okokbol rendszeresen cseriige ki az elkopott vagy sertl alkatrzeseket.
Vizsgalja meg, hogy a kések szabadon mozognak-e
Az osszes csavar, alatét es hasonló rész legyen jol meghuzva, hogy a fyniro biztonsagos munkaallapotban legyen.
A kések normal mukódési ideje 2-6 hét, ha a maximalis terulet khasználtvarsaggal, illetev hosszabb ideig kisebb területeken dolgozik.
VIGYAZAT: A topa kesek a fulegctelen vagasat eredmenyezik; ezzel tobb energiat igenybe veve, es a két feltoltés kozott rovidebb mukodesi idot biztositva.
A lehetoglejobmbukodes erdekében rendszeresen tiszitsa a funyirot.
A GEPTEST ELTAVOLITASA AZ ALVAZROL
Az egylk kezevel tartsa a funyirot, es az egylk sarkanal fogva hatarozottan emelje fel a geptestet, ez vgezce el mind a negy sarokkal, amig a geptest lazan le nem ugrik az alvzrol.
Helyezze vissza a géptestet uyg, hogy az alvazhoz igazitja, majd hataroztatt lenyomja, amig egy kattano hangot hall. Ellenorizze, hogy a géptest jol van-e feltéve az alvazra.
TISZTITAS
FIGYELMEZTETÉS! A tiszitás elott nyomja meg a STOP gombat, és távolítsa el a bítzonsági kulcsot.
Szükség szerint egy puha kefével, nedves ruhával és alacsony nyomásu vizugsárral tiszítfa sa meg alaposan a fényíró külsejét. Távolitsa el a géptestet az alvázrol.
Forditsa a fünyirot az oldára, és tiszitsa meg a kések területét és a kerekeket egy erós kefével vagy kaparókésel, hogy eltávolithassa a felgyülemlett fünyesedéket.
Karbantáts
A KESEK CSEREJE
FIGYELMEZTETÉS! Nyomja meg a START gombat és távolítá el a biztonsági kulcsot, mielott a késeket eltávolitáná, és viseljen védokesztyüt. FIGYELMEZTETÉS! Csak a GLOBE késeket használjon: 333092355
VIGYAZAT:Csakeredetipotalkatreszekethasznaljon.
A harom kest es csavart egyutt, keszletben egyszerre cserelje.
Forditsa a tetejere a fyniyrot.
Lazitsa meg a csavarokat egy egyenes csavarbehajtoval vagy csillagfejucsavarhuzóval.
Távolítsa el a késeket és csavarokat.
Ujcsavarokkalcsavarozba be az uj késeket.
Ellenörizze, hogy a kések szabadon forognak-e
AZ AKKUMULATOR KARBANTARTASA
FIGYELMEZTETÉS! Ha elektròlt-szivárgás lép fel, akkor öblítse vizzel/ semlegesitósserrel, és elektròlit szembe kerüles eseten kérjen orvosi segít séget.
Csak az eredeti toltalomassal toltse az akumulatort. A helytelen hasznalat aramuteshez, tulmelegedeshez, vagy az akumulatorból szarmazo korroziv folyadek szivargasahoz gezehet.
Az akumulator karbantartesmentes, de korlatozott, a szezon hossztol es a napi munkaorasztol fuggoen 2-4 eves elettartammal rendelkezik.
HU
Karbantáts
AZ AKKUMULATOR CSERJE
FIGYELMEZTETÉS! Nyomja meg a START gombat é távolítsa el aBiztonsagi kulcsot, mielott az akkumulatorokat eltávolitana,és viseljen védokesztyut.
VIGYAZAT:Csakeredetipotalkatreszekethasznaljon.
Forditsa fejel lefelé es távolitsa el a négy Torx T20 csavart és vegye le az akumulator fedelét.
Hüzza le az akumulátor polus összekötőét.
Emelje kei egyenesen az akkumulatort.
Illessze be az uy akkumulatort az 1. nyilasba (a hatso nyilas).
Csatlakoztassa az akkumulator polus összekötjét az üj akkumulatorhoz.
Tegye vissza az akkumulátor fedelet és illesze be a négy Torx T20 csavart.
A helyi kornyezetvédimi elorásoknak megfeleloen szabaduljon meg az elementól.
Karbantáts
A FUNYIRO TELI TAROLASA
Mindig tiszitsta meg a fynirot a teli tarolas elott.
Töltse fel teljesen az akkumulátort a teli tárolas elött. Ha az akkumulator nincs teljesen feltölte, akkor károsodhat, ésBizonyos esetakben hasznalhatatlanná valhat.
VIGYAZAT: Ha az akkumulator nincs teljesen feltoltve, akkor kurosodhat, esBizonyos esetekben hasznalhatatlanna valhat.
Vizsgalja meg a kopóalkatreszek allapotát, hogy a kések élesek-e, és hogy a kések és az elő kerekek szabadon forognak-e. Javitsa ki az esetleges hibákat.
A funyirot szaraz, fagmentes kornyezetben tarojua ugy, hogy a negy kereken alljon.
A TOLTOALLOMÁS TELI TAROLÁS
Lehetoseg szerint valassla le a hatrolohuzalt es a vezetohuzalt a toltoallomasrol, es taroja a toltalomast es atapellatast zart helyen.
Hagyja a hatarolohuzalt es a vezetohuzalt a foldon, de vedje a huzalok veget a nedvessegtul uyg, hogy egy eredeti csatlakozhoz csatlakoztatja, vagy egy zsiros tartalyba teszi 6ket.
Ha nincs lehtoseg a toltalomas zart helyen tarolasara, akkor a toltalomast a halozathoz, a hatarolohuzalho es a vezetohuzalho csatlakoztatva kell hagyni.
TEL UTÁNI TÁROLÁS
Vizsgalja meg a fyniro es a toltallomas csatlakozasat, valamint a tolttuksek esetleges korrozijat, egeset vagy szennyezettsegét. Ha a toltv vagy erintkez tukeket tiszitani kell, akkor ezt egy finomszemcsejcu csiszoloanyaggal tegey.
Ez a rész néhány olyan hibajelenseget is bemutat, amely segitséget nyujthat, ha a fünyiro nem az elvarásoknak megfeleloen mukodik.
A FUNYIRO LED KIJELZOI
| LED ALLAPOT J LENTÉS INTÉZKEDÉS | ||
| 1. Mûködés (zöld) | Villog Fūnyíró leāllitva a gép leāllitó gombjával Nyomja meg a Start gombot az inditáshoz | |
| Be Fūnyíró üzemi modban (tõltés, tõltällomásra helyezve, szünet, fūnyíró sγgy keresés) | ||
| Ki Biztonsági kulcs kikapcsolt helyzetben, a fūnyíró Hiba allapotban vagy várakozás PIN kódra | ||
| 2. Csatlakozás (kék) | Villogás Próbál csatlakozni az internet szerverhéz | |
| Be Csatlakoztatva az internet szerverhéz | ||
| Ki A fūnyíró nincs „Bekapsolva modban" | ||
| 3. Biztonság (sárga) | Villogás PIN kód jováhagyás szükséges ... a mobil alkalmazáson keresztül | |
| Ki Nincs szükség PIN-re | Müvelet nem szükséges | |
| 4. Hiba (piros) | Villogás A fūnyíró hiba miatt leāllt | Ellenörizze a hiba okát, majd inditsa Újra a fūnyíró Start gombjával. |
A TOLTOALLOMÁS LED KIJELZOI
| LED ÄLLAPOT JELENTÉS INTÉZKEDÉS | ||
| 5. Zöld Be | Határolóhuzal és törtöallomás rendben | |
| Kék Villogás Határolóhuzal megtört vagy nincs csatlakoztatva | Ellenőrìzze és javītsa határolóhuzalt. | |
| Piros Villogás | Elektromos hiba a törtöallomásnál vagy a pápellatás egységól | |
HIBAJELENSEG
Ha fūnyíró nem az elvarásainak megfeleloen mūködik, kòvesse az alábbi problemaelharítási utmutató.
| HIBAJELENSEG OK INTÉZKEDS | ||
| A fūnyíró nehezen dokkol a tōltállomáson | A tōltállomás lejtön van. | Helyezze a tōltállomást oyan felületre, ami teljesen víszintes. Lásd A tōltállomás telepitése és csatlakoztatása című részt a 9. oldalon. |
| A határolóhuzal a tōltállomáshoz képest nem megfelelöen van lefektete. | Ellenorizze, hogy a tōltállomást és a határolóhuzalt megfelelöen telepitette-e. Lásd A tōltállomás telepitése és csatlakoztatása című részt a 9. oldalon. | |
| Egyenetlen fūnyírási eredmény | A fūnyíró tül kevés ort dolgozik naponta. | Növelje a mūködési idôt. Lásd a mobil alkalmazás Ütemezés funkcióját. |
| A mūködési terület alakja manuális beāllitásokat kiván a fūnyírónal, hogy megtalálja az utat az összes távoli területre. | Állitsa be a gyep lefedettségét, hogy a fūnyíró t eyg vagy tòbb távoli területre irányítva. Lásd a mobil alkalmazás Beāllitások funkcióját. | |
| A mūködési terület alakja manuális beāllitásokat kiván a fūnyírónal, hogy megtalálja az utat az összes távoli területre. | Próbalja krolátozni a mūködési területet, vagy novelni a mūködési idôt. Lásd a mobil alkalmazás Ütemezés funkcióját. | |
| A kések tompák. Cserélje ki az összes kest és csavart, hogy a forgó alkatrészek egyensülyban legyenek. Lásd a Kěsek cseréje című részt a 21. oldalon. | ||
| Fū gyūlik a késlemezre, vagy a motortengely köré. | Ellenorizze, hogy a késlemez egyszerüen forog-e. Ha nem, akkor távolítsa el a füvet és az idegen tárgyakat. Lásd a Karbantartás című részt a 20. oldalon. | |
| A fūnyíró a szokásosnál rövidebb ideig vágia füvet két feltöltés között | Fū vagy egyeb idegen tárgy zárja el a késlemezt. | Távolítsa el a füvet és az idegen tárgyakat. Lásd a Karbantartás című részt a 20. oldalon. |
| Az akkumulátor elhasználdott. Cserélje ki az akkumuláort. Lásd az Akkumulátor cseréje című részt a 22. oldalon. | ||
| A fūnyírási és tōltési idő rövidebb a szokásosnál | Az akkumulátor elhasználdott Cserélje ki az akkumuláort. Lásd az Akkumulátor cseréje című részt a 22. oldalon. | |
A HATÁROLÓHUZAL ÉS A VEZETÓHUZAL TÖRSEİ
A hatarolohuzalon es (ha telepitette) a gezetohuzalon levo toresek altalaban egy veletlen fizikai serulés eredmeneyi.
Vizsgaljagazegszhatarolohuzaltatoltalomastolsvissza.
Vizsgalja meg a gezetohuzalt (ha telepitette) a toltoallomastol a hatarolohuzalba futo huzaltoldog.
Vizsgalja meg, hovy mindegyik cstlkaozot megfeleloen meghuztak-e a cstlakozasok kialakitasahoz.
| OPTIMOW 10 OPTIMOW 15 OPT | MOW 20 | ||
| Méretek: | |||
| Magasság 26 cm 26 cm 26 cm | |||
| Hossz 62 cm 62 cm 62 cm | |||
| Szelesség 50 cm 50 cm 50 cm | |||
| Súly 11 kg 11 kg 11 kg | |||
| Elektromos rendszer: | |||
| Akkumulator, specialis litium-ion akkumulator | 24 V / 2,0 Ah, Alkatrész száma: 211022355 | 24 V / 2.0 Ah, Alkatrész száma: 211022355 | 24 V / 2.0 Ah, Alkatrész száma: 211022355 |
| Tápellátás 100-240 V/32 V DC 100-240 | V/32 V DC 100-240 V/32 V DC | ||
| Klífeszült ségū kábel hossza 10 m 10 m 10 m | |||
| Átlagos energia°Fogasytsés maximális khasználtság mellett | 8 kWh/hónap egy 1,000 m²-es területen | 10 kWh/hónap egy 1 500 m²-es területen | 12 kWh/hónap egy 2,000 m²-es területen |
| Tóltóram 1.3 A DC | 1.3 A DC | 2.4 A DC | |
| Átlagos tõltési idö | 140 minutes | 70 minutes | 40 minutes |
| Átlagos fünyírási idö | 70 minutes | 70 minutes | 70 minutes |
| Zajkibocsatás: (*) | |||
| Mérty hangteljesitmény zajszint **) | 58 dB (A) | 58 dB (A) 58 dB (A) | |
| Garantált hangteljesitmény zajszint | 60 dB (A) | 60 dB (A) | 60 dB (A) |
| Hangnyomás zajszint ***) | 47 dB (A) | 47 dB (A) | 47 dB (A) |
| Fünyírás: | |||
| Vágorrendszer | Három forgo vágokés | Három forgo vágokés | Három forgo vágokés |
| Átlagos áramfogyasztás fünyírás alatt | 25 W ± 20% | 25 W ± 20% | 25 W ± 20% |
| Vagasmagasság | 2-6 cm 2-6 cm | 2-6 cm | |
| Vagasszélesség | 22 cm 22 cm 22 cm | ||
| Legkeskenyebb lehetséges sáv | 60 cm 60 cm 60 cm | ||
| A vágasi terület maximális szöge | 35% | 35% 35% | |
| A határolóhuzal maximális szöge | 15% | 15% | 15% |
| A határolóhuzal maximális hossza | 800 m | 800 m | 800 m |
| Maximális működési terhelhetőség | 1,000 m² | 1,500 m² | 2,000 m² |
| Javasolt területi kapacitás | 0 - 700 m² | 500 - 1,200 m² | 1000 - 1,700 m² |
| IP besorolás: | |||
| Fünyió | IPX5 IPX5 | IPX5 | |
| Tóltállomás | IPX2 IPX2 | IPX2 | |
| Tápellátás IP67 | IP67 | IP67 | |
1) Hangteljesitménykent (LWA) mert környezeti zajkibocsatas a 2000/14/EK EK irányelv ertemeben. A garantált hangteljesitményszint magában floglajá a gyartási eltereseket ugyanúgy, mint a teszkódbeli eltereseket 1-3 dB(A)-lel.
A zajkibocsatasi nyilatkozat megfelela EN 50636-2-107:2015 szabvanynak
**) Bizonytalansag KWA, 2 dB (A)
**Bizationalansag KPA, 2-4 dB (A)
| GPRS(SARA-G350) | Kis hatôtávolságú eszközők (SRD) (határoló kábel) | |
| GSM 850 MHz | ||
| E-GSM 900 MHz | ||
| Frekvenciasáv | DCS 1800 MHz | 0~148.5KHz |
| PCS 1900 MHz | ||
| 4. osztány (33 dBm) 850/900 sávokhoz | ||
| Teljesütményosztály | 1. osztány (30 dBm) 1800/1900 sávokhoz | NA |
A 2012/19/EU elektramos és elektronikus berendezesek hulladékairól szólo unións irányelv, valamint a 2006/66/EK unións irányelv értelmében a hibás vagy használt akkumulatoregységekeh/akkumulatorokat szelektiven kell gyüjteni, és környezetbarát modon kell a hulladékkezelsükról gondoskodni.
A funyirón vagy csomagolásán lathato szimbólum azt jelzi, hogy a terméket nem lehet háztartasi hulladékkent kezelni. Ehelyett a megelelo Újrahasznosito kozpontban kell leadni, hogy az elektromos elementek és akkumulatorokat üra lehessen hasznositani.
Az akkumulatorok a funyiro alatti alvazban vannak. Lásd az Akkumulator csereje cimú részt a 22. oldalon az akkumulator eltavolitásaról.
Ha gondoskodik a termek helyes hulladekkezelerol, segithet lépeseket tenni a kornyezetét es ambereket potenciálan negativen érinto hatasok ellen, amelyek egyébként a termek helytelen hulladekkezelerébol is adódnak.
A termek ujrahasznositásával capcsolatos részletes informaciókt keresse fel önkormányzatat, házztartási hulladék kezelöjet, vagy az üzletet, ahol a terméket vásárolta.
A hasznalt termékek és csomagolásuk szelektiv gyütéselhetove teszi az anyagok ujrahasznositásat és ubóli felhasznalásat. Az ujrahasznositottanyagok ismetelt felhasznalasa segít megakadályozni a környezetszennyezetéscsökkenti a nyersanyagigényt.
A hasznos élettartamuk végén környezetbarat modon dobja ki az akkumulatorokat. Az akkumulator Önre és a környezetre veszelyes anyagot tartalmaz.Ezert ezt ki kell venni a termékbőlés meg kell semmisiteni egy litiumion akkumulatorokat feldolgozo létésítményben.
HU
GLOBGRO AB, Globe Group Europe garantálja a termek muködoképpesegét két évig (a vásárlas datumatól számítva). A garancia kiterjed az anyagokat vagy gyartási híbák etrintó sulyos híbákra is. A garancialis időszakon belül djimenteses kicsereljuk vagy megavitjuk a terméket, ha megfelel a kovetkež felteteleknek:
A funyrot es toltolallomast cask a jelen kezeloi kezikonyven leirt utasitsek szerint hasznaljak.
A felhasznalok vagy arra fel nem jogositott harmadik felek nem probáljak megjavitani a terméket.
Példák olyan híbákra, amelyekre a garancia nem terjed ki:
Villamlas okozta karosodas.
Az akkumulator nem megfelelo taroasabol vagy kezelsebol adodkarosodaksok.
Nemeredeti akkumulator hasznalatabol eredko kurosodas.
Nem eredeti kopoalkatreszek es kiegesztok, peldaul kések es telepitési anyagok hasznalatalból eredó károsodások.
A hurokvezetek károsodása.
A kesek eldobhatoak, es nim terjed ki rajuk a garancia.
Ha hiba lép fel a funyirónal, kérjuk, tovabbi utasitásokert keresse fel a forgalmazó. Tartsa magáná nyugtát es a termek sorozatszámát, hogy gyorsabban kaphasson segitséget.
(Csak az europai verziokra érvényes)
A gyártó neve és címe:
Gyarto: GLOBGRO AB, Globe Group Europe
Cim: Propellergatan 1, 21115 Malmö, Sweden
A muszaki fajl szerkesztésere felhatalmazott szemely neve es cime:
Neve: Peter Soderstrom
Cim: Propellergatan 1, 2115 Malmö, Sweden
Ezennel kijelentjuk, hogy a termek:
Kategoría: Robotfūnyiro
Model: RM1000/ RM1500/ RM2000
Sorozatszám: Lásd a termék típustáblaját.
Sorozatszám Lásd a termek tipustáblaját.
- Megfele! a kovetkezo egyeb iranyelvek kovetelmenyineke:
2014/30/EU
2014/53/EU
2006/42/EC
2011/65/EU & (EU) 2015/863
2014/35/EU
278/2009/EC
A kōvetkezō Europai harmonizált szabványokat (azok részeit/ kikótekeit) alkalmaztuk:
EN 60335-1, EN 50636-2-107, EN 60335-2-29, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 EN 61558-1, EN 61558-2-16, EN 62311, EN 301511, EN 50563, EN 303413, EN 303447, Draft EN 301489-1, Draft EN 301489-52, Draft EN 301489-19,
Mert hangteljesitményszint
58 dB(A)
Garantált hangteljesitményszint 60 dB(A)
Megfelelosegi ertekelesi modszer: 2000/14/EK iranyelv/V. melklet
Részt vevo bejelentett szerv:
Neve: Intertek Testing & Certification Ltd. (Bejelentett szerv 0359)
Minósegbiztositálgazgató
Malmö, 03. 03. 2019
Paginile urmatoare contin instruclioni importante privind siguranta si utilizarea.
