SP 16.000 Flood Box - Pumppu Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Uppopumppu / Likavesipumppu
Malli	SP 16.000 Flood Box
Merkki	Kärcher
Maksimipumppausmäärä	16.000 l/h
Maksimipumppauskorkeus	8 m
Maksimipaine	0,8 bar (0,08 MPa)
Maksimi upotussyvyys	7 m
Sallitut pumpattavat aineet	Makea vesi, lievästi likainen vesi (hiukkaset enintään 20 mm), uima-altaan vesi, pesuliuos
Väliaineen lämpötila	5 °C - 35 °C
Nimellisjännite	230-240 V
Verkkotaajuus	50 Hz
Nimellisteho	550 W
Paino (ilman lisävarusteita)	4,9 kg
Suojausluokka	IPX8 (pysyvästi veden alla)
Kaapeliliitäntä	Verkkokytkentäkaapeli pistokkeella, pituutta ei ilmoitettu (tyypillisesti 10 m)
Kellukytkin	Kyllä, korkeussäädettävä automaattikäyttöä varten
Liitäntämahdollisuudet	Quick-Connect-järjestelmä letkuille 1", 1 ¼", 1 ½"; valinnaisesti G 1" takaiskuventtiilillä
Jäännöspumppauskorkeus (manuaalinen)	25 mm
Vähimmäisnestekorkeus (manuaalinen)	60 mm
Toimitussisältö	Pumppu, liitäntämuhvi G 1 ½, pumpun liitäntäkappale, käyttöohje
Huolto	Huoltovapaa; huuhtele käytön jälkeen puhtaalla vedellä
Soveltuu	Tulvat, säiliöiden tyhjennys, kaivot, veneet
Takuu	Valmistajan takuu Kärcherin ehtojen mukaisesti

Usein kysytyt kysymykset - SP 16.000 Flood Box Kärcher

Mitä nesteitä Kärcher SP 16.000 Flood Box pumppaa?

Pumppu soveltuu makealle vedelle, lievästi likaiselle vedelle (hiukkaset enintään 20 mm), uima-allan vedelle, kun lisäaineita annostellaan ohjeen mukaan, ja pesuliuokselle. Ei sovellu räjähtäville, syttyville tai syövyttäville nesteille, rasvoille, öljyille, suolavedelle ja wc-jätevedelle.

Mitkä ovat enimmäispumppausmäärä ja -korkeus?

Enimmäispumppausmäärä on 16.000 l/h, enimmäispumppauskorkeus 8 m. Todellinen suorituskyky riippuu letkun halkaisijasta ja pituudesta.

Voiko pumppua käyttää jatkuvasti?

Ei, pumppua ei ole suunniteltu keskeytymättömään jatkuvaan käyttöön (esim. kiertokäyttö lammikoissa) tai kiinteään asennukseen. Jatkuva käyttö voi aiheuttaa vaurioita.

Kuinka liitän letkun pumppuun?

Pumpussa on Quick-Connect-järjestelmä. Kierrä pumpun liitäntäkappale G 1 ½ liitäntämuhviin, työnnä letku kappaleeseen ja kiinnitä se letkunkiristimellä. Työnnä sitten liitäntämuhvi Quick-Connectiin, kunnes se napsahtaa paikalleen.

Toimiiko pumppu automaattisesti?

Kyllä, automaattikäytössä kellukytkin kytkee pumpun päälle, kun nestepinta saavuttaa kytkentäkorkeuden, ja pois, kun se laskee alle katkaisukorkeuden. Kellukkeen korkeussäätöä voidaan muuttaa.

Kuinka syvälle pumppu voidaan upottaa veteen?

Enimmäisupotussyvyys on 7 m.

Mitä tehdä, jos pumppu käy, mutta ei pumppaa?

Mahdollisia syitä: ilmaa pumpussa (vedä verkkopistoke irti ja työnnä takaisin useita kertoja), tukkeutunut imualue (puhdista), liian matala nestepinta manuaalikäytössä (upota pumppu syvemmälle).

Kuinka puhdistan pumpun käytön jälkeen?

Huuhtele välittömästi puhtaalla makealla vedellä, kun olet pumpannut likaista vettä tai lisäaineita sisältävää vettä. Anna pumpun käydä puhtaalla vedellä, irrota sitten verkkopistoke ja puhdista liitännät. Pyyhi ulkopinta pehmeällä liinalla.

Tarvitaanko pakkassuojausta?

Kyllä, pumppu on suojattava jäätymiseltä. Tyhjennä ja kuivaa pumppu kokonaan ennen säilytystä, säilytä pakkasenkestävässä paikassa. Jäätyminen voi aiheuttaa vaurioita.

Mitä lisävarusteita on saatavilla?

Kärcherin alkuperäisiä lisävarusteita, kuten pumpun liitäntäkappale G 1 (6.997-359.0) takaiskuventtiilillä pienemmille letkuille, sekä esisuodatin hienommille hiukkasille. Lisätietoja osoitteessa www.kaercher.com.

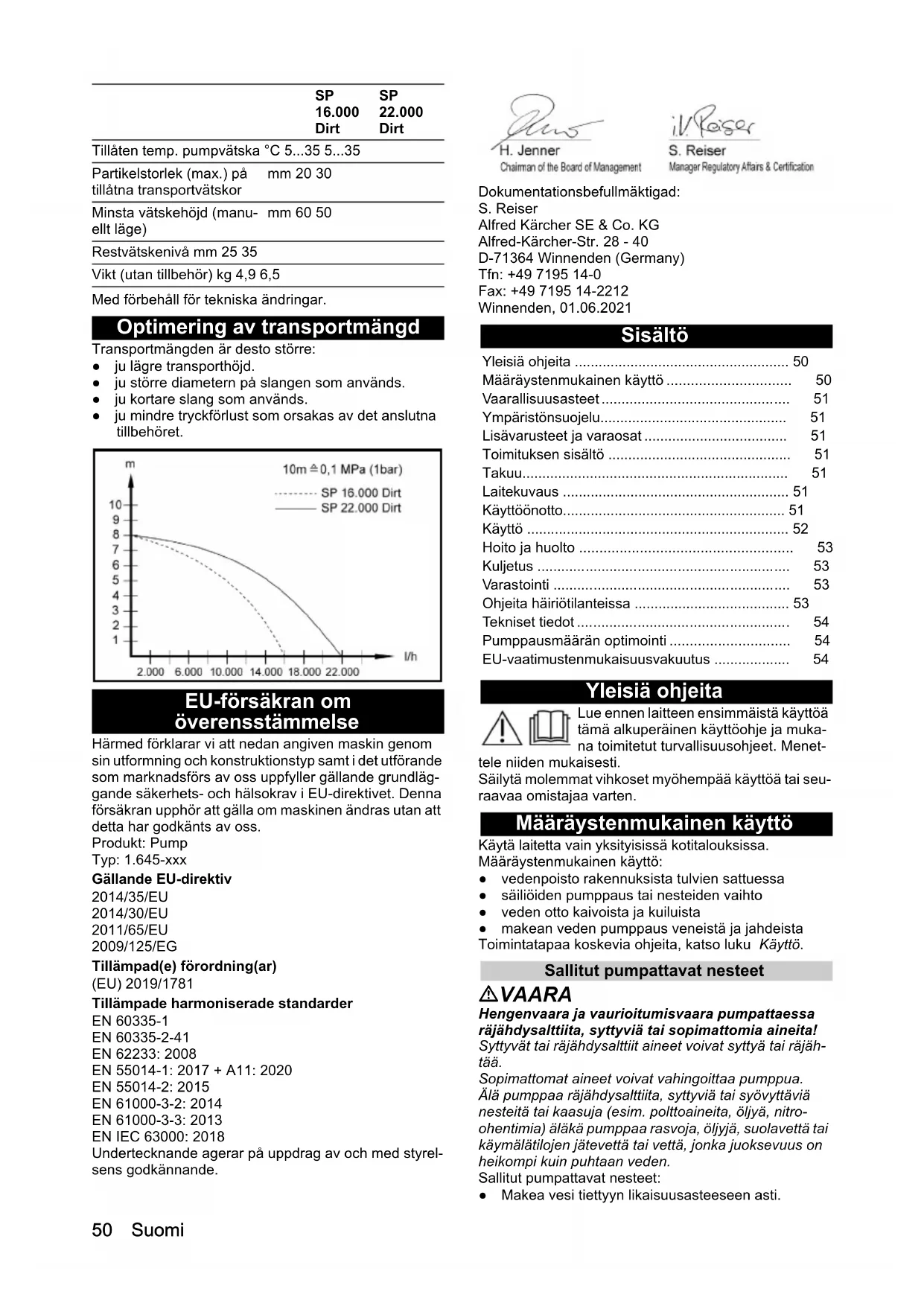

KÄYTTÖOHJE SP 16.000 Flood Box Kärcher

Määräystenmukainen käyttö 50

Vaarallisuusasteet 51

Ympäristönsuojelu.... 51

Lisävarusteet ja varaosat 51

Toimituksen sisältö 51

Takuu.... 51

Laitekuvaus 51

Käyttöönotto....51

Käyttö 52

Hoito ja huolto 53

Kuljetus 53

Varastointi 53

Ohjeita häiriötilanteissa 53

Tekniset tiedot 54

Pumppausmäärän optimointi 54

EU-vaatimustenmukaisuusvakuutus 54

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menet-

tele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Määräystenmukainen käyttö

Käytä laitetta vain yksityisissä kotitalouksissa.

Määräystenmukainen käyttö:

• vedenpoisto rakennuksista tulvien sattuessa
- säiliöiden pumppaus tai nesteiden vaihto
• veden otto kaivoista ja kuiluista
• makean veden pumppaus veneistä ja jahdeista
Toimintatapaa koskevia ohjeita, katso luku Käyttö.

Sallitut pumpattavat nesteet

⚠ VAARA

Hengenvaara ja vaurioitumisvaara pumpattaessa räjähdysalttiita, syttyviä tai sopimattomia aineita!

Syttyvät tai räjähdysalttiit aineet voivat syttyä tai räjäh- tää.

Sopimattomat aineet voivat vahingoittaa pumppua. Älä pumppaa räjähdysalttiita, syttyviä tai syövyttäviä nesteitä tai kaasuja (esim. polttoaineita, öljyä, nitroohentimia) äläkä pumppaa rasvoja, öljyjä, suolavettä tai käymälätilojen jätevettä tai vettä, jonka juoksevuus on heikompi kuin puhtaan veden.

Sallitut pumpattavat nesteet:

• Makea vesi tiettyyn likaisuusasteeseen asti.

SP 16.000 Dirt:

vesi, jonka likaisuusasteen raekoko on enintään 20 mm

SP 22.000 Dirt:

vesi, jonka likaisuusasteen raekoko on enintään 30 mm

• uima-altaiden vesi määräystenmukaisella lisääineiden annostuksella.
• pesuliuos, esim. vuotavista pesukoneista. Huuhtele ja puhdista pumppu sen jälkeen puhtaalla makealla vedellä, katso luku Huuhtelu ja puhdistus.
• Pumpattavien nesteiden lämpötilan on oltava 5–35 °C:n välillä.

Epäasianmukainen käyttö

HUOMIO

Jäätyminen aiheuttaa vaurioitumisvaaran!

Käyttö pakkasella voi vahingoittaa laitetta.

Jos laitetta ei ole täysin tyhjennetty, se voi rikkoutua jää-tyessään.

Älä käytä laitetta pakkasella.

Suojaa laite jäätymiseltä.

HUOMIO

Jatkuva käyttö aiheuttaa vaurioitumisvaaran!

Laite ei sovellu keskeytyksettömään jatkuvaan käyttöön.

Älä käytä laitetta yhtäjaksoisesti pitkiä aikoja (esim. jatkuva kiertovesikäyttö lammikoissa) tai kiinteänä asennuksena (esim. nostolaitteena, suihkulähdepumppuna).

Huomautus

Valmistaja ei vastaa mahdollisista vaurioista, jotka ovat aiheutuneet epäasianmukaisen käytön tai virheellisen käytön seurauksena.

Vaarallisuusasteet

⚠ VAARA

- Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuo-lemaan.

⚠VAROITUS

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

⚠️VARO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa

mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Laitekuvaus

Kuvat katso kuvasivut

Kuva A

① Kantokahva
② Verkkoliitäntäkaapeli ja pistoke
③ Automaattinen ilmauslaite
④ Quick-Connect
⑤Pumppuliitinkappale G 1 ½ (1", 1 ¼" ja 1 ½" letkulii-täntä ja G 1 ½ -kierre)
⑥ Välikappale (G 1 ½ -kierre)
⑦ Lukitus (uimurikytkin)
⑧ Korkeussäätö (uimurikytkin)
⑨ Uimurikytkin
⑩*Pumppuliitinkappale G 1 ( 34 " ja 1" letkuliitäntä ja G 1 -kierre)

⑪*Takaiskuventtiili

⑫G 1 -kierreliitäntä (SP 16.000 Dirt)

⑬Esisuodatin (SP 22.000 Dirt)

* Ei kuulu toimituksen sisältöön.

Käyttöönotto

⚠VAARA

Sähköiskun ja loukkaantumisen vaara!

Laite sisältää sähköisiä ja mekaanisia komponentteja. Irrota laite aina virransyötöstä ennen laitteen kokoamista, purkamista tai puhdistamista.

Huomautus

Mitä lyhyempi letkun pituus ja suurempi letkun halkaisija on, sitä suurempi on pumppausteho.

Käytä esisuodatinta, kun letkun halkaisija on alle 1 ¼", jotta pumppu ei tukkeudu.

• SP 16.000 Dirt erikoislisävarusteet

• SP 22.000 Dirt integroitu jalustaan

Pumpun liitäntä on varustettu pistomekanismilla (QuickConnect).

Välikappale, jossa on pumppuliitinkappale G 1 ½, ja kierreliitäntä G 1 toimitetaan irrallaan laitteen mukana.

Huomautus

Letkut, joiden halkaisija on 1", 1 ¼" ja 1 ½", voidaan liittää pumppuliitinkappaleeseen G 1 ½.

Halutun raekoon pumppaamista varten on valittava riittävän suuri letkun halkaisija, ja pumppuliitinkappaletta G 1 ½ on lyhennettävä vastaavasti urista. Myös pieniä raekokoja käytettäessä suositellaan suurta letkun halkaisijaa, jotta virtausmäärä voidaan pitää suurena.

Liitä letku pumppuun, jos käytät 1"-, 1 ¼"- tai 1 ½" - letkua:

1 Ruuvaa pumppuliitinkappale G 1 ½ välikappalee-seen.

Kuva B

2 Työnnä letkunkiristin letkun päälle.

3 Työnnä letku pumppuliitinkappaleen G 1 ½ päälle ja kiinnitä se letkunkiristimellä.

4 Työnnä välikappale QuickConnect-liitäntään.

Kuva C

Liitä letku pumppuun, jos käytät ^3/4 "- tai 1"-letkua (SP 16.000 Dirt):

1 Kierrä G 1 -kierreliitäntä välikappaleeseen.

2 Asenna erikoislisävaruste pumppuliitinkappale G 1 (6.997-359.0 pumppuliitinkappale G 1 (33,3 mm), sis. takaiskuventtiilin – ei sisälly toimitukseen) G 1 - kierreliitäntään:

a Aseta takaiskuventtiili G 1 -kierreliitäntään siten, että teksti "UP" on luettavissa.

b Kierrä pumppuliitinkappale G 1 kierreliitäntään G 1.

3 Työnnä letkunkiristin letkun päälle.

4 Työnnä letku pumppuliitinkappaleen G 1 päälle ja kiinnitä se letkunkiristimellä.

5 Työnnä välikappale QuickConnect-liitäntään.

Kuva C

Pumpun asettaminen / upottaminen:

1 Työnnä uimurikytkimen korkeussäätö lukitukseen. Kuva D

2 Aseta pumppu tukevasti kiinteälle alustalle pumpattavaan nesteeseen tai upota se kahvaan kiinnitetyn köyden avulla.

Huomautus

Epäpuhtaudet eivät saa tukkia imualuetta. Jos alusta on mutapohjainen, aseta pumppu tiilen tai vastaavan päälle. Varmista, että pumppu on vaakasuorassa. Älä kanna pumppua kaapelista tai letkusta.

Käyttö

⚠VAARA

Sähköiskun aiheuttama hengenvaara!

Sähköiskun aiheuttama hengenvaara, jos jännitteisiin osiin kosketaan.

Älä kosketa käytön aikana kahvaan kiinnitettyä köyttä tai pumpattavan nesteen kanssa kosketuksissa olevia esineitä (esim. pumpattavaan nesteeseen ulottuvat putket, kaiteet) äläkä kosketa pumpattavaa nestettä.

Automaattinen ilmauslaite

1. Nestetason ollessa alhainen imettyä tai pumpussa olevaa ilmaa mahdollisesti poistuu automaattisen ilmanpoistolaitteen kautta. Ilman lisäksi voi myös nestettä valua ulos.

Jos pumpun imutoiminnossa on ongelmia, kun nestetaso on alhainen, irrota verkkopistoke ja kytke se takaisin toistuvasti. Tämä tukee imutoimintoa.

Kuva E

Automaattitoiminto

1. Säädä uimurikytkin korkeussäädön ja kaapelin pituuden avulla.

Huomautus

Jos pumppua käytetään ilman valvontaa, aseta uimuri-kytkin aina yläasentoon pumpun luotettavan poiskytkennän varmistamiseksi.

Kuva F

Huomautus

Kun Pumppu säädetään alimpaan kohtaan, on kaapelin pituus uimurikytkimen ja lukituksen välillä säädettävä arvolle 2,5 cm, katso merkintä kaapelissa.

Kuva G

1. Yhdistä verkkopistoke pistorasiaan.

Huomautus

Automaattisessa käytössä uimurikytkin ohjaa pumppa-usta automaattisesti.

Pumppu kytkeytyy päälle, kun uimurikytkin on saavuttanut päällekytkentäkorkeuden nousevan nestetason johdosta.

Pumppu kytkeytyy pois päältä, kun uimurikytkin on saavuttanut poiskytkentäkorkeuden alenevan nestetason johdosta.

Uimurikytkimen liikkumisvapaus täytyy varmistaa.

Uimurikytkimen ja lukituksen välisen kaapelin pituuden on oltava vähintään 2,5 cm.

Päällekytkentäkorkeus / poiskytkentäkorkeus (uimurikytkin alimmassa asennossa):

Min / Maks SP 16.000 Dirt SP 22.000 Dirt
Päällekytkentä-korkeus cm*	18/21 20/24
Polskytkentäkor-keus cm*	4/12 6/15

Päällekytkentäkorkeus / poiskytkentäkorkeus (uimurikytkin ylimmässä asennossa):

Min / Maks SP 16.000 Dirt SP 22.000 Dirt
Päällekytkentä-korkeus cm*	28/31 33/36
Poiskytkentäkor-keus cm*	14/22 19/27

* Kytkentäkorkeudet vaihtelevat uimurikytkimen asennon sekä uimurikytkimen ja lukituksen välisen kaapelin pituuden mukaan. Suosittelemme säilyttämään esisäädetyn kaapelipituuden.

Manuaalinen käyttö

Huomautus

Manuaalisessa käytössä pumppu on kaiken aikaa päällekytkettynä. Jotta pumpun imu toimii manuaalisessa käytössä, nestetason on oltava vähintään 60 mm (ja SP 16.000 Dirt) tai 50 mm (SP 22.000 Dirt). Pumppu voi pumpata, kunnes jäljelle jääneen nesteen korkeus on 25 mm (SP 16.000 Dirt) tai 35 mm (SP 22.000 Dirt). Mainittu jäljelle jääneen nesteen korkeus saavutetaan vain manuaalisessa käytössä.

Uimurikytkimen liikkumisvapaus täytyy varmistaa.

1. Kiinnitä uimurikytkin lukituksen niin, että se osoittaa ylöspäin.

Kuva H

HUOMIO

Vaurioitumisvaara kuivakäynnillä!

Kuivakäynti lisää pumpun kulumista.

Älä jätä pumppua ilman valvontaa manuaalisessa käytössä.

Jos laite käy kuivana, vedä verkkopistoke välittömästi pistorasiasta.

1. Yhdistä verkkopistoke pistorasiaan.

Käytön lopettaminen

1. Irrota verkkopistoke pistorasiasta. Laite pysähtyy.

HUOMIO

Vaurioitumisvaara!

Kuivuneen lian tai lisääineiden aiheuttama vaurioitumisvaara.

Huuhtele ja puhdista laite välittömästi jokaisen käytön jälkeen.

1. Jos likaista nestettä tai lisääaineita sisältävää nestettä on pumpattu, laite on huuhdeltava ja puhdistetta-va välittömästi käytön päätyttyä, katso luku Huuhtelu ja puhdistus.

2. Tyhjennä laite ja varusteet ja anna niiden kuivua.

Hoito ja huolto

⚠ VAARA

Sähköiskun ja loukkaantumisen vaara!

Laite sisältää sähköisiä ja mekaanisia komponentteja. Lapset eivät saa suorittaa puhdistusta ja käyttäjälle kuu-luvaa huoltoa.

Huuhtelu ja puhdistus

HUOMIO

Vaurioitumisvaara!

Kuivuneen lian tai lisääineiden aiheuttama vaurioitumisvaara.

Huuhtele ja puhdista laite välittömästi jokaisen käytön jälkeen.

1 Jos likaista nestettä tai lisääaineita sisältävää nestettä on pumpattu, laite on huuhdeltava sen jälkeen: Pumppaa laitteella puhdasta, lisääaineetonta makeaa veden, kunnes kaikki lika tai lisääaineet on huuhdeltu ulos laitteesta.

⚠VAARA

Sähköiskun ja loukkaantumisen vaara!

Laite sisältää sähköisiä ja mekaanisia komponentteja. Irrota laite aina virransyötöstä ennen laitteen kokoamista, purkamista tai puhdistamista.

2 Irrota verkkopistoke pistorasiasta.

3 Paina QuickConnect-painiketta ja irrota välikappale. Kuva C

4 Poista tarvittaessa jäänteen letkusta ja Quick-Connectista.

5 Puhdista laitteen ulkopuoli pehmeällä, puhtaalla liinalla ja puhtaalla makealla vedellä.

6 Tyhjennä laite ja varusteet ja anna niiden kuivua.

Huolto

Laite on huoltovapaa.

Kuljetus

Kuljetus käsin

△VARO

Kompastumisen aiheuttama loukkaantumisvaara!

Irrallisiin johtoihin ja letkuihin kompastuminen voi aiheuttaa loukkaantumisvaaran.

Varo johtoja ja letkuja, kun siirrät laitetta.

1. Nosta ja kanna laitetta kahvasta.

Kuljetus ajoneuvoissa

⚠VAROITUS

Loukkaantumisvaara, vaurioitumisvaara!

Huomioi laitteen paino kuljetettaessa.

Sijoita tai kiinnitä laite soveltuvien ohjeiden mukaisesti, jotta se ei liu'u eikä heittelehdi ympäriinsä kuljetuksen aikana.

1. Estä laitteen luisuminen ja kaatuminen ajoneuvossa kuljetettaessa kiinnittämällä laite voimassa olevien direktiivien mukaisesti.

Varastointi

HUOMIO

Jäätyminen aiheuttaa vaurioitumisvaaran!

Jos laitetta ei ole täysin tyhjennetty, se voi vaurioitua jäätyessään.

Tyhjennä laite ja sen varusteet kokonaan ennen niiden varastoimista.

Suojaa laite jäätymiseltä.

Säilytä laitetta jääytymättömässä paikassa äläkä ulkona.

△VARO

Loukkaantumis- ja vaurioitumisvaara!

Laite voi kaatua kaltevilla pinnoilla

Ota varastoinnissa huomioon laitteen paino.

1. Tyhjennä pumppu ja varusteet kokonaan.

2. Anna pumpun ja varusteiden kuivua.

3. Säilytä pumppua jäätymiseltä suojatussa tilassa.

Ohjeita häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskuvan avulla. Ota yhteyttä valtuutettuun asiakaspalveluun epäselvissä tai tässä mainitsemattomien häiriöiden tapauksessa.

Virhe Syy Korjaus
Pumppu käy, mutta ei pumppaa	Pumpussa on ilmaa. 1. Irrota ja yhdistä u	seita kertoja verkkopisto-ketta pistorasiasta, kunnes nestettä ime-tään.
	Imalue on tukossa. 1. Irrota verkkopistoke	pistorasiasta.2. Puhdista imalue.
	Nestetaso manuaalisessa käytössä on liian alhainen.	Upota pumppu mahdollisimman syvälle pumpattavaan nesteeseen, katso lukuKäyttö.

Virhe Syy Korjaus
Pumppu ei käynnisty, tai pysähtyy yhtäkkiä käyn-nin aikana	Virran syöttö on katkennut. 1. Tarkasta sulakkeet ja sähköliitännät.
	Lämpösuojakytkin on kytkenyt pumpun pois päältä ylikuumenemisen johdosta.	1. Irrota verkkopistoke pistorasiasta.2. Anna pumpun jäähtyä.3. Poista likahiukkaset imalueelta.4. Puhdista imalue.5. Estä pumpun kuivakäynti.
	Likahiukkaset tukkivat imalueen. 1. Irrota varkkopistoke pistorasiasta.2. Puhdista imalue.
Pumppausteho vähenee	Imalue on tukossa. 1. Irrota verkkopistoke pistorasiasta.2. Puhdista imalue.
Pumppausteho on liian alhainen	Maksimaalinen pumppauskorkeus on ylittynyt.Letkin halkaisija ja letkun pituus on vää-rin valittu.	1. Noudata maksimaalista pumppauskorkeutta, katso luku Tekniset tiedot.2. Valitse tarvittaessa suurempi letkun halkaisija tai lyhyempi letkun pituus, katso luku Pumppausmäärän optimointi.
Quick-Connectia ei voi avata tai sulkea	Pistojärjestelmä on likaantunut. 1. Poista liitin.2. Puhdista liitin.3. Asenna liitin.

Tekniset tiedot

	SP	SP
	16.000	22.000
	Dirt	Dirt

Laitteen tehotiedot

Verkkojännite V 230-240 230-240
Verkkotaajuus Hz 50 50
Nimellisteho	W	550	750
Pumppausmäärä, enin-tään	l/h	16.000	22.000
Paine (enint.) MPa	(bar)	0,08(0,8)	0,08(0,8)
Pumppauskorkeus (enint.)	m	8	8
Sukellus-/upotussyvyys (enint.)	m	7	7
Pumpattavan nesteen sal-littu lämpötila	°C	5...35	5...35
Sallittujen pumpattavien nesteiden hiukkaskoko (enint.)	mm	20	30
Nesteen vähimmäistaso (manuaalinen tila)	mm	60	50
Jäljelle jääneen nesteen korkeus	mm	25	35
Paino (ilman varusteita)	kg	4,9	6,5

Oikeus teknisiin muutoksiin pidätetään.

Pumppausmäärän optimointi

Pumppausmäärä on sitä suurempi:

• mitä vähäisempi pumppauskorkeus on.
• mitä suurempi käytettävän letkun halkaisija on.
• mitä lyhyempi käytettävä letku on.
• mitä vähemmän painehäviöitä liitetyt varusteeet aiheuttavat.

EU- vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Pumppu

Tyyppi: 1.645-xxx

Sovellettu asetus (sovelletut asetukset)

(EU) 2019/1781

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Lisavarustus ja varuosad

Loputamine ja puhastamine

TÄHELEPANU

Kahjustusoht!

Vigastusoht, kahjustusoht!

⑪*Atbulinis vožtuvas
