MAHS 50 - Monitoimityökalut METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukäyttöisen monitoimityökalun pensasleikkurin lisävaruste
Merkki	Metabo
Malli	MAHS 50
Luokka	Monitoimityökalut (lisävaruste)
Yhteensopivuus	Metabo MA 36-18 LTX BL Q akkukäyttöinen monitoimityökalu
Käyttötarkoitus	Pensas- ja pusikoiden leikkaaminen
Turvallisuus	Kaksikätinen ohjaus, pysäytys, teränsuojus pakollinen
Säädettävä leikkauskulma	Kyllä, terän ja varren välillä (katso ohjeet)
Vaadittava käyttäjän suojaus	Käsineet, suojalasit, kypärä, kuulonsuojaimet, liukuestekengät
Puhdistus	Jokaisen käytön jälkeen poista lika, käsittele Metabo-huoltoöljyllä
Voitelu	Joka 40 käyttötunnin välein, litiumkomposiittirasva (12 g yläpuolelle, 15 g alapuolelle)
Terotus	Suositellaan erikoiskorjaamossa
Käyttölämpötila	-20 °C - 50 °C (suorituskyky rajoitettu alle 0 °C)
Säilytyslämpötila	0 °C - 30 °C
Virtalähde	Akku (monitoimityökalun kautta)
Akun tyyppi	Li-ion, CAS-yhteensopiva (Cordless Alliance System)
Mukana tulevat lisävarusteet	Säilytyskotelo, iskusuoja oksien ohjauksella
Standardit	CE, EN 62841, 2000/14/EY
Korjaukset	Vain pätevän sähköasentajan toimesta, ota yhteyttä Metabo-edustajaan
Varaosat	Saatavilla osoitteessa www.metabo.com
Hävittäminen	Ei saa hävittää kotitalousjätteen mukana, kierrätä WEEE-direktiivin mukaisesti

Usein kysytyt kysymykset - MAHS 50 METABO

Kuinka MAHS 50 -lisävaruste asennetaan monitoimityökaluun?

Ennen asennusta säädä terän ja varren välinen kulma 180°:een ja aseta säilytyskotelo. Noudata sitten akkukäyttöisen monitoimityökalun ohjeita. Työkalun ja lisävarusteen väliin ei saa asentaa jatkovartta.

Kuinka leikkuuterän kulma säädetään?

Irrota akku ja käytä käsineitä. Paina lukitusvipua (5) ja pidä sitä painettuna. Käytä säätövipua (4) muuttaaksesi terän (2) ja varren (6) välistä kulmaa. Vapauta lukitusvipu ja varmista, että se on lukittunut.

Mitkä ovat tärkeimmät turvatoimet?

Käytä aina käsineitä, suojalaseja, kypärää (korkealla työskenneltäessä), kuulonsuojaimia ja liukuestekenkiä. Pidä työkalua molemmin käsin, pidä kädet kaukana terästä ja pidä vähintään 15 m etäisyys muihin ihmisiin.

Kuinka pensasleikkuri puhdistetaan käytön jälkeen?

Irrota akku ja käytä käsineitä. Poista lika, lehtijäämät jne. harjalla tai liinalla. Käsittele sitten terä Metabo-huoltoöljyllä (viite 6.30474 tai 6.30475) korroosion estämiseksi.

Kuinka vaihde voidellaan?

Joka 40 käyttötunnin välein irrota akku ja käytä käsineitä. Käytä rasvapumppua ruiskuttaaksesi litiumkomposiittirasvaa vaihdekotelon rasvanippoihin: 12 g ylänippaan ja 15 g alanippaan.

Kuinka terät teroitetaan?

On suositeltavaa, että tylsät terät teroitetaan erikoiskorjaamossa. Tarkista terien kunto säännöllisesti ja vie ne tarvittaessa ammattilaiselle.

Mitä akkua tämän lisävarusteen kanssa käytetään?

Käytä yksinomaan Metabo-alkuperäisakkuja tai CAS-yhteensopivia akkuja (Cordless Alliance System). Lisävaruste on tarkoitettu akkukäyttöiselle monitoimityökalulle MA 36-18 LTX BL Q. Älä käytä muita akkuja.

Mitä tehdä, jos terä juuttuu?

Pysäytä moottori välittömästi ja irrota akku. Älä yritä vapauttaa terää vetämällä työkalua taaksepäin, jos se ei toimi. Poista juuttumisen syy käsin (oksat, rautalanka jne.) käyttäen käsineitä.

Kuinka lisävarustetta kuljetetaan ja säilytetään?

Aseta säilytyskotelo (3) leikkuuterän (2) päälle siten, että teksti "METABO" osoittaa ylöspäin. Taita terä kuljetusasentoon (180° kulma) ja kiinnitä kone turvalliseen asentoon. Säilytyksessä noudata 0 °C - 30 °C huonelämpötilaa.

Mistä löydän varaosia tai saan lisävarusteen korjatuksi?

Varaosaluettelot ovat saatavilla osoitteessa www.metabo.com. Ota yhteyttä Metabo-edustajaan korjausta varten. Korjaukset saa tehdä vain pätevä sähköasentaja.

KÄYTTÖOHJE MAHS 50 METABO

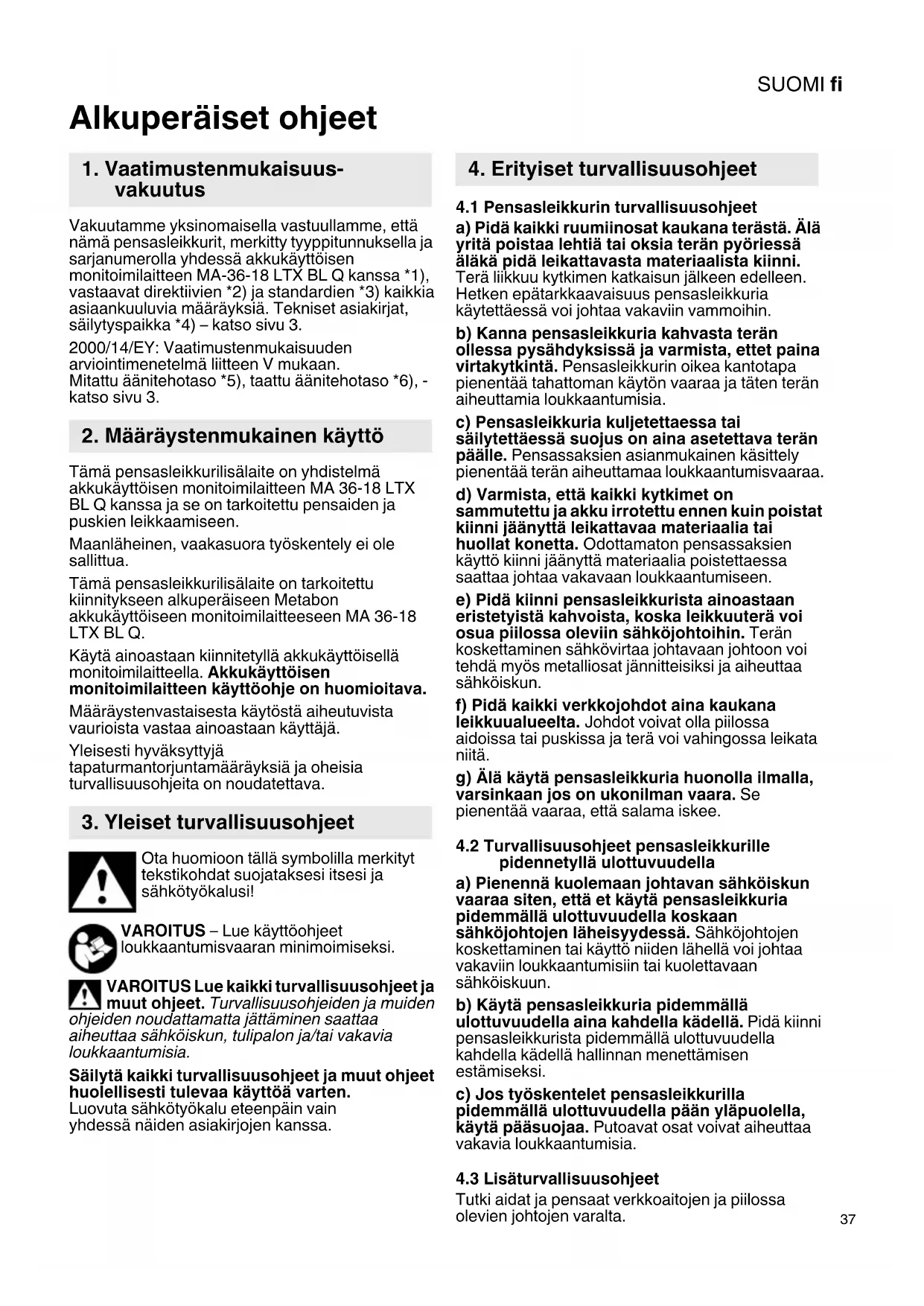

fi Alkuperäiset ohjeet 37

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä pensasleikkurit, merkitty tyyppitunnuksella ja sarjanumerolla yhdessä akkukäyttöisen monitoimilaitteen MA-36-18 LTX BL Q kanssa *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.

2000/14/EY: Vaatimustenmukaisuuden arviointimenetelmä liitteen V mukaan.

Mitattu äänitehotaso *5), taattu äänitehotaso *6), -katso sivu 3.

2. Määräystenmukainen käyttö

Tämä pensasleikkurilisälaite on yhdistelmä akkukäyttöisen monitoimilaitteen MA 36-18 LTX BL Q kanssa ja se on tarkoitettu pensaiden ja puskien leikkaamiseen.

Maanläheinen, vaakasuora työskentely ei ole sallittua.

Tämä pensasleikkurilisälaite on tarkoitettu kiinnitykseen alkuperäiseen Metabon akkukäyttöiseen monitoimilaitteeseen MA 36-18 LTX BL Q.

Käytä ainoastaan kiinnitetyllä akkukäyttöisellä monitoimilaitteella. Akkukäyttöisen monitoimilaitteen käyttöohje on huomioitava.

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!

VAROITUS – Lue käyttöohjeet loukkaantumisvaaran minimoimiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.

Luovuta sähkötyökalu eteenpäin vain yhdessä näiden asiakirjojen kanssa.

4. Erityiset turvallisuusohjeet

4.1 Pensasleikkurin turvallisuusohjeet

a) Pidä kaikki ruumiinosat kaukana terästä. Älä yritä poistaa lehtiä tai oksia terän pyöriessä äläkä pidä leikattavasta materiaalista kiinni. Terä liikkuu kytkimen katkaisun jälkeen edelleen. Hetken epätarkkaavaisuus pensasleikkuria käytettäessä voi johtaa vakaviin vammoihin.

b) Kanna pensasleikkuria kahvasta terän ollessa pysähdyksissä ja varmista, ettet paina virtakytkintä. Pensasleikkurin oikea kantotapa pienentää tahattoman käytön vaaraa ja täten terän aiheuttamia loukkaantumisia.

c) Pensasleikkuria kuljetettaessa tai säilytettäessä suojus on aina asetettava terän päälle. Pensassaksien asianmukainen käsittely pienentää terän aiheuttamaa loukkaantumisvaaraa.

d) Varmista, että kaikki kytkimet on sammutettu ja akku irrotettu ennen kuin poistat kiinni jäänyttä leikattavaa materiaalia tai huollat konetta. Odottamaton pensassaksien käyttö kiinni jäänyttä materiaalia poistettaessa saattaa johtaa vakavaan loukkaantumiseen.

e) Pidä kiinni pensasleikkurista ainoastaan eristetyistä kahvoista, koska leikkuuterä voi osua piilossa oleviin sähköjohtoihin. Terän koskettaminen sähkövirtaa johtavaan johtoon voi tehdä myös metalliosat jännitteisiksi ja aiheuttaa sähköiskun.

f) Pidä kaikki verkkojohdot aina kaukana leikkuualueelta. Johdot voivat olla piilossa aidoissa tai puskissa ja terä voi vahingossa leikata niitä.

g) Älä käytä pensasleikkuria huonolla ilmalla, varsinkaan jos on ukonilman vaara. Se pienentää vaaraa, että salama iskee.

4.2 Turvallisuusohjeet pensasleikkurille pidennetyllä ulottuvuudella

a) Pienennä kuolemaan johtavan sähköiskun vaaraa siten, että et käytä pensasleikkuria pidemmällä ulottuvuudella koskaan sähköjohtojen läheisyydessä. Sähköjohtojen koskettaminen tai käyttö niiden lähellä voi johtaa vakaviin loukkaantumisiin tai kuolettavaan sähköiskuun.

b) Käytä pensasleikkuria pidemmällä ulottuvuudella aina kahdella kädellä. Pidä kiinni pensasleikkurista pidemmällä ulottuvuudella kahdella kädellä hallinnan menettämisen estämiseksi.

c) Jos työskentelet pensasleikkurilla pidemmällä ulottuvuudella pään yläpuolella, käytä pääsuojaa. Putoavat osat voivat aiheuttaa vakavia loukkaantumisia.

4.3 Lisäturvallisuusohjeet

Tutki aidat ja pensaat verkkoaitojen ja piilossa olevien johtojen varalta.

SUOMIfi

Alle 16-vuotiaat henkilöt eivät sää käyttää pensasleikkuria.

Älä koskaan käytä epätäydellistä konetta tai konetta, johon on tehty luvattomia muutoksia.

Älä kytke konetta päälle, jos koneen osia tai suojalaitteita puuttuu tai ne ovat viallisia.

Kone on varustettu turvakäyttö kaksin käsin - järjestelmällä. Vie kone korjattavaksi, jos sen voi käynnistää vain yhdellä katkaisimella.

Koneessa on pikapysäytys. Vie kone korjattavaksi, jos pysähtymisaika on huomattavasti pidentynyt.

Pidä koneesta aina kiinni molemmin käsin ja ota tukeva asento. Pensasleikkurit on tarkoitettu töihin, joissa käyttäjä seisoo maassa eikä tikkailla tai muilla epävakailla alustoilla. Varo työalueella olevia esteitä, varo tolppia. Pidä leikkuuterä kaukana vartalosta.

Tutki leikattavat pinnat ja poista langat tai muut vieraat esineet.

Jos leikkuuterät pysähtyvät erityisen kovan oksan tai vieraan esineen takia (rautalanka pensasaidassa) ja et saa poistettua häiriön aiheuttajaa vetämällä koneen pois pensaasta, tällöin on ensin sammutettava moottori ja otettava akku pois koneesta, ennen kuin jumiutumisen aiheuttaja poistetaan käsin leikkuuterästä.

Muita toimintoja varten (esim. oksien tai muun leikattavan poistaminen) kone on laitettava työalueen ulkopuolelle.

Laske kone käsistäsi siten, että se ei ole kenellekään vaaraksi.

Jos konetta ei käytetä, ota siitä akku pois.

Poista akut koneesta. Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet, ennen kuin teet mitään säätö-, varustelu-, huolto- tai puhdistustöitä, tai kun viet koneen säilytykseen.

Säilytystä ja kuljetusta varten leikkuuterän päälle on aina laitettava suojus. (Oikea työntö päälle: Metabo-teksti näyttää ylöspäin).

Käytä kuulonsuojaimia. Melu voi aiheuttaa kuulovammoja.

Terävät teräsärmät aiheuttavat loukkaantumisvaaran. Älä kosketa terää. Käytä suojakäsineitä.

Käytä aina suojalaseja, suojakäsineitä ja sopiva jalkineitä pensasleikkurilla työskennellessäsi.

Käytä aina vain yhtä (1) olkahihnaa.

Pidä vähintään 15 metrin etäisyys ulkopuolisiin henkilöihin.

Kaikki muut turvaohjeet akkukäyttöisen monitoimilaitteen käyttöohjeessa on huomioitava.

4.4 Symbolit

Käytä silmäsuojaimia

Käytä kuulonsuojaimia. Korkea melutaso voi aiheuttaa kuulovaurioita.

Käytä pääsuojaa. Putoavat osat voivat johtaa vakaviin loukkaantumisiin.

Käytä käsineitä.

Käytä liukumattomia kenkiä.

Lue käyttöohje.

VAARA – Pidä kädet kaukana terästä.

VAROITUS – Yleiset vaarat!

VAARA – Pidä riittävä etäisyys sähköjohtoihin.

VAROITUS! Tahaton käynnistyminen voi aiheuttaa vakavia loukkaantumisia. Ennen säätämistä, puhdistusta tai huoltoa:

sammuta kone, poista akut.

Šuojaa laite kosteudelta. Älä altista sateelle. Älä käytä sateessa tai märässä pensaikoissa.

5. Yleiskuva

Katso sivu 2.

1 Kosketussuoja kaksoisohjauksella

2 Leikkuuterä

3 Säilytyssuojus

4 S ä ä t ö v i p u

5 Lukitusvipu

6 V a r s i

6. Käyttöönotto

6.1 Kiinnitys akkukäyttöiseen monitoimilaitteeseen

VAROITUS! Loukkaantumisvaara.

Säilytyssuojuksen (3) on oltava paikallaan.

Ennen kiinnitystä akkukäyttöiseen monitoimilaitteeseen säädä kulma leikkuuterän (2) ja varren (6) välillä noin 180 asteeseen. Katso luku 7.1.

VAROITUS! Akkukäyttöisen monitoimilaitteen ja lisäosan väliin ei saa asentaa

pidennysvartta.

Kiinnitä kuten akkukäyttöisen monitoimilaitteen käyttöohjeessa kuvattu.

6.2 Akku

Huomioi akkukäyttöisen monitoimilaitteen käyttöohje.

7. Käyttö

7.1 Leikkuuterän kulman sovitus työtehtävään

VAROITUS! Poista akku. Kiinnitä säilytyssuojus (3). Käytä suojakäsineitä.

Katso kuva A, sivu 2.

1. Paina lukitusvipua (5) ja pidä se painettuna.
2. Muuta kulmaa leikkuuterän (2) ja varren (6) välillä säätövivusta (4). Kun haluttu teräkulma on saavutettu, vapauta säätövipu (5).
3. Liikuta säätövipua (4) hieman, jotta varmistat, että lukitusvipu (5) lukkiutuu paikalleen ja leikkuuterä (2) on lukittu varmasti.

7.2 Pidä kone oikein paikoillaan, päälle- ja poiskytkentä

Tarkasta ennen käyttöä, että lukitusvipu (5) on lukkiutunut paikalleen ja laite on kiinnitetty

oikein akkukäyttöiseen monitoimilaitteeseen (huomioi akkukäyttöisen monitoimilaitteen käyttöohje).

Käyttäjän asennon on oltava tukeva ja hänen on pidettävä koneen kahvoista tukevasti kiinni mmin käsin. Leikkuuterä (2) ei saa koskettaa eisiin päällekytkettäessä.

Älä kytke moottoria päälle, jos leikkuuterä (2) on käännetyssä kuljetusasennossa (katso

kuva alhaalla). Käännä leikkuuterä auki ennen päällekytkemistä (katso luku 7.1). :

Kytke päälle ja sammuta kuten akkukäyttöisen monitoimilaitteen käyttöohjeessa kuvattu.

Vie kone korjattavaksi, jos pysähtymisaika on huomattavasti pidentynyt.

7.3 Kuljetus

• Työnnä säilytyssuoja (3) leikkuuterälle (2).
• Käännä leikkuuterä (2) kuljetusasentoon, katso kuva:
• Kiinnitä kuljetusta varten turvalliseen paikkaan.

8. Puhdistus

VAROITUS! Poista akut. Tahaton käynnistyminen voi aiheuttaa vakavia

loukkaantumisia. Koneen on oltava pysähtyneenä. Käytä suojakäsineitä.

Puhdista jokaisen käyttökerran jälkeen: Poista liat ja muut saostumat. Poista likaantumiset, lehtien

jäänteet ym.

(esim. pensselillä tai liinalla)

Puhdistuksen jälkeen: Käsittele leikkuuterä Metabo-pensasleikkuri huoltoöljyllä 6.30474 tai pumppusprayllä 6.30475 (biologisesti hajoava).

9. Huolto

VAROITUS! Poista akut. Tahaton käynnistyminen voi aiheuttaa vakavia

loukkaantumisia. Koneen on oltava pysähtyneenä. Käytä suojakäsineitä.

9.1 Leikkuuterän teroittaminen

Tylsyneet leikkuuterät kannattaa antaa ammattikorjaamon teroitettaviksi. Tarkasta leikkuuterä vaurioista säännöllisesti ja anna erikoiskorjaamon tarvittaessa korjata se välittömästi.

9.2 Voitelu

Lisää rasvaa rasvapuristimella rasvanipan kautta vaihteiston koteloon 40 käyttötunnin välein: korkean lämpötilan yhdiste-litiumrasvaa (high temperature compound lithium grease)

Ylempi rasvanippa: 12 g

Alempi rasvanippa: 15 g

10. Ongelmat ja häiriöt

Jos akkukäyttöisen monitoimilaitteen kiinnityksessä varsien päitä ei voi pujottaa yhteen.

- Huomioi akkukäyttöisen monitoimilaitteen käyttöohje.

11. Lisätarvikkeet

Käytä vain alkuperäisiä Metabo- tai CAS- (Cordless Alliance System) akkuja ja lisävarusteita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

A Akkukäyttöinen monitoimilaite MA 36-18 LTX BL Q, tilausnro: 601725850
B Pensasleikkurin huoltoöljy (biologisesti hajoava), purkki (1 litra) Tilausnro: 630475000
C Pensasleikkurin huoltoöljy (biologisesti hajoava), pumppusuihkepullo (0,3 litra) Tilausnro: 630474000

Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta.

12. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

SUOMIfi

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

13. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytetyt akut Metabo- kauppiaallesi!

Älä heitä akkuja veteen.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun lataus sähkötyökalussa. Varmista koskettimet oikosululta (esim. eristä teipillä).

14. Tekniset tiedot

Selitykset sivulla 3 annetuille tiedoille.

Pidätämme oikeuden teknisen kehityksen vaatimien muutosten tekemiseen.

Mittausarvot määritetty akkukäyttöisen monitoimilaitteen MA 36-18 LTX BL kanssa.

ø max. =maksimi leikkuuvahvuus

L =käyttökelpoinen terän pituus

n_0 =leikkuuluku tyhjäkäynnissä

m = paino (ilman akkukäyttöistä

monitoimilaitetta, akkua, olkahihnaa)

Mittausarvot ilmoitettu EN 62841 mukaan.

Sallittu ympäristön lämpötila käytettäessä:

-20 °C ... +50 °C (rajoitettu teho alle 0 °C

lämpötiloissa). Sallittu ympäristön lämpötila varastoitaessa: 0 °C ... 30 °C.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

= Tasavirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun tai terien kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma) mitattu EN 62841 mukaisesti:

a_h =tärinäarvo (joutokäynti) K_h = epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso:

L_pA =äänenpainetaso (EN 62841)

L_WA^P =äänitehotaso (EN 62841)

K_pA, K_WA=epävarmuus

L_WA(M) =mitattu äänen tehotaso 2000/14/EY mukaan

L_WA(G)= taattu äänentehotaso 2000/14/EY mukaan

Käytössä melutaso voi ylittää 80 dB (A).

Käytä kuulosuojaimia!
