| Tuotetyyppi | Kulmahiomakone |
| Merkki | Bosch |
| Malli | GWS 2000 J Professional |
| Nimellisteho | 2000 W |
| Nimellisnopeus | 6500 kierr/min |
| Laipan maksimihalkaisija | 230 mm |
| Karankierre | M14 |
| Karan kierteen maksimipituus | 25 mm |
| Uudelleenkäynnistyksen esto | Kyllä |
| Pehmeä käynnistys | Kyllä |
| Paino (tärinänvaimennuslisäkahvalla) | 5,2 kg |
| Paino (normaalilisäkahvalla) | 5,1 kg |
| Suojausluokka | II (kaksoiseristys) |
| Äänenpainetaso | 97 dB(A) |
| Äänitehotaso | 108 dB(A) |
| Tärinä (hionta) | 7,5 m/s² |
| Tärinä (hiominen) | 4,5 m/s² |
| Virtalähde | 230 V, verkkovirta |
| Käyttötarkoitukset | Hionta, katkaisu, hiominen, harjaus |
| Huolto | Ilmanvaihtoaukkojen puhdistus, paineilmapuhallus |
| Turvallisuus | Uudelleenkäynnistyksen esto, pehmeä käynnistys, suojakupu, karan lukitus |
| Mukana tulevat lisätarvikkeet | Lisäkahva, suojakupu, tappiavain, kiristysmutteri |
Usein kysytyt kysymykset - GWS 2000 J Professional BOSCH
Käyttäjien kysymyksiä aiheesta GWS 2000 J Professional BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kahvimylly PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GWS 2000 J Professional - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GWS 2000 J Professional merkiltä BOSCH.
KÄYTTÖOHJE GWS 2000 J Professional BOSCH
Sähkötyökalujen yleiset turvallisuusohjeet
VAROITUS
Lue kaikki turvallius- ja kayttoohjeet. Turvalliusus- ja kayttoohjei
den noudattamisen laiminlyonti saattaa johtaa sahkokiun, tulipaloon ja/taivakavaan loudkaantumisen.
Sälytä kaikki turvallisuus- ja käyttohjeet tulevaa käytöä varten.
Turvallisuusohjeissa kaytety nimitys"sahkotyokalu" tarkoitaa verkkokayttoista sahkotyokalua tai akkukaytttoista sahkotyokalua.
Tyopaikan turvallisuus
Pida tyoskentelyale siistina ja hyvin valaistuna. Tyopaikan epajarjestys tai valaisemattomat tyoalueet voivat johtaa tapaturmiin.
Alä tyoskentele sahkötyokalulla rajahdysaltiissa ymparistössa, jossa on palavaa nestetta, kaasa ta polya. Sækótyokalu muodostaa kipinoita, jotka saattavat sytyttä polyn tai hovryn.
Pida lapset ja sivulliset loitolla sahkötyokalua kayttaessasi. Voit menettaa tyokalun hallinnan, sosuuntaat huomiosi muualle.
Sahkoturvallisuus
Sahkötyokalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa el saa muuttaa millaan ravall. Alä kayta minkäänlaisia pistorasia-adaptereita maadoitettujen sahkötyokalujen kanssa. Alkuperäissessa kunnossa olevat pistotulpat ja sopivat pistorasiat vahentavat sahköis-kun vaaraa.
Välta maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jäkaappien koskettamista. Sähköiskun vaara kasvaa,Jos kehosi on maadoitettu.
Ala altista sahkotyokalua sateelle tai kosteudelle. Ve den paasy sahkotyokalun sisaan kasvattaa sahkokiskun riskia.
Alä kayta verkkjohtoa vaarin. Alä kayta johtoa sah-kötyokalun kantamiseen tai ripustamiseen aläkärrota pistotulppaan pistorasiasta johdosta vetamallia. Pidä johto loitolla kuumuudesta, oljysta, teravista reu-noista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sahköiskun vaaraa.
Kun tyoskentelet sahkotyokalun kanssa ulkona, kayta ainoastaan ulkokayttoon soveltuvaa jatkojohtoa. Ulko- kaytttoon soveltuvan jatkojohdon kaytio piententa sah- koiskun vaaraa.
Jos sahkötyokalun kanssa on pakko tyoskennellä kosteassa ymparistossa, talloin on kaytettavikavirtasuojakytkintä. Vikavirtasuojakytkimen kayttovahentaa sahköiskun vaaraa.
Henkiloturvallisuus
Ole valpas, tarkkaavainen ja noudata tervettä järkeä sähkötyokalua kayttäessä. Alä kayta sähkötyokalua,Jos olet vasynyt tai huumeiden, alkoholin tai laikkakeiden vaikutuksen alaisena.Hetken tarkkaamatto muus sähkötyokalua kaytettäessaaattaa johtaa vaka-vaan loukkaantumisen.
Käytä henkilonsuojarvusteita. Käytä aina suojalaseja. Henkilonsuojarvustuksen (esim. polynaamari, luis tamattomat turvajalkineet, suojakypara tai kuulonsuojaimet kulloisenkin tehtavan mukaan) käytto vahentaa loukkaantumisriskiä.
Estahataton kaynnistyminen. Varmista,ettakaynissyktkin on kytketty pois pälta ennen kuin yhdistat tyokalun sahkoverkoon ja/tai akkuun,otat tyokalunkateen tai kann sita.Jos Kannat sahkotyokalua sormi kaynnistyskytkimellaa taki kyket sahkotyokalun pistotulpan pistorasiaan kaynnistysykkimonenlleskaayntiasen-nossa, altistat itsesi onnettomouksille.
- Poista mahdollinen säätötyokalu tai kiinnitysavain en-nen kuin käynnistät sahkötyokalun. Kiinnitysavain tai sätötyokalu, joka on unohdettu paikalleen sahkötyokalun pyörivän osaan, saattaa aiheuttaa tapaturman.
Välta kurkottelua. Varmista aina tukeva seisoma- asento ja tasapaino. Tämä parantaa sahkötyokalun hallittavuutta odottomattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä lóysiä työvaatteita tai korupa. Pida hiukset, vaatteet ja kasineet loitolla likkuvista osista. Valjat vaatteet, korut ja pitkat hiukset voivat takertua likkuviin oslin.
Jos laitteissa on polynpoistoliitantä, varmista, etta se on kytketty oikein ja toimii kunnolla. Polynpoistojar-Jestelman kaytö vahentaa polyn aiheuttamia vaaroja.
94 | Suomi
Sahkötyokalun kaytto ja hulto
Alä ylikuormita sahkötyokalua. Käytä kyseiseen työhön tarkoitettua sahkötyokalua. Sopivan tehoisella sahkötyokalulla teet työt paremmin ja turbvillsemmin.
Alä kaytä sahkötyokalua, jota ei voi kaynistäa ja py-sayttä kaynistystyktkimesta. Sakhötyokalu, jota ei voi enaa hallita kaynistystyktkimell, on vaarallinen ja tāytyy korjautta.
- Irrota pistotulppa pistorasiasta ja/tai akku sahkötyokalusta, ennen kuin suoritat sātōjā, vaildat tarvikkeita tai viet sahkötyokalun sāilytyspaikkaansa. Nämā varotoimenpiteet estavat sahkötyokalun tahattoman käynistymisen.
Säilytä sahkötyokalut poissa lasten ulottuvila, kun niitta ei käyteta. Alä anna sellaisten henkilöiden käyttaa sahkötyokalua, joilla ei ole tarvittavaa käyttokekemustatai jotka eivatole lukeneet tata käyttoohjetta. Sahkötyokalut ovat vaarllisia,Jos niitta käytattavat kokemattomat henkilot.
▶ Pida sahkötyokalut hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sahkötyokalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sahkötyokalu ennen käytöä. Monet tapaturmat johtuvat huonosti huolletuista sahkötyokalista.
Pida leikkausterat teravinja puhtaina. Asianmukaisesti huolletut leikkaustyokalut, joden leikkausreunat ovat teraviia, eivat jumitu herkasti ja niita on helppomi halita.
Käytä sahkötyokaluja, tarvikkeita, ruuvauskärkä jne. näden ohjeiden, käytöolosuheiden ja työtehtävän mukaisesti. Sähkötyokalun maarayystenvastinen käytto saattaa aiheuttaa vaaratilanteita.
Huolto
Sähkötyokalun saa korjata vain valtuutetu huoltoasentaja. Korjaustoihin saa kyytaa vain alkuperaisiaraosia. Tama varmistaa sen, etta sähkötyokalu pysyy turvallisena.
Kulmahiomakoneen turvallisuusohjeet
Laikkahiontaa, hiomakarahiontaa, terasharjausta ja katkaisuleikkausta koskevat yleiset turvallisuusohjeet
Täm sahkötyokalu on tarkoitettu laikkahioncta-, pyö- rohioncta-, terasharjaus- ja katkaisutohin. Lue kaikki tämän sahkötyokalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyonti saattaa aiheuttaa sahkokiiskun, tulipalon ja/tai yakavan loukkaantumisen.
Tata sahkötyokalua ei suositella tietyihin tehtaviin, esimerkiki kiillotustohin. Sahkötyokalun kayttotarkoituksen vastaiset tyot voivat aiheuttaa vaaratilanteita ja tapaturmia.
Käytä vain työkalun valmistajan suunnittelemia ja suosittelemia käytötarvikkeita. Vaikka käytötarvikkeen
pystyi kiinnittamaan sahkotyokaluun, tamaei valttamatta kataa kayttoturvallisuutta.
Käytötarvikkeen nimelliskierrosnopeuden tayty olla vahintaan yhta suuri kuin sahkötyokaluun merkitty maksimikierrosnopeus. Nimelliskierroslukua nopeam-min pyörivat käytötarvikkeet voivat murtua ja sinkoutua ympäriinsa.
Käytötarvikkeen ulkohkaisijan ja vahvuuden täytyy olla kyseiselle sähkötyokalulle saädetyissä rajoissa. Värārān kokoisia käytötarvikkeita ei pystytä suojaamaan ja hallitsemaan kunnolla.
▶ Kierrekilinnetteisten käytötarvikkeiden tätyss opiakulmahiomakoneen karan kierteeseen. Laippakiinnteisten käytötarvikkeiden reliä tätyss opialaipankiinnityskohdan halkaisijalle. Sähkötyokalun kiinitskohtaan sopimattomat käytötarvikkeet pyörivat epataisesti, tärisevat voimakkaasti ja voivat aiheuttaa tyoka-lun hallinnan menettämisen.
Alä käytä vauroitunutta käytötarviketta. Tarkista en- nen jokaista käytökertaa, ettei käytötarvikkeessa ole vauroita (esimerkiki si hiomalaikan säröt ja halkea- mat, hiomalautasen halkeamat tai liallinen kuluneisuus, terasharjan irronneet tai katkenneet langat). Jos sahkötyokalu tai käytötarvike on pudonnut lat- tiale, tarkista ne vauroiden varalta tai asenna ehjä käytötarvike. Käytötarvikkeen tarkistamisen ja asentamisen jälkeen poistu kaikkien paikalla olijoiden kanssa käytötarvikkeen pyörintatason alueelta ja käytä sahkötyokalua suurimmalla tyhjäkayntinopeudella minuutin ajan. Vauroituneet käytötarvikkeet rikkoutuvat tavallisesti tämän testausjakson aikana.
Käytä henkilonsuojaimia. Käytä käytökohteen mu-kaan kasvojensuojainta, silmiensuojainta tai suojalaseja. Käytä tarvittaessa hengityssuojainta, kuulosuojaimia, tyokasineita ja pienilta hioma- tai tyokappale-siruilta suojaavaa essua. Silmiensuojaimen taytyy pystya suojaamaan silmi erilaisissa toiss syntyvlti kipinolitta ja epapuhtauksilta. Hengityssuojaimen tai hengitysnaamarin taytyu suodattaa tyossa syntyvat hiukkaset. Pitkaikainen altistuminen voimakkaalle melulle voi aheut-taa kuuroutumisen.
Pida sivulliset turvallisella etaisyydella tyopisteesta. Kaikkien tyopisteeseen tulevien taytykayttaa henki Ionsuojaimia. Tyokappaleesta tai rikkoutuneesta kayttotarvikkeesta irronneet sirut voivat sinkoutua ympariiinsa ja aiheuttaa tapaturmia tyopisteen valittomassa laheisyddessa.
Pida sahkotyokalusta kiinni sen eristetyista kahvapin noista, kun teet sellaisia toitla, joissa kayttotarvike voi koskettaa piilossa olevia sahkojohtoja tai laitteen omaa virtajohtoa. Jos kayttotarvike koskettaa virrallista sahkojohtoa, tamaoi tehdai sahktoyokalun suojaamatto mat metalliosat virrallisiksi ja aiheuttaa sahkokiun laitteen kayttajalle.
Pida virtajoho turvallisella etaisyydella pyorivastakayttotarvikkeesta.Jos menetat laitteen hallinnan, kaytotarvike voi leikata virtajohtoa tai takertua sihen ja vetaa
tāmān myōtā katesi tai kāsivartesi pyöriväa käytötarvi-ketta vasten.
Ala missaan tapauksessa aseta sahkötyokalua sailytsalustalle ennen kuin kayttotarvike on pysahtynyt.
Pyoriva kayttotarvike voi leikkautua pintaan ja aiheuttaa sahkotyokalun hallinnan menettamisen.
Alä pidā moottoria käynissä, kun kannat sahkötyokalua. Tahattoman kosketuksen yhteydessä pyörivä käytotarvike voit takertua vaatteisiin ja vetä käytötarvikteen kehoasi vasten.
▶ Puhdista sahkötyokalun tuuletusreiät sannollisin vā liajoin. Moottorin tuuletin imee polya rungon sisään, missa liialiset polykertymat metallipinnoilla voivat aiheuttaa sahköiskun.
Alä kayta sahkötyokalua palonarkojen materiaialien la heisyydessa. Kipinat voivat sytyttä tän typpiset ma- teriaalit.
Alä kaytä kayttotarvikkeita, jotka vaativat nestemäisla jähdytsaineita. Veden tai muiden nestemaisten jähdytsnesteiden kayttö voi aiheuttaa hengenvaarallisen sahköiskun.
Takapotku ja siihen liittyvat varoitukset
Takapotku on akillinen reactio, joka aiheutuu, jos pyorivä laikka, hiomalautanen, terasharja tai muu kayttotarvike jumittuu tai takertuu kiinni. Jumittuminen tai kiinni takertuminen aiheuttaa pyorivan kayttotarvikkeen akillisen pysahtymisen, joloin sahkötyokalu tempautuu kiininityspisteessa hallitsemattomasti kayttotarvikkeen pyorintasuuntaa vastaan. Jos esimerkiki sihiomalaikka jumittuu tyokappaleeseen, laikan reuna voi pureutua materiaaliin ja aiheuttaa takapotkun tai laikan kimmahtamisen irtyokappaleesta. Laikka voi kimmahtaa kayttajan suuntaan tai hämesta poispain riippuen laikan liikesuunnasta jumittumiskohdassa. Hiomalaikat voivat myos murtua tällaisissa tilanteissa.
Takapotku on seuraš sāhkötyokalun vaarinkäytostä ja/tai virheellistä käytötavoista tai -olosuheista ja se voidaan valttä noudattamalla alla mainittuja varotoimenpiteita.
Pida sähkötyokalu tukevassa otteessa ja tyoskentele sellaisessa asennossa, jossa pystyt hallitsemaan takapotkuvoimia. Käytä aina lisakahvaa (mikäli kuuluu varustukseen), jotta pystyt hallitsemaan mahdollisiman hyvin takapotkuja tai käynistyksen yhteydessä syntyviä vaantoreaktioita. Laitteen käytä jä pystyy halitsemaan vaantoreaktioita tai takapotkuvoimia, kun asi-aankuuluvia varotoimenpiteita noudatetaan.
Ala missan tapauksessa pida katta pyorivan kayttotarvikkeen lahella. Kayttotarvike voi sinkoutua takapotkutilanteessa kattasi vasten.
Alä pida kehoasi vaarallisella alueella, johon sahkötyokalu tempautuu takapotkutilanteessa. Takapotku tem-paa tyokalun laikan likesuuntaa vastaan jumittumiskoh-dassa.
Ole erityisen varovainen tehdessäi toitta nurkken, terävien reunojen yms. kohdalla. Välta käytötarvikken iskevi liikkeita ja jumittumista. Nurkat, terävat reunat ja iskevat likkeet voivat herkasti jumittaa pyörivan käytto
tarvikkeen ja aiheuttaa tyokalun hallinnan menettamisen tai takapotkun.
Ala asenna ketjuteralaikkaa tai hammadettua sahan teraa. Sellaiset erat aiheuttavat herkasti takapotkun ja hallinnan menettamisen.
Laikkahionta- ja katkaisutoitä koskevat erityiset turvallisuusohjeet
Käytä vain sahkötyokalullesi suositeltuja laikkatyppejä ja kyseiselle laikalle tarkoitettua suojusta. Kyseiselle sahkötyokalulle sopimattomia laikkoja ei voida suo-jata riittävän hyvin ja siksi ne eivat ole turvallisia.
Keskisvennyksellva varustettujen laikkojen hiomapinnan tayty olla suojuksen reunan tasa sisempana. Epaaianmukaisesti asennettu laikka, joka ulottuu suojuksen reunan tason ulkopuolele, ei ole riittavan hyvin suojattu.
Suojus taytyy asentaa sahkotyokaluun pitavasti ja parhaiten suojaavaan asentoon, niin etta mahdollisimman pieni osuus laikan suojaamattomasta osasta osoittaa laitteen kayttajän pain. Suojus suojaa kaytajäa laikasta murtuvilta siruila, Tahattomalta laikan kosketukselta ja kipinoiltä, jotka voivat sytyttä vaatteet palamaan.
Laikkoja saa kayttāvain suosituksen mukaisin kayt- tokohteisiin. Esimerkki: alhio katkaisulaikan kylkipinnalla. Katkaisulaikat on tarkoitettu katkaishiontaan. Ne voivat murtua, josi niitä kuormitetaan sivusuuntaisesti.
Käytä vain ehhjä laikkalaipoja, joden koko ja muoto sopivat valitsemallesi laikalle. Asianmukaiset laikkalai-pat tukevat laikkaa ja vahentavat nain laikan murtumis-vaaraa. Katkaisulaikkojen laipat voivat ola erilaisia kuin hiomalaikkojen laipat.
Alä kaytä pienemmäksi kuluneita laikkoja, joita on kaytetyi isoissa sahkötyokaluissa. Isolle sahkötyokalulle tarkoitetu laikka ei sovellu pienempien tyokalujen suuremmalle nopeudelle ja sikse se voi rikkoutua.
Katkaisutöitä koskevat lisaturvallisuusohjeet
Aljumita katkaisulaikkaa tai paina tyokalua liian suurella voimalla tyokappaletta vasten. Alj yritaleikata lian syvaa. Laikan liallinen painaminen lisaa kuormitusta ja laikan vaantymis- tai jumittumisaaraa leikkausurassa ja voi aiheuttaa takapotkun tai laikan murtumisen.
Alasetu samaan linjaan pyorivän laikkaan nahden sen edessä tai takana. Jos laikan liikesunta on kaytökohtessa poispain kehosta, mahdollinen takapotku voitempaista pyorivän laikan ja sahkötyokalun suoraan kayttajaa kohti.
Jos laikka jumittuu tai keskeytät muusta syysta leikkaamisen, sammuta sahkotyokalu ja pida laitetta paikkallaan, kunnes laikka pysahtyy taydellisesti. Alia mssaan tapauksssya yrita poistaa katkaisulaikkaa leikkausurasta laikan pyoriessä, koska tamä voi aiheuttaa takapotkun. Selvita ja poista laikan jumittumisen aiheututanut syy.
Alä kaynistá katkaisutoimintoa uudelteen tyokappaleessa. Anna laikan kihtyā huippunopeuteen ja
96 | Suomi
työnnä laikka varovasti takaisin leikkausuraan. Laikka saattaa jumittua, ponnahtaa leikkausurasta ulos tai aiehuttaa takapotkun, jos sahkötyokalu kaynistetään uudelleen työkappaleessa.
▶ Tue paneelit ja muut suuret tyokappaleet laikan jumitumis-ja takapotkuvaaran minimoimiseki. Suuret tyokappaleet taipuvat herkasti Oman painonsa vaikutuksesta. Tuet taytyy sijoittaa tyokappaleen alle lahelle leikkausuraa ja tyokappaleen reunoja laikan molemmille-puolille.
Ole erityisen varovainen, kun teet upotusleikkauksia tiliseiniin tai muihinUMPinaisiin kaytkohteisiin. Materialiin uppoava laikka saattaa leikata kaasu-tai vesiputkia, sahkjohtoja tai muita osia, jotka voivat aiheuttaa takapotkun.
Hiomatōtā koskevat turvallisuusohjeet
Alä kayta lian suurta hiomapyoropaperia. Noudata valmistajan suosituksia hiomapaperin valinnassa.
Hiomalautasta suuremmat hiomapaperit repeytyvat herkasti ja voivat aiheuttaa jumittumisen, laikan nopean kulumisen tai takapotkun.
Terasharjausta koskevat turvallisuusohjeet
Muista etta harjasta voi irrota yksittäisia lankoja myos tavallisen kayton aikana. Alä ylikuormita lankoja painamalla harjaa lian voimakkaasti Irronneet langat saattavat helposti lavistäihon ja/tai ohuen kankaan.
Jos terasharjauksessa suositellaan kayttamaaan suo-justa, varmista, ettei teraslankalaikka tai harja voi koskettaa suojusta. Teraslankalaikan tai harjan halkaisija voi kasvaa kaytokuromituksen ja keskipakovoomien vailukstesta.
Lisaturvallisuusohjeet
Käytä suojalaseja.
Käytä sopivia etsintälaitteita pillossa olevien syöttö johtojen paikallistamiseksi, tai känny paikallisen ja keluyhtion puoleen. Kosketus sahköhtoon saattaa johta tulipaloon ja sahköiskuun. Kaasuputken vahingoittaminen saattaa johtaa rajähdykseen. Vesijohdon puhkaisu aiheuttaa aineellisia vahinkoja tai saattaa johtaa sahköiskuun.
Ala koske hioma-tai katkaisulaikkoihin,ennen kuin ne ovat jaahtyneet. Laikat kuumentuvat voimakkaasti kayton aikana.
Vapauta käynnistyskytkin ja kytke se off-asentoon, jos virransyöttkeskeytyy esim. sahkökatkoksen tai pistotulpan irrottamisen takia. Tämää estaa tahattoman uudelleenkäyninstyksen.
Varmista tyokappaleen kiinnitys. Kädella pidettna tyokappale ei pysy luotettavasti paikallaan. Siksi se Kannat-taa kiinnittä ruuvipenkin tai puristimien avulla.
Pida sahkötyokalusta kunnolla kiinni molemmila kasillä ja seiso tukevassa asennossa. Sahkötyokalun ohjaus sujuu luotettavimin kahdella kadellä.
Tuotteen ja ominaisuuksen kuvaus
Lue kaikki turvallisuus- ja kayttoohjeet. Turvallisuus- ja kayttoohjeiden noudattamatta jataminen vojtohaa sahkokiakuun, tulipaloon ja/ tai yakavaan loukkaantumiseen.
Huomioi kayttoohjeiden etuosan kuvat.
Märäyksenmukainen käytö
Sähkötyokalu on tarkoitettu metalli- ja kivimateriaialien katkaisu-, honta- ja harjaustöihin ilman veden kayttöä.
Hionatakaisulaikalla tehtavassa katkaisutoissa taytyy kaytta erityista katkaisutoihin tarkoitettua suojusta.
Kivimateriaalin katkaisutyössa on järestettävi riittävän tehokas polynpisto.
Sallituilla hiontatarvikkeilla sahkötyokalua voi käyttaa hiekkapaperihontaan.
Kuvatut osat
Kuvattujen osien numerointi viittaa kivasivulla olevaan sah-kötyokalun kuvaan.
(1) Karan lukituspainike
(2) Kännistyskytkin
(3) Lisakahva (eristetty kahvapinta)
(4) Kahva (eristetty kahvapinta)
(5) Hiomakara
(6) Hiomatoiden suoju
(7) Suojuksen lukitusruuvi
(8) Kiinnitslaippa ja O-rengas
(9) Hiomalaiikka
(10) Kiinnitysmutteri
(11) Kiinnitysmutterin laikka-avain

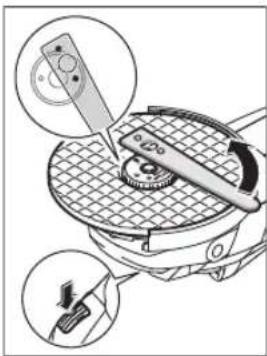

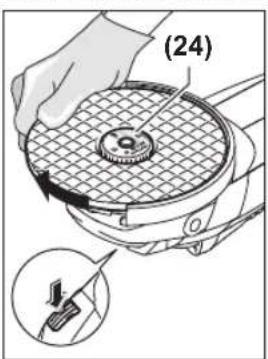

(12) PikakiininitysmutteriSDS-c.liee
(13) Kovametallinen kuppilaikkaa
(14) Katkaisutoiden suojuasa
(15) Katkaisulaikka
(16) Kāsisuojuα
(17) Valikelevyt
(18) Kuminen hiomalautanen
(19) Hiomapaperi
(20) Rengasmutter
(21) Kuppiharjai
(22) Timanttikatkaisulaikka
(23) Ohjaustuen avulla tehtavan katkaisutyon imusuojus
a) Kuvassa nakyva tai tekstissä mainittu lisātarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar-vekekuvastostamme.
Tekniset tiedot
| Kulmahiomakone GWS 2000 J GWS 2000 P GWS 2200 J GWS 2200 P GWS 2400 J GWS 2400 P | ||||||
| Tuotenumero | 3601 HF2 0.. 3601 HF2 1.. 3601 HF4 0.. 3601 HF4 1.. 3601 HF4 2.. 3601 HF4 3.. | |||||
| Nimellinen otto-teho | W 2000 2000 2 200 2 200 2 400 2 400 | |||||
| Nimellinen kierros-luku | \( min^{-1} \)650065006500650065006500 | |||||
| Hiomalaikan maks. halkaisija | mm 230 230 230 230 230 230 | |||||
| Hiomakaran kierre M14 M14 M14 M14 M14 M14 | ||||||
| Hiomakaran maks. kierrepituus | mm 25 25 25 25 25 25 | |||||
| Uudelleenkäynnis-tyssuoja | ● - ● - ● - | |||||
| Pehmeä käynistys | ● - ● - ● - | |||||
| Paino EPTA-Procedure 01:2014 -ohjeden mukaan | ||||||
| -Tärinävaimen-netun lisäkah-van kanssa | kg 5,2 5,1 5,5 5,4 5,5 5,4 | |||||
| -Vakiomallisen li-säkehvan kanssa | kg 5,1 5,0 5,4 5,3 5,4 5,3 | |||||
| Sujoausluokka | \( \square/\square \)/II /II /II /II /II | |||||
Tiedot koskevat 230 V:nimellisjannitett [U]. Tast poikkevien jannitteiden ja maakhtaisten mallien yhteydessn a nia tiedot voivat vahdella.
Mallien GWS 2000 P/GWS 2200 P/GWS 2400 P sahkiitann enn edellytyksi koskevia oheita:
Laite tayttä standardin IEC 61000-3-11 vaatimukset ja kytkentaan liittyy tietyjvaatimuksa. Laite voi aiheuttaa satunnaisia jannitevahteluita epasutuisissa viransyottolosuhteissa. Taman laiteen impedanssiksi on asetettu Z_todeil = 0,18 . Käytta-jän on varmistettava, atta inpedansssin Z_maks omaava liitantapiste, johon laite halutaan kytkea, tayttä impedanssivaatimuksen: Z_todeil ≥ Z_maks . Jos Z_maks on tuntematon, maarita Z_maks kysymalla neuvoa sahkolaitoksetla tai sahkoviranomaisila.
Melu-/tarinatiedot
Melupästäarvot on märitetty EN 60745-2-3 mukaan.
Tyypillinen sahkotyokalun A-painotettu melutaso: aanenpainetaso 97 dB(A); aanentehotaso 108 dB(A). Epavarmuus K =3 dB.
Käytä kuulosuojaimia!
Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epavarmuus K on märitetty standardin EN 60745-2-3 mu-kaan:
Pintojen hionta (karkea hionta):
$$ a _ {n} = 7, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$
Hiomapyöröllä hiona:
$$ a _ {h} = 4, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$
Näissä ohjeissa ilmoitettu tärinataso on mitattu standardoidun mittausmenetelman mukaisesti ja sita voi käyttaa sahkötyokalujen keskinäiseen vertailuun. Se soveltu myos tärinakuormituksen valiaikaiseen arviointiin.
Ilmoitettu tärinataso vostaa sahkötyokalun paaasialisia käytotapoja. Mikäli sahkötyokalua käytetän muunlaisissa toissä, erilaisilla käyttozarvikkeilla tai riittamattomasti huollettuna, tärinataso saattaa poiketa ilmoitetusta arvosta.
Tāma saattaa lisātā huomattavasti koko tyoskentelyjakson tärinakuormitusa.
Tärinakuormituksen tarkaksi arvioimiseksi tulee huomioida myos ne ajat, joloin laite on sommutettuna tai tyhjakaynnillä. Täm voi pientaahuomattavasti koko tyoskentelyjakson tärinakuormitusta.
Maarittele tarvittavat lisavarotoimenpiteet kayttajan suoylemiseksi tarin anaiheuttamilta haitoilta (esimerkiks sahkotyokalujen ja kayttotarvikkeiden huoIto, kasien pitaminen lampiminja tyoprosessien organisointi).
Asennus
Suojusten asentaminen
- Irrota pistotulppa pistorasiasta ennen kaikkia sahkötyokaluun kohdistuvia toita.
Huomautus: Jos hiomalaikka on murtunut kayton aikana tai suojuksen/sahkotyokalun kiinnittimet ovat viottuneet, sahkiyokalu on lahetettavvalittomasti huoltopisteeseen korjausta varten, katso lisatedot kappaaleesta "Asiakaspalvelu ja kayttoneuvonta".
98 | Suomi
Hiontatoiden suojus
Asenna suojus (6) karakaulan pälä. Säda suojuksen (6) asento suoritettavan työn mukaan ja lukitse suojus (6) lukitusuvin (7) avulla.
Sädä suojus (6)niin, ettei kipinäsuihku kohdistu käytäjan suuntaan.
Katkaisutöiden suojus
Käytä hiontakatkaisulaikoilla tehtavissa katkaisu-töissa aina katkaisutöiden suojusta (14).
Käytä riittävän tehokasta polynpoistoa, kun teet kivi-materiaialien katkaisutoitä.
Katkaisutoiden suojus (14) asennetaan samalla tavalla kuin hionatoiden suojus (6).
Ohjaustuen avulla tehtavän katkaisutyön imusuojas
Noudata imusuojuksen käytöohjeita, kun asennat ohjaustuen avulla tehtāvän katkaisutyōn imusuojuksen (23).
Lisakahva
Käytä sahkötyokalua vain lissakahvan (3) kanssa.
Asenna lisakahva (3) tyoskentelyasentosi mukaan vaihteis-ton paan oikealle tai vasemmalle puolle.
Käsisuojus
Asenna kumisen hiomalautasen (18) tai kuppiharjan/ laikkaharjan/lamellilaikan kayttöä varten aina kasi-suojus (16).
Kiinnitä kasisuoju (16) lisakahvan (3) kanssa.
Hiomatarvikkeiden asennus
- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyokaluun kohdistuvia toitä.
Ala koske hioma-tai katkaisulaikkoihin,ennen kuin ne ovat jaahtyneet. Laikat kuumentuvat voimakkaasti kayton aikana.
Puhdista hiomakara (5) ja kaikki asennettavat osat.
Paina hiomatarvikkeen kiinnittämista ja irrottamista varten karan lukituspainiketta (1), jotta saat lukittua hiomakaran paikallee.
Alā paina karan lukituspainiketta ennen kuin hiomakara on pysahtynyt. Muussa tapauksssaa sahkötyokalu saattaa vaurojtra.
Hioma-/katkaisulaikka
Huomioi hiomatarvikkeiden mitat. Reian halkaisijan taytyt sopia kiinnityslaippaan. Alä kayta adaptereita tai supistuskappaleita.
Jos käytat timanttikatkaisulaikkoja, varmista, etta timanttikatkaisulaikkaan merkitty kiertosuuntanuoli ja sahkötyokalun pyorimissunta (katso vaihteiston paassə oleva kiertosuuntanuoli) vastaavat toisiaan.
Asennusjärestys on esitetty kuvasivulla.
Kun haluat kiinnittä hioma-/katkaisulaikan, ruuvaa
kiininitymutteri (10) paikalleen ja kirista se laikka-avaimella
(katso "Pikakiininitymutteri SDB
Asennettuasi himatarvikkeen tarkista ennen käynistystä, etta himatarvike on kunnolla paikallaan ja
että laikka voi pyöirä vapaasti. Varmista, ettei hiomatarvike hankaa suojusta tai muita osia vasten.
Kiinnityslaipan (8) keskitysreunan ymparille on asennetttu muoviosa (O-rengas). Jos O-rengas puuttuu tase on rikki, kiinnityslaippa (8) taytye heddottomasti vaihtaa ennen kayton jatkamista.
Lamellilaikka
Asenna lamellilaikan kayttoa varten aina kasisuojus (16).
Kuminen hiomalautanen
Asenna kumisen hiomalautasen (18) käytöä varten aina käsisuojus (16).
Asennusjärestys on esitetty kuvasivulla.
Asenna ennen kumisen hiomalautasen (18) kiinnittamista 2 valikelevya (17) hiomakaraan (5).
Ruvaa rengasmutteri (20) paikalleen ja kirista se laikkaavaimen avulla.
Kuppiharja/laikkaharja
Asenna kuppiharjan tai laikkaharjan käytöä varten aina kāsisuojus (16).
Asennusjarjestys on esitetty kuvasivulla.
Kuppiharja/laikkaharja taytyy ruuvata kunnolla kiinni biomakaran laipan kierten loppuun asti. Kirista kuppiharja/laikkaharja kiintoavaimen avulla.
Pikakiinnitysmutteri SDS-c/
Hiomatarvikkeen vaildon helptamiseksi voit kayttä kiinittymutterin (10) sijasta pikakiinnitysmutteria (12),jonka voi irrottaa ja asentaa ilman tyokaluja.
Pikakiinitysmutteria (12) saa käytä vain sellaisten hioma-, katkaisu- ja harjalaikkojen kiinnitykseen, joiden reikan halkaisija on 22,2 mm.
Käytä vain ehjää ja moitteettomassa kunnossa olevaa pikaikinnitysmutteria (12).
Varmista kiinntyksen yhteydessä, ettei pikakiinntyms mutterin (12) tekstipuoli ole hiomalaikkaan pän; nuolen taytyo osoittaa merkintaan (24).
Paina karan lukituspainiketta (1), jotta saat lukittua hiomakaran paikalleen. Ki-rista pikakiinnysmutteri kaantamalli hiomalaikkaa voimakkasti myotapai-vaan.
Oikein kiinnitetty ja ehja pikakiinnitysmutteri on mahdollista avata kasin. Avaa mutteri kiertamalla pyalletyra rengasta vastapivaan. Alia missan tapauksssaaavaa kiinnjuuttunutta pikakiinnitysmutteria pihdeillvaan kayta laikkaavainta.Aseta laikka-avain kiinnytyskohtaan kuvan mukaisesti.
Sallitut hiomatarvikkeet
Voit kayttä kaikkia tassä kaytöoppaassa mainittuja hiomatarvikkeita.
Käytettävān hiomatarvikkeen suurimman sallitun kierroslu-vun [min-1] tai kehanopeuden [m/s] taytyy vastata vahintaan seuraavassa taulukossa vaadittuja arvoja.
Huomioi tāmān takia hiomatarvikkeen etiketissā ilmoitettu suurin salittu kierrosluku tai kehanopeus.
maks.[mm][mm]
Dbdmin
^-1][m / s]
230822.2650080
180--650080
10030M14850045
Pölyn-/purunpoisto
Tyostettavista materiaaleista syntyvä poly (esimerkiki si lyijy-pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Polyn koskettaminen tai hengittaminen saattaa aiheuttaa käytäjälle tai lahellä oleville henkilöille alergisia reactioita ja/tai hengitystiesairauksia.
Tiettyjen polylaatujen (esimerkiki tammi-tai pyokkipoly) katsotaan aiheuttavan syopaa, varsikin puunsuojaukseen kaytettavien lisäaineiden yhtyeddss (kromaatti, puunsuojaaine). Asbestipitoisia materiaialeja saav katisitellvain asiantuntevat ammattilaiset.
- Käytä mahdollisuuksien mukaan materiaalille soveltuvaa polynpoistoa.
-Huolehdi tyokohteen hyvasttuuletuksesta.
Suosittelemme kayttamän suodatusluokan P2 hengitys-suojanaamaria.
Noudata kaseteltävi materiaaleja koskevia maakohtaisia märäyksiä.
Estä polyn kertyminen työpisteeseen. Poly saattaa olla herkasti sytyvää.
Käytto
Käyttoönonotto
Huomioi verkkojannite! Virtalähteen jannitteen tulee vastata sahkötyokalun laitekilvessä olevia tietoja. 230 V-tunnuksella merkittyjä sahkötyokaluja voi käytää myös 220 V verkoissa.
Jos sahkötyokalua kaytetaan siirrettavien virtalähteiden (generaattoreiden) kanssa, jotka eivat ole riittavan tehkaita tai joissa ei ole soveltuvaa kaynistysvirran voimakkuudenaatelya, talloin suorituskyk yoi heikentya tai kaynistyksen yhteydessa saattaa ilmeta ongelmia.
Varmista käytämä virtälähteen soveltuvuus varsinkin sahköverkon jannitteen ja taajuuden suhteen.
Kännistys ja pysäytys
Kännistä sahkötyokalu tyontämllä kännistysyktkintä (2) eteenpain ja paina tän jälkeen kännistysyktkintä alaspain.
Lukitse käynistyskytkin (2) tyontämllä käynistysyktkintä (2) pidemmälteeenpän.
Sammuta sahkötyokalu vapauttamalla käynnistyskytkin (2), taiJose onlukittu, paina lyhyesti käynnistysyktkintä (2) ja vapauta se tänjälkeen.
Lukoton kytkinversio (maakohtainen):
Kännistä sahkötyokalu tyontämllä kännistysyktkintä (2) eteenpain ja paina tän jälkeen kännistysyktkintä alaspain.
Sahkotyokalu sammuu, kun vapautat kaynnistyskytkimen (2).
Tarkasta hiomatarvikkeet ennen käytto. Hiomatarvikkeen taytyo ola moitteettomasti paikallaan ja sen on pyorittava vapaasti. Suorita vahintaan 1 minuutin pituinen koekäytto ilman kuormitusa. Alä käytva vauroituneita, epapyoreita tai tärisevihiomatarvikkeita. Vauroituneet hiomatarvikkeet voivat murtua ja aiehuttaa tapaturmia.
Uudelleenkäynnistyyssuoja
(GWS 2000 J/GWS 2200 J/GWS 2400 J)
Uudelleenkaynnistyssuoja esta sahkotyokalun hallitsemat- toman kaynnistymisen virtakatkoksen jälkeen.
Kun haluat ottaa sahkotyokalun uudelleen kayttoon, kytke kaynnistyskytkin (2) pois paaltä ja kaynnista moottori uudel-teen.
Pehmeä käynnistys
(GWS 2000 J/GWS 2200 J/GWS 2400 J)
Elektroninen pehmeä kaynnistystoiminto rajoittaa vaantomomentia kaynnistettaessä ja mahdollstaa sahkötyokalun lahes nykaysettoman kaynnistymisen.
Huomautus: pehmea kaynnystoiminto ja uudelleenkaynystyssuoja ovat epakunnossa, jos sahkotyokalu kihtyy heti kaynnystyksen jalkeen huiippunopeuteen. Laheta sahkotyokalu viypymatta huoltoon (osoitteen voit katsoa kappaaleesta "Asiakaspalvelu ja kayttoneuvonta").
Työskentelyohjeita
- Irrota pistotulppa pistorasiasta ennen kaikkia sahkötyokaluun kohdistuvia toitä.
Noudata varovaisuutta leikatessasi Kantavia seiniä, katso kappale "Statlikkaa koskevia ohjeita".
Kiinnita tyokappale, mikali sen omapaino ei pidä sitä luotettavasti paikallaan.
Alä kuormita sahkötyokalua niin voimakkaasti, etta se pysahtyy.
Voimakkaan kuormituksen jälkeen sahkötyokalun on annettava käydävielä mutaman minuutin ajan kuormittamatta, jotta käytötarvike jahtyy.
Alä kayta sahkötyokalua katkaisuhtontatelineessä.
Alä koske hioma-tai katkaisulaikkoihin, ennen kuin ne ovat jähtyneet. Laikat kuumentuvat voimakkaasti kayton aikana.
Karkeahionta
Alä missän tapaukssska kytä katkaisulaikkaa karkeahiontaan.
Karkeahionnassa saat parhaat tyotulokset laikan 30 - 40^ tyostokulmalla. Hio sahkotyokalulla edestakaisin likkein ja paina sita kevysti pintaa vsten. Nain estat tyokappaleen liallisen kuumenemisen sekavarjaytymien ja urien syntymi-sen.
Lamellilaikka
Lamellilaikan (lisātarvike) avulla voit hioa myös kaarevia pintoja ja profileita. Lamellilaikat takaavat huomattavasti pi-demm käytöän, hiljaisemman käytömelun ja viileämnan hionnan tavanomaisin hiomalaikkoihin verrattuna.
Metallin katkaisutyot
Käytä hiontakatkaisulaikoilla tehtavissa katkaisu-töissa aina katkaisutöiden suojusta (14).
Katkaise tyokappale kyseiselle materiaalille sopivalla tyoskentelynopeudella. Alä paina tai kallista katkaisulaikkaa alakä liikuta sitä edestakaisin.
Alajarruta pysaytettavaa katkaisulaikkaa laikan kylkiavasten painamalla.
Sahkötyokalua taytya aina ohjata pyorintasuunnan vastaisesti. Muuten on vaara, etta laikka tempautu hallitsemattomasti ulos leikkausurasta. Aseta laikka profillien ja nelikulmaputkien katkaisssa mieluiten pienimman poikki-leikkauksen kohdalle.
Kiven katkaisutyot
Käytä riittävän tehokasta polynpoistoa, kun teet kivi-materiaialien katkaisutoitä.
Käytä polynsuojanaamaria.
Sähkötyokalua saa käyttaa vain kuivaleikkaukseen/kuivahiontaan.
Käytä kivimateriaalin leikkaamiseen mieluiten timanttikatkaisulaikkaa.
Kun kayt at ohjaustuella varustetua katkaisutyon imusuojusta (23), polynpoistoon valittavan imurin taytyy olla hyvaksytty kivipolyn imurointiin. Bosch-yhtion valikoimassa on tahan tehtavaan soveltuvia polynimureita.
Kytke sahkötyokalu paalle ja aseta se ohjaustuen etuosan kanssa tyokappaleelle. Tyonn sahkötyokalua uteenpain rau-hallisella, tyostettavallee materiaalille sopivalla vauhdilla.
Kun katkaiset erittain kovia materiaialeja (esimerkiksi suuren kvartsipitoisuuden omaaavaa betonia), timanttikatkaisulaikka saattaa ylikumentua. Talloin se voi vauroitua. Timanttikatkaisulaikkaa ymparoivakipinakehakertoo laikan ylikumemisesta.
Keskeyta tassa tapauksessa katkaisutyo ja anna timanttikat-kaisulaikan pyoria hetken ajan kuormittamattomana huippunopeudella, jotta laikka jahtyy.
Huomattavasti hidastunut tyostonopeus ja laikan ymparillä nakyvä kipinakehö ovat merkkejä siitä, etta timanttikatkaisu- laikka on tylsynyt. Laikan voi teroittaa tekemälä lyhyen leikkauksen kuluttavaan materiaaliin, esimerkiki kalkkihiekkakiyeen.
Statiikkaa koskevia ohjeita
Kantaviin seiniin tehtavia reikiä koskevat maakohtaiset mäar¥kset. Naita märayksi on ehdtomasti noudatettava.
Ksy ennen toiden aloittamista nuvoa vastaavalta staikolta, arkitehdiltai rakennusmestarilta.
Hoito ja huoIto
Huolto ja puhdistus
Irrota pistotulppa pistorasiasta ennen kaikkia sahkötyokaluun kohdistuvia toitä.
Pida sahkotyokalu ja tuuletusaukot puhtaina luotettavan ja turvallisen tyoskentelyn varmistamiseksi.
Mikali mahdolista, käytvaativissa käyttoolosheissa aina polynimuria. Puhalla tuuletusaukot puhtaiki säännollisin valiajoin ja kytke eteen viktavirtasuojakytkin (PRCD). Metallia tyostettäessä sahkötyokalun sisalle saattaa keräntyä sahkoja johtavaa polyä. Sahkötyokalun sujoaeristys saattaa heikentyä.
Sälytä ja käsittele lisarvikkeita huolellisesti.
Jos virtajoho taytyy vaihtaa, turvallisuussyista taman saa tehdā vain Bosch tai valtuutetu Bosch-sahkötyokalujen huoltopiste.
Asiakaspalvelu ja kayttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huohtoa sekā va- raosia koskevin kysmyksiin. Rajaytyskuvat ja varaosatiedot ovat myos verkko-osoitteessa: www.bosch-pt.com
Bosch-kayttoneuvontatiimi vastaa mielellaan tuotteita ja tarvikkeita koskeviin kysmyksiin.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen malkilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.:080098044
Faksi: 010 296 1838
www.bosch-pt.fi
Muut asiakspalvelun yhtyestiedot loydät kohdasta:
Sahkotyokalu, lisarvikkeet ja pakkaukset tulee toimittaa ymparistoystavallseen uusiokaytto.
Ala heita sahkitokaluja talousjatteisiin!
Koskee vain EU-maita:
Eurooppalaisen käytösta poistettuja sahkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sita vastaan kansallisen lainsädännon mukaan käytökelvottomat sahkötyokalut tulee kerä erikseen ja toimittaa ympäristöystävälliseen uusiokäytöön.
Jos käytösta poistetut sahkö- ja elektroniikkalaitteet häviteaen epaaianmukaisesti, niiden mahdollisesti sisälätmat vaaralliset aineet voivat aiheuttaa haittaa ympäristöl je ihmisten terveydelle.
Eληνικα
Ynooieic aopaaieia
Fevikc unobeiieic aoopaaleiac yia nAekptika epyaia
TPOEI0TOIHs
Haeipouvapuoynoncpaivetai otneiaidea yapaikw.
Tn oTepewan Tou biakou aeavoc/konnc Biowate to naEi μaδι OoφiyEnC (10) kai opieTe to me to yavTzokkεiδo (βλeNe «NaEμδι TauxuOoφiyEnc SDS.
Meta n ouvapmooynon tou aeavtkoepyaaleiou ka npiv va oedeTe to naektpkoepyaieo ceioupyia va
βeauveote oTo IeavTuK epyaleo elva uvaipou loynuevo ootkai npoei va nepiopetepetal eaetheta pa. Na eauveote enionc oTo Ieauvtko epyaleo 6ev ayyieTov npoouakntpna naaa eapntmuata.
Tn phavnta unodoxc (8) yupo ano to nepuaiiio kevtpapiaqatoc elva tonoetnevo evnaotko eaptnua (daKTuloc otayvanoinoc "O"). Otav leine o daKtuloc otayvanoinoc "O" n otav elva xalaouevoc, npene va
avrkataaotathetai onoohnoten phavrtua unodoxnC (8) npiv nV nepaipepw xphon.
AloKoc 1eIavonC e quIaPakua
Tua cepyaoiec me Tov bdo kao leavonc me puaapakau ouvapnoooyeite navtoTe npoostaia xepov (16).
AaotixevioicdoKocLeiaovc
Tua Tc epyaie ec ToV aaoTxEvio biko aeiaovc (18) ouvapaooyeite navtoe npooraia xepow (16).
H aipauapoloyon paivetai ot aeia ypaikov.
Piiv tn ouvapoloyon tou aaotiyeviou biokou leiavoc (18)
TOnoBentne Tc 2 pOeAec anoTaonc (17) oTov axova aeivanC5).
H eipuovapuoIoynonc paivetai otn oeiia ypaipkiv.
H notnpoei6n bcupta/biaikoei6n bcupta npenei va bi60-0e1 otav aEova aeivanc too, xpv iaakouna otaepa onp avtcaou aEova aeivanc oTo TEACO Tou OteipuatoC tou aEova aeivanc. 5piTe TIV notnpoei6n boupto/biakoei6n Boptaa eva yepauviKaei6i oraepa.
TaquaouoepyEgSDS-eic
Tia nV anAn aalaynTwv EApntmawLeavonxupic Tn xpn on aaov epyaieiw mopeire avri Tou naipadou ouqpiyEs (10) va npoiomoinoete To naqabi tauxuouqpiyEs (12).
To naEiabi taXuOophiYnc (12) eIITpemetai va Xpnoi- monouthei ovo yia biokouc leiaovcn h biokouc konnc h biokoeideic bouptoe c ie duapertpo onc 22,2 mm.
Xpnoonoeite mvo eva ayoyo, xwpic nmu naeipad taXuouooync (12).
Kata to 1 npooeTe, oote nnaeupa me tny emypa- tonu naqmaio taxuaooovicn (12) va n deixvei npoc tov biako aeivanc, to de bao npenei va deixvei npoc to mapkapipevo deiktn (24).
108|EAanvika
TnAeTo nAnKtpo aKnVtonoinanTou aOva (1),Yia TnV aKnVtonoinan Tou aOva aeavoc, Ia va opiEte Otaepa to nauabi tauao- oync, yupioTe tvdo KaLeavancduvata npoc tn popaTawdeiktovtoupoAo.
'Eva owa tpepeuveo, ka lo naqua taxuouphiync mnopeite va to uoe te Me to xepi, npiotpovtac to kVwto baktuio evavia ot npopaTowbektwoupoyo. Mn uoe note eva uykawev noqua taxu ouphiync me pua taumiba, aaaa xnpaonoeite to yavtzokkefo. Tonothe To yavtzokkefo, onwc paivetai atny eikova.

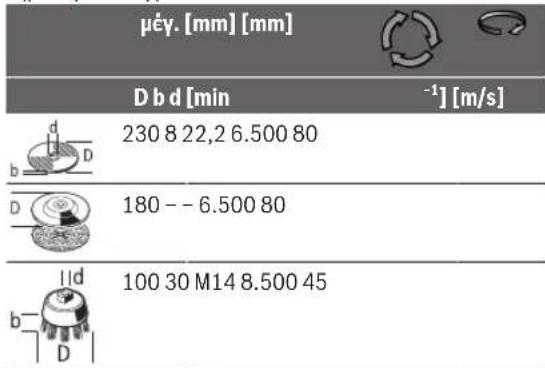

Entprra eapnmuata aeivanc
Mnpoeite va xpnouonnoeote ola ta avapepepeva oe autec TIC obnyie, aeitoupyia eapntmuata aeivanc.
O eitpttoc apioooc oipovm [min] n avtoiaa npieeprkih taxtnta [m/s] twxnpouoioupevwv eapntmuwV aeiavoic npene va avtanokpivetai toiyotepo ota otoixia tou nio katw nivaka.
I' auto npooeTe rov emrptento apoO oToPoov n nepue- TpkiT axutnta nou avapepetai naW otNv etiketa Tou eap- tmuatoc aeivanc.
Avappponakovc/pokaviw
H akovn ano opiaeva ulka.n. x. ano moaubdoxecmuoyiec, ano peika eibn Eulou, ano opukta ulika kai ano petaaaa monei va eiv aovuyieivn. H enapn me tn okovn n/kai n etonvon tnc monei va npokalaeaee aalpeyikec avipaoei n/ka aooveieic twv avanveuotikow odov tou xpnotn tuxov napeupakokoeuvw atopwv.
Opiueva eon okvnc, n. x. oovn ano Eulo Belaividiac n
xiac oewpouvtaikpkioyova, 1iaitepa oe uovuaogme
diapopa ounpawatikaukaiouxpoiopoiouvtai otyn
katepyaia Euawv (evwoeic xpomegaiou, Euonipoatauteukia
mu). H katepyaia auiavtrouwv uukowv entpentai mvo ce
eiktaideeuve atota.
- Na xŋaŋoηoɪeɪte kātə to duvaɪt yɪa t o ekətote uʌkɔ
tnv kɑːtʌnʌn avappɒpən. - Na φροντιζέτε γία τοῦ καλό αεριαύ του χώρου εργασιας.
-2ac oupouleoume va opate paokec avanveotiknpoataiae me tpo katnyopiac P2.
Na trpeTe tic diataEic nou xouou vOnxwpa aac yia Ta diapopa uno katepyaia uikd.
Anopeuyete Tn dnioupyia ouoowpeuoc oovnc 0to xpo nou epyzoe. Okovec avapaeoyvat ekola.
Aetroupyia
OeonoeAetoupyia
IpooeTe nV taon dKtuou! Ta oToxiea Tc taoc nTc nnic peuapoc npenei va taurizovtae ta avriotoxa oToxieia enawo otnv mavikda kataokuaotn tou nkektpko epyaleiou. Hektpka epyaleia e xapaaknpitotkn taon 230 V leiouoyuv kal e taon 220 V.
Kata t n aeitoupya Tou naketpiok oepyaleiou oe kuvntec mnyec peuatoC (yevvntpiec), oiolec 6 diahetouv apketec epepeieoc xuooc n katalnnan puthetaiun tc taon c ie vixuon Tou peuatoC ekivnnc, kata nveevpyooinan npoei va npouaotei anwlaia ioxucn aouvnhcn opneipopda.
PiooEe npakaaw nV kataaannotnTa TNC yevnnptiac peu matoc nou xnpaonoiie, idiaitepa wc npoc nV taon kalnt ouxovntnTou diktuou.
Oeog eAletoupyia kEKTc Aetoupyiac
Tia Tn 0eon eAetroupyia Tou nAekptikou epyaieiou npwTe Tov diaKoTn On/Off (2) npoc Ta eepoc kai otn ouvexia niote sov.
Tia Tn Otaeponolnon Tou diakontn On/Off (2) onpwe Tov diakontn On/Off (2) nepootepo npoc Ta e npoc.
Tn anevepyooin Tou nekpiou epyaleiou apote Tov diaokntn On/Off (2) eueo np otav tav kieu evoc, natote ouvtou biaokntn On/Off (2) kal ahote tov p ta eueoepo.
Tunoc dakuonn xwpic kAeIdeltaa (avaoya n xopa):
Korrastamata voi valgustamata tokoht voib pohjustada onnetusi.
Seadme poorleva osa kuljes olev reguleermis- voimutrivoti voib pohjustada vigastusi.
Välttige tolukunemist tökohta. Tolm vöib kergesti suttida.
