| Typ produktu | Szlifierka kątowa |
| Marka | Bosch |
| Model | GWS 2000 J Professional |
| Moc nominalna pobierana | 2000 W |
| Prędkość nominalna | 6500 obr/min |
| Maksymalna średnica tarczy | 230 mm |
| Gwint wrzeciona | M14 |
| Maksymalna długość gwintu | 25 mm |
| Zabezpieczenie przed przypadkowym uruchomieniem | Tak |
| Łagodny rozruch | Tak |
| Waga (z uchwytem dodatkowym antywibracyjnym) | 5,2 kg |
| Waga (ze standardowym uchwytem dodatkowym) | 5,1 kg |
| Stopień ochrony | II (podwójna izolacja) |
| Poziom ciśnienia akustycznego | 97 dB(A) |
| Poziom mocy akustycznej | 108 dB(A) |
| Drgania (szlifowanie) | 7,5 m/s² |
| Drgania (szlifowanie papierem ściernym) | 4,5 m/s² |
| Zasilanie | 230 V, sieć |
| Zastosowania | Szlifowanie, cięcie, szlifowanie papierem, szczotkowanie |
| Konserwacja | Czyszczenie szczelin wentylacyjnych, przedmuchiwanie sprężonym powietrzem |
| Bezpieczeństwo | Zabezpieczenie przed przypadkowym uruchomieniem, łagodny rozruch, osłona ochronna, blokada wrzeciona |
| Akcesoria w zestawie | Uchwyt dodatkowy, osłona ochronna, klucz dwuotworowy, nakrętka dociskowa |
Często zadawane pytania - GWS 2000 J Professional BOSCH
Pytania użytkowników dotyczące GWS 2000 J Professional BOSCH
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Młynek do kawy w formacie PDF za darmo! Znajdź swoją instrukcję GWS 2000 J Professional - BOSCH i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GWS 2000 J Professional marki BOSCH.
INSTRUKCJA OBSŁUGI GWS 2000 J Professional BOSCH
Wskazówki bezpieczewska
Ogólnezasady bezpieczenstwa podczas przy z elektronarzedziami
OSTRZEZENIE Nalezy przyczycytac wszystkie
ostrzezenia i wskazówki. Nieprze
strzeganie ponijszych ostrzezenia i wskazowej sąstć przyczyna pożenia pradem elektrycznym, pozaru i/lub po-waznych obrażeni ciał.
Nalezy zachowac wsystkie ostrzezenia i wskazowych dladalszego zastosOWANIA.
Pojecie "elektronarzedzie" odnosi sie do elektronarzedzi zasilanych energia elektryczna z sieci (z przywodem zasilajacym) i do elektronarzedzi zasilanych akumulatorami (bez przywodu zasilajacego).
Bezpieczentwo w.),
Miejsce pracy nalezy utrzymywac w czystosci i zapewnic dobre oswietenie. Nieporzadeki brak wlasciwogo oswietenia przyjajawypadkom.
Elektronarzędzi nie sązy uzywac w srodowiskach zagrożonym wybuchem, np. w pouchu latwopalnychciecy, gazów lub pyłow. Podczas przy elektronarźdiem wytwarzaja są iskry, króre moga spowodwuć zapłon pyłow lub oparów.

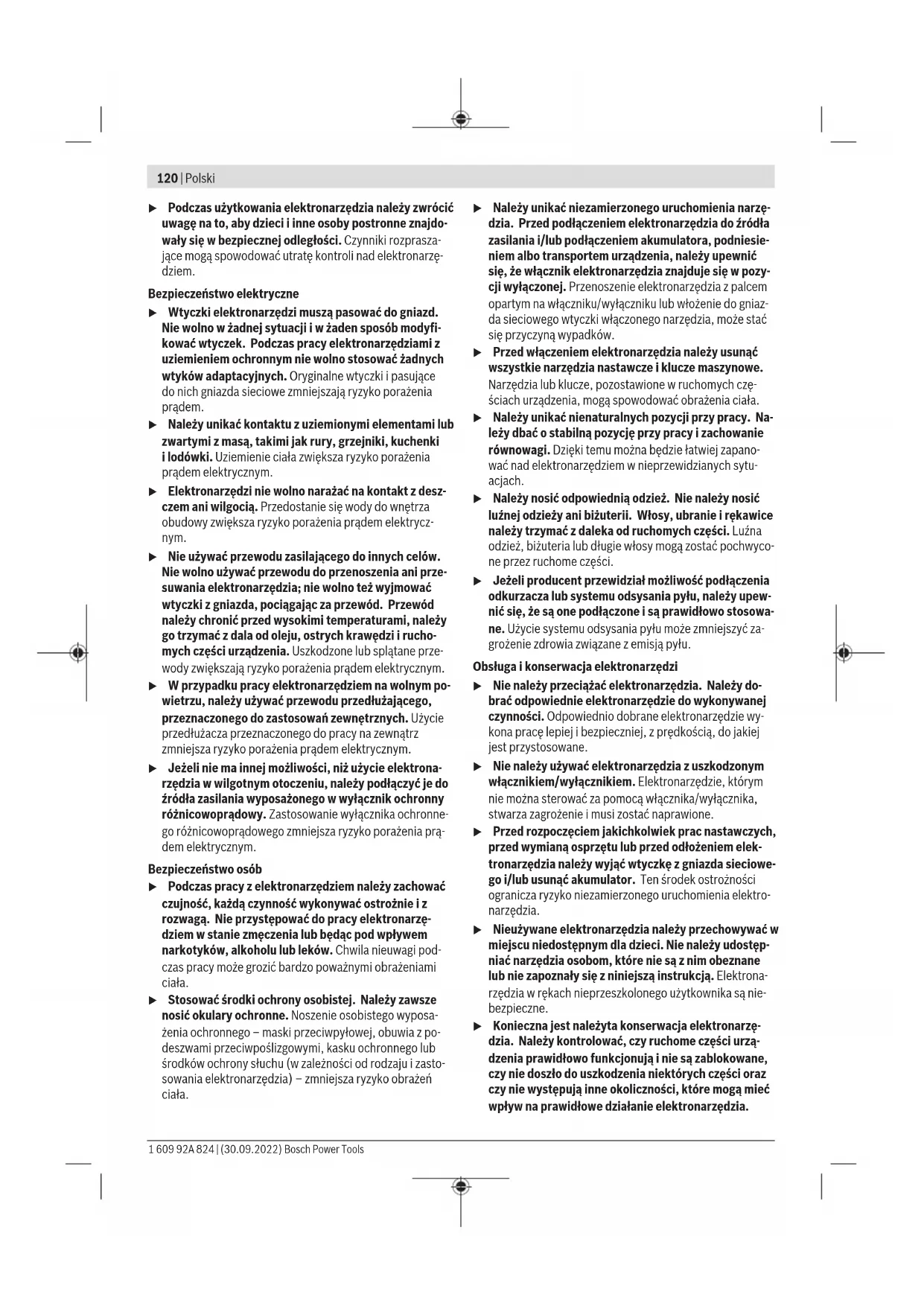

120 | Polski
Podczas uzytkowania elektronarzedzia nalezy zworci uwage na to, aby dane i innate osoby postronne znajdowały sie w beziepiecznej odlegosci. Czynniki Rozprasza-Jace moga spowodowac utrata kontroli nad elektronarzedziem.
Beziepceiestewo elektryczne
Wtyczki elektronarzedzi musza pasowac do gniazd. Nie wolno w zadnej sytuacji i w zaden sposob modyfikowa wtyczek. Podcas pracy elektronarzedziami zuziemieniem ochronym nie wolno stosowac zadnych wtykow adaptacyjnych. Oryginalne wtyczki i pasujuce do nich gniazda sieciowe zmniejszaja ryzyko paraZenia pradem.
Nalezy unika kontaktu z uziemionymi elementami lub zwartymi masa, takimi jak rury, grzejniki, kuchenki i lodowy. Uziemieniecia zwieksza rzyko porazenia pradem elektrycznym.
Elektronarzedzi nie wolno narazac na kontakt z desczem ani wilgocia. Przedostanie sie wody do wnetrza obudowy zwieksa ryzyko porazenia pradem elektrycznym.
- Nie uzywac przyzewodu zasilajacego do innych celów. Nie wolno uzywac przyzewodu do przenoszenia ani przysuwania elektronarzędzia; nie wolno teź wyjmownik wtyczki z gniażda, pociągȩć za przywod. Przymod naleź chronić przydzwosokimi temperaturami, sąȩ go trzymać z dala od oleju, ostrych krawędzi i ruchomych;cęsci urzadzenia. Uszkodzone lub splątane przywody zȩkaża ryzyko porazenia przemem elektrycznym.
W przypadku pracye elektronarzedziem na Wolnym po-wietru, nalezy uzywać przewodu przydłużajęco, przyznaczonego do zastosowan zewétrznych. Uźcie przydłużacza przyznaczonego do pracy na zewnatrzzmiejsza ryzyko porañenia prādem elektrycznym.
Jezeli nie ma inney mozliwosci, niu uzyie elektronarzedzia w wilgotyn otoczeniu, naley podlaczye je do zrodla zasilania wyposazonego w wylacznik ochrony roznicowopradowy. Zastosowanie wylacznika ochronnego roznicowopradowo gozmiejsza rzyko porazenia pradem elektrycznym.
Beziepceansewo osob
Podczas praczy elektronarzędziem nalezy zachowac czujnosc, kaźda czynnosc wykonywać ostrożie i z rozwaga. Nie przystepoweak do praczy elektronarzedgelem w staniezmęczenia lub sąc pod wplywem narkotyków, alkoholu lub leków. ChwilaNieuwagi podczas praczy moze grozic bardzo powaznych obrazeniami ciała.
Stosowac srodki ochry osovistej. Nalezy zawsze nosic okulary ochrme. Noszenia osobistego wyposażenia ochronnego - maski przyciwypyłowej, obuwia z podeszwami przyciwposlizgowych, kasku ochronnego lub srodków ochrony sąchu (wazoleńosci od rodzaju i zastosowania elektronarżędzia) - zmiejeśza ryzyko obrażnychciała.
Nalezy unikaćniezamierzonego uruchomienia narędzia. Przed podlaczeniem elektronarżedzia do zrodla zasilania i/lub podlaczeniem akumulatora, podniesieniem albo transportem urzadzenia, danezy upewnicie, ze wącznik elektronarżedzia znajduje sie w poźycji wylaczonej. Przenoszenia elektronarżedzia z palcem opartym na wączniku/wyćzniku lub włozenia do gniażda sieciowego wtyczki wączonego narędzia,MZEst za przyczyna wypadków.
Przed wlacieniem elektronarzędzia nalezy usunac wsystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych czeciach urzadzenia, moga spowodowej obrażenia ciaja.
Nalezy unikac nienaturalnych pozycji przy pracy. Na-lezy dbac o stabilna pozycje przy pracy i zachowanie rownowagi. Dziegers temu moza bedzie latwiej zapanowac nad elektronarzedziem w nieprzewidzianych sytu-acjach.
Nalezy nosić odpwiednia odziež. Nie nalezy nosić luźnej odziezy ani bižuterii. Włosy, ubranie i rykawice nalezy trzymać z daleka od ruchomych czesci. Luźna odziež, biżuteria lub dlugie włosy moga zostac pochwycne przyz ruchome czesci.
Ježeli producent przywidzialność podlaczenia odkurzacza lub systemu odysania pytu, nalezy upewnic sie, ze sa one podlaczone i są prawidlowo stosowanie. Użcie systemu odysania pytu要去zmniejsyc za-grozenia zdrowia zwiagini z emisji pytu.
Obsluga i konserwacja elektronarzedzi
Nie nalezy przyciezać elektronarzedzia. Nalezy do brać odpowiednie elektronarźedzie do wykonywanej czynnosci. Odpowiednio dobrane elektronarźedzie wykona pracelepiej beziepiecznych, z prędkość, do jakiej jest przystosowane.
- Nie nalezy uzywać elektronarżedzia z uszkodzonym wącznikiem/wyȩcznikiem. Elektronarżedzie, ktorym nie sąna sterowania za pomocamy wącznikia/wyȩcznika, stwarza zagrozenia i musi zostarc naprawione.
Przed Rozpoczeciem jakichkolwiek prac nastawczych, przy wymiana osprzetu lub przy odlozeniem elektronarzedzia nalezy wyjac wtyczke z gniaźda siediowego i/lub usunac akumulator. Ten srodek ostrożnosci ogranica ryzyko niezamierzonego uruchomienia elektronarzedzia.
Nieuwyane elektronarzedzia nalezy przechowyac w.), mięsću niedostepnym dla daneci. Nie nalezy udostepniac narzedzia osobom, któ nie są z nim obeznane lubNie zapoznały sie z niniejsza instrukacja. Elektrona- rzedzia w ryckach nieprzeszkolonego uzytkownika sąNiebezpiecze.
Konieczna jest nalezyta konserwacja elektronarzezdzia. Nalezy kontrolłowac,czy ruchome czeci urzadzenia prawidlowo funkcionuja iNie są zablokowane,czy nie doszło do uszkodzenia niedtorych czeci orazczyNie wystepuja innokolicznosci,ktore moga miae wplywnaprwdlowedzialanieelektronarzedzia.
Uszkodzone czeci nalezy naprawic przy uzyciem elektronarzedzia. Wiele wypadkow spowodowyanch jest niewaosciwa konserwacja elektronarzedzi.
Nalezy stale dbac o czystość narędzi skrawajacych i regularnie je ostrzych. Starannie konserwowane, ostre naręźdia skrawajcie radziej sie blokuji i sąfatwiejsze w obshudez.
Elektronarzedzi, osprzetu, narzedzi robocych itp. na-lezy uzywac zgodnie z ich instrukcjami oraz uwzgledniac warunki i rodzaj wykonywanej pracy. Niezgodne z przyeznacieniem uzycie elektronarzedzia要去 doprowadzic do niebezpiecznych sytuaci.
Serwis
Prace serwisowe przy elektronarzedziu moga byc wykonywane wylacznie przy wykalifikowypersonel i przy uzyciu oryginalnych czeci zamiennych. Gwarantuje to bezpieczna eksploatacje elektronarzedzia.
Wskazówki dotyczne bezpieczeniapracy zszlifierkami kątowymi
Wspólnezasadybepezecnstwapracypodczas szlifowanza za pomocā tarcz oraz szlifowanza za pomocapapieru sciernego,obrókpi powierzchni za pomocaszczotek drucianych i cięcia za pomocā tarcz
Elektronarzédzie jest przyznaczone do pracy jako szlifierka, szcztoka druciana i przycinarka. Nalezy zapoznać sie ze wsystkimi ostrzeżeniami i wskazowej dotyczymi bezpieczność uzytkowania oraz ilustracjiami danymi technicznych, dostarczonymi wrazniniejszym elektronarzédziem. Nieprzestrzeganie po-nieszych wskazowej要去 sączyzną parażenia prȩdom elektrycznym, pożaru i/lub powaznych obrażci?ała.
Elektronarzędziem tymNie nalezy wykonywać czynnosci takich jak polerowanie. Stosowanie elektronarzȩdzia do czynnosci, do ktorych nie jest ono przywidziane, jest niebeźpieczne iMZe skutkowych obrażeniami.
- Nie nalezy uzywać osprzȩtu, ktory nie jest przyznaczenia do tego elektronarżędzia lub zalecany przy bezroducenta. Fakt, ze osprzȩ daje sie zamontowć do elektronarżędzia, nie gwaramtuje bezpiecznégo uzycia.
Dopuszczalna predkość obrotowa stosowanego narędzia roboczego musi byc co najmiej rowna podanej na elektronarzędziu predkosci maksymalnej. Narȩdzia robocze, obracajcie sie z szybsza niż dopuszczalna predkoscia, moga peknac, a ich fragmenty odprysnac.
Srednica zewnetrznai grubosc stosowanego narzedzia roboczego musza odpowiadac wymiaromazolenym dla danego elektronarzedia. NieprawidHowe rozmiami narzedzi roboczych utrudniaja dzialanie elementow zabezpieczajacych oraz ich kontrole.
Gwintowane narędzia robocze musza byc dokladnie dopasowan do gwintu wrzejciona. Otwór narȩdzi roboczych montowych przy użciu kólnerzy musi dokladnie pasowej do srednicy kólneria. Narȩdzia robocze, króne nie pasuja dokladnia do osprzetu montazo
wego elektronarzedzia,OCRacijsierierownomiernie, wywojuc silne orgzac utrata panowania nad elektronarzedziem.
W zadnym wypadku nie nalezy uzywać uszkodzonego osprzetu. Przed kaźdym uzyciem nalezy skontrolować naręźdia robocze, np. tarcze scierne pod katem ubytków i peknić, talerze szlifierskie pod katem pęknić, starcia lub nadmiernego zuźycia, a szczotki druciane pod katem lużnych lub połamanych drutów. W razie upadku elektronarźdia lub narȩźdia roboczego, na-lezy sprawdzić,czyNie uleglo ono uszkodzeniu i ewentualnie uzyc innego, niewskodzonego narȩźdia. Po sprawdzeniu i zamocowaniu narȩźdia roboczego, elektronarźdie danezy wączyć na minute na najwyższe obroty bez obciezenia, zwracajć przy tym uwage, by osoba obslugujacja i osoby postronne znajdujace sie w poplitu, znalazy sie poza strefa obracajAcego sie narȩźdia. Uszkodzone narȩźdia lami są najcieść jej w tym czasie probnym.
▶ Nalezy stosowac srodki ochryn odobistej. Wazoleznosci od zastosowania nalezy stosowac maske ochronna, gogle lub okulary ochrone. Wazoleznosci od rodzaju pracy, nalezy nosic maske przechiwypłowa, srodki ochry sluchu, rekawice ochrione oraz spezialny fertuch, chroniacy przyd malymi czastkami scieranego i obrabianego materiaiu. Nalezy chronic oczy przyd unoszącymi sie wgowietru ciałami obczymi, powstałymi w czasie pracy. Maska przechiwypłowa i ochronna drog oddechowych musza filtrowac podstajcy podczas pracy pól. Oddziaływanie hałasu o duzym natężeniu przyez dluszysz okres czasu,MZne spowodowej utrate sluchu.
Osoby postronne powinny znajdowac sie w bezpiecznej odlegosto ci od strefy zasięgu elektronarżedzia. Káźdy, kto znajduje sie w_CITYtu pracujacego elektronarżedzia, musi stosowac srodki ochrony osobistej. Odłamki obrabianego elementu lub pękniétrogo narżedzia roboczego moga zostac odrzucone na duź odlegosto i spowodawac obrażenia u osoby znajdujacej sie nawet poza bezposrednia strefa zasięgu.
Podczas wykonywania prac, przy ktorych narzedzie skrawajce mogloby natrafic na ukryte przewody elektryczne lub na wlasny przewod zasilajacy, elektryarzedzie nalezy trzyma wylacznie za izolowane powierzchnie. Kontakt z przewodem elektrycznym pod napieciem要去 spowodowac przykazanie napiecia na niedolowane czeci metalowe elektronarzędzia, grozac po-razeniem pradem elektrycznym.
Przewod sieciowy nalezy trzymac z dati od obracajcych sie narzedzi roboczych. W przypadku utraty kon-. troli nad narzedziem, przewod sieciowy要去 zostac przyciepty lub wciagniety, a dtoń lub cala reka moga do-. sta c sie pod obracaiace sie narzedzie robocze.
Nigdy nie wolno odkladac elektronarzedzia przyd calkowitym zatrzymaniem sie narzedzia roboczego.Obracajace sie narzedzie要去 zaklinowac sie w obrabianejpowierzchni, w konsekwenci czego elektronarzedzie zacznie zachowyac sie w sposob niekontrolowy..
122 | Polski
- Nie wolno przenosić uruchomionego elektronarzédzia. Przyypadowykontakt ubrania z obracajnym sie narzedzieim roboczym要去 spowodac相关政策 wciagniecie i kontakt narźedzia roboczego zcialem osoby obstuguacja.
Nalezy regularnie czyszeci szczeliny wentylacyjne elektronarzedzia. Wentylator silnika wciaga pyt do obudowy, a duze nagromadzenie pytu metalowego要去 spowodowa zagrozenia elektryczne.
Nie nalezy uzywać elektronarzedzia w基础知识 materialów latwopolnych. Iskry moga spowodowej ich załon.
Nie nalezy uzywać naręźdi roboczych, ktore wymagaj stosowania plynnych srodków chłodźych. Uzycie wody lub innych plynnych srodków chłodźych grozi porażemium lub udarem elektrycznym.
Odrzut odpowiednie ostrzezenia
Odrzut jest nagl reakcja elektronarzedzia na zablokowanie lub zahaczenia obracajacego sie narzedzia, np. tarczy sciernej lub tnacej, talerza szlifierskiego, szczotki drucianej itp. Zablokowanie lub zahaczenia prowadzi do naglego zatrzymania obracajacego sie narzedzia roboczego. Niekontrolowane elektronarzedzie dostanie w zwiazku z tym szarpniete w kierunku przyciwnym do kierunku obrotu narzedzia roboczego.
Gdy np. tarcza scierna zahaczy sie lub zablokuje, zagrebiona w materiale kraweddz tarczy moze przyeciac powierzchnie, powodujac wypadnięcie tarczy z materiafu lub odrzt elektronarzedzia. Ruch tarczy sciernej (w kierunku osoby obślugujucej lub odNie) uzalezniony jest wtedy od kierunku ruchu tarczy w mistrscu zablokOWania. W takich warunkach moze takze dojsć do pekniecia tarczy sciernej.
Odrzut jest nastepstwem niewaosciwego i/lub blednego spo-sobu uzycia elektronarzedzia lub zastosowania go w niewa-sciwych warunkach. Można go unikné przy zachowanie opisanych poniżej odpowiednich srodków ostroznosci.
Elektronarzędzie nalezy mocno trzyma, a ciało rami ustawic w pozycji, umozliwiajacej zlagodzenia sily odrzutu. Jeziwskl sklad wyposenia standardowego wchodz ickojeść dodatkowa, nalezy jej zawsze uzywac, zbyeMIC jak najwieksza kontrôle nad silami odrzutu lub momem obrotowym podczas Rozruchu. Osoba obsluguja cielektronarzędzie moze kontrlowa reakcie na zwiekszajczy sie moment obrotowy lub sily odrzutu poprzej zastosowanie odpowiednich srodkow ostroznosci.
Nienalezy nigdy trzyma rak w povlizu obracajacego sie narzedzia roboczego. Wskutek odrzutu narzedzie robocze moze zranic reke.
Nalezy zachowac taka pozycje,abyznajdowa scjak najdalej od strefy zasięgu elektronarżedzia w przypadku wystapienia odrzutu. Na skutek odrzutu elektronarżedzie przemieszeczza sied w kierunku(PCZciwynm do ru-chu tarczy w miejscu zablokowania.
Nalezy zachowac szcegolna ostroznosc w przypadku obrobki naroznikow, ostrych krawedzi itp. Nalezy unika sytuaci, w ktorej narzedzie robocz mogloby od
bic sie od powierzchni lub zahaczyc onia. Obracajace sie narzedzie roboczene jest bardziej podatne na zakieszczenie przy obrbcze kątow, ostrych krawedzi lub gdy zostanie odbite. Moż to stać sie przyczyna utraty panowania lub odrzutu.
- Nie nalezy montowac w elektronarzedziu tarcz lancuchowych ani zebatych. Narzedzia roboczego tipo czesto powoduja odrzut i w efekcie utrata kontroli nad elektronarzedziem.
Szczegolnezasady bezpieczenstwa pracy podczas szlifowania i ciecia za pomocarz
Nalezy uzywać wylącznie tarcz zalecanych dla danego elektronarźedzia oraz oslon przyznaczonych do danej tarczy. Tarcz, któreNie są przyznaczone do stosowaniz z elektronarźedziem, nie=nożna naleźycie zabezmiepieczyc. Takie tarcze są niebezmieczne.
Powierzchnia szlifuja carazy z obnizonym (wklestym) srodkiem musi byc zamocowan ponijej plaszczyzny krawedzi oslony. Nieprawidlowo zamocowan tarcza, wystajaca poza plaszczyzn krawedzi oslony, nie bedzie odpowiednio zabepezpieczona.
Oslona musi byc dobrze przymocowan do elektronarzędzia,ajeustawienie musi gwarantowac jak najwieksy stopien bezpieczene sta. Oznacza to, ze fragment tarczy, zworocony w strone osoby obslugujacej, musi byc w jak najwiekszym stopniu załoniety.Oslo na chroni osobe obslugujacz przed odlamkami peknietej tarczy, przypadkowym kontaktem z tarcza oraz iskrami, od ktorych mogloby zapalic sie ubranie.
Tarcz nalezy uzywac tylko zgodnie z przyznaczenia. Na przykriad:Nie wolno szlifowac bocznaw powierzchnia tarczy tnacej. Tarcze tnace sa przyznaczone do szlifowania obwodowo. Wpwhy si bocznych na te tarcze moze doprowadzić do ich pekniecia.
Do wybranje tarczy naleź uzywac zawsze niedszko-dzonymych kolnierzy mocujacych o wlasciwie dobranej srednicy. Odpowiednie kolnierze podtrzymuja tarcze, zmiejszajac tym samym sprawdopobiejstwo jej pek-niecia. Kolnierze do tarcz tnacych moga roznic sie od kol- nierzy przyznaczonych do tarcz szlifierskich.
Niewolno uzywac zuzytych tarcz przeznaczonych do wiekszych elektronarzedzi. Tarcze przyznaczone do wiedszych elektronarzedzi nie są odpowiednie do praczy wyzsza prędkoscią obrotowa, któr jest Charakterystyczna dla mniejszych elektronarzedzi, i moga peknac.
Dodatkowezasadybezpieczeni stwa podczas cięcia tarczascierna
Niewolno dopuszczacdo przekrzywienia sie tarczy w materiale ani stosowac zbyt duzego nacisku na tarcz. Nie nalezy probowac ciac zbyt grubych elementów. Precziona tarcza jest bardziej podatna na wyginaNie sie lub zakleszczenia w szczelinie, co powoduje wzrost sprawdopodobieNSTwa odrzutub peknięcia tarczy.
- Nie nalezy stawac na linii obracajacej sie tarczy ani zania. W riazie odrzutu elektronarzedzie要去 odskoczyc w kierunku operatora.
W razine zakleszczenia sie tarczy lub przerwania operacci cięcza z jakiegokolwiek powodu,NSE wyłączyc elektronarzędzie, trzymajac je w bezruchu do momen-tu calkowitego zatrzymania sie tarczy. Nie wolno wyjmowac tarczy z przycinanego elementu, gdy tarcza znajduje sie w ruchu, gdyz moze to doprowadzić do odrzutu. Naleź zbadac przyczyne zagleszczenia sie tarczy i podjac stosowe danełania w celu wyeliminowania problemu.
Niewolno wznawiać operaci cięcia, gdy tarcza znajduje sie w przechinam elemencie. Tarcze moins ostrożne wlozyć w nacieta szczeline, dopiero gdyosiagnie pelna prędkość obrotowa. Jeźeli elektronarzejdie zostanie ponownie uruchomione, gdy tarcza znajduje sie w przechinam elemencie, tarcza要去 zakleszczychie, wyskoczycz materiahu albo spowodac odrzut.
Dupe pty i duze obrabiane elementy nalezy podeprzc,aby zminimalizowac rzyko zakleszczenia siete tarczy i odzutu narzedzia.Dupe pty maja tendenciede uginania sie pod wlasnym ciżarem. Podpory nalezyustawiac pod przechinany elementem w povlizu linii ciecia i na krawedziach elementu, po obu stronach tarczy.
Nalezy zachowac szcęgólna ostroznosć w przypadku wykonywania cięc wglębnych w istniejacych scenach badź innych nieprzejrzystych obszarach. Wystajaca tarczaMZe przechić rury z gazem lub woda, przewody elektryczne lub obiekty, ktore moga spowoduć odzut.
Zasady bezpieczneistwa pracy podczas szlifowania
- Nie nalezy uzywac zbyt duzych arkuszy papieru scierneo. Przy dorborze papieru scierneo nalezy kierowac sie zaleceniami producenta. Zbyt duzy papiercierny, wystajcy poza obreb tarczy szlifierskiej, groziskaleczieniem i moze spowodawc wyszczerbieNie lub szybkie zuzycie tarczy, a takze odrzut.
Zasady bezpieczestewa podczas oczyszczania powierzchni szczotka drucian
Nalezy pamiętć, ze naweł podczas zwyklej przyc yszczotka moze tracić druty. Nie nalezy przyȩcażć dru-tów poprzej zbyt mocne docisanie szczotki do powierzchni Wyrzucane wgowiatrze druty moga z latwość przybiecie lekkie ubranie i/lub skóre.
Jezeli podczas oczyszczania powierzchni szcztoka druciana zalecane jest uzywanie oslony, nalezy uwa-zac, aby szcztoka tarczowa lub szcztoka druciana nie dotykały oslony. Szcztoka tarczowa lub druciana要去 podczas praczy zwiekszyc swoja srednice wskutek obci-zenia oraz w winiku dziafania siy odśrodkowej.
Dodatkowe wskazówki dotyczne bezpieczeste sta
Nalezy nosić okulary ochronne.
Nalezy uzywac odpowiednich detektorow w celu zlokazowania instalacji lub zworci sie o pomoc do lokalneo dostawcy uslugi. Kontakt z przywodami znajdujacymi sie pod napięciem要去 doprowadzic do powsta
nia pozaru lub porazenia elektryczneo. Uszkodzenie przewodu gazowego要去 doprowadzic do wybuchu. Wnikiecie do przewodu wodociagowedo powoduje szkody rzechowe lub要去 spowodowac porazenie elektryczne.
- Nie nalezy dotykać tarcz szlifierskich i tnąych, zanim nie ostygna. Tarcze szlifierskie rożgrzewaj są podczas obrók di bardzo wysokich temperatur.
W przypadku przerwy w dopywie zasilania, np. po awarii pradu lub po wyjeciu wtyczki z gniaźdka, danezy odblokowej wącznik/wyȩcznik i ustawic go w pozycji węlączonej. W ten sposobMZnoza zapobiec niezamierzzone mu węląceniu elektronarżedzia.
Nalezy zabeplieczyc obrabiany przydmiot. Zamocowanie obranego przydmiotu w urzadzeniu mocujacym lub imadle jest bezpieczniejsze niz trzymanie go w reku.
Podczas pracy nalezy mocno trzymac elektronarzedzie obiema rekami i zapewnic sobie bezpieczna pozycje pracy. Prowadzenie elektronarzedzia obrucz sprzyja bezpieczenstwu pracy.
Opis urzadzenia i loro zastosowania
Nalezy przyciezytc wszystkie wskazowki dotyczace bezpieczentwa i zalecenia. Nieprzestrzeganie wskazowek dotyczych bezpieczentwa i zalecen moze doprowadzic do porazenia pradem elektrycznym, pozaru i/lub powaznych obrazenia ciala.
Prosze zwrociuc uwage na rysunki zamieszczone na poczatku instrukcji obstugi.
Uzycie zgodne z przyeznaczeniem
Elektronarzedzie jest przyznaczone do cięcia, szlifowania i szczotkowania materiały metalowych i kamiennych bez chłodzenia woda.
W przypadku cięcia za pomoczą spajanych materiały sciernych nalezy uzyc SPECIALJekowy ochronnej do cięcia.
Podczas pięcja kamienia naleź zadbać o odpowiednie odsy-sanie pflu.
Przy zastosowaniu atestowanych naręźdi szlifierskich elektronarżedzie sążć现阶段 do szlifowania papierem.
Przedstawione graficznie componenty
Numeracja przystawionych graficznie componentów odnosi są do schematu elektronarzedzia na stronach graficznych.
(1) Przycisk blokady wrzejciona
(2) Włacznik/wyłacznik
(3) Rekoješć dodatkowa (powierzchnia izolowana)
(4) Rekoješć (powierzchnia izolowana)
(5) Wrzeciwno szlifierki
(6) Pokrywa ochronna do szlifowania
(7) Sruba ustalajaca do Pokrywy ochonnej
(8) Koñnierz mocujacy z uszczelka
124 | Polski
(9) Tarca szlifierska
(10) Nakretka mocujaca
(11) Klucz widefkiwy do nakrtki mocujacej

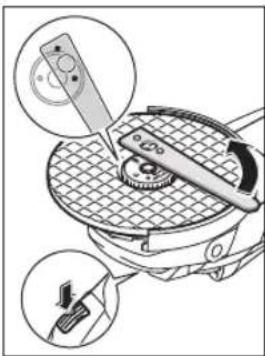

(12) Szybkozaciskowa nakretka mocujaca SDS-clip
(13) Tarcza garnkowa z nasyperm z węglika spiekanegoa)
(14) Pokrywa ochronna do ciecia
(15) Tarcza tnaça a)
(16) Oslonara[ia]
(17) Podkladki dystansowe
(18) Gumowy taler szlifierski
(19) Papier'scierny
(20) Nakretka okraga
(21) Szczotka garnkowa
(22) Diamentowa tarcza tnaça
(23) Pokrywa odsysajca do cięcia z prowadnicza sanecz-kowa
a) Osprzet ukazany na rysunkach lub opisany w instrukcju uzytkowania ni wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposazenia dodatkowego:noza zna-lec w naszym katalogu osprzytu.
Dane technicznne
| Szilifierka kątowa GWS 2000 JGWS 2000 P GWS 2200 JGWS 2200 P GWS 2400 JGWS 2400 P | ||||||
| Numer katalogowy | 3601 HF2 0.. | 3601 HF2 1.. | 3601 HF4 0.. | 3601 HF4 1.. | 3601 HF4 2.. | 3601 HF4 3.. |
| Moc nominalna W 2.000 2.000 2.200 2.200 2.400 2.400 | ||||||
| Nominalna pręd-kość obrotowa | min-1 | 6.500 | 6.500 6.500 6.500 6.500 6.500 | |||
| Maks. srednica tar-czy szlifierskiej | mm 230 230 230 230 230 230 | |||||
| Gwint wrzeconoa szlifierki | M14 M14 M14 M14 M14 M14 | |||||
| Maks. dluguayc gwintu wrzeconoa | mm 25 25 25 25 25 25 25 | |||||
| Zabezpieczenie przyced ponownym rozruchem | ● - ● - ● - | |||||
| System lągodnoso rozruchu | ● - ● - ● - | |||||
| Waga zgodnia z EPTA-Procedure 01:2014 | ||||||
| - z rekojejcią do-datkowa tymią-cą drgania | kg 5,2 5,1 5,5 5,4 | 5,5 5,4 | ||||
| - ze standardowy rekojejcią do-datkowa | kg 5,1 5,0 5,4 5,3 | 5,4 5,3 | ||||
| Klasa ochryny | 回/II /II /II /II /II /II | 回 | 回 | 回 | 回 | 回 |
Dane obwiazujda napiecia znamionowego [U] 230 V. Przy napieciach odbiegajych od powyszego i w przypadku specjalnych wersji produktu sprawdawanych w niedtorych krajach dane te moga sie roznic.
Wskazówki dotyczę warunków przyłączenia do sieci dla GWS 2000 P/GWS 2200 P/GWS 2400 P:
Urzadzenia spelnia wymagania normy IEC 61000-3-11 i podlega przyłączeniu warunkowemu. Przy niedrzymystych warunkach zasilania dzialanie urzadzenia要去 prowadzić do sporadycznych wahar napięcia. Impedancjakiego urzadzenia jest okreslona jako Z_actual = 0,18 . Uzytkownik musi zapewnic, ze gniazdo elektryczne o impedancji Z_max , do którego bedzie podȩclzone urzadzenia, spelnia wymóg impedancji: Z_actual ≥ Z_max . Jeźeli wartość Z_max nie jest znana, sązy ustalic wartość Z_max w porozumieniu z operatorem sieci lub dostawca energii elektrycznej.
Informacja na temat halasu i wibraci
Wartosci pomiarowe emisi haasu zostaly okreslone zgodnie z EN 60745-2-3.
Okreslony wg skali A typowy poziom haasu emitowanego przye elektronarzedziewynosi:poziom ciasnienia akustycznego 97 dB(A); poziom mocy akustycznej 108 dB(A). Niepewnosc pomiaru K = 3 dB.
Stosowac srodki ochry sluchu!
Wartosci污染防治部（suma wektorowa z trzech kierunków）i niedewnosc pomiaru K oznaczone zgodnie z
EN60745-2-3:
Szifowanie powierzchniowe (scieranie):
$$ a _ {n} = 7, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$
Szifowanie papierem sciernym: a_1 = 4,5m / s^2 K = 1,5m / s^2
Podany w niniejszej instrukcji poziom emisi hafasu zostafzmierzony zgodnie z okreslona norma procedura pomiarowa i moze zostac uzyty do porownywania elektronarzedzi. Moznagote uzyc do wstepnej oceny ekspozycj na drgania.
Podany poziom drgan jest representatywny dla podstawowych zastosowan elektronarzedzia. Jezeli elektronarzedzie uzyte dostanie do innych zastosowan lub z innymi narzedzia mi roboczymi, a takze jej sle nie bedzie wystarczajaco konserwowane, poziom drgan要去odbiegac od podanego. Podane powyzej przyczyny moga spowodowa podwyzszenia ekspozycjna drgania podczas calgo czasu pracy.
Aby dokladnie ocenić ekspozycje na drgania, trzeba wziąc pod uwage také okresy, gdy urzadzenia jest wylączone lub gdy jest wprawdzie wylączone, ale nie jest uzywane do pracy. W ten sposob lączna (obliczana na pełny wymiar czasu prácy) ekspozycja na drgania要去 okazac sie znacznie nizsza.
Nalezy wropyadzic dodatkowe srodki bezpieczenstwa, majace na celu ochrone osoby obstugujacej przyd skutkami ekspozycj na drgania, np.: konserwacja elektronarzedzia i naręźdi roboczych, zapewnioie odpowiednej temperatury, abyNie dopusci do wyziembenia rak, wlasciwa organizacja czynnosci wykonywnych podczas przyc.
Montaž
Montaż zabezmieczne
Przed przystapieniem do jakichkolwiek prac przy elektronarzędziu nalezy wyjac wtyczke z gniażda.
Wskazowka: W przypadku uszkodzenia tarczy szlifierskiej podczas pracy urzadzeniem lub w przypadku uszkodzenia uchwytów na oslonie lub elektronarzedziu, elektronarzedzie naleź bezzwólcznych odesć do punktu obstugicka iadbresy są podane w rozdzie „Obstugacka oraz doradzwto dotyczę uzytkowania".
Pokrywa ochronna do szlifowania
Nałoźyc oslone (6) na końierz wrzeciona. Dostosowac połozenia oslony (6) do wymogłow obróbk i zablokować ja, do-krécajac招投标 (7).
- Oszone (6) nalezy ustawic w taki sposob, aby zapewnic osobie obstugujacej ochrone przy padajacymi iskrami.
W przypadku cięcia za pomocza spajanych materiałow sciernych naleź uzyc specjalnej pokrzywy ochronnej do ciȩcia (14).
Podczas cięcía kamenia naleź zadbać o odpwiednie odsysanie pytu.
Pokrywe ochronna do ciècia (14) montuie sie w taki sam sposób jak Pokrywe ochronna do szlifowania (6).
Pokrywa odsysajaca do cięcia z prowadnicza saneczkowa
W przypadku montazu Pokrywy odsysajacej do cięcia z za-stosowaniem prowadnicy saneczkowej (23) daneź przystręgac instrukcji obstugi pokrywy odsysajacej.
Rekojesc dodatkowa
Elektronarzédzia nalezy uzywac wyłacznie z zamontowana rekojejci dodatkowa (3).
Rekoješć dodatkowa (3) naležy przykrećić po prawej lub le-wej stronie glowicy, w zaleznosci od rodzaju pracy.
Oslonareki
Przed pracami z uzyciem gumowego talerza szlifierskiego (18) lub szczotki garnkowej / szczotki tarczowej / listkowej tarczy szlifierskiej nalezy zawsze za-montować oszone reki (16).
Osloreki (16) mocujie sie razem z rekojescia dodatkowa 3).
Montaż naręźdi szlifierskich
Przed przystapieniem do jakichkolwiek prac przy elektronarzędziu danezy wyjac wtyczke z gniażda.
- Nie nalezy dotykać tarcz szlifierskich i tńcych, zanim nie ostygna. Tarcze szlifierskie rożgrzewaj są podczas obrók di bardzo wysokich temperatur.
Oczysć wrzeci o szlifierki (5) i wszystkie częsci, króre major zostac zamontowane.
Aby zamocawac lub zwolnic narzedzia szlifierskie, nalezy uzyc przyczisku blokady wrzecziona (1), ktory unieruchamia wrzeczno.
Przycisk blokady wolno nacisnac jedynie wtedy, gdy wrzeciono szlifierki jest calkowicie hieruchome. W przyciwnym wypadku要去 dojsc do uszkodzenia elektronarzedzia.
Tarcza szlifierska/tnaca
Nalezy wzić pod uwage wymiary narędź szliffierskich. Srednica otworu musi pasowej do końierza mocujacego. Nie danezy stosowej zadnych adapterów, zȩczek ani zwęzek.
Uzywajc diamentowych tarcz tnacych, nalezy zwroci uwage, by strzałka wskazujuca kierunek umieszczona na tarczy odpowiada zierunkowy obrotow elektronarzedzia (zob. strzałka wskazujuca kierunek obrotu umieszczona na glowicy elektronarzedzia).
Kolejnosc montazuPokazana jest na stronach graficznych.
Tarcze szlifierska/tnacnalezy zamocowac za pomocaj na-krekti mocujacej (10) dokrecanej kluczem widelkowym lub uzyc (zob. „Szybkozaciskowa nikretka mocujaca
SDS-eic", Strona 126)
- Po zamontowaniu narędzia szlifierskiego, a przyd uruchomieniem szlifierkiNSEy sprawdzić, czy narędzie szlifierskie jest wąsciwie zamocowane i czy moź sie swobodnie obracć. Upewnić,...czy narȩdzie szlifierskie nie zahacza oPokrywo ochronna lub o inny element elektronarźdia.
narzedzia.
W koñnierz mucujacym (8) na podtoczeniu
znajduje sie usczelka (o-ring). Ježeli brakuje
tej usczelki lub jest ona uszkodzona, koñnierz mucujacy (8) nalezy koniecznie wymienić
przed przystapieniem do dalszej eksploatacji
126 | Polski
Listkowa tarcza szliffierska
Przed pracami z uzycemi listkowej tarczy szlifierskiej nalez y zawsze zamontowac osloneki (16).
Gumowy talerz szlifierski
Przed pracami z uzyciem gumowego talerza szlifierskiego (18) nalezy zawsze zamontowac oslonereki (16).
Kolejnosc montazu ukazana jest na stronach graficznych. Przed zamontowaniem gumowego talerza szlifierskiego (18) nalezy zaolyszdwie podkladki dystansowe (17) na wrzeci-no szlifierki (5).
Zafozy ocragta nakretke (20) i dokrecic ja kluczem widelkowym.
Szcotka garnkowa/tarczowa
Przed pracami uzyciem szczotki garnkowej lub tarczowej nalezy zawsze zamontowac oslone reki (16).
Kolejnosc montazu ukazana jest na stronach graficznych. Szczotide garnkowa/tarczowa nały nasunac na wrzejciono szlifierki tak gleboko, by scisce przylega do kołnierza znejdujacego sie na koncu wrzejciona. Szczotide garnkowa/tarczowa nały dokrecic kluczem widehkowym.
Szybkozaciskowa nakrétka mocujaca SDS-clip
Aby uproscic montaz narzedzi szlifierskich i wyeliminowac stosowanie dodatkowych narzedzi (kluczzy), maar zamiast zwyklej nakrtki mocujuacej (10) zastosowac szybkozaciskowa nakrtke mocujuca (12).
Szybkozaciskowa nakretka mocujaca (12) boye boc stosowana wylacnie do tarcz szlifierskich lub tacych oraz do szczotek tarczowych o srednicy otworu 22,2 mm.
Nalezy stosowac wylacznie nieuszkidzone i prawidlowo dzialajace szybkozaskowe nakrekti mocujace (12). W czasie montazu nalezy zworcić uwage, by strona szybkozaskowej nakrekti mocujacej zawierajca oznaczenia (12) nie byta skierOWANA w strone tarczy szlifierskiej; strzałka musi Pokrywac sie ze wskażnikiem (24).
Nacisnac przycisk blokady wrzeciona (1), aby unieruchomic wrzeciono szlifierki. Aby dokrecic szybkozaciskowa nakretke mocujaca, nalezy energicznym ruchem obróc tarcze szlifierska w kierunku zgodnym z ruchem wskazowek zegara.
Prawidlowo zamocowana, nieuszskodzona szybkozaciskowa nakretke mocujaca,.要不要 latwo odkrecic reka,OCRACACJ.OCRACERKOWANY W KIERUNKU przeciwnym do ruchu wskazowek zegara.Zbyt mocono dokreconej szybkozaciskowej nakretki mocujacej nie wolno odkrecac za pomocakombinerek, lecznalezy uzyc klucza widel
kowego. Przytozyc klucz widekowy tak, jakPokazano na rysunku.
Wymagania dotyczne narzedzi szlifierskich
Mozna stosowac wszystkie narzedzia robocze, ktore zostaly wymienione w niniejszej instrukcji obstugi.
Dopuszczalna predkosc obrotowa [min] lub obwodowa [m/s] uzywanych narzedzi robocych musi odpowiadc co najmniej wartosciom podanym w poniszej tabeli.
Dlatego nalezy zworciu wage na dopuszczalna predkosc obrotowlabobwodowa podan na etykieie narzedzia szlifierskiego.
| Maks. [mm] [mm] | |
| D bd [min] | -1] [m/s] |
| 230 8 22,2 6.500 80 | |
| 180 -- 6.500 80 | |
| 100 30 M14 8.500 45 | |
Odsysanie pyłów/wiórow
Pyły niedtorych materiałow, na przykład powtok malarskich z zawartoscia ołowiu, niedtorych gatunków drewna, mineratułow lub niedtorych rodzajów metalu, mogą stanowic zagrożenie dla zdrowia. Bezposredni kontakt fizyczny z pyliami lub przypodostanie sie ich do plucMZe wywoć reakcie alergiczne i/lub choroby ukladu oddechowego operatora lub osobznajdujacych sie w poplizu.
Niekto're rodzaje pIow, np. debiny lub buczyny uwazane sa za rakotworcze, szcgcolnie w poIaczeniu z substancjami do obrobki drewna (chromiany, impregnaty do drewna). Materiary, zawierajce azbest moga byc aberriane jedynie przy odpowiednio przeszkolony personel.
- O ile jest toMZliwe, nalezy zawsze stosowac system od-sysania pyfu, dostosowany do rodzaju obrabianego materiaku.
Nalezy zawsze dbacodobra wentylacjcstanowiska pracy.
Zaleca sie noszenie maski przyciwypłowej z pochtlaniaczem klasy P2.
Nalezy przystręgać aktualse obłowiazujacych w danym kraju przypeśów, regulujacych zasady obrókB roźngo rodzaju materiały.
Nalezy unika cromadzenia sie pyu na stanowisku pracy. Pyly moga sie zlatwociza zapalic.
Praca
Uruchamianie
Nalezy zworci uwage na napiecie sieciowe! Napiecie zrodla pradu musi zgadzac sie z danymi na tablicze znamionowej elektronarzedzia. Elektronarzedzia przyznaczone do pracy pod napieciem 230 V mozza przylaczać rownikę do sieci 220 V.
W przypadku eksploataggi elektronarzedzia za pomocapi zeinosnych.aggregatow pradotworczych, niedysponujachy wystarczajacymi rezerwami mocy, wzgldejie odpowiednia regulacjnapiecia ze zwiekszeniem prdu rozruchowo, moze dojsc dozmiejszenia wydajnosci obrobki lub do nietypwych zachowan przy waczaniu.
Prosze zwróci uwage na przydatnosc zastosowanego agre-gatu pradotwórciego, szczególnie pod katem napiecia i czestotliwość zasilania.
Włacznie/wyłacznie
W celu wlaczenia elektronarzedzia nalezy przesunan wlacznik/wyacznik (2) do przyd, a nastepnie go nacinac.
W celu zablokowania wącznika/wyćznika(2) w pozymci węczonej naleź y jestecz dalej przyśsunanć do przyd u wącznik/wyćznik (2).
W celu wyłaczenia elektronarżedzia naleź zwoły wącznik/wyłacznik (2) lub jesto zostat on zablokowy w pozycji wączonej, najpiern wracinacja krótko wącznik/wyłacznik (2), a nastepnie zwoły.
Włacznik/wyłącznik bez blokady (specjalna wersja produktu sprzemadana w niedtórch krajach):
W celu wlaczenia elektronarzedzia nalezy przesunac wlacznik/wytagznik (2)do przodu, a nastepnie go nacisnac.
W celu wyłaczenia elektronarzędzia nalezy zwolnić wącznik/wyłacznik (2).
Narędzia szlifierskie naleź kontrolowa przy kaczym uzyciem. Narȩdzie szlifierskie musi byc prawnodwo zamocowane i musi są swobodnie obracć. Naleź przy Preprowadzić proble danełania trwajacja co najmnej"One minute (bez obciezenia). Nie wolno uzywc uszkodzonych, odksztalconych badź wibrujczyh narȩdzi szlifierskich. Uszkodzone narȩdzia szlifierskie moga sie złamać i spowodowej powazne obrotenia.
Zabepieczenie przyd ponownym rozruchem
(GWS 2000 J/GWS 2200 J/GWS 2400 J)
Zabepieczenie przy ponownym rozruchem zapobiega samoczynnemu wączeniu sie elektronarzedzia po przywerie w dopływie produ.
W celu ponownego wlaczenia elektronarzedzia nalezy usta-wic wlacznik/wylacznik (2) w pozycji wylaczonej i ponownie wlaczyc elektronarzedzie.
System lagodneo rozruchu
(GWS 2000 J/GWS 2200 J/GWS 2400 J)
Elektroniczny systemlagodnego rozruchu ogranica moment obrotowy podcas wyczania i umozliwia plyniejszy rozruch elektronarzedzia.
Wskazowka: Jezieli elektronarzędzie tuz po wączeniu pracje z pełna prędkość obrotowa, oznacza to awarie systemu tagodnégo rozruchu i zabezcieczenia przy ponownym rozruchem. Elektronarzędzie nalezy bezzwlocznie odesląc do serwisu (adresy są podane w Rozdzie „Obshuga klienza oraz doradzwotide uzytkOWania").
Wskazówkidotyczepracy
Przed przystapieniem do jakichkolwiek prac przy elektronarzędziu nalezy wyjac wtyczke z gniażda.
Nalezy zachowac ostroznosc podczas wykonywania szczelin w scianach nosnych, zob. Rozdziel „Wskazowki dotyczze statyki".
Jezeli cięzar wlasny obrabianego przyzemiotu nie gwarantuje stabilnej pozycji, naleź go zamocowej.
Elektronarędzia nie sązy przyciezać do togo stopnia, ze zatrzyma sie ono samoczynnie.
- Po silnym obciäzeniu elektronarźedzia, nalezy pozwolnic mu pracstawć przy部分地区 na biegu sąwym, welu ochlodzenia narȩźdia roboczego.
Elektronarżedzia nie wolno eksploatowac przy uzyciu stolika tnacego.
Nienalezy dotyka tarcz szlifierskich itnacych, zanim nie ostygna. Tarcze szlifierskie Rozgrzewaja sie podczas obrobki do bardzo wyosikich temperatur.
Szifowanie powierzchni
W zadnym wypadku nie wolno uzywac tarcz tnacych do szlifowania powierzchni.
Najlepsze efekty przy szlifowaniu powierzchni osiaga sie prowadzac tarcze szlifierska pod katem 30^ do 40^ w stosunko do obrabianej powierzchni. Elektronarzedzie nalezy prowadzic z umiarkowanym dociskiem, przesuwajac je raz w jeder, raz w druga strone. Zapobiega to przygrzewaniu sie obrabianego przydmiotu orazjejogo przybarwieniom lub uszkodzeniom (wgletbienia, rowki).
Listkowa tarcza szlifierska
Za pomocaj listkowej tarczy szlifierskiej (osprzet) moziwa jest obróbka powierzchni obych i profili. W porówniu do tradcyjnych tarcz szlifierskich, listkowe tarcze szlifierskie charakteryuja sie znacznie dluszza zywnotnoscia, wyrażnie zmniejszonym poziomem emisi halasu i niższymi temperatu-rami szlifowania.
Ciecie metalu
W przypadku cięcia za pomocza spajanych materiałow sciernychNSEUZy specjalnejPokrywy ochronnej do cięcia (14).
128 | Polski
Podczas cięcía naleź zworću uwage na równomierny posuw elektronarżędzia, dostosowy do wȩciwość obrabaniego materiały. Nie naleź wywierac nacziku na tarcze tnacja, przechylac jej ani wykonywać nią ruchów oscylynych. Nie wolno wyhamowyacbiegu tarczy poprzej wywieranie bocznychnogo nacziku.
Elektronarżedzie nały za- wsze prowadzić przyciw- bieżnie do kierunku obrot- tów tarczy. W przyciwnym rażie istnieje niebeźpie- czędstwo, ze zostanie ono w spośob niedkontrolowy wypchniene ze szczeliny. W przypadku;ciecia profili i rur czworokatnych,azoleca sie zaczą prace od najmiej
szego przekroju.
Ciecle kamienia
Podczas cięcia kamenia naleź zadbać o odpwiednia odsysanie pytu.
Nalezy stosowac maske przechiwypowa.
Elektronarzędzie wolno stosowej wylączne do&Ciecia i szlifowania na sucho.
Do ciècia kameniaNJalepiej jest uzyc diamentowej tarczy tacej.
Podczas przy z Pokrywa odsysajacdo cięciaz prowadnicza saneczkowa (23) nalezy stosowac odpowiedni odkurzac, dopuszczony do usuwania pyfu kamienngo. Bosch oferujedopowsiednie do tego rodzaju zastosowan odkurzacze.
Właczyc elektronarżędzie i oprzejć je przydnaćȩcie prowadnicy sanecztkowej o obrabiany przyzmiot. Pracowac z rónnomiernym posuwem, dostosowanym do wąsciwocki obrabianego materiały.
Przy cięciuszeczogólne twardych materiałow, np. betonu o duzej zawartoscizwiru, moze dojsć do przyegrzania, a tym samym uzskodzenia diamentowej tarczytnacej. Snop iskier otaczajcy diamentowatarcztnacj jest objawem przyegrzania.
Nalezy wtedy natychmiast przerwać cięcie i ochlodzic di- mentowa tarcze tnacq, na krtok);}wczajc elektronarzędzie znajwyźsa predkość obrotowa, bez obciañenia.
Wyrażnie nizsza wydajnosćcie i snop iskier wokóf tarczy to oznaki stepienia diamentowej tarczytnacej. Można są naostrzyc, wykonujac kilka krótkich pięc w materiałach abrzyjnych (np. piaskowcu).
Wskazówki dotyczę statyki
Wykonywanie szczelin w scianach nosnych podlega przyepisom obowiazujacym w danym kraju. Przepisów tych nalezy bezwzględnie przyestręgac. Przed przystapieniem do pracy nalezy skonsultowaść z inżynierem odpowiedzialnym za kwestie statyczne, architektem lub kierownikiem budowy.
Konserwacja i serwis
Konserwacja czyszczelenie
Przed przystapieniem do jakichkolwiek prac przy elektronarzędziu danezy wyjac wtyczke z gniażda.
Utrzmywanie urzadzenia i szczelin wentylacyjnych w czystosci gwarantuje prawidlowa i bezpieczna prace.
Wekstremalnych warunkach pracy nalezy w miare mozliwosci zawsze korzystac z systemu odsysania pIu. Nalezy tez czesto przychodmichwac otwory wentylacyjne i stosowac wylacznik ochronny roznicowopradowy. Podczas obrobki metali moze dojsc do osadzenia sie wewnatrz elektronarzedzia pyIu metalicznego, mogacego przewodzić prad. Moze tomie niekorzystny wptyw na izolacje ochronna elektronarzedzia.
Nalezy obchodzic sie pieczolowicie z osprzetem podczas przechowywnia i podczas pracy.
Ježeli konieczna okaze są wymiana przyłączenio-wego, sąȩzy zlecić są firmie Bosch lub autoryzowanemu serwisowy elektronarżedzi Bosch, co pozwolniunikacja zagrozenia bezpiecieznsta.
Obśluga klien ta oraz doradztwo dotyczne uzytkowania
Ze wsztkimi pystaniami, dotyczymi naprawy i konserwacji nabytego produktu oraz dostepu do czeci zamiennych, prosimy zwraca sie do punktow obstugi klienia. Rysunki technicne oraz informacja o czeciach zamiennych mozaznalec pod adresem: www.bosch-pt.com
Nasz zespórdoradzta wedotyczagcgo uzytkowania odpowie na wszystkie pytania zwiazane z produktami firmy Bosch oraz ich osprzetem.
Przy wszystkich zgloszeniach oraz zamówieniach czeci za miennych konieczne jest podanie 10-cyfrowego numeru kalogowej, znajdujego sie na tabliczce znamionowej produktu.
Polska
Serwis Elektronarzedzi
Ul. Jutrzenki 102/104
02-230 Warszawa
Na www.serwisbosch.com znajda Państwo wszystkie szczegoły dotyczse uslug serwisowych online.
Tel.: 227154450
Faks: 22 7154440
E-Mail: bsc@pl.bosch.com
www.bosch-pt.pl
Pozostale adresy serwisow znajduja sie na stronie:
Elektronarżedzia, osprzęt i opakowanie naleź doprowadź do powtóngo przytetworzenia zgodnia z obłowȩzącymi przysepisi amochronyŚrodowska.
Nie wolno wyrzucac elektronarzedzi razem z odpadami z gospodarstwa domowego!
Tylko dla krajów UE:
Zgodnie z dyrektywa Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zuzytego sprețu elektryczné i elektronicné orang jej transpozycja do prawa krajowego, niedatne do uzytku elektronarżędzia nały zbieracść obsolescido i doprowadźć do recyklinger zgodnie z obłowiazujacymi przypisami ochrony sądowiska.
W przypadku nieprawidowej utylizacji zuzyty sprezt elektryczny i elektroniczny要去MIC szkodliwe skutki dla sterodowiska i zdrowia ludzkiego,wynikajce z potencjalnej obecnosci substantenciNiebezpiecznych.
Čestina
Opis vyrobku a vykonu
Precitajte si vsetky bezpecnostne upozornenia a Pokyny. Nedodrziavanie bezpecnostnych upozorneni aPokynov moze zapricinituraz elektrickym prudom, poziar a/alebo tazke poranenia.
Prosim, v'simnite si obraky v prednej casti navodu na pouzi- vanie.
Onnc npoaykty i nocny
IpoHTaTe Bci 3acTepeXeHH I Bka3iBKN. HeBkoHaHH BkazIBOK 3TexHki 6e3neK Ta IHCTpyKui MoKe Pn3BecTNo ypaKeHH eEeKtpuHMM CTPyMOM, NOxKxi Ta/a5o BaKKHX cepno3HNx TpaBM.
ByNb nacka, dOtpnmyTeec iInocptpaui Ha noataky iHctpykuii 3 ekcnnyataui.
Pnp3haeHH npnaDy
EnktpoiHcTpymEn npn3naueHHn DnBip3aHH, 06npanHH Ta KpaObaHH MeTany Ta KaMeHIO 6e3 BHKOpHCTaHH BOH.
BpeHocHTe 3a emncja Ha 6yUba ce odpeyBaat cornacHO EN 60745-2-3.
HnBtO Ha 3ByK Ha eJekTpnuHnOt anat OueHeTo co A TnMnHo n3HecyBa:97 dB(A); HnBO Ha 3ByHa jaunHa 108 dB(A). HecyrphocT K = 3 dB.
Hocete3auntha3a cnyxot!
Rezne ploce se jako zagriju tijekom rada.
Ocistite brusno vreteno (5) i sve dijelove koje treba montirati.
Za stezanje i otpušanje brusnih alata pritisnite tipku za blokadu vretena (1) kako bist fiksirali brusno vreteno.
Tipku za blokadu vretena pritsinite samo dok brusno vreteno miruje. Elektrichi alat bi se inace mogao ostetiti.
Brusna/reznaploka
Pridrzavajte se dimenzija brusnih alata. Promjer otvora mora odgovarati prihvatnoj prisubnici. Ne koristite adaptere ili redukcijske elemente.
Rezne ploce se jako zagriju tjekom rada.
Grubo brusenje
Nikada ne koristite rezne poce za grubo bruşenje.
S podesivim kutom od 30^ do 40^ postici cete kod grubog brusenja najbolji radni rezultat. Elektrichi na lat pomicite uz umjereni pritisak amo-tamo. Na taj nacin izradak nece postati prevruc, nece promijeniti boju niti ce na njemu biti brazda.
Lepezasta brusna ploča
S lepezastom brusnom plocom (pribor) mozete obradvati cak i zaobljene povrsine i profile. Lepezaste brusne ploce imaju bitno dulji zivotni vijek, stvaraju manju buku i manje se zagrijavaju kod bruşenja u odnosu na uobičajene brusne ploce.
Rezanje metala
Kodrezanja'skompozitnimbrusnimsredstvimauvijek koristite stitnik zarezanje (14).
Kod rezanja radite umjerenim pomakom prilagodenim materijalu koji obradujete. Ne vr'site pritisak na reznu plocu, ne savijaje je i ne oscilirajte.
Rezne ploce, koje se inercijski zaustavljaju, ne kočite bočnim pritiskanjem.
Elektricni alat mora se
uvijek voditi protuhodno. U
suprotnom postoji
opasnost da se
nekontrolirano istisne iz
reza. Kod rezanja profili i
cetverokutnih cijevi najbolje
je da stavite na majmanji
presjek.
Rezanje kameda
Kodrezanja kamena treba osigurati dovoljno 1usisavanje praseine.
- Nosite zašitnu masku protiv prašine.
238|Eesti
Elektrichi alat smije se koristitiismo za suho rezanje/ suho bruşenje.
Za rezanje kamera najbolje je koristiti lijamantnu reznuplocu.
Pri uporabi usisnogPoklopca za rezanje s kiznom vodilicom (23) mora se koristiti odobreni usisavac za usisavanje kamene prase. Bosch imu u ponudi prikladne usisavace.
Ukljucite elektricni alat i stavite ga na izradak s prednjim dijelom vodilice. Pomicite elektricni alat umjerinem pomakom prilagodenim materijalu koji obradujete.
Kodrezanja posebno tvrdih materijala,npr.betona s velikim udjelom sljunka,dijamantna rezna ploca bi se mogla pregrijati i zbg toga ostetiti. Na to ukazuje iskrenje naokolo s dijamantnom reznom plocom.
U tom slučaju prekinite rezanje i ostavite dijamantnu reznuploču da kratkovi radi praznom hodu pri maksimalnom brojuokretajakako bi se ohladila.
Ocigledn oosporeni rad iiskrenje naokolo znak je da je dijamantna reznaploca otupila. Mozete je naostriti kratkim rezovima u abrazivnom materijalu (npr. pjescenjak).
Napomene za statiku
Utori u nosivim zidovima podljiezu vazecim propisima doticne zemlje. Obavezno se treba pridrzavati tih propisa. Prijce poctka rada posavjetujte se odgovornim staticarom, arhitektom ili nadleznim voditeljem gradilista.
