Vrsta izdelka	Kotni brusilnik
Znamka	Bosch
Model	GWS 2000 J Professional
Nazivna absorbirana moč	2000 W
Nazivna hitrost	6500 vrt/min
Največji premer diska	230 mm
Navoj vretena	M14
Največja dolžina navoja	25 mm
Zaščita pred ponovnim zagonom	Da
Mehki zagon	Da
Teža (z dodatnim protivibracijskim ročajem)	5,2 kg
Teža (z dodatnim standardnim ročajem)	5,1 kg
Stopnja zaščite	II (dvojna izolacija)
Raven zvočnega tlaka	97 dB(A)
Raven zvočne moči	108 dB(A)
Vibriranje (brušenje)	7,5 m/s²
Vibriranje (brusenje)	4,5 m/s²
Napajanje	230 V, omrežje
Uporaba	Brušenje, rezanje, brusenje, krtačenje
Vzdrževanje	Čiščenje prezračevalnih rež, pihanje stisnjenega zraka
Varnost	Zaščita pred ponovnim zagonom, mehki zagon, zaščitni pokrov, zaklepanje vretena
Priloženi dodatki	Dodatni ročaj, zaščitni pokrov, ključ z zatiči, pritrdilna matica

Pogosto zastavljena vprašanja - GWS 2000 J Professional BOSCH

Kako zamenjati brusilno ploščo na Bosch GWS 2000 J?

Izključite orodje. Pritisnite gumb za zaklepanje vretena (1), da zaklenete vreteno. Uporabite ključ z zatiči (11), da popustite pritrdilno matico. Odstranite staro ploščo in namestite novo. Zategnite matico s ključem. Držite gumb za zaklepanje pritisnjen, dokler ni popolnoma zategnjeno.

Kakšna je moč Bosch GWS 2000 J Professional?

Nazivna absorbirana moč je 2000 W. Nazivna hitrost je 6500 vrt/min. Te lastnosti omogočajo učinkovito delo na kovini in kamnu.

Ali lahko GWS 2000 J uporabim za rezanje kovine?

Da, za rezanje kovine uporabite poseben zaščitni pokrov za rezanje (14) in ustrezen rezalni disk. Delajte z zmerno hitrostjo podajanja brez bočnega pritiska.

Kako namestiti zaščitni pokrov?

Namestite zaščitni pokrov (6) na vrat vretena. Prilagodite njegov položaj glede na delo (da preprečite brizganje isker proti uporabniku) in ga blokirajte z zaporanim vijakom (7). Za rezanje uporabite poseben pokrov (14).

Kaj storiti po izpadu elektrike?

Orodje je opremljeno z zaščito pred ponovnim zagonom. Za ponovni zagon nastavite stikalo za vklop/izklop (2) v položaj izklopa, nato ponovno zaženite normalno. S tem preprečite nenadzorovan zagon.

Kako očistiti Bosch GWS 2000 J?

Izključite orodje. Redno čistite prezračevalne reže s sesalnikom ali stisnjenim zrakom. V prašnih pogojih uporabite diferencialno zaščitno stikalo (PRCD), da preprečite nabiranje prevodnega prahu.

Kateri dodatki so združljivi z GWS 2000 J?

Združljivi so: brusilne plošče, rezalni diski, diamantni diski, kovinske krtače, brusilne plošče z abrazivnimi diski in lamelne plošče. Uporabite dodatke z največjim premerom 230 mm in izvrtino 22,2 mm.

Kako uporabiti mehki zagon?

Mehki zagon je samodejen pri modelih J. Omejuje navor ob zagonu, da prepreči sunke. Če orodje takoj doseže polno hitrost, je sistem okvarjen; kontaktirajte servisno službo.

Kje najti rezervne dele za GWS 2000 J?

Rezervni deli so na voljo na spletni strani www.bosch-pt.com ali pri Bosch servisni službi. Za naročilo navedite 10-mestno referenco na tipski tablici.

Kako preveriti disk pred uporabo?

Pred vsako uporabo preglejte disk glede razpok, odlomkov ali obrabe. Pravilno ga namestite, nato zaženite orodje pri največji hitrosti v prostem teku 1 minuto. Ne uporabljajte poškodovanega diska.

NAVODILA ZA UPORABO GWS 2000 J Professional BOSCH

pri dodržovani varovnych upozorneni aPokynu mohou mit za nasledek zasah elektrickym proudem, požar a/nebo težká poraneni.

Vsechnavarovnaupozorneniapokynydo budoucnasuchoveje.

Pri deli kamene je tbreba zajistit dostatecné odsavani pracu.

Se schvalenymi brusnymi nastrojIze elektronaradi pouzivat pro brouseni smirkovym papirem.

Zobrazénékomponenty

Cislovani zobazenych soucasti se vztahuje na zobazenie elektronaradi na strancs obrazky.

(1) Aretacni tlacitko vretena
(2) Vypinač
(3) Pridavná rukoje (izolovaná plocha pro uchopeni)
(4) Rukojet (izolovanova plocha pro uchopeni)
(5) Brusné vreteno
(6) Ochranny kryt pro brousei
(7) Zajistovaci srob pro ochranny kryt
(8) Upinaci píruba s těsnicém kroukem
(9) Brusny kotou
(10) Upinacimatice
(11) Kolikovy klic pro upinacimatici

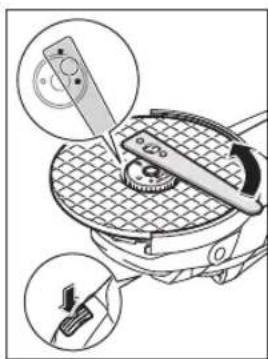

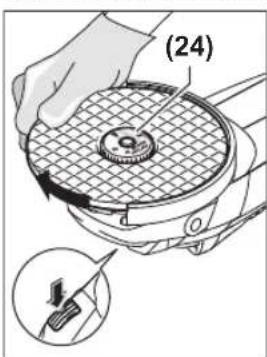

(12) Rychloupinac maticeSDS-clic
(13) Hrncovy kotouc z tvrdokovu
(14) Ochranny kryt pro delen
(15) Dělíc kotouč^a
(16) Ochrana rukou
(17) Distancni podlozkya
(18) Gumovy brusny talir
(19) Brusny papira
(20) Kruhová matice^a)
(21) Hrncovy kartac
(22) Diamantovy delici kotouca
(23) Odsavaci kryt pro delenis vodicimi sanemi
a) Zobrazené nebo popsané príslušenstvi nepatři标准dnmu obshu dadvyk. Komplné príslušenstvinaleznete v našem programu príslušenstvi

Technické udaje

Zaisttna hauba za bruşenje

Postavite zašitnu haubu(6) na vrat vretena. Prilagodite poziciju zašitne haube (6) zahtevima postupka rada i fiksirajte zašitnu haubu (6) zavrtnjem za fiksiranje(7).

• Podesite zašitnu haubu (6) tak, da se sprečava letenje varnica u pravcu radnika.

Zastitna hauba za presecanje

Prilikom presecanja sa povezanim sredstvom za brusenje uvek upotrebljavte zaistitu haubu za presecanje (14).
Prilikom presecanja u kamenu morate se pobrinuti za dovoljno usisavanja prase.

Zastitna hauba za secenje (14) montira se isto kao i zastitna hauba za bruşenje (6).

Usisna hauba za presecanje sa vodecim sinama

Za montazu usisne haube za rezanje sa vodecim sinama (23) pogledajte uputstvo za upotrebu usisne haube.

Dodatna rucica

in napotkov lahko povzroci elektrici udar, pozar in/ali hude telesne poskodbe.

Vsa opozorila in napotide shranite za prihodnjo uporabo.

Pojem elektricno orodje v oposzorilih se nanaša na elektricna orodja z elektrichnim pogonom (z elektrichnim kablom) in na akumulatorska elektrica narodja (brez elektrichega kabla).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricega orodja ne uporabljate v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi kateregaa se lahko prah ali hlapi vnamejo.
Med uporabo elektricega orodja poskrbite, da v blizini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

Priključni vtic elektricnega orodja se mora prilegati vticnici. Spreminjanje vtica na kakrsen koli nacin ni dovoljeno. Pri ozemljenih elektricnih orodjih ne uporabljate adapterskih vticev. Nespremenjeni vtici in ustrezne vticnice zmanjsujejo tveganje elektricnega udara.
Izogibajte se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelci, hladilniki in stedilniki. Tveganje elektricega udara je vecje, ce je vaše telo ozemljeno.
Prosimo, da orodje zavarujete pred dezmem ali vlogo. Vdor vode v elektricno orodje povecuje tveganje za elektrici udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocino, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnegu udara.
Kadar uporabljate elektricno orodje na prostem, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsije tveganje za elektrici ni udar.
Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporabljaje stikalo za zašcitoto pred kvarnim tokom. Uporaba zašcitnegastrikala zmanjsuju tveganje elektricnega udara.

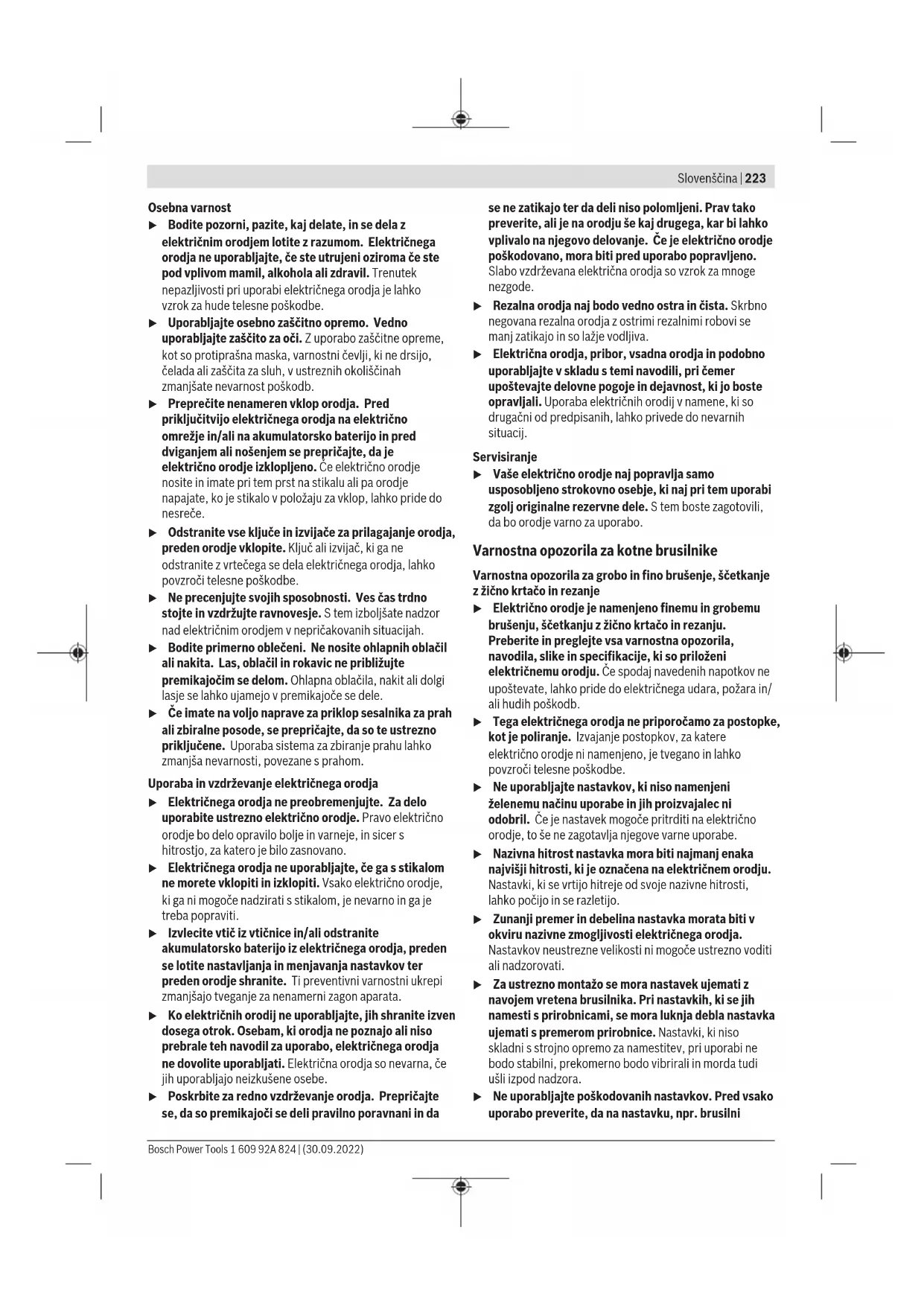

Osebna varnost

Bodite pozorni, pazite, kaj delate, in se dela z elektricnim orodjem lotite z razumom. Elektricnega orodja ne uporabljale, ce ste utrujeni oziroma ce ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vzrok za hude telesne poskodbe.

Uporablajte osebno zašcitno opremo. Vedno uporablajte zašcitto za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevlji, ki ne drsijo, Čelada ali zašcita za sluh, v ustreznih okolisčinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred priklujcitvijo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganjem ali nosenjem se prepričajte, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesrece.
Odstranite vse kljuce in izvjace za prilagajanze orodja, preden orodje vklopite. Ključ ali izvjac, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroci telesne poskodbe.
Ne precenjunte svojih sposobnosti. Veschas trdno stojte in vzdrujte ravnovesje. S tem izboljsate nadzor nad elektrnim orodjem v neprićakovanih situacijah.
Bodite primerno oblecni. Ne nosite ohlapnih oblaicil ali nakita. Las, oblaicil in rokavic ne priblizujte premikajocim se delom. Ohlapna oblaicila, nakit ali dolgi lasje se lahko ujamejo v premikajocse se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralne posode, se prepričajte, da so te ustrezno prikligucene. UporabaSYSTEMa za zbiranje prahu laho k zmanjsa nevarnosti, povezane s prahom.

Uporaba in vzdrrzevanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo zasnovano.
Elektricnega orodja ne uporablajte,ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecitie vtic iz vtichice in/ali odstranite akumulatorsko baterijo iz elektrichega orodja, preden se lotite nestavljania in menjavanja nestavkov ter preden orodje shrana. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodij ne uporabljaje, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, elektricnega orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Poskrbite za redno vzdrrzevanje orodja. Prepričajte se, da so premikajci se deli pravilno poravnani in da

se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju sie kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektricno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vzdriževana elektrica orodja so vzrok za mnoge nezgode.

• Rezalna orodja naj bodo vedno ostra in cista. Skrbnogovana rezalna orodja z ostrimi rezalmimi robovi se manj zatikajo in so laze vodljiva.
  Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricihni orodij v namene, ki so drugacni od predpisanih, lahko prive do nevarnih situacij.

Servisiranje

Vase elektricno orodje naj popravlja samo usposobljeno strokovno osebjke, ki nj pr tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

Varnostna opozorila za kotne brusilnike

Varnostna opozorila za grobo in fino bruşenje, šćetkanje zžično krtaco in rezanje

Elektricno orodje je namenjeno finemu in grobemu brusenju, sctekanju z zicno krtao in rezanju. Preberite in preglete vsa varnostna opozorila, navodila, slike in specifikacione, ki so prilozeni elektricnemu orodju. Ce spodaj navedenih napotkov ne upostevate, lahko pride do elektricnega udara, pozara in/ ali hudih poskodb.
Tega elektricnega orodja ne priporocamo za postopke, kot je poliranje. Izvajanje postopkov, za katere elektrico orodje ni namenjeno, je tvegano in lahko povzroci telesne poskodbe.
Ne uporabljaje nthastavkov, k i niso namenjeni zelenemu naicnu uporabe in jih proizvajalec ni odobril. Ce je nastavek mogoce pritrditi na elektricno orodje, to s ne zagotavlja njegove varne uporabe.
Nazivna hitrost nastavka mora biti majmanj enaka najivisji hitrosti, ki je oznacena na elektricem orodju. Nastavki, ki se vrtijo hitreje od svoje nazivne hitrosti, lahko poćijo in se razletijo.
Zunanzi premer in debelina nastavka morata biti v okviru nazivne zmogljivosti elektricega orodja. Nastavkov neustrezne velikosti ni mogoce ustrezno voditi ali nadzorovati.
Za ustrezno montazo se mora nastavek ujemati z navojem vretena brusilnika. Pri nastavkih, ki se jih namesti s prirobnicami, se mora luknja debla nastavka ujemati s premerom prirobnice. Nastavki, ki niso skladni strojno opremo za namestitev, pri uporabi ne bodo stabilni, prekomerno bodo vibrirali in morda tudi ulsi izpod nadzora.
Ne uporabljaje poskodovanih nastavkov. Pred vsako uporabo preverite, da na nastavku, nbrilni

plošci, ni odrezkov ali razpok, da na podpornem
krozniku ni razpok, raztrganin ali znakov obrabe in da
naŽični krtaci ni slabo pritrjenih ali razpokanihŽic.Če
elektricno orodje ali nastavek pade na tla, preverite,
ali se je poškodoval, oziroma namestite nepoškodovan
nastavek. Po pregledu in namestitvi nastavka se vi in
vsi prisotni odomaknite od ravnine vrtečega se
nastavka, elektricno orodje pa njeno minuto deluje
pri polni hitrosti brez obretenitve.Če so nastavki
poskodovani, seBODY v tem āsu Razleteli.

Nosite osebno zašcitno opre mo. Glede na nacin uporabe uporabite zašcitni vizir, zašcitna očala ali zašcitto za oči. Po potrebì nosite protiprašno masko, zašcitto za sluh, rokavice in predpasnik, ki lahko zadrži ostre delce oziroma delce obdelovanca. Zašcitza za oči mora biti zmožna zaustaviti leteče delce, ki nastanejo pri različnih delih. Protiprašna maska in respirator morata biti zmožna filtrirati delce, ki nastajajo med delom. Daljša izpostavljenost glasnemu hrupu lahko povzroci izgubo sluha.
Vsi prisotni naj se zadrzujejo na varni razdalji od delovnega obmoja. Vsak, ki vstopi v delovno obmoje, mora nositi osebno zašcitno opremo. Delci obdelovanca ali okvarjen nastavek lahko odletijo in povzroćijo poškodbo tudi izven neposrednega delovnega obmoja.
Med delom, pri katerem lahko pride do stika rezalnegastavka s skrito zico ali lastnim kablim, elektricno orodje drzite samo za izolirane rocaje. Ob stiku rezalnegastavka z zico pod napetostjo se lahko elektricna napetost prenese na kovinske dele elektricnegora odjua, uporabnik pa lahko ob tem dozivi elektrici udar.
▶ Kabel ne sme biti blizu vrtecega se nastavka. Če izgubit nadzor, se lahko kabel prereze ali raztrga, vašo dlan ali roko pa lahko povlece v vrteci se nastavek.
Elektricega orodja nikoli ne odlagaje, preden se nastavek povsem ne preneha vrteti. Vrteci se nastavek lahko zagrabi povrsino, va pa izgubite nadzor nad elektricim orodjem.
Elektricega orodja ne vklapljaje, ko ga nosite ob strani. Ob nenamernem stiku bi vrteci se nastavek lahko raztrgal vaša oblačila in se zarezal v vase telo.
Redno cistite prezračevalne odprinte elektricnega orodja. Ventilator motorja povlěce prah v ohisje, pretirano kopičenje kovinskega prahu pa lahko povzroči nevarnosti v zvezi z elektricno energijo.
Elektricnegarodja ne uporabljaje v blizini vnetljivih materialov. Zaradi isker bi se ti materiali lahko vneli.
Ne uporabljaje nestavkov, ki zahevajo uporabo hladilnih tekocin. Uporaba vode ali drugih hladilnih tekocin lahko povzroci elektricni udar, ki je lahko tud smrten.

Povratni udarec je nenaden odziv na zagozdeno vrteco se ploško, podporni krožnik, krtačo ali kateri koli drug

nastavek. Zagozditev povzroci nenadno blokado vrtecega se nastavka, elektrico orodje, ki je ušlo izpod nadzora, pa se odbije v nasprotni smeri vrtenja nastavka na mestu zagozditev.

Na primer: cse brusilna plošca zagozdi v obdelovanec, lahko rob plošce zareze v povrsino materiala, zaradi cesar plošca izskovi oziroma zaradi cesar pride do povratnega udarca. Plošca lahko izskovi v smeri proti uporabniku ali stran od njega, odvisno od smeri vrtenja na točki zagozditate. V taksnem primeru se lahko brusilna plošca tudi zlomi. Povratni udarec je posledica napacne uporabe in/ali nepravilnih delovnih postopkov ali pogojev. Izognete se mu lahko z ustreznimi previdnostimi ukrepi, ki so naveneni spodaj.

Elektricno orodje vedno trdno drzite, telo in roko pa imeje v polozaju, ki vam omogoca, da zadrzite povratni udarec. Za njveci nadzor nad povratnim udarcem ali zagonskim navorom vedno uporablajte dodatni rocaj, ce je ta na voljo. Uporabnik lahko zagonski navor ali povratni udarec ohrani pod nadzorom, ce uposteva ustrezne varnostne ukrepe.
Dlani nikoli ne pomikajte v blizino vrtecega se nastavka. Nastavek lahko izskovi proti vaši dlani.
S telesom ne posegaje v obmocej, kamor bi se elektricno orodje ob povratnem udarcu lahko izmaknilo. Ob povratnem udarcu se bo orodje izmaknilo v nasprotni smeri vrtenja plošće na mestu zagozditve.
Pri obdelovanju vogalov, ostrih robov itd. bodite posebej previdni. Izgibajte se odbojem in zagozditvam nestavka. Pri kotih, ostrih robovih ali spodrsavanju se vrteci nastavek pogosto zagozdi, kar povzroci izgubo nadzora ali povratni udarec.
Na orodje ne namestite veriJane zage,rezila za rezbarjenje ali nazobcane veriJane zage. Pri takih rezilih so povratni udarci in izguba nadzora pogosti.

Posebna varnostna opozorila za grobo brusenje in rezanje

Uporablajte samo tak sne vrste plošć, ki ustrezajo vaši elektrčni naprvi in posebne zašcitnePokrove zanje. Plošć, ki ne ustrezajo elektrčni naprvi, ni mogoce ustrezno zašcititi, zato je njihova uporaba nevarna.
Brusilno povrsino ugreznjenih srednjih plošč je treba namestiti pod ravnino zašcitnegaPokrova. Nepravlino namesčenih plošč, ki segajo skozi ravnino zašcitnegaPokrova, ni mogoce ustrezno zašcititi.
ZašcitniPokrov mora biti varno pritrjen na elektricno napravo in namešcen v položaj, ki zagotavlja najvisjo stopnjo varnosti takto, da je odkrit cim manjsi del plošce, ki je obrnen proti uporabniku. ZašcitniPokrov uporabnika šciti pred odlomljenimi delci plošce, nenamernim stikom s plošco in iskrami, zaradi katerih bi se lahko vnela oblacila.
Plošće se lahko uporablja le za odobrene nacine uporabe. Na primer: z robom plošće za abrazivno rezanje ne izvajte grobega bruşanja. Plošće za abrazivno rezanje so namenjene perifernemu bruşenju, v

primeru stransikh obremenitev pa se te plošće lahko razletijo.

Vedno uporabljaje neposkodovane prirobnice ustreznih velikosti in oblike za izbrano plošco.
Ustrezne prirobnice podpirajo plosco in takz zmanjsujejo verjetnost, da bi se ta razbila. Prirobnice za rezalne plosce se lahko razlikujejo od prirobnic za brusilne plosce.
Ne uporabljajteOCRbljenih plosc z drugih,vecjh orodij.Plosce,ki so namenjene vecjim elektricnim orodjem,niso ustrezne zahitrejsa,manjsa orodja in se pri uporabi lahko razletijo.

Dodatna varnostna opozorila posebej za rezanje

Ne blokirajte rezalne plose in je ne preobremenjute. Ne poskusajte zarezati pregloboko. Preobremenitev plose poveca verjetnost upogibanja in zvjanja plose med rezanjem, zaradi cesar se ta lahko zlomi ali izmakne.
Vase telo naj ne bo vistliniji kot vrteca se plošca ali za njo. Ce se plošca med delom vrti stran od vas, se lahko plošca in elektrico orodje pri morebitnem povratnam udarcu izmaketa neposredno proti vamp.
- Ce se plošca zatika ali se iz kakrsnega koli razloga med rezanjem zaustavlja, izklopite elektricno orodje in ga ne premikajte, dokler se rezalna plošca popolnama ne zaustavi. Rezalne plošce nikoli ne poskusajte odstraniti iz zareze, ko se plošca premika, saj lahko pride do povratnega udarca. Ugotovite, kaj je vzrok za upogibanje plošce in ustrezno ukrepajte.
Postopka rezanja ne nadalujte, ko je plošca v obdelovancu. Počakajte, da plošca doseze polno hitrost in jo nato previdno vstavite v zarezo. Če elektricno orodje ponovno zaženate v obdelovancu, se plošca lahko upogne, izskovi ali pa pride do povratnega udarca.
Da zmanjsate verjetnost zagozdite ali povratnega udarca, podprite plošće ali vsak večji obdelovanec. Veliki obdelovanci se pogosto povesijo pod lastno težo. Nosilce je treba namestiti pod obdelovanec v blizini linije rezanja in blizu robov obdelovanca na obeh straneh plošće.
Pri izrezovanju odprtin v stene ali druga nevidna območja bodite še posebej previdni. Plošca lahko med prodiranjem prereže plinskovi ali vodovodno cev, elektricno napeljavo ali predmete, kar lahko povzroci povratni udarec.

Posebna varnostna opozorila za postopek finega brusenja

Ne uporabljaje brusilnegapapirjas prevelikim premerom. Pri izbirbrusilnegapapirja upostevajte navodila proizvajlca. Brusilni papir, ki je vecji od brusilnega kroznika, se lahko raztrga in povzroci, da se plošca zagozdi in raztrga, ter tudi povratni udarec.

Posebna varnostna opozorila za postopek šcetakanja z Žicno krtaco

Upostevajte, da tudi med obicajnim sctekanjem krtaca Iahko pusca ziñate sctine. Ne preobrenjute

Ziene krtace. Zicnate sctine laho zlahka prodrejo skozi lahka oblaclila ali kozo.
Ce je pri sctekanju z zichno krtaco priporocljiva uporaba zacitnega Pokrova, ne dovolite, da pride do stika med zichno plosco ali krtaco in zacitnimPokrovom. Premer ziene plosce ali krtace se lahko poveca zaradi delovne obretenite in centrifugalnih sil.

Dodatna varnostna opozorila

Nosite zašcitna očala.

Za iskanje skritih oskrbovalnih vodov uporabljate ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricnim vodom lahko povzroci pozar ali elektrici udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrezej pa lahko povzroci materialno škodo ali elektrici udar.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.
Ko pride do prekinitve oskrbe z elektricno energijo, npr. zaradi izpada elektricnega toka ali izvleka omreznega vtica, sprostite stikalo za vklop/izklop in ga potisnite v položaj za izklop. S tem preprecite nenadzorovan ponovni zagon.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primezem, kot ce bi ga drzali z roko.

Elektricno orodje med delom trdno drzite z obema rokama in poskrbite, da varno

stojite. Z elektrichim orodjem lahko varneje delate, cga upravljate z obema rokama.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupostevanje varnostnih opozoril in navodil lahko povzroci elektrichni udar, pozar in/ali hude poskodbe.

Upostevajte slike na začetku navodil za uporabo.

Uporaba v skladu z namenom

Elektricno orodje je namenjeno rezanju, grobemu brusenju in sctekanju kovinskih in kamnitih materialov brez uporabe vode.

Za rezanje z vezanimi brusilnimi sredstvi morate za rezanje uporabiti poseben zašcitniPokrov.

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

Z dovoljenimi brusilnimi sredstvi lahko elektricno orodje uporabljate za brusenje z brusilnim papirjem.

Komponente na sliki

Ostvilcenje component, ki so prikazane na sliki, se nana na prikaz elektricega orodja na strani z grafiko.

226|Slovenscina

(1) Tipka za blokado vretena
(2) Stikalo za vklop/izklop
(3) Pomožni ročaj (izolirana oprijemalna povrsina)
(4) Ročaj (izolirana oprijemnalna povrsina)
(5) Brusilno vreteno
(6) ZašcitniPokrov za brusenje
(7) Pritrdlni vijk za zašcitniPokrov
(8) Prijemalna prirobnica tesnilnim obrockom
(9) Brusilna plošča
(10) Zatezna matica
(11) Zatični ključ za zatezno matico
(12) Hitrozatezna matica SDS- li^a

(13) Konveksna brusilna plošča iz karbidne trdine
(14) ZašcitniPokrov za rezanja
(15) Rezalna plošča
(16) Zaščita za rokea
(17) Distanche podlozke
(18) Gumijasti brusilni kroznika
(19) Brusilni list
(20) Okrogla matica
(21) Lonca stetka
(22) Diamantna rezalna plošča
(23) OdseosvalniPokrovza rezanje zvodilia

a) Prikazan all opisan pribor ni del standardnega obsega dobave. Celoten pribor je del naSega programa pribora.

Tehnični podatki

Kotni brusilnik GWS 2000 J GWS 2000 P GWS 2200 J GWS 2200 P GWS 2400 J GWS 2400 P
Kataloška stevilka	3601 HF2 0..	3601 HF2 1..	3601 HF4 0..	3601 HF4 1..	3601 HF4 2..	3601 HF4 3..
Nazivna moč W 2000 2000 2200 2200 2400 2400
Nazivno stevilo vrtljajev	min-1	6500	6500	6500	6500	6500
Najv. premer brusilne plošće	mm	230	230	230	230	230
Navoj brusilnegavretena	M14		M14 M14	M14 M14
Najv. dolžina navoja brusilnegavretena	mm	25	25	25	25
Zaščita predponovnimzagonom		●	-	-	-
Mehak zagon ● - ● - ● -
Teža po EPTA-Procedure 01:2014
- z dodatnim ročajem zablaženje tresljajev	kg	5,2	5,1	5,5	4	5,5,4
- s standardnim dodatnimročajem	kg	5,1	5,0	5,4	5,3	5,4
Razred zaščite	/II /II /II /II /II /II /II

Navedbe veljao za nazivne napetosti [U] 230 V. Pri drugih napetostih in drzavno specificnih izvedbah lahko te navedbe variirajo.

Navodila glede pogojev za prikljucitev na omrezej GWS 2000 P/GWS 2200 P/GWS 2400 P:

Aparat ustreza zahtevam IEC 61000-3-11 in uporablja pogojeno povezavo. Aparat lahko obcasno povzroci nihanja napetosti pod neugodnimi napajalnimi pogoji. Impedanca tega aparata je nestavljena kot Z_actual = 0,18 . Uporabnik mora zagotoviti, da je tocka povezave, z impedanco Z_max , kamor bo aparat priključen, ustrezala zahtevam impedance: Z_actual ≥ Z_max . Če je Z_max neznan, dolocite Z_max po posvetu z dobaviteljem elektricne energia ali pa pristojno osebo za dobavo elektricne energia.

Podatki o hrupu/tresljajih

Merilne vrednosti hrupa izračunané v skladu z EN 60745-2-3.

Nivo hrupa razreda A za elektricno orodje obicajno znaša: 97 dB(A); raven zvočne moci 108 dB(A). Negotovost K = 3 dB. Uporabljaje zašcitza sluh!

Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K so dolocene v skladu z EN 60745-2-3:

Povrsinsko bruşanje (grobo bruşanje):

Raven tresljajev, podana v teh navodilih, je bila izmerjena v skladu s standardiziranim merilmim postopkom in se lahko uporablja za primerjavo elektrichnih orodij med seboj.

Primerna je tudi za začasno oceno obremenjenosti tresljaji.

Navedena raven tresljajeve dolocena na osnovi glavnega nacinaporabelelektricnegorodja.Ce selektricno orodje uporablja v druge namene, z drugacnimi nastavki ali pri nezadostnem vdadrzevanju, lahko raven tresljaje odstopa.

To lahko obretenjenost stresljaji v obdobju uporabe obcutno poveca.

Zanatanchejsooceno obremenjenosti s tresljami morate upostevati tudiCAS,ko orodje izklopljeno,in CAS,ko orodje deluje,vendardejansko ni vuporabi.To lahko obremenjenost s tresljavi obdobju uporabe obcutno zmanjsa.

Dolcite dodatne varnostne ukrepe za zaicito uporabnika pred vplivi tresljav, npr. zdzhevanje elektrichega orodja in nastavkov, segrevanje rok, organizacija delovnih postkopv.

Montaža

Namestitev zašcitne opreme

Pred začetkom kakrsnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.

Opomba: po lomu brasilnega koluta med obratovanjem ali pri poskodovanju prijemal na zašcitnemPokrovu/na elektrčinem orodju, morate elektrčno orodje takoj poslati na servsno službo; naslovi so navedeni v odstavku „Servisna služba in svetovanje uporabnikom".

ZaščitniPokrov za brusenje

ZaščitniPokrov (6) nameite na steblo vretena. Položaj zaščitnegaprkrova (6)prilagodite svojemu delu in pritrdite zaščitniPokrov (6)znastavitvenim vijakom (7).

Nastavite zašcitniPokrov (6) tako, da se prepreci izmet isker v smer uporabnika.

ZaščitniPokrovzarezanje

Pri rezanju z vezanimi brusilnimi sredstvi vedno uporabljaje zašcitniPokrov za rezanje (14).
Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

ZaščitniPokrov za rezanje (14) se namesti takot zašcitniPokrov za brusenje (6).

Pokrov za odsesavanje za rezanje z vodili

Za montazo odsesovalnegapokrova za rezanje z vodili (23) upostevajte navodila za uporabo odsesovalnegapokrova.

Dodatni ročaj

Svoje elektricno orodje uporabljaje zgolj z dodatnim rocajem (3).

Dodatni rocaj (3) privijte glede na nacin izvajanja dela desno ali levo od glave gonila.

Zašěita za roke

Za izvajanede la z gumijastim brusilnim kroznikom (18)Ali z Ioncasto scteko/kolutno scteko/lamelnobrusiln ploso montiraje vedno tudi zaicito za roke. (16).

Zašcito za roke (16) pritrdite skupaj z dodatnim ročajem (3).

Namestitev brusilnih pripomočkov

Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Ocistite brusilno vreteno (5) in vse dele, ki jih je treba montirati.
Za vpenjanje in sprostitev brusilnih nastavkov pritisnite tipko za zaklep vretena (1), da prisrdite brusilno vreteno.
Tipko za zaklep vretena pritiskajte le, ko brusilno vreteno miruje. V nasprotnem primuru se lahko elektricno orodje poskoduje.

Brusilna/rezalna plošča

Bodite pozorni na dimenzije brusilnih nastavkov. Premer odprtine mora ustrezati priemalni prirobnici. Ne uporablajte adapterjev ali reducirnih obrocev.

Ce uporabljate diamantne rezalne plošće, bodite pozorni, da se pusčica smeri vrtenja na diamantni rezalni plošći in smer vrtenja elektrickega orodja (glejte pusčico smeri vrtenja na glavi gonila) ujemata.

Korake namestitve najdete na strani shemami.

Za pritrditev brusilne/rezalne plose najprej namesite zatezno matico (10) in jo nato privijte s kliucem za dve luknji (glejte, Hitrozatezna matica

Po montaži brusilnega orodja pred vklopom preverite, ali je brusilno orodje pravilno montirano in ali se lahko prosto vrti. Poskrbite, da se brusilno orodje ne dotika zašitnegaprkrova ali drugih delov.

V prijemalni prirobnici (8) je okrog centirnega venca namescen plasticni del (tesnilni obrocek). Ce tesnilnega obrocka ni ali pa je ta poskodovan, je treba pred nadalnjno uporabo obvezno zamenjati prijemalno

prirobnico (8).

Lamelna brusilna plošča

Zadeloz lamelnobrulisno plošco je treba vednoinamestiti zašcito za roke (16).

Gumijasti brusilni kroznik

Zadelo z gumijastim brusilnim kroznikom (18) je treba vedno namestiti zašcitio za roke (16).

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Pred montažo gumijastega brusilnegka kroznika (18)
namestite 2 distancni podložki (17) na brusilno vreteno (5).

228|Slovenscina

Privijte okroglo matico (20) in jo zategnite s kljucem za dve luknji.

Loncasta sctekka/kolutna sctekka

Zadelo zloncasto sctko ali kolutno sctko je treba vednomanestiti zašcito za roke (16).

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Loncasto scteko/kolutno scteko je treba priviti takoto globoko na brusilno vreteno, da bo prirobnica brusilnega vretena na koncu navoja brusilnega vretena namescena tesno ob nestavku. Zategnite loncasto scteko/kolutno sctko z vilicastim kljucem.

Hitrozatezma matica SDS- clic

Za preprosto -, brusilneg a nastavka brez uporabe drugih orodij lahko namesto zatezne matice (10) uporabite hitrovpenjalno matico (12).

Hitrozatezmaatica (12) se lahko uporablja zgolj z brusilimi ali rezalnimi plošami s premerom luknj 22,2 mm.

Uporabljajte le brezhibno, neposkodovano hitrovpenjalno matico (12).

Pri privijanju pazite na to, da stran z napisom nahitrovpenjalni matici (12) ne bo obrnjena proti brusilni plosci; puscica mora biti obrnjena proti indeksni oznaki (24).

Pritisnite tipko za blokado vretena (1) za blokado brusilnega vretena. Ce zeilite hitrovpenjalno matico zategniti, privijte brusilno plosco mocono y desno.

Ustrezno pritrjeno in
neposkodovano
hitrovpenjalno matico lahko
rochno odvjete z vrtenjem
narebricenega obroca v
levo. Zategnjene
hitrovpenjalne matice
nikoli ne odvijaje s
klescami, ampak
uporabite kluc za dve
luknji. Kluc za dve luknji
namestite takot, kot je
prikazano na sliki.

Dopustni brusilni nastavki

Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh navodilih za uporabo.

Dopustno stevilo vrtljajev [min] oz. obodna hitrost [m/s] uporabljenih brusilnih nastavkov mora ustrezati vsaj podatkom v naslednj preglednici.

Zato upostevajte dopustno stevilo vrtljajev oz. obodnhitrost na etiketi brusilnega nastavka.

najv.[mm][mm]

Dbdmin

^-1][m / s]

230822,2650080

180--650080

10030M14850045

Odsesavanje prahu/ostruzkov

Prah nekaterih materialov, npr. svincenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju skodljiv. Stik s kozo ali vdihavanje taksnega prahu lahko povzroci alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v blizini.
Dolocene vrste prahu kot npr. prah hrastovine ali bukovja veljao za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisote pri obdelavi lesa (kromat, zašcitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati stekovnjaki.
- Ce je mogoce, uporabljaje sesalnik, ki jeprimeren glede na vrsto materiala.
-Poskrbite za dobro zračenje delovnega mesta.
-Priporocamo, da nosite zašcitno masko za prahs filtrirnim razredom P2.
Upostevajte veljavne nacionalne predpise za obdelovalnematerialie.
Preprecite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Delovanje

Uporaba

Upostevajte omreznopapot! Napetost vira elektricne energije se mora ujemati s podatki na oznacevalni tablici elektricega orodja. Orodje, ki je oznacono z 230 V, Iahko prikljucite tudi na napetost 220 V.

Pri uporabi elektricnega orodja s prenosnimi generatorji, ki nimajo zadostne rezerve moci oz. nimajo primerne regulacije napetosti z ojaicitvijo zagonskega toka, lahko pride do izgube moci ali netipičnega obnašanja pri vklopu.

Preverite, ali so generatorji toka, ki jih uporabljate, primerni za uporabo, še posebej glede omrežne napetosti in frekvence.

Vklop/zklop

Za vklop elektricnega orodja potisnite stikalo za vklop/izklop (2) naprej in ga nato pritisnite.

Za blokado stikala za vklop/izklop (2) potisnite stikalo za vklop/izklop (2) se nekoliko naprej.

Za izklop elektricnega orodja stikalo za vklop/izklop (2) izpustite oz. ce je blokirano, pritisnite stikalo za vklop/izklop (2) za kratek cas in ga nato izpustite.

Stikalo v izvedbi brez blokade (v dolocenih drzavah):

Za vklop elektricnega orodja potisnite stikalo za vklop/izklop (2) naprej in ga nato pritisnite.

Za izklop elektricnega orodja izpustite stikalo za vklop/izklop (2).

Pred uporabo preverite brusilne nastavke. Brusilni nastavek mora biti brezhibno namescen, tako da se lahko prosto vrti. Izvedite preizkusni tek orodja takto, da ga pustite delovati vsaj 1 minuto brez obremenitve. Ne uporabljaje poskodovanih brusilnih nastavkov ali takshin, ki niso okrogli ali se treseo. Po skodovani brusilni pripomocki se lahko razletijo in povzrocijo po skodbe.

Zasčita pred ponovnim zagonom

(GWS 2000 J/GWS 2200 J/GWS 2400 J)

Zašcita pred ponovnim zagonom prepreci nenadzorovan vklop elektricnega orodja po prekinitvi elektricnega napajanja.

Za ponovni zagon stikalo za vklop/izklop (2) najprej namestite v izklopljeni položaj in nato elektricno orodje ponovno vklopite.

Mehak zagon

(GWS 2000 J/GWS 2200 J/GWS 2400 J)

Elektronski mehak zagon omeji vrtilni moment ob vklopu in omogoca zagon elektricnega orodja brez tresljajev.

Opomba: ce elektricno orodje takoj po vklopu deluje s polnim stevilom vrtljajev, potem mehak zagon in zašcita pred ponovnim vklopom ne delujeta. Elektricno orodje je treba nemudoma poslati servisi sluzbi, naslove lahko najdete v razdelku „Servisna sluzba in svetovanje uporabnikom".

Navodila za delo

Pred začektom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Previdno pri izvajanju rezov v nosilne stene, glejte odstavek ,Opozorila glede statike".
Ce obdelovanec ni dovolj tezak, da bi lahko sam od sebe nepremicno stal na povrsini, ga vpnite.
Elektricnega orodja ne obremenite takmo矫no, da bi se zaustavilo.
Pustite, da elektricno orodje po veliki obreteni nekaj minut deluje v prostem teku. Tako se nastavek ohladi.
Ne uporabljate elektricnega orodja skupaj s stojalom za rezalno brusenje.

Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Rezalne plošće

Za kosmačenje nikoli ne uporabljate rezalinh plošć.

Pri grobem brusenju dozezte njaboljsi rezultat, ko orodje postavite pod kotom od 30^ do 40^ . Srednje mo矫 pritiskajte na elektricno orodje ter ga premikajte sem ter tja. Tako se obdelovanec ne segreje, ne spreneni barve in ne pride do nastanka brazd.

Lamelna brusilna plošča

Z lamelno brusilno plošco (pribor) lahko obdelujete tudi zaobljne povrsine in profile. Lamelne brusilne plošce imajo v primerjavi z obicajnimi brusilnimi plošcami bistveno daljso ziviljensko dobo, nižjo raven hrupa in nižje temperature brusenja.

Rezanje kovine

Pri rezanju zvezani imbruilnimi sredstvi vedno uporabljaje zašcitniPokrov zarezanje (14).

Pri rezanju orodje potiskajte srednjne močno in potiskanje prerlagajte obdelovancu. Na rezalno plošco ne pritiskajte premoćno, se ne zatikajte z njo in ne oscilirajte.

Rezalne plošće, ki se ne vrti enakomerno, ne skušajte izravnati s pritiskanjem na drugo stran.

Elektricno orodje je treba
ves cas voditi proti smeri
delovanja. Sicer obstaja
nevarnost, da ga

nenadzorovano potisnete iz reza. Pri rezanju profilov in stirobih cevi je najbolje, da zacnete z rezanjem na mestu z majmanjsim premerom.

Rezanje kamna

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.
- Nosite zašcitno masko proti prahu.
Elektricno orodje je dovoljeno uporabljati zgolj za suho rezanje/suho bruşanje.

Pri rezanju kamna morate vedno uporabiti diamantno rezalno plosco.

Pri uporabiPokrova za odsesavanje za rezanje z vodili (23) mora biti sesalnik primeren za odsesavanje kamenega prahu. Bosch ponuja ustrezne sesalnike.

Vkljucite elektricno orodje in ga's sprednjim delom vodila namestite na obdelovanec. Srednje mochno potiskajte elektricno orodje in potiskanje prerlagajte obdelovancu.

Pri rezanju posebej trdirih obdelovancev, npr. betona z visoko vsebnostjo proda, se lahko diamantna rezalna plošča pregreje in takopoškoduje. Na to vas nedvoumno opozarja venec isker, ki se vrti skupaj s plošćo.

V tem primuru rezanje prekinite in pustite diamantno rezaln o plošćo nikaj Časa delovati v prostem teku z najvisjm stevilom vrtljajev, da se ta ohladi.

230|Hrvatski

Obcutno pocasnejse rezanje ali izrazitejse iskrenje sta znak, da je diamantna rezalna plosca otopela. Plosco v taksnem primeru naostrite s kratkimi rezi v abrazivne materiale, kot je na primer pescenec.

Opororila glede statike

Zareze v nosilne stene so podvrzene drzavnim dolocilom. Te predpise je treba upoštevati. Pred začetkom dela se posvetujte z odgovornim statikom, arhitektom ali pristojnim gradbenim nadzornikom.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Pred začetkom kakrsnih koli del na elektrichem orodju izvlecite omrežni vtic iz vticnice.
Skrbite za cistoco elektricnega orodja in prezracevalnih utorov, da lahko dobro in varno delate.
V ekstremnih pogojih uporabe vedno uporabljaje odsesovalno pripravo (ce je to mogoce).Redno izpihujte prezračevalne reze in orodje prikljucite prek tokovnega zašcitnegsta sikala (PRCD).Prevodni prah, ki nastane pri obdelavi kovin, se lahko nabira v notranjosti elektricnega orodja. Pri tem se lahko poskoduje zašcitna izolacija elektricnega orodja.

Pribor skrbno skladiscit in uporablajte.

Ce morate zamenjati priključni kabel, storite to pri servisu

Bosch ali pooblascenem servisu za elektricna orodja Bosch, da ne pride do ogrozanja varnosti.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na va'sa vprasnja glede popravila in vzdrrzevanja izdelka ter nadomestnih delov.

Tehnicke skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelikh in pripadajocem priboru.

Ob vseh vprašanjih in narocilih rezervnih delov nujno sporočite 10-mestno stevilko na tipski plošćici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax:[phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU Evropskega Parlamenta in Sveta o odpadni elektrici ni in elektronski opremi (OEEO) in njeni urensniciti v nacionalnem pravu se morajo elektricna orodja, ki niso vec uporabi, loceno zbirati ter okolju prijazno reciklirati.

Odpadna elektricna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Hrvatski

Sigurnosne napomene

Opé upute za sigurnost za elektrïne alate

UPOZORENJE Treba procitati sve napomene o sigurnosti i upute. U slučaju

nepostivanja napomena o sigurnosti i uputa moze doci do strujnog udara, pozarai/ili teske ozljede.

Posebna sigurnosna upozorenja za brusnej brusnim papirom

Ne upotreblavajte prevelike brusne ploce s papirom. Slijedite preparuke proizvodača pri odabiru brusnog papira. Veci brusni papiri koji prelaze preko brusnog jastucića mogu uzrokovati ozljede te uzrokovati blokiranje i kidanje diska ili povratni udar.

Posebna sigurnosna upozorenja za bruşenje celičnom Četkom

Imajte na umu da ziçane Čekinje ispadaju s Četke i pri uobičajenoj upotrebi. Pazite da ne preopteretite ziice prejakim pritiskanjem Četke Ziçane Čekinje lako probijaju laganu odjecu /ili kozu.
Ako je za brusenje ziicanom cetkom preporucena upotreba stitnika, pripazite da tanjurasta lli loncasta cetka ne dodiruje stitnik. Tanjuraste i loncaste cetke mogu se, zbog sile pritiska i centrifugalnih sila, povecati u promjeru.

Brzostezna matica SDS-e/ie

Zajednostavnu zamjenu brusnog alata bez uporabe drugog alata, mozte umjesto stezne matice (10) koristiti brzosteznu maticu (12).

Brzosteznatmatica(12) smije se koristiti samo za brusne ilirezne ploce ili plocaste cetke promjera otvora 22,2 mm.

Koristiteismo besprijekornu,neostececenu brzosteznu maticu (12).

Pri navrtanju pazite da strana brzosteze matice (12)s oznakom nije okrenuta prema brusnoj ploci; strelica mora biti okrenuta prema oznaci indeksa (24).

Pritisnite tipku za blokadu vretena (1) kako biste fiksirali brusno vreteno. Za stezanje brzosteze nmatice okrenite brusnu plocu snaznou smjeru kazaljke na sutu.

Pravilno pricrscenu, neostecenu brzosteznu maticu mozte rucho otpustiti okretanjem nazublenog prstena u smjeru suprotnom od kazaljke na satu. Brzosteznu maticu s cvrstim dosjedom nikada ne opustajte klijestima, nego upotrijbebite dvostruki okasti ključ. Stavite dvostruki okasti
