Tipo de produto	Esmerilhadeira angular
Marca	Bosch
Modelo	GWS 2000 J Professional
Potência nominal absorvida	2000 W
Rotação nominal	6500 rpm
Diâmetro máximo do disco	230 mm
Rosca do eixo	M14
Comprimento máximo da rosca	25 mm
Proteção contra religamento	Sim
Partida suave	Sim
Peso (com punho adicional antivibração)	5,2 kg
Peso (com punho adicional padrão)	5,1 kg
Índice de proteção	II (dupla isolação)
Nível de pressão sonora	97 dB(A)
Nível de potência sonora	108 dB(A)
Vibrações (retificação)	7,5 m/s²
Vibrações (lixamento)	4,5 m/s²
Alimentação	230 V, rede elétrica
Usos	Retificação, corte, lixamento, escovação
Manutenção	Limpeza das aberturas de ventilação, sopro de ar comprimido
Segurança	Proteção contra religamento, partida suave, cobertura de proteção, travamento do eixo
Acessórios incluídos	Punho adicional, cobertura de proteção, chave de pinos, porca de fixação

Perguntas frequentes - GWS 2000 J Professional BOSCH

Como trocar o disco na Bosch GWS 2000 J ?

Desconecte a ferramenta. Pressione o botão de travamento do eixo (1) para travar o eixo. Use a chave de pinos (11) para soltar a porca de fixação. Remova o disco antigo e coloque o novo. Aperte a porca com a chave. Mantenha o botão de travamento pressionado até o aperto completo.

Qual é a potência do Bosch GWS 2000 J Professional ?

A potência nominal absorvida é de 2000 W. A rotação nominal é de 6500 rpm. Essas características permitem um trabalho eficaz em metal e pedra.

Pode-se usar o GWS 2000 J para cortar metal ?

Sim, para corte de metal, use a cobertura de proteção especial para corte (14) e um disco de corte adequado. Trabalhe com velocidade de avanço moderada sem exercer pressão lateral.

Como instalar a cobertura de proteção ?

Coloque a cobertura de proteção (6) no colar do eixo. Ajuste sua posição conforme o trabalho (para evitar projeção de faíscas em direção ao usuário) e trave-a com o parafuso de travamento (7). Para corte, use a cobertura especial (14).

O que fazer após uma queda de energia ?

A ferramenta é equipada com proteção contra religamento. Para religá-la, coloque o interruptor Liga/Desliga (2) na posição desligado e reinicie normalmente. Isso evita uma partida descontrolada.

Como limpar o Bosch GWS 2000 J ?

Desconecte a ferramenta. Limpe regularmente as aberturas de ventilação com aspirador ou ar comprimido. Em condições empoeiradas, use um disjuntor diferencial (PRCD) para evitar acúmulo de poeira condutora.

Quais acessórios são compatíveis com o GWS 2000 J ?

São compatíveis: discos de retificação, discos de corte, discos diamantados, escovas metálicas, pratos de lixamento com discos abrasivos e pratos de lamelas. Use acessórios com diâmetro máximo 230 mm e furo 22,2 mm.

Como usar a partida suave ?

A partida suave é automática nos modelos J. Ela limita o torque na partida para evitar solavancos. Se a ferramenta atingir diretamente a velocidade máxima, o sistema está com defeito; entre em contato com o serviço de assistência técnica.

Onde encontrar peças de reposição para o GWS 2000 J ?

As peças de reposição estão disponíveis no site www.bosch-pt.com ou no serviço de assistência técnica Bosch. Para encomendar, indique a referência de 10 dígitos na etiqueta de identificação.

Como verificar um disco antes do uso ?

Antes de cada uso, examine o disco para detectar rachaduras, lascas ou desgaste. Monte-o corretamente e, em seguida, faça a ferramenta girar a velocidade máxima em vazio por 1 minuto. Não use um disco danificado.

MANUAL DE UTILIZADOR GWS 2000 J Professional BOSCH

Plato lijador de goma

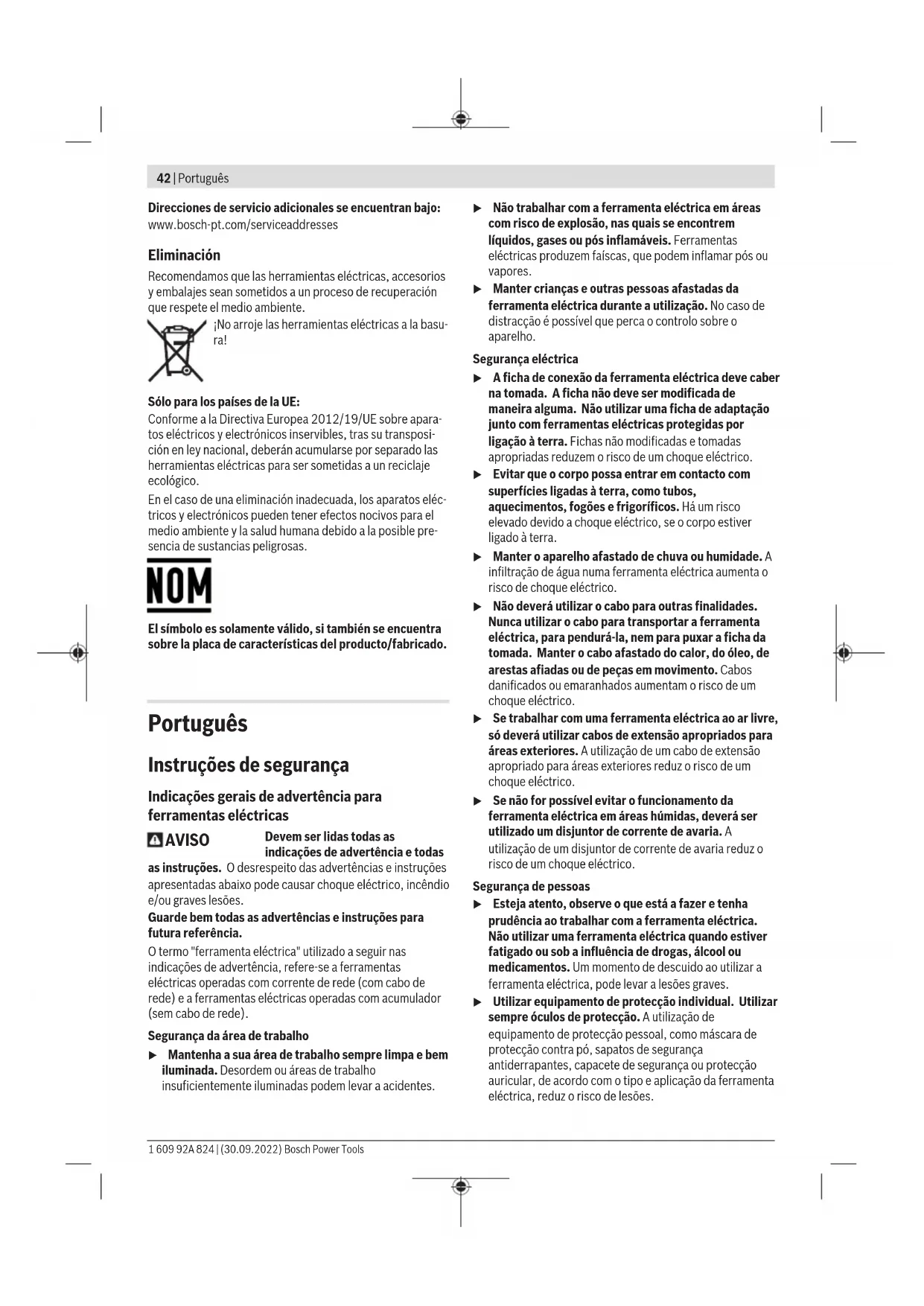

Instruções de segurança

Indicações gerais de advertência para ferramentas electricas

AVISO

Devem ser lidas todas as indicações de advertência e todas

as instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causarCHOque elcctrico, incendio e/ou graves lesoes.

Guarde bem todas as advertências e instruções para futura referencia.

O termo "ferramenta eletrica"utilizando a seguir nas indicacoes de advertencia,refere-se a ferramentas elctricas operadas com corrente de rede (com cabo de rede) e a ferramentas elctricas operadas com Accumulator (sem cabo de rede).

Mantenha suaarea de trabajo sempre limpa e bem iluminada.Desordem ou areas de trabajo insufficientamente iluminadas poder levar a Accidentes.

• Não travaçar com a ferramenta elétrica em和地区 com risco de explosão, nas quais se encontrar liquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíças, que podem inflamar pós ou vapores.
  Manter crianças e outras pessoas afastadas da ferramenta eletrica durante autilização.No caso de distração é possivel que perca o controlo sobre o aparelho.

Segurçāeletécrica

A ficha de conexão da ferramenta eletrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize aicha de adaptação jusqu com ferramentas electricas protegidas por ligation à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de umCHOque eletrico.
Evitar que o corpo possa entra r em contacto com superficies ligadas a terra, como tubos, aquecimientos, fogoes e frigorificos. Ha um risco elevado devido achoquelectrico, se o corpo estiver ligado a terra.
Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta electrolytica aumenta o risco deCHOque electrolyico.
- Nãodeerutilizarocabo paraoutrasfinalidades. Nuncautilizarocabo paratransportaraferramentalelectrica,para pendurá-la,nempara puxaraficha tdomada.Manterocabo afastado do calor,dooleo,dearestasafiadasoudepeçasemmovimento.Cabosdanificadosou emaranhadosaumentamorisco deumchoqueelectrico.
Se travañar com una ferramenta electrica ao ar livre, édeveráutilizar cabos de extensao apropriados para areasexteiores.Autilizaçãodeum cabo de extensao apropriado para areasexteiores reduz o risco de umchoque electrico.
Se não for possével evitar o functiimento da ferramenta électrique em和地区 humidas, deverá ser realizado um disjúnitor de corrente de avaria. Autilização de um disjúnitor de corrente de avaria reduz o risco de umCHOqueeletrico.

Segurarca de pessoas

Esteja atento, observe o que está a fazer e tenha prudencia ao trabalho com a ferramenta eletrica. Não utilizear uma ferramenta eletrica quando estiver fatigado ou sob a influência de drogas, alcool ou medicamentos. Ummomento de descuido aoutilizar a ferramenta eletrica, pode levar a lesoes graves.
Utilizar equipamento de proteção individual. Utilizar sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurar antiderrapantes, capacete de segurar ou proteção auricular, de acordo com o tipo e aplicação da ferramenta eletrica, reduz o risco de lesões.

Evitar una colocacion em funciona involuntaria. Assegure-se de que a ferramenta electrica esta desligada, antes de connecta-la a alimentacion de rede e/ou ao accumulator, antes de levanta-la ou de transporte-la. Se tiver o dedo no interruptor ao transportar a ferramenta electrica ou se o aparelho for conectado a alimentacion de rede quando estiver ligado, poderao ocorro acidentes.
- Remover ferramentas de ajuste ou chaves de boa antes de ligar a ferramenta eletrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesoes.
Evite uma posicao anomal. Mantenha uma posicao firme e mantenha sempre o equilibrio. Desta forma é mais fácil controlar a ferramenta eletrica em situacoes inesperadas.
- Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os@cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas,@cabelos longos ou joias podem ser agarrados por peças em movimento.
Se for possivel montar dispositivos de aspiracao ou de recolha, assegure-se de que estejam connectados e realizados correctamente. Autilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas electrolyticas

• Não sobrecarregue a ferramenta eletrica. Utilize a ferramenta eletrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eletrica apropriada na area de potência indicada.
• Não utilizes uma ferramenta eletrica com um interruptor defeituoso. Uma ferramenta eletrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remove o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho.Esta medida de segurarva evita o arranque involuntario da ferramenta eletrica.
  Guardar ferramentas eletricas nao realizadas fora do alcance de crianças e nao permitir que as pessoas que nao estjam familiarizadas com o aparelho ou que nao tenham lido estas instruções utilizem o aparelho. Ferramentas eletricas são perigosas se foram realizadas por pessoas inexperientes.
• Tratar a ferramenta eletrica com cuidado. Controlar se as partes moveris do aparelho funciona perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funciona da ferramenta eletrica. Permitir que peças danificadas sejam reparadas antes dautilização. Muito acidentes tem como causa, a manutençao insufficiente de ferramentas eletricas.
• Manter as ferramentas de corte afiadas e limpas. Ferramentas de cortesciousamente tratadas e com

cantos de corte abiados emperram com menos frequencia e podem ser conducidas com maior dificuldade.

Utilizar a ferramenta eletrica, acessos, ferramentas de aplicacao, etc. conforme estas instruções.Considerar as condições de trabalho e a tarefa a ser executada.Autilização de ferramentas electricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

Servico

So permita que o seu aparecido soit reparado por pessoal especializzato e qualificado e so com peças de reposicao originais. Desta forma é assegurado o funcimento seguro do aparecido.

Instruções de segurarça para rebarbadoras

Indicações de segurarça comuns para operações de desbaste, de lixamento, de escovagem com arame ou de corte abrasivo

-Esta ferramenta elétrica foi concebida para funciona como una rebarbadora, lixadeira, escova de arame ou ferramenta de corte. Devem ser lidas todas as indicações de seguranca, instruções, ilustrações e espécificações这其中 ferramenta elétrica. O desrespeito das instruções aparecçao abaixo poderá resultar emCHOque elétrico, incendio e/ou ferimentos graves.
- Não é recomendado utilizear esta ferramentaétrica para executar operações depolimento. A execuçao de operações para as quais a ferramentaétrica não FOI concebida pode acarretar riscos e provocar lesoes.
- Não utilizecessóriosque não tenham sido escomficientec Concebidos e recomendadospelo fabricante da ferramenta. Mesmo que sera possivel adaptar o acessorio à sua ferramentalelettrica,iso não constitui umaragantia deutilização segura.
A velocidade nominal do acessario deve ser, no minimum, igual a velocidade maxima indica na ferramenta eletrica. Os acessos que foram realizados a uma velocidade superior aquela para a qual foram concebidos poderao desintegrar-se e projetar fragmentos.
O diametro externo e a espessura do acessario devem ser compatíveis com a potência nominal da sua ferramentaétrica. Os acessórios com um tamanho incorreto não podem ser devidamente protegidos ou controlados.
- Os acessórios roscados devem ser compatíveis com a rosca do veio da rebaradora. No caso dos acessórios montados por meio de flanges, o orício de instalação do acessório deve adaptar-se ao diamétro fixo do flange. Os acessórios não compatíveis com o hardware de instalação da ferramenta eletrica irão funciona de forma desequibrada, Vibrar excessively e poderão provocar a perda de controlo.
- Não utilize um acessório danificado. Antes de cada'utilisation, inspecione os acessórios como, por

44 | Português

exemplo, discos abrasivos quando a Presence de lascas e fissuras, prato de apoio quando a Presence de fissuras ou desgaste excessivo, escova de arame quando a Presence de fios soltos ou partidos. SeDEXAR CAIR A FERRAMTA ELétrICA O ACESSORIO, VERIFIQUE SE há danos ou instale um acessório intacto. Depois de inspecionar e instalar um acessório, proteja-se a si é às outras pessoas do plano do acessório rotativé e faça�能rar a ferramenta elétrica com o número máximo de rotações em vazio durante um minuto.

Normalmente, os acessos danificados desintegram-se durante este periodo de teste.

Use equipamento de proteção individual. Dependendo da aplicação, use uma viseira ou oculos de proteção. Consoante o caso, use mascara de proteção contra p, proteções aurículares, luvas e um avental de trabalho com capacidade para deter poucoços fragmentos abrasivos ou da peça de trabalho. Os oculos de proteção devem proteger contra quaisquer detritos projetados durante as diversas operações. A mascara de proteção contra p ou mascara respiratória devem ter capacidade para filtrar a particulas geradas durante o seu trabalho. A exposão prolongada a ruidos de eleva intensidade poderá causar perda de audicao.
Mantenha as outras pessoas presentes no local a uma distência segura da区内 de trabalho. Qualquer pessoas que entre na区内 de trabalho tem de usar equipamento de proteção individual. Os fragmentos de uma peça de trabalho ou de um acessório partido podem ser projetados e provocar ferimentos fora da区内 de trabalho imediata.
Secure a ferramenta eletrica exclusivamente nas superficies de manuseamento isoladas ao efetuar una operacao na qual o acessario de corte possa entrada em contacto com fios eletricos ocultos ou com o seu propriocho. Se o acessario de corte entraq em contacto com um fio"sob tensao",as partes metalicas expostas da ferramenta eletrica ficam"sob tensao"e poder produzir umCHOque eletrico.
- Afaste o cabo do acessório rotativo. Na eventualidade de perdor o controlo, o cabo pode ser cortado ou ficar preso e a sua maior ou BRAço pode ser puxados na direção do acessório rotativo.
- Nunca pouse a ferramenta eletrica até que o acessório tenha parado por completeness. Caso contrário, o acessório rotativo pode engatar na superficie e fazer-Ihe perdor o controlo da ferramenta eletrica.
Nunca colque a ferramenta eletrica em funcimento quando a transporte. O contacto acidente do acessario rotativo com a sua roupa pode puxar o acessario na direcao do seu corpo.
Limpe regularamente as aberturas de ventilacao da ferramenta eltrica. Caso contrario, o ventilador do motor ira aspirar o po para o interior da carcaça e a accumulacao excessiva de pos metalicos podera provocar ricos de natureza eltrica.

• Não utilize a ferramenta eletrica muito a materialis inflamáveis. As fazeras produzidas podem inflamar esses materiais.
• Não utilize acessórios que necessitem de refrigerantes liquidos. Autilização de água ou de outros refrigerantes liquidos pode resultar em eletrocussão ouCHOque elétrico.

Efeito de coice e indications relacionadas

O efeito de coice é uma reação subita a um disco rotativo, prato de apoio, escova ou及其他cesso entalado ou bloqueado. O entalamento ou bloqueio provoca um paragem rapiida do accesso rotivo que, por sua vez, faz com que a ferramenta eltrica descontrolada sera impelida na direcao oposta à rotação do accesso no punto do bloqueio.

Por exemplo, se um disco abrasivo ficar bloqueado ou for entalado pela coisa de trabalho, a extremidade do disco que estiver em contacto com o punto debloqueio pode penetrar a superficie do material, fazendo com que o disco suba ou salte. O disco poderá entao saltar na direcao do'utilizar ou para longearethedependendo da direcao do movimento do disco no punto de entalamento.Os discos abrasivos tambem podem partir-se nestas condições.

O efeito de coice é o resulto de uma utilização abusiva e/ ou condições ou procedimentos incorretos deutilização da ferramentaétricae pode ser evitado tomando as precauções indicadas abaixo.

Secure a ferramenta eletrica com firmeza e posicao o seu corpo e braço de forma a poder resistir ao efeito de coice. Utilize sempre o punho auxiliar, se fornecido, para obter o maior controlo sobre o efeito de coice ou reacao do binario durante o arranque. Outilizar podera controlar as reacoes do binario ou o efeito de coice caso tome as devidas precauções.
- Nunca coloque a sua maior junto do acessório rotativo. O acessório pode ressaltar para cima da sua maior.
- Não posicao o seu corpo na area para a qual a ferramenta eletrica pode saltar caso ocorro oefeito de coice. Oefeito de coice irá impelir a ferramenta na direção oposta ao movimento do disco no ponto de bloqueio.
Tenha especial cuidado ao trabalhar em cantos, arestas aguçadas, etc. Evite que o acessório rassalte ou fique preso. Os cantos, as arestas aguçadas ou oressalto do acessório rotativo tendem a fazer com que este fique preso e provoque a perda de controlo ou oefeito de coice.
- Não instale uma corrente de serra para esculpirmadeira ou uma lamina de serra dentada. Tais laminasprovocam com frequência oefeito de coice e a perda decontrolo.

Instruções de segurarça espécificas para operações de desbaste e de corte abrasivo

Utilize apenas os temas de discos recomendados para a sua ferramenta eletrica e a protecao exigencia

concebida para o disco selecionado. Os discos inadequados para'utilisation na ferramenta eletrica não podem ser devidamente protegidos e são perigosos.

A superficie de desbaste dos discos com centro rebaixado deve encontrar-se abaixo do plano do rebordo de protecao. Um disco incorretamente instalado que ultrapasse o plano do rebordo de protecao não poder ser devidamente protegado.
A proteção deve ser fixada com firmeza à ferramenta eletrica e posicionada de forma a proporcionar a maior seguranca, ou seja, com a menor porção de disco exposta relativamente ao Utilizador. A proteção ajuda a proteger outilizaros dos fragmentos de discos partidos,do contacto acidental com o disco e faicas que podem inflamar o vestuário.
Osdiscosdevemserutilizadosexclusivamentenas aplicacoes recomendadas.Porexample:niaixecom a parte lateraldo disco de corte.Os discos abrasivos de corte destinam-sea umdesbaste periférico,a aplicacao de forçaslateraisnestedesdisco podarprovocar sua desintegracao.
Utilize sempre flanges para discos intuitas e de tamanho e forma adequados para o disco em question. As flanges adequadas proporcionam apoio ao disco e reduzem a possibidade de quebras. As flanges para discos de corte poderao ser differentes das flanges para discos de rebarbar.
- Não utilize discos gastos de ferramentas electrolyticas maiores. Os discos concebidos para ferramentas electrolyticas maiores não são adequados para as velocidades mais elevadas das ferramentas mais compactas e podem desintegrar-se.

Indicações de segurarça adiconais, espécicas para operações de corte abrasivo

• Não "encrave" o disco de corte nem aplique uma pressão excessiva. Não tente efetuar cortes com uma profundidade de corte excessiva. A sobrecarga do disco,aumenta a cargo e a suscetibuldade de torcer ou bloquear o disco no corte e a possibuldade de ocorro oefeito de coice ou a quebra do disco.
• Não posicao o seu corpo em LINHA e atrás do disco rotativo. quando o disco, no punto de operacao, está afastar-se do seu corpo, o potencial efeito de coice pode impelir o disco em rotação e a ferramenta eletrica na sua direcção.
  Quando o disco está a bloquear ou se interrormper um corte por qualquer motivo, deslige a ferramenta electrica e mantenha ferramenta electrica imóvel até que o disco pare por completeness. Nunca tenteletalirou disco em rotação do corte, caso contrário, pode ocorro oefeito de coice. Investigue e tome as medidas necessarias para eliminar a causa dobloqueio do disco.

• Não reinicira a operação de corte na pena de trabalho. Deixe o disco atingir a velocidade Tmaxa e introduzao cuidadosamente no corte. O disco pode bloquear, subir ou ressaltar caso a ferramenta elétrica seja acionada com o disco introduzido na pena de trabalho.

• Apoie os painés ou qualquer peça de trabalho de grandes dimensoes para reduzir o risco de entalamento e rressalto do disco. As peças de trabalho de grandes dimensoes tendem a abater sob o seu propre peso. Coloque suportes sob a peça de trabalho muito à LINHA de corte e muito da extremidade da peça de trabalho, dehos os lados do disco.
  Tenha especial cuidado ao efetuar um "corte de imersao" em paredes existentes ou noutras areas cegas. O disco protuberante podeURTar canalizacoes de agua ou de gas, fios elétricos ou objetos que podem provocar oefeito de coice.

Indicações de segurarça espécicas para operações delixamento

• Não utilize folhas de lixa redonda com tamanho excessivo. Siga as recomendações dos fabricantes ao selecionar a folha de lixa. As folhas de lixa que ultrapassam os limites do prato de lixar representam um risco de laceração e podem provocar obloqueio, ruptura do disco ou efeito de coice.

Indicações de segurarça espécicas para operações de escovagem com arame

Tenha presente que as cerdas de arame são projectadas, mesmo durante uma'utilisation normal. Não aplicque uma energia excessiva na escova para não sobrecarregar as cerdas de arame. As cerdas de arame podem fácilmente penetrar o vestuário leve e/ou a pele.
- Caso seja recomendado ou uso de uma proteção para a escovagem com arame, não permita qualquer interferência da catrabucha em disco ou escova com a proteção. A catrabucha em disco ou escova podeDSPAumentar de diametro devido a cargo de trabalho e forçascentrifugas.

Instruções de seguranca adiconais

Usar 6culos de protecao.

Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. Ocontacto com cabos elétricos pode provoc fogo echoques elétricos.Danos em tubos de gás podem levar aexplosão.A penetração num cano de água Cause danostécrmateriais ou pode provoc um何时que elétrico.
- Não tocar nos discos abrasivos e de corte, antes que arrefecam. Os discos tornam-se extremamente quentes durante o trabalho.
- Destravar o interruptor de ligar-desligar e colocá-lo na posção desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Assim é evitado um rearranque旅游度假 do aparelho.
Fixar a peça a sercolnhada. Uma peça a sercolnhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

46 | Português

Durante o trabalho, segure a ferramenta eletrica com as两大 e providencia uma estabilitadede segura. A ferramenta eletricaeconduzida com maior segunca com ambas as mao.

Descrição do produits e do service

Leia todas as instruções de segurar e instruções. A inobservança das instruções de segurar e das instruções podem causarCHOque elétrico, incendio /ou ferimentos graves.

Respeite as figuras na parte da fronte do manual de instruções.

Utilização adequada

A ferramenta elétrica destino-se aURTAR,desbastar escovar materiais de metal e pedra sem usar agua.

Para cortar com produits abrasivos ligados é necessário usar uma tampa de proteção especial para o corte.

Ao cortar pedras deve ser assegurada uma aspiracao de po suficiente.

Com as ferramentas de lixar permittidas é possivel utiliser a ferramenta eletrica para lixar com papel de areia.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apareção da ferramentaétrica na páginade esquemas.

(1) Tecla de bloqueio do veio
(2) Interruptor de ligar/desligar
(3) Punho adicional (superficie do punho isolada)
(4) Punho (superficie do punho isolada)
(5) Vejo de trabalho
(6) Tampa de proteção para lixar
(7) Parafuso de fixação para a tampa de proteção
(8) Flange de admissao com O-ring
(9) Disco de lixa3
(10) Porca de aperto
(11) Chave de bois furos para porca de aperto

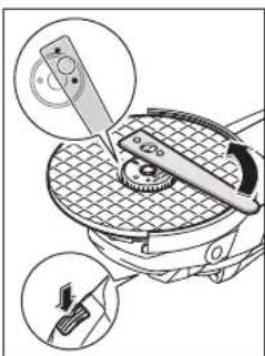

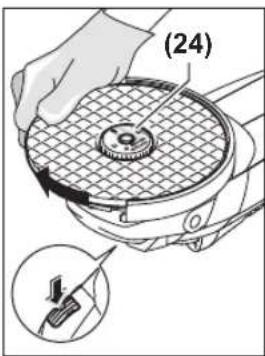

(12) Porca de aperto rápido SDS- liie
(13) Mo tipo tacho de metal duroa)
(14) Tampa de proteção para cortar^a
(15) Discode corte
(16) Proteção das mãos
(17) Anéis distanciadoresa
(18) Prato de lixar em borracha
(19) Folha de lixa
(20) Porca redonda
(21) Catrabucha tipo tacho
(22) disco de corte de diamantea
(23) Tampa de aspiração para cortar com patim de guia

a) Acessórios aparecido ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontrar-se nonoxo programa de acessórios.

Dados&Tecnicos

Rebarbadora GWS 2000 J GWS 2000 P GWS 2200 J GWS 2200 P GWS 2400 J GWS 2400 P
Número de produit		3601 HF2 0..	3601 HF2 1..	3601 HF4 0..	3601 HF4 1..	3601 HF4 2..	3601 HF4 3..
Potência nominal observada	W	2000	2000	2200	2400	2400
Rotações nominais r.p.m.	6500	6500	6500	6500	6500	6500
Diámetro max. dos discos de rebarbar	mm	230	230	230	230	230
Rosca do veio de retificação		M14	M14	M14	M14	M14
Comprimento max. da rosca do veio de retificação	mm	25	25	25	25
Proteção contra rearranque involuntário		●	-	●	-	●
Arranque suave ● - ● - ● -
Peso conforme EPTA-Procedure 01:2014
- com punho adicional com	kg	5,2	5,1	5,5	5,4	5,5	5,4

amortecimento das vibrações
- com punho adicional padrão	kg 5,1 5,0 5,4 5,3 5,4 5,3
Classe de proteção	[2] / [II] / [II] / [2] / [2]	[2]	[2]	[2]	[2]	[2]

Os dados aplicam-se a uma tensao nominal [U] de 230 V. Com tsoses divergentes e em versoes especificas do pais, estes dados podem variar.

Indicações relativas às condições de ligação à rede para GWS 2000 P/GWS 2200 P/GWS 2400 P:

O aparelho cumpre acosios requisitos IEC 61000-3-11 e está sujeito a conexão condioncial. O aparelho pode causar flutuações occasionais de voltagem sob condições de energia desfavorveis. A impedência de este aparelho está definida como Z_atual = 0,18 . Outilizador tem de assegurar que o punto de conexão, com a impedência Z_max , onde o aparelho deve ser connectado cumpre o requisito de impedência: Z_atual ≥ Z_max . Se Z_max é deschecido, determine Z_max em consulta com o fornecedor da rede ou autoridade de fornecimento.

Informação sobre ríduos/vibrações

Os values de emissao de ruido determinados de acordo com EN 60745-2-3.

O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: 97 dB(A); nível de potência sonora 108 dB(A). Incerteza K = 3 dB.

Utilizar proteção auditiva!

Valores totais de vibrations a, (som dos vetores das tres direções) e incerteza K determinada segudo

EN 60745-2-3:

Lixar superficies (desbasta): a_n = 7,5m / s^2,K = 1,5m / s^2

Lixar com folha de lixa: a_n = 4,5m / s^2,K = 1,5m / s^2

O nível de vibrações indicado nestas instruções de servicei foi medico de acordo com um processo de medicacao normalizzato e pode ser realizado para a comparacao de aparelhos. Ele tambem é apropriadao para uma avaliação provisória da energia de vibrações.

O nível de vibrações indicado representa as aplicações principales da ferramentaétrica. Se a ferramentaétrica for realizada para outras aplicações, com outras ferramentas de trabalho ou com manutençao insufficiente, é possivel que o nível de vibrações sera diferente. Isso pode augmentar consideravelmente a cargo de vibrações durante o periodo completeness do trabalho.

Para uma avaliação exata da energia de vibrações, quando deferiam ser considerados os periodos nos quais a ferramenta está desligada ou funciona, mas não está sentido正常使用. Isto pode reduzir consideravelmente a energia de vibrações durante o periodo completeness de trabalho.

Além disso tambiéndeero ser estipuladas medidas de segurarca para proteger o operador contra oefeito de vibrações, como por exemple: manutenção de ferramentas elétricas e acessórios,manter as mais quentes e organização dos processos de trabalho.

Montagem

Montar o disposicao de protecao

Antes de todoseworkos na ferramenta eltrica defera puxar a ficha de rede da tomad.

Note: Se o disco abrasivo quebrar durante o functimento ou se os dispositivos de fixação na tampa de proteção/na ferramentaétrica estiverem danificados, sera necessário que a ferramentaétrica sera'enviada imeditamente ao servicepos-venda,os endereços encontrar-se na secção "Servico pos-venda e aconselhoamento".

Tampa de proteção para lixar

Coloque a tampa de proteção (6) na gola do voio. Ajuste a posicao da tampa de proteção (6) de acordo com os requisitos da operacao (6) com o parafuso de fixacao (7).

Ajuste a tampa de proteção (6)de modo e evaporar que você faísca na direção do operador.

Tampa de proteção paraURTAR

ParaURTacomproduos abrasivosligadosutilize sempreuma tampa de protecao especial para o corte (14).
Ao cortar em pedra assegure uma aspiracao de po suficiente.

A tampa de proteção paraURTAR (14) é montada como a tampa de proteção para lixar (6).

Tampa de aspiração para cortar com patim de guia

Para a montagem da tampa de aspiração para cortar com patim de guia (23), observo o manual de instrções da tampa de aspiração.

Punho adicional

Utilize a ferramenta elétrica apenas com o punho adicional (3).

Dependendo do modo de operacao, enrosque o punho adiconcial (3) a direita ou a esquerda na cabeca do mecanismo de acionamento.

Proteção dasões

Paraetrabalhoscomoprato delixarmorracha(18) ou com catrabucha tipo tacho/catrabucha em disco/

48 | Portugues

disco de lixa em lamelas monte sempre a protecao das mao (16).

Fixe a proteção das mês (16) com o punho adácional (3).

Antes de todos lavoros na ferramenta elétricadeferá puxar a ficha de rede da tomad.
- Não tocar nos discos abrasivos e de corte, antes que arrefecam. Os discos tornam-se extremamente quentes durante o trabalho.

Limpe o veio de retificaçao (5) e todas as peças a serem montadas.

Para fixar e soltar as ferramentas de lixar, pressione a tecla de bloqueio do veio (1), para bloquear o veio de retificação.

So acontece a tecla de bloqueio do veio com o veio de retificacao parado. Caso contrario e possivel que a ferramenta eletrica sera danificada.

Disco abrasivo e de corte

Observe as dimensoes das ferramentas de liar. O diametro do furo tem de ser adequado ao flange de admissao. Não utilize adaptadores nem peças reductoras.

Ao utilizes discos de corte de diamante, tenha em atençao se a seta do sentido de rotação no disco de corte de diamante e o sentido de rotação da ferramentaétrica (ver seta do sentido de rotação na cabeca do mecanismo de acronymamento) coincidem.

A ordem da montagem pode ser consultada na网页 de esquemas.

Para fixar o disco de lixar/corte enrosque a porca de aperto (10) e aperte a mesma com a chave de dois furos (ver "Porca de aperto rápido SPS

• Após montar a ferramenta abrasivadeerácontrolar, antes del ligaraferramentaleletrica,seaferramentabrasiva está montada corretamente e se pode ser movimentada livrente. Assegure-se de que aferramentabrasiva não entre emcontacto com atampa de protecao ou otheras peças.

No flange de admissao (8) encontrar-se colocada, a volta do color de centragem, uma peça de plácico (O-ring). Se o O-ring estiver em falta ou danificado, o flange de admissao (8) tem de ser obligatoriamente substituido

antes de se Continuing a'utilização.

Disco delixa em lamelas

Paraetrabalhoscomodisco delixa em lamelas montesempreaprotecao dasmas (16).

Prato delixar de borracha

Paraetrabalhoscomoprato delixar emborracha(18) montespresentaprotecao dasmos(16).

A ordem da montagem pode ser consultada na网页 de esquemas.

Antes da montagem do prato de lixar em borracha (18) colque os 2 anês distanciadores (17) no veio de retificaçao (5).

Enrosque a porca redonda(20) e aperte-a com a chave de dois furos.

Catrabucha tipo tacho/catrabucha em disco

Para os trathestos com a catrabucha tipo tacho ou a catrabucha em disco monte sempre a protecao das mao (16).

A ordem da montagem pode ser consultada na网页 de esquemas.

Tem de ser possivel enroscar a catrabucha tipo tacho/ catrabucha em disco ate ao veio de retificação, de forma a que este fique bem encostado ao flange do veio de retificação no fim da rosca do veio de retificação. Aperte a catrabucha tipo tacho/catrabucha em disco com uma chave de bocas.

Porca de aperto rápido SDS-clip

Para una troca fácil de ferramenta de lixar semutilizar
otras ferramentas pode usar a porca de aperto rápido (12) em vez da porca de aperto (10).

A porca de aperto rápido (12)só pode ser'utilizada para discos abrasivos ou de corte ou catrabuchas em disco com um diamétro de furo de 22,2 mm.

Utilize apenas una porca de aperto rápido (12) que esteja em perfeito estado e sem danos.

Ao enroscar tenha atencao para que o lado marcado da porca de aperto rápido (12) não aponte para o disco abrasivo; a seta tem de apontar para a marca de indice (24).

Pressione a tecla de bloqueio do veio (1), para bloquear o veio de reticuldade Para aperture a porca de aperto rápido, rode o disco abrasivo para a direita com fora.

Uma porca de aperto bem fixada e sem danos pode ser desapertada manualmente rodando o anel serrilhado para a esquerda. Nunca solte uma porca de aperto rápido presa com um alicate, utilize sempre a chave de dois furos.

Coloque a chave deinous furos como indicado na figura.

Pode utiliser todas as ferramentas de lixar Mentionadas este manual de instruções.

O número de rotações [r.p.m.] ou a velocidade periférica [m/s] admissível das ferramentas de lixar realizadas tem de corresponder,leo menos,aos dados daabela segunte. Por也是如此,número de rotações ou velocidade periférica admissivel mentionado no rotulo da ferramenta de lixar.

máx. [mm] [mm]

D bd [r.p.m.] [m/s]

230822,2650080

180--650080

10030M14850045

Aspiração de pó/de aparas

Pós de materiais como por exemple,inentas que contentem chumbo,alguns tips de madeira,minerais e metais,poder ser nocivos a saude. O contacto ou a inalacao dos pós pode provocar reacoes alergicas e/ou doenças nas vias respiratorias do'utilizar ou das pessoas que se encontrem por perto.

Ceros pós, como por exemplo é de carvalho e faía sao considerados como senderocancerígenos, especialmente quando juntos com substancias para o tratamento de madeiras (cromato, produits de proteção damadeira). Material que contentem asbesto évese ser processado por pessoal especializzato.

• Se possével deveryar um dispositivo de aspiração de po apropriadoparo material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma masçara de proteção respiratória comoreacha da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu País.

Evite a acumulacao de p o no local de travailho. P os poder entrar levamente em ignicao.

Funcionamento

Colocacao em funcaoamento

• Observar a tensão de rede! A tensão da fonte de correnteétrica deve coincirir com os dados que constam na placá de caracteristicas da ferramentaétrica. Ferramentasétricas marcadas para 230 V não podem ser operadas com 220 V.

Durante o lavoroamento da ferramenta eletrica em geradores eletricos portateurs (geradores), que não dispoem

de reservas de potência suficientes ou de uma regulação de tensão adequada com reforço da corrente de arranque podem ocorro perdas de rendimento ou comportamentos atípicos na ligação.

Respeite a adequacao do gerador elétrico'utilizing, especialmente no que diz respeito à tensão e frequência de rede.

Ligare desligar

Para a colocacao em functiOnamento da ferramenta eltrica desloque o interruptor de ligar/desligar (2) para a frente e, em seguida, pressione-o.

Para fixar o interruptor de ligar/desligar (2) desloque o interruptor de ligar/desligar (2) mais para arente.

Para desligar a ferramenta elétrica liberte o interruptor de ligar/desligar (2) ou se este estiver bloqueado, pressione o interruptor de ligar/desligar (2) brevamente e depuis liberte-o.

Versão do interruptor sem sistemas de retenção (especialico do País):

Para a colocacao em funcaoamento da ferramenta eltrica desloque o interruptor de ligar/desligar (2) para arente e, em seguida, pressione-o.

Para desligar a ferramenta elétrica, liberte o interruptor del ligar/desligar(2).

Verifique as ferramentas de lixar antes dautilização. A ferramenta de lixar tem de estar corretramente montada e poder ser livrmente rodada. Efetue um teste de funcaoamento durante,leo menos,1 minuto,sem cargo.Nao utilize ferramentas de lixar danificadas, não redondas ou com vibrações. As

ferramentas de liar danificadas poderrebentar ecausear ferimentos.

Proteção contra rearranque involuntário

(GWS 2000 J/GWS 2200 J/GWS 2400 J)

A proteção contra rearranque involuntário evita que a ferramentaétrica possa arrancar descontroladamente àsuma interrupção da alimentação de correnteétrica.

Para recolocar em functiOnamento coloque o interruptor del ligar/desligar (2) na posicao desligada e ligue novamente a ferramenta elétrica.

Arranque suave

(GWS 2000 J/GWS 2200 J/GWS 2400 J)

O arranque suave eletronico limita o binario ao ligar e permite o arranque da ferramenta eltica sem solavancos.

Nota: Se a ferramenta eletrica funciona com pleno número de rotações imeditamente antes ser ligada, significa que o arranque suave e a proteção contra rearranque involuntário falharam. Envie imeditamente a ferramenta eletrica para o Servço de Assistência Técnica (os endereços encontrar-se na secção «Servço de Assistência Técnica e aconselhoamento sobre forme de aplicação»).

50 | Portugues

Instruções de trabalho

Antes de todos lavoros na ferramenta elétricadeferá puxar a ficha de rede da tomad.
Cuidado com ranhuras em paredes de suporte, ver aSECTION "Indicações sobre estática".
Aperte a peça se está não ficar seguraapanas com o seu OWNIO peso.
- Não sobrecarregar demasiado a ferramentaétrica, provocando uma paragem.
- Após um trabalho com cargo elevada, deverá permitir que a ferramentaétricafuncionelagos instantos em vazio,paraque o acessório possa arrefecer.
- Não utilizes a ferramenta eletrica com um suporte para rebarbadoras.
- Não tocar nos discos abrasivos e de corte, antes que arrefecam. Os discos tornam-se extremamente quentes durante o trabalho.

Desbastar

Nunca utilize os discos de corte para desbastar.

Com um ângulo de penetração de 30^ a 40^ obtém o melhor resultado de trabalho ao desbastar. Desloque a ferramenta eletrica para trás e para a fronte com uma pressão constante. Desta forma a coisa de trabalho não fazer demasiado quando, não muda de cor e não ficam sulcos.

Disco de lixa em lamelas

Com o disco de lixa em lamelas (ccessórios) pode processor maissem superficies curvas e perfis. Os discos de lixa em lamelas tem uma durabilitadecconsideravelmente maior, um menor nivel sonoro e temperatas mais baixas ao liar do que os discos abrasivos convencionais.

Cortar metal

ParaURTacomproduos abrasivosligadosutilize sempreuma tampa de protecao especial para o corte (14).

Ao cortar, travahe com um avanco uniforme e adequado ao material a processor. Não exerça pressão sobre o disco de corte, não incline nem oscile.

Não trave os discos de corte na saída por contrapressão lateral.

A ferramenta elétrica tem de ser sempre conducizada no sentido oposto às rotações. Caso contrário há risco que a ferramenta seja pressionada de forma ].
descontrolada para fora do corte. ParaURTar perfis e tubos quadrados o melhor sera aplicarPEGOs cortes transversais.

Cortar pedra

Ao cortar em pedra assegure uma aspiracao de po suficiente.
Usar uma mascara de protecao contra p6.

A ferramenta eletrica so pode ser'utilizada para corte/ lixamento a seco.

ParaURTARpedra,omelhoréusarumdisco de corte de diamante.

Ao utilize a tampa de aspiração paraURTAR com patim de guia (23),o aspirador tem de estar homologado para a aspiração de pó de pedra. Bosch comercializa aspiradores apropiados.

Ligue a ferramenta eletrica e coloque-a sobre a peça com a parte dianteira do patim de guia. Desloque a ferramenta eletrica com um avanço uniforme e adequado ao material a processor.

Ao cortar materiais especialmenteuros, p.ex. betao com alto teor de silica, o disco de corte de diamante pode sobraquecer e ficar danificado. Uma coroa de faulhas em volta do disco de corte diamantado é um indicio nitido.

Neste caso, interrcompa o processo de corte e Dealer o disco de corte de diamante funcionar algo tempo em vazio com o número de rotações Tmaxio, para o arrefecer.

Um avanco do trabalho mais demorado e uma coroa de fazer a volta são sinais de um disco de corte de diamante rombo. Pode voltar a afia-lo comPEGOs cortes em material abrasivo, p.ex. arenito calculario.

Indicações sobre estatística

Os cortes em paredes de suporte está sujeitos as dispositionses espécicas do País. Estas diretivas tem de ser impreterivelmente respeitadas. Antes do inicio do trabalho, consultar os engenheiros de estruturas, arquitetos responsaveis ou a gestão de boa competente.

Manutenção e assistência Tecnica

Manutenção e limpeza

Antes de todos lavoros na ferramenta elétrica devaré puxar a ficha de rede da tomad.
- Manter a ferramenta eletrica e as aberturas de ventilacao sempre limpas, para travailhar bem e de forma segura.
Em condições de'utilisation extremas utilize sempre, se possível, umsystema de aspiração. Sobre frequentemente as aberturas de ventilação e interconnecte um disjúnitor de corrente de avaria (PRCD).Duraço processamento de metais é possivel que se deposite po conducivo no interior da ferramenta eletrica. Isto pode prejudicar o isolamento de proteção da ferramenta eletrica.

Os accesós devem ser armazenados e tratados com cuidado.

Se for necessario instalar um cabo de ligaçao, a instalacao deve ser feita pela Bosch ou por um centro de service autorizzato para ferramentas elétricas Bosch, para Severity perigos de seguranca.

Servico pos-venda e aconselhamento

O service pos-venda responde as suas perguntas a respeito de serviços de reparacao e de manutencao do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informacoes acerca das peças sobressalentes tambem em: www.bosch-pt.com

A)nossa equipa de consultores Bosch esclarece com prazer todas as suas duvidas a respeito dos outros produits e acessórios.

Indique para todas as questoes e encomendas de peças sobressalentes a referencia de 10 digitos de acordo com a placar de carateristicas do produits.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na网页 www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontrathersendereçosda assistência Tecnica em:

Ferramentas elétricas, accesórios e embalagens devem ser enviados a una reciclagem ecológica de materías-primas.

Não deitar ferramentas electrolyicas no lixo dométrico!

Apenas para paises da UE:

De acordo com a diretiva europeia 2012/19/UE para apareiros electricos e eletronicos velhos, e com as respetivas realizacoes nas leis nationais, as ferramentas electricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecologica.

No caso de uma eliminacao incorreta, os apareiros electrolycos e electronicos antigos podem ter efeitos nocivos no ambiente e na Sauda humada devo a possivel presence de substancias perigosas.

Italiano

Informação o hlučnosti/vibraciach
