Produkttype	Vinkelsliber
Mærke	Bosch
Model	GWS 2000 J Professional
Nominel optaget effekt	2000 W
Nominel hastighed	6500 o/min
Maks. skivediameter	230 mm
Spindelgevind	M14
Maks. gevindlængde	25 mm
Genstartssikring	Ja
Blød start	Ja
Vægt (med anti-vibrations ekstrahåndtag)	5,2 kg
Vægt (med standard ekstrahåndtag)	5,1 kg
Beskyttelsesklasse	II (dobbelt isolering)
Lydtryksniveau	97 dB(A)
Lydeffektniveau	108 dB(A)
Vibration (slibning)	7,5 m/s²
Vibration (pudseslibning)	4,5 m/s²
Strømforsyning	230 V, net
Anvendelse	Slibning, skæring, pudsning, børstning
Vedligeholdelse	Rengøring af ventilationsåbninger, blæsning med trykluft
Sikkerhed	Genstartssikring, blød start, beskyttelseskappe, spindellås
Medfølgende tilbehør	Ekstrahåndtag, beskyttelseskappe, låsepind, spændemøtrik

Ofte stillede spørgsmål - GWS 2000 J Professional BOSCH

Hvordan skifter jeg slibeskiven på Bosch GWS 2000 J?

Afbryd værktøjet. Tryk på spindellåsknappen (1) for at låse spindelen. Brug låsepinden (11) til at løsne spændemøtrikken. Fjern den gamle skive og sæt den nye på. Spænd møtrikken med nøglen. Hold låseknappen nede, indtil den er helt spændt.

Hvad er effekten på Bosch GWS 2000 J Professional?

Den nominelle optagne effekt er 2000 W. Den nominelle hastighed er 6500 o/min. Disse egenskaber muliggør effektivt arbejde på metal og sten.

Kan GWS 2000 J bruges til at skære metal?

Ja, til metalskæring skal du bruge den specielle skærebeskyttelseskappe (14) og en egnet skæreskive. Arbejd med moderat fremføringshastighed uden at udøve sidetryk.

Hvordan monterer jeg beskyttelseskappen?

Placer beskyttelseskappen (6) på spindelens krave. Juster dens position i forhold til arbejdet (for at undgå gnistkast mod brugeren) og lås den med låseskruen (7). Til skæring skal du bruge den specielle kappe (14).

Hvad gør jeg efter et strømsvigt?

Værktøjet er udstyret med genstartssikring. For at genstarte skal du sætte Tænd/Sluk-kontakten (2) i sluk-position og derefter starte normalt. Dette forhindrer ukontrolleret start.

Hvordan rengør jeg Bosch GWS 2000 J?

Afbryd værktøjet. Rengør regelmæssigt ventilationsåbningerne med en støvsuger eller trykluft. I støvede forhold skal du bruge en fejlstrømsafbryder (PRCD) for at undgå ophobning af ledende støv.

Hvilket tilbehør er kompatibelt med GWS 2000 J?

Følgende er kompatible: slibeskiver, skæreskiver, diamantskiver, stålbørster, pudseplader med slibeskiver og lamelslibeskiver. Brug tilbehør med maks. diameter 230 mm og boring 22,2 mm.

Hvordan bruger jeg blød start?

Blød start er automatisk på J-modellerne. Det begrænser drejningsmomentet ved start for at undgå ryk. Hvis værktøjet når fuld hastighed direkte, er systemet defekt; kontakt kundeservice.

Hvor finder jeg reservedele til GWS 2000 J?

Reservedele fås på hjemmesiden www.bosch-pt.com eller hos Bosch kundeservice. Ved bestilling skal du angive 10-cifret reference på typeskiltet.

Hvordan kontrollerer jeg en skive før brug?

Før hver brug skal du kontrollere skiven for revner, skår eller slitage. Monter den korrekt, og lad derefter værktøjet køre i maksimal tomgangshastighed i 1 minut. Brug ikke en beskadiget skive.

BRUGSANVISNING GWS 2000 J Professional BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-vektj

ADVARSEL

Laes alle sikkerhedsinstrukser og anvisninger. I tilfelaide af manglende

overholdelse af sikkerhedsinstrukserne og anvisninger er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelse.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere drug.

Betegnelsen "el-vaerktoj" i advarslerne refererer til dit (ledningsforbundne) el-vaerktoj tilslutet lysnettet ellr til batte-ridrevet (ledningsfrit) el-vaerktoj.

Sikkerhed pa arbejdsspladen

Hold arbejdso MR det rent og godt opyst. Rodede ell er mkr omrder kan medfore ulykker.
Brug ici el-vaerktojet ieksplosionsfarlige omgivel ser, hvor der findes brændbare vaesker, gasser ell stov. El-vaerktoj kan sla gnister, der kan antaende stav ell er dampe.
Sarg for, at andre personer og ikke mindst børn holds væk fra arbejdsomrædet, nár el-vektøjet er i drug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

El-vaerktojets stik skal salle til kontakten. Stikket mä under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-vaerktoj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
Undgakropskontaktmedjord forbundneoverflader somf.eks.ror,radiatorer,komfurer og koleskabe. Hvis din krop er jordforbundet,oges risikoen for elektrisk stod.
- El-værktj må违法犯罪 (e.g. fraud, theft, embezzlement, etc.) for regn oder fugt. Ind traängen af vänd i el-værktj ogger risikoen for elektrisk stød.
Brug ici ledningen til formal, den ici er beregnet til. Du ma aldrig bare el-vaerktojet i ledningen, hange el-vaerktojet op i ledningen erer rykke i ledningen for at trakte stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter ell erer maskindele, der er i bevagelse. Beskadigede aller indviklede ledninger ogerrisikoenforelektriskstod.

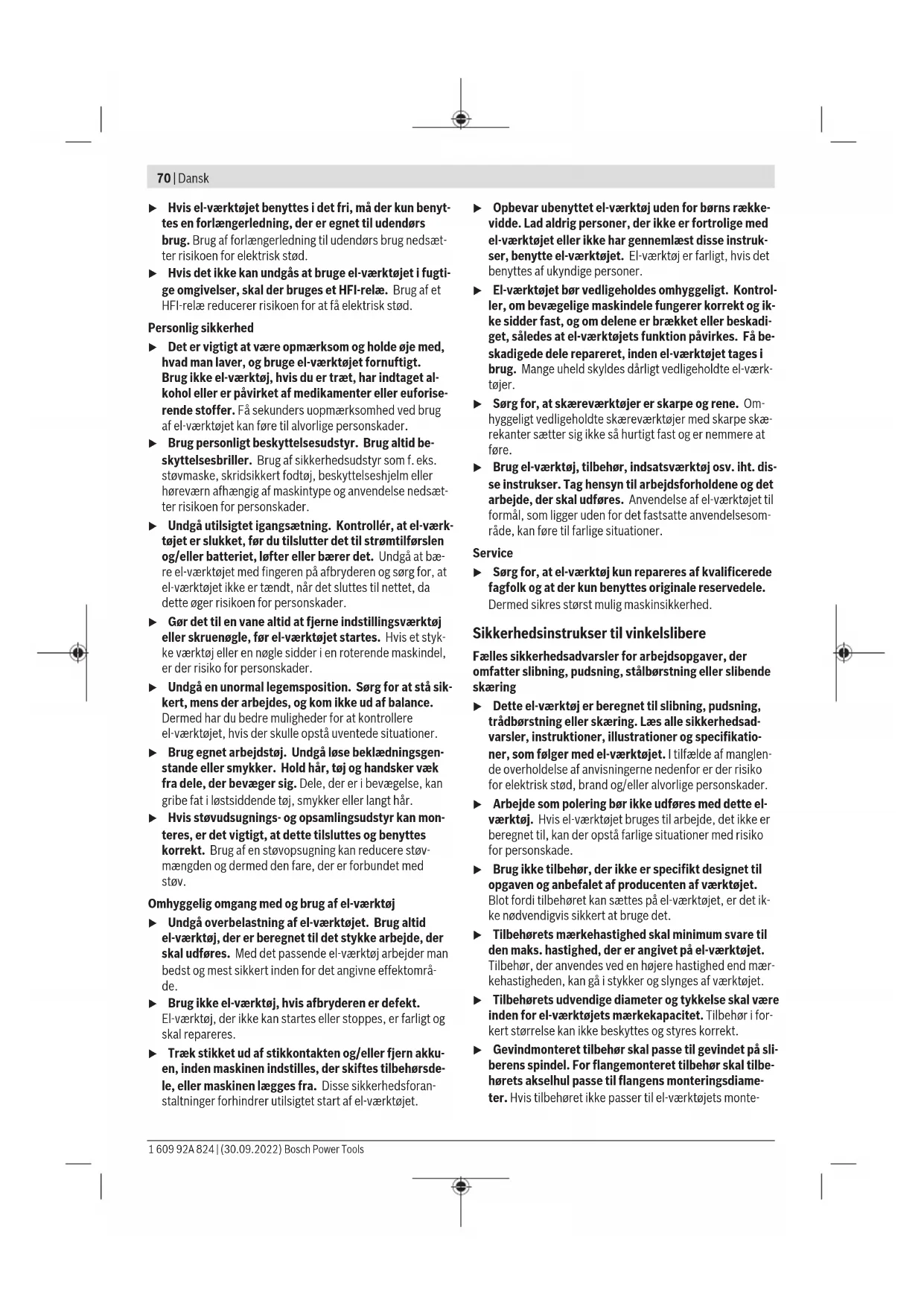

70 | Dansk

Hvis el-vaerktojet benytttes i det fri, ma der kun benyttes en forlaengerledning, der er egnet til udendrs brug. Brug af forlaengerledning til udendrs brug nedsæter risikoen for elektrisk stød.
Hvis det 参数 kan undgas at bruge el-vaerktojt i fugti-ge omgivelser, skal der bruges et HFI-relae. Brug af et HFI-relae reducerer risikoen for at fä elektrisk stød.

Personlig sikkerhed

Det er vigtigt at vaere opmærksom og holde eje med, hvad man laver, og bruge el-vaerktojet fornuftigt. Brug违法犯罪 alkohol ell er pavirket af medikamenter ell euforiserende stoffer. Fsekunden uopmærskomhed ved brug af el-vaerktojet kan fore til alvorlige personskader.

Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. stovmaske, skridsikkert fodj, beskyttelseshjelm erler harevarn afhaengig af maskintype og anvendelse nedsæter risikoen for persorskader.
Undgä utilsigtet igangsætning. Kontroller, at el-varktojet er slukket, for du tilslutter det til strømtilforslen og/eller batteriet, lfterller bærer det. Undga at bere el-varktojet med fingeren pa afbryderen og sorg for, at el-varktojet违法犯罪. Dette oger risikoen for personskader.
Gd det til en vane altid at fjerne indstillingsvarktoj eller skruenogle, for el-varktojet startes. Hvis et styke varktoj ellen nagle sidder i en roterende maskindel, er der risiko for personskader.
Undga en unormal legemsposition. Sorg for at sta sik-kert, mens der arbejdes, og kom ici ud af balance. Dermed har du bedre muligheder for at kontrollere el-vaerktojet, hvis der skulle opsta uventede situationer.
Brug egnarbejdstoj. Undgaleosebeklaedningsgenstandeller smykker.Hold har,tojoghandsker vekfra dele,der beveger sig.Dele,der er i beveagelse,kan gribe fat llostsiddende toj, smykker ellant langt harr.
Hvis stovudsgnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stvmaengden og dermed den fare, der er forbundet med stov.

Omyggelig omgang med og brug af el-vaerktoj

Undg overbelastning af el-vaerktoejt. Brug altid el-vaerktoj, der er beregnet til det stykke arbejde, der skal udfores. Med det passende el-vaerktoj arbejder man bedst og mest sikkert inden for det angivne effektomrade.
- Brug ici el-varktoj, hvis afbryderen er defekt. El-varktoj, der ici kan startes aller stoppes, er farligt og skal repareres.
Trak stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehorsdelle,ller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-vektjet.

Opbevar ubenyttet el-vaerktoj laden for boRs rakkevidde. Lad aldrig personer, der icke er fortrolige med el-vaerktojet aller icke har gennemlaest disse instrukser, benyte el-vaerktojet. El-vaerktoj er farligt, hvis detbenytes af ukyndige personer.
- El-værktøjet brøvedligeholds omhyggeligt. Kontrolier, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets Funktion pärvirkes. Fä beskadigede dele repareret, inden el-værktøjet tages ibrug. Mange uheld skyldes dãrligt vedligeholdte el-værktæjer.
Sorg for, at skareveerktjoer er skarpe og rene. Omhyggeligt vedligeholdte skareveerktjoer med skarpe skerekanter saetter sig ikke sa hurtigt fast og er nemmere at fore.
▶ Brug el-værktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdsrholdene og det arbejde, der skal udfores. Anvendelse af el-værktojet til formal, som ligger utden for det fastsatte anvendelsesomrade, kan fore til farlige situationer.

Service

Sorg for, at el-vaerktjk kun repareres af kvalificere dagfolk og at der kun benyttes originale reservedele.

Sikkerhedsinstrukser til vinkelslibere

Fælles sikkerhedsadversler for arbejdspogaver, der omfatter silibning, pudsnig, stalborstning ellr silbende skæring

Dette el-vaerktoj er beregnet til silbing, pudsnig, tradbørstning ellr skering. Laes alle sikkerhedsadvarsler, instruktioner, ilustrationer og specifikationer, som folger med el-vaerktojet. I tilfelde af manglen de overholdelse af anvisningerne nedenfor er der risiko for elektrisk std, brand og/eller alvorlige personskader.
Arbejde som polering boi nikke udfares med dette elvarktoj. Hvis el-vaerktojt bruges til arbejde, det ikke er beregnet til, kan der opsta farlige situationer med risiko for persorskade.
- Brug-ie tilbehør, der/DD er specifikdt designet til opgaven og anbefalet af producenten af værktjoet. Blot fordti tilbehoret kan saettes pa el-værktjoet, er det ikke nadvendigvis sikkert at bruge det.
Tilbehorets mærkehastighed skal minimum svare til den maks. hastighed, der er angivet pa el-vaerktojet. Tilbehør, der anvendes ved en hjoere hastighed end mærkehastigheden, kan gä i stykker og slynges af værktoget.
- Tilbehorets udvendige diameter og tykkelse skal vare inden for el-vaerktojets mærkekapacitet. Tilbehori forkert storrelse kan/DDie beskyttes og styres korrekt.
Gevindmonteret tilbehør skal passer til gevindet på sliberens spindel. For flangemoneret tilbehør skal tilbehorets akselhul passer til flangens monteringsdiameter. Hvis tilbehøritet ikke passer til el-vaerktojets monte

ringsdele, korer el-vaerktogjet ici afbalanceret, og det vil vibrere meget med risiko for, at du mister kontrollen.

▶ Brug/DDs beskadiget tilbehcr. Inden brug skal tilbehcr som slibeskiver altid kontrolleres for splintring og revner, bagskiver skal kontrolleres for revner, flanger og slitage, og stalbørster skal kontrolleres for lose erer knakkede trade. Hvis el-varktojet erler tilbehoret tabes, skal det efterses for skader, ell er der skal monteres ubeskadiget tilbehcr. Nar tilbehoret er efterset og monteret, skal el-varktojet kore med maksimal hastighed uden belastning i et minut. Du og eventuelle andre personer til stede ma icke sta i det roterende tilbehors bane. Beskadiget tilbehcr vil normalt g i stykker under testen.
Brug personlige varnemidler. Afhengig af opgaven bares visir erller lukkede erller abne beskyttesesbriler. Hvis det er relevant, bares stovmaske, horevarn, handsker og vorkstedsforklaede, som kan stoppe mindre silbekorn erler fragmenter af arbejdsemnet. Ojenveernet skal kinne stoppe flyvende materiale, der genereres under forskellige arbejdspogaver. Stovmasken erler andedraetsvernet skal kinne filtrere de partikler, der genereres under arbejdet. Langvarig udsættelse for kraftig stoj kan medfrole nedsat horelse.
Andre personer pátstedet skal sta pa sikker afstand af arbejdsomradet. Alle, der befinder sig inden for arbejdsomradet, skal bare personlige værnedidler.

Fragmenter af arbejdsemner ull defekt tilbehor kan blive kastet ud og forarsage skader, ogsa pa afstand af arbejdsorndet.

Hold kun fast om el-værktjets isolerede gribeflader, nár du udfør er arbejde, hvor skæretilbehoret kan komme i kontakt med skjulte kabler eller værktjets egen ledning. Hvis skæretilbehoretkommen i kontakt med en "strømførende" ledning, kan blottedede metaldele på el-værktjet blive "strømførende", og der er risiko for elektrisk stød for brugeren.
▶ Kablet skal placeres, sädet 参数 berer der roterende tilbehör. Hvis du mister kontrollen, kan kablet blive skäret over uller skadet, og du risikerer, at din händ bliver trukket ind i det roterende tilbehör.
Du ma forst lagee el-vaerktojet fra dig, nar tilbehoret er stoppet helt. Det roterende tilbehor kan gribe fat i underlaget, sa du mister kontrollen over el-vaerktojet.
El-vaerktoget maIkke vare taend, mens du bae rer det med langsdien. Utilsigtet kontakt med det roterende til behor kan medfere, at vaerktoget far fat i dit toj, sa tilbeho ret travaekkes ind til kroppen.
El-vaerktojets udluftningshuller skal rengores javnligt. Motorens blaesr trakker stov ind i huset, og ophobning af storre mengder metal kan udgore en elektrisk risiko.
El-vaerktojet ma参加会议 i nærheden af brandbare materialier. Gnister kan anteende disse materialier.
Brug jeg tilbehør, som kraever væskekøling. Brug af vand eller andre kølevæsker kan medføre dødsfald eller skader som følege af elektrisk stød.

Tilbageslag er en pludselig reaktion, der sker, nar en roterende skive, bagskive, borste ell er andet tilbehor kommer i klemme eller korer fast. Nar det roterende tilbehor kommer i klemme ell er korer fast, standser det pludseligt, hviket tvinger el-vaerktoj, som icke er under kontrol, i modsat retning af tilbehorets rotationsretning pa det punkt, hvor tilbehoret sidder fast.

Hvis eksempelvis en slibeskive kommen i klemme eller korer fast i arbejdsemnet, kan kanten af den skive, der gar ind i klemmepunktet, grave sig ind i materialets overflade, sa skiven korer eller springer ud. Skiven kan springe enten mod eler vek fra brugeren afhaengig af skivens rotationsretning pa det tidspunkt, den kommer i klemme. Slibeskiven kan ogsa knække under disse forhold.

Tilbageslag skyldes forkert brug af el-vektog/eller forkerte arbejdssprocedur erer arbejdsbetingelser og kan undgas ved attraffe de relevante forholdsgregler, som er angivet nedenfor.

Hold godt fast i el-værktjot, og placer krop og arm, sa du kan holde igen, hvis der sker tilbageslag. Hvis der medfogler et ekstra handtag, skal det alto anvendes, sa du opnär maksimal kontral over tilbageslag ell momentreaktion under start. Brugeren kan kontrollere momentreaktioner og tilbageslag, hvis de relevante for-holdsreglertraeffes.
Placer aldrig handen taet pa det roterende tilbehør. Tilbehoret kan sla tilbage over din hand.
Placer/DDKROPPi det omrade, el-vaerktjet vil bevaege sig i, hvis der sker tilbageslag. Tilbageslag vil kaste vaerktjot imodsat retning i forhold til skivens bevagelsesretning pa det tidspunkt, den korer fast.
Udvis særlig forsigtighed ved arbejde pahjørner, skarpe kanter osv. Undgahoppende beveegelser, og undga, at tilbehoret saetter sig fast. Hjørner, skarpe kanter og hoppende beveegelser giver oget risiko for, at tilbehoret saetter sig fast med tab af kontrol ell er Tilbageslag til ffolge.
Der mägressive monteres en træklinge til en kædesav el-ler en savklinge med tænder. Denne type klinger medfører oftie tilbageslag og tab af kontrollen over værktoget.

Sikkerhedsadvarsler specifikt for slide- og skarearbejde

• Brug kun skiver af en type, der anbefales til el-værktø-jet, og den skærm, der er specifikt designet til den valgte skive. Skiver, som el-værktøjet ikke er designet til, kan ikke afskærmes korrekt, og det er ikke sikkert at bruge dem.
  ▶ Slibefladen på skiver med fordybnig i midten skal monteres under beskyttelseskantens plan. En forkert monteret skive, som stikker ud over beskyttelseskantens plan, kan/DDke besyktes korrekt.
• Skaarmen skal fastgores omhyggeligt til el-værktog et og placeres, sa den beskytter optimalt, dvs. sa en sallille del af skiven som muligt er blottet mod brugeren. Skaarmen bidrager til at beskytte brugeren mod skivefragmenter, utilsigitetkontakt med skiven og gnister, der kanantaende toj.

72 | Dansk

Skiverne mä kun bruges til de opgaver, de er anbefalet til. Eksempe! Siden af en skæreskive må ikke bruges til silibning. Slibende skæreskiver er beregnet til perifer silibning. Hvis disse skiver pafores kraft i sideretningen, kan de splintre.

Brug altid intakte skiveflanger i den rigtige storrelse og form til den valgte skive. Korrekte skiveflanger stot-ter skiven, sa risikoen for, at skiven knakker, reduceres. Flanger til skareskiver kan vare forskellige fra flanger til slibeskiver.
Brug ici slidte skiver fra storre el-vaerktoj. Skiver, der er beregnet til storre el-vaerktoj, er/DDke velegnede til den hjoe hastighed, mindre vaerktoj korer med, og kan spranges.

Yderligere sikkerhedsadvarsler specifikt for sibende skarearbeje

Skareskiven ma违法犯罪"er udsættes for kraftigt tryk. Forsøg违法犯罪 at skare dybere, end skiven er beregne t il. Hvis skiven presses hards, oges belast- ningen og risikoen for, at skiven vrides ell sidder fast i snittet, at der sker tilbageslag, ellat skiven knækker.
Placer/DD: kroppen pala linje med og bag ved den roterende skive. Nar skiven roterer vek fra kroppen pa arbejdspunktet, kan tilbageslag kaste skiven og el-vaerktojet direkte mod dig.
När skiven sidder fast, ell er arbejdet afbrydes, uanset ársag, skal el-værktojet slukkes og holdes stille, til skiven er stoppet helt. Forsø aldrig at fjerne skæreskiven fra snittet, mens skiven er i bevægelse, da dette kan medfere tilbageslag. Undersø og afhjælp ársagen til, at skiven sidder fast.
Start icke skaringen med skiven i arbejdsemnet. Lad skiven komme op pa fuld hastighed, og for den derefter forsigtigt ned isnittet igen. Skiven kan sidde fast, kore op ell er sla tilbage, hvis el-varktojet startes igen i arbejdsemnet.
▶ Paneler eller store arbejdsemner bør støttes for at minimere risikoen for, at skivenkommen i klemme, og der sker tilbageslag. Store arbejdsemner har en tendens til at synke ned under deres egen vægt. Der skal placeres støtter under arbejdsemnet tæt på skærelinjen og tæt på arbejdsemnets kant på begge sider af skiven.
Varekstra forsigtig, nár der skares lommer i eksi sterende vægge aller andre omrader, hvor du ikke kan se bagsiden af emnet. Skiven kan ramme gas-eller van drør, ledninger aller objekter, der kan medfrole tilbageslag.

Sikkerhedsadvarsler specifikt for pulsearbejde

Brug ici sandpapirskiver, der er for store. Folg producentens anbefalinger ved valg af sandpapir.

Storre stykker sandpapir, der stikker ud over puden, giver risiko for snitskader og kan medfore, at skiven sidder fast ell er rives i stykker, ell er at der sker tilbageslag.

Sikkerhedsadvarsler specifikt for stalborstningsarbejde

Vær opmaerkomsa, at børsten mister trade, ogsa under almindelig brug. Undg a at overbelaste tradene ved at pafore for stort tryk pa børsten Staltradene kan nemt gennembryde lette tekstiler og/eller hud.
Hvis brug af skarm anbefales under stalborstning, ma tradskiven erer stalborstenIkke komme i kontakt med skarmen. Tradskivens erer stalborstens diameter kan udvide sig som folege af arbejdsbelastningen og centrifugalkraften.

Ekstra sikkerhedsanvisninger

Brug sikkerhedsbriller.

Anvend egnede sogeinstrumenter til at &,nde frem til skjulte forsyningsledninger,ller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan fere til brand og elektrisk stod.Beskadigelse af en gasled- ning kan fore til eksplosion.Brud pa et vandrar kan fore til materiel skade aller elektrisk stod.
RrIkkevedslie-ogskareskiverne,fordererkolet af.Skivernebliver megetvarmtunderarbejdet.
Lás start-stop-kontakten op, og stil den på stop, nar strømforsyningen afbrydes (f.eks. som ffolge af strømsvigt eller hisis netstikket trækkes ud). Derved forhinders en ukontrolleret genstart.
Fastgarnnet. Et emne holds bedre fast med spende-anordninger erer skruestik end med handen.

Hold godt fat om el-varktojet med bege hander under arbejdet, og sorg for, at du star sikkert. El-varktojet fores mere sikkert med to hander.

Laes alle sikkerhedsinstrukser og anvisinner. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Vær opmaerkoms pa alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

El-vaerktojet er beregnet til skering, skrubning og børstning af emner imetal og sten uten brug af vand.

Til gennemskaering med bundede slibemidler skal der bruges en speciel beskyttelseskappe.

Sorg for tilstraekkelig stovopsugning, nar der skares i sten. Med godkendte slibeveerktjoer kan el-vaerktojet anvendes til sandpapirslibing.

(1) Spindellaseknap
(2) Taend/sluk-knap
(3) Ekstrahandtag (isoleret grebsflade)
(4) Handgreb (isoleret grebsflade)
(5) Sibespindel
(6) Beskyteltesssskaerm til silibning
(7) Laseskrue tib beskyttelsesskaerm
(8) Holdeflange med O-ring
(9) Slibeskivea
(10) Spændemøtrik
(11) Spændenøgle til spændemotrik

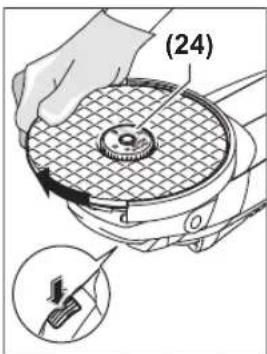

(12) Lynspændemøtrik SDS-c.li/c
(13) Hardmetal-kopskive

(14) Beskyttelsskaerm til skering
(15) Skareskive
(16) Handbeskyttes
(17) Afstandsskivera
(18) Gummislibeskive
(19) Slibeblad
(20) Rundmattrk
(21) Kopbørste
(22) Diamantskareskivae
(23) Udsugningskaern til skaering med foringsslaede

a) Tilbehör, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i standardleveringen. Det fuldstandige tilbehör vindes i vores tilbehör program.

Tekniske data

Apparatet opfylder kravene i IEC 61000-3-11 og er underlagt regler om betinget tilslutning. Apparatet kan fere til lejighedsvise spændingsudsving under ungunstige stromforhold. Apparatets impedans er indstillet til Z_actual = 0,18 . Brugeren skal sikre, at det tilslutningssted, med impedansen Z_max , hvor apparatuset skal til suttes, opfylder impedanskravene: Z_actual≥ Z_max . Hvis Z_max ),化进程, skal du bestemme Z_max sammen med netleverandaren aller forsningsmyndighederne.

Stoj-/vibrationsinformation

Stojemissionsvaerdier fundet iht. EN 60745-2-3.

Elvaerktojets A-vaegtede stojniveau er typisk: 97 dB(A); lydeffektniveau 108 dB(A). Usikkerhed K = 3 dB.

Brug horevaern!

Vibrationser samlet vaerdi a_h (vektorsum af tre retninger) og usikkerhed K fundet ith EN 60745-2-3:

Overfladeslibning (skrubbebearbejdning):

$$ a _ {n} = 7, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Det svingningsniveau, der er angivet i nærvarende instruktioner, er brevet malt ith. en standardiseret maleproces, og kan bruges til atSAMmenigne el-varktojer.Det er ogsa egnet til en forelobig vurdering af svingningsbelastninger.

Det angivne svingningsniveau repraesenterer de vesentlige anvendelser af el-vaerktojet. Hvis el-vaerktojet dog anvendtesil andre formal, med afvigende insatsvaerktoj allerutilstrekkelig vedligeholdelse, kan svingningsniveauaut afvige. Dette kan fore til en betydelig forgelse af svingningsbelastninger over hele arbejdstidsrummet.

Til en nogagtg vurdering af svingningsbelastningen bor der ogsa tages hojde for de tider, i hvilke vaerktojet er slukket eler godt nok korer, men rent faktisk ieke anvendes. Dette kan fore til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlaeg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-varktoj og insatsvarktoj, holde hender varme, organisation af arbejdsoflo.

Montering

Montering af beskyttelsenordning

Traek stikket ud af stikkontakten, for der udfores arbejde pa el-værktoget.

Bemark: After brud pa slibeskiven under arbejdet aller beskadigelse af holdeanordningerne pa beskyttelseskappen/ el-vaerktojet skal el-vaerktojet omgående sendes til et autorisert værksted, adresser se afsnittet "Kundeservice og anvendelsesrådgiving".

Beskytllessskaerm til silibning

Saet beskyttelsesskaernen (6) pa spindelhalsen. Tilpas beskyttelsesskaermens (6) position til arbejdsgangens krav, og las beskyttelsesskaernen (6) med laseskruen (7).

Indstil beskyttelsesskaernen (6), sa betjeningspersonen/DDs eudsettes for gnistregn.

Beskyteltesskaarm til skaering

Brug altid en beskyttelseskappe til skaering ved gennemskaring med bundne slibemidler (14).
Sorg for tilstrækkelig stovopsugning, när der skares i sten.

Beskyttelssesskaermen til skaering (14) monteres pa samme\ made som beskyttelssesskaermen til silning (6).

Udsugningsskaerm til skaering med foringsslaede

Hvis du monterer udsugningshaeten til skering med foringsslidser (23), skal du vare opmaerksom pa betjeningsvejledningen til udsugningshaeten.

Ekstrahandtag

Skru ekstrahandtaget (3) pogearghovedet til horeller venstre, afhengigt af arbejdsmaden.

Handbeskyttele

Ved arbejde med gummislibetallerken (18) aller med kopbarste/skiveborste/lamelslibeskive skal du altid montere handbeskyttelsen (16).
Fastgor handbeskyttelsen (16) med ekstrahandtaget (3).

Montering af slibevarktoj

Traek stikket ud af stikkontakten, for der udfores arbeje pae el-varktojet.
RrIkkevedslibe-ogskareskiverne,fordererkolet af. Skiverne bliver meget varmt under arbejdet.

Rengor slibespindlen (5) og alle dele, der skal monteres.
Tryk pa spindellasetasten (1) for at lase dibespindlen ved fastspænding og frigorelse af silbevaerktojerne.
Aktiver kun spindellasetasten, nar slibespindlen stär stille. Ellers kan el-værktoget blive beskadiget.

Slide-/skareskive

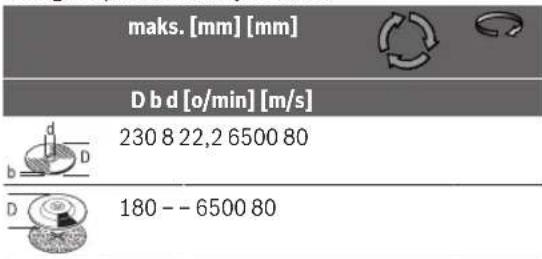

Vær opmaerkoms på slibeværktjernes dimensioner. Huldiameteren skal passer til holdeflangen. Brug hverken adaptere eller reduktionstsykker.

Rækkefolgen ved montering kan ses pa grafiksiden.

Slibe-/skareskiven fastgores ved at abne

spændemotrikken (10) og spænde denen med tapnoglen

(se "Lynspændemotrik SDS

Nar slivebveerktoget er monteret,kontroleres det for korrekt montering og at det kan bevæges frit,for elveerktojet taendes.Sorg for,at slivebevrktoget ikkerager imod beskyttelsskappen aller andre dele.

I holdeflangen (8) er der rundt om centeringskraven indsat en plastdel (O-ring). Hvis O-rin-gen mangler erer beskadiget,kal holdeflangen (8) altid udskiftes for videre anvendelse.

Lamelslibeskive

Ved arbejde med lamelslibeskiven skal du altid montere handbeskyttelsen (16).

Gummislibetallerken

Ved arbejde med gummislibetallerkenen (18) skal du altid montere handbeskyttelsen (16).

Rækkefolgen ved montering kan ses på grafiksiden.

För montering af gummislibetallerkenen (18) skal du altid montere de 2 afstandsskiver (17) pa slibespindlen (5).

Skru rundmøtrikken (20) pa, og spænd den med spændenøglen.

Kopbørste/skivebørste

Ved arbejde med kopbørste eller skivebørste skal du altid montere handbeskyttelsen (16).

Rækkefolgen ved montering kan ses pa grafiksiden.

Kopbrsten/skivebørsten skal kinne skrues sa langt ind pa landslide, at den sidder taet ind til landslide flange.

for enden af slibespindelgevindet. Spænd kopborsten/ski-vebørsten fast med en gaffelnogle.

Lynspændemotrik SDS-e/ic

For hurtigere skift af slibevaerkj uden anvendelse af andere varktojer kan du i stedet for spendemotrikken (10) benyttlenyspandemotrikken (12).

Lynspændemøtrikken (12) mA kun bruges til slide- og skæreskiver eller skivebørster med en huld diameter pa 22,2 m.

Brug kun en fejlfri, ubeskadiget lynspændemotrik (12). Sorg ved paskruningen for, at lynspændemotrikkens (12) side med paskriftIkke peger mod dibeskiven; pilen skal pege mod indeksmærket (24).

Tryk pa spindellasetasten (1) for at lase dibespindlen. For at spaende Iynspændemotrikken skal du dreje dibeskiven hards med uret.

En korrekt fastgjort og intakt lynspændemotrik kan losnes ved at dreje roule-tringen mod uret med handen. Brug aldrig en tang til at losne en aftssiddende lynspændemotrik, men anvendt istedet spændenoglen. Sæt spændenoglen pa som vist pa billedet.

Tilladte slibevaerktojer

Du kan bruge alle silbeværktjoer, der er nævnt i dette betjeningsvejledning.

Det tilladte omdrejningstal [o/min] aller periferihastigheden [m/s] for de benyttede slivebveerktjer skal som minimum modsvare angivelserne i den afterfolgende tabel.

Overhold derfor det/den tilladte omdrejningstal/periferihastighed pa slibevarktojets etiket.

maks.[mm][mm]

D bd [o/min] [m/s]

10030M14850045

Stov-/spanudugsngning

Stov fra materialer som f.eks. blyholdig maling, nogle traesorter, mineraler og metal kan vare sundhedfarlige. Ber-ring erler indanding af stov kan fore til allergiske reaktionerg/eller andedrætssygdomme hos brugeren ellerson, der opholder sig i nærheden af arbejdspladen.
Bestemt stov som f.eks. ege-ller bgestov gelder som kralfremkaldende, isar i forbindelse med ekstra stoffer til traebehandling (chromat, traeskytttessemidel). Asbestholdigt materiale ma kun bearbebjes af fagfolk.
- Brug helst en stovopsugning, der egner sig til materialet.
- Sorg for god udluftning af arbejdspladsen.
Det anbefales at bareandeveern med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materia- aler, der skal bearbejdes.
Undga at der samler sig stov pa arbejdspladen. Stov kan let antende sig selv.

Brug

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelsene på el-værktøjets typeskilt. El-værktøj til 230 V kan ogssà tilsluttes 220 V.

Ved drift af el-vaarktojet pa mobile stromproduender aggeregater (generator), der ici har tilstrakkelige effektreserver og/eller egnet spendingsregulering med startstroms-begraensning, kan der opsta effektforringelser aller atypisk adfard ved tilkobling.

Vær opmærksom pa den benyttegenerators egnethed, isar hvad angar netspænding og-frekvens.

Taend/sluk

For at slukke el-værktøjet skal du slippe tænd/sluk-kontakten (2) aller, hvis den er låst, trykke kort på tænd/sluk-kontakten (2) og slippe den igen.

Kontaktudforelse uden lasefunktion (landespecifik):

For at tande el-vaerktojet skal du skubbe tend/sluk-kontak- ten (2) fremad og derefter trykke pa den.

El-vaerktoget slukkes ved at slippe taend/sluk-kontakten (2) igen.

76 | Dansk

Kontrollerslibevarktojetforbrug.Slibeavktojet skalvaremoneretsikkert,sadetkan drejefrit.Fore-tag en provekorseli minst1 minutumenbelastning. BrugIkkebskadigede,ikke-rundeellvibrerende slibeavktojer.Beskadigede slibeavktojerkan giat stykker og forarsage skader.

Genstartsbeskytelse

(GWS 2000 J/GWS 2200 J/GWS 2400 J)

Genstartsbeskyttelsen forbindr en ukontrolleret start af elværktoget after afbrydelse af strømtilforslen.

For igen at tende skal du saete taend/sluk-kontakten (2) i frakoblet position og taende el-vaerktojet igen.

Softstart

(GWS 2000 J/GWS 2200 J/GWS 2400 J)

Den elektroniske blode opstart af el-vaerktojt begrænser omdrejningstallet ved opstart og forebygger ryk.

Bemark! Hvis el-vaerktojet starter med fuldt omdrejnings-tal, har functioren til blod opstart og genstartsbeskyttelsesvigtet. Send straks el-vaerktojet til et autoriseret vaerksted (adresser fremgår af afsnittet «Kundeservice og anvendsesradgivning«).

Arbejdsvejledning

• Traek stikket ud af stikkontakten, for der udfores arbejde pa el-værktoget.
  Forsigtig ved slidsning i bærende vægge, se afsnittet "Oplyninger om statik".
  Fastspænd emnet, hvis det ikke ligger sikkert på grund af sin eigenvægt.
  BelastCREASEl-varktojet sa meget,at detkommen til stilstand.
  Lad el-vaerktojet korei tomgang i et par minutter after stark belastning, sa andersatsvarktojet kan afkole.
  El-vaerktoget mägressive benytes med en skarestander.
  RorIkkevedslibe-ogskareskiverne,fordererkolet af.Skivernebliver megetvarmtunderarbejdet.

Skrubslibning

Anvend aldrig skareskiver til skrubslibning.

Med en haeldningsvinkel pa 30^ til 40^ opnar du det bedste arbejdsresultat ved skrubslibning. Bevaeg el-vaerktojet frem og tilbage med et moderat tryk. Derved undgär du, at emnet bliver for varmt, at det misfarves, ell at der opstär riller.

Lamelslibeskive

Med lamelslibeskiven (tilbehør) kan du ogsa bearerbejde hvælvede overflader og profiler. Lamelslibeskiver har en væsentligt længere levetid, lavere støj niveau og lavere slibetempo-raturer end normale slibeskiver.

Skering af metal

Brug altid en beskyttelseskappe til skearing ved gennemskaring med bundne slibemidler (14).

Ved skaring kal der arbejdes med en javn fremforing, som er afstemt after materiaiet, der bearbejdes. Skareskiven ma

ikke pafores tryk,kommen i spænd aller udsættes for sving- ninger.

Udlabende skareskiver ma违法犯罪e ved at trykke pa siden.

El-vaerktojet skal altid fores imodloB. Ellers er der risiko for, at det ukontrolleret trykkes ud af snittet. Ved skaring af profiler og firkantror er det bedst at starte ved det mindste tvarsnit.

Skering af sten

Sorg for tilstrækkelig stovopsugning, när der skares i sten.
Brug beskyttelsesmaske.
El-vaerktoget mA kun anvendes til torskaering/torslib- ning.

Brug savidt muligt en diamantskareskive til overskaering af sten.

Ved anvendelse af udsugningsskaermen til skaring med foringsslaede (23) skal stvsugeren vare godkendt til udsug- ning af stenstov. Bosch tilbyder egnede stvsugere.

Start el-værktjoet, ogaret det pa emnet med den forreste del afforingslaeden. Skub el-værktjoet med et moderat tryk, til passet til materialet der skal bearjeodes.

Ved skæring af saerligt hare de materialer, f.eks. beton med højt kiselindhold, kan diamantskæreskiven blve overophedet og derved tage skade. En gnistkrans, der Iober med diamantskæreskiven, er et tydeligt tegn herpa.

I sa fald skal du afbryde skarearbejdet og lade diamantskaereskiven kore kort tid i tomgang ved det hjoeste omdrejningstal for at afkole den.

Hvis arbejdet skrider mærkbart langsommere frem, og der dannes en lysende krans af gnister, er det tegn pa, at diamantskaereskiven er blevet slv. Du kan silbe den igen ved at udfore korte snit i et silbende materiale, f.eks. kalksandsten.

Oplysninger om statik

Slidser i baerende vægge er underlagt nationale bestemmelse. Disse forskritter skal altid overholds. Før arbejdet pa begyndes, skal den ansvarlige statiker, arkitekt ell er byggeledelse sporges til rads.

• Traek stikket ud af stikkontakten, for der udfores arbejde pa el-varktojet.
  El-værktog el-værktojets ventilationsabninger skal altid holds rene for at sikre et godt og sikkert arbejde.
  Brug sa vildt muligt altid et udsugningsanlaeg ved ekstreme anvendelseseforhold. Blaes ventilationsabnin

gerne igennem med hyppige mellemrum, og forkobl en fejllstromsafbryder (PRCD).Ved bearbejdning af met- tal kan ledende stov aflejre sig inde i elværktoget. Elværktogets beskyttelssesisolering kan forringes.

Opbevar og behandle tilbehoret omhyggeligt.

Hvis det er nodvendigt at erstatte tilstunningsledningen, skal dette arbeje udefores af Bosch ell er pa et autoriseret servicevarksted for Bosch el-vaerktaj for at undga farer.

Kundeservice og anvendelsesradgivning

Kundeservice besvarer dine sporgsmal vedr. reparation og vedligeholdelse af dit produkt somt reservedele. Eksplos-ionstegninger og oplysninger om reservedele finder du ogsa pa: www.bosch-pt.com

Bosch-anvendelsesradgivningssteamet hjaelper dig gerne, hvis du har sporgsmal tilprodukter og tilbehorsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forsporgsler og bestilling af resededele.

Dansk

Du finder adresser til andre værksteder på:

Smid ici el-vearktuj ud sammen med det al-mindelige husholdningsaffald!

Gaelder kuni EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Svensk

Sakerhetsanvisningar

Sikkerhetsanvisninger

Generelle advarsler om elektroverktoy

ADVARSEL

Ekstra sikkerhetsanvisninger

Bruk vernebriller.

Bruk egnede detektorer for a finne skjulte strom-/ gass-/vannledninger, ellr spor hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medfere brann og elektrisk stot. Skader pa en gassledning kan fore til eksplosjon. Inntrengi en vannledning forarsaker materielle skader og kan medfore elektriske stot.
Ilke berør splice- og kappeskiver for de er avkjolt. Skivene blir svert varme under arbeidet.
Laspav/pa-bryteren og sett den i av-posijon hvis stramtilforselen avbrytes,for eksempel ved strombrudd ether hvis stapselet trekkes ut. Pa den maten hindrer du at verktoyet starter igjen.
Sikre arbeitsemmet. Et arbeidsstykke som holdes fast med spenninnretninger erlen en skrustiske, holdes sikrere enn med handen.

Festhandbeskyttelsen (16) med ekstrahandtaket (3).

Montere slipeverktoy

Skru pa rundmutteren (20), og stram den med tohullsnokkelen.

Koppborste/skiveborste

Monter alltid handbeskyttelsen nár du skal arbeide med koppborsten eller skivebørsten (16).

Monteringsrekkefolgen vises pa sider med illustrasjoner. Koppborsten/skiveborsten ma kinne skrus sa langt pa slipspendelen at den ligger fast pa slipspendelflsen pa enden av slipspendelgiengene. Stram koppborsten/ skiveborsten med en fastnokkel.

Hurtigspennmutter SDS-eic

En hurtigspennmutter som er festet riktig og er uskadet, kan lnses ved at du dreier den riflede ringen for hand mot urviseren. En hurtigspennmutter som sitter fast, ma aldri lnses med en tang. Bruk tohullsnokkelen. Sett tohullsnokkelen som vist pa bildet.

Tillatte slipeverktoy

Ved kappesliping ma du arbeide med moderat
kappehastigheit tilpasset materialet. Du ma ikke utøve trykk,
pendle eller vippe på kappeskiven.
Du ma ikke bremse kappeskiver som stanses, vedåtrykke
imot på sider.

Boschskundeveilederteamhjelper deg gjerne hvis du har sporsmalomvareprodukter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger ma du oppgi det 10-sifredeproduktnummeret som er angitt pa produits typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Du finner adresser til andre verksteder pa:
