LBL 4 Battery - Puhalin Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukäyttöinen lehtipuhallin
Merkki	Kärcher
Malli	LBL 4 Battery
Mitat (P x L x K)	975 x 170 x 305 mm
Paino	2,2 kg (ilman akkua)
Virtalähde	Litiumioniakku 36 V (Battery Power 36/25)
Ilman nopeus max.	250 km/h
Tilavuusvirta max.	330 m³/h
Nopeudensäätö	Kyllä, 2 tasoa
Äänenpainetaso	82 dB(A)
Taattu äänitehotaso	96 dB(A)
Käsivarren tärinä	2,1 m/s²
Tasainen suutin kaapimella	Sisältyy
Puhallusputki	Kaksiosainen, irrotettava
Huolto	Ei huoltotarvetta
Suojaus	Suojalasit ja kuulonsuojaimet suositeltavia
Käyttö	Vain ulkokäyttöön
Takuu	Maakohtaisten ehtojen mukaan (katso ohje)
Valmistusmaa	Saksa (pääkonttori)

Usein kysytyt kysymykset - LBL 4 Battery Kärcher

Kuinka LBL 4 Battery -lehtipuhallin käynnistetään?

Työnnä pääkytkin eteenpäin asentoon 1 (pieni nopeus) tai 2 (suuri nopeus) käynnistääksesi. Pysäytä työntämällä se taaksepäin.

Minkä tyyppistä akkua LBL 4 Battery -laitteen kanssa käytetään?

Lehtipuhallin vaatii Kärcher Battery Power 36 V -akun (malli 36/25 suositeltava). 18 V akut eivät ole yhteensopivia.

Kuinka puhallusputki asennetaan?

Aseta putken alaosa yläosaan ja kierrä myötäpäivään lukitaksesi bajonettikiinnityksen.

Miksi lehtipuhallin pysähtyy käytön aikana?

Tämä voi johtua akun ylikuumenemisesta. Anna akun jäähtyä muutama minuutti ennen laitteen uudelleenkäyttöä. Tarkista myös, että akku on ladattu kunnolla.

Kuinka lehtipuhallin puhdistetaan?

Laite ei vaadi erityistä huoltoa. Pidä ilmanottoaukot puhtaina ja puhtaina liasta. Älä koskaan upota laitetta veteen.

Voiko lehtipuhallinta käyttää sateessa?

Ei, käytä laitetta vain ulkona kuivalla säällä. Suojaa sitä vesiroiskeilta (laiteen symboli).

Mitä lisävarusteita voin ostaa tälle laitteelle?

Käytä vain alkuperäisiä Kärcher-lisävarusteita, saatavilla verkkosivuilta www.kaercher.com. Esimerkiksi muita suuttimia tai akkuja.

Kuinka lehtipuhallin säilytetään kauden lopussa?

Irrota akku ja säilytä laite kuivassa paikassa. Huomioi paino (2,2 kg) vahinkojen välttämiseksi.

Onko lehtipuhallin takuun alainen?

Kyllä, takuuehdot vaihtelevat maittain. Jos laitteessa on vika, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun laskun kanssa.

Voiko tällä laitteella puhaltaa kosteita roskia?

Laite on suunniteltu puhaltamaan kuivia lehtiä, ruohoa ja kuivia jätteitä. Vältä kosteita tai raskaita roskia, jotka voivat tukkia suuttimen.

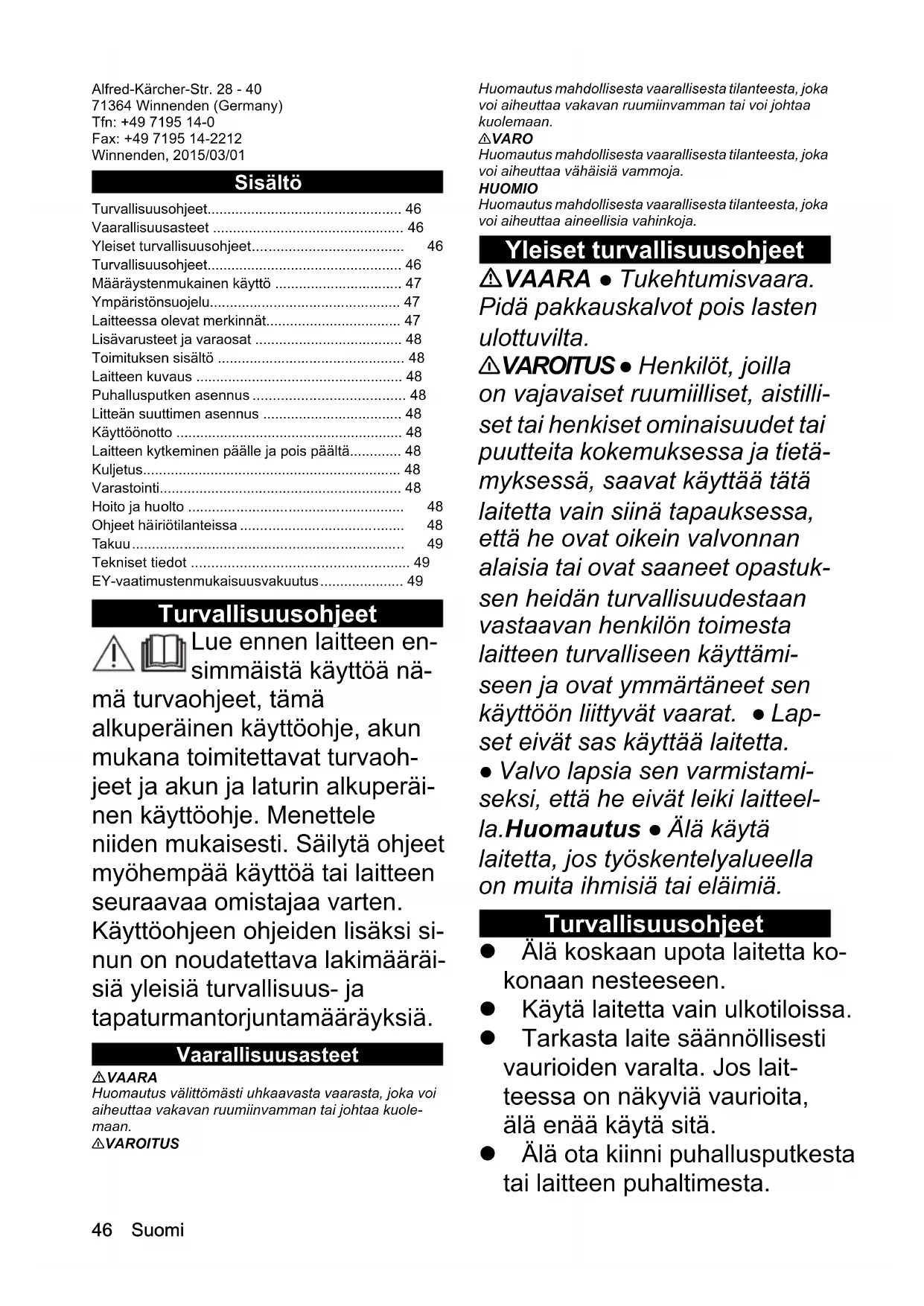

KÄYTTÖOHJE LBL 4 Battery Kärcher

Turvallisuusohjeet 46

Vaarallisuusasteet 46

Yleiset turvallisuusohjeet 46

Turvallisuusohjeet 46

Määräystenmukainen käyttö 47

Ympäristönsuojelu 47

Laitteessa olevat merkinnät 47

Lisävarusteet ja varaosat 48

Toimituksen sisältö 48

Laitteen kuvaus 48

Puhallusputken asennus 48

Litteän suuttimen asennus 48

Käyttöönotto 48

Laitteen kytkeminen päälle ja pois päältä 48

Kuljetus 48

Varastointi 48

Hoito ja huolto 48

Ohjeet häiriötilanteissa 48

Takuu 49

Tekniset tiedot 49

EY-vaatimustenmukaisuusvakuutus 49

Turvallisuusohjeet

Lue ennen laitteen ensimmäistä käyttöä nämä turvaohjeet, tämä alkuperäinen käyttöohje, akun mukana toimitettavat turvaohjeet ja akun ja laturin alkuperäinen käyttöohje. Menettele niiden mukaisesti. Säilytä ohjeet myöhempää käyttöä tai laitteen seuraavaa omistajaa varten. Käyttöohjeen ohjeiden lisäksi sinun on noudatettava lakisääteisiä yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

Vaarallisuusasteet

VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

△VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Yleiset turvallisuusohjeet

VAARA Tukehtumisvaara. Pidä pakkauskalvot pois lasten ulottuvilta.

VAROITUS • Henkilöt, joilla on vajavaiset ruumiilliset, aistilliset tai henkiset ominaisuudet tai puutteita kokemuksessa ja tietämyksessä, saavat käyttää tätä laitetta vain siinä tapauksessa, että he ovat asianmukaisen valvonnan alaisia tai ovat saaneet opastuksen heidän turvallisuudestaan vastaavan henkilön toimesta laitteen turvalliseen käyttämiseen ja ovat ymmärtäneet sen käyttöön liittyvät vaarat. • Lapset eivät saa käyttää laitetta.

• Valvo lapsia sen varmistamiseksi, että he eivät leiki laitteella. Huomautus - Älä käytä laitetta, jos työskentelyalueella on muita ihmisiä tai eläimiä.

Turvallisuusohjeet

• Älä koskaan upota laitetta kokonaan nesteeseen. Käytä laitetta vain ulkotiloissa. Tarkasta laite säännöllisesti vaurioiden varalta. Jos laitteessa on näkyviä vaurioita, älä enää käytä sitä.
• Älä ota kiinni puhallusputkesta tai laitteen puhaltimesta.
• Älä koskaan käytä laitetta ilman asennettua puhallusputkea.
• Älä peitä imuaukkoa.
• Pidä väljät vaatekappaleet etäällä imuaukosta.
• Huomioi akun mukana toimitetut turvallisuusohjeet ja toimi niiden mukaisesti. Lue ohjeet huolellisesti. Tutustu käyttöelementteihin ja laitteen asianmukaiseen käyttöön.
• Älä koskaan anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole tutustuneet tähän ohjeeseen. Paikallisissa määräyksissä saatetaan rajoittaa käyttäjän ikää. Käytä laitteen käytön aikana aina tukevia jalkineita ja pitkiä housuja.
• Älä käytä roikkuvia vaatteita tai koruja, jotka voivat imeytyä ilmanottoaukkoon. Pidä pitkät hiukset etäällä ilmanottoaukoista. Käytä käytön aikana suojalaseja. Käytä laitetta vain päivänvalossa tai hyvässä keinotekoisessa valaistuksessa.
• Älä rasita itseäsi liikaa ja säilytä aina tasapaino.
• Varmista aina, että saat tukevan asennon kaltevilla alustoilla. Kävele laitteen kanssa, älä juokse.
• Pidä kaikki jäähdytysilmanottoaukot puhtaina.
• Älä koskaan puhalla likaa lähistöllä olevien henkilöiden suuntaan. Kiristä kaikki mutterit, pultit ja ruuvit tiukalle varmistaaksesi, että laite on turvallisessa käyttötilassa. Vaihda kuluneet tai vaurioituneet osat.
• Käytä ainoastaan alkuperäisiä varaosia ja tarvikkeita.

Määräystenmukainen käyttö

△VAROITUS

Ympäriinsä sinkoilevien kappaleiden aiheuttama loukkaantumisvaara

Käytä lehtipuhallinta vain silloin, kun ympärillä oleville ihmisille ei voi koitua siitä vaaraa.

Laite on tarkoitettu maassa olevien lehtien, ruohonleikkuujätteen, pensaiden leikkausjätteen ja irrallisen lian puhaltamiseen.

Käytä tätä laitetta vain yksityisessä kotitaloudessa.

Ennakoitavissa oleva virheellinen käyttö

Kaikki muu kuin tarkoituksenmukainen käyttö on kielletty.

Käyttäjä on vastuussa vaurioista, jotka aiheutuvat muusta kuin tarkoituksenmukaisesta käytöstä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia, kuten paristoja, akkuja tai öljyä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaearcher.com/REACH

Laitteessa olevat merkinnät

Lehtipuhallin LBL 2 / LBL 4

Ympäriinsä sinkoilevia esineitä koskeva varoitus.

Pidä muut henkilöt kaukana työskentelyalueelta.

Käytä laitetta käytettäessä asianmukaisia kuulonsuojaimia ja suojalaseja.

Suojaa laite sateelta ja roiskevedeltä.

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa.

Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Laitteen kuvaus

Kuva A

① Litteä suutin, jossa raappareuna ② Puhallusputken alaosa ③ Puhallusputken yläosa ④ Ilman ulostulo ⑤ Laitekytkin 18 V: Päälle/pois 36 V: Pois, taso 1 ja taso 2 ⑥ Akun vapautuspainike ⑦ Tyyppikilpi ⑧ Battery Power (+)-akun kiinnityskohta ⑨ Ilmanottoaukko ⑩ Battery Power 36/25 -akku ⑪ Battery Power 36 V -pikalaturi ⑫* Battery Power 18 V -vakiolaturi ⑬ Battery Power 18/25 -akku

*kuuluu sarjojen toimituslaajuuteen.

Puhallusputken asennus

1. Työnnä puhallusputken alaosa puhallusputken yläosaan.

Kuva C

1. Lukitse puhallusputki kiertämällä sitä myötäpäivään (bajonettikiinnitys).

Kuva D

Irrota puhallusputki kiertämällä sitä vastapäivään.

Litteän suuttimen asennus

1. Työnnä litteä suutin puhallusputken alaosaan. Kuva B

Käyttöönotto

Akun asettaminen paikalleen

HUOMIO

Likaiset koskettimet

Vaurioita laitteessa ja akussa

Tarkasta ennen käyttöä, onko akun kiinnityskohdassa ja koskettimissa likaa, ja tarvittaessa puhdista ne.

Kuva E

1. Työnnä akku kiinnityskohtaan, kunnes se lukittuu kuuluvasti.

Akun irrottaminen

VAROITUS

Tahaton käynnistyminen

Loukkaantumisvaara

Ota akku pois laitteesta taukojen ajaksi sekä ennen huolto- ja hoitotöitä.

Kuva F

1. Paina vapautuspainiketta.
2. Poista akku laitteesta.

Laitteen kytkeminen päälle ja pois päältä

Kytke laite päälle tai pois päältä laitekytkimellä.

1. Työnnä laitekytkin eteenpäin asentoon 1 tai 2 (vain LBL 4 -akku).

Laite käynnistyy.

1. Työnnä laitekytkin taakse.

Laite pysähtyy.

Kuljetus

VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi kuljettaessa laitteen paino.

Varastointi

VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi varastoitaessa laitteen pino.

Huomautus

Säilytä laitetta aina kuivassa ja irrota akku.

Hoito ja huolto

Laite on huoltovapaa.

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

Akun vanhetessa sen varauskyky heikkenee, vaikka sitä hoidettaisiin hyvin. Näin ollen täyttä käyntiaikaa ei enää saavuteta edes täyteen ladattuna. Tämä ei ole osoitus viasta.

Typpikilpi

Typpikilvessä on tärkeimmät laitetiedot. Luvussa Laitekuvaus esitetään, missä kohdassa laitetta typpikilpi sijaitsee.

Häiriöt laitteessa

Laite ei käynnisty

Akkua ei ole asetettu oikein.

1. Työnnä akku kiinnityskohtaan, kunnes se lukittuu.

Akku on tyhjä.

1. Lataa akku.

Akku on unitilassa.

1. Paina laitekytkintä pidempään tai toisen kerran.

Akku on viallinen.

1. Vaihda akku.

Laite pysähtyy käytön aikana

Akku on ylikuumentunut

• Keskeytä työ ja anna akun jäähtyä sallitun lämpötila-alueen alapuolelle. Se voi kestää muutamia minuutteja.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Tekniset tiedot

Käyttöjännite V 18 18 36 36

Nopeudensäätö - - kyllä kyllä

Nopeustasot	- - 2	2
laitteeseen kuuluva akku	-	Bat- tery	- Bat- tery
		Po- wer	18/25
		36/25
Laturityyppi	- Bat- tery	-	Bat- tery
		Po- wer	18V - vaki- olatu- ri
		36V - pika- laturi

Mitat ja painot

Paino	kg	2	2,5	2,2	3
Pituus x leveys x korkeus	mm	975 x	975 x	975 x	975 x
		170 x	170 x	170 x	170 x
		305	305	305	305

Määritetyt arvot EN 60335-2-79

mukaan * Mittaukset tehtiin litteällä suuttimella

Käsi-käsivarsi-täri- m/s2	1,7	1,7	2,1	2,1
närarvo

		LBL 2 Battery	LBL 2 Battery Set	LBL 4 Battery	LBL 4 Battery Set
Epävarmuus K	m/s2	0,2	0,2	0,2	0,2
* Äänenpainetaso	dB(A)	74	82	82
* Epävarmuus KpA	dB(A)	2	2	2	2
* Äänen tehotasö	dB(A)	88	88	96	96
LWA+epävarmuus KWA

Oikeus teknisiin muutoksiin pidätetään.

EY-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Lehtipuhallin

Tyyppi: LBL 2, LBL 4

Sovellettavat EY-direktiivit

2000/14/EY

2006/42/EY (+2009/127/EY)

2011/65/EU

2014/30/EU

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 50636-2-100

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2: 2015

EN 62233: 2008

EN 50581

Sovellettu vaatimustemmukaisuuden arviointimenettely

2000/14/EY: liite V

Äänitehotaso dB(A)

LBL 2:

Mitattu: 86

Taattu: 88

LBL 4:

Mitattu: 94

Taattu: 96

Allekirjoittaneet toimivat yrityksen johdon puolesta ja valtuuttamina.

Lehepuhur LBL 2/LBL4

Varoitus lentävien esineiden aiheuttamasta vaarasta.

Lisävarusteet ja varaosat

Tietokilvessä on laitteen tärkeimmät tiedot.
