KÄYTTÖOHJE HDS 950 De Tr1 Kärcher

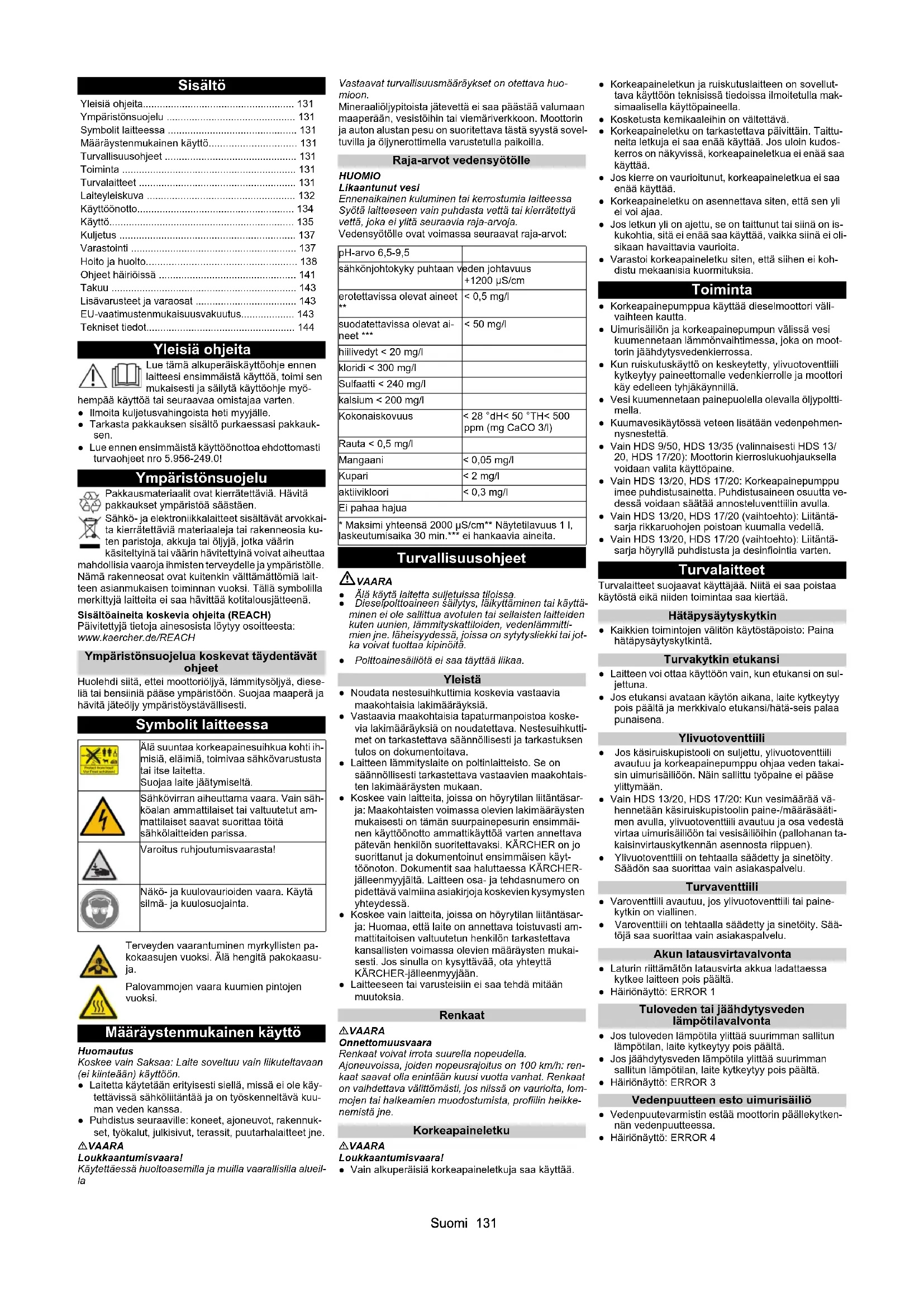

2,1 2,1 0,85 0,8Suomi 131 Sisältö Yleisiä ohjeita Lue tämä alkuperäiskäyttöohje ennen laitteesi ensimmäistä käyttöä, toimi sen mukaisesti ja säilytä käyttöohje myö- hempää käyttöä tai seuraavaa omistajaa varten. ● Ilmoita kuljetusvahingoista heti myyjälle. ● Tarkasta pakkauksen sisältö purkaessasi pakkauk- sen. ● Lue ennen ensimmäistä käyttöönottoa ehdottomasti turvaohjeet nro 5.956-249.0! Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä säästäen. Sähkö- ja elektroniikkalaitteet sisältävät arvokkai- ta kierrätettäviä materiaaleja tai rakenneosia ku- ten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä lait- teen asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja ainesosista löytyy osoitteesta: www.kaercher.de/REACH Ympäristönsuojelua koskevat täydentävät ohjeet Huolehdi siitä, ettei moottoriöljyä, lämmitysöljyä, diese- liä tai bensiiniä pääse ympäristöön. Suojaa maaperä ja hävitä jäteöljy ympäristöystävällisesti. Symbolit laitteessa Määräystenmukainen käyttö Huomautus Koskee vain Saksaa: Laite soveltuu vain liikuteltavaan (ei kiinteään) käyttöön. ● Laitetta käytetään erityisesti siellä, missä ei ole käy- tettävissä sähköliitäntää ja on työskenneltävä kuu- man veden kanssa. ● Puhdistus seuraaville: koneet, ajoneuvot, rakennuk- set, työkalut, julkisivut, terassit, puutarhalaitteet jne. VAARA Loukkaantumisvaara! Käytettäessä huoltoasemilla ja muilla vaarallisilla alueil-

• Vastaavat turvallisuusmääräykset on otettava huo- mioon. Mineraaliöljypitoista jätevettä ei saa päästää valumaan maaperään, vesistöihin tai viemäriverkkoon. Moottorin ja auton alustan pesu on suoritettava tästä syystä sovel- tuvilla ja öljynerottimella varustetulla paikoilla. Raja-arvot vedensyötölle HUOMIO Likaantunut vesi Ennenaikainen kuluminen tai kerrostumia laitteessa Syötä laitteeseen vain puhdasta vettä tai kierrätettyä vettä, joka ei ylitä seuraavia raja-arvoja. Vedensyötölle ovat voimassa seuraavat raja-arvot: Turvallisuusohjeet VAARA ● Älä käytä laitetta suljetuissa tiloissa. ● Dieselpolttoaineen säilytys, läikyttäminen tai käyttä- minen ei ole sallittua avotulen tai sellaisten laitteiden kuten uunien, lämmityskattiloiden, vedenlämmitti- mien jne. läheisyydessä, joissa on sytytysliekki tai jot- ka voivat tuottaa kipinöitä. ● Polttoainesäiliötä ei saa täyttää liikaa. Yleistä ● Noudata nestesuihkuttimia koskevia vastaavia maakohtaisia lakimääräyksiä. ● Vastaavia maakohtaisia tapaturmanpoistoa koske- via lakimääräyksiä on noudatettava. Nestesuihkutti- met on tarkastettava säännöllisesti ja tarkastuksen tulos on dokumentoitava. ● Laitteen lämmityslaite on poltinlaitteisto. Se on säännöllisesti tarkastettava vastaavien maakohtais- ten lakimääräysten mukaan. ● Koskee vain laitteita, joissa on höyrytilan liitäntäsar- ja: Maakohtaisten voimassa olevien lakimääräysten mukaisesti on tämän suurpainepesurin ensimmäi- nen käyttöönotto ammattikäyttöä varten annettava pätevän henkilön suoritettavaksi. KÄRCHER on jo suorittanut ja dokumentoinut ensimmäisen käyt- töönoton. Dokumentit saa haluttaessa KÄRCHER- jälleenmyyjältä. Laitteen osa- ja tehdasnumero on pidettävä valmiina asiakirjoja koskevien kysymysten yhteydessä. ● Koskee vain laitteita, joissa on höyrytilan liitäntäsar- ja: Huomaa, että laite on annettava toistuvasti am- mattitaitoisen valtuutetun henkilön tarkastettava kansallisten voimassa olevien määräysten mukai- sesti. Jos sinulla on kysyttävää, ota yhteyttä KÄRCHER-jälleenmyyjään. ● Laitteeseen tai varusteisiin ei saa tehdä mitään muutoksia. Renkaat VAARA Onnettomuusvaara Renkaat voivat irrota suurella nopeudella. Ajoneuvoissa, joiden nopeusrajoitus on 100 km/h: ren- kaat saavat olla enintään kuusi vuotta vanhat. Renkaat on vaihdettava välittömästi, jos niissä on vaurioita, lom- mojen tai halkeamien muodostumista, profiilin heikke- nemistä jne. Korkeapaineletku VAARA Loukkaantumisvaara! ● Vain alkuperäisiä korkeapaineletkuja saa käyttää. ● Korkeapaineletkun ja ruiskutuslaitteen on sovellut- tava käyttöön teknisissä tiedoissa ilmoitetulla mak- simaalisella käyttöpaineella. ● Kosketusta kemikaaleihin on vältettävä. ● Korkeapaineletku on tarkastettava päivittäin. Taittu- neita letkuja ei saa enää käyttää. Jos uloin kudos- kerros on näkyvissä, korkeapaineletkua ei enää saa käyttää. ● Jos kierre on vaurioitunut, korkeapaineletkua ei saa enää käyttää. ● Korkeapaineletku on asennettava siten, että sen yli ei voi ajaa. ● Jos letkun yli on ajettu, se on taittunut tai siinä on is- kukohtia, sitä ei enää saa käyttää, vaikka siinä ei oli- sikaan havaittavia vaurioita. ● Varastoi korkeapaineletku siten, että siihen ei koh- distu mekaanisia kuormituksia. Toiminta ● Korkeapainepumppua käyttää dieselmoottori väli- vaihteen kautta. ● Uimurisäiliön ja korkeapainepumpun välissä vesi kuumennetaan lämmönvaihtimessa, joka on moot- torin jäähdytysvedenkierrossa. ● Kun ruiskutuskäyttö on keskeytetty, ylivuotoventtiili kytkeytyy paineettomalle vedenkierrolle ja moottori käy edelleen tyhjäkäynnillä. ● Vesi kuumennetaan painepuolella olevalla öljypoltti- mella. ● Kuumavesikäytössä veteen lisätään vedenpehmen- nysnestettä. ● Vain HDS 9/50, HDS 13/35 (valinnaisesti HDS 13/ 20, HDS 17/20): Moottorin kierroslukuohjauksella voidaan valita käyttöpaine. ● Vain HDS 13/20, HDS 17/20: Korkeapainepumppu imee puhdistusainetta. Puhdistusaineen osuutta ve- dessä voidaan säätää annosteluventtiilin avulla. ● Vain HDS 13/20, HDS 17/20 (vaihtoehto): Liitäntä- sarja rikkaruohojen poistoan kuumalla vedellä. ● Vain HDS 13/20, HDS 17/20 (vaihtoehto): Liitäntä- sarja höyryllä puhdistusta ja desinfiointia varten. Turvalaitteet Turvalaitteet suojaavat käyttäjää. Niitä ei saa poistaa käytöstä eikä niiden toimintaa saa kiertää. Hätäpysäytyskytkin ● Kaikkien toimintojen välitön käytöstäpoisto: Paina hätäpysäytyskytkintä. Turvakytkin etukansi ● Laitteen voi ottaa käyttöön vain, kun etukansi on sul- jettuna. ● Jos etukansi avataan käytön aikana, laite kytkeytyy pois päältä ja merkkivalo etukansi/hätä-seis palaa punaisena. Ylivuotoventtiili ● Jos käsiruiskupistooli on suljettu, ylivuotoventtiili avautuu ja korkeapainepumppu ohjaa veden takai- sin uimurisäiliöön. Näin sallittu työpaine ei pääse ylittymään. ● Vain HDS 13/20, HDS 17/20: Kun vesimäärää vä- hennetään käsiruiskupistoolin paine-/määräsääti- men avulla, ylivuotoventtiili avautuu ja osa vedestä virtaa uimurisäiliöön tai vesisäiliöihin (pallohanan ta- kaisinvirtauskytkennän asennosta riippuen). ● Ylivuotoventtiili on tehtaalla säädetty ja sinetöity. Säädön saa suorittaa vain asiakaspalvelu. Turvaventtiili ● Varoventtiili avautuu, jos ylivuotoventtiili tai paine- kytkin on viallinen. ● Varoventtiili on tehtaalla säädetty ja sinetöity. Sää- töjä saa suorittaa vain asiakaspalvelu. Akun latausvirtavalvonta ● Laturin riittämätön latausvirta akkua ladattaessa kytkee laitteen pois päältä. ● Häiriönäyttö: ERROR 1 Tuloveden tai jäähdytysveden lämpötilavalvonta ● Jos tuloveden lämpötila ylittää suurimman sallitun lämpötilan, laite kytkeytyy pois päältä. ● Jos jäähdytysveden lämpötila ylittää suurimman sallitun lämpötilan, laite kytkeytyy pois päältä. ● Häiriönäyttö: ERROR 3 Vedenpuutteen esto uimurisäiliö ● Vedenpuutevarmistin estää moottorin päällekytken- nän vedenpuutteessa. ● Häiriönäyttö: ERROR 4 Yleisiä ohjeita p. 131
• Ympäristönsuojelu p. 131
• Symbolit laitteessa p. 131
• Määräystenmukainen käyttö p. 131
• Turvallisuusohjeet p. 131
• Toiminta p. 131
• Turvalaitteet p. 131
• Laiteyleiskuva p. 132
• Käyttöönotto p. 134
• Käyttö p. 135
• Kuljetus p. 137
• Varastointi p. 137
• Hoito ja huolto p. 138
• Ohjeet häiriöissä p. 141
• Takuu p. 143
• Lisävarusteet ja varaosat p. 143
• EU-vaatimustenmukaisuusvakuutus p. 143
• Tekniset tiedot Älä suuntaa korkeapainesuihkua kohti ih- misiä, eläimiä, toimivaa sähkövarustusta tai itse laitetta. Suojaa laite jäätymiseltä. Sähkövirran aiheuttama vaara. Vain säh- köalan ammattilaiset tai valtuutetut am- mattilaiset saavat suorittaa töitä sähkölaitteiden parissa. Varoitus ruhjoutumisvaarasta! Näkö- ja kuulovaurioiden vaara. Käytä silmä- ja kuulosuojainta. Terveyden vaarantuminen myrkyllisten pa- kokaasujen vuoksi. Älä hengitä pakokaasu- ja. Palovammojen vaara kuumien pintojen vuoksi. pH-arvo 6,5-9,5 sähkönjohtokyky puhtaan veden johtavuus +1200 µS/cm erotettavissa olevat aineet p. 144

• Maksimi yhteensä 2000 μS/cm** Näytetilavuus 1 l, laskeutumisaika 30 min.*** ei hankaavia aineita.132 Suomi Vedenpuutevarmistin poltin ● Vedenpuutevarmistin (virtauskytkin) estää polttimen ylikuumenemisen vedenpuutteen yhteydessä. Pol- tin käy vain, kun vedensyöttö on riittävä. ● Häiriönäyttö: ERROR 5 Painekytkin/virtauskytkin ● Yhdistelmä painekytkin/virtauskytkin kytkee veden- puutteessa tai vuototapauksessa laitteen pois pääl- tä. ● Häiriönäyttö: ERROR 5 Täyttömäärävalvonta polttoaine ● Polttoainevajaus (polttoainesäiliö tyhjä) kytkee lait- teen pois päältä. Huomautus Kytkemällä laite pois/päälle sitä voidaan käyttää aina edelleen 5 minuuttia, kunnes polttoainesäiliö on koko- naan tyhjä. ● Laite kytkeytyy pois päältä polttoaineanturin ollessa viallinen. ● Häiriönäyttö: ERROR 6 Moottorin öljynpaine ● Painekytkin kytkee moottorin pois päältä, mikäli moottoriöljyn minimi paine alittuu. ● Häiriönäyttö: Error 7 Poistokaasun lämpötilarajoitin ● Pakokaasun lämpötilarajoitin sammuttaa polttimen, kun pakokaasu saavuttaa liian korkean lämpötilan. ● Häiriönäyttö: Error 9 Polttimen lämpötilavalvonta ● Jos veden lämpötila ylittää polttimen ulostulossa maksimin sallitun lämpötilan, laite kytkee polttimen pois päältä. ● Laite kytkee polttimen pois päältä lämpötila-anturin ollessa viallinen. ● Häiriönäyttö: Error 10 Liekin valvonta ● Liekin valvonta sammuttaa polttimen, jos polttimes- sa on häiriö. ● Häiriönäyttö: Error 11 tai 12 Poiskytkentä käyttövalmiusajan tai jatkuvan käytön ylittymisen jälkeen ● Jos 45 minuutin käyttövalmiusaika tai jatkuva käyttö ylittyy, elektroniikka kytkee laitteen pois päältä (teh- dasasetus). ● Häiriönäyttö: Error 14 tai 15 Turvalukitus Käsiruiskupistoolin lukitusvaste estää laitteen tahatto- man päällekytkennän. Laiteyleiskuva Laitekuvaus 1 Heijastin (molemmilla puolilla) 2 Takakansi 3 Yhdistetty jarru-/takavalo ajosuuntanäyttimellä (va- sen) 4 Letkuläpivienti takakannen ollessa suljettuna 5 Takakannen lukitsin 6 Rekisterikilpi rekisterikilpivalolla 7 Yhdistetty jarru-/takavalo ajosuuntanäyttimellä (oi- kea) 8 Etukannen kahvasyvennys (molemmilla puolilla) 9 Reunavalo (molemmilla puolilla) 10 Aluskiila 11 Tukipyörä 12 Kiinnityskoukut 13 Ajoneuvon valojen pistoliitäntä 14 Turvavaijeri 15 Vetoaisa 16 Seisontajarru 17 Kytkentävipu 18 Ajoneuvon valojen pistoliitännän pidike 19 Tukipyörän kampi 20 Etukannen lukitus 21 Etukansi 22 Pakokaasuaukko 23 NostosilmukkaSuomi 133 1 Dieselmoottori 2 Välivaihteisto 3 Korkeapainepumppu 4 Turvalohko poltin 5 Pakoputki 6 Moottorin jäähdytysveden paisuntasäiliö 7 Vesisäiliön huoltoaukko (vasemmalla) 8 Ilmansuodatin 9 Tyyppikilpi 10 Akku 11 Alustan nro 12 Polttimen tuuletin 13 Polttoainepumppu 14 Läpivirtauslämmitin 15 Kipinämuuntaja 16 Vesisäiliön huoltoaukko (oikealla) 17 Puhdistusainesäiliö 18 Puhdistusaineen imuletkun suodatin 19 Puhdistusaineen imuletku tasotunnistimella 20 Pesuaineen annosteluventtiili 21 Käsiruiskupistoolin säilytyslokero 22 Ruiskuputkien säilytyslokero 23 Korkeapaineletku 24 Korkeapaineletkukela 25 Hätäpysäytyskytkin 26 Matalapaine-letkurumpu 27 Nestepehmenninsäiliö 28 Jäätymissuoja-ainesäiliö 29 Polttoainesäiliön täyttöaukko sihdillä 30 Jäätymissuoja-aineen pallohana 31 Vesisäiliön täyttötason näyttö 32 Uimurisäiliö 33 Kierroslukuohjaus 34 Uimurisäiliön täyttöaukko suojuksella/siipiruuvilla 35 Vedenpehmentimen täyttöaukko 36 Paluuvirtausvaihtokytkennän kuulahana 37 Kytkentäkotelo 38 Peitelevy (oikealla) 39 Peitelevy (vasemmalla) 40 Vesisäiliön tulohana 41 Poistohana 42 Jäätymisenestoletku 43 Vesiletku 44 Veden tulosuodatin 45 Painemittari 46 Jäätymisenestoaineen tulo tai GEKA-matalapaine- liitännän pysäköintikohta 47 Pakkassuoja-aineen paluuvirtaus tai korkeapaine- liitännän pysäköintikohta 48 Säiliön tulppa 49 Ohjauspaneeli Ohjauspaneeli 0/OFF = pois päältä 1 Näyttö 2 Laitekytkin 3 Merkkivalo hehkutus (punainen) 4 Merkkivalo käyttövalmius (punainen) 5 Avainkytkin 6 Käyttötapa rikkaruohojen poisto V2.0 (valinnainen malleissa HDS 13/20, HDS 17/20) 7 Merkkivalo etukansi/hätä-seis (punainen) 8 Käyttötapa kylmä-/lämminvesi 0 ... 100 °C) 9 Käyttötapa jäätymissuoja 10 Käyttötapa rikkaruohojen poisto V3.0 ja V5.0 tai käyttötapa höyrytila (valinnainen malleissa HDS 13/ 20, HDS 17/20) Hyväksyntäasiakirjat Laitteen hyväksyntäasiakirjat säilytetään sähkölaite- kaapissa. Kaappi on lukittu kuljetusta varten.134 Suomi Näyttö normaalikäyttö 1 Polttoainesäiliö (palkkinäyttö) 2 Moottori päällä (ON) tai moottori pois (OFF) 3 Nestepehmenninainesäiliö RM110/puhdistusaine- säiliö CHEM (OK/empty) 4 Käyttötuntilaskuri 5 Käyttötunnit seuraavaan huoltoon saakka Huomautus Puhdistusainesäiliön näyttö on olemassa vain, jos puh- distusainesäiliö on kerran aikaisemmin tunnistettu ol- leen täynnä. Normaalikäytössä ohjauksen näytössä on vuorotellen seuraavia näyttöjä: ● Normaalikäyttö ● Huolto: Asiakaspalvelun suorittamat tarpeelliset huoltotyöt (katso Hoito ja huolto). Jos suoritettavana on useita huoltotöitä, ne näyte- tään peräjälkeen. Jos suoritettavia huoltotöitä ei ole, tätä näyttöä ei ole. ● Häiriö: Ilmennyt häiriö (katso Ohjeita häiriöissä). Jos useampia häiriöitä on, ne esitetään peräjälkeen. Jos häiriöitä ei ole, tätä näyttöä ei ole. Jäätymissuojan näyttö 1 Polttoainesäiliö (palkkinäyttö) 2 Käyttötapa jäätymissuoja Korkeapainepistooli 1 Korkeapainepistoolin turvasalpa 2 Korkeapainepistooli 3 Suihkuputki 4 Hattumutteri 5 Korkeapainesuutin 1 Korkeapainepistoolin turvasalpa 2 Käsiruiskupistooli EASY!Force 3 Suihkuputki EASY!Lock 4 Hattumutteri EASY!Lock 5 Korkeapainesuutin 6 Paineen/tilavuuden säätö korkeapainepistoolissa 7 Varmistusvipu 8 Liipaisinvipu Käyttöönotto 몇 VAROITUS Loukkaantumisvaara! Laitteen, varusteiden, tulojohtojen ja liitäntöjen on olta- va moitteettomassa tilassa. Jos tila ei ole moitteeton, laitetta ei saa käyttää. Laitteen pystytys ja asettaminen vaakatasoon HUOMIO Laitteen ylikuumeneminen Vältä laitteen ylikuumenemista. Kiinnitä huomiota siihen, että sijoituspaikalla on riittävä ilmanvaihto. HUOMIO Häiriöiden ja vaurioiden vaara laitteelle. Laitteen tulee käytettäessä olla kohdistettuna vaaka- suoraan. ● Valitse sijoituspaikka siten, että pakokaasuaukko ei ole peitettynä.

1. Lukitse seisontajarru.

2. Laske tukipyörä kammella alas.

3. Irrota turvavaijeri vetoajoneuvosta.

4. Irrota pistoliitin vetoajoneuvosta ja aseta vetoaisas-

sa olevaan pistokesäilytykseen.

5. Varmista laite poisvierimistä vastaan aluskiiloilla.

6. Kytke vetoajoneuvo irti.

7. Kohdista laite tukipyörän avulla vaakasuoraan.

Etukannen avaaminen/sulkeminen

1. Paina etukannen lukitusta.

Etukansi aukeaa raolleen.

2. Vapauta kiinnityskoukku vetämällä ulos.

Etukansi kääntyy automaattisesti ylös. Kiinnitä suljettaessa huomiota siihen, että kiinnitys- koukku lukittuu. Moottori

1. Tarkasta moottorin öljymäärä. Laitetta ei saa ottaa

käyttöön, jos öljymäärä on laskenut alle "MIN"-mer- kinnän.

2. Lisää öljyä tarvittaessa (katso Hoito ja huolto).

1. Tarkasta öljymäärä välivaihteiston öljyntarkastusla-

2. Lisää öljyä tarvittaessa (katso Hoito ja huolto).

1. Tarkasta öljymäärä korkeapainepumpun öljysäiliös-

tä tai öljyn mittatikusta.

2. Lisää öljyä tarvittaessa (katso Hoito ja huolto).

1. Tarkasta jäähdytysnesteen määrä moottorin jääh-

dytysveden paisuntasäiliöstä moottorin ollessa kyl- mä. Nestetason tulee olla välillä MIN ja MAX.

2. Lisää jäähdytysnestettä tarvittaessa (katso Hoito ja

3. Tarkasta pakkasnestepitoisuus paisuntasäiliössä.

4. Lisää pakkasnestettä tarvittaessa (katso Hoito ja

huolto). Ilmansuodatin

1. Tarkasta ilmansuodatin.

2. Puhdista/vaihda ilmansuodatin tarvittaessa.

Nestemäisen pehmennysaineen lisäys ● Nestemäinen pehmennin estää lämmityskierukan kalkkeutumisen, kun käytettävä vesijohtovesi on kalkkipitoista. Ainetta annostellaan pisaroittain ui- murisäiliön tuloaukkoon. ● Annostelu on säädetty tehtaalla keskikovan veden mukaiseksi. Huomautus Nestemäisen pehmennysaineen näyteastia sisältyy toi- mitukseen.

1. Avaa nestemäisen pehmentimen täyttöaukko.

2. Lisää nestemäistä pehmennintä.

3. Sulje nestemäisen pehmentimen täyttöaukko.

Polttoaineen täyttö VAARA Vääränlainen polttoaine Räjähdysvaara Täytä vain dieselpolttoainetta tai kevyttä polttoöljyä. So- pimattomia polttoaineita, kuten bensiiniä, ei saa käyt- tää. Huomautus Käytettäessä biodieseliä B5 (EN 14214 - eurooppalai- nen normi) ei tarvitse ottaa huomioon mitään erityisiä käyttö- tai huoltoedellytyksiä. Huomautus Käytettäessä biodieseliä B6 - B20 (EN 14214 - euroop- palainen normi) tarvitaan dieselmoottorin rakennemuu- tostoimenpiteitä. Lisäksi on on otettava huomioon erityiset käyttö- ja huoltoedellytykset. Käänny valtuute- tun Yanmar-kauppiaasi puoleen.

1. Avaa säiliön korkki.

2. Täytä dieselpolttoainetta polttoainesäiliön täyttöau-

3. Sulje säiliön tulppa.

4. Pyyhi ylivalunut dieselpolttoaine pois.

Puhdistusaineen lisääminen Vain HDS 13/20, HDS 17/20: VAARA Soveltumattomat puhdistusaineet Loukkaantumisvaara Käytä vain KÄRCHER-tuotteita. Älä missään tapauksessa lisää liuotinaineita (esim. bensiiniä, asetonia, ohentimia). Vältä silmä- ja ihokosketusta. Noudata puhdistusainevalmistajan turva- ja käsittelyoh- jeita. Huomautus Kärcher tarjoaa yksilöllisen valikoiman puhdistus- ja hoitotuotteita. Jälleenmyyjä neuvoo sinua mielellään.

1. Lisää/vaihda puhdistusainetta.

Akku Huomautus Laitteessa on vakiovarusteena huoltovapaa akku. Akkua koskevat turvaohjeet Ota akkujen käsittelyssä ehdottomasti huomioon seu- raavat varoitukset: Ota huomioon akussa, käyttöohjeessa ja ajoneuvon käyttöohjeessa olevat ohjeet. Käytä silmäsuojusta! Pidä lapset kaukana haposta ja akuista! Räjähdysvaara! Avotuli, kipinät ja tupakointi kielletty! Syöpymisvaara!Suomi 135 VAARA Räjähdysvaara! Älä aseta työkaluja tai vastaavia akun päälle. Oikosulku ja räjähdysvaara. 몇 VAROITUS Myrkytysvaara! Älä koskaan päästä lyijyä kosketuksiin haavojen kans- sa. Puhdista kädet aina akkujen parissa työskentelyn jälkeen. 몇 VAROITUS Syöpymisvaara! Kun käsittelet akkuhappoa, käytä haponkestäviä suoja- laseja, käsineitä ja esiliinaa Akun lataaminen VAARA Loukkaantumisvaara! Noudata akkujen käsittelyssä turvallisuusmääräyksiä ja laturin valmistajan käyttöohjeita. Lataa akkua vain sopivalla laturilla.

1. Irrota kaapelit akusta.

2. Yhdistä laturin plusnapajohto akun plusnapaliitän-

3. Yhdistä laturin miinusnapajohto akun miinusnapalii-

4. Työnnä pistoke pistorasiaan ja kytke laturi päälle.

5. Lataa akku pienimmällä mahdollisella latausvirralla.

Korkeapainepistoolin, suihkuputken, suuttimen ja korkeapaineletkun asennus

1. Yhdistä suihkuputki käsiruiskupistooliin.

2. Kiristä ruiskuputken liitos käsivoimin.

3. Aseta korkeapainesuutin liitosmutteriin.

4. Asenna liitosmutteri ja kiristä tiukasti.

5. Yhdistä korkeapaineletku korkeapainepistooliin.

HUOMIO Vaurioitumisvaara! Korkeapaineletku on paineen alainen. Kelaa korkeapaineletku aina kokonaan auki. Vain HDS 13/20, HDS 17/20: Huomautus EASY!Lock-järjestelmä yhdistää komponentit pikakier- teellä vain yhdellä kierrolla nopeasti ja turvallisesti. Vesiliitäntä Liitäntäarvot, katso ”tekniset tiedot”.

1. Kelaa vesiletku ulos letkukelasta ja yhdistä se ve-

den tuloon (esimerkiksi vesihanaan). Vesisäiliöiden täyttäminen

1. Avaa vesisäiliön tulohana.

2. Kelaa vesiletku ulos letkukelasta ja yhdistä se ve-

den tuloon (esimerkiksi vesihanaan).

Vesisäiliöt täytetään uimurisäiliön kautta. Kun vesi- säiliöt on täytetty, uimurisäiliön uimuriventtiili sul- keutuu.

Käyttö VAARA Syttyvät nesteet Räjähdysvaara Älä suihkuta syttyviä nesteitä. VAARA Käyttö ilman suihkuputkea Loukkaantumisvaara Älä koskaan käytä laitetta ilman asennettua suihkuput- kea. Tarkista ennen jokaista käyttöä, että suihkuputki on tiu- kasti paikallaan. Suihkuputken kierreliitosten on oltava kiristetty käsin. VAARA Suurpainevesisuihku Loukkaantumisvaara Älä koskaan kiinnitä laukaisuvipua ja varmistusvipua painettuun asentoon. Älä käytä käsiruiskupistoolia, jos laukaisuvipu on pai- nettuna. Työnnä käsiruiskupistoolin turvalukitus eteen ennen kaikkia laitteella tehtäviä töitä. Pidä käsiruiskupistoolista ja suihkuputkessa kiinni mo- lemmin käsin. HUOMIO Käyttö tyhjällä polttoainesäiliöllä Polttoainepumpun vaurioituminen Älä koskaan käytä laitetta polttoainesäiliön ollessa tyh- jä. Käsiruiskupistoolin avaaminen/sulkeminen

1. Käsiruiskupistoolin avaaminen: Paina varmistusvi-

pua ja laukaisuvipua.

2. Käsiruiskupistoolin sulkeminen: Vapauta varmistus-

vipu ja laukaisuvipu. Suuttimen vaihto VAARA Loukkaantumisvaara! Korkeapainepistooli on paineen alainen. Kytke laite pois päältä ennen suuttimen vaihtoa ja käytä korkeapainepistoolia, kunnes laite on paineeton.

1. Kytke laite pois päältä ja käytä korkeapainepistoolia,

kunnes laite on paineeton.

2. Vapauta korkeapainepistoolin lukitus työntämällä

Vedensyöttö Vedensyöttö voi tapahtua ulkoisesta vedensyötöstä tai sisäisistä vesisäiliöistä (2x 250 litraa). Paluuvirtausvaihtokytkennän kuulahana ● Asento ajosuunnan suuntaisesti: korkeapainepum- pun paluuvesi virtaa uimurisäiliöön, kun ylivuoto- venttiili on auki. Huomautus Jos käsiruiskupistooli suljetaan tässä kuulahanan asen- nossa, laite voi muutaman minuutin kuluttua sammua ylilämpötilan vuoksi (katso ohje kohdasta Häiriöt/Error 3). ● Asento poikittain ajosuuntaan: korkeapainepumpun paluuvesi virtaa vesisäiliöihin, kun ylivuotoventtiili on auki. Ulkoinen vedensyöttö

1. Säädä pallohanan käyttövipu poikittain ajosuuntaan

2. Sulje vesisäiliön tulohana.

Sisäinen vedensyöttö

1. Säädä pallohanan käyttövipu poikittain ajosuuntaan

2. Avaa vesisäiliön tulohana.

Laitteen kytkeminen päälle Huomautus Laitetta voi käyttää vain etukannen ollessa suljettuna. Jos etukansi avataan, laite kytkeytyy pois päältä ja merkkivalo palaa. Huomautus Kunnes lopullinen käyttöpaine on saavutettu, moottorin kierrosluku voi vaihdella ilmaustoimenpiteestä johtuen.

1. Vapauta hätä-seis-kytkin lukituksesta vetämällä.

2. Takakannen avaaminen

3. Kytke vesihuolto.

4. Aseta avain avainkytkimeen.

5. Vain moottorin ollessa kylmä: Kierrä hehkuttamisek-

si avainkytkintä vasemmalle ja pidä siinä, kunnes hehkutuksen merkkivalo sammuu.

6. Käännä avainkytkin asentoon "I".

Käyttövalmiuden merkkivalo palaa. Ohjausjännite kytkeytyy päälle ja näyttö esittää käyttötilan.

7. Kierrä avainkytkintä oikealle, kunnes moottori käyn-

8. Aseta laitekytkin asentoon kylmä-/kuumavesikäyttö.

9. Vapauta korkeapainepistoolin lukitus työntämällä

10. Avaa käsiruiskupistooli.

Käyttö kylmällä vedellä

1. Aseta laitekytkin asentoon "0/OFF" (poltin pois pääl-

tä). Käyttö kuuman veden VAARA Kuuma vesi Palovammojen vaara Vältä kosketusta kuuman veden kanssa.

1. Säädä laitekytkin haluttuun käyttölämpötilaan

(enint. 100 °C). Poltin kytkeytyy päälle. Kierroslukuohjaus Vain HDS 9/50, HDS 13/35 (valinnaisesti HDS 13/20, HDS 17/20): Huomautus Kun moottorin kierrosluku suurenee, myös käyttöpaine suurenee. Tämän voi lukea painemittarista. ● Kierrosluvun nostaminen:

2. Paina kierroslukuohjauksen vipu ylös.

● Kierrosluvun vähentäminen:

3. Paina kierroslukuohjauksen vipu alas.

Työpaineen ja pumppausmäärän säätö Vain HDS 13/20, HDS 17/20:

1. Säädä työpaine ja pumppausmäärä kiertämällä kor-

keapainepistoolin paine- ja määräsäädintä (+/-). VAARA Loukkaantumisvaara! Huolehdi paine- ja määräsäätimen säädön aikana, ettei suihkuputken kierreliitos aukea. Käyttö puhdistusaineella Vain HDS 13/20, HDS 17/20: HUOMIO Vaurioitumisvaara soveltumattomien puhdistusai- neiden johdosta Soveltumattomat puhdistusaineet voivat vaurioittaa lai- tetta ja puhdistettavaa kohdetta. Käytä vain kohteelle tarkoitettua puhdistusainetta. ● Käytä puhdistusaineita säästeliäästi ympäristön suojelemiseksi. ● Noudata pesuaineiden mukana tulevaa suositeltua annostusta ja mukana tulevia ohjeita. ● Ainoastaan laitteen valmistajan hyväksymiä pesuai- neita saa käyttää. ● Kärcher-pesuaineet takaavat häiriöttömän työsken- telyn. Voit pyytää meiltä neuvoja tai tilata tuoteluet- telomme tai pesuaineita koskevia tietolehtisiä.

1. Ripusta puhdistusaineen imuletku puhdistusaine-

säiliöön ja kierrä kierretulppa tiukasti kiinni.

2. Aseta haluttu pitoisuus pesuaineen annosteluvent-

tiilillä. Huomautus Jotta käytettäessä puhdistusaineen ja suljetun käsiruis- kupistoolin kanssa estetään puhdistusaineen virtaami- nen takaisin uimurisäiliöön tai vesisäiliöihin, puhdistusaineen annosteluventtiili on suljettava. Rikkaruohojen poisto Vain HDS 13/20, HDS 17/20 (vaihtoehto): Huomautus Käyttöön rikkaruohojen poistoon tarvitaan ehdottomasti liitäntäsarja kierroslukuohjaus (lisävaruste, tehtaalta: 2.013-086.7, jälkivarustussarja: 2.013-014.0)!Käyttö käyttöohjeen Rikkaruohojen poisto mukaan WR 10, osanro 5.968-256.0 tai WR 20/WR 50/WR 100, osanro 5.967-455.0! Lisäksi on otettava huomioon seuraavat tiedot:

1. Asenna WR 10, 20, 50 tai 100 suihkuputkeen ja

aseta siihen sopiva suutin (katso vastaava käyttöoh- je).

2. Käännä avainkytkin asentoon "I".

Käyttövalmiuden merkkivalo palaa. Ohjausjännite kytkeytyy päälle ja näyttö esittää käyttötilan.

3. Paina kierroslukuohjauksen vipu vasteeseen saak-

ka alas. Rikkaruohojen poisto V2.0

1. Käännä laitekytkin käyttötavalle ”Rikkaruohojen

2. Kierrä avainkytkintä oikealle, kunnes moottori käyn-

3. Vapauta korkeapainepistoolin lukitus työntämällä

4. Avaa käsiruiskupistooli.

Näytössä näkyy TEMP LOW: Käyttölämpötilan saavuttaminen kestää noin 2–4 minuuttia. Näytössä näkyy TEMP OKAY:

5. Suorita rikkaruohojen poisto.

Rikkaruohojen poisto V3.0 ja V5.0

1. Käännä laitekytkin käyttötavalle ”rikkaruohojen

poisto” V3.0 ja V5.0. Ensiapu! Varoitus! Hävittäminen! Älä heitä akkua jäteastiaan!136 Suomi

2. Kytke WR-Box päälle ja aseta kytkin asentoon

3. Säädä lämpötila painikkeella SET ja painikkeilla ˄˅

ja vahvista painikkeella √ (säätöalue 85 ... 105 °C).

4. Kierrä avainkytkintä oikealle, kunnes moottori käyn-

5. Vapauta korkeapainepistoolin lukitus työntämällä

6. Avaa käsiruiskupistooli.

Huomautus Käyttölämpötilan saavuttaminen kestää noin 2–4 mi- nuuttia.

7. Suorita rikkaruohojen poisto.

Höyrytila (höyrypuhdistus ja desinfiointi) Vain HDS 13/20, HDS 17/20 (vaihtoehto): Huomautus Höyrytilan käyttöä varten tarvitaan ehdottomasti liitäntä- sarja kierroslukuohjaus (lisävaruste, tehtaalta: 2.013- 086.7, jälkivarustussarja: 2.013-014.0)! VAARA Palovammojen vaara! Korkeasta käyttölämpötilasta johtuva kohonnut käyttö- paine. Kiinnitä huomiota siihen, että työskentelylämpötiloissa yli 105 °C työpainetta 3,2 MPa (32 bar) ei saa ylittää. Huomautus Höyrypuhdistuksessa ei käyttö kahdella suihkuputkella ole mahdollista.

1. Höyrypuhdistus: Asenna sopiva höyrysuutin suihku-

putkeen (katso osanumero teknisistä tiedoista).

2. Desinfiointi: Asenna WR 10, 20, 50 tai 100 suihku-

putkeen ja käytä soveltuvaa höyrysuutinta (katso osanumero teknisistä tiedoista).

3. Aseta laitekytkin käyttötapaan "Höyrytila".

4. Kytke WR-Box päälle ja aseta kytkin asentoon

5. Säädä lämpötila painikkeella SET ja painikkeilla ˄˅

ja vahvista painikkeella √ (suositeltu säätöalue 120 ... 155 °C).

6. Kierrä avainkytkintä oikealle, kunnes moottori käyn-

7. Avaa konepelti ja käännä ylivuotoventtiilin käsipyö-

rää vastapäivään painemittarin mukaan arvoon 30 bar.

8. Vapauta korkeapainepistoolin lukitus työntämällä

9. Avaa käsiruiskupistooli.

Huomautus Käyttölämpötilan saavuttaminen kestää noin 2–4 mi- nuuttia.

10. Suorita höyrypuhdistus tai desinfiointi.

Turvatoiminnot 1 Merkkivalo WR-Box palaa punaisena: Järjestelmä- paine liian korkea, poltin kytkeytyy pois päältä, katso Ohjeita häiriöissä. 2 ERROR 5 ilmestyy käyttökentän näyttöön: Järjestel- mäpaine liian alhainen, poltin ei käynnisty, katso OHjeita häiriöissä/ERROR 5. Käytön keskeyttäminen

1. Sulje käsiruiskupistooli.

2. Varmista käsiruiskupistooli työntämällä turvalukitus

eteen. Huomautus Jos korkeapainepistooli suljetaan, moottori jatkaa käyn- tiään tyhjäkäynnillä. Tällöin vesi kiertää uimurisäiliön ja korkeapainepumpun välillä ja lämpenee. Jos saavute- taan suurin sallittu lämpötila (55 °C), veden sisääntulon lämpötila-anturi kytkee moottorin pois päältä. Kun laite on jäähtynyt alle 50 °C lämpötilaan, sen käyttöä voidaan jälleen jatkaa. Puhdistusaineella käytön jälkeen Vain HDS 13/20, HDS 17/20:

1. Aseta pesuaineen annosteluventtiili asentoon ”0”.

2. Huuhtele laitetta vähintään 1 minuutin ajan korkea-

painepistoolin ollessa auki. Laitteen kytkeminen pois VAARA Kuuman veden tai höyryn aiheuttama vaara Palovammojen vaara Jos laitetta on käytetty kuumalla vedellä tai höyryllä, lai- te on jäähdytettävä käyttämällä sitä vähintään 2 minuut- tia kylmällä vedellä pistoolin ollessa auki. HUOMIO Vaurioitumisvaara! Vaurioitumisvaara Älä koskaan sammuta moottoria täydellä kuormalla kor- keapainepistoolin ollessa auki.

1. Aseta laitekytkin asentoon "0/OFF" (poltin pois pääl-

2. Sulje käsikäyttöinen ruiskupistooli.

Moottori säätyy joutokäyntinopeuteen.

3. Käännä avainkytkin asentoon "0".

Käyttövalmiuden merkkivalo sammuu. Ohjausjänni- te kytketään pois päältä ja näyttö sammuu.

4. Ulkoisessa vedensyötössä: Sulje veden tulo.

5. Käytä korkeapainepistoolia, kunnes laite on painee-

man avaamisen estämiseksi.

7. Ulkoisessa vedensyötössä: Irrota vesiletku veden-

tulosta ja kelaa vesiletku letkukelalle.

8. Kelaa korkeapaineletku letkukelalle.

Pakkassuoja Laite on läpihuuhdeltava pakkasnesteellä, jotta välty- tään jäätymisen aiheuttamilta vaurioilta. Huomautus Käytä kaupasta saatavaa autojen glykolipohjaista pak- kasnestettä. Huomautus Noudata pakkassuoja-aineen valmistajan antamia kä- sittelyohjeita. Tämä käsittely suojaa myös osittain korroosiolta. Jäätymissuoja moottori

1. Tarkasta, että moottorin jäähdytyspiirissä on riittävä

pakkassuojaus, lisää tarvittaessa pakkasnestetiivis- tettä.

2. Katso Huoltotyöt "Jäähdytysnesteen tarkastus ja li-

sääminen". Jäätymissuoja akku

1. Jos laitetta ei käytetä kovalla pakkasella useaan

viikkoon, akku on irrotettava ja vietävä pakkaselta suojassa olevaan paikkaan. Pakkassuojaus kiertohuuhteluna (korkeapainepumppu)

1. Ulkoisessa vedensyötössä: Irrota vesiletku veden-

2. Aseta laitekytkin asentoon "0/OFF" (poltin pois pääl-

3. Tee laite paineettomaksi.

4. Aseta laitekytkin käyttötapaan "Pakkassuoja".

5. Vain HDS 13/20, HDS 17/20: Aseta puhdistusai-

neen annosteluventtiili maksimiin. Vedä puhdistus- aineen imuletku ulos puhdistusainesäiliöstä ja aseta se siten, että sen voi imeä tyhjäksi

6. Avaa vesisäiliöiden tulohanat ja tyhjennyshanat,

laitteen tyhjentämiseksi kokonaan. Vesisäiliöiden täyttömääränäyttö laskeutuu koko- naan.

7. Sulje vesisäiliöiden tulohanat ja tyhjennyshanat.

8. Irrota korkeapainepistooli korkeapaineletkusta.

9. Liitä korkeapaineletku pakkassuoja-aineen tuloon.

10. Liitä vesiletku pakkassuoja-aineen paluuvirtauk-

11. Kaada pakkassuojanestettä pakkassuoja-ainesäi-

liöön. Valitse sekoitussuhde vesi/pakkasneste pak- kasnesteen valmistajan ohjeiden mukaisesti.

12. Tarkasta pakkassuoja-ainepitoisuus kaupasta saa-

tavalla pakkassuojatestauslaitteella ja sovita pitoi- suus tarvittaessa.

13. Avaa uimurisäiliön täyttöaukko. Löysää siipiruuvia

ja työnnä peite vasemmalle.

14. Kaada 20 litraa pakkassuoja-ainetta uimurisäiliöön

ja sulje täyttöaukko.

15. Käännä pakkasnesteen kuulahanan käyttövipu pys-

16. Säädä pallohanan käyttövipu poikittain ajosuuntaan

17. Vain moottorin ollessa kylmä: Kierrä hehkuttamisek-

si avainkytkintä vasemmalle ja pidä siinä, kunnes hehkutuksen merkkivalo sammuu.

18. Käännä avainkytkin asentoon "I".

Käyttövalmiuden merkkivalo palaa. Ohjausjännite kytkeytyy päälle ja display esittää käyttötilan "Pak- kassuojaus".

19. Kierrä avainkytkintä oikealle, kunnes moottori käyn-

nistyy. Pakkasnestettä pumpataan kierrätyksenä laitteen lävitse.

20. Johda jäämävesi pakkassuojausletkulla pakkassuo-

21. Kun pakkassuoja-ainetta tulee ulos pakkassuojaus-

letkusta, aseta pakkassuojauksen kuulahanan käyt- tövipu vaakasuoraan ja odota 5 sekuntia.

22. Sammuta moottori.

23. Aseta laitekytkin asentoon "0/OFF" (poltin pois pääl-

tä). Pakkasnesteen pumppaaminen pois korkeapainejärjestelmästä Huomautus Pakkasneste pitää ennen laitteen käyttämistä pumpata pois korkeapainejärjestelmästä takaisin pakkasneste- säiliöön.

1. Käännä pakkasnesteen kuulahanan käyttövipu pys-

2. Liitä korkeapaineletku pakkassuoja-aineen tuloon.

3. Liitä vesiletku pakkassuoja-aineen paluuvirtauk-

4. Avaa uimurisäiliön täyttöaukko. Löysää siipiruuvia

ja työnnä peite vasemmalle.

5. Kaada 20 litraa tuorevettä uimurisäiliöön ja sulje

6. Aseta laitekytkin käyttötapaan "Pakkassuoja".

7. Vain moottorin ollessa kylmä:

Kierrä hehkuttamiseksi avainkytkintä vasemmalle ja pidä siinä, kunnes hehkutuksen merkkivalo sam- muu.

8. Käännä avainkytkin asentoon "I". Käyttövalmiuden

merkkivalo palaa. Ohjausjännite kytkeytyy päälle ja display esittää käyttötilan "Pakkassuojaus".

9. Kierrä avainkytkintä oikealle, kunnes moottori käyn-

nistyy. Pakkassuojausneste johdetaan tuoreveden kanssa uimurisäiliöstä pakkassuojanestesäiliöön.

10. Suorita huuhtelua n. 2 minuutin ajan, kunnes pak-

kassuoja-ainesäiliö on täytetty.

11. Sammuta moottori.

12. Aseta laitekytkin asentoon "0/OFF" (poltin pois pääl-

tä). Kuljetus 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Epäasianmukainen kuljetus Ota kuljetuksessa huomioon laitteen paino. HUOMIO Vaurioitumisvaara! Epäasianmukainen kuljetus Suojaa liipaisinvipu kuljetuksen aikana vaurioilta. Perävaunukäyttö Ohje: Kuljettajan, joka ajaa vetoajoneuvoa ja perävau- nua yleisillä teillä, täytyy varmistaa, että hänellä on teh- tävään vaadittava ajolupa (ajokorttiluokka). VAARA Odottamaton ajokäyttäytyminen Jos vesisäiliö on täytetty osittain, laite saattaa äkillisissä kääntöliikkeissä tai jarrutustilanteissa heilua puolelta toiselle tai kaatua. Tyhjennä tai täytä vesisäiliö kokonaan ennen ajoa.

1. Täytä tai tyhjennä vesisäiliö kokonaan, kun sallittu

kokonaispaino on 1600 kg. Tyhjennä vesisäiliö kokonaan, kun sallittu koko- nauspaino on 1100 kg.

2. Jos laitteessa ei ole letkurumpua, kierrä korkeapai-

neletku irti korkeapaineulostulosta ja säilytä laitteen sisällä.

3. Käännä etukaari (lisävaruste) eteen ja lukitse pai-

4. Vedä takaosan peite (lisävaruste) alas ja lukitse pai-

5. Säädä vetoaisan korkeus tukipyörän avulla vetoajo-

neuvon vetokoukun korkeudelle.

6. Kiinnitä turvavaijeri vetoajoneuvoon.

1 Vetokoukku auki2 Vetokoukku kiinni

7. Vedä kytkentävipu ylös (auki).

8. Aseta vetoaisa vetokoukun kuulan päälle.

9. Paina kytkentävipua alaspäin (sulje), kunnes se on

samansuuntaisesti vetoaisan kanssa.

10. Kytke ajoneuvon valojen pistoliitäntä.

11. Veivaa veivillä tukipyörä yläasentoon.

12. Varmista, että tukipyörä osoittaa sisäänajetussa

asennossa perävaunun suuntaan.

13. Poista jarrukiilat pyöristä ja laita säilytyspitimiinsä.

14. Vapauta seisontajarru.

15. Tarkasta perävaunun valojen (jarruvalot, suuntavil-

kut, takavalot, rekisterikilven valo) toiminta.

16. Tarkasta, onko renkaan kulkupinnassa sisään pai-

18. Tarkasta renkaiden ilmanpaine, katso ”Huoltotyöt”.

Ohje: Noudata paikallisia voimassa olevia nopeusrajoi- tuksia, jotka koskevat ajoneuvon ja perävaunun yhdis- telmiä. Nosturikuljetus VAARA Epäasianmukainen nosturikuljetus Loukkaantumisvaara putoavan laitteen tai putoavien esineiden johdosta Noudata paikallisia tapaturmantorjuntamääräyksiä ja turvaohjeita. Laitetta saavat nosturilla kuljettaa vain henkilöt, jotka on opastettu nosturin käyttämiseen. Tarkasta ennen jokaista nosturikuljetusta, onko nosto- laitteessa vaurioita. Tarkasta ennen jokaista nosturikuljetusta, onko kahvas- sa vaurioita. Nosta laitetta vain kahvasta. Älä käytä kiinnitysketjuja. Varmista nostolaite kuorman tahattoman putoamisen varalta. Poista ennen nosturikuljetusta suihkuputki ja käsiruis- kupistooli, suuttimet, pintapuhdistin ja muut irralliset esi- neet. Älä kuljeta noston aikana mitään esineitä laitteessa. Älä seiso kuorman alla. Kiinnitä huomiota siihen, että nosturin vaara-alueella ei oleskele ketään ihmisiä. Älä jätä laitetta ripustetuksi nosturiin ilman valvontaa. Varastointi 몇 VARO Loukkaantumis- ja vaurioitumisvaara painon huo- miotta jättämisen johdosta! Laitetta kuljetettaessa ja varastoitaessa on olemassa loukkaantumis- ja vaurioitumisvaara sen painon vuoksi. Kiinnitä kuljetuksessa ja varastoinnissa huomiota lait- teen painoon, katso luku Tekniset tiedot. HUOMIO Jäätyminen aiheuttaa vaurioitumisvaaran! Vesi, jota ei ole tyhjennetty kokonaan, voi jäätyessään vaurioittaa laitetta ja varusteita. Tyhjennä vesi kokonaan laitteesta ja varusteista. Suojaa laite ja varusteet jäätymiseltä.138 Suomi Hoito ja huolto 1 Moottoriöljyn täyttöaukko (ylhäällä) 2 Moottoriöljyn täyttöaukko (sivulla) 3 Öljytikku (moottori) 4 Öljysuodatin (moottori) 5 Moottoriöljyn päästötulppa 6 Vedenerotin 7 Polttoainesuodatin 8 Vaihteistoöljyn täyttö- ja ilmausaukko 9 Öljyn tyhjennysruuvi välivaihde 10 Öljymäärän tarkkailulasi välivaihde 11 Öljynpoistotulppa (pumppu) 12 Öljyn näkölasi pumppu 13 Öljyn mittatikku (pumppu) 14 Turvalohko poltin 15 Pakkassuojan huuhteluventtiili 16 Painekytkin 17 Ylivuotoventtiili 18 Puhdistusaineen sisäänmeno 19 Pumpun esisuodatin. 20 Tarkastusrako 21 Polttoaineensuodatin 22 Käynnistin 23 Laturi 24 Ilmansuodattimen lian ulospäästö 25 Ilmansuodatin 26 Ilmansuodattimen panosSuomi 139 Virtauskaavio 1 Jäätymissuoja-ainesäiliö 2 Nestepehmenninsäiliö 3 Veden tulo 4 Matalapaine-letkurumpu 5 Veden tulosuodatin 6 Jäätymissuoja-aineen pallohana 7 Uimurisäiliö 8 Kuivakäyntivahti 9 Vesisäiliön tulohana 10 Vesisäiliö 11 Paluuvirtausvaihtokytkennän kuulahana 12 Pumpun esisuodatin. 13 Korkeapainepumppu 14 Ylivuotoventtiili 15 Painekytkin 16 Takaiskuventtiili 17 Turvaventtiili 18 Virtauskytkin 19 Läpivirtauslämmitin 20 Polttimen lämpötila-anturi 21 Korkeapaineletkukela 22 Korkeapaineulostulo 23 Pakkasnesteen paluuvirtaus 24 Poistohana 25 Veden sisääntulon lämpötila-anturi 26 Lämmönvaihdin 27 Välivaihteisto 28 Dieselmoottori 29 Painemittari 30 Jäähdytysveden lämpötila-anturi 31 Puhdistusaineen magneettiventtiili 32 Pesuaineen annosteluventtiili 33 Puhdistusainesäiliö Näyttö asiakaspalvelu Huoltovälit Symboli Asiakaspalvelun laji Poltinhuolto Moottorihuolto Pumppuhuolto Korkeapainepistoolin huolto Ajankohta Toimenpide Suorittaja Ennen jokaista ajoa Tarkasta valot. Käyttäjä Tarkasta renkaiden ilmanpaine ja kunto. Käyttäjä Päivittäin Tarkasta öljyn kunto korkeapainepumpun tarkastuslasista. Älä ota laitetta käyttöön, jos öljy on maitomaista. Ilmoita huoltopalveluun. HUOMIO Vaurioitumisvaara! Jos öljy on maitomaista, ota yhteys Kärcher-asiakaspalveluun. Käyttäjä Laitteen yleinen silmämääräinen tarkastus. Käyttäjä Tarkasta, onko korkeapaineletkussa vaurioita. Vaurioituneita letkuja ei saa enää käyttää. Käyttäjä Veden tulosuodattimen puhdistus, tarvittaessa vaihto. Käyttäjä Tarkasta pumpun esisuodatin, vaihda tarvittaessa. Käyttäjä Tarkasta moottorin öljymäärä, lisää öljyä tarvittaessa. Käyttäjä Tarkasta välivaihteen öljymäärä, lisää öljyä tarvittaessa. Käyttäjä Tarkasta moottorin polttoainesuodatin, ilmoita tarvittaessa asiakaspalvelulle. Käyttäjä Tarkasta moottorin vedenerotin, ilmoita tarvittaessa asiakaspalvelulle. Käyttäjä Tarkasta jäähdytysnesteen määrä tasaussäiliössä, lisää jäähdytysnestettä tarvittaessa. Käyttäjä Tarkasta polttoainesuodatin, ilmoita tarvittaessa asiakaspalvelulle. Käyttäjä Tarkasta puhdistusaineen imuletkun suodatin, puhdista tarvittaessa. Käyttäjä Tarkasta johtojärjestelmän tiiviys. Käyttäjä Yhden kerran ensimmäisen 50 käyttötun- nin jälkeen Tarkasta tuulettimen kiilahihnan kireys, kiristä tarvittaessa. Käyttäjä Vaihda moottoriöljy. Asiakaspalvelu Vaihda korkeapainepumpun öljy. Asiakaspalvelu 50 käyttötunnin tai 3 kuukauden välein Tarkasta akku. Asiakaspalvelu140 Suomi Huoltotyöt VAARA Kytke ennen kaikkia töitä laitteelle avainkytkin pois ja vvedä avain irti. VAARA Loukkaantumisvaara sähköiskun johdosta Älä aseta mitään metalliesineitä laturin tai käynnistys- moottorin päälle. VAARA Räjähdysvaara! Loukkaantumis- ja vaurioitumisvaara Älä aseta työkaluja tai vastaavia akun päälle, eli pääte- napojen ja soluliittimien päälle. Vältä ehdottomasti tupakointia ja avotulta. Huolehdi hyvästä ilmanvaihdosta ladatessasi akkuja si- sätiloissa. Käytä ainoastaan Kärcherin hyväksymiä akkuja ja latu- reita (alkuperäiset varaosat).

1. Anna laitteen jäähtyä.

Veden tulosuodattimen puhdistus

1. Irrota veden tulosuodatin ja poista suodatinosa.

2. Puhdista suodatinosa puhtaalla vedellä tai paineil-

3. Asenna takaisin päinvastaisessa järjestyksessä.

Pumpun esisuodattimen puhdistus

1. Tee laite paineettomaksi.

2. Irrota pumpun esisuodatin ja poista suodatinosa.

3. Puhdista suodatinosa puhtaalla vedellä tai paineil-

4. Asenna takaisin päinvastaisessa järjestyksessä.

Puhdistusaineen imuletkun suodattimen puhdistus

1. Kierrä puhdistusaineen imuletkun kierretulppa irti.

2. Irrota puhdistusaineen imuletku.

3. Puhdista suodatin vedellä ja aseta se takaisin pai-

koilleen. Moottorin öljymäärän tarkastaminen ja moottoöljyn lisääminen Huomautus Täyttömäärä öljyn mittatikun MIN- ja MAX-merkintöjen välillä on 1,6 litraa.

1. Vedä öljyn mittatikku ulos, pyyhi se puhtaaksi ja

työnnä uudelleen sisään.

2. Vedä öljyn mittatikku uudelleen ulos ja lue siitä öl-

jynpinnan taso. Öljymäärä on asianmukainen, jos se on öljyn mitta- tikussa olevien merkkien välissä.

3. Jos öljynpinta on mittatikun alemman merkin ala-

puolella, avaa täyttöaukon tulppa ja lisää tuoretta moottoriöljyä.

4. Odota viisi minuuttia, kunnes moottoriöljy on ehtinyt

kerääntyä öljypohjaan.

5. Mittaa öljymäärä kuten yllä on kuvattu.

6. Toista nämä toimenpiteet, kunnes öljynpinta on öl-

jyn mittatikun merkkien välissä.

7. Työnnä öljyn mittatikku tarkastuksen jälkeen sisään

ja sulje täyttöaukon tulppa. Huomautus Ilmakuplien on pystyttävä poistumaan. Öljylaatu, katso Tekniset tiedot. Tarkasta välivaihteen öljymäärä ja lisää vaihteistoöljyä

1. Tarkasta öljymäärä välivaihteiston öljyntarkastusla-

sista. Öljymäärä on asianmukainen, jos öljynpinta on tark- kailulasin keskellä.

2. Jos öljynpinta on tarkkailulasin keskustan alapuolel-

la, avaa täyttöaukon tulppa ja lisää tuoretta vaihteis- toöljyä.

3. Sulje täyttöaukko

Huomautus Ilmakuplien on pystyttävä poistumaan. Öljylaatu, katso Tekniset tiedot. Tarkasta öljymäärä korkeapainepumpun mittatikusta ja lisää öljyä

1. Vedä öljyn mittatikku ulos, pyyhi se puhtaaksi ja

työnnä uudelleen sisään.

2. Kierrä öljyn mittatikku vielä kerran ulos ja tarkasta

öljymäärä. Öljymäärä on asianmukainen, jos se on öljyn mitta- tikussa olevien merkkien välissä.

3. Jos öljymäärä on alle öljyn mittatikun merkinnän, li-

4. Kierrä öljynmittatikku sisään.

Huomautus Ilmakuplien on kyettävä poistumaan. Öljylaatu, katso Tekniset tiedot. Jäähdytysnesteen tarkastaminen ja lisääminen 몇 VARO Haitallisia aineita voi syntyä. Kiinnitä huomiota käytettäviin jäätymisenestoaineen la- jeihin. Erityyppisten jäätymisenestoaineiden sekoittaminen voi aiheuttaa kemiallisen reaktion. Älä sekoita erilaisia jäätymisenestoaineita. 몇 VAROITUS Moottorin ylikuumenemisen vaara Moottori voi ylikuumentua, jos jäähdytysneste puuttuu. Sammuta heti moottori ja anna sen jäähtyä. 몇 VAROITUS Moottorin ylikuumenemisen vaara Moottori voi ylikuumentua, jos jäähdytysneste puuttuu. Jos moottori on ylikuumentunut niin paljon, että siitä tu- lee ulos vesihöyryä, sammuta moottori heti ja pidä riittä- vä turvaetäisyys moottoriin, kunnes paine on laskenut. HUOMIO Palovammojen vaara moottorin jäähdytysveden johdosta Paisuntasäiliö on paineen alainen. Älä koskaan avaa moottorin jäähdytysveden paisunta- säiliön sulkutulppaa kun moottori on käyttölämpötilassa.

1. Avaa moottorin jäähdytysveden paisuntasäiliön

täyttöaukon sulkutulppa, lisää puhdasta vettä ja vastaava määrä jäätymisenestoainetta Max-merk- kiin saakka. Ilmansuodattimen tarkastus/puhdistus Huomautus Ilmansuodattimen karkeaa puhdistusta varten voit pitää keräysastiaa lianpoiston alla ja painaa lianpoistoa. Huomautus Erittäin likaantuneet tai vialliset suodatinosat täytyy aina vaihtaa uusiin.

1. Avaa jousikiristyssanka, poista kansi ja poista pöly-

3. Puhalla suodatinelementti sisältä paineilmalla

(enint. 2 bar) puhtaaksi.

4. Puhdista liinalla ilmansuodatinkotelon sisäpuoli.

5. Aseta suodatinosa suodatinkoteloon.

6. Kiinnitä kansi jousikiristyssangalla.

Tuulettimen kiilahihnan tarkastaminen 1 Laturin kiinnitysruuvit 2 Kiilahihna 3 Hihnan kireys n. 7-9 mm Huomautus Moottori voi ylikuumentua tai akku ei pysy riittävästi la- dattuna, jos kiilahihna ei ole riittävän kireällä.

1. Sammuta moottori ja poista avain avainkytkimestä.

2. Tarkasta kiilahihnan kireys painamalla peukalolla hihnaa hihnapyörien välistä.

200 käyttötunnin välein Tarkasta ilmansuodatin tai ilmansuodatinosa, puhdista tarvittaessa. Käyttäjä Tarkasta tuulettimen kiilahihnan kireys, kiristä tarvittaessa. Käyttäjä Tarkasta välivaihteiston tiiviys. Asiakaspalvelu Puhdista polttoainesäiliön täyttöaukon sihti. Asiakaspalvelu Vaihda moottoriöljy. Asiakaspalvelu Vaihda moottorin öljynsuodatinosa. Asiakaspalvelu Suorita huoltotyöt huoltokaavion mukaan. Asiakaspalvelu 400 käyttötunnin välein tai vuosittain Vaihda ilmansuodatinosa. Käyttäjä Tarkasta polttoainesuodatin, vaihda tarvittaessa Asiakaspalvelu Suorita huoltotyöt huoltokaavion mukaan. Asiakaspalvelu 600 käyttötunnin välein tai vuosittain Vaihda korkeapainepumpun öljy. Asiakaspalvelu 800 käyttötunnin välein Tarkasta puhallinmoottorin toiminta, vaihda liukukontaktit (hiiliharjat) tarvittaessa Käyttäjä 1000 käyttötunnin välein tai vuosittain Vaihda jäähdytysneste. Asiakaspalvelu 1000 käyttötunnin välein Vaihda välivaihteen öljy Asiakaspalvelu Vaihda tuulettimen kiilahihna. Asiakaspalvelu Tarkasta moottorin sylinterinkannen venttiilivälys, säädä tarvittaessa. valtuutettu Yan- mar-kauppias 1600 käyttötunnin välein Tarkasta moottorin ruiskutussuuttimet, puhdista tarvittaessa. valtuutettu Yan- mar-kauppias Tarkasta moottorin kampikammion ilmaus, puhdista tarvittaessa. valtuutettu Yan- mar-kauppias 2000 käyttötunnin tai 2 vuoden välein Vaihda moottorin polttoaineletkut. valtuutettu Yan- mar-kauppias Vaihda moottorin jäähdytysjärjestelmän letkut. valtuutettu Yan- mar-kauppias 2000 käyttötunnin välein Tarkasta moottorin sylinterinkannen venttiilit ja venttiilin istukat, säädä tarvittaessa. valtuutettu Yan- mar-kauppias Koskee vain laitteita, joissa on höyrytilan liitäntäsarja: Toistuvasti viimeistään joka 5. vuosi Suorita paineen tarkastus valmistajan ohjeiden mukaisesti. Asiakaspalvelu Ajankohta Toimenpide SuorittajaSuomi 141 Huomautus Kiilahihnan tulisi painua sisään n. 7–9 mm. Huomautus Vaihda ehdottomasti vaurioitunut kiilahihna uuteen. Työntöjarrun voitelu

1. Lisää soveltuvaa rasvaa tavallisella rasvapuristimel-

la molempiin voitelunippoihin. 1 Voitelunippa Rengaspaineen tarkastus

1. Aseta laite tasaiselle alustalle.

2. Kiinnitä ilmanpainemittari rengasventtiiliin.

3. Tarkasta ilmanpaine (katso ”Tekniset tiedot”) ja kor-

jaa tarvittaessa. Pyörän vaihto VAARA Liikennevirran aiheuttama hengenvaara Pysäköi laite tasaiselle alustalle ja käytä huomiovaattei- ta, kun teet korjaustöitä yleisillä teillä.

1. Pysäköi laite tasaiselle alustalle.

2. Tarkasta, että alusta on vakaa. Varmista lisäksi, että

laite ei pääse liikkumaan, asettamalla kiilat pyörien alle.

3. Lukitse seisontajarru.

4. Tarkasta renkaat.

5. Tarkasta, onko renkaan kulkupinnassa sisään pai-

7. Käytä sopivia tavallisia renkaan korjausvälineitä.

Huomautus Noudata vastaavan valmistajan suositusta. Ajon jatka- minen on mahdollista, kun noudatetaan tuotteen val- mistajan ohjeita. Vaihda rengas tai pyörä heti kun se on mahdollista.

8. Aseta tunkki kyseisen pyörän nostopisteen alle.

9. Löysää pyöräruuveja.

10. Nosta laitetta tunkilla.

11. Kierrä pyöräruuvit irti.

13. Aseta vaihtopyörä paikoilleen.

14. Aseta pyöräruuvit paikoilleen.

15. Laske laitetta tunkilla.

16. Kiristä pyöräruuvit ristikkäin.

Huomautus Tunkki ei kuulu toimitukseen. Huomautus Käytä normaalia tunkkia. Perävaunu

1. Anna valtuutetun ammattiliikkeen tarkastaa jarrulait-

teisto ja alusta säännöllisin väliajoin. Ohjeet häiriöissä VAARA Laitteen käynnistyminen tahattomasti Loukkaantumisvaara, sähköisku Aseta ennen kaikkia laitteelle tehtäviä töitä avainkytkin asentoon "0" ja vedä avain irti. VAARA Tahattomasti käynnistyvä laite, kosketus virtaajoh- taviin osiin Loukkaantumisvaara, sähköisku Kytke pois päältä ennen laitteelle tehtäviä töitä. Irrota verkkopistoke. VAARA Räjähdys- ja oikosulkuvaara. Älä aseta työkalua tai vas- taavaa akun päälle. 1 Anna laitteen jäähtyä. Häiriönäyttö 1 Häiriön numero 2 Moottori sammutettu (OFF) Asiakaspalvelu Jos vikaa ei voida korjata, toimita laite tarkastettavaksi asiakaspalveluun. Häiriöt näyttöön tulevalla ilmoituksella Kiristysmomentti 110-120 Nm Virhe Syy Korjaus Vastaava ERROR 1 Latausvirta Tuulettimen kiilahihnan kireys liian vähäinen. 1. Kiristä tuulettimen kiilahihnaa. Käyttäjä Laturi viallinen. 1. Tarkasta laturi, vaihda tarvittaessa. Asiakaspalvelu Latausvirtavalvonta viallinen. 1. Tarkasta kaapelit + rele K9. Asiakaspalvelu ERROR 3 Lämpötila veden tulo tai jäähdytysvesi Veden lämpötila uimurisäiliössä on kierrätys- käytöstä johtuen liian korkea.

1. Anna veden jäähtyä tai valuta se pois. Säädä pallo-

hanan käyttövipu poikittain ajosuuntaan (500 l). Käyttäjä Lämpötila-anturi veden tulo on kytkenyt lait- teen pois päältä

1. Kytke laite pois päältä ja uudelleen päälle. Jos häiriö

ilmenee toistuvasti, ilmoita asiasta asiakaspalve- luun. Käyttäjä Lämpötila-anturi veden tulo viallinen. 1. Vaihda lämpötila-anturi. Asiakaspalvelu Jäähdytysnesteen taso liian alhainen. 1. Täytä jäähdytysnestettä paisuntasäiliöön. Käyttäjä Tuulettimen kiilahihnan kireys liian vähäinen. 1. Kiristä tuulettimen kiilahihnaa. Käyttäjä Lämpötila-anturi moottorin jäähdytysvesi vial- linen.

1. Vaihda lämpötila-anturi. Asiakaspalvelu

ERROR 4 Vedenpuute Ulkoinen vedensyöttö: Veden tulopaine liian vähäinen.

1. Tarkasta veden tulo. Käyttäjä

Sisäinen vedensyöttö: Vesisäiliöt tyhjiä. 1. Täytä vesisäiliöt. Käyttäjä Vedenpuutteen esto uimurisäiliössä viallinen. 1. Vaihda vedenpuutteen esto. Asiakaspalvelu Veden tulosuodatin likainen. 1. Puhdista veden tulosuodatin. Käyttäjä Vesiletku vuotaa tai taittunut. 1. Vaihda vesiletku. Asiakaspalvelu Uimurisäiliön uimuriventtiili likaantunut. 1. Puhdista uimuriventtiili. Asiakaspalvelu Uimurisäiliön uimuriventtiili juuttunut tai vialli- nen.

1. Puhdista tai vaihda uimuriventtiili. Asiakaspalvelu

ERROR 5 Virtauskytkin/painekytkin Virtauskytkin viallinen. 1. Vaihda virtauskytkin. Asiakaspalvelu Painekytkin viallinen. 1. Vaihda painekytkin. Asiakaspalvelu Ylivuotoventtiili viallinen. 1. Vaihda ylivuotoventtiili. Asiakaspalvelu Ylivuotoventtiilin takaiskuventtiili viallinen. 1. Vaihda takaiskuventtiili. Asiakaspalvelu Pumpun esisuodatin likainen. 1. Puhdista pumpun esisuodatin. Käyttäjä Höyrytila: Järjestelmäpaine liian alhainen 1. Nosta järjestelmäpainetta kiertämällä ylivirtauksen käsipyörää myötäpäivään pienin askelin. Käyttäjä ERROR 6 Polttoaineanturi Polttoainesäiliö tyhjä. 1. Täytä polttoainetta. Käyttäjä Polttoaineanturin uimuri juuttunut. 1. Tarkasta uimuri. Asiakaspalvelu Polttoaineanturi viallinen. 1. Vaihda polttoaineanturi. Asiakaspalvelu ERROR 9* Pakokaasun lämpötila Pakokaasun lämpötilanrajoitin on lauennut ja kytkenyt polttimen pois päältä.

1. Kytke laite pois päältä, anna jäähtyä ja kytke päälle

uudelleen. Jos häiriö ilmenee toistuvasti, ilmoita asiasta asiakaspalveluun. Käyttäjä Pakokaasun lämpötilanrajoitin viallinen. 1. Vaihda pakokaasun lämpötilanrajoitin. Asiakaspalvelu Poltin säädetty väärin. 1. Säädä poltin. Asiakaspalvelu Lämmityskierukassa on karstaa tai kalkkia. 1. Poista lämmityskierukasta karsta tai kalkki. Asiakaspalvelu142 Suomi Häiriöapu ilman näyttöön tulevaa ilmoitusta ERROR 10* Lämpötila poltin Puhdis- tuskäyttö kylmällä vedellä on mahdol- lista. Polttimen lämpötila-anturi (NTC) on kytkenyt polttimen pois päältä.

1. Kytke laite pois päältä ja uudelleen päälle. Jos häiriö

ilmenee toistuvasti, ilmoita asiasta asiakaspalve- luun. Käyttäjä Polttimen lämpötila-anturi viallinen. 1. Vaihda lämpötila-anturi. Asiakaspalvelu ERROR 11* Liekintunnistin (ei liekkiä) Puhdistuskäyttö kylmällä vedellä on mahdollista. Suutinvarsi on likaantunut. 1. Puhdista suutintanko. Asiakaspalvelu Sytytinelektrodi väärin säädetty tai likaantu- nut.

1. Säädä sytytyselektrodit oikein tai puhdista ne. Asiakaspalvelu

Liekinvalvonnan valokenno viallinen. 1. Vaihda valokenno. Asiakaspalvelu Polttoainepumppu viallinen. 1. Vaihda polttoainepumppu. Asiakaspalvelu Polttoaineen magneettiventtiili viallinen. 1. Vaihda magneettiventtiili. Asiakaspalvelu Polttoainesuodatin tukkeutunut. 1. Vaihda polttoainesuodatin. Asiakaspalvelu Sytytysmuuntaja viallinen. 1. Vaihda sytytysmuuntaja. Asiakaspalvelu ERROR 12* Liekintunnistin (liekki ei sammu) Puhdistuskäyttö kylmällä ve- dellä on mahdollista. Liekinvalvonnan valokenno viallinen. 1. Vaihda valokenno. Asiakaspalvelu Poltin savuttaa "jälkikytee". 1. Anna poistaa noki. Asiakaspalvelu ERROR 14 Poiskytkentä 45 minuutin jatkuvan tauon jälkeen 45 minuutin käyttövalmiusaika ylittynyt. 1. Kytke laite pois päältä ja uudelleen päälle. Käyttäjä ERROR 15 Poiskytkentä 45 minuutin jatkuvan käytön jälkeen 45 minuutin jatkuva käyttö ylittynyt. 1. Kytke laite pois päältä ja uudelleen päälle. Käyttäjä Virhe Syy Korjaus Vastaava Virhe Syy Korjaus Vastaava Laite pysähtyy, näyttö sammuu Sulake on palanut. 1. Vaihda sulake. Käyttäjä Vaihtosuuntaajalla ei virransyöttöä akun ali- tai ylijännitteen vuoksi.

1. Tarkasta akku, lataa tarvittaessa. Käyttäjä

Vaihtosuuntaaja viallinen. 1. Vaihda vaihtosuuntaaja. Asiakaspalvelu Ei näyttöä päällekytkennän jälkeen Akku tyhjä. 1. Lataa akku. Käyttäjä Sulake on palanut. 1. Vaihda sulake. Käyttäjä Avaa etukansi. 1. Sulje etukansi. Käyttäjä Hätä-seis-kytkintä painettu 1. Vapauta hätä-seis-kytkin lukituksesta vetämällä. Käyttäjä Vaihtosuuntaajalla ei virransyöttöä akun ali- tai ylijännitteen vuoksi.

1. Tarkasta akku, lataa tarvittaessa. Käyttäjä

Vaihtosuuntaaja viallinen. 1. Vaihda vaihtosuuntaaja. Asiakaspalvelu Moottori ei käynnisty tai se sammuu heti jälleen Ilmoita asiakaspalveluun. Työpaine vaihtelee Vuoto korkeapainepumpun imupuolella 1. Tarkasta johtojärjestelmä. Asiakaspalvelu Venttiilit kuluneet. 1. Vaihda venttiilit. Asiakaspalvelu Poltin savuttaa Poltin väärin säädetty tai likaantunut. 1. Säädä tai puhdista poltin. Asiakaspalvelu Polttoaineen magneettiventtiili viallinen, die- selpolttoainetta jää tippumaan.

1. Tarkasta magneettiventtiili, tarvittaessa vaihda kää-

mi tai magneettiventtiili. Asiakaspalvelu Polttimesta tulee valkoista savua Sytytyskipinää ei ole (näkyy polttimen kannen tarkastuslasista).

1. Ilmoita asiakaspalveluun. Käyttäjä

Kondenssivettä suutintangossa. 1. Tarkasta suutintanko, puhdista. Asiakaspalvelu Polttoaineen paine liian alhainen. 1. Tarkasta polttoainepumppu. Asiakaspalvelu Merkkivalo etukansi/hätä-seis palaa Etukansi on avattu käytön aikana. 1. Sulje etukansi. Käyttäjä Etukannen turvakytkin viallinen. 1. Tarkasta turvakytkin. Asiakaspalvelu Hätä-seis-kytkintä painettu 1. Vapauta hätä-seis-kytkin lukituksesta vetämällä. Käyttäjä) Vettä tippuu laitteen alta Korkeapainepumppu vuotaa. Ohje: Sallittua on 3 tippaa/minuutti. Jos laite vuotaa erit- täin paljon, se on annettava asiakaspalvelun vaihdetta- vaksi. Asiakaspalvelu Laite ei kehitä painetta Suutin tukossa/kulunut. 1. Puhdista/vaihda suuttimet. Asiakaspalvelu Moottorin käyttökierrosluku liian alhainen. 1. Tarkasta moottorin käyttökierrosluku. Asiakaspalvelu Vain HDS 9/50, HDS 13/35 (valinnaisesti HDS 13/20, HDS 17/20): Kierroslukuohjaus viallinen.

1. Tarkasta kierroslukuohjaus. Asiakaspalvelu

Turvaventtiili vuotaa. 1. Tarkasta säätö, vaihda tarvittaessa uusi tiiviste. Huoltopalvelu Pumpun tulojohdot vuotavat tai tukkeutuneet. 1. Tarkista kaikki pumpun syöttöjohdot. Asiakaspalvelu Korkeapainepumppu nakuttaa Pumpun tulojohdot vuotavat. Tarkista kaikki pumpun syöttöjohdot. Asiakaspalvelu Vain HDS 13/20, HDS 17/20: Riittämätön puhdistusaineen annos- tus tai ei lainkaan Puhdistusaineen annosteluventtiili on suljettu tai vuotaa/tukossa

1. Avaa puhdistusaineen annosteluventtiili tai tarkasta/

puhdista. Käyttäjä Suodattimella varustettu pesuaineen imuletku vuotaa tai on tukossa

1. Tarkasta/puhdista puhdistusaineen imuletku ja suo-

datin Käyttäjä Puhdistusaineen magneettiventtiili vuotaa tai tukossa.

1. Tarkasta/puhdista puhdistusaineen magneettivent-

tiili. Asiakaspalvelu Elektroniikka tai puhdistusaineen magneetti- venttiili viallinen.

1. Vaihda elektroniikka tai puhdistusaineen magneetti-

venttiili. Asiakaspalvelu Ylivuotoventtiili avautuu/sulkeutuu jatkuvasti käsiruiskupistoolin ollessa avattuna Suutin tukossa. 1. Puhdista suuttimet. Käyttäjä Laitteessa on kalkkia. 1. Poista kalkki laitteesta. Asiakaspalvelu Ylivuotoventtiili viallinen. 1. Vaihda ylivuotoventtiili. Asiakaspalvelu Ylivuotoventtiilin kytkentäpisteen säätö on muuttunut

1. Säädä ylivuotoventtiili. Asiakaspalvelu

Merkkivalo WR-Box palaa punaisena Höyrytila: Järjestelmän paine liian korkea Alenna järjestelmäpainetta kiertämällä ylivirtauksen kä- sipyörää vastapäivään pienin askelin. KäyttäjäSuomi 143 Takuu Jokaisessa maassa ovat voimassa vastaavan myynti- yhtiömme julkaisemat takuuehdot. Korjaamme laittees- sasi mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme otta- maan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (osoite, katso takasivu) Lisätietoja takuutiedoista (jos saatavilla) on Kärcherin paikallisen verkkosivuston palvelualueella kohdassa "Lataukset". Lisävarusteet ja varaosat Huomautus Jos laite on kytketty takkaan tai jos laitetta ei näy, suo- sittelemme liekinvalvonnan asentamista (lisävaruste). Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va- raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt- tömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. EU- vaatimustenmukaisuusvakuutus Täten vakuutamme, että jäljempänä kuvattu kone vas- taa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän va- kuutuksen voimassaolo raukeaa. Tuote: Painepesuri Tyyppi: 1.524-xxx Tyyppi: 1.999-380.0 Sovellettavat EU-direktiivit 2006/42/EY (+2009/127/EY) 2000/14/EY 2014/30/EU 2014/68/EU (valinnainen) Sovelletut yhdenmukaistetut standardit EN 60335-1 EN 60335-2-79 EN 1829-1 EN 1829-2 EN ISO 12100 EN 13309: 2010 EN 55012: 2007 + A1: 2009 EN 62233: 2008 Sovellettu vaatimustenmukaisuuden arviointime- nettely 2000/14/EY: liite V Äänen tehotaso dB(A) HD 9/23 GeTr1 + HD 9/23 DeTr1 Mitattu: 105 Taattu: 107 HDS 13/20 DeTr1 Mitattu: 97 Taattu: 100 HDS 13/35 DeTr1 + HDS 9/50 DeTr1 Mitattu: 100 Taattu: 102 HDS 17/20 DeTr1 Mitattu: 100 Taattu: 102 OPTIONAL Tuote: ABS höyry HDS 1000 Tyyppi: 2.013-093.0 Rakenneryhmän luokka

Vaatimustenmukaisuusmenettely Moduuli H1 Lämmityskierukka Vaatimustenmukaisuuden arviointi moduuli H1 Ohjauslohko Vaatimustenmukaisuuden arviointi moduuli H1 Erilaisia putkistoja Vaatimustenmukaisuuden arviointi 4 artiklan 3 kohta Sovelletut tekniset tiedot: AD 2000:n mukaisesti TRD 801:n mukaisesti Ilmoitetun laitoksen nimi: 2014/68/EU TÜV Rheinland Industrie Service GmbH Am Grauen Stein 51105 Köln Tunnistenumero 0035 Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 1.1.2023144 Suomi Tekniset tiedot Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j) mukaan Oikeus teknisiin muutoksiin pidätetään. HDS 9/50 DE Tr1 HDS 13/35 DE Tr1 HDS 13/20 DE Tr1 HDS 17/20 DE Tr1 Vesiliitäntä Tulolämpötila (enint.) °C 30 30 30 30 Tulomäärä (väh.) l/h (l/min) 1000 (16,7) 1500 (25) 1500 (25) 1800 (30) Tulopaine (enint.) MPa (bar) 0,05-1 (0,5-10) 0,1-1 (1-10) 0,1-1 (1-10) 0,15-1 (1,5-10) Laitteen tehotiedot Pumppausmäärä, vesi l/h (l/min) 500-900 (8,3-15) 650-1300 (10,8- 21,7) 900-1300 (15-21,7) 900-1700 (15-28,3) Veden käyttöpaine vakiosuuttimella MPa (bar) 15-50 (150-500) 10-35 (100-350) 6-20 (60-200) 6-20 (60-200) Ylimääräinen käyttöpaineen turvaventtiili (maksimi) MPa (bar) 64 (640) 44 (440) 24 (240) 24 (240) Höyrytoiminnon pumppausmäärä l/h (l/min) -- -- 460 (7,7) 460 (7,7) Syöttömäärä höyrykäyttö desinfiointi l/h (l/min) -- -- WR 10, WR 20: 360 (6) WR 50, WR 100: 460 (7,7) WR 10, WR 20: 360 (6) WR 50, WR 100: 460 (7,7) Käyttöpaine, höyrytoiminto höyrysuuttimella (maks.) MPa (bar) -- -- 3,2 (32) 3,2 (32) Osanro Höyrysuutin (suutinkoko) höyrypuhdistuksessa -- -- 2.113-026.0 (060) 2.113-026.0 (060) Osanro Höyrysuutin (suutinkoko) desinfioinnissa -- -- WR 10, WR 20: 2.113-022.0 (045) WR 50, WR 100: 2.113- 026.0 (060) WR 10, WR 20: 2.113-022.0 (045) WR 50, WR 100: 2.113- 026.0 (060) Käyttölaitemoottorin teho kW 15,5 15 9 11 Moottorin kierrosluku 1/min 3100 3300 2700 3300 Akku V/Ah 12/41 12/41 12/41 12/41 Kuuman veden käyttölämpötila (maksimi) °C 30-98 30-98 30-98 30-98 Höyrytoiminnon käyttölämpötila °C -- -- 155 155 Pumppausmäärä, puhdistusaine l/h (l/min) -- -- 0-50 (0-0,8) 0-70 (0-1,2) Polttimen teho kW 65 97 105 105 Polttoaineen kulutus (maks.) l/h 11,7 15 13,7 14,3 Lukitse korkeapainepistooli työntämällä l/h 5,2 5,1 3,1 3,7 Käsiruiskupistoolin rekyylivoima N 79 96 72 94 Vakiosuuttimen suutinkoko 030 051 075 090 käyttöaineet Polttoaine Diesel Diesel Diesel Diesel Öljymäärä välivaihteisto l 0,35 0,35 0,35 0,35 Öljylaatu välivaihteisto SAE90 SAE90 SAE90 SAE90 Pumpun öljymäärä l 1,2 1,2 1,3 1,3 Pumpun öljytyyppi 15W40 15W40 15W40 15W40 Moottoriöljyn määrä l 3,5 3,5 3,5 3,5 Moottoriöljyn tyyppi 15W40 15W40 15W40 15W40 Mitat ja painot Pituus x leveys x korkeus mm 3646 x 1747 x 1735 3646 x 1747 x 1735 3646 x 1747 x 1735 3646 x 1747 x 1735 Paino ilman käyttöaineita kg 860-1020 860-1020 860-1020 860-1020 Kokonaispaino ml. käyttöaineet ja vakiovarusteet kg 1440-1600 1440-1600 1440-1600 1440-1600 Sallittu akselikuorma kg 1600 1600 1600 1600 Sallittu vetoaisakuorma (enint.) kg 1100/1600 100 100 100 Sallittu kokonaispaino (enint.) kg 100 1100/1600 1100/1600 1100/1600 Polttoainetankki l 100 100 100 100 Vesisäiliö l 500 500 500 500 Jäähdytysjärjestelmä l5555 Nestemäinen pehmennin l 1111 Jäätymisenestoaine l 20 20 20 20 Puhdistusainesäiliö l -- -- -- -- Renkaat Tyyppihyväksyntä ECE R 30:n, ECE R 54:n, ECE R 108:n tai ECE R 109:n ja li- säksi ECE R 117:n mukaan Tyyppihyväksyntä ECE R 30:n, ECE R 54:n, ECE R 108:n tai ECE R 109:n ja li- säksi ECE R 117:n mukaan Tyyppihyväksyntä ECE R 30:n, ECE R 54:n, ECE R 108:n tai ECE R 109:n ja li- säksi ECE R 117:n mukaan Tyyppihyväksyntä ECE R 30:n, ECE R 54:n, ECE R 108:n tai ECE R 109:n ja li- säksi ECE R 117:n mukaan Rengaskoko 185 R 14 C 185 R 14 C 185 R 14 C 185 R 14 C Kantavuusindeksi 104 104 104 104 Nopeusindeksi NNNN Pyörän koko / vanteen muoto 5,5 J x 14 5,5 J x 14 5,5 J x 14 5,5 J x 14 Keskiösyvyys 30 30 30 30 Rengaspaine MPa (bar) 0,45 (4,5) 0,45 (4,5) 0,45 (4,5) 0,45 (4,5) Jarrujärjestelmä Työntöjarru Työntöjarru Työntöjarru Työntöjarru Määritetyt arvot EN 60335-2-79 mukaan Äänenpainetaso L

dB(A)3333 Äänen tehotaso L

dB(A) 103 103 100 103 Käsi-käsivarsi-tärinäarvo, käsiruiskupistooli m/s

4,24,23,63,3 Käsi-käsivarsi-tärinäarvo, suihkuputki m/s

4. Monteerige äärikmutter ja keerake tugevalt kinni.

3. Pöörake esilook (suvand) ette ja lukustage.
