KÄYTTÖOHJE Pixma iP5300 CANON

(EØS: Norge, Island og Liechtenstein) Bare for kunder i Europa, Midtøsten, Afrika og Russland Hvis du vil ha kontaktinformasjon for Canons kundestøtte, kan du se på baksiden av EWS-heftet (European Warranty Systems) eller gå til www.canon-europe.com. Canon Europa N.V., Bovenkerkerweg 59-61, 1185 XB Amstelveen, NederlandSUOMI Pikaopas Sisällys Mukana toimitettavien oppaiden käyttäminen 1 Kuvaruutukäyttöoppaiden lukeminen 2 Tulostimen valmisteleminen 3 Tulostinajurin asentaminen 5 Johdanto 7 Tulostuspaperin asettaminen 8 Perustulostus 10 Valokuvien tulostaminen suoraan yhteensopivasta laitteesta 12 Mustesäiliön vaihtaminen 18SUOMI Exif Print Tämä tulostin tukee Exif Printiä. Exif Print on digitaalikameroiden ja tulostimien välistä tiedonsiirtoa parantava standardi. Kun tulostin liitetään Exif Print -yhteensopivaan digitaalikameraan, voidaan kuvan ottohetkellä tallennettuja tietoja käyttää ja optimoida, minkä ansiosta tulostetut kuvat ovat erittäin korkealaatuisia. Kanadan radiohäiriöitä koskevat määräykset/Réglementations canadiennes relatives aux interférences radio Tämä digitaalilaite ei ylitä luokan B mukaisia digitaalilaitteen radiomelupäästörajoja, jotka on määritelty häiriöitä aiheuttavia laitteita koskevassa "Digital Apparatus" -nimisessä Industry Canada ICES-003 -standardissa. Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur NMB-003 d'Industrie Canada intitulée « Appareils numériques ». Kansainvälinen ENERGY STAR

-ohjelma ENERGY STAR

-ohjelmaan osallistuvana yrityksenä Canon Inc. on varmistanut, että tämä tuote on ENERGY STAR -ohjelman mukaisten energiansäästön ohjeellisten normien mukainen. Kansainvälinen ENERGY STAR

-toimistolaiteohjelma on maailmanlaajuinen ohjelma, jonka tarkoituksena on edistää energiaa säästävien tietokoneiden ja muiden toimistolaitteiden käyttöönottoa. Ohjelma tukee sellaisten tuotteiden kehittämistä ja markkinointia, joissa on energiaa tehokkaasti säästäviä toimintoja. Kyseessä on avoin yhteenliittymä, johon yritykset voivat liittyä vapaaehtoisesti. Ohjelman kohteena ovat toimistolaitteet, kuten tietokoneet, näytöt, tulostimet, faksit ja kopiokoneet. Standardit ja logot ovat samanlaisia kaikissa ohjelmaan osallistuvissa maissa. Virransyötön vaatimukset Älä koskaan kytke tulostinta pistorasiaan, jonka verkkojännite poikkeaa tulostimen ostomaan verkkojännitteestä. Jos laite kytketään väärään verkkojännitteeseen, seurauksena voi olla tulipalo tai sähköisku. Eri maissa käytetään seuraavia verkkovirran jännitteitä ja taajuuksia: AC 100 - 240 V, 50/60Hz Tietoja kuluvista osista Kuluvia osia (mustesäiliöt/FINE-mustekasetit (FINE Cartridges)) on saatavana viiden vuoden ajan tuotannon päättymisen jälkeen. Turvaohjeet Mallinumero: K10285 (iP5300) Varoitus z Älä koskaan yritä kytkeä virtajohtoa virtalähteeseen tai irrottaa sitä virtalähteestä, kun kätesi ovat märät. z Älä vahingoita, muunna tai venytä virtajohtoa äläkä taivuta tai kierrä sitä kohtuuttomasti. Älä aseta painavia esineitä virtajohdon päälle. z Käytä vain virtalähdettä, joka on samanlainen kuin ostomaassa normaalisti käytettävä virtalähde. Virheellinen käyttöjännite ja taajuus voivat aiheuttaa sähköiskun tai tulipalon.z Työnnä pistoke aina kunnolla pistorasiaan. Muistutus z Säilytä mustesäiliöt lasten ulottumattomissa. z Älä pudota mustesäiliöitä tai ravista niitä, jotta muste ei vuotaisi ja tahrisi vaatteita ja käsiä. Lue myös Käyttöopas-kuvaruutukäyttöoppaan Turvaohjeet-osa. Kiinnitä erityistä huomiota varoituksiin, jotta välttäisit vammautumisen ja tulostimen vaurioitumisen vaaran.1Mukana toimitettavien oppaiden käyttäminen SUOMI Mukana toimitettavien oppaiden käyttäminen Asennusohjeet (asennuslehtinen) Lue tämä lehtinen ensin. Tässä lehtisessä on ohjeet tulostimen asentamisesta ja valmistelemisesta käyttökuntoon. Pikaopas (tämä opas) Lue tämä opas, kun ryhdyt käyttämään tulostinta. Kun olet toiminut Asennusohjeiden (asennuslehtinen) mukaan, on suositeltavaa tutustua perustoimintoihin, kuten tulostamiseen tietokoneesta ja PictBridge- yhteensopivasta laitteesta, lukemalla tämä opas. Kuvaruutukäyttöoppaat Käyttöopas Lue tämä opas, kun ryhdyt käyttämään tulostinta. Jos Pikaoppaassa ei ole riittävästi tietoja, tutustu Käyttöoppaaseen, jonka voit asentaa [Setup CD-ROM/Asennus-CD]-levyltä. Tässä oppaassa on tarkkoja ohjeita z tietokoneesta tulostamisesta z yhteensopivista materiaalityypeistä z säännöllisestä huollosta z vianmäärityksestä. Muissa oppaissa on tietoja lisätoiminnoista. Tulostinajuriopas Katso tästä oppaasta tulostinajurin asetusten tarkat ohjeet. [Photo Application Guide/Opas valokuvien käsittelyyn] Katso tästä oppaasta [Setup CD ROM/Asennus-CD]-levylle tallennettujen sovellusten käyttöohjeet.2 Kuvaruutukäyttöoppaiden lukeminen SUOMI Kuvaruutukäyttöoppaiden lukeminen Tulostimen mukana toimitetaan tämän Pikaoppaan lisäksi kuvaruutukäyttöoppaita. Lisätietoja kuvaruutukäyttöoppaiden asentamisesta on Asennusohjeissa (asennuslehtinen). Voit avata kuvaruutukäyttöoppaat seuraavalla tavalla: Voit avata kuvaruutukäyttöoppaan kaksoisnapsauttamalla työpöydän [iP5300 On-screen Manual/ iP5300-kuvaruutukäyttöopas]-pikakuvaketta tai valitsemalla [Start/Käynnistä] > [All Programs/ Kaikki ohjelmat] (tai [Programs/Ohjelmat]) > [Canon iP5300 Manual/Canon iP5300- käyttöopas] > [iP5300 On-screen Manual/iP5300-kuvaruutukäyttöopas]. Järjestelmävaatimukset Selain: Windows HTML Help Viewer Voit avata kuvaruutukäyttöoppaan kaksoisnapsauttamalla työpöydän [iP5300 On-screen Manual/ iP5300-kuvaruutukäyttöopas]-aliasta. Järjestelmävaatimukset Selain: Help Viewer Huomautus z Microsoft Internet Explorer

5.0 -selaimen tai uudemman on oltava asennettuna.

z Kuvaruutukäyttöopas ei välttämättä näy oikein kaikissa käyttöjärjestelmissä tai Internet Explorerin versioissa. Järjestelmä kannattaa pitää ajan tasalla Windows Updaten avulla. Huomautus Vain Aasiassa asuvat käyttäjät: Jos asensit Käyttöoppaan [Setup CD-ROM/Asennus-CD]-levyn [Manual/Opas]-kansiosta, avaa kansio, johon olet kopioinut Käyttöoppaan ja kaksoisnapsauta [top.htm]-tiedostoa. Huomautus z Kuvaruutukäyttöopas ei ehkä näy oikein kaikissa tietokoneen käyttöjärjestelmän versioissa. On suositeltavaa pitää käyttöjärjestelmä päivitettynä. z Suosittelemme Safari-Web-selainta HTML-muotoisten kuvaruutukäyttöoppaiden katselemiseen. Jos Safaria ei ole asennettu tietokoneeseen, voit ladata ja asentaa sen Apple Computer, Inc. -yhtiön Web-sivustosta.3Tulostimen valmisteleminen SUOMI Tulostimen valmisteleminen Lue Asennusohjeista tulostimen asennus- ja valmisteluohjeet. Tulostimen poistaminen pakkauksesta Tarkista pakkauksen sisältö pakkauslaatikon kannen kuvasta. 1 Kytke tulostimeen virta. 2 Asenna tulostuspää. 3 Asenna mustesäiliöt. Tärkeää z Älä kytke USB-kaapelia ennen ohjelmiston asentamista.z USB-kaapelia tarvitaan tulostimen liittämiseen tietokoneeseen. Muistutus Varmista, että suojateipit on poistettu, ennen kuin kytket tulostimeen virran. Huomautus Teipin sijainti voi poiketa kuvassa esitetystä. Muistutus Älä koske muihin sisäisiin osiin kuin tulostuspään lukitusvipuun. Tärkeää Jos yläkansi jätetään auki yli 10 minuutin ajaksi, tulostuspään pidike siirtyy oikealle. Jos näin käy, sulje yläkansi ja avaa se uudelleen. Huomautus z Tulostuspään pussissa tai oranssissa suojuksessa saattaa olla kuultavaa tai vaaleansinistä mustetta. Tämä ei vaikuta tulostuslaatuun. Varo, ettet tahri itseäsi musteella käsitellessäsi näitä tarvikkeita.z Älä aseta suojusta takaisin paikalleen, kun olet irrottanut sen. Tärkeää z Varmista, että kaikki mustesäiliöt on asennettu oikein tarran mukaan. Tulostinta ei voi käyttää, jos kaikkia mustesäiliöitä ei ole asennettu. z Kun olet asentanut mustesäiliöt, [POWER] (VIRTA) -merkkivalo välähtää vihreänä. Jatka vasta noin 2 minuutin kuluttua, kun [POWER] (VIRTA) -merkkivalo palaa tasaisen vihreänä, eikä tulostimesta enää kuulu toimintaääniä. Huomautus z Poista mustesäiliön läpinäkyvä teippi Asennusohjeiden (asennuslehtinen) vaiheen 3 ohjeita tarkasti noudattaen. z Älä purista mustesäiliöitä, sillä muste saattaa vuotaa ulos ja tahrata vaatteesi ja kätesi. z Älä yritä asettaa suojusta takaisin paikalleen, kun olet irrottanut sen. z Tulostimen [ALARM] (HÄIRIÖ) -merkkivalo vilkkuu oranssina, jos jotain mustesäiliötä ei ole asennettu oikein. Avaa yläkansi ja varmista, että kaikki mustesäiliöt on asennettu tarran mukaisesti.4 Tulostimen valmisteleminen SUOMI 4 Lisää tulostuspaperia. Suorita seuraavaksi tulostuspään kohdistus, johon tarvitaan kaksi arkkia mukana toimitettua paperia (MP-101). Aseta ne tulostuspuoli YLÖSPÄIN (valkoisempi puoli) automaattiseen arkinsyöttölaitteeseen. Tärkeää z Kun lisäät paperia automaattiseen arkinsyöttölaitteeseen, varmista että automaattisen arkinsyöttölaitteen merkkivalo palaa. z Lisää paperi aina pystysuunnassa. Paperin lisääminen vaakasuunnassa voi aiheuttaa paperitukoksen.5Tulostinajurin asentaminen SUOMI Tulostinajurin asentaminen Windows

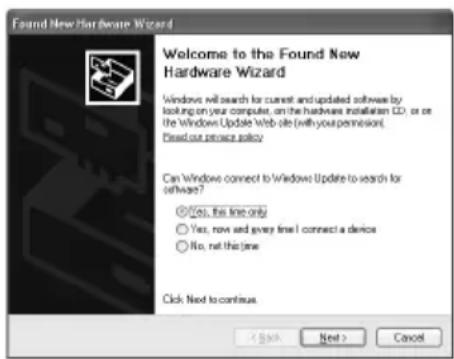

-käyttöjärjestelmien yhteiset ohjeet Asennushuomautuksia z Jos näyttöön tulee [Select Language/Valitse kieli]-ikkuna, valitse kieli ja sen jälkeen [Next/Seuraava]. z Jos näyttöön tulee [Select Your Place of Residence/Valitse asuinpaikkasi]-ikkuna, valitse asuinpaikka ja sen jälkeen [Next/Seuraava]. z Tulostinajuri ja muut ohjelmistot voidaan asentaa kahdella tavalla: [Easy Install/Helppo asennus]: [Setup CD-ROM/Asennus-CD]-levyn kohteet asennetaan automaattisesti [Custom Install/Mukautettu asennus]: voit valita asennettavat kohteet z Kun [User Registration/Käyttäjän rekisteröinti]-näyttö avautuu ja tietokoneessa on Internet-yhteys, voit tuoda rekisteröinnin ohjeet näyttöön valitsemalla [Register/Rekisteröi]. Voit rekisteröidä tuotteen myös asennuksen jälkeen napsauttamalla työpöydän kuvaketta. Tulostuspään kohdistushuomautuksia z Aseta kaksi arkkia mukana toimitettua paperia (MP-101) tulostuspuoli (valkoisempi puoli) YLÖSPÄIN. z Tulostuspään kohdistaminen kestää noin 14 minuuttia. Älä avaa yläkantta tulostuksen aikana. z Jos kuvion tulostaminen ei onnistu, katso lisätietoja Käyttöoppaan "[ALARM] (HÄIRIÖ) -merkkivalo vilkkuu oranssina" -luvun kohdasta Yksitoista vilkuntaa. Windows-tiedot Huomautus z Kun asennat tulostinajuria Windows XP- tai Windows 2000 -järjestelmään, kirjaudu järjestelmään [Administrators/Järjestelmänvalvojat]-ryhmän jäsenenä. z Ennen kuin asennat ajurin, poista käytöstä kaikki viruksentorjuntaohjelmat ja automaattisesti latautuvat ohjelmat. z Jos seuraava näyttö avautuu automaattisesti, irrota tietokoneeseen kytketty USB-kaapeli. Sulje näyttö valitsemalla [Cancel/Peruuta] ja katkaise tulostimesta virta. Käynnistä asennus uudelleen. Tarkempia tietoja asennuksen kulusta on Asennusohjeissa. z Jos haluat asentaa PhotoRecord- tai Adobe

RGB (1998) -ohjelman, valitse [Custom Install/Mukautettu asennus] ja noudata näytön ohjeita. z Adobe RGB (1998) -ohjelmaa ei voi asentaa Windows Me- tai Windows 98 -käyttöjärjestelmään. z Kun ohjelma pyytää käynnistämään tietokoneen uudelleen asennuksen aikana, valitse [OK]. Järjestelmä käynnistyy automaattisesti uudelleen. z Jos yhteyttä ei tunnisteta, lisätietoja on Käyttöoppaan kohdassa "Tulostinajurin asentaminen ei onnistu".6 Tulostinajurin asentaminen SUOMI Macintosh-tiedot Huomautus z Älä irrota tai kytke USB-kaapelia asennuksen aikana, koska siitä voi olla seurauksena tietokoneen tai tulostimen toimintahäiriö. z Ennen kuin asennat ajurin, poista käytöstä kaikki virustorjuntaohjelmat sekä automaattisesti latautuvat ohjelmat tai poista ne järjestelmäkansiosta. z Kun kohdistat tulostuspään, eikä tulostimen nimi näy [Printer List/Kirjoitinluettelo]- luettelossa, lisää tulostin valitsemalla [Add/Lisää]. Lisätietoja on [Mac

Help/Mac®-ohjeet]- kohdan [Printer Setup Utility Help/Kirjoittimen asetustyökalun ohjeet]-ohjeessa. z Vain Aasiassa asuvat käyttäjät: Jos haluat asentaa Käyttöoppaan jonkin muun kieliversion, kaksoisosoita ensin [Setup CD-ROM/Asennus-CD-]-kohdan [Manual/Opas]-kansiota ja sitten [Canon]-kansiota ja kopioi haluamasi kielikansio kovalevylle.7Johdanto SUOMI Johdanto Kiitos, että olet valinnut Canon-mustesuihkutulostimen. Pikaoppaassa tärkeät tiedot on merkitty alla olevilla merkinnöillä. Noudata aina näillä merkinnöillä varustetuissa kohdissa annettuja ohjeita. Varoitus Näiden ohjeiden laiminlyöminen ja laitteiston virheellinen käyttö voivat aiheuttaa hengenvaaran tai vakavan vammautumisen vaaran. Ohjeita on noudatettava, jotta laitteiston käyttäminen olisi turvallista. Muistutus Näiden ohjeiden laiminlyöminen ja laitteiston virheellinen käyttö voivat aiheuttaa vammautumisen ja laitteiston vaurioitumisen vaaran. Ohjeita on noudatettava, jotta laitteiston käyttäminen olisi turvallista. Tärkeää Ohjeet, joita on noudatettava, jotta laitteiston käyttäminen olisi turvallista. Tavaramerkit z "Windows" ja "Internet Explorer" ovat Microsoft Corporation -yhtiön tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. z "Macintosh" ja "Mac" ovat Apple Computer Inc. -yhtiön rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. z "Adobe" ja "Adobe RGB (1998)" ovat Adobe Systems Incorporated -yhtiön rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Copyright ©2006 CANON INC. Kaikki oikeudet pidätetään. Tämän julkaisun osittainenkin kopiointi tai siirtäminen jollekin muulle tietovälineelle on kielletty ilman kirjallista lupaa.8 Tulostuspaperin asettaminen SUOMI Tulostuspaperin asettaminen Joitakin paperityyppejä ja -kokoja ei voi lisätä kasettiin, vaan ne on lisättävä automaattiseen arkinsyöttölaitteeseen. Jos aiot käyttää ainoastaan kasettia, tarkista mahdolliset käyttörajoitukset etukäteen. 1 Vedä kasetti tulostimesta ja irrota kasetin kansi (A). 2 Säädä kasetin kokoa. 3 Aseta paperi kasettiin tulostuspuoli ALASPÄIN. Kohdista paperipino kasetin oikeaan reunaan. Älä lisää rajamerkkiä (A) enempää paperia. 4 Liu'uta paperinohjaimia (B) niin, että ne koskettavat kevyesti lisättyä paperipinoa. Tärkeää z Paperin leikkaaminen 4 x 6 tuuman / 101,6 x 152,4 mm:n, 5 x 7 tuuman / 127,0 x 177,8 mm:n tai 2,13 x 3,39 tuuman / 54,0 x 86,0 mm:n (luottokortti) kokoon testitulostusta varten voi aiheuttaa paperitukoksen. z Lisää paperi aina pystysuunnassa. Paperin lisääminen vaakasuunnassa voi aiheuttaa paperitukoksen. (A) (A) (B)9Tulostuspaperin asettaminen SUOMI 5 Aseta kansi (A) kasettiin ja ja kasetti tulostimeen. Työnnä kasetti kokonaan tulostimen sisälle. Jos kasetti on vedetty ulos, sen etureuna ulottuu tulostimen etureunan yli. 6 Avaa paperin luovutustaso painamalla [Open] (Avaa) -painiketta (A) ja vedä paperin luovutustason jatke (B) kokonaan ulos. 7 Paina paperinsyöttökytkintä (C). Kasetin merkkivalo (D) syttyy. (A) (A) (D) (C) (B)10 Perustulostus SUOMI Perustulostus Tässä osassa esitellään perustulostus. Tulostaminen Windows-tietokoneessa

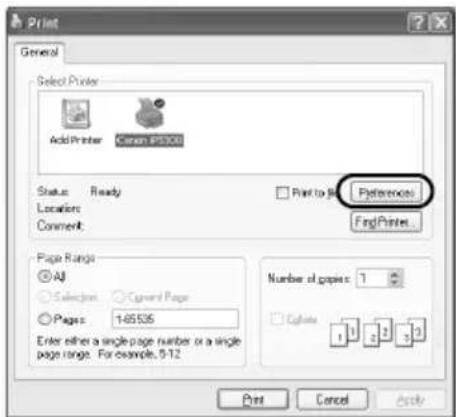

Käynnistä tulostin ja lisää paperia tulostimeen. 2 Varmista, että oikea paperilähde on valittuna. 3 Luo asiakirja tai avaa tulostettava tiedosto asianmukaisessa sovelluksessa. 4 Valitse sovelluksen [File/Tiedosto]-valikosta [Print/Tulosta]. 5 Varmista, että [Canon iP5300] on valittuna, ja valitse [Preferences/Asetukset] (tai [Properties/Ominaisuudet]). 6 Määritä tarvittavat asetukset ja valitse [OK]. Varmista, että [Paper Source/Paperilähde]- kohdassa on valittu [Paper Feed Switch/ Paperinsyöttökytkin]. 7 Valitse [Print/Tulosta] (tai [OK]). Huomautus Jos haluat lisätietoja tulostinajurin toiminnoista, avaa online-ohje tai Tulostinajuriopas-kuvaruutukäyttöopas valitsemalla [Help/Ohje] tai [Instructions/Ohjeet]. [Instructions/Ohjeet] näkyy ainoastaan, kun kuvaruutukäyttöoppaat on asennettu.11Perustulostus SUOMI Tulostaminen Macintosh-tietokoneessa

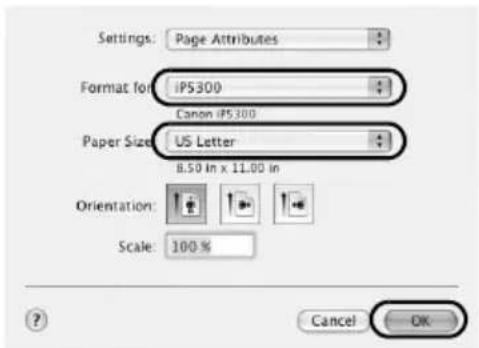

Käynnistä tulostin ja lisää paperia tulostimeen. 2 Varmista, että oikea paperilähde on valittuna. 3 Luo asiakirja tai avaa tulostettava tiedosto asianmukaisessa sovelluksessa. 4 Valitse ohjelman [File/Arkisto]-valikosta [Page Setup/Arkin määrittely]. 5 Varmista, että [Format for/Muotoile]- kohdassa on valittuna [iP5300]. 6 Valitse haluamasi paperikoko [Paper Size/Paperikoko]-kohdassa. 7 Valitse [OK]. 8 Valitse sovelluksen [File/Arkisto]-valikosta [Print/Tulosta]. 9 Valitse valikosta [Quality and Media/Laatu ja tulostusmateriaali]. 10 Määritä tarvittavat asetukset. Varmista, että [Paper Source/Paperilähde]- kohdassa on valittu [Paper Feed Switch/ Paperinsyöttökytkin]. 11 Valitse [Print/Tulosta]. Huomautus Lisätietoja muista tulostinajurin toiminnoista on [Printer Driver Guide/Tulostinajuriopas]- kuvaruutukäyttöoppaassa, jonka voit avata valitsemalla . Jos kuvaruutukäyttöoppaita ei ole asennettu, [Printer Driver Guide/Tulostinajuriopas]- kuvaruutukäyttöopas ei avaudu, vaikka valitsisit .12 Valokuvien tulostaminen suoraan yhteensopivasta laitteesta SUOMI Valokuvien tulostaminen suoraan yhteensopivasta laitteesta Tulostaminen PictBridge-yhteensopivasta laitteesta Voit liittää PictBridge-yhteensopivan laitteen, kuten digitaalikameran, videokameran tai matkapuhelimen, ja tulostaa tallennettuja kuvia suoraan ilman tietokonetta. Laite, jossa on tämä merkintä, on PictBridge-yhteensopiva. PictBridge-yhteensopivan laitteen liittäminen Liitä PictBridge-yhteensopiva laite tulostimeen laitteen valmistajan suosittelemalla USB-kaapelilla. Huomautus z PictBridge on teollisuusstandardi, jonka avulla useilla digitaalisilla valokuvajärjestelmillä voi tulostaa valokuvia suoraan digitaalikamerasta, -videokamerasta tai matkapuhelimesta* ilman tietokonetta. Laite voidaan liittää tähän tulostimeen suoraan suoratulostusta varten valmistajasta tai mallista riippumatta, kunhan laite on PictBridge-yhteensopiva. z Voit valita tulostettavat kuvat ja määrittää tulostusasetuksia kamerassa tai matkapuhelimessa.

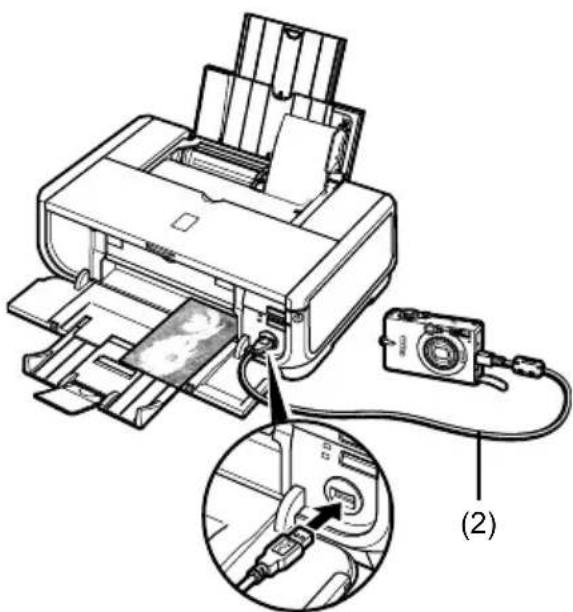

• PictBridge-yhteensopivia digitaalikameroita, digitaalivideokameroita ja kamerapuhelimia kutsutaan tästedes yhteisnimellä "PictBridge-yhteensopiva laite". Muistutus Älä liitä tulostimen suoratulostusporttiin muita kuin PictBridge-yhteensopivia laitteita. Muussa tapauksessa syntyy sähköiskun, tulipalon tai laitteen vaurioitumisen vaara. Huomautus Kun tulostat valokuvia tulostimeen liitetystä digitaalilaitteesta, käytä laitteen mukana toimitettua verkkolaitetta. Jos käytät laitteen akkua, varmista, että se on täyteen ladattu.13Valokuvien tulostaminen suoraan yhteensopivasta laitteesta SUOMI 1 Ota tulostin käyttöön. Katso Asennusohjeista, miten tulostin asennetaan ja valmistellaan tulostusta varten. 2 Käynnistä tulostin ja lisää paperia tulostimeen. 3 Liitä PictBridge-yhteensopiva laite tulostimeen. (1) Varmista, että PictBridge-yhteensopivan laitteen virta on katkaistu. (2) Liitä PictBridge-yhteensopiva laite tulostimeen laitteen valmistajan suosittelemalla USB-kaapelilla. Laite käynnistyy automaattisesti. Jos laite ei käynnisty automaattisesti, kytke siihen virta manuaalisesti. (3) Määritä PictBridge-yhteensopiva laite suoratulostusta varten. näkyy laitteen LCD-näytössä, kun tulostin on oikein kytketty. Huomautus Tulostuspäätä ei voi kohdistaa PictBridge-yhteensopivan laitteen toiminnoilla. Jos tulostuspäätä ei ole kohdistettu eikä tulostinajuria ole asennettu tietokoneeseen, kohdista tulostuspää seuraavasti. Varmista, että tulostimen virta on kytketty ja aseta sitten kaksi arkkia mukana toimitettua paperia tai A4- tai Letter-kokoista Canonin [Matte Photo Paper MP-101/Matta valokuvapaperi MP-101]-paperia tulostuspuoli YLÖSPÄIN (valkoisempi puoli) automaattiseen arkinsyöttölaitteeseen. Paina [RESUME/CANCEL] (JATKA/PERUUTA) -painiketta, kunnes [POWER] (VIRTA) -merkkivalo vilkkuu vihreänä neljä kertaa, ja vapauta sitten painike heti. Tulostuspään kohdistuskuvio tulostuu, ja tulostuspää säädetään automaattisesti. Huomautus Joissakin laitemalleissa PictBridge-yhteensopiva tulostustila on ehkä valittava ennen laitteen liittämistä tulostimeen. Laitteeseen on ehkä kytkettävä virta tai siihen on valittava Toistotila manuaalisesti tulostimeen kytkemisen jälkeen. Suorita PictBridge-yhteensopivassa laitteessa sen käyttöoppaan mukaiset tarvittavat toimet, ennen kuin liität laitteen tulostimeen. Huomautus Jos ei tule näyttöön, katso lisätietoja Käyttöopas-kuvaruutukäyttöoppaan kohdasta "Tulostaminen digitaalikamerasta ei onnistu". (2)14 Valokuvien tulostaminen suoraan yhteensopivasta laitteesta SUOMI Valokuvien tulostaminen suoraan PictBridge-yhteensopivasta laitteesta Kun käytät PictBridge-yhteensopivaa laitetta, noudata sen käyttöoppaassa annettuja ohjeita. Tässä osassa esitellään paperikoon, paperityypin, asettelun, kuvan optimoinnin ja päivämäärän tulostuksen tilat, jotka voidaan määrittää tulostimeen liitetyssä PictBridge-yhteensopivassa laitteessa. z PictBridge-tulostusasetusten vahvistaminen tai muuttaminen kamerassa Voit muuttaa paperikoon tai -tyypin asetuksen valitsemalla laitteesta PictBridge-tulostuksen asetustilan ja vahvistamalla tai muuttamalla asetukset. Tietoja jäljempänä kuvatuista asetuksista Jotkin seuraavassa esitellyt asetukset eivät ole käytettävissä kaikissa laitteissa. Tässä tapauksessa kyseisen asetuksen yhteydessä käytetään alla kuvattua [Default/Oletus]-asetusta.

• Seuraavassa kuvauksessa asetusten nimet ovat sen mukaisia kuin Canon PictBridge -yhteensopivissa laitteissa. Asetusten nimet voivat vaihdella laitteen merkin tai mallin mukaan. z Tulostettavan kuvan tietomuoto Tällä tulostimella voidaan tulostaa DCF

(Design rule for Camera File system) -yhteensopivilla kameroilla* otettuja kuvia ja PNG-tiedostoja.

• Exif2.21 -yhteensopiva15Valokuvien tulostaminen suoraan yhteensopivasta laitteesta SUOMI z [Paper size/Paperikoko]- ja [Paper type/Paperityyppi]-asetukset Jos näiden asetusten arvo on [Default/Oletus] (tulostimen asetusten mukainen) PictBridge- yhteensopivassa laitteessa, [Paper size/Paperikoko] -asetus on [4" x 6"/4 x 6 tuumaa]

[Paper type/ Paperityyppi] -asetus on [Photo/Valokuva] (Photo Paper Plus Glossy/Erittäin kiiltävä valokuvapaperi). Seuraavia tulostuspaperikokoja ja -tyyppejä voidaan lisätä [Paper size/Paperikoko]- ja [Paper type/Paperityyppi]-asetusten mukaan.

1 Kaikkia aitoja Canon-papereita ei ole saatavana kaikissa maissa.

Tätä paperia käytetään vain valokuvatarrojen tulostamiseen. Kun tulostat tarrapaperille, valitse [Paper size/Paperikoko] -asetukseksi [10 x 15 cm/4" x 6" / 10 x 15 cm/4 x 6 tuumaa]

3 Valittavissa ainoastaan tietyissä Canon PictBridge -yhteensopivissa laitteissa.

reunaton tulostus ei ole käytössä, vaikka [Layout/Asettelu] -asetuksena olisi [Borderless/Reunaton]

5 Voit tulostaa [4-up/4 kuvaa] kullekin arkille, kun [Paper size/Paperikoko]-asetuksena on [A4] tai [8.5" x 11" (Letter) / 8,5 x 11 tuumaa/21,6 x 27,9 cm (Letter)].

6 Tämän paperin syöttäminen kasetista voi vahingoittaa tulostinta. Lisää se automaattiseen arkinsyöttölaitteeseen.

7 Kun tulostat [Photo Paper Plus Semi-gloss/Puolikiiltävä valokuvapaperi]-materiaalille koossa 8 x 10 tuumaa / 203,2 x 254,0 mm (SG-201), valitse [Paper size/Paperikoko]- asetukseksi [20 x 25 cm/8" x 10" / 20 x 25 cm/8 x 19 tuumaa] ja [Paper type/ Paperityyppi]-asetukseksi [Default/Oletus]. [Paper size/Paperikoko]- asetus [Paper type/Paperityyppi]- asetus Asetettava paperi

[10 x 15 cm/4" x 6" / 10 x 15 cm/4 x 6 tuumaa] (oletusarvo) [Photo/Valokuva] (oletusarvo) [Photo Paper Plus Glossy/Erittäin kiiltävä valokuvapaperi] [Fast Photo/Nopea valokuva] [Photo Paper Pro/Ammattilaisvalokuvapaperi] [Photo/Valokuva] [Photo Paper Plus Semi-gloss/Puolikiiltävä valokuvapaperi] [Photo/Valokuva] [Glossy Photo Paper/Kiiltävä valokuvapaperi] [Glossy Photo Paper "Everyday Use"/Kiiltävä valokuvapaperi "Everyday Use"] [Photo Paper Glossy/Kiiltävä valokuvapaperi] [Photo Stickers/Valokuvatarrat]

[Photo/Valokuva] [Photo Paper Plus Glossy/Erittäin kiiltävä valokuvapaperi] [A4] *4, *5 [Photo/Valokuva] [Photo Paper Plus Glossy/Erittäin kiiltävä valokuvapaperi] [Fast Photo/Nopea valokuva] [Photo Paper Pro/Ammattilaisvalokuvapaperi] [Photo/Valokuva] [Photo Paper Plus Semi-gloss/Puolikiiltävä valokuvapaperi] [Photo/Valokuva] [Glossy Photo Paper/Kiiltävä valokuvapaperi] [Photo/Valokuva] [Glossy Photo Paper "Everyday Use"/Kiiltävä valokuvapaperi "Everyday Use"] [8.5" x 11" (Letter) / 8,5 x 11 tuumaa/21,6 x 27,9 cm (Letter)] *4, *5 [Photo/Valokuva] [Photo Paper Plus Glossy/Erittäin kiiltävä valokuvapaperi] [Fast Photo/Nopea valokuva] [Photo Paper Pro/Ammattilaisvalokuvapaperi] [Photo/Valokuva] [Photo Paper Plus Semi-gloss/Puolikiiltävä valokuvapaperi] [Photo/Valokuva] [Glossy Photo Paper/Kiiltävä valokuvapaperi] [Photo/Valokuva] [Photo Paper Glossy/Kiiltävä valokuvapaperi] [5.4 x 8.6 cm/Credit card / 5,4 x 8,6 cm/Luottokortti] [Photo/Valokuva] [Glossy Photo Paper/Kiiltävä valokuvapaperi]

[Fast Photo/Nopea valokuva] [Photo Paper Pro/Ammattilaisvalokuvapaperi] [10.1 x 18 cm/4" x 7.1" /10,1 x 18 cm/4 x 7,1 tuumaa] [Fast Photo/Nopea valokuva] [Photo Paper Pro/Ammattilaisvalokuvapaperi]16 Valokuvien tulostaminen suoraan yhteensopivasta laitteesta SUOMI z [Layout/Asettelu]- ja [Trimming/Rajaus]-asetukset Jos näiden asetusten arvo on [Default/Oletus] (tulostimen asetusten mukainen) PictBridge- yhteensopivassa laitteessa, [Layout/Asettelu]-asetus on [Borderless/Reunaton] ja [Trimming/Rajaus]-asetus on [Off (No trimming)/Pois päältä (ei rajausta)]. Kun tulostat [Photo Stickers (PS-101)/Valokuvatarrat (PS-101)]-materiaalille, valitse [Layout/Asettelu]-asetukseksi [N-up/N kuvaa] ja valitse [16-up/16 kuvaa].

• Eräät PictBridge-yhteensopivat laitteet näyttävät [Layout/Asettelu]-vaihtoehdot [2-up/2 kuvaa], [4-up/4 kuvaa], [9-up/9 kuvaa] ja [16-up/16 kuvaa]. Valitse tässä tapauksessa aina [16-up/16 kuvaa].

• Jos PictBridge-yhteensopivassa laitteessa ei ole asetuksia, jotka vastaisivat [16-up/16 kuvaa]-asetusta, tarrojen tulostaminen ei ole mahdollista.

• Kun tulostat [Photo Stickers (PS-101)/Valokuvatarrat (PS-101)]-materiaalille, älä määritä [Layout/Asettelu]-asetukseksi [Borderless/Reunaton]. z [Image Optimize/Kuvan optimointi]-asetus Jos [Image optimize/Kuvan optimointi]-asetus on [Default/Oletus] (tulostimen asetusten mukainen) PictBridge-yhteensopivassa laitteessa, käytetään [Exif Print]-asetusta. Jos käytät Canon PictBridge -laitetta, joissakin malleissa on valittavana myös lisäasetukset [Red eye/Punasilm.], [VIVID], [NR] tai [Face/Kasvot].

• [Red eye/Punasilm.] korjaa kuvassa esiintyvää punasilmäisyyttä. [VIVID] elävöittää valokuvien vihreitä ja sinisiä osia. [NR] (Noise Reduction/Virheellisyyksien vähentäminen) vähentää sinisten osien, kuten taivaan, ja tummien osien virheitä. [Face/Kasvot] korjaa valokuvien vastavaloa. z [Date/File No.Print / Päivämäärän ja kuvanumeron tulostus]-asetus Jos PictBridge-yhteensopivan laitteen [Date/File No.print / Päivämäärän ja kuvanumeron tulostus]-asetuksena on [Default/Oletus] (tulostimen asetusten mukainen), [Off/Pois päältä] on käytössä. Jos kuviin lisätään jo kuvauksen yhteydessä päiväys, määritä tämän PictBridge-asetuksen arvoksi [Off/Pois päältä]. Jos valitset [Date/Päiväys], [File No./Tied. No.] tai [Both/ Molemmat], päivämäärä ja/tai tiedoston numero korvaavat kameran toiminnon.17Valokuvien tulostaminen suoraan yhteensopivasta laitteesta SUOMI z Muut asetukset Seuraavat lisäasetukset ovat käytettävissä Canon PictBridge -laitteissa. Asetukset voivat vaihdella eri malleissa. Tarkempia tietoja on Canon PictBridge -laitteen käyttöoppaassa. [Shooting Info (Exif Data) / Kuvaustiedot (Exif-tiedot)] Voit tulostaa valokuvien kuvaustiedot (Exif-tiedot) haluamiesi valokuvien marginaaleihin. Valitse [Layout/Asettelu]-kohdassa kohde, jonka vieressä näkyy "i"-kuvake. [35 mm Film Style Layout (Contact Printing Layout)/35 mm:n tyylinen asettelu (pinnakkaisvedosasettelu)] Voit tulostaa valitut valokuvat tai tiettyjen valokuvien luettelon 35 mm:n filmiasetteluna (pinnakkaisvedosasettelu). Valitse [Layout/Asettelu]-kohdassa kohde, jonka vieressä näkyy filmikuvake. z PictBridge-tulostusasetusten vahvistaminen ja muuttaminen tulostimessa Voit vahvistaa ja muuttaa tulostimeen määritettyjä oletusasetuksia, kuten paperityyppiä ja -kokoa, joita käytetään PictBridge-tulostukseen. Jotta voit muuttaa asetuksia, asenna [Setup CD-ROM/Asennus-CD]-levyllä oleva [Canon Setup Utility/Canon-asetusapuohjelma] ja kytke tulostin tietokoneeseen. Lisätietoja on Käyttöopas-kuvaruutukäyttöoppaassa. Huomautus z Irrota USB-kaapeli tulostamisen aikana ainoastaan, kun PictBridge-laite sen nimenomaisesti sallii. Seuraa oppaan ohjeita irrottaessasi PictBridge-yhteensopivan laitteen ja tulostimen välisen USB-kaapelin. z Seuraavia toimintoja ei voi suorittaa PictBridge-yhteensopivassa laitteessa. – [Print quality/Tulostuslaatu]-asetuksen asettaminen – Tulostimen huolto18 Mustesäiliön vaihtaminen SUOMI Mustesäiliön vaihtaminen Kun mustesäiliöiden muste loppuu, voit vaihtaa mustesäiliöt uusiin seuraavien ohjeiden mukaisesti. 1 Avaa paperin luovutustaso ja sisäkansi. 2 Varmista, että tulostimeen on kytketty virta, ja avaa yläkansi. 3 Paina sen mustesäiliön kielekettä, jonka merkkivalo vilkkuu nopeasti (A) ja irrota säiliö. Älä koske tulostuspään lukitusvipuun (B). 4 Poista uusi mustesäiliö pakkauksesta ja vedä oranssia teippiä nuolen suuntaan (A) siten, että ilmareiän (B) päälle ei jää suojamuovia. Poista muovi sitten kokonaan (C). 5 Irrota oranssi suojus (A) mustesäiliön pohjasta. Käsittele suojusta varoen, jotta muste ei tahrisi sormiasi. Heitä suojus pois, kun se on irrotettu. Tärkeää Älä kosketa mustesäiliön sähköisiä liitinpintoja (B). Liittimiin koskeminen voi aiheuttaa tulostimen toimintahäiriön tai aiheuttaa sen, että tulostimella ei voi enää tulostaa. (A) (B) (C) (B) (A) (A) (B)19Mustesäiliön vaihtaminen SUOMI 6 Aseta mustesäiliön etuosa tulostuspäähän. Varmista, että mustesäiliö on tarran (A) mukaisessa asennossa. 7 Paina säiliötä alaspäin -merkistä, kunnes säiliö napsahtaa paikalleen. Varmista, että mustesäiliön lamppu (A) syttyy punaisena. 8 Sulje sisäkansi. 9 Sulje yläkansi. Huomautus Kun aloitat tulostamisen mustesäiliön vaihtamisen jälkeen, tulostin suorittaa tulostuspään puhdistuksen automaattisesti. Älä suorita muita toimintoja puhdistamisen aikana. [POWER] (VIRTA) -merkkivalo vilkkuu vihreänä puhdistuksen aikana. (A) (A)20 Mustesäiliön vaihtaminen SUOMI Vain Euroopan unioni (ja Euroopan talousalue). Tämä tunnus osoittaa, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEE-direktiivi, 2002/96/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi koneliikkeeseen uutta vastaavaa tuotetta ostettaessa tai viralliseen sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Lisäksi tuotteen asianmukainen hävittäminen säästää luonnonvaroja. Lisätietoja sähkö- ja elektroniikkalaiteromun keräyspisteistä saat kaupunkien ja kuntien tiedotuksesta, jätehuoltoviranomaisilta, sähkö- ja elektroniikkalaiteromun kierrätysjärjestelmän ylläpitäjältä ja jätehuoltoyhtiöltä. Lisätietoja sähkö- ja elektroniikkalaiteromun keräyksestä ja kierrätyksestä on osoitteessa www.canon-europe.com/environment
