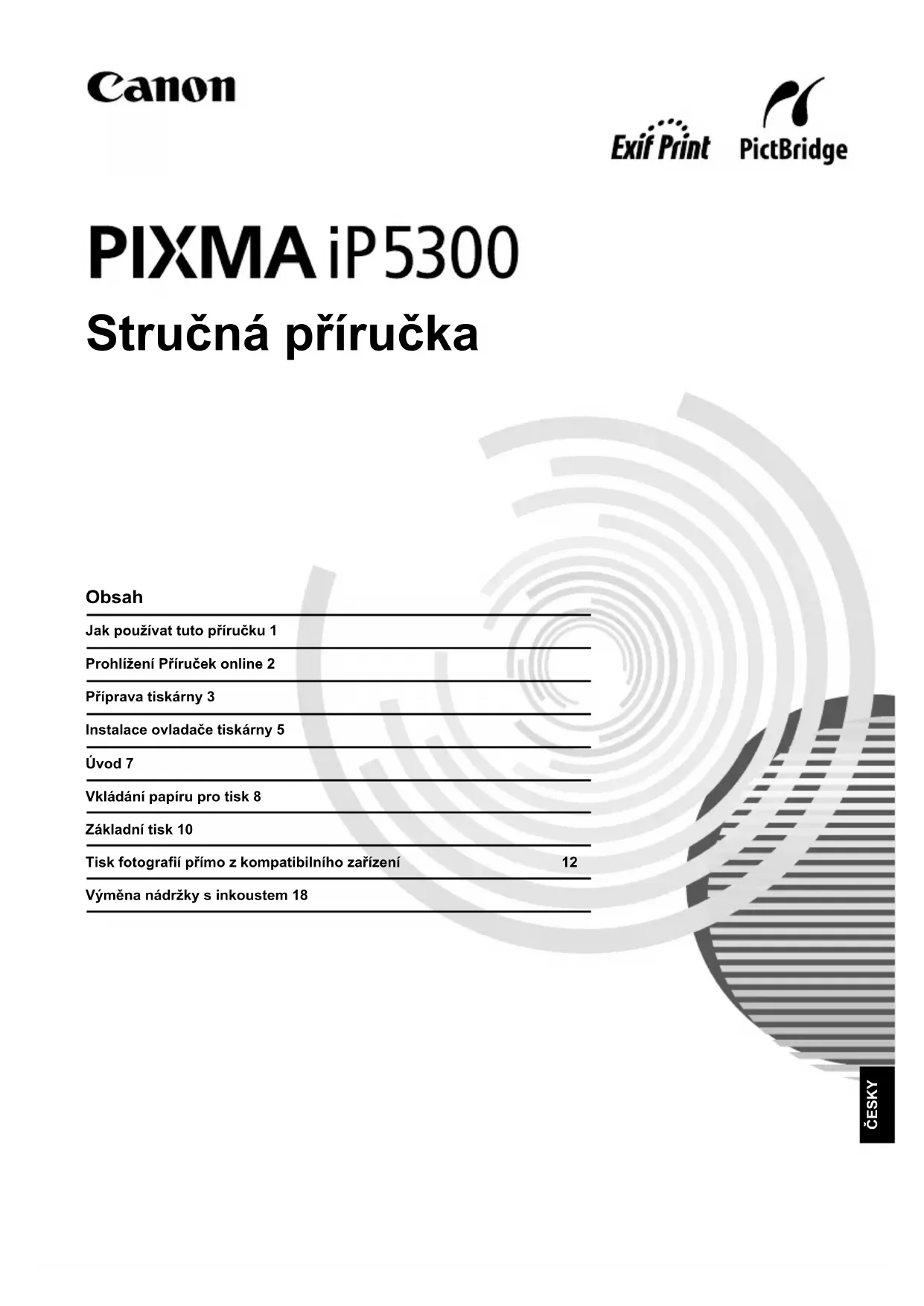

NÁVOD K OBSLUZE Pixma iP5300 CANON

Jak používat tuto příručku 1

Prohlížení Příruček online 2

Příprava tiskárny 3

Instalace ovladače tiskárny 5

Úvod 7

Vkládání papíru pro tisk 8

Základní tisk 10

Tisk fotografií přímo z kompatibilního zařízení 12

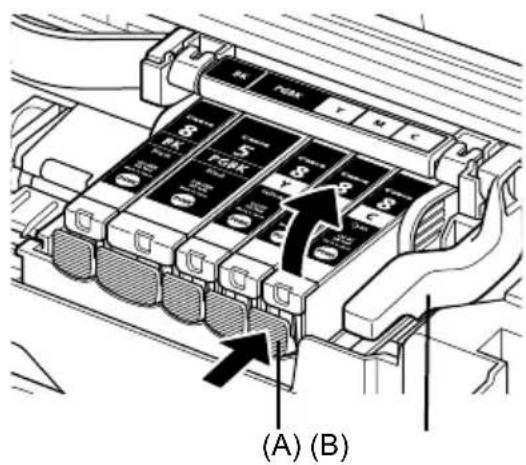

Výměna nádržky s inkoustem 18

Tato tiskárna podporuje standard Exif Print.

Exif Print je standardní formát pro zlepšení komunikace mezi digitálními fotoaparáty a tiskárnami. Po připojení k digitálnímu fotoaparátu, který podporuje formát Exif Print, budou k optimalizaci použita data fotoaparátu nastavená při zhotovení snímku, čímž je možné dosáhnout velmi vysoké kvality výtisku.

Kanadské předpisy o rušení rádiového příjmu/Réglementations canadiennes relatives aux interférences radio

Tento digitální zařízení nepřekračuje limity třídy B pro vysokofrekvenční záření digitálních zařízení podle ustanovení pro zařízení způsobující rušení s názvem „Digital Apparatus“, ICES-003 instituce Industry Canada.

Mezinárodní program ENERGY STAR®

Společnost Canon Inc. jako partner programu ENERGY STAR® potvrzuje, že tento výrobek vyhovuje směrnicím ENERGY STAR pro úsporu energie.

Mezinárodní program ENERGY STAR® pro kancelářská zařízení je celosvětový program prosazující úspory energie při používání počítačového a dalšího kancelářského zařízení. Program podporuje vývoj a šíření výrobků vybavených funkcemí, které účinně snižují spotřebu energie. Jedná se otevřený program, do kterého se mohou výrobci zapojit dobrovolně. Program je zaměřen na kancelářskou techniku, jako jsou počítače, monitory, tiskárny, faxová a kopírovací zařízení.

Účastníci používají sjednocené normy a označení.

Požadavky na napájení

Nepoužívejte jiné napájecí napětí, než které je určeno pro zemi, kde byla tiskárna zakoupena. Při použití nesprávného napájecího napětí hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Správná napájecí napětí a frekvence:

Střídavý 100 - 240 V, 50/60 Hz

Spotřební materiál, tj. (nádržky s inkoustem / kazety FINE (FINE Cartridges)) jsou k dispozici po dobu 5 let od ukončení výroby.

Bezpečnostní opatření

Varování

• Nikdy nezapojujte nebo neodpojujte napájecí kabel tiskárny, máte-li mokré ruce.
• Nikdy kabel nepoškozujte, neupravujte, nenapínejte, nadměrně neohýbejte nebo nepřekrucujte. Nepokládejte na napájecí kabel těžké předměty.
• Nepoužívejte jiný než standardní napájecí kabel, který byl zakoupen s tiskárnou. Při použití nesprávného napájecího napětí a frekvence hrozí nebezpečí požáru nebo úrazu elektrickým proudem.
• Zástrčku zasuňte vždy zcela do elektrické zásuvky.

Upozornění

• Z bezpečnostních důvodů uschovejte nádržky s inkoustem mimo dosah dětí.
• Neupust'te nádržky s inkoustem na zem ani je neprotřepávejte, inkoust by mohl vytéci a potřísnit vaše ruce a šaty.

Přečtěte si také téma Bezpečnostní opatření v příručce online Uživatelská příručka. Chcete-li zabránit poškození tiskárny nebo zranění, dodržujte všechna varování a upozornění uvedená v příručkách.

Jak používat tuto příručku

Instalační leták

Nejdříve si přečtěte tento leták.

V tomto letáku jsou uvedeny pokyny pro instalaci tiskárny a její přípravu k použití.

Stručná příručka (tento dokument)

Před používáním tiskárny si tuto příručku přečtěte.

Po provedení pokynů uvedených v dokumentu Instalační leták doporučujeme prostudování této příručky, abyste se seznámili se základními funkcemi, např. tiskem z počítače a zařízení kompatibilních se standardem PictBridge.

Příručky online

Uživatelská příručka

Před používáním tiskárny si tuto příručku přečtěte.

Pokud vám Stručná příručka neposkytne dostatek informací, naleznete podrobnější údaje v dokumentu Uživatelská příručka, který lze nainstalovat z diksu [Setup CD-ROM/CD Instalace]. V této příručce najdete podrobné pokyny pro:

• tisk z počítače,
• kompatibilní typy médií,
• běžnou údržbu,
• řešení problémů.

Pro pokročilé funkce jsou k dispozici další příručky.

Příručka ovladače tiskárny

V této příručce najdete kompletní pokyny pro nastavení ovladače tiskárny.

[Photo Application Guide/Příručka pro fotoaplikace]

V této příručce najdete pokyny pro používání různých aplikací obsažených na disku [Setup CD-ROM/CD Instalace].

Prohlížení Příruček online

Kromě této Stručné příručky jsou s tiskárnou dodávány také příručky online. Podrobné pokyny k instalaci příruček online najdete v dokumentu Instalační leták.

Příručky online lze zobrazit následujícím postupem:

Windows

Chcete-li zobrazit příručku online, poklepejte na ploše na ikonu [iP5300 On-screen Manual/Příručka online k tiskárně iP5300] nebo klepněte na položky [Start] > [All Programs/Všechny programy] (nebo [Programs/Programy]) > [Canon iP5300 Manual/Příručka k tiskárně Canon iP5300] > [iP5300 On-screen Manual/Příručka online k tiskárně iP5300].

Požadavky na systém

Prohlížeč: Prohlížeč nápovědy ve formátu HTML pro systém Windows

Poznámka

• Je třeba mít nainstalovánu aplikaci Microsoft Internet Explorer® 5.0 nebo novější.
• V závislosti na operačním systému nebo verzi aplikace Internet Explorer se příručky online nemusejí zobrazovat správně. Doporučujeme udržovat systém aktualizovaný prostřednictvím služby Windows Update.

Macintosh

Chcete-li zobrazit příručku online, poklepejte na zástupce [iP5300 On-screen Manual/Příručka online] na ploše.

Poznámka

Pouze pro uživatele v Asii: Pokud jste instovali dokument Uživatelská příručka ze složky [Manual/Příručka] na disku [Setup CD-ROM/CD Instalace], otevřete složku, do které jste Uživateľskou příručku zkopírovali, a poklepejte na soubor [top.htm].

Požadavky na systém

Prohlížeč: Prohlížeč nápovědy

Poznámka

• V závislosti na operačním systému se příručky online nemusejí zobrazovat správně. Doporučujeme udržovat systém aktualizovaný.
• Jako webový prohlížeč k zobrazení příruček online ve formátu HTML doporučujeme použít aplikaci Safari. Pokud nemáte aplikaci Safari v počítači nainstalovanou, stáhněte ji z webových stránek společnosti Apple Computer, Inc. a nainstalujte ji.

Příprava tiskárny

Nezapomeňte nejprve podle pokynů v dokumentu Instalační leták tiskárnu nainstalovat a připravit k použití.

Vybalte tiskárnu

Ujistěte se, že máte všechny součásti, které jsou vyobrazeny na ilustraci vytíštěné na víku krabice.

Důležité

• Po instalaci softwaru nepřipojujte kabel USB.
• Pro připojení této tiskárny k počítači je nutný kabel USB.

1 Zapněte tiskárnu.

Upozornění

Před zapnutím tiskárny zkontrolujte, zda jste odstranili lepicí pásky.

Poznámka

Umístění pásky se může lišit.

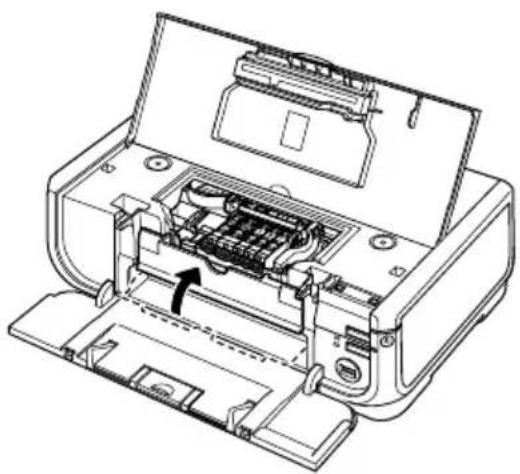

2 Nainstalujte tiskovou hlavu.

Upozornění

Kromě zajišťovací páčky tiskové hlavy se nedotýkejte žádné vnitřní části tiskárny.

Důležité

Je-li horní kryt otevřen déle než 10 minut, přesune se držák tiskové hlavy doprava. V takovém případě zavřete horní kryt a znovu jej otevřete.

Poznámka

• Uvnitř obalu, ve kterém byla tisková hlava dodána, nebo v ochranném krytu se mohou nacházet zbytky průhledného nebo světle modrého inkoustu, který však nemá žádný vliv na kvalitu tisku. Pří manipulaci s tiskovou hlavou dbejte, abyste se nepotřísnili inkoustem.
• Po sejmutí nenasazujte ochranný kryt zpět na tiskovou hlavu.

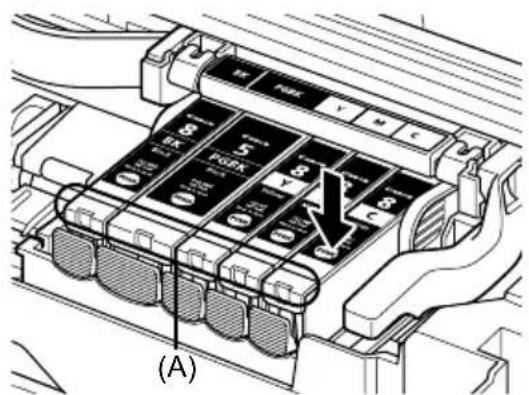

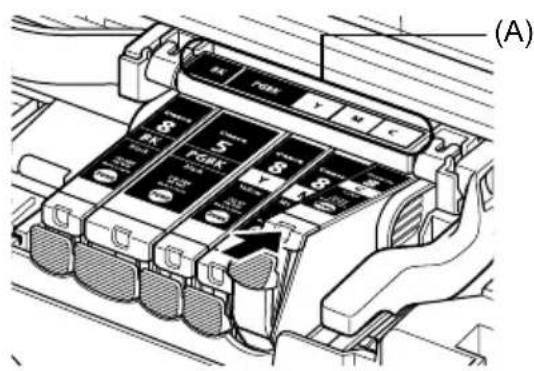

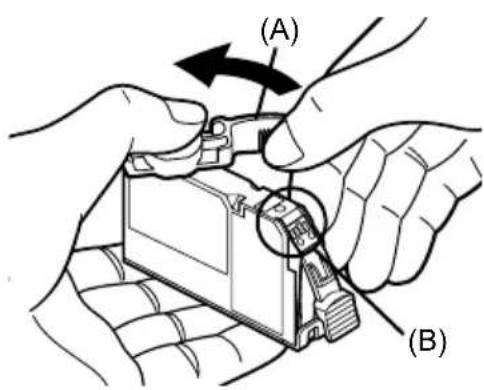

3 Nainstalujte nádržky s inkoustem.

Důležité

• Ujistěte se, že jsou všechny nádržky nainstalovány na správném místě podle označení na štítku. Tiskárnu nelze používat dříve, než budou nainstalovány všechny nádržky s inkoustem.
• Po nainstalování nádržek s inkoustem začne indikátor [POWÉR] (NAPÁJENÍ) blikat zeleně. Vyčkejte asi 2 minuty, dokud indikátor [POWER] (NAPÁJENÍ) nepřestane blikat a nezačne trvale svítit zeleně a tiskárna nepřestane vydávat zvuky vznikající provozním nastavením.

Poznámka

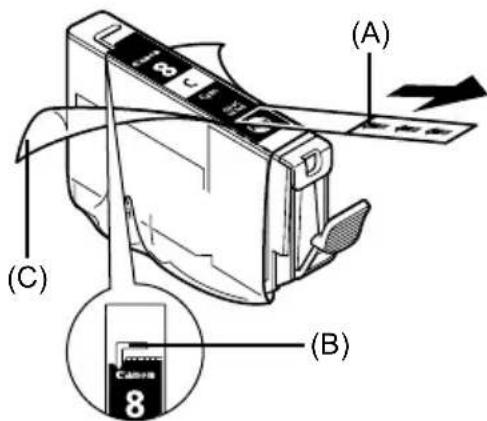

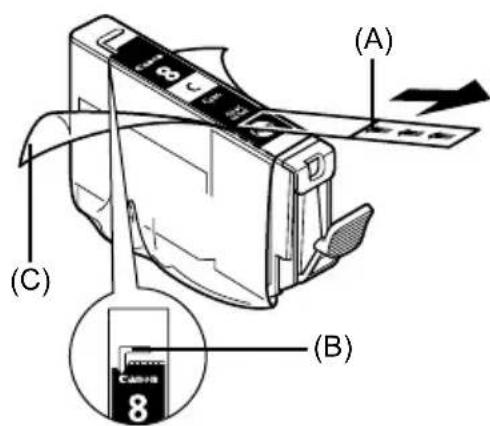

• Nezapomeňte odstranit z nádržky s inkoustem průhledný film přesně v pořadí, které je uvedeno v kroku 3 dokumentu Instalační leták.
• Dbejte, abyste nestiskli stěny nádržky s inkoustem, inkoust by mohl vytéci a potřísnit vám ruce a oděv.
• Jakmile odstraníte ochranný kryt, již ho nevracejte zpět.
• Indikátor [ALARM] na tiskárně bude stále oranžově blikat v případě, že některá nádržka s inkoustem není správně nainstalována. Otevřete horní kryt a ujistěte se, že jsou všechny nádržky nainstalovány na správném místě podle označení na štítku.

4 Vložte papír pro tisk.

V následujícím postupu budete muset provést vyrovnání tiskové hlavy, k čemuž je nutné vložit do automatického podavače listů dva listy dodaného papíru (MP-101) stranou určenou k tisku (bělejší strana) NAHORU.

Důležité

• Při vkládání papíru do automatického podavače listů zkontrolujte, zda svítí indikátor automatického podavače listů.
• Papír vkládejte vždy na výšku. Při vložení papíru na šířku může dojít ke vzpříčení papíru.

Instalace ovladače tiskárny

■ Společné informace pro operační systémy Windows® a Macintôsh

Poznámky k instalaci

• Pokud se objeví obrazovka [Select Language/Vybrat jazyk], zvolte požadovaný jazyk a klepněte na tlačitko [Next/Další].
• Jestliže se zobrazí obrazovka [Select Your Place of Residence/Vyberte vaše bydliště], vyberte odpovídající položku a klepněte na tlačitko [Next/Další].
• Existují dva způsoby instalace ovladače tiskárny a ostatního softwaru:

[Easy Install/Snadná instalace]: Budou automaticky nainstalovnány položky obsažené na disku [Setup CD-ROM/CD Instalace].

[Custom Install/Vlastní instalace]: Můžete vybrat konkrétní položky, které chcete nainstalovat.

- Jakmile se objeví obrazovka [User Registration/Registrace uživatele] a klepnete na tlačítko [Register/Zaregistrovat], zobrazí se pokyny k registraci výrobku, v případě, že je počítač připojen k Internetu.

Registraci lze také provést klepnutím na ikonu na ploše po dokončení instalace.

Poznámky k vyrovnání tiskové hlavy

• Vložte dva listy dodaného papíru (MP-101) stranou určenou k tisku (bělejší strana) NAHORU.
• Proces vyrovnání tiskové hlavy trvá asi 14 minut. Během tisku neotevírejte horní kryt.
• Pokud se vzorek nevytiskne správně, prostudujte část „Jedenáct bliknutí“ v kapitole „Indikátor [ALARM] bliká oranžově“ v příručce online Uživatelská příručka.

■ Informace pro operační systém Windows

Poznámka

- Pokud instalujete ovladač tiskárny v operačním systému Windows XP nebo Windows 2000, přihlaste se do systému jako člen skupiny [Administrators/Administrátori].

- Před instalací ovladače vypněte všechny antivirové programy a programy s automatickým spouštěním.

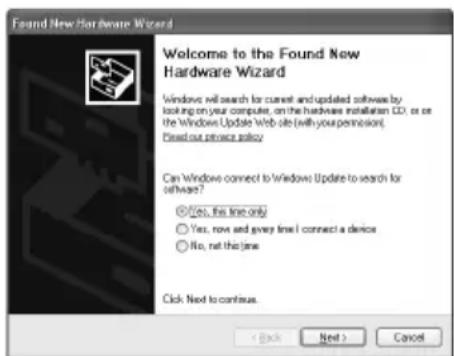

- Pokud se následující obrazovka objeví automaticky, odpojte kabel USB připojený k počítači. Poté klepnutím na tlačítko [Cancel/Storno] zavřete obrazovku, poté vypněte tiskárnu. Potom znovu zahajte instalaci. Podrobnosti o postupu instalace najdete v dokumentu Instalační leták.

- Chcete-li nainstalovat aplikaci PhotoRecord nebo Adobe® RGB (1998), klepněte na přepínač [Custom Install/Vlastní instalace] a postupujte podle pokynů na obrazovce.

- Aplikaci Adobe RGB (1998) nelze nainstalovat v operačním systému Windows Me a Windows 98.

- Pokud se během instalace zobrazí výzva k potvrzení restartování počítače, klepněte na tlačítko [OK]. Systém bude automaticky restartován.

- Pokud není připojení rozpoznáno, naleznete další pokyny v části „Nelze nainstalovat ovladač tiskárny“ v příručce online Uživatelská příručka.

■ Informace pro operační systém Macintosh

Poznámka

• V průběhu instalace neodpojujte ani nepřipojujte kabel USB, mohlo by se stát, že počítač či tiskárna nebudou správně fungovat.
• Před instalací ovladače vypněte všechny antivirové programy a automaticky spouštěné programy, nebo je odstraňte ze systémové složky.
• Pokud se při nastavování tiskové hlavy tiskárna nezobrazí v seznamu [Printer List/Seznam tiskáren], přidejte ji po klepnutí na tlačitko [Add/Přidat]. Podrobné informace naleznete v nápovědě k nástroji [Printer Setup Utility/Nastavení tiskárny] v nápovědě systému Mac®.
• Pouze pro uživatelé v Asii: Chcete-li nainstalovat příručku online Uživatelská příručka v jiném jazyce, než v jakém byla nainstalována, poklepejte na složku [Manual/Příručka] na disku [Setup CD-ROM/CD Instalace], dále na složku [Canon] a zkopírujte složku požadovaného jazyka na pevný disk.

Úvod

Děkujeme, že jste zakoupili inkoustovou tiskárnu Canon.

Následující symboly v této Stručné příručce označují důležité informace. Pokynům označeným těmito symboly věnujte vždy zvýšenou pozornost.

Varování

Při nedodržení pokynů hrozí nebezpečí smrti nebo vážného zranění způsobeného nesprávným používáním zařízení. Tyto pokyny je třeba dodržovat pro zajištění bezpečného provozu.

Upozornění

Při nedodržení těchto pokynů hrozí nebezpečí zranění osob nebo poškození majetku způsobeného nesprávným používáním zařízení. Tyto pokyny je třeba dodržovat pro zajištění bezpečného provozu.

Důležité

Tyto pokyny je třeba dodržovat pro zajištění bezpečného provozu.

Ochranné známky

• „Windows“ a „Internet Explorer“ jsou ochranné známky společnosti Microsoft Corporation registrované v USA a v dalších zemích.
• „Macintosh“ a „Mac“ jsou ochranné známky společnosti Apple Computer, Inc. registrované v USA a v dalších zemích.
• „Adobe“ a „Adobe RGB (1998)“ jsou registrované ochranné známky nebo ochranné známky společnosti Adobe Systems Incorporated v USA nebo v dalších zemích.

Všechna práva vyhrazena. Šíření nebo kopírování jakékoli části této publikace libovolným způsobem bez předchozího výslovného písemného svolení je zakázáno.

Vkládání papíru pro tisk

Některé typy a velikosti papíru nelze založit do zásobníku a je třeba použít automatický podavač listů. Chcete-li používat pouze zásobník, seznamte se nejprve se všemi omezeními použití.

Důležité

• Oříznete-li běžný papír na rozměry 4" x 6" / 101,6 x 152,4 mm, 5" x 7" / 127,0 x 177,8 mm nebo 2,13" x 3,39" / 54,0 x 86,0 mm (formát kreditní karty) pro zkušební tisk, může dojít ke vzpříčení papíru.
• Papír vkládejte vždy na výšku. Při vložení papíru na šířku může dojít ke vzpřičení papíru.

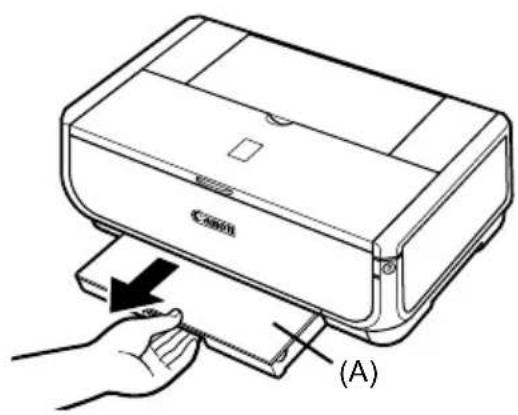

1 Vytáhněte zásobník z tiskárny a sejměte ze zásobníku kryt (A).

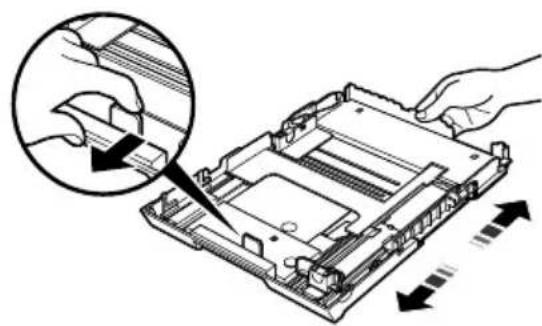

2 Upravte velikost zásobníku.

3 Vložte papír do zásobníku tiskovou stranou DOLŮ a zarovnejte svazek papíru s pravou stranou zásobníku.

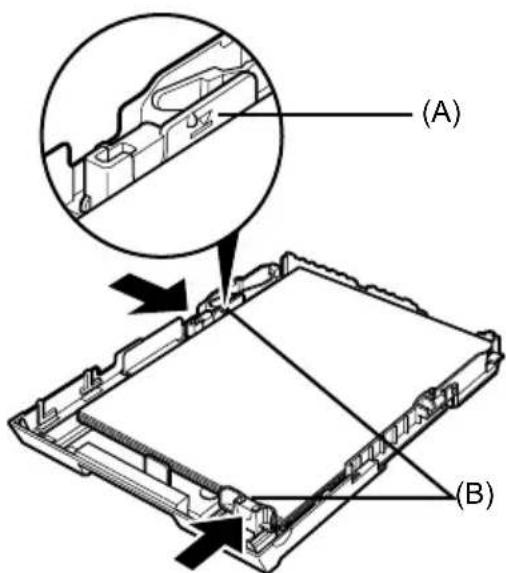

Nevkládejte papír výše než označuje značka omezení množství papíru (A).

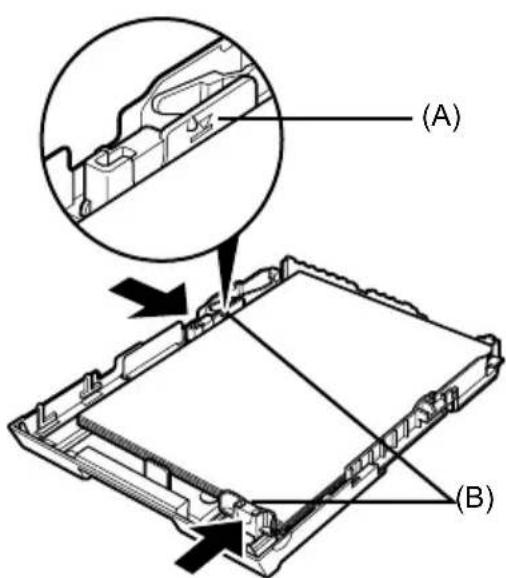

4 Posuňte vodítka papíru (B) tak, aby přiléhala k vloženému svazku papíru.

(A) (B)

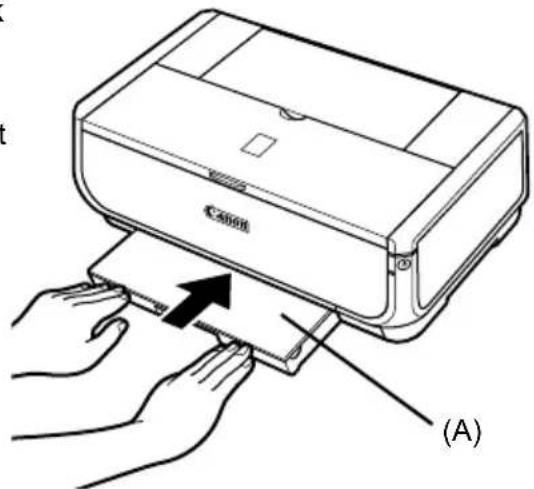

5 Nasad'te kryt (A) na zásobník a vložte zásobník do tiskárny.

Zásobník do tiskárny zcela zasuňte. Pokud byl zásobník vysunut, bude jeho přední okraj přesahovat přes přední část tiskárny.

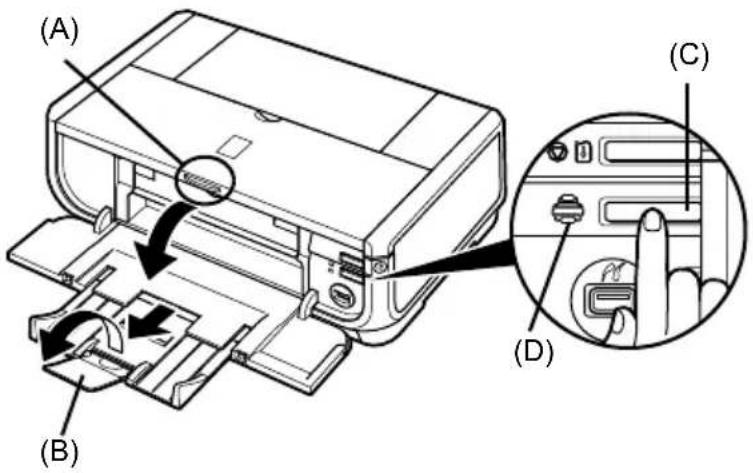

6 Stisknutím tlačítka [Open] (Otevřít) (A) otevřete výstupní přihrádku na papír a zcela vysuňte nástavec výstupní přihrádky na papír (B).

7 Stiskněte Přepínač podávání papíru (C), aby se rozsvítil indikátor Zásobník (D).

Tato část popisuje postup při základním, běžném tisku.

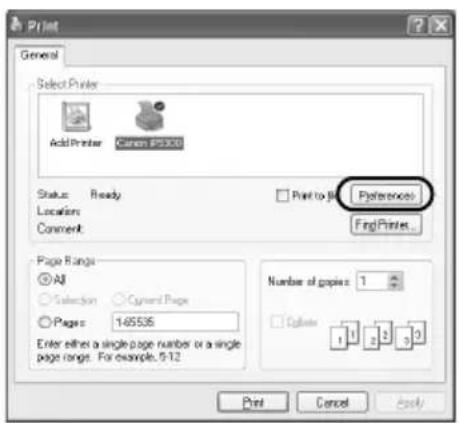

Tisk v operačním systému Windows

1 Zapněte tiskárnu a vložte do tiskárny papír.
2 Zkontrolujte, zda je vybrán správný zdroj papíru.
3 Vytvořte dokument nebo otevřete soubor, jehož obsah chcete vytisknout, v p říslušné aplikaci.
4 V nabídce [File/Soubor] dané aplikace klepněte na příkaz [Print/Tisk].
5 Zkontrolujte, zda je vybrána tiskárna [Canon iP5300], a klepněte na tlačítko [Preferences/Předvolby] (nebo [Properties/Vlastnosti]).

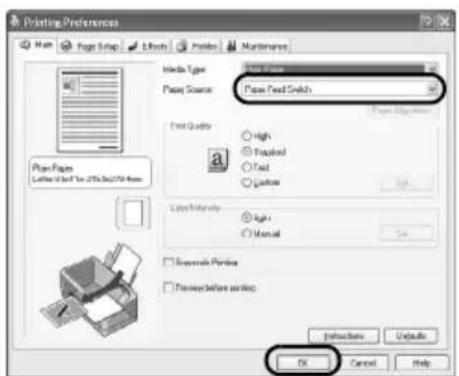

6 Zadejte požadované nastavení a klepněte na tlačítko [OK].

Ověřte, zda je v rozevíracím seznamu [Paper Source/Zdroj papíru] vybrána položka [Paper Feed Switch/Přepínač podávání papíru].

Poznámka

Chcete-li získat podrobnější informace o funkcích ovladače tiskárny, zobrazte klepnutím na tlačítko [Help/Nápověda] nebo [Instructions/Pokyny] nápovědu online nebo příručku online Příručka ovladače tiskárny. Tlačítko [Instructions/Pokyny] se zobrazí pouze v případě, že jsou příručky online nainstalovány.

7 Klepněte na tlačítko [Print/Tisk] (nebo [OK]).

1 Zapněte tiskárnu a vložte do tiskárny papír.
2 Zkontrolujte, zda je vybrán správný zdroj papíru.
3 Vytvořte dokument nebo otevřete soubor, jehož obsah chcete vytisknout, v p říslušné aplikaci.
4 V nabídce [File/Soubor] dané aplikace klepněte na příkaz [Page Setup/Vzhled stránky].

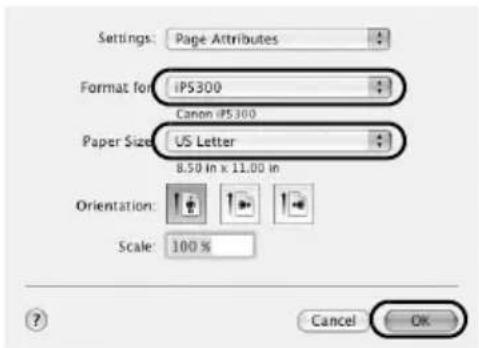

5 Zkontrolujte, zda je v rozevíracím seznamu [Format for/Formát pro] vybrána položka [iP5300].
6 V rozevíracím seznamu [Paper Size/Velikost papíru] vyberte požadovanou velikost papíru.
7 Klepněte na tlačítko [OK].
8 V nabídce [File/Soubor] dané aplikace klepněte na příkaz [Print/Tisk].
9 V rozevírací nabídce vyberte položku [Quality & Media/Kvalita a média].
10 Zadejte požadovaná nastavení. Ověřte, zda je v rozevíracím seznamu [Paper Source/Zdroj papíru] vybrána položka [Paper Feed Switch/Přepínač podávání papíru].

Poznámka

Chcete-li získat podrobnější informace o funkcích ovladače tiskárny, zobrazte klepnutím na tlačítko ? příručku online [Printer Driver Guide/Příručka ovladače tiskárny]. Pokud nejsou příručky online nainstalovány, [Printer Driver Guide/Příručka ovladače tiskárny] se po klepnutí na tlačítko ? nezobrazí.

11 Klepněte na tlačítko [Print/Tisk].

Tisk fotografií přímo z kompatibilního zařízení

Tisk ze zařízení kompatibilního se standardem PictBridge

Je možné připojit zařízení kompatibilní se standardem PictBridge (například digitální fotoaparát, videokameru nebo mobilní telefon) a vytisknout pořízené obrázky přímo, bez pomoci počítače.

Poznámka

- PictBridge je průmyslový standard umožňující celou řadu řešení pro digitální fotografie včetně přímého tisku fotografií z digitálního fotoaparátu, videokamery nebo mobilního telefonu* bez nutnosti použití počítače. Pokud je dané zařízení kompatibilní se standardem PictBridge, je možné jej k této tiskárně připojit a přímo vytisknout obrázky, bez ohledu na výrobce zařízení či model.

- Z fotoaparátu či mobilního telefonu můžete vybrat obrázky, které se vytisknou, a zadat různá nastavení tisku.

* Digitální fotoaparáty kompatibilní se standardem PictBridge, digitální videokamery a mobilní telefony vybavené fotoaparátem jsou v tomto textu souhrnně označovány jako „zařízení kompatibilní se standardem PictBridge“.

Zařízení označené tímto logem je kompatibilní se standardem PictBridge.

■ Připojení zařízení kompatibilního se standardem PictBridge

Chcete-li k tiskárně připojit zařízení kompatibilní se standardem PictBridge, použijte kabel USB doporučený výrobcem zařízení.

Upozornění

K portu tiskárny pro přímý tisk nepřipojujte jiná zařízení než zařízení kompatibilní se standardem PictBridge. Mohlo by dojít k úrazu elektrickým proudem, požáru nebo poškození zařízení.

Poznámka

Při tisku fotografií z digitálního zařízení připojeného k tiskárně doporučujeme použít napájecí adaptér dodávaný k zařízení. Pokud používáte baterie zařízení, měly by být plně nabité.

1 Nainstalujte tiskárnu.

Pokyny k instalaci tiskárny a přípravě k tisku naleznete v dokumentu Instalační leták.

Poznámka

Tiskovou hlavu nelze vyrovnat pomocí ovládacích prvků na zařízení kompatibilním se standardem PictBridge. Pokud dosud nebylo provedeno vyrovnání tiskové hlavy a v počítači není nainstalován ovladač tiskárny, provedte vyrovnání tiskové hlavy následujícím postupem.

Ujistěte se, že je tiskárna zapnutá a poté vložte do automatického podavace listů dva listy dodaného papíru nebo papíru [Matte Photo Paper MP-101/Matný fotografický papír MP-101] značky Canon velikosti A4/Letter stranou určenou k tisku (bělejší strana) NAHORU. Podržte stisknuté tlačítko [RESUME/CANCEL] (POKRAČOVAT/STORNO), dokud kontrolka [POWER] (NAPÁJENÍ) čtyříkrát zeleně neblikne, a potom tlačítko ihned uvolněte. Vytiskne se vzorek pro kontrolu nastavení tiskové hlavy a automaticky se nastaví správná poloha tiskové hlavy.

2 Zapněte tiskárnu a vložte do tiskárny papír.

3 Připojte zařízení kompatibilní se standardem PictBridge k tiskárně.

Poznámka

V závislosti na modelu nebo značce zařízení může být před připojením zařízení nutné vybrat tiskový režim kompatibilní se standardem PictBridge. Po připojení zařízení k tiskárně se může stát, že bude nutné zapnout zařízení nebo vybrat režim přehrávání ručně.

Před připojením zařízení kompatibilního se standardem PictBridge k tiskárně provedte na zařízení potřebné ukony podle pokynů v návodu k obsluze zařízení.

(1) Zkontrolujte, zda je zařízení kompatibilní se standardem PictBridge vypnuto.

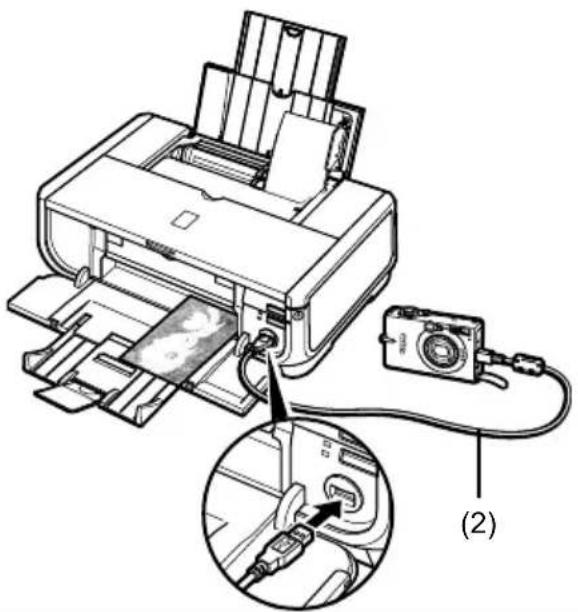

(2) Připojte zařízení kompatibilní se standardem PictBridge k tiskárně pomocí kabelu USB doporučeného výrobcem zařízení. Zařízení se automaticky zapne.
Pokud se zařízení nezapne automaticky, zapněte jej ručně.

(3) Nastavte zařízení kompatibilní se standardem PictBridge pro přímý tisk.

se zobrazí na displeji LCD zařízení v případě, že je tiskárna správně připojena.

Pokud se symbol nezobrazí, vyhledejte informace v části „Z digitálního fotoaparátu nelze správně tisknout“ v příručce online Uživatelská příručka.

■ Tisk fotografií přímo ze zařízení kompatibilního se standardem PictBridge

Při práci se zařízením se řídte pokyny v návodu k obsluze zařízení kompatibilního se standardem PictBridge. V této části jsou popsána nastavení velikosti papíru, typu papíru, rozvržení, režimů optimalizace obrazu a režimu tisku data, která lze nastavit na zařízení kompatibilním se standardem PictBridge připojeném k tiskárně.

- Kontrola a nastavení tisku pomocí standardu PictBridge ve fotoaparátu

Chcete-li změnit velikost papíru nebo typ papíru, vyberte v zařízení režim nastavení tisku PictBridge a pak potvrd'te nebo změňte nastavení.

Informace týkající se níže vysvětlených nastavení

Některá níže uvedená nastavení nemusí být u některých zařízení k dispozici. V takových případech bude pro danou položku nastavení použito nastavení [Default/Výchozí] vysvětlené níže.

* V následujícím popisu vychází názvy položek nastavení ze zařízení značky Canon kompatibilních se standardem PictBridge. Názvy položek nastavení se mohou u zařízení různých výrobců a modelových řad lišit.

- Formát obrazových dat pro tisk

Tato tiskárna umožňuje tisknout obrázky pořízené pomocí digitálního fotoaparátu kompatibilního se systémem DCF® (Design rule for Camera File system)* a soubory PNG. * podle standardu Exif2.21

- Nastavení [Paper size/Velikost papíru] a [Paper type/Typ papíru]

Pokud jsou tyto položky na zařízení kompatibilním se standardem PictBridge nastaveny na hodnotu [Default/Výchozí] (v souladu s nastavením tiskárny), bude pro položku [Paper size/Velikost papíru] použita možnost [4" x 6"/10 x 15 cm] a pro položku [Paper type/Typ papíru] možnost [Photo/Foto] ([Photo Paper Plus Glossy/Lesklý fotografický papír Plus]). V závislosti na nastavení položek [Paper size/Velikost papíru] a [Paper type/Typ papíru] můžete do tiskárny vložit následující velikosti a typy papíru pro tisk.

Nastavení [Paper size/ Velikost papíru]	Nastavení [Paper type/ Typ papíru]	Vhodný papír*1
[10 x 15 cm/4" x 6"] (výchozí)	[Photo/Foto] (výchozí) [Photo Paper Plus Glossy/Lesklý fotografický papír Plus]
	[Fast Photo/Rychl. foto] [Photo Paper Pro/Fotografický papír Pro]
	[Photo/Foto] [Photo Paper Plus Semi-Gloss/Pololesklý fotografický papír Plus]
	[Photo/Foto] [Glossy Photo Paper/Lesklý fotografický papír]
[13 x 18 cm/5" x 7"]*3	[Photo/Foto] [Photo Paper Plus Glossy/Lesklý fotografický papír Plus]
[A4]*4, *5	[Photo/Foto] [Photo Paper Plus Glossy/Lesklý fotografický papír Plus]
	[Fast Photo/Rychl. foto] [Photo Paper Pro/Fotografický papír Pro]
	[Photo/Foto] [Photo Paper Plus Semi-Gloss/Pololesklý fotografický papír Plus]
	[Photo/Foto] [Glossy Photo Paper/Lesklý fotografický napír]
	[Photo/Foto] [Glossy Photo Paper "Everyday Use"/Lesklý fotografický papír pro běžné použití]
[8.5" x 11" / 8,5" x 11" / 21,6 x 27,9 cm (Letter)]*4,*5	[Photo/Foto] [Photo Paper Plus Glossy/Lesklý fotografický papír Plus]
	[Fast Photo/Rychl. foto] [Photo Paper Pro/Fotografický papír Pro]
	[Photo/Foto] [Photo Paper Plus Semi-Gloss/Pololesklý fotografický papír Plus]
	[Photo/Foto] [Glossy Photo Paper/Lesklý fotografický papír]
	[Photo/Foto] [Photo Paper Glossy/Lesklý fotografický papír]
[5.4 x 8.6 cm/Credit card / 5,4 x 8,6 cm/Kreditní karta]	[Photo/Foto]	[Glossy Photo Paper/Lesklý fotografický papír]*6
[20 x 25 cm/8" x 10"]*7	[Fast Photo/Rychl. foto] [Photo Paper Pro/Fotografický papír Pro]
[10.1 x 18 cm/4" x 7.1" / 10,1 x 18 cm/4" x 7,1"]	[Fast Photo/Rychl. foto] [Photo Paper Pro/Fotografický papír Pro]

*1 V některých zemích nebudou možná k dispozici některé originální papíry Canon.

2 Slouží výhradně pro tisk na fotografické štítky. Při tisku na štítky vyberte v nabídce [Paper size/Velikost papíru] možnost [10 x 15 cm/4" x 6"].

3 Je k dispozici pouze u některých zařízení značky Canon kompatibilních se standardem PictBridge.

*4 [Plain Paper/Běžný papír] lze vybrat jako [Paper type/Typ papíru] pouze v případě, že je položka [Paper size/Velikost papíru] nastavena na možnost [A4] nebo [8.5 x 11" / 8,5" x 11" / 21,6 x 27,9 cm (Letter)]. Pokud nastavíte položku [Paper type/Typ papíru] na možnost [Plain Paper/Běžný papír], bude deaktivován tisk bez ohraničení, a to i v případě, že je položka [Layout/Rozvržení] nastavena na možnost [Borderless/Bez ohraničení].

5 V rozvržení [4-up/4 plus] lze tisknout v případě, že je položka [Paper size/Velikost papíru] nastavena na možnost [A4] nebo [8.5 x 11" / 8,5" x 11" / 21,6 x 27,9 cm (Letter)].

6 Podávání tohoto papíru ze zásobníku může vést k poškození tiskárny. Papír vkládejte do automatického podavače listů.

*7 Při tisku na papír [Photo Paper Plus Semi-gloss/Pololesklý fotografický papír Plus] 8" x 10" / 203,2 x 254,0 mm (SG-201), zvolte možnost [20 x 25 cm/8" x 10"] pro [Paper size/Velikost papíru] a [Default/Výchozí] pro [Paper type/Typ papíru].

- Nastavení [Layout/Rozvržení] a [Trimming/Oříznutí]

Pokud jsou tyto položky na zařízení kompatibilním se standardem PictBridge nastaveny na hodnotu [Default/Výchozí] (v souladu s nastavením tiskárny), bude pro položku [Layout/Rozvržení] použita možnost [Borderless/Bez ohraničení] a pro položku [Trimming/Oříznutí] možnost [Off (No trimming)/Vypnuto (bez oříznutí)].

Při tisku na médium [Photo Stickers PS-101/Fotografické štítky PS-101] vyberte pro položku [Layout/Rozvržení] možnost [N-up/N plus] a potom vyberte hodnotu [16-up/16 plus].

U některých zařízení kompatibilních se standardem PictBridge se mohou u položky [Layout/Rozvržení] zobrazovat možnosti [2-up/2 plus], [4-up/4 plus], [9-up/9 plus] a [16-up/16 plus]. V tomto případě vždy vyberte možnost [16-up/16 plus].

* Pokud není u zařízení kompatibilního se standardem PictBridge k dispozici žádná možnost, která odpovídá možnosti [16-up/16 plus], není tisk na štítky možný.
* Při tisku na médium [Photo Stickers PS-101/Fotografické štítky PS-101] nenastavujte pro položku [Layout/Rozvržení] možnost [Borderless/Bez ohraničení].

- Nastavení [Image optimize/Optimalizace obrazu]

Pokud je položka [Image optimize/Optimalizace obrazu] na zařízení kompatibilním se standardem PictBridge nastavena na hodnotu [Default/Výchozí] (v souladu s nastavením tiskárny), bude použita optimalizace [Exif Print].

Pokud používáte zařízení značky Canon kompatibilní se standardem PictBridge, mohou být (v závislosti na modelu) k dispozici další možnosti, například [Red eye/Červené oči], [VIVID/Živé barvy], [NR/Redukce šumu] nebo [Face/Tvár].

* Funkce [Red eye/Červené oči] odstraňuje efekt červených očí.
[VIVID/Živé barvy]: Slouží ke zvýraznění zelených a modrých částí fotografií.
[NR/Redukce šumu]: Snižuje šum v modrých částech (například obloha) a tmavých oblastech.
[Face/Tvář] koriguje kontrast u obrázků s protisvětlem.

- Nastavení [Date/File No. Print/Tisk data a čísla souboru]

Pokud je položka [Date/File No. print/Tisk data a čísla souboru] nastavena na možnost [Default/Výchozí] (v souladu s nastavením tiskárny), bude použita optimalizace [Off/Vypnuto].

Pokud již bylo datum do obrázků zahrnuto při snímání, nastavte tuto položku nastavení standardu PictBridge na možnost [Off/Vypnuto]. Vyberete-li možnost [Date/Datum], [File No./Číslo souboru] nebo [Both/Obojí], vytiskne se datum nebo číslo souboru přes datum vložené fotoaparátem.

- Další nastavení

Pro zařízení značky Canon, kompatibilní se standardem PictBridge, jsou v závislosti na modelu k dispozici následující možnosti. Podrobnosti najdete v návodu k použití zařízení značky Canon, kompatibilního se standardem PictBridge.

[Shooting Info/Informace o snímku] (Exif Data)

Na fotografie můžete vytisknout informace o snímku (Exif Data) ve formátu seznamu nebo na okraje určených fotografií. V nabídce [Layout/Rozvržení] zvolte položku s ikonou „i“.

[35mm Film Style Layout (Contact Printing Layout)/Rozvržení ve stylu 35mm filmu (rozvržení kontaktního tisku)]

Vybrané fotografie nebo fotografie označené v rejstříku můžete vytisknout v rozvržení ve stylu 35mm filmu (rozvržení kontaktního tisku). V nabídce [Layout/Rozvržení] zvolte položku s ikonou filmu.

Poznámka

• Nikdy neodpojujte kabel USB během tisku, pokud k tomu zařízení kompatibilní se standardem PictBridge nedá výslovný pokyn.
  Při odpojování kabelu USB mezi zařízením kompatibilním se standardem PictBridge a tiskárnou postupujte podle pokynů uvedených v příručce k zařízení.
• U zařízení kompatibilního se standardem PictBridge nelze spustit následující funkce.
  – nastavení [Print quality/Kvalita tisku],
  – údržba tiskárny.

- Kontrola a nastavení tisku pomocí standardu PictBridge v tiskárně

Výchozí nastavení položek, jako je typ a velikost papíru, které jsou v tiskárně přednastaveny pro použití při tisku pomocí standardu PictBridge, můžete ověřit a případně změnit. Chcete-li nastavení změnit, je třeba nainstalovat nástroj [Canon Setup Utility/Instalační program Canon] z disku [Setup CD-ROM/CD Instalace] a připojit tiskárnu k počítači. Podrobné informace naleznete v příručce online Uživatelská příručka.

Výměna nádržky s inkoustem

Pokud v nádržkách s inkoustem dojde inkoust, vyměňte je podle následujících kroků.

1 Otevřete výstupní přihrádku na papír a vnitřní kryt.
2 Zkontrolujte, zda je tiskárna zapnutá, a otevřete horní kryt.
3 Stiskněte pojistku nádržky s inkoustem, jejíž kontrolka rychle bliká (A), a nádržku vyjměte. Nedotýkejte se zajišťovací páčky tiskové hlavy (B).

A) (B)

4 Vyjměte novou nádržku s inkoustem z obalu a zatáhněte za oranžovou pásku ve směru šipky (A) tak, aby ochranný film nezakrýval otvor přívodu vzduchu (B). Pak průhledný film zcela odstraňte (C).
5 Sejměte oranžový ochranný kryt (A) z dolní části nádržky s inkoustem.

Při snímání uchopte ochranný kryt opatrně, abyste si inkoustem nepotřísnili prsty.

Po sejmutí můžete ochranný kryt vyhodit.

Důležité

Nedotýkejte se elektrických kontaktů (B) na nádržce s inkoustem. V opačném případě by mohlo dojít k poruše tiskárny nebo selhání při tisku.

6 Vložte přední část nádržky s inkoustem do tiskové hlavy.

Zkontrolujte, zda je nádržka nainstalována na správném místě podle označení na štítku (A).

(A)

7 Zatlačte na značku PUSH na nádržce s inkoustem, dokud nádržka nezapadne na své místo.

Zkontrolujte, zda se kontrolka nádržky s inkoustem (A) rozsvítí červeně.

8 Zavřete vnitřní kryt.

9 Zavřete horní kryt.

Poznámka

Při zahájení tisku po výměně nádržky s inkoustem bude automaticky provedeno čištění tiskové hlavy. Dokud nebude čištění tiskové hlavy dokončeno, neprovádějte žádné jiné akce. Indikátor [POWER] (NAPÁJENÍ) během čištění bliká.

Tento symbol znamená, že podle směrnice o OEEZ (2002/96/ES) a podle vnitrostátních právních předpisů nemá být tento výrobek likvidován s odpadem z domácností. Tento výrobek má být vrácen do sběrného místa, např. v rámci autorizovaného systému odběru jednoho výrobku za jeden nově prodaný podobný výrobek nebo v autorizovaném sběrném místě pro recyklaci odpadních elektrických a elektronických zařízení (OEEZ). Nevhodné nakládání s tímto druhem odpadu by mohlo mít negativní dopad na životní prostředí a lidské zdraví, protože elektrická a elektronická zařízení zpravidla obsahují potenciálně nebezpečné látky. Vaše spolupráce na správné likvidaci tohoto výrobku současně napomůže efektivnímu využívání přirodních zdrojů. Další informace o místech sběru vašeho odpadního zařízení k recyklaci vám sdělí místní úřad vaší obce, správní orgán vykonávající dozor nad likvidací odpadu, sběrny OEEZ nebo služba pro odvoz komunálního odpadu.

Další informace týkající se vracení a recyklace OEEZ naleznete na adrese www.canon-europe.com/environment.

(EHP: Norsko, Island a Lichtenštejnsko)

Pouze pro zákazníky v Evropě, na Středním východě, v Africe a v Rusku

Kontaktní informace služby podpory zákazníků společnosti Canon naleznete na zadní straně brožury evropského záručního systému European Warranty Systems (EWS) nebo na webových stránkách www.canon-europe.com.

АЯ46

Canon Europa N.V., Bovenkerkerweg 59-61, 1185 XB Amstelveen, The Netherlands

PIXMA iP5300

Kiirstardi juhend

Sisukord

Kintamoji srové 100-240 V, 50/60 Hz

Apie suvartojamus elementus

Výmena zásobníka atramentu 18

Exif Print

Kanadské smernice o rušení rádiových vín/Réglementations canadiennes relatives aux interférences radio

Striedavý prúd 100-240V, 50/60Hz

Spotrebný materiál (zásobníky s atramentom / kazety FINE (FINE Cartridges)) bude k dispozícii po dobu 5 rokov po zastavení výroby.

O pokročilých funkciách sa dočítate v d'alších príručkách.

[Printer Driver Guide/Príručka ovládača tlačiarne]

3 Nainštalujte zásobníky s atramentom.

Dôležité

4 Posunutím zarovnajte vodiace lišty papiera (B) s vloženým stohom papiera.

(A) (B)

5 Založte kryt (A) spät' na kazetu a kazetu zasuňte do tlačiarne.

6 Stlačením tlačidla [Open] (Otvorit') (A) otvorte výstupný zásobník papiera (A) a úplne vytiahnite rameno výstupného zásobníka papiera (B).

2 Tento papier sa používa výhradne na tlač fotonálepiek. Ked' tlačíte na papier na nálepky, nastavte položku [Paper Size/Vel'kost' papiera] na [10 x 15 cm/4" x 6" / 10 x 15 cm/4 palce x 6 palcov].

* [Red Eye/Potlačenie červených očí] potlačuje efekt červených očí. [VIVID] vytlačí zelené a modré časti fotografií sýtejšie.

[Face/Tvár] upraví kontrast presvetlených obrázkov.

Výmena zásobníka atramentu

4 Odbal'te nový zásobník atramentu, potom stiahnite oranžový pásik v smere šípky (A), aby ste odstránili ochrannú fóliu z dutiny (B). Potom úplne odstráňte fóliu (C).

Po odstránení viečko vyhod'te.

(A) (B)

Dôležité

Skontrolujte, či poloha zásobníka zodpovedá štítku (A).

(A)

Presvedčite sa, či sa rozsvieti červený indikátor atramentu (A).

S touto tiskárnou je možné používat následující nádržky s inkoustem.
