KÄYTTÖOHJE BKCM03 SHARP

• Katkised pedaalilaagrid

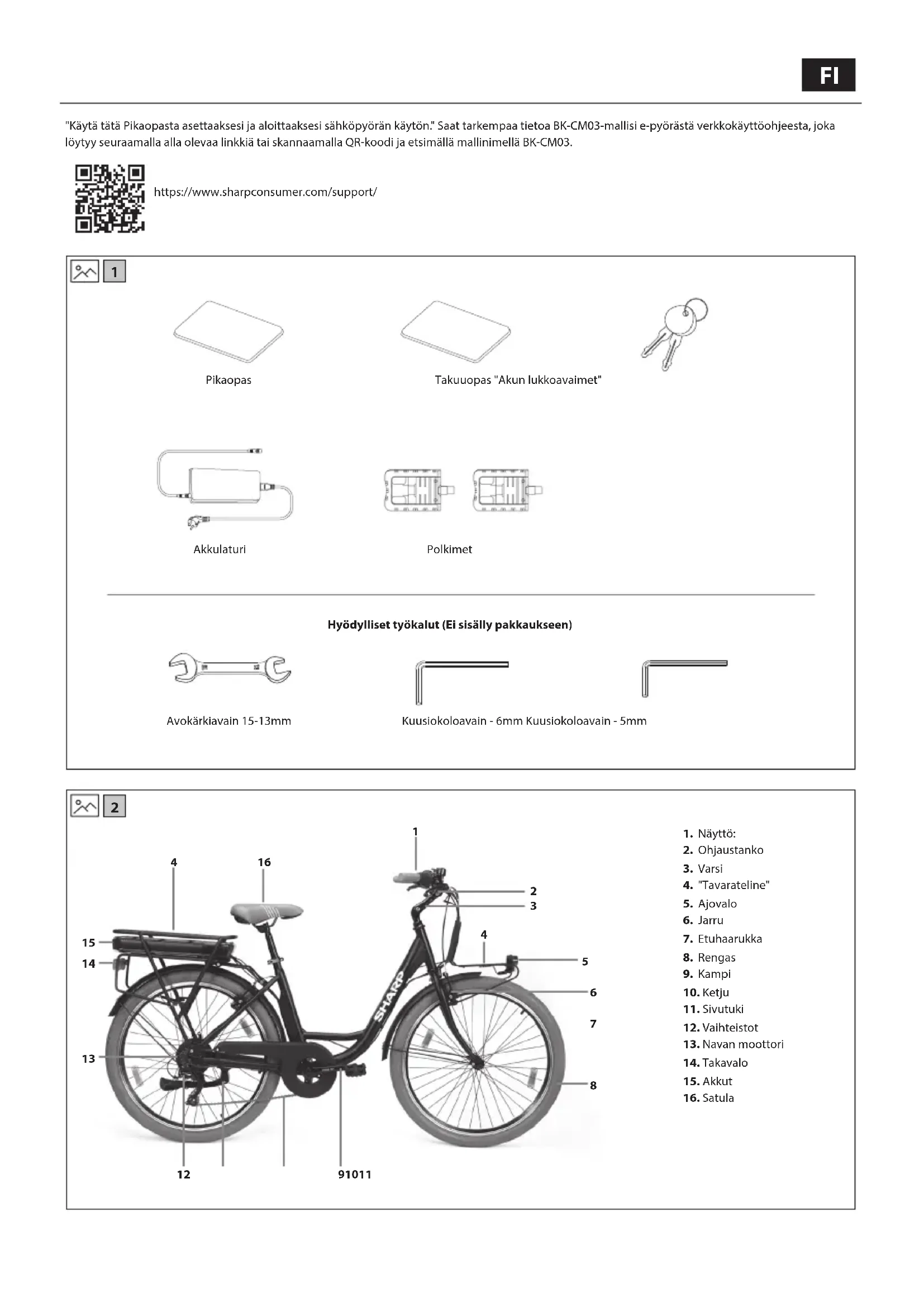

"Käytä tätä Pikaopasta asettaaksesi ja aloittaaksesi sähköpyörän käytön." Saat tarkempaa tietoa BK-CM03-mallisi e-pyörästä verkkokäyttöohjeesta, joka löytyy seuraamalla alla olevaa linkkiä tai skannaamalla QR-koodi ja etsimällä mallinimellä BK-CM03. https://www.sharpconsumer.com/support/

Polkimet Hyödylliset työkalut (Ei sisälly pakkaukseen) Akkulaturi Pikaopas Avokärkiavain 15-13mm Takuuopas "Akun lukkoavaimet" Kuusiokoloavain - 6mm Kuusiokoloavain - 5mm

Tärkeitä turvallisuusohjeita HUOMIO

SÄHKÖISKUN VAARA!ÄLÄ AVAA

Lue turvallisuusohjeet ennen laitteen käyttöä ja noudata niitä: Nuolipäinen salamasymboli tasasivuisen kolmion sisällä on tarkoitettu varoittamaan käyttäjää tuotteen kotelossa esiintyvästä eristämättömästä "vaarallisesta jännitteestä", joka saattaa olla riittävän suuri muodostaakseen sähköiskun vaaran ihmisille.Nuolipäinen salamasymboli tasasivuisen kolmion sisällä on tarkoitettu ilmoittamaan käyttäjälle tärkeistä käyttö- ja huolto-ohjeista laitteiston mukana toimitetuissa materiaaleissa.Tämä merkki tarkoittaa, että tuote on hävitettävä ympäristöystävällisesti, eikä tavallisena kotitalousjätteenä.AC-jänniteLuokan II laite Pidä laite etäällä avotulesta välttääksesi tulipaloa. TÄRKEÄÄ: Lue seuraavat ohjeet huolellisesti ja säilytä tulevaa käyttöä varten. VAROITUS: Käytä suojakypärää!Vähennä loukkaantumisriskiä käyttämällä sopivaa kypärää ajaessasi!Onnettomuuden ja vamman riski• Väärä sähköpyörän käyttö riittämättömän tietotaidon vuoksi voi aiheuttaa onnettomuuden. Tutustu sähköpyörän ominaisuuksiin ennen ajamista.• Tutustu jarrukahvaan etukäteen, jos et ole riittävän tietoinen etu- ja takajarrujen sijainnista. Säädä myös tarvittaessa ennen ajoa.• Varmista, että jarrut on säädetty oikein ja ne toimivat hyvin.VAROITUS: Laitteiston osat eivät välttämättä ole täysin kiristettyjä, mukaan lukien mutta ei rajoittuen pultit, mutterit, etunapa-akseli, takapyörä, ohjausmekanismit (ohjaustanko, varsi), jarrujärjestelmä, ajoneuvon käyttöjärjestelmä, polkimet jne.Vähentääksesi loukkaantumisriskiä, varmista, että kaikki pyörän osat on lukittu tiukasti ja oikein paikoilleen ja ettei laitteistosta ole kadonnut osia, se ei ole rikki eikä siinä ole muita vaurioita.VAROITUS: Tämä pyörä on suunniteltu aikuisille. Lapset voivat ajaa vain aikuisten valvonnassa.Vähentääksesi onnettomuus- ja loukkaantumisriskiä, varmista, että pyörä ja sen rakenteet eivät ole alle 3-vuotiaiden lasten ulottuvilla.VAROITUS: Komponenttien rikkoutuminen voi tapahtua, jos polkupyörää käytetään väärin.Onnettomuuden ja vamman riski!• Älä aja pyörälläsi ramppien tai kumpujen yli.• Älä aja tällä polkupyörällä maastopyöräilyssä.• Älä aja polkupyörällä portaita, kiviä tai muita yli 15 cm korkeita askelmia pitkin.Epäasianmukaiset lisäykset tai muutokset polkupyörään ja virheelliset tarvikkeet voivat aiheuttaa polkupyörän toimintahäiriön.Vähentääksesi onnettomuus- ja loukkaantumisriskiä, älä lisää mitään ylimääräisiä tarvikkeita, joita ei ole ostettu myyjältä tai joita ei ole saatu myyjän luvalla, mukaan lukien mutta ei rajoittuen lasten turvaistuimet, perävaunut jne.VAROITUS: Älä aja polkupyörällä riskialttiilla tavalla.Vähentääksesi onnettomuus- ja loukkaantumisriskiä, aja polkupyörällä vain oikealla tavalla. Varmista, että pystyt hallitsemaan pyörää, äläkä yritä vaarallisia temppuja, mukaan lukien mutta ei rajoittuen käsittä ajamiseen, hyppyihin ja takapyörällä ajamiseen.VAARA: Pyörän huollon laiminlyönti aiheuttaa onnettomuus- ja loukkaantumisriskinTarkista pyörä ennen jokaista ajelua, mukaan lukien mutta ei rajoittuen jarrutoimintoon, renkaiden kulumiseen ja paineeseen, pulttien ja muttereiden kuntoon, ohjaukseen ja pinnojen jännitykseen.Jos kuulet epänormaalia ääntä ajaessasi, pysähdy välittömästi ja tarkista koko pyörä.VAROITUS: Varmista täydellinen noudattaminen paikallisen lain mukaan.Sakkojen ja takavarikoinnin riski!Ennen pyöräilyn aloittamista, varmista, että pyörä täyttää paikallisen lainsäädännön vaatimukset.Heijastimet eivät korvaa vaadittavia valoja. Ajaminen aamunkoitteessa, hämärässä, yöllä tai muina huonon näkyvyyden aikoina ilman riittävää polkupyörän valojärjestelmää ja ilman heijastimia on vaarallista ja saattaa johtaa vakaviin vammoihin tai kuolemaan. Jos polkupyöräsi ei sovi sinulle kunnolla, saatat menettää hallinnan ja kaatua.Liian tiukalle kiristetyt pultit voivat venyä ja muuttaa muotoaan.Älä altista akkuasi korkeille lämpötiloille.Ajaminen virheellisesti säädettyjen jarrujen tai kuluneiden jarrupalojen kanssa on vaarallista ja voi johtaa vakaviin vammoihin tai kuolemaan.Älä täytä rengasta yli maksimipaineen, joka on merkitty renkaan sivu- tai vannekehälle. Jos vannemuodossaan maksimi paine on alempi kuin renkaassa näkyvä maksimipaine, käytä aina alempaa arvoa. Suositeltujen maksimi paineiden ylittäminen voi irroittaa renkaan vanteelta tai vaurioittaa vannetta, mikä voi aiheuttaa vahinkoa pyörälle ja vammautumista kuljettajalle ja sivullisille. Paras ja turvallisin tapa täyttää polkupyörän rengas oikeaan paineeseen on käyttää polkupyöräpumppua, jossa on sisäänrakennettu painemittari. Jarrujen liian voimakas tai äkillinen käyttö voi lukita pyörän ja johtaa pyörän hallinnan menettämiseen ja kaatumiseen. Äkillinen tai liian voimakas etujarrun käyttö saattaa heittää ajajan ohjaustangon yli, mikä voi johtaa vakaviin vammoihin tai kuolemaan. Keskeytä latausprosessi välittömästi, jos huomaat outoa hajua tai savua.• SHARP ei ole vastuussa vahingoista/kuolemasta, jotka johtuvat laitteen väärinkäytöstä.• Sharp ei ole vastuussa, jos et noudata paikallisia määräyksiä ja rajoituksia.• Takuu ei kata vahinkoja, jotka johtuvat laitteen virheellisestä käytöstä, erityisesti jos sitä käytetään ei-kotitalouskäyttöön tarkoitetuissa tarkoituksissa ja / tai maissa tai alueilla, joille sitä ei alun perin suunniteltu, tarvittavat muutokset ja / tai mukautukset.• Noudata aina paikallisia liikennesääntöjä ja kansallisia lakeja ja määräyksiä käyttäessäsi sähköpyörääsi.• Noudata aina paikallista nopeusrajoitusta. ÄLÄ ylitä sähköpyörän nopeusrajoitusta.• Käytä aina suojavarusteita käyttäessäsi sähköskootteria.• Käytä aina turvakypärää ajaessasi sähköpyörälläsi.• Aja aina pitäen molemmat kädet kahvoissa, älä koskaan aja yhdellä kädellä.• Älä aja huonolla säällä.• Älä käytä tätä sähköpyörää temppujen tai vaarallisten manöövrien suorittamiseen. Se on pyörä, joka on suunniteltu kotikäyttöön. CAUTION

• Älä kuljeta ihmisiä tai tavaroita, kuten kasseja.

• Aja hitaasti ruuhkaisissa paikoissa.

• Varmista, että kaikki ruuvit ja kiinnikkeet ovat tiukasti kiinni ja kunnossa ennen käyttöä.

• Varmista, että taitettava akseli menee uraan, kun taitat sähköpyörän auki.

• Älä aja epätasaisilla teillä tai veden, öljyn tai jään päällä.

• Älä mutkittele liikenteen läpi tai tee liikkeitä, joita muut eivät voi ennakoida.

• Älä aja sähköpyörällä, jos olet maan ikärajojen ulkopuolella.

• Älä aja sähköpyörällä yli maan sähköpyörien laillisen nopeusrajoituksen.

• Älä käytä sähköpyörää, jos se on vaurioitunut.

• Älä käytä sähköpyörää, jos akku tuoksuu erikoiselta ja/tai kuumenee.

• Älä käytä sähköpyörää, jos siitä vuotaa nestettä, vältä kosketusta ja pidä se lasten ulottumattomissa.

• Varmista ennen käyttöä, ettei sähköpyörässä ole vaurioita. Älä aja, jos on merkkejä vaurioista.

• Varmista, että luet tämän käyttöohjeen kokonaan ennen e-pyörän käyttöä.

• Opi ajamaan sähköpyörälläsi ennen kuin käytät sitä julkisella paikalla.

• Tämän sähköpyörän voi tunnistaa mallin ja sarjanumeron perusteella, jotka sijaitsevat arvokilvessä.

• Työntövoima tulee vetopyörässä sijaitsevasta sähkömoottorista.

• Vain yksi henkilö saa ajaa sähköpyörällä.

• Älä muokkaa tätä sähköpyörää millään tavalla.

• Älä käytä muita kuin SHARPin hyväksymiä osia tai lisätarvikkeita.

• Aja sähköpyörällä tasaisilla pinnoilla. Älä ylitä ilmoitettua kaltevuutta.

• Liiallinen käyttö lyhentää tämän sähköpyörän käyttöikää.

• Varoitus: jarrut ja niihin liittyvät osat saattavat kuumeta käytössä. Älä koske käytön jälkeen. Akun ja laturin johdot

• Älä kytke sähköpyörää päälle latauksen aikana.

• Kun akku on ladattu täyteen, irrota latauskaapeli.

• Näytön akkumittari osoittaa akun käyttöiän.

• Kun akun varaus on heikko, se saattaa heikentää sähkötukea. Suositellaan lataamista, kun varaustaso on 20-40 %.

• Lataa akku jokaisen käytön jälkeen.

• Jos sähköpyörää ei käytetä pitkään aikaan, lataa se vähintään kerran kuukaudessa. Huomaa, että pitkään lataamatta olleessa akussa tapahtuu itsepurkaustila, eikä se lataudu. Ota tässä tapauksessa yhteyttä jälleenmyyjääsi.

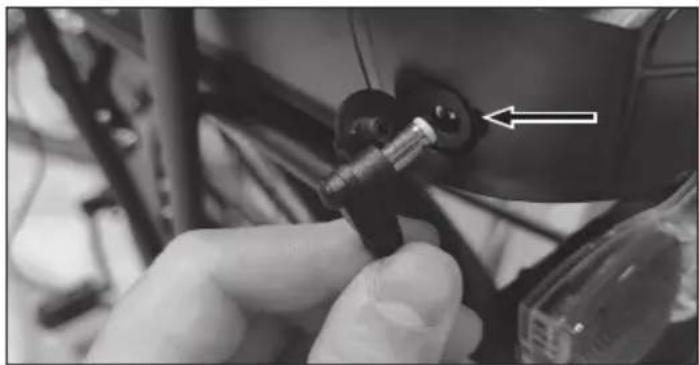

• Laita ladatessasi laturi latausporttiin ennen pistorasiaan kytkemistä.

• Latauksen aikana laturin merkkivalo palaa punaisena; tämä tarkoittaa, että lataaminen on normaalia. Kun merkkivalo muuttuu vihreäksi, lataus on valmis.

• Käytä vain alkuperäislaturia akun lataamiseen.

• Laturissa on ylilataussuojatoiminto, jos sähköpyörä on 100% täyteen ladattu, laturi pysäyttää latauksen automaattisesti.

• Hävitä paristot ja sähköpyörät noudattaen maassasi voimassa olevia säännöksiä. Akut

• Älä altista paristoja korkeille lämpötiloille, äläkä aseta niitä paikkoihin, joissa lämpötila saattaa nousta nopeasti, esim. lähelle avotulta tai suoraan auringonvaloon.

• Älä altista paristoja liialliselle säteilylämmölle, älä heitä niitä tuleen, älä pura niitä eikäÄlä yritä ladata uudelleenladattavia akkuja; ne voivat vuotaa tai räjähtää.

• Pariston hävittäminen polttamalla tai sen puristaminen tai leikkaaminen mekaanisesti voi aiheuttaa räjähdyksen.

• Pariston jättäminen hyvin korkeaan lämpötilaan voi johtaa räjähdykseen tai palavan nesteen tai kaasun vuotoon.

• Pariston altistaminen hyvin matalalle ilmanpaineelle voi johtaa räjähdykseen tai palavan nesteen tai kaasun vuotoon.

• VAROITUS: Räjähdyksen tai laitteiston vaurioitumisen vaara, jos käytetään vääriä paristoja.

• Älä koskaan käytä erilaisia paristoja yhdessä tai sekoita uusia ja vanhoja paristoja.

• Älä käytä muita kuin määritettyjä paristoja. Laitteen ja akkujen hävittäminen

• Älä hävitä tätä tuotetta tai sen akkuja lajittelemattomana yhdyskuntajätteenä. Palauta se nimettyyn keräyspisteeseen WEEE-kierrätykseen paikallisen lainsäädännön mukaisesti. Toimimalla näin autat säästämään resursseja ja suojelemaan ympäristöä.

• Useimmat EU-maat säätelevät akkujen hävittämistä lailla. Kierrätyssymboli näkyy sähkölaitteissa, pakkauksissa ja akuissa muistuttamaan käyttäjiä hävittämään nämä esineet oikein. Käyttäjiä pyydetään käyttämään olemassa olevia käytettyjen laitteiden ja paristojen palautuspaikkoja. Ota lisätietoja varten yhteyttä jälleenmyyjään tai paikallisiin viranomaisiin.

• Akkuihin ja akun laturiin liittyy vaarallisia aineita. Pidä aina akku ja akun laturi poissa lasten, eläinten tai henkilöiden ulottuvilta, jotka eivät ymmärrä mahdollisten vaarojen olemassaoloa. CE-lausunto:

• Sharp Consumer Electronics Poland sp. z o.o. ilmoittaa, että tämä laite vastaa radio- ja telepäätelaitteista annetun 2014/53/EY-direktiivin olennaisia vaatimuksia ja muita asiaan liittyviä ehtoja.

• EU-vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraamalla linkkiä www.sharpconsumer.com ja menemällä mallisi latausosioon valitsemalla "CE-lausunnot". www.sharpconsumer.com/ support/ www.sharpconsumer.com/ documents-of-conformity/ www.sharpconsumer.com/ contact/4 Mitä paketissa on: Sähköpyörän osat

• 1 × Sähköpyörä Tarvikepakkaus

• 1 × Pika-aloitusopas (tämä asiakirja)

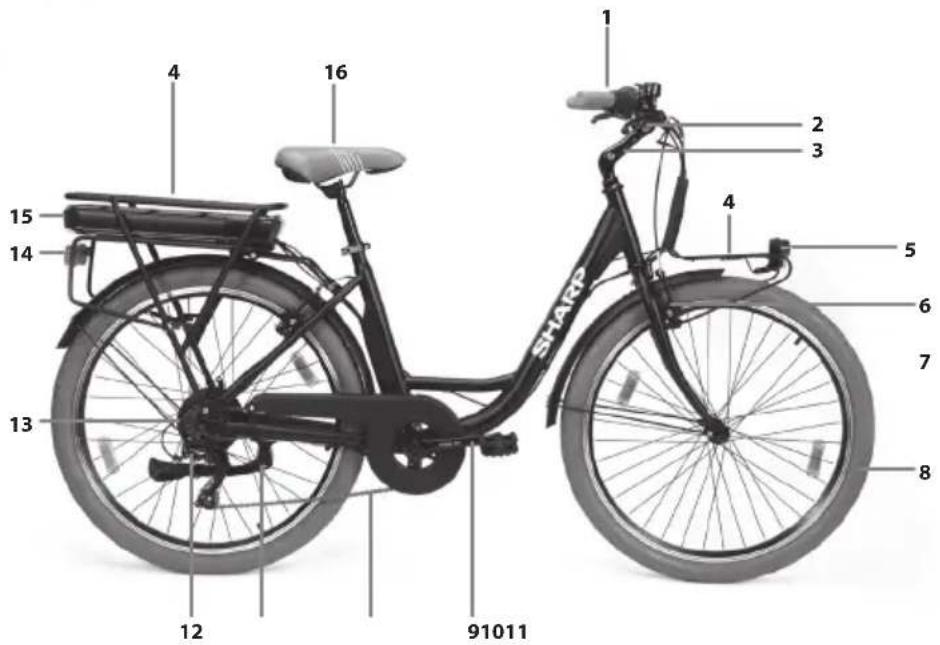

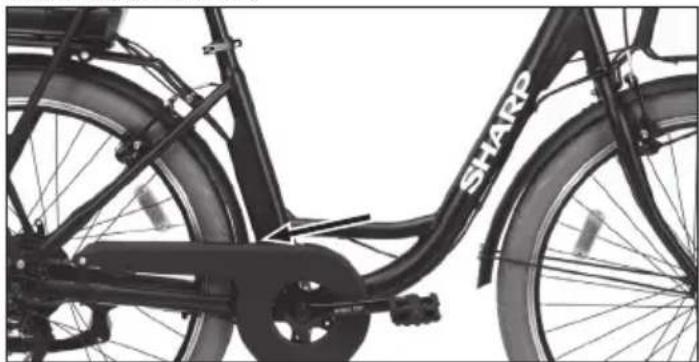

• 2 × Akkuavaimet Tarvikepakkaus (Viittaa 1sivulla 1) Polkupyörän osat (Viittaa 2sivulla 1) Polkupyörän runkonumero Pyörärungon numero löytyy leimattuna putkeen, kuten kuvassa. Se on sähköpyöräsi ainutlaatuinen tunniste. Varkauden sattuessa sarjanumero antaa parhaan mahdollisuuden palauttaa se. Olisi hyvä kirjoittaa se muistiin tai ottaa siitä kuva. Kokoamassa sähköpyörää Polkupyörä toimitetaan käänteisellä ohjaustangolla. Käännä ohjaustanko viitaten omistettuun kohtaan. Polkimet tulee koota. Katso omistettua kohtaa. Poista suojaukset ja aseta se oikein voidaksesi käyttää pyörää. Poistaaksesi ja asettaaksesi sen uudelleen, katso omistettua kohtaa. Vaihe 1: Asenna ja säädä ohjaustanko a. Käännä ohjaustanko kohtisuoraan pyörään nähden. Tarvittaessa voit säätää ohjaustangon kulmaa. Käytä kuusiokoloavainta löysätäksesi ruuvit ja säädä ohjaustankoa, kiristä sitten ruuvit. b. Käytä kuusiokoloavainta ohjausputken alapuolen kulmasäätöruuvin löysäämiseen. Säädä ohjausputki sopivaan kulmaan ja kiristä ruuvi uudelleen. c. Säädä jarruvipu, näyttö ja soittokello tarpeidesi mukaan. VAROITUS: Varmista, että kiinnität kaikki lukot huolellisesti ennen pyöräilyä. Vaihe 2: Asenna polkimet Käytä 15 mm:n avainta polkimien asentamiseen, kuten kuvassa. L R HUOMAUTUKSIA: Poljinkierre tulee voidella ennen asennusta. Tarkista molempien polkimien pääkappale tunnistaaksesi vasemman ja oikean polkimen. Huomaa, että oikea poljin kiristyy myötäpäivään, kun taas vasen poljin kiristyy vastapäivään. Varmista, että vääntömomentti on noin 35 N·m. VAIHE 3: Satulan korkeuden säätö ja kiristäminen Säädä satula Satulan oikea säätö on tärkeää kehon asentoa ajatellen polkemisen aikana ja se mahdollistaa parhaan suorituskyvyn vähemmällä rasituksella nivelille. Aja polkupyörää ennen käyttöä ja säädä satulan korkeus sekä kulma. Korkeus Satulan korkeus tulee säätää jalkojen pituuden mukaan. Korkeus on oikein, jos istuessasi ulotat kantapäällä alimpaan polkimeen. Jalan tulee olla täysin suora. Säädä korkeus näiden ohjeiden mukaan. Avaa sulkemisvipu ja säädä satulan korkeutta, tee säädön jälkeen tukemiseen lukitseva ruuvi tai klipsi.FI

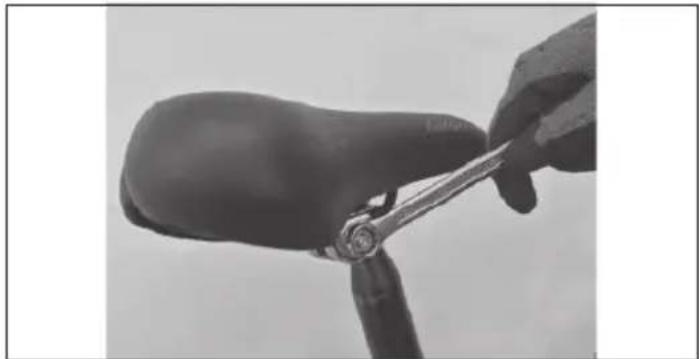

HUOMAUTUKSET: Korkeuden säädössä, kunnioita istuinputken STOP-merkintää tietyssä tapauksessa. Lovi tulee aina olla kehystangossa. Kulma Jos haluat pitää satulan ei täysin vaakasuorassa mutta nokka hieman kohotettuna, sinun on löysättävä satulan alla oleva lukitus ja säädettävä kulma. Kiristä lukko uudelleen, jotta satula ei liiku. Satulan asennon muutokset, vaikka pienetkin, voivat vaikuttaa mukavuuteen polkemisen aikana. On suositeltavaa tehdä yksi muutos kerrallaan ja asteittain, kunnes löydät mukavimman ja oikean asennon, joka kerta, kun haluat tehdä säädön. Istuinputkessa on lovi pysäytysrajalla. Varmista, että satulan asennon säätelyyn liittyvät pultit on kunnolla kiristetty. VAIHE 4: Akku a. Aseta akku paikalleen polkupyörärungon taka-osassa olevaan koloon. b. Käytä mukana toimitettuja avaimia (kiinnitetty ohjaustankoon) lukitaksesi akun – kierrä avainta myötäpäivään. c. Sijoita punainen virtakytkin akun alle ja aseta se ON-asentoon. d. Tarkista lataustaso painamalla tilapainiketta. 4 lediä: 100% 3 lediä: 70% jäljellä oleva varaus 2 lediä: 40% jäljellä oleva varaus 1 led (punainen) valaistu: jopa 15% jäljellä oleva varaus (akun lataus on suoritettava mahdollisimman pian). Kuinka käyttää sähköpyörää Lataa akku täyteen ennen ensimmäistä käyttökertaa. Tarkista rengaspaine säännöllisesti parhaan suorituskyvyn varmistamiseksi. Kuinka ladata a. Avaa kumitulppa ja kytke laturi sähköpyörän latausporttiin. Varmista, että laturin portti on annettuun suuntaan. b. Kytke laturi pistorasiaan. c. Kun laturin punaiseen liitäntään on kytketty, akku alkaa latautua ja latauksen merkkivalo vaihtuu punaiseksi. d. Latauksen valmistuttua latauksen merkkivalo vaihtuu vihreäksi. Poista laturi, kun akku on täysin latautunut. e. Sulje kumitulppa latauksen jälkeen.6 latausindikaattori Avustettu polkeminen Tässä sähköpyörässä on avustettu polkemisjärjestelmä, joka koostuu moottorista, akusta ja nopeusanturista. On tärkeää tietää, että kun järjestelmä on päällä, moottori tuottaa energiaa vain pyöräillessäsi. Kun lopetat polkemisen, moottori sammuu ja sähköavustus puuttuu. Kaikissa poljinavusteisissa polkupyörissä moottori sammuu ja sähköavustus estyy, kun sähköpyörien enimmäisnopeus 25 km/h ylittyy. Kun nopeus laskee tämän arvon alle, sähköavustus alkaa uudelleen, kunnes lopetat polkemisen. Käynnistä sähköpyörä painamalla pitkään näytöllä olevaa -painiketta. Näytön toiminnot:

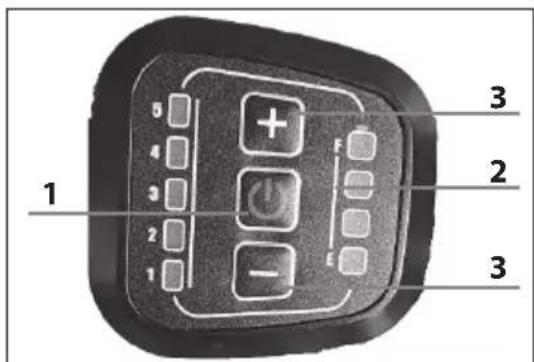

1. ON/OFF virtapainike – Käynnistää ja sammuttaa polkupyörän

2. F-E ledit – Ilmoittavat välittömän akkuvarauksen.

3. +/– -painike – Valitsee poljinavustuksen

Taso 1 Taso 2 Taso 3 Taso 4 Taso 5 Poljinavustinjärjestelmä on päällä painamalla ON/OFF-painiketta. Avustustaso nollataan 1, alimmalle tasolle. Vaihtaminen: aloita polkeminen ja vakauta nopeutesi; paina + / – -painikkeita avustustason valitsemiseksi. Kävelyavustin: Kun painetaan ja pidetään –-painiketta, Kävelyavustin-tila aktivoituu 3 sekunnin kuluttua. Vaihda vaihteet Käännä kahvaa oikealla puolella ohjaustangon vaihteiston käyttämiseksi. Vaihteen valintailmaisin, valittu vaihde, näkyy pyörivän kahvan vieressä. Vaijeritangenttien käyttö kierrettömäksi, toimi seuraavasti: a. Paina polkimia eteenpäin. b. Käännä rengasta käsin myötäpäivään (1) siirtyäksesi pienemmälle hammasrattaalle, missä polkumiseen vaadittava energia on suurempi. c. Käännä vaihderengasta käsin vastapäivään siirtyäksesi suurempaan vaihteeseen, jossa polkemiseen tarvittava energia on vähemmän.

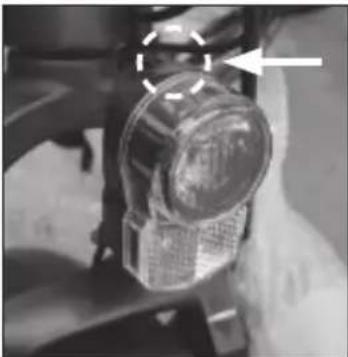

Valotoiminta Valaistus on yksi polkupyörän käyttäjän turvallisuuden peruselementeistä, ja se on asennettava. Jos aiot ajaa pyörällä huonoissa näkyvyysolosuhteissa, varmista, että valaistus toimii kunnolla. Pyörässä on etu- ja takavalot, jotka toimivat AAA-paristoilla. Kytke ne päälle painamalla valon painiketta. Paristot ovat vaarallisiksi luokiteltu tuote, ja niiden käytön jälkeen ne tulee hävittää sille osoitettuun keräilyastiaan. Akun poistaminen a. Varmista, että pyörä on tukevasti kiinnitetty telineeseen. Käännä punainen kytkin OFF - 0 -asentoon. b. Käännä avainta vastapäivään AVAA-asentoon. c. Pidä akkupakkaus tiukasti kiinni ja vedä takaisin käyttäen alhaalla olevaa kahvaa. On suositeltavaa pitää akkua kahdella kädellä.FI d. Voit myös ladata akun pyörässä irti ollessaan. Akun ja laturin huolto LITIUMLIONIAKKU Pyörän käytön jälkeen tai jos akku on tyhjä, lataa akku. Pitkän käytön jälkeen akun kapasiteetti vähenee hitaasti. Akun keskimääräinen kestoikä riippuu henkilökohtaisesta käytöstä ja säilytysolosuhteista. Vaikka huolto on asianmukaista, ladattavat akut eivät ole ikuisia. Keskimäärin litiumioniakku pysyy aktiivisena noin 500 latauskierrosta. On kuitenkin huomioitava, että jokaisen latauksen yhteydessä akun kapasiteetti laskee suhteellisesti. Jopa osittaiset lataukset (esimerkiksi 1H lataus) on otettava huomioon, koska mahdollisten syklien määrä on samalla kuin täydellinen lataus. Tyhjennä akku kokonaan jaksoittain ja lataa se uudelleen. Jos polkupyörää ei käytetä pitkään aikaan, älä jätä akkua kytkettyä laturiin yli 8 tunniksi. Jätä se lataamasi noin 4 tunniksi. Älä tässä tapauksessa kiinnitä huomiota akkulaturin valoihin. Kun akku on täysin tyhjentynyt, se on heti ladattava. Älä jätä akkua tyhjäksi käyttämättömänä vaan aloita heti lataussykli. Tässä tapauksessa varaa pidempi lataussykli, noin 6 tuntia, jotta akku voi aktivoitua täysin. Suosittelemme käyttämään pyörää kerran tai kahdesti vuodessa, kunnes akku on täysin tyhjentynyt. Lataa se sitten täyteen. Tämä prosessi vaikuttaa myönteisesti akun käyttöikään. Akun kapasiteetti näytössä Kun käynnistät pyörän moottorin ja alat polkea, näyttöpaneelissa oleva akkuikoni näyttää välittömän latauksen eikä todellista varausta. Ylämäkien aikana, kun moottoria rasitetaan enemmän, näyttö voi osoittaa vähentynyttä jäljellä olevaa varaustilaa (näytön syttyneiden LEDien määrä vähenee). Kun moottori on pysäytetty, esimerkiksi pysähdyksen tai vapaasti liukumisen tapauksessa (esim. alamäessä), näyttö voi näyttää korkeampaa käytettävää varausta (kuormituksen puuttuessa moottorista akun jännite nousee). Paras hetki tarkistaa jäljellä oleva varaustila on, kun saavutetaan tasainen nopeus tasaisella ja suoralla polulla akun työn vakiintuessa. Akun lataaminen Lataa akku irrottamatta sitä rungosta. Pyörän käytön jälkeen suosittelemme aina akun lataamista. Akun varaaminen jatkuvasti pidentää sen käyttöikää. On välttämätöntä käyttää mukana toimitettua akkulaturia ja noudattaa sen ohjeita. Älä käytä Sharpin hyväksymättömiä akkulatureita. Ne saattavat vahingoittaa akkua ja lyhentää sen käyttöikää. Kun käytät henkilökohtaisia lisävarusteita, joita ei toimiteta pyörän mukana, lakisääteinen takuu raukeaa automaattisesti. Ennen kuin lataat akun, lue huolellisesti seuraavat ohjeet ja noudata niitä latausprosessin aikana.

• Käytä vain mukana toimitettua akkulaturia.

• Pidä akkulaturi ja akku poissa lasten ja lemmikkieläinten ulottuvilta.

• Lataustoimenpide on suoritettava tilavassa, viileässä ja kuivassa paikassa; poissa suorasta lämmönlähteestä ja kosteudesta.

• Jos lataustoimenpide suoritetaan akku pyörässä, varmista, että se on vakaasti jalustalla ja sammutettu.

• On normaalia, että akkulaturi lämpenee latauksen aikana.

• Älä peitä akkulaturia.

• Pidä pistokkeet aina puhtaina ja kuivina.

• Älä kastele akkulaturia.

• Älä käytä akkulaturia ja/tai akkua, jos ne ovat vaurioituneet.

• Kytke akkulaturi aina ensin akkuun ja sitten virtapistokkeeseen.

• Älä suorita latausprosessia suorassa auringonvalossa.

• Älä käytä akkulaturia muihin tarkoituksiin tai muihin laitteisiin.

• Jännitteen laskut lataussykleissä voivat vahingoittaa akkua. Älä jätä akkua kytkettynä laturiin yli 8 tunniksi. Jos akun lämpötila nousee liian korkeaksi, epämiellyttävä haju tuntuu: lopeta lataus heti ja ota yhteyttä huoltokeskukseen. Akun usein kysytyt kysymykset Onko normaalia, että akku lämpenee latauksen aikana? Kyllä, on normaalia, että akku on lämmin latauksen aikana. Akkulaturin huolto Noudata seuraavia ohjeita akkulaturin huoltoon:

• Kun akku on täyteen ladattu, irrota ensin kaapeli pistorasiasta ja sitten akun virtakaapeli.

• Säilytä akkulaturia kuivassa ja puhtaassa paikassa.

• Akkulaturi ei vaadi huoltoa. Kaikki avaaminen tai manipulointi on kiellettyä.

• Jos epäilet, että akkulaturi on vaurioitunut, ota yhteyttä huoltokeskukseen.

• Jos kaapeli on vaurioitunut, ota yhteyttä huoltokeskukseen sen vaihtamiseksi.

• Jos akun laturin lämpötila nousee liian korkeaksi (yli 65°C), epämiellyttävä haju tuntuu: lopeta lataus heti ja ota yhteyttä huoltokeskukseen. Huolto ja puhdistus Teknologian kehitys on tehnyt sähköpyörästä ja sen osista monimutkaisempia kuin aiemmin, ja innovaatioiden tahti kiihtyy. Tämän jatkuvan kehityksen myötä on tärkeää, että kaikki mekaaniset ja/tai sähköiset korjaukset ja/tai huoltotoimenpiteet suoritetaan valtuutetussa huoltokeskuksessa. Säännöllistä huoltoa ja puhdistusta varten noudata alla olevia ohjeita. Tarkastus ja huolto Pyörän pitkäikäisyyden varmistamiseksi ja turvallisuuden takaamiseksi, suositellaan säännöllistä tarkastusta mekaanisten osien tilan ymmärtämiseksi ja tarvittaessa teknikon avun pyytämiseksi. Hyvä mekaanisten ja sähköisten osien ylläpitäminen on välttämätöntä käytön turvallisuuden takaamiseksi. Tarkista säännöllisesti johdot ja sähköliitännät varmistaaksesi, etteivät ne ole vaurioituneet.8 Polkupyörän osa Tark- ista aina ennen käyttöä Tarkista säännöl- lisesti Puhdista ja voitele Säädä ja kiristä Korjaa tarvit- taessa Rengaspaine √ √ Renkaiden kunto √ √ Jarrujen säätö √ √ Ohjaustangon lukko

Näyttö: √ Satulan lukko √ √ Jarrupalat √ √ Jarruvaijerin jännitys

Pinnajännitys √ √ Pyörän keskitys √ √ Napojen säätö √ √ √ Ketjun voitelu √ √ Takavaihtajan säätö

Normaaliin kulumiseen alttiina olevat osat (esim. renkaat, ketju, jarrut) eivät kuulu takuun piiriin. Pyörän perushuollon voi ja sen pitääkin suorittaa suoraan omistaja; se ei vaadi erityisiä työkaluja tai erityistä teknistä tietämystä tämän oppaan selittämien asioiden lisäksi. Tässä on esimerkkejä toimenpiteistä, jotka voit tehdä itse. Kaikki muut tarkastus-, huolto- ja korjauspalvelut on suoritettava erikoiskeskuksessa pätevän teknikon toimesta. Ota aina yhteyttä palvelukeskukseen epävarmuuden tai epäilyjen vuoksi. Säädä jarrut Pyörä on varustettu V-BRAKE-jarruilla. Oikea kahva kontrolloi takajarrua. Vasen kahva kontrolloi etujarrua. Kun säädät V-BRAKE-jarruja, pidä jarrupalojen ja vanteen väli noin 2 mm. Molempien jarrupalojen on koskettava vannetta yhtäaikaisesti jarrutuksen aikana ilman että ne koskettavat rengasta. Säädöt tulisi tehdä kääntämällä jarrujen säätöruuveja. Jos sinulla on epäilyksiä tai huomaat epäsäännöllisyyksiä käytön aikana, anna pyöräsi tarkistaa pätevän mekaanikon toimesta. Vaihtaa vaihteisto Jos ketju ei jaksa kiivetä suurelle takaketjupyörälle (ohjaustangon vaihde käännettynä maksimiin), löysää ruuvia B hieman estäen, että ketju menee viimeisen ketjupyörän yli. Jos ketju laskeutuu vaikeasti pienelle takaketjupyörälle, löysää ruuvia A hieman, jotta vaihtajayksikkö on linjassa pienen ketjupyörän kanssa. Pulttien ja mutterien kiristys Käytön aikana värinä voi löysätä joitain ruuveja. Suosittelemme tarkistamaan ruuvien tiukkuuden säännöllisesti. Vaihda vaurioituneet tai kadonneet osat välittömästi. Seuraavassa on kiristystaulukko, jota käytetään eri komponenttien kokoonpanossa. Jokaisen osan osalta ilmoitetaan minimi-maksimi-välit, joissa komponentit yleensä pidetään. Taulukko on suuntaa antava, sillä toistamme, että lukuisat tekijät vaikuttavat ruuvien oikeaan kiristysasteeseen, kuten ruuvin materiaali, kierteiden tyyppi, osien materiaalin paksuudet ja tietysti osien liityttävä materiaali. Kiristysmomentit ilmaistaan Newton-metreinä; muista, että tämän toimenpiteen oikeaan suorittamiseen tarvitaan vääntömomenttiavain, joka irtoaa, kun haluttu momentti saavutetaan. Etunavan mutteri 20 - 27 Nm Takavaihtajan mutteri 27 - 33 Nm Satulan lukko 7 -22 Nm Jarru 10 Nm Jarrupala 8 Nm Jarruvaijeri 5 Nm Takavaihtajan vaijerit 5 – 6 Nm Istuimen puristus 10 - 14 Nm Varsi- ja ruuvisarja 18 - 20 Nm Takavaihtaja vetopään kohdalla 12 – 15 Nm Etuvaihtajan mutteri 5 - 7 Nm Levyjarrusatulan mutteri 6 - 8 Nm Ohjainkannatin haarukassa 5 - 8 Nm Ohjainkannatin ja ohjaustanko 5 - 8 Nm Vaihtajat ohjaustangossa 10 Nm B.B. ketjupyörä ja kammet 32 – 50 Nm BSA B.B. osat 70 Nm Polkimet 34 - 40 Nm Sisäänajojakso Pyöräsi toimii tehokkaammin ja pysyy optimaalisessa kunnossa pitkään sisäänajojakson aikana ennen jatkuvaa ja intensiivistä käyttöä. Jarrujen tai vaihteiden kaapelit, pinnoitteet ja muut mekaaniset osat saattavat löystyä käytön alkuaikoina, ja huoltokeskus saattaa olla tarpeen lopulliseen säätöön. Suosittelemme, että 30/35 tunnin käytön jälkeen ja joka tapauksessa ensimmäisten 30 päivän aikana, tarkistuttamaan sähköpyörän huoltokeskuksessa.FI Joka tapauksessa, jos kohtaat ongelmia tai epäilet asioita, joita et voi ratkaista itse, ota aina yhteyttä erikoistuneeseen tekniseen tukeen äläkä käytä pyörää, jos havaitset todellisia tai epäiltyjä poikkeavuuksia. Suosittelemme tarkistamaan pyörän mekaaniset osat ennen jokaista käyttöä. Pitkän ja/tai hankalan ajon jälkeen päällystämättömällä maalla, veden tai hiekan altistuksessa ja joka tapauksessa 150 km välein.

• Voitele ketju, vapaaratas, vaihteisto ja poista sitten ylimääräinen öljy. Voit pyytää luotetulta tekniseltä asiantuntijalta neuvoja markkinoilla olevista parhaista voiteluaineista ja huollon aikataulusta.

• Paina etujarrua ja liikuta pyörää edestakaisin varmistaaksesi, että kaikki on kunnossa. Jos kuulet tylsää ääntä jokaisella liikkeellä, ohjauksessa saattaa olla ongelmia: ota yhteyttä huoltokeskukseen.

• Nosta etupyörä maasta ja kierrä sitä oikealle ja vasemmalle varmistaaksesi, että ohjaus on pehmeä. Jos ohjaus tuntuu kovalta, ohjauksessa saattaa olla ongelmia: ota yhteyttä huoltokeskukseen.

• Varmista, että mutterit, pultit, lukot ja kaikki mekaaniset ja kiinnityselementit ovat suljettuina, eikä ne ole kuluneet tai vahingoittuneet. Pyörä ja sen mekaaniset komponentit ovat alttiina kulumiselle. Materiaalit, joista ne koostuvat, omaavat erilaisia elinkaaria. ON SUOSITELTAVAA TARKISTAA PYÖRÄ SÄÄNNÖLLISESTI TAI VÄHINTÄÄN KERRAN VUODESSA

ARVIOIDAKSESI KOMPONENTTIEN OIKEAN TOIMINNAN JA KULUMISEN

TILAN JA TARVITTAESSA VAIHTAA NE. Renkaan puhkeaminen Älä käytä pyörää, jos rengas on tyhjentynyt tai osittain. Kanna se käsissä. Jos rengas puhkeaa, irrota pyörä napasta poistaaksesi se ja tyhjennä rengas. Poista rengas rengasraudan avulla irrottaaksesi se vanteesta. Irrota rei'itetty sisärengas ja vaihda se. Pumppaa kamera hieman ja sijoita rengas vanteelle kameran päälle. Varmista, ettet puristaa uutta sisärengasta vanteen ja renkaan väliin. Kierrä pyörää varmistaaksesi, että koko rengas on oikein asennettu vanteelle ja että kameran sisällä oleva rengas on täysin paikallaan. Pumppaa hitaasti suositeltuun paineeseen tarkistaen renkaan asento vanteessa. Sijoita pyörä takaisin paikalleen. Käytä vain rengasrautaa tähän toimintaan. Muuten, kun käytät ruuvimeisseliä tai muuta työkalua, riskit puhkaisevasi sisärenkaan. Muussa tapauksessa käytät ruuvimeisseliä tai muuta työkalua, jolloin riski puhkaista sisäputki on olemassa. Puhdista pyörä Pyyhi runko pehmeällä liinalla, poista lika kostealla liinalla ja hellävaraisella pesuaineella. Älä käytä korkeapainepesureita. Kuivaa kaikki osat huolellisesti ja levitä ajoittain autovahaa. Puhdista muoviosat ja renkaat saippualla ja vedellä, kuivaa huolellisesti. Jos käytät sateisena päivänä, kuivaa polkupyörä huolellisesti ennen pysäköintiä. Älä jätä polkupyörää alttiiksi kosteudelle, sateelle tai suoralle auringonvalolle. Jos sitä ei voi viedä suojaan, peitä se tummalla vedenpitävällä lakanalla. Suola on erittäin syövyttävää. Jos asut tai käytät polkupyörää rannikolla, on suositeltavaa pestä polkupyörä usein suolan poistamiseksi, kuivata aina huolellisesti ja levittää ruosteenestettä maalaamattomille osille. Rasvaa säännöllisesti keskiölaakeri, vapaaratas, ketju ja muut tarpeelliset osat. Tarkasta säännöllisesti ruuvit, mutterit, pultit ja lukot varmistaaksesi, että ne ovat tiukalla. Polkupyörän säilytys Pidä polkupyörä kuivassa ja katetussa paikassa, välttäen suoraa altistumista auringolle, huonolle säällä ja suolalle. Jos et aio käyttää polkupyörää pitkään aikaan, puhdista se perusteellisesti ennen pysäköintiä. Tyhjennä renkaat puoliksi ja, jos mahdollista, ripusta polkupyörä ja peitä se mieluiten puuvillapyyhkeellä. Älä käytä muovipeitteitä. Lataa akku ja pidä se ladattuna kerran kahdessa kuukaudessa, jotta se ei tyhjene kokonaan. Varmista, että laturi ei ole kytkettynä virtalähteeseen tai polkupyörään. Litiumakun suositeltu säilytyslämpötila on 0 ° - 25 ° väliltä. Älä säilytä akkua liian kylmissä tai liian kuumissa paikoissa. Älä altista akkua lämmönlähteille (+ 35/40 °) pitkiä aikoja. Älä jätä akkua kondensaatioon, joka voi vahingoittaa, aiheuttaa oikosulun tai syövyttää akkua.10 Vianetsintä Kuvaus Syyt Ratkaisu Ongelma takavaihtajassa

• Löysät ja/tai vahingoittuneet kaapelit

• Kalibroi tai korvaa kaapelit

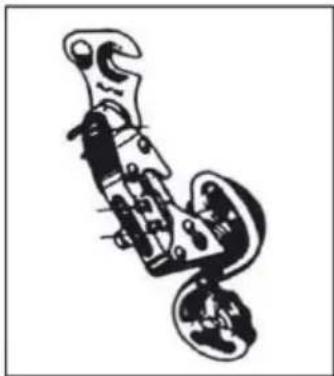

• Kalibroi takavaihtaja Ongelma ketjussa

• Ketjun linkki löysällä

• Ketjun linkki taipunut tai katkennut

• Säätämätön vaihteisto

• Korvaa ketjun linkki

• Kalibroi takavaihtaja Ääniä polkiessa

• Ketju ei voitelematon

• Rikkoutuneet poljinlaakerit

• Turvaa B.B. Vapaaratas ei käänny • Vapaarattannivelet estyneet • Voitele vapaaratas tai korvaa tarvittaessa Jarrut eivät toimi oikein

• Löysät ja/tai vahingoittuneet kaapelit

• Virheellinen jarrunsäätö

• Puhdista jarrupalat ja vanteet

• Kalibroi tai korvaa kaapelit

• Kalibroi jarrut Jarrua käytettäessä kuuluu kitinä

• Virheellinen jarrunsäätö

• Puhdista jarrupalat ja vanteet

• Tarkista ruuvit jarruvarsien ja kiinnitä ne oikein Jarrujen käytössä kuuluu vaimeaa ääntä

• Pyörä ei ole suorassa linjassa

• Virheellinen jarrunsäätö

• Korjaa tai korvaa vanteen (kysy huollosta )

• Korjaa pyörä (kysy huollosta )

• Tarkista ruuvit jarruvarsien ja kiinnitä ne oikein

• Kiristä ohjaus Heiluva pyörä

• Pyörä ei ole suorassa linjassa

• Pyörä ei ole kunnolla kiinnitetty

• Korjaa pyörä (kysy huollosta )

• Tarkista pyörä Ajo ei ole sujuva

• Pyörä ei ole suorassa linjassa

• Runko tai haarukka vääntynyt

• Korjaa pyörä (kysy huollosta )

• Pyydä palvelua korjaukseen Usein puhkeava rengas

• Vanha tai vaurioitunut sisäkumi

• Rengas ei tarkastettu edellisen puhkeamisen jälkeen

• Renkaan paine liian alhainen

• Tarkista paine ja säädä

• Vaihtaa pinna Polkupyörän autonomia ja/tai nopeus on vähentynyt

• Viallinen akku tai käyttöikänsä loppuun kulunut akku

• Alhainen rengaspaine

• Jarrut hankaavat vanteisiin

• Vastatuuli, ylämäki…

• on mahdollinen , että autonomia matkalla on alennettu nämä tapaukset Polkupyörä toimii, mutta näytössä ei näy akun latauskapasiteettia

• Vaurioitunut kaapeli / kotelo

• Tarkista kaikki liittimet

• Tarkista kaikki kaapelit ja kotelo

• Vaihtaa näytön Näyttö osoittaa akun varauksen mutta polkupyörä ei toimi

• Viallinen jarruestäjä

• Moottorikaapelin liitin löysä

• Tarkista jarrut, vaihda inhibiittori

• Tarkista liitin Moottori toimii ilman polkemista

• Viallinen tai vaurioitunut ohjain

• Vaihtaa ohjainFI Tekniset tiedot Malli BK-CM03 Yleistä "Nimellinen nopeus" 25 km/h Polkupyörän paino 25,5 kg Ajoetäisyys* noin. 45 km "Maksimilasti" 100 kg Ajajan korkeus 150-190 cm Rengas/koko 26" 2.125 Runko Teräsrunko jäykällä etuhaarukalla Elektroniikka Moottori Takanavan moottori 36V*250W Akkut 36V*8Ah 288Wh Litiumkennot Akun latauskerrat 600 – 700 Näyttö: Led 5 tason tuki Akkulaturi AC 100V-240V /DC 42V 2A Latausaika 5-7 tuntia Jarrut V-jarrut Jarrukahvat Alumiiniset jarrukahvat katkaisujärjestelmällä Vaihtajamekanismi Revoshift 6-vaihdetta, Shimano Tourney TZ HUOMAUTUKSET: Sähköpyörän matka poljinavustuksella saattaa vaihdella käyttöolosuhteiden ja kuljetusten painon mukaan. "Näihin arvoihin voivat vaikuttaa käyttäjän paino, reitin tyyppi (jyrkät mäet), painavien esineiden kuljetus, rengaspaine, epäsuotuisat sääolosuhteet sekä toistuvat pysähtymiset ja uusien matkojen aloitukset, mikä vähentää merkittävästi matkaväliä." OSANA JATKUVAN KEHITTÄMISEN PERIAATETTAMME PIDÄTÄMME OIKEUDEN MUUTTAA LAITTEEN MUOTOILUA ILMAN ERILLISTÄ ILMOITUSTA.1
