NAUDOJIMO INSTRUKCIJA BKCM03 SHARP

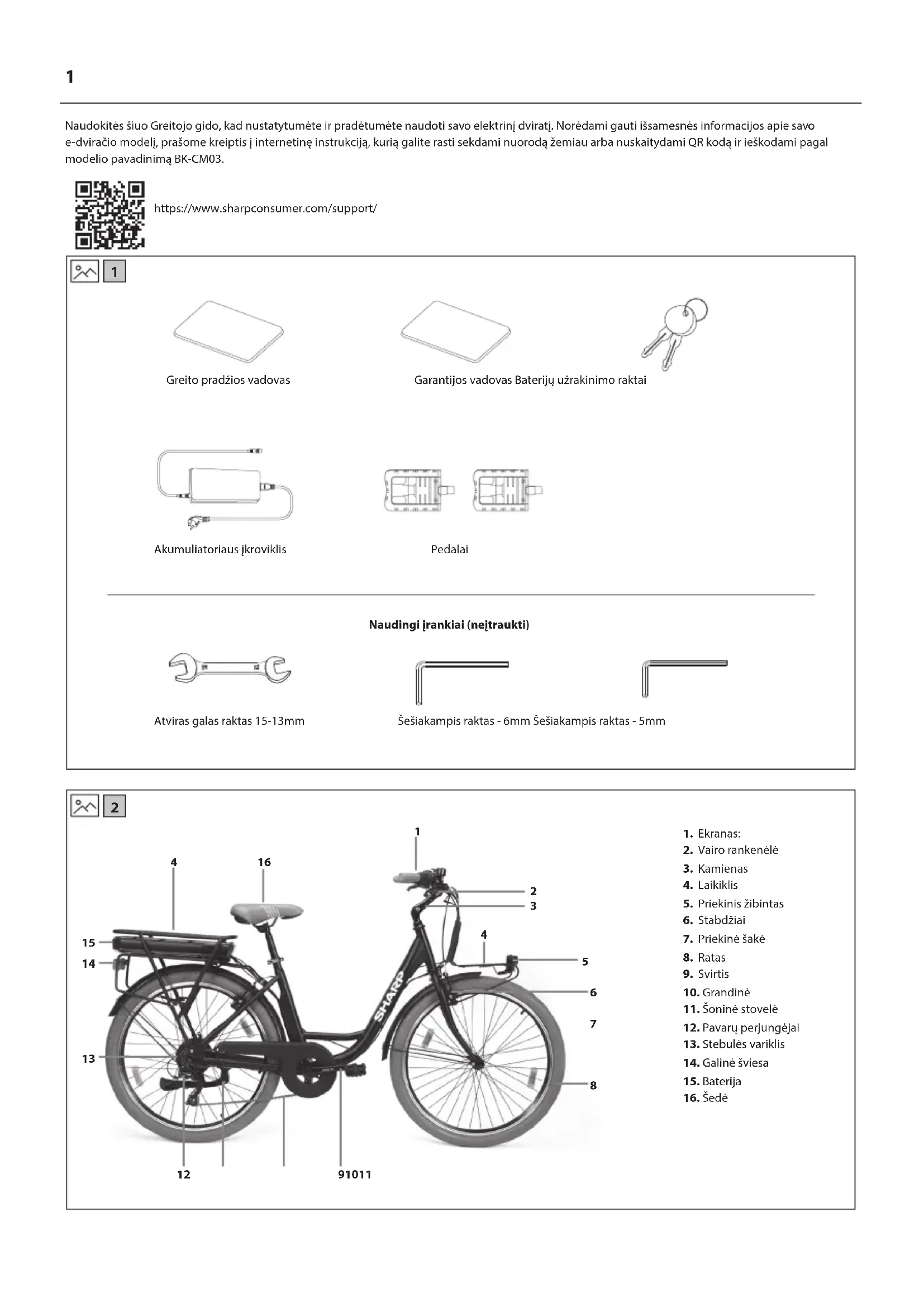

Naudokitės šiuo Greitojo gido, kad nustatytumėte ir pradėtumėte naudoti savo elektrinį dviratį. Norėdami gauti išsamesnės informacijos apie savo e-dviračio modelį, prašome kreiptis į internetinę instrukciją, kurią galite rasti sekdami nuorodą žemiau arba nuskaitydami QR kodą ir ieškodami pagal modelio pavadinimą BK-CM03.

Greito pradžios vadovas

Garantijos vadovas Bateriju užrakinimo raktai

Naudingi jrankiai (nejtraukti)

Atviras galas raktas 15-13mm

Šešiakampis raktas - 6mm Šešiakampis raktas - 5mm

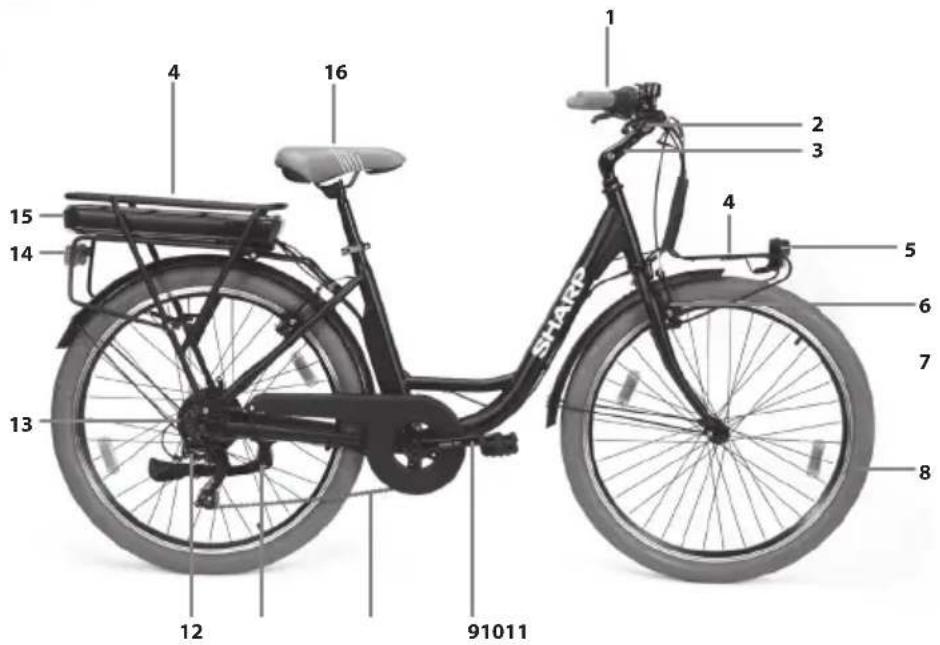

1 2 3 4 4 5 6 7 8 91011 SHARP 12 13 14 15 16

1. Ekranas:
2. Vairo rankenèlè
3. Kamienas
4. Laikiklis
5. Priekinis žibintas
6. Stabdžiai
7. Priekiné šaké
8. Ratas
9. Svirtis
10. Grandiné
11. Šoniné stovelé
12. Pavarų perjungėjai
13. Stebulés variklis
14. Galiné šviesa
15. Baterija
16. Šedé

Svarbūs saugos nurodymai

ATSARGIAI ELEKTROS SMÜGIO PAVOJUS NEATIDARYTI

Prieš naudodami prietaisą, perskaitykite šiuos saugos nurodymus ir atkreipkite dėmesį i įspėjimus:

Mirkčiojanti lemputė su rodyklės simboliu lygiakraščiame trikampyje skirta pranešti naudotojui apie neizoliuotos „pavojingos įtampos” atsiradimą gaminio korpuse, kuri gali būti pakankamai stipri, kad žmonėms sukeltų elektros smūgį.

Šauktukas lygiakraščiame trikampyje skirtas pranešti naudotojui apie svarbius naudojimo ir priežiūros (techninės priežiūros) nurodymus prietaiso naudojimo leidinyje.

Šis simbolis reiškia, kad gaminys turi būti utilizuojamas aplinką tausojančiu būdu, o ne išmetamas su buitinėmis atliekomis.

KS jtampa

II klasés jranga

Kad nesukeltumėte gaisro, žvakes ar kitus atviros liepsnos šaltinius laikykite atokiai nuo šio gaminio.

SVARBU: Atidžiai perskaitykite ir išsaugokite šiuos nurodymus.

DÉMESIO: Dèvěkite apsauginj šalmą! Norédami sumažinti sužeidimo riziką, važiuodami dévěkite tinkamą šalmą!

Avarijos ir sužalojimo rizika

• Netinkamas elektrinio dviračio valdymas dėl nepakankamų žinių gali sukelti nelaimingą atsitikimą. Prieš važiuodami perpraskite savo elektrinio dviračio savybes.
• Iš anksto susipažinkite su stabdžių svirtimi, jei nepakankamai žinote, kur yra priekiniai ir galiniai stabdžiai. Prieš važiuodami taip pat atitinkamai sureguliuokite.
• Prašome įsitikinti, kad stabdžiai yra tinkamai sureguliuoti ir veikia gerai.

DÉMESIO: Aparatūra gali būti ne visiškai priveržta, įskaitant, bet neapsiribojant varžtais, veržlémis, priekinio rato veleno, galinio rato, vairavimo mechanizmais (vairu, stiebu), stabdžių sistema, važiuoklės sistema, pedalais ir t.t.

Norėdami sumažinti sužeidimo riziką, įsitikinkite, kad visi dviračio elementai yra tvirtai ir teisingai pritvirtinti, o įrangos netekimo, sugadinimo ar kitų pažeidimų nėra.

ATSARGIAI: Šis dviratis skirtas suaugusiems. Vaikai suaugusiųjų priežiūroje gali važiuoti.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, įsitikinkite, kad dviratis ir bet kurios jo struktūros nėra pasiekiamos vaikams iki 3 metų amžiaus.

DÉMESIO: Dél netinkamo dviračio naudojimo gali įvykti komponentų gedimas.

Avarijos ir sužalojimo rizika!

• Nevažiuokite per šlaitus ar kalnelius su dviračiu.
• Nevažiuokite šiuo dviračiu krosovo maršrutais.
• Nevažiuokite dviračiu per laiptus, uolas ar kitus pakilimus, kurių aukštis didesnis nei 15 cm.

Netinkami priedai ar pakeitimai dviračiui ir neteisingi priedai gali sukelti dviračio gedimus.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, nepridėkite jokių papildomų priedų, kuriuos nepirkote iš pardavėjo arba neįgijote pardavėjo leidimo, įskaitant, bet neapsiribojant vaikų saugos sėdynėmis, priekabomis ir pan.

DĖMESIO: Nevairuokite dviračiu rizikingai.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, dviratį važiuokite tik teisingai. Įsitikinkite, kad galite kontroliuoti dviratį, ir nebandykite pavojingų veiksmų, įskaitant, bet neapsiribojant, važiavimą be rankų, šuoliais ir riedėjimais ant galinio rato.

PAVOJUS: Dviračio priežiūros stoka kelia nelaimingų atsitikimų ir sužalojimų riziką

Tikrinkite dviratį prieš kiekvieną važiavimą, įskaitant, bet neapsiribojant, stabdžių funkcija, padangų nusidėvėjimu ir PSI, varžtų ir veržlių būkle, vairavimu ir spindulių įtempimu.

Jeigu važiuodami išgirstate bet kokį nejprastą triukšmą, nedelsdami sustabdykite ir patikrinkite visą dviratį.

DĖMESIO: Užtikrinkite visišką laikymąsi vietos įstatymų.

Baudų ir konfiskavimo rizika!

Prieš važiuodami dviračiu, įsitikinkite, kad dviratis atitinka jūsų vietos įstatymų standartus.

Reflektoriai nėra pakaitalas reikiamoms šviesoms. Važiavimas auštant, sutemus, naktį ar kitu metu, kai matomumas yra prastas, be tinkamos dviračio apšvietimo sistemos ir be reflektorių, yra pavojingas ir gali sukelti rimtų sužalojimų arba mirtį.

Jeigu jūsų dviratis netinka tinkamai, galite prarasti kontrolę ir nukristi. Per stipriai priveržti varžtai gali ištempti ir deformuotis.

Nepavieskite savo baterijos aukštai temperatūrai.

Važiavimas su netinkamai sureguliuotais stabdžiais ar nusidėvėjusiomis stabdžių kaladėlėmis yra pavojingas ir gali sukelti rimtų sužalojimų ar net mirtį.

Niekada nepūskite padangos į didesnį slėgį nei nurodyta ant padangos šoninės sienelės ar ratlankio krašto. Jei ratlankio maksimalaus slėgio riba yra mažesnė nei nurodyta ant padangos, visada naudokite žemesnę ribą. Viršijus rekomenduojamą maksimalų slėgį, gali būti nuversta padanga arba pažeistas ratlankis, dėl ko gali būti pažeistas dviratis ir susižaloti raitelis bei šalia esantys. Teisingas ir saugiausias būdas pripūsti dviračio padangą iki tinkamo slėgio yra naudoti dviračio pompą, kuri turi įmontuotą slėgio matuoklj.

Stabdymas pernelyg staigiai arba per daug gali užrakinti ratą, dėl ko galite netekti kontrolės ir nukristi. Staigus arba per didelis priekinio stabdžio panaudojimas gali išmesti raitelį per vairo svirtis, sukelti rimtų sužalojimų arba mirtį.

Nedelsdami sustabdykite ikrovimo procedūrą, jei pastebite keistą kvapą ar dūmą.

• „SHARP“ neatsako už sužalojimus/mirtį, atsiradusią dėl netinkamo naudojimo.
• Sharp neatsako, jei nesilaikote vietos reglamentų ir apribojimų.
• Garantija neapima žalos, kurią sukėlė netinkamas prietaiso naudojimas, ypač naudojant ne namų ūkio tikslams, taip pat pakeitimai ir/ar pritaikymai, reikalingi šalims ar regionams, kuriems jis pradinėje stadijoje nebuvo suprojektuotas.
• Visada laikykitės vietos eismo taisyklių ir nacionalinių įstatymų bei reglamentų, naudodamiesi savo elektriniu dviračiu.
• Visuomet laikykitės vietinio greičio ribojimo. NEVIRŠYKITE leistino savo e-dviratinio greičio.
• Naudodami šią priemonę visada dévėkite apsaugines priemones.
• Visada važiuodami savo elektriniu dviračiu dévékite saugos šalmą.
• Būtinai vairuokite abiem rankomis. Draudžiama vairuoti viena ranka.

• Nevažiuokite paspirtuku esant blogoms oro sąlygoms.

• Nenaudokite šio elektrinio dviračio atliekant triukus ar pavojingus manevrus. Tai dviratis, skirtas naudoti namų aplinkoje.

• Nevežkite kitų žmonių ar tokių daiktų kaip krepšiai.
• Vietose, kur daug žmonių, važiuokite lėtai.
• Prieš naudodami įsitikinkite, kad visi varžtai ir veržikliai yra priveržti ir įprastos būklės.
• Įsitikinkite, kad sulankstomojo veleno galas jeina i angą išskleidžiant elektrinį dviratį.
• Paspirtuku nevažiuokite nelygiais keliais, per balas, alyvą ar ledą.
• Neatlikite staigių judesių eisme ar tokių veiksmų, kurių kiti gali nesitikėti.
• Nevažiuokite elektriniu dviračiu, jei esate už šalies amžiaus ribu.
• Nevežkite e-dviračiu greičiau nei leidžia šalies teisės aktai e-dviračiams.
• Nenaudokite elektrinio dviračio, jei jis yra sugadintas.
• Nenaudokite elektrinio dviračio, jei jo baterija skleidžia keistą kvapą ir/arba jkaista.
• Nenaudokite elektrinio dviračio, jei iš jo pradeda tekėti skystis, vengkite kontakto ir laikykite jį nepasiekiamoje vaikų vietoje.
• Prieš naudodami įsitikinkite, kad elektrinis dviratis nėra pažeistas. Jei yra kokių nors pažeidimų, nevažiuokite.
• Įsitikinkite, kad prieš naudodamiesi elektriniu dviračiu perskaitėte visą šį naudotojo vadovą.
• Išmokite važiuoti savo elektriniu dviračiu prieš naudodamiesi viešoje erdvėje.
• Šj elektrinį dviratį galima atpažinti pagal modelio ir serijos numerį, esantį ant vertinimo plokštės.
• Varomają jėgą sukuria elektrinis variklis, esantis varomajame rate.
• Ant e-dviračio gali važiuoti tik vienas žmogus.
• Nekoreguokite šio elektrinio dviračio jokiu būdu.
• Nenaudokite jokių dalių ar priedų, kurie nėra SHARP rekomenduojami ar patvirtinti.
• Važiuokite elektriniu dviračiu plokščiomis dangomis. Neviršykite nurodyto jkalnio kampo.
• Per didelis naudojimas sumažins šio elektrinio dviračio tarnavimo laiką.
• Atsargiai, stabdžiai ir susijusios dalys gali karščiuoti naudojimo metu. Po naudojimo nelieskite.

Įspėjimai dėl akumuliatoriaus ir įkroviklio

• Nejjunkite elektrinio dviračio, kai jis jkraunamas.
• Kai akumuliatorius jkraunamas iki galo, ištraukite jkrovimo laidą.
• Ekrane esantis akumuliatoriaus indikatorius rodo jo tarnavimo trukmę.
• Kai baterija yra silpna, gali sumažeti elektrinė galia. Rekomenduojama pradėti krauti pasiekus 20-40% įkrovą.
• Ikraukite akumuliatorių po kiekvieno naudojimo.
• Jei elektrinis dviratis nėra naudojamas ilgą laiką, ijkraukite bent kartą per mėnesį. Atminkite, kad jei baterija nėra įkrauta ilgą laiką, baterija pereis įapsaugos režimą ir nesikraus. Tokiu atveju kreipkitės į savo pardavėją.
• Norėdami įkrauti, pirmiau įstatykite įkroviklio laidą i įkrovimo lizdą, o tik po to i elektros tinklo lizdą.
• Ikraunant akumuliatorių įkrovimo indikatorius šviečia raudonai; tai reiškia, kad vyksta įprastas įkrovimas. Kai indikatoriaus spalva pasikeičia įžalią, įkrovimas baigtas.
• Naudokite tik originalų įkroviklį įkrauti akumuliatoriui.
• įkroviklis turi perkrovos apsaugos funkcija, jei elektrinis dviratis yra 100% pilnai įkrautas, įkroviklis automatiškai sustabdys įkrovimą.
• Atsikratykite baterijų ir elektrinių dviračių laikydamiesi jūsų šalyje galiojančių reglamentų.

Baterijos

• Nelaikykite maitinimo elementų aukštoje temperatūroje ir nedėkite tokiose vietose, kur temperatūra gali staigiai pakilti, pvz. prie židinio ar prieš tiesioginius saulės spindulius.
• Neveikite baterijų per dideliam spinduliuojančiam karščiui, nemeskite jų į ugnį, nesiskaidykite jų ir nedarykite toNebandykite pakrauti neperkraunamų baterijų; jos gali pratekėti arba sprogti.
• Maitinimo elementas gali sprogti, jeigu jį mesite į ugnį arba mechaniškai traiškysite ar pjaustysite.
• Palikus maitinimo elementą itin aukštos temperatūros aplinkoje jis gali sprogti arba iš jo gali ištekėti degūs skysčiai ar dujos.
• Veikiamas itin žemo oro slėgio maitinimo elementas gali sprogti arba iš jo gali ištekėti degūs skysčiai ar dujos.
• DÉMESIO: Sprogimo ar įrangos pažeidimo rizika, jei naudojamos netinkamo tipo baterijos.
• Nenaudokite skirtingų maitinimo elementų kartu arba maišykite naujus ir senus maitinimo elementus.
• Nenaudokite kitokių maitinimo elementų, negu nurodyta.

Irenginio ir akumuliatorių utilizavimas

• Nesumaišykite šio gaminio ar jo baterijų su nesurūšiuotomis komunalinėmis atliekomis. Gražinkite ją į nurodytą surinkimo vietą WEEE perdirbimui pagal vietos įstatymus. Taip jūs padėsite taupyti išteklius ir saugoti aplinką.
• Daugumoje ES šalių baterijų šalinimas yra reguliuojamas įstatymu. Perdirbimo simbolis yra ant elektros įrenginių, pakuočių ir baterijų, skirtas priminti vartotojams teisingai šalinti šiuos daiktus. Naudotojai turi naudoti esamas naudotos įrangos ir maitinimo elementų surinkimo vietas. Daugiau informacijos kreipkitės į savo pardavėją ar vietines valdžios institucijas.
• Baterija ir jos įkroviklis turi pavojingų medžiagų. Visuomet laikykite bateriją ir jos įkroviklį vaikai, gyvūnai ar asmenys, negalintys suprasti galimų pavojų, saugiu atstumu.

CE pareiškimas:

• „Sharp Consumer Electronics Poland sp. z. o. o.“ pareiškia, kad ši jrenginys atitinka būtinus reikalavimus ir kitas svarbias radijo ir telekomunikacijų jrangos direktyvos 2014/53/ES nuostatas.
• Visas ES atitikties deklaracijos tekstas yra prieinamas sekdami nuorodą www.sharpconsumer.com ir tada įvedus savo modelio atsisiuntimo skyrių ir pasirinkus „CE pareiškimai”.

Elektrinio dviračio dalys

- 1 × Elektrinis dviratis

Priedu děžutě

• 1 × Glaustas naudojimo vadovas (šis dokumentas)
• 1 × Garantijos vadovas
  • 1 × ikroviklis
• 2 × Pedalas
• 2 × Baterijos raktai

Priedų dėžutė

(Žiūrėkite 1pirmame puslapyje)

Dviračio dalys

(Žiūrėti 21 puslapyje)

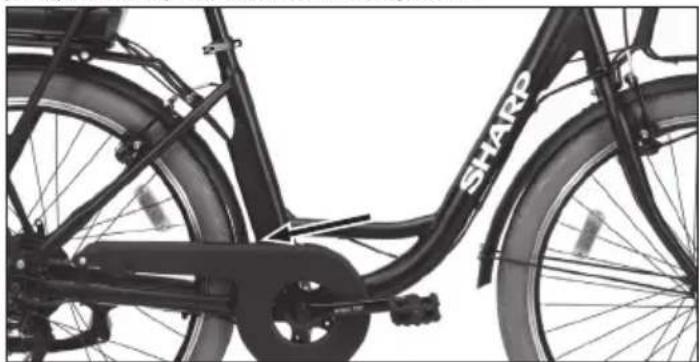

Dviračio rémo numeris

Dviračio rėmo numeris randamas ant vamzdžio, kaip parodyta paveiksle. Tai yra vienintelis elektrinio dviračio identifikatorius. Kai dviratis pavogiamas, serijos numeris suteikia geriausią galimybę jį surasti. Gerai padaryti buvo rašyti tai kažkur arba nufotografuoti.

Surinkite E-dviračio

Dviratis pristatomas su pasuktu vairu. Pasukite vaira, laikydamiesi skirto skirsnio. Pedalai turi būti surinkti.

Žr. skirtą skirsnj. Nuimkite apsaugas ir tinkamai padėkite, kad galėtumėte naudoti dviratį. Norėdami pašalinti ir perkelti, žr. skirtą skirsnj.

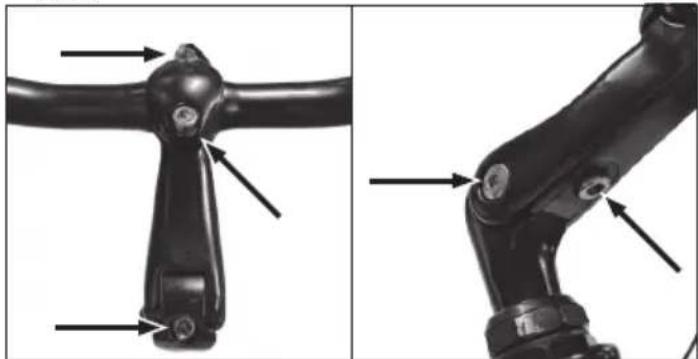

ŽINGSNIS 1: Idiekite ir reguliuokite vairo strypą

a. Pasukite vairus statmenai dviračiui, Jei reikia, galite sureguliuoti vairo kampa. Naudokite 5 mm šešiakampj raktą ir atlaisvinkite varžtus, kad sureguliuotumėte vairą, tada priveržkite varžtus.
b. Naudokite šešiakampj raktą ir atlaisvinkite apatinio stiebo kampo reguliavimo varžtą. Suderinkite stiebą j tinkamą kampa ir priveržkite varžtą.

c. Reguliuokite stabdžių svirčių, ekrano, skambučio padėtį pagal savo poreikius.

DĖMESIO: Prieš važiuodami dviračiu, jsitikinkite, kad visi užraktai buvo atsargiai užspaudžiami.

ŽINGSNIS 2: Idiekite pedalus

Naudokite 15 mm veržlę, kad pritvirtintumėte pedalus, kaip parodyta paveiksle.

L R L1 R

PASTABOS:

Prieš surenkant, pedalų sriegiai turi būti sutepti.

Patikrinkite galines dangtelius abiejose pedalèse, kad nustatytumète kuri yra kairioji, o kuri dešinioji pedala. Atkreipkite dèmesj, kad dešinysis pedalas susisuka pagal laikrodžio rodyklę, o kairysis - prieš laikrodžio rodyklę. Isitikinkite, kad sukimo momentas yra 35 N·m.

3 ŽINGSNIS: Balnelio aukščio reguliavimas ir pritvirtinimas

Reguliuokite balnelj

Tinkamas balnelio sureguliavimas yra svarbus kūno padėčiai minant ir leidžia pasiekti geriausią našumą su mažesne sąnarių apkrova. Prieš naudojant važiuokite dviračiu ir sureguliuokite balnelio aukštį ir kampa.

Aukštis

Balnelio aukštį reikia koreguoti pagal kojų ilgį. Aukštis nustatomas teisingai, jei sėdint pasiekiate pedalą, esantį žemiausioje padėtyje su kulnu. Kojas turi būti visiškai tiesios. Reguliuokite aukštį pagal šias nuorodas.

Atidarykite uždarymo svirtj ir sureguliukite balnelio aukštj, po reguliavimo priveržkite varžtą arba spaustuką, fiksuojantj atramą.

1 2 3

PASTABOS:

Bet koku atveju aukščio reguliavimo metu paisykite STOP ŽENKLĄ ant balnelio vamzdžio.

Žymė visada turi būti jdėta j rémo vamzdį.

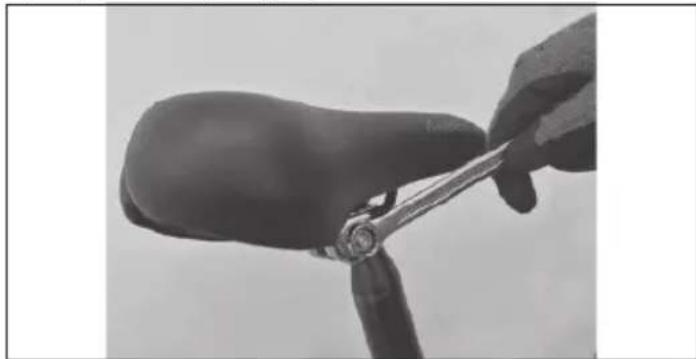

Kampas

Jei norite laikyti balnelj ne visiškai horizontalu, o su šiek tiek pakeltu „nosiuku“, reikia atlaisvinti užveržimą, esantį po balneliu, ir reguliuoti kampą. Dar kartą priveržkite užveržimą, kad balnelis nejudėtų. Balnelio padėties pakeitimai, net ir maži, gali paveikti komfortą minant. Kiekvieną kartą reguliuodami patariama keisti tik vieną kartą ir palaipsniui, kol rasite patogiausią ir teisingą padėtį.

Ant balnelio vamzdžio yra žymė su stopo riba. Įsitikinkite, kad spaustukas reguliuojanti balnelio padėtį, yra gerai užveržtas.

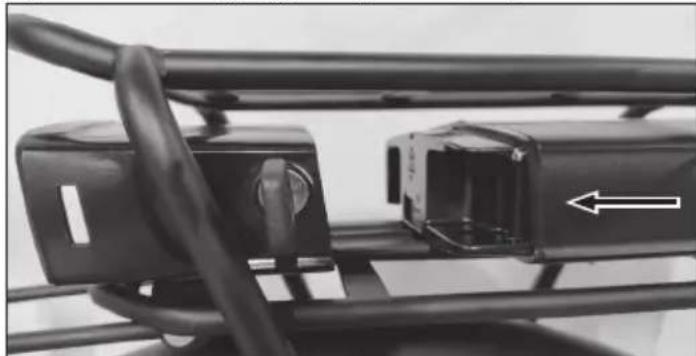

a. Idèkite akumuliatorių į angą, esančią dviračio rèmo gale.

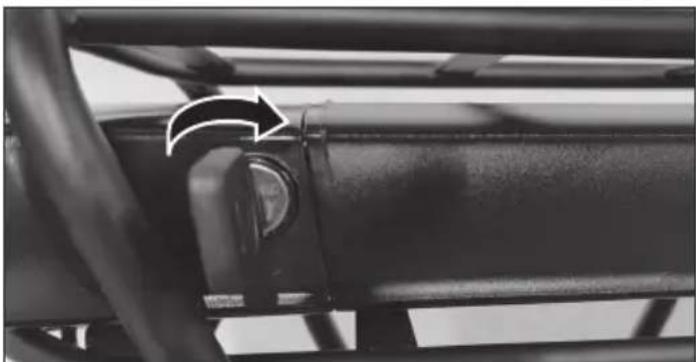

b. Naudokite pridedamus raktus (pritvirtintus prie vairo), kad užfiksuotumėte akumuliatorių – pasukite raktą pagal laikrodžio rodyklę, kad pritvirtintumėte.

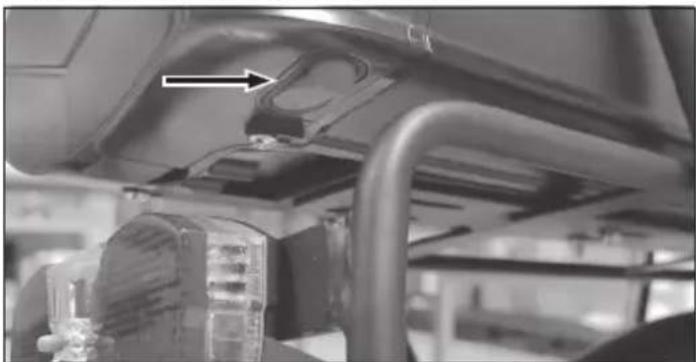

c. Raskite raudoną maitinimo jungiklj po akumuliatoriumi ir nustatykite jì ON padėtį, kad suaktyvintumėte akumuliatorių.

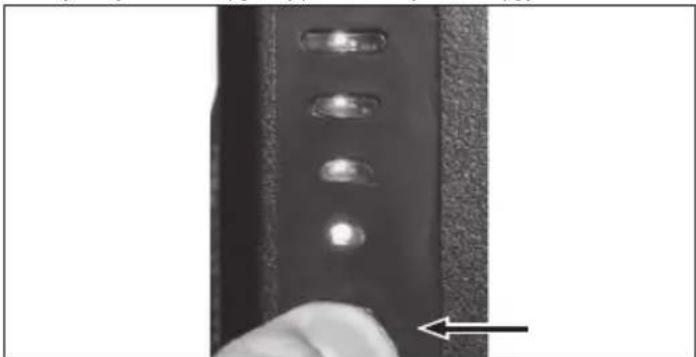

d. Paspaude būsenos mygtuką, patikrinkite įkrovimo lygį.

3 šviesos jsijungusios: 70% likutinė ikrova

2 šviesos jsijungusios: 40% likutinė ikrova

1 šviesa (raudona) jsijungusi: iki 15% likutinė jkrova (akumuliatorių reikia kuo greičiau jkrauti).

Kaip naudotis E-dviračiu

Prieš pirmą kartą naudodamiesi, pilnai jkraukite bateriją. Reguliariai tikrinkite padangų slėgį, siekdami geriausio veikimo.

Kaip jkrauti

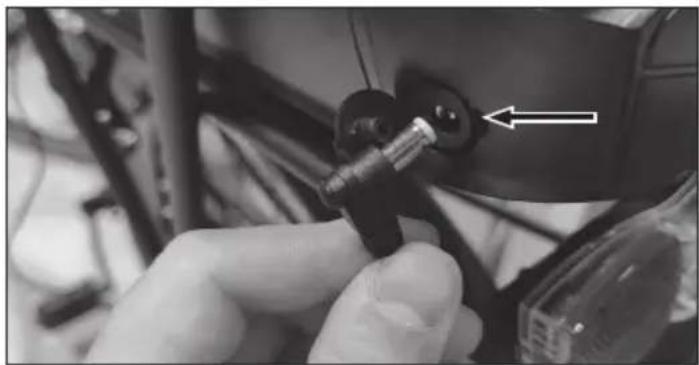

a. Atidarykite gumos dangtelj ir jkiškite kroviklj i elektrinio dviračio krovimo prievadą. Isitikinkite, kad ikroviklio lizdas yra nurodytoje kryptyje.

b. Prijunkite kroviklj prie sieninės elektros lizdo.

c. Prijungus prie baterijos kroviklio, baterija pradės krauti, o krovimo indikatorius ant kroviklio pasidarys raudonas.

d. Kai ikrovimas pabaigtas, krovimo indikatorius pasikeis i žalią. Kai visiškai ikrauta, pašalinkite baterijos kroviklj.

e. Uždarykite gumos dangtelj po jkrovimo.

Šis elektrinis dviratis turi „asistuojamą pedalą” sistemą, sudarytą iš variklio, baterijos ir greičio jutiklio.

Svarbu žinoti, kad kai sistema jungta, variklis tiekia energiją tik tuo metu, kai pedalate. Kai nustojate pedalate, variklis išsijungia, ir elektrinė pagalba dingsta.

Visose pedalams padedamose dviračiuose variklis išsijungia ir elektra nutrūksta, kai pasiekiamas elektriniams dviračiams leistinas maksimalus 25 km/h greitis.

Kai greitis nukrenta žemiau šios ribos, elektrinė pagalba vėl prasideda, kol nustojate pedalate.

ljunkite e-dviratj ilgu ⏻ mygtuko paspaudimu ekrane.

Ekrano funkcijos:

1 2 3 3 4 5 + - E F 2 3

1. "ON/OFF" maitinimo mygtukas – Jlungia ir išjungia dviratj
2. "F-E" šviesos – Nurodo akumuliatoriaus talpą.
3. "+/-" mygtukas - Pasirinkite pedalų pagalbą

1 lygis
2 lygis
3 lygis
4 lygis
5 lygis

Pedalų pagalbos sistema yra jungta paspaudus "ON/OFF" mygtuką. Pagalbos lygis nustatomas i "1", mažiausias.

Norédami jī pakeisti: praděkite miněti pedalus ir stabilizuokite greitj; paspauskite mygtukus „+ / -”, kad pasirinktuměte reikiamą pagalbą.

Vaikščlojimo pagalba:

Paspaudus ir laikant "-" mygtuką 3 sekundes, suaktyvinama vaikščiojimo pagalba.

Perjunkite pavaras

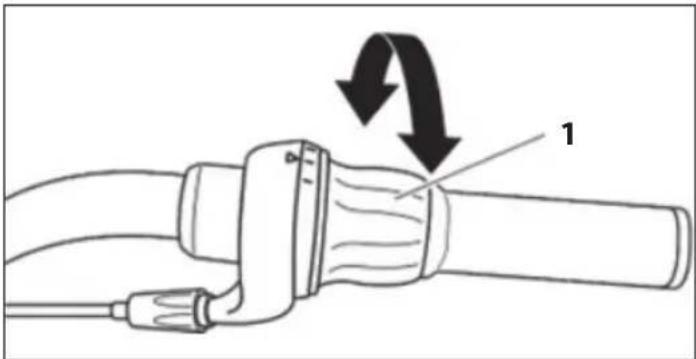

Naudokite sukamają rankeną, esančią dešinėje rankenos dalyje, norėdami valdyti galinius perjungiklius. Pavarų jungimo indikatorių, pasirinktas pavarų, matomas šalia sukamosios rankenos.

Norėdami valdyti perjungiklj su sukamu rėmu, atlikite šiuos veiksmus:

a. Spauskite pedalą i priekj.
b. Pasukite žiedą (1) su ranka pagal laikrodžio rodyklę, kad pereitumėte prie mažesnio žiedo, kur pedalų įtempimas bus didesnis.
c. Pasukite pavarų perjungiklio žiedą ranka prieš laikrodžio rodyklę, norėdami pereiti prie didesnės pavaros, kur pedalų įtempimas bus mažesnis.

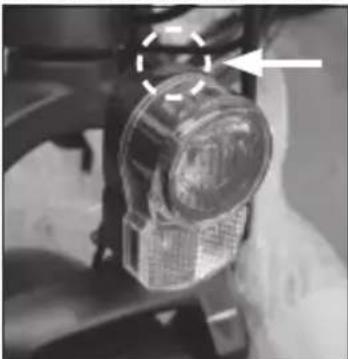

Apšvietimas yra vienas iš pagrindinių dviračių naudotojų saugumo elementų ir turi būti įrengtas. Jei ketinate važiuoti mažo matomumo sąlygomis, įsitikinkite, kad apšvietimas veikia tinkamai.

Dviratis aprūpintas priekiniu ir galiniu apšvietimu, maitinamu AAA elementais.

Paspauskite mygtuką ant šviesos, kad jjungtumėte juos.

Baterijos yra pavojingas produktas, po naudojimo turėtų būti išmestos į tam skirtą konteinerį.

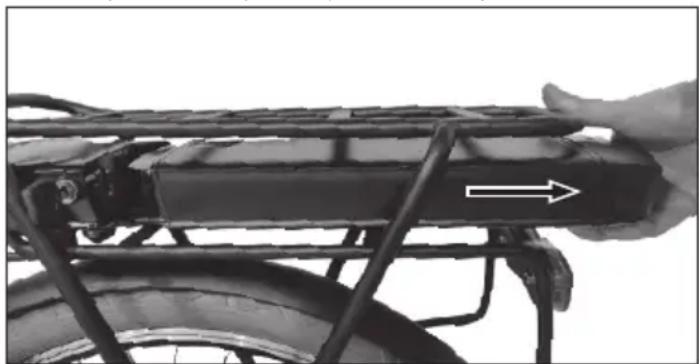

Akumuliatoriaus išėmimas

a. Isitikinkite, kad dviratis saugiai pastatytas ant laikiklio. Pasukite raudoną jungiklj i padėtį OFF - 0.
b. Pasukite raktą prieś laikrodžio rodyklę j „OPEN” padėtį.
c. Tvirtai laikykite akumuliatorių ir traukite jį atgal naudodami apatinį

rankeną. Rekomenduojama laikyti akumuliatorių abiem rankomis.

d. Akumuliatorių galima įkrauti ir nepritvirtintą prie dviračio.

Akumuliatoriaus ir įkroviklio priežiūra

LITIO AKUMULIATORIUS

Pasibaigus kiekvienam dviračio naudojimui arba jei akumuliatorius išsikrovęs, jkraukite ji.

Po ilgo naudojimo akumuliatoriaus talpa palaipsniui mažės.

Vidutinis akumuliatoriaus tarnavimo laikas priklauso nuo asmeninio naudojimo ir laikymo sąlygų. Net tinkamai prižiūrimos pakartotinai jkraunamos baterijos nėra amžinos. Vidutiniškai litio akumuliatorius išlieka aktyvus apie 500 įkrovimo ciklų. Reikėtų atsižvelgti į tai, kad su kiekvienu įkrovimu akumuliatoriaus „talpa” proporcingai mažėja. Net daliniai įkrovimai (pavyzdžiui, 1 valandos įkrovimas) turi būti laikomi, galimų ciklų skaičiaus atžvilgiu, kaip visiškas įkrovimas. Periodiškai visiškai iškraukite akumuliatorių ir įkraukite jį.

Jei dviračiu nesinaudojama ilga laika, nepalikite baterijos prijungtos prie jkroviklio ilgiau nei 8 valandas. Palikite ikrauti apie 4 valandas. Tokiu atveju nekreipkite dëmesio ikumuliatoriaus jkroviklio šviesas.

Kai akumuliatorius visiškai išsikroves, jj reikia iš karto ikrauti. Neišnaudokite iškrauto akumuliatoriaus, bet iškart pradėkite ikrovimo ciklą. Tokiu atveju atlikite ilgesnį ikrovimo ciklą, apie 6 valandas, kad baterija būtų visiškai aktyvuota.

Rekomenduojama dviračiu naudotis kartą arba du per metus, kol baterija visiškai išsikrauna. Tada visiškai jkraukite ji. Šis procesas turi teigiamą poveikį akumuliatoriaus tarnavimo laikui.

Akumuliatoriaus talpa ekrane

Kai ijungiate dviračio variklj ir pradedate pedaluoti, akumuliatoriaus piktograma ekrane rodo momentinį ikrovimą, o ne tikrają ikrovos prieinamumą.

Įkalnės maršrutų atvejais, kai variklis labiau įtempęs, indikatorius gali parodyti sumažintą likusią įkrovimą (ekrane mažėja užsidegusių LED skaičius). Kai variklis sustoja, stotelės ar inercijos atveju (pavyzdžiui, nusileidus), indikatorius gali parodyti didesnį užtikrinamą įkrovimą (nesant apkrovos variklyje, padidėja akumuliatoriaus įtampa).

Todėl geriausias laikas užtikrinti likusį akumuliatoriaus įkrovimą yra pasiekus pastovų greitį ir esant lygiui tiesam keliui, po akumuliatoriaus darbo stabilizavimo.

Baterijos jkrovimas

Įkraukite akumuliatorių, neišimdami jo iš rėmo.

Po kiekvieno dviračio naudojimo visada verta ikrauti akumuliatorių. Visuomet ikrautas akumuliatorius pailgina jo tarnavimo laiką.

Privaloma naudoti pridėtą akumuliatoriaus įkroviklį ir laikytis jo instrukcijų. Nenaudokite akumuliatoriaus įkroviklių, kurių Sharp nepatvirtino. Jie gali pažeisti akumuliatorių ir sutrumpinti jo tarnavimo laiką. Naudojant asmeninius aksesuarus, kurie nebuvo pridėti su dviračiu, teisėta garantija automatiškai baigsis.

Prieš įkrovimą kruopščiai perskaitykite šias instrukcijas ir laikykitės jų proceso metu.

• Naudokite tik pridėtą akumuliatoriaus įkroviklj.
• Laikykite akumuliatoriaus jkroviklj ir akumuliatorių toli nuo vaikų ir gyvūnų.
• Ikrovimo procesas turi būti atliekamas erdvioje, vėsioje ir sausoje vietoje; toli nuo tiesioginių šilumos šaltinių ir drėgmės.
• Jei ikrovimo procesas vyksta, kai akumuliatorius yra dviračio viduje, jsitikinkite, kad jis stabiliai ant stovo ir išjungtas.
• Įkrovimo metu Įkrovikliui įšilti yra normalu.
  • Nedengkite akumuliatoriaus jkroviklio.
• Laikykite kištukus visada švarius ir sausus.
• Nedrékinkite akumuliatoriaus jkroviklio.
• Nenaudokite akumuliatoriaus jkroviklio ir/ar akumuliatoriaus, jei jie sugadinti.

- Visada pirmiausia prijunkite jkroviklj prie akumuliatoriaus, o tada prie maitinimo lizdo.

- Nevykdykite jkrovimo proceso veikiant tiesioginémis saulés spinduliais.

- Nenaudokite akumuliatoriaus jkroviklio kitais tikslais ar kitiems jrenginiams.

- Įtampos kritimai įkrovimo ciklų metu gali sugadinti akumuliatorių.

Neišdrjskite palikti akumuliatoriaus prijungto prie jkroviklio ilgiau nei 8 valandas.

Jei akumuliatoriaus temperatūra per daug pakyla, bus jaučiamas nemalonus kvapas: nedelsiant sustabdykite įkrovimą ir susisiekite su paslaugų centru.

Akumuliatoriaus DUK

Ar normalu, kad akumuliatorius sušyla įkrovimo metu?

Taip, įkrovimo metu akumuliatorius sušyla.

Akumuliatoriaus jkroviklio priežiūra

Laikykitės šių akumuliatoriaus įkroviklio priežiūros instrukciju:

• Kai akumuliatorius pilnai ikrautas, pirmiausia atjungti laidą nuo lizdo, o tada nuo akumuliatoriaus maitinimo kabelio.
• Laikykite akumuliatoriaus jkroviklj sausoje ir švarioje vietoje.
• Akumuliatoriaus jkroviklis nereikalauja priežiūros. Bet koks atidarymas arba manipuliavimas draudžiamas.
• Jei įtariate, kad akumuliatoriaus įkroviklis pažeistas, kreipkitės į paslaugų centra.
• Jei kabelis pažeistas, kreipkitės i paslaugų centra jį pakeisti.
• Jei akumuliatoriaus jkroviklio temperatūra per daug pakyla (daugiau nei 65°C), bus jaučiamas nemalonus kvapas: nedelsiant sustabdykite jkrovimą ir susisiekite su paslaugų centru.

Priežiūra ir valymas

Technologiniai pasiekimai padarė E-dviratį ir jo komponentus sudėtingesniais nei anksčiau, o inovacijų tempas didėja. Dėl šios nepertraukiamos evoliucijos svarbu, dėl bet kokio mechaninio ir / arba elektros remonto ir / arba priežiūros, kreiptis į įgaliotą aptarnavimo centra. Dėl rutininės priežiūros ir valymo, laikykitės žemiau pateiktų nurodymų.

Inspektavimas ir priežiūra

Saugumui ir ilgam dviračio tarnavimo laikui užtikrinti rekomenduojama regulariai jj tikrinti, kad suvoktume mechaninės dalies būklę ir, jei reikia, paprašytume techniko pagalbos.

Gerai mechaninės ir elektrinės dalies būklės palaikymas yra pagrindinis Jūsų saugumui naudojimo metu. Periodiškai tikrinkite laidīninkus ir elektros jungtis, kad įsitikintumėte, jog jos nėra pažeistos.

Dviračio dalis	Visada patikrin-kite prieš naudo-jimą	Perio-diškai tikrinkite	Valykite ir tepkite	Regu-liuokite ir veržkite	Taisykite, jei reikia
Padangu slėgis
Padangu būklė
Stabdžių regulia-vimas
Vairo užraktas
Ekranas:
Balnelio užraktas
Stabdžių kala-dėlės
Stabdžių kabelio įtempimas
Stipinų įtem-pimas
Rato centravimas
Stebulės
Grandinės tepimo
Galinis pavarų perjungiklio kalibravimas
Reflektoriai
Akumuliatorius ir akumuliatoriaus ikroviklis
Vairas
B,B.
Varžtai, veržlės, sraigtai, užraktai

Komponentai, linkę i įprastinį susidėvėjimą (pvz., padangos, grandinė, stabdžiai) nėra padengiami garantijos.

Dviračio pagrindinė priežiūra gali ir turi būti atliekama tiesiogiai savininko; nereiškia specialių įrankių ar specifinių techninių žinių, viršijančių šio vadovo paaiškinimus.

Čia pateikiame keletą intervenciju, kuriuos galite atlikti patys, pavyzdžiu. Visi kiti inspektavimo, priežiūros ir remonto paslaugos turi būti atliekamos specializuotame centre kvalifikuoto techniko. Visada kreipkitės i techninį paslaugų centrą dėl bet kokių abejonių ar neaiškumu.

Reguliuokite stabdžius

Dviratis aprūpintas V-BRAKE stabdžiais.

Dešinioji svirtis valdo galinius stabdžius. Kairioji svirtis valdo priekinius stabdžius.

Reguliuodami V-BRAKE stabdžius, palaikykite apie 2 mm atstumą tarp

stabdžių kaladėlių ir rato krašto. Abi stabdžių kaladėlės turi palieskti ratlankį vienu metu stabdymo metu ir neturi liesti dangčio. Reguliavimas turėtų būti atliekamas sukant reguliavimo varžtus ant stabdžių. Jei turite abejonių arba pastebite kokius nors nelygumus naudojimo metu, patikrinkite savo dviratį pas kompetentingą mechaniką.

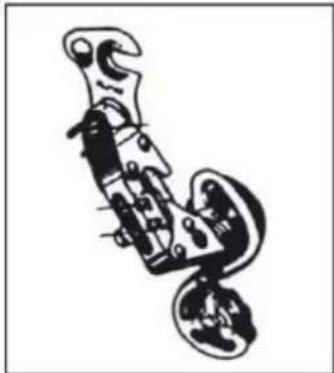

Reguliuokite pavarą

Jei grandinė sunkiai pakyla ant didžiojo galinio žvaigždutės (pavarų perjungiklis ant vairo yra pasukta iki maksimumo), šiek tiek atsukite varžtą B, vengiama kad grandinė eitų už paskutinės žvaigždutės.

Jei grandinė sunkiai nusileidžia ant mažosios galinės žvaigždutės, šiek tiek atsukite varžtą A, kad suderintumėte perjungiklio įtaisą ant mažosios žvaigždutės.

Varžtu ir veržlių priveržimas

Naudojimo metu dėl vibracijos kai kurie varžtai gali atsilaisvinti. Patariame periodiškai tikrinti varžtu tvirtumą. Kiekvienas pažeista ar prarasta dalis pakeiskite iškart. Žemiau pateikta kai kurių komponentų surinkimo priveržimo sukimo verčių lentelė. Kiekvienam komponentui pateikiamas „minimumo – maksimumo” intervalas, kuriame tie komponentai paprastai laikomi. Lentelė yra grynai indikacinė, nes vėl pasikartojame, kad įvairūs kintamieji prisideda prie tikslinio sukimo laipsnio, kuris turi būti taikomas įvairioms varžtoms, tokioms kaip medžiaga, naudojama varžtai ir / arba sriegiui, sekcijos ir medžiagos, ant kurios veikiate, storio, ir žinoma, interfeisuojamų dalių medžiaga.

Priveržimo sukimo verčių yra išreikstos niutonmetrias; atsiminkite, kad norėdami teisingai atlikti šią operacija, reikalingas raktas, kuris atsijungia, kai pasiekiamas norimas sukimas.

Priekinės stebulės veržlė	20 - 27 Nm
Galinės stebulės veržlė	27 - 33 Nm
Balnelio spaustukas	7 - 22 Nm
Stabdžiai	10 Nm
Stabdžių kaladėlė	8 Nm
Stabdžių kabelis	5 Nm
Galinių pavarų perjungiklio kabeliai	5 - 6 Nm
Sėdynės spaustukas	10 - 14 Nm
Vairo kolonėlės veržlė ir varžtas	18 - 20 Nm
Pavarų perjungiklis ant pakabos 12 + 15 Nm
Priekinės pavaros perjungiklio veržlė	5 - 7 Nm
Diskinių stabdžių suportų veržlė	6 - 8 Nm
Stiebas prie šakės	5 - 8 Nm
Stiebas prie vairo	5 - 8 Nm
Perjungikliai ant vairo	10 Nm
B.B. grandinės ratas ir alkūnė	32 - 50 Nm
BSA B.B. dalis	70 Nm
Pedalai	34 - 40 Nm

lsijudinimo laikotarpis

Jūsų dviratis bus efektyvesnis ir išliks optimaliai būklė ilgą laiką, kurios metu bus laužomas prieš pradėjus intensyviau naudoti.

Stabdžių arba pavarų kabeliai, stipinai ir kitos mechaninės dalys gali atsilaisvinti pirmajame naudojimo etape, tad reikės paslaugų centro koregavimo.

Mes rekomenduojame po 30/35 valandų naudojimo ir bet kuriuo atveju po pirmojo 30 dienų, patikrinti elektrinį dviratį paslaugų centre.

Bet kuriuo atveju, dėl bet kokios problemos ar abejonės, kurių negalite išspręsti patys, visada kreipkitės į specializuotą techninės pagalbos centra ir nenaudokite dviračio esant realioms ar tariamoms anomalijoms.

Rekomenduojama patikrinti mechaniką prieš kiekvieną naudojimą.

Po kiekvienos ilgos ar sudėtingos kelionės ant neužpildytos vietos, veikiant vandeniui ar smėliui ir bet kuriuo atveju kas 150 km.

• Nuvalykite dviratj.
• Suteptukite grandinę, lavina ratą, pavarų dėže ir tada pašalinkite perteklinio aliejaus. Galite paprašyti savo pasitikinčio techniko patarimo dėl geriausios rinkoje esančių tepimo priemonių ir priežiūros dažnumo.
• Užspauskite priekinj stabdį ir stumkite dviratį pirmyn ir atgal, įsitikinkite, kad viskas tvarkoje. Jeigu girdite garsą su kiekvienu judesiu, greičiausiai sutrukimai yra su vairu: susisiekite su paslaugų centru.
• Pakelkite priekinį ratą nuo žemės ir pasukite jį dešinėn ir kairėn, užtikrindami, kad vairas būtų švelni. Jei vairas pasisuka kietai, greičiausiai sutrukimai yra su vairu: susisiekite su paslaugų centru.
• Įsitikinkite, kad veržlės, varžtai, užraktai ir visos mechaninės bei fiksavimo dalys yra uždarytos ir neapsidėvėjusios / nepažeistos.

Dviratis ir jo mechaninės dalys yra veikiamos susidėvėjimo. Medžiagos, iš kurių jos sudarytos, turi skirtingus gyvavimo ciklus. REKOMENDUOJAMA PERIODIŠKAI ARBA MAŽIAUSIAI KAS METUS PATIKRINTI Dviratis, ĮVERTINTI TEISINGĄ FUNKCIONALUMĄ IR DALIŲ DĖVĖJIMOSI BŪKLĘ IR JĄ PAKEISTI, JEI REIKIA.

Tuščia padanga

Nenaudokite dviračio, jei padanga yra tuščia ar iš dalies tuščia. Nešiokite ją pėsčiomis.

Jei padanga pradūrinėta, atlaisvinkite ratą nuo ašies, kad ją nuimtumėte, ir išleidkite orą iš padangos. Nuimkite padangą padangų svirtele, kad pašalintumėte ją nuo ratlankio. Pašalinkite perforuotą vidinį vamzdelį ir pakeiskite jį. Šiek tiek pripūskite kamerą ir pritvirtinkite padangą ant ratlankio virš kameros. Būkite atsargūs, kad nesugnybtumėte naujos vidinės kameros tarp ratlankio ir padangos. Pasukite ratą, kad įsitikintumėte, jog visa padanga yra tinkamai pritvirtinta ant ratlankio ir kad kamera yra visiškai jos viduje. Lėtai pripūsti iki rekomenduojamo slėgio, tikrinant padangos padėtį ant ratlankio. Pritvirtinkite ratą atgal. Jei kyla sunkumu, kreipkitės į servisą, kuris juos pakeistų.

Rekomenduojame šią operaciją vykdyti tik naudojant padangu svirtelę. Kitaip, naudojant atsuktuvą arba bet kokią kitą įrankių, rizikuojate pradūrinėti vidinį vamzdelį.

Nuvalykite dviratj

Dulkes nuo rėmo nuvalykite minkštu audiniu, purvą pašalinkite drėgnu audiniu ir neabrazyviniu valikliu. Nenaudokite aukšto slėgio ploviklių. Atsargiai nusausinkite visas dalis ir periodiškai užtepkite blizgesio vaško.

Valykite plastikines dalis ir padangas muilu ir vandeniu, atsargiai nusausinkite.

Jei naudojote šlapiomis ar lietingomis dienomis, atsargiai nusausinkite dviratį prieš jį parkuodami.

Nelaikykite dviračio tiesioginių saulės spindulių, drėgmės ar lietaus veikiamoje vietoje. Jei negalite jo patalpinti po pastoge, uždenkite jį tamsiu vandeniui atspariu apdangalu.

Druska yra labai korozuojanti. Jei gyvenate ar naudojate dviratį pakrančių zonose, rekomenduojama dviratį dažnai plauti nuolat pašalinant druska,

visada atsargiai nusausinkite ir dažykite antikorozine medžiaga ne dažytose dalyse.

Periodiškai tepkite ašj, laisvą ratą, grandinę ir kitas dalis, kurios to reikalauja. Periodiškai tikrinkite varžtus, veržles, sraigtus, užraktus, kad įsitikintumėte, jog jie yra tvirti.

Dviračio saugojimas

Laikykite dviratj sausoje ir uždengtame vietoje, vengiant tiesioginio saulės, blogo oro ir druskos poveikio.

Jei planuojate ilgą laiką nenaudoti dviračio, prieš jį parkuodami, gerai ir kruopščiai nuvalykite.

Iš dalies nusileiskite padangas ir, jei įmanoma, pakabinkite dviratį ir uždenkite rankšluosčiu, pageidautina medvilniniu. Nenaudokite plastikinio uždangalo.

Įkraukite akumuliatorių ir palaikykite jį pakrautą kartą per du mėnesius, kad išvengtumėte visiško išsikrovimo. Įsitikinkite, kad akumuliatoriaus įkroviklis nėra prijungtas prie elektros tiekimo ar dviračio.

Rekomenduojama ličio akumuliatoriaus laikymo temperatūra yra nuo 0° iki 25°. Venkite laikyti akumuliatorių per šaltose ar per karštose vietose.

Neleiskite akumuliatoriui ilgą laiką būti veikiamam šilumos šaltinių (+ 35/40 °).

Neleiskite akumuliatoriui likti su kondensatu, kuris gali ją sugadinti, sukelti trumpojo jungimo ar korozijos.

Gedimų nustatymas ir šalinimas

Aprašymas Priežastys Sprendimas
Problema galiniu pavarų perjungikliu	Laisvos ir/ar pažeistos kabeliaiNetinkamas sureguliavimas	Kalibruokite ar pakeiskite kabeliusKalibruokite galinį pavarų perjungiklj
Problema su grandine	Laisvas grandinės jungtisLankstytas ar sulaužytas grandinės jungtisNereguliuota pavarų dėžė	Priveržkite varžtusPakeiskite grandinės jungtįKalibruokite galinį pavarų perjungiklj
Triukšmas pedalais	Grandinė nepalubrikavoSulaužyti pedalų guoliaiSulaužyti B.B. guoliaiSulankstytas alkunės svirtisAtlaisvinti B.B.	Sutepkite grandįPakeiskite pedaląPakeiskite B.B..Pakeiskite alkūnęUžfiksuokite B.B..
Laisvas ratelis nesisuka	Laisvo rato kaiščiai užblokuoti	Tepkite laisvą ratą ar jei reikia pakeiskitejj
Stabdžiai neveikia tinkamai	Susidėvėjusios stabdžių kaladėlėsŠlapios ar nešvarios stabdžių kaladėlėsLaisvos ir/ar pažeistos kabeliaiStabdžių svirtis užblokuotaNetinkamas stabdžių reguliavimas	Pakeiskite stabdžių kaladėlesValykite stabdžių kaladėles ir ratlankiusKalibruokite ar pakeiskite kabeliusKalibruokite stabdžių svirtįKalibruokite stabdžius
Stabdant girdimas švilpimas	Susidėvėjusios stabdžių kaladėlėsNetinkamas stabdžių reguliavimasŠlapios ar nešvarios stabdžių kaladėlėsLaisvos stabdžių rankenos	Pakeiskite stabdžių kaladėlesKalibruokite stabdžiusValykite stabdžių kaladėles ir ratlankiusPatikrinkite rankenų varžtus ir užfiksuokite teisingai
Stabdant girdimas duslus garsas	Iškilimas ant ratlankioRatas nėra išlygintasNetinkamas stabdžių reguliavimasLaisvos stabdžių rankenosLaisvas vairas	Suremontuokite ar pakeiskite ratlankį (kreipkitės į servisą )Suremontuokite ratą (kreipkitės į servisą )Kalibruokite stabdžiusPatikrinkite rankenų varžtus ir užfiksuokite teisingaiPriveržkite vairą
Žvangėjantis ratas	Pažeista stebulėRatas nėra išlygintasUžrakintas vairasRatas nėra tinkamai pritvirtintas	Pakeisti stebulęSuremontuokite ratą (kreipkitės į servisą )Kalibruoti vairąPatikrinti ratą
Vairavimas nėra sklandus	Ratas nėra išlygintasUžrakintas vairasRėmo arba šakės deformacija	Suremontuokite ratą (kreipkitės į servisą )Kalibruoti vairąKreipkitės į aptarnavimą dėl taisymo
Dažni pradurimai	Pažeista arba sena vidinė kameraPažeista padangaPadanga netinka ratlankiuiPadanga nepatikrinta po ankstesnio pradurimoPer žemas padangos slėgisSpokes išsikiše iš ratlankio	Pakeisti vidinę kamerąPakeisti padangąPakeisti padangąPakeisti padangąPatikrinkite slėgį ir sureguliuokitePakeisti spiltelę
Dviračiui sumažėjęs autonomija ir/ar greitis	Maža baterijaSugadinta arba nusidėvėjusi baterijaMažas rato slėgisStabdžiai trinasi į ratlankiusVėjo kryptis, kylimas...	Įkrauti baterijąPakeisti baterijąPripūsti padangasKalibruoti stabdžiusIr iespėjams, ka šādos lietošanas gadījumos celojumaautonomijatieksamazinātatiek samazināta šādos gadījumos.
Dviratis veikia, bet ekranas nerodo baterijos įkrovos talpos	Atlaisvėję jungikliaiPažeistas kabelis / apvalkalasPažeistas ekranas	Patikrinti visus jungikliusPatikrinti visus kabelius ir apvalkaląPakeisti ekraną
Ekrane matoma baterijos įkrova, bet dviratis neveikia	Sugadintas stabdžio inhibitoriusVariklio kabelio jungiklis atlaisvėjęs	Patikrinti stabdžius , pakeisti inhibitoriųPatikrinti jungiklj
Variklis veikia be pedalų	Sugadintas jutiklisSugadintas/pažeistas valdiklis	Pakeisti jutikljPakeisti valdiklj

Techninės specifikacijos

Modelis BK-CM03
Bendras
Nominali greitis 25 km/val
Dviračio svoris 25,5 kg
Rida* apytiksliai. 45 km
Maksimali apkrova 100 kg
Vairuotojo ügis 150-190 cm
Padangos/rato dydis 26" 2.125
Rémas
	Plieninis rémas su standžia priekine šakute
Elektronika
Variklis Galinės stebulės variklis 36V*250W
Baterija 36V*8Ah 288Wh ličio elementai
Baterijos jkrovimo ciklai Nuo 600 iki 700
Ekranas: LED 5 lygių pagalba
Akumuliatoriaus jkroviklis AC 100V-240V /DC 42V 2A
Įkrovimo laikas 5-7 valandos
Stabdžiai
	V-stabdžiai
Stabdžių svirtys Aliumininės stabdžių rankenos su išjungimo sistema
Pavarų perjungėjas
	Revoshift 6 greičiai, Shimano Tourney TZ

PASTABOS:

Kelionės diapazonas su pedalų pagalba gali skirtis priklausomai nuo įvairių naudojimo sąlygų ir gabenamų svorių. Šias vertes gali įtakoti naudotojo svoris, kelio tipas (status įkalnes), sunkių daiktų gabenimas, padangų slėgis, nepalankios oro sąlygos, taip pat kartotinis sustojimų ir judėjimas, todėl kelionės diapazonas gali būti žymiai sutrumpintas.
