NAUDOJIMO INSTRUKCIJA BK-GS03EW SHARP

„Bluetooth“ terminas ir logotipas yra registruoti prekės ženklai, kurie priklauso kompanijai „Bluetooth SIG, Inc.“

Naudokitės šiuo Greitojo gido, kad nustatytumėte ir pradėtumėte naudoti savo elektrinį dviratį. Norėdami gauti išsamesnės informacijos apie savo elektrinio dviračio modelį, prašome kreiptis į internetinę instrukciją, kurią galite rasti sekdami žemiau esančią nuorodą arba nuskenuodami QR kodą ir ieškodami pagal modelio pavadinimą BK-GS03.

Atviras galas raktas 08-10

Atviras galas raktas 13-15

Greito pradžios vadovas

0,12 colio (3mm) Allen raktas

0,16 colio (4 mm) Allen raktas

Phillips atsuktuvu

Kabelių tvirtinimo juostelės

Garantijos vadovas

0,20 colio (5mm) Allen raktas

0,24 colio (6 mm) Allen raktas

Pedalai

Guminè dangtelis

Ikroviklio naudojimo instrukcija

Svarbūs saugos nurodymai

ATSARGIAI ELEKTROS SMUGIO PAVOJUS NEATIDARYTI

Prieš naudodami prietaisą, perskaitykite šiuos saugos nurodymus ir atkreipkite dėmesį i įspėjimus:

Mirkčiojanti lemputė su rodyklės simboliu lygiakraščiame trikampyje skirta pranešti naudotojui apie neizoliuotos „pavojingos įtampos” atsiradimą gaminio korpuse, kuri gali būti pakankamai stipri, kad žmonėms sukeltų elektros smūgį.

Šauktukas lygiakraščiame trikampyje skirtas pranešti naudotojui apie svarbius naudojimo ir priežiūros (techninės priežiūros) nurodymus prietaiso naudojimo leidinyje.

Šis simbolis reiškia, kad gaminys turi būti utilizuojamas aplinką tausojančiu būdu, o ne išmetamas su buitinėmis atliekomis.

KS jtampa

II klasés jranga

Kad nesukeltumėte gaisro, žvakes ar kitus atviros liepsnos šaltinius laikykite atokiai nuo šio gaminio.

SVARBU: Atidžiai perskaitykite ir išsaugokite šiuos nurodymus.

DÉMESIO: Dèvěkite apsauginj šalmą! Norédami sumažinti sužeidimo riziką, važiuodami dévěkite tinkamą šalmą!

Avarijos ir sužalojimo rizika

• Netinkamas e-dviračio naudojimas dėl nepakankamų žinių gali sukelti avariją. Prieš važiuodami, prašome susipažinti su e-dviračio ypatybėmis.
• Iš anksto susipažinkite su stabdžių svirtimi, jei nepakankamai žinote, kur yra priekiniai ir galiniai stabdžiai. Prieš važiuodami taip pat atitinkamai sureguliuokite.
• Prašome įsitikinti, kad stabdžiai yra tinkamai sureguliuoti ir veikia gerai.

DÉMESIO: Aparatūra gali būti ne visiškai priveržta, įskaitant, bet neapsiribojant varžtais, veržlémis, priekinio rato veleno, galinio rato, vairavimo mechanizmais (vairu, stiebu), stabdžių sistema, važiuoklės sistema, pedalais ir t.t.

Norėdami sumažinti sužeidimo riziką, įsitilkinkite, kad visi dviračio elementai yra tvirtai ir teisingai pritvirtinti, o įrangos netekimo, sugadinimo ar kitų pažeidimų nėra.

DÉMESIO: Šis dviratis skirtas suaugusiems. Vaikai gali važiuoti tik suaugusiųjų priežiūroje.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, įsitikinkite, kad dviratis ir bet kurios jo struktūros nėra pasiekiamos vaikams iki 3 metų amžiaus.

DÉMESIO: Dél netinkamo dviračio naudojimo gali įvykti komponentų gedimas.

Avarijos ir sužalojimo rizika!

- Nevažiuokite per šlaitus ar kalnelius su dviračiu.

- Nevažiuokite šiuo dviračiu krosovo maršrutais. - Nevažiuokite dviračiu per laiptus, uolas ar kitus pakilimus, kurių aukštis didesnis nei 15 cm.

Netinkami priedai ar pakeitimai dviračiui ir neteisingi priedai gali sukelti dviračio gedimus.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, nepridėkite jokių papildomų priedų, kuriuos nepirkote iš pardavėjo arba neįgijote pardavėjo leidimo, įskaitant, bet neapsiribojant vaikų saugos sėdynėmis, priekabomis ir pan.

DÉMESIO: Nevairuokite dviračiu rizikingai.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, dviratį važiuokite tik teisingai. Įsitikinkite, kad galite kontroliuoti dviratį, ir nebandykite pavojingų veiksmų, įskaitant, bet neapsiribojant, važiavimą be rankų, šuoliais ir riedėjimais ant galinio rato.

PAVOJUS: Dviračio priežiūros stoka kelia nelaimingų atsitikimų ir sužalojimų riziką

Tikrinkite dviratį prieš kiekvieną važiavimą, įskaitant, bet neapsiribojant, stabdžių funkcija, padangų nusidėvėjimu ir PSI, varžtų ir veržlių būkle, vairavimu ir spindulių įtempimu.

Jeigu važiuodami išgirstate bet kokį nejprastą triukšmą, nedelsdami sustabdykite ir patikrinkite visą dviratį.

DĖMESIO: Užtikrinkite visišką laikymąsi vietos įstatymų. Baudų ir konfiskavimo rizika!

Prieš važiuodami dviračiu, jsitikinkite, kad dviratis atitinka jūsų vietos įstatymų standartus.

Reflektoriai nėra pakankamas šviesos šaltinis. Važiavimas auštant, sutemus, naktį ar kitu laiku, kai matomumas yra prastas, be tinkamos dviračio apšvietimo sistemos ir be reflektorių, yra pavojingas ir gali sukelti rimtų sužalojimų ar net mirtį.

Jeigu jūsų dviratis netinka tinkamai, galite prarasti kontrolę ir nukristi. Per stipriai priveržti varžtai gali ištempti ir deformuotis. Nepavieskite savo baterijos aukštai temperatūrai.

Važiavimas su netinkamai sureguliuotais stabdžiais ar nusidėvėjusiomis stabdžių kaladėlėmis yra pavojingas ir gali sukelti rimtų sužalojimų ar net mirtį.

Niekada nepumpuokite rato iki didesnio slėgio nei nurodyta ant rato šono arba ratlankio. Jei ratlankio maksimalus slėgis yra mažesnis nei nurodytas ant rato, visada naudokite mažesnį rodiklj. Viršijus rekomenduojamą maksimalų slėgį, gali nutrūkti ratas nuo ratlankio arba pažeisti ratlankį, kas gali sukelti dviračio pažeidimą ir sužeisti vairuotoją bei aplinkinius.

Geriausias ir saugiausias būdas iki reikiamo slėgio užpumpuoti dviračio ratą yra naudoti dviračio siurbli, kuriame yra integruotas slėgio matuoklis. Per stiprus arba per staigus stabdymas gali užrakinti ratą, dėl ko galite prarasti kontrolę ir nukristi. Staigus arba per didelis priekinio stabdžio naudojimas gali išmesti vairuotoją per vairo rankeną, dėl ko gali atsirasti rimtų sužalojimų arba mirtis.

Nedelsdami sustabdykite jkrovimo procedūrą, jei pastebite keistą kvapą ar dūmą.

• „SHARP“ neatsako už sužalojimus/mirtį, atsiradusią dėl netinkamo naudojimo.
• Sharp neatsako, jei nesilaikote vietos reglamentų ir apribojimų.
• Garantija neapima žalos, kurią sukėlė netinkamas prietaiso naudojimas, ypač naudojant ne namų ūkio tikslams, taip pat pakeitimai ir/ar pritaikymai, reikalingi šalims ar regionams, kuriems jis pradinėje stadijoje nebuvo suprojektuotas.
• Visada laikykitės vietos eismo taisyklių ir nacionalinių įstatymų bei reglamentų, naudodamiesi savo elektriniu dviračiu.
• Visada laikykitės vietos greičio ribojimų. NE VIRŠYKITE savo elektrinio dviračio greičio ribojimo.
• Naudodami šią priemonę visada dévėkite apsaugines priemones.
• Visada važiuodami savo elektriniu dviračiu dévěkite saugos šalmą.
• Būtinai vairuokite abiem rankomis. Draudžiama vairuoti viena ranka.
• Nevažiuokite paspirtuku esant blogoms oro sąlygoms.
• Nenaudokite šio elektrinio dviračio atliekant triukus ar pavojingus manevrus. Tai dviratis, skirtas naudoti namų aplinkoje.

• Nevežkite kitų žmonių ar tokių daiktų kaip krepšiai.

• Vietose, kur daug žmonių, važiuokite lėtai.

• Prieš naudodami įsitikinkite, kad visi varžtai ir veržikliai yra priveržti ir įprastos būklės.
• Įsitikinkite, kad sulankstomojo veleno galas jeina i angą išskleidžiant elektrinį dviratį.
• Paspirtuku nevažiuokite nelygiais keliais, per balas, alyvą ar ledą.
• Neatlikite staigių judesių eisme ar tokių veiksmų, kurių kiti gali nesitikėti.
• Nevažiuokite elektriniu dviračiu, jei esate už šalies amžiaus ribų.
• Nevežkite e-dviračiu greičiau nei leidžia šalies teisės aktai e-dviračiams.
• Nenaudokite elektrinio dviračio, jei jis yra sugadintas.
• Nenaudokite elektrinio dviračio, jei jo baterija skleidžia keistą kvapą ir/arba jkaista.
• Nenaudokite elektrinio dviračio, jei iš jo pradeda tekėti skystis, vengkite kontakto ir laikykite jį nepasiekiamoje vaikų vietoje.
• Prieš naudodamiesi, jsitikinkite, kad elektrinis dviratis néra pažeistas. Nevairuokite, jei yra bet kokio pažeidimo.
• Įsitikinkite, kad prieš naudodamiesi elektriniu dviračiu perskaitėte visą šį naudotojo vadovą.
• Išmokite važiuoti savo elektriniu dviračiu prieš naudodamiesi viešoje erdvėje.
• Šj elektrinį dviratį galima atpažinti pagal modelio ir serijos numerį, esantį ant vertinimo plokštės.
• Varomają jėgą sukuria elektrinis variklis, esantis varomajame rate.
• Ant e-dviračio gali važiuoti tik vienas žmogus.
• Nekoreguokite šio elektrinio dviračio jokiu būdu.
• Nenaudokite jokių dalių ar priedų, kurie nėra SHARP rekomenduojami ar patvirtinti.
• Važiuokite elektriniu dviračiu lygiomis paviršiumis. Neviršykite nurodyto posvyrio.
• Per didelis naudojimas sumažins šio elektrinio dviračio tarnavimo laiką.
• Naudojant gali įkaisti stabdžiai ir susijusios dalys. Po naudojimo nelieskite.

Įspėjimai dėl akumuliatoriaus ir įkroviklio

• Nejjunkite elektrinio dviračio, kai jis jkraunamas.
• Kai akumuliatorius ikraunamas iki galo, ištraukite ikrovimo laidą.
• Ekrane esantis akumuliatoriaus indikatorius rodo jo tarnavimo trukmę.
• Kai baterija yra nusilpusi, gali sumažeti elektrinės pagalbos galia. Rekomenduojama pradėti krovimą, kai įkrova yra 20-40%.
• l'kraukite akumuliatorių po kiekvieno naudojimo.
• Jeigu elektrinio dviračio ilgai nenaudojate, jkraukite jj bent kartą per mėnesį. Atkreipkite dėmesį, kad jei baterija ilgai nejkraunama, ji įsijungs į savisaugos būseną ir nebebus galima ją jkrauti. Tokiu atveju, prašome susisiekti su savo prekybininku.
• Norédami ikrauti, pirmiau jstatykite ikroviklio laidą i ikrovimo lizdą, o tik po to j elektros tinklo lizdą.
• Ikraunant akumuliatorių ikrovimo indikatorius šviečia raudonai; tai reiškia, kad vyksta įprastas ikrovimas. Kai indikatoriaus spalva pasikeičia įžalią, ikrovimas baigtas.
• Naudokite tik originalų įkroviklį įkrauti akumuliatoriui.
• įkroviklis turi perkrovos apsaugos funkcija, jei elektrinis dviratis yra 100% pilnai įkrautas, įkroviklis automatiškai sustabdys įkrovimą.
• Atsikratykite baterijų ir elektrinių dviračių laikydamiesi jūsų šalyje galiojančių reglamentų.

Maitinimo elementai

• Nelaikykite maitinimo elementų aukštoje temperatūroje ir nedėkite tokiose vietose, kur temperatūra gali staigiai pakilti, pvz. prie židinio ar prieš tiesioginius saulės spindulius.
• Nelaikykite maitinimo elementų prie šildymą spinduliuojančių šaltinių, nemeskite į ugnį, neardykite ir nebandykite įkrauti vienkartinio įkrovimo elementų; jie gali ištekėti arba sprogti.
• Maitinimo elementas gali sprogti, jeigu jį mesite į ugnį arba mechaniškai traiškysite ar pjaustysite.
• Palikus maitinimo elementą itin aukštos temperatūros aplinkoje jis gali sprogti arba iš jo gali ištekėti degūs skysčiai ar dujos.
• Veikiamas itin žemo oro slėgio maitinimo elementas gali sprogti arba iš jo gali ištekėti degūs skysčiai ar dujos.
• DÉMESIO: Sprogimo ar įrangos pažeidimo rizika, jei naudojamos netinkamo tipo baterijos.
• Nenaudokite skirtingų maitinimo elementų kartu arba maišykite naujus ir senus maitinimo elementus.
• Nenaudokite kitokių maitinimo elementų, negu nurodyta.

Šio jrenginio ir maitinimo elementų utilizavimas

• Neišmeskite šio prietaiso ir jo maitinimo elementų su nerūšiuotomis buitinėmis atliekomis. Nugabenkite jį į specialų elektrinės ir elektroninės įrangos surinkimo tašką perdirbimui, vadovaudamiesi vietoje galiojančiais įstatymais. Taip prisidėsite prie žaliavų išteklių tausojimo ir aplinkos saugojimo.
• Daugelyje ES šalių maitinimo elementų utilizavimą reglamentuoja įstatymai. Ant elektrinės įrangos, jos įpakavimo ir maitinimo elementų nurodomas perdirbimo simbolis primena naudotojams, kad tinkamai tokius daiktus utilizuotų. Naudotojai turi naudoti esamas naudotos įrangos ir maitinimo elementų surinkimo vietas. Daugiau informacijos gali suteikti pardavėjas arba vietos v įstaigos.

Baterijos pašalinimas prieš išmetant

- Baterija buvo paslėpta apatinėje vamzdyje. Vamzdžio apačioje yra dangtis ir varžtai, laikantys bateriją, valdiklj ir laidus. Norėdami pašalinti bateriją, išsukite visus varžtus apačioje ir šone apatinėje vamzdyje, atjunkite laidą ir atidarykite dulkių kištuką įkrovimo porte.

CE pareiškimas:

• „Sharp Consumer Electronics Poland sp. z. o. o.“ pareiškia, kad ši įrenginys atitinka būtinus reikalavimus ir kitas svarbias radijo ir telekomunikacijų įrangos direktyvos 2014/53/ES nuostatas.
• Visas ES atitikties deklaracijos tekstas yra prieinamas sekdami nuorodąwww.sharpconsumer.com ir tada įvedus savo modelio atsisiuntimo skyrių ir pasirinkus „CE pareiškimai“.

Pedelec yra dviračio tipas, aprūpintas elektrine pedalų pagalba. Jis gali teikti pagalbą iki maksimalaus 25 km/h greičio, kai spaudžiami pedalai. Priklaušomai nuo modelio, aktyvuokite pėsčiųjų pagalbos režimą ir patikrinkite, ar greitis padidėja iki maksimaliai 5 km/h.

Kas yra děžěje:

Glaustas naudojimo vadovas (šis dokumentas)

Elektrinio dviračio dalys

- 1 × Elektrinis dviratis

Priedu déžuté

• 1 × Naudojimo instrukcija
• 1 × ikroviklis
• 1 × Ikrovimo laidas
• 6 × Allen raktas
  • 1 × Phillips atsuktuvu
• 2 × Atviras galas raktas
• 2 × Kabelių tvirtinimo juostelės
• 1 × Guminé dangtelis

Priedų dėžutė

(Žiūrėti 11 puslapyje)

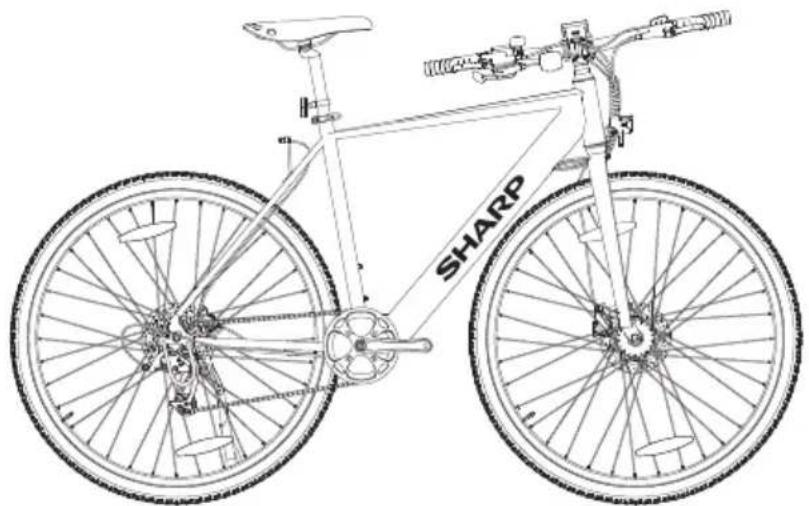

Dviračio dalys

(Žiūrėti 21 puslapyje)

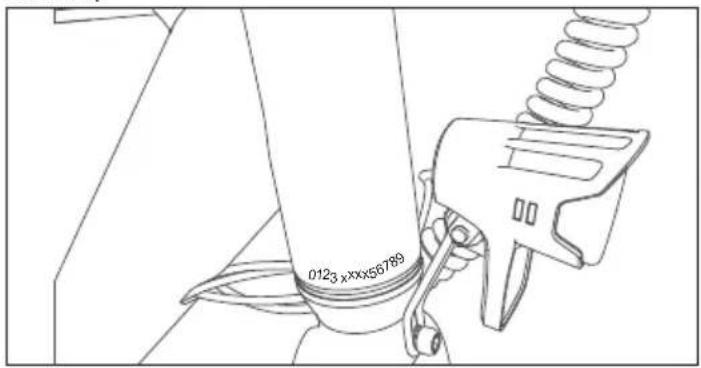

Dviračio rèmo numeris

Dviračio rėmo numerį galima rasti ant galvos vamzdžio, kaip parodyta paveikslėlyje. Tai yra unikalus jūsų elektrinio dviračio identifikatorius. Kai jūsų dviratis yra pavogtas, tai yra serijinis numeris, kuris suteikia didžiausią tikimybę jį susigrąžinti. Būtų gerai jį užrašyti kažkur arba padaryti nuotrauką.

0123 xxx56789

Surinkite E-dviračio

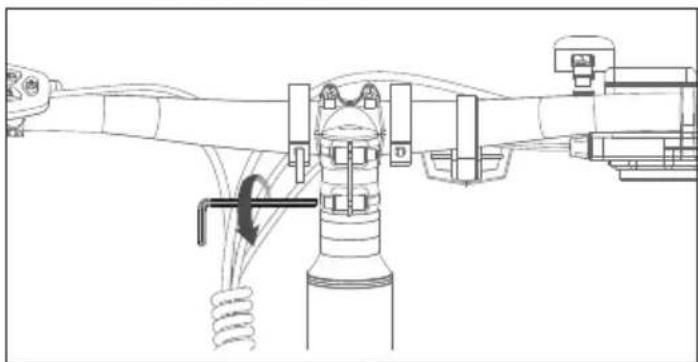

ŽINGSNIS 1: Idiekite ir reguliuokite vairo strypą

a. Naudokite 5 mm Imbuso raktą, kad atsuktumėte ilgajį varžtą ant vožtuvo stiebo viršaus prieš laikrodžio rodyklę. Naudokite 4 mm Imbuso raktą, kad atsuktumėte 2 varžtus ant vožtuvo stiebo šono. Pasukite vairą 90° laikrodžio rodykle, kad laikiklis ir viršutinė vamzdis būtų horizontalioje linijoje.
b. Atsukite varztą pagal laikrodžio rodyklę. Użdékite gumos dangtelį ant vamzdelio viršaus, kaip parodyta (1-3, 1-4 paveikslėlyje).
c. Reguliuokite prietaisų skydelį ir reflektoriaus lygį į horizontalią padėtį, kad jie būtų tiesioje linijoje, kaip parodyta (1-3 pav.).

Paveiksle 1-1 Paveiksle 1-2

Isitikinkite, kad viršutinio varžto sukimo momentas yra maždaug 4-6 N.m. Isitikinkite, kad šoninių sraigtų sukimo momentas yra maždaug 6 N.m.

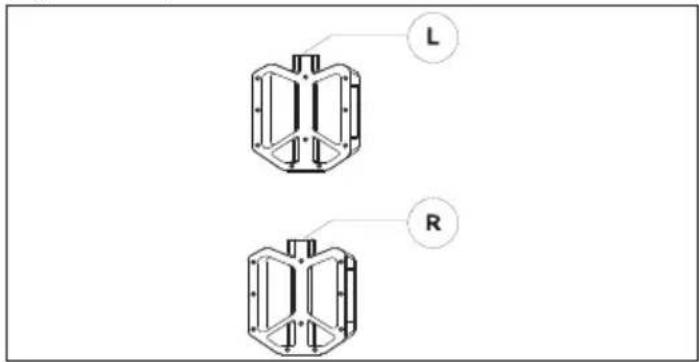

ŽINGSNIS 2: Idiekite pedalus

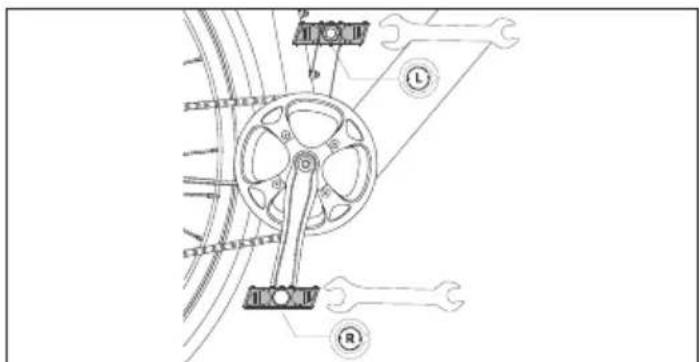

a. Naudokite 15 mm veržlę, kad pritvirtintumėte pedalus, kaip parodyta (paveiksle 6-1).

L R

Patikrinkite galines dangtelius abiejose pedalèse, kad nustatytumète kuri yra kairioji, o kuri dešinioji pedala.

Atkreipkite dėmesį, kad dešinysis pedalas susisuka pagal laikrodžio rodyklę, o kairysis - prieš laikrodžio rodyklę.

Isitikinkite, kad sukimo momentas yra 18 N·m.

Kaip naudotis E-dviračiu

Ikraukite bateriją prieś pirmą kartą naudodamiesi.

Kaip jkrauti

a. Atidarykite gumos dangtelj ir jkiškite kroviklj i elektrinio dviračio krovimo prievadą (Paveikslėlis 3-1). Jšitikinkite, kad krovimo prievadas yra nurodytoje kryptimi, kaip parodyta (Paveikslėlyje 3-2).
b. Prijunkite kroviklj prie sieninės elektros lizdo.
c. Prijungus prie baterijos kroviklio, baterija pradės krostis ir krovimo indikatorius ant kroviklio pasidarys raudonas.
d. Kai jkrovimas baigtas, jkrovimo indikatorius pasidarys žalias. Pašalinkite baterijos jkroviklj, kai jis visiškai jkrautas.
e. Uždarykite gumos dangtelj po ikrovimo.

Paveiksle 3-1 Paveiksle 3-2

Kaip pradėti naudoti elektrinį dviratį

IJUNGTA/IŠJUNGTA

Paspauskite ir laikykite jungimo/išjungimo mygtuką ON/OFF 3 sekundes, kad jjungtumėte ekraną.

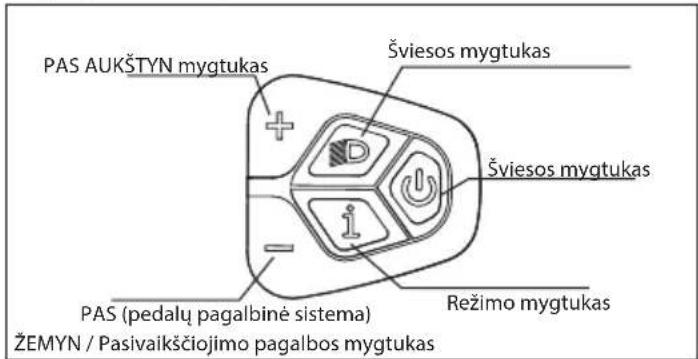

PAS AUKŠTYN mygtukas Šviesos mygtukas Šviesos mygtukas PAS (pedalų pagalbinė sistema) Režimo mygtukas ŽEMYN / Pasivaikščiojimo pagalbos mygtukas

Pedalo pagalbos lygis

Variklis siūlo penkis dviračio pagalbos režimus: 0-5. Trumpam paspauskite Aukštyn arba Žemyn, kad pakeistumėte pagalbos lygį pedalų naudojimui. Ekrano sąsaja pavaizduota paveikslėlyje.

Baterijos indikatorius Galia Greitis Greičio vienetai PAS lygis

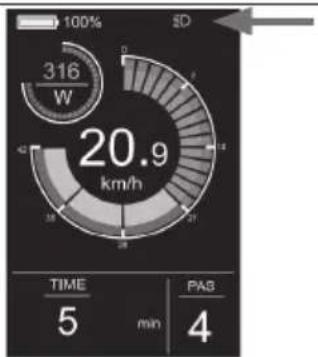

Šviesos perjungiklis

Spauskite šviesos mygtuka, kad jjungtumėte šviesą.

ljungus šviesą, pasikeis galinio apšvietimo ryškumas ir prietaisas parodys šviesos identifikatorių, kaip parodyta paveiksle.

Spauskite šviesos mygtuką dar kartą, kad išjungtumėte šviesą.

Ekrano sąsaja

Pagal numatytuosius nustatymus, matuoklis rodo realų greitį, kelionės atstumą (km), variklio išvesties galią (W) ir baterijos lygį (%). Paspauskite Mode mygtuką, kad perjungtumėte informaciją tarp atskiro atstumo (km), bendro nuvažiuoto atstumo (km), maksimalaus greičio (km/h), vidutinio greičio (km/h) ir važiavimo laiko (min). Ekrano sąsaja pavaizduota paveiksle.

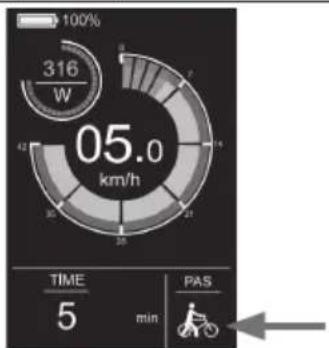

Paspaudus ir laikant 3 sekundes Žemyn mygtuką, aktyvuojamas Pėsčiųjų pagalbos režimas. Elektrinis dviratis automatiškai važiuos 5 km/h greičiu. Ekrano sąsaja pavaizduota paveikslėlyje.

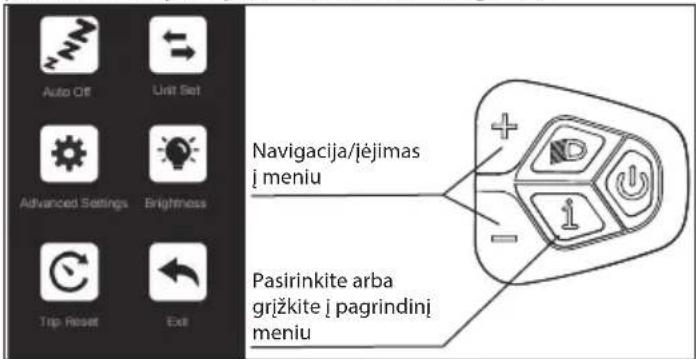

Nustatymų Meniu

Paleidimo būsenoje, kai transporto priemonė yra nejudanti, laikykite paspaudę UP ir DOWN mygtukus daugiau nei 2 sekundes tuo pačiu metu, ir prietaisas pereis į nustatymų sąsają. Operacijų sąsaja pavaizduota paveiksle. Visos operacijos turi būti atliekamos 0 greičiu.

Auto OE Unit Set Advanced Settings Brightness Trip Reset Exit Navigacija/ėjimas i meniu Pasirinkite arba grižkite i pagrindinį meniu

Kaip nustatyti

• Paspauskite + arba-mygtuką, kad perjungtumėte, ir paspauskite Mygtuką „Režimas“, kad jeitumėte j nustatymus.
• Patekę i nustatymus, galite reguliuoti parametrus paspaude ir mygtukus, o paspaude mygtuką, galite išsaugoti ir grįžti i aukstesnio lygio nustatymus.

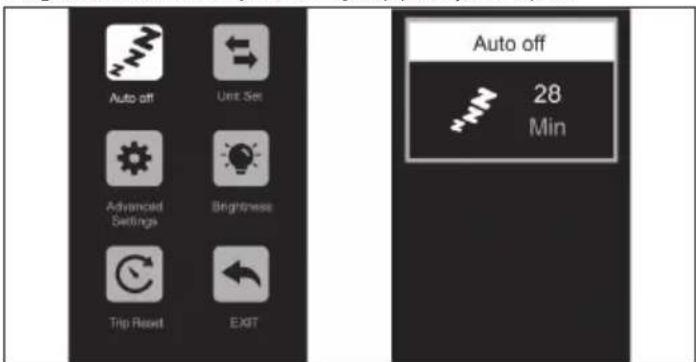

Kas gali būti nustatyta.

Automatinis išjungimas: Jei jeisite i ši nustatymą, galėsite reguliuoti automatinio išjungimo laiką, kaip parodyta (paveiksle 4-1).

Vieneto rinkinys: Jei jeisite i ši nustatymą, galėsite reguliuoti jrenginį, kaip parodyta (paveiksle 4-2).

Išplėstiniai nustatymal: Jei įeisite į Nustatymus, galite keisti kalbos nustatymus, peržiūrėti produkto versijos informaciją ir atsisiųsti programėlę, kaip parodyta (paveiksle 4-3).

Šviesumas: Jei jungsite šj nustatymą, galėsite reguliuoti matuoklio apšvietimo ryškumą, kaip parodyta (4-4 pav.).

Kelionės atstatymas: lėję i ši nustatymą, galite išvalyti atstumo duomenis ir reguliuoti atstumo išvalymo režimą, kaip parodyta (4-5 pav.).

Yra keletas būdu atjungti programėle nuo produkto:

• Išjunkite Bluetooth savo telefone
- Spauskite ir laikykite mygtuką 1 ir mygtuką tuo pačiu metu 2 sekundes, tada matuoklis parodys „Bluetooth atjungtas“
- Pasirinkite Pašalinkite prietaisą programėlėje
- Išjunkite elektrinį dviratį

Kalbos nustatymas

Pasirinkite ir pereikite j lšplėstinių nustatymų sąsaja. Jeikite į kalbos nustatymus ir paspauskite + arba -mygtuką, kad pasirinktumėte pageidaujamą kalbą. Norėdami išsaugoti nustatymus, laikykite paspaustą 1 mygtuką ir grįžkite į ankstesnį meniu. Šiame paveiksle parodyta operacinė sąsaja.

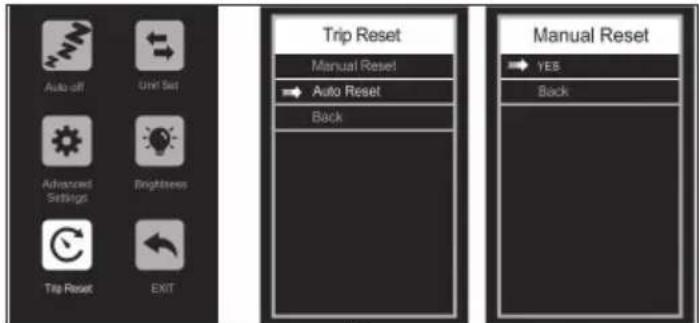

Auto off Unit Set Advanced Settings Brightness Trip Reset EXIT Trip Reset Manual Reset! → Auto Reset Back Manual Reset → YES Back

Paveiksle 4-5

Auto off Unit Set Advanced Settings Brightness Trip Reset EXIT Advanced Settings Language System Info. APP Download Back Language English Italiano Deutsche Français Español Polske Nederlands Back

USB Charging Socket

Jūsų patogumui ekrano modulyje yra USB įkrovimo lizdas. Norėdami pasiekti lizdą, patraukite lizdo dangtelį i vieną pusę.

Prisijunkite prie "SHARP Life" programélès

leikite i meniu, paspauskite ir mygtukus ir pereikite i lšplėstinių nustatymų sąsają, kaip parodyta (4-6 pav.).

Pasirinkite „Programėlės atsisiuntimas“ ir nuskaitykite QR kodą, kad atsisiųstumėte Sharplife programėlę į savo telefoną. Atsisiuntus, jjunkite mobiliojo telefono Bluetooth ir įveskite programėlę, kad ieškotumėte prietaiso, su kuriuo norite prisijungti. Kai prietaisas rodo Bluetooth piktogramą, kaip parodyta (paveiksle 4-7), ryšys sėkmingai užmegztas.

Idiegus programėle, galima atnaujinti programinę irangą ir toliau tobulinti sistemą.

Isidiekite „SHARP Life“ programėlę mobiliajame įrenginyje ir džiaukitės papildomomis funkcijomis. Tarp jų yra:

– Greičio stebėjimas įrenginyje.

– Greičio / atstumo matavimo vienetų keitimas (kilometrai arba mylios). Spustelėkite ant (Pridėti įrenginį), kai elektrinis dviratis įjungtas.

Jūsų įrenginys automatiškai nuskaitys jūsų elektrinį dviratį. Įsitikinkite, kad jūsų telefone yra ijungta Bluetooth funkcija. Leiskite vietos paslaugas, jei to prašoma.

Suradus prietaisą, „Bluetooth“ susiejimas užbaigiamas.

PASTABA:

Jei norite prisijungti prie elektrinio dviračio su nauja paskyra, yra du būdai:

1. Pašalinkite prietaisą iš ankstesnės paskyros.

2. Spauskite ir laikykite mygtuką 'i' Mode ir mygtuką '-' tuo pačiu metu 2 sekundes, kad atjungtumėte ekrano Bluetooth, tada nauja paskyra gali prisijungti prie jo.

Pridėti savo elektrinį dviratį prie programėlės.

Intervalas Tikrinti Aptarnavimas Pakeiskite
Savaitinis, 160-321km(100-200 mylių)	Tikrinkite įrangą dėl tinkamo sukimo momento.Tikrinkite variklio perdavimo sistemą dėl tinkamo išdėstymo ir veikimo (įskaitant diržą, laisvą ratą, grandinės ratą).Tikrinkite rato tiesumą ir tylų ratų veikimą (be spyruoklių triukšmo)Patikrinkite rėmo būklę dėl bet kokio pažeidimo.	Valykite rėmą nušluostydami jį drėgnu skudurėliu.Jeigu reikia, naudokite cilindro reguliatorių(-ius) derinimo / stabdžių laidams įtempti.	Pakeiskite bet kokias detales, kurias mūsų produktų palaikymas arba sertifikuotas patikimas dviračių mechanikas patvirtino esant pažeistas nepataisomai arba sugedusias.
Mėnesio metu, 402-1207 km(250-750 mi)	Tikrinkite stabdžių kaladėlių išdėstymą, stabdžių laidų įtampą.Tikrinkite diržo ištempimą.Tikrinkite stabdžių ir perjungimo laidus dėl korozijos ar nusidėvėjimo.Tikrinkite spindulių įtempimą.Tikrinkite priedų montavimą (bagāžinės montavimo varžtus, purvo skydelio armatūrą ir lygiavimą).	Patikrinkite žvaigždžių bloko ir pedalų sukimo momentą.Tvarkykite stabdžių ir perjungimo laidus.Tikrinkite ir įtemptkite ratus, jei aptinkate laisvų ratų.	Pakeiskite stabdžių ir perjungimo laidus, jei reikia.Pakeiskite stabdžių kaladėles, jei reikia.
Kas 6 mėnesius, 1207-2011 km(750-1250 km)	Tikrinkite variklio perdavimo sistemą (diržą, grandinės ratą, laisvą ratą).Patikrinkite visas laidas ir apvalkalus.	Rekomenduojama standartinė derinimo procedūra, atliekama sertifikuoto, patikimo dviračių mechaniko.Tepti apatinę sankabą.	Pakeiskite stabdžių kaladėles.Pakeiskite pneumatikas, jei reikia.Pakeiskite laidus ir korpusus, jei reikia.

Jei naudojate dviratį sunkiomis sąlygomis arba per metus nuvažiuojate daugiau nei 2000 km/1250 mi, sutrumpinkite patikros intervalus ir kas 6 mėnesius atlikite patikra dviračių servise.

Varžtu jungtys

• Reguliariai tikrinkite transporto priemonę dėl atsipalaidavusių varžtų ryšių pagal priežiūros tvarkaraštį ir atsukite atsipalaidavusius varžtus su momentiniu raktu.
• Nevairuokite dviračio, jei pastebėjote, kad bet kurie varžtu sąvaržai yra atsipalaidavę.
• Jeigu jums trūksta reikiamos kompetencijos ir reikalingų įrankių, pasitarkite su profesionalu dėl laisvų varžtų sąnarių.

Rémas ir šakos

• Tikrinkite rėmą ir standują šakę dėl įtrūkimų, deformacijos ar spalvos pokyčių.
• Jeigu rémas arba šakos yra įtrūkę, deformuoti arba pasikeitę spalva, nedelsdami kreipkitės i profesionalą.
• Nenaudokite dviračio, jei pastebite bet kokias įtrūkimus, deformacijas ar spalvos pasikeitimus.

Šedė

• Patikrinkite, ar galite pasukti šedę.
• Jeigu galite pasukti sédynę, priveržkite sédynės strypo spaustuką. Laikykitės taikomų momentų.
• Patikrinkite, ar galite judinti sédynę horizontaliai kelionės kryptimi arba priešinga kryptimi.
• Jeigu galite judinti sédynę, reguliuokite sédynės spaustuką.

Ratai

• Patikrinkite, arAr priekinis arba galinis ratas gali judėti šonais ir ar juda rato veržlės.
• Jeigu ratų veržlės juda, turėtų profesionalus patikrinti varžtų sąnarius.
• Jeigu greito paleidimo ašis juda, sureguliuokite aši.
• Jeigu priekinis arba galinis ratas juda šonais, pasikonsultuokite su profesionalu, kad jis patikrintų ratą.
• Patikrinkite, ar atstumas tarp priekinio rato ir priekinės šakės bei tarp galinio rato ir rémo yra vienodas abiejose pusėse.

• Jeigu atstumai néra identiški, turėtumėte pasikonsultuoti su profesionalu, kuris patikrintų priekinį ir galinį ratus.

• Pakelkite dviratj ir pasukite priekinj arba galinj ratą. Patikrinkite, ar priekinis arba galinis ratas nesvyruoja šonan arba išorén.

• Jeigu priekinis arba galinis ratas svyruoja i šonus arba išsikiša, pasikonsultuokite su profesionalu, kad patikrintų ratą.
• Tikrinkite priekinius ir galinius ratus dėl įtrūkimų, deformacijų ar spalvos pokyčių regulariais intervalais.
• Patikrinkite, ar ratlankis yra po vidiniu rato kambarys ir ratlankio juosta.
• Nenaudokite dviračio, jei rato kraštas yra įskilęs, deformuotas arba pakeitęs spalvą.
• Turėkite profesionalą, kuris patikrintų, ar nėra jokių pažeidimų ratlankio, medžiagų ar aliuminio.
• Švelniai suspauskite ratus tarp nykščio ir pirštų, kad patikrintumėte, ar visi ratai yra vienodai įtempti.
• Jeigu įtampa kinta arba ratai yra laisvi, turėtumėte pasikonsultuoti su profesionalu, kad patikrintų ratų įtampa.

Pneumatikai

• Tikrinkite, ar rato slėgis yra teisingas pagal duomenis, nurodytus ant rato šono.
• Patikrinkite, ar pneumatikai yra be įtrūkimų ir pažeidimų nuo svetimkūnių.
• Tikrinkite, ar aiškiai jaučiate padangos protektorių.
• Jeigu ratas yra įtrūkęs ar pažeistas, arba protektoriaus gylis yra per mažas, turėtumėte pasikonsultuoti su profesionalu dėl rato pakeitimo.

Stabdžiai

Svarbu, kad išmoktumėte ir atsimintumėte, kuri stabdžių svirtis valdo kurį stabdį (priekinį/galinį), siekiant užtikrinti savo saugumą.

Norėdami patikrinti, kokia konfigūracija yra nustatyta jūsų dviračiui, paspauskite vieną stabdžio svirtį ir pažiūrėkite, ar veikia priekinis ar galinis stabdis. Dabar padarykite tą patį su kita stabdžio svirtimi. Atsiminkite šią konfigūraciją.

Kol testuojate stabdžių konfigūraciją, įsitikinkite, kad jūsų rankos patogiai pasiekia ir spaudžia svirtis be jokių problemų. Jei patiriate bet kokių problemų ar diskomforto, valdydami stabdžius, prašome susisiekti su

mumis prieš važiuodami.

Peržiūrėkite stabdžių gamintojo naudotojo vadovus ir įsitikinkite, kad tinkamai prižiūrite savo stabdžius. Jūsų atsakomybė - sugebėti atpažinti, kada reikia pakeisti stabdžių kaladėles.

Akumuliatorius

Svarbu laikytis šių nurodymų ir saugos patarimų, kad išlaikytumėte savo baterijos ilgaamžiškumą ir užtikrintumėte tinkamą veikimą.

• Prieš kiekvieną važiavimą pilnai įkraukite bateriją, kad ji būtų pasirengusi visam kelionei. Tai padės sumažinti per didelio baterijos iškrovimo tikimybę.
• Jeigu baterija tampa fiziškai pažeista arba neveikianti, jei ji buvo numesta arba dalyvavo avarijoje, arba jei pastebite, kad ji veikia nejprastai, nedelsdami nustokite naudoti ir susisiekite su pardavéju.
• Laikykite bateriją sausoje, klimato kontroliuojamoje patalpoje, kurios temperatūra yra tarp 0°C ir 40°C.

Kai baterija yra nusilpusi, įtampa gali sumažėti, dėl ko gali sumažėti elektrinės pagalbos galia. Rekomenduojama pradėti krovimą, kai įkrova yra 20-40%.

Ikrovimas 80-100% 80%	60% 40%	20% 0-20%
Baterijos jtampa/V	41.6 39 37,5 36 34.5 31

Įkraunant jūsų bateriją

• Kroviklis yra skirtas 100–240V. Prieš pradedant kiekvieną krovimą, būtinai patikrinkite kroviklj, krovimo laidus ir bateriją dėl pažeidimų.
• įkrovimas trunka maždaug 3–4 valandas. Retkarciais gali prireikti daugiau laiko, ypač kai dviratis yra naujas arba ilgą laiką nebuvo naudojamas, kad pilnai įkrauti bateriją.
• įkraukite akumuliatorių tik pateiktu įkrovikliu, nes kiti gali pažeisti akumuliatorių arba padidinti gaisro ar sprogimo tikimybę.
• Nors kroviklis yra suprojektuotas taip, kad automatiškai sustotų krauti, kai baterija pilna, neleiskite, kad jis būtų prijungtas ilgiau nei 12 valandų.
• Įsitikinkite, kad jūsų įkroviklis yra izoliuotas nuo skysčių, purvo ir nuolaužų.

Vieno pakrovimo nuotolis labai priklauso nuo kelių aplinkybių, tokių kaip (bet neapsiribojant):

• Oro sąlygos, tokios kaip kambario temperatūra ir vėjas;
• Kelio sąlygos, tokios kaip aukštis ir kelio danga;
• Dviračio būklė, tokia kaip rato slėgis ir priežiūros lygis;
• Dviračio naudojimas, toks kaip pagreitis ir perjungimas;
  • Vairuotojo ir bagažo svoris;
• Ikrovimo ir iškrovimo ciklų skaičius;
• Akumuliatoriaus amžius ir būklė.

Ikroviklio pastabos

• Ikroviklj naudokite tik patalpose, vėsioje, sausoje, gerai vėdinamoje vietoje, ant plokščios, stabilaus, kieto paviršiaus.
• Vengkite jkroviklio patekimo i skysčius, dulkes, nuolaužas arba metalinius objektus. Nenaudokite jokio dangčio jkrovikliui, kai jis naudojamas.
• Laikykite ir naudokite ikroviklj saugioje vietoje, toli nuo vaikų.
• Prieš kiekvieną naudojimą pilnai įkraunant bateriją, padedama prailginti jos tarnavimo laiką ir sumažinamas per didelio iškrovimo rizika.
• Nenaudokite jokio kita įkroviklio, išskyrus originalų įkroviklj, kurį gavote su savo užsakymu, arba įkroviklj, specialiai sukurtą tam tikram dviračiui, kurį tiesiogiai jsigijote iš SHARP.

- Šis įkroviklis skirtas standartinėms namų KS įtampos kištukinėms rozetėms su 110-240V 50/60 Hz įvesties įtampa, ir jis automatiškai aptinka ir apskaičiuoja įvesties įtampą. Nebandykite atidaryti įkroviklio ar keisti įvesties įtampos.

- Neitraukite ir netempkite jkrovimo laido. Atjungdami, traukite už plastikinio kištuko, kad atsargiai ištrauktumėte AC/DC laidą.

- Įprasta, kad įkroviklis šiek tiek įšyla įkrovimo metu. Jei įkroviklis yra per karštas liesti, arba jei užuojate kvapą ar pastebite kitus perkaitimo požymius, nustokite naudoti įkroviklį ir susisiekite su SHARP serviso centru.

• Naudojant kroviklj, indikatorių laikykite atvirkščiai. Neapverkite kroviklio, nes tai gali sutrikdyti aušinimą ir sutrumpinti jo tarnavimo laiką.
• Naudokite tik originalų „SHARP“ pateiktą įkroviklių arba skirtą jūsų konkrečiam dviračio modeliui, kurį patvirtino „SHARP“. Nenaudokite aftermarket įkroviklių, kurie gali sukelti pažeidimų, rimtų sužalojimų ar mirtį.
• Nesilaikant čia pateiktos baterijos įkrovimo informacijos, gali būti padaryta nereikalinga žala įkrovimo komponentams, baterijai ar įkrovikliui ir tai gali sukelti prastą baterijos veikimą arba nepavykimą tinkamai veikti. Baterijos pažeidimai, atsiradę tokiu būdu, negarantujoja garantijos.

Akumuliatoriaus balansavimas

Kai pirmą kartą gausite savo dviratį, svarbu laikytis šių žingsnių, kad jūsų baterijos elementai būtų tinkamai subalansuoti ir veiktų kuo efektyviau.

1. Pirmą kartą gavę savo dviratį (arba po ilgesnio laikotarpio saugojimo), įsitikinkite, kad prieš važiuodami bateriją įkrausite bent 4 valandas.

PASTABA: Rekomenduojame pirmąsias tris kartus bateriją ikrauti bent 4 valandas, kad użtikrintumėte tinkamą elementų balansavimą.

1. Po pirmuju triju važiavimu galite pradeti įprastas įkrovimo procedūras.

Tikrinama elektrinė variklio sistema

• Patikrinkite visus laidus, kad įsitikintumėte, jog jie nesugadinti.
• Patikrinkite ekraną dėl įtrūkimų ir pažeidimų. Patikrinkite, ar jis tvirtai laikosi vietoje.
• Patikrinkite valdymo bloką dėl įtrūkimų ir pažeidimų. Patikrinkite, ar jis tvirtai laikosi vietoje.
• Patikrinkite pakartotinai ikraunamą akumuliatorių, kad įsitikintumėte, jog jis nėra pažeistas.
• Isitikinkite, kad visi kištuko kontaktai yra tinkamai pritvirtinti, ir jei reikia, juos vėl prijunkite.
• Patikrinkite laidą ir išorinį korpusą, kad įsitikintumėte, jog jie nėra pažeisti.
• Patikrinkite variklj, kad įsitikintumėte, jog jis nėra pažeistas.

Valymas

• Visada išjunkite bateriją ir ištraukite kroviklj iš krovimo lizdo ir sieninės kištukinės prieš valydami bateriją ar dviratį.
• Valymui naudokite sausą ar šiek tiek dręgną skudurėlj baterijai ar dviračio rėmui. Jei jkrovimo lizde ar aplink jį yra nešvarumų, bandykite juos pašalinti naudodami mažą oro slėgį ar minkštą šepetėljį. Kaip valyti variklio komponentus, žiūrėkite variklio gamintojo instrukcijose.
• Valydami įsitikinkite, kad dviračio krovimo prievadas yra visiškai uždarytas ir vanduo nesiliečia su elektros komponentais. Jei prievadas yra drėgnas, palikite jį atvirą, kad visiškai išdžiūtų prieš prijungdami kroviklj.
• Būkite atsargūs, kad nepažeistumėte ar neatskleistumėte elektros komponentų vandeniui. Nevalykite savo baterijos, variklio ar kitų elektros komponentų aukšto slėgio vandens srove. Elektros komponentų pažeidimas arba jų atskleidimas vandeniui gali sukelti gaisrą, kuris gali sukelti rimtų sužalojimų ar net mirtį. NeNenaudokite ar nekraukite baterijos, kurioje, jūsų manymu, pateko vanduo. Taip pat visi jungtys, įskaitant krovimo lizdą, prieš naudojant ar kraunant dviratį, turi būti visiškai sausi ir švarūs.
• Nenaudokite alkoholio, tirpiklių ar abrazyvinių valiklių šaržuotojo valymui. Vietoj to naudokite sausą ar šiek tiek drėgną skudurėlį. Valykite tik dviračio paviršių.

Aptarnavimo informacija

PERSPÊJIMAS

TECHNOLOGIJU PAŽANGA PADARĖ DVIRAČIUS IR JŲ KOMPONENTUS SUDĖTINGESNIAIS, O INOVACIJŲ TEMPO SPARTA DIDĖJA.

NEJMANOMA, KAD ŠI INSTRUKCIJA PATEIKTŲ VISĄ INFORMACIJA, REIKALINGŲ JŪSŲ DVIRAČIO TINKAMAM REMONTUI IR / AR PRIEŽIŪRAI. Norėdami sumažinti nelaimingų atsitikimų ir galimų sužalojimų riziką, turite užtikrinti, kad visi remonto ar priežiūros darbai, įskaitant tuos, kurie nėra konkrečiai aprašyti šiame vadove, būtų atliekami profesionalo. Taip pat svarbu, kad jūsų individualūs priežiūros reikalavimai bus nustatyti viskuo, nuo jūsų važiavimo stiliaus iki geografinės vietos. Konsultuokitės su profesionalu, kad nustatytumėte savo priežiūros reikalavimus.

PERSPÈJIMAS

DAUGELIS DVIRAČIŲ SERVISO IR REMONTO UŽDUOČIŲ REIKALAUJA SPECIALIŲ ŽINIŲ IR ĮRANKIŲ.

Nepradėkite jokių reguliavimų ar aptarnavimo savo dviračiui, kol iš profesionalo nesužinosite, kaip juos tinkamai atlikti. Netinkamas reguliavimas ar aptarnavimas gali pažeisti dviratį ar sukelti nelaimingą atsitikimą, kuris gali sukelti rimtą sužalojimą ar mirtį.

Jei norite išmokti atlikti didelius aptarnavimo ir remonto darbus su savo dviračiu, turite tris variantus:

1. Prašykite Serviso Centro kopijų dėl gamintojo montavimo ir aptarnavimo instrukcijų jūsų dviračio komponentams arba susisiekite su komponentų gamintoju.
2. Prašykite paslaugų centro rekomenduoti knygą apie dviračių remontą.
3. Klauskite paslaugų centro apie dviračių remonto kursų prieinamumą jūsų rajone.

Rekomenduojame kreiptis i profesionalą, kad jis patikrintų jūsų atliktų darbų kokybę pirmą kartą dirbant su kažkuo ir prieš važiuojant dviračiu, tik tam, kad įsitikintumėte, jog viską atlikote teisingai. Kadangi tai reikalauja mechaniko laiko, už šią paslaugą gali būti taikomas nedidelis mokestis.

Taip pat rekomenduojame kreiptis i profesionalą dėl atsarginių dalių, tokių kaip vidiniai padangų kamščiai, lemputės ir pan., įsigijimo, nes tai būtų naudinga, kai išmoksite keisti tokius elementus, kai jie reikalauja pakeitimo.

Garantijos sąlygos

GARANTIJOS TRUKMĖ

• Kiekvienas dviratis turi naudingą produkto tarnavimo laikotarpį. Ši ribota garantija nesuteikia arba nereiškia, kad rémas ar komponentai niekada nesulūš arba tarnaus amžinai. Ši ribota garantija apima gamybos defektus, atsirandančius per normalų produkto tarnavimo laikotarpį ir naudojimą.
• Kiti komponentai yra garantuojami pagal jų gamintojo nurodytą garantiją, jei tokia yra, ir jie nėra apsaugoti šia ribota garantija.

GARANTIJOS SÁLYGOS

• Ši ribota garantija taikoma tik dviračiams, įsigytiems surinktos ir sureguliuotos būklės iš įgaliotų „Sharp“ mažmenininkų.
• Ši ribota garantija taikoma tik originaliam dviračio savininkui ir negali būti perduota kitiems savininkams.
• Originalus pirkimo kvitas yra reikalingas norint įrodyti pirkimą ir privalo būti pateiktas "Sharp" bet kokiems "Sharp" reikalavimams. "Sharp" reikalauja, kad klientai atliktų privalomą standartinę procedūrą garantijos reikalavimams, kurioje bus naudojami tokie informacijos šaltiniai kaip nuotraukos ir vaizdo įrašai, padedantys "Sharp" nustatyti produkto gedimą. Garantija apima tik atskirus komponentus. Komponentų pašalinimo, surinkimo ir derinimo reikalavimai tenka klientui, kuris teikia reikalavimą. Išlaidos ir nepatogumai, atśirandantys dėl produkto naudojimo praradimo, nėra padengiami garantijos procedūros metu.
• Žala, atsiradusi dėl įprastos naudojimosi ir nusidėvėjimo, įskaitant nuovargio pasekmes, nėra padengta. Savininko atsakomybė yra reguliariai tikrinti ir tinkamai prižiūrėti savo dviratį. Kai kurie elementai, kurie paprastai patiria žalą dėl įprastos naudojimosi ir nusidėvėjimo, apima:

Stabdžių kaladėlės, Spinduliai, Padangos, Kameros, Pavarų dantiratis, Sėdynė, Stovėjimo kojelė

• Ši ribota garantija nepadengia dažų išblėsimo, atsirandančio dėl ultravioletinių spindulių (UV) poveikio arba lauko sąlygų.
• Visi darbo mokesčiai už garantinį aptarnavimą, įskaitant komponentų perkėlimą ir/ar naujų komponentų montavimą, yra dviračio savininko atsakomybė.
• Dėl produkto evoliucijos ir pasenusių dalykų (pavyzdžiui, nutrauktų arba nebelikusių sandėlyje produktų), kai kurie rėmai ar komponentai gali nebūti prieinami senesniems modeliams. Tokiais atvejais, Sharp gali pasirinkti pateikti pakeitimą, kurį laiko labiausiai panašiu modeliu, tačiau komponentų įsigijimas ir mokėjimas yra dviračio savininko atsakomybė.
• Visi sprendimai pagal šią ribotą garantiją bus priimti vien Sharp nuožiūra, įskaitant, bet neapsiribojant sprendimu taisyti ar pakeisti defektuotą gaminį ir koks pakeitimo gaminys yra labiausiaį panašus gaminys, kuris tada yra prieinamas.

GARANTIJOS IŠIMTYS

Ši garantija neapima:

• Žala ar gedimas dėl piktnaudžiavimo, neatsargumo, netinkamo naudojimo ar nelaimingo atsitikimo.
• Žala nuo triukų važiavimo; šuolių per šlaitus; akrobatikos; konkurencingų renginių, tokių kaip dviračių lenktynės, dviračių motokroso lenktynės ar panašios veiklos; ar bet kokios veiklos, kuri nesuderinama su produkto paskirtimi.
• Žala, atsiradusi dėl per didelio poveikio išorės veiksniams, pavyzdžiui, vandeniui, kai dviračiai nelaikomi patalpose.
• Žalos, atsirandančios dėl netinkamo baterijos paketo įkrovimo ar bet kokio kroviklio naudojimo, kuris nėra tiekiamas „Sharp“.

Visos garantijos yra negaliojančios, jei dviratis patiria piktnaudžiavimą, neatsargumą, netinkamą remontą, netinkamą surinkimą, trūksta tinkamo priežiūros pagal savininko vadovą, keitimą, modifikaciją, nesuderinamų dalių įdiegimą, koroziją, avariją ar kitokį nenormalų, per didelį ar netinkamą naudojimą. Be to, ši garantija neapima žalos, susijusios su komerciniu naudojimu.

Teisinė dokumentacija

RoHS

- „SHARP“ patvirtina, kad šis produktas ir jo pakuotė atitinka 2017 m. direktyvą, keičiančią RoHS direktyvą dėl pavojingų medžiagų naudojimo elektrinėje ir elektroninėje įrangoje apribojimo, paprastai žinomą kaip RoHS.

Laikymas

• Akumuliatoriaus saugojimas.
• Jei planuojate laikyti savo dviratį (ar atsarginę bateriją) ilgiau nei dvi savaites, būtinai laikykitės šių gairių, kad išlaikytumėte savo baterijos tarnavimo laiką.
• Periodiškai tikrinkite bateriją ir jsitikinkite, kad jos jkrova nekristų žemiau 80%.
• Laikykite savo bateriją vėsioje, sausoje vietoje, kurios temperatūra yra tarp -20 °C ir 20 °C.
• Nesilaikant tinkamos baterijos priežiūros, gali būti padaryta nereikalinga žala komponentams, baterijai ir įkrovikliui, dėl ko gali sumažėti veikimas arba atsirasti gedimai. Baterijos talpos praradimas negarantuoja garantijos.

Transportas

• Vežant ar siunčiant akumuliatorių ilgais atstumais, įskaitant oro keliones, įkrova turėtų būti sumažinta iki 50% ar mažiau, jei jis būtų pažeistas pervežimo metu. Pakuokite jį atsargiai. Niekada nevežkite pažeisto akumuliatoriaus lėktuvu.
• Jūsų baterijos transportavimas ir/arba siuntimas gali būti ribojamas ir gali reikalauti specialaus tvarkymo, ženklinimo ir pakavimo. Sužinokite savo šalyje ar valstijoje galiojančius teisinius reikalavimus ir reglamentus, taip pat pasitikrinkite su savo avialinija ar vežėju.
• Atkreipkite dėmesį, kad jūsų elektrinis dviratis gali būti žymiai sunkesnis nei dviratis be variklio pagalbos.

Gedimų nustatymas ir šalinimas

Klaidos kodas

Jeigu su elektros sistema yra problemų, ekrane bus rodomas klaidos kodas. Nedvejokite susisiekti su mūsų aptarnavimo centru, kad išspręstumėte problemas.

90% E30

Čia yra klaidų kodų apibrėžimai.

Klaidos kodas Apibrėžimas

21 Nenormali srovė

23 Variklio fazės nesutapimas

24 Variklio salės signalo gedimas

25 Nenormalus stabdymas

30 Ryšio problema

Simptomai Galimos priežastys	Dažniausiai Taikomos Sprendimų Strategijos
Dviračio neveikia.	1. Nepakanka baterijos galios2. Netinkami ryšiai3. Akumuliatorius nėra visiškai įdėtas į dėklą4. Netinkama jungimo seka5. Stabdžiai yra pritaikyti	1.Įkraukite bateriją2. Valykite ir taisykite jungtis3. Teisingai įdiekite bateriją4. Ijunkite dviratį teisinga seka5. Išjunkite stabdžius
Nereguliarus pagreitis ir/arba sumažėjęs maksimalus greitis.	1. Neužtenka baterijos galios	1.Įkraukite arba pakeiskite bateriją
Variklis nereaguoja, kai dviratis jlungiamas.	1. Laisvas laidų sujungimas2. Laisvas ar sugadintas variklio kištuko laidas3. Pažeistas variklis	1. Remontuokite ir/arba prijunkite2. Pritvirtinkite arba pakeiskite3. Taisyti ar pakeisti
Sumažėjęs nuotolis.	1. Mažas rato slėgis2. Žemas arba gedęs akumuliatorius3. Vairavimas per daug kalnuotu keliu, priešvėje, stabdant ir/ar per didelė našta4. Baterija ilgą laiką išnaudota be regularių įkrovimų, pasenusi, pažeista.5. Stabdžiai trina	1. Reguliuokite rato slėgį2. Patikrinkite ryšius arba įkraukite bateriją.3. Padėkite su pedalais arba reguliuokite maršrutą.4. Susisiekite su produkto palaikymu, jei svorio intervalo sumažėjimas tęsiasi.5. Reguliuokite stabdžius
Baterija nekrausis.	1.Įkroviklis prastai prijungtas2.Įkroviklis sugadintas3. Akumuliatorius pažeistas4. Pažeista laidų sistema	1. Reguliuokite ryšius2. Pakeiskite3. Pakeiskite4. Taisyti ar pakeisti
Ratas arba variklis skleidžia keistus garsus.	1. Atlaisvinti arba pažeisti rato ratai arba rémas2. Laisvas ar pažeistas variklio laidininkas3. Galinis pavarų perjungiklis neveikia	1. Atsukite, remontuokite arba pakeiskite2. Prisijunkite arba pakeiskite variklj.3. Reguliuokite galinį pavarų perjungiklj

Techninės specifikacijos

Modelis BK-GS03E-W BK-GS03E-G
Bendras
Spalvos Baltas Pilka
Dydis M M
Maksimalus greitis (ES/UK) 25 km/val 25	km/val
Rida iki 85 km iki 85 km
Svoris 19,5 kg 19,5 kg
Maksimali apkrova 120 kg 120 kg
Vairuotojo ügis	165-190 cm	165-190 cm
Elektronika
Variklis	36V 250W	36V 250W
Akumuliatorius	36V 7.8Ah/280.8Wh	36V 7.8Ah/280.8Wh
Sensorius	Kadencijos jutiklis, Momento jutiklis	Kadencijos jutiklis, Momento jutiklis
Ekranas	IPX6 atsparus vandeniui TFT spalvotas LCD skaitmeninis ekranas	IPX6 atsparus vandeniui TFT spalvotas LCD skaitmeninis ekranas
Jkroviklis	100V-240V/2A išmanusis jkroviklis	100V-240V/2A išmanusis jkroviklis
Jkrovimo laikas	4 valandos	4 valandos
Rémo rinkinys
Rémas	Aliuminio lydinio rèmas	Aliuminio lydinio rèmas
Ratai
Pneumatikai	700C × 35C Kenda® padangos	700C × 35C Kenda® padangos
Ratai	Juodo aliuminio lydinys	Juodo aliuminio lydinys
Priekinis ratlankio mazgas	M9 × 13G × 36H Perforuotas ašis	M9 × 13G × 36H Perforuotas ašis
Ratai	Kintamo skersmens 304 nerūdijantis plienas	Kintamo skersmens 304 nerūdijantis plienas
Stabdžiai
Stabdžiai	Shimano® AMT 200JRRXRX155 diskiniai stabdžiai su 160 mm rotoriais	Shimano® AMT 200JRRXRX155 diskiniai stabdžiai su 160 mm rotoriais
Stabdžių svirtys	Shimano® AMT200JRRXRX155	Shimano® AMT200JRRXRX155
Variklio perdavimo sistema
Grandinės ratas	PIONEER-244A-5 1/2*3/32*44T*9/16*170	PIONEER-244A-5 1/2*3/32*44T*9/16*170
Grandinė	C8 1/2*3/32*108L	C8 1/2*3/32*108L
Svirtis 170mm	170mm
Pedalai	HFbike®	HFbike®
Komponentai
Šedė	Juoda sėdynė	Juoda sėdynė
Sėdynės strypas	Φ27.2*2.3*350mm aliuminio lydinys	Φ27.2*2.3*350mm aliuminio lydinys
Vairo rankenėle	Aliuminio lydinys, 680mm	Aliuminio lydinys, 680mm
Kamienas	Aliuminio lydinys	Aliuminio lydinys
Rėmelio dydis 19,3 coliai (49 cm)
Siūlomas vairuotojo ūgis 1,68–1,91 m 165 cm–190 cm
A Sėdynės vamzdžio ilgis 20,5 colio 520 mm
B Pasiekti 13,4 colio 340 mm
C Perlipimo aukštis 31,1 colis 790 mm
D Varomuo 40,2 colio 1020 mm
E Apatinio sankabos aukštis 11,8 colio 300 mm
F Sėdynės aukštis 36,2 colio - 42,5 colio 920–1080 mm

B A SHARP F C E D

Preču zīme:

Bluetooth®

Bluetooth® nosaukuma zime un

logotips ir Bluetooth SIG, Inc.
