MANUAL DE UTILIZARE BK-GS03EW SHARP

Denumirea și siglele Bluetooth* sunt mărci comerciale înregistrate deținute de Bluetooth SIG,. Inc.

Folosiți acest Ghid Rapid pentru a configura și a începe să utilizați bicicleta dvs. electrică. Pentru informații mai detaliate despre modelul dvs. de bicicletă electrică BK-GS03, vă rugăm să consultați manualul online, care poate fi găsit urmând linkul de mai jos sau scanând Codul QR și căutând după numele modelului.

Ghid de pornire rapidă

Ghid de garanție

Pedale

Capac de cauciuc

Manualul încărcătorului

Instrucțiuni importante de siguranță

ATENTIE RISC DE ELECTROCUTARE A NU SE DESCHIDE

Citiți aceste instrucțiuni de siguranță și respectați următoarele avertismente înainte de a utiliza aparatul:

Simbolul trăsnetului cu săgeată într-un triunghi echilateral este menit să avertizeze utilizatorul în privința prezenței „tensiunii periculoase” neizolate în carcasa produsului, care poate suficient de mare ca să constituie un risc de electrocutare pentru persoane.

Punctul de exclamație într-un triunghi echilateral este menit să avertizeze utilizatorul în privința prezenței unor instrucțiuni importante de utilizare și întreținere (service) din documentația care însoșește aparatul.

Acest simbol înseamnă că produsul trebuie eliminat în mod ecologic și nu împreună cu gunoiul menajer.

Tensiune CA

Echipament Clasa II

Pentru a preîntâmpina incendiile, țineți întotdeauna lumânările și alte surse de fl acără deschisă departe de acest produs.

IMPORTANT: Citiți următoarele cu atenție și păstrați manualul pentru consultări ulterioare.

ATENTIE: Purtați o cască de protectie! Pentru a reduce riscul de accidentare, purtați o cască potrivită atunci când mergeți cu bicicleta!

Risc de accident și rănire

• Funcționarea incorectă a bicicletei electrice din cauza cunoștințelor insuficiente poate provoca un accident. Vă rugăm să vă familiarizați cu caracteristicile bicicletei electrice înainte de a o folosi.
• Familiarizați-vă în avans cu maneta de frână dacă nu sunteți suficient de conștient de poziția frânelor față și spate. Vă rugăm să ajustați corespunzător înainte de a merge cu bicicleta.
• Vă rugăm să vă asigurați că frânele sunt reglate corespunzător și funcționează bine.

ATENTIE: Componentele hardware pot să nu fie strânse complet, inclusiv, dar fără a se limita la şuruburi, piulițe, axul butucului frontal, roata din spate, mecanismele de direcție (ghidon, tijă), sistemul de frânare, sistemul de propulsie, pedalele, etc.

Pentru a reduce riscul de accidentare, asigurați-vă că toate componentele bicicletei sunt strâns și corect fixate în poziție și că nu există pierderi de echipament, rupturi sau alte tipuri de daune.

ATENTIE: Acest biciclet este conceput pentru adulți. Copiii pot călări doar sub supravegherea adulților.

Pentru a reduce riscul de accidente și râniri, asigurați-vă că bicicleta și oricare dintre structurile sale nu sunt la îndemâna copiilor sub vârsta de 3 ani.

ATENTIE: Poate apărea stricarea componentelor din cauza utilizării necorespunzătoare a bicicletei.

Risc de accident și rănire!

• Nu treceti cu bicicleta peste rampe sau movile.
• Nu folositi această bicicletă pentru ciclism cross-country.
• Nu folosiți bicicleta peste scări, pietre sau alte trepte cu o înălțime mai mare de 15 cm.

Adăugiri sau modificări necorespunzătoare la bicicletă și accesorii incorecte pot cauza defectiuni ale bicicletei.

Pentru a reduce riscul de accidente și răniri, nu adăugați niciun accesoriu suplimentar care nu a fost cumpărat de la vânzător sau fără a obține permisiunea de la vânzător, inclusiv, dar fără a se limita la scaune de siguranță pentru copii, remorci, etc.

ATENTIE: Nu folositi bicicleta într-un mod periculos.

Pentru a reduce riscul de accidente și răniri, folosiți bicicleta doar în modul corect. Asigurați-vă că puteți controla bicicleta și nu încercați acțiuni periculoase, inclusiv, dar fără a se limita la mersul fără mâini, sărituri și cascadorii cu roata din spate.

PERICOL: Lipsa întreținerii bicicletei prezintă riscul de accidente și răniri Verificați bicicleta înainte de fiecare plimbare, inclusiv, dar fără a se limita la funcționarea frânelor, uzura anvelopelor și PSI, starea șuruburilor și a piulițelor, directia și tensiunea spițelor.

Dacă auziți orice zgomot anormal în timp ce vă deplasați, opriți-vă imediat și verificați întreaga bicicletă.

ATENTIE: Asigurati-vă de respectarea integrală a legii locale.

Risc de amenzi și confiscare!

Înainte de a merge cu bicicleta, asigurați-vă că bicicleta se conformează standardelor legii locale.

Reflectoarele nu sunt un substitut pentru luminile necesare. A merge cu bicicleta la răsărit, la apus, noaptea sau în alte momente de vizibilitate redusă fără un sistem adecvat de iluminare pentru bicicletă și fără reflectoare este periculos și poate duce la răniri grave sau deces.

Dacă bicicleta dumneavoastră nu se potrivește corect, s-ar putea să pierdeți controlul și să cădeți.

Şuruburile care sunt prea strânse se pot întinde și deforma.

Nu expuneți bateria la temperaturi ridicate.

A condusul cu frânele reglate necorespunzător sau cu plăcuțe de frână uzate este periculos și poate duce la răniri grave sau deces.

Nu umflați niciodată un anvelopă peste presiunea maximă marcată pe peretele lateral al anvelopei sau pe janta roții. Dacă valoarea maximă de presiune pentru janta roții este mai mică decât presiunea maximă indicată pe anvelopă, folosiți întotdeauna valoarea cea mai mică. Depășirea presiunii maxime recomandate poate duce la desprinderea anvelopei de pe jantă sau la deteriorarea jantei roții, ceea ce ar putea cauza daune bicicletei și rănirea ciclistului și a celor din jur. Cea mai bună și sigură metodă de a umfla o anvelopă de bicicletă la presiunea corectă este cu ajutorul unei pompe de bicicletă care are un manometru încorporat.

Aplicarea prea bruscă sau prea puternică a frânelor poate bloca o roată, ceea ce ar putea cauza pierderea controlului și căderea. Aplicarea bruscă sau excesivă a frânei frontale poate arunca călătorul peste ghidon, ceea ce poate rezulta în răniri grave sau deces.

Opriți imediat procedura de încărcare dacă observați un miros ciudat sau fum.

• SHARP nu este responsabil pentru răniri/decese cauzate de utilizare necorespunzătoare.
• Sharp nu este responsabil dacă nu respectați reglementările și restricțiile locale.
• Garanția nu acoperă daunele cauzate de utilizarea necorespunzătoare a dispozitivului, în special în cazul utilizării în scopuri non-casnice și modificări și / sau adaptări necesare pentru țări sau regiuni, pentru care nu a fost proiectat inițial.
• Respectați întotdeauna regulile de circulație locale și legile și reglementările naționale atunci când utilizați bicicleta electrică.

• Respectați întotdeauna limita de viteză locală. NU depășiți limita de viteză pentru e-bicicleta dvs.

• Purtați întotdeauna echipament de protecție când o utilizati.

• Purtați întotdeauna o cască de siguranță atunci când vă plimbați cu bicicleta electrică.
• Mergeți întotdeauna cu ambele mâini ținând mânerele, niciodată cu o singură mână.
• Nu circulați cu trotineta pe vreme rea.
• Nu utilizați această bicicletă electrică pentru a efectua cascadorii sau manevre periculoase. Este o bicicletă concepută pentru utilizare domestică.
• Nu transportați persoane sau obiecte precum genti.
• Conduceți încet în locuri aglomerate.
• Asigurați-vă că toate şuruburile și elementele de fixare sunt strânse și normale înainte de utilizare.
• Asigurați-vă că axul de pliere intră în slot atunci când desfaceți bicicleta electrică.
• Nu circulați cu trotineta pe drumuri denivelate, pe apă, ulei sau gheata.
• Nu treceți prin trafic și nu faceți mișcări care sunt imprevizibile pentru alte persoane.
• Nu folositi bicicleta electrică dacă nu îndepliniți limita de vârstă a țării.
• Nu conduceți e-bicicleta peste limita de viteză legală pentru e-biciclet în țara dumneavoastră.
• Nu utilizati e-bicicleta dacă este deteriorată.
• Nu utilizați bicicleta electrică dacă bateria emite un miros ciudat și/sau se încălzește.
• Nu utilizați bicicleta electrică dacă scurge lichid, evitați contactul și puneți-o la îndemâna copiilor.
• Înainte de utilizare, asigurați-vă că bicicleta electrică nu este deteriorată. Nu o folosiți dacă există vreo deteriorare.
• Asigurați-vă că ați citit întregul acest Manual de Utilizator înainte de a folosi bicicleta electrică.
• Învățați cum să vă folosiți bicicleta electrică înainte de a o utiliza într-un spațiu public.
• Acest e-bike poate fi identificat după model și numărul de serie aflate pe placa de identificare.
• Propulsia se face printr-un motor electric situat în roata motoare.
• Doar o persoană poate călători pe bicicleta electrică.
• Nu modificati acest e-bike în niciun fel.
• Nu utilizați piese sau accesorii decât dacă sunt recomandate sau aprobate de SHARP.
• Utilizați bicicleta electrică pe suprafețe plane. Nu depășiți înclinația specificată.
• Utilizarea excesivă va reduce durata de viață a acestei biciclete electrice.
• Atenție, frânele și piesele asociate pot deveni fierbinți în timpul utilizării. Nu le atingeți după utilizare.

Avertismente privind bateria și încărcătorul

• Nu porniți e-bicicleta în timp ce se încarcă.
• După ce bateria este complet încărcată, deconectați cablul de încărcare.
• Indicatorul baterie de pe afisaj va indica durata de viață a bateriei.
• Când bateria este descărcată, poate rezulta în slăbirea asistenței electrice. Se recomandă să începeti încărcarea atunci când bateria are între 20-40% încărcare.
• încărcați bateria după fiecare utilizare.
• Dacă trotineta electrică nu este utilizată o perioadă lungă de timp, încărcați-o cel puțin o dată pe lună. Rețineți că dacă bateria nu este încărcată o perioadă lungă de timp, aceasta va intra într-o stare de autoprotecție și încărcarea ei va eşua. În acest caz, contactați dealerul dvs.

• La încărcare, conectați încărcătorul la portul de încărcare înainte de a-l conecta la priza de perete.
• În timpul încărcării, indicatorul luminos al încărcătorului este roșu; aceasta înseamnă că încărcarea se desfășoară normal. Când indicatorul luminos devine verde, încărcarea este completă.
• Utilizați numai încărcătorul original pentru a încărca bateria.
• Încârcătorul are o funcție de protecție împotriva supraîncârcării, dacă bicicleta electrică este încârcată 100%, încârcătorul va opri automat încărcarea.
• Eliminați bateriile și bicicletele electrice în conformitate cu reglementările aplicabile din țara dumneavoastră.

Bateriile

• Nu expuneți bateriile la temperaturi ridicate și nu le așezați în locuri în care temperatura poate crește rapid, de ex. lângă foc sau în lumină solară directă.
• Nu expuneți bateriile la căldură radiantă excesivă, nu le aruncați în foc, nu le dezasamblați
• Aruncarea bateriei în foc sau zdrobirea sau tăierea mecanică a bateriei poate provoca o explozie.
• Lăsarea unei baterii într-un mediu cu temperaturi extrem de ridicate poate provoca o explozie sau scurgere de lichid sau gaz inflamabil.
• O baterie supusă unei presiuni a aerului extrem de scăzute poate provoca o explozie sau scurgere de lichid sau gaz inflamabil.
• ATENTIE: Risc de explozie sau deteriorare a echipamentului, dacă se utilizează baterii de tip incorrect.
• Nu utilizați niciodată baterii diferite împreună sau amestecați baterii noi cu cele vechi.
• Nu utilizati baterii diferite de cele specificate.

Eliminarea acestui produs și a bateriilor

• Nu eliminați acest produs sau bateriile sale ca deșeu menajer nesortat. Returnați-l la un punct de colectare desemnat pentru reciclarea DEEE, conform cu legislația locală. În acest fel, veți contribui la conservarea resurselor și la protejarea mediului înconjurător.
• Majoritatea țărilor UE reglementează prin lege eliminarea bateriilor. Simbolul de reciclare apare pe echipamentele electrice, pe ambalaje și pe baterii pentru a reaminti utilizatorilor să elimine corect aceste articole. Utilizatorii sunt rugați să utilizeze facilitățile de returnare existente pentru echipamentele și bateriile uzate. Contactați distribuitorul sau autoritățile locale pentru informații suplimentare.

Îndepărtarea bateriei pentru casare

- Bateria a fost ascunsă în țeava inferioară. Partea de jos a țevii are un capac și șuruburi pentru a susține bateria, controlerul și cablurile. Pentru a scoate bateria, îndepărtați toate șuruburile de la partea de jos și laterală a țevii inferioare, deconectați cablul și deschideți dopul de praf de la portul de încărcare.

Declaratie CE:

• Prin prezenta, Sharp Consumer Electronics Poland sp. z o.o. declară că acest echipament este conform cu cerințele esențiale și cu alte prevederi relevante din Directiva 2014/53/UE privind echipamentele radio (RED).
• Textul complet al declarației de conformitate a UE este disponibil urmând linkulwww.sharpconsumer.comși apoi intrând în secțiunea de descărcare a modelului dvs. și alegând "Declarații CE".

Bicicletă electrică cu asistență la pedalare (EPAC):

Un pedelec este un tip de bicicletă echipată cu funcționalitate de asistență electrică la pedalare. Poate oferi asistență până la o viteză maximă de 25 km/h în timpul pedalării. În funcție de model, activați modul de asistență la mers și verificați că viteza crește până la maxim 5 km/h.

Ce se află în cutie:

Ghid de pornire rapidă (acest document)

Piese pentru bicicleta electrică

- 1 × Bicicletă electrică

Cutie cu accesorii

• 1 × Manual
• 1 x încărcător
• 1 × Cablu de încărcare
• 6 × cheie Allen
  • 1 × Šurubelniţă Phillips
• 2 × Cheie fixă
• 2 × Coliere de cablu
• 1 × Capac de cauciuc

Cutie cu accesorii

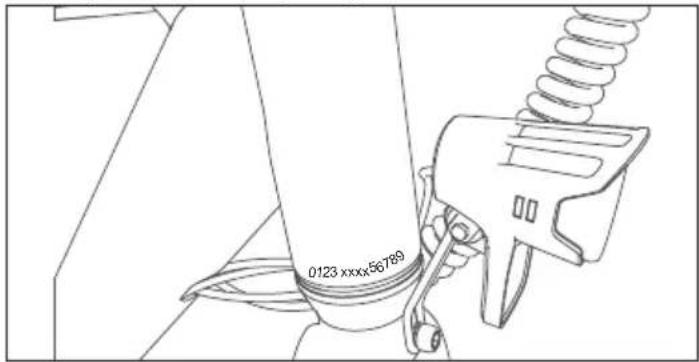

Numărul cadru bicicletă

Numărul cadru al bicicletei poate fi găsit ștampilat pe suportul inferior, așa cum este arătat în [Figura]. Este identificatorul unic pentru e-bicicleta dumneavoastră. Când bicicleta dumneavoastră este furată, este numărul de serie care vă oferă cea mai mare șansă de a o recupera. Ar fi o idee bună să îl notați undeva sau să faceți o fotografie.

0123 xxxx56789

Asamblarea bicicletei electrice

PASUL 1: Instalați și reglați ghidonul

a. Folositi o cheie Allen de 5mm pentru a desface surubul lung de pe partea de sus a tijei valvei în sens antiorar. Folositi o cheie Allen de 4mm pentru a desface cele 2 suruburi de pe lateralul tijei valvei.

Rotiți ghidonul cu 90° în sensul acelor de ceasornic pentru a menține ridicătorul și tubul superior într-o linie orizontală.

b. Strângeti şurubul în sensul acelor de ceasornic. Puneti capacul de cauciuc pe partea de sus a tijei, așa cum este arătat în (Figura 1-3, 1-4).
c. Ajustați panoul de instrumente și nivelarea reflectorului într-o poziție orizontală astfel încât să fie într-o linie dreaptă, așa cum se arată în (Figura 1-5).

Asigurați-vă că cuplul de strângere al șurubului de sus este de aproximativ 4-6 N·m.

Asigurați-vă că cuplul de strângere al celor de pe laterală este de aproximativ 6 N·m.

PASUL 8: Instalati pedalele

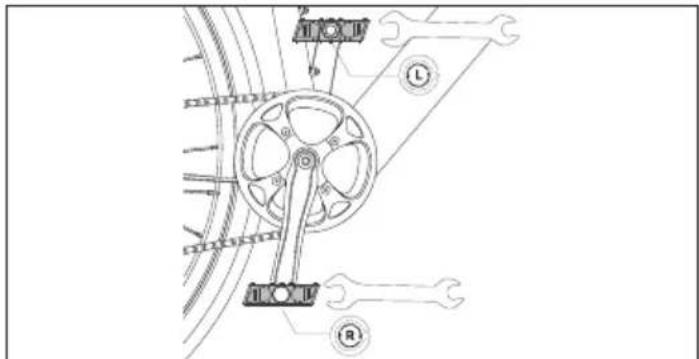

a. Folosiți cheia de 15 mm pentru a monta pedalele, așa cum este arătat în (Figura 2-1).

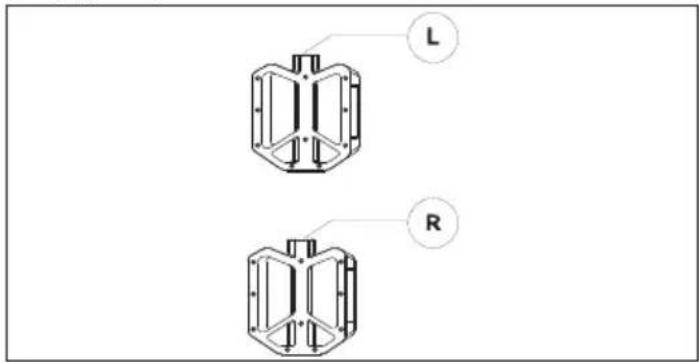

L R

Verificați capacul de la capătul ambelor pedale pentru a identifica pedala stângă și pedala dreaptă.

Vă rugăm să rețineți că pedala dreaptă se va strânge în sensul acelor de ceasornic, în timp ce pedala stângă se va strânge în sens antiorar.

Asigurați-vă că cuplul de strângere este de 18 N·m.

Cum să utilizați bicicleta electrică

Încărcați bateria înainte de prima utilizare.

Cum să încărcați

a. Deschideți capacul de cauciuc și conectați încărcătorul la portul de încărcare al bicicletei electrice (Figura 3-1). Asigurați-vă că portul încărcătorului este în direcția indicată, așa cum se arată în (Figura 3-2).
b. Conectați încărcătorul la priza de perete a rețelei principale.
c. Când este conectată la încărcătorul de baterii, bateria va începe să se încarce și indicatorul de încărcare de pe încărcător se va face roșu.
d. După ce încărcarea este completă, indicatorul de încărcare va deveni verde. Scoateți încărcătorul de baterii când este complet încărcat.
e. închideti capacul de cauciuc după încărcare.

Cum să porniți o bicicletă electrică

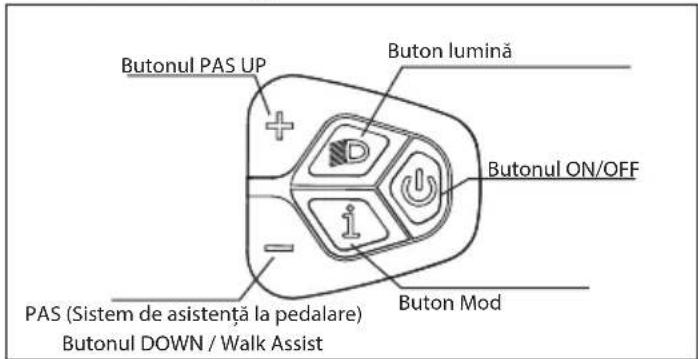

ON/OFF

Apăsați și mențineți apăsat butonul de alimentare ON/OFF timp de 3 secunde pentru a porni afișajul.

Butonul PAS UP + - PAS (Sistem de asistență la pedalare) Butonul DOWN / Walk Assist Buton lumină i Butonul ON/OFF Buton Mod

Nivel asistență pedalare

Motorul oferă cinci moduri de asistență: 0-5. Apăsați scurt în sus sau în jos pentru a schimba nivelul de asistență la pedalare. Interfața de afișare este prezentată în figura.

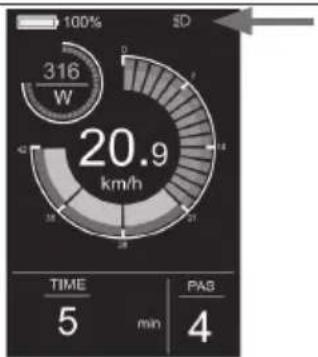

Apăsați butonul de lumină pentru a aprinde lumina.

După aprinderea farului, luminozitatea luminii de fundal va scădea și instrumentul va afișa identificatorul luminii, așa cum se arată în figura. Apăsați din nou butonul de lumină pentru a stinge luminile.

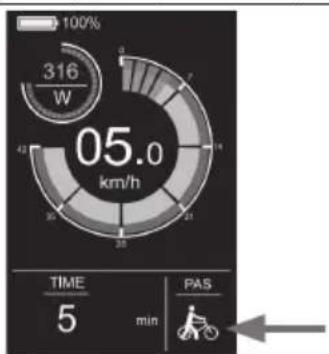

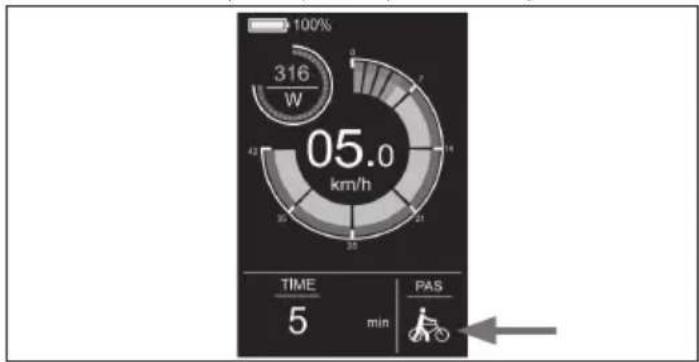

Interfață Afisaj

În mod implicit, contorul afișează viteza în timp real, distanța parcursă pe călătorie (km), puterea de ieșire a motorului (W) și nivelul bateriei (%). Apăsați butonul Mode pentru a afișa informații și a comuta între distanța parcursă (km), distanța totală parcursă (km), viteza maximă (km/h), viteza medie (km/h) și timpul de călătorie (min). Interfața de afișare este prezentată în figura.

Apăsarea și menținerea apăsată a butonului DOWN timp de 3 secunde activează Modul de Asistență la Mers. E-bicicleta va merge automat cu o viteză de 5 km/h. Interfața de afișare este prezentată în figura.

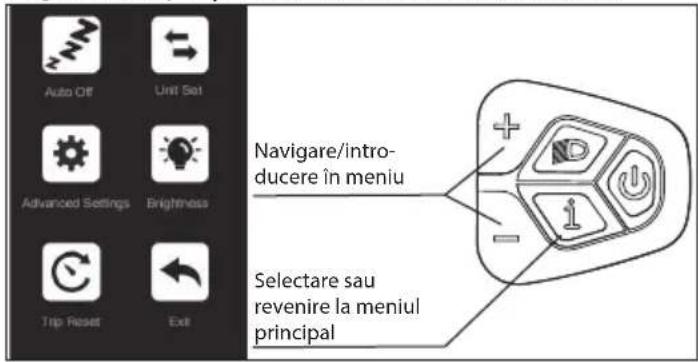

Meniu Setări

În momentul de start, când vehiculul este staționar, țineți apăsate butoanele + și pentru mai mult de 2 secunde în același timp, iar dispozitivul va trece la interfața de setare. Interfața de operare este afișată în figura. Toate operațiunile trebuie să fie efectuate la viteza 0.

Auto Off Unit Set Advanced Settings Brightness Trip Reset Exit Navigare/intro- ducere în meniu Selectare sau revenire la meniul principal

Cum să setați

• Apăsați butonul + sau pentru a comuta și apăsați butonul Mode pentru a intra în setări.
• După intrarea în setările, puteți ajusta parametrii apăsând butonul și —, și apăsați butonul pentru a salva și a reveni la setările de nivel superior.

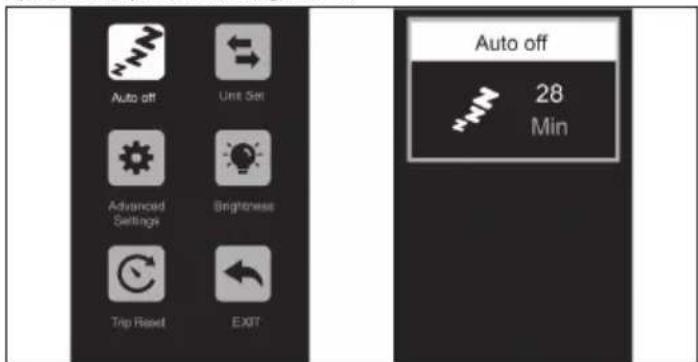

Ce poate fi setat

Auto Off: Dacă accesati această setare, puteți ajusta timpul de oprire automată, așa cum este arătat în (Figura 4-1).

Set unitate: Dacă accesati această setare, puteți ajusta unitatea, așa cum este arătat în (Figura 4-2).

Setări Avansate: Dacă intrați în Setări, puteți ajusta setările limbii, vizualiza informațiile despre versiunea produsului și descărca aplicația, așa cum se arată în (Figura 4-3).

Luminozitate: Dacă accesați această setare, puteți ajusta luminozitatea iluminării de fundal a contorului, așa cum este arătat în (Figura 4-4).

Resetare călătorle: Dacă accesați această setare, puteți șterge datele distanței parcurse și puteți ajusta modul de ștergere a distanței parcurse, așa cum este prezentat în (Figura 4-5).

Îndepărtați conexiunea

Există mai multe modalități de a deconecta aplicația de la produs:

• Dezactivati Bluetooth pe telefonul dvs.
• Apăsați și mențineți apăsate simultan butonul și butonul timp de 2 secunde, apoi contorul va afișa "Bluetooth dezactivat"
• Selectați îndepăratați dispozitivul în aplicație
• Opriti E-bicicleta

Setarea limbii

Selectați și intrați în interfața Setări Avansate. Intrați în setările de limbă și apăsați butonul + sau pentru a selecta limba dorită. Pentru a salva setările, țineți apăsat butonul î și reveniți la meniul anterior. Figura următoare arată interfața de operare.

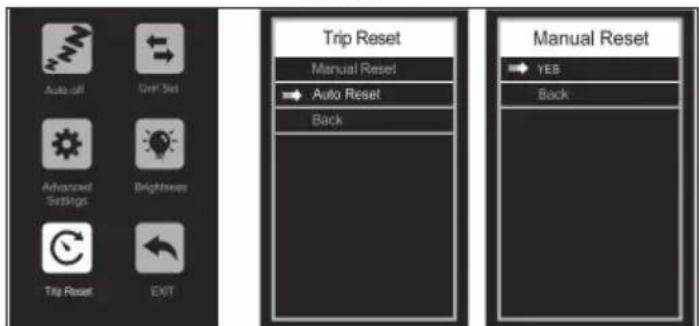

Auto off Griff Set Advanced Settings Brightness Trip Reset EXIT Trip Reset Manual Reset Auto Reset Back Manual Reset YES Back

Figura 4-5

Auto off Unit Set Advanced Settings Brightness Trip Reset EXIT Advanced Settings Language System Info. APP Download Back Language English Italiano Deutsche Français Español Polske Nederlands Back

Priză de încărcare USB

Pentru confortul dvs., o priză de încărcare USB este amplasată pe modulul de afișare. Pentru a accesa priza, trageți capacul prizei într-o parte.

Conectați-vă la SHARP Life APP

Intrați în meniu apăsând butonul + și -și intrați în interfața Setărilor Avansate, așa cum este prezentat în (Figura 4-6).

Selectați Descărcare Aplicație și scanați codul QR pentru a descărca aplicația Sharplife pe telefonul dvs. După ce descărcarea este finalizată, activați Bluetooth-ul telefonului mobil și intrați în aplicație pentru a căuta dispozitivul de conectat. Când instrumentul afișează pictograma Bluetooth, așa cum se arată în (Figura 4-7), conexiunea este reușită.

Aplicația SHARP Life

IMPORTANT:

Instalarea aplicației permite actualizări curente ale software-ului și astfel îmbunătățiri continue.

Adăugați aplicația SHARP Life pe dispozitivul dvs. mobil pentru a începe să vă bucurați de beneficiile unei funcționalități suplimentare. Aceasta include:

- Monitorizarea vitezei pe dispozitivul dvs. - Schimbarea unităților de măsură pentru viteză/distanță între kilometri și mile.

Faceți clic pe (Adăugați dispozitiv), când e-bicicleta este pornită.

Dispozitivul tău va căuta automat bicicleta ta electrică. Asigură-te că funcția Bluetooth este activată pe telefonul tău. Permite serviciile de localizare dacă și se solicită.

Odată ce dispozitivul este găsit, asocierea Bluetooth este completă.

NOTĂ:

Dacă doriți să vă conectați la e-bicicletă cu un cont nou, există două modalități:

1. Eliminați dispozitivul de pe contul anterior.
2. Apăsați și mențineți apăsate simultan butonul 'i' Mode și butonul '-' timp de 2 secunde pentru a dezactiva Bluetooth-ul ecranului, iar apoi noul cont se poate conecta la acesta.

Pentru a adăuga bicicleta dvs. electrică în aplicație.

Interval Inspectați Serviciu înlocuiti
Săptămânal, 160-321km (100-200 km)	Verificați hardware-ul pentru cuplul corect.Verificați transmisia pentru aliniere și funcționare corectă (inclusiv curea, roată liberă, lanț).Verificați adevărul roții și funcționarea silențioasă a roții (fără zgomot de spiță)Verificați starea cadrului pentru eventuale daune.	Curățați cadru prin ștergerea acestuia cu o cârpă umedă.Utilizați ajustorul/ajustorii de baril pentru a tensiona cablurile de schimbător/frână, dacă este necesar.	Înlocuiti orice componente con-firmate de suportul nostru pentru produse sau de un mecanic de biciclete certificat și reputabil ca fiind deteriorate ireparabil sau stricate.
Lunar, 402-1207 km (250-750 km)	Verificați alinierea plăcuțelor de frână, tensiunea cablului de frână.Verificați întinderea curelei.Verificați cablurile de frână și de schimbător pentru coroziune sau rupere.Verificați tensiunea spițelor.Verificați montarea accesoriiilor (șuruburile de montare a suportului, hardware-ul aripii și alinierea).	Verificați cuplul de strângere al angrenajului și pedalei.Curățați cablurile de frână și schimbător.Verificați și roțile de tensiune dacă se descoperă vreun spiță slabă.	Înlocuiti cablurile de frână și schimbare dacă este necesar.Înlocuiti plăcuțele de frână dacă este necesar.
La fiecare 6 luni, 1207-2011 km (750-1250 km)	Inspectați transmisia (curea, angrenaj, roată liberă).Inspectați toate cablurile și carcasele.	Se recomandă o reglare standard de către un mecanic de biciclete certificat și de încredere.Ungeți suportul de jos.	Înlocuiti plăcuțele de frână.Înlocuiti anvelopele dacă este necesar.Înlocuiti cablurile și carcasele dacă este necesar.

Dacă folosiți bicicleta în condiții dificile sau parcurgeți mai mult de 2.000 km/1.250 mi pe an, scurtați intervalele de inspecție și efectuați o inspecție la un atelier de service pentru biciclete la fiecare 6 luni.

Îmbinări cu şuruburi

• Verificați regulat vehiculul pentru conexiuni de şuruburi libere, conform programului de întreținere și strângeți şuruburile libere cu o cheie dinamometrică.
• Nu folosiți bicicleta dacă observați că orice îmbinări cu şuruburi s-au slăbit.
• Dacă nu aveți expertiza necesară și uneltele necesare, solicitați unui profesionist să verifice articulațiile cu şuruburi libere.

Cadru și furci

• Verificați cadru și furca rigidă pentru crăpături, deformări sau decolorări.
• Dacă cadru sau furca este crăpată, deformată sau decolorată, contactați imediat un profesionist.
• Nu utilizati bicicleta dacă găsiți fisuri, deformări sau decolorări.

\$a

• Verificați dacă puteți învârti şaua.
• Dacă puteți învârti şaua, strângeți clema tijei de şa. Respectați cuplurile de strângere aplicabile.
• Verificați dacă puteți mișca şaua orizontal în direcția de deplasare sau în direcția opusă.
• Dacă puteți mișca şaua, ajustați clema şeii.

Roti

• Verificați dacă roata din față sau cea din spate se poate mișca lateral și dacă piulitele roții se miscă.
• Dacă piulițele roții se mișcă, solicitați unui profesionist să verifice îmbinările cu șuruburi.
• Dacă axul cu eliberare rapidă se mișcă, reglați axul.
• Dacă roata din față sau din spate se mișcă lateral, solicitați unui profesionist să verifice roata.
• Verificați dacă există o distanță egală de ambele părți între roata din față și furca din față și între roata din spate și cadru.
• Dacă distanțele nu sunt identice, solicitați unui profesionist să verifice roțile din față și din spate.

• Ridicați bicicleta și rotiți roata din față sau din spate. Verificați dacă roata din față sau din spate se mișcă lateral sau spre exterior.

• Dacă roata din față sau din spate se mișcă lateral sau în afară, solicitați unui profesionist să verifice roata.

• Verificați regulat jantele din față și din spate pentru crăpături, deformări sau schimbări de culoare.
• Verificați dacă janta se află sub tubul interior și banda de jantă.
• Nu utilizati bicicleta dacă janta este crăpată, deformată sau decolorată.
• Încredințați unui profesionist verificarea dacă există vreun defect pe jantă, materiale sau aluminiu.
• Strângeți ușor spițele împreună cu degetul mare și cu celelalte degete pentru a verifica dacă tensiunea este aceeași pentru toate spițele.
• Dacă tensiunea variază sau spitele sunt slabe, solicitați unui profesionist să verifice tensiunea spitei.

Anvelope

• Verificați dacă presiunea din anvelope este corectă conform datelor de pe peretele lateral al anvelopei.
• Verificați dacă anvelopele sunt libere de crăpături și deteriorări cauzate de corpuri străine.
• Verificați dacă puteți simți clar banda de rulare a anvelopei.
• Dacă un anvelopă este crăpată sau deteriorată, sau adâncimea benzii de rulare este prea mică, aveți anvelopa înlocuită de un profesionist.

Frână

Este important să învățați și să rețineți care manetă de frână controlează care frână (față/spate) pentru a vă asigura siguranța.

Pentru a verifica ce configurație are bicicleta dumneavoastră, strângeți una dintre manetele de frână și vedeți dacă frâna din față sau cea din spate se angajează. Acum faceți la fel cu cealaltă manetă de frână. Amintiți-vă această configurație.

În timp ce testați configurația frânelor, asigurați-vă că mâinile dvs. pot atinge și strânge confortabil manetele fără probleme. Dacă întâmpinați probleme sau disconfort atunci când operați frânele, vă rugăm să ne contactați înainte de a merge cu bicicleta.

Revizuiți manualele de utilizare ale producătorului de frâne și asigurați-vă că întrețineți corect frânele. Este responsabilitatea dvs. să puteți recunoaște când plăcuțele de frână trebuie înlocuite.

Baterie

Este esențial să urmați aceste instrucțiuni și sfaturi de siguranță pentru a păstra durabilitatea bateriei și a asigura o funcționare corectă.

• Încărcați complet bateria înainte de fiecare călătorie pentru a vă asigura că este pregătită să reziste pe întreaga durată a traseului. Acest lucru va ajuta la reducerea riscului de descărcare excesivă a bateriei.
• Dacă bateria devine fizic deteriorată sau nefunctională, dacă a fost scăpată sau implicată într-un accident, sau dacă observați că funcționează anormal, vă rugăm să încetați utilizarea și să contactați imediat vânzătorul.
• Păstrați bateria într-o locație interioară uscată și cu control al climei, la o temperatură între 0°C și 40°C.

Tensiunea scade când bateria este descârcată, ceea ce poate duce la o asistență electrică slâbită. Se recomandă să începeți încărcarea atunci când bateria are între 20-40% încărcare.

Încărcare 80	-100% 80%	60% 40%	20% 0-20%
Tensiunea bateriei/V	41.6 39 3	7.5 36 34	5 31

Încărcarea bateriei dumneavoastră

• încărcătorul este evaluat pentru 100-240V. Asigurați-vă că verificați încărcătorul, cablurile încărcătorului și bateria pentru daune înainte de a începe fiecare încărcare.
• Încărcarea durează aproximativ 3-4 ore. În rare ocazii, poate dura mai mult pentru a încărca complet bateria, în special când bicicleta este nouă sau a fost lăsată nefolosită pentru o perioadă lungă de timp.
• Incarcați bateria doar cu încărcătorul furnizat, deoarece alte încărcătoare pot provoca daune bateriei sau pot crește posibilitatea de incendiu sau explozie.
• Deși încărcătorul este proiectat să oprească automat încărcarea atunci când bateria este plină, nu îl lăsați conectat mai mult de 12 ore.
• Asigurați-vă că încărcătorul dvs. este izolat de lichide, murdărie și resturi.

Raza de actiune pe o singură încărcare depinde puternic de mai multe circumstanțe, cum ar fi (dar nu se limitează la):

- Condiții meteorologice, cum ar fi temperatura ambientală și vântul;

- Conditiiile drumului, cum ar fi altitudinea și suprafața drumului;

- Conditiiile bicicletei, cum ar fi presiunea anvelopelor și nivelul de întreținere;

- Utilizarea bicicletei, cum ar fi accelerarea și schimbarea vitezelor;

- Greutatea călătorului și a bagajului;

- Cantitatea de cicluri de încărcare și descărcare;

• Vârsta și starea bateriei.

Note pentru încărcător

• Încărcătorul ar trebui folosit doar în interior, într-o zonă răcoroasă, uscată, bine ventilată, pe o suprafață plană, stabilă și dură.
• Evitați expunerea încărcătorului la lichide, praf, resturi sau obiecte metalice. Nu acoperiți încărcătorul cu nimic în timp ce este în uz.
• Depozitați și utilizați încărcătorul într-o zonă sigură, departe de copii.
• Încărcarea bateriei la maximum înainte de fiecare utilizare ajută la prelungirea duratei de viață a acesteia și reduce riscul de descărcare excesivă.
• Nu utilizați niciun încărcător altul decât încărcătorul original pe care l-ați primit cu comanda dvs. sau un încărcător conceput special pentru bicicleta specifică pe care ați cumpărat-o direct de la SHARP.
• Acest încărcător este proiectat pentru prizele standard de curent alternativ (AC) din gospodărie, cu o tensiune de intrare de 110-240V 50/60 Hz, și detectează și calculează automat tensiunea de intrare. Nu încercați să deschideți încărcătorul sau să modificați tensiunea de intrare.
• Nu trageți sau smulgeți cablul de încărcare. Când deconectați, trageți de mufa de plastic pentru a îndepărta cu grijă cablul AC/DC.

• Este normal ca încărcătorul să se încălzească moderat în timpul încărcării. Dacă încărcătorul este prea fierbinte la atingere, sau dacă simțiți un miros neplăcut sau observați alte semne de supraîncălzire, opriți utilizarea încărcătorului și contactați Centrul de Service SHARP.

• Păstrați indicatorul cu fața în sus atunci când utilizați încărcătorul. Nu inversați încărcătorul, deoarece acest lucru poate inhiba răcirea și poate scurta durata sa de viață.

• Utilizați doar încărcătorul original furnizat de SHARP sau unul conceput pentru modelul dvs. specific de bicicletă, care este aprobat de SHARP. Nu utilizați încărcătoare aftermarket, care pot provoca daune, răniri grave sau deces.
• Neconformarea la informațiile despre încărcarea bateriei enumerate aici poate cauza daune inutile componentelor de încărcare, bateriei sau încărcătorului și poate rezulta în performanțe slabe ale bateriei sau în incapacitatea de a funcționa corect. Daunele bateriei suferite în acest mod nu sunt acoperite de garanție.

Echilibrarea accumulatorului tău

Când primiți bicicleta pentru prima dată, este important să urmați acești pași pentru a vă asigura că celulele bateriei sunt echilibrate corespunzător, pentru a le menține cât mai eficiente posibil.

1. Pentru prima încărcare inițială după ce ați primit bicicleta (sau după o perioadă îndelungată de depozitare), asigurați-vă că încărcați bateria timp de cel puțin 4 ore înainte de a o folosi.

NOTĂ: Recomandăm să lăsați bateria să se încarce timp de cel puțin 4 ore pentru primele trei încărcări, pentru a ne asigura că celulele se echilibrează corespunzător.

1. După primele trei călătorii, puteți începe procedurile obișnuite de încărcare.

Verificarea sistemului de actionare electrică

• Verificați toate cablurile pentru a vă asigura că nu există nicio deteriorare.
• Examinați afișajul pentru crăpături și daune. Verificați dacă este ferm fixat.
• Verificați unitatea de control pentru fisuri și daune. Verificați dacă este ferm fixată în loc.
• Verificați acumulatorul reîncărcabil pentru a vă asigura că nu este deteriorat.
• Verificați dacă toate contactele de la prize sunt corect poziționate și reconectați-le dacă este necesar.
• Verificați cablul și carcasa exterioară pentru a confirma că nu există niciun fel de deteriorare.
• Verificați motorul pentru a vă asigura că nu este deteriorat.

Curățare

• Întotdeauna opriți bateria și scoateți încărcătorul din portul de încărcare și din priza de perete înainte de a curăța bateria sau bicicleta.
• Folosiți o cârpă uscată sau ușor umedă pentru curățarea bateriei sau a cadrelor bicicletei. Dacă există murdărie în sau în jurul portului de încărcare, încercați să folosiți un aer cu presiune scăzută sau o perie moale pentru a o îndepărta. Pentru instrucțiuni despre cum să curățați componentele transmisiei, vă rugăm să consultați instrucțiunile producătorului de transmisii.
• Când curățați, asigurați-vă că portul de încărcare de pe bicicletă este complet închis și că niciun strop de apă nu intră în contact cu componentele electrice. Dacă este umed, lăsați portul de încărcare deschis pentru a se usca complet înainte de a conecta încărcătorul.
• Fiți atenți să nu deteriorați sau să expuneți componentele electrice la apă. Nu spălați cu presiune bateria, motorul sau orice alte componente electrice. Deteriorarea componentelor electrice sau expunerea acestora la apă poate provoca un incendiu care poate rezulta în răniri grave sau chiar deces. Nu utilizați sau nu încărcați o baterie în care credeți că a pătruns apă. De asemenea, toate conectorii, inclusiv portul de încărcare, trebuie să fie complet uscați și curați înainte de a utiliza sau încărca bicicleta.
• Nu utilizați alcool, solventi sau detergenți abrazivi pentru a curăța încărcătorul. În schimb, folositi o cârpă uscată sau ușor umedă. Curățarea suprafeței bicicletei DOAR.

Informatii despre serviciu

AVERTISMENT

AVANSURILE TEHNOLOGICE AU FĂCUT BICICLETELE ȘI COMPONENTELE DE BICICLETĂ MAI COMPLEXE, ȘI RITMUL INOVAȚIEI ESTE ÎN CREȘTERE. ESTE IMPOSIBIL CA ACEST MANUAL SĂ FURNIZEZE TOATE INFORMAȚIILE NECESARE PENTRU A REPARA ȘI/SAU ÎNTRETINE CORECT BICICLETA DUMNEAVOASTRĂ.

Pentru a minimiza şansele unui accident şi posibilele răniri, trebuie să aveți orice reparație sau întreținere, inclusiv cele care nu sunt descrise în mod specific în acest manual, efectuate de un profesionist. La fel de important este că cerințele dvs. individuale de întreținere vor fi determinate de tot, de la stilul dvs. de a conduce până la locația geografică.

Consultați un profesionist pentru ajutor în determinarea cerințelor dvs. de întreținere.

AVERTISMENT

MULTIPLE SARCINI DE SERVICE ŞI REPARAȚIE A BICICLETEI NECESITĂ CUNOȘTINȚE SPECIALE ȘI UNELTE.

Nu începeti nicio ajustare sau serviciu la bicicleta dvs. până când nu ați învățat de la un profesionist cum să le finalizați corect. Ajustarea sau serviciul necorespunzător poate rezulta în deteriorarea bicicletei sau întrun accident care poate cauza răniri grave sau deces.

Dacă doriți să învățați să efectuați lucrări majore de service și reparații la bicicleta dvs., aveți trei opțiuni:

1. Cereți Centrului de Service copii ale instrucțiunilor de instalare și service ale producătorului pentru componentele de pe bicicleta dumneavoastră sau contactați producătorul componentelor.
2. Cereți Centrului de Service să vă recomande o carte despre repararea bicicletelor.
3. Întrebați Centrul de Service despre disponibilitatea cursurilor de reparare a bicicletelor în zona dvs.

Vă recomandăm să solicitați unui profesionist să verifice calitatea muncii dumneavoastră prima dată când lucrați la ceva și înainte de a vă plimba cu bicicleta, doar pentru a vă asigura că ați făcut totul corect. Deoarece acest lucru va necesita timpul unui mecanic, s-ar putea să existe o taxă modestă pentru acest serviciu.

De asemenea, vă recomandăm să solicitați sfaturi de la un profesionist cu privire la obținerea pieselor de schimb, cum ar fi camere de aer, becuri, etc., deoarece ar fi util odată ce ați învățat cum să înlocuiți astfel de piese atunci când necesită înlocuire.

Termeni de Garantie

DURATA GARANTIEI

• Fiecare bicicletă are o durată de viață utilă a produsului. Această garanție limitată nu sugerează sau implică faptul că rama sau componentele nu pot fi niciodată stricate sau că vor dura pentru totdeauna. Această garanție limitată acoperă defectele de fabricație care apar în timpul duratei de viață și utilizării normale a produsului.
• Alte componente sunt acoperite de garanția declarată, dacă există, a producătorului lor, și nu sunt acoperite sub această garanție limitată.

CONDIȚII DE GARANȚIE

• Această garanție limitată se aplică doar bicicletelor achiziționate în stare asamblată și ajustată de la distribuitorii autorizați Sharp.
• Această garanție limitată se aplică doar proprietarului original al bicicletei și nu poate fi transferată proprietarilor ulteriori.
• Este necesară prezentarea bonului original de cumpărare pentru a stabili dovada achiziției și trebuie furnizat către Sharp pentru orice reclamație de garanție. Sharp va solicita clienților să completeze o procedură standard obligatorie pentru reclamațiile de garanție, care va implica utilizarea unor mijloace media, cum ar fi fotografii și videoclipuri, pentru a ajuta la identificarea defecțiunilor produsului. Doar componentele individuale în sine sunt acoperite de garanție. Cerințele de demontare,

asamblare și reglare a componentelor sunt suportate de clientul care face reclamația. Costurile și inconvenientele care rezultă din pierderea utilizării produsului nu sunt acoperite în timp ce are loc procedura de garanție.

• Daunele rezultate din uzura normală, inclusiv rezultatele oboselii, nu sunt acoperite. Este responsabilitatea proprietarului să inspecteze regulat și să întrețină corespunzător bicicleta sa. Unele elemente care prezintă în mod tipic daune din uzura normală includ: Plăcuțe de frână, Spițe, Anvelope, Tuburi, Pinion volantă, Șa, Picionuș

- Decolorarea vopselei cauzată de efectele luminii ultraviolete (UV) sau expunerea la exterior nu este acoperită de această garanție limitată.

- Toate costurile de manoperă pentru serviciul de garanție, inclusiv transferul de componente și/sau orice instalare de componente noi, sunt responsabilitatea proprietarului bicicletei.

- Datorită evoluției și învechirii produselor (cum ar fi produsele care au fost întrerupte sau care nu mai sunt păstrate în stoc), unele cadre sau componente s-ar putea să nu fie disponibile pentru modelele mai vechi. În aceste cazuri, Sharp poate alege să furnizeze un înlocuitor pe care îl consideră a fi modelul cel mai apropiat ca și comparabilitate, dar procurarea și plata componentelor este responsabilitatea proprietarului bicicletei.

- Toate deciziile privind această garanție limitată vor fi luate la discreția exclusivă a Sharp, inclusiv, dar fără a se limita la decizia de a repara sau înlocui un produs defect și ce produs de înlocuire este cel mai apropiat produs comparabil disponibil în acel moment.

EXCLUDERI DE GARANTIE

Această garanție nu acoperă:

• Deteriorare sau defectare din cauza abuzului, neglijenței, utilizării necorespunzătoare sau a unui accident.
• Daune cauzate de cascadorii; sărituri pe rampe; acrobații; evenimente competitive, cum ar fi curse de biciclete, curse de biciclete motocross, sau activități similare; sau orice activitate care nu este în concordanță cu utilizarea intenționată a produsului.
• Daunele cauzate de expunerea excesivă la elemente, cum ar fi apa, datorită nepăstrării bicicletelor în interior.
• Daunele rezultate din încărcarea necorespunzătoare a pachetului de baterii sau utilizarea oricărui încărcător care nu este furnizat de Sharp. Toate garanțiile devin nule dacă bicicleta este supusă abuzului, neglijării, reparației necorespunzătoare, asamblării necorespunzătoare, lipsei de întreținere adecvată conform manualului proprietarului, alterării, modificării, instalării de piese incompatibile, coroziunii, unui accident sau altui uz anormal, excesiv sau necorespunzător. În plus, această garanție nu acoperă daunele asociate cu utilizarea comercială.

Documentație legală

RoHS

- SHARP certifică faptul că acest produs și ambalajul său respectă Directiva din 2017 care modifică Directiva RoHS privind restricționarea substanțelor periculoase în echipamentele electrice și electronice, cunoscută în mod obișnuit sub numele de RoHS.

Depozitare

• Depozitarea accumulatorului tău.
• Dacă intenționați să depozitați bicicleta (sau bateria de rezervă) pentru mai mult de două săptămâni, vă rugăm să urmați aceste instrucțiuni pentru a menține durata de viață a bateriei.
• Verificați periodic bateria și asigurați-vă că mențineți încărcarea la cel puțin 80%.
• Păstrați bateria într-un loc răcoros și uscat, la o temperatură între -20 °C și 20 °C.
• Neconformarea la îngrijirea corespunzătoare a bateriei poate cauza daune inutile componentelor, bateriei și încărcătorului, ducând la performanțe sub așteptări sau la defectiuni. Pierderea capacității bateriei nu este acoperită de garanție.

Transport

• Când expediați sau transportați acumulatorul pe distanțe lungi, inclusiv călătorii cu avionul, încărcătura ar trebui redusă la 50% sau mai puțin în cazul în care se deteriorează în timpul tranzitului. Împachetați-l cu grijă. Nu transportați niciodată un acumulator deteriorat cu avionul.
• Transportarea și/sau expedierea bateriei dumneavoastră poate fi supusă restricțiilor și poate necesita manipulare specială, etichetare și ambalare. Informați-vă despre cerințele legale aplicabile și reglementările din țara sau statul dumneavoastră și verificați cu compania aeriană sau transportatorul dumneavoastră.
• Fiți conștient că bicicleta dvs. electrică poate fi semnificativ mai grea decât o bicicletă fără suport motor.

Remedierea problemelor

Codul de eroare

Dacă ceva nu funcționează corect cu sistemul electric, acesta va afișa un cod de eroare pe ecran. Nu ezitați să luați legătura cu centrul nostru de service pentru a remedia problemele.

90% E30

lată definițiile codurilor de eroare.

Codul de eroare	Delniție
21 Curent anormal
23 Motor în afara fazei
24 Defecțiune semnal Motor Hall
25 Franare anormala
30 Problemă de comunicare

Simptome Cauze posibile Cele mai comune soluții
Bicicleta nu funcționează.	1. Putere insuficientă a bateriei2. Conexiuni defectuoase3. Bateria nu este complet așezată în tavă4. Secvență de pornire necorespunzătoare5. Frânele sunt aplicate	1. Încărcați bateria2. Curățați și reparați conectorii3. Instalați corect bateria4. Porniți bicicleta folosind secvența corectă5. Dezactivați frânele
Accelerare neregulată și/sau viteză maximă redusă.	1. Putere insuficientă a bateriei	1. Încărcați sau înlocuiți bateria
Motorul nu răspunde când bicicleta este pornită.	1. Cablu deconectat2. Firul conectorului motorului este deteriorat sau nu este bine fixat3. Motor deteriorat	1. Reparați și/sau reconectați2. Securizați sau înlocuiți3. Reparați sau înlocuiți
Rază redusă.	1. Presiune scăzută a anvelopelor2. Acumulator descărcat sau defect3. Conducerea cu prea multe dealuri, vânt din față, frânare și/sau încărcătură excesivă4. Acumulatorul a fost descărcat pentru o perioadă lungă de timp fără încărcări regulate, este vechi, deteriorat.5. Franare frecând	1. Ajustați presiunea în envelope2. Verificați conexiunile sau încărcați bateria.3. Asistați cu pedalele sau ajustați traseul.4. Contactați Suportul pentru Produse dacă scăderea intervalului persistă.5. Ajustați frânele
Bateria nu se va încărca.	1. Încărcătorul nu este bine conectat2. Încărcător deteriorat3. Acumulator deteriorat4. Cablu deteriorat	1. Ajustați conexiunile2. Înlocuiți3. Înlocuiți4. Reparați sau înlocuiți
Roata sau motorul produc zgomote ciudate.	1. Spite sau jantă de roată deteriorate sau slăbite2. Cablu de motor deteriorat sau slăbit3. Derailorul din spate nu schimbă vitezele	1. Strângeți, reparați sau înlocuiți2. Reconectați sau înlocuiți motorul.3. Ajustează deraiorul din spate

Speci☐cații tehnice

Model BK-GS03E-W BK-GS03E-G
General
Culori Alb Gri
Dimensiune M M
Viteză maximă (EU/UK) 25 km/h 25 km/h
Kilometraj până la 85 km până la 85 km
Greutate 19.5 kg 19.5 kg
Încărcătură maximă 120 kg 120 kg
Înălțimea ciclistului 165-190 cm 165-190 cm
Electronice
Motor	36V 250W	36V 250W
Baterie	36V 7.8Ah/280.8Wh	36V 7.8Ah/280.8Wh
Senzor Senzor de cadență, Senzor de cuplu	Senzor de cadență, Senzor de cuplu
Afișaj	Afișaj color TFT LCD rezistent la apă IP66	Afișaj color TFT LCD rezistent la apă IP66
Încărcător	Încărcător inteligent 100V-240V/2A	Încărcător inteligent 100V-240V/2A
Timp de încărcare	4 ore	4 ore
Set Cadru
Cadru Cadru din aliaj de aluminiu Cadru	din aliaj de aluminiu
Roți
Anvelope	Anvelope Kenda* 700C × 35C	Anvelope Kenda* 700C × 35C
Jante	Aliaj de aluminiu negru Aliaj de aluminiu negru
Butuc frontal	M9 × 13G × 36H Ax cu trecere	M9 × 13G × 36H Ax cu trecere
Spite	Diametru variabil din oțel inoxidabil 304	Diametru variabil din oțel inoxidabil 304
Franare
Franare	Frană cu disc Shimano*AMT 200JRRXRX155 cu rotoare de 160mm	Frană cu disc Shimano*AMT 200JRRXRX155 cu rotoare de 160mm
Manete de frână	Shimano® AMT200JRRXRX155	Shimano® AMT200JRRXRX155
Transmisie
Pinion	PIONEER-244A-5 1/2*3/32*44T*9/16*170	PIONEER-244A-5 1/2*3/32*44T*9/16*170
Lanț	C8 1/2*3/32*108L	C8 1/2*3/32*108L
Manivelă	170mm	170mm
Pedale HFbike®	HFbike®
Componente
Șa	Șa neagră	Șa neagră
Țeavă de șa	Φ27.2*2.3*350mm Aliaj de aluminiu	Φ27.2*2.3*350mm Aliaj de aluminiu
Ghidon	Aliaj de aluminiu, 680mm	Aliaj de aluminiu, 680mm
Tulpină	Aliaj de aluminiu	Aliaj de aluminiu

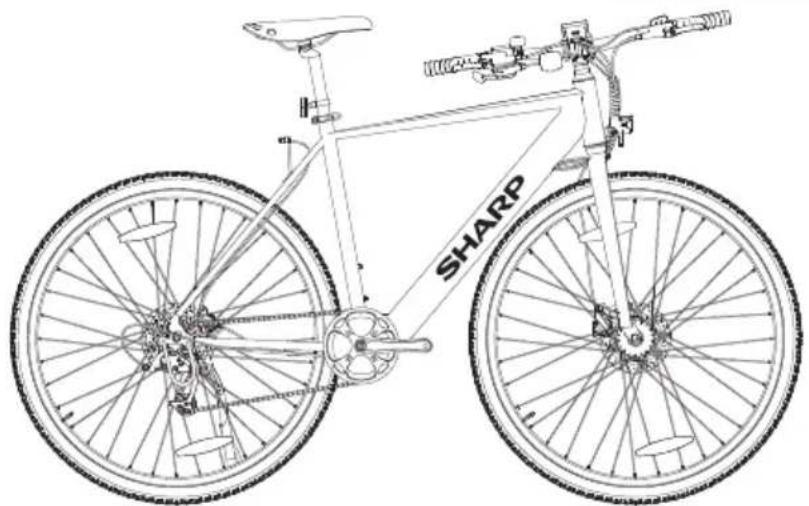

Dimensiunea ramei 19.3 inch (49 cm)
Înălțimea sugerată a ciclistului 5'6"–6'3" 165 cm–190 cm
A Lungimea tubului de șa 52.07 centimetri 520 mm
B Reach 34.036 centimetri 340 mm
C Înălțimea deasupra suportului 78.99 centimetri 790 mm
D Ampatament 102.11 centimetri 1020 mm
E Înălțimea suportului de jos 29.97 centimetri 300 mm
F Înălțimea șeii 91.948 centimetri - 107.95 centimetri 920–1080 mm

B A SHARP F C E D

Търговска марка:

Bluetooth®
