KÄYTTÖOHJE BK-GS03EW SHARP

- Uw batterij opslaan.

Bluetooth"-sanamerkki ja logot ovat Bluetooth SIG:n omistamia ja rekisteröimiä tavaramerkkejä. -

Käytä tätä Pikaopasta asettaaksesi ja aloittaaksesi sähköpyöräsi käytön. Saat tarkempaa tietoa sähköpyöräsi mallista, viittaamalla verkkokäyttöohjeeseen, jonka löydät seuraamalla alla olevaa linkkiä tai skannaamalla QR-koodin ja etsimällä mallinimellä BK-GS03.

0,08 tuuman (2mm) kuusiokoloavain

0,10 tuuman (2,5mm) kuusiokoloa-vain

0,12 tuuman (3mm) kuusiokoloavain

0,16 tuuman (4mm) kuusiokoloavain

0,20 tuuman (5mm) kuusiokoloavain

0,24 tuuman (6mm) kuusiokoloavain

Avokärkiavain 08-10

Avokärkiavain 13-15

Ristipääruuvimeisseli

Polkimet

Tärkeitä turvallisuusohjeita

HUOMIO SÄHKÖISKUN VAARA! ÄLÄ AVAA

Lue turvallisuusohjeet ennen laitteen käyttöä ja noudata niitä:

Nuolipäinen salamasymboli tasasivuisen kolmion sisällä on tarkoitettu varoittamaan käyttäjää tuotteen kotelossa esiintyvästä eristämättömästä "vaarallisesta jännitteestä", joka saattaa olla riittävän suuri muodostaakseen sähköiskun vaaran ihmisille.

Nuolipäinen salamasymboli tasasivuisen kolmion sisällä on tarkoitettu ilmoittamaan käyttäjälle tärkeistä käyttö- ja huolto-ohjeista laitteiston mukana toimitetuissa materiaaleissa.

Tämä merkki tarkoittaa, että tuote on hävitettävä ympäristöystävällisesti, eikä tavallisena kotitalousjätteenä.

AC-jännite

Luokan II laite

Pidä laite etäällä avotulesta välttääksesi tulipaloa.

TÄRKEÄÄ: Lue seuraavat ohjeet huolellisesti ja säilytä tulevaa käyttöä varten.

VAROITUS: Käytä suojakypärää!

Vähennä loukkaantumisriskiä käyttämällä sopivaa kypärää ajaessasi!

Onnettomuuden ja vamman riski

• Epätarkoituksenmukainen sähköpyörän käyttö riittämättömän tiedon vuoksi voi aiheuttaa onnettomuuden. Tutustu sähköpyörän ominaisuuksiin ennen ajoa.
• Tutustu jarrukahvaan etukäteen, jos et ole riittävän tietoinen etu- ja takajarrujen sijainnista. Säädä myös tarvittaessa ennen ajoa.
• Varmista, että jarrut on säädetty oikein ja ne toimivat hyvin.

VAROITUS: Laitteiston osat eivät välttämättä ole täysin kiristettyjä, mukaan lukien mutta ei rajoittuen pultit, mutterit, etunapa-akseli, takapyörä, ohjausmekanismit (ohjaustanko, varsi), jarrujärjestelmä, ajoneuvon käyttöjärjestelmä, polkimet jne.

Vähentääksesi loukkaantumisriskiä, varmista, että kaikki pyörän osat on lukittu tiukasti ja oikein paikoilleen ja ettei laitteistosta ole kadonnut osia, se ei ole rikki eikä siinä ole muita vaurioita.

VAROITUS: Tämä pyörä on suunniteltu aikuisille. Lapset saavat ajaa vain aikuisten valvonnassa.

Vähentääksesi onnettomuus- ja loukkaantumisriskiä, varmista, että pyörä ja sen rakenteet eivät ole alle 3-vuotiaiden lasten ulottuvilla.

VAROITUS: Komponenttien rikkoutuminen voi tapahtua, jos polkupyörää käytetään väärin.

Onnettomuuden ja vamman riski!

- Älä aja pyörälläsi ramppien tai kumpujen yli.

• Älä aja tällä polkupyörällä maastopyöräilyssä.
• Älä aja polkupyörällä portaita, kiviä tai muita yli 15 cm korkeita askelmia pitkin.

Epäasianmukaiset lisäykset tai muutokset polkupyörään ja virheelliset tarvikkeet voivat aiheuttaa polkupyörän toimintahäiriön.

Vähentääksesi onnettomuus- ja loukkaantumisriskiä, älä lisää mitään ylimääräisiä tarvikkeita, joita ei ole ostettu myyjältä tai joita ei ole saatu myyjän luvala, mukaan lukien mutta ei rajoittuen lasten turvaistuimet, perävaunut jne.

VAROITUS: Älä aja polkupyörällä riskialttiilla tavalla.

Vähentääksesi onnettomuus- ja loukkaantumisriskiä, aja polkupyörällä vain oikealla tavalla. Varmista, että pystyt hallitsemaan pyörää, äläkä yritä vaarallisia temppuja, mukaan lukien mutta ei rajoittuen käsittä ajamiseen, hyppyihin ja takapyörällä ajamiseen.

VAARA: Pyörän huollon laiminlyönti aiheuttaa onnettomuus- ja loukkaantumisriskin

Tarkista pyörä ennen jokaista ajelua, mukaan lukien mutta ei rajoittuen jarrutoimintoon, renkaiden kulumiseen ja paineeseen, pulttien ja muttereiden kuntoon, ohjaukseen ja pinnojen jännitykseen.

Jos kuulet epänormaalia ääntä ajaessasi, pysähdy välittömästi ja tarkista koko pyörä.

VAROITUS: Varmista täydellinen noudattaminen paikallisen lain mukaan. Sakkojen ja takavarikoinnin riski!

Ennen pyöräilyn aloittamista, varmista, että pyörä täyttää paikallisen lainsäädännön vaatimukset.

Heijastimet eivät korvaa vaadittavia valoja. Ajaminen aamunkoitteessa, hämärässä, yöllä tai muina huonon näkyvyyden aikoina ilman riittävää polkupyörän valojärjestelmää ja ilman heijastimia on vaarallista ja saattaa johtaa vakaviin vammahiin tai kuolemaan.

Jos polkupyöräsi ei sovi sinulle kunnolla, saatat menettää hallinnan ja kaatua.

Liian tiukalle kiristetyt pultit voivat venyä ja muuttaa muotoaan.

Älä altista akkuasi korkeille lämpötiloille.

Ajaminen virheellisesti säädettyjen jarrujen tai kuluneiden jarrupalojen kanssa on vaarallista ja voi johtaa vakaviin vammahiin tai kuolemaan. Älä koskaan täytä rengasta yli maksimipaineen, joka on merkitty renkaan sivuun tai vanteeseen. Jos vanteen maksimipaine on alhaisempi kuin renkaassa näkyvä maksimipaine, käytä aina alhaisempaa arvoa. Suositeltua maksimipainetta suurempi paine voi räjäyttää renkaan vanteelta tai vahingoittaa vannetta, mikä voi aiheuttaa vahinkoa pyörälle ja vammoja ajajalle ja sivullisille. Paras ja turvallisin tapa täyttää polkupyörän rengas oikeaan paineeseen on käyttää polkupyöräpumppua, jossa on sisäänrakennettu painemittari.

Jarrujen liian voimakas tai äkillinen käyttö voi lukita pyörän, mikä saattaa aiheuttaa hallinnan menetyksen ja kaatumisen. Etujarrun äkillinen tai liiallinen käyttö saattaa heittää kuljettajan ohjaustangon yli, mikä saattaa johtaa vakaviin vammoihin tai kuolemaan.

Keskeytä latausprosessi välittömästi, jos huomaat outoa hajua tai savua.

• SHARP ei ole vastuussa vahingoista/kuolemasta, jotka johtuvat laitteen väärinkäytöstä.
• Sharp ei ole vastuussa, jos et noudata paikallisia määräyksiä ja rajoituksia.
• Takuu ei kata vahinkoja, jotka johtuvat laitteen virheellisestä käytöstä, erityisesti jos sitä käytetään ei-kotitalouskäyttöön tarkoitetuissa tarkoituksissa ja / tai maissa tai alueilla, joille sitä ei alun perin suunniteltu, tarvittavat muutokset ja / tai mukautukset.
• Noudata aina paikallisia liikennesääntöjä ja kansallisia lakeja ja määräyksiä käyttäessäsi sähköpyörääsi.
• Noudata aina paikallista nopeusrajoitusta. ÄLÄ ylitä sähköpyöräsi nopeusrajoitusta.
• Käytä aina suojavarusteita käyttäessäsi sähköskootteria.
• Käytä aina turvakypärää ajaessasi sähköpyörälläsi.
• Aja aina pitäen molemmat kädet kahvoissa. Älä koskaan aja yhdellä kädellä.

• Älä aja huonolla säällä.

• Älä käytä tätä sähköpyörää temppujen tai vaarallisten manöövrien suorittamiseen. Se on pyörä, joka on suunniteltu kotikäyttöön.

• Älä kuljeta ihmisiä tai tavaroita, kuten kasseja.
• Aja hitaasti ruuhkaisissa paikoissa.
• Varmista, että kaikki ruuvit ja kiinnikkeet ovat tiukasti kiinni ja kunnossa ennen käyttöä.
• Varmista, että taitettava akseli menee uraan, kun taitat sähköpyörän auki.
• Älä aja epätasaisilla teillä tai veden, öljyn tai jään päällä.
• Älä mutkittele liikenteen läpi tai tee liikkeitä, joita muut eivät voi ennakoida.
• Älä aja sähköpyörällä, jos olet maan ikärajojen ulkopuolella.
• Älä aja sähköpyörällä yli maan sähköpyörien laillisen nopeusrajoituksen.
• Älä käytä sähköpyörää, jos se on vaurioitunut.
• Älä käytä sähköpyörää, jos akku tuoksuu erikoiselta ja/tai kuumenee.
• Älä käytä sähköpyörää, jos siitä vuotaa nestettä, vältä kosketusta ja pidä se lasten ulottumattomissa.
• Ennen käyttöä, varmista, että sähköpyörä ei ole vahingoittunut. Älä aja, jos siinä on mitään vahinkoa.
• Varmista, että luet tämän käyttöohjeen kokonaan ennen e-pyörän käyttöä.
• Opi ajamaan sähköpyörälläsi ennen kuin käytät sitä julkisella paikalla.
• Tämän sähköpyörän voi tunnistaa mallin ja sarjanumeron perusteella, jotka sijaitsevat arvokilvessä.
• Työntövoima tulee vetopyörässä sijaitsevasta sähkömoottorista.
• Vain yksi henkilö saa ajaa sähköpyörällä.
• Älä muokkaa tätä sähköpyörää millään tavalla.
• Älä käytä muita kuin SHARPin hyväksymiä osia tai lisätarvikkeita.
• Aja sähköpyörällä tasaisilla pinnoilla. Älä ylitä määriteltyä kaltevuutta.
• Liiallinen käyttö lyhentää tämän sähköpyörän käyttöikää.
• Varoitus: jarrut ja niihin liittyvät osat saattavat kuumeta käytössä. Älä koske käytön jälkeen.
• Älä kytke sähköpyörää päälle latauksen aikana.
• Kun akku on ladattu täyteen, irrota latauskaapeli.
• Näytön akkumittari osoittaa akun käyttöiän.
• Kun akun varaustaso on alhainen, se saattaa heikentää sähköisen voiman avustusta. On suositeltavaa aloittaa lataaminen, kun akun varaustaso on 20-40%.
  • Lataa akku jokaisen käytön jälkeen.
• Jos sähköpyörää ei käytetä pitkään aikaan, lataa se vähintään kerran kuukaudessa. Huomaa, että jos akkua ei ladata pitkään aikaan, akku siirtyy itsepuolustustilaan eikä sitä voi ladata. Tässä tapauksessa ota yhteyttä jälleenmyyjääsi.
• Laita ladatessasi laturi latausporttiin ennen pistorasiaan kytkemistä.
• Jos merkkivalo on lataamisen aikana punainen, lataaminen tapahtuu normaalisti. Kun merkkivalo muuttuu vihreäksi, lataus on valmis.
• Käytä vain alkuperäislaturia akun lataamiseen.
• Laturissa on yilataussuojatoiminto, jos sähköpyörä on 100% täyteen ladattu, laturi pysäyttää latauksen automaattisesti.
• Hävitä paristot ja sähköpyörät noudattaen maassasi voimassa olevia säännöksiä.

Akun ja laturin johdot

Paristot

• Älä altista paristoja korkeille lämpötiloille, äläkä aseta niitä paikkoihin, joissa lämpötila saattaa nousta nopeasti, esim. lähelle avotulta tai suoraan auringonvaloon.
• Älä altista paristoja kohtuuttomalle lämpösäteilylle, älä heitä niitä avotuleen, älä pura niitä, äläkä yritä ladata paristoja, joita ei ole tarkoitettu ladattavaksi uudelleen, sillä ne voivat vuotaa tai räjähtää.
• Pariston altistaminen hyvin matalalle ilmanpaineelle voi johtaa räjähdykseen tai palavan nesteen tai kaasun vuotoon.
• Älä käytä muita kuin määritettyjä paristoja.

- Pariston hävittäminen polttamalla tai sen puristaminen tai leikkaaminen mekaanisesti voi aiheuttaa räjähdyksen.

- Pariston jättäminen hyvin korkeaan lämpötilaan voi johtaa räjähdykseen tai palavan nesteen tai kaasun vuotoon.

- VAROITUS: Räjähdyksen tai laitteiston vaurioitumisen vaara, jos käytetään vääriä paristoja.

- Älä koskaan käytä erilaisia paristoja yhdessä tai sekoita uusia ja vanhoja paristoja.

Tämän laitteen ja paristojen hävittäminen

• Tätä tuotetta tai sen paristoja ei saa hävittää lajittelemattomissa yhdyskuntajätteissä. Palauta se määrätttyn palautuspisteeseen sähkö- ja elektroniikkalaiteromun kierrättämiseksi paikallisen lain mukaan. Näin autat säästämään resursseja ja suojelemaan ympäristöä.
• Suurin osa EU-maista sääntelee paristojen hävitystä lailla. Sähkölaitteessa, pakkauksessa ja paristoissa on kierrätysmerkki muistuttamassa esineiden oikeanlaisesta hävittämisestä. Käyttäjiä pyydetään käyttämään olemassa olevia käytettyjen laitteiden ja paristojen palautuspaikkoja. Pyydä lisätietoja ottamalla yhteyttä jälleenmyyjääsi tai paikallisiin viranomaisiin.

Akun poistaminen hävittämistä varten

- Akku oli piilotettu alaputken alle. Putken pohjassa on kansi ja ruuvit, jotka pitävät akun, ohjaimen ja kaapelit paikallaan. Akun poistamiseksi, poista kaikki ruuvit alaputken pohjasta ja sivusta, irrota kaapeli ja avaa pölytulppa latausportissa.

CE-lausunto:

• Sharp Consumer Electronics Poland sp. z o.o. ilmoittaa, että tämä laite vastaa radio- ja telepäätelaitteista annetun 2014/53/EY-direktiivin olennaisia vaatimuksia ja muita asiaan liittyviä ehtoja.
• EU:n vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraamalla linkkiä www.sharpconsumer.comja sitten siirtymällä mallisi latausosioon ja valitsemalla "CE-lausunnot".

Sähköinen poljinavun pyörä (EPAC):

Pedelec on tyyppi polkupyörä, joka on varustettu sähköisellä poljinavustustoiminnolla. Se voi tarjota avustusta jopa 25 km/h nopeuteen asti polkiessa. Mallista riippuen, aktivoi kävelyavustustilan ja varmista, että nopeus kasvaa enintään 5 km/h.

Mitä paketissa on:

Pika-aloitusopas (tämä asiakirja)

Sähköpyörän osat

• 1 × Sähköpyörä

Tarvikepakkaus

• 1 × Käyttöohje
• 1 laturi
- 1 × Latauskaapeli
- 6 × kuusiokoloavain
• 1 × Phillips-ruuvimeisseli
- 2 × Avokärkiavain
- 2 × nippusiteet
- 1 × Kumikorkki

Tarvikepakkaus

(Viittaa 1sivulla 1)

Polkupyörän osat

(Viittaa 2sivulla 1)

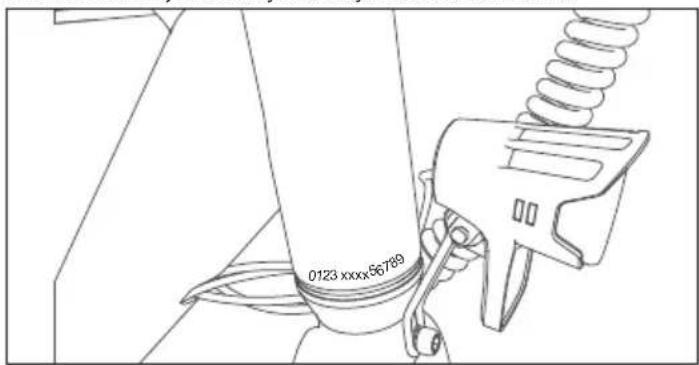

Polkupyörän runkonumero

Polkupyörän runkonumero löytyy leimattuna ohjausputkeen, kuten kuvassa näkyy. Se on ainutlaatuinen tunniste sähköpyörällesi. Kun pyöräsi varastetaan, sarjanumero antaa sinulle suurimman mahdollisuuden saada se takaisin. Olisi hyvä idea kirjoittaa se jonnekin tai ottaa kuva.

0123 xxxx56789

Kokoamassa sähköpyörää

Vaihe 1: Asenna ja säädä ohjaustanko

a. Käytä 5 mm kuusiokoloavainta löysätäksesi pitkän ruuvin venttiilivarren päällä vastapäivään. Käytä 4 mm kuusiokoloavainta löysätäksesi 2 ruuvia venttiilivarren sivulla. Käännä ohjaustankoa 90° myötäpäivään, jotta nousutanko ja yläputki ovat vaakasuorassa linjassa.
b. Kiristä ruuvi myötäpäivään. Aseta kumitulppa varren päälle, kuten kuvissa 1-3, 1-4 näytetään.

c. Säädä mittariston ja heijastimen tasaus vaakasuoraan asentoon niin, että ne ovat suorassa linjassa, kuten (Kuva 1-3) osoittaa.

Varmista, että yläosan ruuvin vääntömomentti on noin 4-6 N·m. Varmista, että sivuilla olevien momentti on noin 6 N·m.

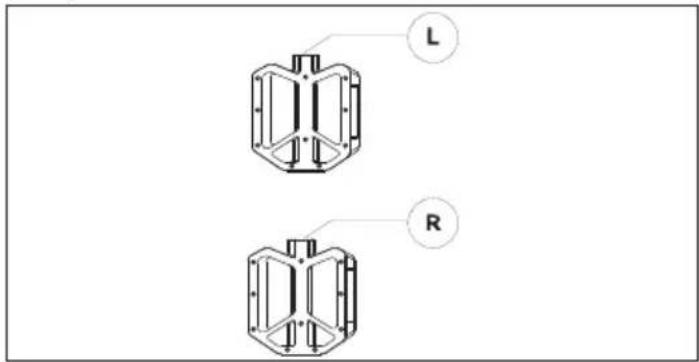

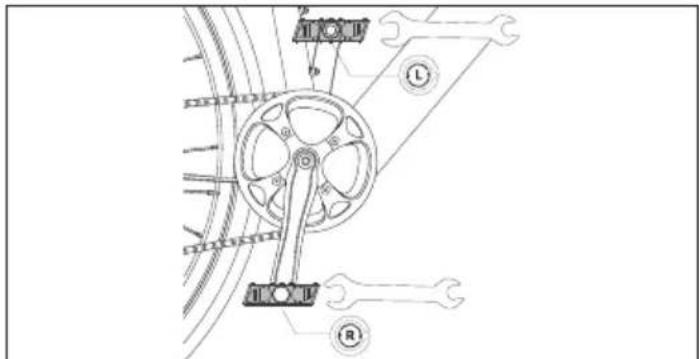

Vaihe 2: Asenna polkimet

a. Käytä 15 mm:n lenkkiavainta polkimien asentamiseen, kuten (Kuvio 6-1) osoittaa.

L R

Tarkista molempien polkimien pääkappale tunnistaaksesi vasemman ja oikean polkimen.

Huomaa, että oikea poljin kiristyy myötäpäivään, kun taas vasen poljin kiristyy vastapäivään.

Varmista, että vääntömomentti on 18 N·m.

Kuinka käyttää sähköpyörää

Lataa akku ennen ensimmäistä käyttökertaa.

Kuinka Iadata

a. Avaa kumitulppa ja kytke laturi sähköpyörän latausporttiin (Kuva 3-1). Varmista, että latausportti on annetussa suunnassa, kuten (Kuvassa 3-2) näytetään.
b. Kytke laturi pistorasiaan.
c. Kun akku on kytketty laturiin, akun lataus alkaa ja laturin latausindikaattori muuttuu punaiseksi.
d. Kun lataus on valmis, latausindikaattori muuttuu vihreäksi. Irrota akkulaturi, kun se on täysin ladattu.
e. Sulje kumitulppa latauksen jälkeen.

Kuinka käynnistää sähköpyörä

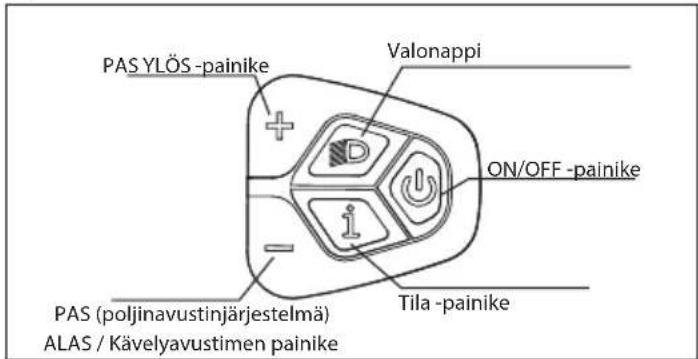

PÄÄLLE/POIS

Paina ja pidä virtapainiketta ON/OFF painettuna 3 sekuntia näytön käynnistämiseksi.

PAS YLÖS -painike Valonappi ON/OFF -painike Tila -painike PAS (poljinavustinjärjestelmä) ALAS / Kävelyavustimen painike

Poljinavun taso

Moottori tarjoaa viisi pyörän avustustilaa: 0-5. Lyhyt painallus ylös tai alas vaihtaa poljinavustuksen tasoa. Näyttöliittymä näkyy kuvassa.

Akun merkkivalo Voima Nopeus Nopeusyksiköt PAS-taso

Valokytkin

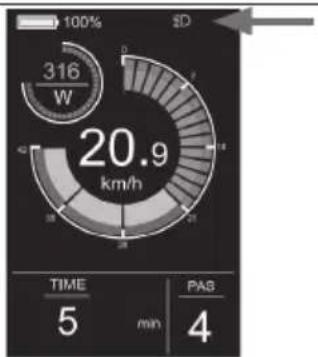

Paina valopainiketta kytkeäksesi valon päälle.

Valon kytkemisen jälkeen taustavalon kirkkaus vähenee ja mittari näyttää valon tunnisteen, kuten kuvassa on esitetty.

Paina valopainiketta uudelleen sammuttaaksesi valot.

Oletusarvoisesti mittari näyttää reaaliaikaisen nopeuden, matkan per reissu (km), moottorin tuottaman tehon (W) ja akun tason (%). Paina Mode-painiketta näyttääksesi tiedot ja vaihtaaksesi yksittäisen matkan (km), kokonaismatkan (km), maksiminopeuden (km/h), keskinopeuden (km/h) ja ajoajan (min) välillä. Näyttöliittymä on esitetty kuvassa.

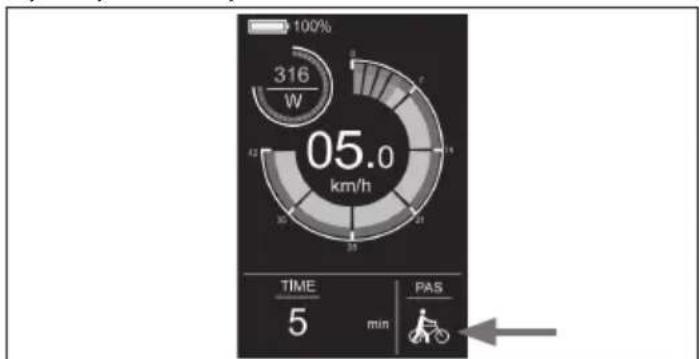

Painamalla ja pitämällä DOWN-nappia 3 sekuntia aktivoituu

Kävelyavustustila. Sähköpyörä liikkuu automaattisesti 5 km/h nopeudella.

Näyttöliittymä on esitetty kuvassa.

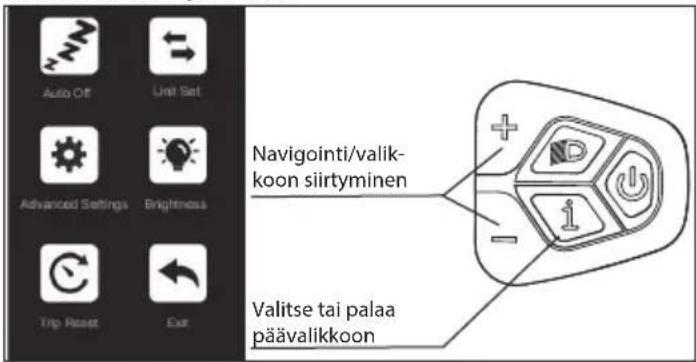

Asetusvalikko

Käynnistystilassa, kun ajoneuvo on paikallaan, pidä UP- ja DOWN-painikkeita samanaikaisesti alhaalla yli 2 sekuntia, ja mittari siirtyy asetusnäkymään. Toimintanäkymä on esitetty kuvassa.Kaikki toiminnot on suoritettava nopeudella 0.

Auto Off Unit Set Advanced Settings Brightness Trip Reset Exe Navigointi/valik- koon siirtyminen Valitse tai palaä päävalikkoon

Kuinka asettaa

• Paina + tai-painiketta vaihtaaksesi ja paina Tila-painiketta siirtyäksesi asetuksiin.
• Asetuksiin siirryttyäsi voit säätää parametreja painamalla + ja - painiketta, ja paina j - painiketta tallentaaksesi ja palataksesi ylemmän tason Asetuksiin.

Mitä voidaan asettaa.

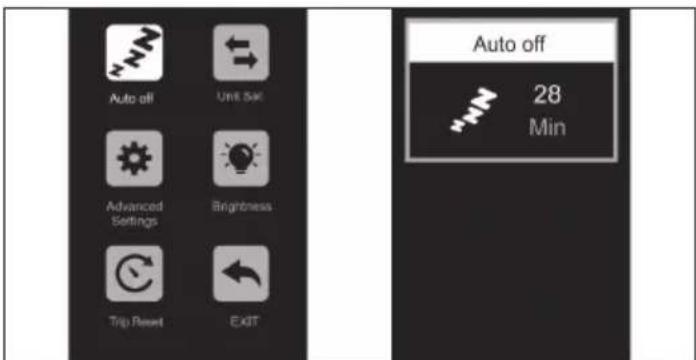

Automaattinen sammutus: Jos siirryt tähän asetukseen, voit säätää automaattisen sammutusajan, kuten kuvassa 4-1 on esitetty.

Yksikkösetti: Jos siirryt tähän asetukseen, voit säätää yksikköä, kuten kuvassa 4-2 näytetään.

Edistyneet asetukset: Jos siirryt Asetuksiin, voit säätää kieliasetuksia, tarkastella tuoteversion tietoja ja ladata sovelluksen, kuten kuvassa 4-3 näytetään.

Kirkkaus: Jos siirryt tähän asetukseen, voit säätää mittarin taustavalon kirkkautta, kuten (Kuva 4-4) osoittaa.

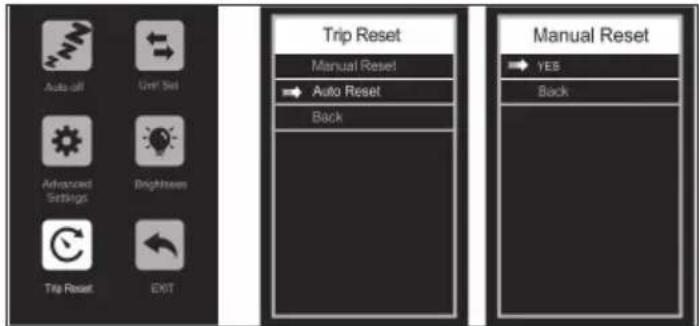

Matkan nollaus: Jos siirryt tähän asetukseen, voit tyhjentää yksittäisen matkan tiedot ja säätää yksittäisen matkan tyhjentämistavan, kuten (Kuvio 4-5) osoittaa.

On useita tapoja irrottaa sovellus tuotteesta:

• Kytke Bluetooth pois päältä puhelimessasi
• Pidä 1 -painiketta ja -painiketta samanaikaisesti painettuna 2 sekuntia, sitten mittari näyttää "Bluetooth irrotettu"
  • Valitse Poista laite APP:ssa
• Kytke sähköpyörä pois päältä

Kielen asetus

Valitse ja siirry Edistyneet Asetukset -valikkoon. Siirry kieliasetuksiin ja paina + tai -painiketta halutun kielen valitsemiseksi. Tallentaaksesi asetukset, pidä -painiketta alaspainettuna ja palaa edelliseen valikkoon. Seuraava kuva näyttää käyttöliittymän.

Auto off Unit Set Advanced Settings Brightness Trip Reset EXIT Trip Reset Manual Reset! → Auto Reset Back Manual Reset → YES Back

Kuvio 4-5

Auto off Unit Set Advanced Settings Brightness Trip Reset EXIT Advanced Settings Language System Info. APP Download Back Language English Italiano Deutsche Français Español Polske Nederlands Back

USB-latauspistoke

Näyttömoduulissa on USB-latausliitäntä, joka on kätevä. Pääset pistorasiaan käsiksi vetämällä pistorasian kantta sivulle.

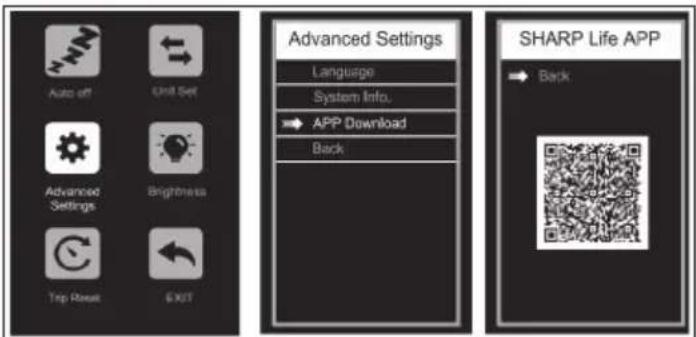

Yhdistä SHARP Life APP

Siirry valikkoon painamalla + ja -painikkeita ja siirry Edistyneet Asetukset -valikkoon, kuten (Kuvio 4-6) osoittaa.

Valitse APP Lataus ja skannaa QR-koodi ladataksesi Sharplife-sovelluksen puhelimeesi. Kun lataus on valmis, kytke matkapuhelimen Bluetooth päälle ja siirry sovellukseen etsimään laitetta yhdistääksesi. Kun mittari näyttää Bluetooth-kuvakkeen kuten (Kuvio 4-7), yhteys on onnistunut.

Sovelluksen asentaminen mahdollistaa nykyiset ohjelmistopäivitykset ja siten jatkuvat parannukset.

Lisää SHARP Life -sovellus mobiililaitteeseesi nauttiaksesi lisätoimintojen eduista. Näitä ovat:

– Laitteen nopeudenvalvonta

– Nopeus-/matkayksikköjen vaihtaminen kilometrien ja mailien välillä. Napsauta (Lisää laite), kun sähköpyörä on kytketty päälle.

Laitteesi skannaa automaattisesti e-pyöräsi. Varmista, että Bluetooth-toiminto on käytössä puhelimessasi. Salli sijaintipalvelut, jos niitä pyydetään.

Kun laite on löytynyt, Bluetooth-pariliitos on valmis.

HUOMAUTUS:

Jos haluat yhdistää sähköpyörän uuteen tiliin, on olemassa kaksi tapaa:

1. Poista laite edelliseltä tililtä.

2. Pidä 'i' Mode -painiketta ja '-' -painiketta samanaikaisesti painettuna 2 sekuntia irrottaaksesi näytön Bluetooth-yhteyden, jonka jälkeen uusi tili voi yhdistää sen.

Lisätäksesi sähköpyöräsi sovellukseen.

Väli Tarkasta Palvelu Vaihda
Viikoittain, 160-321km (100-200 km)	Tarkista laitteiston oikea vääntömomentti.Tarkista vetolaite oikean linjauksen ja toimin-nan varmistamiseksi (mukaan lukien hihna,vapaaratas, ketjupyörä).Tarkista pyörän suoruus ja hiljainen toiminta (ilman pinnojen aiheuttamaa ääntä)Tarkista rungon kunto mahdollisten vaurioiden varalta.	Puhdista runko pyyhkimällä sekostealla liinalla.Käytä säätöruuvia/-ruuveja tarvittaessa vaihteisto-/jarrukaapeleiden kiristämiseen.	Vaihda kaikki komponentit, jotkatuotetukemme tai sertifioitu luotettava polkupyörämekaan-ikko on vahvistanut olevankorjauskelvottomia tai rikki.
Kuukausittain, 402-1207 km (250-750 km)	Tarkista jarrupalojen kohdistus, jarrukaapelin jännitys.Tarkista vyön venyminen.Tarkista jarru- ja vaihdevaijerit korroosion tai rispaantumisen varalta.Tarkista pinnajännitys.Tarkista lisävarusteiden kiinnitys (telineen kiinnitysruuvit, lokasuojan laitteisto ja kohdistus).	Tarkista kampisarjan ja polkimien vääntömomentti.Puhdista jarru- ja vaijerikaapelit.Tarkista ja kiristä renkaat, jos löydetään löysiä puolia.	Vaihda tarvittaessa jarru- javaijerikaapelit.Vaihda jarrupalat tarvittaessa.
Joka 6. kuukausi, 1207-2011 km (750-1250 km)	Tarkista vetolaite (hihna, ketjupyörä, vapaaratas).Tarkasta kaikki kaapelit ja suojukset.	Suositellaan standardihuoltoa sertifioidulta, maineikkaaltapolkupyörämekaanikolta.Voitele keskiö.	Vaihda jarrupalat.Vaihda renkaat tarvittaessa.Vaihda kaapelit ja kuoret tarvittaessa.

Jos käytät pyörää haastavissa olosuhteissa tai ajat yli 2 000 km/1 250 mailia vuodessa, lyhennä tarkastusvälejä ja anna pyörähuoltamon suorittaa tarkastus joka 6. kuukausi.

Ruviliitokset

• Tarkista säännöllisesti ajoneuvon löysät ruuviliitokset huoltosuunnitelman mukaisesti ja kiristä löysät ruuvit momenttiavaimella.
• Älä aja pyörällä, jos huomaat, että jokin ruuviliitos on löystynyt.
• Jos sinulta puuttuu tarvittava asiantuntemus ja tarvittavat työkalut, anna ammattilaisen tarkistaa löysät ruuviliitokset.

Runko ja haarukat

• Tarkista runko ja jäykkä haarukka halkeamien, muodonmuutosten tai värjäytymien varalta.
• Jos runko tai haarukat ovat haljenneet, muodonmuutoksia tai värjäytyneet, ota välittömästi yhteyttä ammattilaiseen.
• Älä käytä pyörää, jos löydät siitä halkeamia, muodonmuutoksia tai värinmuutoksia.

Satula

• Tarkista, voitko kiertää satulaa.
- Jos voit kiertää satulaa, kiristä istuinputken kiinnitys. Noudata sovellettavia vääntömomentteja.
- Tarkista, voitko siirtää satulaa vaakasuoraan matkustussuuntaan tai vastakkaiseen suuntaan.
- Jos voit liikuttaa satulaa, säädä satulan kiinnike.

Renkaat

• Tarkista onkoTarkista, voivatko etu- tai takapyörä liikkua sivusuunnassa ja liikkuvatko pyörän mutterit.
• Jos pyörän mutterit liikkuvat, anna ammattilaisen tarkistaa ruuviliitokset.
• Jos pikakiinnitysakseli liikkuu, säädä akseli.
• Jos etu- tai takapyörä liikkuu sivusuunnassa, anna ammattilaisen tarkistaa pyörä.
• Tarkista, onko etupyörän ja etuhaarukan sekä takapyörän ja rungon välillä yhtä suuri etäisyys molemmilla puolilla.
• Jos etäisyydet eivät ole samanlaiset, anna ammattilaisen tarkistaa etu- ja takapyörät.
• Nosta pyörä ja käännä etu- tai takapyörää. Tarkista, heiluuko etu- tai takapyörä sivulle tai ulospäin.

• Jos etu- tai takapyörä heiluu sivuttain tai ulospäin, anna ammattilaisen tarkistaa pyörä.

• Tarkista etu- ja takavanteet säännöllisesti halkeamien, muodonmuutosten tai värimuutosten varalta.

• Tarkista, onko vanne sisäkumin ja vannenauhan alla.
• Älä käytä pyörää, jos sen vanteessa on halkeamia, se on muodonmuutoksia tai se on värjäytynyt.
• Anna ammattilaisen tarkistaa, onko vanteessa, materiaaleissa tai alumiinissa vaurioita.
• Purista puolat varovasti yhteen peukalolla ja sormilla tarkistaaksesi, onko jännitys sama kaikissa puolissa.
• Jos jännitys vaihtelee tai puolat ovat löysät, anna ammattilaisen tarkistaa puolien jännitys.

Renkaat

• Tarkista, onko rengaspaine oikea renkaan sivuseinässä olevien tietojen mukaan.
• Tarkista, ovatko renkaat vapaita halkeamista ja vieraista kappaleista aiheutuneista vaurioista.
• Tarkista, voitko selvästi tuntea renkaan uran.
• Jos rengas on halkeillut tai vahingoittunut, tai urasyvyys on liian matala, anna ammattilaisen vaihtaa rengas.

Jarru

On tärkeää, että opit ja muistat, kumpi jarrukahva ohjaa kumpaa jarrua (etu-/takajarru), jotta voit varmistaa turvallisuutesi.

Tarkistaaksesi, millä konfiguraatiolla pyöräsi on varustettu, purista yhtä jarrukahvaa ja katso, kytkeytyykö etu- vai takajarru. Tee nyt sama toisella jarrukahvalla. Muista tämä konfiguraatio.

Kun testaat jarrujen asetusta, varmista, että kätesi yltävät mukavasti jarrukahvoihin ja voivat puristaa niitä ilman ongelmia. Jos koet ongelmia tai epämukavuutta jarrujen käytössä, ota meihin yhteyttä ennen ajoa. Tarkista jarruvalmistajan käyttöohjeet ja varmista, että huollat jarrusi asianmukaisesti. On sinun vastuullasi tunnistaa, milloin jarrupalasi on vaihdettava.

Akku

On välttämätöntä noudattaa näitä ohjeita ja turvallisuusvinkkejä, jotta akkusi käyttöikä säilyy ja sen suorituskyky on asianmukainen.

• Lataa akku täyteen ennen jokaista ajokertaa varmistaaksesi, että se on valmis koko matkaa varten. Tämä auttaa vähentämään akun yilatauksen mahdollisuutta.
• Jos akku vaurioituu fyysisesti tai lakkaa toimimasta, jos se on pudonnut tai ollut mukana törmäyksessä, tai jos huomaat, että sen toiminta on epänormaalia, lopeta käyttö ja ota yhteyttä myyjään välittömästi.
• Säilytä akku kuivassa, ilmastoidussa sisätilassa, jonka lämpötila on 0°C ja 40°C välillä.

Jännite laskee, kun akun varaustaso on alhainen, mikä saattaa heikentää sähköisen voiman avustusta. On suositeltavaa aloittaa lataaminen, kun akun varaustaso on 20-40%.

Lataus 80-100% 80% 60% 40% 20% 0-20%
Akun jännite/V	41.6 39 37,5 36 34,5 31

Akun lataaminen

• Laturi on luokiteltu 100–240V:Ile. Varmista, että tarkistat laturin, laturin kaapelit ja akun vaurioiden varalta ennen jokaista latausta.
• Lataaminen kestää noin 3–4 tuntia. Harvinaisissa tapauksissa akun täydelliseen lataamiseen saattaa kulua kauemmin, erityisesti kun pyörä on uusi tai sitä ei ole käytetty pitkään aikaan.
• Lataa akku vain mukana toimitetulla laturilla, sillä muut saattavat vahingoittaa akkua tai lisätä tulipalon tai räjähdyksen mahdollisuutta.
• Vaikka laturi on suunniteltu lopettamaan lataaminen automaattisesti, kun akku on täynnä, älä jätä sitä kytketyksi yli 12 tunniksi.
• Varmista, että laturisi on eristetty nesteistä, lialta ja roskilta.

Yhden latauksen kantama riippuu voimakkaasti useista olosuhteista, kuten (mutta ei rajoittuen):

• Sääolosuhteet, kuten ympäristön lämpötila ja tuuli;
• Tieolosuhteet, kuten korkeuserot ja tien pinta;
• Pyörän kunto, kuten rengaspaine ja huoltotaso;
• Pyörän käyttö, kuten kiihdytys ja vaihtaminen;
  • Ajajan ja matkatavaran paino;
• Lataus- ja purkausjaksojen määrä;
• Akun ikä ja kunto.

Laturin muistiinpanot

• Laturia tulisi käyttää vain sisätiloissa viileässä, kuivassa, hyvin ilmastoidussa tilassa tasaisella, vakaalla, kovalla pinnalla.
• Vältä altistamasta laturia nesteille, pölylle, roskille tai metalliesineille. Älä peitä laturia millään käytön aikana.
• Säilytä ja käytä laturia turvallisella alueella, kaukana lapsista.
• Akun lataaminen täyteen ennen jokaista käyttökertaa auttaa pidentämään sen käyttöikää ja vähentää ylilatauksen riskiä.
• Älä käytä mitään muuta laturia kuin alkuperäislaturia, jonka sait tilauksesi yhteydessä, tai laturia, joka on suunniteltu erityisesti juuri sinun SHARP-pyörääsi varten, jonka ostit suoraan SHARPilta.
• Tämä laturi on suunniteltu tavallisiin kotitalouksien AC-jännitteen pistorasioihin, joissa on 110-240V 50/60 Hz syöttöjännite, ja se havaitsee ja laskee syöttöjännitteen automaattisesti. Älä yritä avata laturia tai muuttaa syöttöjännitettä.
• Älä nyi tai vedä latauskaapelia. Irrottaessasi vedä muovista pistoketta varovasti irrottaaksesi AC/DC-kaapelin.
• On normaalia, että laturi lämpenee kohtuullisesti latauksen aikana. Jos laturi on liian kuuma koskettaa, tai jos haistat hajua tai huomaat muita ylikuumenemisen merkkejä, lopeta laturin käyttö ja ota yhteyttä SHARP-huoltokeskukseen.
• Pidä indikaattori ylöspäin käytettäessä laturia. Älä käännä laturia ylösalaisin, sillä tämä voi estää jäähdytyksen ja lyhentää sen käyttöikää.
• Käytä vain SHARP:n toimittamaa alkuperäistä laturia tai pyörämallisi suunniteltua laturia, jonka SHARP on hyväksynyt. Älä käytä jälkimarkkinoiden latureita, jotka voivat aiheuttaa vahinkoa, vakavia vammoja tai kuoleman.
• Tässä esitettyjen akun lataustietojen noudattamatta jättäminen voi aiheuttaa tarpeetonta vahinkoa latauskomponenteille, akulle tai laturille ja saattaa johtaa heikkoon akun suorituskykyyn tai sen

toimimattomuuteen. Tällä tavalla aiheutettu akun vahinko ei kuulu takuun piiriin.

Akkusi tasapainottaminen

Kun saat pyöräsi ensimmäisen kerran, on tärkeää noudattaa näitä ohjeita varmistaaksesi, että akkusi kennot ovat asianmukaisesti tasapainossa, jotta ne toimisivat mahdollisimman tehokkaasti.

1. Varmista, että lataat akun vähintään 4 tuntia ennen ajoa, kun saat pyöräsi ensimmäisen kerran (tai pitkän varastoinnin jälkeen).

HUOM: Suosittelemme antamaan akun ladata

vähintään 4 tuntia ensimmäisillä kolmella latauskerralla varmistaaksemme, että kennot tasapainottuvat oikein.

1. Kolmen ensimmäisen ajokerran jälkeen voit aloittaa rutiininomaisen latausmenettelyn.

Tarkista sähkökäyttöjärjestelmä

• Tarkista kaikki kaapelit varmistaaksesi, ettei niissä ole vaurioita.
• Tarkista näyttö halkeamien ja vaurioiden varalta. Tarkista, onko se tukevasti paikallaan.
• Tarkista ohjausyksikkö halkeamien ja vaurioiden varalta. Tarkista, onko se tukevasti paikallaan.
• Tarkista ladattava akku varmistaaksesi, ettei siinä ole vaurioita.
• Tarkista, että kaikki pistokkeiden yhteydet ovat oikein paikallaan ja tarvittaessa kytke ne uudelleen.
• Tarkista kaapeli ja ulkokuori vahinkojen varalta.
• Tarkista moottori varmistaaksesi, että siinä ei ole vahinkoa.

Puhdistus

• Kytke aina akku pois päältä ja irrota laturi latausportista ja seinäpistorasiasta ennen akun tai polkupyörän puhdistamista.
• Käytä kuivaa tai hieman kosteaa liinaa akun tai polkupyörän rungon puhdistamiseen. Jos latausportissa tai sen ympärillä on likaa, yritä poistaa se matalalla ilmanpaineella tai pehmeällä harjalla. Voimansiirtokomponenttien puhdistusohjeita varten viittaa voimansiirtovalmistajan ohjeisiin.
• Kun puhdistat, varmista, että pyörän latausportti on täysin suljettu eikä vesi pääse kosketuksiin sähkökomponenttien kanssa. Jos se on märkä, jätä latausportti auki kuivumaan täysin ennen laturin kytkemistä.
• Ole varovainen, ettet vahingoita tai altista sähkökomponentteja vedelle. Älä pese akkua, moottoria tai muita sähkökomponentteja painepesurilla. Sähkökomponenttien vahingoittaminen tai niiden altistaminen vedelle voi aiheuttaa tulipalon, joka voi johtaa vakaviin vammaoihin tai jopa kuolemaan. ÄläÄlä käytä tai lataa akkua, jonka uskot saaneen vettä sisäänsä. Samoin kaikkien liittimien, mukaan lukien latausportin, on oltava täysin kuivia ja puhtaita ennen pyörän käyttämistä tai lataamista.
• Älä käytä alkoholia, liuottimia tai hankaavia puhdistusaineita laturin puhdistamiseen. Käytä sen sijaan kuivaa tai hieman kosteaa liinaa. Puhdista vain pyörän pinta.

Huoltotiedot

VAROITUS

TEKNOLOGISET EDISTYKSET OVAT TEHNEET POLKUPYÖRISTÄ JA NIIDEN OSISTA MONIMUTKAISEMPIA, JA INNOVAATIOIDEN TAHTI KIIHTYY. ON MAHDOTONTA, ETTÄ TÄMÄ KÄSIKIRJA VOISI TARJOTA KAIKEN TARVITTAVAN TIEDON POLKUPYÖRÄSI KUNNOLLISEEN KORJAAMISEEN JA/TAI HUOLTAMISEEN.

Vähentääksesi onnettomuuden ja mahdollisen loukkaantumisen riskiä, sinun on annettava ammattilaisen suorittaa kaikki korjaukset ja huollot, mukaan lukien ne, joita ei erikseen kuvata tässä käsikirjassa. Yhtä tärkeää on, että yksilölliset huoltotarpeesi määräytyvät kaiken perusteella, aina ajotyylistäsi maantieteelliseen sijaintiisi.

Konsultoi ammattilaista apua saadaksesi määrittämään huoltotarpeesi.

VAROITUS

MONET POLKUPYÖRÄN HUOLTO- JA KORJAUSTEHTÄVÄT VAATIVAT ERITYISTIETOA JA TYÖKALUJA.

Älä aloita polkupyöräsi säätämistä tai huoltoa ennen kuin ammattilainen on opettanut sinulle, kuinka ne suoritetaan oikein. Epäasianmukainen säätö tai huolto voi aiheuttaa vahinkoa polkupyörälle tai onnettomuuden, joka voi johtaa vakaviin vammoihin tai kuolemaan.

Jos haluat oppia suorittamaan merkittäviä huolto- ja korjaustöitä pyörälläsi, sinulla on kolme vaihtoehtoa:

1. Pyydä palvelukeskuksesta kopioita pyöräsi komponenttien valmistajan asennus- ja huolto-ohjeista tai ota yhteyttä komponentin valmistajaan.
2. Pyydä huoltokeskusta suosittelemaan kirjaa polkupyörän korjauksesta.
3. Kysy huoltokeskuksesta polkupyörän korjauskurssien saatavuudesta alueellasi.

Suosittelemme, että pyydät ammattilaisen tarkistamaan työsi laadun ensimmäisen kerran työskennellessäsi jonkin parissa ja ennen kuin ajat pyörällä, vain varmistaaksesi, että teit kaiken oikein. Koska tämä vaatii mekaanikon aikaa, tästä palvelusta saattaa olla kohtuullinen maksu.

Suosittelemme myös, että pyydät ammattilaiselta ohjeita varaosien, kuten sisärenkaiden, hehkulamppujen jne., hankkimiseen, sillä se olisi hyödyllistä, kun olet oppinut vaihtamaan tällaisia osia tarvittaessa.

Takuuehdot

TAKUUN PITUUS

• Jokaisella polkupyörällä on hyödyllinen tuotteen elinkaari. Tämä rajoitettu takuu ei vihjaa tai viittaa siihen, että runko tai komponentit eivät koskaan voisi rikkoutua tai kestäisi ikuisesti. Tämä rajoitettu takuu kattaa valmistusvirheet, jotka tapahtuvat tuotteen normaalin elinkaaren ja käytön aikana.
• Muiden komponenttien takuu, jos sellainen on, on niiden valmistajan ilmoittama, eikä ne kuulu tämän rajoitetun takuun piiriin.

TAKUUEHDOT

• Tämä rajoitettu takuu koskee vain valtuutetuilta Sharp-jälleenmyyjiltä ostettuja, koottuja ja säädettyjä polkupyöriä.
• Tämä rajoitettu takuu koskee vain polkupyörän alkuperäistä omistajaa eikä sitä voi siirtää seuraaville omistajille.
• Ostotodistuksena vaaditaan alkuperäinen ostokuitti, ja se on esitettävä Sharpille, jos Sharp-tuotteessa ilmenee vika. Sharp vaatii asiakkaita suorittamaan takuuväitteitä varten pakollisen standardimenettelyn, johon kuuluu kuvien ja videoiden käyttö Sharpin vianmäärityksen avuksi. Takuu kattaa vain yksittäiset komponentit. Komponenttien poisto, kokoaminen ja säätövaatimukset ovat asiakkaan, joka tekee vaatimuksen, vastuulla. Kustannukset ja haitat, jotka johtuvat tuotteen käytön menetyksestä, eivät ole katettuja takuumenettelyn aikana.
• Tavallisen kulumisen ja väsymisen seurauksena syntyneet vauriot eivät kuulu takuun piiriin. Omistajan vastuulla on säännöllisesti tarkastaa ja huoltaa hänen/hänen polkupyöränsä. Joitakin esineitä, jotka tyypillisesti osoittavat tavallisen kulumisen ja väsymisen aiheuttamia vaurioita, ovat: Jarrupalat, Pinnat, Renkaat, Sisärenkaat, Vapaaratas, Satula, Tukijalka
• Tämä rajoitettu takuu ei kata maalin haalistumista, joka johtuu ultraviolettivalon (UV) vaikutuksista tai altistumisesta ulkoilmaan.
• Kaikki takuuhuoltoon liittyvät työkustannukset, mukaan lukien komponenttien siirto ja/tai uusien komponenttien asennus, ovat polkupyörän omistajan vastuulla.
• Tuotekehityksen ja vanhentumisen (kuten tuotannosta poistettujen tai varastosta loppuneiden tuotteiden) vuoksi jotkin rungot tai komponentit eivät ehkä ole saatavilla vanhemmille malleille. Näissä tapauksissa Sharp saattaa päättää tarjota korvaavan tuotteen, jonka se katsoo olevan lähinnä vastaava malli, mutta komponenttien hankinta ja maksaminen on pyörän omistajan vastuulla.
• Kaikki tämän rajoitetun takuun mukaiset päätökset tehdään yksinomaan Sharpin harkinnan mukaan, mukaan lukien mutta ei rajoittuen

päätökseen korjata tai vaihtaa viallinen tuote ja mikä korvaava tuote on lähinnä vastaava tuote, joka on silloin saatavilla.

TAKUUN POIKKEUKSET

Tämä takuu ei kata:

• Vahinko tai rikkoutuminen väärinkäytön, laiminlyönnin, väärän käytön tai onnettomuuden seurauksena.
• Vahingot, jotka johtuvat temppuilusta; ramppihypyistä; akrobatiasta; kilpailutapahtumista, kuten pyöräilykilpailuista, BMX-kilpailuista tai vastaavista toiminnoista; tai mistä tahansa toiminnasta, joka ei ole yhdenmukainen tuotteen tarkoitetun käytön kanssa.
• Vahinko, joka aiheutuu liiallisesta altistumisesta elementeille, kuten veden aiheuttamasta vahingosta, koska pyöriä ei säilytetä sisätiloissa.
• Vahingot, jotka johtuvat akkupaketin virheellisestä lataamisesta tai minkä tahansa laturin käytöstä, jota Sharp ei ole toimittanut.

Kaikki takuut raukeavat, jos polkupyörää on kohdeltu väärin, laiminlyöty, korjattu epäasianmukaisesti, koottu väärin, sitä ei ole huollettu asianmukaisesti omistajan käsikirjan mukaan, sitä on muutettu, asennettu yhteensopimattomia osia, se on korroosion kohteena, se on ollut onnettomuudessa tai sitä on käytetty muulla epänormaalilla, liiallisella tai väärällä tavalla. Lisäksi tämä takuu ei kata vahinkoja, jotka liittyvät kaupalliseen käyttöön.

Lakisääteinen dokumentaatio

RoHS

- SHARP todistaa, että tämä tuote ja sen pakkaus noudattavat vuoden 2017 direktiiviä, joka muuttaa RoHS-direktiiviä vaarallisten aineiden rajoittamisesta sähkö- ja elektroniikkalaitteissa, jota yleisesti kutsutaan RoHS:ksi.

Varastointi

• Akkusi säilyttäminen.
• Jos aiot säilyttää pyörääsi (tai vara-akkua) pidempään kuin kaksi viikkoa, noudata näitä ohjeïta akkusi käyttöiän ylläpitämiseksi.
• Tarkista akku säännöllisesti ja varmista, että lataus on vähintään 80%.
• Säilytä akkusi viileässä, kuivassa paikassa, jonka lämpötila on -20 °C–20 °C välillä.
• Oikean akunhoitomenetelmän noudattamatta jättäminen voi aiheuttaa tarpeetonta vahinkoa komponenteille, akulle ja laturille, mikä voi johtaa suorituskyvyn heikkenemiseen tai toimintahäiriöön. Akun kapasiteetin menetys ei kuulu takuun piiriin.

Kuljetus

• Kun akkua kuljetetaan tai lähetetään pitkiä matkoja, mukaan lukien lentomatkat, sen latauksen tulisi olla 50% tai vähemmän, jos se vaurioituu kuljetuksen aikana. Pakkaa se huolellisesti. Älä koskaan kuljeta vaurioitunutta akkua lentokoneessa.
• Akkusi kuljettaminen ja/tai lähettäminen saattaa olla rajoitettua ja saattaa vaatia erityistä käsittelyä, merkintöjä ja pakkaamista. Perehdy maasi tai osavaltiosi sovellettaviin oikeudellisiin vaatimuksiin ja säännöksiin ja tarkista lentoyhtiöltäsi tai kuljetusyritykseltäsi.
• Huomaa, että sähköpyöräsi saattaa olla huomattavasti painavampi kuin moottorittoman pyörän.

Vianmääritys

Virhekoodi

Jos sähköjärjestelmässä on jotain vikaa, näyttöön tulee virhekoodi. Älä epäröi ottaa yhteyttä palvelukeskukseemme ongelmien selvittämiseksi.

90% E30

Tässä ovat virhekoodien määritelmät.

Virhekoodi Määritelmä

21 Epänormaali virta

23 Moottori ei ole vaiheessa

24 Moottorin Hall-anturin vikasignaali

25 Epänormaali jarrutus

30 Viestintäongelma

Oireet Mahdolliset syyt Yleisimmät ratkaisut
Polkupyörä ei toimi.	1. Riittämätön akun teho2. Vialliset yhteydet3. Akku ei ole kunnolla paikallaan lokerossa4. Virheellinen käynnistysjärjestys5. Jarrut on käytössä	1. Lataa akku2. Puhdista ja korjaa liittimet3. Asenna akku oikein4. Käynnistä pyörä oikealla järjestyksellä5. Irrota jarrut
Epäsäännöllinen kiihtyvyys ja/tai vähentynyt huippunopeus.	1. Riittämätön akun teho	1. Lataa tai vaihda akku
Moottori ei reagoi, kun pyörä on kytketty päälle.	1. Irtonen johdotus2. Irtonainen tai vaurioitunut moottorin pistokkeen johto3. Vaurioitunut moottori	1. Korjaa ja/tai yhdistä uudelleen2. Kiinnitä tai vaihda3. Korjaa tai vaihda
Vähentynyt kantama.	1. Alhainen rengaspaine2. Matala tai viallinen akku3. Ajaminen liian monilla mäillä, vastatuulella, epänormaalilla jarrutuksella ja/tai liiallisella kuormalla4. Akku on ollut pitkään tyhjänä ilman säännöllisiä latauk-sia, se on vanha tai vahingoittunut.5. Jarrut hankaavat	1. Säädä renkaan paine2. Tarkista yhteydet tai lataa akku.3. Avusta polkimilla tai säädä reittiä.4. Ota yhteyttä tuotetukeen, jos alueen lasku jatkuu.5. Säädä jarrut
Akku ei lataudu.	1. Laturi ei ole kunnolla kytketty2. Laturi vaurioitunut3. Akku vaurioitunut4. Johtojen vaurio	1. Säädä yhteydet2. Vaihda3. Vaihda4. Korjaa tai vaihda
Pyörä tai moottori pitää outoja ääniä.	1. Löysät tai vahingoittuneet pyörän puolat tai vanteet2. Irtonainen tai vaurioitunut moottorin johdotus3. Takavaihtaja ei vaihda	1. Kiristä, korjaa tai vaihda2. Yhdistä uudelleen tai vaihda moottori.3. Säädä takavaihtaja

Tekniset tiedot

Malli BK-GS03E-W BK-GS03E-G
Yleistä
Värit Valkoinen Harmaa
Koko M M
Maksiminopeus (EU/UK) 25 km/h 25 km/h
Kilometrimäärä jopa 85 km jopa 85 km
Paino 19,5 kg 19,5 kg
Maksimikuorma 120 kg 120 kg
Ajajan korkeus 165-190 cm	165-190 cm
Elektroniikka
Moottori	36V 250W	36V 250W
Akku 36V 7.8Ah/280.8Wh	36V 7.8Ah/280.8Wh
Sensori	Kadenssisensori, Vääntömomenttisensori	Kadenssisensori, Vääntömomenttisensori
Näyttö	IPX6-vesitiivis TFT-värillinen LCD-näyttö	IPX6-vesitiivis TFT-värillinen LCD-näyttö
Laturi	100V-240V/2A Älylaturi	100V-240V/2A Älylaturi
Latausaika	4 tuntia	4 tuntia
Runkosetti
Runko	Alumiiniseoskehys	Alumiiniseoskehys
Renkaat
Renkaat	700C × 35C Kenda® -renkaat	700C × 35C Kenda® -renkaat
Vanteet	Alumiiniseos Musta	Alumiiniseos Musta
Etunapa	M9 × 13G × 36H läpimenevä akseli	M9 × 13G × 36H läpimenevä akseli
Puolat	Muuttuva halkaisija 304 Ruostumaton teräs	Muuttuva halkaisija 304 Ruostumaton teräs
Jarrut
Jarrut	Shimano® AMT 200JRRXRX155 levyjarrut 160mm roottoreilla	Shimano® AMT 200JRRXRX155 levyjarrut 160mm roottoreilla
Jarrukahvat	Shimano® AMT200JRRXRX155	Shimano® AMT200JRRXRX155
Vetolaite
Ketjupyörä	PIONEER-244A-5 1/2*3/32*44T*9/16*170	PIONEER-244A-5 1/2*3/32*44T*9/16*170
Ketju C8 1/2*3/32*108L	C8 1/2*3/32*108L
Kampi	170mm	170mm
Polkimet	HFbike®	HFbike®
Komponentit
Satula	Musta satula	Musta satula
Istuinputki	27.2*2.3*350mm Alumiiniseos 27.2*2.3*350mm Alumiiniseos
Ohjaustanko	Alumiiniseos, 680mm Alumiiniseos, 680mm
Varsi	Alumiiniseos	Alumiiniseos
Rungon koko 19,3 tuumaa (49 cm)
Ehdotettu ajajan pituus 167–191 cm 165 cm–190 cm
A Istuinputken pituus 20,5 tuumaa 520 mm
B Saavuta 13,4 tuumaa 340 mm
C Seisontakorkeus 31,1 tuumaa 790 mm
D Akseliväli 40,2 tuumaa 1020 mm
E Keskiön korkeus 11,8 tuumaa 300 mm
F Satulan korkeus 36,2 tuumaa - 42,5 tuumaa 920–1080 mm

B A a F C E D SHARP

Prekės ženklas:

Bluetooth®

Selle garantii alla ei kuulu:
