NÁVOD K OBSLUZE BK-GS03EW SHARP

Značka Bluetooth® a loga jsou registrovanými ochrannými známkami vlastněnými společností Bluetooth SIG. Inc.

Použijte tento Rychlý průvodce k nastavení a začátku používání vašeho e-kola. Pro podrobnější informace o vašem modelu e-kola se prosím obratte na on-line manuál, který lze najít následováním odkazu níže nebo skenováním QR kódu a hledáním podle názvu modelu BK-GS03.

Otevřený klíč 13-15

0,20 palce (5mm) dlouhý imbusový klíč

Allen klíč 0,24 palce (6mm)

SHARP

Důležité bezpečnostní pokyny

POZOR Nebezpečí úrazu elektrickým proudem. NEOTVÍREJTE

Před uvedením zařízení do provozu si prosím přečtěte tyto bezpečnostní pokyny a respektujte následující varování:

Kontrolka se symbolem blesku v rovnoramenném trojúhelníku má uživatele upozornit na přítomnost neizolovaného „nebezpečného napětí“ v rámci krytu produktu, které může být tak vysoké, že představuje nebezpečí úrazu elektrickým proudem.

Vykřičník v rovnoramenném trojúhelníku je určen k upozornění uživatele na přítomnost důležitých provozních pokynů a pokynů k údržbě (servisu) v literatuře doprovázející spotřebič.

Tento symbol znamená, že produkt musí být zlikvidován ekologicky šetrným způsobem a ne s běžným domácím odpadem.

Napětí AC

Zařízení Třídy II

Abyste zabránili šíření požáru, nikdy se k tomuto výrobku nepřibližujte se svíčkou nebo jiným otevřeným ohněm.

DŮLEŽITÉ: Pečlivě si přečtěte následující informace a uchovejte je pro budoucí použití.

UPOZORNĚNÍ: Nosíte ochrannou helmu!

Aby se snížilo riziko zranění, noste při jízdě vhodnou helmu!

Riziko nehody a zranění

• Nesprávné ovládání e-kola z důvodu nedostatečných znalostí může způsobit nehodu. Před jízdou se prosím seznámte s funkcemi e-kola.
• Seznamte se předem s pákou brzdy, pokud si nejste dostatečně vědomi umístění předních a zadních brzd. Před jízdou také přizpůsobte podle potřeby.
• Ujistěte se, že brzdy jsou správně nastavené a fungují dobře.

UPOZORNĚNÍ: K hardware může být nedostatečně

utaženo, včetně, ale nejen, šroubů, matic, predního náboje, zadního kola, řídících mechanismů (řídítka, představec), brzdového systému, pohonného systému, pedálů atd.

Pro snížení rizika zranění se ujistěte, že veškerý hardware kola je pevně a správně uzamčen na svém místě a že nedošlo ke ztrátě vybavení, porušení nebo jinému typu poškození.

UPOZORNĚNÍ: Tento jízdní kolo je určeno pro dospělé. Děti mohou jezdit pouze pod dohledem dospělých.

Aby se snížilo riziko nehody a zranění, ujistěte se, že kolo a jakékoliv jeho struktury nejsou v dosahu dětí do 3 let.

UPOZORNĚNÍ: V důsledku nesprávného použití kola může dojít k poškození komponentů.

Riziko nehody a zranění!

• Nepřejíždějte na kole přes rampy nebo hromady.
• Nesjíždějte na tomto kole v terénu.
• Nesjíždějte na kole po schodech, skalách nebo jiných překážkách vyšších než 15 cm.

Nesprávné doplňky nebo úpravy kola a nesprávné příslušenství mohou způsobit poruchu kola.

Pro snížení rizika nehod a zranění nepřídávejte žádné další příslušenství, které nebylo zakoupeno od prodejce nebo bez jeho svolení, včetně, ale nejen, dětských bezpečnostních sedaček, přívěsů atd.

UPOZORNĚNÍ: Nejezděte na kole riskantním způsobem.

Pro snížení rizika nehody a zranění jedte na kole pouze správným způsobem. Ujistěte se, že jste schopni kolo ovládat, a nezkoušejte nebezpečné akce, včetně, ale nejen, jízdy bez rukou, skákání a kaskadérských kousků.

NEBEZPEČÍ: Nedostatečná údržba kola představuje riziko nehody a zranění Před každou jízdou zkontrolujte kolo, včetně, ale nejen, funkce brzd, opotřebení a tlaku v pneumatikách, stavu šroubů a matic, řízení a napětí výpletu.

Pokud při jízdě uslyšíte jakýkoli neobvyklý hluk, okamžitě zastavte a zkontrolujte celé kolo.

UPOZORNĚNÍ: Dodržujte všechny místní zákony.

Riziko pokut a konfiskace!

Před jízdou na kole se ujistěte, že kolo odpovídá normám vašeho místního zákona.

Odrážedla nejsou náhradou za požadovaná světla. Jízda za svítání, za soumraku, v noci nebo v jiných časech špatné viditelnosti bez adekvátního osvětlení na kole a bez odrážedel je nebezpečná a může vést k vážnému zranění nebo smrti.

Pokud vám kolo nesedí správně, můžete ztratit kontrolu a spadnout. Šrouby, které jsou příliš utažené, se mohou natáhnout a deformovat. Nevystavujte svou baterii vysokým teplotám.

Jízda s nesprávně nastavenými brzdami nebo opotřebovanými brzdovými destičkami je nebezpečná a může vést k vážnému zranění nebo smrti.

Nikdy nenafukujte pneumatiku nad maximální tlak uvedený na boční straně pneumatiky nebo na ráfku kola. Pokud je maximální hodnota tlaku pro ráfek kola nižší než maximální tlak uvedený na pneumatice, vždy použijte nižší hodnotu. Překročení doporučeného maximálního tlaku může pneumatiku odtrhnout od ráfku nebo poškodit ráfek kola, což by mohlo způsobit poškození kola a zranění jezdce a okolostojících. Nejlepší a nejbezpečnější způsob, jak nafouknout pneumatiku na kolo na správný tlak, je použití cyklistického čerpadla, které má vestavěný tlakoměr.

Příliš silné nebo náhlé použití brzd může způsobit zablokování kola, což by mohlo vést k ztrátě kontroly a pádu. Náhlé nebo přílišné použití přední brzdy může vyhodit jezdce přes řídítka, což může vést k vážnému zranění nebo smrti.

Ihned zastavte nabíjení, pokud si všimnete divného zápachu nebo kouře.

• Společnost SHARP není odpovědná za zranění/úmrtí způsobené nesprávným použitím.
• Společnost Sharp není odpovědná, pokud nedodržujete místní předpisy a omezení.
• Záruka se nevztahuje na škody způsobené nesprávným používáním přístroje, zejména v případě použití k jiným než domácím účelům a na změny a/nebo úpravy nutné pro země nebo regiony, pro které nebyl původně určen.
• Vždy dodržujte místní pravidla silničního provozu a národní zákony a předpisy při používání vašeho elektrokola.
• Vždy dodržujte místní rychlostní limit. NEPŘEKRAČUJTE rychlostní limit pro váš e-bike.
• Při používání vždy noste bezpečnostní ochranné prostředky.
• Vždy při jízdě na svém e-kole nosíte bezpečnostní helmu.
• Vždy mějte při jízdě na řídítkách obě ruce, nikdy je nedržte jen jednou rukou.
• Nejezděte na elektrické koloběžce za špatného počasí.

• Neužívejte toto elektrické kolo k provádění kaskadérských kousků nebo nebezpečných manévrů. Je to kolo určené pro domácí použití.

• Nevozte na ní jiné osoby ani věci, jako třeba tašky.
  • V přeplněných místech jezděte pomalu.

• Před použitím se přesvědčte, že jsou všechny šroubky a spojovací prvky utažené.
• Ujistěte se, že při rozkládání e-kola vstoupí skládací hřídel do otvoru.
• Nejezděte na nerovných cestách, na vodě, oleji nebo ledu.
• Nekličkujte v dopravním provozu a nedělejte pohyby, které jsou pro ostatní nepředvídatelné.

- Nesedajte na e-kolo, pokud nesplňujete věkové limity dané země.

- Nepřekračujte s e-kolem zákonnou rychlostní hranici pro e-kola ve vaší zemi.

- Nepoužívejte e-kolo, pokud je poškozené.

- Nepoužívejte elektrokolo, pokud baterie vydává zvláštní zápach a/nebo se zahřívá.

- Nepouživejte elektrokolo, pokud z něj uniká tekutina, vyhněte se kontaktu a umístěte mimo dosah dětí.

- Před použitím se ujistěte, že elektrokolo není poškozené. Nepouživejte ho, pokud je jakkoli poškozené.

- Ujistěte se, že jste přečetli celý tento uživatelský manuál před použitím e-bike.

- Naučte se jezdit na svém elektrickém kole, než jej začnete používat na veřejných prostranstvích.

- Tento e-kolo lze identifikovat podle modelu a sériového čísla umístěného na štítku s hodnocením.

- Pohon je zajištěn elektrickým motorem umístěným na hnacím kole.

- Na e-kole může jet pouze jedna osoba.

- Nemodifikujte tento elektrokolo žádným způsobem.

- Nepoužívejte žádné díly nebo příslušenství, pokud nejsou doporučeny nebo schváleny společností SHARP.

- Jedte na e-kole po rovných površích. Nepřekračujte specifikovaný sklon.

- Přílišné používání sníží životnost tohoto elektrokola.

- Pozor, brzdy a související díly se mohou během použití rozehřát na vysokou teplotu. Po použití se jich nedotýkejte.

Varování k baterii a nabíječce

• Nebíjejte e-kolo, když je zapnuté.
• Poté, co se baterie zcela dobije, odpojte dobíjecí kabel.
• Indikátor baterie na displeji zobrazí životnost baterie.
• Když je baterie vybitá, může dojít ke snížení elektrické asistence. Doporučuje se začit nabíjet při nabití 20-40%.

• Dobijte baterii po každém použití.

- Pokud elektrickou koloběžku delší dobu nepoužíváte, dobijte ji alespoň jednou měsíčně. Mějte na paměti, že pokud baterii delší dobu nedobijete, vstoupí do stavu sebeochrany a nebude se nabíjet. V takovém případě kontaktujte svého dealera.

- Při nabíjení nejprve zastrčte nabíječku do nabíjecího portu a pak ji teprve zapněte do elektriny.

- Během nabíjení svítí kontrolka nabíječky červeně. Znamená to, že dobíjení probíhá běžným způsobem. Když je kontrolka zelená, je nabíjení dokončeno.

- K nabíjení používejte pouze originální nabíječku.

- Nabíječka má funkci ochrany před přebitím, pokud je elektrokolo 100% plně nabitý, nabíječka automaticky přestane nabíjet.

- Likvidujte baterie a elektrokola v souladu s platnými předpisy ve vaší zemi.

Baterie

• Baterie nevystavujte vysokým teplotám a nedávejte je na místo, kde může dojít k rychlému zvýšení teploty, například do blízkosti ohně nebo na přímé sluneční světlo.
• Nevystavujte baterie nadměrnému radiačnímu teplu, neházejte je do ohně, nerozebírejte jeje a nesnažte se dobíjet nebaterie, které nelze dobíjet; mohly by unikat nebo explodovat.

- Vhození baterií do ohně nebo jejich mechanické rozmáčknutí nebo rozřezání může způsobit explozi.

- Ponechání baterie v prostředí s extrémně vysokou okolní teplotou může mít za následek explozi nebo únik hořlavé tekutiny nebo plynu.

- Vystavení baterie extrémně nízkému tlaku může mít za následek výbuch nebo únik hořlavé tekutiny nebo plynu.

- UPOZORNĚNÍ:Hrozí exploze nebo poškození zařízení, pokud jsou použity nesprávné typy baterií.

- Nikdy nepoužívejte různé baterie dohromady nebo nemíchejte nové a staré baterie.

- Nepoužívejte žádné baterie jiné než specifikované.

Likvidace tohoto zařízení a baterií

- Tento produkt ani jeho baterie nevyhazujte do netříděného komunálního odpadu. Vraťte je na určené sběrné místo k recyklaci WEEE v souladu s místními zákony. Tak pomůžete chránit zdroje a životní prostředí.

- Většina zemí EU upravuje likvidaci baterií zákonem. Na elektrickém zařízení, obalu a bateriích jsou uvedeny recyklační symboly, které nás upozorňují na správnou likvidaci zařízení. Uživatelé jsou povinni použít stávající sběrná místa pro použitá zařízení a baterie. O více informací požádejte svého prodejce nebo místní úřady.

Odstranění baterie k likvidaci

- Baterie byla skrytá v dolní trubce. Spodní část trubky má kryt a šrouby pro upevnění baterie, regulátoru a kabelů. Chcete-li baterii vyjmout, odstraňte všechny šrouby na spodní a boční straně dolní trubky, odpojte kabel a otevřete prachovou zátku na nabíjecím portu.

Prohlášení CE:

• Společnost Sharp Consumer Electronics Poland sp. z o. o. tímto prohlašuje, že toto zařízení odpovídá základním požadavkům a ostatním relevantním ustanovením směrnice RED 2014/53/EU.
• Úplné znění EU prohlášení o shodě je k dispozici po kliknutí na odkazwww.sharpconsumer.coma poté vstoupit do sekce stahování pro váš model a vybrat "Prohlášení CE".

Elektrické kolo s asistencí pedálů (EPAC):

Pedelec je typ kola vybavený funkci elektrické asistence při šlapání. Může poskytnout asistenci až do maximální rychlosti 25 km/h při šlapání. V závislosti na modelu aktivujte režim asistence chůze a ověřte, že rychlost se zvyšuje až na maximálně 5 km/h.

Co obsahuje balení:

Stručná úvodní příručka (tento dokument)

Díly na elektrické kolo

- 1 × Elektrické kolo

Krabice s příslušenstvím

• 1 × Ruční
- 1 × nabíječka
- 1 × Nabíjecí kabel
- 6 × Imbusový klíč
• 1 × křížový šroubovák
- 2 × otevřený klíč
- 2 × Kabelové svorky
- 1 × Gumová krytka

Krabice s příslušenstvím

(Viz 1.na straně 1).

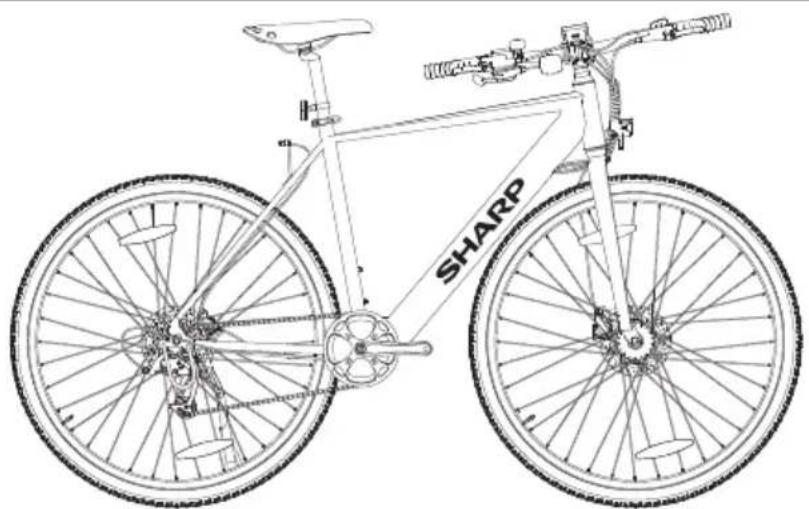

Díly na kolo

(Viz 2 na straně 1).

Číslo rámu kola

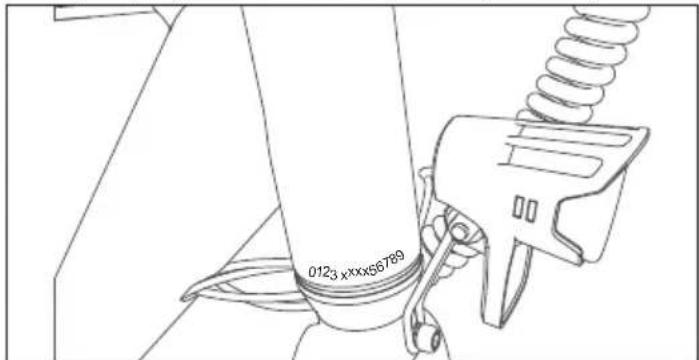

Číslo rámu kola lze najít vyražené na spodním stojanu, jak je znázorněno na obrázku. Je to jedinečný identifikátor vašeho e-kola. Když je vaše kolo ukrađeno, je to právě sériové číslo, které vám dává největší šanci na jeho získání zpět. Bylo by dobré si ho někde zapsat nebo pořidit fotografií.

0123 xxxx56789

Sestavení E-kola

KROK 1: Nainstalujte a nastavte řídítka

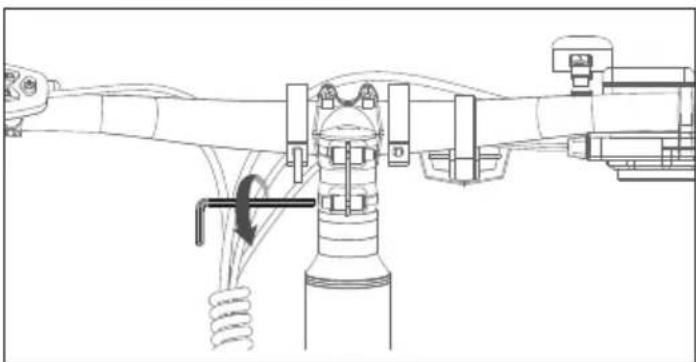

a. Použijte imbusový klíč o velikosti 5 mm k uvolnění dlouhého šroubu na vrchu ventilového stonku proti směru hodinových ručiček.
Použijte imbusový klíč o velikosti 4 mm k uvolnění 2 šroubů na straně ventilového stonku. Otočte řídítka o 90° po směru hodinových ručiček, aby byl stojan a horní trubka v horizontální linii.
b. Dotáhněte šroub ve směru hodinových ručiček. Vratte gumovou čepičku na vrchol stonku, jak je ukázáno na (Obrázek 1-3, 1-4).
c. Nastavte panel přístrojů a úroveň reflektoru do vodorovné polohy, aby byly v přímé linii, jak je ukázáno na (Obrázku 1-5).

Obrázek 1-1 Obrázek 1-2

Ujistěte se, že točivý moment šroubu na vrchu je přibližně 4-6 N·m.

Ujistěte se, že krouticí moment těch na straně je přibližně 6 N·m.

KROK 8: Nainstalujte pedály

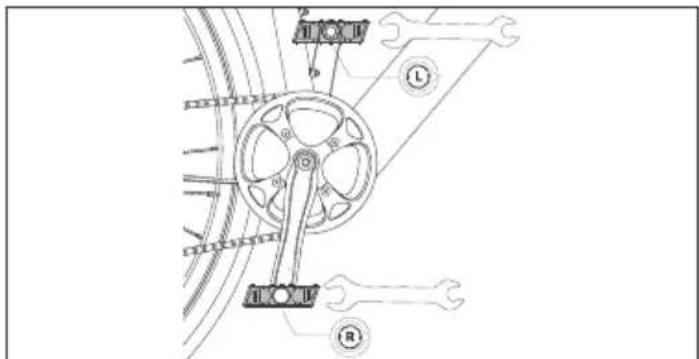

a. Použijte 15mm klíč k montáži pedálů, jak je ukázáno v (Obrázku 2-1).

L R

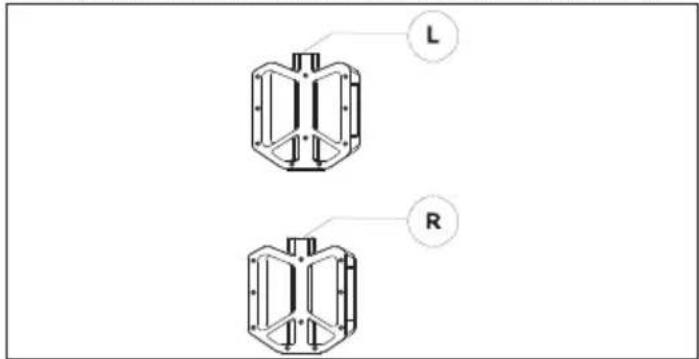

Zkontrolujte koncovou čepičku na obou pedálech, abyste identifikovali levý a pravý pedál.

Prosím, všimněte si, že pravý pedál se utáhne ve směru hodinových ručiček, zatímco levý pedál se utáhne proti směru hodinových ručiček.

Ujistěte se, že točivý moment je 18 N·m.

Jak používat E-kolo

Nabijte baterii před prvním použitím.

Jak nabíjet

a. Otevřete gumový kryt a nabíječku zapojte do nabíjecího portu e-kola (Obrázek 3-1). Ujistěte se, že nabíjecí port je v daném směru, jak je ukázáno na (Obrázku 3-2).
b. Zapojte nabíječku do síťové zásuvky na zdi.
c. Při připojení k nabíječce baterie začne nabíjet a indikátor nabíjení na nabíječce se změní na červenou.
d. Po dokončení nabijení se indikátor nabijení změní na zelenou. Když je baterie plně nabitá, odpojte nabíječku.
e. Zavřete gumovou krytku po nabíjení.

Obrázek 3-1 Obrázek 3-2

Jak nastartovat elektrické kolo

ZAP/VYP

Stiskněte a podržte tlačitko ON/OFF po dobu 3 sekund, aby se zapnul displej.

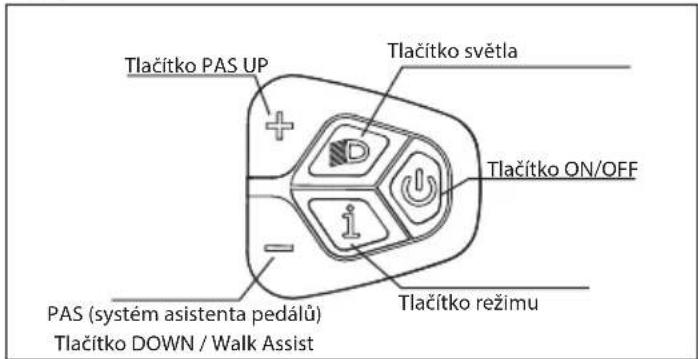

Tlačitko PAS UP Tlačitko světla Tlačitko ON/OFF PAS (systém asistenta pedálů) Tlačitko DOWN / Walk Assist Tlačitko režimu

Úroveň asistence pedálů

Motor nabízí pět režimů asistence: 0-5. Krátkým stiskem tlačítka Nahoru nebo Dolů přepnete úroveň asistence pedálů. Rozhraní displeje je zobrazeno na obrázku.

Indikátor baterie Napájení Rychlost Jednotky rychlosti Úroveň PAS

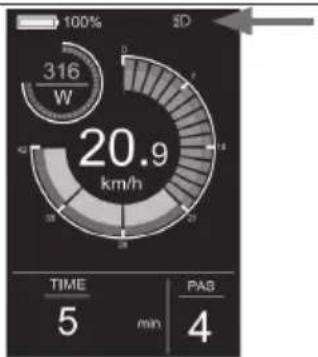

Vypínač světla

Stiskněte tlačítko světla, abyste zapnuli světlo.

Po zapnutí světla se sníží jas podsvícení a na přístroji se zobrazí identifikátor světla, jak je ukázáno na obrázku.

Stiskněte tlačítko světla znovu, abyste vypnuli světla.

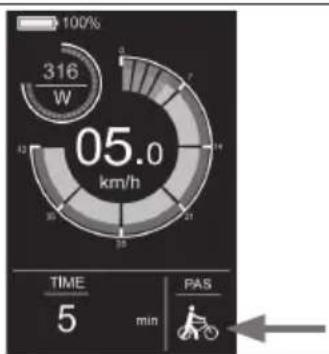

Rozhraní displeje

Ve výchozím nastavení měřič zobrazuje aktuální rychlost, ujeté kilometry na výlet (km), výkon motoru (W) a stav baterie (%). Stiskněte tlačitko Mode pro přepnutí zobrazení informací mezi jednotlivými ujetými kilometry (km), celkovou ujetou vzdáleností (km), maximální rychlostí (km/h), průměrnou rychlostí (km/h) a dobu jízdy (min). Rozhraní displeje je zobrazeno na obrázku.

Stisknutím a podržením tlačítka DOWN po dobu 3 sekund aktivujete režim asistence chůze. E-kolo se automaticky rozjede rychlostí 5 km/h. Rozhraní displeje je zobrazeno na obrázku.

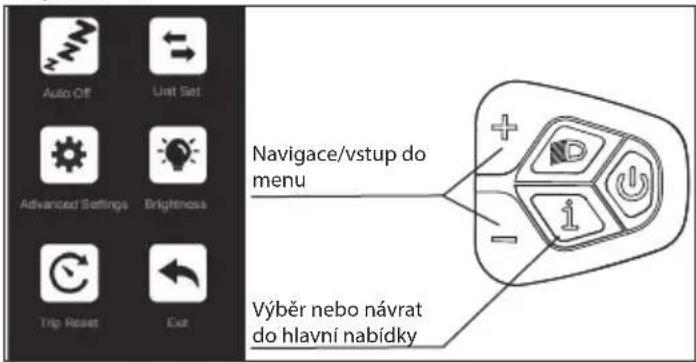

Nabídka nastavení

V režimu spuštění, když je vozidlo nehybné, držte současně tlačítka a — déle než 2 sekundy a prístroj vstoupí do rozhraní nastavení. Operační rozhraní je zobrazeno na obrázku. Všechny operace musí být prováděny na rychlosti 0.

Auto Off Unit Set Advanced Settings Brightness Trip Reset Ext Navigace/vstup do menu Výběr nebo návrat do hlavní nabídky

Jak nastavit

• Stiskněte tlačitko + nebo pro přepnutí a tlačitko Režim stiskněte pro vstup do nastavení.
• Po vstupu do Nastavení můžete parametry upravit stisknutím tlačítka a -tlačítko stíkněte pro uložení a návrat do nadřazených Nastavení.

Co lze nastavit

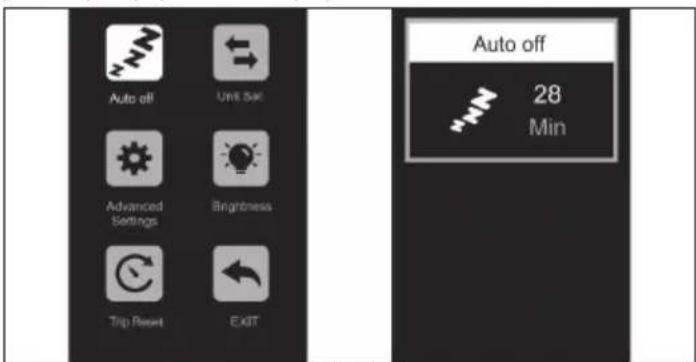

Automatické vypnutí: Pokud zvolíte toto nastavení, můžete upravit čas automatického vypnutí, jak je ukázáno v (Obrázek 4-1).

Sada jednotky: Pokud zvolíte toto nastavení, můžete upravit jednotku, jak je znázorněno na (Obrázek 4-2).

Pokročilá nastavení: Pokud vstoupíte do Nastavení, můžete upravit nastavení jazyka, zobrazit informace o verzi produktu a stáhnout si aplikaci, jak je ukázáno na (Obrázku 4-3).

Jas: Pokud vstoupíte do tohoto nastavení, můžete upravit jas podsvícení měříče, jak je ukázáno na (Obrázek 4-4).

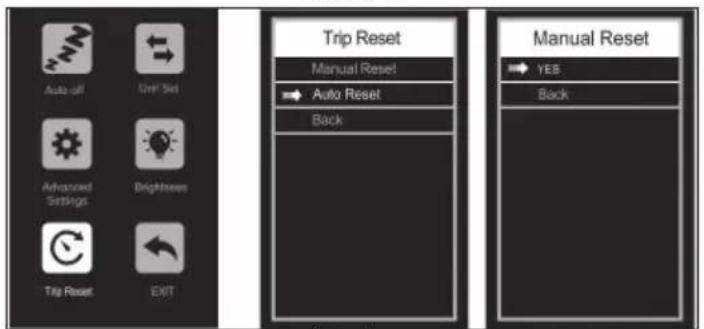

Resetování jízdy: Pokud vstoupíte do tohoto nastavení, můžete vymazat data o jednotlivých ujetých kilometrech a upravit režim mazání jednotlivých ujetých kilometrů, jak je znázorněno na (Obrázek 4-5).

Existuje několik způsobů, jak odpojit aplikaci od produktu:

• Vypněte Bluetooth na svém telefonu
- Stiskněte a podržte tlačitko 1 a tlačitko současně po dobu 2 sekund, poté bude na měřiči zobrazeno „Bluetooth odpojen“
• Vyberte Odstraňte zařízení v aplikaci
• Vypněte e-kolo

Nastavení jazyka

Vyberte a vstupte do rozhraní Pokročilé nastavení.

Vstupte do nastavení jazyka a stiskněte tlačítko + nebo pro výběr požadovaného jazyka. Pro uložení nastavení podržte tlačítko a vraťte se do předchozího menu. Následující obrázek ukazuje operační rozhraní.

Auto-off Unit Set Advanced Settings Brightness Trip Reset EXIT Trip Reset Manual Reset Auto Reset Back Manual Reset YES Back

Obrázek 4-5

Auto off Unit Set Advanced Settings Brightness Trip Reset EXIT Advanced Settings Language System Info. APP Download Back Language English Italiano Deutsche Français Español Polske Nederlands Back

Nabíjecí zásuvka USB

Pro vaše pohodlí je na modulu displeje umístěna nabíjecí zásuvka USB.

Přístup k zásuvce získáte tak, že vytáhnete kryt zásuvky na jednu stranu.

Připojení k aplikaci SHARP Life APP

Vstupte do menu stisknutím tlačítka + a - vstupte do rozhraní Pokročilé nastavení, jak je znázorněno na (Obrázku 4-6).

Vyberte možnost APP Download a naskenujte QR kód pro stažení aplikace Sharplife do vašeho telefonu. Po dokončení stahování zapněte v mobilním telefonu Bluetooth a vstupte do aplikace, abyste vyhledali zařízení k připojení. Když přístroj zobrazí ikonu Bluetooth, jak je znázorněno na (Obrázek 4-7), připojení je úspěšné.

Instalace aplikace umožňuje aktuální aktualizace softwaru a tím pokračování vylepšení.

Stáhněte si do svého mobilního zařízení aplikaci SHARP Life a využívejte doplňkové funkce. K těm patří:

– Monitorování rychlosti zařízení.

- Změna jednotek rychlosti/vzdálenosti z km na míle a opačně.

Klikněte na (Přidat zařízení), když je e-kolo zapnuté.

Vaše zařízení automaticky vyhledá vaše e-kolo. Ujistěte se, že funkce

Bluetooth je na vašem telefonu povolena. Povolte služby určování polohy, pokud je to požadováno.

Poté, co je zařízení nalezeno, je párování pomocí Bluetooth hotovo.

POZNÁMKA:

Pokud se chcete připojit k elektrokolu s novým účtem, existují dva způsoby:

1. Odstraňte zařízení z předchozího účtu.

2. Stiskněte a podržte tlačítko 'i' Mode a tlačítko '-' současně po dobu 2 sekund, abyste odpojili Bluetooth displeje, poté se s ním může spojit nový účet.

Pro přidání vašeho e-kola do aplikace.

Interval Prohlédnout Servis Vyměnit
Týdně, 160-321km(100-200 mi)	Zkontrolujte hardware pro správný krouticí moment.Zkontrolujte správné seřízení a funkci pohonu (včetně řemene, volnoběhu, převodníku).Zkontrolujte rovnost kola a tichý chod kola (bez hluku drátů)Zkontrolujte stav rámu na případné poškození.	Čistěte rám utřením vlhkým hadříkem.Použijte regulační šroub(y) pro napnutí přehazovačkových / brzdových kabelů, pokud je to potřeba.	Vyměňte jakékoliv součásti, u kterých náš produktový support nebo certifikovaný důvěryhodný mechanik potvrdil, že jsou poškozeny za opravu nebo rozbité.
Měsíčně, 402-1207 km(250-750 mi)	Zkontrolujte zarovnání brzdových destiček, napětí brzdového lanka.Zkontrolujte natažení pásu.Zkontrolujte brzdové a přesmykačové kabely na korozi nebo odrážení.Zkontrolujte napětí výpletu.Zkontrolujte montáž příslušenství (montážní šrouby nosiče, hardware blatníku a zarovnání).	Zkontrolujte krouticí moment kliky a pedálu.Čisté brzdové a přesmykačové kabely.Ověřte a napněte kola, pokud jsou objeveny nějaké volné ráfky.	Vyměňte brzdové a řazení kabely, pokud je to nutné.Vyměňte brzdové destičky, pokud je to nutné.
Každých 6 měsíců, 1207-2011 km(750-1250 km)	Prověřte pohon (řemen, převodník, volnoběh).Prohlédněte si všechny kabely a obaly.	Doporučuje se standardní ladění od certifikovaného, renomo-vaného mechanika na kola.Namažte spodní stojan.	Vyměňte brzdové destičky.Vyměňte pneumatiky, pokud je to nutné.Vyměňte kabely a obaly, pokud je to nutné.

Pokud používáte kolo v náročných podmínkách nebo ujedete více než 2 000 km/1 250 mil za rok, zkrátíte intervaly prohlídek a nechte provést prohlídku v servisu pro kola každých 6 měsíců.

Šroubové spoje

• Pravidelně kontrolujte vozidlo na uvolněné šroubové spoje podle plánu údržby a uvolněné šrouby dotáhněte momentovým klíčem.
• Nepoužívejte kolo, pokud zjistíte, že se jakékoliv šroubové spoje povolily.
• Pokud nemáte potřebné znalosti a nástroje, nechte si uvolněné šroubové spoje zkontrolovat odborníkem.

Rám a vidlice

• Zkontrolujte rám a tuhou vidlici na praskliny, deformace nebo zbarvení.
• Pokud je rám nebo vidlice prasklý, deformovaný nebo zbarvený, okamžitě kontaktujte odborníka.
• Nepoužívejte kolo, pokud najdete jakékoliv trhliny, deformace nebo zbarvení.

Sedlo

• Zkontrolujte, zda můžete otočit sedlo.
• Pokud můžete sedlo otáčet, utáhněte svěrku sedlové trubky. Dodržujte příslušné točivé momenty.
• Zkontrolujte, zda můžete sedlo pohybovat horizontálně ve směru jízdy nebo opačným směrem.
• Pokud můžete pohnout sedlem, upravte svěrku sedla.

Kola

• Zkontrolujte, zdaZda se přední nebo zadní kolo může pohybovat do stran a zda se mohou pohybovat matice kol.

- Pokud se matice kol pohybují, nechte profesionála zkontrolovat šroubové spoje.

- Pokud se rychloupínací osa pohybuje, upravte osu.

- Pokud se přední nebo zadní kolo pohybuje do strany, nechte kolo zkontrolovat odborníkem.

- Zkontrolujte, zda je na obou stranách stejná vzdálenost mezi předním kolem a přední vidlicí a mezi zadním kolem a rámem.

- Pokud vzdálenosti nejsou stejné, nechte profesionála zkontrolovat přední a zadní kola.

- Zvedněte kolo a otočte přední nebo zadní kolo. Zkontrolujte, zda se přední nebo zadní kolo hýbe do strany nebo ven.

- Pokud se přední nebo zadní kolo pohybuje do strany nebo ven, nechte kolo zkontrolovat odborníkem.

• Kontrolujte pravidelně přední a zadní ráfky na praskliny, deformace nebo změny barvy.
• Zkontrolujte, zda je ráfek pod vnitřní trubicí a páskou na ráfek.
• Nepoužívejte kolo, pokud je ráfek prasklý, deformovaný nebo zbarvený.
• Nechejte odborníka zkontrolovat, zda na ráfku, materiálech nebo hliníku není žádné poškození.
• Jemně stlačte ráfky mezi palcem a prsty, abyste zkontrolovali, zda je napětí stejné pro všechny ráfky.
• Pokud se napětí mění nebo jsou ráfky volné, nechte profesionála zkontrolovat napětí ráfků.

Pneumatiky

- Zkontrolujte, zda je tlak v pneumatice správný podle údajů na boční straně pneumatiky.

- Zkontrolujte, zda pneumatiky nejsou popraskané a poškozené cizími tělesy.

- Zkontrolujte, zda můžete jasně cítit vzorek pneumatiky.

- Pokud je pneumatika popraskaná nebo poškozená, nebo je hloubka dezénu príliš nízká, nechte pneumatiku vyměnit profesionálem.

Brzda

Je důležité, abyste se naučili a zapamatovali, která páka brzdy ovládá kterou brzdu (přední/zadní), aby byla zajištěna vaše bezpečnost. Chcete-li zkontrolovat, jak je vaše kolo nastaveno, stiskněte jednu páku brzdy a zjistěte, zda se zapne přední nebo zadní brzda. Nyní udělejte totéž s druhou pákou brzdy. Zapamatujte si toto nastavení. Během testování konfigurace brzd se ujistěte, že vaše ruce mohou pohodlně dosáhnout a stisknout páky bez problémů. Pokud při ovládání brzd zažíváte jakékoliv problémy nebo nepohodlí, obraťte se na nás před jízdou. Přečtěte si uživatelské příručky výrobce brzd a ujistěte se, že vaše brzdy správně udržujete. Je vaší odpovědností být schopní rozpoznat, kdy je třeba vyměnit brzdové destičky.

Baterie

Je nezbytné dodržovat tyto pokyny a bezpečnostní tipy, aby byla zachována dlouhověkost životnosti vaší baterie a zajištěn správný výkon. - Před každou jízdou baterii plně nabijte, abyste se ujistili, že je připravena na celou cestu. Pomůže to snížit šanci na přílišné vybití baterie.

• Pokud se baterie fyzicky poškodí nebo přestane fungovat, pokud byla shozena nebo zapojena do nehody, nebo pokud si všimnete, že se chová abnormálně, okamžitě přestaňte používat a kontaktujte prodejce.
• Skladujte baterii na suchém, klimatizovaném místě v interiéru při teplotě mezi 0°C a 40°C.

Napětí klesá, když je baterie vybitá, což může vést k oslabení elektrického posilovače. Doporučujeme začít nabíjet při nabití 20-40%.

Nabít 80-100% 80% 60%	40% 20% 0-20%
Napětí baterie/V	41.6 39 37,5 36 34,5 31

Nabíjení vaší baterie

• Nabíječka je určena pro 100–240V. Před každým nabíjením se ujistěte, že nabíječka, kabely nabíječky a baterie nejsou poškozené.
• Nabíjení trvá přibližně 3–4 hodiny. Vzácně se může stát, že plné nabíjení baterie trvá déle, zejména pokud je kolo nové nebo dlouho nebylo používáno.
• Baterii nabíjejte pouze dodanou nabíječkou, jiné mohou baterii poškodit nebo zvýšit možnost požáru nebo exploze.
• Ačkoli je nabíječka navržena tak, aby automaticky přestala nabíjet, jakmile je baterie plná, nechte ji zapojenou ne déle než 12 hodin.
• Ujistěte se, že vaše nabíječka je izolována od tekutin, nečistot a nečistot.

Dosah na jedno nabití silně závisí na několika okolnostech, jako jsou (ale nejsou omezeny na):

• Počasí, jako je pokojová teplota a vítr;
• Podmínky na silnici, jako je nadmořská výška a povrch vozovky;
• Stav kola, jako je tlak v pneumatikách a úroveň údržby;
• Použití kola, jako je zrychlení a řazení;
  • Hmotnost jezdce a zavazadel;
• Počet cyklů nabití a vybití;
  • Věk a stav baterie.

Poznámky k nabíječce

• Nabíječku byste měli používat pouze v interiéru v chladném, suchém, dobře větraném prostoru na rovném, stabilním, tvrdém povrchu.
• Vyhýbejte se vystavení nabíječky tekutinám, prachu, nečistotám nebo kovovým předmětům. Nabíječku při použití ničím nepřikrývejte.
• Skladujte a používejte nabíječku na místě mimo dosah dětí.
• Nabíjení baterie do plna před každým použitím pomáhá prodloužit její životnost a snižuje riziko přílišného vybití.
• Nepoužívejte žádnou nabíječku kromě originální nabíječky, kterou jste obdrželi s vaší objednávkou, nebo nabíječky speciálně navržené pro konkrétní kolo, které jste zakoupili přímo od SHARP.
• Tato nabíječka je určena pro standardní domácí zásuvky s napětím 110-240V a frekvencí 50/60 Hz. Automaticky detekuje a vypočítá vstupní napětí. Nepokoušejte se nabíječku otevřít nebo měnit vstupní napětí.
• Nenatahujte a netrhejte nabíjecí kabel. Při odpojování tahajte za plastovou zástrčku, abyste opatrně odpojili AC/DC kabel.
• Je normální, že se nabíječka během nabíjení mírně zahřeje. Pokud je nabíječka příliš horká na dotek, nebo pokud cítíte zápach nebo si všimnete jakýchkoli jiných známek přehřátí, prestaňte nabíječku používat a kontaktujte servisní centrum SHARP.
• Při používání nabíječky držte indikátor nahoře. Nabíječku nepřevracujte, mohlo by to bránit chlazení a zkrátit její životnost.
• Používejte pouze originální nabíječku dodanou společností SHARP nebo jednu určenou pro váš konkrétní model kola, kterou schválila společnost SHARP. Nepoužívejte nabíječky z aftermarketu, které mohou způsobit poškození, vážné zranění nebo úmrtí.
• Nedodržení informací o nabíjení baterie uvedených zde může způsobit zbytečné poškození nabíjecích komponent, baterie nebo nabíječky a může vést k špatnému výkonu baterie nebo k jejímu selhání. Poškození baterie tímto způsobem není kryto zárukou.

Vyvážení vaší baterie

Když poprvé obdržíte své kolo, je důležité dodržovat tyto kroky, aby byly buňky vaší baterie správně vyvážené a aby byly co nejefektivnější.

1. Pří prvním nabíjení po obdržení vašeho kola (nebo po dlouhé době skladování) se ujistěte, že baterii nabíjíte alespoň 4 hodiny před jízdou.

POZNÁMKA: Doporučujeme nechat baterii nabíjet alespoň 4 hodiny pro první tři nabíjení, aby se buňky správně vyvážily.
2. Po prvních třech jízdách můžete začít s běžnými postupy nabíjení.

Kontrola elektrického pohonu

• Zkontrolujte všechny kabely, aby jste se ujistili, že nedošlo k žádnému poškození.
• Prohlédněte si displej na praskliny a poškození. Zkontrolujte, zda je pevně na místě.
• Zkontrolujte řídící jednotku na praskliny a poškození. Zkontrolujte, zda je pevně na místě.
• Zkontrolujte nabíjecí baterii, aby jste se ujistili, že není poškozená.
• Zkontrolujte, zda jsou všechny kontakty zástrček správně na místě a připojte je znovu, pokud je to nutné.
• Zkontrolujte kabel a vnější obal, abyste potvrdili, že nedošlo k žádnému poškození.
• Zkontrolujte motor, aby jste se ujistili, že není poškozený.

Čištění

• Vždy před čištěním baterie nebo jízdního kola vypněte baterii a odpojte nabíječku od nabíjecího portu a ze zásuvky.
• Použijte suchý nebo mírně vlhký hadřík na čištění baterie nebo rámu kola. Pokud je špína v nebo kolem nabíjecího portu, zkuste ji odstranit pomocí nízkého tlaku vzduchu nebo měkkého štětce. Pokyny k čištění komponentů pohonu naleznete v návodu výrobce pohonu.
• Při čištění se ujistěte, že nabíjecí port na kole je plně uzavřen a žádná voda se nedostane do kontaktu s elektrickými součástkami. Pokud je mokrý, nechte nabíjecí port otevřený, aby úplně vyschnul, než nabíječku zapojíte.
• Pečlivě se vyhněte poškození nebo vystavení elektrických komponent vodě. Nepoužívejte vysokotláký čistič na baterii, motor nebo jakékoliv jiné elektrické součástky. Poškození elektrických komponent nebo jejich vystavení vodě může způsobit požár, který může vést k vážnému zranění nebo dokonce smrti. Nepoužívejte ani nenabíjejte baterii, u které máte podezření, že do ní pronikla voda. Stejně tak všechny konektory, včetně nabíjecího portu, musí být před použitím nebo nabíjením kola zcela suché a čisté.
• Nepoužívejte alkohol, rozpouštědla nebo abrazivní čističe na čištění nabíječky. Místo toho použijte suchý nebo mírně vlhký hadřík. Čištění povrchu kola POUZE.

Informace o servisu

VAROVÁNÍ

TECHNOLOGICKÝ POKROK UDĚLAL KOLA A JEJICH SOUČÁSTI KOMPLEXNĚJŠÍMI A TEMPO INOVACÍ SE ZRYCHLUJE.

JE NEMOŽNÉ, ABY TENTO MANUÁL POSKYTOVAL VŠECHNY INFORMACE POTŘEBNÉ K SPRÁVNÉ OPRAVĚ A/NEBO ÚDRŽBĚ VAŠEHO KOLA.

Aby jste minimalizovali šance na nehodu a možné zranění, musíte nechat jakoukoli opravu nebo údržbu, včetně těch, které nejsou konkrétně popsány v tomto manuálu, provést profesionálem. Stejně důležité je, že vaše individuální požadavky na údržbu budou určeny vším od vašeho stylu jízdy po geografickou polohu.

Obratte se na odborníka, který vám pomůže určit vaše požadavky na údržbu.

VAROVÁNÍ

MNOHO ÚKOLŮ SERVISU A OPRAVY KOLO SE VYŽADUJE SPECIÁLNÍ ZNALOSTI A NÁSTROJE.

Nezačinejte s žádnými úpravami nebo servisem vašeho kola, dokud se od profesionála nenaučíte, jak je správně provést. Nesprávná úprava nebo

servis mohou způsobit poškození kola nebo nehodu, která může způsobit vážné zranění nebo smrt.

Pokud se chcete naučit provádět hlavní servis a opravy na svém kole, máte tři možnosti:

1. Požádejte servisní centrum o kopie pokynů výrobce pro instalaci a servis komponentů na vašem kole nebo kontaktujte výrobce komponentů.
2. Požádejte servisní centrum, aby vám doporučilo knihu o opravě kol.
3. Zeptejte se servisního centra na dostupnost kurzů opravy kol ve vaší oblasti.

Doporučujeme, abyste požádali odborníka, aby zkontroloval kvalitu vaší práce poprvé, když na něčem pracujete, a předtím, než na kole pojedete, jen abyste se ujistili, že jste vše provedli správně. Jelikož to vyžaduje čas mechanika, může být za tuto službu účtován skromný poplatek.

Doporučujeme také, abyste požádali odborníka o radu při získávání náhradních dílů, jako jsou vnitřní trubky, žárovky atd., protože by bylo užitečné, jakmile se naučíte takové díly nahrazovat, když je potřeba je vyměnit.

Podmínky záruky

DÉLKA ZÁRUKY

• Každé kolo má svou užitečnou životnost produktu. Tato omezená záruka nesnazí naznačit, že rám nebo součásti nemohou být nikdy poškozeny nebo že vydrží navždy. Tato omezená záruka pokrývá výrobní vady, které se vyskytnou během normální životnosti a použití produktu.
• Ostatní komponenty jsou pokryty případnou zárukou jejich výrobce a nejsou kryty touto omezenou zárukou.

PODMÍNKY ZÁRUKY

• Tato omezená záruka se vztahuje pouze na kola zakoupená v sestaveném a nastaveném stavu od autorizovaných prodejců Sharp.
• Tato omezená záruka se vztahuje pouze na původního majitele kola a není přenosná na následující majitele.
• Původní účet o nákupu je nutný pro prokázání nákupu a musí být předložen společnosti Sharp pro jakoukoli závadu s produktem. Sharp bude vyžadovat, aby zákazníci vyplnili povinný standardní postup pro uplatnění záručních nároků, který bude zahrnovat média jako fotografie a videa, které pomohou Sharp identifikovat problém s produktem. Záruka pokrývá pouze jednotlivé komponenty samotné. Náklady a požadavky na demontáž, montáž a ladění komponent jsou hrazeny zákazníkem, který uplatňuje nárok. Náklady a nepohodlí, které vzniknou v důsledku ztráty užití produktu, nejsou pokryty během záručního postupu.
• Poškození vzniklé běžným opotřebením, včetně následků únavy, není pokryto. Je odpovědností majitele pravidelně kontrolovat a správně udržovat své kolo. Mezi položky, které obvykle vykazují poškození z běžného opotřebení, patří: Brzdové destičky, Dráty, Pneumatiky, Duše, Řemenice volnoběhu, Sedlo, Stojánek
• Blednutí barvy způsobené účinky ultrafialového světla (UV) nebo vystavením venkovnímu prostředí není pokryto touto omezenou zárukou.
• Všechny náklady na práci spojené se záručním servisem, včetně přesunu komponentů a/nebo jakékoliv instalace nových komponentů, jsou na náklady majitele kola.
• V důsledku vývoje a zastarávání produktů (jako jsou produkty, které byly vyřazeny nebo již nejsou skladem), některé rámy nebo komponenty nemusí být dostupné pro starší modely. V těchto případech může Sharp rozhodnout o poskytnutí náhrady, kterou považuje za nejvíce srovnatelný model, ale získání a platba za komponenty je odpovědností majitele kola.
• Všechna rozhodnutí v rámci této omezené záruky budou provedena výhradně na základě uvážení společnosti Sharp, včetně, ale nejen, rozhodnutí o opravě nebo výměně vadného produktu a o tom, jaký

náhradní produkt je nejvíce srovnatelný produkt, který je v danou chvíli k dispozici.

VÝLUKY ZÁRUKY

Tato záruka nezahrnuje:

• Poškození nebo selhání způsobené zneužitím, zanedbáním, nesprávným použitím nebo nehodou.
• Poškození způsobené akrobatickou jízdou; skákáním na rampách; akrobaciemi; soutěžními událostmi, jako je závodění na kole, závodění v motokrosu na kole nebo podobnými aktivitami; nebo jakoukoli aktivitou, která není v souladu s předpokládaným použitím produktu.
• Poškození způsobené nadměrnou expozicí prvkům, jako je voda, způsobená neukládáním kol dovnitř.
• Škody vzniklé nesprávným nabíjením bateriového balíčku nebo použitím jakéhokoli nabíječe, který nedodala společnost Sharp.

Všechny záruky jsou neplatné, pokud je kolo vystaveno zneužití, zanedbání, nesprávné opravě, nesprávné montáži, nedostatečné údržbě podle manuálu majitele, změně, úpravě, instalaci nekompatibilních dílů, korozi, nehodě nebo jinému abnormálnímu, nadměrnému nebo nesprávnému použití. Navíc tato záruka nekryje škody spojené s komerčním využitím.

Právní dokumentace

RoHS

- SHARP potvrzuje, že tento produkt a jeho balení jsou v souladu s nařízením z roku 2017, kterým se mění směrnice RoHS o omezení nebezpečných látek v elektrických a elektronických zařízeních, běžně známé jako RoHS.

Skladování

• Ukládání vaší baterie.
• Pokud plánujete své kolo (nebo náhradní baterii) skladovat déle než dva týdny, dodržujte prosím tyto pokyny k udržení životnosti vaší baterie.
• Pravidelně kontrolujte baterii a ujistěte se, že její nabití je alespoň na 80 %.
• Skladujte svou baterii na chladném, suchém místě při teplotě mezi -20 °C a 20 °C.
• Nedodržení správné péče o baterii může vést k zbytečnému poškození komponent, baterie a nabíječky, což může vést k nedostatečnému výkonu nebo poruše. Ztráta kapacity baterie není kryta zárukou.

Doprava

• Při přepravě baterie na dlouhé vzdálenosti, včetně letecké dopravy, by měl být její nabití sníženo na 50% nebo méně pro případ, že by došlo k jejímu poškození během přepravy. Balte jí pečlivě. Nikdy nepřepravujte poškozenou baterii letadlem.
• Přeprava a/nebo odesílání vaší baterie může být předmětem omezení a může vyžadovat speciální manipulaci, označení a balení. Seznamte se s platnými právními požadavky a předpisy ve vaší zemi nebo státě a informujte se u vaší letecké společnosti nebo dopravce.
• Uvědomte si, že vaše elektrické kolo může být výrazně těžší než kolo bez motorové podpory.

Odstraňování potíží

Chybový kód

Pokud je něco špatně s elektrickým systémem, na displeji se zobrazí chybový kód. Neváhejte se obrátit na naše servisní centrum pro řešení problémů.

90% E30

Zde jsou definice chybových kódů.

Chybový kód Definice

21 Nenormální proud

23 Motor je mimo fázi

24 Porucha signálu Hallova senzoru motoru

25 Nenormální brzdění

30 Problém s komunikací

Příznaky Možné příčiny Nejčastější řešení
Kolo nefunguje.	Nedostatečná kapacita baterieVadné spojeníBaterie není plně zasunutá v zásobníkuNesprávná sekvence zapnutíBrzdy jsou aplikovány	Nabijte bateriiČistěte a opravujte konektoryNainstalujte baterii správněZapněte kolo správnou sekvencíUvolněte brzdy
Neregulérní zrychlení a/ nebo snížená maximální rychlost.	Nedostatečná kapacita baterie	Nabijte nebo vyměňte baterii
Motor nereaguje, když je kolo zapnuté.	Volné vedeníUvolněný nebo poškozený kabel zástrčky motoruPoškozený motor	Opravte a/nebo připojte znovuZajištěte nebo vyměňteOpravit nebo vyměnit
Snížený dosah.	Nízký tlak v pneumaticeNízká nebo vadná baterieJízda s příliš mnoha kopcí, protivětrem, brzděním a/nebo nadměrným zatíženímBaterie vybitá po dlouhou dobu bez pravidelného nabíjení, stárnoucí, poškozená.Brzdy se otírají	Nastavte tlak v pneumaticeZkontrolujte připojení nebo nabijte baterii.Pomozte s pedály nebo upravte trasu.Kontaktujte podporu produktu, pokud pokles rozsahu přetrvává.Nastavte brzdy
Baterie se nebude nabíjet.	Nabíječka není správně připojenaNabíječka poškozenaPoškozená bateriePoškozené kabely	Nastavte spojeníVyměnitVyměnitOpravit nebo vyměnit
Kolo nebo motor vydává podivné zvuky.	Uvolněné nebo poškozené ráfky kola nebo ráfekUvolněné nebo poškozené vedení motoruZadní přehazovačka se nepřehazuje	Utáhněte, opravte nebo vyměňtePřipojte znovu nebo vyměňte motor.Nastavte zadní přehazovačku

Technické údaje

Model BK-GS03E-W BK-GS03E-G
Obecné
Barvy Bílá Šedá
Velikost M M
Maximální rychlost (EU/UK) 25 km/h 25	km/h
Najeto až 85 km až 85 km
Hmotnost 19,5 kg 19,5 kg
Maximální zatížení 120 kg 120 kg
Výška jezdce	165-190 cm	165-190 cm
Elektronika
Motor	36V 250W	36V 250W
Baterie	36V 7,8Ah/280,8Wh	36V 7,8Ah/280,8Wh
Senzor	Senzor kadence, Senzor točivého momentu	Senzor kadence, Senzor točivého momentu
Displej	Voděodolný TFT barevný LCD displej IP66	Voděodolný TFT barevný LCD displej IP66
Nabíječka	100V-240V/2A Chytré nabíječka	100V-240V/2A Chytré nabíječka
Doba nabíjení	4 hodiny 4 hodiny
Sada rámu
Rám	Rám z hliníkové slitiny Rám z hliníkové slitiny
Kola
Pneumatiky	700C × 35C pneumatiky Kenda*	700C × 35C pneumatiky Kenda®
Ráfky	Černá hliníková slitina Černá hliníková slitina
Přední náboj	M9 × 13G × 36H Pružná osa	M9 × 13G × 36H Pružná osa
Ráfky	Proměnný průměr nerezové oceli 304	Proměnný průměr 304 nerezová ocel
Brzdy
Brzdy	Diskové brzdy Shimano*AMT 200JRRXRX155 s kotouči o průměru 160 mm	Diskové brzdy Shimano*AMT 200JRRXRX155 s kotouči o průměru 160 mm
Páky brzd	Shimano® AMT200JRRXRX155	Shimano® AMT200JRRXRX155
Pohon
Řetězové kolo	PIONEER-244A-5 1/2*3/32*44T*9/16*170	PIONEER-244A-5 1/2*3/32*44T*9/16*170
Řetěz C8 1/2*3/32*108L	C8 1/2*3/32*108L
Pedál 170mm	170mm
Pedály HFbike®	HFbike®
Komponenty
Sedlo Černé sedlo	Černé sedlo
Sedlová trubka	Φ27.2*2.3*350mm Hliníková slitina	Φ27.2*2.3*350mm Hliníková slitina
Rukojeť	Hliníková slitina, 680mm	Hliníková slitina, 680mm
Kmen	Hliníková slitina	Hliníková slitina

Velikost rámu 19,3 palců (49 cm)

Doporučená výška jezdce 5'6"-6'3" 165 cm-190 cm

A Délka sedlové trubice 52 centimetrů 520 mm

B Reach 34 centimetrů 340 mm

C Výška nad stojanem 79 centimetrů 790 mm

D Rozvor 102 centimetrů 1020 mm

E Výška spodního stojanu 30 centimetrů 300 mm

F Výška sedla 91,9 centimetrů - 107,95 centimetrů 920–1080 mm

B

A

F

C

E

D

Ochranná známka:

Bluetooth®

Dôležité bezpečnostné pokyny

POZOR Nebezpečenstvo úrazu elektrickým prúdom. NEOTVÁRAJTE

• Nepovol'ujte e-bike počas nabíjania.
• Po úplnom nabití batérie odpojte nabíjací kábel.
• Na displeji sa zobrazí indikátor životnosti batérie.
• Ked'je batéria nízka, môže to viest' k oslabeniu elektrickej asistencie. Odporúča sa začat' nabíjať pri nabití 20-40%.
• Po každom použití nabite batériu.
• Ak sa elektrická kolobežka dlhší čas nepoužíva, nabíjajte ju aspoň raz za mesiac. Upozorňujeme, že ak sa batéria dlhší čas nenabíja, prejde do stavu samoochrany a nebude sa dať nabíjať. V takom prípade sa obráťte na svojho predajcu.
• Pri nabíjaní zapojte pred pripojením do elektrickej zásuvky nabíjačku do nabíjacieho portu.
• Počas nabíjania svieti kontrolka nabíjačky na červeno; to znamená, že nabíjanie prebieha normálne. Ked' sa kontrolka rozsvieti na zeleno, nabíjanie je ukončené.
• Na nabíjanie batérie používajte iba originálnu nabíjačku.
• Nabíjačka má funkciu ochrany pred prebitím, ak je elektrobicykel 100% plne nabitý, nabíjačka automaticky prestane nabíjať.
• Likvidujte batérie a elektrické bicykle v súlade s platnými predpismi vo vašej krajine.

Likvidácia tohto zariadenia a batérií

Elektrický bicykel s asistenciou pedálov (EPAC):

- 1 × Elektrický bicykel

Skontrolujte koncový kryt na obidvoch pedáloch, aby ste identifikovali ľavý a pravý pedál.

a. Otvorte gumový kryt a nabíjačku zapojte do nabíjacieho portu e-bike (Obrázok 3-1). Ulistite sa, že nabíjací port je v danom smere, ako je zobrazené na (Obrázok 3-2).
b. Zapojte nabíjačku do zásuvky na stene.
c. Ked'je pripojený k nabíjačke batérií, batéria sa začne nabíjať a indikátor nabíjania na nabíjačke sa zmení na červenú.
d. Po dokončení nabíjania sa indikátor nabíjania zmení na zelenú. Nabíjačku batérie odstráňte, keď je plne nabitá.
e. Zatvorte gumový kryt po nabíjaní.

Ako naštartovat' elektrický bicykel

ON/OFF

Stlačte a podržte tlačidlo ON/OFF na zapnutie po dobu 3 sekúnd, aby sa zapnul displej.

Tlačidlo PAS UP Tlačidlo svetla Tlačidlo ON/OFF PAS (systém asistenta pedálov) Tlačidlo DOWN / Walk Assist Tlačidlo režimu

Úroveň asistencie pedálov

Motor ponúka pát režimov asistencie: 0-5. Krátkym stlačením hore alebo dole prepnete stupeň asistencie pedálov. Rozhranie displeja je zobrazené na obrázku.

Indikátor batérie Napájanie Rýchlost Jednotky rýchlosti Úroveň PAS

Vypínač svetla

Stlačenie a podržanie tlačidla Smer dole po dobu 3 sekúnd aktivuje režim Pomoc pri chôdzi. Elektrický bicykel sa automaticky pohne rýchlostou až do 5 km/h. Rozhranie displeja je zobrazené na obrázku.

Nastavenia Menu

Nabíjacia zásuvka USB

- Stav bicykla, ako je tlak v pneumatikách a úroveň údržby;

• Množstvo cyklov nabíjania a vybíjania;

Poznámky k nabíjačke

- Nenatiahajte a netiahnite za nabíjací kábel. Pri odpojení tahajte za plastovú zástrčku, aby ste opatrne odstránili AC/DC kábel.

Kontrola elektrického pohonu

Ak sa chcete naučit' vykonávat' hlavné servisné a opravné práce na svojom bicykli, máte tri možnosti:
