BRUKSANVISNING BK-GS03EW SHARP

Bluetooth®-ordmerket og -logoene er registrerte varemerker som eies av Bluetooth SIG. Inc.

Bruk denne hurtigguiden for å sette opp og begynne å bruke din e-sykkel. For mer detaljert informasjon om din modell av e-sykkel, vennligst se den elektroniske manualen som kan bli funnet ved å følge linken nedenfor eller skanne QR-koden og søke etter modellnavn BK-GS03.

Viktige sikkerhetsinstruksjoner

FORSIKTIG FARE FOR ELEKTRISK ST∅T IKKE ÅPNE

Les disse sikkerhetsinstruksjonene og respekter følgende advarsler før produktet brukes:

Symbolet av lyn med pilspiss, i en likesidet trekant, er ment å varsle brukeren om tilstedeværelsen av uisolert «farlig spenning» i produktets kabinett som kan være av tilstrekkelig størrelse til å utgjøre en risiko for at personer får elektrisk støt.

Utropstegnet i en likesidet trekant er ment å varsle brukeren om at det finnes viktige drifts- og vedlikeholdsveiledninger (instrukser) i litteraturen som fulgte med apparatet.

Dette symbolet betyr at produktet bør avhendes på et miljøvennlig vis, og ikke med vanlig husholdningsavfall.

AC-spenning

Klasse II utstyr

For å unngå brann, må stearinlys og andre åpne fl ammer alltid holdes borte fra dette produktet.

VIKTIG: Les nøye gjennom følgende og oppbevar for fremtidig referanse.

ADVARSEL: Bruk en beskyttelseshjelm!

For å redusere risikoen for skade, bruk en passende hjelm när du sykler!

• Feil bruk av el-sykkelen på grunn av utilstrekkelig kunnskap kan forårsake en ulykke. Vennligst gjør deg kjent med funksjonene til el-sykkelen før du sykler.
• Gjør deg kjent med bremsehendelen på forhånd hvis du ikke er tilstrekkelig klar over plasseringen av forog bakbremsene. Vennligst juster også tilsvarende før du sykler.
• Vennligst sørg for at bremsene er riktig justert og fungerer godt.

ADVARSEL: Maskinvaren kan ikke være fullt strammet, inkludert, men ikke begrenset til bolter, muttere, frontnavakselen, bakhjulet, styringsmekanismer (styret, stammen), bremsesystemet, drivsystemet, pedalene, osv.

For å redusere risikoen for skade, sørg for at alt sykkelutstyr er låst stramt og riktig på plass, og at det ikke er noe tap av utstyr, brudd eller andre typer skader.

ADVARSEL: Denne sykkelen er designet for voksne. Barn kan bare sykle under tilsyn av voksne.

For å redusere risikoen for ulykker og skader, sørg for at sykkelen og alle dens strukturer ikke er innen rekkevidde for barn under 3 år.

ADVARSEL: Komponentbrudd på grunn av feil bruk av sykkelen kan forekomme.

• Ikke kjør over ramper eller hauger med sykkelen.
• Ikke bruk denne sykkelen til terrengsykling.

- Ikke sykle over trapper, steiner eller andre trinn med en høyde større enn 15 cm.

Feilaktige tillegg eller endringer på sykkelen og feil tilbehør kan føre til at sykkelen ikke fungerer som den skal.

For å redusere risikoen for ulykker og skader, ikke legg til ekstra tilbehør som ikke er kjøpt fra selgeren eller uten å få tillatelse fra selgeren, inkludert, men ikke begrenset til, barnesikkerhetsseter, tilhengere, osv.

ADVARSEL: Ikke kjør sykkelen på en risikabel måte.

For å redusere risikoen for ulykker og skader, sykle bare på riktig måte med sykkelen. Sørg for at du er i stand til å kontrollere sykkelen, og ikke prøv farlige handlinger, inkludert men ikke begrenset til å sykle uten hender, hopp og wheelies.

FARE: Mangel på vedlikehold av sykkel presenterer risiko for ulykke og skade

Sjekk sykkelen før hver tur, inkludert men ikke begrenset til bremsenes funksjon, slitasje på dekk og PSI, tilstand på bolter og muttere, styring, og spenning på eiker.

Hvis du hører noen unormale lyder mens du sykler, stopp umiddelbart og sjekk hele sykkelen.

ADVARSEL: Sørg for full overholdelse av lokal lov.

Risiko for bøter og beslaglegging!

Før du sykler på sykkelen, sørg for at sykkelen er i samsvar med standardene i din lokale lov.

Reflektorer er ikke en erstatning for nødvendige lys. Det er farlig å sykle ved daggry, i skumringen, om natten eller under andre tider med dårlig sikt uten et tilstrekkelig sykkellyssystem og uten reflektorer, og det kan resultere i alvorlig skade eller død.

Hvis sykkelen din ikke passer ordentlig, kan du miste kontrollen og falle. Bolter som er for stramme kan strekke seg og deformeres.

Ikke utsett batteriet ditt for høye temperaturer.

Å kjøre med feiljusterte bremser eller slitt bremseklosser er farlig og kan resultere i alvorlig skade eller død.

Blås aldri opp et dekk utover maksimalt trykk merket på dekkets sidevegg eller hjulrim. Hvis maksimalt trykkvurdering for hjulrimmen er lavere enn maksimalt trykk vist på dekket, bruk alltid den lavere vurderingen. Å overskride anbefalt maksimalt trykk kan blåse dekket av felgen eller skade hjulrimmen, noe som kan forårsake skade på sykkelen og skade på føreren og tilskuere. Den beste og sikreste måten å blåse opp et sykkeldekk til riktig trykk er med en sykkelpumpe som har en innebygd trykkmåler.

Å bruke bremsene for hardt eller for plutselig kan läse et hjul, noe som kan føre til at du mister kontrollen og faller. Plutselig eller overdreven bruk av forbremsen kan kaste rytteren over styret, noe som kan resultere i alvorlig skade eller død.

Stopp lade-prosedyren umiddelbart hvis du merker en merkelig lukt eller røyk.

• SHARP er ikke ansvarlig for skade/død forårsaket av feil bruk.
• Sharp er ikke ansvarlig hvis du ikke overholder lokale forskrifter og restriksjoner.
• Garantien dekker ikke skader forårsaket av feilaktig bruk av enheten, særlig i tilfeller av bruk for ikke-daglige formål og endringer og/eller tilpasninger som er nødvendig for land eller regioner som det ikke originalt ble designet for.
• Alltid følg lokale trafikkregler og nasjonale lover og forskrifter når du bruker din e-sykkel.
• Alltid overhold den lokale fartsgrensen. IKKE overskrid fartsgrensen for din e-sykkel.
• Bruk alltid beskyttelsesutstyr när du kjører.
• Alltid bruk en sikkerhetshjelm när du kjører din e-sykkel.
• Hold alltid begge hendene på styret, aldri kjør med én hånd.
• Ikke kjør när det er dårlig vær.
• Bruk ikke denne e-sykkelen til å utføre stunt eller farlige manøvrer. Det er en sykkel designet for hjemmebruk.
• Ikke frakt andre personer eller gjenstander som handleposer.

• Kjør sakte på folksomme steder.
  • Pass på at alle skruer og festemidler sitter godt før bruk.

• Sørg for at den sammenleggbare akselen går inn i sporet när du bretter ut e-sykkelen.

• Ikke kjør på dårlige veier eller på vann, olje eller is.
• Ikke kjør mellom trafikken eller utfør andre manøvre som kan være uforutsigbare for andre.
• Ikke kjør e-sykkelen hvis du er utenfor aldersgrensene i landet.
• Ikke kjør e-sykkelen over landets lovlige hastighetsgrense for e-sykler.
• Ikke bruk e-sykkelen hvis den er skadet.
• Bruk ikke e-sykkelen hvis batteriet avgir en merkelig lukt og/eller varmes opp.
• Bruk ikke e-sykkelen hvis det lekker væske ut av den, unngå kontakt og plasser den utenfor rekkevidde for barn.
• Før bruk, sørg for at el-sykkelen ikke er skadet. Ikke kjør hvis det er noen skade.
• Sørg for at du leser hele denne brukerhåndboken før du bruker e-sykkelen.
• Lær hvordan du bruker din e-sykkel før du bruker den i et offentlig rom.
• Denne e-sykkelen kan identifiseres ved modell- og serienummeret som er plassert på merkeplaten.
• Fremdriften kommer gjennom en elektrisk motor som befinner seg i drivhjulet.
• Bare én person kan kjøre på e-sykkelen.
• Ikke modifiser denne e-sykkelen på noen måte.
• Ikke bruk deler eller tilbehør med mindre det er anbefalt eller godkjent av SHARP.
• Ri e-sykkelen på flate overflater. Ikke overskrid den spesifiserte hellingen.
• Overdreven bruk vil redusere levetiden på denne el-sykkelen.
• Advarsel: bremser og tilknyttede deler kan bli varme under bruk. Ikke berør etter bruk.

Batteri- og ladevarsler

• Ikke slå på e-sykkelen mens den lades.
• Koble ut ladekabelen när batteriet er fulladet.
• Batteriindikatoren i displayet viser batterilevetiden.
• Når batteriet er lavt, kan det resultere i svekket elektrisk kraftassistanse. Det anbefales at du begynner å lade ved 20-40% ladning.
  • Lad batteriet etter hver tur.
• Hvis det er lenge siden elsparkesykkelen har vært i bruk, må du lade den minst én gang i måneden. Merk at hvis batteriet ikke har blitt ladet på lenge, går batteriet inn i selvbeskyttelsesstatus og kan ikke lades. I så fall må du kontakte forhandleren din.
• Når skal lade må du først plugge laderen i ladeporten, før du setter den i stikkontakten.
• Når du lader lyser indikatorlampen rødt, dette betyr at ladingen går som normalt. Når indikatorlampen lyser grønt, er ladingen ferdig.
• Bare bruk den originale laderen til å lade batteriet.
• Laderen har en overladningsbeskyttelsesfunksjon, hvis e-sykkelen er 100% fulladet, vil laderen automatisk stoppe ladingen.
• Kast batterier og e-sykler i samsvar med de gjeldende forskriftene i landet ditt.

Batterier

• Batterier må ikke utsettes for høye temperaturer og må ikke settes på steder der temperaturen kan øke raskt, f.eks. i nærheten av ildsteder eller i direkte solskinn.
• Ikke utsett batteriene for overdreven strålevarme, kast dem ikke i brann, demonter dem ikke og prøv ikke å lade opp ikke-oppladbare batterier; de kan lekke eller eksplodere.
• Ikke bruk andre batterier enn de som er spesifisert.

- Batteriet kan eksplodere hvis du prøver å avhende det med ild eller mekanisk knusing.

- Batteriet kan eksplodere eller lekke brennbar væske eller gass hvis det legges i omgivelser med ekstremt høy temperatur.

- Batteriet kan eksplodere eller lekke brennbar væske eller gass hvis det utsettes for omgivelser med ekstremt lavt lufttrykk.

- FORSIKTIG: Risiko for eksplosjon eller skade på utstyr, hvis feil type batterier brukes.

- Bruk aldri forskjellige batterier sammen, eller bland nye og gamle batterier.

Avfallshåndtering for dette utstyret og batterier

• Ikke kast dette produktet eller dets batterier som usortert kommunalt avfall. Det må returneres til et tilordnet innsamlingssted for resirkulering av EE-avfall i samsvar med lokal lovgivning. Ved å gjøre dette, vil du bidra til å spare ressurser og beskytte miljøet.
• De fleste av EU-landene regulerer avfallshåndtering av batterier gjennom lov. Resirkuleringssymbolet finnes på elektrisk utstyr, emballasje og batterier for å minne brukeren om å kaste dem på riktig måte. Brukere blir bedt om å bruke eksisterende returanlegg for brukt utstyr og batterier. Hvis du ønsker mer informasjon, ta kontakt med din forhandler eller lokale myndigheter.

Fjerning av batteri for avhending

- Batteriet var skjult i nedrøret nedenfor. Bunnen av røret har et deksel og skruer for å holde batteriet, kontrolleren og kablene. For å fjerne batteriet, fjern alle skruene på bunnen og siden av det nedre røret, koble fra kabelen, og åpne støvpluggen ved ladeporten.

CE-erklæring:

• Sharp Consumer Electronics Poland sp. z o.o. erklærer herved at dette utstyret er i samsvar med de grunnleggende kravene og andre relevante bestemmelser i RED-direktiv 2014/53/EU.
• Den fullstendige teksten til EU-samsvarserklæringen er tilgjengelig ved å følge lenkenwww.sharpconsumer.com og deretter gå til nedlastingsdelen for modellen din og velge "CE-uttalelser".

Elektrisk sykkel med pedalassistanse (EPAC):

En pedelec er en type sykkel utstyrt med elektrisk pedalassistansefunksjon. Den kan gi assistanse opp til en maksimal hastighet på 25 km/t når du tråkker. Avhengig av modellen, aktiver gå-assistentmodus og verifiser at hastigheten øker opp til maksimalt 5 km/t.

Hva er i esken:

Hurtigstartveiledning (dette dokumentet)

E-sykkel deler

- 1 × E-sykkel

Tilbehørsboks

• 1 × Manuell
• 1 × lader
• 1 × Ladekabel
• 6 × Unbrakonøkkel
  • 1 × Phillips skrutrekker
• 2 × Åpen ende nøkkel
• 2 × Kabelbänd
• 1 × Gummikappe

Tilbehørsboks

(Se til 1på side 1)

Sykkeldeler

(Se til 2på side 1)

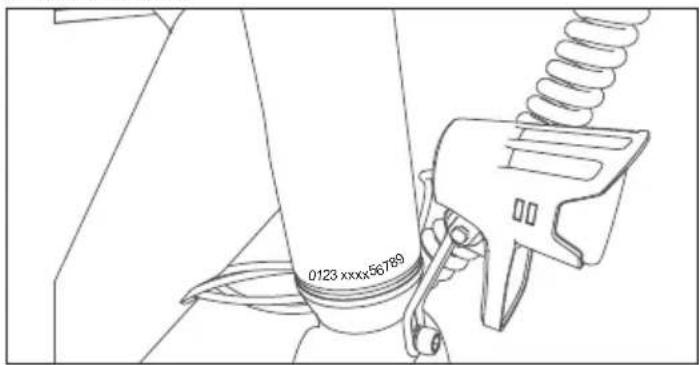

Sykkelframenummer

Rammenummeret på sykkelen kan finnes stemplet på bunnen av kranken, som vist i [Figure]. Det er den unike identifikatoren for din e-sykkel. Når sykkelen din blir stjålet, er det serienummeret som gir deg den største sjansen for å få den tilbake. Det ville være en god idé å skrive det ned et sted eller ta et bilde.

0123 xxxx56789

Montering av E-sykkelen

TRINN 1: Installer og juster styret

a. Bruk en 5mm unbrakonøkkel for å løsne den lange skruen på toppen av ventilstammen mot klokken. Bruk en 4mm unbrakonøkkel for å løsne de 2 skruene på siden av ventilstammen. Roter styret 90° med klokken for å holde stigerøret og det øvre røret i en horizontal linje.
b. Stram skruen med klokken. Sett gummikappen på toppen av stammen, som vist i (Figur 1-3, 1-4).
c. Juster instrumentpanelet og reflektornivået til en horisontal posisjon slik at de er i en rett linje, som vist i (Figur 1-5).

Sørg for at momentet på sidene er omtrent 6 N·m.

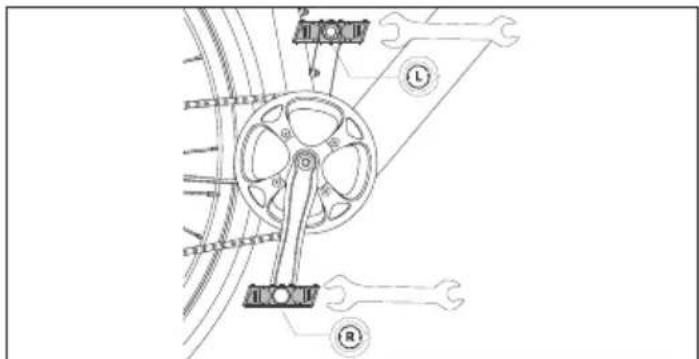

a. Bruk 15 mm nøkkelen til å montere pedalene, som vist i (Figur 2-1).

L R

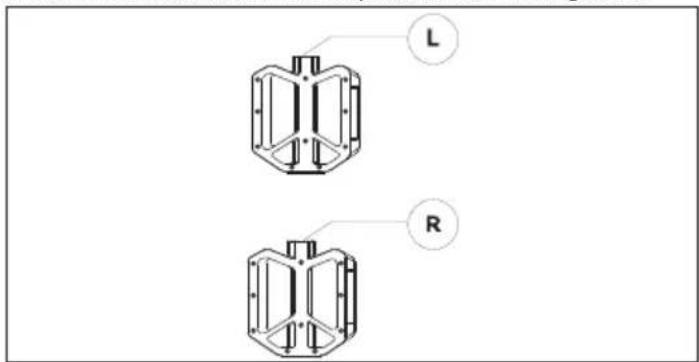

Sjekk endehetten på begge pedalene for å identifisere venstre pedal og høyre pedal.

Vær oppmerksom på at høyre pedal vil strammes med klokken, mens venstre pedal vil strammes mot klokken.

Sørg for at momentet er 18 N·m.

Hvordan bruke E-sykkelen

Lad batteriet før første bruk.

Hvordan lade

a. Åpne gummikappen og plugg laderen inn i ladeporten på e-sykkelen (Figur 3-1). Sørg for at ladeporten er i den angitte retningen, som vist i (Figur 3-2).
b. Plugg laderen inn i hovedveggkontakten.
c. Når den er koblet til batteriladeren, vil batteriet begynne å lade og ladningsindikatoren på laderen vil bli rød.
d. Etter at ladingen er fullført, vil ladningsindikatoren bli grønn. Fjern batteriladeren när den er fulladet.
e. Lukk gummikappen etter lading.

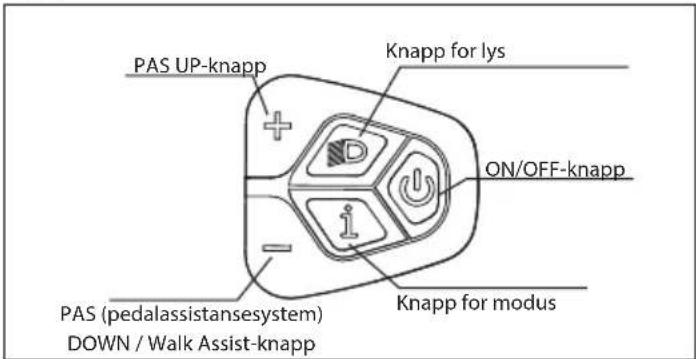

Trykk og hold inne strømknappen ON/OFF i 3 sekunder for å slå på displayet.

Motoren tilbyr fem assistansemoduser: 0-5. Kort trykk opp eller ned for å bytte pedalassistanse-nivået. Skjermbildet vises i figuren.

Trykk på lysknappen for å slå på lyset.

Etter at lyset er slått på, vil baklysets lysstyrke reduseres og instrumentet vil vise lysindikatoren, som vist i figuren.

Trykk på lysknappen igjen for å slå av lysene.

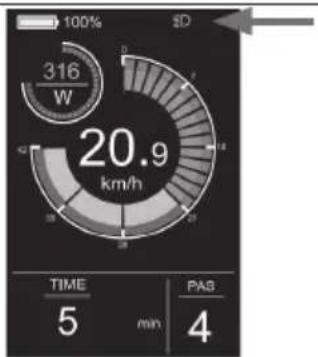

Som standard viser måleren reell hastighet, distanse per tur (km), motorutgangseffekt (W) og batterinivå (%). Trykk på Mode-knappen for å vise informasjon for å bytte mellom enkeltdistanse (km), total distanse (km), maksimal hastighet (km/t), gjennomsnittshastighet (km/t) og kjøretid (min). Displaygrensesnittet er vist i figuren.

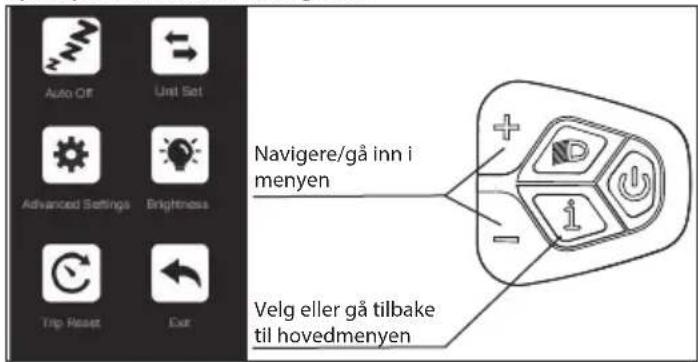

I oppstartsfase, når kjøretøyet er i ro, hold + og knappene inne samtidig i mer enn 2 sekunder, og instrumentet vil gå over til innstillingsmodus. Operasjonsgrensesnittet er vist i figuren. Alle operasjoner må utføres i hastighet 0.

Auto Off Unit Set Advanced Settings Brightness Trip Reset Exe Navigere/gå inn i menyen Velg eller gå tilbake til hovedmenyen

Hvordan sette

• Trykk på + eller knappen for å bytte, og trykk på Modus-knappen for å gå inn i innstillingene.
• Etter å ha gått inn i Innstillinger, kan du justere parametrene ved å trykke på + og knappen, og trykk på knappen for å lagre og returnere til de overordnede innstillingene.

Hva kan settes

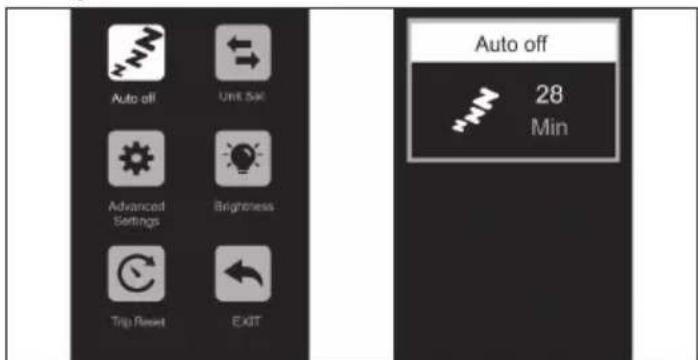

Automatisk av: Hvis du går inn på denne innstillingen, kan du justere tiden for automatisk avstenging, som vist i (Figur 4-1).

Enhetsett: Hvis du går inn på denne innstillingen, kan du justere enheten, som vist i (Figur 4-2).

Avanserte innstillinger: Hvis du går inn på Innstillinger, kan du justere språkinnstillingene, se produktversjonsinformasjonen og laste ned APPen, som vist i (Figur 4-3).

Lysstyrke: Hvis du går inn på denne innstillingen, kan du justere lysstyrken på meterets bakgrunnsbelysning, som vist i (Figur 4-4).

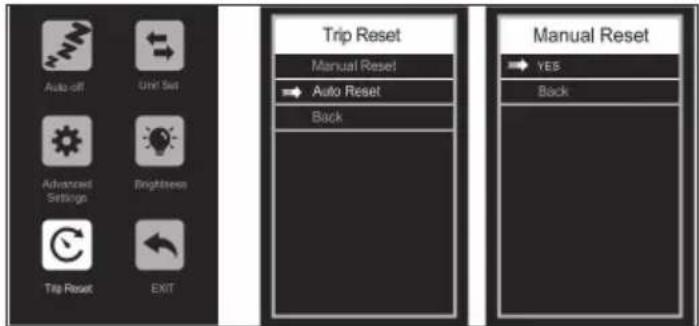

Tur Nullstilling: Hvis du går inn på denne innstillingen, kan du slette data for enkeltdistanse og justere modusen for sletting av enkeltdistanse, som vist i (Figur 4-5).

Det er flere måter å koble fra APPen fra produktet:

• Slå av Bluetooth på telefonen din
• Trykk og hold inne 1 knappen og knappen samtidig i 2 sekunder, Deretter vil måleren vise "Bluetooth løsnet"
  • Velg Fjern enhet i APPen
• Slå av E-sykkelen

Språkinnstilling

Velg og gå inn i grensesnittet for Avanserte Innstillinger.

Gå inn på språkinnstillingene og trykk på eller knappen for å velge ønsket språk. For å lagre innstillingene, hold nede knappen og gå tilbake til forrige meny. Følgende figur viser brukergrensesnittet.

Auto-off Unit Set Advanced Settings Brightness Trip Reset EXIT Trip Reset Manual Reset → Auto Reset Back Manual Reset → YES Back

Figur 4-5

Auto off Unit Set Advanced Settings Bmphiness Trip Reset EXIT Advanced Settings Language System Info. APP Download Back Language English Italiano Deutsche Français Español Polske Nederlands Back

USB-ladekontakt

For enkelhets skyld er det plassert en USB-ladekontakt på displaymodulen. For å få tilgang til kontakten trekker du dekselet til den ene siden.

Koble til SHARP Life APP

Gå til menyen ved å trykke på + og knappen og gå inn i Avanserte Innstillinger-grensesnittet, som vist i (Figur 4-6).

Velg APP-nedlasting og skann QR-koden for å laste ned Sharplife APP på telefonen din. Etter at nedlastingen er fullført, slå på Bluetooth på mobiltelefonen og gå inn på APPen for å søke etter enheten for å koble til. Når instrumentet viser Bluetooth-ikonet som vist i (Figur 4-7), er tilkoblingen vellykket.

Å installere appen tillater nåværende programvareoppdateringer og dermed fortsatte forbedringer.

Legg tl SHARP Life-appen til mobilenheten for å dra fordel av ekstrafunksjonene. Dette inkluderer:

– Hastighetsovervåking på enheten din.

– Endring av hastighet/avstandsenheter mellom kilometer og miles. Klikk på (Legg til enhet), när e-sykkelen er slått på.

Enheten din vil automatisk søke etter din e-sykkel. Sørg for at Bluetooth-funksjonen er aktivert på telefonen din. Tillat stedstjenester hvis det blir forespurt.

Når enheten er funnet, er Bluetooth-paringen utført.

MERK:

Hvis du vil koble til e-sykkelen med en ny konto, er det to måter:

1. Fjern enheten fra forrige konto.

2. Trykk og hold inne knappen 'i' Modus og knappen '-' samtidig i 2 sekunder for å løsne Bluetooth fra displayet, og deretter kan den nye kontoen koble seg til den.

For å legge til din e-sykkel i appen.

Ukentlig, 160-321km(100-200 mi)	Sjekk maskinvaren for riktig moment.Sjekk drivverket for riktig justering og funksjon (inkludert belte, frihjul, kjederamme).Sjekk hjulets retthet og for stille hjuldrift på (uten eikesus)Sjekk rammen for eventuelle skader.	Rengjør rammen ved å tørke den ned med en fuktig klut.Bruk justeringshjul(et) for å stramme gir-/bremsekabler om nødvendig.	Erstatt alle komponenter som er bekreftet av vår produktsupport eller en sertifisert anerkjent sykkelmekaniker for å være skadet utover reparasjon eller ødelagt.
	Sjekk justering av bremseklosser, spenning på bremskabel.
Månedlig, 402-1207 km(250-750 mi)	Sjekk beltestrekking.Sjekk brems- og girvaier for korrosjon eller frynser.Sjekk eikestrammingen.Sjekk montering av tilbehør (monteringsbolter for stativ, skjermutstyr og justering).	Sjekk kranksett og pedal moment.Rengjør brems- og girledninger.Sjekk og stram hjulene hvis det oppdages løse eiker.	Bytt brems- og girvaier om nødvendig.Bytt bremseklosser om nødvendig.
Hver 6. måned, 1207-2011 km(750-1250 km)	Inspekter drivverket (belte, krankdrev, frihjul).Inspekter alle kabler og hus.	Standard justering av en sertifi-sert, anerkjent sykkelmekaniker anbefales.Smør bunnen braketten.	Bytt bremseklosser.Bytt dekk om nødvendig.Bytt ut kabler og hus hvis nødvendig.

Hvis du bruker sykkelen under utfordrende forhold, eller sykler mer enn 2000 km/1250 mi per år, bør du forkorte inspeksjonsintervallene og få utført en inspeksjon av en sykkelservicebutikk hver 6. måned.

Skrueforbindelser

• Sjekk kjøretøyet regelmessig for løse skrueforbindelser i henhold til vedlikeholdsplanen og stram løse skruer med en momentnøkkel.
• Ikke kjør sykkelen hvis du oppdager at noen skrueforbindelser har løsnet.
• La en profesjonell sjekke löse skrueforbindelser hvis du mangler nødvendig ekspertise og nødvendige verktøy.

Ramme og gafler

• Sjekk rammen og den stive gaffelen for sprekker, deformasjon eller misfarging.
• Hvis rammen eller gaffelen er sprukket, deformert, eller misfarget, kontakt en profesjonell umiddelbart.
• Bruk ikke sykkelen hvis du finner noen sprekker, deformasjoner eller misfarging.

Sadel

• Sjekk om du kan vri på setet.
• Hvis du kan vri på setet, stram setepinneklammen. Følg gjeldende moment.
• Sjekk om du kan flytte salen horisontalt i kjøreretningen eller motsatt retning.
• Hvis du kan flytte salen, juster salklemmen.

Hjul

• Sjekk om det forreste eller bakre hjulet kan bevege seg sidelengs og om hjulmutrene beveger seg.
• Hvis hjulmutrene beveger seg, få en profesjonell til å sjekke skrueforbindelsene.
• Hvis den hurtigutlösende akselen beveger seg, juster akselen.
• Hvis det forreste eller bakre hjulet beveger seg sidelengs, få en profesjonell til å sjekke hjulet.
• Sjekk om det er lik avstand på begge sider mellom forhjulet og gaffelen, og mellom bakhjulet og rammen.
• Hvis avstandene ikke er identiske, få en profesjonell til å sjekke for- og bakhjulene.
• Løft sykkelen og dreie forhjulet eller bakhjulet. Sjekk om forhjulet eller bakhjulet svinger sidelengs eller utover.

• Hvis det forreste eller bakre hjulet svinger sidelengs eller utover, få en profesjonell til å sjekke hjulet.

• Sjekk de forreste og bakre felgene for sprekker, deformasjon eller fargeendringer med jevne mellomrom.

• Sjekk om felgen er under det indre røret og felgbåndet.
• Ikke bruk sykkelen hvis felgen er sprukket, deformert, eller misfarget.
• La en profesjonell sjekke om det er noen skader på felgen, materialene, eller aluminiumet.
• Klem forsiktig sammen eikene med tommelen og fingrene for å sjekke om spenningen er den samme for alle eikene.
• Hvis spenningen varierer eller eikene er löse, bør du få en profesjonell til å sjekke eikenes spenning.

Dekk

• Sjekk om dekktrykket er korrekt i henhold til dataene på dekkets sidevegg.
• Sjekk om dekkene er fri for sprekker og skader fra fremmedlegemer.
• Sjekk om du tydelig kan kjenne dekkets mønster.
• Hvis et dekk er sprukket eller skadet, eller mønsterdybden er for lav, få dekket erstattet av en profesjonell.

Bremse

Det er viktig at du lærer og husker hvilken bremsehendel som kontrollerer hvilken bremse (foran/bak) for å sikre din sikkerhet.

For å sjekke hvilken konfigurasjon sykkelen din er satt opp med, klem på en bremsehendel og se om for- eller bakbremsen engasjeres. Gjør nå det samme med den andre bremsehendelen. Husk denne konfigurasjonen. Mens du tester bremsenes konfigurasjon, sørg for at hendene dine komfortabelt kan nå og klemme på bremsene uten problemer. Hvis du opplever problemer eller ubehag når du bruker bremsene, vennligst ta kontakt med oss før du sykler.

Gå gjennom bremsprodusentens brukerhåndbøker og sørg for å vedlikeholde bremsene dine ordentlig. Det er ditt ansvar å kunne gjenkjenne når bremseklossene dine trenger å bli erstattet.

Batteri

Det er essensielt å følge disse instruksjonene og sikkerhetstipsene for å bevare batteriets levetid og sikre riktig ytelse.

• Lad batteriet fullt opp før hver tur for å sikre at det er klart til å gå hele turen. Det vil bidra til å redusere sjansen for overutladning av batteriet.
• Hvis batteriet blir fysisk skadet eller ikke fungerer, hvis det har blitt mistet eller involvert i en ulykke, eller hvis du merker at det fungerer unormalt, vennligst avslutt bruken og kontakt selgeren umiddelbart.

- Lagre batteriet på et tørt, klimakontrollert innendørs sted ved en temperatur mellom 0°C og 40°C.

Spenningen faller när batteriet er lavt, noe som kan resultere i svekket elektrisk kraftassistanse. Det anbefales at du begynner å lade ved 20-40% ladning.

Lade 80-100	% 80% 60%	40% 20%	0-20%
Batterispenning/V	41.6 39 3	7.5 36 34	5 31

Lader batteriet ditt

• Laderen er rangert for 100–240V. Sørg for å sjekke laderen, ladekablene og batteriet for skader før hver lading.
• Lading tar omtrent 3-4 timer. I sjeldne tilfeller kan det ta lengre tid å lade batteriet helt opp, spesielt när sykkelen er ny eller har stätt ubrukt over lengre tid.
• Lad kun batteriet med den medfølgende laderen, da andre kan forårsake skade på batteriet eller øke muligheten for brann eller eksplosjon.
• Selv om laderen er designet for å stoppe ladingen automatisk när batteriet er fullt, bør du ikke la den være koblet til i mer enn 12 timer.
• Sørg for at laderen din er isolert fra væsker, smuss og rusk.

Rekkevidden på én lading avhenger sterkt av flere omstendigheter, som (men ikke begrenset til):

• Værforhold, som romtemperatur og vind;
- Vei forhold, som høyde og veioverflate;
- Sykkeltilstander, som dekktrykk og vedlikeholdsnivå;
- Sykkelbruk, som akselerasjon og girskifte;
• Rytter og bagasjevekt;
- Antall lade- og utladningssykluser;
- Alder og tilstand på batteriet.

Ladeanmerkninger

• Laderen skal kun brukes innendørs i et kjølig, tørt, godt ventilert område på en flat, stabil, hard overflate.
• Unngå å utsette laderen for væsker, støv, rusk eller metalliske gjenstander. Ikke dekk til laderen med noe mens den er i bruk.
• Lagre og bruk laderen på et trygt sted borte fra barn.
• Å lade batteriet fullt opp før hver bruk bidrar til å forlenge levetiden og reduserer risikoen for overutladning.
• Bruk ikke noen annen lader enn den originale laderen du mottok med bestillingen din, eller en lader designet spesielt for den spesifikke sykkelen du kjøpte direkte fra SHARP.
• Denne laderen er designet for standard husholdnings AC strømuttak med 110-240V 50/60 Hz inngangsspenning, og den oppdager og beregner inngangsspenningen automatisk. Ikke forsøk å åpne laderen eller endre inngangsspenningen.
• Ikke rykk eller dra i ladekabelen. Når du trekker ut, dra i plastpluggen for å forsiktig fjerne AC/DC-kabelen.
• Det er normalt at laderen blir moderat varm under lading. Hvis laderen er for varm å berøre, eller hvis du lukter en lukt eller legger merke til andre tegn på overoppheting, slutt å bruke laderen og kontakt SHARP service senter.
• Hold indikatoren vendt oppover når du bruker laderen. Ikke vend laderen, da dette kan hindre kjøling og forkorte levetiden dens.
• Bruk kun den originale laderen levert av SHARP eller en som er designet for din spesifikke sykkelmodell og godkjent av SHARP. Ikke bruk ettermarkedsladere, som kan forårsake skade, alvorlig skade eller død.
• Å ikke følge batteriladeinformasjonen som er oppført her, kan forårsake unødvendig skade på ladekomponentene, batteriet eller laderen, og kan resultere i dårlig batteriytelse eller svikt i å fungere ordentlig. Batteriskade påført på denne måten er ikke dekket av garantien.

Balansering av batteriet ditt

Når du først mottar sykkelen din, er det viktig å følge disse trinnene for å sikre at battericellene dine er ordentlig balansert for å holde dem så effektive som mulig.

1. For den første innledende ladingen når du mottar sykkelen din (eller etter lang lagringstid), sørg for å lade batteriet i minst 4 timer før du sykler.

MERK: Vi anbefaler at du lar batteriet lade i minst 4 timer for de første tre ladningene for å sikre at cellene balanserer ordentlig.

1. Etter de tre første turene, kan du begynne med rutinemessige lade-prosedyrer.

Sjekker det elektriske kjøresystemet

• Sjekk alle kabler for å sikre at det ikke er noen skade.
• Undersøk den digitale visningen for sprekker og skader. Sjekk om den er fast på plass.
• Sjekk kontrollenheten for sprekker og skader. Sjekk om den er fast på plass.
• Sjekk det oppladbare batteriet for å sikre at det ikke er noen skade.
• Sjekk at alle pluggkontaktene er korrekt på plass og koble dem til igjen om nødvendig.
• Sjekk kabelen og det ytre skallet for å bekrefte at det ikke er noen skade.
• Sjekk motoren for å sikre at det ikke er noen skade.

Rengjøring

• Alltid slå av batteriet og fjern laderen fra ladeporten og veggen før du rengjør batteriet eller sykkelen.
• Bruk en tørr eller lett fuktig klut for å rengjøre batteriet eller sykkelrammen. Hvis det er skitt i eller rundt ladeporten, prøv å bruke lavt lufttrykk eller en myk børste for å fjerne det. For instruksjoner om hvordan du rengjør drivverkskomponenter, vennligst se drivverksprodusentens instruksjoner.
• Når du rengjør, sørg for at ladeporten på sykkelen er helt lukket og at ingen vann kommer i kontakt med de elektriske komponentene. Hvis den er våt, la ladeporten være åpen for å tørke helt ut før du kobler til laderen.
• Vær nøye med å ikke skade eller utsette elektriske komponenter for vann. Unngå å høytrykksspyl batteriet, motoren, eller andre elektriske komponenter. Skader på elektriske komponenter eller eksponering for vann kan utløse en brann som kan medføre alvorlig skade eller til og med død. Ikke bruk eller lad et batteri du mistenker har fått vann inni. Tilsvarende må alle kontakter, inkludert ladeporten, være helt tørre og rene før du bruker eller lader sykkelen.
• Bruk ikke alkohol, løsemidler eller slipemidler for å rengjøre laderen. Bruk i stedet en tørr eller lett fuktig klut. Overflate rengjøring av sykkelen KUN.

Serviceinformasjon

ADVARSEL

TEKNOLOGISKE FREMSKRITT HAR GJORT SYKLER OG

SYKKELKOMPONENTER MER KOMPLEKSE, OG TEMPOET FOR INNOVASJON ∅KER.

DET ER UMULIG FOR DENNE HÄNDBOKEN Å GI ALL INFORMASJONEN SOM ER NÖDVENDIG FOR Å RIKTIG REPARERE OG/ELLER VEDLIKEHOLDE DIN SYKKEL.

For å minimere sjansene for en ulykke og mulig skade, må du la en profesjonell utføre all reparasjon eller vedlikehold, inkludert de som ikke er spesifikt beskrevet i denne manualen. Like viktig er det at dine individuelle vedlikeholdskrav vil bli bestemt av alt fra kjørestilen din til geografisk plassering.

Konsulter en profesjonell for hjelp til å bestemme dine vedlikeholdsbehov.

ADVARSEL

MANGE SYKKELSERVICE- OG REPARASJONSOPGAYER KREVER SPESIELL KUNNSKAP OG VERKT∅Y.

Ikke begynn med justeringer eller service på sykkelen din før du har lært

av en profesjonell hvordan du skal utføre dem på riktig måte. Feil justering eller service kan føre til skade på sykkelen eller en ulykke som kan forårsake alvorlig skade eller død.

Hvis du ønsker å lære å utføre større service- og reparasjonsarbeid på sykkelen din, har du tre alternativer:

1. Be om kopier av produsentens installasjons- og serviceinstruksjoner for komponentene på sykkelen din fra servicesenteret, eller kontakt komponentprodusenten.
2. Be om at servicesenteret anbefaler en bok om sykkelreparasjon.
3. Spør servicesenteret om tilgjengeligheten av sykkelreparasjonskurs i ditt område.

Vi anbefaler at du ber en profesjonell sjekke kvaliteten på arbeidet ditt første gang du jobber med noe og før du sykler på sykkelen, bare for å sikre at du gjorde alt riktig. Siden dette vil kreve en mekanikers tid, kan det være en beskjeden kostnad for denne tjenesten.

Vi anbefaler også at du ber en profesjonell om veiledning for å skaffe reservedeler, som indre rør, lyspærer, osv., da det ville være nyttig når du har lært hvordan du skal erstatte slike deler når de krever utskifting.

Garantibetingelser

LENGDE PÅ GARANTI

• Hver sykkel har en nyttig produktlevetid. Denne begrensede garantien antyder ikke eller impliserer at rammen eller komponentene aldri kan bli ødelagt eller vil vare evig. Denne begrensede garantien dekker produksjonsfeil som oppstår innenfor produktets normale levetid og bruk.
• Andre komponenter er dekket av den angitte garantien, om noen, fra deres produsent, og de er ikke dekket under denne begrensede garantien.

GARANTIBETINGELSER

• Denne begrensede garantien gjelder kun for sykler kjøpt i montert og justert tilstand fra autoriserte Sharp-forhandlere.
• Denne begrensede garantien gjelder bare for den opprinnelige eieren av sykkelen og kan ikke overføres til etterfølgende eiere.
• Den originale kjøpskvitteringen er nødvendig for å etablere kjøpsbevis og må gis til Sharp for eventuelle krav. Sharp vil kreve at kundene fullfører en obligatorisk standardprosedyre for garantikrav som vil involvere media som bilder og videoer for å hjelpe Sharp med å finne feilen med produktet. Bare de individuelle komponentene i seg selv er dekket av garantien. Fjerning, montering og justeringskrav til komponentene bæres av kunden som gjør kravet. Kostnadene og ulempene som følger av tap av bruk av produktet er ikke dekket mens garantiprosedyren pågår.
• Skader som følge av normal slitasje, inkludert resultater av tretthet, dekkes ikke. Det er eierens ansvar å regelmessig inspisere og riktig vedlikeholde sin sykkel. Noen elementer som typisk viser skade fra normal slitasje inkluderer: Bremseskiver, Eiker, Dekk, Rør, Frihjulsdrev, Sal, Støttefot
• Blekking av maling forårsaket av effekter av ultrafiolett lys (UV) eller utendørs eksponering er ikke dekket av denne begrensede garantien.
• Alle arbeidskostnader for garantiservice, inkludert overføring av komponenter og/eller installasjon av nye komponenter, er sykkeleierens ansvar.
• På grunn av produktutvikling og foreldelse (som for eksempel produkter som er utgått eller ikke lenger holdes på lager), kan noen rammer eller komponenter være utilgjengelige for eldre modeller. I disse tilfellene kan Sharp velge å tilby en erstatning som de anser for å være den mest sammenlignbare modellen, men å skaffe og betale for komponenter er sykkeleierens ansvar.
• Alle avgjørelser under denne begrensede garantien vil bli gjort etter Sharps eget skjønn, inkludert men ikke begrenset til beslutningen om å reparere eller erstatte et defekt produkt og hvilket erstatningsprodukt

som er det mest sammenlignbare produktet som er tilgjengelig på det tidspunktet.

GARANTIUNNTAK

• Skade eller feil som følge av misbruk, forsømmelse, feil bruk eller ulykke.
• Skade fra stuntkjøring; hopp på rampe; akrobatikk; konkurranser, som sykkelracing, motocross-sykkelracing, eller lignende aktiviteter; eller enhver aktivitet som ikke er i tråd med produktets tiltenkte bruk.
• Skade forårsaket av overdreven eksponering for elementene, som vannskade forårsaket av at sykler ikke oppbevares innendørs.
• Skader som følge av feil lading av batteripakken eller bruk av en lader som ikke er levert av Sharp.

Alle garantier er ugyldige hvis sykkelen utsettes for misbruk, forsømmelse, feilaktig reparasjon, feilaktig montering, mangel på riktig vedlikehold i henhold til eierens manual, endring, modifikasjon, installasjon av inkompatible deler, korrosjon, en ulykke, eller annen unormal, overdreven eller feil bruk. I tillegg dekker ikke denne garantien skader forbundet med kommersiell bruk.

Rettslig dokumentasjon

RoHS

- SHARP bekrefter at dette produktet og dets emballasje er i samsvar med 2017-direktivet som endrer RoHS-direktivet om begrensning av farlige stoffer i elektrisk og elektronisk utstyr, ofte kjent som RoHS.

Oppbevaring

• Lagring av batteriet ditt.
• Hvis du planlegger å lagre sykkelen din (eller ekstra batteri) i mer enn to uker, vennligst sørg for å følge disse retningslinjene for å opprettholde batteriets levetid.
• Sjekk batteriet regelmessig og sørg for å holde ladningen oppe på minst 80%.
• Lagre batteriet ditt på et kjølig, tört sted ved en temperatur mellom -20 °C og 20 °C.
• Å ikke følge riktig batteristell kan forårsake unødvendig skade på komponentene, batteriet og laderen, noe som fører til underprestasjon eller funksjonsfeil. Tap av batterikapasitet er ikke dekket av garantien.

Transport

• Når du sender eller transporterer batteriet over lange avstander, inkludert flyreiser, bør ladningen reduseres til 50% eller mindre i tilfelle det blir skadet under transport. Pakk det nøye. Transporter aldri et skadet batteri på et fly.
• Transport og/eller frakt av batteriet ditt kan være underlagt restriksjoner og kan kreve spesiell håndtering, merking og emballasje. Informer deg selv om gjeldende juridiske krav og forskrifter i landet eller staten din, og sjekk med flyselskapet eller transportøren din.
• Vær oppmerksom på at din elektriske sykkel kan være betydelig tyngre enn en sykkel uten motorstøtte.

Feilsøking

Feilkode

Hvis det er noe galt med det elektriske systemet, vil det vise en feilkode på displayet. Ikke nøl med å ta kontakt med vårt servicesenter for å feilsøke problemene.

90% E30

Her er definisjonene av feilkodene.

Feilkode Definisjon
21 Unormal strøm
23 Motor ute av fase
24 Feil i Hall-signalet for motoren
25 Unormal bremsing
30 Kommunikasjonsproblem

Symptomer Mulige årsaker Vanligste løsninger
Sykkelen fungerer ikke.	1. Utilstrekkelig batterieffekt2. Feilkoblinger3. Batteriet er ikke fullstendig plassert i skuffen4. Feil sekvens for å slå på5. Bremsene er påført	1. Lad batteriet2. Rengjør og reparer kontakter3. Installer batteriet korrekt4. Slå på sykkelen med riktig sekvens5. Frigjør bremsene
Uregelmessig akselerasjon og/eller redusert toppfart.	1. Utilstrekkelig batterieffekt	1. Lad eller bytt batteri
Motoren reagerer ikke når sykkelen er slått på.	1. Løs ledningsnett2. Løs eller skadet motorpluggledning3. Skadet motor	1. Reparer og/eller koble til på nytt2. Sikre eller erstatte3. Reparer eller erstatt
Redusert rekkevidde.	1. Lavt dekktrykk2. Lavt eller defekt batteri3. Kjøring med for mange bakker, motvind, bremsing, og/eller overdreven last4. Batteriet er utladet over lang tid uten regelmessige ladinger, er gammelt, skadet.5. Bremser gnir	1. Juster dekktrykket2. Sjekk tilkoblinger eller lad batteriet.3. Hjelp med pedaler eller juster rute.4. Kontakt produktstøtte hvis rekkevidden fortsetter å avta.5. Juster bremsene
Batteriet vil ikke lade.	1. Laderen er ikke godt koblet2. Lader skadet3. Batteriet er skadet4. Skadet ledningsnett	1. Juster tilkoblingene2. Erstatt3. Erstatt4. Reparer eller erstatt
Hjul eller motor lager merkelige lyder.	1. Løse eller skadde hjulspaker eller felg2. Løs eller skadet motorledning3. Bakgiret skifter ikke	1. Stram, reparere, eller erstatte2. Koble til eller erstatt motoren.3. Juster bakgir

Teknisk spesifikasjon

Modell BK-GS03E-W BK-GS03E-G
Generelt
Farger Hvitt Grå
Størrelse M M
Maks hastighet (EU/UK) 25 km/t 25 km/t
Kilometerstand opptil 85 km opptil 85 km
Vekt 19.5 kg 19.5 kg
Maks last 120 kg 120 kg
Rytterhøyde	165-190 cm	165-190 cm
Elektronikk
Motor	36V 250W	36V 250W
Batteri	36V 7.8Ah/280.8Wh	36V 7.8Ah/280.8Wh
Sensor	Kadenssensor, Dreiemomentssensor	Kadenssensor, Dreiemomentssensor
Display	IP66 Vanntett TFT Farge LCD-skjerm	IP66 Vanntett TFT Farge LCD-skjerm
Lader	100V-240V/2A Smartlader	100V-240V/2A Smartlader
Ladetid	4 timer 4 timer
Rammesett
Ramme	Aluminiumslegeringsramme	Aluminiumslegeringsramme
Hjul
Dekk	700C × 35C Kenda® Dekk	700C × 35C Kenda® Dekk
Felger Aluminiumslegering Svart	Aluminiumslegering Svart
Frontnav	M9 × 13G × 36H Gjennomgående aksel	M9 × 13G × 36H Gjennomgående aksel
Eiker	Variabel diameter 304 Rustfritt stål	Variabel diameter 304 Rustfritt stål
Bremser
Bremser	Shimano® AMT 200JRRXRX155 skivebremser med 160mm rotorer	Shimano® AMT 200JRRXRX155 skivebremser med 160mm rotorer
Bremsespaker	Shimano® AMT200JRRXRX155	Shimano® AMT200JRRXRX155
Drivverk
Kjedehjul	PIONEER-244A-5 1/2*3/32*44T*9/16*170	PIONEER-244A-5 1/2*3/32*44T*9/16*170
Kjede	C8 1/2*3/32*108L	C8 1/2*3/32*108L
Krank	170mm 170mm
Pedaler	HFbike®	HFbike®
Komponenter
Sadel	Svart sal	Svart sal
Sadelstolpe	Φ27.2*2.3*350mm Aluminiumslegering	Φ27.2*2.3*350mm Aluminiumslegering
Styre	Aluminiumslegering, 680mm	Aluminiumslegering, 680mm
Stemme	Aluminiumslegering	Aluminiumslegering
Rammestørrelse 19,3 tommer (49 cm)
Anbefalt rytterhøyde 5'6"-6'3" 165 cm–190 cm
A Seterørlengde 52,07 cm 520 mm
B Reach 34,04 cm 340 mm
C Stå over Høyde 78,99 cm 790 mm
D Akselavstand 102,11 cm 1020 mm
E Bunnbrakettens høyde 29,97 cm 300 mm
F Sadelhøyde 91,95 cm - 107,95 cm 920–1080 mm

B A SHARP F C E D

Varumärke:

Bluetooth®

For at forhindre brand skal stearinlys og andre fl ammer holdes væk fra dette produkt.

ADVARSEL: Bær en beskyttelseshjelm!

Risiko for ulykke og skade

Risiko for ulykke og skade!

Fjernelse af batteri til bortskaffelse

TRIN 1: Installer og juster styret

som vist i (Figur 1-3, 1-4).

c. Juster instrumentpanelet og reflektorniveauet til en vandret position, så de er i en lige linje, som vist i (Figur 1-3).

Gå til menuen ved at trykke på + og knappen og gå ind i det avancerede Indstillinger-interface, som vist i (Figur 4-6).
