NAUDOJIMO INSTRUKCIJA BK-DM032 SHARP

Naudokitės šiuo Greitojo gido, kad nustatytumėte ir pradėtumėte naudoti savo elektrinį dviratį. Norėdami gauti išsamesnės informacijos apie savo elektrinio dviračio modelį, prašome kreiptis į internetinę instrukciją, kurią galite rasti sekdami žemiau esančią nuorodą arba nuskenuodami QR kodą ir ieškodami pagal modelio pavadinimą BK-DM03, BK-DM032.

Greito pradžios vadovas

Garantijos vadovas

Ikroviklio naudojimo instrukcija

Šešiakampis raktas 5mm

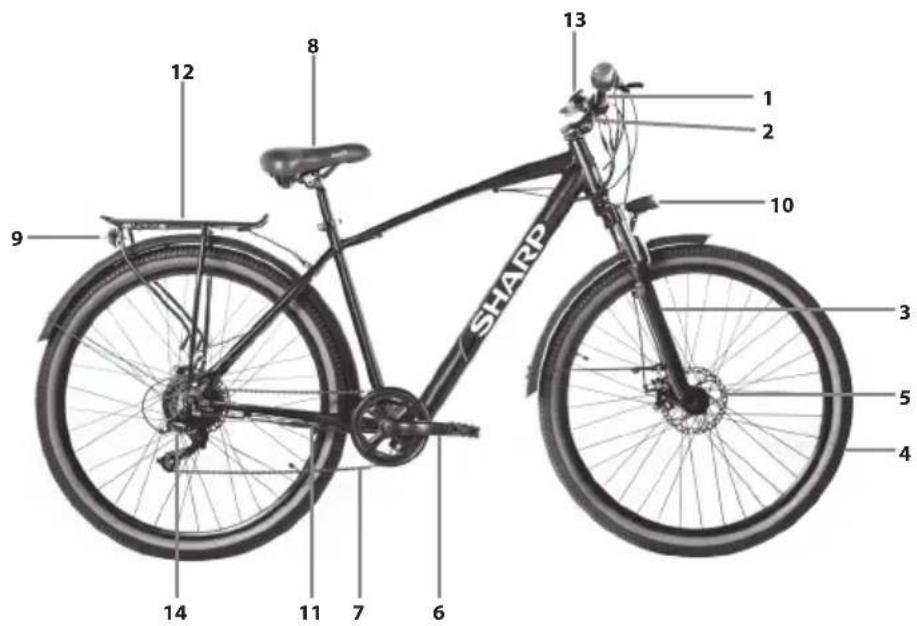

1 2 3 4 5 6 7 8 9 10 11 12 13 SHARP

1. Vairo rankenèlè
2. Kamienas
3. Priekiné šaké
4. Ratas
5. Diskinis stabdis
6. Svirtis
7. Grandiné
8. Šedé
9. Galiné šviesa
10. Priekiné šviesa
11. Šoninis statmenis
12. Laikiklis
13. Ekranas:
14. Perjungikliai

Svarbūs saugos nurodymai

ATSARGIAI ELEKTROS SMUGIO PAVOJUS NEATIDARYTI

Prieš naudodami prietaisą, perskaitykite šiuos saugos nurodymus ir atkreipkite dėmesį i įspėjimus:

Mirkčiojanti lemutė su rodyklės simboliu lygiakraščiame trikampyje skirta pranešti naudotojui apie neizoliuotos „pavojingos įtampos” atsiradimą gaminio korpuse, kuri gali būti pakankamai stipri, kad žmonėms sukeltų elektros smūgį.

Šauktukas lygiakraščiame trikampyje skirtas pranešti naudotojui apie svarbius naudojimo ir priežiūros (techninės priežiūros) nurodymus prietaiso naudojimo leidinyje.

Šis simbolis reiškia, kad gaminys turi būti utilizuojamas aplinką tausojančiu būdu, o ne išmetamas su buitinėmis atliekomis.

KS jtampa

II klasés jranga

Kad nesukeltumėte gaisro, žvakes ar kitus atviros liepsnos šaltinius laikykite atokiai nuo šio gaminio.

SVARBU: Atidžiai perskaitykite ir išsaugokite šiuos nurodymus.

DÉMESIO: Dèvěkite apsauginj šalmą! Norédami sumažinti sužeidimo riziką, važiuodami dévěkite tinkamą šalmą!

Avarijos ir sužalojimo rizika

• Netinkama elektrinio dviračio eksploatacija dėl nepakankamų žinių gali sukelti avariją. Prieš važiuodami susipažinkite su elektrinio dviračio funkcijomis.
• Iš anksto susipažinkite su stabdžių svirtimi, jei nepakankamai žinote, kur yra priekiniai ir galiniai stabdžiai. Prieš važiuodami taip pat atitinkamai sureguliuokite.
• Prašome įsitikinti, kad stabdžiai yra tinkamai sureguliuoti ir veikia gerai.

DÉMESIO: Aparatūra gali būti ne visiškai priveržta, įskaitant, bet neapsiribojant varžtais, veržlémis, priekinio rato veleno, galinio rato, vairavimo mechanizmais (vairu, stiebu), stabdžių sistema, važiuoklės sistema, pedalais ir t.t.

Norėdami sumažinti sužeidimo riziką, įsitikinkite, kad visi dviračio elementai yra tvirtai ir teisingai pritvirtinti, o įrangos netekimo, sugadinimo ar kitų pažeidimų nėra.

IŠPĚJIMAS: Šis dviratis skirtas suaugusiems. Vaikai gali važiuoti tik su suaugusiųjų priežiūra.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, įsitikinkite, kad dviratis ir bet kurios jo struktūros nėra pasiekiamos vaikams iki 3 metų amžiaus.

DÉMESIO: Dél netinkamo dviračio naudojimo gali įvykti komponentų gedimas.

Avarijos ir sužalojimo rizika!

• Nevažiuokite per šlaitus ar kalnelius su dviračiu.
• Nevažiuokite šiuo dviračiu krosovo maršrutais.
• Nevažiuokite dviračiu per laiptus, uolas ar kitus pakilimus, kurių aukštis didesnis nei 15 cm.

Netinkami priedai ar pakeitimai dviračiui ir neteisingi priedai gali sukelti dviračio gedimus.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, nepridėkite jokių papildomų priedų, kuriuos nepirkote iš pardavėjo arba neįgijote pardavėjo leidimo, įskaitant, bet neapsiribojant vaikų saugos sėdynėmis, priekabomis ir pan.

DÉMESIO: Nevairuokite dviračiu rizikingai.

Norėdami sumažinti nelaimingų atsitikimų ir sužalojimų riziką, dviratį važiuokite tik teisingai. Įsitikinkite, kad galite kontroliuoti dviratį, ir nebandykite pavojingų veiksmų, įskaitant, bet neapsiribojant, važiavimą be rankų, šuoliais ir riedėjimais ant galinio rato.

PAVOJUS: Dviračio priežiūros stoka kelia nelaimingų atsitikimų ir sužalojimų riziką

Tikrinkite dviratį prieš kiekvieną važiavimą, įskaitant, bet neapsiribojant, stabdžių funkcija, padangų nusidėvėjimu ir PSI, varžtų ir veržlių būkle, vairavimu ir spindulių įtempimu.

Jeigu važiuodami išgirstate bet kokį nejprastą triukšmą, nedelsdami sustabdykite ir patikrinkite visą dviratį.

DĖMESIO: Užtikrinkite visišką laikymąsi vietos įstatymų.

Baudų ir konfiskavimo rizika!

Prieš važiuodami dviračiu, įsitikinkite, kad dviratis atitinka jūsų vietos įstatymų standartus.

Reflektoriai nėra pakankamas šviesos šaltinis. Važiavimas auštant, sutemus, naktį ar kitu laiku, kai matomumas yra prastas, be tinkamos dviračio apšvietimo sistemos ir be reflektorių, yra pavojingas ir gali sukelti rimtų sužalojimų ar net mirtį.

Jeigu jūsų dviratis netinka tinkamai, galite prarasti kontrolę ir nukristi.

Per stipriai priveržti varžtai gali ištempti ir deformuotis.

Nepavieskite savo baterijos aukštai temperatūrai.

Važiavimas su netinkamai sureguliuotais stabdžiais ar nusidėvėjusiomis stabdžių kaladėlėmis yra pavojingas ir gali sukelti rimtų sužalojimų ar net mirtį.

Niekada nepripūskite padangos virš maksimalaus padangos šoninėje sienelėje arba ratlankio nurodyto slėgio. Jei ratlankio maksimalus slėgio reitingas yra mažesnis nei padangos maksimalios, visada naudokite mažesnį reitingą. Viršijus rekomenduojamą maksimalų slėgį gali išsprogdinti padangą iš ratlankio arba sugadinti ratlankį, kas gali pakenkti dviračiui ir sužeisti važiuotojui bei praeiviams. Geriausias ir saugiausias būdas pripūsti dviračio padangą iki tinkamo slėgio yra su dviračio pompa, kuri turi integruotą slėgio matuoklj.

Pernelyg staigiai arba stipriai naudojant stabdžius, gali prasidėti ratų užblokuojimas, dėl to galite prarasti kontrolę ir nugriūti. Staigi arba per didelė priekinio stabdžio naudojimo gali sukeltas motociklo stipinimas per vairą, kas gali baigtis rimtais sužalojimais arba mirtimi.

Nedelsdami sustabdykite jkrovimo procedūrą, jei pastebite keistą kvapą ar dūmą.

• „SHARP“ neatsako už sužalojimus/mirtį, atsiradusią dėl netinkamo naudojimo.
• Sharp neatsako, jei nesilaikote vietos reglamentų ir apribojimų.
• Garantija neapima žalos, kurią sukėlė netinkamas prietaiso naudojimas, ypač naudojant ne namų ūkio tikslams, taip pat pakeitimai ir/ar pritaikymai, reikalingi šalims ar regionams, kuriems jis pradinėje stadijoje nebuvo suprojektuotas.

- Visada laikykitės vietos eismo taisyklių ir nacionalinių įstatymų bei reglamentų, naudodamiesi savo elektriniu dviračiu.

- Visada laikykitės vietinio greičio limito. NEVIRŠYKITE elektrinio dviračio greičio limito.

- Naudodami šią priemonę visada dévėkite apsaugines priemones.

- Visada važiuodami savo elektriniu dviračiu dévékite saugos šalmą.

- Bütinai vairuokite abiem rankomis. Draudžiama vairuoti viena ranka.

- Nevažiuokite paspirtuku esant blogoms oro sąlygoms.

• Nenaudokite šio elektrinio dviračio atliekant triukus ar pavojingus manevrus. Tai dviratis, skirtas naudoti namų aplinkoje.
• Nevežkite kitų žmonių ar tokių daiktų kaip krepšiai.
• Vietose, kur daug žmonių, važiuokite lėtai.
• Prieš naudodami įsitikinkite, kad visi varžtai ir veržikliai yra priveržti ir įprastos būklės.
• Isitikinkite, kad sulankstomojo veleno galas jeina i anga išskleidžiant elektrinį dviratį.
• Paspirtuku nevažiuokite nelygiais keliais, per balas, alyvą ar ledą.
• Neatlikite staigių judesių eisme ar tokių veiksmų, kurių kiti gali nesitikėti.
• Nevažiuokite elektriniu dviračiu, jei esate už šalies amžiaus ribu.
• Nevežkite e-dviračiu greičiau nei leidžia šalies teisės aktai e-dviračiams.
• Nenaudokite elektrinio dviračio, jei jis yra sugadintas.
• Nenaudokite elektrinio dviračio, jei jo baterija skleidžia keistą kvapą ir/arba jkaista.
• Nenaudokite elektrinio dviračio, jei iš jo pradeda tekėti skystis, vengkite kontakto ir laikykite jį nepasiekiamoje vaikų vietoje.
• Prieš naudojant, įsitikinkite, kad elektrinis dviratis nėra pažeistas. Nevažiuokite, jei yra pažeidimų.
• Įsitikinkite, kad prieš naudodamiesi elektriniu dviračiu perskaitėte visą šį naudotojo vadovą.
• Išmokite važiuoti savo elektriniu dviračiu prieš naudodamiesi viešoje erdvėje.
• Šj elektrinį dviratį galima atpažinti pagal modelio ir serijos numerį, esantį ant vertinimo plokštės.
• Varomają jėgą sukuria elektrinis variklis, esantis varomajame rate.
• Ant e-dviračio gali važiuoti tik vienas žmogus.
• Nekoreguokite šio elektrinio dviračio jokiu būdu.
• Nenaudokite jokių dalių ar priedų, kurie nėra SHARP rekomenduojami ar patvirtinti.
• Važiuokite elektriniu dviračiu lygiomis dangomis. Nevairuokite virš nurodyto nuolydžio.
• Per didelis naudojimas sumažins šio elektrinio dviračio tarnavimo laiką.
• Naudojant gali įkaisti stabdžiai ir susijusios dalys. Po naudojimo nelieskite.

Įspėjimai dėl akumuliatoriaus ir įkroviklio

• Nejjunkite elektrinio dviračio, kai jis jkraunamas.
• Kai akumuliatorius jkraunamas iki galo, ištraukite jkrovimo laidą.
• Ekrane esantis akumuliatoriaus indikatorius rodo jo tarnavimo trukmę.
• Kai akumuliatorius yra mažos įkrovos, elektros pagalbos gali silpnėti. Rekomenduojama pradėti įkrauti esant 20-40% įkrovos.
• Ikraukite akumuliatorių po kiekvieno naudojimo.
• Jei elektrinis dviratis néra naudojamas ilgą laiką, jkraukite jį bent kartą per mėnesį. Atkreipkite dėmesį, kad jei akumuliatoriaus ilgą laiką nejkrausite, jis gali įsijungti į savisaugos būseną ir nejkraus. Tokiu atveju kreipkitės į savo prekybos centra.
• Norėdami įkrauti, pirmiau įstatykite įkroviklio laidą į įkrovimo lizda, o tik po to į elektros tinklo lizda.
• Ikraunant akumuliatorių įkrovimo indikatorius šviečia raudonai; tai reiškia, kad vyksta įprastas įkrovimas. Kai indikatoriaus spalva pasikeičia įžalią, įkrovimas baigtas.
• Naudokite tik originalų įkroviklį įkrauti akumuliatoriui.
• įkroviklis turi perkrovos apsaugos funkcija, jei elektrinis dviratis yra 100% pilnai jkrautas, įkroviklis automatiškai sustabdys įkrovimą.
• Atsikratykite baterijų ir elektrinių dviračių laikydamiesi jūsų šalyje galiojančių reglamentų.

Maitinimo elementai

- Nelaikykite maitinimo elementų aukštoje temperatūroje ir nedėkite tokiose vietose, kur temperatūra gali staigiai pakilti, pvz. prie židinio ar prieš tiesioginius saulės spindulius.

- Neveikite baterijų per dideliam spinduliuojančiam karščiui, nemeskite jų į ugnį, nesiskaidykite jų ir nedarykite toNebandykite pakrauti neperkraunamų baterijų; jos gali pratekėti arba sprogti.

- Maitinimo elementas gali sprogti, jeigu jį mesite į ugnį arba mechaniškai traiškysite ar pjaustysite.

- Palikus maitinimo elementą itin aukštos temperatūros aplinkoje jis gali sprogti arba iš jo gali ištekėti degūs skysčiai ar dujos.

- Veikiamas itin žemo oro slėgio maitinimo elementas gali sprogti arba iš jo gali ištekėti degūs skysčiai ar dujos.

- DÉMESIO: Sprogimo ar įrangos pažeidimo rizika, jei naudojamos netinkamo tipo baterijos.

- Nenaudokite skirtingų maitinimo elementų kartu arba maišykite naujus ir senus maitinimo elementus.

- Nenaudokite kitokių maitinimo elementų, negu nurodyta.

Šio įrenginio ir maitinimo elementų utilizavimas

- Negalima išmesti šio gaminio ar jo akumuliatorių kaip netrinkuojamas komunalines atliekas. Gražinkite jį į nurodytą WEEE perdirbimo tašką pagal vietinius įstatymus. Tai padėtų išsaugoti išteklius ir apsaugoti aplinką.

- Dauguma ES šalių įstatymiškai reguliuoja akumuliatorių šalinimą. Ant elektros įrangos, pakuotės ir akumuliatorių yra perdirbimo simboliai, kad primintų vartotojams teisingai atsikratyti šių daiktų. Naudotojai turi naudoti esamas naudotos įrangos ir maitinimo elementų surinkimo vietas. Norėdami gauti daugiau informacijos, susisiekite su prekybos centru arba vietinėmis valdžios institucijomis.

- Akumuliatoriuje ir jo jkroviklyje yra pavojingu medžiagų. Visada laikykitės akumuliatorių ir jų jkroviklių atokiai nuo vaikų, gyvūnų ar žmonių, kurie nesupranta jų keliamų pavojų.

CE pareiškimas:

• „Sharp Consumer Electronics Poland sp. z. o. o.“ pareiškia, kad ši įrenginys atitinka būtinus reikalavimus ir kitas svarbias radijo ir telekomunikacijų įrangos direktyvos 2014/53/ES nuostatas.
• Visas ES atitikties deklaracijos tekstas yra prieinamas sekdami nuorodą www.sharpconsumer.com ir tada įvedus savo modelio atsisiuntimo skyrių ir pasirinkus „CE pareiškimai“.

Elektrinio dviračio dalys

- 1 × Elektrinis dviratis

Priedu děžutě

• 1 × Glaustas naudojimo vadovas (šis dokumentas)
• 1 × Garantijos kortelė
  • 1 × [kroviklio naudojimo instrukcija
  • 1 × ikroviklis
• 2 × Pedalai

Priedų dėžutė

(Žiūrėkite 1pirmame puslapyje)

Dviračio dalys

(Žiūrėti 21 puslapyje)

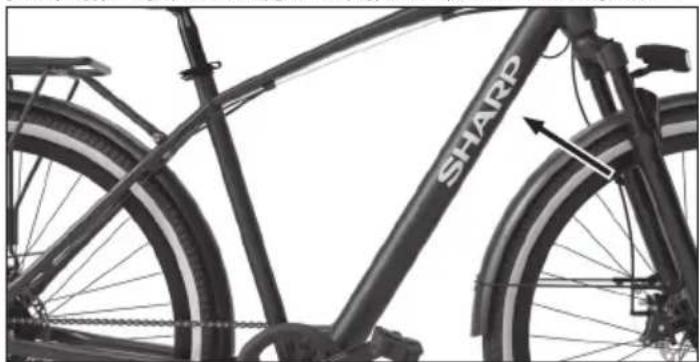

Dviračio rémo numeris

Dviračio rėmo numeris yra jspaustas ant vamzdžio, kaip parodyta paveikslėlyje. Tai yra unikalus jūsų elektrinio dviračio identifikatorius. Jei jūsų dviratis yra pavogtas, tai serijos numeris suteikia jums didžiausią galimybę jį susigrąžinti. Būtų gera idėja jį užsirašyti arba nusifotografuoti.

Surinkite E-dviračio

Dviratis ateina surinktas su pasuktu vairu. Pasukite vairą, žiūrėdami j dedikuotą pastraipą. Pedalai turi būti surinkti.

Žiūrėkite į dedikuotą pastraipą. Pašalinkite apsaugas ir padėkite teisingai, kad galėtumėte naudoti dviratį. Norėdami jį pašalinti ir perstatyti, žiūrėkite į dedikuotą pastraipą.

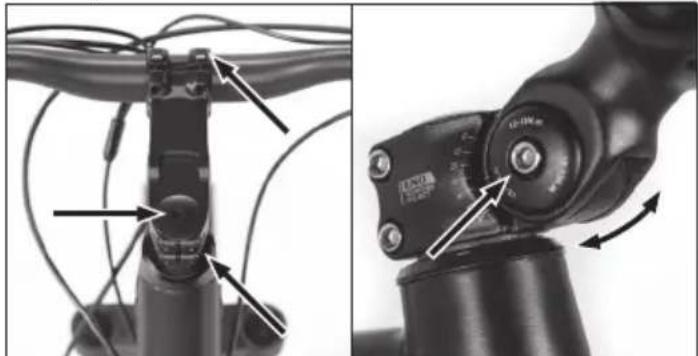

ŽINGSNIS 1: Idiekite ir reguliuokite vairo strypą

a. Vairą apsukite statmenai dviračiui, jei reikia, galite koreguoti vairo kampą. Naudokite šešiakampį raktą, kad atlaisvintumėte varžtus ir sureguliuotumėte vairą, po to vėl juos prisukite.
b. Naudokite šešiakampj raktą, kad atlaisvintumėte kampo reguliavimo varžtą stiebo apačioje. Atsukite stiebą į tinkamą kampa ir vėl prisukite varžtą.

İSPĖJIMAS: būkite atsargūs ir tvirtai užfiksuokite visus užraktus prieš važiuojant dviračiu.

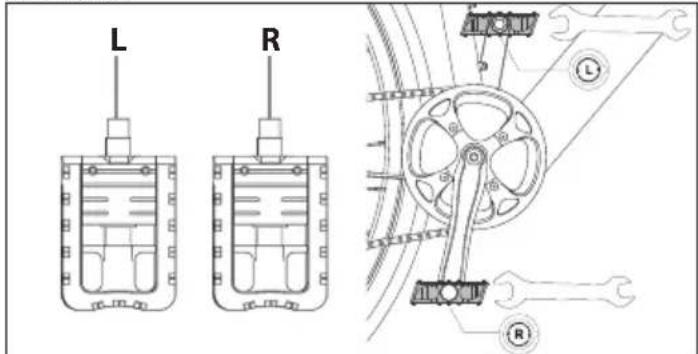

ŽINGSNIS 2: Idiekite pedalus

Naudokite 15 mm veržle, kad pritvirtintumėte pedalus, kaip parodyta paveikslėlyje.

L R L R

PASTABOS:

Prieš surinkdami, varžtu sriegius tepkite tepalu.

Patikrinkite galines dangtelius abiejose pedalèse, kad nustatytumète kuri yra kairioji, o kuri dešinioji pedala. Atkreipkite dèmesj, kad dešinysis pedalas susisuka pagal laikrodžio rodyklę, o kairysis - prieš laikrodžio rodyklę. Itsitikinkite, kad sukimo momentas yra 35 N·m.

3 ŽINGSNIS: Balnelio aukščio reguliavimas ir prisukimas

Sureguliuokite balneli

Teisingas balnelio reguliavimas yra svarbus kūno pozicijai važiuojant ir leidžia pasiekti geriausius rezultatus mažiau apkraunant sąnarius.

Prieš naudodami, važiuodami dviračiu ir sureguliuokite balnelio aukštį ir kampa.

Aukštis

Balnelio aukštis turi būti reguliuojamas pagal koju ilgi. Aukštis yra teisingas, jei, sédint, apatinėje padėtyje esančią pedalą pasiekiate kulnu. Kojos turi būti visiškai tiesios. Sureguliuokite aukštį pagal šiuos nurodymus.

Atidarykite uždarymo svirtj ir sureguliuokite balnelio aukštj, po to vėl

prisukite varžtą arba segtuką, užfiksuodami atramą.

1 2 3

PASTABOS:

Aukščio reguliavime bet kuriuo atveju gerbkite STOP žymę ant sėdynės strypo. Ipjova visada turi būti įterpta i rėmo vamzdžio vidų.

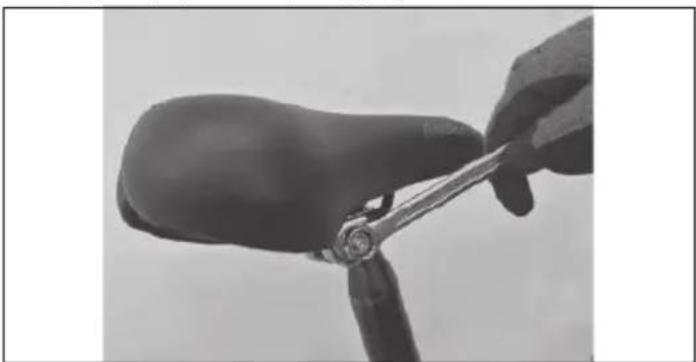

Kampas

Jei norite, kad balnelis būtų nevisiškai horizontalus, bet su šiek tiek pakelta „noselė“, turite atlaisvinti užrakto, esančio po balneliu, ir pakoreguoti kampa. Vėl užfiksuokite užraktą, kad balnelis nesislinktu.

Svetimas balnelio padėties pakeitimas, net nedidelės, gali paveikti komfortą, važiuojant. Rekomenduojama, kiekvieną kartą keičiant nustatymą, atlikti tik vieną pakeitimą vienu metu ir palaipsniui, kol rasite patogiausią ir teisingą padėtį.

Ant sédynès strypo yra įpjova su sustojimo riba. Įsitikinkite, kad spaustukų varžtai, reguliuojantys balnelio padėtį, yra gerai užfiksuoti.

Kaip naudotis E-dviračiu

Prieš pirmą kartą naudodamiesi, pilnai jkraukite baterija.

Reguliariai tikrinkite padangų slėgį, kad pasiektumėte geriausius rezultatus.

Kaip jkrauti

a. Atidarykite gumos dangtelj ir jkiškite kroviklj i elektrinio dviračio krovimo prievadą. Isitikinkite, kad jkroviklio lizdas yra nurodytoje kryptyje.

b. Prijunkite kroviklj prie sieninės elektros lizdo.

c. Prijungus prie baterijos kroviklio, baterija pradės krostis ir krovimo indikatorius ant kroviklio pasidarys raudonas.

d. Kai jkrovimas baigtas, indikatorius pakeičia spalvą i žalią. Kai pilnai ikrauta, nuimkite akumuliatoriaus jkroviklj.

e. Uždarykite gumos dangtelj po ikrovimo.

"Rodyklė užpildyti baterijos lygi

Elektrinės pagalbos sistema

Šis elektrinis dviratis yra su „pagalbos sistema“, kurioje yra variklis, baterija ir greičio jutiklis.

Svarbu žinoti, kad sistema jjungta, variklis sureaguoja ir tiekia energiją tik tada, kai važinėjate. Kai nustojate važinėti, variklis išsijungia ir elektros pagalba nejgalinama.

Visuose pedalais varomuose dviračiuose variklis išsijungia ir elektros pagalba sustoja, kai pasiekiamas didžiausias leistinas greitis 25 km/h, o elektriniai dviračiai šj greitj viršija.

Kai greitis nukrenta žemiau šios vertės, elektra vėl pradeda padėti vėl jsijungia, kol nueinate.

Elektrinį dviratį junkite ilgai spaudžiant ⏻ mygtuką ekrane, kad jjungtumėte.

Ekrano funkcijos:

1 2 3 3 4 5 + - E 2 3

1. „ON/OFF“ maitinimo mygtukas – Prijungia ir išjungia dviratj

2. „F-E“ LED lemputės – rodo esamą akumuliatoriaus talpą

3. „+/-” mygtukas – Pasirinktas pedalo pagalbos lygis

1 lygis

2 lygis

3 lygis

4 lygis

5 lygis

Pagalbos su pedalais sistema jsijungia spaudžiant „ON/OFF“ mygtuką. Pagalbos lygis nustatomas j „1“, žemiausią.

Norėdami jį pakeisti: pradėkite minėti pedalus ir stabilizuokite greitį; paspauskite mygtukus „+ / -”, kad pasirinktumėte reikiamą pagalbą.

Éjimo pagalba:

Paspaudę ir laikydami „-” mygtuką 3 sekundes jungia vaikščiojimo pagalbos režimą.

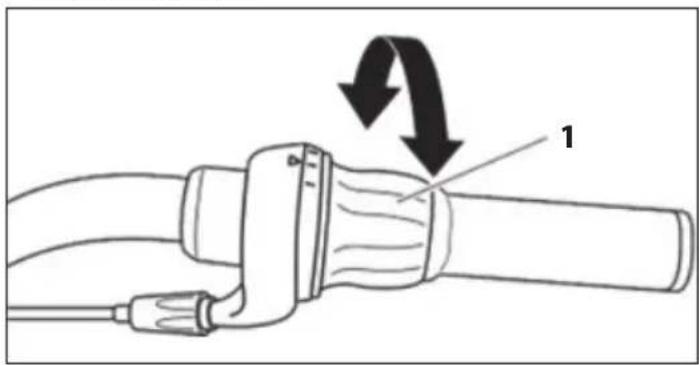

Pakeisti pavaras

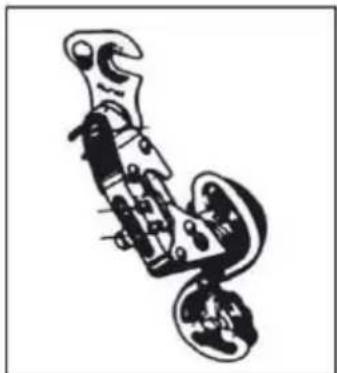

Naudokite pasukrį rankenėlėje dešinėje pusėje, kad veiktumėte galinį perjungiklj. Šalia besisukančios rankenos matomas pavaros pasirinktas indikatorius.

Norėdami naudoti perjungiklj su pasukimu, sekite toliau:

a. Spauskite pedalus i priekj.
b. Pasukite žiedą (1) ranka pagal laikrodžio rodyklę, kad perkelti i mažesnji krumpliaratj, kuriame pedalavimas bus sunkesnis.
c. Pasukite pavarų keitimo žiedą ranka pagal laikrodžio rodyklę. pasukite prieš laikrodžio rodyklę, kad pereitumėte į didesnę pavarą, kurioje pedaluoti bus lengviau.

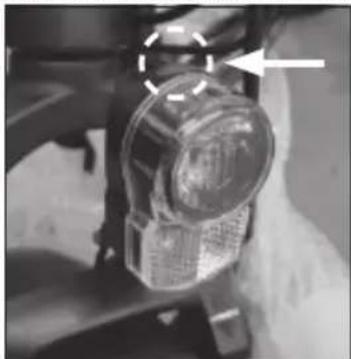

Apšvietimas yra viena iš esminių dviračio naudotojo saugumo elementų, ir jis turi būti įrengtas. Jei ketinate važiuoti esant mažam matomumui, įsitikinkite, kad apšvietimas veikia tinkamai.

Dviratis aprūpintas priekiniais ir galiniais žibintais, kuriais maitinami AAA akumuliatoriai.

Norėdami juos jungti, paspauskite mygtuką ant šviesos.

Akumuliatoriai laikomi pavojingu gaminiu, todėl jie turi būti išmesti į numatytą konteinerį.

Akumuliatoriaus ir jkroviklio priežiūra

LITIO AKUMULIATORIUS

Pasibaigus kiekvienam dviračio naudojimui arba jei akumuliatorius išsikrovęs, ikraukite ji.

Po ilgo naudojimo akumuliatoriaus talpa palaipsniui mažės.

Vidutinis akumuliatoriaus tarnavimo laikas priklauso nuo asmeninio naudojimo ir laikymo sąlygų. Net tinkamai prižiūrimos pakartotinai jkraunamos baterijos nėra amžinos. Vidutiniškai litio akumuliatorius išlieka aktyvus apie 500 įkrovimo ciklų. Reikėtų atsižvelgti į tai, kad su kiekvienu įkrovimu akumuliatoriaus „talpa“ proporcingai mažėja. Net daliniai įkrovimai (pavyzdžiui, 1 valandos įkrovimas) turi būti laikomi, galimų ciklų skaičiaus atžvilgiu, kaip visiškas įkrovimas. Periodiškai visiškai iškraukite akumuliatorių ir įkraukite jį.

Jei dviračiu nesinaudojama ilgesnį laiką, akumuliatorių įkraukite bent kartą per du mėnesius, palikdami jį krauti apie 4 valandas. Tokiu atveju nekreipkite dėmesio į akumuliatoriaus įkroviklio šviesas.

Kai akumuliatorius visiškai išsikroves, jj reikia iš karto jkrauti. Neišnaudokite iškrauto akumuliatoriaus, bet iškart pradėkite jkrovimo ciklą. Tokiu atveju atlikite ilgesnį jkrovimo ciklą, apie 6 valandas, kad baterija būtų visiškai aktyvuota.

Rekomenduojama dviračiu naudotis kartą arba du per metus, kol baterija visiškai išsikrauna. Tada visiškai jkraukite ji. Šis procesas turi teigiamą poveikį akumuliatoriaus tarnavimo laikui.

Akumuliatoriaus talpa ekrane

Kai jjungiate dviračio variklj ir pradedate pedaluoti, akumuliatoriaus piktograma ekrane rodo momentinį ikrovimą, o ne tikrają ikrovos prieinamumą.

Įkalnės maršrutų atvejais, kai variklis labiau įtempęs, indikatorius gali parodyti sumažintą likusią įkrovimą (ekrane mažėja užsidegusių LED skaičius). Kai variklis sustoja, stotelės ar inercijos atveju (pavyzdžiui, nusileidus), indikatorius gali parodyti didesnį užtikrinamą įkrovimą (nesant apkrovos variklyje, padidėja akumuliatoriaus įtampa).

Todėl geriausias laikas užtikrinti likusį akumuliatoriaus įkrovimą yra pasiekus pastovų greitį ir esant lygiui tiesam keliui, po akumuliatoriaus darbo stabilizavimo.

Baterijos ikrovimas

Ikraukite akumuliatorių, neišimdami jo iš rémo.

Po kiekvieno dviračio naudojimo visada verta ikrauti akumuliatorių. Visuomet ikrautas akumuliatorius pailgina jo tarnavimo laiką.

Privaloma naudoti pridėtą akumuliatoriaus įkrovikli ir laikytis jo instrukciju. Nenaudokite akumuliatoriaus įkroviklių, kurių Sharp nepatvirtino. Jie gali pažeisti akumuliatorių ir sutrumpinti jo tarnavimo laiką. Naudojant asmeninius aksesuarus, kurie nebuvo pridėti su dviračiu, teisėta garantija automatiškai baigsis.

Prieš įkrovimą kruopščiai perskaitykite šias instrukcijas ir laikykitės jų proceso metu.

• Naudokite tik pridėtą akumuliatoriaus įkroviklj.
• Laikykite akumuliatoriaus jkroviklj ir akumuliatorių toli nuo vaikų ir gyvūnų
• Ikrovimo procesas turi būti atliekamas erdvioje, vėsioje ir sausoje vietoje; toli nuo tiesioginių šilumos šaltinių ir drėgmės.
• Jei ikrovimo procesas vyksta, kai akumuliatorius yra dviračio viduje, isitikinkite, kad jis stabiliai ant stovo ir išjungtas.
• Ikrovimo metu ikrovikliui jšilti yra normalu.
  • Nedengkite akumuliatoriaus jkroviklio.
• Laikykite kištukus visada švarius ir sausus.
• Nedrėkinkite akumuliatoriaus įkroviklio.

• Nenaudokite akumuliatoriaus jkroviklio ir/ar akumuliatoriaus, jei jie sugadinti.

• Visada pirmiausia prijunkite [krovikli] prie akumuliatoriaus, o tada prie maitinimo lizdo.

• Nevykdykite jkrovimo proceso veikiant tiesioginėmis saulės spinduliais.
• Nenaudokite akumuliatoriaus ikroviklio kitais tikslais ar kitiems jrenginiams.
• Įtampos kritimai įkrovimo ciklų metu gali sugadinti akumuliatorių.
• Įtampos kritimai įkrovimo ciklų metu gali sugadinti akumuliatorių.

Neišdrjskite palikti akumuliatoriaus prijungto prie jkroviklio ilgiau nei 8 valandas.

Jei akumuliatoriaus temperatūra per daug pakyla, bus jaučiamas nemalonus kvapas: nedelsiant sustabdykite įkrovimą ir susisiekite su paslaugų centru.

Akumuliatoriaus DUK

Ar normalu, kad akumuliatorius sušyla jkrovimo metu?

Taip, jkrovimo metu akumuliatorius sušyla.

Akumuliatoriaus jkroviklio priežiūra

Laikykitės šių akumuliatoriaus jkroviklio priežiūros instrukciju:

• Kai akumuliatorius pilnai ikrautas, pirmiausia atjungti laidą nuo lizdo, o tada nuo akumuliatoriaus maitinimo kabelio.
• Laikykite akumuliatoriaus ikroviklj sausoje ir švarioje vietoje.
• Akumuliatoriaus jkroviklis nereikalauja priežiūros. Bet koks atidarymas arba manipuliavimas draudžiamas.
• Jei jtariate, kad akumuliatoriaus ikroviklis pažeistas, kreipkitės į paslaugų centra.
• Jei kabelis pažeistas, kreipkitės i paslaugų centra jį pakeisti.
• Jei akumuliatoriaus jkroviklio temperatūra per daug pakyla (daugiau nei 65°C), bus jaučiamas nemalonus kvapas: nedelsiant sustabdykite jkrovimą ir susisiekite su paslaugų centru.

Priežiūra ir valymas

Technologiniai pasiekimai padarė E-dviratį ir jo komponentus sudėtingesniais nei anksčiau, o inovacijų tempas didėja. Dėl šios nepertraukiamos evoliucijos svarbu, dėl bet kokio mechaninio ir / arba elektros remonto ir / arba priežiūros, kreiptis į įgaliotą aptarnavimo centra. Dėl rutininės priežiūros ir valymo, laikykitės žemiau pateiktų nurodymų.

Inspektavimas ir priežiūra

Saugumui ir ilgam dviračio tarnavimo laikui užtikrinti rekomenduojama reguliariai jj tikrinti, kad suvoktume mechaninės dalies būklę ir, jei reikia, paprašytume techniko pagalbos.

Gerai mechaninės ir elektrinės dalies būklės palaikymas yra pagrindinis Jūsų saugumui naudojimo metu. Periodiškai tikrinkite laidininkus ir elektros jungtis, kad įsitikintumėte, jog jos nėra pažeistos.

Dviračio dalis	Visada patikrin-kite prieš naudo-jimą	Perio-diškai tikrinkite	Valykite ir tepkite	Regu-liuokite ir veržkite	Taisykite, jei reikia
Padangų slėgis
Padangų būklė
Stabdžių reguliavimas
Vairo užraktas
Ekranas:
Balnelio užraktas
Stabdžių kaladėlės
Stabdžių kabelio įtempimas
Stipinų įtempimas
Rato centravimas
Stebulės
Grandinės tepimo
Galinis pavarų perjungiklio kalibravimas
Reflektoriai
Akumuliatorius ir akumuliatoriaus įkroviklis
Vairas
B,B.
Varžtai, veržlės, sraigtai, užraktai

Komponentai, linkę i įprastinį susidėvėjimą (pvz., padangos, grandinė, stabdžiai) nėra padengiami garantijos.

Dviračio pagrindinė priežiūra gali ir turi būti atliekama tiesiogiai savininko; nereiškia specialių įrankių ar specifinių techninių žinių, viršijančių šio vadovo paaiškinimus.

Čia pateikiame keletą intervenciju, kuriuos galite atlikti patys, pavyzdžiu. Visi kiti inspektavimo, priežiūros ir remonto paslaugos turi būti atliekamos specializuotame centre kvalifikuoto techniko. Visada kreipkitės į techninį paslaugų centra dėl bet kokių abejonių ar neaiškumu.

Reguliuokite stabdžius

Dviratis yra su MECHANINIŲ DISKINIŲ STABDŽIŲ sistema

Diskinių stabdžių kaladėlės reikalauja minimumo susidėvėjimo prieš pasiekian optimalu stabdymą. Be to, diskai perkaista veikiant, nesitepkite jų, kai jie ką tik sustojo. Jeigu sugedo viena iš dviejų stabdžių sistemų, iškart

atlikite remonta, nes vienas stabdis néra pakankamas saugiam stabdymui garantuoti.

Patariama kruopščiai patikrinti kaladėles, apvalkalus ir tempimo kabelius bei jų tepalus. Jei pastebėjote susipainiojusias ar pailgintas spirales, išlenktus galus, rūdis ar susidėvėjimą, greitai pakeiskite pažeistas dalis. Norėdami pakeisti kaladėles, atlaisvinkite fiksavimo varžtą, kol kaladėlė išeis, ir pakeiskite ją.

Isitikinkite, kad stabdžių kaladėlės tvirtai pritvirtintos (prispaudimas 5/8 Nm).

Tačiau jei kyla abejonių arba pastebite bet kokią anomaliją naudojimo metu, kad dviračio būtų patikrintas mechaniko.

Reguliuokite pavarą

Jei grandinė sunkiai pakyla ant didžiojo galinio žvaigždutės (pavarų perjungiklis ant vairo yra pasukta iki maksimumo), šiek tiek atsukite varžtą B, vengiama kad grandinė eitų už paskutinės žvaigždutės.

Jei grandinė sunkiai nusileidžia ant mažosios galinės žvaigždutės, šiek tiek atsukite varžtą A, kad suderintumėte perjungiklio įtaisą ant mažosios žvaigždutės.

Varžtu ir veržliu priveržimas

Naudojimo metu dėl vibracijos kai kurie varžtai gali atsilaisvinti. Patariame periodiškai tikrinti varžtu tvirtumą. Kiekvienas pažeista ar prarasta dalis pakeiskite iškart. Žemiau pateikta kai kurių komponentų surinkimo priveržimo sukimo verčių lentelė. Kiekvienam komponentui pateikiamas „minimumo – maksimumo” intervalas, kuriame tie komponentai paprastai laikomi. Lentelė yra grynai indikacinė, nes vėl pasikartojame, kad įvairūs kintamieji prisideda prie tikslinio sukimo laipsnio, kuris turi būti taikomas įvairioms varžtoms, tokioms kaip medžiaga, naudojama varžtai ir / arba sriegiui, sekcijos ir medžiagos, ant kurios veikiate, storio, ir žinoma, interfeisuojamų dalių medžiaga.

Priveržimo sukimo verčių yra išreikstos niutonmetrias; atsiminkite, kad norėdami teisingai atlikti šią operaciją, reikalingas raktas, kuris atsijungia, kai pasiekiamas norimas sukimas.

Priekinės stebulės veržlė 20 - 27 Nm
Galinės stebulės veržlė 27 - 33 Nm
Balnelio spaustukas 7 - 22 Nm
Stabdžiai 10 Nm
Stabdžių kaladėlė 8 Nm
Stabdžių kabelis 5 Nm
Galinių pavarų perjungiklio kabeliai	5 - 6 Nm
Sėdynės spaustukas 10 - 14 Nm
Vairo kolonėlės veržlė ir varžtas 18 -	20 Nm
Pavarų perjungiklis ant pakabos 12 -	15 Nm
Priekinės pavaros perjungiklio veržlė	5 - 7 Nm
Diskinių stabdžių suportų veržlė 6 - 8 Nm
Stiebas prie šakės 5 - 8 Nm
Stiebas prie vairo 5 - 8 Nm
Perjungikliai ant vairo 10 Nm
B.B. grandinės ratas ir alkūnė 32 - 50	Nm
BSA B.B. dalis	70 Nm
Pedalai	34 - 40 Nm

Isijudinimo laikotarpis

Jūsų dviratis bus efektyvesnis ir išliks optimaliai būklė ilgą laiką, kurios metu bus laužomas prieš pradėjus intensyviau naudoti.

Stabdžių arba pavarų kabeliai, stipinai ir kitos mechaninės dalys gali atsilaisvinti pirmajame naudojimo etape, tad reikės paslaugų centro koregavimo.

Mes rekomenduojame po 30/35 valandų naudojimo ir bet kuriuo atveju po pirmojo 30 dienų, patikrinti elektrinį dviratį paslaugų centre.

Bet kuriuo atveju, dėl bet kokios problemos ar abejonės, kurių negalite išspręsti patys, visada kreipkitės į specializuotą techninės pagalbos centrą ir nenaudokite dviračio esant realioms ar tariamoms anomalijoms.

Rekomenduojama patikrinti mechanika prieš kiekvieną naudojima.

Po kiekvienos ilgos ar sudėtingos kelionės ant neužpildytos vietos, veikiant vandeniui ar smėliui ir bet kurluo atveju kas 150 km.

• Nuvalykite dviratj.
• Suteptukite grandinę, lavina ratą, pavarų dėže ir tada pašalinkite perteklinio aliejaus. Galite paprašyti savo pasitikinčio techniko patarimo dėl geriausios rinkoje esančių tepimo priemonių ir priežiūros dažnumo.
• Užspauskite priekinį stabdį ir stumkite dviratį pirmyn ir atgal, įsitikinkite, kad viskas tvarkoje. Jeigu girdite garsą su kiekvienu judesiu, greičiausiai sutrukimai yra su vairu: susisiekite su paslaugų centru.
• Pakelkite priekinį ratą nuo žemės ir pasukite jį dešinėn ir kairėn, užtikrindami, kad vairas būtų švelni. Jei vairas pasisuka kietai, greičiausiai sutrukimai yra su vairu: susisiekite su paslaugų centru.
• Isitikinkite, kad veržlės, varžtai, užraktai ir visos mechaninės bei fiksavimo dalys yra uždarytos ir neapsidėvėjusios / nepažeistos.

Dviratis ir jo mechaninės dalys yra veikiamos susidėvėjimo. Medžiagos, iš kurių jos sudarytos, turi skirtingus gyvavimo ciklus. REKOMENDUOJAMA PERIODIŠKAI ARBA MAŽIAUSIAI KAS METUS PATIKRINTI Dviratis, ĮVERTINTI TEISINGĄ FUNKCIONALUMĄ IR DALIŲ DĖVĖJIMOSI BŪKLĘ IR JĄ PAKEISTI, JEI REIKIA.

Tuščia padanga

Nenaudokite dviračio, jei padanga yra tuščia ar iš dalies tuščia. Nešiokite ją pėsčiomis.

Jei padanga pradūrinėta, atlaisvinkite ratą nuo ašies, kad ją nuimtumėte, ir išleidkite orą iš padangos. Nuimkite padangą padangų svirtele, kad pašalintumėte ją nuo ratlankio. Pašalinkite perforuotą vidinį vamzdelį

ir pakeiskite jj. Šiek tiek pripūskite kamerą ir pritvirtinkite padangą ant ratlankio virš kameros. Būkite atsargūs, kad nesugnybtumėte naujos vidinės kameros tarp ratlankio ir padangos. Pasukite ratą, kad įsitikintumėte, jog visa padanga yra tinkamai pritvirtinta ant ratlankio ir kad kamera yra visiškai jos viduje. Lėtai pripūsti iki rekomenduojamo slėgio, tikrinant padangos padėtį ant ratlankio. Pritvirtinkite ratą atgal. Jei kyla sunkumu, kreipkitės į servisą, kuris juos pakeistų.

Rekomenduojame šią operaciją vykdyti tik naudojant padangu svirtelę. Kitaip, naudojant atsuktuvą arba bet kokią kitą įrankių, rizikuojate pradūrinėti vidinį vamzdelį.

Nuvalykite dviratj

Dulkes nuo rėmo nuvalykite minkštu audiniu, purvą pašalinkite drėgnu audiniu ir neabrazyviniu valikliu. Nenaudokite aukšto slėgio ploviklių. Atsargiai nusausinkite visas dalis ir periodiškai užtepkite blizgesio vaško.

Valykite plastikines dalis ir padangas muilu ir vandeniu, atsargiai nusausinkite.

Jei naudojote šlapiomis ar lietingomis dienomis, atsargiai nusausinkite dviratį prieš jį parkuodami.

Nelaikykite dviračio tiesioginių saulės spindulių, drėgmės ar lietaus veikiamoje vietoje. Jei negalite jo patalpinti po pastoge, uždenkite jį tamsiu vandeniui atspariu apdangalu.

Druska yra labai korozuojanti. Jei gyvenate ar naudojate dviratį pakrančių zonose, rekomenduojama dviratį dažnai plauti nuolat pašalinant druską, visada atsargiai nusausinkite ir dažykite antikorozine medžiaga ne dažytose dalyse.

Periodiškai tepkite ašj, laisvą ratą, grandinę ir kitas dalis, kurios to reikalauja. Periodiškai tikrinkite varžtus, veržles, sraigtus, užraktus, kad jsitikintumėte, jog jie yra tvirti.

Dviračio laikymas

Laikykite dviratj sausoje ir uždengtame vietoje, vengiant tiesioginio saulės, blogo oro ir druskos poveikio.

Jei planuojate ilgą laiką nenaudoti dviračio, prieš jį parkuodami, gerai ir kruopščiai nuvalykite.

Iš dalies nusileiskite padangas ir, jei įmanoma, pakabinkite dviratį ir užđenkite rankšluosčiu, pageidautina medvilniniu. Nenaudokite plastikinio uždangalo.

Ikraukite akumuliatorių ir palaikykite jį pakrautą kartą per du mėnesius, kad išvengtumėte visiško išsikrovimo. Išitikinkite, kad akumuliatoriaus įkroviklis nėra prijungtas prie elektros tiekimo ar dviračio.

Rekomenduojama ličio akumuliatoriaus laikymo temperatūra yra nuo 0° iki 25°. Venkite laikyti akumuliatorių per šaltose ar per karštose vietose.

Neleiskite akumuliatoriui ilgą laiką būti veikiamam šilumos šaltinių (+ 35/40 °).

Neleiskite akumuliatoriui likti su kondensatu, kuris gali ją sugadinti, sukelti trumpojo jungimo ar korozijos.

Gedimų nustatymas ir šalinimas

Aprašymas Priežastys Sprendimas
Problema galiniu pavarų perjungikliu	Laisvos ir/ar susidėvėjusios kabeliaiNetinkamas sureguliavimas	Kalibruokite ar pakeiskite kabeliusKalibruokite galinį pavarų perjungiklj
Problema su grandine	Laisvas grandinės jungtisLankstytas ar sulaužytas grandinės jungtisNereguliuota pavarų dėžė	Priveržkite varžtusPakeiskite grandinės jungtįKalibruokite galinį pavarų perjungiklj
Triukšmas pedalais	Grandinė nepalubrikavoSulaužyti pedalų guoliaiSulaužyti B.B. guoliaiSulankstytas alkunės svirtisAtlaisvinti B.B.	Sutepkite grandįPakeiskite pedaląPakeiskite B.B.Pakeiskite alkūnęUžfiksuokite B.B.
Laisvas ratelis nesisuka	Laisvo rato kaiščiai užblokuoti	Tepkite laisvą ratą ar jei reikia pakeiskitejj
Stabdžiai neveikia tinkamai	Susidėvėjusios stabdžių kaladėlėsŠlapios ar nešvarios stabdžių kaladėlėsLaisvos ir/ar pažeistos kabeliaiStabdžių svirtis užblokuotaNetinkamas stabdžių reguliavimas	Pakeiskite stabdžių kaladėlesValykite stabdžių kaladėles ir ratlankiusKalibruokite ar pakeiskite kabeliusKalibruokite stabdžių svirtįKalibruokite stabdžius
Stabdant girdimas švilpimas	Susidėvėjusios stabdžių kaladėlėsNetinkamas stabdžių reguliavimasŠlapios ar nešvarios stabdžių kaladėlėsLaisvos stabdžių rankenos	Pakeiskite stabdžių kaladėlesKalibruokite stabdžiusValykite stabdžių kaladėles ir ratlankiusPatikrinkite rankenų varžtus ir užfiksuokite teisingai
Stabdant girdimas duslus garsas	Iškilimas ant ratlankioRatas nėra išlygintasNetinkamas stabdžių reguliavimasLaisvos stabdžių rankenosLaisvas vairas	Suremontuokite ar pakeiskite ratlankį (kreipkitės į servisą )Suremontuokite ratą (kreipkitės į servisą )Kalibruokite stabdžiusPatikrinkite rankenų varžtus ir užfiksuokite teisingaiPriveržkite vairą
Žvangėjantis ratas	Pažeista stebulėRatas nėra išlygintasUžrakintas vairasRatas nėra tinkamai pritvirtintas	Pakeisti stebulęPataisykite ratą (kreipkitės į aptarnavimą)Kalibruoti vairąPatikrinti ratą
Vairavimas nėra sklandus	Ratas nėra išlygintasUžrakintas vairasRėmo arba šakės deformacija	Pataisykite ratą (kreipkitės į aptarnavimą)Kalibruoti vairąKreipkitės į aptarnavimą dėl taisymo
Dažni pradurimai	Pažeista arba sena vidinė kameraPažeista padangaPadanga netinka ratlankiuiPadanga nepatikrinta po ankstesnio pradurimoPer žemas padangos slėgisSpokes išsikiše iš ratlankio	Pakeisti vidinę kamerąPakeisti padangąPakeisti padangąPakeisti padangąPatikrinkite slėgį ir sureguliuokitePakeisti spiltelę
Dviračiui sumažėjęs autonomija ir/ar greitis	Maža baterijaSugadinta arba nusidėvėjusi baterijaMažas rato slėgisStabdžiai trinasi į ratlankiusVėjo kryptis, kylimas...	Įkrauti baterijąPakeisti baterijąPripūsti padangasKalibruoti stabdžiusIr iespėjams, ka šādos lietošanas gadījumos celojumaautonomijatieksamazinātatiek samazināta šādos gadījumos.
Dviratis veikia, bet ekranas nerodo baterijos įkrovos talpos	Atlaisvėję jungikliaiPažeistas kabelis / apvalkalasPažeistas ekranas	Patikrinti visus jungikliusPatikrinti visus kabelius ir apvalkaląPakeisti ekraną
Ekrane matoma baterijos įkrova, bet dviratis neveikia	Sugadintas stabdžio inhibitoriusVariklio kabelio jungiklis atlaisvėjęs	Patikrinti stabdžius , pakeisti inhibitoriųPatikrinti jungiklj
Variklis veikia be pedalų	Sugadintas jutiklisSugadintas/pažeistas valdiklis	Pakeisti jutikljPakeisti valdiklj

Techninės specifikacijos

Modelis BK-DM03, BK-DM032
Bendras
Nominali greitis 25 km/val
Dviračio svoris 25,5 kg
Nuvažiuotinas atstumas* apytiksliai. 45 km
Maksimali apkrova 100 kg
Vairuotojo ügis 150-190 cm
Padangu/rato dydis 29" x 2,125
Rémas
	Plieninis rémas su pakabos priekiniu šakeliu
Elektronika
Variklis Galinio hub'o variklis 36V*250W
Akumuliatoriaus DM03 36V 7,8Ah (280Wh) / DM032 36V 10Ah (360Wh) Li-ion, paslépti j rémą
Akumuliatoriaus ikrovimo ciklai Nuo 600 iki 700
Ekranas: LED 5 lygio pagalba
Akumuliatoriaus ikroviklis AC 100V-240V /DC 42V 2A
Ikrovimo laikas 4-5 valandos
Stabdžiai
	Mechaniniai diskiniai stabdžiai 160mm
Stabdžių svirtys Aliumininiai stabdžių svertai su išjungimo sistema
Pavarų perjungiklis
	Revoshift 6 greičių, Shimano Tourney TZ

PASTABOS:

Dviračio buvimo diapazonas su pedalų pagalba gali kisti priklausomai nuo naudojimo sąlygų ir gabenamų svorių. Šias vertes gali įtakoti vartotojo svoris, maršruto tipas (stačios įžemės), sunkių daiktų transportavimas, padangu slėgis, nepalankios oro sąlygos, taip pat dažni sustojimai ir važiavimo pradėjimas, taip ženkliai sutrumpinant važiavimo diapazoną.
