Tuotetyyppi	Itseliikkuva ruohonleikkuri
Merkki	Husqvarna
Malli	LC 551VBP
Moottori	Kawasaki FJ180V, 4-tahti
Iskutilavuus	161 cm³
Nimellisteho	2,9 kW @ 2800 kierr./min
Leikkuuleveys	51 cm
Leikkauskorkeus	26–74 mm (6 asentoa)
Keräyssäiliön tilavuus	65 L
Ajonopeus	3–6 km/h (säädettävä)
Paino (tyhjä)	54 kg
Polttoainetyyppi	Lyijytön bensiini, oktaaniluku ≥ 90
Polttoainesäiliön tilavuus	1,9 L
Suositeltu moottoriöljy	SAE 30 tai SAE 10W-30 (laatu SF, SG, SH, SJ tai sitä parempi)
Öljysäiliön tilavuus	0,7 L
Sytytystulppa	NGK BPR5ES
Elektrodien väli	0,6-0,8 mm
Taattu äänitehotaso	98 dB(A)
Tärinätaso (kahva)	4,5 m/s² (säkin kanssa) / 4,2 m/s² (ilman säkkiä)
Käynnistysjärjestelmä	Köysikäynnistys
Käyttö	Itseliikkuva, säädettävä nopeus
Turvalaitteet	Terän kytkintanko, takasuojus
Leikkauskorkeuden säätö	Keskitetty, vipu

Usein kysytyt kysymykset - LC 551VBP HUSQVARNA

Miten LC 551VBP -ruohonleikkuri käynnistetään?

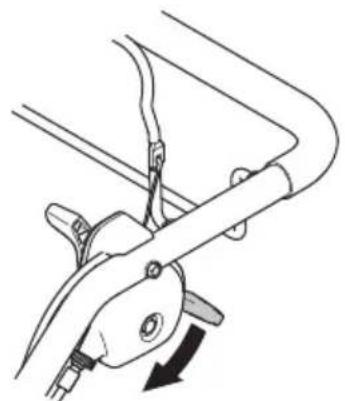

Asetu koneen taakse. Kylmässä moottorissa aseta kaasuvipu stateri-asentoon. Vedä hitaasti käynnistysnarusta kunnes tunnet vastusta, vedä sitten reippaasti. Käynnistyksen jälkeen aseta kaasu täyskaasulle. Lämpimässä moottorissa ei stateria.

Mitä moottoriöljyä käytetään ja miten tarkistaa taso?

Käytä SAE 30 tai SAE 10W-30 -laatuöljyä (SF, SG, SH, SJ tai sitä parempi). Tarkista taso tasaisella alustalla mittatikulla: tason on oltava ylämerkin kohdalla. Säiliön tilavuus on 0,7 L.

Miten leikkauskorkeus säädetään?

Käytä pyörän lähellä olevaa keskitettyä vipua. Työnnä sitä eteenpäin laskeaksesi korkeutta (26–74 mm) ja taaksepäin nostaaksesi. Saatavilla on 6 asentoa. Älä koskaan säädä korkeutta moottorin käydessä.

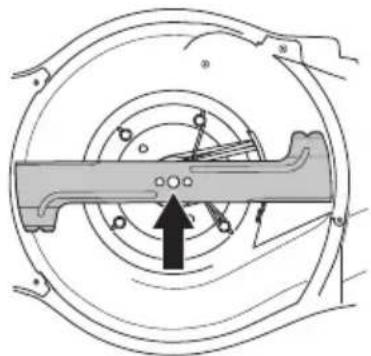

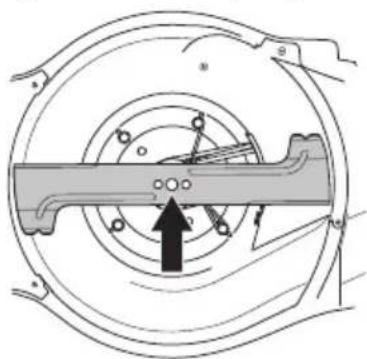

Miten leikkuuterää huolletaan?

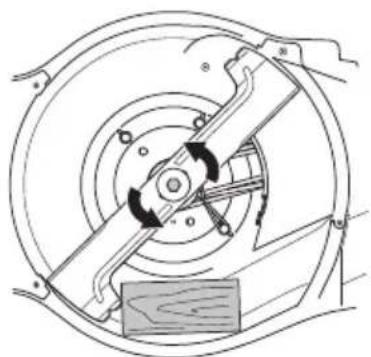

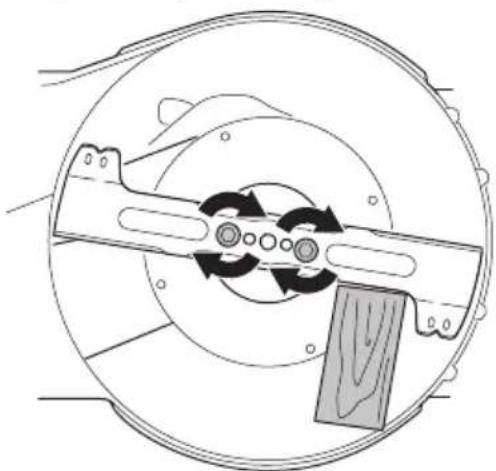

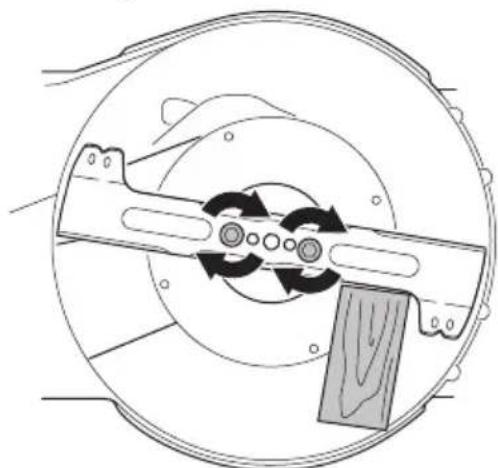

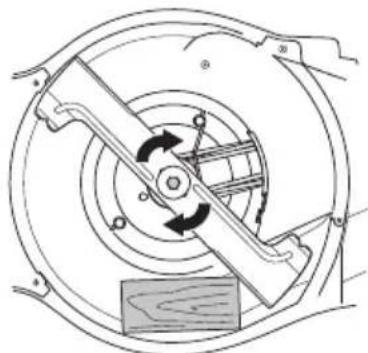

Irrota sytytystulpan johto. Lukitse terä puupalikalla, irrota keskimmäinen pultti (vastapäivään). Puhdista ja teroita tarvittaessa. Tarkista tasapainotus. Kokoa kiristämällä 50 Nm. Käytä aina käsineitä.

Mitä tehdä, jos leikkuri tärisee epänormaalisti?

Pysäytä moottori heti. Tarkista, onko terä vaurioitunut, epätasapainossa tai moottorin akseli vääntynyt. Vaihda terä tarvittaessa. Jos tärinä jatkuu, ota yhteys valtuutettuun huoltoon.

Miten ilmansuodatin puhdistetaan?

Irrota suodattimen kansi. Ota paperisuodatin pois. Puhdista kopauttamalla sitä tasaista pintaa vasten. Älä käytä liuotinta tai paineilmaa. Vaihda se, jos se on kulunut. Varmista hyvä tiiviys kootessa.

Mitä bensiiniä leikkurissa käytetään?

Käytä lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 (RON). Jos saatavilla, suositellaan ympäristöystävällistä (alkylaatti)bensiiniä. Älä koskaan käytä E85:ä (85 % etanolia). Säiliön tilavuus: 1,9 L.

Miten moottoriöljy vaihdetaan?

Anna moottorin jäähtyä. Aseta astia tyhjennystulpan alle. Irrota tulppa ja tyhjennä käytetty öljy. Laita tulppa takaisin ja täytä 0,7 L uudella öljyllä (SAE 30/10W-30). Tarkista taso mittatikulla. Hävitä käytetty öljy ongelmajätteenkeräyspisteessä.

Miten ohjaustanko taitetaan kuljetusta varten?

Löysää molempien puolien alemmat nupit. Liu'uta vivut urien loppuun asti. Taita ohjaustanko eteenpäin. Palauttaaksesi, nosta se pystyyn ja kiristä nupit. Varmista, että kaapelit eivät jää puristuksiin.

Mitkä ovat tärkeimmät turvavarusteet?

Terän kytkintankoa on pidettävä painettuna, jotta terä pyörii; vapautettuna terä pysähtyy 3 sekunnissa. Käytä aina suojavarusteita: suljetut kengät, pitkät housut, tarvittaessa kuulosuojaimet. Älä koskaan käytä konetta ilman suojakuoria.

KÄYTTÖOHJE LC 551VBP HUSQVARNA

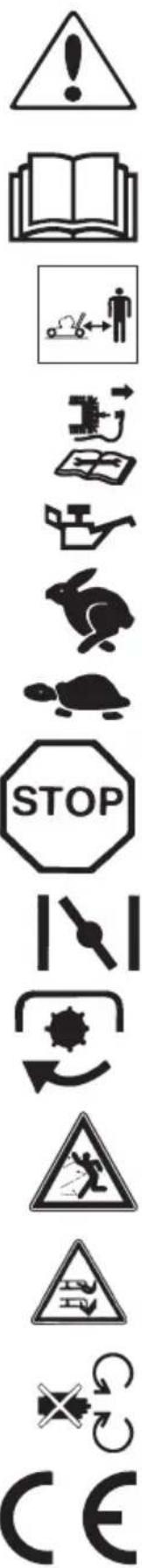

VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

Varmista, ettei työalueella ole asiattomia.

Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Mittatikku / öljyn lisääminen

Nopea

Hidas

Pysäytä moottori.

Rikastin

Teräkytkin

Varo sinkoutuvia esineitä ja kimmokkeita.

Varoitus pyörivistä teristä. Varo käsiä ja jalkoja.

Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä.

Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.

Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Älä koskaan käytä konetta sisätiloissa tai tiloissa, joissa ei ole ilmanvaihtoa. Pakokaasut sisältävät hiilimonoksidia, hajutonta, myrkyllistä ja hengenvaarallista kaasua.

Rajahdysvaara

Erittäin kuuma ulkopinta.

Laite toimitetaan ilman öljyä.

Lisää öljyä ennen kuin käytät konetta.

Älä koskaan käytä moottoria sisällä, suljetuissa tai huonosti ilmastoiduissa tiloissa.

Moottori ei toimi E85-nimellä myytävällä polttoaineella (85% etanolia).

Tulenteko, avotuli ja tupakointi kielletty.

Selvitys vaaratasoista

Varoitukset on jaettu kolmeen luokkaan.

VAROITUS!

VAROITUS! Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän vakava vamma tai kuolema tai ympäristön vahingoittuminen.

TÄRKEÄÄ!

TÄRKEÄÄ! Tätä käytetään, jos käyttöohjeen

noudattamatta jättämisestä voi seurata käyttäjän

loukkaantuminen tai ympäristön vahingoittuminen.

HUOM!

HUOM! Tätä käytetään, jos käyttöohjeiden noudattamatta jättämisestä voi seurata materiaalin tai koneen vaurioituminen.

Sisältö Hyvä asiakas!

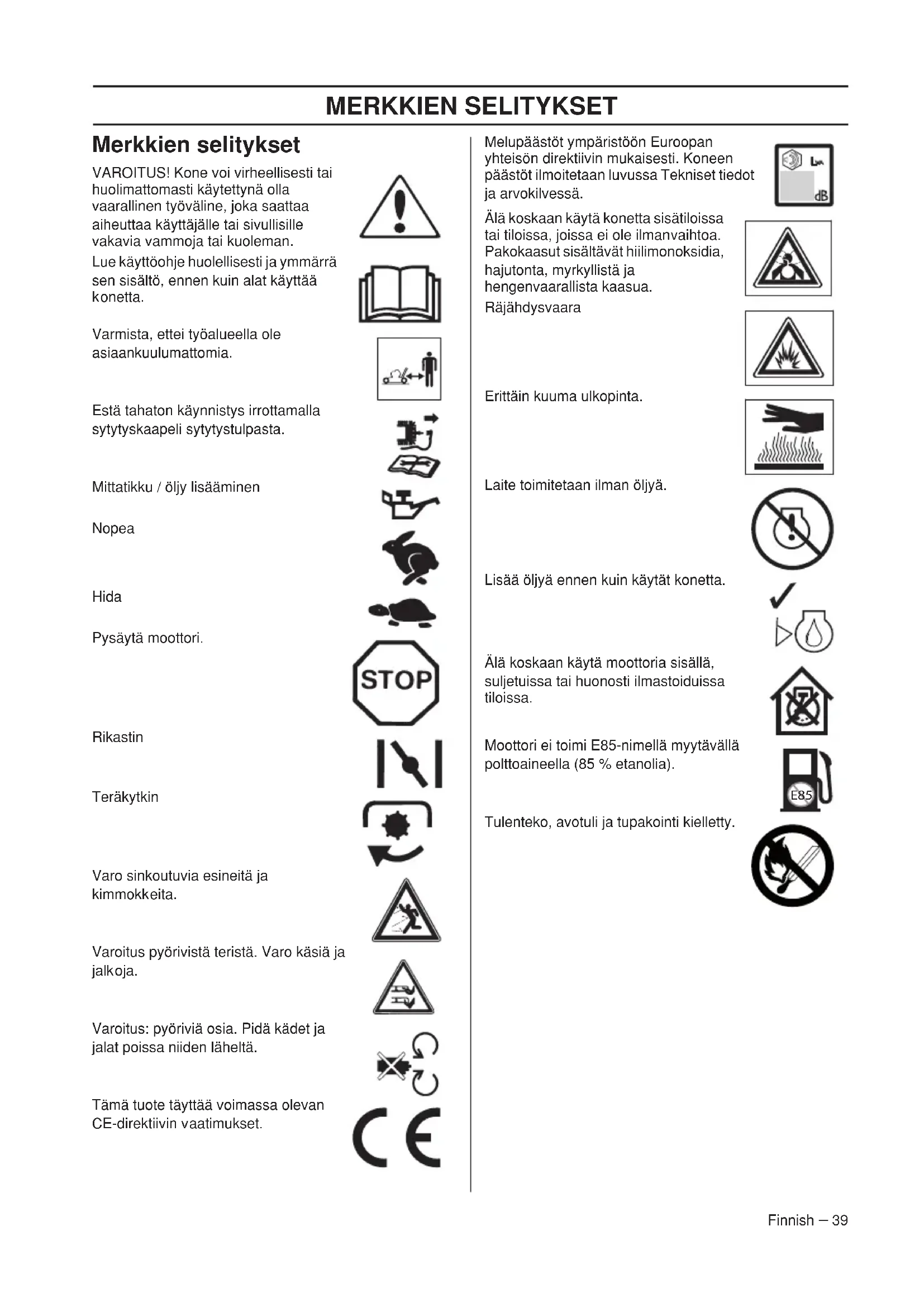

MERKKIEN SELITYKSET

Merkkien selitykset 39

Selvitys vaaratasoista 40

ESITTELY

Sisältö 41

Hyvä asiakas! 41

ESITTELY

Ruohonleikkurin osat? 42

ESITTELY

Ruohonleikkurin osat? 43

KONEENTURVALAITTEET

Yleistä 44

ASENNUS JA SÄÄDÖT

Yleistä 45

Ohjain 45

Leikkuukorkeus 46

Kerääjä 47

Silppurilisälaite 47

Taakse heittävä 47

POLTTOAINEEN KÄSITTELY

Yleistä 48

Polttoaine 48

Tankkaus 48

Kuljetus ja säilytys 48

KÄYTTÖ

Henkilökohtainen suojavarustus 49

Yleiseturvaohjeet 49

Kuljetus ja säilytys 50

Käynnistys ja pysäytys 50

KUNNOSSAPITO

Yleistä 52

Huoltokaavio 52

Yleinen tarkastus 52

Sytytystulppa 54

Käyttöhihnan säätö 54

Ilmansuodatin 54

Öljynvaihto 54

Polttoainejärjestelmä 54

Vipujen säätäminen 54

TEKNISET TIEDOT

Tekniset tiedot 55

EY-vaatimustemmukaisuusvakuutus 56

Onnittelemme Husqvarna-tuotteen valinnan johdosta! Husqvarnan perinteet ulottuvat vuoteen 1689 saakka, jolloin kuningas Kaarle XI antoi pystyttää Huskvarna-joen rannalle tehtaan muskettien valmistukseen. Sijoitus Huskvarna-joen rannalle oli looginen, koska jokea käytettiin vesivoiman tuottamiseen ja se toimi siten vesivoimalana. Näiden yli 300 vuoden ajan, joina Husqvarnan tehdas on ollut toiminnassa, siellä on valmistettu lukemattomia tuotteita, aina puuliesistä moderneihin keittiökoneisiin, ompelukoneisiin, polkupyöriin, moottoripyöriin jne. 1956 lanseerattiin ensimmäinen moottoriruohonleikkuri, jota seurasi vuonna 1959 moottorisaha, ja sillä alalla Husqvarna nykyisin toimii.

Husqvarna on tänä päivänä yksi maailman johtavista metsä- ja puutarhatuotteiden valmistajista, jonka tärkeimpänä kriteerinä on laatu ja suorituskyky. Liikeidea on kehittää, valmistaa ja markkinoida moottorikäyttöisiä tuotteita metsän- ja puutarhanhoitoon sekä rakennus- ja laitosteollisuudelle. Husqvarnan tavoitteena on myös olla eturivissä ergonomiassa, käyttäjäystävällisyydessä, turvallisuudessa ja ympäristöajattelussa, minkä vuoksi olemme kehittäneet lukuisia onnistuneita yksityiskohtia tuotteiden parantamiseksi näillä alueilla.

Olemme vakuuttuneita, että tulette tyytyväisinä arvostamaan tuotettamme ja sen suorituskykyä vielä pitkälle tulevaisuudessa. Ostaessasi jonkin tuotteistamme saat ammattitaitoista korjaus- ja huoltoapua, jos jotakin kaikesta huolimatta tapahtuu. Jos ostat koneen muualta kuin valtuutetulta jälleenmyyjältämme, pyydä myyjää neuvomaan lähin huoltoliike.

Toivomme, että olet tyytyväinen koneeseesi, ja että se saa olla seuralaisenasi pitkän aikaa eteenpäin. Muista, että tämä käyttöohje on arvokas asiakirja. Noudattamalla sen käyttö-, huolto- ja kunnossapito- ja muita ohjeita voit huomattavasti pidentää koneen elinikää ja lisätä myös sen jälleenmyyntiarvoa. Jos myyt koneesi, muista luovuttaa käyttöohje uudelle omistajalle.

Kiitämme Husqvarna-tuotteen valitsemisesta!

Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.

ESITTELY

LC451S

LC 451V

Ruohonleikkurin osat?

1 Moottorijarrusanka 2 Käyttövipu 3 Käynnistyskahva 4 Kerääjä 5 Kahvan korkeudensäätö 6 Leikkuukorkeuden säädin 7 Leikkukotelo 8 Polttoaineen täyttö

9 Ilmansuodatin 10 Sytytystulppa 11 Äänenvaimennin 12 Mittatikku / öljyn lisääminen 13 Takasuojus 14 Nopeussäätimet (LC 451V) 15 Käyttöohje

ESITTELY

LC551VBP

LC 551SP

Ruohonleikkurin osat

1 Teräväkytkimen tanko (LC 551VBP) 2 Takakahvan salpa (LC 551VBP) 3 Käynnistyskahva 4 Kerääjä 5 Kahvan korkeussäädön lukitusvipu 6 Leikkuukorkeuden säädin 7 Mittatikku / öljyn lisääminen 8 Leikkuukotelo

9 Sytytystulppa 10 Ilmansuodatin 11 Polttoaineen täyttö 12 Kaasunopeudensäädin (LC 551VBP) 13 Käyttövipu 14 Moottorijarrusanka (LC 551SP) 15 Kaasuliipasin (LC 551SP) 16 Käyttöohje

Yleistä

Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus.

VAROITUS! Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

Älä tee tähän koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäistä rakennetta, äläkä käytä sitä, mikäli epäilet jonkun muun muuttaneen konetta. Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Leikkuukotelo

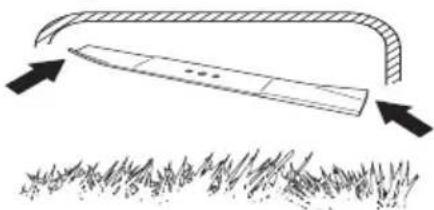

Leikkuukotelo on suunniteltu vähentämään tarinoita ja pienentämään viiltovammojen riskejä.

Leikkuusuojuksen tarkastus

• Varmista, ettei leikkuukansi ole vaurioitunut ja ettei siinä ole näkyviä vikoja, kuten halkeamia ulommassa suojakannessa.

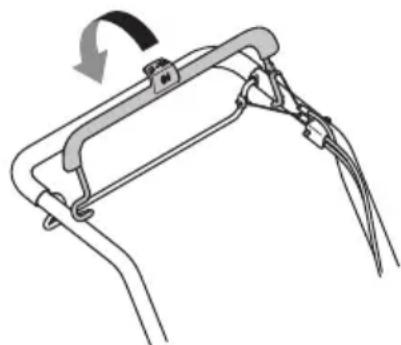

Moottorijarrusanka

LC 451S, LC 551SP, 451V

• Moottorijarrun tehtävänä on pysäyttää moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtyä.

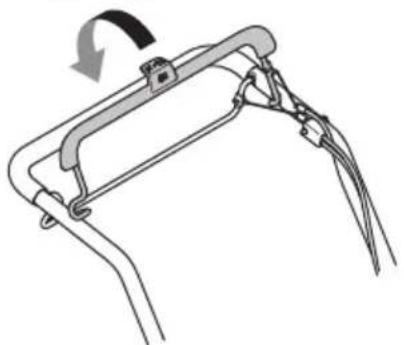

Moottorin jarrukahvan tarkastus

Käynnistä kone kohdassa Käynnistys ja pysäytys annettujen käynnistysohjeiden mukaisesti ja vapauta jarrukahva. Moottorijarrun tulee olla siten säädetty, että moottori pysähtyy 3 sekunnin kuluessa.

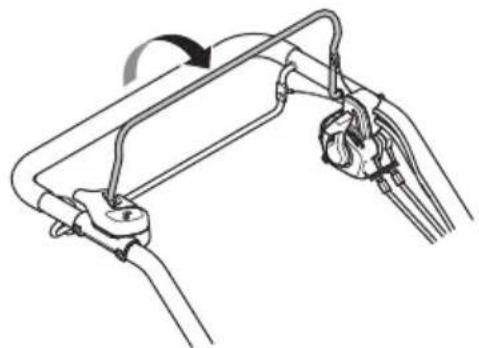

Teräkytkimen tanko

LC 551VBP

Teräkytkimen tangolla käynnistetään terä. Kun teräkytkimen tanko vapautetaan, terien pitäisi pysähtyä kolmen sekunnin kuluessa.

Äänenvaimennin

VAROITUS! Älä koskaan käytä konetta ilman äänenvaimenninta tai äänenvaimentimen ollessa rikki. Rikkoutunut äänenvaimennin voi nostaa äänitasoa ja palonvaaraa merkittävästi. Pidä palonsammutuskalusto saatavilla.

Äänenvaimennin kuumenee erittäin voimakkaasti sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Ota palonvaara huomioon, erityisesti palonarkojen aineiden ja/tai kaasujen läheisyydessä.

• Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin.

Äänenvaimentimen tarkastus

Tarkasta säännöllisesti, että äänenvaimennin on ehjä ja kunnolla kiinnitetty.

ASENNUS JA SÄÄDÖT

Yleistä

TÄRKEÄ! Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

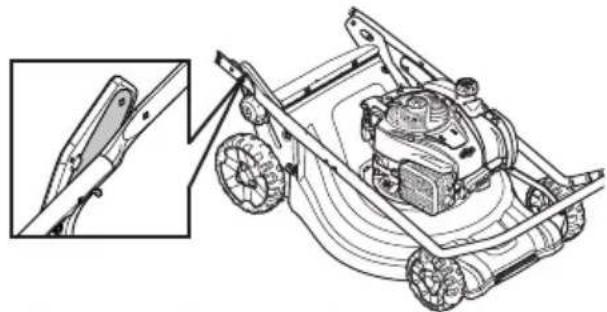

Ohjain

Asennus

1 Löysää koneen kummallakin puolella olevat alanupit. Tarkista, että muovinen aluslevy on asianmukaisesti paikallaan kahvan kiinnitysosan lovessa.

2 Asenna kahvasto niin, että se on taitettuna eteenpäin ja muovinen aluslevy on kahvaston ja kahvan kiinnitysosan välissä.

HUOM! Tarkista, että vaijerit ja johdot kulkevat kahvaston sisäreunaa pitkin eivätkä ole kiertyneet toisiinsa.

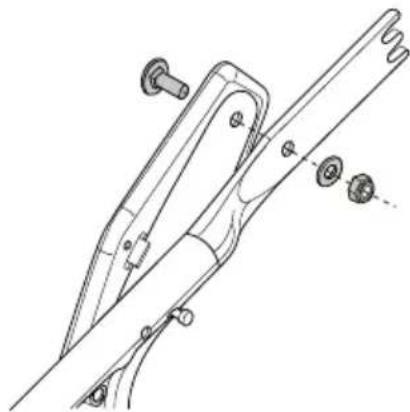

3 Kiinnitä kahvasto kahvan kiinnitysosaan ruuvilla, aluslevyllä ja pultilla.

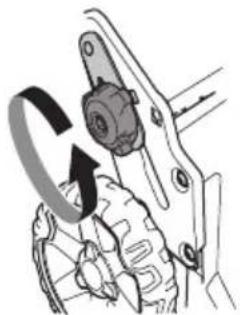

4 Taita kahvasto auki ja kiristä koneen kummallakin puolella olevat nupit. Säädä korkeus sopivaksi. Lisätietoja on kohdassa Säädöt. 5 Aseta johdot kaapelikiinnikkeeseen. Varmista, että johdot eivät ole kiertyneet toisiinsa. Kiinnitä kaapelikiinnike kahvaston alapuolelle.

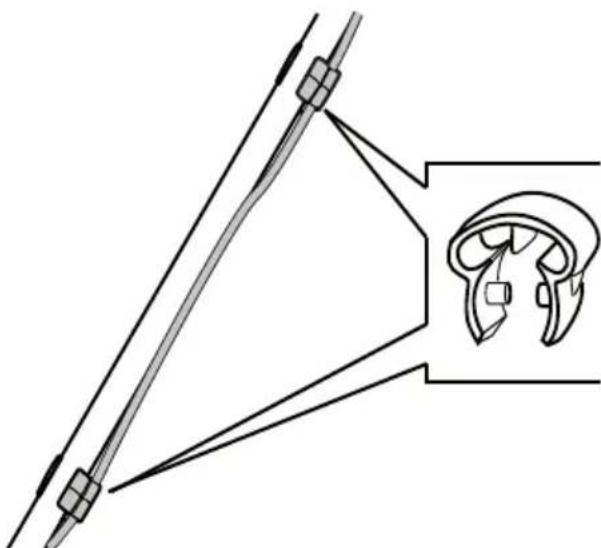

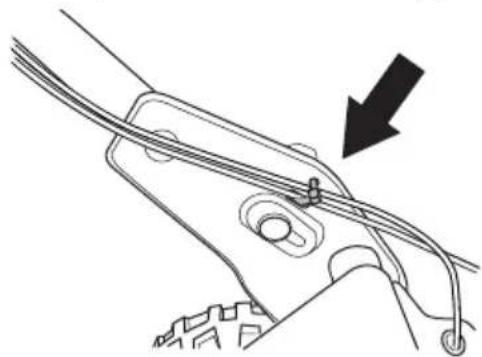

6 Aseta johdot kulkemaan kahvaston alaosaa pitkin. Aseta johdot toiseen kaapelikiinnikkeeseen, joka kiinnitetään kahvaston yläosaan. 7 Kiinnitä vaijerit kahvan kannattimeen nippusiteellä.

Asetukset

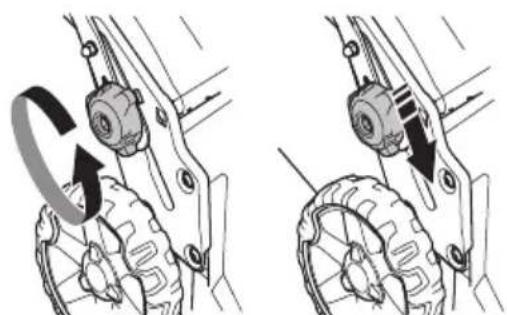

Kahvan korkeus

• Irrota alemmat nupit.
• Liu'uta nupit urien loppuun asti koneen kummallakin puolella.

• Kahvan korkeuden voi asettaa kahteen eri asentoon.

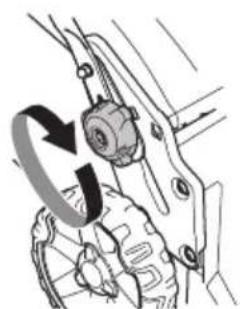

• Säädä korkeus sopivaksi.

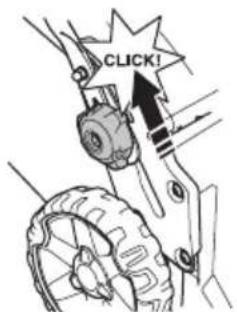

Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne lakkaavat liikkumasta ja kuuluu naksahdus. Kiristä nupit huolellisesti.

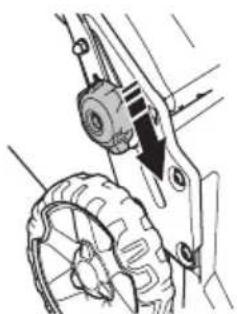

Kuljetusasento

Kahvaston voi taittaa kokoon, jolloin kuljetukseen tarvitaan mahdollisimman vähän tilaa.

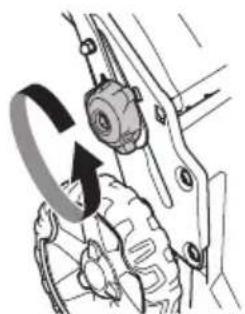

• Irrota alemmat nupit. Liu'uta nupit urien loppuun asti koneen kummallakin puolella.

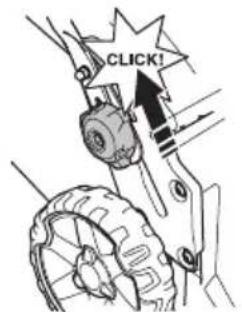

Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne lakkaavat liikkumasta ja kuuluu naksahdus.

Ruuvaa kahva paikalleen nupin avulla.

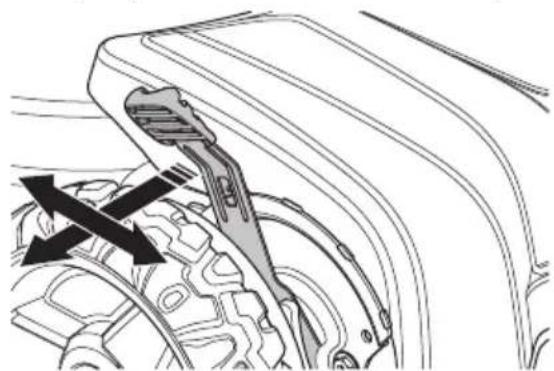

Leikkuukorkeus

HUOMAUTUS! Älä säädä leikkuukorkeutta liian matalaksi, sillä silloin terät voivat osua maahan epätasaisissa kohdissa.

Koneessa on leikkuukorkeuden keskikorkeussäädin.

Säädä leikkuukorkeutta seuraavasti: paina korkeudensäädintä pyörää kohti ja liikuta sitä joko eteenpäin (jolloin leikkuukorkeus pienenee) tai taaksepäin (jolloin leikkuukorkeus suurenee).

Leikkuukorkeuden säädössä on 6 vaihetta.

ASENNUS JA SÄÄDÖT

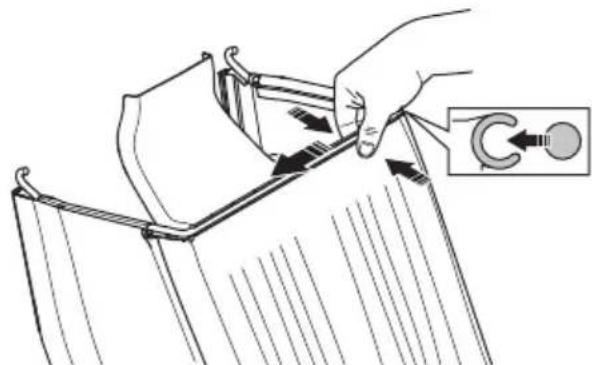

Kerääjä

Rungossa oleva ruohonkerääjän kahva on asetettava keräyspussin yläpuolelle.

• Aseta rungon pohjaosa ruohonkerääjän alla olevaan uraan. Kiinnitä runko painamalla se uraan. Aloita painaminen kuvassa näkyvästä rungon osasta ja etene sitten vaiheittain ruohonkerääjän kielekettä kohti.

• Rungon osan kiinnittäminen kielekkeen alle saattaa edellyttää muutamaa napautusta kumivasaralla. Napauta runkoa kielekkeen vahvikkeiden välistä.

• Kiinnitä runko pikakiinnikkeillä.

• Varmista, että koneen leikkuulaite on puhdas ja että siinä ei ole ruohosilppua.
• Kiinnitä ruohonkerääjän yläreuna.
• Aseta ruohonkerääjän kieleke koneen leikkuulaitteeseen.

• Kiinnitä kerääjän alaosa tyhjennysaukkoon.

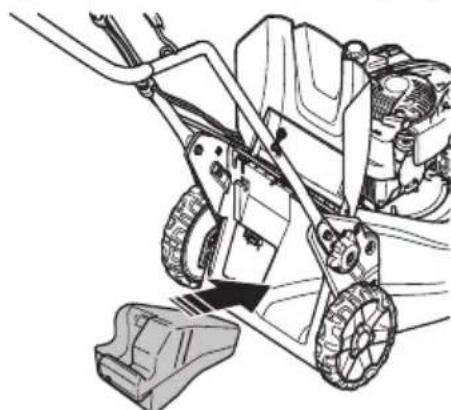

Silppurilisälaite - Lisälaitteet

Silppuamissarja on saatavana lisävarusteena. Sen avulla siepolla varustettuja koneita voi käyttää silppuamiseen. Sarjaan kuuluu keräysjärjestelmän tulppa ja terä. Nosta ruohonheittosuojusta keräysjärjestelmän tulpan asennuksen tai irrotuksen yhteydessä.

Vaihda terä mukana toimitettavaan Combi-terään. Lisätietoja on kohdassa Teralaite.

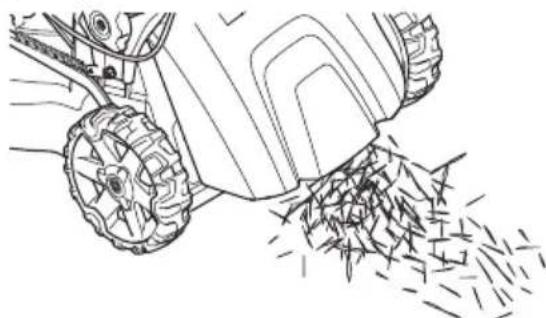

Taakse heittävä

Konetta voi käyttää myös ilman silppurilisälaitetta ja leikkuulaitetta.

• Nosta takasuojus ylös ja irrota sieppo.
• Irrota keräysjärjestelmän tulppa.
• Sulje suojus.

Yleistä

VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.

Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan hyvästä ilmanvaihdosta.

Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!

Älä tupakoi tankatessa äläkä aseta kuumia esineitä polttoaineelle.

Polttoaine

HUOMAUTUS! Koneessa on nelitahtimoottori. Varmista, että öljysäiliössä on aina tarpeeksi öljyä.

Bensiini

Käytä lyijytöntä tai lyijyllistä laatubensiiniä. - Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata moottorivaurioita. - Ympäristöä säästävää bensiiniä, nk. alkylaattibensiiniä, on käytettävä siellä, missä sitä on saatavana.

Moottoriöljy

HUOMAUTUS! Tarkasta öljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen öljymäärä voi aiheuttaa vakavia moottorivahinkoja. Katso ohjeet jaksosta "Kunnossapito".

• Moottoriöljy on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen. Katso käytettävän öljyn suositus teknisistä tiedoista. Älä koskaan käytä kaksitahtimoottoreille tarkoitettua öljyä.

Tankkaus

VAROITUS! Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta.

Vältä bensiinin roiskumista käyttämällä aina bensiinikannua.

Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.

Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen. Jos et tee sitä, seurauksena voi olla tulipalo.

Siirrä kone vähintään 3 metrin päähän tankkauspaikasta ennen käynnistämistä.

Älä koskaan käynnistä konetta:

• Jos koneelle on roiskunut polttoainetta tai moottoriöljyä. Pyyhi kaikki roiskeet pois ja anna bensiinijäännösten haihtua.
• Jos olet läikyttänyt polttoainetta itsesi päälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippuaa ja vettä.
• Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda.

Kuljetus ja säilytys

• Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.
• Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.

Pitkäaikaissäilytys

• Ennen koneen siirtämistä pitempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä bensiiniasemalta, mihin voit toimittaa ylimääräisen polttoaineen.

Henkilökohtainen suojavarustus

Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa.

Käyttö:

• Jos äänitaso ylittää 85 dB, käytä kuulonsuojaimia. Luistamattomat ja tukevat saappaat tai kengät. Lujia pitkiä housuja. Älä käytä lyhyitä housuja tai sandaaleja, äläkä kulje paljasjaloin. Käsineitä on käytettävä tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä.

Yleiset turvaohjeet

Tässä osassa käsitellään koneen käyttöön liittyviä yleisiä turvamääräyksiä. Annetut tiedot eivät voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutuksessa ja käytännön työssä.

• Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.
• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niistä uhkaavista vaaroista.
• Kone on pidettävä puhtaana. Kylttien ja tarrojen on oltava täysin luettavissa.

Käytä aina tervettä järkeä.

On mahdotonta käsittää kaikkia tilanteita, joihin voit joutua. Ole aina varovainen ja käytä tervettä järkeä. Jos joudut tilanteeseen, jossa tunnet itsesi epävarmaksi, sinun on lopetettava työskentely ja kysyttävä neuvoa asiantuntijalta. Käänny myyjäliikkeen, huoltoliikkeen tai kokeneen käyttäjän puoleen. Älä ryhdy mihinkään tehtävään, jonka suhteen tunnet itsesi epävarmaksi!

VAROITUS! Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Älä koskaan anna lasten tai sellaisten henkilöiden, joille ei ole annettu koneen käyttökoulutusta, käyttää tai huoltaa sitä.

Konetta ei pidä antaa käyttöön henkilöille, joiden fyysiset tai psyykkiset taidot ovat heikentyneet, eikä henkilöille, jotka eivät terveyssyistä sovi koneen käyttäjäksi, ilman heidän turvallisuudestaan vastaavan henkilön valvontaa.

Älä koskaan anna kenenkään käyttää konetta varmistamatta ensin, että käyttäjä on ymmärtänyt käyttöohjeen sisällön.

Älä koskaan käytä konetta, jos olet väsynyt tai nauttinut alkoholia, tai käytät lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

VAROITUS! Hyväksymättömien muutosten ja/tai tarvikkeiden käyttö voi aiheuttaa käyttäjän tai muiden vakavan loukkaantumisen tai kuoleman. Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa.

Älä tee tähän koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäistä rakennetta, äläkä käytä sitä, mikäli epäilet jonkun muun muuttaneen konetta.

Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi.

Käytä aina alkuperäisiä varaosia.

Työalueen turvallisuus

• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.
• Teralaitteeseen osuvat esineet voivat lentää sivuun ja aiheuttaa vahinkoa ihmisille ja esineille. Pidä ihmiset ja eläimet riittävän kaukana.
• Älä koskaan käytä konetta huonolla säällä, esimerkiksi sumussa, sateessa, kosteissa tai märissä olosuhteissa, kovassa tuulessa, ankarassa pakkasessa, ukkosella jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan.
• Tarkkaile ympäristöä varmistaaksesi, ettei mikään pääse vaikuttamaan koneen hallintaan.
• Varo juuria, kiviä, oksia, kuoppia, ojia jne. Korkea ruoho voi peittää alleen esteitä.
• Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä. Ruohonleikkuria ei saa käyttää alueella, jonka kaltevuus on suurempi kuin 15 astetta.
• Kaltevassa maastossa on kulku-urat tehtävä kohtisuoraan rinteeseen nähden. Rinnettä on paljon helpompi raivata poikkisuuntaan kuin ylhäältä alas.
• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka voivat peittää näkökenttäsi.

Työturvallisuus

• Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Kaikki muu käyttö on kiellettyä. Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.
• Älä käynnistä ruohonleikkuria, elleivät terä ja kaikki kotelot ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja. Vältä terien iskeytymistä vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin akselin käyristymiseen. Käyrä akseli aiheuttaa epätasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, että terä irtoaa. Jarrukahva ei saa koskaan olla pysyvästi kiinnitettynä kahvaan, kun kone on käynnissä. Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin.
• Ole itse aina koneen takana. Pidä kaikki renkaat maassa ja molemmat kätesi kahvalla ruohoa leikatessasi. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.
• Älä kallista konetta moottorin käydessä.
• Ole erityisen varovainen vetäessäsi konetta itseäsi kohti työn aikana.
• Älä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
• Älä leikkaa ruohoa takaperin kävellen.
• Moottori tulee sammuttaa, kun se siirretään sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakäytävät, kiveykset, sora, asfaltti jne.
• Älä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä.
• Sammuta moottori, ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.
• Älä koskaan jätä konetta ilman valvontaa moottorin käydessä. Sammuta moottori. Varmista, että terälaite on lakannut pyörimästä.
• Jos terälaite osuu johonkin vieraaseen esineeseen tai jos kone alkaa täristä, pysähdy. Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot.

Trimmauksen perustekniikka

Leikkaa optimaalisten tulosten saamiseksi aina terävällä terällä. Tylsä terä leikkaa epätasaisesti, ja ruoho tulee keltaiseksi leikatun pinnan kohdalta. - Älä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuukorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruoho on hyvin pitkää, aja hitaasti ja leikkaa tarvittaessa kaksi kertaa. Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tulisi raitoja.

Kuljetus ja säilytys

• Kiinnitä laite kuljetuksen ajaksi välttääksesi kuljetusvauriot ja tapaturmat.
• Säilytä varustusta lukittavassa tilassa, jotta lapset ja asiattomat henkilöt eivät pääse siihen käsiksi.
• Säilytä konetta ja siihen kuuluvia välineitä kuivassa ja pakkasta kestävässä paikassa.
• Katso ohjeet polttoaineen kuljetukseen ja säilytykseen kohdasta "Polttoaineen käsittely".

Käynnistys ja pysäytys

Ennen käynnistystä

VAROITUS! Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

• Varmista, ettei työalueella ole asiaankuulumattomia.
• Suorita päivittäiset toimenpiteet. Katso ohjeet jaksosta "Kunnossapito".
• Varmista, että sytytyskaapeli on hyvin kiinni sytytystulpassa.

Käynnistys

LC 451S, LC 451V

• Moottorijarrusanka on painettava kahvaa vasten, kun moottori käynnistetään.

• Ole itse koneen takana. Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat). Käynnistä moottori vetämällä voimakkaasti. Älä koskaan kiedo käynnistysnarua kätesi ympärille.

LC 551SP

Kun moottori on kylmä:

• Siirrä kaasunsäädin rikastusasentoon. Kaasunsäätimellä säädetään moottorin kierroslukua ja siten myös terien pyörimisnopeutta.

• Moottorijarrusanka on painettava kahvaa vasten, kun moottori käynnistetään.

• Ole itse koneen takana. Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes vastus tuntuu (kytkentäkynnet tarttuvat). Käynnistä moottori vetämällä voimakkaasti. Älä koskaan kiedo käynnistysnarua kätesi ympärille.
• Säädä kaasuliipaisin täydelle kaasulle.

Kun moottori on kylmä:

• Siirrä kaasunsäädin rikastusasentoon.

• Ole itse koneen takana. Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes vastus tuntuu (kytkentäkynnet tarttuvat). Käynnistä moottori vetämällä voimakkaasti. Älä koskaan kiedo käynnistysnarua kätesi ympärille.
• Säädä kaasuliipaisin täydelle kaasulle.

Kun moottori on lämmin:

• Käynnistä samalla tavalla kuin kylmä moottori, mutta älä aseta rikastinta rikastusasentoon.

Veto

• Käynnistä veto painamalla käyttövipua sisään kahvaa kohti.

• Jos haluat vain pysäyttää käytön moottorin käydessä, vapauta ainoastaan käyttövipu.

Pysäytys

LC 451S, LC 451V, LC 551SP

• Moottori pysähtyy, kun moottorijarrusanka vapautetaan.

LC 551VBP

Käännä kaasuliipaisin pysäytysasentoon.

Yleistä

VAROITUS! Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Laajemmat toimet on jätettävä valtuutetun huoltoliikkeen tehtäväksi.

Tarkastus- ja/tai huoltotöiden aikana moottorin on oltava sammutettuna. Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon.

HUOM! Varmista konetta kallistettaessa, että ilmansuodatin on aina korkeimmassa kohdassa.

Käytä aina alkuperäisiä varaosia.

Huoltokaavio

Huoltokaaviosta näet, mitkä koneen osat vaativat huoltoa ja millaisin välein huolto on tehtävä. Välit lasketaan koneen päivittäisen käytön perusteella, ja ne voivat vaihdella käyttötiheyden mukaan.

Ennen käynnisty stä	Viikoittaiset toimenpiteet	Kuukausittai set toimenpiteet	Vuosittain
Yleinen tarkastus	Sytytystulppa	Imansuodatin	Puhdistus hihnansuojuksen alta**
Ulkoinen puhdistus	Äänenvaime nnin*	Poltoainejärstelemä	Puhdistus pyörien levyjen alta**
Öljymäärä			Vaihdelaatik on rajoittimen säätö**
Terälaite
Leikkuuko telo*
Käytöhihnan tarkastus ja säätö
Moottorija rrusanka*
Teräkytki men tanko

*Katso ohjeet kohdasta "Koneen turvalaitteet".

** Valtuutetun huoltoliikkeen suoritettava.

Katso moottorin huoltoa koskevat lisätiedot moottorin käyttöoppaasta.

Yleinen tarkastus

Tarkasta, että ruuvit ja mutterit ovat kireällä.

Ulkoinen puhdistus

• Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.
• Älä käytä koneen puhdistamiseen painepesuria.
• Älä koskaan suihkuta vettä suoraan koneen päälle.
• Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynnistysnaru. Kun puhdistat konetta leikkuukuomun alta, käännä kone siten, että sytytystulppa osoittaa ylöspäin. Tyhjennä polttoainesäiliö.

Öljymäärä

VAROITUS!

Jos terän jarrukytkimeen joutuu moottoriöljyä, kytkin ei toimi asianmukaisesti. Terän kytkeytymis- ja pysähtymisajat voivat pidentyä huomattavasti. Jos terän jarrukytkimeen joutuu moottoriöljyä, kytkin on vaihdettava.

TÄRKEÄ! Anna koneen jäähtyä. Kuuma öljy voi aiheuttaa vakavia palovammoja.

Kun tarkastat öljymäärän, on ruohonleikkurin seisottava tasaisella alustalla. Tarkasta öljymäärä öljyntäytökorkin mittatikulla.

• Poista öljysäiliön korkki ja pyyhi mittatikku puhtaaksi. Työnnä mittatikku takaisin säiliöön.
• Jos öljymäärä on vähäinen, täytä moottoriöljyä öljytikun ylätasoon asti.

Teralaite

VAROITUS! Käytä aina tukevia käsineitä leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terät ovat hyvin teräviä ja viiltovammoja voi syntyä hyvin helposti.

• Tarkasta terälaite vaurioiden ja halkeamien varalta. Vaurioitunut terälaite on aina vaihdettava. Huolehdi, että terät ovat aina hyvin hiottu ja oikein tasapainotettu.

HUOM! Terät on tasapainotettava teroittamisen jälkeen. Terien tasapainotus, vaihto tai teroitus on jätettävä huoltoliikkeen tehtäväksi.

Jos terät vaurioituvat ajettaessa jonkin esineen päälle, terät on vaihdettava. Anna huoltoliikkeen päättää, voiko teriä teroittaa vai pitääkö ne vaihtaa.

Irrotus

VAROITUS! Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Lukitse terä puukiilalla. Avaa teräpultti. Irrota teräpultti, aluslevy ja terä. Irrota teräpultti kiertämällä pulttia vastapäivään.

• Varmista, ettei terän kannatin ole vaurioitunut. Tarkasta myös, että teräpultti on ehjä ja että moottorin akseli ei ole käyrä.

Asennus

• Terä on kiinnitettävä siten, että taivutetut päät osoittavat ylös suojusta kohti.

LC 451S, LC 451V, LC 551SP

• Aseta leikkuri siten, että kitka-aluslevy on leikkurin kannatinta vasten. Varmista, että leikkuri asettuu oikein runkoputken keskelle.

Lukitse veitsi puiseen lohkoon. Asenna aluslevy ja kiristä pultti kiertämällä sitä myötäpäivään. Pultti on kiristettävä 70 Nm:n kiristysmomenttiin.

• Pyöritä terää käsin ja varmista, että se pyörii vapaasti.

LC 551VBP

• Aseta terä terän kannatinta vasten. Keskitä terä runkoputkeen.

Keskitä terä runkoputkeen.

Lukitse veitsi puiseen lohkoon.

Uudelleenasennettavan terän pultit on kiristettävä 50 Nm:n momenttiin.

• Koekäytä konetta.

TÄRKEÄÄ!

Ole aina varovainen ja käytä tervettä järkeä. Vältä tilanteita, joihin et pidä itseäsi riittävän pätevänä. Jos näiden ohjeiden lukemisen jälkeen tunnet itsesi edelleen epävarmaksi menettelytavan suhteen, kysy asiantuntijan neuvoa ennen kuin jatkat. Ota yhteys valtuutettuun huoltoliikkeeseen.

Ajoleikkurissa on aina käytettävä alkuperäisiä varaosia. Katso lisätietoja kohdasta Tekniset tiedot.

Sytytystulppa

HUOMAUTUS! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin.

• Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta sytytystulppa ennen muihin toimenpiteisiin ryhtymistä.

Jos sytytystulppa on karstoittunut, puhdista se ja tarkista sen kärkiväli. Katso lisätietoja kohdasta Tekniset tiedot. Vaihda sytytystulppa tarvittaessa.

Käyttöihnan säätö

Jos veto tuntuu hitaalta, syynä saattaa olla kulunut hihna. Tällöin hihna on vaihdettava. Ota yhteys valtuutettuun huoltoliikkeeseen.

Ilmansuodatin

• Irrota ilmansuodattimen kotelo ja poista suodatin.
• Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.
• Varmista asennuksessa, että ilmansuodatin kiinnittyy tiiviisti suodattimen pitimeen.

Puhdista paperisuodatin.

• Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältää petrolia, esim. fotogeniä, tai paineilmaa suodattimen puhdistukseen.

Öljynvaihto

TÄRKEÄ! Anna koneen jäähtyä. Kuuma öljy voi aiheuttaa vakavia palovammoja.

- Tyhjennä polttoainesäiliö. Koneessa on öljyn tyhjennystulppa. - Aseta astia tyhjennystulpan alle ja irrota tulppa. - Jos haluat lisätietoja, tutustu moottorin käyttöohjeeseen. Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen moottoriöljyn voit toimittaa. Täytä järjestelmä uudella, oikeanlaatuisella moottoriöljyllä. Katso ohjeita kappaleesta "Tekniset tiedot".

Polttoainejärjestelmä

Tarkasta, että säiliön korkki ja sen tiiviste ovat ehjät. Tarkista polttoaineletku.

Vipujen säätäminen

LC 551VBP

(A) Korota käyntinopeutta lyhentämällä vaijerin vaippaa. (B) Jos rikastin- tai pysäytysasentoa ei voi kytkeä, säädä vaijerin vaipan pituutta.

HUOMAA!

Vaihdetta ei voi kytkeä koneen käydessä.

TEKNISET TIEDOT

Tekniset tiedot

	LC 451S LC 551	SP LC 451V LC 551	VBP
Moottori
Moottorivalmistaja	Briggs & Stratton DOV 750	Kawasaki FJ180V	Briggs & Stratton DOV 750	Kawasaki FJ180V
Sylinteritilavuus, cm3	140 161 140 161
Kierrrosluku, rpm 2900 2800 2900 2800
Moottorin nimellisteho, kW (ks. huom. 1) 2,6@2900 2,9 @ 2 800	0 2,6@2900 2,9@	2800
Sytytjsjärestelmä
Sytytystulppa	Champion QC12YC	NGK BPR5ES	Champion XC12YC	NGK BPR5ES
Kärkiväli, mm 0,5 0,6-0,8 0,5 0,6-0,8
Poltoaine-/voitelujärestelmä
Poltoainesäillön tilavuus, litraa 1,0 1,9 1,0 1,9
*Moottoriöljy	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Öljysäillön tilavuus, litraa 0,55	0,7 0,55	0,7
Paino
Kone säillö tyhjänä, kg	41	51	41	54
Melupäastöt (ks. huom. 2)
Äänentehotos, mitatu dB(A)	97	97	97	96
Äänentehotos, taattu LWA dB(A)	98	98	98	98
Äänitasot (ks. huom. 3)
Äänenpainetaso käytäjän korvan tasalla, dB(A)	87	87	86	84
Tärinätasot, a hveq (ks. huom. 4)
Kahva, m/s2 w bag / w.o bag	4,0/4,0	4,5/3,8	5,5/5,3	4,5/4,2
Leikkuujärestelmä
Leikkuukorkeus, mm	26-74	26-74	26-74	26-74
Leikkuuleveys, cm	51	51	51	51
Terä	Collect	Collect	Collect	Collect
Osanumero	5875908-10	5875908-10	5875908-10	5821494-10
Kerääjän tilavuus, litraa	65	65	65	65
Veto
Nopeus, km/h	4	4	3-6 3-6

Huom. 1: Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Lopulliseen koneeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista. Huom. 2: Melupäästö ympäristöön äänentehona (LwA) EY-direktiivin 2000/14/EG mukaisesti mitattuna. Huom. 3: Äänenpainetaso standardin ISO 5395 mukaan. Ilmoitetuilla tiedoilla äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A). Huom. 4: Tärinätaso standardin ISO 5395 mukaan. Ilmoitetuilla tiedoilla tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s². *Käytä vähintään laatuokituksen SF, SG, SH tai SJ moottoriöljyä. Tarkista viskositeetti moottorin valmistajan käyttöoppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpötilan perusteella.

EY-vaatimustenmukaisuusvakuutus

(Koskee ainoastaan Eurooppaa)

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh: [phone], vakuuttaa täten, että moottorikäyttöiset ruohonleikkurit Husqvarna LC 451S, LC 451V, LC 551SP, LC 551VBP vuoden 2016 sarjanumeroista alkaen (vuosi on ilmoitettu tyyppikilvessä ennen sarjanumeroa) vastaavat seuraavan NEUVOSTON DIREKTIIVIN vaatimuksia:

1. toukokuuta 2006 "koskien koneita" 2006/42/EY.
2. Helmikuu 2014 "sähkömagneettista yhteensopivuutta koskeva" direktiivi 2014/30/EU.
3. toukokuuta 2000 "koskien melupäästöä ympäristöön" 2000/14/EY.

Katso melupäästöjä koskevat tiedot luvusta Tekniset tiedot.

Seuraavia standardeja on sovellettu: ISO 5395, ISO 14982

(Kyseessä on standardin viimeisin julkaistu versio, ellei toisin mainita.)

Ilmoitettu elin: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, on julkaissut raportteja koskien vaatimustenmukaisuuden arviointia 8. toukokuuta 2000 annetun ulkona käytettävien laitteiden melupäästöjä ympäristöön koskevan neuvoston direktiivin 2000/14/EY liitteen VI mukaisesti.

Sertifikaattien numerot ovat: 01/901/260, 01/901/279, 01/901/261, 01/901/280

Huskvarna, 25.11.2015

Claes Losdal, kehityspäällikkö/puutarhatuotteet

(Husqvarna AB:n valtuuttama ja teknistä dokumentaatiota koskeva edustaja.)

SYMBOLIEN SELITYKSET

Symbolien selitykset

Silppurin kiinnittäminen 286

Taaksepäin heitto 286

KÄYTTÖÖNOTTO

Yleiset ohjeet 287

Polttoaineseos 287

Tankkaus 287

Kuljetus ja säilytys 287

KÄYTTÖ

9 Ilmansuodatin 10 Sytytystulppa 11 Äänenvaimennin 12 Öljytankki/öljynmitta 13 Takasuojus 14 Nopeuden säätö (LC 451V) 15 Käyttöopastus

ESITTELY

LC 551VBP

LC 551SP

Löiketera siirduri hõõrdeseib

LC551VBP

Pikaajaline hoiustamine.

Toimige alati arukalt

Välispidine puhastus

• Aseta löiketera hõõrdeseibiga vastu löiketerakinnitust. Jälgi, et löiketera on teljel õigesti keskel.

Lukustage löiketera puidust klotsiga.

Löiketera uuesti paigaldamisel tuleb poldid kinni keerata pingutusmomendiga 50 Nm.

• Proovikäivitage seade.

TAHTIS!

TAHTIS! Laske masinal maha jahtuda. Kuum õli võib põhjustada raskeid põletusvigastusi.

(Kehtib vaid Euroopas)

Husqvarna AB, SE 561 82 Husqvarna, Rootsi, tel: [phone], kinnitab, et mootoriga niidukid Husqvarna LC 451S, LC 451V, LC 551SP, LC 551VBP seerianumbritega alates 2016. aastast ja edasi (aastaarv ja sellele järgnev seerianumber on selgelt märgitud mudeli andmesildile) vastavad alljärgneva NÕUKOGU DIREKTIIVI nõuetele.

Tnyikeo onyinqaoopaalia 441

YLLÄPITO

Tekniset tiedot 445

Huolto-ohjelma 445

Tekninen 445

Moottori 447

Vaihteisto ja käyttövoima 447

Ilmansuodatin 447

Vianmääritys 448
