KÄYTTÖOHJE SRC 685 RG STIGA

Kävellen ohjattava puutarhajyrsin - KÄYTTÖOHJEET

VAROITUS: Lue tāma esite huolellisesti ennen koneen kāyttoa.

Kiitämme sinua uuden minipuutarhajyrsimen hankinnan johdosta.

Pieni koko, keveys, monikaytöisyys, korkea pyörivä maanmuokkausteho, kyky työsKennellä vuoristossa, vedessä, ylittä peltojen ja kanavien harjanteet, kuljetuksen ja toimituksen helppoustekevat tastä puutarhajyrsin mallista erityisen soveltuvan työhön vuoristoisilla ja makiisella alueilla, kuivilla tai kastetuilla pelloilla, hedelmatarhoissa, puutarhoissa, kaarikattoisissa rakennuksissa jne.

Varoitus! Kiinnitä erityistä huomiota seuraaviin tietoihin:

Lue tämä työ- ja huelto-opas huolella ennen toimenpiteisiin ryhtymistä ja noudata oppaassa annettuja ohjeita työn aikana. Jos työskentelet oppaan mukaisesti, yrityksemme suunnittelema puutarhajysin toimii turvallisesti ja luotettavasti vahingoittamatta varusteita ja aiheuttamattavakavia henkilovahinkoja. Oppaan noudattamatta jättäminen voi aiheuttaa vakavia vahinkoja tai loukkaantumisen varusteelle tai itsellesi.

Huomautus! Jos koneessa on ongelmia tai jos sinulla on epalyksiä sen toiminnasta, ota yhteyttä rityksen paikalliseen jalleenmyyjään.

Hakemisto

Luku I Turvallisuusmaaraykset 1

Luku II Turvamerkit 3

Luku III Lyhyt johdanto puutarhajyrsimeen 3

(1) Tekniset paaominaisuudet 3
(2) Puutarhajyrsimen paaosat ja -komponentit 4

Luku IV Puutarhajrysimen toiminta 4

(1) Saannolliset tarkastukset 4
(2) Puutarhajyrsimen saadot 6

Luku V Kaynnistys 9

(1) Miten kone käynnistetaan 9
(2) Miten moottori sammutetaan 11

Luku VI Bensiinimoottorin huolto 11

Luku VII Puutarhajrysimen huolto 14

Luku VIII Vikoen paikannus 16

Luku I Turvallisuusmaaraykset

1. Koulutus

a) Lue käytöopas huolellisesti. Tutustu koneen oikeaan käytötapaan ja opettele, miten kone pysaytetaan ja miten käytölatteet kytketään nopeasti irti.
b) On ankarasti kiellettyä antaa lasten käyttaa konetta! Aikuiset voivat käyttaa konetta vain lukemalla käyttooppaan huolellisesti!
c) Varmista, ettei työalueella ole muita ihmisä tai esineitä, etenkään lapsia tai eläimiä, joista voi aiheutua turvallisuusriski.

2. Valmistelu

a) Tarkista työvalue huolellisesti ja poista kaikki vieraat esineet.
b) Ennen kuin käynnistät moottorin, aseta vipu vapaalle.
c) Älä käynnistä konetta ellet ole pukeutunut oikein Jos työaluella on liukas maa, käytä luistamattomia kenkiä parantaaksesi vakauttasi.
d) Käsittele helposti syttyvää poltoainetta varoen! Kiinnitä huomiota seuraaviin saantöihin:

1) Käytä sopivaa astiaa poltoaineen sailyttamiseen.
2) Älä koskaan lisäa poltoainetta kun moottori on käynissä tai se on vielä kuuma.
3) Toimi aina varovaisesti poltoainetta lisattaaessa ulkona. Alä koskaan yritä lisatapoltoainetta suljetuissa tiloissa.
4) Ennen koneen käynistämista, kirista sailiön korkki ja puhdista poltoaeneen jaamat.
5) Älä koskaan yritä suorittaa saatöjä kun moottori on paällä!
6) Kaikkia konetta koskevien toiden aikana tai toissä, kuten sen valmistelussa ja huollossa, on kaytettäva suojalaseja.

3.Toiminta

a) Kun moottori käynnistetään, vaihdevivun on olta vapaalla. Älä laita käsiä ja jalkoja pyörivien osien alle/lahelle.
b) Mukulakivikadun, jalkakaytavan tai moottoritien poikki ajaessasi tai siell toimiessasi kiinnita huomiota likenneolosuhteisin mahdollisten vaarojen tunnistamiseksi! Henkilöiden kuljettaminen on ankarasti kelletty!
c) Jos kone osuu vieraisiin esineisiin, sammuta moottori valittomasti ja tarkista huolellisesti, ettei puutarhajyrsin ole vauroitunut. Jos kone on vahingoittunut, korjaa se ennen kuin tyoskentelya jatketaan.
d) Kiinnitä aina huomiota ympäristöolosuheisiin liukastumisen tai kaatumisen välttämiseksi.
e) Jos kone alkaa tärista oudosti, sammuta moottori valittomästi! Paikanna syy: épātavallinen tärinä on yleensä vian merkki.
f) Ennen kuin lahdet tyopisteelta korjaamaan, saatamaa, tarkastamaan tai poistamaan terien valiin juuttuneita esineita, sammuta aina moottori!
g) Jos käytäjä jättäkoneen ilman valvontaa, suorita kaikki tarvittavat ennaltaehkäisevat toimenpiteet, kuten irrota vetoakseli, laske lisälaitteet alas, aseta käynnistysvipu vapaalle ja sammuta moottori.
h) Ennen koneen puhdistamista, korjaamista tai tarkastamista käytäjan on pysäytettäva moottori ja varmistettava, etta liikkuvat osat ovat paikallaan.
i) Moottorin päästöt ovat Haitallisia. Älä käytä konetta suljetuissa ympäristöissä!
j) Älä koskaan käytä puutarhajysintä ilman sopivia suojavarusteita, ja elleivät kotelot tai muut suojalaitteet ole paikoillaan!
k) Pidä konetta loitolla lapsista tai kotieläimistä toiminnan aikana.

I) Ålä ylikuormita konetta liian suurella maanmuokkaussyvyydella tai nopeudella.
m) Aä käytä konetta suurella nopeudella liukkaalla tiellä. Toimi varovaisesti kun liikut taaksepään!
n) Åla anna kenenkään lāhestyä konetta sen ollessa toiminnassa.
o) Vain valmistajan hyväksymä laitteita ja lisälaitteita (kuten vastapainoa) saa käytä.
p) Älä koskaan käytä puutarhajyrsintä, jos nakyvyys on rajoitetu tai valaistusolosuhteet ovat riittamattomät.
q) Ole varovainen kun muokkaat kovaa maaperää, sillä terät voivat juuttua maahan ja saada koneen sinkoamaan eteenpän. Jos nain tapahtuu, päästä irti ohjaustangosta aläkä yritä hallita konetta.
r) Älä koskaan käytä puutarhajyrsintä jyrkässä rinteessä.
s) Varo kaatamasta konetta, kun ajat rinteessä, ylamäkeen tai Alamäkeen.

4. Korjaus, huelto ja varastointi

a) Pidä kone, laitteet ja lisāvarusteet, mukaan lukien akku, turvallisessa toimintakunnossa. Jos mahdollista, irrota akku ennen koneen varastointia estaaksesi sen jaatymisen ja lataa se tarvittaessa osittain uudelleen.
b) Tarkista maaratyin valiajoin, etta leikkaustyokalujen, moottorin jne. ruuvit on kiinnitetty asianmukaisesti koneen turvallisen toiminnan varmistamiseksi.
c) Säilytä konetta suljetuissa tiloissa ja aina loitolla liekeistä. Anna moottorin jähtyä ennen koneen varastointia.
d) Jos puutarhajyrsin jaa pois kaytosta pitkaksi ajaksi, on tärkea sailyttaa kayttoopaas.
e) Alä korjaa konetta, ellei sinulla ole asianmukaisia tyokaluja ja kayttöopasta koneen purkamiseen, kokoamiseen ja korjaamiseen.

Luku II Turvamerkit

Jos et kiinnitä huomiota seuraaviin merkkeihin, voit loukkaantuavakavasti. Lue huolella oppaassa annetut merkit ja turvallisuusmaäräyket.

Jos merkit irtoavat tai niistä tulee lukukelvottomia, ota yhteys jakelijaan niiden vaihtamiseksi.

Esimerkki vaatimustemmukaisuusvakuutuksesta on oppaan toiseksi viimeisellä sivulla.

Luku III Lyhyt johdanto kavellen ohjattavaan puutarhajyrsimeen

(1) Tekniset pääominaisuudet

Nimellisteho 3,5 kw
Nimellisnopeus 3300 kierrosta/min
Käynnistys Vetokäynnistys
Paino	62,5 kg
Maanmuokkauslaajuus 85 cm
Maanmuokkaussyyvyys ≥10 cm
Työnopeus 0,1 m/s ~ 0,3 m/s
Voimansiirto Öljyklpyvaihteet
Pyörismisnopeus 120 kierrosta/min
värähtelyt: vasen kahva oikea	3,67 m/s2
kahva	4,53 m/s2

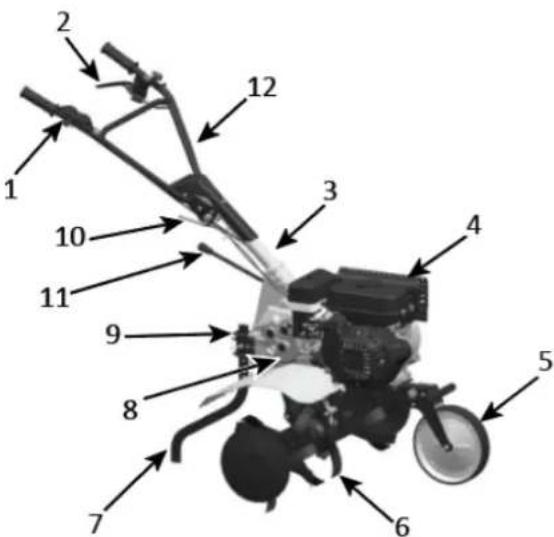

(2) Puutarhajysimen tärkeimpien osien nimet

Kuva 1

1. Kaasuvipu

2. Jyrsimen tera

3. Luistimen korkeuden

4. Kytkimen irrotus-/ohjausvipu

5. Luistin syvyys

sātōruuvi

1. Ohjaustangon liiantaputki

2. Alennusvaihteen laatikko

3. Ohjaustangonrekisteri

4. Bensiinimoottori

5. Vaihdevipu

6. Apupyöra

7. Ohjaustanko

Luku IV Kävellen ohjattavan puutarhajyrsimen toiminta

Ennen kuin jokainen puutarhajyrsin toimitetaan tehtaalta, se käy lapi sisääänajon. Käytäjan on kuitenkin tarkistettava kaikki koneen mekanismit ja saädettäva ne ennen käytöä.

(1) Säännölliset tarkastukset

1. Tarkasta moottoriölj

Varoitus! Moottori on taytettäv 0,6 litralla moottoriölyä. Jos oljytaso on alempi käytäjan käyttaessä moottoria, se vaurioituu vakavasti.

Varoitus! Käytä puhdasta, korkealaatuista nelitahtimoottoriöljyä. Epäpuhtaan öljyn tai muun moottoriöljyn käytö lyhentäa moottorin käytöikää.

• Asemoi moottori vaakasuuntaiseen asentoon

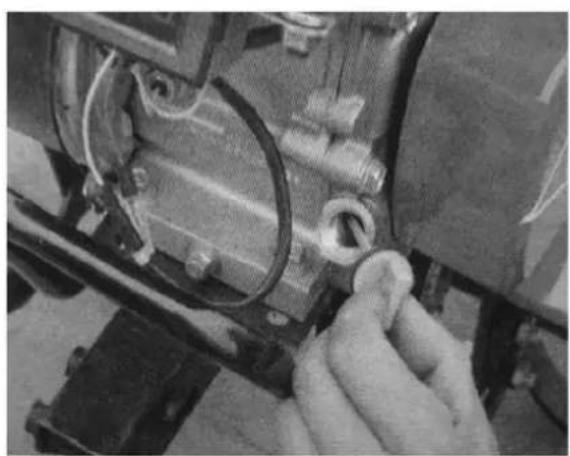

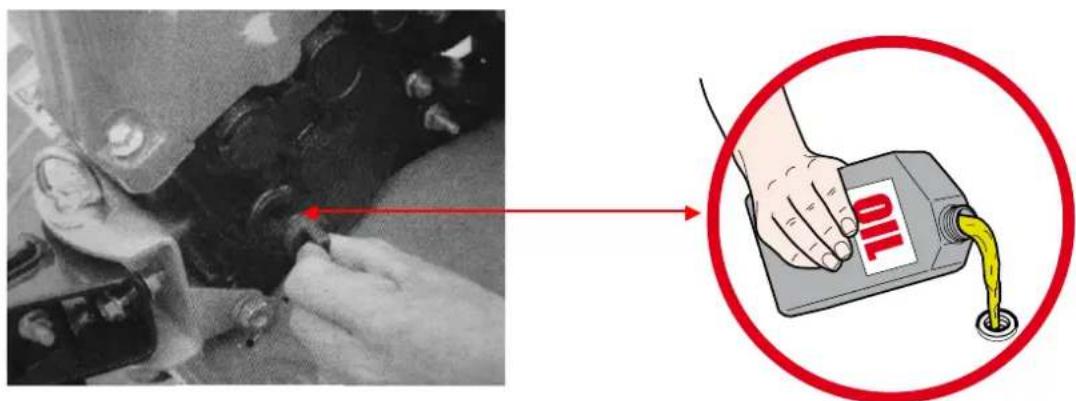

• Ruuvaa auki oljytikku ja puhdista se hankaamalla (ks. kuva 3)
• Aseta öljytikku öljyn täytöaukkoon (älä ruuvaa kiinni kierteita)

• Ota öljytikku pois tason tarkastamiseksi. Jos taso on tikussa osoitetun alueen sisällä, taso on oikea.

• Moottoriöljy SAE15W -40 on yleisvoiteluaine ja se soveltuu käytettäväksiyleisimmissä ympäristön lampötiloissa (ks. taulukko 1).

Kuva 3

Taulukko 1

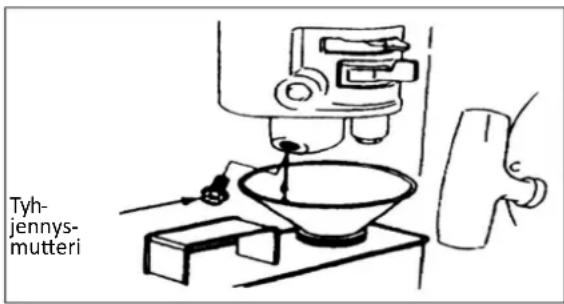

2.Tarkista oljy alennusvaihteen laatikossa

• Aseta puutarhajyrsin vaakasuoralle pinnalle ja irrota korkki (ks. kuva 4).
• Lisaä sopivaa voiteluainetta alennusvaihteen laatikkoon 50 tunnin valein.
• Normaalisti oljya tulisi olla 1,25 litraa. Jos oljytaso on alhaisempi, lisaa oljya, kunnes se saavuttaa maaratyn maaran. - Suositeltu oljy SAE 15W - 40.

Kuva 4

Varoitus! Kone toimitetaan ilman oljya vaihdelaatikossa. Tankkaa!

3. Oljyn upotetun ilmansuodattimen tarkistus

Varoitus! Alä yritä käynistää moottoria ilman ilmansuodatinta. Seurauksena on moottorin nopeakuluminen.

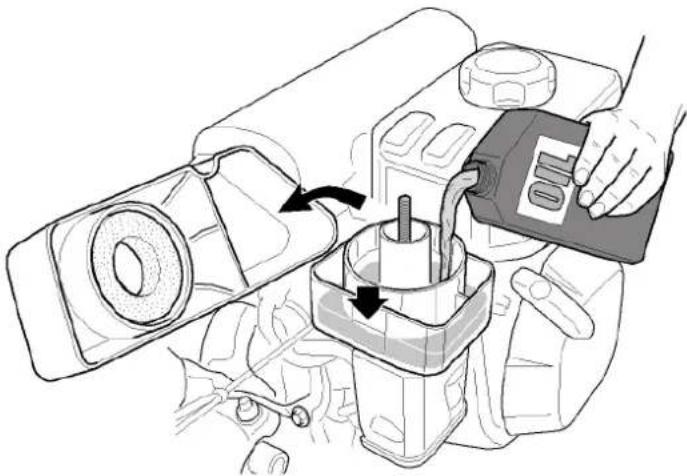

Ruuva siipimutteri irti ja irrota suodattimen kansi (katso kuva 4A).

• Lisaa oljya osoitettuun tasoon (Oljtyppi: SAE 15W-40).

(2) Puutarhajrysimen saadot

1. Ohjaustankojen saatoo:

Huomautus: Ennen ohjaustankojen korkeuden saatöa, aseta kone vaakasuoraan tasaiselle maaperalle estaaksesi mahdollisen kaatumisen syntymista.

• Löysennä ohjaustankojen säädintä ja valitse sopivalla korkeudella oleva aukko. Säädä ohjaustankojen poikkipalkkik kuljettajan vyötärön korkeudelle ja kiristä se kiertämällä saädintä (ks. kuva 5)

Kuva 4a
Kuva 5

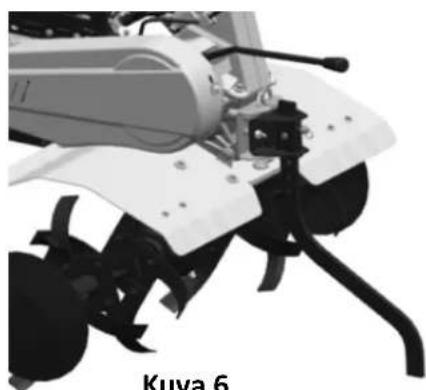

1. Muokkaussyvyden sätäminen - Säädä syvyysluistin korkeuttamuokkaussyvyden sätämiseksi.. Syvyden lisämiseksi laskevipua ja sen vähentämiseksi nodsvipua (ks. kuva 6).

1. Kytkimen säätö ja käytto

Huomautus: ennen kytkimen käytöä vähennà moottorin nopeutta.

• Kuljettaja voi ohjata moottorin tehoa kytkemallä kytkimen pälle ja pois pälta.

• Kun kayttäja pitäa painettuna kytkimen vipua, kytkin on kytketty, se siirtäa virtaa puutarhajysimen moottorille ja jyrsimen terät alkavapyöria (ks. kuva 7).

Kuva 7

Kuva 8

• Kun kuljettaja vapauttaa kytkimen vivun, kytkin kytkeytyy pois pälta, moottorin virta ei siirry puutarhajyrsimeen ja terat lakkaavat pyörimastä (ks. kuva 8).

Huomautus: Kytkinvaljerin värä säätö vaarantaa tuotteen normaalin kayton. - Tarkista ensinnäkin kytkimen vivun kireys. Vivussa on yleensä oltava 4-8 mm:n likevara; jos nän ei ole, lösennä kiinnitysmutteria ja saädävipua. Kun saätö on paattynyt, kiristä lukitismutteri.

• Tarvittaessa käytäja voi käynistää moottorin tarkistaakseen, kytkeytykö kytkin kunnolla paälle ja pois.

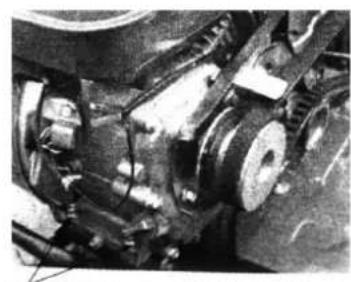

4. Hihnan kireyden saatö

Varoitus! Hihna on saadettävā nimetyssa huoltokeskuksessa - Pida kytkinvipua alhaalla ja nostakiristyspyoräa hihnan kiristämiseksi. Oikein kiristetty hihna on 60-65 mm:n pituinen (ks. kuva 10)

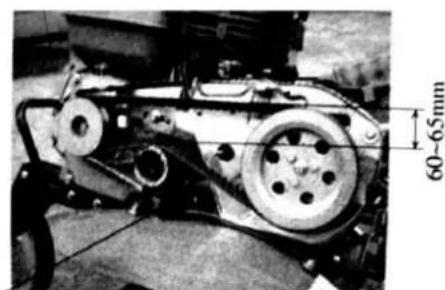

• Jos hihn nan kireys on normalien kireysrajojen ulkopuolella, sita on saadettava.

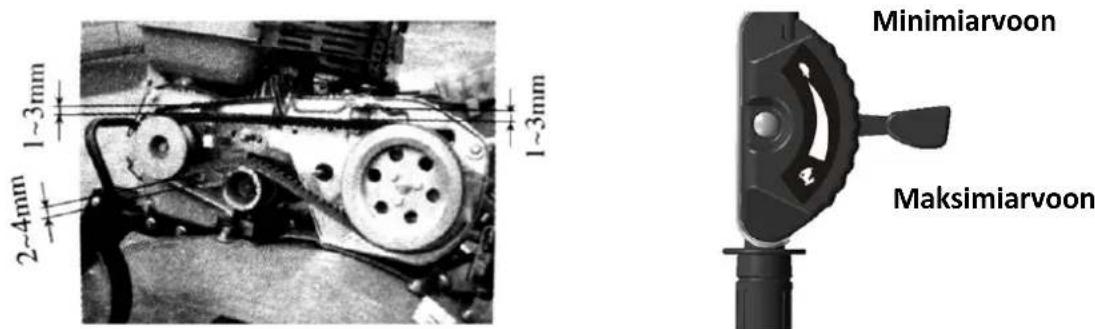

Löysennä ensinnäkin moottorin neljä mutteria; jos hihna on liian lóysä, työnnä moottoria eteenpäin, ja Jos hihna on liian kireällä, työnnä moottoria taaksepäin, kunnes hihnan kireys on normalairajoissa. Kirista lopuksi moottorin ja liitoslevyn mutterit.

• Löysä hihnan suojuksen mutterit ja säädä suojuksen ja hihnan valinen rako kuvissa esitetyllä tavalla pitäen painettuna kytkinvipua.

Moottorin kiinnityspulti
Kuva 10

Moottorin kiinnityspultit
Kuva 11

5. Kaasuvivun säätäminen

• Normaalinopeus: 1800 ± 100 kierrosta/min; korkea nopeus: 3300 ± 50 kierrosta/min. Nopeutta voidaan saataa kavttamalla kierroslukumittaria

• Nopeuden tarkastus- ja saaatotapa

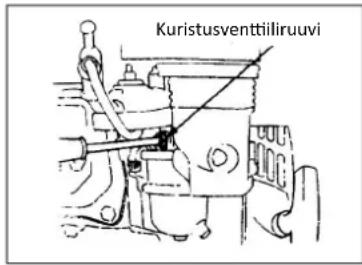

Kuva 12 Kuva 13 Kaasuventtiin saadin

1. Kännä ohjaustangon kaasuvipu maksimiasentoon ilman kuormaa ja tarkista, nayttäkö kierroslukumittari nopeuden valillä 3300 ± 50 rpm. Kännä sitten vipu minimille ja tarkista, nayttäkö kierroslukumittari nopeuden 1800 ± 100 rpm
2. Jos kierroslukumittarin osoittama nopeus ei ole ilmoitettujen rajojen sisallä, moottoria on saadettävä

Moottorin saatamiseksi:

1) Tarkista, ovatko kaasuvajerin liitannat loysaat tai katkenneet. Jos nain on, kiristä ne uudelleen.
2) Kännä ohjustangon kaasuvipu maksimaileen kuormittamattomaan asentoon ja säädä sitten nopeutta saatamällä moottorin kaasumekanismin mutterit sopivaan asentoon.
3) Useiden tyotuntien jälkeen käytäja voi saataa kaasuvivun muttereita moottorin saatamiseksi.

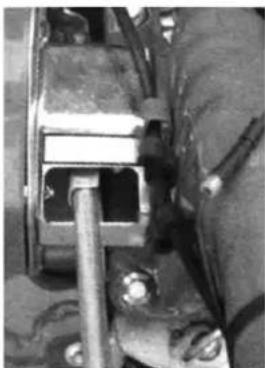

7. Valitse vaihdevivun asento

• voit valita 3 asentoa (joissakin malleissa neljä asentoa) puutarhajrysimen vaihdevivulle
• miten vaihtaa vaihteita:

1) kännä kaasuvipu myötapäivän vasempaan äriasentoon (minimi)
2) vapauta kytkinvipu kytkimen irrottamiseksi
3) siirra vaihdevipu haluttuuan asentoon
4) Paina kytkinvipua kaynnistäksesi puutarhajyrsimen

Kuva 14

8. Apupyörän säätö

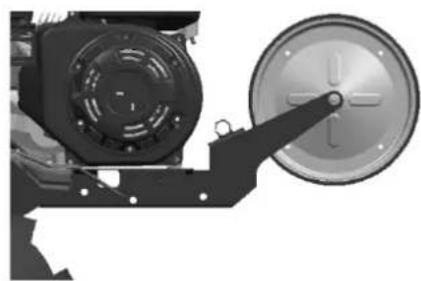

1) Säädä puutarhajysimien apupyörä kuvan 15 mukaiseen asentoon, kun ajetaan tiellä
2) Säädä puutarhajyrsimen apupyörä kuvassa 16 esitettyyn asentoon, kun ajetaan pellolla.

Kuva 15 Kuva 16

Luku V Käynnistys

(1) Miten moottori käynnistetään

Varoitus! Ennen kuin moottori käynistetään, vaihdevivun on oltava vapaalla. Kytkinvipu on vapautettava.

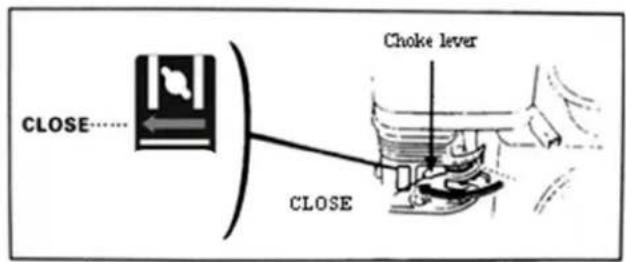

1. Aseta rikastimen vipu kohtaan CLOSE (kiinni)

1. Kännä kaasuvipua kevyesti maksimaileen nopeuteen.

1. Aseta moottorin kytkin kohtaan ON (auki).

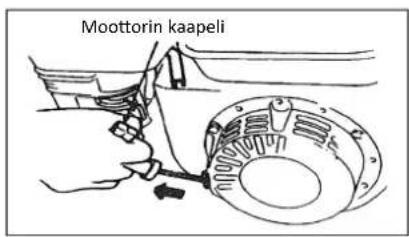

Vedä käynnistysmoottorin kaapelista, kunnes tunnet vastuksen. Vedä sitten nopeasti ulospän ja voimakkaasti.

Huomautus! Alä vapauta vipua akillisesti, sillä se voi pompaa takaisin ja osua ja vahingoittaa moottoria. Sen vapauttamiseksi, anna sen liukua pitkin kaynnistyskaapelia.

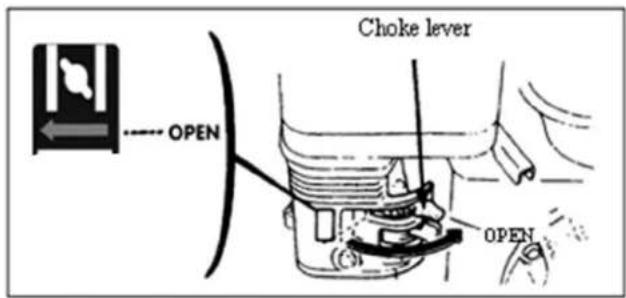

1. Kun moottori on lammennyt, tyonnä rikastimen vipua kevyesti suuntaan OPEN (auki).

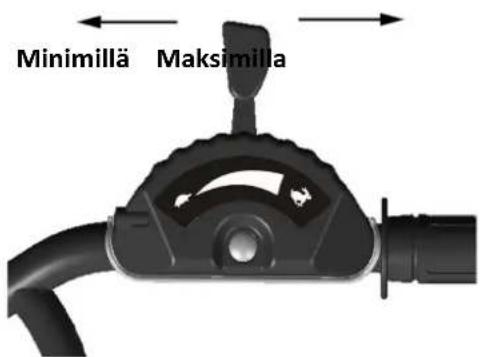

1. Käytä kaasuvipua (tai kuristusventtiin vipua) moottorin nopeuden saatamiseksi halutulle tasolle.

(2) Miten moottori smmutetaan

• Hätätilanteessa moottori voidaan sammuttaa käntämälmoottorin kytkin suoraan OFF-asentoon.

• Normaaleissa olosuheissa noudatettavat vaiheet moottorin sammuttamiseksi ovat seuraavat:

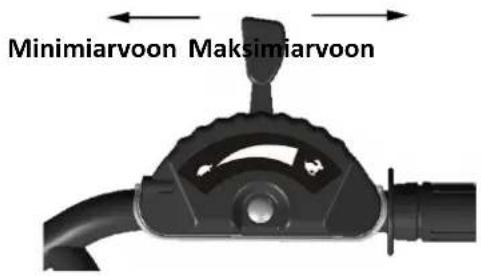

• Työnnä kaasuvipua minimiarvon suuntaan

1. Kännä moottorin kytkin kohtaan OFF.

Luku VI Bensiinimoottorin huolto

Varoitus!

• Pysäytä moottori ennen huoltoa.
• Està moottorin tahaton käynnistyminen kaantamalla moottorin kytkin asentoon OFF (pysähtynyt) ja irrottamalla sytytystulpan liitäntäjohto.
• Moottorin tarkastuksen ja huollon saa suorittaa vain valtuutettu jalleenmyyjä, ellei kayttajallä itsellän ole tarkastukseen ja huoltoon soveltuvia tyokaluja ja materiaialeja ja han kykenee korjaamaan ja huoltamaan moottoria.

Huomautus:

• Moottorin hyvan suorituskyvyn yllapitamiseksi se on tarkastettava ja saadettäva saannollisesti. Saannollinen huolto takaa tuotteen pitkān kaytöän. Seuraavassa tauulkossa on kuvatu tarvittavat huoltovälit ja huollettavat componentit.

Huoltojakso Kuukausittain Todelliset käytöttunnit, jos ne ovat alle kuukauden Komponentti		Päivittäinen käytö	Ensimmäisen kuukauden/ 20 tunnin kulutta	Jokainen kausi/ 50 tunnin kulutta	6 kuukauden välein/ 100 tunnin kulutta	Joka vuosi tai 300 tunnin välein
Moottoriöly	Öljytason tarkastus	●
	Öljyn vaihto	●
Vaihteistoöly (koskee tiettyjä malleja)	Öljytason tarkastus	●
	Öljyn vaihto	●
Öljyn upotetu ilmansuodatin	Tarkastus	●
	Puhdistus	(1)
Sytytystulppa	Tarkastus ja puhdistus				●
Kipinäsujoja (valinnainen)	Puhdistus				●
Säiliö ja polttoaeneen suodatin	Puhdistus			● (2)
IImaventtili	Tarkastus ja säätö					● (2)
Poltoaineletku Ta kastus Kahden		vuoden välein (jos tarpeen, vaihda) ●(2)

Huomautus!

1. Jos konetta kaytetaan polyisiss olosuheissa, lisaa huoltojaksojen tiheyttä.
2. Käytäja ei voi purkaa moottoria, ellei hanellä ole asianmukaisia tyokaluja ja mekaanisia korjaustaitoja.

Joitakin osia voi huoltaa valtuutettu jalleenmyyja.

1. Moottoriöljyn vaihto

Tyhjennä moottoriöljmoottorin lammittamisen jälkeen varmistaaksesi nopean ja taydellisen oljynpoiston:

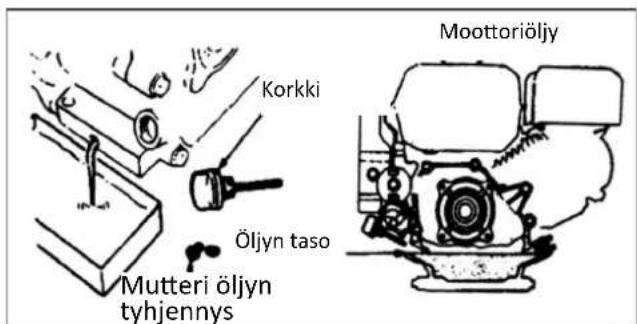

1. Ruuvaa irti moottorioljyn mittatikku ja oljyn tyhennysmutteri tyhjentaaksesi moottorioljyn.
2. Ruuvaa oljyn tyhjennysmutteri takaisin kiinni.
3. Täytä moottori maäritetellylä öljylla ja tarkista öljytaso.
4. Aseta oljyn mittatikku takaisin paikalleen.

Moottorioljyn tilavuuden tulee ola 0,6 litraa.

2. Oljyn upotetun ilmansuodattimen huolto

Likainen ilmansuodatin体系建设 ilman paasyn kaasuttimeen. Kaasuttimen vian valttamiseksi ilmansuodatin on huollettava saannollisesti. Jos moottorin on toimittava polyisessymparistossa, lisaa huoltotiheyttta.

Varoitus! Alä koskaan käytä bensiiniä tai matalan palamispisteen puhdistusainetta ilmansuodattimen puhdistamiseen, koska se voi aiheuttaa tulipalon.

Huomautus! Ää koskaan yritä käynnistää moottoria ilman ilmansuodatinta. Tämä voi aiheuttaa moottorin nopean kulumisen. Pidä oljytaso aina vakiona!

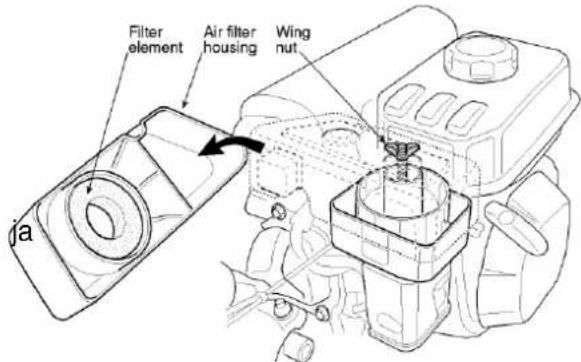

1. Pura siipimutteri ja ilmansuodattimen kotelo ja irrota suodatinelementti.

2. Käytäsytymätontataikorkeanleimahduspisteen puhdistusainetta suodatinelementin puhdistamiseen ja anna kuivua.

3. Lisää öljä osoitettuun tasoon (Öljytyyppi: SAE 15W-40).

4. Asemoi suodattava elementti ilmansuodattimen kotelo takaisin.

3. Sytytystulpan huolto

Huomautus! Alä koskaan käytä sytytystulppaa kun lampövälī on vaārā. Moottorin normalalin

kaynnistyksen varmistamiseksi sytytystulpan valin tulee olla sopiva ja siinä ei saa olla kerrostumia.

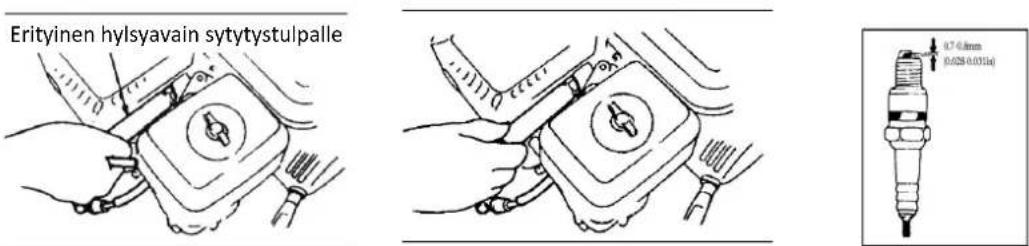

1. Käytä erityistä hylsyavainta sytytystulpan irrottamiseksi

Varoitus! Jos moottori on juuri pysahtynyt, aanenvaimennin on erittain kuuma. Pysy kaukana korkeista lampotiiloista palovammojen valtamiseksi.

1. Tarkista sytytystulppa. Jos se on kulunut tai eriste on haljennut tai vauroitunut, vaihda se;Jos siinä on liikaa hiilikerostumia, puhdista se terasharjalla.
2. Käytä rakotulkka sytytystulpan valin mittaamiseen: oikean arvon tulee olla 0,70 ja 0,80 mm valillä.
3. Tarkista, etta sytytystulpan aluslevy on hyvasskunnossa. Kierra sytytystulppa kadellasi kieteen vahingoittumisen valttamiseksi.
4. Kun olet kiertänyt sytytystulpan pohjaan, kirista sytytystulppa ja aluslevy erityisellä hylsyavaimella.

Huomautus! Jos sytytystulppa on uusi, kiristä sytytystulppaa vielä puoli kierrosta, kun olet painanut aluslevyä lujasti.

Jos sytytystulppa on kaytetty, kirista sitä vielä 1/8-1/4 kierrosta, kun olet painanut aluslevyä lujasti. Sytytystulpan tulee olla kunnolla kiristetty tai se kuumenee ja vaurioittaa moottoria.

Varoitus!

Jos moottori on juuri pysahtynyt, aanenvaimennin on erittain kuuma. Alä suorita toimenpiteitä moottorissa ennen kuin se on jähtynyt.

Huomautus! Kipinäsuoja on huollettava 100 käytöttunnin valein tehokkaan toiminnan varmistamiseksi.

1) Löysäkaksi 4 mm:n ruuvia pakoputkesta ja irrota se.
2) Löysääneljä 5 mm:ruuvia aenenvaimentimen suojuksesta aenenvaimentimen suojuksen irrottamiseksi.
3) Löysää neljä 4 mm: n ruuvia kipinäsuojasta sen irrottamiseksi äänenvaimentimesta.
4) Käytä harjaa hiilikerrostumien poistamiseen kipinäsuojan tiukasta verkosta.

Varoitus! Älä koskaan käytä moottoria metsäisillä alueilla ilman asianmukaista kipinäsuojusta. Se voi aiheuttaa tulipaloja!

Huomautus! Kipinäsuojassa ei saa olla halkeamia tai vahinkoja.

Jos paikalla, vaihda kipinasuoja.

1. Kaasuttimen säätö minimikierroksille

1) Kännistä moottori sen lammittämiseksi normalilampötilaan.
2) Kun moottori on minimikierroksilla, sādā venttiilin ulompaa kaasuruuvia normalalin miniminopeuden saatamiseksi. Normaali minimikäyntinopeus: 1800 ± 150 kierrosta/min.

Luku VII Puutarhajrysimen huolto

Kännistyksen aiheuttaman kulumisen, kytkimen ja kuormituksen muutosten vuoksi

puutarhajyrsimen mutterit voivat loystya. Bensiinimoottorin alhaisen tehon, suuren

poltoaeneenkulutuksen ja muiden vikojen vuoksi osat voivat kulua, mikä voi vaarantaa puutarhajyrsimen käyttoä. Näiden mahdollisuuksien rajoittamiseksi tarvitaan tiukkaa ja saannöllista puutarhajyrsimen huoltoa, jotta se voi säilyttä hyvat tekniset olosuhteet ja kestä徳pidemman käyttoian.

I Puutarhajyrsimen tekinen huoIto

1.Vuorohuolto (ennen ja jälkeen jokaista vuoroa)

1) Kuuntele ja tarkkaile epanormaaleja ilmiöitä, kuten melua, ylikuumenemista, lystyneitä muttereita jne.
2) Tarkista, ettei bensiinimoottorista ja vaihdelaatikosta vuoda öljä.
3) Tarkista, etta bensiinimoottorin ja vaihdelaatikon oljytasot ovat tasomittarin yla- ja alamerkkien valissä.
4) Poista valittomästi lika, muta, ruoho ja öljytahr koneesta tai sen lisavarusteista.
5) Pidä maataloustoimenpiteita koskevia reckistereita.

2. Ensimmäisen tason huolto (150 työtunnin valein)

1) Suorita jokainen huoltotoimenpide jokaisessa työvurossa.
2) Puhdista vaihteisto ja vaihda moottoriöljy.
3) Tarkista, testaa ja saadä kytkin, vaihteisto ja suunnanvaihdin.

3. Toisen tason huolto (800 tyotunnin valein)

1) Suorita jokainen huoltotoimenpide 150 tyotuntia kohti.
2) Tarkista hammastukset ja laakerit. Jos yksi niistä on erittäin kulunut, vaihda se uuteen.
3) Jos jokin puutarhajrysimen osista tai komponenteista, kuten terat tai mutterit, on vaurioitunut, vaihda ne uusiin!

4. Korjaukset ja tekniset tarkastukset (1500-2000 työtuntia)

1) Anna kokoke purettavaksi paikalliselle jalleenmyyjalle puhdistusta ja tarkastusta varten. Jos jokin osista tai komponenteista on erittain kulunut, vaihda tai korjaa ne.
2) Anna kytkinlevyt ja kytkin ammattilaisten tarkastettavaksi.
3) Bensiinimoottorin korja ja huolto on suoritettava oppaan mukaisesti.

MINIPUUTARHAJYRSIMEN TEKNINEN HUOLTOTAULUKKO

Työjakso Huolto- typpi	Päivittäin	Ensimmäisen kuukauden/20 tunnin kuluttua	Kolmannen kuukauden/150 tunnin kuluttua	Vuosittain/ 800 tunnin välein
Ruvien ja muttereiden tarkastus	√
ja kirstys Uuden moottoriöljyn tarkastus ja lisäys	√
Moottoriöljyn puhdistus ja vaihto		√	√
Tarkista voiteluaine alennusvaihteen	√
laatikossa Väihda vöiteluaine alennusvaihteen		√	√
laatikossa Tarkista öljvuodot	√
Puhdista lika, nurmikko ja öljyläikät	√
Vianmärritys	√
Käytöosien säätö √
Hihnan kireys (*)	√
Hammastukset ja laakerit (*)				√

*) Toimenpide, jonka saa suorittaa joko jalleenmyyjä tai valtuutetu huoltokeskus.

III Pitkäikainen minipuutarhajyrsimen varastointi

Jos minipuutarhajyrsintä on varastoitava pitkään, suorita seuraavat toimenpiteet ruosteen ja erosion välttämiseksi.

1. Tiivista ja säly tā bensiinimoottori bensiinimoottorin ohjekirjan ohjeiden mukaisesti.
2. Puhdista likes ja lima pinnalta
   3.Tyhjennä voiteluaine vaihteistosta ja täytä se uudella voiteluaineella.
3. Levita korroosionestoöljya ei-alumiiniseoksen pinnan maalaamattomiin osin.
4. Sälytä tuote turvallisessa, suljetussa, hyvin ilmastoidussa ja kuvassa paikassa.
5. Säilytä työkalut, laatutodistus ja käytöopas koneen mukana.

Luku VIII Vikojen paikannus

Jos moottoria ei voi käynistä, tarkista, etta:

1. moottorin kytkin on kohdassa ON;
2. koneessa on riittavasti voiteluainetta;
3. polittoaineen venttiili on kohdassa ON;
4. polittoainetta on sailiossa;
5. poltoaine saavuttaa kaasuttimet; sen tarkistamiseksi käytäja voi lóysentäa kaasuttimen tyhjennysmutterin ja asemoida kaasuttimen venttiilin kohtaan ON.

Varoitus! Jos polttoainetta vuotaa, poista se varovasti ja anna sen kuivua ennen kuin tarkistat sytytystulpan tai kaynnistat moottorin, sillä läikkynyt polttoaine ja sen hóryt voivat aiheuttaa tulipalon.

1. sytytystulppaaa aikaan kipinan.

a. Irrota sytytystulpan korkki, ota poly pois ja irrota sytytystulppa.
b. Asenna sytytystulpan korkki sytytystulpan paallee.
c. Liitä sytytystulpan metallinen runko moottorin päähan. Vedä kevyesti käynnistysmoottorista tarkistaaksesi, etta kipinoitä muodostuu. Jos nain tapahtuu, asenna sytytystulppa ja käynnistä moottori.

1. Jos moottori ei vielä kaynnisty, anna se valtuutetun jalleenmyyjan korjattavaksi.

Introduction
