RTN19 - Langaton reititin ASUS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Wi-Fi-reititin
Merkki	ASUS
Malli	RT-N19
Mitat (arvioidut)	Noin 15 x 12 x 2,8 cm
Paino (arvioitu)	Noin 200 g
Virtalähde	DC-sovitin, lähtö +12V enintään 0,5A
Wi-Fi-standardit	802.11b/g/n, 2,4 GHz taajuus
Portit	1 WAN-portti (Internet), 2 LAN-porttia (RJ-45)
Painikkeet	Virtapainike, WPS, Resetointi
Merkkivalot	Virtamerkkivalo, LAN, WAN, 2,4 GHz
Päätoiminnot	Langaton reititin, tukipiste, palomuuri, Internetin jakaminen
Konfigurointi	Web-käyttöliittymän kautta (http://router.asus.com) tai ASUS Router -sovelluksella
Langaton turvallisuus	WPA/WPA2, SSID:n ja salasanan vaihto suositeltava
Käyttölämpötila	0°C - 40°C
Käyttökosteus	50% - 90%
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja.
Turvallisuusohjeet	Käytä vain mukana toimitettua virtalähdettä, vältä kosteutta, pidä vähintään 20 cm etäisyys RF-altistuksen rajoittamiseksi
Varaosat ja korjattavuus	Vain verkkolaite. Muista osista ota yhteys ASUS-tukeen.
Yleistiedot	ASUS RT-N19 langaton reititin, suunniteltu koti- ja pienteollisuuskäyttöön

Usein kysytyt kysymykset - RTN19 ASUS

Kuinka ASUS RT-N19 -reititin konfiguroidaan?

Kytke reititin pistorasiaan ja käynnistä se. Yhdistä tietokone LAN-porttiin tai oletus-Wi-Fi-verkkoon (SSID tarran päällä). Avaa selain ja mene osoitteeseen http://router.asus.com. Seuraa näytön ohjeita asettaaksesi salasana ja Wi-Fi-asetukset.

Mitä teen, jos olen unohtanut järjestelmänvalvojan salasanan?

Sinun on palautettava reititin tehdasasetuksiin. Pidä takana olevaa Reset-painiketta painettuna noin 5 sekuntia, kunnes virtamerkkivalo vilkkuu. Vapauta painike, reititin käynnistyy uudelleen oletusasetuksilla.

Kuinka tehdasasetukset palautetaan?

Käytä paperiliitintä tai kynää painaaksesi reitittimen takana olevaa Reset-painiketta. Pidä sitä painettuna noin 5 sekuntia, kunnes virtamerkkivalo vilkkuu. Reititin käynnistyy uudelleen tehdasasetuksilla.

Kuinka WPS-painiketta käytetään?

Paina reitittimen takana olevaa WPS-painiketta. Ota sitten asiakaslaitteessasi (älypuhelin, tietokone) WPS-yhteys käyttöön Wi-Fi-asetuksissa. Suojattu yhteys muodostuu automaattisesti ilman salasanaa.

Mistä löydän oletus-SSID:n ja -salasanan?

Oletus-SSID ja Wi-Fi-salasana on painettu reitittimen takana olevaan tarraan. SSID on yleensä muodossa 'ASUS_XX_2G', jossa XX on kaksi viimeistä numeroa 2,4 GHz MAC-osoitteesta.

Kuinka reitittimen laiteohjelmisto päivitetään?

Kirjaudu reitittimen web-käyttöliittymään (http://router.asus.com). Mene kohtaan 'Hallinta' ja sitten 'Laiteohjelmiston päivitys'. Valitse 'Etsi' tarkistaaksesi saatavilla olevat päivitykset. Seuraa ohjeita uuden version lataamiseksi ja asentamiseksi. Varmista, että virtakatkoksia ei tapahdu päivityksen aikana.

Mitä RT-N19:n merkkivalot tarkoittavat?

Virtamerkkivalo osoittaa virran olevan päällä. LAN- ja WAN-merkkivalot osoittavat aktiivista verkkoyhteyttä. 2,4 GHz:n merkkivalo vilkkuu, kun Wi-Fi on käytössä. Katso tarkemmat tiedot käyttöohjeesta.

Kuinka yhdistän reitittimen Internetiin?

Liitä modeemin verkkokaapeli reitittimen WAN (Internet) -porttiin. Kytke ensin modeemi päälle, sitten reititin. Määritä yhteystyyppi (PPPoE, dynaaminen IP jne.) web-käyttöliittymän kautta. Tarvitset Internet-palveluntarjoajaltasi saadut tiedot.

Voinko käyttää ASUS Router -sovellusta RT-N19:n konfigurointiin?

Kyllä, lataa ASUS Router -sovellus App Storesta tai Google Playsta. Yhdistä mobiililaitteesi reitittimen Wi-Fi-verkkoon (oletus). Käynnistä sovellus ja seuraa vaiheittaisia konfigurointiohjeita.

Mitä turvallisuusohjeita on noudatettava?

Käytä vain mukana toimitettua virtalähdettä. Vältä reitittimen sijoittamista lähelle lämmönlähteitä, kosteutta tai sähkömagneettisia häiriöitä. Pidä vähintään 20 cm etäisyys reitittimen ja kehosi välillä RF-altistuksen rajoittamiseksi. Irrota laite verkosta ukkosella.

KÄYTTÖOHJE RTN19 ASUS

Verkkokaapeli (RJ-45) Pikaopas

Katsaus RT-N19-sovellukseen

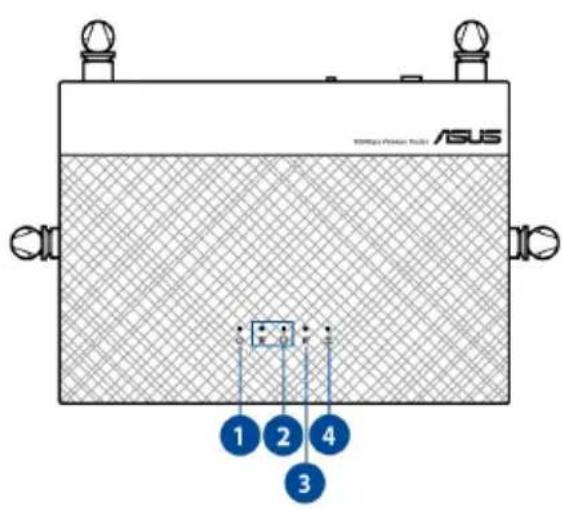

ASUS 1 2 4 3

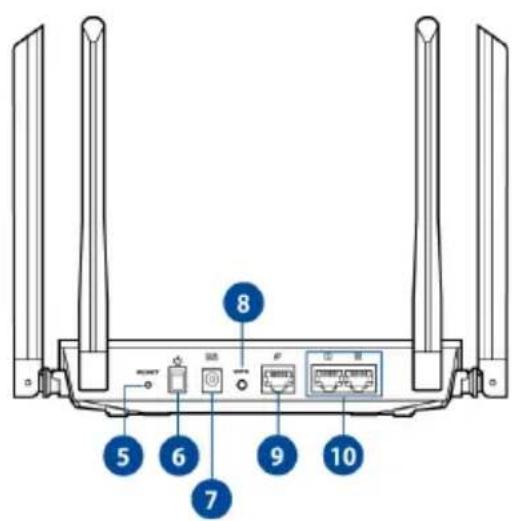

8 5 6 9 10 7

1 Virran LED-valo Virtakytkin	6
2 LAN LED Virta (DC-In)-portti	7
3 WAN (Internet) LED WPS-painike	8
4 2,4GHz LED-valo	9 WAN (Internet) portti
5 Nollauspainike LAN 1~2	10 portit

HUOMAA:

• Käytä vain laitteen toimitukseen kuuluvaa verkkolaitetta. Muiden verkkolaitteiden käyttö voi vahingoittaa laitetta.
• Tekniset tiedot:

Verkkolaite Tasavirtalähtö: +12 V maks. 0,5A:n virralla;
Käyttölämpötila 0~40 °C Tallennustila 0~70			°C
Käyttökosteus 50~90% Tallennustila 20~90%

Reitittimen sijoittaminen

Varmistaaksesi parhaan signaalin lähetyksen langattoman reitittimen ja siihen liitettyjen verkkolaitteiden välillä, tarkista, että:

• Asetat langattoman reitittimen keskelle aluetta saadaksesi maksimipeittoalueen verkkolaitteille.
• Pidät laitteen vapaana metalliesteistä ja poissa suorasta auringonpaisteesta.
• Pidät laiteen etäällä 802.11g:n tai 20 MHz:n Wi-Fi -laitteista, 2,4 GHz:n tietokoneen oheislaitteista, Bluetooth-laitteista, langattomista puhelimista, muuntajista, raskaista moottoreista, loistelampuista, mikroaaltouuneista, jääkaapeista ja muista teollisista laitteista estääksesi signaalin häiriöt tai menetyksen.
• Päivität aina uusimman laiteohjelmiston. Hae viimeisimmät laitteistopäivitykset ASUS-verkkosivuilta osoitteesta http://www.asus.com.

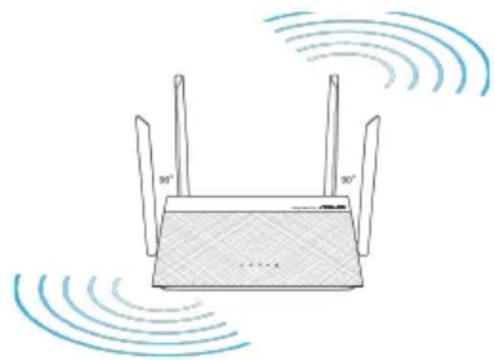

• Parhaan mahdollisen langattoman signaalin aikaansaamiseksi suuntaa neljä lisäantennia alla olevan piirroksen mukaisesti.

1. Irrota virtakaapeli/DSL-modeemi. Jos sillä on akkuvarmistus, irrota akku.

HUOMAUTUS: Jos käytät internet-yhteyteen DSL:ää, tarvitset käyttäjätunnuksen/salasanan internet-palveluntarjoajaltasi (ISP) määrittääksesi reitittimen oikein.

1. Liitä modeemi reitittimeen toimitukseen kuuluvalla verkkokaapelilla.

2. Kytke virta päälle virtakaapeliin/DSL-modeemiin.

3. Tarkista kaapelin/DSL-modeemin LED-valot varmistaaksesi, että yhteys on aktiivinen.

Unplug

RT-N19 :n asettaminen

Voit asettaa RT-N19 langallisen tai langattoman yhteyden kautta.

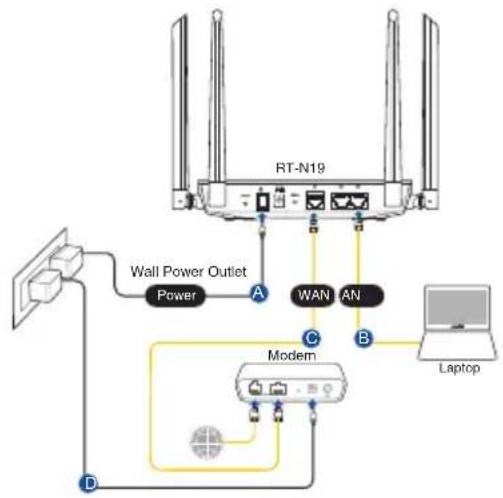

A. Langallinen yhteys

1. Liitä reititin virtalähteeseen ja kytke sen virta päälle. Liitä verkkokaapeli tietokoneesta reitittimen LAN-porttiin.

1. Graafinen web-käyttöliittymä käynnistyy automaattisesti, kun avaat webselaimen. Jollei se käynnisty automaattisesti, siirry osoitteeseen http://router.asus.com.

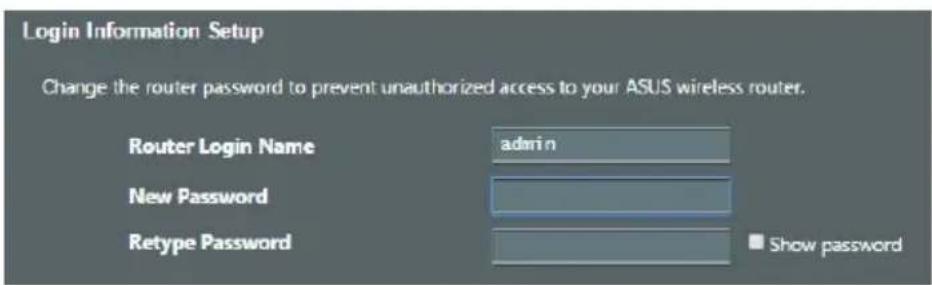

2. Aseta reitittimen salasana estääksesi valtuuttamattoman käytön.

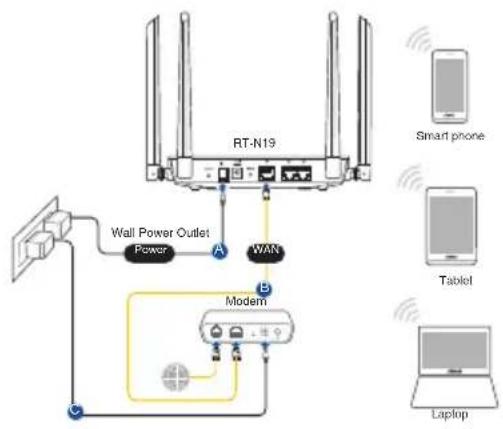

1. Liitä reititin virtalähteeseen ja kytke sen virta päälle.

* XX viittaa 2,4 GHz:in MAC-osoitteen kahteen viimeiseen numeroon. Se on merkitty tarraan RT-N19:n takana.

1. Voit valita joko graafisen web-käyttöliittymän (GUI) tai ASUS-reititinsovelluksen reitittimen asettamiseen.

a. Graafisen web-käyttöliittymän asetus

Kun liitäntä on tehty, graafinen web-käyttöliittymä käynnistyy automaattisesti, kun avaat web-selaimen. Jos se ei käynnisty automaattisesti, siirry osoitteeseen http://router.asus.com.

- Aseta reitittimelle salasana valtuuttamattoman käytön estämiseksi.

b. Sovelluksen asetus

Lataa ASUS-reititinsovellus asettaaksesi reitittimen mobiililaitteillasi.

ASUS Router

- Kytke Wi-Fi päälle mobiililaitteissasi ja muodosta yhteys RT-N19 -verkkoosi.

- Suorita asetus loppuun toimimalla ASUS-reititinsovelluksen asetusohjeiden mukaiseesti.

ASUS Router

Langattoman reitittimen asetusten muistaminen

- Muista langattomat asetuksesi, kun suoritat reitittimen asetuksen loppuun.

Reitittimen nimi: Salasana:
2,4GHz verkko SSID: Salasana:

Usein kysyttyä (FAQ)

1. Mistä saan lisätietoja langattomasta reitittimestä?

• Online-usein kysyttyä-sivusto: https://www.asus.com/support/faq
- Teknisen tuen sivusto: https://www.asus.com/support
- Tukipalvelunumero: Katso tukipalvelunumero kohdasta Supplementary Guide (Lisäopas)
- Voit hakea online-käyttöoppaan osoitteesta https://www.asus.com/support

Verpackungsinhalt

Yksinkertaistettu EU-vaatimustenmukaisuusvakuutus

ASUSTek Computer Inc. vakuuttaa täten, että tämä laite on 2014/53/EU-direktiivin olennaisten vaatimusten ja muiden asiaan kuuluvien lisäysten mukainen. Koko EU-vaatimustenmukaisuusvakuutuksen teksti on nähtävissä osoitteessa https://www.asus.com/Networking/RT-AX88U/HelpDesk_Declaration/.

Ekologisen suunnittelun direktiivin 2009/125/EY-vaatimustenmukaisuusvakuutus

Testaus (EY) N:o 1275/2008:n ja (EU) N:o 801/2013:n mukaisista ekologisista suunnitteluvaatimuksista on suoritettu. Kun laite on verkossa valmiustilassa, sen I/O- ja verkkoliittymä ovat lepotilassa eivätkä ne ehkä toimi oikein. Herättääksesi laitteen, paina Wi-Fi päälle/pois -, LED päälle/pois -, nollaa- tai WPS-painiketta. Tämä laite täyttää EU-säteilyrajoitukset, jotka on asetettu hallitsemattomaan ympäristöön. Tämä laitteisto tulee asentaa ja sitä tulee käyttää siten, että säteilijän ja kehosi välinen etäisyys on vähintään 20 cm.

Kaikki käyttötilat:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40)

Taajuus, tila maksimi lähetetty teho EU:ssa on listattu alla:

2412-2472MHz (802.11g 6Mbps): 19.81 dBm

Verkkolaite tulee liittää lähelle laitetta helposti tavoitettavissa olevaan paikkaan.

Turvallisuustietoja

• Käytä tätä tuotetta ympäristöissä, joissa ympäristölämpötila on välillä 0°C (32°F) ja 40°C (104°F).
• Varmista tuotteen pohjassa sijaitsevasta arvokilvestä vastaako verkkolaite tätä nimellisarvoa.
• ÄLÄ aseta epätasaisille tai epävakaille pinnoille. Ota yhteys huoltoon, jos kotelo on vahingoittunut.
• ÄLÄ aseta tai pudota esineitä laitteen päälle äläkä anna minkään vieraiden esineiden joutua tuotteen sisään.
• ÄLÄ altista nesteille, sateelle tai kosteudelle tai käytä niiden lähellä. ÄLÄ käytä modeemia ukkosmyrskyn aikana.
• ÄLÄ peitä tuotteen tuuletusaukkoja estääksesi tuotteen ylikuumenemisen.
• ÄLÄ käytä vahingoittuneita virtajohtoja, lisävarusteita tai muita oheislaitteita.
• Jos virtalähde on rikkoutunut, älä itse yritä sitä korjata. Ota yhteys ammattimaiseen huoltohenkilöön tai jälleenmyyjääsi.
• Estääksesi sähköiskun vaaran irrota virtakaapeli pistorasiasta ennen järjestelmän paikan muuttamista.
