Produkttyp	WLAN-Router
Marke	ASUS
Modell	RT-N19
Abmessungen (geschätzt)	ca. 15 x 12 x 2,8 cm
Gewicht (geschätzt)	ca. 200 g
Stromversorgung	Gleichstrom-Netzteil, Ausgang +12V max 0,5A
WLAN-Standards	802.11b/g/n, 2,4 GHz Band
Anschlüsse	1 WAN-Anschluss (Internet), 2 LAN-Anschlüsse (RJ-45)
Tasten	Ein/Aus, WPS, Reset
LEDs	Ein/Aus, LAN, WAN, 2,4 GHz
Hauptfunktionen	WLAN-Router, Access Point, Firewall, Internetfreigabe
Konfiguration	Über Weboberfläche (http://router.asus.com) oder ASUS Router App
WLAN-Sicherheit	WPA/WPA2, Änderung von SSID und Passwort empfohlen
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	50% - 90%
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheitshinweise	Nur das mitgelieferte Netzteil verwenden, Feuchtigkeit vermeiden, einen Abstand von 20 cm zur Einhaltung der HF-Expositionsgrenzen einhalten
Ersatzteile und Reparierbarkeit	Nur Netzteil. Für andere Teile wenden Sie sich an den ASUS-Support.
Allgemeine Informationen	ASUS RT-N19 WLAN-Router, für den Heim- und kleinen Bürogebrauch konzipiert

Häufig gestellte Fragen - RTN19 ASUS

Wie konfiguriere ich den ASUS RT-N19 Router?

Schließen Sie den Router an eine Steckdose an und schalten Sie ihn ein. Verbinden Sie Ihren Computer mit einem LAN-Anschluss oder dem Standard-WLAN (SSID auf dem Etikett). Öffnen Sie einen Browser und gehen Sie zu http://router.asus.com. Folgen Sie den Anweisungen auf dem Bildschirm, um ein Passwort und WLAN-Einstellungen festzulegen.

Was tun, wenn ich das Administrator-Passwort vergessen habe?

Sie müssen den Router auf die Werkseinstellungen zurücksetzen. Halten Sie die Reset-Taste an der Rückseite etwa 5 Sekunden lang gedrückt, bis die Betriebs-LED blinkt. Lassen Sie los, der Router startet mit den Standardeinstellungen neu.

Wie stelle ich die Werkseinstellungen wieder her?

Verwenden Sie eine Büroklammer oder einen Stift, um die Reset-Taste an der Rückseite des Routers zu drücken. Halten Sie sie etwa 5 Sekunden lang gedrückt, bis die Betriebs-LED blinkt. Der Router startet mit den Werkseinstellungen neu.

Wie verwende ich die WPS-Taste?

Drücken Sie die WPS-Taste an der Rückseite des Routers. Aktivieren Sie dann auf Ihrem Client-Gerät (Smartphone, Computer) die WPS-Verbindung in den WLAN-Einstellungen. Die sichere Verbindung wird automatisch ohne Passwort hergestellt.

Wo finde ich die SSID und das Standard-Passwort?

Die SSID und das Standard-WLAN-Passwort sind auf dem Etikett auf der Rückseite des Routers aufgedruckt. Die SSID hat normalerweise das Format 'ASUS_XX_2G', wobei XX den letzten beiden Ziffern der 2,4 GHz MAC-Adresse entspricht.

Wie aktualisiere ich die Firmware des Routers?

Melden Sie sich an der Weboberfläche des Routers an (http://router.asus.com). Gehen Sie zu 'Administration' und dann zu 'Firmware-Upgrade'. Klicken Sie auf 'Suchen', um nach verfügbaren Updates zu suchen. Folgen Sie den Anweisungen, um die neue Version herunterzuladen und zu installieren. Stellen Sie sicher, dass Sie während des Updates die Stromversorgung nicht unterbrechen.

Was bedeuten die LEDs am RT-N19?

Die Betriebs-LED zeigt die Stromversorgung an. Die LAN- und WAN-LEDs zeigen eine aktive Netzwerkverbindung an. Die 2,4 GHz LED blinkt, wenn WLAN aktiv ist. Weitere Details finden Sie in der Bedienungsanleitung.

Wie verbinde ich meinen Router mit dem Internet?

Schließen Sie das Netzwerkkabel Ihres Modems an den WAN-Anschluss (Internet) des Routers an. Schalten Sie zuerst das Modem ein, dann den Router. Konfigurieren Sie den Verbindungstyp (PPPoE, dynamische IP usw.) über die Weboberfläche. Sie benötigen die von Ihrem ISP bereitgestellten Informationen.

Kann ich die ASUS Router App zur Konfiguration des RT-N19 verwenden?

Ja, laden Sie die ASUS Router App aus dem App Store oder Google Play herunter. Verbinden Sie Ihr Mobilgerät mit dem WLAN des Routers (Standard). Starten Sie die App und folgen Sie den Schritt-für-Schritt-Konfigurationsanweisungen.

Welche Sicherheitshinweise sind zu beachten?

Verwenden Sie nur das mitgelieferte Netzteil. Vermeiden Sie die Platzierung des Routers in der Nähe von Wärmequellen, Feuchtigkeit oder elektromagnetischen Störungen. Halten Sie einen Abstand von mindestens 20 cm zwischen dem Router und Ihrem Körper ein, um die HF-Expositionsgrenzen einzuhalten. Trennen Sie das Gerät bei Gewitter vom Stromnetz.

BEDIENUNGSANLEITUNG RTN19 ASUS

RT-N19 WLAN-Router Netzteil
√ Netzwerkkabel (RJ-45) Schnellstartanleitung

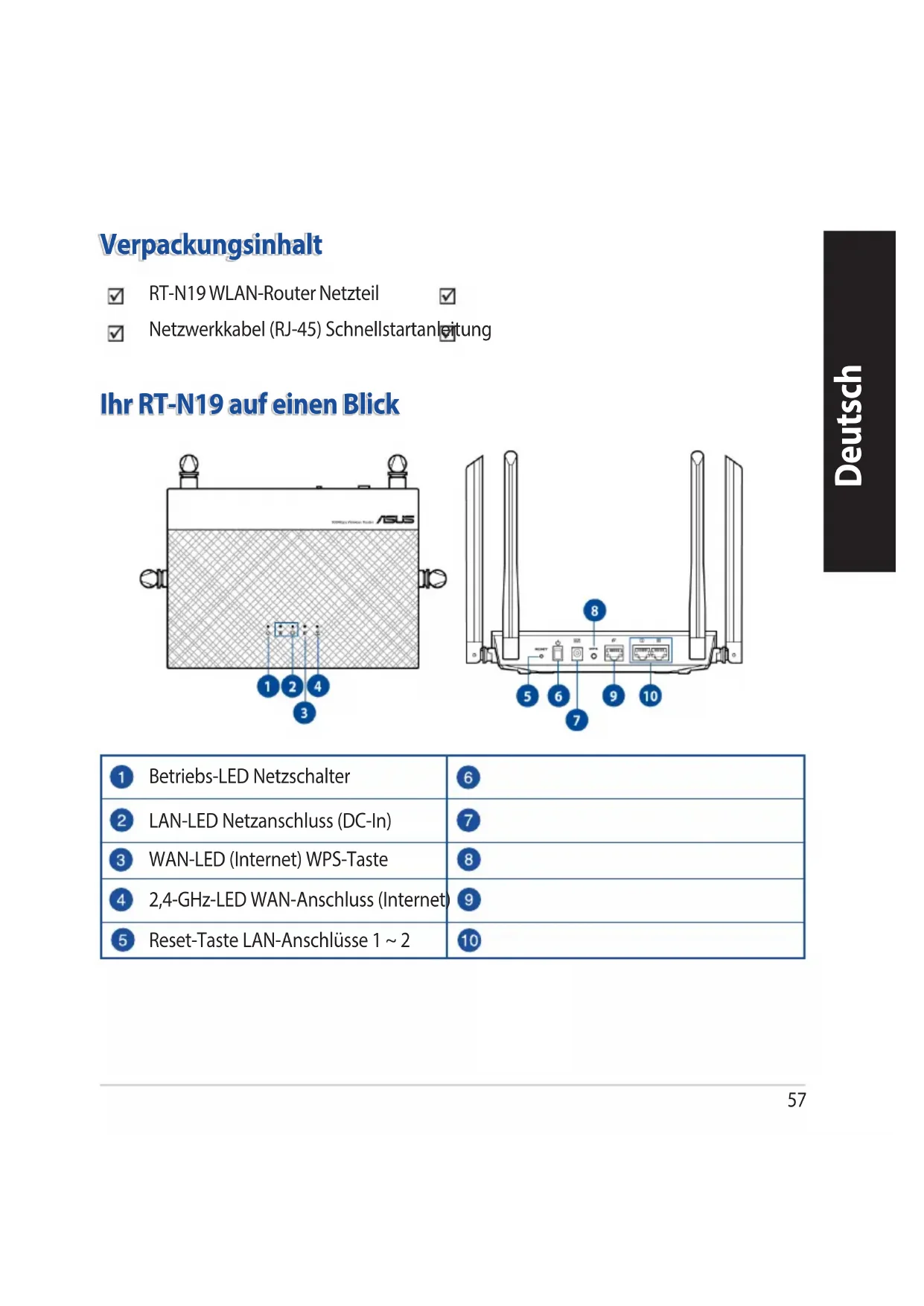

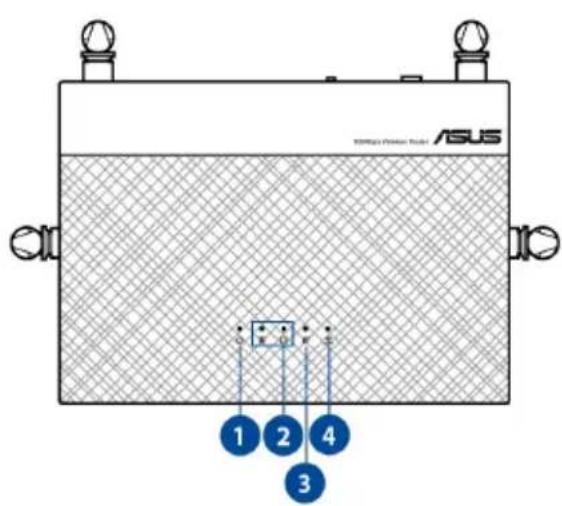

Ihr RT-N19 auf einen Blick

ASUS 1 2 4 3

8 5 6 9 10

1 Betriebs-LED Netzschalter	6
2 LAN-LED Netzanschluss (DC-In)	7
3 WAN-LED (Internet) WPS-Taste	8
4 2,4-GHz-LED WAN-Anschluss (Internet)	9
5 Reset-Taste LAN-Anschlüsse 1 ~ 2	10

HINWEISE:

• Verwenden Sie nur das mitgelieferte Netzteil. Andere Netzteile könnten das Gerät beschädigen.
• Spezifikationen:

Netzteil Gleichstromausgang:	+12 V mit 0,5 A Stromstärke
Betriebstemperatur 0~40 °C	Lagerung 0~70 °C
Betriebsluftfeuchtigkeit 50~	90% Lagerung 20~90%

Platzieren Sie Ihren WLAN-Router

Stellen Sie für eine optimale WLAN-Übertragung zwischen dem WLAN-Router und den verbundenen WLAN-Geräten folgendes sicher:

• Platzieren Sie den WLAN-Router in einem zentralen Bereich, um eine maximale WLAN-Reichweite für die Netzwerkgeräte zu erzielen.
• Halten Sie den WLAN-Router entfernt von metallischen Hindernissen und direktem Sonnenlicht.
• Halten Sie den WLAN-Router entfernt von nur 802.11g oder nur 20 MHz WLAN-Geräten, 2,4 GHz Computer-Peripheriegeräten, Bluetooth-Geräten, schnurlosen Telefonen, Transformatoren, Hochleistungsmotoren, fluoreszierendem Licht, Mikrowellenherden, Kühlschränken und anderen gewerblichen Geräten, um Signalstörungen oder Signalverlust zu verhindern.

- Aktualisieren Sie immer auf die neueste Firmware. Besuchen Sie die ASUS-Webseite unter http://www.asus.com, um die neuesten Firmware-Aktualisierungen zu erhalten.

- Um das beste WLAN-Signal zu garantieren, richten Sie die vier abnehmbaren Antennen, wie in der unteren Abbildung gezeigt, aus.

Ihr Modem vorbereiten

1. Trennen Sie das Netzkabel von der Steckdose und dem Kabel-/DSL-Modem. Falls Ihr Modem über einen Backup-Akku verfügt, entfernen Sie diesen ebenfalls.

HINWEIS: Falls Sie für Ihre Internetverbindung DSL benutzen, benötigen Sie Ihren Benutzernamen/Kennwort von Ihrem Internetanbieter, um den Router richtig konfigurieren zu können.

Unplug

1. Schließen Sie Ihr Modem mit dem mitgelieferten Netzwerkkabel an den Router an.

1. Versorgen Sie Ihr Kabel-/DSL-Modem mit Strom und schalten es ein.

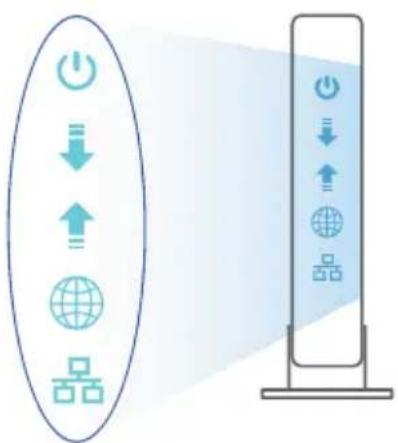

2. Überprüfen Sie die LED-Anzeigen Ihres Kabel-/DSL-Modems, um sicherzustellen, dass die Verbindung aktiv ist.

Einrichten Ihres RT-N19

Sie können Ihren RT-N19 über eine Kabelverbindung oder drahtlose Verbindung einrichten.

A. Kabelverbindung

1. Schließen Sie Ihren Router an eine Steckdose an und schalten Sie ihn ein. Schließen Sie das Netzwerkkabel von Ihrem Computer an einem LAN-Anschluss Ihres Routers an.

1. Die Web-Benutzeroberfläche wird automatisch gestartet, wenn Sie einen Webbrowser öffnen. Falls sie nicht automatisch geöffnet wird, geben Sie http://router.asus.com in den Webbrowser ein.

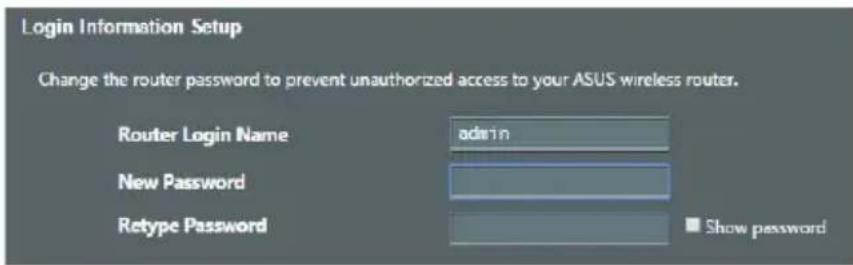

2. Richten Sie ein Kennwort für Ihren Router ein, um unbefugten Zugriff zu verhindern.

B. Drahtlosverbindung

1. Schließen Sie Ihren Router an eine Steckdose an und schalten Sie ihn ein.

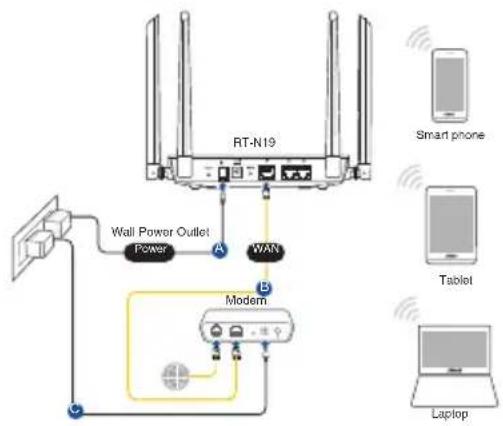

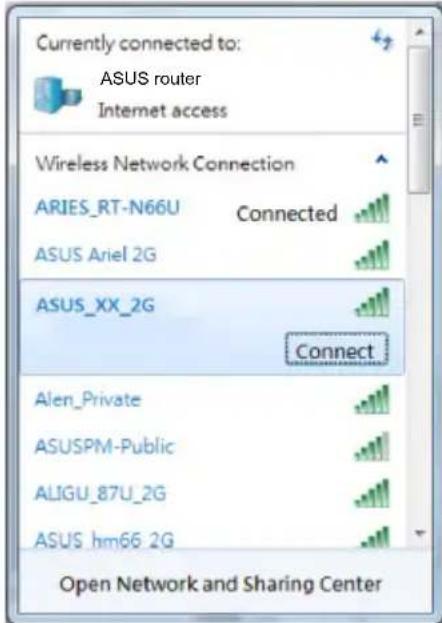

1. Verbinden Sie sich mit dem Netzwerk mit der SSID, die auf dem Produktaufkleber auf der Rückseite des Routers angegeben ist. Ändern Sie zur Erhöhung der Netzwerksicherheit den Netzwerknamen in eine eindeutige SSID um und weisen Sie ein Kennwort zu.

* XX bezieht sich auf die letzten zwei Ziffern der 2,4-GHz-MAC-Adresse. Sie finden sie auf dem Etikett auf der Rückseite Ihres RT-N19.

1. Sie können entweder die Web-Benutzeroberfläche oder die ASUS Router App zum Einrichten Ihres Routers wählen.

a. Einrichtung über die Web-Benutzeroberfläche

- Sobald die Verbindung hergestellt ist, wird die Web-Benutzeroberfläche automatisch gestartet, wenn Sie einen Webbrowser öffnen. Falls sie nicht automatisch geöffnet wird, geben Sie http://router.asus.com in den Webbrowser ein.

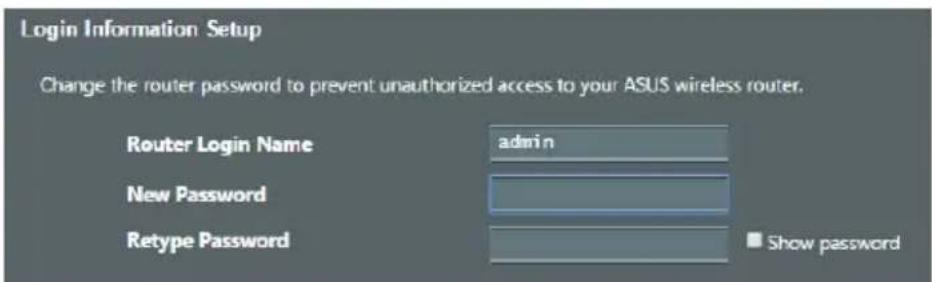

- Richten Sie ein Kennwort für Ihren Router ein, um unbefugten Zugriff zu verhindern.

b. Einrichtung über die App

Laden Sie die ASUS Router App zum Einrichten Ihres Routers über Ihr Mobilgerät herunter.

ASUS Router

- Aktivieren Sie das WLAN auf Ihrem Mobilgerät und verbinden Sie sich mit dem Netzwerk Ihres RT-N19.

• Befolgen Sie die Anweisungen in der ASUS Router App, um die Einrichtung abzuschließen.

ASUS Router

Notieren der WLAN-Einstellungen Ihres Routers

- Notieren Sie Ihre WLAN-Einstellungen, nachdem Sie die Einrichtung des Routers fertiggestellt haben.

Router-Name: Kennwort:
2,4 GHz Netzwerk SSID: Kennwort:

FAQ (Häufig gestellte Fragen)

1. Wo finde ich weitere Informationen zum WLAN-Router?

- Webseite für häufig gestellte Fragen: https://www.asus.com/support/faq

• Technische Support Webseite: https://www.asus.com/support

- Kunden-Hotline: Schauen Sie im Abschnitt über die Support-Hotline in dieser Schnellstartanleitung

- Sie erhalten das Benutzerhandbuch online unter https://www.asus.com/support

Alle driftsfunktioner:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40)

Vereinfachte EU-Konformitätserklärung

ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU übereinstimmt. Der gesamte Text der EU-Konformitätserklärung ist verfügbar unter: https://www.asus.com/Networking/RT-AX88U/HelpDesk_Declaration/.

Konformitätserklärung für Ökodesign-Richtlinie 2009/125/EC

Die Überprüfung der Ökodesign-Anforderungen nach (EC) Nr. 1275/2008 und (EU) Nr. 801/2013 wurde durchgeführt. Wenn sich das Gerät im Netzwerkbereitschaftsmodus befindet, werden die E/A- und Netzwerkschnittstellen in den Ruhezustand versetzt und arbeiten nicht wie gewöhnlich. Um das Gerät aufzuwecken, drücken Sie die WLAN Ein/Aus-, LED Ein/Aus-, Reset- oder WPS-Taste.

Dieses Gerät erfüllt die EU-Strahlenbelastungsgrenzwerte, die für ein unbeaufsichtigtes Umfeld festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

Alle Betriebsarten:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40)

Die Frequenz, der Modus und die maximale Sendeleistung in der EU sind nachfolgend aufgeführt:

2412-2472MHz (802.11g 6Mbps): 19.81 dBm

Das Netzteil muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Sicherheitshinweise

• Benutzen Sie das Gerät nur in Umgebungen, die eine Temperatur von 0 °C (32 °F) bis 40 °C (104 °F) aufweisen.
• Prüfen Sie am Aufkleber an der Geräteunterseite, ob Ihr Netzteil den Stromversorgungsanforderungen entspricht.
• Stellen Sie das Gerät NICHT auf schräge oder instabile Arbeitsflächen. Wenden Sie sich an das Wartungspersonal, wenn das Gehäuse beschädigt wurde.
• Legen Sie KEINE Gegenstände auf das Gerät, lassen Sie keine Gegenstände darauf fallen und schieben Sie keine Fremdkörper in das Gerät.
• Setzen Sie das Gerät KEINESFALLS Flüssigkeiten, Regen oder Feuchtigkeit aus, verwenden Sie es nicht in der Nähe derartiger Gefahrenquellen. Verwenden Sie das Modem nicht während eines Gewitters.
• Decken Sie die Lüftungsöffnungen am Gerät NICHT ab, um eine Überhitzung des Systems zu vermeiden.
• Benutzen Sie KEINE beschädigten Netzkabel, Zubehörteile oder sonstigen Peripheriegeräte.
• Falls das Netzteil defekt ist, versuchen Sie nicht, es selbst zu reparieren. Wenden Sie sich an den qualifizierten Kundendienst oder Ihre Verkaufsstelle.
• Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen.
