RTN19 - Belaidis maršrutizatorius ASUS - Nemokama naudojimo instrukcija

Produkto tipas	Wi-Fi maršrutizatorius
Prekės ženklas	ASUS
Modelis	RT-N19
Matmenys (apytiksliai)	Maždaug 15 x 12 x 2,8 cm
Svoris (apytiksliai)	Maždaug 200 g
Maitinimas	Nuolatinės srovės adapteris, išėjimas +12V max 0,5A
Wi-Fi standartai	802.11b/g/n, 2,4 GHz juosta
Prievadai	1 WAN (interneto) prievadas, 2 LAN (RJ-45) prievadai
Mygtukai	Maitinimo, WPS, atstatymo
Šviesos indikatoriai	Maitinimo, LAN, WAN, 2,4 GHz
Pagrindinės funkcijos	Belaidis maršrutizatorius, prieigos taškas, ugniasienė, interneto dalijimasis
Konfigūravimas	Per žiniatinklio sąsają (http://router.asus.com) arba ASUS Router programėlę
Belaidžio ryšio saugumas	WPA/WPA2, rekomenduojama pakeisti SSID ir slaptažodį
Darbinė temperatūra	0°C iki 40°C
Darbinė drėgmė	50% - 90%
Priežiūra ir valymas	Valykite minkšta, sausa šluoste. Nenaudokite cheminių medžiagų.
Saugos priemonės	Naudokite pateiktą adapterį, venkite drėgmės, laikykitės 20 cm atstumo dėl radijo dažnių poveikio
Atsarginės dalys ir remontas	Tik maitinimo adapteris. Dėl kitų dalių kreipkitės į ASUS palaikymo tarnybą.
Bendra informacija	Belaidis maršrutizatorius ASUS RT-N19, skirtas naudoti namuose ir mažame versle

Dažnai užduodami klausimai - RTN19 ASUS

Kaip sukonfigūruoti maršrutizatorių ASUS RT-N19?

Prijunkite maršrutizatorių prie elektros lizdo ir įjunkite jį. Prijunkite kompiuterį prie LAN prievado arba pagal numatytuosius Wi-Fi nustatymus (SSID ant etiketės). Atidarykite naršyklę ir eikite į http://router.asus.com. Vykdykite ekrane pateikiamas instrukcijas, kad nustatytumėte slaptažodį ir Wi-Fi parametrus.

Ką daryti, jei pamiršau administratoriaus slaptažodį?

Turite atstatyti maršrutizatorių į gamyklinius nustatymus. Paspauskite ir palaikykite atstatymo mygtuką (Reset) gale maždaug 5 sekundes, kol pradės mirksėti maitinimo indikatorius. Atleiskite, maršrutizatorius persikraus su numatytaisiais nustatymais.

Kaip atkurti gamyklinius nustatymus?

Naudodami sąvaržėlę ar rašiklį paspauskite atstatymo mygtuką (Reset) maršrutizatoriaus gale. Laikykite jį paspaustą maždaug 5 sekundes, kol pradės mirksėti maitinimo indikatorius. Maršrutizatorius persikraus su gamykliniais nustatymais.

Kaip naudoti WPS mygtuką?

Paspauskite WPS mygtuką maršrutizatoriaus gale. Tada savo kliento įrenginyje (išmaniajame telefone, kompiuteryje) įjunkite WPS ryšį Wi-Fi nustatymuose. Saugus ryšys užmegs automatiškai be slaptažodžio.

Kur rasti numatytąjį SSID ir slaptažodį?

Numatytasis SSID ir Wi-Fi slaptažodis yra atspausdinti ant etiketės, esančios maršrutizatoriaus gale. SSID paprastai yra formato 'ASUS_XX_2G', kur XX atitinka paskutinius du 2,4 GHz MAC adreso skaitmenis.

Kaip atnaujinti maršrutizatoriaus programinę įrangą?

Prisijunkite prie maršrutizatoriaus žiniatinklio sąsajos (http://router.asus.com). Eikite į 'Administravimas', tada 'Programinės įrangos atnaujinimas'. Spustelėkite 'Ieškoti', kad patikrintumėte galimus atnaujinimus. Vykdykite nurodymus, kad atsisiųstumėte ir įdiegtumėte naują versiją. Atnaujinimo metu neišjunkite maitinimo.

Ką reiškia šviesos indikatoriai ant RT-N19?

Maitinimo indikatorius rodo, ar įrenginys įjungtas. LAN ir WAN indikatoriai rodo aktyvų tinklo ryšį. 2,4 GHz indikatorius mirksi, kai Wi-Fi aktyvus. Daugiau informacijos rasite naudotojo vadove.

Kaip prijungti maršrutizatorių prie interneto?

Prijunkite modemo tinklo kabelį prie maršrutizatoriaus WAN (interneto) prievado. Iš pradžių įjunkite modemą, paskui maršrutizatorių. Konfigūruokite ryšio tipą (PPPoE, dinaminis IP ir kt.) per žiniatinklio sąsają. Jums reikės informacijos, kurią pateikė jūsų IPT.

Ar galiu naudoti ASUS Router programėlę RT-N19 konfigūravimui?

Taip, atsisiųskite ASUS Router programėlę iš App Store ar Google Play. Prijunkite mobilųjį įrenginį prie maršrutizatoriaus Wi-Fi tinklo (numatytojo). Atidarykite programėlę ir vykdykite nuoseklias konfigūravimo instrukcijas.

Kokių saugos priemonių reikia laikytis?

Naudokite tik pateiktą maitinimo adapterį. Venkite maršrutizatoriaus pastatyti prie šilumos šaltinių, drėgmės ar elektromagnetinių trukdžių. Laikykitės mažiausiai 20 cm atstumo tarp maršrutizatoriaus ir kūno, kad būtų laikomasi radijo dažnių poveikio ribų. Perkūnijos metu atjunkite įrenginį.

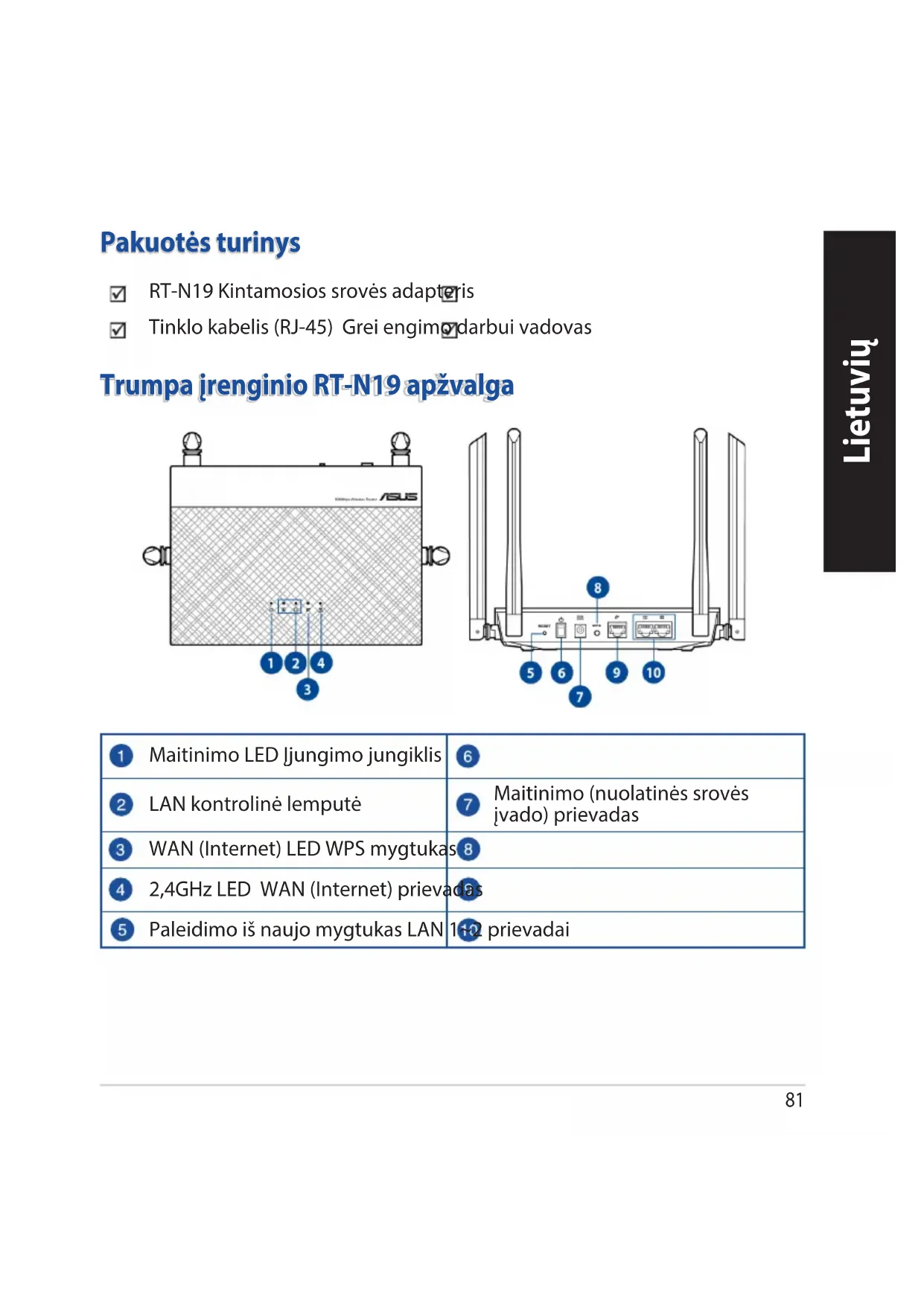

NAUDOJIMO INSTRUKCIJA RTN19 ASUS

√ RT-N19 Kintamosios srovės adapteris
√ Tinklo kabelis (RJ-45) Grei engim ydarbui vadovas

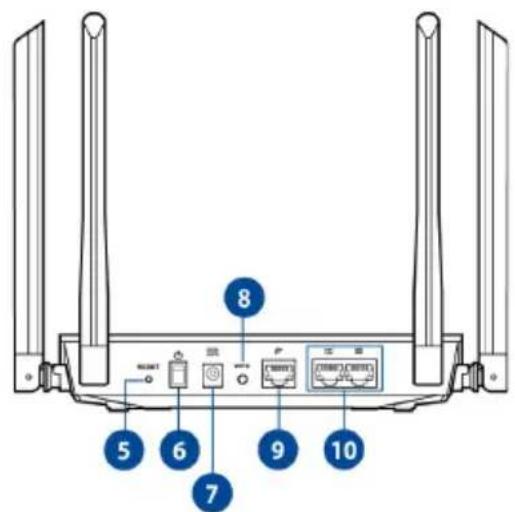

Trumpa jrenginio RT-N19 apžvalga

ASUS 1 2 4 3

8 5 6 9 10

1 Maitinimo LED Jjungimo jungiklis	6
2 LAN kontrolinė lemputė	7 Maitinimo (nuolatinės srovės įvado) prievadas
3 WAN (Internet) LED WPS mygtukas	8
4 2,4GHz LED WAN (Internet) prievadas
5 Paleidimo iš naujo mygtukas LAN	1-2 prievadai

PASTABOS:

• Naudokite tik pakuotėje esanti adapterį. Naudojant kitus adapterius galima sugadinti įrenginį.
• Specifikacijos:

PS maitinimo adapteris	PS išėjimas: +12 V esant maks. 0,5 A srovei
Darbinė temperatūra 0~40	°C Sandėliavimo 0~70		°C
Darbinė drėgmė 50~90%	Sandėliavimo	20~90%

Vietos išrinkimas belaidžiam maršruto parinktuvui

Kad belaidis signalas tarp belaidžio maršruto parinktuvo ir prie jo prijungtų tinklo įtaisų būtų kuo stipresnis:

• Belaidį maršruto parinktuvą pastatykite centre, kad belaidė aprėptis, reikalinga tinklo įtaisams, būtų maksimali.
• Įtaisą statykite toliau nuo metalinių kliūčių ir tiesioginės saulės šviesos.
• Įtaisą statykite toliau nuo 802.11g ar 20 MHz tik „Wi-Fi“ įrenginių, 2,4 GHz kompiuterio išorinių prietaisų, „Bluetooth“ įrenginių, belaidžių telefonų, transformatorių, galingų variklių, fluorescencinių lempų, mikrobangų krosnelių, šaldytuvų ir kitų pramoninių įrengimų, kad jie netrukdytų signalui ir jis nedingtų.
• Nuolat atnaujinkite programinę aparatinę įrangą, kad visada turėtumėte naujausias versijas. Apsilankykite ASUS svetainėje http://www.asus.com, joje rasite paskutinius programinės aparatinės įrangos naujinius.

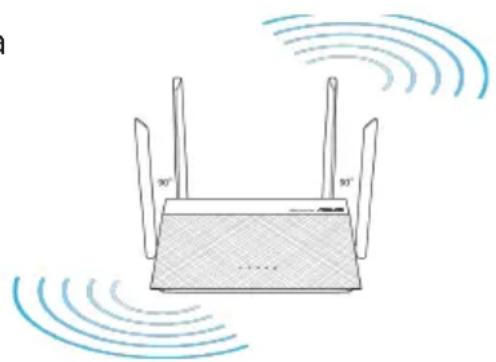

• Stipriausią belaidį signalą užtikrinsite keturi nuimamas antenas nukreipę taip, kaip parodyta toliau pateiktame paveikslėlyje.

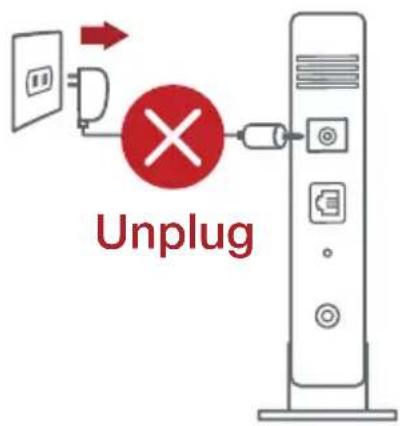

1. Atvienojiet barošanas kabeli / DSL modemu. Ja tam ir rezerves barošana no baterijas, iznemiet bateriju.
   PASTABA: Jei naudojate DSL internetui, norint tinkamai konfigūruoti kelvedį Jums prireiks naudotojo vardo ir slaptažodžio. Jų teiraukitės savo interneto paslaugų teikėjo (ISP).
2. Pateikiamu tinklo laidu prijunkite modemą prie kelvedžio.
3. Ijunkite kabeli / DSL modemą. modemam.
4. Patikrinkite savo kabelio/DSL modemo šviesinius indikatorius (LED) ir įsitikinkite, kad ryšys yra suaktyvintas.

Unplug

Kelvedj galite nustatyti naudodamiesi laidiniu ar belaidžiu ryšiu.

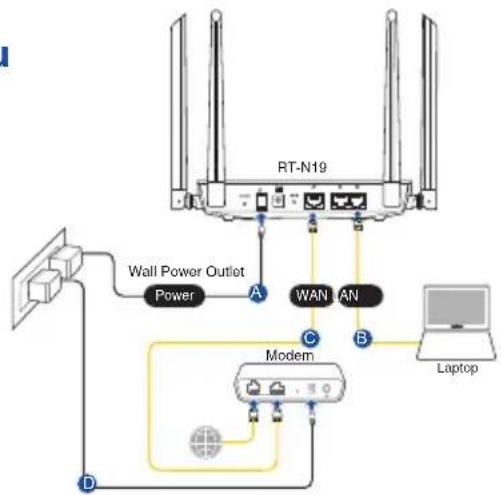

A. Laidinis ryšys

1. Prijunkite kelvedj prie maitinimo lizdo ir jjunkite jj. Prijunkite tinklo laidą nuo kompiuterio prie savo kelvedžio LAN prievado.

1. Žiniatinklio naudotojo sąsaja atnaujinama automatiškai, kai atidarote tinklo naršyklę. Jei sąsaja nepasileidžia automatiškai, jveskite http://router.asus.com.
2. Nustatykite savo kelvedžio slaptažodj, kad išvengtumėte neleistinos prieigos.

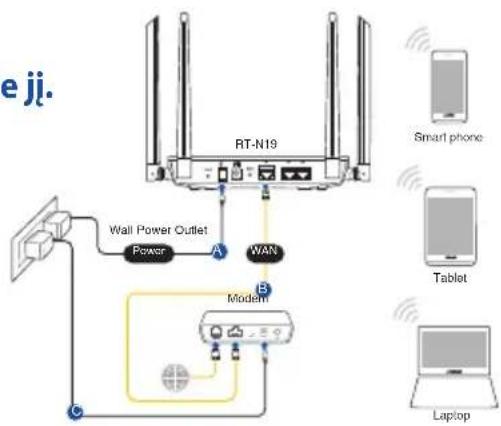

1. Prijunkite kelvedj prie maitinimo lizdo ir jjunkite jj.


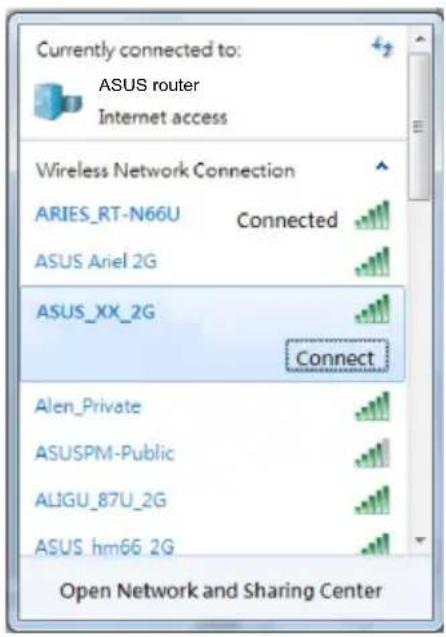

1. Prisijunkite prie tinklo naudodami pavadinimą (SSID), kurj rasite ant kelvedžio galinės pusės esančioje gaminio etiketėje. Geresnei tinklo saugai pakeiskite unikalų SSID ir priskirkite slaptažodį.

2,4G „Wi-Fi“ pavadinimas (SSID): ASUS_XX_2G

* XX nurodo paskutinius du 2,4 GHz MAC adreso skaičius. Jj galite rasti ant galinėje RT-N19 pusėje esančios etiketės.

1. Norėdami nustatyti nustatyti kelvedį, galite pasirinkti internetinį GUI arba ASUS kelvedžio programelę.

a. Internetinio GUI sąranka

- Žiniatinklio naudotojo sąsaja atnaujinama automatiškai, kai atidarote tinklo naršyklę. Jei sąsaja nepasileidžia automatiškai, įveskite http://router.asus.com.

- Nustatykite savo kelvedžio slaptažodj, kad išvengtumėte neleistinos prieigos.

b. Programėlės sąranka

Atsisiųskite ASUS kelvedžio programėlę, kad nustatytumėte savo kelvedį naudodami mobiliuosius įrenginius.

ASUS Router

Savo mobiliuosiuose jrenginiuose jjunkite „Wi-Fi“ ir prijunkite prie „RT-N19“ tinklo.
• Vadovaukitės ASUS kelvedžio programėlės sąrankos instrukcijomis ir užbaikite sąranką.

ASUS Router

Įsiminkite savo belaidžio kelvedžio nustatymus

- Užbaigę maršruto parinktuvo sąranką jsidėmėkite belaidžio tinklo nuostatas.

Kelvedžio pavadinimas: Slaptažodis:
2,4 GHz tinklo SSID: Slaptažodis:

DUK

1. Kur galiu rasti daugiau informacijos apie belaidį maršruto parinktuvą?

2. Internetinėje klausimų ir atsakymų svetainėje https://www.asus.com/support/faq

3. Techninės pagalbos svetainėje https://www.asus.com/support
4. Paskambinę i klientų aptarnavimo liniją, žr. pagalbiniame vadove pateiktą informaciją apie pagalbą telefonu.
5. Naudotojo vadovą galite rasti internete, adresu https://www.asus.com/support

lepakojuma saturs

Šiame dokumente bendrovė „ASUSTek Computer Inc.“ pareiškia, kad šis prietaisas atitinka pagrindinius reikalavimus ir kitas susijusias Direktyvos 2014/53/EB nuostatas. Visą ES atitikties deklaracijos tekstą rasite https://www.asus.com/Networking/RT-AX88U/HelpDesk_Declaration/.

Ekologinio projektavimo direktyvos 2009/125/EB atitikties deklaracija

Atliktas ekologinio projektavimo reikalavimų pagal (EB) Nr. 1275/2008 ir (ES) Nr. 801/2013 atitikimo patikrinimas. Kai prietaisas yra prijungtas prie tinklo ir veikia budėjimo režimu, jo jungimo / išjungimo ir tinklo sąsaja veikia miego režimu ir negali tinkamai veikti. Norėdami pažadinti prietaisą, paspauskite „Wi-Fi“ jjungimo / išjungimo, šviesos diodo jjungimo / išjungimo, nustatymo iš naujo arba WPS mygtuką.

Ši įranga atitinka ES radiacijos poveikio ribas, nustatytas nekontroliuojamai aplinkai. Šį prietaisą reikia statyti ir naudoti ten, kur jis būtų bent 20 cm atstumu nuo jūsų kūno.

Visi operaciniai režimai:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40)

Dažnis, režimas ir maksimali signalų siuntimo galia ES nurodyta toliau:

2412-2472MHz (802.11g 6Mbps): 19.81 dBm

Adapteris privalo būti jrengtas šalia jrenginio ir jis turi būti lengvai pasiekiamas.

Saugos pranešimai

• Naudokitės šiuo gaminiu tik esant 0°C (32°F)–40 °C (104°F) aplinkos oro temperatūrai.
• Žr. techninių charakteristikų etiketę, esančią gaminio apačioje, ir įsitikinkite, ar maitinimo adapteris atitinka tas charakteristikas.
• NESTATYKITE ant nelygių ar nestabilių darbinių paviršių. Kreipkitės pagalbos, jei pažeidėte korpusą.
• NEDĖKITE ant viršaus, neužmeskite arba nekiškite į gaminį pašalinių daiktu.
• NENAUDOKITE drėgnoje vietoje, šalia skysčių, kur yra drėgna, neleiskite aplyti. NENAUDOKITE modemo per elektros audras.
• NEUŽDENKITE gaminio ventiliacijos angų, kad sistema neperkaistų.
• NENAUDOKITE pažeistų maitinimo laidų, priedų ar kitų periferinių įrenginių.
• Jei adapteris sugestų, nebandykite jo remontuoti patys. Kreipkitės į kvalifikuotą meistrą arba pardavėją.
• Norėdami išvengti elektros smūgio pavjoaus, prieš perkeldami sistemą į kitą vietą, atjunkite maitinimo kabelį nuo elektros lizdo.
