Tuotetyyppi	Lattianpuhdistuskone (lattianpuhdistusaine)
Merkki	Kärcher
Malli	BD 7075 W Classic Bp (BD 70/75 W Classic Bp)
Nimellisjännite	24 V
Akun kapasiteetti	80 Ah tai 160 Ah (versiosta riippuen)
Keskimääräinen ottoteho	1270 W
Puhtaan veden säiliön tilavuus	75 L
Likaisen veden säiliön tilavuus	75 L
Työleveys (harjat)	700 mm
Harjan halkaisija	356 mm
Harjan pyörimisnopeus	140 r/min
Harjan maahan kohdistuva paine	300 / 500 N (normaali / lisätty)
Teoreettinen pinta-alateho	3500 m²/h
Työalueen enimmäiskallistus	2%
Omamassa (kuljetuspaino)	251 kg
Sallittu kokonaispaino	325 kg
Veden enimmäislämpötila	50 °C
Käyttötapa	Ammattimainen ja teollinen
Päätoiminnot	Tasolattioiden vedellä puhdistus, imurointi, veden määrän ja nopeuden säätö, vetokäyttö
Huolto ja ylläpito	Säiliöiden tyhjennys, suodattimien puhdistus, imureunojen ja harjojen tarkastus, akun lataus
Turvalaitteet	Turvakytkin, avainkytkin, täyspurkaussuojaus
Varaosat ja lisävarusteet	Harjalevyt (valkoinen, luonnonvalkoinen, punainen, musta), pehmusteet, imupalkki, suodattimet, akut
Takuu	Valmistajan ehtojen mukaan, ota yhteyttä jakelijaan

Usein kysytyt kysymykset - BD 7075 W Classic Bp Kärcher

Miten laite käynnistetään?

Aseta avainkytkin asentoon « 1 ». Näyttö näyttää tiedot. Valitse kulkusuunta ja vedä sitten turvakytkin ohjaustankoon. Puhdistuspää käynnistyy ja laite liikkuu.

Miten veden määrää säädetään?

Käytä ohjaustangossa olevaa veden määrän säätöpyörää. Ensimmäisissä kokeiluissa aloita pienellä määrällä ja lisää vähitellen halutun tuloksen saavuttamiseksi.

Mitä tehdä, jos imuteho on liian heikko?

Tarkista, ettei likaisen veden säiliö ole täynnä, puhdista nukkasuodatin, imureunat ja varmista, ettei imuletku ole tukossa. Katso käyttöohjeen Apua vikatilanteissa -osiota.

Miten likainen vesi tyhjennetään?

Ota tyhjennysletku pois pidikkeestä, laske se keräilyastian yläpuolelle, avaa annostelulaite ja anna veden valua. Säädä virtausta puristamalla tai taivuttamalla letkua.

Mitä pesuaineita käyttää?

Käytä vain Kärcherin suosittelemia pesuaineita, jotka eivät sisällä liuottimia, suolahappoa tai fluorivetyhappoa. Esimerkkejä: CA 50 C, RM 756, RM 755 jne. Vältä voimakkaasti vaahtoavia tuotteita.

Miten akku ladataan?

Siirrä laite lähelle laturia, irrota akun pistoke laitteen puolelta, kytke akun puoleinen pistoke laturiin ja kytke laturi verkkovirtaan. Noudata laturin ohjeita. Lataus kestää noin 2–7 tuntia kapasiteetista riippuen.

Miten harjalevyt vaihdetaan?

Nosta puhdistuspää ylös, paina harjanvaihtopoljinta alaspäin, vedä kulunut levy sivulle ja työnnä uusi levy paikalleen napsauttamalla se ylös. Toista toiselle levylle.

Mitä tehdä, jos laite ei käynnisty?

Tarkista, että avainkytkin on asennossa « 1 », turvakytkin, akun pistoke ja akkujen lataustila. Katso käyttöohjeen Viat ilman ilmoitusta -osio.

Miten laite säilytetään?

Tyhjennä säiliöt kokonaan vedestä. Lataa akku 30–50 %:n varaustasoon ja aseta se valmiustilaan painamalla akun painiketta 20 sekunnin ajan. Säilytä laite sisätiloissa, suojassa jäätymiseltä.

Mikä on turvakytkimen tehtävä?

Turvakytkin (liipaisin) käynnistää puhdistuspään ja vetokäytön. Jos vapautat sen, laite pysähtyy välittömästi loukkaantumisten estämiseksi.

KÄYTTÖOHJE BD 7075 W Classic Bp Kärcher

Määräystenmukainen käyttö 95

Ympäristönsuojelu 95

Lisävarusteet ja varaosat 95

Toimituksen sisältö 95

Turvallisuusohjeet 95

Laitekuvaus 96

Asennus 97

Käyttöönotto 98

Käyttö 98

Kuljetus 99

Varastointi 100

Hoito ja huolto 100

Ohjeet häiriöissä 101

Takuu 102

Lisävarusteet BD-versio 102

Tekniset tiedot. 103

EU-vaatimustenmukaisuusvakuutus.. 103

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menettele niiden mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Toiminta

Tätä hankausimukonetta käytetään tasaisten lattiapintojen märkäpuhdistukseen. Laitteen voi säätää kulloistakin puhdistustehtävää varten säätämällä vesi- ja puhdistusainemäärää. Puhdistusaineen annostelu säädetään lisäämällä sitä säiliöön. Työleveys sekä puhdas- ja likavesisäiliön tilavuus (katso luku "Tekniset tiedot") mahdollistavat tehokkaan puhdistuksen ja pitkän käyttöajan.

Laitteessa on ajomoottori.

Huomautus

Laitteen voi varustaa erilaisilla lisävarusteilla puhdistustehtävän mukaisesti. Pyydä luettelo tai käy verkkosivuillamme osoitteessa www.kaercher.com.

Määräystenmukainen käyttö

Laite on tarkoitettu ammatti- ja teollisuuskäyttöön, esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa. Käytä laitetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti.

• Laitetta saa käyttää vain kosteutta ja kiillotusta kestävien tasaisten lattioiden puhdistamiseen. Laite ei sovellu jäätyneiden lattioiden (esim. kylmiössä) puhdistamiseen. Laite ei sovellu käytettäväksi räjähdysalttiissa ympäristössä.
• Laitetta saa käyttää pinnoilla, joiden kaltevuus ei ylitä enimmäisrajaa (katso luku Tekniset tiedot).

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia, kuten paristoja,

akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvaurioita, ilmoita tästä jälleenmyyjälle.

Turvallisuusohjeet

Lue tämä käyttöohje ennen laitteen käyttöä ja noudata sitä ja mukana toimitettua esitettä Turvaohjeet harjapuhdistuslaitteille ja painehuuhtelulaitteille nro 5.956-251.0 ja toimi niiden mukaisesti.

Laitetta saa käyttää pinnoilla, joiden kaltevuus on rajoitettu (katso luku Tekniset tiedot).

VAROITUS

Loukkaantumisvaara!

Laite voi kaatua kaltevilla pinnoilla. Älä käytä laitetta kaltevilla pinnoilla. Laitetta saa käyttää vain, kun suojus ja kaikki kannet on suljettu.

Turvalaitteet

△VARO

Puuttuvat tai vaurioituneet turvalaitteet!

Turvalaitteet ovat sinun turvallisuuttasi varten.

Älä ohita, poista tai tee tehottomaksi mitään turvalaitteita.

Turvakytkin

Kun turvakytkin vapautetaan, laite kytkeytyy pois päältä.

Avainkytkin

Jos avainkytkin vedetään irti, laite on suojattu valtuuttamattomalta käytöltä.

Varoitussymbolit

Ota akkujen käsittelyssä huomioon seuraavat varoitukset:

Ota huomioon akun käyttöohjeessa ja akussa sekä tässä käyttöohjeessa olevat ohjeet.

Käytä silmäsuojusta.

Pidä lapset loitolla haposta ja akusta.

Räjähdysvaara

Avotuli, kipinät ja tupakointi kielletty.

Syöpymisvaara

Ensiapu.

Varoitus

Hävittäminen

Älä heitä akkua jäteastiaan.

Laitekuvaus

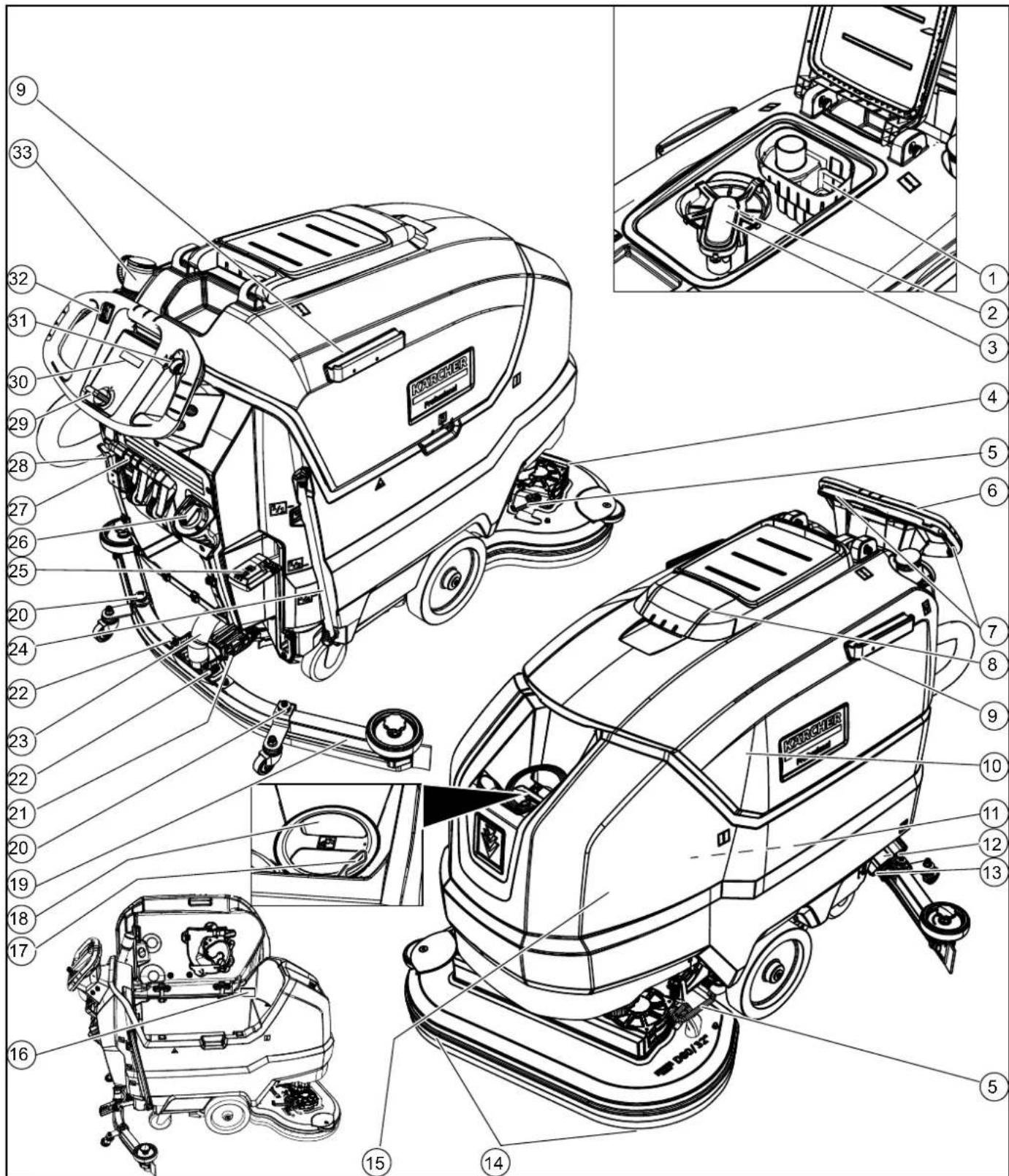

Laiteyleiskuva

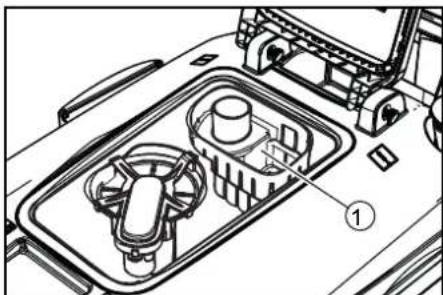

(1) Karkean lian seula, (2) Nukkasihti, (3) Uimuri, (4) Puhdistuspää, (5) Harjanvaihdon poljin, (6) Työntöaisa, (7) Turvakytkin, (8) Likavesisäiliön kansi, (9) Kiinnityskisko, (10) Homebase, (11) Likavesisäiliö

(12) Akku, (13) Puhdasvesisuodatin, (14) Puhdasvesisäiliön korkki, (15) Laikkaharja, (16) Puhdasvesisäiliö, (17) Tyyppikilpi, (18) Letkupidike, (19) Puhdasvesisäiliön täyttöaukko, (20) Imupalkki, (21) Imupalkin korkeudensäätö

(22) Imupalkin kallistuksen säätö, (23) Siipimutteri imupalkin kiinnitykseen, (24) Imuletku, (25) Puhtaan veden täyttötolan näyttö, (26) Puhtaan veden poistoletku, (27) Puhdistuspään vipu, (28) Vesimäärän säätönuppi, (29) Imupalkinvipu, (30) Akkupistoke, (31) Avainkytkin

(32) Näyttö

(33) Työskentelynopeuden kiertonuppi, (34) Ajosuuntakytkin, (35) Likaveden poistoletku, jossa annosteluläppä

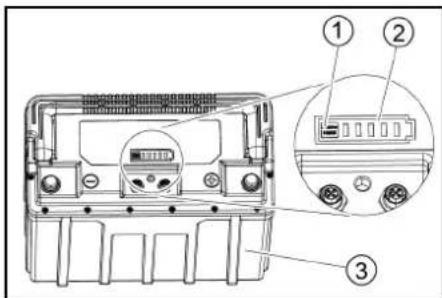

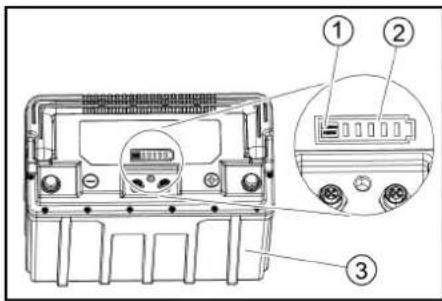

Akku

Painike, (2) Lataustilan näyttö, (3) Akku

Värimerkintä

• Puhdistusprosessin käyttöelementit ovat keltaisia. Huollon ja kunnossapidon käyttöelementit ovat kirkkaan harmaita.

Laitteessa olevat symbolit

Puhdasvesisäiliön tyhjennysaukko

Likavesisäiliön tyhjennysaukko

Puhdistuspään korotettu puristuspaine

Pääsy akkuun

Puhdasvesisäiliön täyttömäärä (50%)

Väärä liitäntäpaikka

Vaurioitumisvaara

Puhdistuspään normaali puristuspaine

Nostettu puhdistuspää

Puhdistuspään nostamisen/laskemisen poljin

Harjanvaihdon poljin

• Valinnainen

Asennus

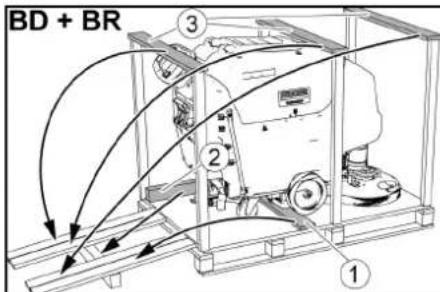

Kuormasta purkaminen

1. Poista pahvipakkaus.
2. Poista kiinnitysnauhat.
3. Ruuvaa kuormalavaan ruuveilla kiinnitetyt puupalikat irti.
4. Tee kartonkipakkauksen 3 ylemmästä jäykistyslaudasta ja poikittain kuormalavaan ruuvatusta varmistuslaudasta ajoluiska lavan eteen ja kiinnitä se lastulevyruuveilla.

(1) Varmistuslauta (2) Tukipuu (3) Jäykistyslauta. 5. Työnnä kuormalavasta irrotettu tukipuu ajoluiskan alle tueksi ja kiinnitä se ruuveilla. 6. Paina puhdistuspään vipu alas ja lukitse se oikealle. 7. Vain BD 80/100 ja BR 85/100: Paina jarrun vipu alas.

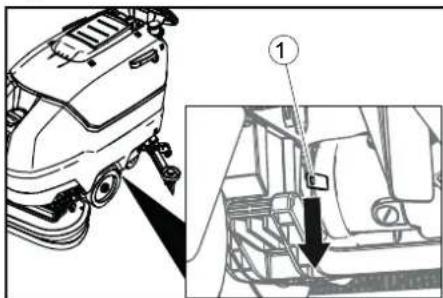

① Jarrun vipu

Huomautus

Mallissa BD 70/75 ja BR 75/75 ei ole jarrua. Jarrun vapauttamista ei tässä laitteessa tarvita. 8. Vedä laite taaksepäin pois kuormalavalta. 9. Vain BD 80/100 ja BR 85/100: Paina jarrun vipu ylös.

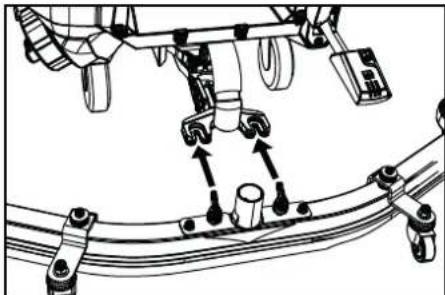

Imupalkin asennus

1. Aseta imupalkki imupalkin ripustukseen.

1. Kiristä siipimutteri.
2. Laita imuletku paikalleen.

Akut

Suositellut akut

Laite Akku
BD 70/75 W Classic Bp Pack 80 Ah Li	1 x 6654-454.0
BD 70/75 W Classic Bp Pack 160 Ah Li	2 x 6654-454.0
BD 80/100 W Classic Bp Pack 160 Ah Li	2 x 6654-454.0

HUOMIO

Vaurioitumisvaara

Muiden akkujen käyttäminen voi johtaa laitteen vaurioitumiseen.

Käytä vain suositeltuja akkuja.

Akkujen asentaminen ja liittäminen

△VARO

Akkujen poistaminen ja asentaminen

Koneen epävakaa asento

Varmista akkuja irrottaessasi ja asentaessasi, että kone on tukevasti paikallaan.

HUOMIO

Napaisuuden vaihtaminen

Ohjauselektroniikan rikkoutuminen

Kiinnitä akun liittämisen yhteydessä huomiota oikeaan napaisuuteen.

HUOMIO

Syväpurkautuminen

Vaurioitumisvaara

Lataa akut ennen laitteen käyttöönottoa.

1. Valuta likavesi pois.
2. Käännä likavesisäiliö ylös.
3. Irrota akkupistoke.
4. Aseta akut laitteeseen kuvan mukaisesti.

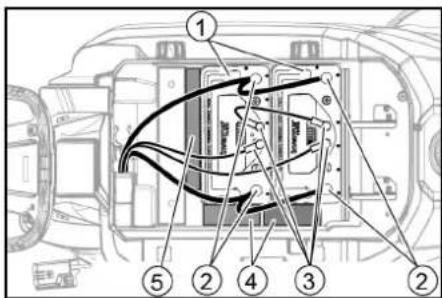

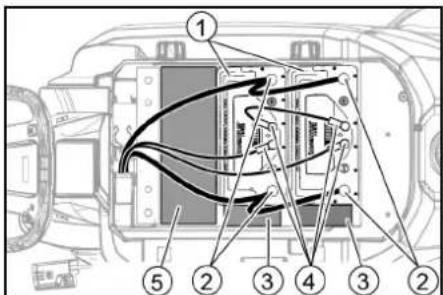

BD 80/100:

① Akku ② Akun napa ③ Välikappale 150x150x65 ④ Pyöreä liitin ⑤ Välikappale 90x185x335 (2 kappaletta päällekkäin)

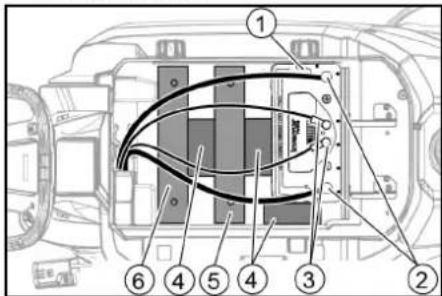

BD 70/75 80 Ah:

① Akku ② Akun napa ③ Pyöreä liitin ④ Välikappale 150x150x65 ⑤ Lisäpaino, 6 levyä ⑥ Lisäpaino, 14 levyä

BD 70/75 160 Ah:

① Akku ② Akun napa ③ Pyöreä liitin ④ Välikappale 150x150x65 ⑤ Välikappale 155x300x60 5. Aseta välikappaleet ja lisäpainot paikoilleen ohjeiden mukaisesti.

HUOMIO

Vaurioitumisvaara

Jos napaisuus (plus- ja miinusnapa) vaihtuu, ohjauselektroniikka vaurioituu.

Kytke punainen kaapeli plusnapaan ja musta kaapeli miinusnapaan.

Kiinnitä huomiota yllä oleviin kuviin kaapeleita kytkettäessä.

1. Kytke liitäntäkaapelit akun napoihin (+) ja (-).
2. Jos laitteessa on 2 akkua, kytke liitäntäkaapeli kahden akun väliin.
3. Työnnä molemmat pyöreät pistokkeet akkuihin.
4. Yhdistä laitteenpuoleinen akkupistoke akunpuoleiseen akkupistokkeeseen.

10. Käännä likavesisäiliö alas.

Huomautus

Lataa akut ennen laitteen käyttöönottoa (katso kappale "Akkujen lataaminen").

Akkujen irrotus

VARO

Akkujen poistaminen ja asentaminen. Koneen epävakaa asento.

Varmista akkuja irrottaessasi ja asentaessasi, että kone on tukevasti paikallaan.

1. Aseta avainkytkin asentoon "0" ja vedä avain irti.
2. Irrota akkupistoke.
3. Valuta likavesi pois.
4. Käännä likavesisäiliö ylös.
5. Irrota kaikki pyöreät pistokkeet.
6. Irrota laitteenpuoleinen johto akun miinusnavasta.
7. Irrota loput johdot akuista.
8. Irrota tarvittaessa välikappaleet.
9. Ota akut pois. 10. Hävitä käytetyt akut voimassa olevien määräysten mukaisesti.

Käyttöönotto

Akun lataaminen

VAARA

Laturin epäasianmukainen käyttö Sähköisku

Huomioi laitteen tyyppikilvessä mainittu verkkojännite ja sulake.

Käytä laturia vain kuivissa tiloissa ja riittävällä ilmanvaihdolla.

HUOMIO

Sopimattoman laturin käyttö

Vaurioitumisvaara

Älä yhdistä laturia laitteenpuoleisella akkupistokkeella.

Käytä vain asennetulle akkutyypille sopivaa laturia.

Laturin valmistajan käyttöohje on luettava läpi ja erityisesti turvallisuusohjeita on noudatettava.

Laitetta ei voi käyttää latauksen aikana.

Huomautus

Laitteessa on purkaussuoja. Jos kapasiteetin sallittu vähimmäismäärä saavutetaan, harjamoottori ja turbiini kytkeytyvät pois päältä.

1. Siirrä laite suoraan laturiin, vältä tässä nousevia pintoja.
2. Irrota laitteenpuoleinen alkupistoke.

① Akkupistoke, laitteen puoli (2) Akkupistoke, akun puoli

HUOMIO

Vaurioitumisvaara

Laturia ei saa yhdistää laitteenpuoleisella akkupistokkeella.

Huomautus

Lue laturin valmistajan käyttöohje ja kiinnitä erityistä huomiota turvallisuusohjeisiin!

1. Yhdistä akunpuoleinen alkupistoke laturiin.
2. Yhdistä laturin verkkopistoke pistorasiaan.
3. Suorita lataus laturin käyttöohjeessa olevien ohjeiden mukaisesti. Latausaika riippuu akun tilasta ja laturista. Kun akku on tyhjä, latausaika on suunnilleen:

Laturi Akkukapasi-teetti	Latausaika-n.
6.654-483.0 80 Ah 7 tuntia
6.654-484.0 80 Ah 2 tuntia
160 Ah 4 tuntia

1. Kun lataus on päättynyt:

a Irrota laturin verkkopistoke. b Irrota akun liitin laturista. c Yhdistä laitteenpuoleinen akkupistoke akunpuoleiseen akkupistokkeeseen.

Käyttö

HUOMIO

Vaaratilanne käytössä

Loukkaantumisvaara

Vapauta turvakytkin vaaratilanteessa.

Käyttöaineiden lisääminen

Puhtaan veden lisääminen

1. Avaa puhtaanvedensäiliön korkki.
2. Lisää puhdasta vettä (maks. 50 °C) täyttöaukon alareunaan asti.

Ohje: Puhtaan veden letkun voi kiinnittää täytön ajaksi letkupidikkeellä.

1. Sulje puhdasvesisäiliön korkki.

Puhdistusaineita koskevia ohjeita

△VAROITUS

Laitteen vaurioitumisvaara!

Jos käytetään sopimattomia puhdistusaineita, laite voi vaurioitua.

Käytä vain suositeltuja puhdistusaineita.

Toimenhaltija on vastuussa muiden puhdistusaineiden aiheuttamasta vaarasta käyttöturvallisuudelle sekä

onnettomuusvaarasta.

Käytä vain puhdistusaineita, jotka eivät sisällä liuotinaineita tai suola- ja fluorivetyhappoa.

Noudata puhdistusaineissa olevia turvaohjeita.

Huomautus

Älä käytä voimakkaasti vaahtoavia puhdistusaineita.

Suositellut puhdistusaineet

Käytö Puhdistusai-	neet
Lattian kunnostupuhdistus-aine, erittäin vähän vaah-toava, EU-Ecolabel	CA 50 C
Hyvin kostuttava yleispuh-distusaine	RM 756
Intensiivinen alkoholipuh-distusaine lattiolle ja pin-noille. Soveltuu hyvin kovan kiven, kuten granitiin, käsittelyyn	RM 755
Hieno kivitavaran puhdis-tusaine, tensiditon	RM 753
Yleiskäytöinen kerrostu-mien poistoaine, sopii li-noleumille	RM 754
Hapan automaatin perus-puhdistusaine. Soveltuu sa-niteettiliojen ja rakennusten loppupuhdistukseen	RM 751
Teollinen kunnostupuhdis-tusaine	RM 69
Teollinen peruspuhdistusai-ne ja alkaalinen kerrostu-mien postoaine	RM 752
Pintoja desinfioiva puhdis-tusaine	RM 732

Puhdistusaineet

1. Lisää puhdistusaineet puhtaan vesisäiliöön.

Ohje: Puhtaan vesisäiliön täyttöaukon korkkia voi käyttää puhdistusaineen mittaamiseen. Sen sisäpuolella on asteikko.

Vesimäärän säätäminen

1. Säädä veden määrä säätönupilla lattiapinnoitteen likaisuuden mukaan.

Huomautus

Suorita ensimmäiset puhdistuskokeet pienellä vesimäärällä. Suurenna vesimäärää asteittain, kunnes haluttu puhdistustulos on saavutettu.

Huomautus

Kun puhdasvesisäiliö on tyhjä, puhdistuspää toimii edelleen ilman nesteen syöttöä.

Imupalkin säätö

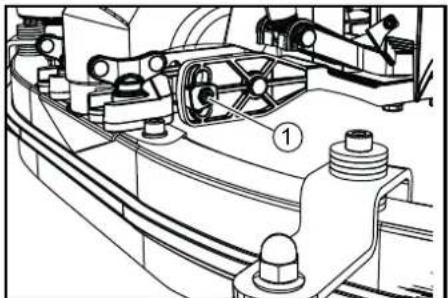

Kallistuksen säätö

Kallistus on säädettävä siten, että imupalkin imuhuulet painautuvat lattaan tasaisesti koko pituudelta.

1. Avaa ruuvi.

①Ruuvi

1. Säädä imupalkin kallistus.
2. Kiristä ruuvi

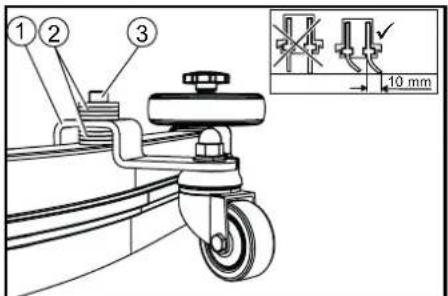

Korkeudensäätö

Korkeudensäätö vaikuttaa imuhuulten taipumiseen niiden koskettaessa lattiaa.

1. Siirrä laitetta hieman eteenpäin.
2. Vertaa imuhuulten taipumista alla olevaan kuvaan.

1 Välikerulla ja pidike (2) Aluslaatta (3) Ruuvi

1. Kierrä ruuvi irti.
2. Aseta imupalkin ja välikerullan väliin niin monta aluslaattaa, että imuhuulet taipuvat oikealla tavalla.
3. Kiinnitä loput aluslaatat välikerullan yläpuolelle.
4. Kierrä ruuvi paikalleen ja kiristä se.
5. Toista toimenpiteet toisessa välikerullassa.
6. Siirrä laitetta hieman eteenpäin.
7. Tarkasta imuhuulten taipuminen koko leveydellä vielä kerran.

10. Toista saattotoimenpiteet tarvittaessa.

Puhdistus

Laitteen kytkeminen päälle

1. Aseta avainkytkin asentoon "1". Näytössä näkyy peräjälkeen:

aika seuraavaan huoltoon, ohjelmistoversio, ohjaimen akun lataustila ja käyttötuntien määrä

Ajaminen

Huomautus

Ajosuuntaa voi muuttaa puhdistuksen aikana. Näin valittu kohta voidaan puhdistaa intensiivisesti ajamalla useita kertoja edestakaisin.

1. Aseta ajosuuntakytkin asentoon "eteenpäin".

Puhdistus

Huomautus

Imutulosta voidaan parantaa säätämällä imupalkin kallistusta ja korkeutta (katso luku Imupalkin säätö).

Huomautus

Jos likavesisäiliö on täynnä, uimuri sulkee imuaukon ja imuturbiini käy korkeammalla kierrosnopeudella. Nosta tässä tapauksessa imupalkkia ja aja tyhjentämään likavesisäiliö.

1. Käännä työnopeuden kiertonuppi haluttuun arvoon. Nopeus näytetään säädön aikana näytöllä. Nopeus näytetään prosentteina enimmäisnopeudesta.
2. Säädä vesimäärä säätöventtiilillä.
3. Paina imupalkin vipu alas. Imupalkki laskeutuu alas. Imu käynnistyy.
4. Paina puhdistuspään vipu alas, avaa lukitus ja anna nupin siirtyä ylös.
5. Vedä turvakytkin työntöaisaa kohti. Puhdistuspää käynnistyy ja laite kulkee säädetyllä nopeudella.

Harjojen puristusvoiman lisääminen

1. Vapauta turvakytkin.
2. Nosta puhdistuspään vipua käsin ja lukitse se oikealle.

Käytön lopettaminen

Puhdistuksen lopettaminen

1. Vapauta turvakytkin.
2. Paina puhdistuspään vipu alas ja lukitse se oikealle.
3. Jatka ajamista vielä lyhyen matkaa. Vesijäämät imuroidaan.
4. Nosta imupalkki. Imu toimii vielä 10 sekuntia.
5. Aseta avainkytkin asentoon "0".
6. Lataa akku tarvittaessa.

Likaveden tyhjentäminen

△VAROITUS

Ympäristön saastuminen!

Ympäristön saastuminen jätevesien epäasianmukaisen hävittämisen vuoksi. Noudata paikallisia jäteveden käsittelyä koskevia määräyksiä.

1. Ota poistoletku pidikkeestä ja laske se alas soveltuvan keräyslaitteen päälle.

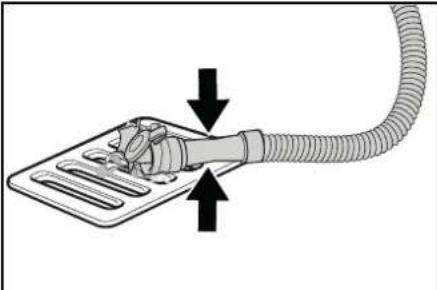

1. Paina annostelulaite kokoon tai taivuta sitä.
2. Avaa annostelulaitteen kansi.
3. Valuta likavesi pois. Säätele veden määrää painamalla tai taivuttamalla.
4. Huuhtele likavesisäiliö puhtaalla vedellä.

Puhtaan veden tyhjentäminen

1. Vedä täyttömäärän näytön letku pois ja käännä se alas.

Puhtaan veden nopea tyhjentäminen

1. Kierrä puhtaan veden säiliön korkki auki.
2. Anna puhtaan veden valua ulos.
3. Aseta puhtaan veden säiliön korkki paikalleen ja kierrä se kiinni.

Ohje: Varmista, että puhdasvesisäiliön korkin letkuliitäntä on kiinnikierrätyksen jälkeen sopivassa kohdassa.

Kuljetus

VAARA

Kaltevilla pinnoilla ajaminen

Loukkaantumisvaara

Käytä laitetta kuormattaessa ja purettaessa vain sellaisilla pinnoilla, joiden kaltevuus on sallituissa enimmäisrajoissa (katso luku Tekniset tiedot).

Aja hitaasti.

VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

Lataa laite vain toisen henkilön avulla tai käyttämällä ajomoottoria.

1. Paina puhdistuspään vipu alas ja lukitse se oikealle.
2. Nosta imupalkki.
3. Aseta avainkytkin asentoon "1".
4. Valitse ajosuunta ajosuuntakytkimellä.
5. Vedä turvakytkin työntöaisaa kohti.

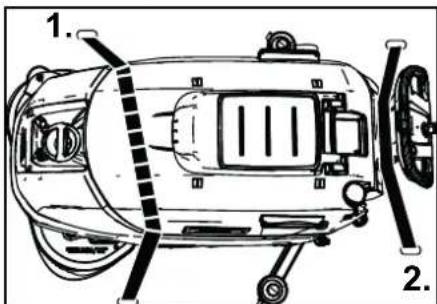

6. Ajoneuvossa kuljetettaessa varmista laite sovellettavien määräysten mukaisesti liukumisen ja kaatumisen estämiseksi.

1. Kiinnitä ensin kiinnityshihna likavesisäiliön alle.

Varastointi

△VARO

Loukkaantumis- ja vaurioitumisvaara! Laite voi kaatua kaltevilla pinnoilla. Ota varastoinnissa huomioon laitteen paino.

HUOMIO

Jäätyminen

Laite rikkoutuu, jos vesi jäätyy. Tyhjennä vesi täysin pois laitteesta. Säilytä laitetta jäätymiseltä suojatussa tilassa.

Laitetta saa säilyttää vain sisätiloissa. - Ennen pitkäaikaista varastointia: 1. Lataa akku (-t) lataustilaan välillä 30% ja 50%. 2. Irrota laturi akkupistokkeesta. 3. Paina akun painiketta 20 sekunnin ajan siirtääksesi akun lepotilaan.

①Painike ②Lataustilan näyttö ③ Akku

Kaikki varaustason näytön LEDit syttyvät ja sammuvat yksi toisensa jälkeen. Tämän jälkeen varaustason näyttö ei enää reagoi, kun painiketta painetaan lyhyesti.

Huomautus

Jos laitteessa on useita akkuja, tämä toimenpide on suoritettava vain yhdelle akulle. Muut akut siirtyvät lepotilaan automaattisesti.

Hoito ja huolto

VAARA

Loukkaantumisvaara!

Laite voi odottamatta lähteä liikkeelle ja aiheuttaa loukkaantumisia.

Aseta avainkytkin asentoon "0" ja irrota avain ennen kaikkia laitteelle tehtäviä töitä. Irrota laturin verkkopistoke.

• Tyhjennä likavesi ja puhdas vesi ja hävitä ne.

Turvatarkastus/huoltosopimus

Voit sopia jälleenmyyjän kanssa säännöllisestä turvatarkastuksesta tai tehdä huoltosopimuksen. Kysy ohjeita.

Huoltovälit

Jokaisen käytön jälkeen

HUOMIO

Epäasianmukainen puhdistaminen

Vaurioitumisvaara.

Älä ruiskuta laitetta vedellä.

Älä käytä voimakkaita puhdistusaineita.

Katso yksittäisten huoltotöiden yksityiskohtaiset kuvaukset luvusta Huoltotyöt.

• Valuta likavesi pois. Huuhtele likavesisäiliö puhtaalla vedellä.
• Puhdista laite ulkopuolelta kostealla, miedolla pesuliuoksella kostutetulla liinalla. Tarkasta nukkasihti ja puhdista tarvittaessa. Puhdista karkean lian seula. Puhdista imuhuulet, tarkasta kulumat ja säädä tarvittaessa korkeutta tai vaihda. Tarkasta levyharjojen kuluminen, vaihda tarvittaessa. Lataa akku.
• Jos lataustila on alle 50 %, lataa akku kokonaan ja keskeytyksettä.
• Jos lataustila on yli 50 %, lataa akkua vain, jos seuraavalla käyttökerralla tarvitaan täyttä toiminta-aikaa.

Kuukausittain

Katso yksittäisten huoltotöiden yksityiskohtaiset kuvaukset luvusta "Huoltotyö".

1. Tyhjennä puhdasvesisäiliö ja huuhtele kerrostumat pois.
2. Puhdista puhdasvesisuodatin.
3. Puhdista uimuri ja nukkasihti.
4. Tarkasta akkujen navat hapettumisen varalta, harjaa tarvittaessa hapettumat pois. Kiinnitä huomiota liitoskaapelien kiinnitykseen.
5. Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta tiiviys, vaihda tarvittaessa.
6. Jos laitteen seisonta-aika on pitkä, jätä laite paikalleen vain täysin ladatuilla akuilla varustettuna. Lataa akut täyteen vähintään kerran kuukaudessa.

Vuosittain

Anna huoltopalvelun suorittaa määräystenmukainen tarkastus.

Huoltotyöt

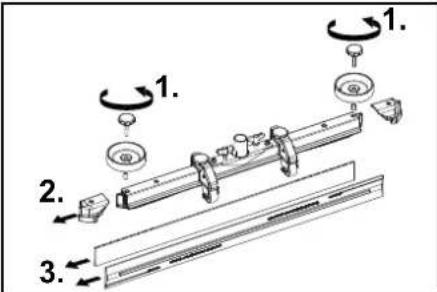

Imuhuulten kääntäminen tai vaihto

Jos imuhuulet ovat kuluneet kulumismerkkiin asti, ne täytyy kääntää tai vaihtaa.

1 Kulumismerkki ② muhuuli 1. Irrota imupalkki. 2. Kierrä tähtikahvat irti.

1. Vedä muoviosat irti.
2. Vedä imuhuulet irti
3. Työnnä käännetyt tai uudet imuhuulet paikoilleen.
4. Työnnä muoviosat paikoilleen.
5. Kierrä tähtikahvat paikoilleen ja kiristä ne.

Karkean lian seulan puhdistaminen

1. Avaa likavesisäiliön korkki.

Karkean lian seula

1. Vedä karkean lian seula yläkautta pois.
2. Huuhtele karkean lian seula juoksevan veden alla.
3. Aseta karkean lian seula likavesisäiliöön.

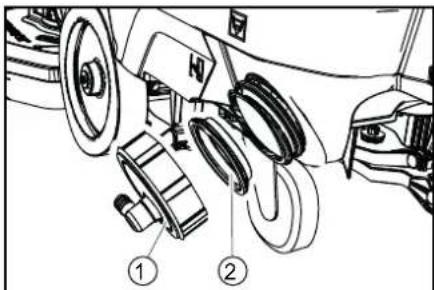

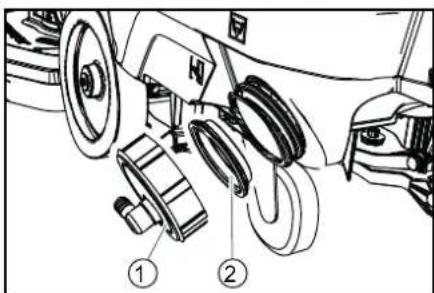

Puhtaan veden suodattimen puhdistaminen

1. Valuta puhdas vesi pois (katso luku Puhtaan veden tyhjentäminen).
2. Kierrä puhdasvesisäiliön korkki irti.

Puhdasvesisäiliön korkki (2) Puhtaan veden suodatin 3. Ota puhtaan veden suodatin ulos ja huuhtele puhtaalla vedellä. 4. Aseta puhtaan veden suodatin paikalleen. 5. Kiinnitä puhdasvesisäiliön korkki paikalleen.

Ohje: Varmista, että puhdasvesisäiliön korkin letkuliitäntä on kiinnikierrätyksen jälkeen alimmassa kohdassa.

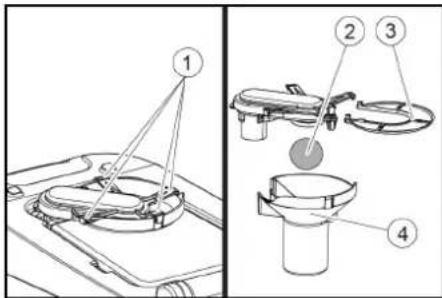

Uimurin ja nukkasihdin puhdistaminen

1. Avaa likavesisäiliön korkki.

Lukitushaat ② Uimuri Nukkasihti ④ Uimurikotelo

1. Avaa lukitushaat.
2. Vedä uimurikotelo alakautta pois.
3. Irrota uimuri uimurikotelosta ja puhdista se.
4. Irrota nukkasihti ja puhdista se.
5. Asenna kaikki osat takaisin päinvastaisessa järjestyksessä.

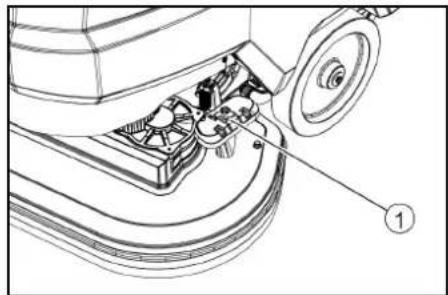

Levyharjojen vaihtaminen

1. Nosta puhdistuspää.
2. Paina harjanvaihdon poljin alas vastuksen ohi.

①Harjanvaihdon poljin

1. Vedä ensimmäinen levyharja sivusuunnassa puhdistuspään alta pois.
2. Pidä uutta laikkaharjaa puhdistuspään alla, paina sitä ylöspäin ja lukitse paikoilleen.
3. Toista toimenpiteet 2. levyharjan osalta.

Ohjeet häiriöissä

VAARA

Loukkaantumisvaara!

Laite voi odottamatta lähteä liikkeelle ja aiheuttaa loukkaantumisia.

Aseta avainkytkin asentoon "0" ja irrota avain ennen kaikkia laitteelle tehtäviä töitä. Irrota laturin verkkopistoke.

Tyhjennä likavesi ja puhdas vesi ja hävitä ne. - Ota yhteyttä huoltoon, jos vikoja ei voi korjata tämän taulukon avulla.

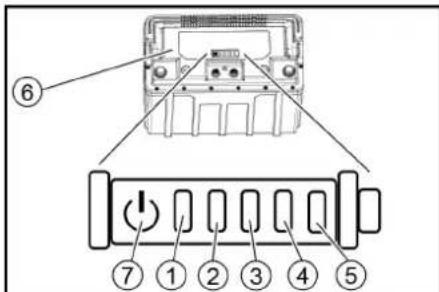

Akun tilan näyttö

(1) Tila-LED (2) Näyttö-LED 1 (3) Näyttö-LED 2 (4) Näyttö-LED 3 (5) Näyttö-LED 4 (6) Akku (7) Painike

1. Paina painiketta 5 sekunnin ajan.
2. Mikään LED ei pala: Lataa akku.

Tila-LED palaa vihreänä: Kaikki 5 LEDiä yhdessä ilmaisevat akun lataustilan. Tila-LED palaa punaisena: Näytön LEDit ilmaisevat häiriön. Seuraavassa taulukossa kuvattuja häiriöitä voi käyttäjä poistaa. Kaikissa muissa kuvatuissa häiriönäytöissä on otettava yhteyttä ARCHER-asiakaspalveluun.

(1)	(2)	(3)	(4)	(5)	Syy	Korjaus
punai- nen	- - - - Akku on liian kuuma.				Anna akun jäahtyä.
punai- nen	- - - vihreä Akun hallintajärestelmä on liian kuuma.				Anna akun jäahtyä.
punai- nen	-	-	vihreä	-	Akku on liian kylmä latausta varten.	Siirrä laite lämpimämpään paikkaan ja odota, että akku on lammennyt.
punai- nen	- - vihreä vihreä Virranotto latauksen aikana on liian korkea.				Laitteen virranotto on liian korkea.	Irrota laturin verkkopistoke. Odota 10 sekuntia. Yhdistä verkkopistoke takaisin. Jos Häiriö tulee uudelleen näkyviin, vaih-da laturi.
						Kytke laite pois pälätä. Jos Häiriö ilmenee uudelleen käynnis-tyksen jälkeen, etsi vikaa laitteesta.
punai- nen	- vihreä - vihreä Oikosulku.				Tarkasta kalki alkuliitännät.
punai- nen	- vihreä vihreä - Lian alhainen kennojännite purkau-tuessa.				Lataa akku.
punai- nen	- vihreä vihreä vihreä Lian körkea kennojännite latauk-sessa.				Lataa akku arvoon 20 % jäljellä olevasta kapasiteetista. La-taa akku sen jälkeen.
punai- nen	- vihreä - vihreä Akun jännite on liian alhainen. Lataa akku.
punai- nen	- vihreä - vihreä - Akku on liian kylmä tehonantoa var-ten.				Häiriö latauksessa.	Irrota laturin verkkopistoke. Odota 10 sekuntia. Yhdistä verkkopistoke takaisin. Jos Häiriö tulee uudelleen näkyviin, vaih-da laturi.
punai- nen	- vihreä - vihreä - Akku on liian kylmä tehonantoa var-ten.				Häiriö tehonannossa.	Siirrä laite lämpimämpään paikkaan ja odota, että akku on lammennyt.
punai- nen	- vihreä vihreä vihreä -

Häiriöt ilman ilmoitusta Takuu

Häiriö Korjaus
Laitetta ei voi käynnistää 1. Aseta avainkytkin asentoon "1".2. Avaa käytökentän hatäpysätyspainikkeen lukitus käantämälla sitä. (Huomautus: kaikkia laitever-sioita ei ole varustettu hatäpysätyspainikkeella.)3. Paina turvakytkintä.4. Työnnä akkupistoke paikalleen.5. Tarkasta akku ja lataa tarvittaessa.6. Tarkasta, onko akun navat litetty.
Veden märä ei ole riittävä	1. Tarkasta puhtaan veden täytömäärä, täytä saïliö tarvittaessa.2. Nosta veden märää vesimäärän sättonupista.3. Puhdista puhtaan veden suodatin.4. Tarkasta, etteletkuissa ole sukoksia, puhdista tarvittaessa.
Imuteho on liian alhainen	1. Pysäköi laite ja valuta likavesi pois.2. Puhdista likavesisällön ja kannen väliset tiivisteet ja tarkasta tiiviys. Vaihda tarvittaessa.3. Tarkasta, onko imuletu litetty oikein likavesisäliöän.4. Tarkasta, onko nukkasihdissä likaa, puhdista tarvittaessa.5. Puhdista imupalkin imuhuulet. Käännä tai vaihda tarvittaessa.6. Tarkasta, onko likaveden poistoletkun kansi kiinni.7. Tarkasta imupalkin säätö.8. Tarkasta, etteimulektussa ole sukosta, puhdista tarvittaessa. Kun imuletu asetetaan takaisin pai-kalleen, letkun valkosen merkin on oltava kiinnikkeen kohdalla.9. Tarkasta imulektun tiiviys, vaihda tarvittaessa.
Puhdistustulos ei ole riittävä	1. Vähennä nopeutta.2. Tarkasta harjojen kuluminen, vaihda tarvittaessa.3. Tarkasta, ovatko harjatyyppi ja puhdistusaine tarkoituksenmukaiset.
Imuturbilni käy korkeammalla kierrosnopeudella	1. Valuta likavesi pois.2. Puhdista uimuri.3. Tarkasta nukkashti, puhdista tarvittaessa.4. Tarkasta, etteimulektussa ole sukosta, puhdista tarvittaessa.5. Tarkasta, etteimupalkissa ole sukosta, poista sukos tarvittaessa.
Harja ei pyörì	1. Tarkasta, onko vieras esine jumittanut harjan, poista esine tarvittaessa.
Laite tärisee puhdistuksen ai-kana	1. Käytä pehmeämpää harjaa.
LEDit "Akku irrotetu", 80% ja 100% syttyvä taturissa useita kertoja peräkkäin	1. Laturi on jälkilatausvaiheessa. Sen aikana yksittäisten akkukennojen varaustila tasaantuu. Häiriö on olemassa vain, jos LED "Akku irrotetu" palaa jatkuvasti.
Akkua ei voi ladata	Akku on svväpurkautunut, eikä sitä voi herättä laturilla.1. Kytke laturi verkkoliitäntään ja akkuun.2. Paina akun painiketta yli 5 sekunnin ajan. Akku herää ja lataus alkaa.

Jokaisessa maassa ovat voimassa vastaavan maahantuojan julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

nevāt hāiriṭ takuuajan kuluessa maksutta, jos hāiriöden syynä ovat olleet materiaali-tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen

kanssa jalleenmyyjaan tai lahimpaan valtuuttuun asiakspalveluun. (Osoite, katso takasivu)

Lisävarusteet BD-versio

Nimike BD 70/75	osanro	BD 80/100 osanro	Kuvaus
Levyharja, Valkoinen (erittäin peh-meä)	4.905-011.0	4.905-030.0	Vähän likaantuneiden tai herkien lattioiden puhdistukseen
Levyharja, luonnon (pehmeä)	4.905-012.0	4.905-031.0	Luonnonkuidusta puhdistusaineille ja kiillotukseen
Levyharja, punainen (keski, vakio)	4.905-010.0	4.905-000.0	Käytö kaikkin tavallisiiin puhdustustehtäviin
Levyharja, musta (kova)	4.905-013.0	4.905-032.0	Voimakkaaseen likaan ja peruspuhdistukseen, vain ei-herkille pinta-materiaialeille
Laikan pyörivä lautanen	4.762-590.0	4.762-447.0	Laikoilla puhdistukseen, sis. pikavaiahtokytkimen ja keskuslukitukseen
Laikka, weeß	-	6.371-331.0	Lattioiden kiillotukseen
Laikka, punainen (keskiphehmeä)	6.369-003.0	6.371-147.0	Kaikkien lattioiden puhdistukseen ja puhdistusaineille
Laikka, vihreä (kesikikova)	6.369-002.0	6.371-148.0	Peruspuhdistukseen ja voimakkaasti likaantuneiden lattioiden puh-distukseen
Laikka, musta (kova)	6.369-001.0	6.371-169.0	Pinttyneen lian puhdistukseen ja peruspuhdistukseen
Laikka, ruskea (SPP)	2.639-290.0	2.639-288.0	Kovien ja joustavien pintojen hoitokalvon uusimiseen

Tekniset tiedot

BD BD

70/75 80/

W 100W

Clas- Clas

sic sic

Bp Bp

Laitteen tehotiedot

Nimellisjännite V 24 24

Akkukapasiteetti Ah (5 h)

80 / 160

Keskimääräinen te-W 1270 1320 honotto

Ajomoottorin teho W 250 300

Imuturbiinin teho W 500 500

Harjakoneiston te- ho

W

2 500

2 x 500

Teoreettinen pinta-ala m2/h 3500 4000

Puhdasvesisäälön	75	100
tilavuus

Likavesisäällön tilavuus

75

100

Veden lämpötila maks. C 50 50

Vedenpaine maks.

bar

0,06

0,06

Käytäväkäntöle-veys

mm

1550 1650

Työalueen kaltevuus maks. % 2 2

Imurointi

Imuteho, ilmamää- l/s	24 24
rä

Imuteho, alipaine kPa 16 16 (mbar) (160) (160)

Puhdistusharjat

Työleveys	mm	700 800
Harjan lapiimitta	mm	356 410
Harjan pyörimisnopeus	1/min	140 140
Harjojen puristus-voima	N	300 / 500	400 / 680

Mitat ja painot

Sallittu kokonais-paino	kg	325	435
Tyhjäpano (kulje-tuspaino)	kg	251	325
Akkukotelon mitat	mm	575 x 380	622 x 384

Määritetyt arvot EN 60335-2-72 mukaan

Kokonaistärinäarvo	m/s2	<2,5 < 2,5
Epävarmuus K	dB(A)	0,2 0,2
Äänenpainetaso	dB(A)	65 65
LpA
Epävarmuus KpA	dB(A)	2 2
Äänen tehotasö	dB(A)	81 81
LWA + epävarmuus KWA

Oikeus teknisiin muutoksiin pidätetään.

EU-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Lattiapuhdistin

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yhtiön johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

Lisävarusteet ja varaosat 215

Toimituskokonaisuus 215

Turvallisuusohjeet. 215

Lisävarusteet ja varaosat

Puhtaan veden säiliön täyttötaso (50%)

Harjapaineen suurentaminen

Laite voi yhtäkkiä alkaa liikkua ja aiheuttaa vammoja.

Aseta ennen kaikkia laitteella suoritettavia töitä virtakytkin, 0 asentoon ja vedä avain ulos.

Vedä laturin verkkopistoke irti.

Puhtaan veden säiliön puhdistaminen

1. Laske puhdas vesi ulos (katso kappale Puhtaan veden uloslasku). 2. Kierrä puhtaan veden säiliön sulkija auki.

① Puhtaan veden säiliön sulkija (2) Puhtaan veden suodatin

1. Vedä puhtaan veden suodatin ulos ja huuhtele puhtaalla vedellä.
2. Aseta puhtaan veden suodatin paikalleen.
3. Asenna puhdasvesisäiliön tulppa. Ohje: Huomioi, että letkuliitäntä on tulpan kiinnityksen jälkeen puhdasvesisäiliön syvimmässä kohdassa.

Laite voi yhtäkkiä alkaa liikkua ja aiheuttaa vammoja.

Aseta ennen kaikkia laitteeseen tehtäviä töitä päävirtakytkin "0"-asentoon ja vedä avain ulos.

Vedä laturin verkkopistoke irti.

Tuote: lattianpuhdistuskone

Asennus

Purkaminen
