Tekniset ominaisuudet	Digitaalinen radiopuhelin, PMR446-taajuus, kantama jopa 8 km, 16 kanavaa, 121 yksityisyyskoodia.
Käyttö	Erinomainen ulkoilma-aktiviteetteihin, tapahtumiin, turvallisuuteen ja meluisiin työympäristöihin.
Huolto ja korjaus	Puhdista säännöllisesti, tarkista paristojen kunto, käytä alkuperäisiä lisävarusteita vikatilanteiden välttämiseksi.
Turvallisuus	Käytä varoen riskialttiissa ympäristöissä, älä altista vedelle ilman asianmukaista suojaa.
Yleiset tiedot	Akunkesto jopa 18 tuntia, näppäinlukko-toiminto, akun varaustason ilmaisin.

Usein kysytyt kysymykset - XT460 MOTOROLA

Miten ladata MOTOROLA XT460:n akku?

Liitä mukana toimitettu laturi pistorasiaan ja aseta radiopuhelin latausasemaan. Varmista, että akun kontaktit ovat puhtaat.

Mitä tehdä, jos MOTOROLA XT460 ei käynnisty?

Tarkista, että akku on kunnolla ladattu. Jos akku on ladattu eikä laite vieläkään käynnisty, kokeile vaihtaa akku.

Miten säätää MOTOROLA XT460:n äänenvoimakkuutta?

Käytä radiopuhelimen sivulla olevaa äänenvoimakkuuspainiketta äänenvoimakkuuden lisäämiseen tai vähentämiseen mieltymystesi mukaan.

Miten vaihtaa kanavaa MOTOROLA XT460:ssa?

Paina kanavapainiketta (CH) selataksesi käytettävissä olevia kanavia. Voit valita haluamasi kanavan viestintään.

Mitä tehdä, jos äänenlaatu on huono?

Tarkista radiopuhelinten välinen etäisyys ja varmista, ettei esteitä ole. Kokeile myös toista kanavaa.

Miten palauttaa MOTOROLA XT460 tehdasasetuksiin?

Sammuta radiopuhelin, pidä valikkopainiketta painettuna ja käynnistä laite uudelleen. Seuraa näytön ohjeita palauttaaksesi asetukset.

Onko MOTOROLA XT460 vedenkestävä?

MOTOROLA XT460 ei ole vedenpitävä, mutta se on vesitiivis IP54-standardin mukaisesti. Vältä pitkäaikaista upotusta veteen.

Miten lisätä MOTOROLA XT460:n kantamaa?

Maksimoi kantama käyttämällä radiopuhelinta avoimella alueella ja pysymällä poissa häiriölähteistä, kuten rakennuksista tai sähkölinjoista.

Miten käyttää hätäpuhelutoimintoa MOTOROLA XT460:ssa?

Käyttääksesi hätäpuhelutoimintoa, paina hätäpuhelupainiketta, joka on yleensä merkitty punaisella symbolilla. Tämä lähettää signaalin kaikille samalla kanavalla oleville laitteille.

Mistä löydän yhteensopivia lisävarusteita MOTOROLA XT460:lle?

Löydät yhteensopivia lisävarusteita Motorolan viralliselta verkkosivustolta sekä valtuutettujen jälleenmyyjien ja elektroniikkaliikkeiden kautta.

KÄYTTÖOHJE XT460 MOTOROLA

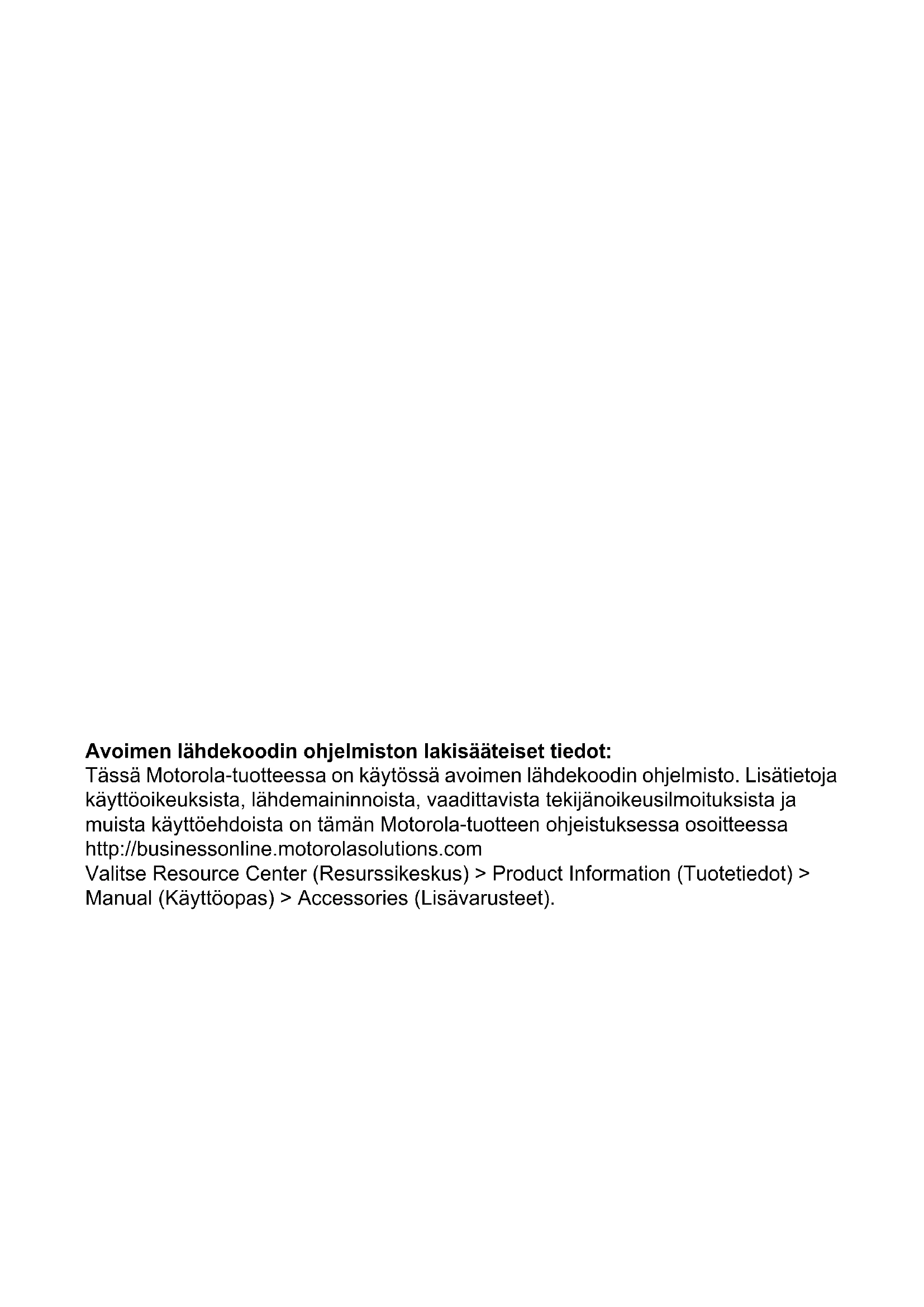

Avoimen lähdekoodin ohjelmiston lakisääteiset tiedot:

Tässä Motorola-tuotteessa on käytössä avoimen lähdekoodin ohjelmisto. Lisätietoja käyttöoikeuksista, lähdemaininnoista, vaadittavista tekijänoikeusilmoituksista ja muista käyttöehdoista on tämän Motorola-tuotteen ohjeistuksessa osoitteessa http://businessonline.motorolasolutions.com

Valitse Resource Center (Resurssikeskus) > Product Information (Tuotetiedot) > Manual (Käyttöopas) > Accessories (Lisävarusteet).

SISÄLTÖ

Sisältö....1

Tietokoneohjelmistojen tekijänoikeudet. . .4

Turvallisuus ....5

Akkujen ja laturien turvallisuusohjeet. . . . .6

Käyttöä koskevat turvallisuusohjeet .....7

Radiopuhelimen yleiskuvaus....9

Radiopuhelimen osat. 9

Virtanuppi / äänenvoimakkuuden säätönuppi ....10

Kanavan valintanuppi .....10

Lisävarusteiden liitin ....10

Mallimerkintä....10

Mikrofoni 10

Antenni 10

LED-merkkivalo....10

Akun ominaisuudet ja latausvaihtoehdot. . . .13

Tietoja litiumioniakusta .....13

Litiumioniakun asentaminen ..... 14

Litiumioniakun irrottaminen ..... 14

Virtalähde ja laturi 15

Kotelo....16

Akun lataaminen 16

Lataaminen yhden yksikön laturissa . . . 16

Laturin merkkivalot. 18

Akkumittari 19

Arvioitu latausaika 20

Aloittaminen 22

Radiopuhelimen käynnistäminen ja sammuttaminen 22

Äänenvoimakkuuden säätäminen .....22

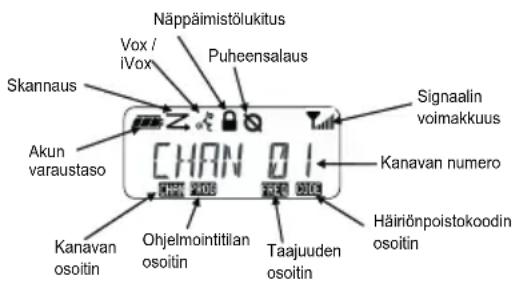

Näytön lukeminen 22

Kanavan valitseminen 23

Puhuminen ja tarkkailu....23

Puhelun vastaanottaminen....23

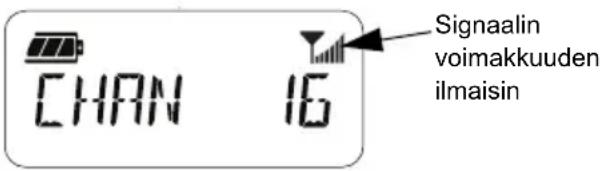

Signaalin voimakkuuden ilmaisin ja varatun kanavan ilmaisin 24

Kuuluvuusalue 24

Radiopuhelimen merkkivalot 26

Handsfree-käyttö/VOX 27

Yhteensopivat VOX-lisävarusteet .....27

iVOX-herkkyyden määrittäminen .....28

Mikrofonin vahvistus (Microphone Gain)....28

Handsfree-toiminto ilman lisävarusteita (iVOX)....28

Äänikehotteiden valitseminen käyttäjätilassa ....28

Käynnistymisen äänitila .....29

Tehdasasetusten palauttaminen.....29

Näppäinäänet....29

Näppäinlukitus ja lukituksen poisto....29

Valikkovaihtoehdot ....30

VOX /iVOX-herkkyyden määrittäminen – valikko .....30

VOX /iVOX-herkkyyden määrittäminen – CPS .....31

Mikrofonin vahvistusvalikko .....31

Mikrofonin lisävarusteen vahvistustaso ....32

Kutsuäänet (Call Tones)....32

Skannauslistavalikko....33

Ohjelmointitoiminnot ....34

Lisämääritystila ....34

Vastaanottotaajuuksien ohjelmointi ..... 35

Vastaanottokoodien (CTCSS/DPL) ohjelmointi 36

Puheensalauksen ohjelmointi 36

Skannaus 37

Skannauslistan ohjelmointi....38 Kanavan nimen muokkaaminen....39

Häiriökanavan poisto 40

CPS (Customer Programming Software) - ohjelmisto 41

Aikakatkaisuajastin (Time-Out Timer) .. 42

Vastapurske (Reverse Burst)....42

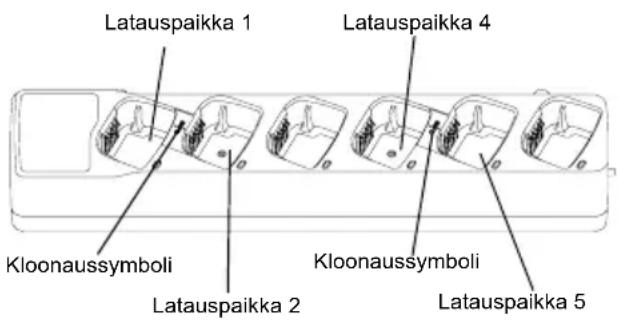

Radiopuhelimen kloonaus .... 42 Kloonaus monen yksikön laturilla .... 42

CPS ja kloonauskaapelit (lisävaruste) .. 44

Radiopuhelimen kloonaus käyttämällä R2R (radiopuhelimesta radiopuhelimeen) -kloonauskaapelia (lisävaruste) 45

Kloonaus CPS (Customer Programming Software) -ohjelmistolla 47

Vianmääritys....49

Suomi

Käyttäminen ja hoito....53

Taajuus- ja kooditaulukot ....54

CTCSS- ja PL/DPL-koodit .....55

Motorolan rajoitettu takuu ....60

Lisävarusteet....62

Audio-lisävarusteet .62

Akku 62

Kaapelit....62

Laturit 62

Kuljetuslisävarusteet ....62

TIETOKONEOHJELMISTOJEN TEKIJÄNOIKEUDET

Tässä oppaassa kuvatut Motorola-tuotteet saattavat sisältää Motorolan tekijänoikeuksin suojattuja ohjelmia, puolijohdemuisteja tai muita tallennusvälineitä. Yhdysvaltain ja muiden maiden lait takaavat Motorolalle tietyt yksinoikeudet tekijänoikeuksin suojattuihin tietokoneohjelmiin. Näihin oikeuksiin kuuluvat muun muassa yksinomaiset oikeudet kopioida ja tuottaa uudelleen millä tahansa tavalla tekijänoikeuksin suojattuja tietokoneohjelmia. Näissä käyttöohjeissa kuvattujen Motorola-tuotteiden Motorola-tietokoneohjelmia ei saa kopioida, jäljentää, muokata tai jakaa millään tavalla ilman Motorolan nimenomaista kirjallista lupaa, eikä niiden valmistustapaa saa selvittää millään tavalla.

Motorola-tuotteiden ostaminen ei myöskään myönnä suoraan tai epäsuorasti mitään lisenssiä Motorolan tekijänoikeuksiin, patentteihin tai patenttihakemuksiin, lukuun ottamatta tavanomaista lain mukaan ostajalle kuuluvaa maksutonta lupaa käyttää tuotetta.

Suomi

TURVALLISUUS

TUOTETURVALLISUUS JA RADIOTAAJUUSENERGIALLE ALTISTUMINEN

Ennen kuin käytät tätä tuotetta, lue ohjeet sen turvallisesta käytöstä ja tiedot radiotaajuisesta energiasta radiopuhelimen mukana toimitetusta Tuoteturvallisuus ja radiotaajuusenergialle altistuminen -vihkosesta.

HUOMIO!

Tämä radio on tarkoitettu vain ammattikäyttöön, jotta se täyttäisi FCC:n/ICNIRP:n vaatimukset radiotaajuusenergialle altistumisesta.

Luettelo Motorolan hyväksymistä antenneista, akuista ja muista lisävarusteista on seuraavassa sivustossa:

Tämä asiakirja sisältää tärkeitä turva- ja käyttöohjeita. Lue ohjeet huolellisesti ja pidä ne tallessa.

Ennen akkulaturin käyttöä lue kaikki käyttöohjeet ja varoitusmerkinnät, jotka ovat

• laturissa
• akussa ja

• akkua käyttävässä radiopuhelimessa.

• Lataa vain Motorolan hyväksymiä akkuja, jotta vältät vammautumisen riskin. Muut akut saattavat räjähtää ja aiheuttaa henkilö- ja muita vahinkoja.

• Muiden kuin Motorolan suosittelemien lisävarusteiden käyttö saattaa aiheuttaa tulipalon, sähköiskun tai loukkaantumisen.

• Irrota laturin johto vetämällä pistokkeesta (ei johdosta), jotta virtajohto ei vahingoitu.

• Vältä jatkojohtojen käyttöä. Virheellisen jatkojohdon käyttö voi aiheuttaa tulipalon tai sähköiskun. Mikäli jatkojohto on välttämätön, käytä vain seuraavanlaisia jatkojohtoja: 18 AWG, pituus enintään 30,48 metriä, ja 16 AWG, pituus enintään 45,72 metriä.
• Älä käytä rikkoutunutta tai vahingoittunutta laturia, sillä se voi aiheuttaa tulipalon, sähköiskun tai henkilövahingon. Vie vahingoittunut laturi valtuutettuun Motorola-huoltoon.
• Älä pura laturia, sillä sitä ei voi korjata itse, eikä varaosia ole saatavilla. Laturin purkaminen voi aiheuttaa sähköiskun tai tulipalon.
• Sähköiskujen välttämiseksi irrota laturi virtapistokkeesta huollon tai puhdistuksen ajaksi.

KÄYTTÖÄ KOSKEVAT TURVALLISUUSOHJEET

• Sammuta radiopuhelin, kun lataat akkua.
• Laturi ei sovi käytettäväksi ulkotiloissa. Käytä vain kuivassa ympäristössä.
• Kytke laturi vain asianmukaisesti sulakkeella varustettuun ja johdotettuun pistorasiaan, jossa on tuotteessa määritetty oikea jännite.
• Irrota laturi linjajännitteestä irrottamalla pääpistoke.
• Liitä laite lähellä olevaan pistorasiaan, johon pääsee helposti käsiksi.
• Sulakkeita käyttävien laitteiden varaosien on oltava laitteen ohjeissa mainittujen tyyppi- ja luokitusohjeiden mukaisia.
• Älä käytä virtalähdettä ympäristöissä, joiden lämpötila on yli 40 °C.
• Virtalähteen lähtöteho ei saa ylittää laturin pohjassa mainittua teholuokitusta.

- Varmista, että laitteen johtoon ei voi kompastua, johdon päälle ei voi astua eikä johto altistu kosteudelle tai muulle vahingoittumiselle.

Huomautuksia

Suomi

RADIOPUHELIMEN YLEISKUVAUS

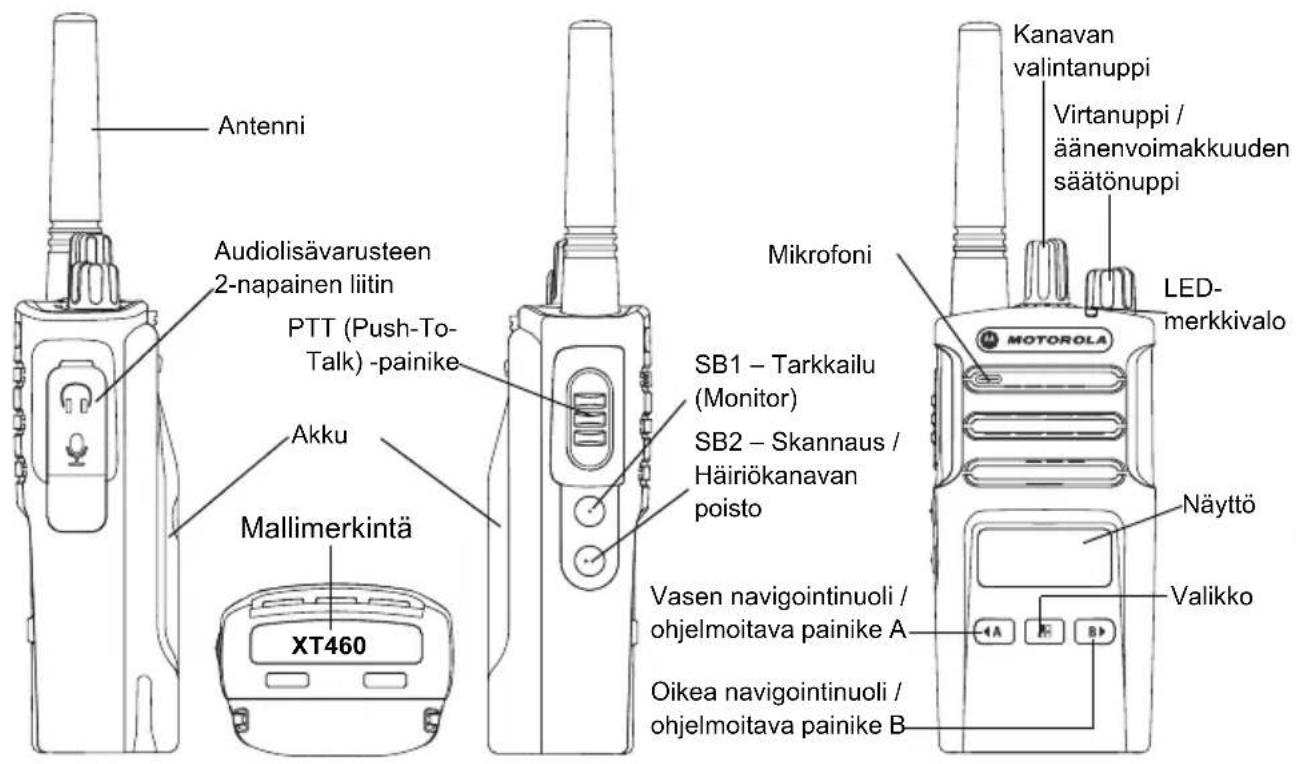

RADIOPUHELIMEN OSAT

Antenni Audiolisävarusteen 2-napainen liitin PTT (Push-To- Talk) -painike Akku Mallimerkintä XT460 Mikrofoni SB1 – Tarkkailu (Monitor) SB2 – Skannaus / Häiriökanavan poisto Vasen navigointinuoli / ohjelmoitava painike A Oikea navigointinuoli / ohjelmoitava painike B Kanavan valintanuppi Virtanuppi / äänenvoimakkuuden sätönuppi LED- merkkivalo MOTOROLA Näyttö Valikko

Virtanuppi / äänenvoimakkuuden säätönuppi

Käytetään radion käynnistämiseen ja sammuttamiseen sekä äänenvoimakkuuden säätämiseen.

Kanavan valintanuppi

Käytetään radiopuhelimen asettamiseen eri kanaville.

Lisävarusteiden liitin

Käytetään yhteensopivien audiolisävarusteiden liittämiseen.

Mallimerkintä

Määrittää radiopuhelimen mallin.

Mikrofoni

Puhu selkeästi mikrofoniin lähettäessäsi viestiä.

Antenni

XT460-mallin antenna ei voi irrottaa.

LED-merkkivalo

Ilmaisee akun tilan, virtatilan, radiopuhelun tiedot ja skannaustilan.

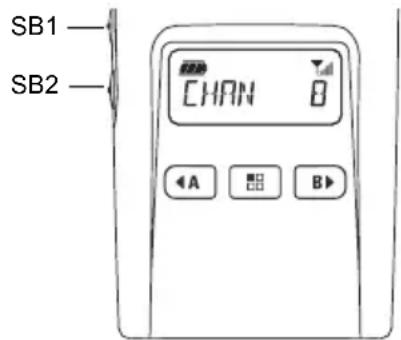

Etuosan painikkeet

SB1 SB2 CHAN B A B B

(Valikko) -painike

Voit määrittää asetukset, kuten VOX/iVOX-tasot.

Ohjelmointitilassa voit siirtyä asetuksesta toiseen.

Ohjelmoitava painike

Voit valita tason tai vaihtoehdot valikon toimintoja varten.

Oletusasetus on, että painike luo nykyisen ohjelmoidun kutsuäänen.

Ohjelmoitava painike

Voit valita tason tai vaihtoehdot valikon toimintoja varten.

Oletusasetus on, että painike asettaa taustavalon tilan.

Huomautus: -, SB1-ja SB2-painikkeet voidaan ohjelmoida. Esimerkkejä: puheensalaus (Scramble), skannaus / häiriökanavan poisto (Scan / Nuisance Channel Delete), tarkkailu (Monitor) ja kutsuäänet (Call Tones). Lisätietoja näiden painikkeiden ohjelmoinnista on kohdassa "CPS (Customer Programming Software) -ohjelmisto" sivulla 41.

Sivupainikkeet

PTT-painike

- Pidä painettuna, kun haluat puhua; vapauta, kun haluat kuunnella.

Sivupainike 1 (SB1)

- Sivupainike 1 on yleispainike, jonka voi ohjelmoida CPS-ohjelmiston avulla. SB1-painikkeen oletusasetus on Tarkkailu (Monitor).

Sivupainike 2 (SB2)

- Sivupainike 2 on yleispainike, jonka voi ohjelmoida CPS-ohjelmiston avulla. SB2-painikkeen oletusasetus on Skannaus / Häiriökanavan poisto (Scan / Nuisance Channel Delete)

Litiumioniakku

XT-sarjan toimitukseen sisältyy kapasiteetiltaan normaali litiumioniakku. Muita akkuja voi olla saatavilla. Lisätietoja on kohdassa "Akun ominaisuudet ja latausvaihtoehdot" sivulla 13.

Tässä käyttöoppaassa esitellään XT-sarjan radiopuhelimen XT460-malli. Radiopuhelimen malli näkyy laitteen pohjassa ja siinä on seuraavat tiedot:

Taulukko 1: XT460-radiopuhelimen tekniset tiedot

Malli Taajuuskaista		Lähetysteho (W)	Kanavien määrä	Antenni
XT460 PMR	446 0,5 16 Ei voi irrottaa

AKUT JA LATURIT

XT-sarjan radiopuhelimissa käytetään kapasiteetiltaan erilaisia litiumioniakkuja, joten niiden käyttöikä vaihtelee.

AKUN OMINAISUUDET JA LATAUSVAIHTOEHDOT

Tietoja litiumioniakusta

XT-sarjan radiopuhelimissa käytetään litiumioniakkua. Akku on ladattava täyteen ennen ensimmäistä käyttökertaa. Tällä tavoin voidaan varmistaa, että laite toimii mahdollisimman hyvin täydellä teholla.

Moni tekijä vaikuttaa akun kestoon. Olennaisimpia näistä ovat akkujen säännöllinen ylilataaminen ja kuinka paljon akun varausta keskimäärin purkautuu kunkin käyttöjakson aikana. Yleisesti ottaen voi sanoa, että mitä enemmän akkua yliladataan ja mitä enemmän akun varausta keskimääräinen purkautuu, sitä lyhyempi akun käyttöikä on. Jos akku on esimerkiksi yliladattu ja sen varaus on purettu kokonaan useita kertoja päivässä, akku ei kestä yhtä monta jaksoa kuin akku, joka yliladataan harvemmin ja jonka varaus käytetään päivässä 50 prosenttiin. Lisäksi akku, jota yliladataan vain vähän ja jonka varaus purkautuu keskimäärin 25 %, kestää tätäkin kauemmin.

Motorolan akut on suunniteltu käytettäviksi nimenomaan Motorolan laturissa ja päin vastoin. Muiden kuin Motorola-laitteiden lataaminen voi vaurioittaa akkua ja mitätöidä akun takuun. Akun lämpötilan pitäisi olla noin 25 °C (huoneen lämpö) aina, kun se on mahdollista. Kylmän akun (alle 10 °C) lataaminen voi johtaa elektrolyytin vuotamiseen ja lopulta akun toimintahäiriöön. Kuuman akun (yli 35 °C) lataaminen vähentää varauskapasiteettia, mikä heikentää radiopuhelimen toimintaa. Motorolan pikalatureissa on lämpötilan tunnistava piiri, joka varmistaa, että akut ladataan edellä mainituissa lämpötilarajoissa.

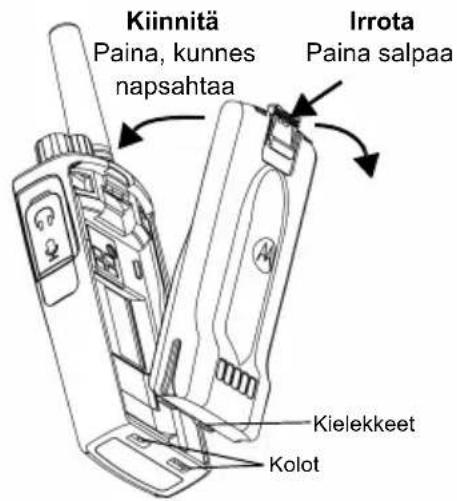

Litiumioniakun asentaminen

Kiinnitä Paina, kunnes napsahtaa Irrota Paina salpaa Kielekkeet Kolot

1. Sammuta radiopuhelin.
2. Pitele akkua Motorola-logo ylöspäin ja aseta akun alaosassa olevat kielekkeet radiopuhelimen alaosassa oleviin koloihin.
3. Paina akkua yläreunasta radiopuhelinta vasten, kunnes kuuluu napsahdus.

Huomautus: Lisätietoja litiumioniakun käyttöikään liittyvistä ominaisuuksista on kohdassa "Tietoja litiumioniakusta" sivulla 13.

Litiumioniakun irrottaminen

1. Sammuta radiopuhelin.
2. Paina akun salpaa alaspäin ja irrota akku.
3. Vedä akku irti radiopuhelimesta.

Taulukko 1: Lähetysteholtaan 0,5 watin litiumioniakun käyttöikä

Akun tyyppi	Akunsäästötila(Battery Save) eikäytössä	Akunsäästötila(Battery Save)käytössä
Vakio 16 tuntia 20 tuntia
Suuri kapasiteetti	-	-

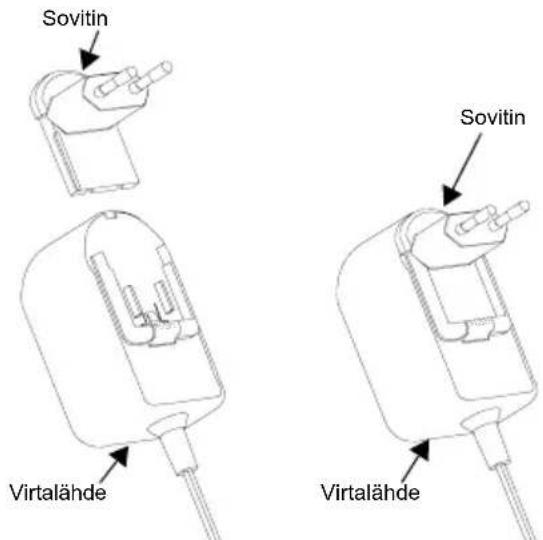

Virtalähde ja laturi

Radiopuhelimen mukana toimitetaan yksi laturi, yksi virtalähde (kutsutaan myös muuntajaksi) ja sovittimia.

Virtalähteessä voi käyttää mitä tahansa radiopuhelimen mukana toimitettua sovitinta.

Tarvittava sovitin määräytyy maantieteellisen alueen mukaan.

Kun olet selvittänyt, mikä sovitin sopii pistorasiaan, asenna se seuraavasti:

Sovitin Sovitin Virtalähde Virtalähde

• Liu'uta sovittimen urat virtalähteeseen siten, että sovitin napsahtaa paikalleen.
• Irrota sovitin liu'uttamalla sitä ylöspäin.

Huomautus: Kuvissa näkyvä sovitin on vain esimerkki. Oman alueesi sovitin voi olla erilainen.

Jos hankit toisen laturin tai virtalähteen, varmista, että ne ovat samanlaisia kuin radiopuhelimen mukana toimitetut.

Kotelo

1. Aseta radiopuhelin kotelon alaosaan hieman vinossa. Paina radiopuhelinta kotelon takaosaa vasten, kunnes kotelon koukut ovat akun yläsyvennysten sisällä.
2. Voit poistaa radiopuhelimen irrottamalla kotelon koukut akun yläsyvennyksistä kotelon yläkielekkeiden avulla. Irrota radiopuhelinta kotelosta liu'uttamalla sitä hieman vinossa asennossa.

AKUN LATAAMINEN

Lataa akku (radiopuhelimeen kiinnitettynä) asettamalla se Motorolan hyväksymään yhden yksikön laturiin tai monen yksikön laturiin.

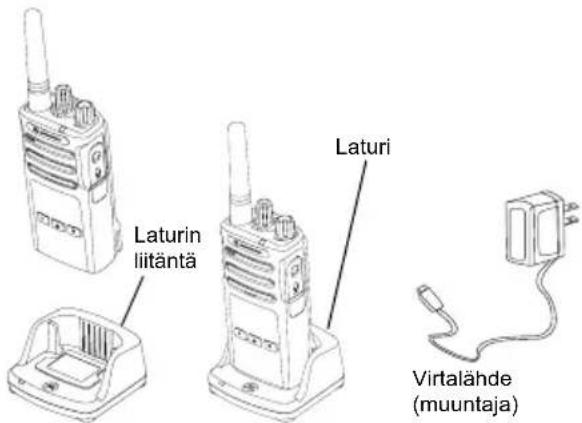

Lataaminen yhden yksikön laturissa

Laturin liitäntä Laturi Virtualähde (muuntaja)

1. Aseta laturi tasaiselle pinnalle.
2. Liitä virtalähteen liitin laturin sivussa olevaan liitäntään.
3. Kytke verkkolaite pistorasiaan.
4. Aseta radiopuhelin yhden yksikön laturiin niin, että radiopuhelimen etuosa on laturin etuosan puolella, kuten kuvassa.

Huomautus: Kun lataat akkua sen ollessa radiopuhelimessa, sammuta radiopuhelin, jotta akku latautuu täyteen. Lisätietoja on kohdassa "Käyttöä koskevat turvallisuusohjeet" sivulla 7.

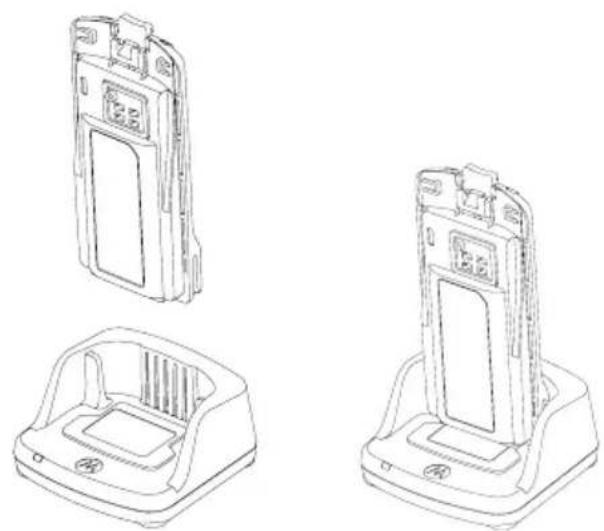

Erillisen akun lataaminen

Jos haluat vain ladata akun (vaihe 4 sivulla 16), aseta akku laturiin siten, että akun sisäpuoli ja yhden yksikön laturin sisäpinta ovat vastakkain, kuten edellisessä kuvassa. Aseta akussa olevat kolot kohdakkain yhden yksikön laturin kohdistusjuovien kanssa.

Taulukko 2: Motorolan hyväksymät akut

Osanumero Kuvaus
PMNN4434_R Normaali litiumioniakku
PMNN4453_R	Suuren kapasiteetin litiumioniakku

Laturin merkkivalot

Taulukko 3: Laturin merkkivalo

Tila LED-merkkivalo Lisätietoja
Virta päällä	Palaa vihreänä noin sekunnin ajan
Latautuu	Palaa punaisena
Lataus valmis	Palaa vihreänä
Akkuvirhe (*)	Vilkkuu nopeasti punaisena
Odottaa latausta (**)	Vilkkuu hitaasti keltaisena
Akun tila	– Akku tyhjä
	Vilkkuu kerran punaisena	Akun virta vähissä
	Vilkkuu kahdesti keltaisena	Akku puolityhjä
	Vilkkuu kolmesti vihreänä	Akku lähes täysi

(*) Akku on luultavasti asetettu väärin laturiin – korjaa akun asento oikeaksi.
(**) Akku on liian kuuma tai kylmä tai vääärä syöttöjännite on käytössä.

Suomi

Jos merkkivalo on sammuneena:

1. Varmista, että akun sisältävä radiopuhelin tai erillinen akku on asetettu oikein laturiin. (Lisätietoja on kohdassa vaihe 4, "Lataaminen yhden yksikön laturissa", sivulla 16.)
2. Varmista, että virtajohto on kytketty pitävästi laturin liitäntään ja oikeanlaiseen pistorasiaan ja että pistorasiaan tulee virta.
3. Varmista, että radiopuhelimen kanssa käytettävä akku on mainittu kohdassa Taulukko 2.

Akkumittari

Radiopuhelimen näytön vasemmassa yläkulmassa on akkumittari, joka näyttää, kuinka paljon akussa on varausta jäljellä.

Taulukko 4: XT460-akkumittari

Akun tyyppi	Akkumittari
	3 palkkia 2 pa	kkia 1 palkki
Litiumioni
	100–70 % 70–30 %		30–10 %(≤ 10 %, kun vilkkuu)

Arvioitu latausaika

Seuraavassa taulukossa on tietoja akun arvioidusta latausajasta. Lisätietoja on kohdassa "Akku" sivulla 62.

Taulukko 5: Akun arvioitu latausaika

Lataustapa	Arvioitu latausaika
	Normaali akku Suuren	kapasiteetin akku
Vakio ≤ 4,5 tuntia –
Pika ≤ 2,5 tuntia –

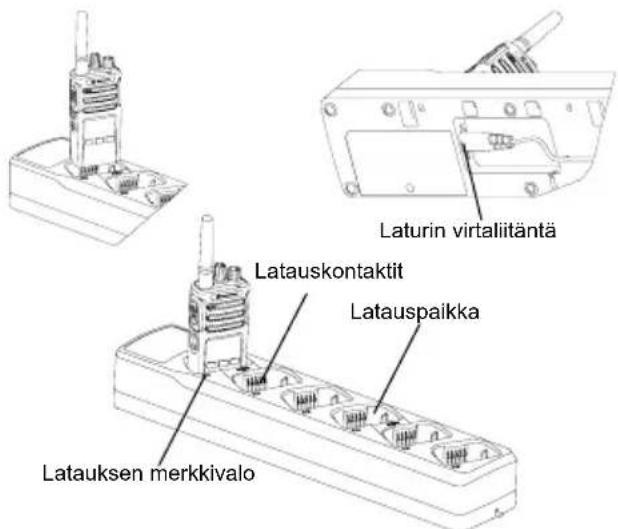

Radiopuhelimen ja akun lataaminen monen yksikön laturilla (lisävaruste)

Laturin virtaliitäntä Latauskontaktit Latauspaikka Latauksen merkkivalo

Monen yksikön laturissa voi ladata enintään kuusi radiopuhelinta tai akkua. Akut voidaan ladata radiopuhelimien sisällä tai radiopuhelimesta irrotettuna ja erikseen laturiin asetettuna. Jokaisessa kuudessa latauspaikassa voi olla radiopuhelin (kotelossa tai ilman koteloa) tai akku, mutta ei molempia yhtä aikaa.

1. Aseta monen yksikön laturi tasaiselle pinnalle.
2. Työnnä virtajohto monen yksikön laturin kaksinapaiseen liittimeen laturin pohjassa.
3. Kytke virtajohto pistorasiaan.
4. Sammuta radiopuhelin.
5. Aseta radiopuhelin tai akku latauspaikkaan siten, että radiopuhelin tai akku on poispäin liitinpinoista.

Huomautus:

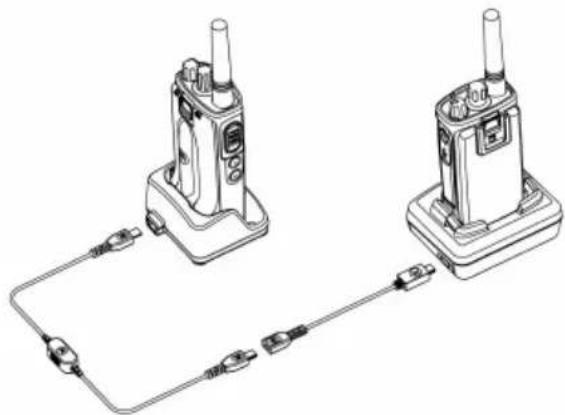

• Tässä monen yksikön laturissa voi kloonata kaksi radiopuhelinta (kaksi lähderadiopuhelinta ja kaksi kohderadiopuhelinta). Lisätietoja on kohdassa "Kloonaus monen yksikön laturilla" sivulla 42.
• Lisätietoja monen yksikön laturista on laturin mukana toimitetuissa käyttöohjeissa. Lisätietoja varaosista ja osanumeroista on kohdassa "Lisävarusteet" sivulla 62.
• Merkkivalot ovat samat kuin laturissa (katso kuvaus Taulukko 3, sivu 18).

ALOITTAMINEN

Lisätietoja seuraavista kuvauksista on kohdassa "Radiopuhelimen osat" sivulla 9.

RADIOPUHELIMEN KÄYNNISTÄMINEN JA SAMMUTTAMINEN

Käynnistä radiopuhelin kääntämällä virtanuppia myötäpäivään. Radio toistaa jonkin seuraavista:

• käynnistymisääni ja kanavan numeron ilmoitus
• akun varaustason ja kanavan numeron ilmoitus
• ei mitään (äänimerkit pois käytöstä).

Merkkivalo vilkkuu hetken punaisena.

Sammuta radiopuhelin kääntämällä virtanuppia vastapäivään, kunnes kuulet napsahduksen ja radiopuhelimen merkkivalo sammuu.

ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN

Käännä äänenvoimakkuuden säätönuppia (käynnistysnuppi) myötäpäivään, kun haluat lisätä äänenvoimakkuutta, ja vastapäivään, kun haluat vähentää sitä.

Huomautus: Älä pidä radiopuhelinta lähellä korvaa äänenvoimakkuuden ollessa suuri tai säätäessäsi äänenvoimakkuutta.

NÄYTÖN LUKEMINEN

Skannaus Akun varaustaso Kanavan osoitin Näppämistölukitus Vox / iVox Puheensalaus CHAN Ohjelmointitilan osoitin Taajuuden osoitin Signaalin voimakkuus Kanavan numero Häiriönpoistokoodin osoitin

Huomautus: Tässä esitetty radiopuhelimen näyttö osoittaa kuvakkeiden sijainnin. Radiopuhelimen todellinen näyttö (kanava ja koodi) voi poiketa kuvasta. Tämä määräytyy radiopuhelimen esiohjelmoitujen oletusasetusten ja mallissa tai maantieteellisellä alueella käytettävissä olevien ominaisuuksien mukaan. PTT-painiketta lukuun ottamatta kaikkien painikkeiden painaminen sytyttää taustavalon.

Suomi

KANAVAN VALITSEMINEN

Valitse kanava kääntämällä kanavan valintanuppia, kunnes saavutat haluamasi kanavan. Ääni ilmoittaa valitun kanavan.

Jokaisella kanavalla on oma taajuus, häiriönpoistokoodi ja skannausasetukset.

PUHUMINEN JA TARKKAILU

Tarkkaile liikennettä ennen puheen lähettämistä, jottet puhu toisen henkilön päälle.

Voit tarkkailla kanavan liikennettä painamalla SB1(*)-painiketta pitkään. Jos liikennettä ei ole, kuuluu kohinaa. Voit lopettaa kuuntelun painamalla SB1-painiketta uudelleen. Kun kanavalla ei ole liikennettä, aloita puhelu painamalla PTT-painiketta. Lähetyksen aikana merkkivalo palaa punaisena.

Huomautuksia:

• Jos haluat kuunnella valitun kanavan kaikkea liikennettä, määritä CTCSS/DPL-koodiksi 0 painamalla lyhyesti SB1-painiketta. Tämän ominaisuuden nimi on CTCSS/DPL-esto (kohinasalpa pois käytöstä).
  • (*) Ellei SB1-painikkeeseen ole ohjelmoitu muuta tilaa.

PUHELUN VASTAANOTTAMINEN

1. Valitse kanava painamalla käännettävää kanavan valintanuppia, kunnes saavutat haluamasi kanavan.
2. Varmista, että PTT-painike on vapautettuna ja kuuntele, kuuluuko puheliikennettä.
3. Merkkivalo on punainen, kun radiopuhelin vastaanottaa puhelun.
4. Vastaa pitämällä radiopuhelinta pystyasennossa 2,5–5 cm:n päässä suustasi. Kun haluat puhua, paina PTT-painiketta. Vapauta painike, kun haluat kuunnella.

Huomautus: Merkkivalo on punainen, kun radiopuhelin vastaanottaa puhelun.

Signaalin voimakkuuden ilmaisin ja varatun kanavan ilmaisin

Kun taajuudella on toimintaa, radiopuhelimen signaalin voimakkuuden ilmaiseva kuvake vilkkuu (ei palkkeja) ja radiopuhelimen merkkivalo palaa oranssina. Radiopuhelimen signaalin voimakkuuden ilmaisimen arvo muuttuu arvosta 1 (heikoin) arvoon 6 (voimakkain) radiopuhelimen kuuluvuusalueen mukaan. Kun radiopuhelin on vastaanottotilassa, myös palkit näkyvät signaalin voimakkuuden ilmaisevassa kuvakkeessa.

Huomautus: Signaalin tiellä olevat esteet vaikuttavat saapuvan signaalin voimakkuuteen.

CHAN 16 Signaalin voimakkuuden ilmaisin

KUULUVUUSALUE

XT-sarjan radiopuhelimet maksimoivat suorituskyvyn ja laajentavat lähetysaluetta kentällä. Häiriöiden välttämiseksi on suositeltavaa, ettei radiopuhelimia käytetä alle 1,5 metrin etäisyydellä toisistaan. XT460:n kuuluvuusalue on 16 250 neliömetriä, 13 kerrosta ja 9 kilometriä tasaisilla alueilla.

Kuuluvuusalue määräytyy maaston muotojen mukaan. Betonirakenteet, tiheät lehvästöt ja radiopuhelimen käyttäminen sisätiloissa tai ajoneuvossa vaikuttavat siihen. Paras kuuluvuus (jopa yhdeksän kilometriä) saavutetaan tasaisilla avoimilla alueilla. Kuuluvuus on keskitasoinen, jos välissä on rakennuksia ja puita. Kuuluvuus on heikoin, kun radiopuhelinten välissä on tiheää lehvästöä ja korkeita mäkiä.

Kaksisuuntaisen puheyhteyden luominen edellyttää, että kummassakin radiopuhelimessa on valittu sama kanava, taajuus ja häiriönpoistokoodi. Ne määräytyvät radiopuhelimeen tallennetun esiohjelmoidun profiilin mukaan:

1. Kanava (Channel): radiopuhelimen käyttämä kanava, joka määräytyy radiopuhelimen mallin mukaan.
2. Taajuus (Frequency): taajuus, jota radiopuhelin käyttää lähetyksen ja vastaanottoon.
3. Häiriönpoistokoodi (Interference Eliminator Code): nämä koodit helpottavat häiriönpoistoa koodiyhdistelmien avulla.
4. Puheensalauskoodi (Scramble Code): koodit, jotka vääristävät lähetettävää ääntä niin, ettei äänestä saa selvää ilman oikeaa koodia.
5. Kaistanleveys (Bandwidth): joillakin taajuuksilla voidaan valita kanavaväli, jonka on oltava sama muissa radiopuhelimissa parhaan äänenlaadun varmistamiseksi.
   Lisätietoja kanavien taajuuksien ja CTCSS/DPL-koodien määrittämisestä on kohdassa "Lisämääritystila" sivulla 34.

RADIOPUHELIMEN MERKKIVALOT

RADION TILA MERKKIVALO
Kanavan nimen muokkaus Sykkivä punainen
Kanava varattu Palaa oranssina
Kloonaustila Kaksi oranssia sykähdystä
Kloonaus käynnissä Palaa oranssina
Vakava virhe käynnistettäessä	Välähdyskuvio vihreä-oranssi-vihreä toistuu neljän sekunnin ajan
Akun varaus vähissä Sykkivä oranssi
Laite sammutetaan, sillä akku on tyhjä	Nopeasti sykkivä oranssi
Tarkkailu (Monitor) Merkkivalo on sammuneena
Käynnistys Palaa punaisena kaksi sekuntia
Vapaa (Idle) -ohjelmointitila / Kanava (Channel) -tila	Sykkivä vihreä
Skannaustila Nopeasti sykkivä punainen
Lähetys/vastaanotto Palaa punaisena
VOX/iVOX-tila	Kaksi punaista sykähdystä

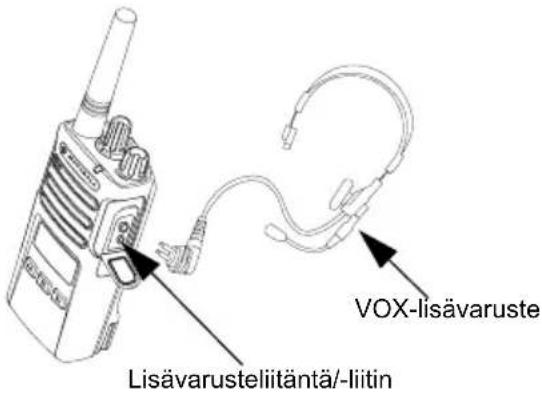

HANDSFREE-KÄYTTÖ/VOX

VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT VISIKAT

Motorola XT -sarjan radiopuhelimia voi käyttää handsfree (VOX) -toiminnolla, kun käytössä on yhteensopivat VOX-lisävarusteet.

Yhteensopivat VOX-lisävarusteet

VOX-herkkyyystason oletustehdasasetuksena on keskitaso (Medium) (2). Määritä VOX-herkkyyystaso ennen VOX-toiminnon käyttöä CPS (Customer Programming Software) -ohjelmistolla jollekin muulle tasolle kuin 2. Teet sitten seuraavat toimet:

1. Sammuta radiopuhelin.
2. Avaa sitten lisävarusteliitännän suojus.
3. Aseta äänilisävarusteen liitin tiukasti lisävarusteliitäntään.
4. Käynnistä radiopuhelin. Merkkivalo vilkkuu kahdesti punaisena.
5. Pienennä radiopuhelimen äänenvoimakkuutta ENNEN lisävarusteen tuomista lähelle korvaa.
6. Kun lähetät, puhu lisävarusteen mikrofoniin. Lopeta puhuminen, kun vastaanotat lähetystä.
7. VOX voidaan poistaa väliaikaisesti käytöstä painamalla PTT-painiketta tai irrottamalla äänilisävaruste.

VOX-toiminto voidaan ottaa käyttöön myös (Valikko) -painikkeella ilman CPS-ohjelmistoa.

Huomautus: Voit tilata lisävarusteita Motorola-myyjältä, jolta olet ostanut tuotteen.

iVOX-herkkyyden määrittäminen

Radiopuhelimen lisävarusteen tai mikrofonin herkkyyttä voi säätää eri käyttöympäristöihin sopivaksi. iVOX-herkkyys voidaan ohjelmoida CPS-painikkeella tai valikkopainikkeella.

Oletusarvo on 3. iVOX-arvoksi voidaan määrittää jokin seuraavan luettelon arvoista:

• 1 = suuret äänen tulotasot laukaisevat lähetyksen
  • 2 = keskitason herkkyys
• 3 = pienet äänen tulotasot laukaisevat lähetyksen.

Mikrofonin vahvistus (Microphone Gain)

Mikrofonin herkkyyttä voi säätää eri käyttöolosuhteisiin sopivaksi.

Toimintoa voidaan säätää (Valikko) -painikkeella tai CPS-ohjelmistolla. Mikrofonin oletusasetuksena on taso 2 (keskitason vahvistus)

Handsfree-toiminto ilman lisävarusteita (iVOX)

• Ota iVox-toiminto käyttöön painamalla PTT-painiketta radiopuhelinta käynnistettäessä.
• kuvake vilkkuu.

- iVOX voidaan poistaa väliaikaisesti käytöstä painamalla PTT-painiketta.

- Voit ottaa iVOX-toiminnon uudelleen käyttöön painamalla PTT-painiketta lyhyesti.

Huomautus:

• Puhumisen aloittamisen ja radiopuhelimen lähetyksen välillä on lyhyt viive.
• Lisätietoja VOX/iVOX-herkkyyden määrittämisestä on kohdassa "VOX /iVOX-herkkyyden määrittäminen – valikko" sivulla 30.

Äänikehotteiden valitseminen käyttäjätilassa

Äänikehotteet voidaan ottaa käyttöön käyttäjätilassa painamalla SB1-painiketta lyhyesti radiopuhelinta käynnistettäessä. (Oletusarvoisesti asetus on käytössä.)

Käynnistymisen äänitila

Voit ottaa käynnistymisen äänitilan käyttöön tai poistaa sen käytöstä painamalla SB1- ja SB2-painikkeita yhtä aikaa 2–3 sekuntia radiopuhelinta käynnistettäessä, kunnes kuulet nopean äänimerkkisarjan ja ohjelmoidun käynnistymisäänen.

Tehdasasetusten palauttaminen

Tehdasasetusten palauttaminen palauttaa radiopuhelimen toiminnot alkuperäisiin tehdasasetuksiin. Voit tehdä tämän pitämällä PTT-, SB2- ja SB1-painikkeita painettuina ja käynnistämällä radiopuhelimen. Vapauta painikkeet vasta, kun radiopuhelimesta kuuluu äänimerkki.

Näppäinäänet

Voit ottaa näppäinäänet käyttöön tai poistaa ne käytöstä painamalla radiopuhelinta käynnistettäessä lyhyesti SB2-painiketta, kunnes kuulet äänimerkin.

Näppäinlukitus ja lukituksen poisto

Lukitsemalla näppäimistön voit estää radiopuhelimien asetusten muuttamisen vahingossa. Lukitse näppäimistö painamalla (Valikko) -painiketta 4 sekuntia.

Huomautus: PTT-painiketta tai ohjelmoitavaa A-painiketta (jos kutsuääni on määritetty) ei voi lukita tällä toiminnolla.

Näppäinluki- tuskuvake CHAN 16

VALIKKOVAIHTOEHDOT

Avaa radiopuhelimen valikko painamalla lyhyesti (Valikko) -painiketta.

Toimintovaihtoehdot näkyvät radiopuhelimen näytössä. Voit siirtyä kussakin vaihtoehdossa

←A - ja -painikkeilla. Kun olet valinnut vaihtoehdossa haluamasi asetukset, voit

• tallentaa valinnat (Valikko) -painikkeella ja siirtyä seuraavaan vaihtoehtoon
• tallentaa asetukset ja poistua painamalla PTT-painiketta pitkään
• poistua muutoksia tallentamatta sammuttamalla radiopuhelimen.

Valikkotila aikakatkaistaan automaattisesti, jos mitään toimintoa ei havaita 10 sekuntiin.

VOX /iVOX-herkkyyden määrittäminen – valikko

VOX/iVOX-herkkyysasetuksia voi säätää sekä valikossa että CPS-ohjelmistossa. Jos haluat muokata asetuksia valikossa, varmista, että olet ottanut VOX- tai iVOX-toiminnon käyttöön.

(Lisätietoja on kohdassa "Handsfree-käyttö/VOX" sivulla 27 tai "Handsfree-toiminto ilman lisävarusteita (iVOX)" sivulla 28.) Kun VOX/iVOX on otettu käyttöön, paina lyhyesti (Valikko) -painiketta.

Jos iVOX on otettu käyttöön, kun painat (Valikko) -painiketta, radiopuhelimen näytössä on

I V0X 3

Jos VOX on otettu käyttöön (ja radiopuhelimeen on kytketty lisälaite), kun painat (Valikko) -painiketta, radiopuhelimen näytössä on

00 3

VOX /iVOX-herkkyyden määrittäminen – CPS

Radiopuhelimen lisävarusteen tai mikrofonin herkkyyttä voi säätää VOX/iVOX-toiminnon aikana eri käyttöympäristöihin sopivaksi. VOX/iVOX-herkkyys voidaan ohjelmoida CPS-ohjelmistolla.

Mikrofonin vahvistusvalikko

Mikrofonin herkkyyttä voi säätää eri käyttöolosuhteisiin sopivaksi.

Paina 📄 (Valikko) -painiketta, kunnes radiopuhelimen näytössä näkyy kiinteät kirjaimet IMIC, VOX-kuvake ja nykyisen mikrofonin vahvistustaso vilkkuu seuraavasti:

Selaa mikrofonin vahvistusasetuksia -ja B»-painikkeilla:

• 1 = vähäinen vahvistus
• 2 = keskitason vahvistus
• 3 = suuri vahvistus

Kun olet valinnut mikrofonin vahvistustason, tallenna asetus (Valikko) -painikkeella ja siirry seuraavaan vaiheeseen tai poistu muutoksia tallentamatta sammuttamalla radiopuhelin. Mikrofonin vahvistus voidaan määrittää myös CPS-ohjelmistossa.

Mikrofonin lisävarusteen vahvistustaso

Lisävarusteen mikrofonin vahvistustaso voidaan määrittää mikrofonin lisävarusteen vahvistusvalikossa. Paina 📝 (Valikko) -painiketta, kunnes radiopuhelimen näytössä näkyy kiinteät kirjaimet MIC, VOX-kuvake ja radiopuhelimen nykyisen lisävarusteen mikrofonin vahvistustaso vilkkuu seuraavasti:

MIC PROG

Selaa lisävarusteen mikrofonin vahvistusasetuksia -ja -painikkeilla ja valitse haluamasi mikrofonin lisävarusteen vahvistustaso.

• 1 = vähäinen vahvistus
• 2 = keskitason vahvistus
• 3 = suuri vahvistus

Kun olet valinnut mikrofonin lisävarusteen vahvistustason, tallenna asetus (Valikko) -painikkeella ja siirry seuraavaan vaiheeseen tai poistu muutoksia tallentamatta sammuttamalla radiopuhelin. Mikrofonin lisävarusteen vahvistustaso voidaan määrittää myös CPS-ohjelmistossa.

Huomautus: Jos VOX ja iVOX on otettu käyttöön, Mic- tai iMic-asetusta ei voi määrittää XT460:n käyttäjätilaan, sillä VOX ja iVOX siirtyvät oletusarvoisesti mikrofonin suureen vahvistukseen.

Kutsuäänet (Call Tones)

Kutsuäänitoiminnolla voit lähettää äänimerkin saman kanavan toisiin radiopuhelimiin. Äänimerkki ilmaisee, että olet aloittamassa puhumisen. Se ilmaisee myös läsnäolosi ilman puhetta.

Kutsuäänen valintatilassa voi määrittää radiopuhelimen kutsuäänityypin. Käytettävät asetukset perustuvat radiopuhelimen tukemien kutsuäänien enimmäismäärään.

Voit ohjelmoida kutsuäänet painamalla (Valikko) -painiketta, kunnes radiopuhelimen näytössä on kiinteillä kirjaimilla TONE ja nykyinen kutsuääni vilkkuu seuraavasti:

Selaa kutsuääniasetuksia -ja B» -painikkeilla ja valitse haluamasi kutsuänen arvo (0,1,2 tai 3). Aina kun valitset eri arvon, radiopuhelin toistaa valitun kutsuänen (ei kuitenkaan arvoa 0).

Kun olet valinnut haluamasi kutsuäänen, tallenna asetus (Valikko) -painikkeella ja siirry seuraavaan vaiheeseen tai poistu muutoksia tallentamatta sammuttamalla radiopuhelin. Kutsuäänet voidaan määrittää myös CPS-ohjelmistossa.

Skannauslistavalikko

Voit ottaa kanavan skannaustoiminnon käyttöön tietyllä radiopuhelimen kanavataajuudella skannauslistavalikossa. Siirry skannausvalikkoon painamalla (Valikko) -painiketta, kunnes radiopuhelimen näytössä on numero, CHAN -kuvake ja nykyisen asetus (YES tai NO) vilkkuu seuraavasti:

Z 01 YES CHAN PROG

Ota skannas (SCAN) käyttöön (YES) tai poista se käytöstä (NO) -ja -painikkeilla. Selaa kanavia SB1- tai SB2-painikkeella. Kun olet valinnut haluamasi skannausasetuksen, tallenna asetus (Valikko) -painikkeella ja siirry seuraavaan vaiheeseen tai poistu muutoksia tallentamatta sammuttamalla radiopuhelin. Skannauslistavalikko voidaan määrittää myös CPS-ohjelmistossa.

OHJELMOINTITOIMINNOT

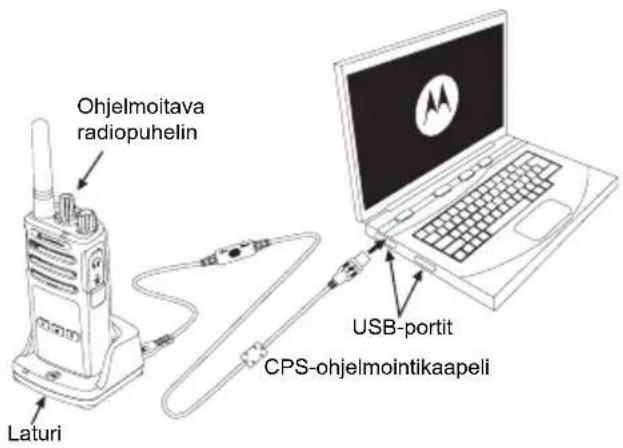

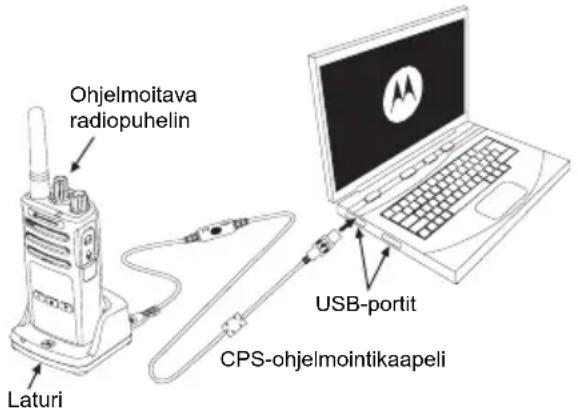

CPS (Customer Programming Software) - ohjelmiston ja ohjelmointikaapelin käyttö helpottaa radiopuhelimen toimintojen ohjelmointia.

CPS-ohjelmiston voi ladata maksutta osoitteesta www.motorolasolutions.com/XTSeries.

LISÄMÄÄRITYSTILA

Siirry ohjelmointitilaan pitämällä PTT-painiketta ja SB1-painiketta painettuina samanaikaisesti kolme sekuntia, kun käynnistät radiopuhelimen. Radiopuhelimessa kuuluu kanavan numero osoituksena ohjelmointitilaan siirtymisestä. Radiopuhelimen merkkivalo sykkii vihreänä.

Kun radiopuhelin on asetettu ohjelmointitilaan, PROG -kuvake on näkyvissä ja nykyisen kanavan nimi vilkkuu merkiksi siitä, että voit valita ohjelmoitavan kanavan kääntämällä kanavan valintanuppia.

Ohjelmointitilassa voit määrittää radiopuhelimeen arvot jokaista kanavaa varten siirtymällä ohjelmointilasta toiseen:

• taajuudet (Frequencies)
- CTCSS/DPL-koodit (häiriönpoistokoodi, Interference Eliminator Code)
• puheensalaus (Scramble)
- skannaus (Scan).

• Voit siirtyä ohjelmoinnin valintatilasta toiseen muutoksia tallentamatta painamalla lyhyesti
  PTT- tai (Valikko) -painiketta.

- Voit tallentaa muutokset painamalla PTT-painiketta pitkään. Radiopuhelin palaa Vapaa (Idle) -ohjelmointitilaan.

- Voit poistua ohjelmointitilasta painamalla Vapaa (Idle) -ohjelmointitilassa PTT-painiketta pitkään.

Suomi

• Aina, kun siirryt takaisin ohjelmointitilan vaihtoehtojen alkuun, radiopuhelin tallentaa kaikki tehdyt muutokset, vaikka sammuttaisit radiopuhelimen.
• Voit poistua ohjelmointitilasta tallentamatta muutoksia (jos et ole siirtynyt takaisin ohjelmointitilan vaihtoehtojen alkuun) sammuttamalla radiopuhelimen.

VASTAANOTTOTAAJUUKSIEN OHJELMOINTI

Kun olet valinnut ohjelmoitavan kanavan, selaa vaihtoehtoja painamalla lyhyesti PTT- tai (Valikko) -painiketta, kunnes olet taajuuden ohjelmointitilassa (Frequency Programming Mode).

Taajuuskoodi näkyy radiopuhelimen näytössä seuraavasti:

16 Rx 01 CHAN PROG /FREQ

Voit ohjelmoida haluamasi taajuuden siirtymällä ←A - ja -painikkeilla tarvitsemaasi taajuuskoodiarvoon. Voit tallentaa muutokset ja poistua painamalla pitkään PTT-painiketta tai siirtyä seuraavaan ohjelmointitoimintoon muutoksia tallentamatta painamalla PTT-painiketta lyhyesti.

VASTAANOTTOKOODIEN (CTCSS/DPL) OHJELMOINTI

Kun olet valinnut ohjelmoitavan kanavan, selaa vaihtoehtoja painamalla lyhyesti PTT- tai (Valikko) -painiketta, kunnes olet koodien ohjelmointitilassa (Code Programming Mode).

CTCSS/DPL-koodi näkyy radiopuhelimen näytössä seuraavasti:

16 R×0 10 CHAN PROG / CODE

Voit ohjelmoida haluamasi koodin siirtymällä - ja -painikkeilla siihen CTCSS/DPL-koodiarvoon, jonka haluat määrittää. Voit tallentaa muutokset ja poistua painamalla pitkään PTT-painiketta tai siirtyä seuraavaan ohjelmointitoimintoon muutoksia tallentamatta painamalla PTT-painiketta lyhyesti.

PUHEENSALAUKSEN OHJELMOINTI

Puheensalaustoiminto vääristää lähettämääsi ääntä niin, ettei äänestä saa selvää ilman oikeaa salauskoodia. Toiminto ei takaa luottamuksellisuutta mutta lisää yksityisyyttä. Puheensalaustoiminto on oletusarvoisesti poistettu käytöstä (OFF).

Kun olet siirtynyt ohjelmointitilaan ja valinnut kanavan, jossa puheensalaus otetaan käyttöön (selaa ohjelmointitiloja ylös- tai alaspäin painamalla PTT- tai (Valikko) -painiketta, kunnes radiopuhelin on puheensalauksen ohjelmointitilassa (Scramble Programming Mode).

Puheensalausasetukset näkyvät radiopuhelimen näytössä seuraavasti:

Nykyinen salausarvo vilkkuu. Voit valita haluamasi puheensalausarvon (0,1,2,3 tai 4) - ja -painikkeilla. Voit tallentaa muutokset ja poistua painamalla pitkään PTT-painiketta tai siirtyä seuraavaan ohjelmointitoimintoon muutoksia tallentamatta painamalla PTT-painiketta lyhyesti.

Huomautus: Puheensalaus on poistettu käytöstä, kun arvo on 0.

SKANNAUS

Skannauksen avulla voi tarkkailla muita kanavia ja havaita niillä käytäviä keskusteluja. Kun radiopuhelin havaitsee lähetyksen, se lopettaa skannauksen ja siirtyy aktiiviselle kanavalle. Tällä tavoin voit kuunnella kanavalla olevia käyttäjiä ja puhua heidän kanssaan ilman kanavien manuaalista vaihtamista. Jos kanavalla 2 puhutaan kyseisellä hetkellä, radiopuhelin pysyy kanavalla 1 etkä kuule kanavaa 2. Kun puhuminen loppuu kanavalla 1, radiopuhelin odottaa 5 sekuntia ennen skannauksen jatkamista.

- Voit aloittaa skannauksen painamalla skannaukselle ohjelmoitua SB1- tai SB2-painiketta. Kun radiopuhelin havaitsee kanavalla toimintaa, se pysähtyy kyseiselle kanavalle, kunnes toiminta loppuu kanavalla. Voit puhua lähettäville henkilöille kanavia vaihtamatta painamalla PTT-painiketta.

Huomautus: Skannaus on ohjelmoitava SB1- tai SB2-painikkeeseen CPS-ohjelmistossa. SB2 on oletusarvoisesti skannaus- ja häiriönkanavan poistopainike. Jos automaattinen skannaus on otettu käyttöön tietyllä kanavalla, älä aloita skannausta painamalla skannaukselle ohjelmoitua SB1- tai SB2-painiketta, sillä radiopuhelin aloittaa skannauksen automaattisesti.

- Voit lopettaa skannauksen painamalla skannaukselle ohjelmoitua SB1- tai SB2-painiketta lyhyesti uudelleen.

• Jos PTT-painiketta painetaan radiopuhelimen skannauksen aikana, radiopuhelin lähettää sillä kanavalla, joka oli valittu ennen skannauksen käyttöönottoa. Jos lähetystä ei tapahdu 5 sekunnin kuluessa, skannausta jatketaan.
• Jos haluat skannata kanavan ilman häiriönpoistokoodeja (CTCSS/DPL), määritä kanavien koodiasetuksiksi 0 CTCSS/DPL-ohjelmoinnin valintatilassa.

Huomautus: Aina kun skannaus on käytössä radiopuhelimessa, merkkivalo sykkii punaisena.

SKANNAUSLISTAN OHJELMOINTI

Voit ottaa kanavan skannaustoiminnon käyttöön tai poistaa sen käytöstä radiopuhelimen jokaisella kanavalla. Siirry siinä tapauksessa ohjelmointitilaan ja valitse ohjelmoitava kanava. Selaa ohjelmointitiloja painamalla lyhyesti PTT- tai (Valikko) -painiketta, kunnes olet skannauksen ohjelmointitilassa (Scan Programming Mode).

Skannauksen ohjelmointitila näkyy radiopuhelimen näytössä seuraavasti:

Z 01 YES CHAN PROG Skannauskuv ake

Kanavan numero ja nykyinen skannausasetus (YES = ota käyttöön tai NO = poista käytöstä) vilkkuvat näytössä. Tämä osoittaa, että voit valita asetuksen. Määritä kanavan numero kääntämällä kanavan valintanuppia, kunnes saavutat haluamasi kanavan numeron.

Ota skannaustoiminto käyttöön (YES) tai poista se käytöstä (NO) -ja -painikkeilla. Voit määrittää kanavan numeron SB1- ja SB2-painikkeilla. Kun olet määrittänyt tarvitsemasi arvot, voit tallentaa muutokset ja poistua painamalla pitkään PTT-painiketta tai siirtyä seuraavaan ohjelmointitoimintoon muutoksia tallentamatta painamalla PTT-painiketta lyhyesti.

Huomautus: Jos radiopuhelimen kanavien enimmäismääräksi (MAX CHAN) on määritetty 1, skannauksen ohjelmointiasetus on poistettu käytöstä eikä se näy radiopuhelimen näytössä.

Kanavan nimen muokkaaminen

Jos haluat muokata kanavan nimeä, käynnistä radiopuhelin ja paina PTT-painiketta yhtä aikaa -painikkeen kanssa 3 sekuntia.

Radiopuhelin antaa erikoisäänimerkin kanavan nimitilaan (Channel Alias Mode) siirtyessään.

Kanavan nykyinen nimi ja kanavan numero vilkkuvat radiopuhelimen näytössä seuraavasti:

Valitse muokattava kanavan numero kääntämällä kanavan valintanuppia. Kun olet valinnut kanavan numeron, aloita kanavan nimen muokkaus painamalla lyhyesti PTT- tai (Valikko) -painiketta.

- Muutettava merkki alkaa vilkkua. Jos merkkipaikka on tyhjä, osoitin alkaa vilkkua.

- Muuta merkkiä painamalla - ja painikkeita, kunnes haluttu merkki näkyy. Voit siirtyä seuraavaan oikealla olevaan merkkiin painamalla (Valikko) -painiketta. Merkkien järjestys on [A-Z], “ (tyhjä välilyönti), [0–9] ja erikoismerkit. Pieniä kirjaimia ei voi käyttää.

Tallenna muutokset ja palaa kanavan nimitilaan muokkaamaan muiden kanavien nimiä painamalla pitkään PTT-painiketta tai poistu muutoksia tallentamatta sammuttamalla radio.

Huomautus: Jos kanavan nimi jätetään tyhjäksi, PTT-painikkeen painaminen pitkään ei tallenna tai jätä kanavan nimeä.

HÄIRIÖKANAVAN POISTO

Häiriökanavan poisto (Nuisance Channel Delete) -toiminnolla voi poistaa kanavia skannauslistasta väliaikaisesti. Tämä toiminto on kätevä silloin, kun "häiriökanavan" merkityksettömät keskustelut häiritsevät radiopuhelimen skannaustoimintoa.

Kanavan poistaminen skannauslistasta:

• Käynnistä skannaustila painamalla SB2(*)-painiketta lyhyesti.
• Odota, kunnes radiopuhelin ei enää vastaanota lähetystä sillä kanavalla, jonka haluat poistaa. Poista kanava painamalla SB2-painiketta pitkään. Et voi poistaa kanavaa, jossa skannaus on otettu käyttöön (aloituskanava).
• Kanavaa ei enää skannata, ennen kuin poistut skannaustilasta painamalla uudelleen lyhyesti SB2-painiketta tai sammuttamalla radiopuhelimen ja käynnistämällä sen uudelleen.

Huomautus: (*) Ellei SB2-painikkeeseen ole ohjelmoitu muuta tilaa.

Suomi

CPS (CUSTOMER PROGRAMMING SOFTWARE) -OHJELMISTO

Ohjelmoitava radiopuhelin Laturi USB-portit CPS-ohjelmointikaapeli

Kuva 1: CPS-ohjelmiston käyttö radiopuhelimessa

Radiopuhelimen toimintojen ohjelmointi ja muuttaminen on helpointa CPS (Customer Programming Software) -ohjelmiston ja CPS-ohjelmointikaapelin(*) avulla. CPS-ohjelmiston voi ladata maksutta osoitteesta

Jos haluat ohjelmoida toimintoja, tee XT-sarjan radiopuhelimen kytkennät laturin ja CPS-ohjelmointikaapelin avulla. Katso Kuva 1 sivulla 41. Siirrä CPS-ohjelmointikaapelin kytkin CPS Mode -asentoon.

CPS-ohjelmiston avulla voit ohjelmoida taajuudet, PL/DPL-koodit sekä muita toimintoja, kuten aikakatkaisuajastimen (Time-out Timer), skannauslistan (Scan List), kutsuäänet (Call Tones), puheensalauksen (Scramble) ja vastapurskeen (Reverse Burst). CPS on erittäin kätevä, koska sen avulla voidaan estää radiopuhelimen ohjelmointi etupaneelista tai rajoittaa radiopuhelimen tietyn ominaisuuden muuttamista (radiopuhelimen esiasetettujen arvojen tahattoman poistamisen estämiseksi). Se tarjoaa myös mahdollisuuden suojata radiopuhelimen hallinta salasanalla. Lisätietoja on ominaisuuksien yhteenvetotaulukossa käyttöoppaan lopussa.

Huomautus: (*) CPS-ohjelmointikaapeli P/N

HKKN4027_ on erikseen myytävä lisävaruste. Pyydä lisätietoja Motorola-myyjältä, jolta olet ostanut tuotteen.

Aikakatkaisuajastin (Time-Out Timer)

Lähetykset voidaan lopettaa PTT-painiketta painettaessa määrittämällä aikakatkaisuajastin.

Vastapurske (Reverse Burst)

Vastapurske estää häiriöt (kohinasalvan nk. pulssilieve eli "häntä"), joita ilmenee kantoaallon menetyksen yhteydessä. Voit valita arvoksi joko 180 tai 240 sen mukaan, kumpi on yhteensopiva muiden radiopuhelimien kanssa.

• Edellä kuvatut toiminnot ovat vain esimerkkejä CPS-ohjelmiston toiminnoista. CPS-ohjelmistossa on muitakin toimintoja. Lisätietoja on CPS-ohjelmiston HELP-ohjetiedostossa.

- Jotkin CPS-ohjelmiston kanssa käytettävät toiminnot voivat vaihdella radiopuhelinmallin mukaan.

RADIOPUHELIMEN KLOONAUS

XT Series -radiopuhelimen profiileja voi kloonata lähderadiopuhelimesta kohderadiopuhelimeen kolmella tavalla:

• käyttämällä monen yksikön laturia (lisävaruste)
• käyttämällä kahta yhden yksikön laturia ja radiopuhelimesta radiopuhelimeen -kloonauskaapelia (lisävaruste)
  • CPS-ohjelmistolla (maksuton ladattava ohjelmisto).

Kloonaus monen yksikön laturilla

Latauspaikka 1 Latauspaikka 4 Kloonaussymboli Latauspaikka 2 Kloonaussymboli Latauspaikka 5

Suomi

Jos radiopuhelimia kloonataan monen yksikön laturilla, radiopuhelimia on oltava vähintään kaksi:

• lähderadiopuhelin (radiopuhelin, jonka profiili kloonataan tai kopioidaan)
• kohderadiopuhelin (radiopuhelin, johon lähderadiopuhelimen profiili kloonataan).

Lähderadiopuhelimen on oltava latauspaikassa 1 tai 4 ja kohderadiopuhelimen latauspaikassa 2 tai 5 siten, että ne muodostavat monen yksikön laturin latauspaikkoihin seuraavat parit:

$$ \begin{array}{c c c c c} \bullet & 1 & j & a & 2 \ \bullet & 4 & j & a & 5 \end{array} $$

Monen yksikön laturin ei tarvitse olla kytkettynä verkkovirtaan kloonauksen aikana, mutta KAIKKIEN radiopuhelimien akuissa on oltava virtaa.

1. Käynnistä kohderadiopuhelin ja aseta se johonkin monen yksikön laturin kohteen latauspaikkaan.

2. Käynnistä lähdepuhelin seuraavassa järjestyksessä:

3. Paina PTT- ja SB2-painiketta pitkään yhtä aikaa samalla, kun käynnistät radiopuhelimen

4. Odota 3 sekuntia ennen painikkeiden vapauttamista, kunnes kuulet äänimerkin Kloonaus (Cloning).

5. Aseta lähderadiopuhelin siihen lähdelatauspaikkaan, joka muodostaa parin vaiheessa 1 valitun kohdelatauspaikan kanssa. Paina SB1-painiketta ja vapauta se.

6. Kun kloonaus on suoritettu, lähderadiopuhelin ilmoittaa joko kloonauksen onnistumisesta (successful) tai epäonnistumisesta (fail). Jos lähderadiopuhelin on näyttömalli, näytössä näkyy joko Pass (onnistui) tai Fail (epäonnistui) (äänimerkki kuuluu 5 sekunnin kuluessa).
7. Kun kloonausprosessi on valmis, poistu kloonaustilasta sammuttamalla radiopuhelmet ja käynnistämällä ne uudelleen.

Lisätietoja kahden radiopuhelimen kloonaamisesta on monen yksikön laturin mukana toimitetuissa käyttöohjeissa.

Kun tilaat monen yksikön laturin, käytä koodia P/N# PMLN6384_.

Huomautuksia:

• Jos kloonaus epäonnistuu, lisätietoja on kohdassa "Kloonauksen epäonnistuessa" sivulla 46.
• Jotta kloonaus onnistuisi, laiteparin muodostavan lähde- ja kohderadiopuhelimen on käytettävä samaa kaistaa.
• Monen yksikön laturin latauspaikkojen numerot luetaan vasemmalta oikealle siten, että Motorola-logo on eteenpäin.

CPS ja kloonauskaapelit (lisävaruste)

• Sekä CPS-ohjelmistoa että kloonauskaapeleita voi käyttää XT- ja XTNi-sarjan radiopuhelimien kanssa. Kloonauskaapeli tukee XT- ja XTNi-sarjan radiopuhelimien käyttöä yhdessä.
• CPS-kaapelilla ohjelmoidaan XT-sarjan radiopuhelimia. Varmista, että kaapelin kytkin on Flash- tai CPS-asennossa. Jos haluat käyttää XTNi-radiopuhelimen ohjelmoinnissa CPS-kaapelia, varmista, että kaapelin kytkin on CPS-asennossa ja että CPS-kaapelipakkauksen mukana toimitettu USB-muunnin on kiinnitetty kaapeliin.

• Kloonauskaapelilla voi kloonata

• XT-sarjan radiopuhelimia. Varmista, että kytkin on Cloning- tai Legacy-asennossa.
  – XTNi-sarjan radiopuhelimia. Varmista, että kytkin on Legacy-asennossa ja että kloonauskaapelin kummassakin päässä on USB-muunnin.
  – XT- ja XTNi-sarjan radiopuhelimia. Varmista, että kytkin on Legacy-asennossa ja että käytät XTNi:n yhden yksikön laturin kytkennässä USB-muunninta. Kloonauskaapelipakkaus sisältää yhden USB-muuntimen.

CPS-kaapeli

Radiopuhelimen kloonaus käyttämällä R2R (radiopuhelimesta radiopuhelimeen) - kloonauskaapelia (lisävaruste)

1. Varmista ennen kloonausprosessin aloittamista, että

2. kummankin radiopuhelimen akku on ladattu täyteen
   • sinulla on kaksi yhden yksikön laturia tai 2 yhden yksikön laturia RM-sarjan

radiopuhelimien kloonaukseen tai 1 yhden yksikön laturi XT-sarjan radiopuhelimelle ja 1 yhden yksikön laturi XTNi-sarjan radiopuhelimelle

- olet sammuttanut radiopuhelimen.

1. Irrota kaapelit (virtakaapeli tai USB-kaapelit) yhden yksikön laturista.
2. Kytke kloonauskaapelin mini-USB-liittimen toinen pää ensimmäisen yhden yksikön laturiin ja toinen pää toiseen yhden yksikön laturiin.

Huomautus: Yhden yksikön laturiin ei tule kloonausprosessin aikana virtaa. Akkuja ei Iadata. Kahden radiopuhelimen välille muodostetaan vain tiedonsiirtoyhteys.

1. Käynnistä kohderadiopuhelin ja aseta se toiseen yhden yksikön laturiin.
2. Kytke lähderadiopuhelimeen virta seuraavassa järjestyksessä:
3. Paina PTT- ja SB2-painikkeita pitkään yhtä aikaa samalla, kun käynnistät radiopuhelimen.

- Odota 3 sekuntia ennen painikkeiden vapauttamista, kunnes kuulet sanan Kloonaus (Cloning).

1. Aseta lähderadio yhden yksikön laturiin. Paina SB1-painiketta ja vapauta se.
2. Kun kloonaus on suoritettu, lähderadiopuhelin ilmoittaa joko kloonauksen onnistumisesta (successful) tai epäonnistumisesta (fail). Jos lähderadiopuhelin on näyttömalli, näytössä näkyy joko Pass tai Fail (äänimerkki kuuluu 5 sekunnin kuluessa).
3. Kun kloonausprosessi on valmis, poistu kloonaustilasta sammuttamalla radiopuhelimet ja käynnistämällä ne sitten uudelleen.

Kloonauksen epäonnistuessa

Jos radiopuhelimessa kuuluu sana Epäonnistui (Fail), kloonausprosessi epäonnistui. Jos kloonaus epäonnistuu, tee kaikki seuraavat toimet, ennen kuin yrität kloonausprosessia uudelleen:

1. Varmista, että kummankin radiopuhelimen akut on ladattu täyteen.
2. Tarkista kummankin yhden yksikön laturin kloonauskaapelit.
3. Varmista, että akku on asetettu oikein radiopuhelimeen.
4. Varmista, että laturissa tai radiopuhelimen liitinpinnoilla ei ole roskia.
5. Varmista, että kohderadiopuhelin on käynnistetty.
6. Varmista, että lähderadiopuhelin on kloonaustilassa.
7. Varmista, että molemmat radiopuhelimet käyttävät samaa taajuuskaistaa, että ne on tarkoitettu samalle alueelle ja että kummallakin on sama lähetysteho.

Huomautus: Tämä kloonauskaapeli on tarkoitettu käytettäväksi vain yhteensopivien Motorolan yhden yksikön laturien RLN6175 ja PMLN6394 kanssa.

Kun tilaat kloonauskaapelin, käytä koodia P/N# HKKN4028_. Lisätietoja lisävarusteista on kohdassa "Lisävarusteet" sivulla 62.

Kloonaus CPS (Customer Programming Software) -ohjelmistolla

Tätä kloonausmenetelmää käytettäessä tarvitaan CPS-ohjelmisto, laturi ja CPS-ohjelmistokaapeli.

Kun tilaat CPS-ohjelmointikaapelin, käytä koodia P/N# HKKN4028_.

Lisätietoja kloonauksesta CPS-ohjelmistolla:

• CPS-ohjelmiston Help-ohjetiedosto --> Sisältö ja hakemisto (Content and Index) --> Radiopuhelimien kloonaus (Cloning Radios)
• CPS-ohjelmistokaapelin lisävarusteohjeet.

Ohjelmoitava radiopuhelin Laturi USB-portit CPS-ohjelmointikaapeli

VIANMÄÄRITYS

Ongelma Kokeile...
Ei virtaa	Lataa tai vaihda litiumioniakku.Äärimmäiset käyttölämpötilat voivat vaikuttaa akun käyttöikään.Lisätietoja on kohdassa "Tietoja litiumioniakusta" sivulla 13.
Kanavalla kuuluu ääniä tai keskustelua	Varmista, että häiriönpoistokoodi on määritetty.Taajuus tai häiriönpoistokoodi voi olla käytössä.Muuta asetuksia joko vaihtamalla taajuudet tai koodit kaikissa radiopuhelimissa.Varmista, että radiopuhelimeen on määritetty lähetystä varten oikea taajuus ja koodi.Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 23.
Viesti on salattu	Salauskoodi voi olla käytössä ja/tai sen asetus ei vastaa muiden radiopuhelimien asetuksia.
Äänen laatu ei ole riittävän hyvä	Radiopuhelimien asetukset eivät vastaa toisiaan oikein. Tarkista taajuudet, koodit ja kaistanleveydet ja varmista, että arvot ovat samat kaikissa radioissa.

Ongelma Kokeile...

Rajallinen kuuluvuusalue	Teräs- ja/tai betonirakenteet, tiheät lehvästöt, rakennukset tai ajoneuvot pienentävät kuuluvuusaluetta. Paranna lähetystä tarkistamalla, että näköyhteys on suora.Radiopuhelimen pitäminen vartalon lähellä taskussa tai vyössä pienentää kuuluvuusaluetta. Vaihda radiopuhelimen paikkaa. Voit parantaa kuuluvuusaluetta vähentämällä esteitä tai lisäämällä tehoa. Tehdas- ja liikerakennuksissa paras kuuluvuus on UHF-radiopuhelimilla. Tehon lisääminen parantaa signaalin kantamaa ja esteiden läpäisykykyä.Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 23.
Viestiä ei lähetetty tai vastaanotettu	Varmista, että PTT-painike on kokonaan painettuna lähetyksen aikana.Varmista, että radiopuhelimissa on samat kanava-, taajuus-, häiriönpoistokoodija salauskoodiasetukset. Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 23.Lataa tai vaihda akut ja/tai vaihda niiden paikkaa. Lisätietoja on kohdassa "Tietoja litiumioniakusta" sivulla 13.Esteet tai radiopuhelimen käyttö sisätiloissa tai ajoneuvoissa voi aiheuttaa häiriöitä. Vaihda paikkaa. Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 23.Tarkista, että radiopuhelin ei ole skannaustilassa. Lisätietoja on kohdissa "Skannaus" sivulla 37 ja "Häiriökanavan poisto" sivulla 40.
Ongelma Kokeile...
Voimakasta kohinaa tai häiriöitä	Radiopuhelimet ovat liian lähellä toisiaan. Niiden välisen etäisyyden on oltava vähintään 1,5 metriä.Radiopuhelimet ovat liian kaukana toisistaan tai esteet häiritsevät lähetystä.Lisätietoja on kohdassa "Puhuminen ja tarkkailu" sivulla 23.
Akkujen varaus vähissä	Lataa tai vaihda litiumioniakku.Äärimmäiset käyttölämpötilat vaikuttavat akun käyttöikään.Lisätietoja on kohdassa "Tietoja litiumioniakusta" sivulla 13.
Laturin merkkivalo ei vilku	Tarkista, että radiopuhelin tai akku on asetettu oikein laturiin. Tarkista, että akur tai laturin liitinpinnat ovat puhtaat ja että latausnapa on asetettu oikein.Lisätietoja on kohdissa "Akun lataaminen" sivulla 16, "Laturin merkkivalot" sivulla 18 ja "Litiumioniakun asentaminen" sivulla 14.
Akun vähäisen varauksen merkkivalo vilkkuu, vaikka uudet akut on asetettu laitteeseen	Lisätietoja on kohdissa "Litiumioniakun asentaminen" sivulla 14 ja "Tietoja litiumioniakusta" sivulla 13.

Ongelma Kokeile...

VOX-toimintoa ei voi ottaa käyttöön	VOX-toimintoa ei ehkä ole otettu käyttöön.Varmista CPS-ohjelmistossa, että VOX-herkkyyystasona ei ole 0.Lisävaruste ei toimi tai se ei ole yhteensopiva.Lisätietoja on kohdassa "Handsfree-käyttö/VOX" sivulla 27.
Akku ei lataudu, vaikka se on ollut laturissa jo jonkin aikaa	Tarkista, että laturin kytkennät on tehty oikein ja että ne vastaavat yhteensopivaa virtalähdettä.Lisätietoja on kohdissa "Lataaminen yhden yksikön laturissa" sivulla 16 ja "Erillisen akun lataaminen" sivulla 17.Tarkista laturin merkkivaloista, liittyykö ongelma akkuun. Lisätietoja on kohdassa "Laturin merkkivalot" sivulla 18.

Huomautus: Aina kun radiopuhelimen toiminto ei näytä vastaavan oletusarvoja tai ohjelmoituja arvoja tarkista, onko radiopuhelin ohjelmoitu CPS-ohjelmiston mukautetulla profiililla.

KÄYTTÄMINEN JA HOITO

Puhdista ulkokuori pehmeällä, kostealla liinalla.

Älä upota veteen. Älä käytä alkoholia tai puhdistusliuoksia.

Jos radiopuhelin putoaa veteen...

Sammuta radiopuhelin ja poista akku

Kuivaa pehmeällä liinalla.

Älä käytä radiopuhelinta, ennen kuin se on täysin kuiva.

TAAJUUS- JA KOODITAULUKOT

Tämän osan taulukoissa on tietoja taajuuksista ja koodeista. Näistä taulukoista on apua, kun Motorola XT -sarjan kaksisuuntaisia radiopuhelimia käytetään muiden ammattikäyttöön tarkoitettujen radiopuhelimien kanssa. Useimmat taajuuskohdat vastaavat XTNi-sarjan taajuuskohtia.

Oletuskanavan taajuus ja häiriönpoistokoodi

Kanavan numero (Channel #)	Taajuus (MHz) (Frequency (MHz))	Koodi (Code)	Kaistan- leveys (Bandwidth)
1 446.00	625 67,0 Hz	12,5 kHz
2 446.01	875 67,0 Hz	12,5 kHz
3 446.03	125 67,0 Hz	12,5 kHz
4 446.04	375 67,0 Hz	12,5 kHz
5 446.05	625 67,0 Hz	12,5 kHz
6 446.06	875 67,0 Hz	12,5 kHz
7 446.08	125 67,0 Hz	12,5 kHz
8 446.09	375 67,0 Hz	12,5 kHz

Huomautus: Koodi 754 vastaa koodia DPL 121

Kanavan numero (Channel #)	Taajuus (MHz) (Frequency (MHz))	Koodi (Code)	Kaistan- leveys (Bandwidth)
9	446.00625 7	54 12,5 kHz
10	446.01875 7	54 12,5 kHz
11	446.03125 7	54 12,5 kHz
12	445,04375 7	54 12,5 kHz
13	446.05625 7	54 12,5 kHz
14	446.06875 7	54 12,5 kHz
15	446.08125 7	54 12,5 kHz
16	446.09375 7	54 12,5 kHz

CTCSS- JA PL/DPL-KOODIT

CTCSS-koodit

CTCSS Hz CTCSS Hz		SS Hz
1 67,0 14 107,2 27 167,9
2 71,9 15 110,9 28 173,8
3 74,4 16 114,8 29 179,9
4 77,0 17 118,8 30 186,2
5 79,7 18 123 31 192,8
6 82,5 19 127,3 32 203,5
7 85,4 20 131,8 33 210,7
8 88,5 21 136,5 34 218,1
9 91,5 22 141,3 35 225,7
10 94,8 23 146,2 36 233,6
11	97,4 24 151,4 37 241,8
12 100,0 25 156,7 38 250,3
13 103,5 26 162,2		122 (*)	69,3

Huomautus: (*) Uusi CTCSS-koodi.

PL/DPL-koodit

DPL	Koodi (Code)
39 23	55 116 71 243
40 25	56 125 72 244
41 26	57 131 73 245
42 31	58 132 74 251
43 32	59 134 75 261
44 43	60 143 76 263
45 47	61 152 77 265
46 51	62 155 78 271
47 54	63 156 79 306
48 65	64 162 80 311
49 71	65 165 81 315
50 72	66 172 82 331
51 73	67 174 83 343
52 74	68 205 84 346
53 114	69 223 85 351
54 115	70 226 86 364

DPL	Koodi (Code)

DPL	Koodi (Code)

PL/DPL-koodit (Jatkuu)

DPL	Koodi (Code)
87 365	104 565 121 754
88 371	105 606 123 645
89 411
90 412	107 624 125 Muokattu PL
91 413	108 627 126 Muokattu PL
92 423	109 631 127 Muokattu PL
93 431	110 632 128 Muokattu PL
94 432	111 654 129 Muokattu PL
95 445	112 662 130 Invertoitu DPL
96 464	113 664 131 Invertoitu DPL
97 465	114 703 132 Invertoitu DPL
98 466	115 712 133 Invertoitu DPL
99 503	116 723 134 Invertoitu DPL
100 506	117 731 135 Invertoitu DPL
101 516	118 732 136 Invertoitu DPL
102 532	119 734 137 Invertoitu DPL
103 546	120 743 138 Invertoitu DPL

DPL	Koodi (Code)

PL/DPL-koodit (Jatkuu)

DPL	Koodi (Code)
139	Invertoitu DPL 48
140	Invertoitu DPL 49
141	Invertoitu DPL 50
142	Invertoitu DPL 51
143	Invertoitu DPL 52
144	Invertoitu DPL 53
145	Invertoitu DPL 54
146	Invertoitu DPL 55
147	Invertoitu DPL 56
148	Invertoitu DPL 57
149	Invertoitu DPL 58
150	Invertoitu DPL 59
151	Invertoitu DPL 60
152	Invertoitu DPL 61
153	Invertoitu DPL 62
154	Invertoitu DPL 63
155	Invertoitu DPL 64

DPL	Koodi (Code)
156	Invertoitu DPL 65
157	Invertoitu DPL 66
158	Invertoitu DPL 67
159	Invertoitu DPL 68
160	Invertoitu DPL 69
161	Invertoitu DPL 70
162	Invertoitu DPL 71
163	Invertoitu DPL 72
164	Invertoitu DPL 73
165	Invertoitu DPL 74
166	Invertoitu DPL 75
167	Invertoitu DPL 76
168	Invertoitu DPL 77
169	Invertoitu DPL 78
170	Invertoitu DPL 79
171	Invertoitu DPL 80
172	Invertoitu DPL 81

DPL	Koodi (Code)
173	Invertoitu DPL 82
174	Invertoitu DPL 83
175	Invertoitu DPL 84
176	Invertoitu DPL 85
177	Invertoitu DPL 86
178	Invertoitu DPL 87
179	Invertoitu DPL 88
180	Invertoitu DPL 89
181	Invertoitu DPL 90
182	Invertoitu DPL 91
183	Invertoitu DPL 92
184	Invertoitu DPL 93
185	Invertoitu DPL 94
186	Invertoitu DPL 95
187	Invertoitu DPL 96
188	Invertoitu DPL 97
189	Invertoitu DPL 98

PL/DPL-koodit (Jatkuu)

DPL	Koodi (Code)
190	Invertoitu DPL 99
191	Invertoitu DPL 100
192	Invertoitu DPL 101
193	Invertoitu DPL 102
194	Invertoitu DPL 103 204
195	Invertoitu DPL 104
196	Invertoitu DPL 105 206
197	Invertoitu DPL 106
198	Invertoitu DPL 107 208
199	Invertoitu DPL 108

DPL	Koodi (Code)
200	Invertoitu DPL 109
201	Invertoitu DPL 110
202	Invertoitu DPL 111
203	Invertoitu DPL 112
pitu DPL	113 214
205	Invertoitu DPL 114
pitu DPL	115 216
207	Invertoitu DPL 116
pitu DPL	117 218
209	Invertoitu DPL 118

DPL	Koodi (Code)
210	Invertoitu DPL 119
211	Invertoitu DPL 120
212	Invertoitu DPL 121
213	Invertoitu DPL 123
	Muokattu DPL(Customized DPL)
215	Muokattu DPL(Customized DPL)
	Muokattu DPL(Customized DPL)
217	Muokattu DPL(Customized DPL)
	Muokattu DPL(Customized DPL)
219	Muokattu DPL(Customized DPL)

MOTOROLAN RAJOITETTU TAKUU

TAKUUTIEDOT

Valtuutettu Motorola-jälleenmyyyjä tai vähittäiskauppias, jolta hankit Motorola-radiopuhelimen ja/tai alkuperäiset lisävarusteet, ottaa vastaan takuuvaateen ja/tai tarjoaa takuunalaisen palvelun. Palauta radio jälleenmyyyjälle tai vähittäismyyjälle takuunalaisen palvelun saamiseksi. Älä palauta radiota Motorola-yhtiölle. Takuunalaisen palvelun saaminen edellyttää, että esität tuotteen ostotositteen tai vastaavan hankintapäivämäärällä varustetun todisteen tuotteen hankinnasta. Sarjanumeron on myöskin oltava selkeästi näkyvissä radiopuhelimessa. Takuu ei ole voimassa, jos tuotteen ominaisuuksia tai sarjanumeroa on muutettu, poistettu tai tehty epäselväksi.

VAHINGOT, JOITA TAKUU EI KATA

• Vahingot tai viat, jotka aiheutuvat normaalista ja tavallisesta käyttötavasta poikkeavasta käyttötavasta tai tämän käyttöoppaan ohjeiden noudattamatta jättämisestä.
• Väärinkäytöstä, onnettomuudesta tai välinpitämättömyydestä aiheutuvat viat tai vahingot.
• Virheellisestä testauksesta, toiminnasta, huollosta, säädöstä, tai mistä tahansa muutoksesta aiheutuvat viat ja vahingot.
• Antennin vahingoittuminen, ellei se johdu suoraan materiaali- tai valmistusvioista.
• Puretut tai korjatut tuotteet silloin, kun se vaikuttaa negatiivisesti laitteen suorituskykyyn tai estää asianmukaisten tarkastusten ja testauksen suorittamisen takuuvaateen vahvistamiseksi.

• Kosteudesta, nesteestä tai nesteroiskeista aiheutuvat viat tai vahingot.

• Kaikki muovipinnat ja kaikki ulkoisesti esillä olevat osat, jotka naarmuuntuvat tai vahingoittuvat normaalin käytön aikana.
  • Väliaikaisesti vuokratut tuotteet.

• Säännöllinen huolto ja korjaus tai varaosien vaihto normaalin käytön tai kulutuksen aikana.

LISÄVARUSTEET

AUDIO-LISÄVARUSTEET

Osanumero Kuvaus
00115 Etäkaiutin,	mikrofoni BR
00117	Kuulokemikrofoni ja kääntyvä puomimikrofoni
00118	Nappikuuloke ja pidike, PTT, mikrofoni BR
00168 Kevyt kuulokemikrofoni

AKKU

Osanumero Kuvaus
PMNN4434_R Normaali litiumioniakku
PMNN4453_R	Suuren kapasiteetin litiumioniakku

KAAPELIT

Osanumero Kuvaus
HKKN4028_	Radiopuhelimesta radiopuhelimeen - kloonauskaapeli
HKKN4027_CPS	-ohjelmointikaapeli

LATURIT

Osanumero Kuvaus
PMLN6385_	Normaali yhden yksikön laturi, UK/EU
PMLN6393_	Normaali usean yksikön laturi, INT UK/EU

KULJETUSLISÄVARUSTEET

Osanumero Kuvaus

HKLN4510_Kääntyvä kotelo

Huomautus: Kaikkia lisävarusteita ei ehkä ole

saatavilla ostohetkellä. Pyydä

lisätietoja lisävarusteiden

saatavuudesta ja uusista

lisävarustemalleista Motorola-myyjältä,

jolta olet ostanut tuotteen, tai tutustu

sivustoon

www.motorolasolutions.com/XTSeries

tai www.motorolasolutions.com/radios/

business.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS ja tyylitelty M-logo ovat Motorola Trademark Holdings, LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä, joita käytetään lisenssillä. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.

Kaikki oikeudet pidätetään.
