KULLANIM KILAVUZU XT460 MOTOROLA

Açık Kaynak Yazılımı Yasal Bildirimleri:

Bu Motorola Ürünü, Açık Kaynak Yazılımı içermektedir. Lisanslar, kabuller, gerekli telif bildirimleri ve diğer kullanım şartlarıyla ilgili bilgiler için bu Motorola Ürününe ait olan ve aşağıdaki adreste yer alan Belgelere bakın:

http://businessonline.motorolasolutions.com

Git: Kaynak Merkezi > Ürün Bilgileri > Kılavuz > Aksesuarlar.

iÇINDEKILER

İçindekiler....1

Bilgisayar Yazılımı Telif Hakları .....4

Güvenlik ....5

Batarya ve Şarj Cihazı Güvenlik Bilgileri ...6

Güvenli Çalıştırma Yönergeleri .....7

Telsize Genel Bakış....9

Telsiz Parçaları 9

Açma/Kapatma/Ses Düğmesi.....10

Kanal Seçim Düğmesi.....10

Aksesuar Bağlantısı .....10

Model Etiketi .....10

Mikrofon 10

Anten....10

LED Göstergesi....10

Ön Düğmeler....10

Yan Düğmeler....11

Bataryalar ve Şarj Cihazları .....13

Batarya Özellikleri ve Şarj Etme Seçenekleri. 13

Li-İyon Batarya Hakkında .....13

Lityum-İyon (Li-İyon) Bataryayı Takma 14

Lityum-İyon (Li-Ion) Bataryayı Çıkarma 14

Güç Kaynağı, Adaptörler ve Şarj Cihazı Tepsisi 15

Tutucu 16

Bataryayı Şarj Etme 16

Şarj Cihazı Tepsisi ile Şarj Etme (Tek Üniteli Şarj Cihazı)....16

Şarj Cihazı Tepsisi LED Göstergeleri ... 18

Batarya Ölçer....19

Tahmini Şarj Süresi 20

Başlarken 22

Telsizi AÇMA/KAPATMA 22

Sesi Ayarlama 22

Ekranı Okuma 22

Kanal Seçme 23

Konuşma ve İzleme 23

Çağrı Alma....23

Sinyal Gücü Göstergesi ve Kanal Meşgul Göstergeleri. 24

Konuşma Mesafesi. 24

Telsiz LED Göstergeleri .....26 .....26

Eller Serbest Kullanım/VOX .....27

Uyumlu VOX Aksesuarları İle .....27

iVOX Hassasiyetini Ayarlama .....27

Mikrofon Kazancı .....28

Aksesuarsız Eller Serbest Kullanım (iVOX) .....28

Kullanıcı Kipinde Sesli İstemi Değiştirme....28

Güç Açık - Ton Kipi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Fabrika Varsayılanlarına Sıfırlama .....28

Tuş Takımı Bip Sesleri .....29

Tuş Takımı Kilidini Açma/Kilitleme .....29

Menü Seçenekleri .....29

VOX /iVOX Hassasiyetini Ayarlama – Menü .....29

VOX /iVOX Hassasiyetini Ayarlama – CPS .....30

Mikrofon Kazanç Menüsü .....30

Mikrofon Aksesuarı Kazanç Seviyesi . . .31

Çağrı Tonları....32

Tarama Listesi Menüsü. . . . . . . . . . . . . . . . . . . . . 33

Programlama Özellikleri ....34

Gelişmiş Yapılandırma Kipi 34

Programlama Rx (Sinyal) Frekanslari ..... 35

Rx (Sinyal) Kodlarını (CTCSS/DPL) Programlama 35

Şifreleme Özelliğini Programlama ..... 36

Tara 37

Tarama Listesini Programlama .... 38 Kanal İsimleri Düzenleme .... 39

İstenmeyen Kanalı Silme 40

Müşteri Programlama Yazılımı (CPS) ..... 40 Zaman Aşımı Zamanlayıcısı ..... 41 Gürültü Bastırma ..... 41

Kopyalama Telsizleri ....42 Çok Üniteli Şarj Cihazı ile Kopyalama (MUC)....42

CPS ve Kopyalama Kablosu (İsteğe Bağlı Aksesuar) 44

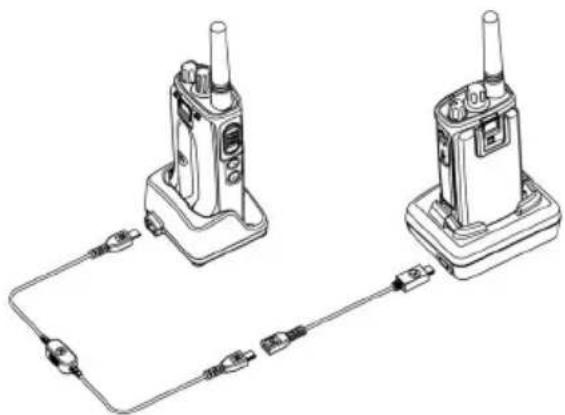

Telsizden Telsize (R2R) Kopyalama Kablosu (İsteğe Bağlı Aksesuar) kullanarak Telsiz Kopyalama ..... 45

Müşteri Programlama Yazılımını (CPS) kullanarak kopyalama ..... 47

Türkçe

Sorun Giderme ....48

Kullanım ve Bakım .....52

Frekans ve Kod Tabloları .....53

CTCSS ve PL/DPL Kodlari .....54

Motorola Sınırlı Garanti....59

Aksesuarlar....61

Ses Aksesuarları....61

Batarya....61

Kablolar....61

Şarj Cihazları....61

Taşıma Aksesuarları .....61

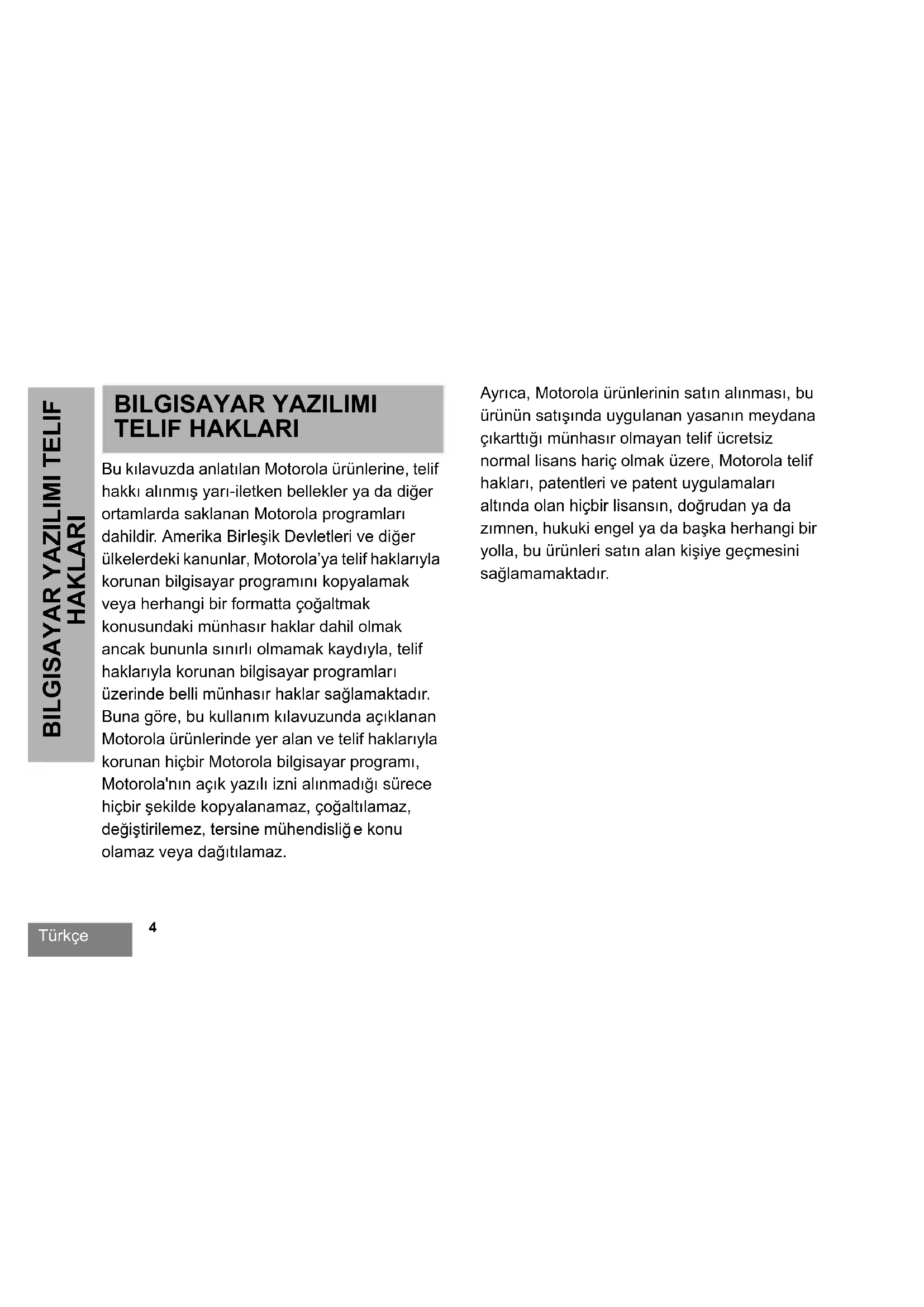

BILGISAYAR YAZILIMI TELIF HAKLARI

Bu kılavuzda anlatılan Motorola ürünlerine, telif hakkı alınmış yarı-iletken bellekler ya da diğer ortamlarda saklanan Motorola programları dahildir. Amerika Birleşik Devletleri ve diğer ülkelerdeki kanunlar, Motorola'ya telif haklarıyla korunan bilgisayar programını kopyalamak veya herhangi bir formatta çoğaltmak konusundaki münhasır haklar dahil olmak ancak bununla sınırlı olmamak kaydıyla, telif haklarıyla korunan bilgisayar programları üzerinde belli münhasır haklar sağlamaktadır. Buna göre, bu kullanım kılavuzunda açıklanan Motorola ürünlerinde yer alan ve telif haklarıyla korunan hiçbir Motorola bilgisayar programı, Motorola'nın açık yazılı izni alınmadığı sürece hiçbir şekilde kopyalanamaz, çoğaltılamaz, değiştirilemez, tersine mühendisliğe konu olamaz veya dağıtılamaz.

Ayrıca, Motorola ürünlerinin satın alınması, bu ürünün satışında uygulanan yasanın meydana çıkarttığı münhasır olmayan telif ücretsiz normal lisans hariç olmak üzere, Motorola telif hakları, patentleri ve patent uygulamaları altında olan hiçbir lisansın, doğrudan ya da zımnen, hukuki engel ya da başka herhangi bir yolla, bu ürünleri satın alan kişiye geçmesini sağlamamaktadır.

GÜVENLIK

ÜRÜN GÜVENLIĞI VE RF ENERJISINE MARUZ KALMA UYUMLULUĞU

Bu ürünü kullanmadan önce telsizinizle birlikte verilen Ürün Güvenliği ve RF Enerjisine Maruz Kalma kitapçığında yer alan kullanım talimatlarını ve RF enerjisine dair farkındalık bilgilerini okuyun.

DİKKAT!

Bu telsiz, FCC/ICNIRP'nin belirlediği RF enerjisi maruz kalma şartlarını ancak mesleki amaçla kullanıldığı durumlarda karşılar.

Motorola tarafından onaylanan antenlerin, bataryaların ve diğer aksesuarların listesi için onaylı aksesuarların listelendiği şu web sitesini ziyaret edin:

Bu belge önemli güvenlik ve kullanım talimatları içerir. Bu talimatları dikkatle okuyun ve ileride başvurmak üzere saklayın.

Batarya şarj cihazını kullanmadan önce aşağıdaki cihazların üzerindeki tüm talimatları ve dikkat işaretlerini okuyun:

• şarj cihazı,
- batarya,
- bataryayla çalışan telsiz.

1. Yaralanma riskini azaltmak için sadece Motorola onaylı yeniden şarj edilebilir bataryaları şarj edin. Diğer bataryalar patlayarak yaralanmalara ve hasara yol açabilir.

2. Motorola tarafından önerilmeyen aksesuarların kullanılması yangın, elektrik çarpması veya yaralanmaya sebep olabilir.

3. Elektrik prizinde ve kabloda oluşabilecek zararı azaltmak için şarj cihazını çıkarırken kablodan değil, fiş kısmından çekin.

4. Kesinlikle gerekli olmadığı sürece uzatma kablosu kullanılmamalıdır. Uygun olmayan bir kablonun kullanılması yangın ve elektrik çarpması riski yaratabilir. Uzatma kablosu kullanmak gerekiyorsa kablo boyutu 30,48 metreye (100 fit) kadar olan uzunluklar için 18 AWG; 45,72 metreye (150 fit) kadar olan uzunluklar içinse 16 AWG kablo kullanıldığından emin olun.
5. Yangın, elektrik çarpması ve yaralanma riskini azaltmak için bozuk ya da herhangi bir şekilde zarar görmüş şarj cihazını çalıştırmayın. Şarj cihazını yetkili bir Motorola servis temsilcisine götürün.
6. Şarj cihazını parçalarına ayırmayın; şarj cihazı onarılamaz ve yedek parçaları mevcut değildir. Şarj cihazının parçalarına ayrılması elektrik çarpması veya yangın riskine yol açabilir.
7. Elektrik çarpması riskini azaltmak için bakım ve temizlik işlemlerinden önce şarj cihazını AC prizinden çekin.

GÜVENLI ÇALIŞTIRMA YÖNERGELERI

• Bataryayı şarj ederken telsizi KAPATIN.
- Bu cihaz dış alanda kullanım için uygun değildir. Yalnızca kuru yerlerde/koşullarda kullanın.
- Şarj cihazını yalnızca (ürünün üzerinde belirtilen şekilde) doğru gerilimi sağlayan, sigorta ve kablo bağlantıları gerekli şekilde yapılmış bir prize takın.
• Ana fişi çıkararak şarj cihazı bağlantısını kesin.
- Bu cihazın takılacağı priz yakınınızda ve kolaylıkla erişilebilir olmalıdır.
- Sigorta kullanan cihazlarda, değiştirilen parçalar cihaz talimatlarında belirtilen tip ve derecelendirmeye uygun olmalıdır.
- Güç kaynağı ekipmanı etrafındaki maksimum ortam sıcaklığı 40°C'yi (104°F) geçmemelidir.
- Güç kaynağı ünitesinden gelen çıkış gücü, şarj cihazının alt kısmında bulunan ürün etiketinde belirtilen derecelendirme değerlerini aşmamalıdır.

- Kablonun kimsenin üzerine basmayacağı, takılmayacağı ya da suya, hasara veya baskıya maruz kalmayacağı bir konuma yerleştirildiğinden emin olun.

Notlar

Türkçe

TELSIZE GENEL BAKIŞ

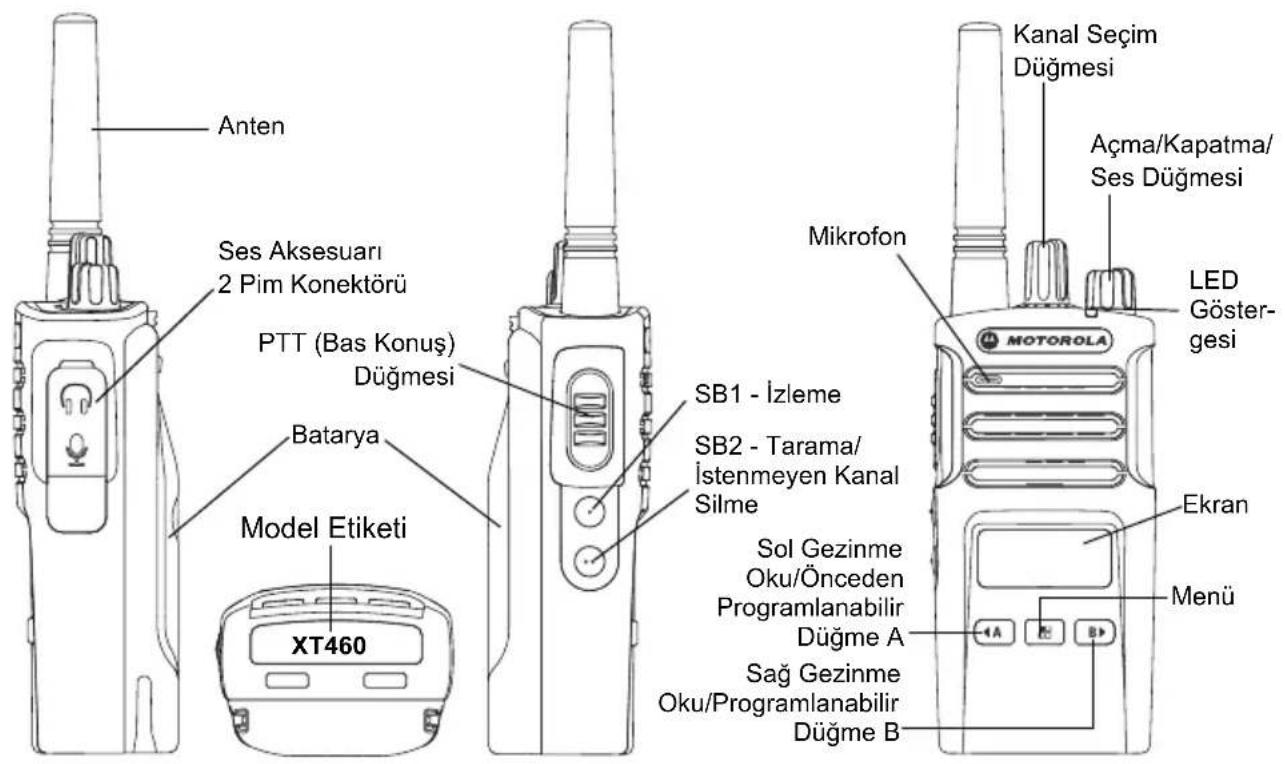

TELSIZ PARÇALARI

Anten Ses Aksesuarı 2 Pim Konektörü PTT (Bas Konuş) Düğmesi Batarya Model Etiketi XT460 SB1 - İzleme SB2 - Tarama/ İstenmeyen Kanal Silme Sol Gezinme Oku/Önceden Programlanabilir Düğme A Sağ Gezinme Oku/Programlanabilir Düğme B Mikrofon Kanal Seçim Düğmesi Açma/Kapatma/ Ses Düğmesi LED Göster- gesi Ekran Menü

Açma/Kapatma/Ses Düğmesi

Telsizi AÇMAK veya KAPATMAK için ve telsiz sesini ayarlamak için kullanılır.

Kanal Seçim Düğmesi

Telsizi farklı kanallara ayarlamak için kullanılır.

Aksesuar Bağlantısı

Uyumlu ses aksesuarlarını bağlamak için kullanılır.

Model Etiketi

Telsiz modelini belirtir.

Mikrofon

Bir mesaj gönderirken mikrofona net bir şekilde konuşun.

Anten

XT460 modellerde anten çıkarılamaz.

LED Göstergesi

Batarya durumunu, çalıştırma durumunu, telsiz çağrı bilgisini ve tarama durumunu bildirir.

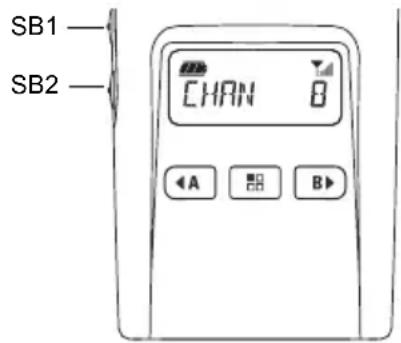

Ön Düğmeler

VOX/iVOX düzeyleri vb. özellikleri ayarlamak için erişim sağlar.

Programlama Kipinde tüm özellikler arasında gezinmenize izin verir.

Programlanabilir Düğme

Menüdeki özellikler için düzey veya değiştirme seçeneklerini belirlemenizi sağlar.

Geçerli programlanmış çağrı tonu oluşturma varsayılan olarak ayarlanmıştır.

Türkçe

Programlanabilir Düğme

Menüdeki özellikler için düzey veya değiştirme seçeneklerini belirlemenizi sağlar.

Aydınlatma Kipi varsayılan olarak ayarlanmıştır.

Not: , , SB1 ve SB2 programlanabilir düğmelerdir. Örnek: Şifreleme, Tarama/İstenmeyen Kanalı Silme, Ekran ve Çağrı Tonları. Bu düğmeleri nasıl programlayacağını hakkında daha fazla bilgi edinmek için bkz. "Müşteri Programlama Yazılımı (CPS)", sayfa 40.

Yan Düğmeler

Bas-Konus (PTT) Düğmesi

- Konuşmak için bu düğmeyi basılı tutun, dinlemek için düğmeyi bırakın.

Yan Düğme 1 (SB1)

- Yan Düğme 1, Müşteri Programlama Yazılımı - CPS - ile yapılandırılabilen genel bir düğmedir. SB1'in varsayılan ayarı 'İzleme'dir.

Yan Düğme 2 (SB2)

- Yan Düğme 2, Bilgisayar Programlama Yazılımı - CPS - ile yapılandırılabilen genel bir düğmedir. SB2'nin varsayılan ayarı 'Tarama/İstenmeyen Kanalı Silme'dir.

XT Serisi, Standart Kapasiteli Li-İyon batarya ile gelir. Diğer bataryalar da mevcut olabilir. Daha fazla bilgi için bkz. "Batarya Özellikleri ve Şarj Etme Seçenekleri", sayfa 13.

Bu Kullanıcı Kılavuzu, XT Serisi telsizlerden XT460 modelleri kapsar. Telsizin modeli telsizin altında gösterilir ve aşağıdaki bilgileri içerir.

Tablo 1: XT460 Telsiz Teknik Özellikleri

Model	Frekans Bandı	Yayın Gücü (Watts)	Kanalların Numarası	Anten
XT460	PMR446	0,5	16	Çıkarılamaz

BATARYALAR VE ŞARJ CIHAZLARI

XT serisi telsizler, bataryanın ömrünü belirleyen farklı kapasitelerde Lityum İyon bataryalarla birlikte gelir.

BATARYA ÖZELLIKLERI VE ŞARJ ETME SEÇENEKLERI

Li-İyon Batarya Hakkında

XT Serisi telsiz şarj edilebilir Li-İyon bataryayla birlikte sizlere ulaşır. Bu batarya ilk kullanımdan önce en iyi kapasiteyi ve performansı sergilemesi için tamamen şarj edilmelidir.

Batarya ömrü birçok faktör tarafından belirlenir. Daha önemli olanlar arasında bataryanın düzenli olarak fazladan şarj edilmesi ve her döngüdeki ortalama boşalma oranı bulunmaktadır. Genellikle, batarya ne kadar çok fazladan şarj edilirse ve ortalama boşalma hızı ne kadar fazlaysa batarya o kadar kısa bir ömre sahip olacaktır. Örneğin; günde birçok defa fazladan şarj edilip %100'ü kullanılan batarya, her gün %50'si kullanılıp daha az şarj edilen bataryadan daha kısa bir ömere sahip olur. Bunun da ötesinde, asgari düzeyde fazladan şarj edilen ve ortalama sadece %25'i kullanılan bataryalar çok daha uzun ömere sahip olacaktır.

Motorola bataryaları özellikle Motorola şarj cihazlarıyla kullanılmak üzere tasarlanmıştır. Aynı şekilde Motorola şarj cihazları da Motorola bataryalarıyla kullanım içindir. Motorola olmayan ekipmanlarla şarj etmek bataryada hasara yol açar ve bataryanın garantisini geçersiz kılar. Batarya mümkün oldukça 25°C (77°F) (oda sıcaklığında) saklanmalıdır. Soğuk bir bataryayı (10°C'nin altında [50°F]) şarj etmek elektrolitin akmasına ve sonuç olarak bataryanın bozulmasına neden olabilir. Sıcak bir bataryayı (35°C'nin üstünde [95°F]) şarj etmek azaltılmış boşalma kapasitesine neden olup telsizin performansını etkileyecektir. Motorola yüksek hızlı şarj cihazları, bataryaların yukarda belirtilen sınırlar dahilinde şarj edilmesini sağlamak için ısıya duyarlı devreler içermektedir.

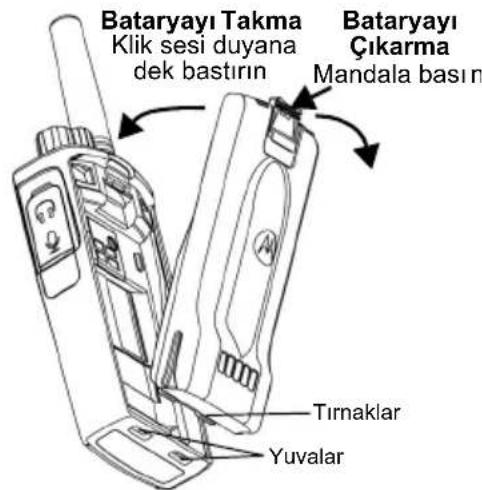

Lityum-İyon (Li-İyon) Bataryayı Takma

Bataryayı Takma Klik sesi duyana dek bastırın Bataryayı Çıkarma Mandala basın Tırnaklar Yuvalar

1. Telsizi KAPATIN.
2. Batarya paketi üzerindeki Motorola logosu yukarı bakacak şekilde bataryanın altındaki tırnakları telsiz gövdesinin altındaki yuvalara yerleştirin.
3. Bataryanın oturduğunu belirten bir klik sesi duyana kadar bataryanın üst kısmını telsize doğru bastırın.

Not: Li-İyon Batarya Ömür özellikleri hakkında bilgi sahibi olmak için bkz. "Li-İyon Batarya Hakkında", sayfa 13.

Lityum-İyon (Li-Ion) Bataryayı Çıkarma

1. Telsizi KAPATIN.
2. Bataryayı çıkarırken batarya mandalını bastırarak aşağı doğru itin.
3. Bataryayı telsizden çıkarın.

Tablo 1: 0,5 Watt Tx Gücüne sahip Li-İyon Batarya Ömrü

Batarya Türü	Batarya Tasarrufu KAPALI	Batarya Tasarrufu AÇIK
Standart 16 $aat 20 Saat
Yüksek Kapasite	Mevcut Değil	Mevcut Değil

Türkçe

Güç Kaynağı, Adaptörler ve Şarj Cihazı Tepsisi

Şarj Cihazı Tepsi si

Telsizinizle birlikte bir Şarj Cihazı Tepsi, bir Güç Kaynağı (Dönüştürücü olarak da bilinir) ve adaptör grubu sunulur.

Güç Kaynağınız telsiz paketiyle sunulan tüm adaptörlere uyacak şekilde değiştirilebilir.

Taktığınız adaptör bulunduğunuz bölgeye bağlıdır.

Elektrik prizinize uygun olan adaptörü belirlediğinizde kurulum için şu şekilde devam edin:

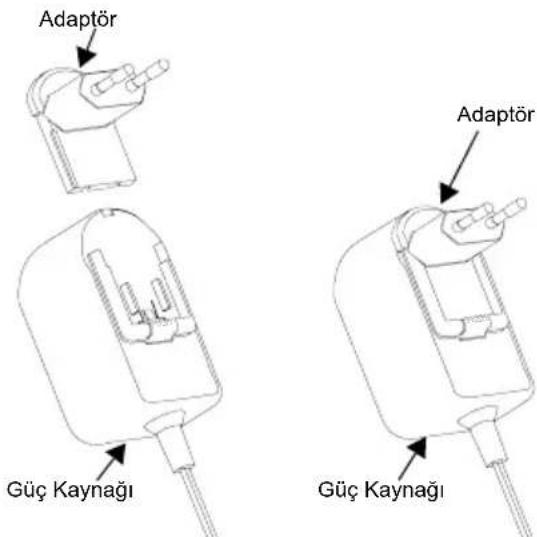

Adaptör Adaptör Güç Kaynağı Güç Kaynağı

• Adaptör oyuklarını, yerine oturuncaya kadar güç kaynağının içine doğru kaydırın.
• Adaptörü yukarı doğru çekerek çıkarın.

Not: Resimlerde gördüğünüz adaptör sadece gösterim amaçlıdır. Kurulumunu yaptığınız adaptör farklı olabilir.

Ek Şarj Cihazı veya Güç Kaynağı alırken benzer Şarj Cihazı Tepsisi ve Güç Kaynağı seti kullandığınızdan emin olun.

Tutucu

1. Telsizi tutucunun standına bir açıyla yerleştirin. Tutucudaki kancalar bataryadaki çıkıntılara girinceye kadar telsizi tutucunun arkasına doğru bastırın.
2. Çıkarmak için tutucunun üstündeki tırnağı kullanarak tutucunun kancalarını bataryanın üstündeki çıkıntılardan ayırın. Telsizi bir açıyla kaydırın ve tutucudan çıkarın.

BATARYAYI ŞARJ ETME

Bataryayı (telsize takılı olarak) şarj etmek için, Motorola Onaylı Tek Üniteli Şarj Cihazı Tepsisine ya da Çok Üniteli Şarj Cihazına takın.

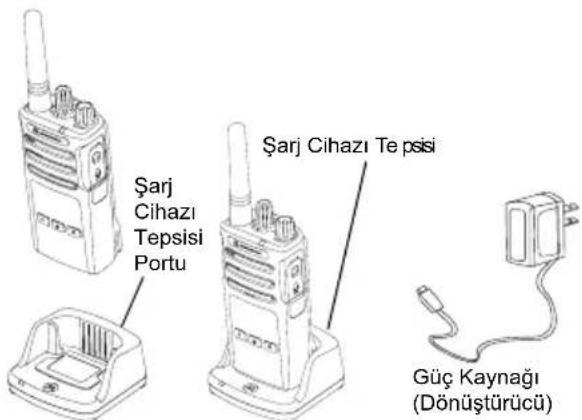

Şarj Cihazı Tepsisi ile Şarj Etme (Tek Üniteli Şarj Cihazı)

Şarj Cihazı Tepsisi Portu Şarj Cihazı Te psisi Güç Kaynağı (Dönüştürücü)

1. Şarj Cihazını düz bir yüzeye yerleştirin.
2. Güç kaynağının konektörünü şarj cihazının kenarındaki porta takın.
3. AC Adaptörünü bir prize takın.
4. Telsizi Şarj Cihazına, Telsiz ön tarafa bakacak şekilde gösterildiği gibi yerleştirin.

Not: Telsize takılı olan bir bataryayı şarj ederken bataryanın tamamen dolması için telsizi KAPATIN. Daha fazla bilgi için bkz. "Güvenli Çalıştırma Yönergeleri", sayfa 7.

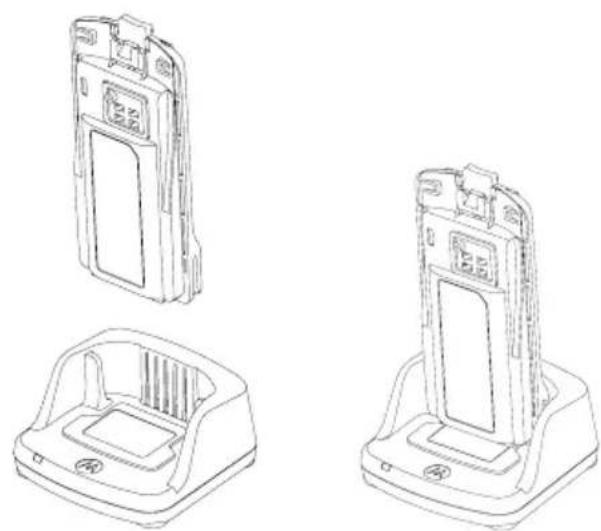

Bataryayı Tek Başına Şarj Etme

Bataryayı tek başına şarj etmek için (adım 4, sayfa 16) yukarıda gösterildiği gibi bataryanın iç yüzü Tek Üniteli Şarj Cihazı Tepsisinin ön kısmıyla yüz yüze gelecek şekilde bataryayı tepsiye yerleştirin. Bataryadaki yuvaları, Tek Üniteli Şarj Cihazı Tepsisindeki hizalama dişleriyle birleştirin.

Tablo 2: Motorola Onaylı Bataryalar

Parça Numarası	Açıklama
PMNN4434_R Standart Li-İyon Batarya
PMNN4453_R	Yüksek Kapasiteli Li-İyon Batarya

Şarj Cihazı Tepsisi LED Göstergeleri

Tablo 3: Şarj Cihazı LED Göstergesi

Durum	LED Göstergesi	Açıklamalar
Güç Açık	Yaklaşık 1 saniyelik yeşil
Şarj Oluyor	Sabit Kırmızı
Şarj İşlemi Tamamlandı	Sabit Yeşil
Batarya Arızası (*)	Kırmızı Hızlı Yanıp Sönme
Şarj Olmayı Bekliyor (**)	Sarı Yavaş Yanıp Sönme
Batarya Düzeyi Durumu	Mevcut Değil	Batarya boş
	1 Defa Kırmızı Yanıp Sönme	Batarya düşük
	2 Defa Sarı Yanıp Sönme	Batarya orta düzeyde
	3 Defa Yeşil Yanıp Sönme	Batarya Yüksek Düzeyde

(*) Normalde, batarya paketinin yeniden yerleştirilmesi bu sorunu düzeltir.
(**) Batarya sıcaklığı çok yüksek veya çok düşüktür ya da yanlış güç gerilimi kullanılmaktadır.

Türkçe

LED göstergesi YOKSA:

1. Batarya takılı telsizin veya tek başına bataryanın doğru takılıp takılmadığını kontrol edin. (bkz. adım 4 / "Şarj Cihazı Tepsisi ile Şarj Etme (Tek Üniteli Şarj Cihazı)", sayfa 16)
2. Güç kaynağı kablosunun uygun bir AC prizi kullanarak şarj cihazı soketine güvenli bir şekilde takıldığından ve prizde güç bulunduğundan emin olun.
3. Telsizde kullanılan bataryanın Tablo 2'deki listede bulunduğunu doğrulayın.

Batarya Ölçer

Telsizin üst sol köşesinde yer alan batarya ölçer, telsiz bataryasında ne kadar güç kaldığını gösterir.

Tablo 4: XT460 Batarya Ölçer

Batarya Türü	Batarya Ölçer
	3 Çubuk 2 Çubuk 1 Çubuk
Li-İyon
	%100 – %70 %70 – %30		%35 – %10(yanıp sönerken≤ %10)

Tahmini Şarj Süresi

Aşağıdaki tablo bataryanın tahmini şarj süresini göstermektedir. Daha fazla bilgi için bkz. "Batarya", sayfa 61.

Tablo 5: Batarya Tahmini Şarj Süresi

Şarj Etme Çözümleri	Tahmini Şarj Süresi
	Standart Batarya Yüksek	Kapasiteli Batarya
Standart	≤ 4.5 Saat	Mevcut Değil
Hızlı	≤ 2.5 Saat	Mevcut Değil

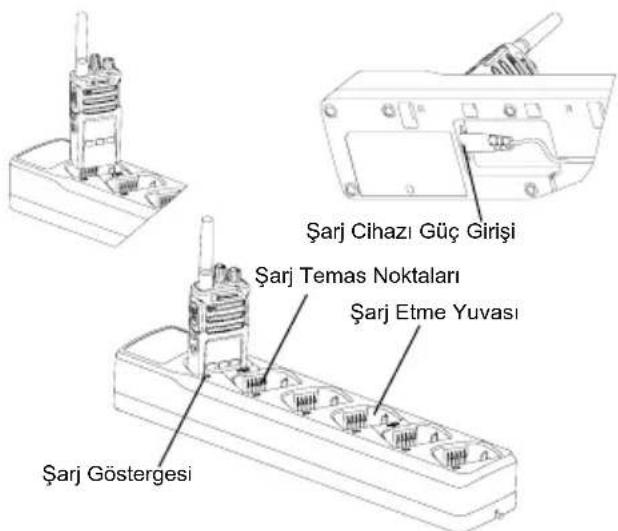

Telsizi ve Bataryayı Çok Üniteli Şarj Cihazı kullanarak Şarj Etme (İsteğe Bağlı Aksesuar)

Şarj Cihazı Güç Girişi Şarj Temas Noktaları Şarj Etme Yuvası Şarj Göstergesi

Çok Üniteli Şarj Cihazı 6 adet telsiz ya da bataryaya kadar şarj etme imkanı sağlar. Bataryalar, Çok Üniteli Şarj Cihazlarında telsizlerle beraber ya da onlardan ayrı bir şekilde şarj edilebilirler. 6 Şarj yuvasının her biri bir telsiz (Tutucuyla veya tutucusuz) ya da batarya şarj edebilir, ikisini birden alamaz.

1. Çok Üniteli Şarj Cihazını düz bir yüzeye yerleştirin.
2. Güç kablosunu Çok Üniteli Şarj Cihazının altındaki çift pim konektörüne takın.
3. Güç kablosunu AC prizine takın.
4. Telsizi KAPALI duruma getirin.
5. Telsizi ya da bataryayı şarj yuvasına telsiz ya da batarya, temas noktalarından uzak tarafabakacak şekilde yerleştirin.

Not:

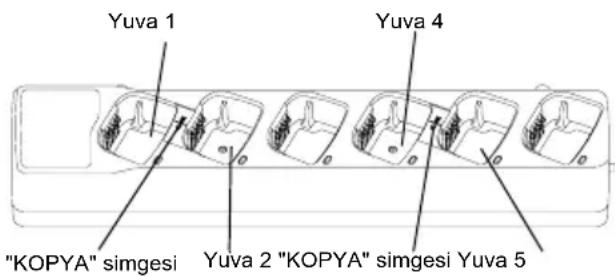

• Bu Çok Üniteli Şarj Cihazı 2 telsizi kopyalayabilir (2 Kaynak telsiz ve 2 Hedef Telsiz). Daha fazla bilgi için bkz. "Çok Üniteli Şarj Cihazı ile Kopyalama (MUC)", sayfa 42.
• Çok Üniteli Şarj Cihazının çalışmasına dair daha fazla bilgi bu cihazla birlikte verilen Talimat Kitapçığında mevcuttur. Parçalar ve bu parçaların numaraları için bkz. "Aksesuarlar", sayfa 61.
• Led göstergeleri Tablo 3 / sayfa 18 öğesinde gösterilen Şarj cihazıyla aynıdır.

BAŞLARKEN

Aşağıdaki açıklamalar için bkz. "Telsiz Parçaları", sayfa 9.

TELSIZI AÇMA/KAPATMA

Telsizi AÇMAK için Açma/Kapatma/Ses Düğmesini saat yönünün tersine çevirin. Telsiz aşağıdaki dikerden birisini çalar:

• Güç açık tonu ve kanal numarası anonsu,
- Batarya düzeyi ve kanal numarası anonsları ya da
- Sessiz (Sesli tonlar devre dışı)

LED kırmızı renkte hızla yanıp söner.

Telsizi KAPATMAK için klik sesi duyana ve telsiz LED göstergesi SÖNENE kadar Açma/Kapatma/Ses Düğmesini saat yönünün tersine çevirin.

SESI AYARLAMA

Sesi artırmak için Açma/Kapatma/Ses Düğmesini saat yönünde veya sesi azaltmak için saat yönünün tersine çevirin.

Türkçe

Not: Ses yüksekken veya sesi ayarlarken telsizi kulağınıza çok yaklaştırmayın.

EKRANI OKUMA

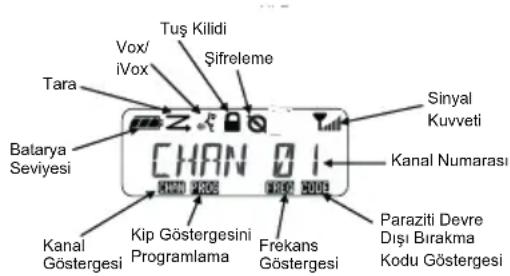

Tara Vox/ iVox Tuş Kilidi Şifrelme Batarya Seviyesi CHAN Kanal Numarası Kanal Göstergesi Kip Göstergesini Programlama Frekans Göstergesi Paraziti Devre Dışı Birakma Kodu Göstergesi Sinyal Kuvveti

Not: Burada gösterilen telsiz ekranı sadece simgelerin yerlerini göstermek içindir. Her telsiz ekranı modele veya bölgeye göre mevcut önceden programlanmış telsiz varsayılanlarına ve özelliklerine göre farklı görünebilir (kanal ve kod). PTT düğmesi dışındaki herhangi bir düğmeye basınca aydınlatma açılır.

KANAL SEÇME

Kanal seçmek için istediğiniz kanala gidene kadar Kanal Seçim Düğmesini döndürün. Bir ses seçili kanalı belirtir.

Her kanalın kendi Frekansı, Paraziti Devre Dışı Bırakma Kodu ve Tarama Ayarları vardır.

KONUŞMA VE İZLEME

Yayın yapan birisinin 'konuşmasını bölmekten' kaçınmak için yayın yapmadan önce trafiği izlemek önemlidir

İzlemek için SB1(*) düğmesine uzunca basarak kanal trafiğine erişin. Etkinlik yoksa 'statik' bildirimini duyarsınız. Çıkmak için SB1 düğmesine tekrar basın. Kanal trafiği ortadan kalktığıında PTT düğmesine basarak çağrınıza devam edin. Yayın sırasında LED Göstergesi sürekli kırmızıda kalır.

Notlar:

• Geçerli bir kanaldaki tüm etkinliği dinlemek için SB1 düğmesine kısa basarak CTCSS/DPL kodunu 0'a ayarlayın. Bu özelliğe 'CTCSS/DPL Erteleme (Susturucu SESSİZ olarak ayarlıdır)'.
• (*) Bu SB1 düğmesinin farklı bir kip için ayarlanmamış olduğunu gösterir.

ÇAĞRI ALMA

1. İstediğiniz kanala gidene kadar Kanal Seçim Düğmesini döndürerek bir kanal seçin.
2. PTT düğmesinin bırakıldığından emin olun ve ses etkinliğini dinleyin.
3. Telsiz çağrı alırken LED Göstergesi sürekli kırmızıda kalır.
4. Yanıtlamak için telsizi dikey olarak ağzınızdan 2,5 - 5 cm (1 - 2 inç) uzakta tutun. Konuşmak için PTT düğmesine basın, dinlemek için düğmeyi bırakın.

Not: Telsiz çağrı alırken veya yayın yaparken LED Göstergesi sürekli kırmızıda kalır.

Sinyal Gücü Göstergesi ve Kanal Meşgul Göstergeleri

Herhangi bir frekansta etkinlik varken telsizdeki Sinyal Gücü Göstergesi simgesi ( )yanıp sönecektir (çubuklar olmadan) ve telsiz LED'i sürekli turuncuda kalacaktır. Telsiz Sinyal Gücü Göstergesi simgesi, kapsama alanına bağlı olarak 1'den (en zayıf) 6'ya (en güçlü) kadar değişebilir. Telsiz, alım kipindeyken Sinyal Gücü Göstergesi simgesi çubuklarla görünür.

Not: Sinyal yolunu tıkayan engeller gelen sinyali etkiler.

Sinyal Gücü Göstergesi CHAN 16

KONUŞMA MESAFESI

XT Serisi telsizler performansı en üst seviyeye çıkaracak ve sahadaki yayın mesafesini geliştirecek şekilde tasarlanmıştır. Paraziti önlemek için 1,5 metreden daha yakın mesafede birden fazla telsiz kullanmamanız tavsiye edilir. XT460'ın kapsama alanı 16.250 metrekare, 13 kat ve düz alanlarda 9 km'dir.

Konuşma mesafesi alana bağlıdır. Beton yapılar, yoğun bitki örtüsü ile iç mekanda ve araçta kullanma telsizin konuşma mesafesini etkiler. Düz açık alanlarda 9 kilometreye kadar bir alanı kapsayacak şekilde en iyi mesafeye erişilir. İzlenen yolda binalar ve ağaçlar varsa ortalama bir mesafeye erişilir. İletişim yolunu engelleyen yoğun bitki örtüsü ve dağlar varsa en az mesafede erişim sağlanır.

Düzgün çift yönlü bir iletişim sağlamak için Kanal, Frekans ve Paraziti Devre Dışı Bırakma Kodları her iki telsizde de aynı olmak zorundadır. Bu, telsizde önceden programlanmış kayıtlı profile bağlıdır:

1. Kanal: Telsizin kullandığı mevcut kanaldır, telsiz modeline bağlıdır.
2. Frekans: Telsizin yayın yapmak/almak için kullandığı frekanstır.
3. Paraziti Devre Dışı Bırakma Kodu: Bu kodlar, kod kombinasyonları seçimi sağlayarak parazitin en aza indirilmesini sağlar.
4. Şifreleme Kodu: Belirli kodlara ayarlı olmayan telsizlerde dinleme için yayınların karışık çıkmasını sağlayan kodlardır.
5. Bant Genişliği: Bazı frekansların en iyi ses kalitesi için öteki telsizlerle eşleşmesi gereken seçilebilir kanal aralığı vardır.

Frekansların ve kanallardaki CTCSS/DPL kodlarının nasıl ayarlanacağı hakkında daha fazla bilgi için bkz. "Gelişmiş Yapılandırma Kipi", sayfa 34.

TELSIZ LED GÖSTERGELERI

TELSİZ DURUMU	LED GÖSTERGESİ
Kanal Adını Düzenle	Kırmızı sinyal
Kanal Meşgul Sürekli Turuncu
Kopyalama Kipi Çift Turuncu Sinyal
Kopyalama Devam Ediyor Sürekli Turuncu
Çalıştırmada Düzeltilemez Hata	Bir Yeşil Yanıp Sönme, Bir Turuncu Yanıp Sönme, Bir Yeşil Yanıp Sönme, ardından 4 saniyelik tekrar
Batarya Zayıf	Turuncu Sinyal
Zayıf Batarya Kapanması	Hızlı Turuncu Sinyal
İzleme LED KAPALI
Çalıştırma	2 saniye boyunca Sürekli Kırmızı
‘Boşta’ Programlama Kipi / Kanal Kipi	Yeşil Sinyal
Tarama Kipi	Hızlı Kırmızı Sinyal
Gönderme (Tx)/Alma (RX)	Sürekli Kırmızı
VOX/iVOX Kipi	Çift Kırmızı Sinyal

ELLER SERBEST KULLANIM/VOX

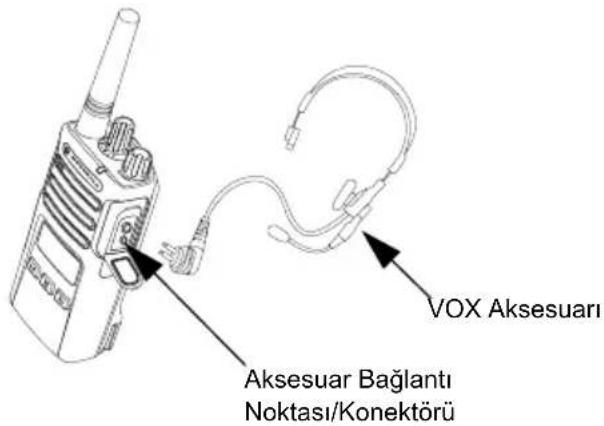

VOX Aksesuarı Aksesuar Bağlantı Noktası/Konektörü

Motorola XT serisi telsizler uyumlu VOX aksesuarları kullanıldığında eller serbestken (VOX) çalışabilir.

Uyumlu VOX Aksesuarları İle

VOX hassasiyet seviyesinin varsayılan fabrika ayarı Orta Düzey'dir ('2'). VOX'u kullanmadan önce VOX hassasiyet seviyesini '2'den farklı bir seviyeye getirmek için Müşteri Programlama Yazılımı'ni (CPS) kullanın. Ardından aşağıdaki adımları uygulayın:

1. Telsizi KAPALI duruma getirin.

2. Aksesuar kapağını açın.

3. Ses aksesuarının fişini nazikçe aksesuar bağlantı noktasına takın.
4. Telsizi AÇIN. LED Göstergesi iki defa kırmızı yanıp sönecektir.
5. Aksesuarı kulağınıza yaklaştırmadan ÖNCE telsiz sesini kısın.
6. Yayın yapmak için aksesuar mikrofonuna konuşun, yayın almak için konuşmayı bırakın.
7. PTT düğmesine basarak ya da ses aksesuarını çıkararak VOX geçici olarak devre dışı bırakılabilir.

VOX, CPS kullanmadan, (Menü) düğmesi kullanılarak da etkinleştirilebilir.

Not: Aksesuarların siparişi için Motorola satış noktasıyla iletişime geçin.

iVOX Hassasiyetini Ayarlama

Telsiz aksesuarının ya da mikrofonun hassasiyeti farklı çalışma ortamlarına uyumluluk göstermeleri için ayarlanabilir. iVOX hassasiyet seviyesi CPS ya da Menü düğmesi aracılığıyla programlanabilir.

Varsayıla değer 3'tür. iVOX, aşağıda listelenen herhangi bir değere ayarlanabilir.

• 1 = Yüksek ses giriş düzeyleri Tx'i tetikler
  • 2 = Orta düzey hassasiyet
  • 3 = Düşük ses giriş düzeyleri Tx'i tetikler

Mikrofon Kazancı

Mikrofon hassasiyeti farklı kullanıcı ve çalışma ortamlarına uyumluluk göstermesi için ayarlanabilir.

Bu özellik (Menü) düğmesi ya da CPS kullanarak ayarlanabilir. Mikrofon varsayılan ayarı 2'dir (orta düzey kazanç).

Aksesuarsız Eller Serbest Kullanım (iVOX)

• iVOX'u etkinleştirmek için telsizi AÇARKEN PTT düğmesine basın. « simgesi yanıp söner.
• iVOX, PTT düğmesine basarak geçici olarak devre dışı bırakılabilir.
• PTT düğmesine kısaca basmak iVOX'u tekrar etkinleştirir.

Not:

• Konuşmaya başladığınız anla telsizin ilettiği an arasında kısa bir gecikme vardır.
• VOX/iVOX hassasiyeti hakkında daha fazla bilgi için bkz. "VOX /iVOX Hassasiyetini Ayarlama – Menü", sayfa 29.

Kullanıcı Kipinde Sesli İstemi Değiştirme

Kullanıcı Kipinde Sesli İstemi etkinleştirmek/ devre dışı bırakmak için radyoyu AÇARKEN SB1 Düğmesine kısaca basın. (Varsayılan AÇIK olarak ayarlıdır).

Güç Açık - Ton Kipi

Güç açık ton kipini etkinleştirmek/devre dışı bırakmak için telsizi açarken art arda hızlı bip sesi ve programlanmış güç açık sesli anonsunu duyana kadar SB1 ve SB2 tuşlarına aynı anda 2-3 saniye basın.

Fabrika Varsayılanlarına Sıfırlama

Fabrika Varsayılanlarına Sıfırlama tüm telsiz özelliklerini orijinal varsayılan ayarlarına yeniden ayarlar. Bunun için telsizi AÇARKEN yüksek tonda civiltı sinyali duyana kadar PTT, SB1 ve SB2 düğmelerine aynı anda basın.

Tuş Takımı Bip Sesleri

Tuş Takımı Bip Seslerini etkinleştirmek/devre dışı bırakmak için telsizi AÇARKEN 'civiltı' sesini duyana kadar SB2 düğmesine kısaca basın.

Tuş Takımı Kilidini Açma/Kilitleme

Telsiz ayarlarınızı yanlışlıkla değiştirmeyi engellemek için tuş takımını kilitleyebilirsiniz. Telsiz tuş takımını kilitlemek için (Menü) düğmesini 4 saniye boyunca basılı tutun.

Not: PTT Düğmesi ve Programlanabilir Düğme A (Çağrı Tonu özelliği atanmışsa) bu özellik kullanarak kilitlenemez.

TUŞ Kılıdi simgesi CHAN 16

MENÜ SEÇENEKLERI

Telsiz MENÜ'süne ulaşmak için (Menü) düğmesine kısa basın. Telsiz özellik seçeneklerini gösterir. Her seçenekte gezinmek için ◀A ve ▶ dB düğmelerini kullanın. İstediğiniz seçeneğin ayarını yaptıktan sonra:

• kaydedip diğer seçeneğe geçmek için (Menü) düğmesini basabilirsiniz ya da
• PTT düğmesine uzunca basarak kaydedip çıkabilirsiniz ya da
• değişiklikleri kaydetmeden çıkmak için telsizi KAPATABİLİRSİNİZ.

10 saniyeden fazla bir süreliğine etkinlik algılanmadığında MENÜ kipi otomatik olarak zaman aşımına uğrar.

VOX /iVOX Hassasiyetini Ayarlama – Menü

VOX/iVOX hassasiyet ayarları CPS kullanarak yapılacağı gibi MENU aracılığıyla da yapılabilir. MENU aracılığıyla ayarları değiştirmek için VOX ya da iVOX'u etkinleştirdiğinizden emin olun.

(Daha fazla bilgi için bkz. "Eller Serbest Kullanım/VOX", sayfa 27 ya da "Aksesuarsız Eller Serbest Kullanım (iVOX)", sayfa 28). VOX/iVOX etkinleştirildikten sonra (Menü) düğmesine kısaca basın.

(Menü) düğmesine bastığınızda iVOX etkinleştirilmişse telsiz şunları gösterecektir:

I 0x 3

(Menü) düğmesine bastığınızda VOX etkinleştirilmişse (telsize takılı bir aksesuarla birlikte) telsiz şunları gösterecektir:

10" 3

VOX /iVOX Hassasiyetini Ayarlama – CPS

VOX/iVOX çalışması sırasında farklı çalışma çevreleriyle uyum sağlamaları için telsiz aksesuarlarının ya da mikrofonunun hassasiyeti ayarlanabilir. VOX/iVOX hassasiyeti CPS ile programlanabilir.

Mikrofon Kazanç Menüsü

Mikrofon hassasiyeti farklı kullanıcı ve çalışma ortamlarına uyumluluk göstermesi için ayarlanabilir.

Telsiz koyu 'IMIC' harflerini ve VOX simgesini gösterip mevcut mikrofon kazanç seviyelerini şu şekilde gösterene kadar, (Menu) düğmesine basın:

Mikrofon Kazanç ayarlarında geçiş yapmak için ◀A ve ▶ düğmelerine basın:

• 1 = D ü şük kazanç

• 2 = Orta düzey kazanç
• 3 = Yüksek kazanç

İstediğiniz Mikrofon Kazanç Seviyesini seçtikten sonra kaydetmek ve diğer adıma geçmek için (Menü) düğmesine basın ya da değişiklikleri kaydetmeden çıkmak için telsizi KAPATIN. Mikrofon kazancı, CPS kullanarak da konfügüre edilebilir.

Mikrofon Aksesuarı Kazanç Seviyesi

Aksesuarlar için Mikrofon Kazanç seviyesi, Mikrofon Aksesuarı Kazanç Menüsünden konfigüre edilebilir. Telsiz koyu "MIC" harflerini ve VOX simgesini gösterip mevcut mikrofon kazanç seviyelerini şu şekilde gösterene kadar, (Menu) düğmesine basın:

MIC PROG

Aksesuar Mikrofon Kazancı ayarlarında geçiş yapmak ve istediğiniz Mikrofon Aksesuar Kazanç Seviyesini seçmek için Ve düğmelerine basın

• 1 = D ü şük kazanç

• 2 = Orta düzey kazanç
• 3 = Yüksek kazanç

İstediğiniz Mikrofon Aksesuarı Kazanç Seviyesini seçtikten sonra kaydetmek ve diğer adıma geçmek için (Menü) düğmesine basın ya da değişiklikleri kaydetmeden çıkmak için telsizi KAPATIN. Mikrofon Aksesuar Kazanç Seviyesi, CPS kullanarak da konfügüre edilebilir.

Not: VOX ve iVOX etkinleştirildiyse Mic ya da iMic, XT460 modellerinde Kullanıcı Kipinde konfügüre edilemez, çünkü VOX ve iVOX varsayılan ayarları yüksek mikrofon kazancına ayarlıdır.

Çağrı Tonları

Çağrı Tonları özelliği sesli bir tonu sizinle aynı kanalda bulunan telsizlere konuşmak üzere olduğunuza dair uyarı göndermenizi ya da konuşmadan uyarı göndermenizi sağlar.

'Çağrı Tonu Seçim Kipinde' telsiz için çağrı tonunu konfigüre edebilirsiniz. Mevcut ayarlar telsizinizin desteklediği maksimum çağrı tonu sayısına bağlıdır.

Çağrı Tonlarını programlamak için telsiz koyu "TON" harflerini gösterip mevcut Çağrı Tonunu gösterene kadar (Menü) düğmesine basın.

Çağrı Tonları ayarlarında geçiş yapma ve istediğiniz çağrı tonu değerini (0, 1, 2 ya da 3) seçmek için ◀A ve ▶ düğmelerine basın. Farklı bir değer seçtiğiniz her anda telsiz seçtiğiniz çağrı tonunu çalacaktır (0 değeri hariç).

İstediğiniz çağrı tonunu seçtikten sonra kaydetmek ve diğer adıma geçmek için (Menü) düğmesine basın ya da değişiklikleri kaydetmeden çıkmak için telsizi KAPATIN. Çağrı Tonları, CPS kullanarak da konfüre edilebilir.

Tarama Listesi Menüsü

Telsizde belirli bir kanal frekansı için Tarama Listesi Menüsünden Kanal Tarama Özelliğini etkinleştirebilirsiniz. Tarama Menüsüne girmek için telsiz, kanal numarasını ve CHAN simgesini gösterip mevcut ayarları ('EVET' veya 'HAYIR') şu şekilde gösterene kadar (Menü) tuşuna basın:

Z 01 YES CHAN PROG

TARAMAYI etkinleştirmek ('EVET') ya da devre dışı ('HAYIR') bırakmak için ◀A ve ▶ düğmelerine basın. Bütün kanalları taramak için SB1 veya SB2 düğmelerine basın. Tarama ayarlarını seçtikten sonra kaydetmek ve diğer adıma geçmek için ▶ (Menü) düğmesine basın ya da değişiklikleri kaydetmeden çıkmak için telsizi KAPATIN. Tarama Listesi Menüsü, CPS kullanarak da konfüre edilebilir.

PROGRAMLAMA ÖZELLIKLERI

Telsizinizdeki bütün özellikleri kolayca programlamak için Müşteri Programlama Yazılımını (CPS) ve programlama kablosunu kullanmanız önerilir.

CPS yazılımı

www.motorolasolutions.com/XTSeries

adresinden ücretsiz indirilebilir.

GELİŞMIŞ YAPILANDIRMA KIPI

'Programlama Kipini' girmek için telsizi AÇARKEN PTT Düğmesi ile SB1 Düğmesini aynı anda 3 saniyeliğine basılı tutun. Bir ses, telsizin 'Programlama Kipine' girdiğini belirterek Kanal Numarasını anons eder. Telsiz LED'i yeşil yanıp söner.

Telsiz 'Programlama Kipine' ayarlandığında PROG simgesi görüntülenir ve mevcut ayarlanmış kanal adı yanıp sönerek programlamak istediğiniz kanalı seçmeniz için Kanal Seçim Düğmesini çevirebileceğinizi gösterir.

CHAN 16 PROG Programlama Kipi

'Programlama Kipinde' telsiz mevcut farklı programlama kipleri arasında değişerek her kanal için değer ayarlayabilir:

• F r e k a n s l a r ,
- CTCSS/DPL Kodları (Paraziti Devre Dışı Bırakma Kodu),
- Şifreleme ve
- Tarama.

• Değişiklikleri kaydetmeden farklı 'Programlama Seçim Kiplerinde' ilerlemek için PTT Düğmesine ya da (Menu) Düğmesine kısa basın.
• Değişiklikleri kaydetmek için PTT Düğmesine uzun basın. Telsiz 'Boşta' Programlama Kipine geri döner.

• 'Boşta' Programlama Kipindeyken 'Programlama Kipinden' çıkmak için PTT düğmesine uzun basın.

• 'Programlama Kipi' seçeneklerinin başına döndüğünüzde telsizi KAPATSANIZ dahi telsiz yaptığınız tüm değişiklikleri otomatik olarak kaydeder.

• Telsizi kapatarak 'Programlama Kipinden' değişiklikleri kaydetmeden çıkın ('Programlama Kipi' seçeneklerinin başına dönmediğiniz takdirde).

Programlamak istediğiniz kanalı seçtikten sonra 'Frekans Programlama Kipine' ulaşana kadar seçeneklerde gezinmek için PTT ya da Menü) düğmesine basın.

Telsiz frekans kodlarını aşağıdaki gibi gösterir:

16 Rx 01 CHAN PROG /FREQ

İstediğiniz frekansı programlamak için ve ▶ düğmelerini kullanarak ihtiyacınız olan frekans kod değerini belirleyin. PTT düğmesine kaydedip çıkmak için uzun basın ya da kaydetmeden diğer programlama özelliğine geçmek için PTT düğmesine kısa basın.

Programlamak istediğiniz kanalı seçtikten sonra 'Kod Programlama Kipine' ulaşana kadar seçeneklerde gezinmek için PTT ya da (Menü) düğmesine basın.

Telsiz CTCSS/DPL kodlarını aşağıdaki gibi gösterir:

İstediğiniz kodu programlamak için ayarlamak istediğiniz CTCSS/DPL kod değerlerine ulaşana kadar ◀A ve ▶ düğmelerini kullanın. PTT düğmesine kaydedip çıkmak için uzun basın ya da kaydetmeden diğer programlama özelliğine geçmek için PTT düğmesine kısa basın.

ŞIFRELEME ÖZELLIĞINI PROGRAMLAMA

Şifreleme özelliği aynı koda sahip olmayan ve yaptığınız yayını dinleyen kişilerin karmaşık sesler duymasını sağlar. Bu özellik gizliliği garanti etmez, ancak araya ekstra bir gizlilik katmanı yerleştirir. Şifreleme özelliğinin varsayılan ayarı KAPALI'dır.

'Programlama Kipine' girdikten sonra ve Şifreleme özelliğini (☐) etkinleştirmek istediğiniz kanalı seçtikten sonra telsiz, Şifreleme Programlama Kipine gelene kadar PTT düğmesine ya da ☐ (Menü) düğmesine

kısaca basarak programlama kiplerinde gezinebilirsiniz.

Telsiz şifreleme ayarlarını aşağıdaki gibi gösterir:

Mevcut şifreleme değeri ekranda yanıp söner. ◀A ve ▶ düğmelerine basarak istediğiniz şifreleme değerini (0, 1, 2, 3 ya da 4) seçebilirsiniz. PTT düğmesine kaydedip çıkmak için uzun basın ya da kaydetmeden diğer programlama özelliğine geçmek için PTT düğmesine kısa basın.

Not: Değer 0'a ayarlıyken şifreleme devre dışı bırakılır.

TARA

Tarama, konuşmaları algılamanız için diğer kanalları izlemenizi sağlar. Telsiz bir yayın algıladığında taramayı durdurur ve aktif kanala gider. Bu da kanalı el ile değiştirmeden kanaldaki insanlarla konuşmanızı ya da onları dinlemenizi sağlar. Bu süre içinde Kanal 2'de bir konuşma devam ediyorsa telsiz Kanal 1'de kalır ve Kanal 2'yi duymazsınız. Kanal 1'de konuşma durunca telsiz taramaya devam etmeden önce 5 saniyeliğine bekler.

- Taramayı başlatmak için SB1 ya da SB2 düğmelerinden birine (tarama için programlanmış) basın. Telsiz, kanal aktivitesi algıladığında bu kanaldaki aktivite bitene kadar bu kanalda durur. PTT düğmesine basarak kanallar arasında geçmek zorunda kalmadan yayın yapan kişiye (ya da kişilere) cevap verebilirsiniz.

Not: Tarama, CPS aracılığıyla SB1 ya da SB2 düğmelerinden birine programlanmalıdır. Tarama/İstenmeyen Kanalı silme düğmesi varsayılan ayar olarak SB2 olarak atanmıştır. Otomatik Tarama belirli bir kanal için etkinleştirilmişse taramayı başlatmak için (tarama için programlanmış) SB1 veya SB2 tuşlarından birine basmayın, telsiz bunu otomatik olarak yapacaktır.

• Taramayı durdurmak için SB1 ya da SB2 düğmelerinden birine (tarama için programlanmış) tekrar kısaca basın.
• Telsiz tarama yaparken PTT düğmesine bastığınızda telsiz, Tarama etkinleştirilmeden önce seçilen kanalda yayın yapacaktır. 5 saniye için hiçbir yayın gerçekleşmezse tarama devam eder.
• Paraziti Devre Dışı Bırakma Kodları (CTCSS/DPL) olmadan tarama yapmak istiyorsanız CTCSS/DPL Programlama Seçim Kipindeki kanalların kod ayarlarını 0'a getirin.

Not: Telsiz Tarama seçeneğine ayarlıyken LED Göstergesinde Kırmızı Sinyal yanıp söner.

TARAMA LISTESINI PROGRAMLAMA

Telsizinizdeki her kanal için Telsiz Tarama ayarlarını etkinleştirebilir ya da devre dışı bırakabilirsiniz. Bunu yapmak için 'Programlama Kipine' girin ve programlamak istediğiniz kanalı seçin. PTT düğmesine ya da Menü (Menü) düğmesine basarak 'Tarama Programlama Kipine' ulaşana kadar programlama kiplerinde gezinin.

Telsiz, Tarama Programlama Kipini aşağıdaki

Z 01 YES CHAN PROG Tarama Simgesi

gibi gösterecektir:

Hem kanal numarası hem mevcut tarama ayarı (EVET = Etkinleştir veya HAYIR = Devre Dışı Bırak) ekranda yanıp sönerek ayarı yapabileceğinizi belirtir. Kanal numarasını ayarlamak için istediğiniz kanal numarasına ulaşana kadar Kanal Seçme Düğmesini çevirin.

Tarama özelliğini etkinleştirmek ('EVET') ya da devre dışı bırakmak ('HAYIR') için ◀A ve ▶ dB düğmelerine basın. Kanal numarasını konfigüre etmek için SB1 ve SB2 düğmelerini kullanın. İhtiyacınız olan değerleri ayarladıktan sonra çıkmak ve kaydetmek için PTT düğmesine uzun basın ya da kaydetmeden bir sonraki programlama özelliğine geçmek için PTT düğmesine kısaca basın.

Not: Telsizdeki Maksimum Kanal (MAX CHAN) 1'e ayarlanmışa Tarama Programlama seçeneği devre dışı bırakılır ve telsizi ekranında gösterilmez.

Kanal İsimleri Düzenleme

Kanal İsemini düzenlemek için telsizi AÇIN ve PTT düğmesiyle beraber ◀A düğmesini aynı anda 3 saniye boyunca basılı tutun. 'Kanal İsim Kipine' girdikten sonra telsiz özel bir bip sesi çıkaracaktır.

Telsiz ekranı mevcut kanal ismini ve yanıp sönen kanal numarasını aşağıdaki gibi gösterir:

Düzenlemek istediğiniz kanal numarasını, Kanal Seçme Düğmesini döndürerek seçin. Kanal numarasını seçikten sonra kanal isimlerini düzenlemeye başlamak için PTT ya da (Menü) düğmesine kısaca basın.

• Değiştirilecek karakter yanıp sönmeye başlar. Bu karakter boşluksa bir imleç yanıp sönmeye başlar.
• Karakteri değiştirmek için istediğini karaktere ulaşana kadar ◀A ve ▶ düğmelerine basın.

Sağdaki diğer karaktere geçmek için (Menü) düğmesine basın. Karakter dizisi [A-Z], " "(Boşluk), [0-9] ve Özel Karakterlerdir. Küçük harfe izin verilmez.

Kaydedip diğer kanalı düzenlemek ve 'Kanal İsim Kipine' geri dönmek için PTT düğmesine uzun basın ya da değişiklikleri kaydetmeden çıkmak için telsizi KAPATIN.

Not: Kanal ismi boş bırakılmışsa PTT düğmesine uzun basmak ismi kaydetmeyecek ya da olduğu gibi bırakmayacaktır.

İSTENMEYEN KANALI SILME

İstenmeyen Kanalı Silme seçeneği Tarama Listesinden geçici olarak kanal silmenizi sağlar. Telsizin tarama özelliğini bloke eden 'istenmeyen' kanallardaki alakasız konuşmalar için bu özellik faydalıdır.

Tarama Listesinden bir kanal silmek için:

• SB2(*) düğmesine kısaca basarak Tarama kipini başlatın.
• Telsiz, kaldırmak istediğiniz kanalda tarama yapmayı bırakana kadar bekleyin. Bu kanalı silmek için SB2 düğmesine uzun basın. Kanalı tarama etkinken silemezsiniz (ana kanal).
• Siz SB2 düğmesine kısaca basıp tarama kipinden çıkana kadar ya da telsizi KAPATIP tekrar AÇANA kadar kanal yeniden taranmaz.

Not: (*) Bu, SB2 düğmesinin farklı bir kip için ayarlanmadığını gösterir.

MÜŞTERI PROGRAMLAMA YAZILIMI (CPS)

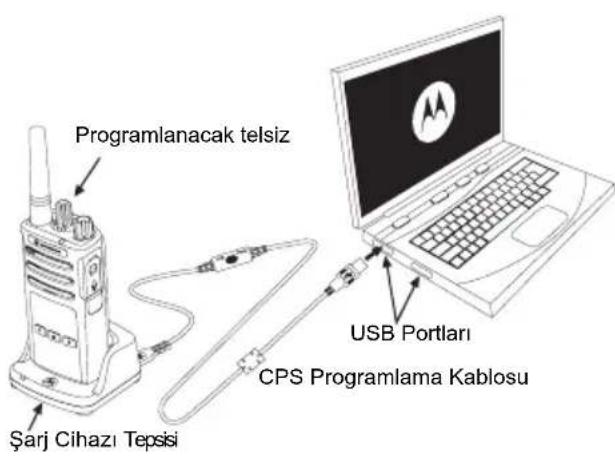

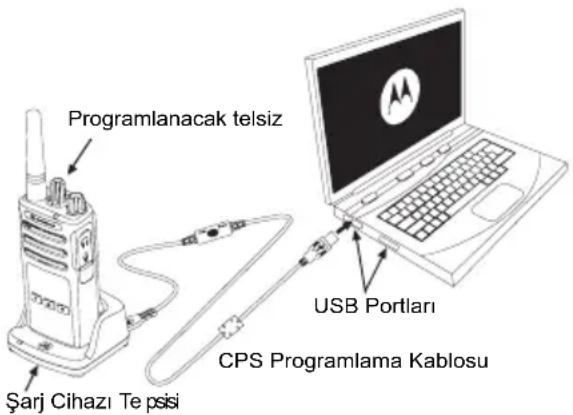

Programlanacak telsiz Çarj Cihazı Te pisi USB Portları CPS Programlama Kablosu

Şekil 1: Telsizi CPS'ye ayarlama

Telsizinizin özelliklerini programlamanın ve değiştirmenin en kolay yolu Bilgisayar Programlama Yazılımı (CPS) ve CPS Programlama Kablosu kullanmaktır (*). CPS Yazılımı web tabanlı indirilebilir yazılım olarak şu adreste ücretsiz olarak bulunmaktadır:

Programlamak için XT Serisi telsizi Şarj Cihazı Tepsisi ve CPS Programlama Kablosu aracılığıyla gösterildiği gibi bağlayın (bkz. Şekil 1, sayfa 40). CPS Programlama Kablosunun anahtarını 'CPS Kip'ine getirin.

CPS, Zaman Aşımı Zamanlayıcısı, Tarama Listesi, Çağrı Tonları, Şifreleme ve Gürültü Bastırması gibi özelliklerin yanı sıra frekanslar, PL/DPL Kodları gibi özellikleri programlamanızı sağlar. CPS çok yararlı bir araçtır, çünkü aynı zamanda Ön Panel Telsiz Programlamasını kilitleyebilir ya da herhangi belirli bir telsiz özelliğinin değiştirilmesini (vanlıslıkla önceden ayarlanmış telsiz değerlerinin silinmesini önlemek için) kısıtlayabilir. CPS ayrıca telsiz profil yönetimi için şifre ayarlama seçeneği sunarak güvenliği sağlar. Daha fazla bilgi için Kullanıcı Kılavuzu'nun sonundaki Özellikler Özet Çizelgesi Bölümü'ne bakın.

Not: (*) CPS Programlama Kablosu P/N# HKKN4027_ ayrı satılan bir aksesuardır. Daha fazla bilgi için lütfen Motorola satın alma noktasıyla iletişime geçin.

Zaman Aşımı Zamanlayıcısı'nı ayarlayarak PTT düğmesine basıldığında yayınlar kapatılabilir.

Gürültü Bastırma

Gürültü Bastırma kaybolan taşıyıcı tespiti sırasında istenmeyen gürültüyü (hat gürültüsünü) ortadan kaldırır. Diğer telsizlerle uyumlu olması için bu değeri 180 ya da 240 olarak ayarlayabilirsiniz.

- Önceki sayfalarda tanımlanan özellikler CPS'nin sahip olduğu özelliklerin sadece bazılarıdır. CPS daha fazla özellik sağlar. Daha fazla bilgi için CPS'deki YARDIM dosyasına bakın.

- CPS yazılımında mevcut olan özelliklerin bazıları telsiz modeline göre çeşitlilik gösterebilir.

KOPYALAMA TELSIZLERI

XT Serisi telsiz profillerini bir Kaynak Telsizden Hedef Telsize şu 3 yöntemden birini kullanarak kopyalayabilirsiniz:

• Çok Üniteli Şarj Cihazı Kullanarak (MUC- isteğe bağlı aksesuar),
• İki tane Tek Üniteli Şarj Cihazı (SUC) ve Telsizden Telsize kopyalama kablosu (isteğe bağlı aksesuar) Kullanarak,
  • CPS (ücretsiz yazılım indirme)

Çok Üniteli Şarj Cihazı ile Kopyalama (MUC)

Yuva 1 Yuva 4 "KOPYA" simgesi Yuva 2 "KOPYA" simgesi Yuva 5

Çok Üniteli Şarj Cihazı kullanarak kopyalama yapmak için en az iki telsiz bulunmalıdır:

• Kaynak telsiz (profilin alındığı telsiz) ve
- Hedef telsiz (kaynak telsizden profilin kopyalanacağı telsiz).

Kaynak telsiz 1. veya 4. Yuvalardan birindeyken Hedef telsiz 2. veya 5. Yuvalardan birinde olup Çok Üniteli Şarj Cihazının yuvalarında şu şekilde eşleşmelidir:

• 1 ve 2 ya da

• 4 v e 5

Kopyalama sırasında Çok Üniteli Şarj Cihazının güç kaynağına takılmasına gerek yoktur, fakat BÜTÜN telsizlerin tamamen şarj edilmiş bataryaları olmalıdır.

1. Hedef Telsizi AÇIN ve Çok Üniteli Şarj Cihazlarında birine yerleştirin.
2. Aşağıdaki adımları izleyerek Kaynak telsizi açın:
3. Telsizi AÇARKEN, PTT ve SB2 düğmelerine aynı anda uzunca basın.

- "Cloning" ("Kopyalama") sesi duyulana kadar 3 saniye bekleyin, ardından tuşları bırakın.

1. Kaynak telsizi, adım 1'de seçtiğiniz hedef telsiz yuvasıyla eşleşen yuvaya yerleştirin. SB1 düğmesine basın ve bırakın.
2. Kopyalama tamamlandıktan sonra Kaynak Telsiz sesli bir şekilde "successful" ("başarılı") (kopyalama başarılı) ya da "fail" ("başarısız") (kopyalama işlemi başarısız oldu) şeklinde anons yapar. Kaynak telsiz ekranlı bir modelse görüntü ekranında 'Pass' ('Başarılı') ya da 'Fail' ('Başarısız') göstergeleri belirecektir (5 saniye içinde bir tın duyulacaktır).
3. Kopyalama iş lemini tamamladıktan sonra 'kopyalama' kipinden çıkmak için telsizleri KAPATIN ve tekrar AÇIN.

Telsizlerin nasıl kopyalanacağını dair daha fazla detay Çok Üniteli Şarj Cihazı ile birlikte verilen Talimat Kitapçığında bulunmaktadır.

Çok Üniteli Şarj Cihazı sipariş ederken şuraya başvurun: P/N# PMLN6384_.

Notlar:

• Kopyalama başarısız olursa bkz. "Kopyalama Başarısız Olursa Ne Yapılmalı", sayfa 46.
• Kopyalama işleminin başarıyla gerçekleşmesi için eşlenmiş Hedef telsizler ve Kaynak telsizler aynı bant tipine sahip olmalıdır.
• Çok Üniteli Şarj Cihazı yuva numaraları, Motorola logosu ön tarafa bakacak şekilde soldan sağa doğru okunmalıdır.

CPS ve Kopyalama Kablosu (İsteğe Bağlı Aksesuar)

• Hem CPS hem de Kopyalama Kabloları, XT Serisi telsizler ya da XTNi serisi telsizlerle çalışmak için yapılmıştır. Kopyalama kablosu XT ve XTNi serisi telsizlerin oluşturduğu cihaz topluluğunu desteklemektedir.
• CPS kablo XT serisi telsizleri programlar. Kablo anahtarının "Flaş" ya da "CPS" konumunda olduğundan emin olun. XTNi telsizi CPS kablosuyla programlamak için kablo anahtarının CPS konumunda olduğundan ve USB dönüştürücünün CPS kablo kitinde kabloya takılı bir şekilde sağlandığından emin olun.

• Kopyalama kablosu size şunları kopyalama imkanı sağlar:

• XT Serisi telsizler. Anahtarın "Cloning" ya da "Legacy" konumunda olduğundan emin olun.
  – XTNi Serisi telsizler. Kopyalama kablosunun her bir ucunda bir USB dönüştürücüyle anahatarın "Legacy" konumunda olduğundan emin olun.

– XT ve XTNi Serisi telsizler. Anahtarın "Legacy" konumunda olduğundan emin olun ve XTNi Tek Üniteli Şarj Cihazında, USB dönüştürücü kullanın. Kopyalama Kablo Kitinde 1 adet USB dönüştürücü bulunur.

CPS Kablosu

Telsizden Telsize (R2R) Kopyalama Kablosu (İsteğe Bağlı Aksesuar) kullanarak Telsiz Kopyalama

Kullanma Talimatları

1. Kopyalama işlemine başlamadan önce şunlara sahip olduğunuzdan emin olun:

- Telsizlerin her birinde tamamen şarj edilmiş batarya.

- İki tane Tek Üniteli Şarj Cihazı (SUC) ya da RM Serisi telsizleri kopyalamak için 2 Tek Üniteli Şarj Cihazı ya da XT Serisi telsiz için 1 Tek Üniteli Şarj Cihazı ve XTNi Serisi telsizler için 1 Tek Üniteli Şarj Cihazı.

• Telsizleri KAPATIN ve

1. Tek Üniteli Şarj Cihazlarından bütün kabloları (güç kaynağı ya da USB kabloları) çıkarın.

2. Kopyalama kablosu mini USB konektörünün bir tarafını birinci Tek Üniteli Şarj Cihazına diğer ucunu ikinci Tek Üniteli Şarj Cihazına takın.

Not: Kopyalama işlemi sırasında Tek Üniteli Şarj Cihazına güç uygulanmaz. Bataryalar şarj olmaz. İki telsiz arasında sadece veri iletişimi kurulur.

1. Hedef Telsizi AÇIN ve Tek Üniteli Şarj Cihazlarında birine yerleştirin.

2. Kaynak Telsizi aşağıdaki adımları izleyerek AÇIN:

- Telsizi AÇARKEN, PTT ve SB2 düğmelerine aynı anda uzunca basın.

- Tuşları bırakmadan önce 3 saniye bekleyin, ardından "Cloning" ("Kopyalama") kelimesini söyleyen belirgin bir ses tonu duyarsınız.

1. Kaynak Telsizi Tek Üniteli Şarj Cihazına Yerleştirin. SB1 düğmesine basın ve bırakın.
2. Kopyalama tamamlandığında Kaynak Telsiz sesli bir şekilde "successful" ("başarılı") (kopyalama başarılı) ya da "fail" ("başarısız") (kopyalama işlemi başarısız oldu) şeklinde anons yapar. Kaynak Telsiz ekranlı bir modelse görüntü ekranında 'Pass' ('Başarılı') ya da 'Fail' ('Başarısız') göstergeleri belirir (5 saniye içinde bir tın duyulur).
3. Kopyalama işlemi tamamlandıktan sonra "Kopyalama" kipinden çıkmak için Telsizleri KAPATIN ve tekrar AÇIN.

Kopyalama Başarısız Olursa Ne Yapılmalı

Telsiz sesli bir şekilde "Fail" ("Başarısız") anonsu yapacak ve kopyalama işleminin başarısız olduğunu belirtir. Kopyalamanın başarısız olması durumunda kopyalamayı tekrar başlatmadan önce aşağıdaki adımların her birini gerçekleştirilir:

1. İki telsizdeki bataryaların da tamamen şarj edildiğinden emin olun.
2. Tek Üniteli Şarj Cihazlarının ikisinde de kopyalama kablolarını kontrol edin.
3. Bataryanın telsize düzgünce takıldığından emin olun.
4. Şarj Cihazı Tepsisi ya da Telsiz bağlantı noktalarında döküntü veya kir bulunmadığından emin olun.
5. Hedef telsizin AÇIK olduğundan emin olun.
6. Kaynak telsizin kopyalama kipinde olduğundan emin olun.
7. İki telsizin de aynı frekans bandında, aynı bölgede olduğundan ve aynı yayın gücüne sahip olduklarıından emin olun.

Not: Kopyalama kablosu sadece uyumlu Motorola Tek Üniteli Şarj Cihazı RLN6175 ve PMLN6394 ile çalışacak şekilde tasarlanmıştır.

Kopyalama Kablosu sipariş ederken lütfen şuraya başvurun: P/N# HKKN4028_. Aksesuarlar hakkında daha fazla bilgi için bkz. "Aksesuarlar", sayfa 61.

Müşteri Programlama Yazılımını (CPS) kullanarak kopyalama

Bu metodu kullanarak kopyalama yaparken CPS yazılımina, Şarj Cihazı Tepsisine ve CPS Programlama Kablosuna ihtiyacınız olur.

CPS Programlama Kablosu siparişi için bkz. P/N# HKKN4028_.

CPS kullanarak nasıl kopyalama yapabileceğinize dair bilgiyi

• CPS Yardım Dosyası --> İçindekiler ve Dizin --> Telsizleri Kopyalama seçeneklerini izleyerek ya da
  • CPS Programlama Kablosu Aksesuar Broşüründe bulabilirsiniz.

Programlanacak telsiz Şarj Cihazı Tepisi USB Portlari CPS Programlama Kablosu

SORUN GIDERME

Not: Telsizdeki bir özellik varsayılan ya da önceden programlanmış değerlere yanıt vermediğinde telsizin CPS kullanarak özelleştirilmiş bir profille programlanıp programlanmadığını kontrol edin.

Belirti Bunu Deneyin...
Güç yok	Li-İyon bataryayı yeniden şarj edin ya da değiştirin.Aşırı çalışma sıcaklığı bataryanın ömrünü etkileyebilir.Bkz. "Li-İyon Batarya Hakkında", sayfa 13.
Kanalda başka sesler ya da konuşmalar duyuyorum	Paraziti Devre Dışı Bırakma Kodunun ayarlandığını doğrulayın.Frekans ya da Paraziti Devre Dışı Bırakma Kodu kullanılıyor olabilir.Ayarları değiştirin; bütün telsizlerdeki frekansları ya da kodları değiştirin.Telsinizin yayın esnasında doğru frekans ve kodda olduğundan emin olun.Bkz. "Konuşma ve İzleme", sayfa 23.
Şifreli Mesaj	Şifreleme Kodu AÇIK olabilir ve/veya telsizinizin ayarları diğer telsizlerin ayarlarıyla eşleşmiyor.
Ses kalitesi yeterince iyi değildir	Telsiz ayarları doğru bir şekilde eşleşmiyor olabilir. Frekansların, kodların ve bant genişliklerinin bütün telsizlerde aynı olduğundan emin olmak için iki defa kontrol edin.
Sınırlı konuşma mesafesi	Çelik ve/veya beton yapılar, yoğun bitki örtüsü, binalar ya da araçlar mesafeyi azaltır. İletişimi daha kaliteli hale getirmek için engelsiz görüş alanlarını arayın. Telsizi cep ya da kemer gibi vücuda yakın bölgelerde taşımak mesafeyi azaltır. Telsizin yerini değiştirin. Mesafeyi ve kapsama alanını artırmak için engelleri azaltabilir ya da gücü artırabilirsiniz. UHF telsizleri sanayi binalarında ve ticari binalarda daha geniş kapsama alanı sağlar. Gücü artırmak daha geniş sinyal mesafesi sağlamakla kalmaz aynı zamanda sinyallerin engellerden daha güçlü bir şekilde geçmesine yardımcı olur.Bkz. "Konuşma ve İzleme", sayfa 23.
Mesaj gönderilmiyor ya da alınmıyor	Mesajı iletirken PTT (Bas-Konus) düğmesine iyice bastığınızdan emin olun. Telsizlerin aynı Kanal, Frekans, Paraziti Devre Dışı Bırakma Kodu ve Şifreleme Koduna sahip olduğunu onaylayın. Daha fazla bilgi için bkz."Konuşma ve İzleme", sayfa 23.Bataryaları yeniden şarj edin, değiştirin ve/veya yeniden yerleştirin. Bkz."Li-İyon Batarya Hakkında", sayfa 13.Engeller ve iç mekanlarda ya da araçlarda çalıştırma parazite neden olabilir. Konumunuzu değiştirin. Bkz. "Konuşma ve İzleme", sayfa 23.Telsizin Tarama yapmadığını doğrulayın. Bkz. "Tara", sayfa 37 ve "İstenmeyen Kanalı Silme", sayfa 40.
Ağır statik ya da parazit	Telsizler çok yakın, birbirlerinden en az bir buçuk metre uzakta olmalıdır.Telsizler birbirinden çok uzakta ya da engeller iletişime parazit yapıyor.Bkz. "Konuşma ve İzleme", sayfa 23.
Zayıf bataryalar	Li-İyon bataryayı yeniden şarj edin ya da değiştirin.Aşırı çalışma sıcaklığı bataryanın ömrünü etkiler.Bkz. "Li-İyon Batarya Hakkında", sayfa 13.
Şarj Cihazı LED ışığı yanıp sönmüyor.	Telsizin/bataryanın doğru şekilde yerleştirilip yerleştirilmediğini kontrol edin.Ayrıca, batarya/şarj cihazı temas yüzeyinin temiz olduğundan ve şarj piminin doğru şekilde yerleştirildiğinden emin olmak için batarya/şarj cihazını kontrol edin.Bkz. "Bataryayı Şarj Etme", sayfa 16, "Şarj Cihazı Tepsisi LED Göstergeleri", sayfa 18 ve "Lityum-İyon (Li-İyon) Bataryayı Takma", sayfa 14.
Yeni bataryaların yerleştirilmesine rağmen zayıf batarya göstergesi yanıp sönyor	Bkz. "Lityum-İyon (Li-İyon) Bataryayı Takma", sayfa 14 ve "Li-İyon Batarya Hakkında", sayfa 13.
VOX etkinleştirilemiyor	VOX özelliği KAPALI olarak ayarlanmış olabilir.VOX Hassasiyet seviyesinin 0'a ayarlı olmadığından emin olmak için CPS'i kullanın.Aksesuar çalışmıyor ya da uyumlu değil.Bkz. "Eller Serbest Kullanım/VOX", sayfa 27.
Bir süredir şarj cihazında olmasına rağmen batarya şarj olmuyor.	Şarj cihazı tepsinin doğru bir şekilde bağlanıp bağlanmadığını ve uyumlu bir güç kaynağıyla haberleşip haberleşemediğini kontrol edin.Bkz. "Şarj Cihazı Tepsisi ile Şarj Etme (Tek Üniteli Şarj Cihazı)", sayfa 16 ve "Bataryayı Tek Başına Şarj Etme", sayfa 17.Bataryanın bir problemi olup olmadığını kontrol etmek için şarj cihazının LED göstergesini kontrol edin. Bkz. "Şarj Cihazı Tepsisi LED Göstergeleri", sayfa 18.

KULLANIM VE BAKIM

Dış kısmını temizlemek için yumuşak nemli bir bez kullanın.

Telsiz suyun içinde kalırsa...

Telsizi suyun içinde bırakmayın

Alkol veya temizleme solüsyonu kullanmayın

Telsizi KAPATIN ve bataryaları çıkarın

Yumuşak bir bezle kurulayın

Telsizi tamamen kuruyana kadar kullanmayın

Türkçe

FREKANS VE KOD TABLOLARI

Bu bölümdeki tablolar Frekans ve Kod bilgilerini sağlamaktadır. Bu tablolar Motorola XT Serisi çift yönlü telsizlerle diğer iş telsizlerini kullanırken işinize yarar. Çoğu frekans konumu XTNi Serilerindeki frekans konumlarıyla aynıdır.

Varsayılan Kanal Frekansı ve Paraziti Devre Dışı Bırakma Kodu

Kanal #	Frekans (MHz)	Kod	Bant Genişliği
1 446,00	625 67,0 Hz	12,5 kHz
2 446,01	875 67,0 Hz	12,5 kHz
3 446,03	125 67,0 Hz	12,5 kHz
4 446,04	875 67,0 Hz	12,5 kHz
5 446,05	625 67,0 Hz	12,5 kHz
6 446,06	875 67,0 Hz	12,5 kHz
7 446,08	125 67,0 Hz	12,5 kHz
8 446,09	875 67,0 Hz	12,5 kHz

Not: Kod 754, DPL 121'e karşılık gelmektedir

Kanal #	Frekans (MHz)	Kod	Bant Genişliği
9 446,00	625 754 12,5	kHz
10 446,01	875 754 12,5	kHz
11 446,03	125 754 12,5	kHz
12 445,04	375 754 12,5	kHz
13 446,05	625 754 12,5	kHz
14 446,06	875 754 12,5	kHz
15 446,08	125 754 12,5	kHz
16 446,09	375 754 12,5	kHz

CTCSS VE PL/DPL KODLARI

CTCSS Kodlari

CTCSS Hz CTCSS Hz
	1 67,0	14	107,2	27 167,9
	2 71,9	15	110,9	28 173,8
	3 74,4	16	114,8	29 179,9
	4 77,0	17	118,8	30 186,2
	5 79,7	18	123	31 192,8
	6 82,5	19	127,3	32 203,5
	7 85,4	20	131,8	33 210,7
	8 88,5	21	136,5	34 218,1
	9 91,5	22	141,3	35 225,7
	10 94,8	23	146,2	36 233,6
	11 97,4	24	151,4	37 241,8
	12 100,0	25	156,7	38 250,3
	13 103,5	26	162,2

Not: (*) Yeni CTCSS kodu.

SS Hz
122 (*)	69,3

Türkçe

PL/DPL Kodlari

DPL Kod DPL Kod DPL K
39 23	55 116 71 243
40 25	56 125 72 244
41 26	57 131 73 245
42 31	58 132 74 251
43 32	59 134 75 261
44 43	60 143 76 263
45 47	61 152 77 265
46 51	62 155 78 271
47 54	63 156 79 306
48 65	64 162 80 311
49 71	65 165 81 315
50 72	66 172 82 331
51 73	67 174 83 343
52 74	68 205 84 346
53 11	4 69 223 85 351
54	115

70	226

86	364

d

DPL	Kod
87 365	104 565 121 754
88 371	105 606 123 645
89 411
90	412
91	413
92	423
93	431
94	432
95	445
96	464
97	465
98	466
99	503
100	506
101	516
102	532
103	546

PL/DPL Kodlari (Devami)

DPL	Kod
106	612
107	624
108	627
109	631
110	632
111	654
112	662
113	664
114	703
115	712
116	723
117	731
118	732
119	734
120	743

DPL	Kod
124	Özelleştirilmiş PL
125	Özelleştirilmiş PL
126	Özelleştirilmiş PL
127	Özelleştirilmiş PL
128	Özelleştirilmiş PL
129	Özelleştirilmiş PL
130	Ters Çevrilmiş DPL 39
131	Ters Çevrilmiş DPL 40
132	Ters Çevrilmiş DPL 41
133	Ters Çevrilmiş DPL 42
134	Ters Çevrilmiş DPL 43
135	Ters Çevrilmiş DPL 44
136	Ters Çevrilmiş DPL 45
137	Ters Çevrilmiş DPL 46
138	Ters Çevrilmiş DPL 47

Türkçe

PL/DPL Kodlari (Devami)

DPL	Kod
139	Ters Çevrilmiş DPL 48
140	Ters Çevrilmiş DPL 49
141	Ters Çevrilmiş DPL 50
142	Ters Çevrilmiş DPL 51
143	Ters Çevrilmiş DPL 52
144	Ters Çevrilmiş DPL 53
145	Ters Çevrilmiş DPL 54
146	Ters Çevrilmiş DPL 55
147	Ters Çevrilmiş DPL 56
148	Ters Çevrilmiş DPL 57
149	Ters Çevrilmiş DPL 58
150	Ters Çevrilmiş DPL 59
151	Ters Çevrilmiş DPL 60
152	Ters Çevrilmiş DPL 61
153	Ters Çevrilmiş DPL 62
154	Ters Çevrilmiş DPL 63
155	Ters Çevrilmiş DPL 64

DPL	Kod
156	Ters Çevrilmiş DPL 65
157	Ters Çevrilmiş DPL 66
158	Ters Çevrilmiş DPL 67
159	Ters Çevrilmiş DPL 68
160	Ters Çevrilmiş DPL 69
161	Ters Çevrilmiş DPL 70
162	Ters Çevrilmiş DPL 71
163	Ters Çevrilmiş DPL 72
164	Ters Çevrilmiş DPL 73
165	Ters Çevrilmiş DPL 74
166	Ters Çevrilmiş DPL 75
167	Ters Çevrilmiş DPL 76
168	Ters Çevrilmiş DPL 77
169	Ters Çevrilmiş DPL 78
170	Ters Çevrilmiş DPL 79
171	Ters Çevrilmiş DPL 80
172	Ters Çevrilmiş DPL 81

DPL	Kod
173	Ters Çevrilmiş DPL 82
174	Ters Çevrilmiş DPL 83
175	Ters Çevrilmiş DPL 84
176	Ters Çevrilmiş DPL 85
177	Ters Çevrilmiş DPL 86
178	Ters Çevrilmiş DPL 87
179	Ters Çevrilmiş DPL 88
180	Ters Çevrilmiş DPL 89
181	Ters Çevrilmiş DPL 90
182	Ters Çevrilmiş DPL 91
183	Ters Çevrilmiş DPL 92
184	Ters Çevrilmiş DPL 93
185	Ters Çevrilmiş DPL 94
186	Ters Çevrilmiş DPL 95
187	Ters Çevrilmiş DPL 96
188	Ters Çevrilmiş DPL 97
189	Ters Çevrilmiş DPL 98

PL/DPL Kodlari (Devami)

DPL	Kod
190	Ters Çevrilmiş DPL 99
191	Ters Çevrilmiş DPL 100
192	Ters Çevrilmiş DPL 101
193	Ters Çevrilmiş DPL 102
194	Ters Çevrilmiş DPL 103
195	Ters Çevrilmiş DPL 104
196	Ters Çevrilmiş DPL 105
197	Ters Çevrilmiş DPL 106
198	Ters Çevrilmiş DPL 107
199	Ters Çevrilmiş DPL 108

DPL	Kod
200	Ters Çevrilmiş DPL 109
201	Ters Çevrilmiş DPL 110
202	Ters Çevrilmiş DPL 111
203	Ters Çevrilmiş DPL 112
204	Ters Çevrilmiş DPL 113
205	Ters Çevrilmiş DPL 114
206	Ters Çevrilmiş DPL 115
207	Ters Çevrilmiş DPL 116
208	Ters Çevrilmiş DPL 117
209	Ters Çevrilmiş DPL 118

DPL	Kod
210	Ters Çevrilmiş DPL 119
211	Ters Çevrilmiş DPL 120
212	Ters Çevrilmiş DPL 121
213	Ters Çevrilmiş DPL 123
214	Özelleştirilmiş DPL
215	Özelleştirilmiş DPL
216	Özelleştirilmiş DPL
217	Özelleştirilmiş DPL
218	Özelleştirilmiş DPL
219	Özelleştirilmiş DPL

MOTOROLA SINIRLI GARANTI

GARANTI BILGISI

Motorola çift yönlü telsizinizi ve/veya orijinal aksesuarlarını satın aldığınız yetkili Motorola bayisi veya satıcısı garanti taleplerini karşılar ve/veya garanti hizmeti sağlar. Garanti hizmetinizi almak için lütfen telsizinizi bayinize veya satın aldığınız yere götürün. Telsizinizi Motorola'ya iade etmeyin. Garanti hizmetinden faydalanmak için faturanızın bir kopyasını veya satın alma tarihini taşıyan, satın aldığınızı gösterir eşdeğer bir belge sunmanız gerekir. Çift yönlü telsiz üzerindeki seri numarası da açık bir şekilde görülmelidir. Ürün üzerindeki tip veya seri numarası değiştirilir, silinir, kaldırılır veya okunmaz hale gelirse garanti geçerli olmaz.

GARANTI KAPSAMINA GIRMEYENLER

• Ürünün normal ve olağan şekil dışında kullanılmasından veya bu kullanıcı kılavuzundaki talimatlara uyulmamasından kaynaklanan arızalar veya hasarlar.
• Kötüye kullanım, kaza veya ihmalden kaynaklanan arızalar veya hasarlar.
• Uygunsuz test, çalıştırma, bakım, ayarlama veya her türlü değişiklik ya da modifikasyon nedeniyle ortaya çıkan arızalar veya hasarlar.
• Doğrudan malzeme veya işçilikteki kusurlar neden olmadığı sürece antenlerdeki kırılmalar veya hasarlar.
• Performans her türlü garanti talebini doğrulamak için gerekli incelemeleri ve test yapılmasını engelleyecek şekilde sökülen veya tamir edilen ürünler.
• Nem, sıvı veya sıvı dökülmesinden kaynaklanan arızalar veya hasarlar.

• Normal kullanımdan dolayı çizilen veya hasar gören tüm plastik yüzeyler ve dış etkilere maruz kalan tüm parçalar.

• Geçici olarak kiralanan ürünler.

• Parçaların normal kullanım, aşınma ve yıpranmasından kaynaklanan periyodik bakımı ve onarımı veya değişimi.

AKSESUARLAR

SES AKSESUARLARI

Parça No. Açıklama
00115 Uzak Hoparlör Mic BR
00117 Döner Bom Mikrofonlu Kulaklık
00118	Klips PTT Mikrofonlu Kulak İçi Kulaklık BR
00168 Hafif kulaklık

BATARYA

Parça No. Açıklama
PMNN4434_R	Standart Li-İyon Batarya
PMNN4453_R	Yüksek Kapasiteli Li-İyon Batarya

KABLOLAR

Parça No. Açıklama
HKKN4028_	Telsizden Telsize Kopyalama Kablosu
HKKN4027_CPS	Programlama Kablosu

ŞARJ CIHAZLARI

Parça No. Açıklama
PMLN6385_	Standart Tek Üniteli Şarj Cihazı Tepsisi Birleşik Krallık/AB Kiti
PMLN6393_	Standart Çok Üniteli Şarj Cihazı Tepsisi U.A Birleşik Krallık/AB

TAŞIMA AKSESUARLARI

Parça No. Açıklama

HKLN4510_Döner Kılıf

Not: Ürün satın alınırken bazı aksesuarlar mevcut olabilir ya da olmayabilir. Aksesuarların bulunma durumları ve yeni aksesuar modelleri hakkında en güncel bilgi için lütfen Motorola Satın Alma Noktasıyla iletişime geçin ya da www.motorolasolutions.com/XTSeries veya www.motorolasolutions.com/radios/business adreslerini ziyaret edin.

Not

MOTOROLA, MOTO, MOTOROLA SOLUTIONS ve stil verilmiş M Logosu, Motorola Trademark Holdings, LLC'nin ticari markaları veya tescilli ticari markalarıdır ve lisans kapsamında kullanılmaktadır. Diğer tüm ticari markalar, ilgili sahiplerinin malıdır.

Tüm hakları saklıdır.
