Tuotetyyppi	Bluetooth-autoradio USB-, TF- ja AUX-tulolla
Merkki	Blaupunkt
Malli	Bologna 170
Asennustelineen mitat	178 (leveys) x 97 (syvyys) x 50 (korkeus) mm
Virtalähde	Tasavirta 12 V, negatiivinen napa maadoitettu
Virrankulutus	10 A (max)
Maksimi lähtöteho	4 x 40 W
FM-radiotaajuusalueet	87,5 - 108 MHz
AM (MW) -taajuusalueet	522 - 1620 kHz
FM-herkkyys (S/N=30 dB)	4 μV
AM-herkkyys (S/N=20 dB)	36 dBμV
FM-stereoerotus	Yli 25 dB
Äänen säätö - Bassot (100 Hz)	±10 dB
Äänen säätö - Diskantit (10 kHz)	±10 dB
Tuetut ääniformaatit	MP3, WMA
Liitännät	USB, TF (microSD), AUX 3,5 mm -tulo, Bluetooth, radioantenni
Bluetooth-toiminnot	Handsfree (puhelut), A2DP-audiostriimaus
RDS	AF, TA, TP, EON, REG, PTY
Taajuuskorjain	Esiasetukset: CLASSICS, ROCK, POP, FLAT, EQ OFF + XBASS
Irrotettava etupaneeli	Kyllä, lukituksen avauspainikkeella
Nollaus	RESET-painike (kynänkärjellä)
Huolto ja puhdistus	Puhdista etupaneelin koskettimet isopropyylialkoholilla kostutetulla vanupuikolla
Turvallisuus	Suojasulake (tarkista, jos laite ei käynnisty)

Usein kysytyt kysymykset - Bologna 170 BLAUPUNKT

Kuinka nollata Blaupunkt Bologna 170 -autoradio?

Käytä kynänkärkeä tai terävää metalliesinettä painaaksesi etupaneelissa olevaa RESET-painiketta (21). Tämä on tarpeen alkuasennuksen jälkeen, jos toimintahäiriö ilmenee tai näyttö näyttää virhettä.

Kuinka yhdistää puhelin Bluetoothilla autoradioon?

Ota Bluetooth käyttöön puhelimessasi, paina sitten autoradiossa SRC-painiketta valitaksesi PHONE-tila. Valitse puhelimen laiteluettelosta BP 170 BT ja syötä koodi 0000 tarvittaessa. Näyttöön tulee BT-symboli, kun yhteys on muodostettu.

Kuinka asettaa kello Blaupunkt Bologna 170 -radion?

Pidä DISP-painiketta painettuna 2 sekunnin ajan, kunnes kello vilkkuu. Säädä tunteja ◀- tai ▶-painikkeilla, paina sitten lyhyesti DISP siirtyäksesi minuutteihin. Säädä minuutit uudelleen ◀ tai ▶ -painikkeilla ja vahvista DISP-painikkeella.

Mitä tehdä, jos autoradio ei käynnisty?

Tarkista ensin, että auton virta-avain on ACC-asennossa. Jos virransyöttö on kunnossa, sulake saattaa olla palanut. Vaihda se samanarvoiseen sulakkeeseen. Jos ongelma jatkuu, ota yhteyttä jälleenmyyjään.

Kuinka tallentaa radioasema manuaalisesti?

Valitse haluttu asema, paina sitten yhtä numeropainikkeista (1-6) ja pidä painettuna 2 sekunnin ajan tallentaaksesi aseman. Kutsu asema esiin painamalla vastaavaa painiketta lyhyesti.

Kuinka ottaa liikennetiedotukset (TA) käyttöön?

RDS-valikossa käännä äänen säätönuppia päästäksesi TA-kohtaan. Paina aktivoidaksesi tai poistaaksesi toiminnon. Kun TA on aktiivinen, autoradio vaihtaa automaattisesti liikennetiedotukseen myös USB- tai AUX-tilassa.

Mitä äänitiedostomuotoja tuetaan USB- tai TF-liitännän kautta?

Autoradio tukee MP3- ja WMA-tiedostoja (Windows Media Audio). Enimmäiskapasiteetti on 32 Gt, enintään 999 tiedostoa ja 500 kansiota 8 hierarkiatasolla.

Kuinka irrottaa irrotettava etupaneeli?

Paina etupaneelissa olevaa lukituksen avauspainiketta (5) irrottaaksesi sen. Säilytä se turvallisessa paikassa varkauden estämiseksi. Puhdista koskettimet säännöllisesti isopropyylialkoholilla kostutetulla vanupuikolla.

Kuinka käyttää satunnaistoistoa (RDM)?

USB- tai TF-tilassa paina RDM-painiketta (4) aktivoidaksesi kaikkien tiedostojen satunnaistoiston. Paina uudelleen poistaaksesi käytöstä.

Mitä tehdä, jos ääni on vääristynyt tai heikko?

Tarkista äänenvoimakkuus ja basso/diskanttitasot (BASS/TRE). Varmista, että laitteen asennuskulma ei ylitä 30 astetta. Jos ongelma jatkuu, puhdista levy tai tarkista kaapeliliitännät.

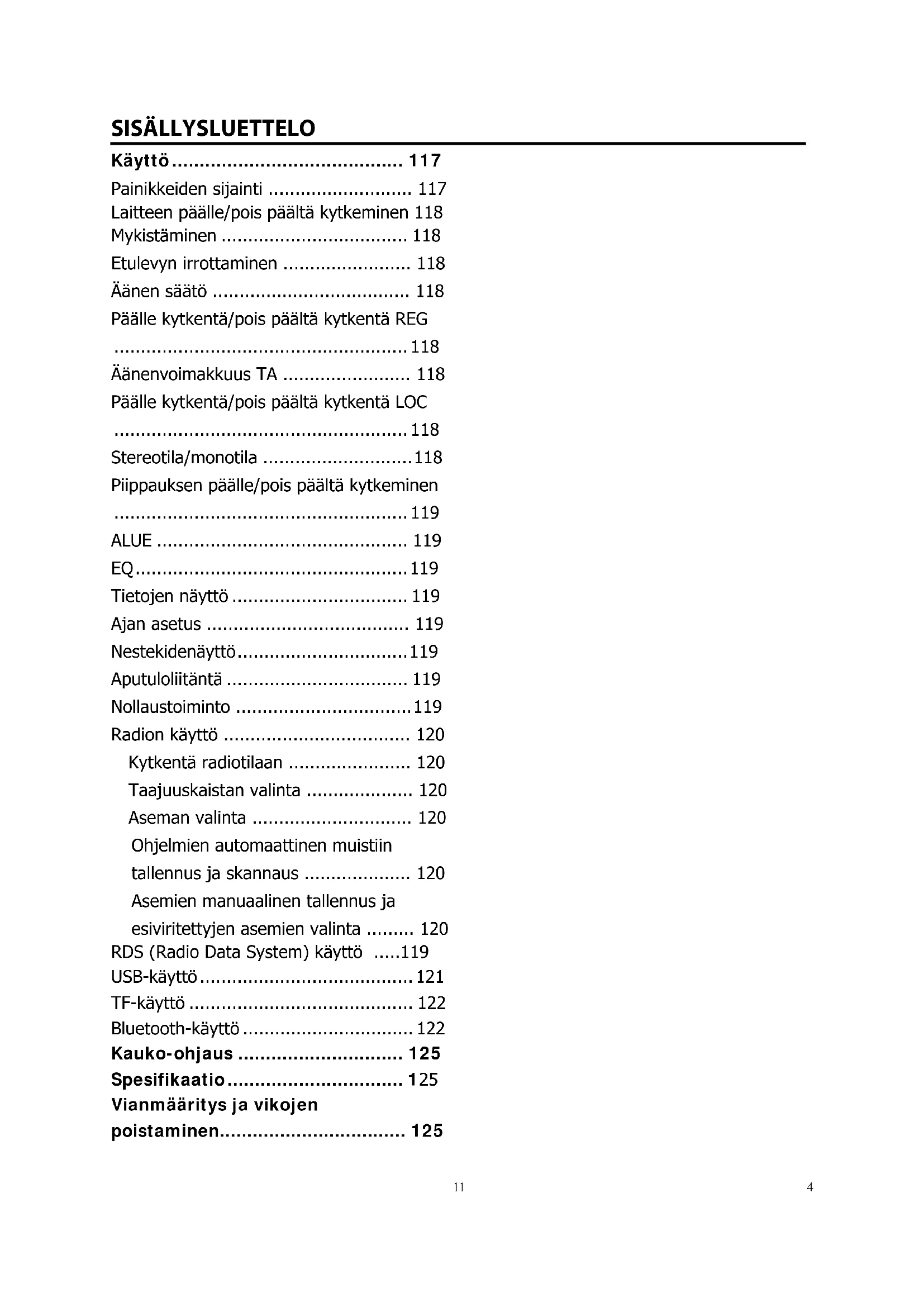

KÄYTTÖOHJE Bologna 170 BLAUPUNKT

Painikkeiden sijainti 117

Laitteen päälle/pois päältä kytkeminen 118

Mykistäminen 118

Etulevyn irrottaminen 118

Äänen säätö 118

Päälle kytkentä/pois päältä kytkentä REG 118

Äänenvoimakkuus TA 118

Päälle kytkentä/pois päältä kytkentä LOC 118

Stereotila/monotila 118

Piippauksen päälle/pois päältä kytkeminen 119

ALUE 119

EQ. 119

Tietojen näyttö 119

Ajan asetus 119

Nestekidenäyttö 119

Aputulolitanta 119

Nollaustoiminto 119

Radion käyttö 120

Kytkentä radiotilaan 120

Taajuuskaistan valinta 120

Aseman valinta 120

Ohjelmien automaattinen muistiintallennus ja skannaus 120

Asemien manuaalinen tallennus ja esiviritettyjen asemien valinta 120

RDS (Radio Data System) käyttö 119

USB-käyttö 121

TF-käyttö 122

Bluetooth-käyttö 122

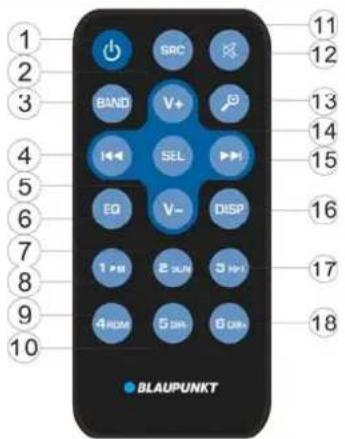

Kauko-ohjaus 125

Spesifikaatio 125

Vianmääritys ja vikojen poistaminen 125

Vaatimustenmukaisuusvakuutus

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH vakuuttaa, että tämä laite on direktiivin 2014/53/EY perusvaatimusten ja muiden soveltuvien vaatimusten mukainen. Vaatimustenmukaisuusvakuutus on nähtävissä Internet-osoitteessa www.blaupunkt.com

CE

Vaatimustenmukaisuusvakuutus radiolaitedirektiivin 2014/53/EU mukaisesti. Vaatimustenmukaisuusvakuutus RoHS-direktiivin 2011/65/EU mukaisesti

Takuu

Takuuehdot ovat saatavilla Internet-sivulla www.blaupunkt.com

Takuu

Jos on välttämätöntä käyttää takuukorjauspalvelua, tiedot maassasi näitä palveluja suorittavista huoltoliikkeistä on löydettävissä Internet-osoitteesta www.blaupunkt.com

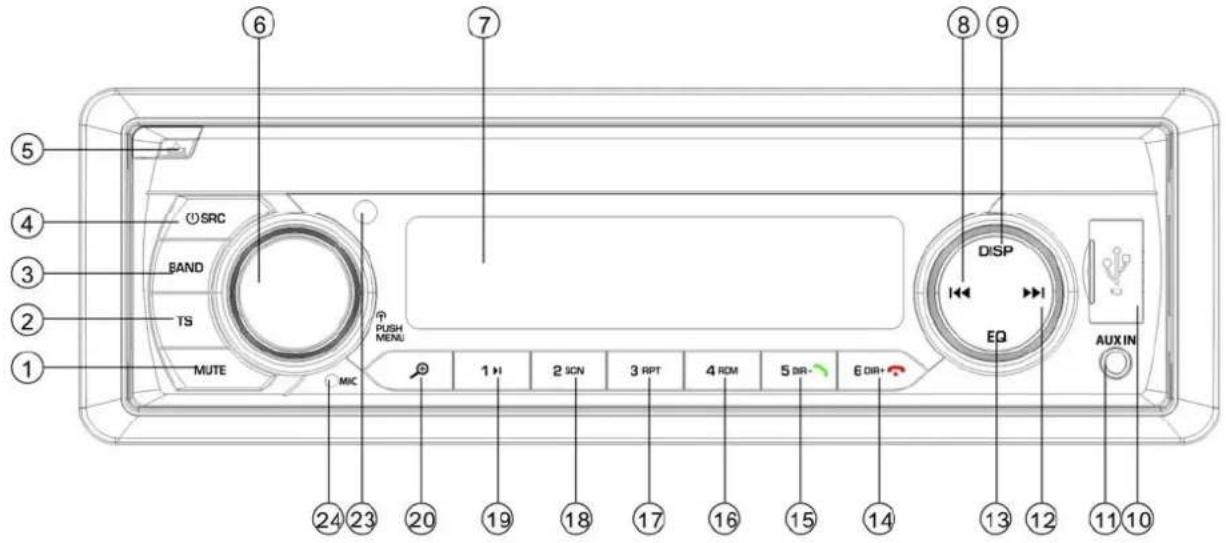

PAINIKKEIDEN SIAINTI

1. MUTE-painike (mykistys)
2. TS-painike
3. BAND-painike (kaista)
4. Painike 山 / SRC (lähde)
5. Painike ^ΔJ (paneelin vapautus)
6. VOL/MENU-painike

(Äänenvoimakkuus/valikko) 7. LCD-näyttö 8. Painike "HAKU YLOSPAIN" 9. "DISP"-painike (näyttö) 10. USB-liitäntä 11. AUX-IN-liitäntä 12. Painike "HAKU YLOSPAIN" 13. Korjauspainike (EQ) 14. Painike "6 DIR+" 15. Painike "5 DIR-" 16. Painike "4 RDM" (satunnaishaku) 17. Painike "3 RPT" (toisto)

1. Painike "2 SCN" (skannaus)
2. Painike "1 II"
3. Painike "® (tiedostohaku MP3)"
4. RESET-painike (nollaus)
5. TF-korttipaikka
6. INFRAPUNA-ANTURI
7. MIKROFONI

Kytke laite päälle painamalla painiketta (4). Järjestelmä käynnistyy. Paina ja pidä 2 sekunnin ajan painettuna painiketta (4) laitteen pois päältä kytkemiseksi.

MYKISTÄMINEN

Paina lyhyesti MUTE-painiketta (1) äänilahdon mykistämiseksi. Paina sitä uudelleen palauttaaksesi äänen.

ETUPANEELIN IRROTTAMINEN

Paina vapautuspainiketta (5) irrottaaksesi etulevyn.

ÄÄNEN SÄÄTÖ

Paina lyhyesti MENU-painiketta (4) valitaksesi etsityn säätötilan. Säätötila voidaan vaihtaa seuraavassa järjestyksessä: -BASS-TRE-BAL-FAD-EQ-XBASS-BEEP-DX-STEREO-CLOCK-AREA

TRE: Korkeat äänet, BAL: Balanssi, FAD: Häipyminen kuulumattomiin, EQ: EQ (äänenkorjaus), DX: Etäisyys

Audiokiertosäädintä (19) kiertämällä on mahdollista sovittaa ääni haluttuun laatuun tai sen asetuksiin.

Paina ja pidä 2 sekunnin ajan painettuna

MENU-painiketta (4) siirtyäksesi

RDS-valikkoon - katso alla:

AF-TA-TA VOL-REG-EON

AF: Vaihtoehtoiset taajuudet, TA: Tieliikennetiedot, TA VOL: Tieliikennetietojen

äänenvoimakkuus

EON: Muun aseman ohjelmatiedot

Paina lyhyesti valitaksesi yhden alla olevista esiasetetuista EQ-tiloista:

Paina ja pidä 2 sekunnin ajan painettuna EQ-painiketta XBASS-toiminnon käynnistämiseksi. Toiminnon pois päältä kytkemiseksi paina painiketta uudelleen ja pidä sitä painettuna.

Piippauksen (BEEP) päälle/pois päältä kytkeminen:

Autoradio on varustettu kahdella piippausäänitilalla. Kierrä äänenvoimakkuuden kiertosäädintä valitaksesi yhden niistä.

• Päälle kytketty piippaustila (Beep on): Jokainen minkä tahansa painikkeen painaminen aiheuttaa vahvistusäänen.
• Pois päältä kytketty piippaustila (Beep off): Minkään painikkeen painaminen ei aiheuta vahvistusääntä.

LOC/DX:

Audiokiertosäätimen (6) kiertäminen tässä toiminnossa aiheuttaa paikallistoiminnon päälle/pois päältä -kytkennän. LOC-tilassa toimiva laite pienentää vastaanottoherkkyyttä radioasemien haun aikana. Se tarkoittaa, että voit vastaanottaa vain ne asemat, joiden vastaanottolaatu on hyvä. Kaikki asemat, joiden äänen laatu on alhainen, tulevat ohitetuiksi. DX-tilassa toimiva laite lisää vastaanottoherkkyyttä radioasemien haun aikana. Se merkitsee, että radio voi vastaanottaa suuremman asemamäärän signaalin.

STEREO/MONO: Audiokiertosäätimen (6) kiertäminen tässä toiminnossa mahdollistaa äänitilan valinnan STEREO- tai MONO-tilan välillä. STEREO-tilassa voidaan vastaanottaa stereosignaali FM-kaistalla. MONO-tilassa stereona lähettävän aseman signaali muunnetaan mono-tilaan. Joissakin tapauksissa, kun vastaanotettu signaali on

heikkolaatuinen, siirtyminen MONO-tilaan vähentää häiriötasoa.

KELLO

Kello (CLOCK) sijaitsee SEL-valikossa. On mahdollista valita 12- ja 24-tuntisen ajan näyttömuodon välillä.

Huomio: Jos valitset alueen EUR (USA tai LAT) AREA-kohdassa (maantieteellinen alue), kello asettuu automaattisesti 24 (12) tunnin näyttömuotoon. Jos taas haluat käyttää muotoa 12 (24) alueella EUR (USA tai LAT), sinun täytyy asettaa kellon näyttömuoto uudelleen.

ALUE (AREA):

Valikon AREA-kohdassa voit valita alueen EUR/USA/LAT.

Äänenvoimakkuus TA: Tämä toiminto mahdollistaa vastaanotettujen tieliikennetietojen

minimiäänenvoimakkuuden määrittämisen.

Säätöalue on 10-43. Oletusarvo on 21. Kierrä äänenvoimakkuuden kiertosäädintä tieliikennetietojen äänenvoimakkuuden säätämiseksi.

Päälle kytkentä/pois päältä kytkentä REG

AF-toiminnon päälle kytkennän jälkeen voit käyttää SEL-valikkoa maantieteellisen aluetilan päälle/pois päältä kytkemiseksi REG-kohdassa. Jotkut lähetysasemat vaihtavat määrätyksi aikaväliksi ohjelmansa lähettämisen normaalilähetyksestä aluelähetykseksi. Jos maantieteellinen alue on kytketty päälle, sillä hetkellä kuunneltu ohjelma pysyy muuttumattomana.

Päälle kytkentä/pois päältä kytkentä EON

Voit kytkeä päälle/pois päältä EON-toiminnon SEL-valikossa. EON-toiminto on kytketty päälle oletuksena.

NÄYTÖN TIEDOT

Paina DISP-painiketta (9), jotta aika näkyy näytössä 5 sekunnin ajan. Tämän ajan jälkeen näyttö palaa tietojen näyttämiseen.

KELLONAJAN ASETTAMINEN

(1) Manuaalinen asettaminen:

Paina ja pidä 2 sekunnin ajan painettuna DISP-painiketta. Tuntiaika alkaa vilkkua. Paina painiketta / laskeaksesi oikean tuntiajan. Paina lyhyesti DISP-painiketta muuttaaksesi minuuttiajan. Voit myös käyttää painiketta / laskeaksesi oikean minuuttiajan. Paina sen jälkeen uudelleen DISP-painiketta vahvistaaksesi asetetun ajan.

(2) Ajan synkronointi RDS-aseman kautta:

Se mahdollistaa hyvälaatuista signaalia lähettävän RDS-aseman vastaanottamisen (AF-symboli LCD-näytössä ei vilku). Muutamaa minuuttia myöhemmin aseman lähettämä signaali synkronoi oikean ajan. (Huomio: Joillakin RDS-asemilla ei ole tätä toimintoa).

NESTEKI DENÄYTTÖ

Mahdollistaa ajankohtaisen taajuuden ja käynnistettyjen toimintojen näyttämisen näytössä.

APUTULOLIITÄNTÄ

Laite voidaan yhdistää kannettavaan soittimeen AUX IN -liitännän (11) kautta. Paina SRC-painiketta siirtyäksesi

AUX-tilaan sen jälkeen, kun laitteeseen on jo yhdistetty ulkoinen äänisignaalilähde.

NOLLAUSTOIMINTO

RESET-painike (21) pitää aktivoida kuulakärkikynän kärjellä tai ohuella metallikappaleella.

RESET-painike aktivoidaan seuraavista syistä:

• Laitteen asennuksen alkuvaiheessa, kun kaikki kaapelit on yhdistetty.
• Kun mikään toimintopainike ei toimi.
• Näyttö näyttää virhesymbolia.

Huomio: RESET-painikkeen (21)

painaminen ei palauta laitetta toimivaksi. Käytä isopropyylialkoholiin kostutettua vanupuikkoa puhdistaaksesi etupaneelin liitännän.

RADION KÄYTTÖ

- KYTKENTÄ RADI ONTI LAAN

Paina SRC-painiketta (4) radiotilan valitsemiseksi. Näyttöön ilmestyy radiotila ja muistiin tallennettu kaista ja sen taajuus.

- RADIOKAI STAN VALINTA

Paina radiotilaan siirtymisen jälkeen BAND-painiketta (3) valitaksesi etsimäsi kaista.

Kaistaa voidaan vaihtaa seuraavassa järjestyksessä:

→ FM1→ FM2→ FM3→ MW1(AM1)→ MW2(AM2)

ASEMAN VALINTA

Paina lyhyesti painiketta (12) tai (8) automaattihakutoiminnon käynnistämiseksi. Radio hakee automaattisesti aseman (ylöspäin ja alaspäin). Paina ja pidä painettuna 2 sekunnin ajan painiketta, kunnes näyttöön ilmestyy ilmoitus "MANUAL" (manuaalitila), mikä merkitsee siirtymistä manuaaliseen asetustilaan.

Tässä tilassa voidaan siirtyä asteittain peräkkäisten taajuuksien välillä (ylöspäin ja alaspäin) aseman löytymiseen asti.

Jos 5 sekunnin aikana ei paineta mitään painiketta, radio palaa automaattiseen asetustilaan ja näyttöön ilmestyy ilmoitus "AUTO".

- OHJELMIEN AUTOMAATTINEN

MUISTIIN TALLENNUS JA SKANNAUS

• Automaattinen muistiin tallennus
• Paina ja pidä painettuna 2 sekunnin ajan TS-painiketta (2), jotta radio aloittaa haun taajuudesta 87,5 MHz alkaen ja tarkistaa signaalin voimakkuuden yksittäisen hakusyklin päättymiseen asti. Seuraavaksi muutamat asemat, joiden signaali on voimakkain, tallennetaan FM3-kaistaan liittyvien painikkeiden oletusnumeroilla. Ensimmäinen hakusykli toimii LOCAL-tilassa (paikallinen) ja hakee asemat, joiden vastaanottosignaali on voimakkain. Jos asemien määrä on vähemmän kuin 6 asemaa, radio suorittaa seuraavan hakusyklin paikallistilan ollessa poispäältä (LOCAL OFF).
• Ohjelmien skannaus

Paina lyhyesti TS-painiketta (2) skannataksesi esiviritetyt asemat. Radio pysähtyy 5 sekunnin ajaksi kyseiselle esiviritetylle numerolle ilman äänen mykistämistä.

ASEMIEN MANUAALINEN TALLENNUS JA ESIVIRITETTYJEN ASEMIEN VALINTA

Paina ja pidä painettuna 2 sekunnin ajan yhtä esiviritettyä muistiin tallennettua radioasemaa (1-6) vastaanottaaksesi sen signaalin. Sillä hetkellä lähettävä asema tallennetaan muistiin kyseisellä numeropainikkeella. Paina lyhyesti ohjelmoidun aseman painiketta (1-6) kuunnellaksesi suoraan tämän asetuspainikkeella muistiin tallennetun aseman lähetystä.

RDS-KÄYTTÖ (RADIO DATA SYSTEM -KÄYTTÖ)

RDS-tila asetetaan järjestelmävalikon kohdassa AF. Kierrä audiokiertosäädintä kytkeäksesi AF-toiminnon päälle tai pois päältä.

Joka kerta, kun AF-toiminto on päälle kytkettynä, näyttöön ilmestyy symboli "AF".

Ohjelman nimi ilmestyy näyttöön RDS-aseman lähetyksen vastaanoton aikana.

Symboli "AF" alkaa vilkkua, jos lähetetyn signaalin laatu heikkenee.

Näyttöön ilmestyy ilmoitus "ALARM", kun vastaanotetaan hälytyssignaalia, ja äänilähdön taso sopeutetaan automaattisesti esiviritettyyn lähtöön, kun äänenvoimakkuuden ohjaus on asetettu minimitasolle.

Paikallisohjelmapalvelu

AF-toiminnon käynnistämisen jälkeen järjestelmävalikon kohdassa REG. Audiokiertosäätimen kiertäminen mahdollistaa REG-toiminnon päälle/pois päältä kytkennän. AF-toiminnon pois päältä kytkennän jälkeen ei ole mahdollista kytkeä REG-toimintoa pois päältä.

Jotkut lähetysasemat vaihtavat määrätyksi aikaväliksi ohjelmansa lähettämisen normaalihetyksestä aluelahetykseksi. Jos alue on kytketty päälle, sillä hetkellä kuunneltu ohjelmasyöte pysyy muuttumattomana. Maantieteellisen aluetoiminnon pois päältä kytkennän jälkeen voidaan siirtyä alueellisen aseman lähettämälle vastaanottosignaalille.

- Tieliikennetietojen kuuntelu

Järjestelmävalikon kohdassa TA audiokiertosäätimen kiertäminen mahdollistaa TA-toiminnon päälle tai pois päältä kytkennän. TA-tilan päälle kytkentä mahdollistaa tieliikennetietojen vastaanoton.

Jos laite toimii CD- (MP3-) tai AUX-tilassa, tapahtuu väliaikainen kytkentä radiotilaan.

Jos EON-toiminto havaitsee tieliikennetietoja muussa ohjelmassa, laite kytkeytyy väliaikaisesti asemaan, jolla on yhteys EON-toiminnon kanssa.

Jos äänenvoimakkuustaso on kynnysarvon alapuolella, se nostetaan tähän arvoon.

TA-tilan päälle kytkentä aiheuttaa TA-toiminnon päälle kytkennän yksittäiselle segmentille. Kun vastaanotetaan TA-aseman lähettämää signaalia, TA-toiminto käynnistyy yksittäiselle segmentille.

TA-keskeytystoiminto

TA-toiminnon kääntäminen STOP-asentoon keskeyttää ajankohtaisten tieliikennetietojen vastaanottamisen (kohta TA RDS-valikossa - jos ei vastaanoteta yhtään TA-asemaa, käytettävissä ovat ainoastaan valinnat päällä/pois päältä.

Jos vastaanotetaan TA-aseman lähetystä, vastaavaan valikon TA-kohtaan ilmestyvät valinnat päällä/stop/pois päältä). Se ei kuitenkaan aiheuta TA-tilan pois päältä kytkentää.

Voi sattua myös satunnainen kytkeytyminen EON TA -tilaan, kun EON TA -tiedot oli jo vastaanotettu senhetkisestä valitusta asemasta ja radio kytkeytyi EON-aseman signaalien vastaanottoon, mutta liian suuri etäisyys EON-asemasta ei mahdollista signaalin vastaanottoa. Siinä tilanteessa radio kytkeytyy takaisin sillä hetkellä vastaanotettavaan asemaan. Yllä oleva esimerkki kuvaa tilannetta, kun käyttäjä kuuntelee väärää ohjelmaa tai tapahtui äänen hetkellinen mykistyminen. RDS-toiminnon käyttämät tiedot ovat PI, PS, AF, TP, TA, EON ja PTY -tiedot.

PS: Ohjelman nimi

Se on lähettävän aseman nimi annettuna aakkosnumeerisilla merkeillä.

AF: Vaihtoehtotaajuudet

Se on lista taajuuksista, joilla lähetetään samaa ohjelmaa.

TP: Tieliikennetietoja sisältävien ohjelmien tunnistaminen

Ne ovat tieliikennetietoja lähettävän

aseman tunnistetietoja.

TA: Tieliikennetietojen tunnistaminen

Ne ovat tunnistetietoja, jotka ilmaisevat tieliikennetietojen lähettämisen tai niiden puuttumisen.

EON: Muun aseman ohjelmatiedot (Enhanced Other Network)

Ne ovat PI, AF, TP, TA jne. -toiminnoissa annettuja tietoja, jotka koskevat muilta asemilta peräisin olevia ohjelmia kuin sillä hetkellä vastaanotettavalta asemalta.

USB-SOITTIMEN KÄYTTÖ

USB-liitäntä (10) on laitteen etupaneelissa. Se on tarkoitettu USB-muistitikkujen (12) liittämiseen laitteeseen.

USB-muistitikun liitäntään laittamisen jälkeen laite hakee siihen tallennettuja MP3/WMA-tiedostoja ja alkaa toistaa niitä. Jos USB-muistitikku on jo liitännässä, paina SRC-painiketta (4), kunnes näyttöön ilmestyy USB-tila.

TIEDOSTOJEN VALINTA

Paina painiketta tai siirtyäksesi edelliseen tai seuraavaan tiedostoon.

Näytöön ilmestyy tiedoston numero. Paina ja pidä painettuna painiketta (12) tai (8) kelataksesi tiedostoa eteenpäin tai taaksepäin. Toisto alkaa kyseisen painikkeen vapauttamishetkellä.

TOISTON PYSÄYTTÄMINEN

Paina painiketta (19) pysäyttääksesi toiston. Paina sitä uudelleen palauttaaksesi toiston.

KAIKKIEN TIEDOSTOJEN ESITOISTO

Paina SCN-painiketta (18) soittaaksesi jokaisen tiedoston ensimmäisen sekunnin. Paina painiketta uudelleen pysäyttääksesi esitoiston ja jatkaaksesi normaalia toistoa.

TOISTAMISTOIMINTO

On olemassa kolme mahdollista toistamistapaa:

RPT all---RPT folder---RPT one (mikä vastaa: Toista kaikki -> Toista kansio -> Toista yksittäinen tiedosto)

Paina painiketta RPT (17) valitaksesi yhden niistä.

RPT all: Toistaa kaikki tiedostot.

RPT folder: Toistaa kaikki kansiossa olevat tiedostot.

RPT one: Toistaa yksittäisen kappaleen.

KAIKKIEN TIEDOSTOJEN SATUNNAISTOISTO

Paina painiketta RDM (16) soittaaksesi kaikki tiedostot satunnaisjärjestyksessä.

Paina sitä uudelleen kytkeäksesi satunnaistoiston pois päältä.

HAKEMISTON VALINTA YLÖS/ALAS

Paina painiketta DIR- (15) tai DIR+ (14) siirtyäksesi hakemistossa alaspäin tai ylöspäin. Painikkeet DIR- (15) tai DIR+ (14) eivät käynnistä mitään toimintoa, jos levyllä, jossa MP3-tiedostot ovat, ei ole yhtään hakemistoa.

TIEDOSTOJEN VALINTA AS/PS-PAINIKKEELLA

Paina AS-painiketta. Se käynnistää "hae tiedostonumero". Kierrä kiertosäädintä (6) valitaksesi tiedostonumeron ja paina sen jälkeen kiertosäädintä MENU (6) valinnan vahvistamiseksi. Laite hakee valitun tiedoston ja alkaa toistaa sitä. On olemassa myös mahdollisuus hakea tiedostoja käyttäen suoraan numeropainikkeita.

M1-M6: 1-6

BAND (KAISTA): 7

8

▶1:9

DISP:0.

Jos valitaan tiedoston numero, laite odottaa muutaman sekunnin kiertosäädintä (6). Muutaman sekunnin kuluttua laite hakee kyseisen tiedoston jopa silloin, vaikka kiertosäädintä MENU (6) ei ole painettu.

Huomio:

1. Laite tukee ainoastaan Microsoftin hyväksymiä USB-muisteja.
2. USB MP3-soitin ei ole standardisoitu laite, mikä tarkoittaa, että erilaisilla merkeillä ja erilaisilla laitemalleilla on omat standardit. Siitä johtuen laitteemme ei tue jokaista MP3-soitinta.
3. Jos yhdistetään normaaleilla paristoilla (jotka eivät ole akkuja) varustettu MP3-soitin, on ensin otettava paristot pois soittimesta ja vasta sen jälkeen yhdistettävä USB-liitäntään. Muutoin se voi aiheuttaa paristojen räjähtämisen.

HUOMIO

Toistolaitetta ei saa yhdistää päälaitteeseen, jos USB-muistiin on tallennettu tärkeitä tiedostoja. Soittimen väärä käyttö voi aiheuttaa tiedostojen menetyksen. Yrityksemme ei ole vastuussa sellaisten tietojen menetyksestä.

TF-KÄYTTÖ

TF-liitäntä (22) sijaitsee laitteen etupaneelissa.

TF-kortin TF-liitäntään yhdistämisen jälkeen laite hakee siihen tallennettuja MP3/WMA-tiedostoja ja alkaa toistaa niitä. Toiminto on identtinen aikaisemmin selostetun MP3/WMA-tiedostojen toistotoiminnon kanssa.

Jos laitetta käytetään toisessa käyttötilassa, SRC-painikkeen (4) painaminen mahdollistaa siirtymisen SD-tilaan.

TUETUT MP3/WMA-DEKOODAUSTILAT

Pääläite tukee alla mainittuja MP3/WMA-tiedostojen (Windows Media Audio) dekoodaustiloja.

Standardì	Datanopeus (kB/ s)	Tuetut tilat
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Stereo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192,	Stereo

USB-tila tukee:

1. Kansio: 500 maks.
2. Tiedosto: 999 maks.
3. Kansiosyvyys: 8 kerrosta
4. Koko: 32 GB

HUOMIO

USB-laitetta tai TF-korttia ei saa yhdistää päälaitteeseen, jos niihin on tallennettu tärkeitä tiedostoja. Ei saa myöskään soittaa CD-R/RW-levyjä, jotka sisältävät tärkeitä tiedostoja. Soittimen väärä käyttö voi aiheuttaa tiedostojen menetyksen. Yrityksemme ei ole vastuussa sellaisten tietojen menetyksestä.

(i) Jos käytät Bluetooth-tilaa, tarkista, että matkapuhelimesi tukee Bluetooth-toimintoa. (ii) Eri tyyppiset matkapuhelimet toimivat erilaisilla emissiotehoilla. On suositeltavaa, että matkapuhelimen ja laitteen välinen etäisyys ei ylitä 3 m, mikä mahdollistaa paremman yhteyden saavuttamisen. Älä aseta mitään metalliesineitä ja esteitä matkapuhelimen ja laitteen lähetysreitin

väliin.

PARILIITOKSEN MUODOSTAMINEN

1) Valitse matkapuhelimen Bluetooth-asetukset. 2) (Tiedot Bluetooth-yhteyden käytöstä löydät matkapuhelimesi käyttöohjeesta). 2) Puhelimessa näytettyyn luetteloon pitäisi ilmestyä kohta "CAR KIT" (autosetti). Valitse valinta "BP 170 BT" ja syötä sen jälkeen salasana "0000", jos salasana vaaditaan.

3) Onnistuneen pariliitoksen muodostamisen jälkeen LCD-näyttöön ilmestyy symboli BT.

- Tulevien puhelujen vastaanotto/hylkääminen

Tulevan puhelun tapauksessa paina painiketta ottaaksesi puhelun vastaan. Painikkeen painaminen aiheuttaa puhelun hylkäämisen.

- Puhelinkeskustelun lopettaminen

Puhelinkeskustelun lopettamisen jälkeen paina painiketta yhteyden sulkemiseksi.

• Yhteystietojen/vastaanotettujen puhelujen/soitettujen puheluiden/hylättyjen puheluiden tarkistaminen (koskee puhelimia, joiden käyttöjärjestelmä on Android tai iPhone)

Paina SRC-painiketta, jotta näyttöön ilmestyy ilmoitus "PHONE" (puhelin). Paina painiketta, jotta näyttöön

ilmestyy ilmoitus "BOOK" (yhteystiedot). Seuraava painikkeen painaminen aiheuttaa näytön peräkkäisistä valinnoista:

BOOK---RECEIVED---DIALED---MISSED---PHONE (Yhteystiedot -> Vastaanotetut -> Soitetut -> Hylätyt -> Puhelin)

Painikkeen ► tai ◄ käyttö jokaisessa edellisistä kohdista mahdollistaa niihin tallennettujen numeroiden tarkistamisen.

Huomio: Ensimmäisen yhteyden jälkeen matkapuhelimeesi ilmestyy ilmoitus, että se on yhdistetty autoradioon. Sinun täytyy antaa suostumus ja painaa "YES" (Kyllä), tilanteen vahvistamiseksi.

(Huomio: On tärkeää tallentaa puhelinnumero puhelimen muistiin eikä SIM-korttiin).

Puhelun soittaminen

1) Puhelun soittaminen valitsemalla puhelinnumero manuaalisesti.

Paina SRC-painiketta, jotta näytöön ilmestyy ilmoitus "PHONE" (puhelin). Paina

ja pidä painettuna painiketta

LCD-näyttö on täysin tyhjä. Nyt voit antaa puhelinnumeron ja painaa painiketta valitun numeron vahvistamiseksi.

(Huomio: Jos annat väärän

puhelinnumeron, paina painiketta

poistaaksesi virheelliset numerot.)

Etupaneelissa ovat numerot 1-6 ja painikkeet 0 / 7 / 8 / 9 / * / #, joilla on seuraavat toiminnot:

0: Näyttöpainike (DISP) 7: EQ: 8: 9:

*: Paina ja pidä 2 sekunnin ajan painettuna painiketta (5).

: Paina ja pidä 2 sekunnin ajan painettuna painiketta (6).

1) Soittaminen uudelleen samaan numeroon

Paina SRC-painiketta, jotta näytöön ilmestyy ilmoitus "PHONE" (puhelin). Paina ja pidä painettuna painiketta 2 sekunnin ajan valitaksesi uudelleen viimeksi valitun puhelinnumeron.

2) Soittaminen yhteystiedoissa/ vastaanotetuissa puheluissa/ soitetuissa puheluissa/ hylätyissä puheluissa olevaan numeroon (koskee puhelimia, joiden käyttöjärjestelmä on Android tai iPhone)

• Siirry kohtaan "Yhteystietojen/ vastaanotettujen puheluiden/ soitettujen puheluiden/hylättyjen puheluiden tarkistaminen" ja valitse seuraavaksi etsimäsi numero. Paina painiketta valitaksesi kyseinen numero.

Huomio: Jos matkapuhelimessasi on kaksi (2) SIM-korttia, silloin laitteen etupaneelin avulla suoritetun yhteydenoton aikana laite valitsee oletuskortin (tai joka kerta ilmestyy pyyntö määritellä kortti, josta yhteys otetaan.

- Puhelun siirto matkapuhelimen ja laitteen välillä

Puhelun kuluessa voidaan painaa painiketta

(20) puhelinkeskustelun siirtämiseksi

puhelimen ja radion välillä.

- Äänen lähettäminen Bluetooth kautta (A2DP-toiminto)

Paina SRC-painiketta (4), jotta näyttöön ilmestyy ilmoitus "PHONE" (puhelin). Kytke seuraavaksi musiikintoisto päälle puhelimessa musiikkikappaleen toiston aloittamiseksi. Äänentoisto tulee laitteen

kaiuttimesta.

Paina laitteen etupaneelissa olevaa painiketta (19) kappaleen toiston käynnistämiseksi/jatkamiseksi. Paina painiketta 12) tai 8 valitaksesi seuraava/edellinen kappale.

Bluetooth-yhteyden päälle/pois päältä kytkentä

Paina ja pidä painettuna SRC-painiketta 2 sekunnin ajan Bluetooth-yhteyden päälle/pois päältä kytkemiseksi.

TOIMINTOPAINIKKEET JA OHJAUS

1. 0: Virtakytkin
2. VOL+: Äänenvoimakkuuden lisäyspainike.
3. BAND: Mahdollistaa FM1/FM2/FM3/MW1/MW2-kaistan valinnan RADIO-tilassa.
4. RADIO-tilassa: Paina lyhyesti hakeaksesi toimintoja alaspäin. Paina ja pidä painettuna kytkeäksesi manuaalisesti.

MP3/WMA-tilassa: Paina lyhyesti siirtyäksesi yhden tiedoston taaksepäin. Paina ja pidä painettuna siirtyäksesi nopeasti taaksepäin.

1. VOL-: Äänenvoimakkuuden hiljentämispainike.
2. EQ: Äänenkorjauspainike. 7.2 SCN: RADIO-tilassa: Numero 2. (Katso sivu 11) ASEMAN TALLENTAMINEN. MP3/WMA-tilassa: Paina kytkeäksesi päälle/pois päältä SKANNAUS-toiminto. 8-1 RADIO-tilassa: Numero 1. Katso sivu 11 - ASEMAN TALLENTAMINEN. MP3/WMA-tilassa: Paina pysäyttääksesi/jatkaaksesi toistoa.
3. 4 RDM: RADIO-tilassa: Numero 4. Katso sivu 11 - ASEMAN TALLENTAMINEN. MP3/WMA-tilassa: satunnaistoiston päälle/pois päältä kytkentä.
4. 5 DIR-: RADIO-tilassa: Numero 5. Katso sivu 11 - ASEMAN TALLENTAMINEN.

MP3/WMA-tilassa: Paina painiketta palataksesi edelliseen. Se on painike, jos laite toimii Bluetooth-tilassa *)

1. SRC: Se on SRC-toiminto (äänilähde).
2. Paina mykistäaksesi/palauttaaksesi äänen.
3. RADIO-tilassa: Se on TS-toiminto (Katso sivu 11).

MP3/WMA-tilassa: Se on hakutoiminto. (Katso sivu 12).

BT-tilassa: Vastaa sivulla 14 selostetusta toiminnosta: soittaminen.

1. SEL: On sama kuin MENU-painike. Katso MENU. Katso sivu 9.
2. RADIO-tilassa: Paina lyhyesti toiminnon hakemiseksi. Paina ja pidä painettuna, löytääksesi toiminnon manuaalisesti.

YLEISTIEDOT

Virtalähdettä koskevat vaatimukset: 12 V tasavirta, miinusmerkkinen virta yhdistetty runkoon

Perusasennusmitat: 178 (leveys) x 97 (syvyys) x 50 (korkeus)

Äänensävy:

• Matalat (100 Hz:ssä): ±10 dB
• Korkeat (10 kHz:ssä): ±10 dB
• Maksimilähtöteho: 4X40 W
• Virrankulutus: 10 A (maks.) (koskee normaalia virtalähdeversiota)

RADIO

FM

Taajuusalue 87,5 - 108 MHz

IF

Herkkyys (S / N = 30dB)

Stereokanavaerottelu >25 dB

4µV

10,7

MHz

AM (MW)

Taajuusalue 522-1620kHz

IF 450 kHz

Herkkyys (S / N = 20 dB) 36 dBuV

Tarkista kaapeliliitokset ennen tarkistuslistan läpikäyntiä. Kysy neuvoa yrityksen lähimmältä edustajalta, jos tarkistuslistan läpikäynnin jälkeen ilmenee edelleen mitä tahansa ongelmia.

Oire	Syy	Ratkaisu
Virransyötön puuttuminen.	Auton virtalukkoa ei ole kytketty pälle.	Laita virtalukon avain "ACC" asentoon, jos viransyöttö on kytketty ajoneuvon apupirin eikä moottori ole käynnissä.
	Palanut sulake. Vaihda sulake.
Levyä ei voida laittaa levyasemaan tai poistaa siitä.	Levyasemassa on jo levy.	Poista levy levyasemasta ja laita vasta sen jälkeen seuraava levy.
	Levy on laitettu värässä asennossa.	Laita levy siten, että painatukset ovat ylöspäin.
	CD-levy on erittäin likainen tai vauroitunut.	Puhdista levy tai yritä avata muu levy.
	Auton sisälämpötila on liian korkea.	Jäähdytä ajoneuvo tai odota, kunnes ympäristön lämpötila laskee normaalilämpötilaan.
	Vesihöry on kondensoitunut.	Jätä soitin noin tunnin ajaksi pois pälätä ja yritä uudelleen.
Ääni puuttuu.	Äänenvoimakkuus on asetettu minimitasolle.	Säädä äänenvoimakkuus halutulle tasolle.
	Kaapeleita ei ole yhdistetty oikein.	Tarkista kaipeliliitännät.
Häiriöitä äenentoistossa.	Laitteen kiinnitskulma ylittää 30 astetta.	Aseta kulma siten, että se on pienempi kuin 30 astetta.
	Levy on erittäin likainen tai vauroitunut.	Puhdista levy tai yritä avata muu levy.
Toimintonäppäimet eivät toimi.	Sisäänrakennettu mikrotietokone toimii virheellisesti melun takia.	Paina nollauspainiketta (RESET). Etupaneeli on kiinnitety virheellisesti.
Radio ei toimi. Radioasemen automaattinen valintatoimto ei toimi.	Antennikaapelia ei ole yhdistetty.	Yhdistä antennikaapeli huolellisesti.
	Signaalin voimakkuus on liian heikko.	Valitse asema manuaalisesti.

MUTE 130

FRONTPLADE FRIGIVELSE 130

LYDSTILLING 131

EQ (EQUALIZATION) 131

XBASS 131

BIP T/END/SLUK 131

LOC TAEND/SLUK 131

STEREO/MONO 131

UR 132

AREAL: 131

REG TEND/SLUK 132

EON TAEND/ SLUK 132

INFORMATION DISPLAY 132

INDSTIL TIDEN 132
